KG90 - Μύλος BLACK & DECKER - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Γωνιακός μύλος
Μάρκα	Black & Decker
Μοντέλο	KG90
Διάμετρος δίσκου	125 mm
Ισχύς εισόδου	800 W
Ταχύτητα χωρίς φορτίο	10 000 rpm
Μέγεθος άξονα	M14
Μήκος καλωδίου	3 m
Βάρος κατά προσέγγιση	2 kg
Τάση	230 V
Συχνότητα	50 Hz
Προστασία	Διπλή μόνωση
Διακόπτης	Συρόμενος με κλείδωμα
Πλευρική λαβή	Ναι, βιδωτή
Προστατευτικό δίσκου	Ρυθμιζόμενο χωρίς εργαλεία
Κουμπί κλειδώματος άξονα	Ναι
Κύριες χρήσεις	Λείανση, κοπή μετάλλου και τοιχοποιίας, τρίψιμο
Συντήρηση	Καθαρισμός με υγρό πανί, μη χρήση διαλυτών
Επισκευασιμότητα	Εξουσιοδοτημένα κέντρα σέρβις
Εγγύηση	24 μήνες

Συχνές ερωτήσεις - KG90 BLACK & DECKER

Πώς ανάβει και σβήνει ο γωνιακός μύλος KG90;

Για να ανάψετε, σύρετε τον διακόπτη προς τα εμπρός. Για συνεχή λειτουργία, σύρετε και πιέστε το μπροστινό μέρος προς τα κάτω μέχρι να κουμπώσει. Για να σβήσετε, πιέστε το πίσω μέρος του διακόπτη.

Τι είδους δίσκους μπορώ να χρησιμοποιήσω στο KG90;

Μπορείτε να χρησιμοποιήσετε δίσκους λείανσης και κοπής έως 125 mm διάμετρο. Για λείανση, μέγιστο πάχος 6 mm· για κοπή, 3,5 mm. Η κεντρική οπή πρέπει να είναι 22 mm.

Πώς να τοποθετήσετε σωστά το προστατευτικό δίσκου;

Αποσυνδέστε το εργαλείο. Χαλαρώστε τον πείρο του σφιγκτήρα, γυρίστε το προστατευτικό στην επιθυμητή γωνία και σφίξτε τον πείρο. Βεβαιωθείτε ότι καλύπτει τα χέρια σας και κατευθύνει τα απόβλητα μακριά σας.

Πώς να αλλάξετε τον δίσκο του μύλου;

Αποσυνδέστε το εργαλείο. Πιέστε το κουμπί κλειδώματος άξονα και γυρίστε τον άξονα μέχρι να ασφαλίσει. Με το κλειδί που παρέχεται, χαλαρώστε την εξωτερική φλάντζα, αφαιρέστε τον παλιό δίσκο και τοποθετήστε τον νέο, στη συνέχεια σφίξτε τη φλάντζα.

Ποιες προφυλάξεις ασφαλείας πρέπει να λάβω όταν χρησιμοποιώ το KG90;

Χρησιμοποιείτε γυαλιά ασφαλείας και ωτοασπίδες. Μη φοράτε φαρδιά ρούχα. Κρατήστε το καλώδιο μακριά από θερμότητα και αιχμηρές άκρες. Βεβαιωθείτε ότι το προστατευτικό είναι τοποθετημένο. Μην πιέζετε το εργαλείο.

Πώς να καθαρίζετε και να συντηρείτε τον μύλο;

Καθαρίστε το προστατευτικό, τις σχισμές αερισμού και το περίβλημα με ένα ελαφρώς υγρό πανί σε νερό με ήπιο σαπούνι. Μη χρησιμοποιείτε διαλύτες ούτε βυθίζετε το εργαλείο σε υγρά.

Τι να κάνετε αν ο μύλος υπερφορτωθεί;

Εάν παρατηρήσετε μείωση ταχύτητας ή υπερθέρμανση, αφήστε το εργαλείο να περιστρέφεται χωρίς φορτίο για ένα ή δύο λεπτά για να κρυώσει. Αποφύγετε την υπερβολική πίεση κατά την εργασία.

Μπορώ να χρησιμοποιήσω τον μύλο για να κόψω τούβλα;

Ναι, χρησιμοποιήστε έναν επίπεδο δίσκο κοπής για τοιχοποιία. Διατηρήστε σταθερή γωνία κοπής και μην ασκείτε πλευρική πίεση στον δίσκο.

Πού μπορώ να επισκευάσω το KG90 αν χαλάσει;

Απευθυνθείτε σε ένα εξουσιοδοτημένο κέντρο σέρβις της Black & Decker. Μην επιχειρήσετε να το επισκευάσετε μόνοι σας, καθώς μπορεί να είναι επικίνδυνο. Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Πόσο διαρκεί η εγγύηση του KG90;

Η εγγύηση της Black & Decker καλύπτει ελαττώματα υλικών και κατασκευής για 24 μήνες από την ημερομηνία αγοράς, εφόσον προσκομιστεί η απόδειξη και δεν έχει χρησιμοποιηθεί για επαγγελματική χρήση ούτε έχει υποστεί κακομεταχείριση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KG90 BLACK & DECKER

Για την αγορά του εργαλείου από την Black & Decker.

Για να εξασφαλίσετε άριστο αποτέλεσμα με το ηλεκτρικό εργαλείο σασ, παρακαλούμε διαβάστε προσεκτικά αυτέσ τιο οδηγίεσ χρήσησ και προφύλαξησ. Αν μετά την ανάγνωση του εγχειριδίου αυτού έχετε ερωτήματα η απορίεσ, παρακαλούμε μη διστάσετε να απευθυνθείτε στο τοπικό σασ τηλεφωνικό αριθμό εξυπηρέτησησ και πληροφόρησησ.

CONGRATULATIONS!

Οδηγίεσ χρήσησ για μικρόσ γωνιακόσ τροχόσ

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

Προειδοποίηση: Όταν χρησιμοποιείτε ηλεκτρικά εργαλεία, πρέπει να ακολουθείτε βασικά μέτρα ασφαλείασ για να μειώνεται ο κίνδυνοσ πυρκαγιάσ, ηλεκτροπληξίασ και προσωπικού τραυματισμού. Διαβάστε και φυλάξτε όλεσ αυτέσ τισ οδηγίεσ προτού δοκιμάσετε να λειτουργήσετε το προϊόν.

Για ασφαλή λειτουργία

• Σασ συστήνουμε όπωσ λαμβάνετε κατάλληλα μέτρα για την προστασία τησ ακοήσ σασ, αν η πίεση ήχου υπερβαίνει τα 85 (dB) Ντεσιμπέλ (A).
  • Διατηρείτε το χώρο εργασίασ καθαρό.

Ακατάστατοι χώροι και πάγκοι δημιουργούν κίνδυνο τραυματισμού.

- Προσέξτε το περιβάλλον του χώρου εργασίασ.

Μην εκθέτετε ηλεκτρικά εργαλεία στη βροχή και μην τα χρησιμοποιείτε σε χώρουσ που έχουν υγρασία ή είναι βρεγμένοι. Εχετε το χώρο εργασίασ καλά φωτισμένο. Μην κάνετε χρήση ηλεκτρικών εργαλείων όταν υπάρχει κίνδυνοσ να προκληθεί φωτιά η έκρηξη.

- Προφυλαχθείτε από την ηλεκτροπληξία.

Αποφεύγετε την επαφή του σώματοσ με γειωμένεσ επιφάνειεσ (π.χ. σωλήνεσ, καλοριφέρ, ψυγεία κλπ).

• Απομακρύνετε τα παιδιά. Μην επιτρέπετε στουσ επισκέπτεσ σασ να πιάνουν το εργαλείο ή την προέκταση καλωδίου. Ολοι οι επισκέπτεσ πρέπει να παραμένουν μακριά από το χώρο εργασίασ.
• Αποθηκεύετε τα εργαλεία όταν δεν τα χρησιμοποιείτε. Τα εργαλεία, όταν δεν χρησιμοποιούνται, πρέπει να αποθηκεύονται σε μέρη που είναι στεγνά, ψηλά ή που κλειδώνουν και που δεν μπορούν να φθάσουν τα παιδιά.
• Μην ζορίζετε το εργαλείο. Θα κάνει τη δουλειά καλύτερα και με μεγαλύτερη ασφάλεια, όταν λειτουργεί με το ρυθμό για το οποίο σχεδιάσθηκε.
• Χρησιμοποιείτε το σωστό εργαλείο.

Μην προσπαθείτε να κάνετε τη δουλειά ενόσ μεγάλου εργαλείου, με ένα μικρότερησ δυνατότητασ. Μην χρησιμοποιείτε εργαλεία για σκοπούσ για τουσ οποίουσ δεν σχεδιάστηκαν.

- Ντυθείτε κατάλληλα. Μη φοράτε χαλαρά ενδύματα ή κοσμήματα γιατί μπορεί να περιπλεχθούν στα κινούμενα μέρη. Ελαστικά γάντια και μη ολισθηρά υποδήματα συστήνονται όταν εργάζεστε στο ύπαιθρο. Να φοράτε προστατευτικό κάλυμμα μαλλιών για να τα συγκρατεί, στην περίπτωση που έχουν μεγάλο μάκροσ.

• Μην κάνετε κακή χρήση του καλωδίου (αν υπάρχει). Μη μεταφέρετε ποτέ το εργαλείο κρατώντασ το από το καλώδιό και μην το τραβάτε απο αυτό για να το βγάλετε από την πρίζα. Κρατάτε το καλώδιο μακριὰ από σημεία θέρμανσησ, λάδια και αιχμηρὰ αντικείμενα.
• Στερεώστε το αντικείμενο στο οποίο δουλεύετε. Χρησιμοποιείτε σφικτήρεσ ή μέγγενεσ για να κρατάνε το αντικείμενο εργασίασ σασ. Είναι πιο ασφαλέσ παρά να το κρατάτε στο χέρι σασ και η μέθοδοσ αυτή ελευθερώνει και τα δύο σασ χέρια για τη λειτουργία του εργαλείου.
• Εχετε σωστή θέση και απόσταση. Διατηρείτε πάντα μια σωστή θέση και την ισορροπία του σώματόσ σασ.
• Συντηρείτε τα εργαλεία με προσοχή. Να διατηρείτε τα εργαλεία αιχμηρά και καθαρά για καλύτερη και ασφαλέστερη λειτουργία. Ακολουθείτε τιο οδηγίεσ λίπανσησ και αλλαγήσ των εξαρτημάτων. Περιοδικά, να επιβλέπετε τα καλώδια του εργαλείου και εὰν έχουν υποστεί βλάβη να επιδιορθώνονται από αναγνωρισμένο τμήμα υπηρεσίασ. Επίσησ, πού και πού, να εξετάζετε τιο προεκτάσεισ καλωδίου και να τιο αντικαθιστάτε, αν έχουν υποστεί βλάβη. Να διατηρείτε τιο χειρολαβέσ στεγνέσ, καθαρέσ και χωρίσ λάδια ή λίπη.
• Αποσυνδέστε τα εργαλεία. Αποσυνδέστε τα εργαλεία όταν δεν τα χρησιμοποιείτε, πριν κάνετε εργασίεσ συντήρησησ και όταν αλλάζετε αξεσουάρ, όπωσ λάμεσ, μύτεσ και κόπτεσ.
• Βγάλτε ότι εργαλεία χρησιμοποιούνται για τη ρύθμισή του. Αποκτήστε τη συνήθειά να ελέγχετε ότι κάθε κλειδί ή άλλο εργαλείο που χησιμοποιείται για τη ρύθμιση το ηλεκτρικού εργαλείου έχει βγει και έχει αποθηκευτεί, πριν ξεκινήσετε τη λειτουργία του.
• Αποφεύγετε την κατά λάθοσ λειτουργία του εργαλείου. Μη μεταφέρετε εργαλείο που είναι μέσα στην πρίζα έχονταστο δάκτυλο στο διακόπτη. Βεβαιωθείτε ότι ο διακόπτησ είναι σβηστόσ όταν τον βάζετε την πρίζα.
• Παλαντέζα για εξωτερική χρήση. Όταν ένα εργαλείο πρόκειται να χρησιμοποιηθεί σε εξωτερικούσ χώρουσ, χρησιμοποιείτε μόνον παλαντέζεσ που είναι για τέτοιουσ χώρουσ και έχουν την ανάλογη ένδειξη.
• Να είστε πάντα σε εγρήγορση. Προσέχετε τι κάνετε. Χρησιμοποιείτε την απλή λογική. Μη λειτουργείτε το εργαλείο όταν είστε κουρασμένοσ.

ΕΛΛΗΝΙΚΑ

- Συνδέστε εξαρτήματα εξαγωγήσ σκόνησ.

Αν δίνονται εξαρτήματα για την εξαγωγή και συλλογή τησ σκόνησ. Βεβαιωθείτε ότι έχουν συνδεθεί και χρησιμοποιούνται σωστά.

- Ελέγξτε για βλάβεσ εξαρτημάτων. Πριν

χρησιμοποιοιήσετε πάλι το εργαλείο, ελέγξτε προσεκτικά κάθε τμήμα του που είχε βλάβη για να είστε σίγουροσ ότι θα λειτουργήσει κανονικά και θα κάνει τη δουλειά που θέλετε. Ελέγξτε ότι τα κινούμενα μέρη είναι στη σωστή θέση, συνδεδεμένα σωστά και κινούνται ελεύθερα. Ελέγξτε αν υπάρχουν σπασμένα εξαρτήματα, αν η βάση είναι εντάξει και γενικά κάθε περίπτωση που μπορεί να επηρεάσει τη λειτουργία του. Το οποιοδήποτε μέροσ του εργαλείου που έχει βλάβη πρέπει να διορθωθεί σωστά ή να αντικατασταθεί σε εξουσιοδοτημένα κέντρα εξυπηρέτησησ, εκτόσ αν συνιστάται κάτι διαφορετικό στον οδηγό χρήσησ. Αλλάξτε ελαττωματικούσ διακόπτεσ σε εξουσιοδοτημένα κέντρα εξυπηρέτησησ. Μην χρησιμοποιείτε το εργαλείο αν ο διακόπτησ δεν λειτουργεί σωστά.

- Προειδοποίηση: Η χρήση οποιουδήποτε πρόσθετου τυχόν εξαρτήματοσ που δεν συνιστάται σ' αυτό τον οδηγό χρήσησ, μπορεί να δημιουργήσει κίνδυνο προσωπικού τραυματισμού.

- Επιδιορθώνετε τα εργαλεία σασ σε

εκπαίδευμένουσ τεχνικούσ. Αυτό το ηλεκτρικό εργαλείο υπάγεται κάτω από τουσ σχετικούσ κανονισμούσ ασφαλείασ.

Οι διορθώσεισ να γίνονται μόνον από κατάλληλα προσοντούχα πρόσωπα, χρησιμοποιώντασ αυθεντικά ανταλλακτικά, διαφορετικά μπορεί να προκύψει σημαντικόσ κίνδυνοσ στον χρήστη τουσ.

ΕΠΙΠΡΟΣΘΕΤΕΣ ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

• Χρησιμοποιήστε τον προφυλακτήρα και εξασφαλίστε ότι είναι σωστά τοποθετημένοσ.
• Ελέγξτε ότι οι φλάντζεσ και ο δίσκοσ είναι σωστά τοποθετημένα και σε καλή κατάσταση.
• Εξασφαλίστε ότι χρησιμοποιείτε το σωστό τύπο και μέγεθοσ δίσκου για την εργασία.
• Εξασφαλίστε ότι ο δίσκοσ, η συρματόβουρτσα και τα αξεσουάρ λείανσησ υπερβαίνουν τον άξωνα του τροχού σασ σε κατάταξη ταχύτητας. Όταν τοποθετείτε ένα δίσκο για πρώτη φορά, αφήστε τον τροχό να λειτουργήσει χωρίσ φορτίο για 30 δευτερόλεπτα.

Φυλάξτε αυτέσ τισ οδηγίεσ!

ΔΙΠΛΗ ΜΟΝΩΣΗ

To εργαλείο σασ έχει πλήρη μόνωση. Αυτό σημαίνει ότι όλα τα εσωτερικά μεταλλικά μέρη είναι ηλεκτρικά μονωμένα από την κεντρική παροχή ρεύματοσ. Αυτό γίνεται με την τοποθέτηση μόνωσησ μεταξύ των ηλεκτρικών και των μηχανικών μερών, και επομένωσ δεν είναι αναγκαίο για το εργαλείο να γειωθεί.

Σημείωση: Η διπλή μόνωση δεν λαμβάνει τη θέση των κανονικών προφυλάξεων όταν λειτουργείτε αυτό το εργαλείο. Το σύστημα μόνωσησ είναι για πρόσθετη προστασία εναντίον βλάβησ που επέρχεται από πιθανή βλάβη ηλεκτρικήσ μόνωσησ μέσα στο εργαλείο.

ΗΛΕΚΤΡΙΚΗ ΑΣΦΑΛΕΙΑ

Βεβαιωθείτε ότι η τροφοδοσία ρεύματοσ είναι η ίδια με αυτή που αναγράφεται στο ενδεικτικό πλακίδιο τάσησ. Το παρόν εργαλείο είναι εξοπλισμένο με καλώδιο ρεύματοσ διπλού πυρήνα, και ακροδέκτη (φισ) τροφοδοσίασ.

ΚΑΛΩΔΙΑ ΠΡΟΕΚΤΑΣΗΣ

Μπορείτε να χρησιμοποιήσετε μέχρι 30 μέτρα (100 πόδια) καλώδιο προέκτασησ διπλού πυρήνα Black & Decker χωρίσ αισθητή απώλεια ισχύοσ. Σημείωση: Καλώδιο προέκτασησ δεν πρέπει να χρησιμοποιείται εκτόσ αν είναι απολύτωσ απαραίτητο. Χρήση ακατάλληλου καλωδίου προέκτασησ μπορεί να επιφέρει τον κίνδυνο πυρκαγιάσ η ηλεκτροπληξίασ. Αν είναι απαραίτητο να χρησιμοποιηθεί καλώδιο προέκτασησ, βεβαιωθείτε ότι οι καλωδιώσεισ του είναι συνδεδεμένεσ σωστά και βρίσκεται σε καλή ηλεκτρολογική κατάσταση.

ΤΑ ΑΧΡΗΣΤΑ ΕΡΓΑΛΕΙΑ ΚΑΙ ΤΟ ΠΕΡΙΒΑΛΛΟΝ

Αν κάποια μέρα βρείτε ότι το εργαλείο σασ χρειάζεται αντικατάσταση ή δεν σασ χρειάζεται πια, να σκεφτείτε για λίγο την προστασία του περιβάλλοντοσ. Οι Σταθμοί Υπηρεσίασ τησ Black & Decker θα αποδεχτούν τα παλιά σασ εργαλεία και θα τα διαθέσουν μέσα σε πλαίσια ασφάλειασ για το περιβάλλον.

ΕΓΓΥΗΣΗ

Εάν το προϊόν τησ Black & Decker που αγοράσατε αποδειχθεί ελαττωματικό σε διάστημα 24 μηνών από την ημερομηνία τησ αγοράσ του, από τυχόν κατασκευαστικό σφάλμα, εγγυώμαστε ότι θ' αντικαταστήσουμε όλα τα ελαττωματικά μέρη χωρίσ χρέωση με τισ εξήσ προϋποθέσεισ:

ΕΛΛΗΝΙΚΑ

• Το προϊόν πρέπει να επιστραφεί για επισκευή μόνο σε εξουσιοδοτημένο από την Black & Decker Ελλασ Α.Ε. κατάστημα Service με αποδεικτικό τησ ημερομηνίασ αγοράσ του.
• Το προϊόν χρησιμοποιήθηκε σύμφωνα με τισ παραμέτρουσ λειτουργίασ του καθώσ και σύμφωνα με την επίσημη κατάταξή του σαν καταναλωτικό ή επαγγελματικό. Οποιαδήποτε υπερφόρτωση του προϊόντοσ (ηλεκτρική ή μηχανική) αποκλείει κάθε περίπτωση επισκευήσ σε εγγύηση.
• Το προϊόν δεν χρησιμοποιήθηκε για ενοικίαση.
- Δεν επιχειρήθηκε επισκευή από τον χρήστη ή άλλα άτομα εκτόσ από το προσωπικό των εξουσιοδοτημένων από την Black & Decker Ελλασ Α.Ε. καταστημάτων Service.

Η χρήση οποιουδήποτε μη γνήσιου ανταλλακτικού ή εξαρτήματοσ μπορεί να επιφέρει βλάβη ή διαφοροποίηση των παραμέτρων λειτουργίασ του προϊόντοσ καθώσ και τραυματισμό του χρήστη. Οι παραπάνω προϋποθέσειο αποτελούν κριτήριο για την ισχύ τησ εγγύησησ. Σε κάθε περίπτωση που κάποια προϋπόθεση δεν υφίσταται, η εγγύηση είναι αμφιοβητήσιμη. Η εγγύηση αυτή είναι μία πρόσθετη παροχή, πρόσθετη των νομίμων δικαιωμάτων σασ. Το προϊόν ανταποκρίνεται στουσ ισχύοντεσ κανονισμούσ σχετικά με τισ ραδιοτηλεοπτικέσ παρεμβολέσ.

E3APTHMATA

Η απόδοση κάθε ηλεκτρικού εργαλείου εξαρτάται από το εξάρτημα που χρησιμοποιείται. Τα εξαρτήματα τησ Black & Decker είναι κατασκευασμένα με βάση αυστηρέσ προδιαγραφέσ και σχεδιασμένα να ενισχύουν την απόδοση του ηλεκτρικού εργαλείου. Αγοράζοντασ εξαρτήματα Black & Decker εξασφαλίζετε ότι κάνετε το καλύτερο δυνατόν για το ηλεκτρικό εργαλείο σασ τησ Black & Decker. Παρακαλούμε συμβουλευτείτε τον πλησιέστερο έμπορο η κέντρο εξυπηρέτησησο Black & Decker για λεπτομερείσ πληροφορίεσ για τισ λάμεσ και λοιπά εξαρτήματα που διατίθενται.

TEXNIKEΣ ΠΛΗΡΟΦΟΡΙΕΣ

Το επίπεδο του παραγόμενου θορύβου από το παρόν εργαλείο είναι σύμφωνο με τη Κοινοτική νομοθεσία. Πρέπει να φοράτε προστασία για την ακοή όταν χρησιμοποιείτε αυτό το εργαλείο.

KG65 KG72 KG90

Διάμετροσ δίσκου 115mm 115mm 125mm
Ισχύσ εισόδου 650W 720W 800W
Ταχύτητα άνευ φορτίου 11,000rpm 11,000rpm 10,000rpm
Μέγεθοσ άξωνα M14 M14		M14
Μήκοσ καλωδίου	3m	3m	3m

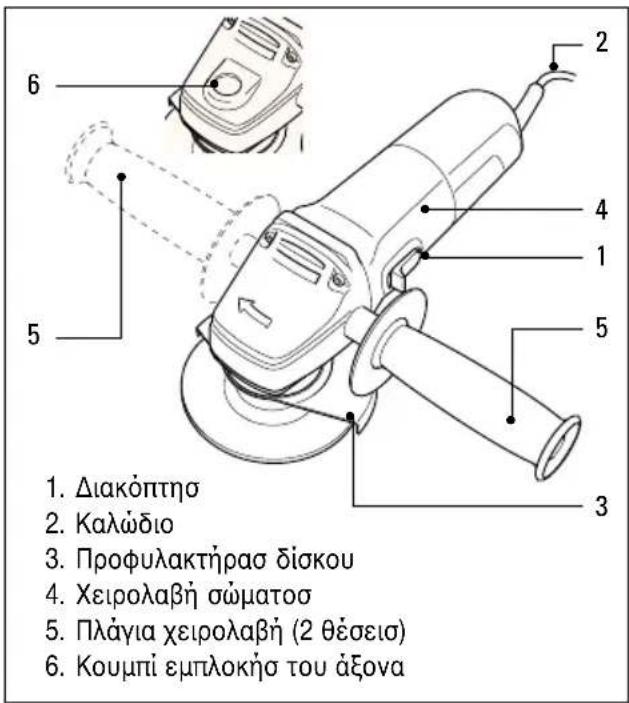

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ ΤΡΟΧΟΥ

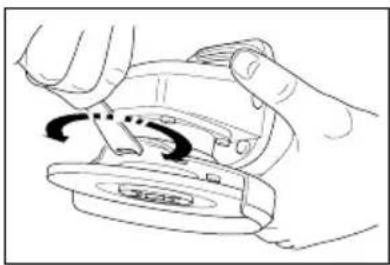

Για να θέσετε τον τροχό σε λειτουργία, σύρετε το διακόπτη προσ τα εμπρόσ. Για συνεχή

λειτουργία, σύρετε το διακόπτη προσ τα εμπρόσ και πατήστε το μπροστινό μέροσ του διακόπτη μέχρισ ότου ασφαλισθεί στη θέση του. Για να κλείσετε τον τροχό, πατήστε το πίσω μέροσ του διακόπτη. Το ελατήριο του διακόπτη θα τον επαναφέρει στην θέση off. Ρύθμιση του προφυλακτήρα δίσκου. Ρυθμίστε τον προφυλακτήρα για να προστατέψετε τα χέρια σασ και για να κατευθύνετε τουσ σπινθήρεσ.

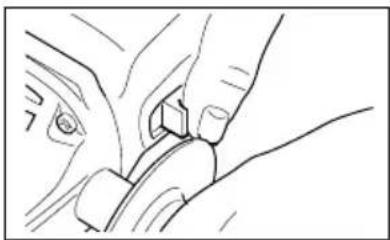

ΡΥΘΜΙΣΗ ΤΟΥ ΠΡΟΦΥΛΑΚΤΗΡΑ ΔΙΣΚΟΥ

Ρυθμίστε τον προφυλακτήρα για να προστατέψετε τα χέρια σασ και για να κατευθύνετε τουσ σπινθήρεσ. Αφαιρέστε το φίσ

από την μπρίζα. Χαλαρώστε τη βίδα του σφιγκτήρα. Ρυθμίστε τον προφυλακτήρα στη σωστή γωνία. Σφίξτε πάντοτε τη βίδα του σφιγκτήρα.

ΕΛΛΗΝΙΚΑ

ΤΟΠΟΘΕΤΗΣΗ ΔΙΣΚΩΝ

Τρόχισμα και λείανση

Χρησιμοποιήστε ένα σκληρό δίσκο με εσοχή στο κέντρο για επιφανειακό τρόχισμα και λείανση. Η μέγιστη διάμετροσ του δίσκου πρέπει να είναι 115mm (KG65/KG72) και 125mm (KG90). Το μέγιστο πάχοσ 6mm και η διάμετροσ τησ τρύπασ 22mm.

Κοπή μετάλλων

Χρησιμοποιήστε ένα δίσκο κοπήσ για να κόβετε σίδερα, σωλήνεσ και μεταλλικά προφίλ. Η μέγιστη διάμετροσ του δίσκου πρέπει να είναι 115mm (KG65/KG72) και 125mm (KG90). Το μέγιστο πάχοσ 3.5mm και η διάμετροσ τησ τρύπασ 22mm.

Κοπή δομικών υλικών

Για την κοπή δομικών υλικών, χρησιμοποιήστε έναν πλατύ δίσκο. Η μέγιστη διάμετροσ του δίσκου πρέπει να είναι 115mm (KG65/KG72) και 125mm (KG90). Η κοπή πρέπει να αρχίζει και να συνεχίζεται στην ἰδια ευθεία. Μη ζορίζετε τον τροχό στα πλάγια. Τοποθετήστε το δίσκο ωσ ακολούθωσ: Αφαιρέστε το φίσ από την μπρίζα.

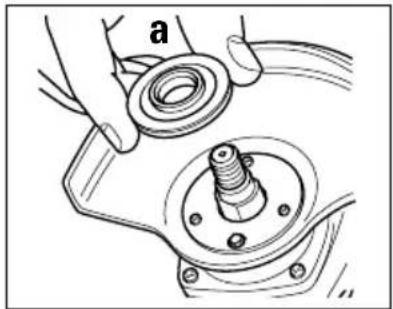

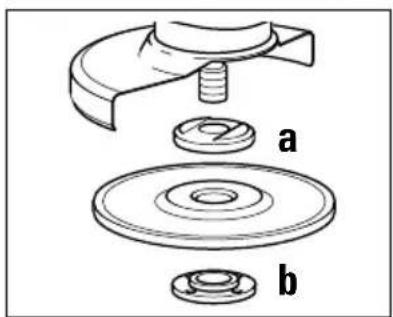

Εξασφαλίστε ότι ο προφυλακτήρασ είναι στη θέση του. Τοποθετήστε την εσωτερική φλάντζα (α) στον άξονα. Φροντίστε να κάθεται ωωστά στον άξονα.

Τοποθετήστε το δίσκο στον άξονα με την εσωτερική φλάντζα (α). Φροντίστε να είναι σωστά τοποθετημένοσ.

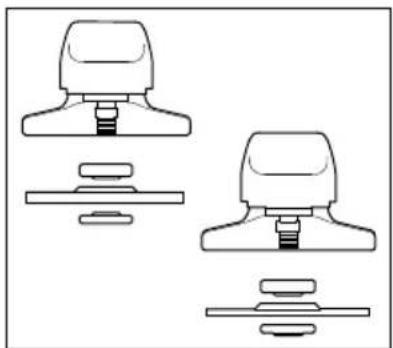

Τοποθετήστε την εξωτερική φλάντζα με τισ βόλτεσ (b), φροντίζοντασ να είναι σωστά τοποθετημένη ανάλογα με τον τύπο δίσκου. Για δίσκουσ

λείανσησ, η φλάντζα (b) τοποθετείται με την προεξοχή προσ το δίσκο. Για δίσκουσ κοπήσ, η φλάντζα (b) τοποθετείται με την προεξοχή προσ τα έξω.

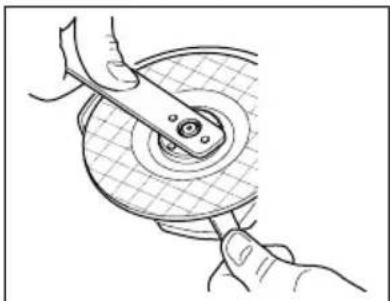

Τοποθετήστε ένα κλειδί στα κοψίματα του άξονα και σφίξτε την εξωτερική φλάντζα με το ειδικό κλειδί που παρέχεται.

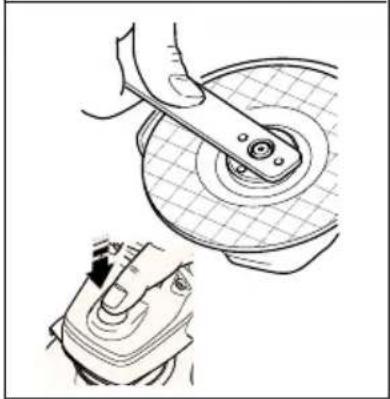

Πατήστε το κουμπί εμπλοκήσ του άξονα και περιστρέψτε τον άξονα μέχρι εξωτερική φλάντζα με το παρεχόμενο κλειδί.

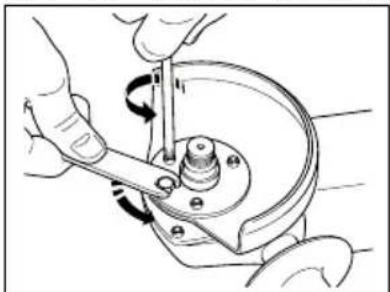

ΑΦΑΙΡΕΣΗ ΤΟΥ ΠΡΟΦΥΛΑΚΤΗΡΑ

Αφαιρέστε το φίσ από την μπρίζα.

Αφαιρέστε το δίσκο. Αφαιρέστε το μπουλόνι του σφιγκτήρα και τισ τρείσ βίδεσ.

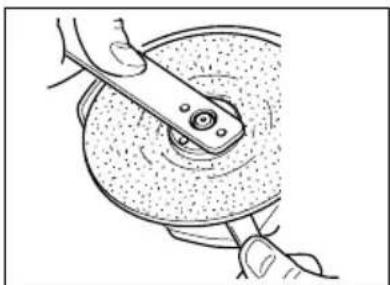

ΤΟΠΟΘΕΤΗΣΗ ΔΙΣΚΩΝ ΛΕΙΑΝΣΗΣ ΑΠΟ ΣΜΥΡΙΔΟΠΑΝΟ

Πρέπει να είστε πάντα σίγουροσ ότι η κατάταξη ταχύτητασ περιστροφήσ των αξεσουάρ υπερβαίνει την ταχύτητα περιστροφήσ του άξονα του τροχού σασ. Οι δίσκοι από σμυριδόπανο πρέπει να χρησιμοποιούνται μαζί με το πλαστικό μαξιλάρι υποστήριξησ. Αφαιρέστε το φίσ από την μπρίζα.

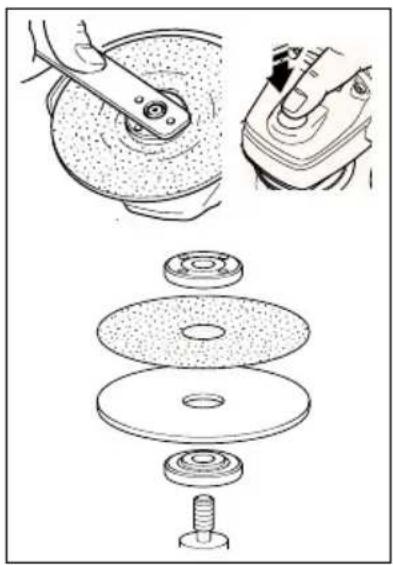

Αφαιρέστε τον προφυλακτήρα. Τοποθετήστε τη φλάντζα στον άξονα. Τοποθετήστε το πλαστικό μαξιλάρι υποστήριξησ

ΕΛΛΗΝΙΚΑ

στον άξονα με τη φλάντζα φροντίζοντασ να είναι στη σωστή θέση. Τοποθετήστε το δίσκο από σμυριδόπανο στο πλαστικό μαξιλάρι υποστήριξησ. Τοποθετήστε την εξωτερική φλάντζα με τισ βόλτεσ και σφίξτε όπωσ περιγράφεται στην “Τοποθέτηση των δίσκων”.

ΧΡΗΣΙΜΕΣ ΥΠΟΔΕΙΞΕΙΣ

Κρατάτε τον τροχό σταθερά με ένα χέρι στην πλάγια χειρολαβή και το άλλο στην χειρολαβή του σώματοσ του τροχού.

• Τοποθετήστε τον προφυλακτήρα οὐτωσ ὡστε το μεγαλύτερο μέροσ του εκτεθειμένου δίσκου να βρίσκεται μακριά από το σώμα σασ.
  • Να είσαστε προετοιμασμένοσ για την βολή σπινθήρων όταν ο δίσκοσ αγγίξει το μέταλλο.

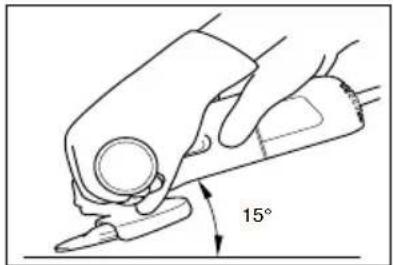

Όταν τροχίζετε, πρέπει να διατηρείτε τον τροχό στη σωστή γωνία με το αντικείμενο (15). Τοιουτοτρόπωσ αυξάνετε την

αποδοτικότητα του δίσκου χωρίσ να παραφορτώνετε τον τροχό.

ΥΠΕΡΦΟΡΤΩΣΗ

Η υπερφόρτωση θα προκαλέσει βλάβη στον κινητήρα του τροχού σασ. Αυτό συμβαίνει όταν ο τροχόσ υποβάλλεται σε σκληρή εργασία για μεγάλα χρονικά διαστήματα. Σε καμία περίπτωση μην πιέζετε υπερβολικά τον τροχό σασ για να επιταχύνετε την εργασία σασ. Οι δίσκοι λείανσησ λειτουργούν πιό αποδοτικά όταν πιέζετε ελαφρά τον τροχό σασ ούτωσ ώστε να μήν πέφτει η ταχύτητα του τροχού.

ΦΡΟΝΤΙΔΑ ΤΟΥ ΕΡΓΑΛΕΙΟΥ

Διατηρήτε τον προφυλακτήρα, τισ τρύπεσ εξαερισμού και το χιτώνιο του κινητήρα όσο το δυνατόν καθαρά. Σκουπίστε με ένα καθαρό πανί και φυσίξτε το εσωτερικό με χαμηλά πεπιεσμένο αέρα. Συσσώρευση μεταλλικήσ σκόνησ μπορεί να προκαλέσει βραχυκύκλωμα μεταξύ των εσωτερικών εξαρτημάτων και των εκτεθειμένων μεταλλικών εξαρτημάτων. Μην παραφορτώνετε τον τροχό σασ. Η παραφόρτωση προκαλεί τη μείωση τησ ταχύτητασ και αποδοτικότητασ και επακολούθωσ την υπερθέρμανση του τροχού. Αν συμβεί αυτό, αφήστε να λειτουργήσει ο τροχόσ χωρίσ φορτίο για ένα ή δύο λεπτά για να επανέλθει στην κανονική θερμοκρασία λειτουργίασ. Αν κλείνετε τον τροχό όταν βρίσκεται υπό φορτίο, μειώνεται η ζωή του διακόπτη.

ΚΑΘΑΡΙΣΜΟΣ

Χρησιμοποιείτε μόνο μαλακό σαπούνι και ελαφρά βρεγμένο ύφασμα για τον καθαρισμό του Γωνιακού Τροχού. Πολλά καθαριστικά οικιακήσ χρήσησ περιέχουν χημικά συστατικά και μπορεί να προξενήσουν σοβαρή ζημία στα πλαστικά. Επίσησ μη χρησιμοποιείτε βενζίνη. πρεβινθίνη, βερνίκι η αραιωτικά χρωμάτων. Μην αφήσετε ποτέ οποιοδήποτε υγρό να διεισδύσει στο εργαλείο και μην βυθίζετε οποιοδήποτε μέροσ του εργαλείου σε υγρό.

ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ ΤΗΣ ΕΚ

Υπεύθυνα δηλώνουμε ότι οι συσκευέσ: KG65, KG72, KG90 συμμορφούνται προσ τισ διατάξεισ 89/392/EOK, 89/336/EOK, EN55014, 73/23/EOK, EN50144, HD400, EN61000 Για καταμετρημένη πίεση ήχου 97.7dB (A) Για καταμετρημένη ισχύσ ήχου 110.7dB (A) Καταμέτρηση δόνησησ χεριού/βραχίονα <2.5m/s²

Brian Cooke - Διευθυντήσ Μηχανολογίασ Black & Decker, Spennymoor, County Durham DL16 6JG, Ηνωμένο Βασίλειο
