Tipo di prodotto	Smerigliatrice angolare
Marca	Black & Decker
Modello	KG90
Diametro del disco	125 mm
Potenza di ingresso	800 W
Velocità a vuoto	10 000 giri/min
Dimensione dell'albero	M14
Lunghezza del cavo	3 m
Peso approssimativo	2 kg
Tensione	230 V
Frequenza	50 Hz
Protezione	Doppio isolamento
Interruttore	Scorrevole con blocco
Impugnatura laterale	Sì, filettata
Protezione del disco	Regolabile senza attrezzi
Pulsante di blocco dell'albero	Sì
Usi principali	Smerigliatura, taglio di metallo e muratura, levigatura
Manutenzione	Pulizia con panno umido, non usare solventi
Riparabilità	Centri di assistenza autorizzati
Garanzia	24 mesi

Domande frequenti - KG90 BLACK & DECKER

Come si accende e spegne la smerigliatrice KG90?

Per accendere, far scorrere l'interruttore in avanti. Per il funzionamento continuo, far scorrere e premere la parte anteriore verso il basso fino a quando si blocca. Per spegnere, premere la parte posteriore dell'interruttore.

Che tipo di dischi posso usare sulla KG90?

È possibile utilizzare dischi per smerigliatura e taglio fino a 125 mm di diametro. Per la smerigliatura, spessore massimo 6 mm; per il taglio, 3,5 mm. Il foro centrale deve essere di 22 mm.

Come installare correttamente la protezione del disco?

Scollegare l'utensile. Allentare il perno della fascetta, ruotare la protezione all'angolazione desiderata e serrare il perno. Assicurarsi che copra le mani e diriga i detriti lontano da sé.

Come cambiare il disco della smerigliatrice?

Scollegare l'utensile. Premere il pulsante di blocco dell'albero e ruotare l'albero fino a quando si blocca. Con la chiave in dotazione, allentare la flangia esterna, rimuovere il disco vecchio e posizionare quello nuovo, quindi serrare la flangia.

Quali precauzioni di sicurezza devo prendere quando uso la KG90?

Utilizzare occhiali di sicurezza e protezioni acustiche. Non indossare abiti larghi. Tenere il cavo lontano da calore e bordi taglienti. Assicurarsi che la protezione sia installata. Non forzare l'utensile.

Come pulire e mantenere la smerigliatrice?

Pulire la protezione, le fessure di ventilazione e l'involucro con un panno leggermente inumidito con acqua e sapone neutro. Non usare solventi né immergere l'utensile in liquidi.

Cosa fare se la smerigliatrice si sovraccarica?

Se si nota una riduzione della velocità o surriscaldamento, lasciare l'utensile in funzione a vuoto per uno o due minuti per raffreddarlo. Evitare di applicare una pressione eccessiva durante il lavoro.

Posso usare la smerigliatrice per tagliare mattoni?

Sì, utilizzare un disco da taglio piano per muratura. Mantenere un angolo di taglio costante e non esercitare pressione laterale sul disco.

Dove posso riparare la KG90 se si guasta?

Recarsi presso un centro di assistenza autorizzato Black & Decker. Non tentare di ripararla da soli, poiché potrebbe essere pericoloso. Utilizzare solo ricambi originali.

Quanto dura la garanzia della KG90?

La garanzia Black & Decker copre difetti di materiali e manodopera per 24 mesi dalla data di acquisto, a condizione che venga presentato lo scontrino e che non sia stata utilizzata per uso professionale né abbia subito maltrattamenti.

MANUALE UTENTE KG90 BLACK & DECKER

Congratulazioni per l'acquisto di questo prodotto Black & Decker. Per ottenere i migliori risultati dal vostro utensile, leggete attentamente queste norme di sicurezza e le istruzioni per l'uso. Se dopo averle lette, avrete qualche dubbio o domanda, vi preghiamo di telefonare senza esitazione al centro di assistenza più vicino.

GEFELICITEERD!

Smerigliatrice angolare istruzioni per l'uso

NORME DI SICUREZZA GENERALI

Attenzione! Quando utilizzate utensili elettrici, seguite le normali precauzioni di sicurezza per ridurre il rischio di incendio, scosse elettriche o di lesioni personali. Leggete attentamente tutte le istruzioni contenute nel presente manuale prima di utilizzare l'utensile. Conservatele con cura.

Per un corretto e sicuro utilizzo:

• Vi consigliamo di utilizzare misure protettive per l'udito in caso di suono superiore a 85db.
• Tenete pulita l'area di lavoro. Disordine e detriti sono causa di incidenti.
• Fate attenzione a dove lavorate. Non esponete gli utensili alla pioggia e non lavorate in posti bagnati e umidi. Tenete pulita l'area di lavoro. Non utilizzate gli utensili dove c'è il rischio di causare incendi o esplosioni.
• Precauzioni per evitare scosse elettriche. Evitare, dove possibile, contatti del corpo con superfici collegate a terra, es. tubi, radiatori, cucine, frigoriferi.
• Tenete lontano i bambini. Non permettete agli estranei di toccare l'utensile o il cavo elettrico. Tutti gli estranei vanno tenuti lontani dall'area di lavoro.
• Riponete l'utensile in un luogo adatto. Quando non viene utilizzato, l'utensile deve essere tenuto in un luogo asciutto e sicuro e in un ambiente chiuso, fuori dalla portata dei bambini.
• Non forzate l'utensile. Esso eseguirà in modo migliore e con maggiore sicurezza il compito per il quale è stato progettato.
• Utilizzate l'utensile adatto. Non utilizzate utensili sottodimensionati o con accessori insufficienti ad eseguire compiti gravosi. Non utilizzate utensili per lavori differenti da quelli per cui sono stati progettati, per esempio non usate una sega circolare per tagliare i rami o le radici di un albero.
• Utilizzate un abbigliamento corretto. Non portate abiti svolazzanti o gioielli in quanto potrebbero restare incastrati nelle parti mobili dell'utensile. Per lavori esterni si consiglia l'utilizzo di guanti di gomma e di scarpe anti-sdrucciolo. Se avete i capelli lunghi raccoglieteli con una fascia.
• Usate occhiali protettivi. Indossate anche una mascherina protettiva se durante il lavoro si genera pulviscolo o se usate l'utensile in spazi ristretti.
• Usate correttamente il cavo. Non trasportate mai l'utensile tenendolo per il cavo. Non togliete la spina dalla presa tirandola per il cavo. Tenete il cavo lontano da fonti di calore, olii e bordi affilati.

- Bloccate il pezzo di lavoro. Utilizzate morsetti o morse da banco per fissare il pezzo in lavorazione. E' più sicuro che tenerlo con le mani e consente un migliore controllo dell'utensile.

- Non sporgetevi. Mantenete sempre un appoggio sicuro ed un equilibrio corretto durante il lavoro.

- Abbiate cura dei vostri utensili. Manteneteli affiliati e puliti per ottenere prestazioni migliori e più sicure. Seguite le istruzioni per la lubrificazione e la sostituzione degli accessori. Ispezionate il cavo periodicamente e se danneggiato, fatelo sostituire da un centro di riparazioni autorizzato. Ispezionate la prolunga periodicamente e sostituitela se è danneggiata. Mantenete le impugnature asciutte e pulite, in particolare da macchie di olio o di grasso.

- Disinserite l'utensile. Disinseritelo quando non lo utilizzate, prima della manutenzione o durante la sostituzione degli eventuali accessori che siano compatibili con lo specifico utensile utilizzato (siano essi lame, punte, raschietti o frese).

- Togliete sempre le chiavi di servizio. Prima di accendere l'utensile, nel caso siano previste chiavi di servizio, assicuratevi sempre di rimuoverle prima di utilizzare l'utensile.

- Evitate avviamenti accidentali. Non trasportate l'utensile con la spina inserita tenendo il dito sull'interruttore. Assicuratevi che l'interruttore sia disinserito quando inserite la spina.

- Usate prolunghe per l'esterno. Quando l'utensile è usato all'esterno, usate solo prolunghe apposite per lavori esterni e certificate per tale uso.

- Siate sempre accorti. Fate attenzione a ciò che state facendo. Usate il buon senso. Non utilizzate elettroutensili se vi sentite stanchi.

- Collegiate le parti per l'aspirazione della polvere. Se gli utensili sono provvisti di parti per l'aspirazione della polvere o di altre parti aggiuntive, assicuratevi che queste siano ben collegate prima di utilizzarli, in particolare negli spazi ristretti.

- Controllate le parti danneggiate. Prima di ogni utilizzo, controllate che l'utensile, le difese e le altre parti siano in ordine e possano operare correttamente. Controllate l'allineamento delle parti mobili, ed il loro collegamento. Controllate eventuali rotture, il montaggio dei vari componenti e ogni altra condizione che possa pregiudicare il corretto funzionamento dell'utensile. Le parti eventualmente rotte devono essere sostituite o correttamente riparate da un centro di assistenza autorizzato. Fate sostituire da un centro autorizzato anche gli

ITALIANO

eventuali interruttori difettosi. Non utilizzate

l'utensile se l'interruttore non funziona correttamente.

• Attenzione! L'utilizzo di accessori non indicati in questo manuale può essere causa di incidenti.
• Fate riparare il vostro utensile da personale qualificato. Il sistema elettrico di questo utensile è conforme alle principali norme di sicurezza. Le riparazioni devono essere effettuate da personale autorizzato, utilizzando parti di ricambio originali, diversamente, ciò potrebbe comportare gravi lesioni personali all'utilizzatore.

MISURE DI SICUREZZA SUPPLEMENTARI PER SMERIGLIATRICI ANGOLARI

• Impiegare la difesa accertandosi che sia montata correttamente.
• Controllare che le flange di montaggio e il disco siano inseriti in posizione corretta e che siano in perfette condizioni.
• Accertarsi di impiegare il disco di tipo e dimensioni idonei al lavoro da eseguire.
• Accertarsi che il disco, la spazzola metallica e gli accessori per la levigatura abbiano una velocità nominale superiore rispetto al numero di giri/min dell'albero portamola della smerigliatrice. Prima di iniziare qualsiasi operazione far girare al minimo e a vuoto, per trenta secondi, una mola nuova appena montata.

Conservate con cura queste istruzioni!

DOPPIO ISOLAMENTO

Il vostro utensile è a doppio isolamento. Ciò significa che tutte le parti metalliche esterne sono isolate elettricamente dalla rete elettrica. Questo si ottiene inserendo almeno due barriere isolanti tra i componenti elettrici e quelli meccanici rendendo inutile il collegamento a terra.

Nota: Il doppio isolamento non esime dal seguire le normali norme di sicurezza durante l'uso. Il sistema di isolamento è una ulteriore protezione contro danni causati da un possibile malfunzionamento dell'isolamento elettrico all'interno dell'utensile.

SICUREZZA NEL COLLEGAMENTO ELETTRICO

Assicuratevi che l'alimentazione sia compatibile con quella indicata sulla targa dell'utensile

CAVO DI PROLUNGA

Potete utilizzare fino a 30m di prolunga, senza che ciò causi perdita di potenza. Nota: La prolunga non deve essere utilizzata se non strettamente necessaria. L'uso di una prolunga non adatta può risultare causa di incendi o scosse elettriche. Se l'uso della prolunga è necessario, assicuratevi che sia ben collegata ed in buone condizioni.

ELIMINAZIONE DEL PRODOTTO E AMBIENTE

Se un giorno doveste trovare che il vostro utensile necessita di essere sostituito o non vi serve più, pensate alla salvaguardia dell'ambiente circostante. I Centri di Assistenza Black & Decker accetteranno il vostro utensile e provvederanno ad eliminarlo in modo corretto.

GARANZIA

Negli stabilimenti Black & Decker tutti i prodotti e i processi produttivi sono sottoposti a quei controlli che permettono alle nostre fabbriche di fregiarsi della certificazione ISO9001, sinonimo di eccellenza. Se, nonostante tutti i controlli, il prodotto manifestasse anomalie di fabbricazione, dovute a difetti di materiale o di funzionamento, entro i primi 24 mesi dalla data di acquisto, Black & Decker si impegna alla riparazione in garanzia del prodotto, stanti le seguenti condizioni:

- Il prodotto venga ritornato al Centro di Assistenza Black & Decker unitamente ad un documento che ne comprovi la data di acquisto (bolla, fattura o scontrino fiscale).

- Il prodotto non abbia mai subito abusi, non sia stato usato in maniera incompatibile con la sua tecnologia o il difetto non sia causato da evidente incuria.

- Il prodotto non sia stato manomesso o non abbia subito un tentativo di riparazione da persone non facenti parte di un Centro di Assistenza autorizzato. La durata di questa garanzia è offerta come ulteriore servizio al cliente ed è più ampia di quanto richiesto dalle attuali disposizioni in vigore. I prodotti delle linee Black & Decker sono pienamente rispondenti a tutte le normative vigenti al momento della costruzione. L'utilizzo di ricambi ed accessori non originali può danneggiare l'utensile o ridurne in maniera significativa le prestazioni e la sicurezza. In alcuni casi ciò può avere l'effetto di vanificare le condizioni di garanzia.

SERVIZIO DI ASSISTENZA BLACK & DECKER

Se il vostro prodotto necessita di riparazione o avete bisogno di aiuto o consigli per la manutenzione del vostro utensile Black & Decker, vi suggeriamo di contattare la Filiale di Assistenza più vicino a casa vostra. Potete telefonare per ottenere tutte le informazioni necessarie e prendere accordi per portare o inviare il vostro prodotto al Centro di Assistenza selezionato.

ITALIANO

ACCESSORI

Le prestazioni di ogni utensile dipendono dal tipo di accessorio usato. Gli accessori Black & Decker sono prodotti in linea con standard di alta qualità e sono progettati per ottimizzare le prestazioni dell'utensile. Acquistare un accessorio Black & Decker vi assicurerà la massima resa del vostro utensile Black & Decker. Per avere informazioni dettagliate sulla gamma di lame e accessori disponibili, contattate il rivenditore o il Centro di Assistenza più vicino a casa vostra.

INFORMAZIONI TECNICHE

Il livello di rumore generato da questo utensile è in linea con la normativa CEE. Nell'utilizzare questo apparecchio, indossare assolutamente dispositivi di protezioni per le orecchie.

KG65 KG72 KG90

Diametro disco 115mm 115mm 125mm
Potenza assorbita 650W 720W 800W
Velocità a vuoto (giri/min) 11,000 11,000 11,000
Filettatura albero
portamola M14	M14	M14
Lunghezza cavo		3m	3m	3m

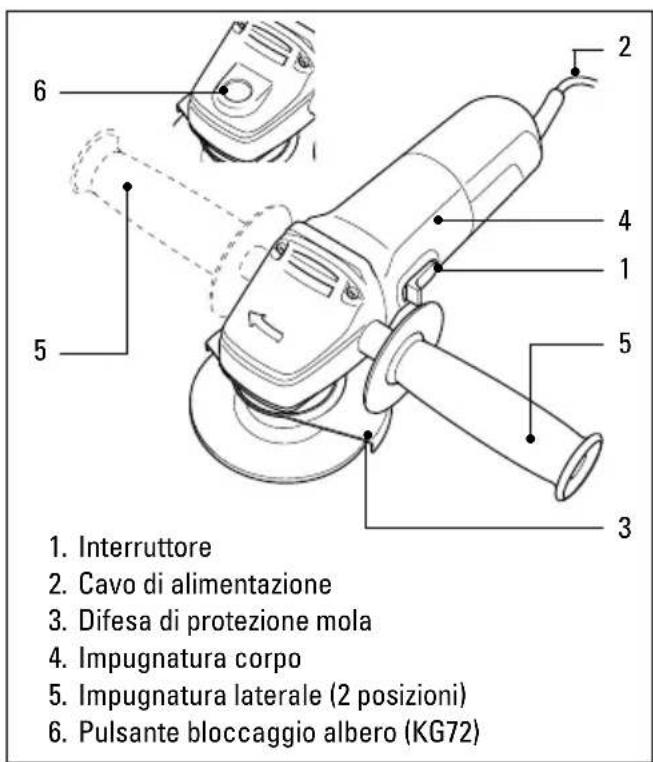

CARATTERISTICHE

FUNZIONAMENTO DELLA SMERIGLIATRICE

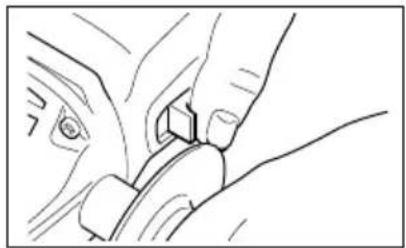

Per avviare la smerigliatrice spingere in avanti l'interruttore. Per il funzionamento continuo

dell'utensile spingere in avanti l'interruttore e premere la parte anteriore fino a farla scattare nella posizione di

blocco. Per spegnere la smerigliatrice premere il retro dell'interruttore a scorrimento. L'effetto a molla riporterà l'interruttore nella sua posizione di spegnimento.

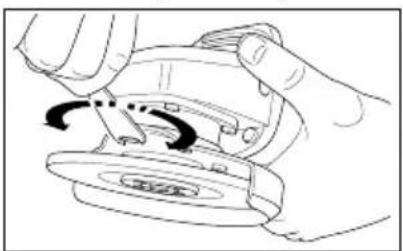

REGOLAZIONE DELLA DIFESA DI PROTEZIONE DELLA MOLA

Regolare la posizione della difesa per proteggere le mani e deviare gli sfridi della smerigliatura. Staccare la spina dalla presa di corrente.

Allentare il bullone di serraggio. Orientare la protezione sull'angolo desiderato.

Stringere sempre il bullone di serraggio.

MONTAGGIO DEI DISCHI

Smerigliatura e finitura

Per la smerigliatura e la finitura di superfici utilizzare un disco abrasivo rigido con il centro depresso. Il diametro massimo consentito del disco è di 115mm (KG65/KG72) e di 125mm (KG90), lo spessore massimo è di 6mm, mentre il foro centrale è di 22mm.

Taglio del metallo

Impiegare l'apposito disco per troncare tondini, tubi e profilati metallici. Il diametro massimo consentito del disco è di 115mm (KG65/KG72) e di 125mm (KG90), lo spessore massimo è di 3,5mm, mentre il foro centrale è di 22mm.

Taglio di laterizi

Per tagliare i laterizi impiegare l'apposito disco piatto. Il diametro massimo consentito del disco è di 115mm (KG65/KG72) e di 125mm (KG90). Iniziare sempre il lavoro orientando l'utensile nell'angolazione di taglio desiderata. Mantenere questo angolo per tutta l'operazione e non esercitare forza laterale sul disco. Staccare la spina dalla presa di corrente. Assicurarsi che la difesa sia montata. Collocare la flangia interna (a) sull'albero portamola. Assicurarsi che sia alloggiata sui due bordi piatti.

ITALIANO

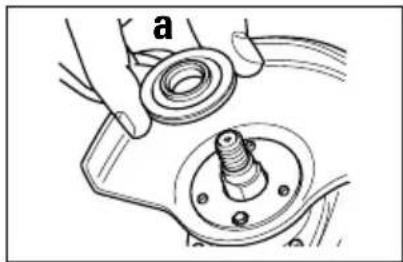

Collocare il disco abrasivo sull'albero portamola e sulla flangia interna (a). Assicurarsi che sia posizionato correttamente.

Montare la flangia esterna filettata (b) accertandosi che sia rivolta nella direzione giusta per il tipo di disco montato. Per i dischi di smerigliatura, la flangia (b) è montata con la

parte rialzata rivolta verso il disco, mentre per i dischi di taglio essa è rivolta nel senso opposto rispetto al disco.

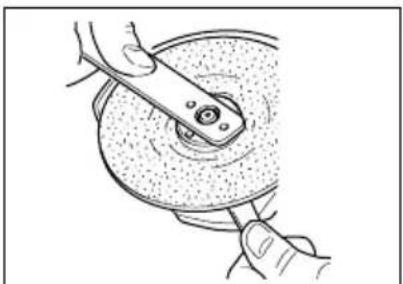

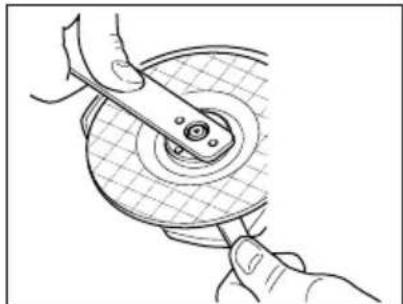

Tenere la chiave sui bordi piatti dell'albero portamola per impedire la rotazione del disco e stringere la flangia esterna con la chiave in dotazione.

KG72/KG90:

Premere il pulsante di bloccaggio dell'albero e ruotare l'albero fino a farlo bloccare. Tenendo premuto il pulsante di

bloccaggio, stringere la flangia esterna con la chiave in dotazione.

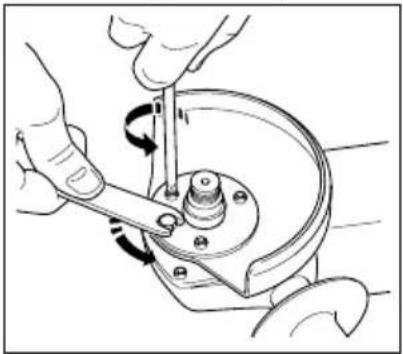

RIMOZIONE DELLA DIFESA (SOLO PER LA LEVIGATURA)

Procedere nel seguente modo:

Staccare la spina dalla presa di corrente.

Smontare il disco. Togliere il bullone di serraggio e le tre viti di fermo.

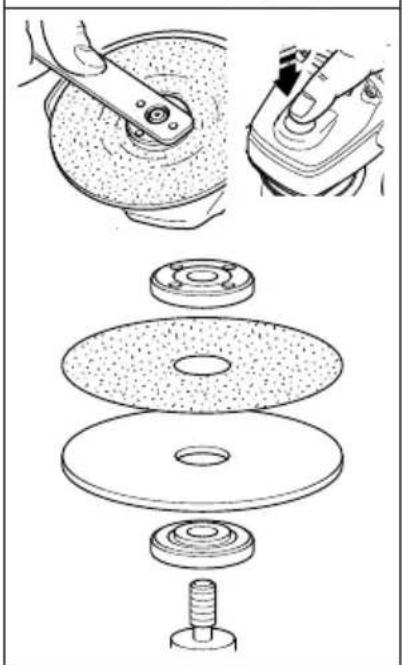

MONTAGGIO DEI DISCHI ABRASIVI

Assicurarsi sempre che il numero di giri/min nominale dell'accessorio sia superiore al valore corrispondente dell'albero portamola della smerigliatrice angolare. Impiegare sulla smerigliatrice un disco abrasivo con il platorello di supporto per levigatura.

Procedere nel seguente modo:

Staccare la spina dalla presa di corrente.

Togliere la difesa. Posizionare la flangia sull'albero portamola. Collocare il platorello di supporto sull'albero portamola e sulla flangia interna assicurandosi che sia posizionato correttamente. Montare il disco abrasivo di fibra sull'apposito platorello. Montare la flangia esterna filettata e stringere come indicato nella sezione "Montaggio dei dischi".

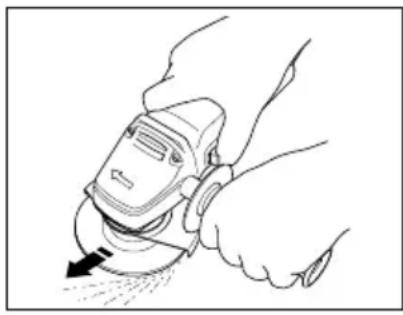

- Posizionare sempre la protezione in modo da allontanare da sé la maggiore parte possibile del disco esposto.

Tenere saldamente la smerigliatrice con una mano sull'impugnatura laterale e l'altra sull'impugnatura del corpo dell'utensile.

- Ricordarsi che il contatto del disco col metallo provoca sempre un fascio di scintille.

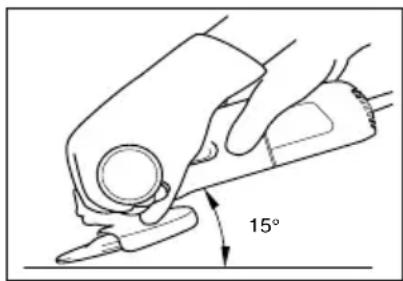

Durante la smerigliatura, mantenere sempre l'angolazione corretta tra il disco e la superficie di

lavoro (15°). Questo accorgimento aumenta la capacità di asportazione di materiale del disco evitando sovraccarichi superflui.

SOVRACCARICO

Il sovraccarico può danneggiare il motore della smerigliatrice, soprattutto se quest'ultima deve eseguire lavori pesanti per intervalli di tempo prolungati. Non esercitare mai una pressione eccessiva sulla smerigliatrice per accelerare il lavoro. I dischi abrasivi danno una resa ottimale se sulla smerigliatrice si esercita una pressione leggera evitando una caduta di velocità dell'utensile.

MANUTENZIONE DELL'UTENSILE

Mantenere i carter, le prese d'aria e l'alloggiamento del motore perfettamente puliti da polvere e sporco. Passare un panno pulito e pulire con un getto d'aria a bassa pressione. L'eccessiva formazione di polveri metalliche può provocare la trasmissione di corrente elettrica dalle parti interne a quelle metalliche esposte all'esterno. Non sovraccaricare la smerigliatrice. Il sovraccarico provoca infatti una riduzione di velocità e di resa, surriscaldando l'utensile. In questo caso far funzionare la smerigliatrice a vuoto per uno o due minuti fino a quando non si sarà raffreddata portandosi sulla sua normale temperatura di esercizio. Lo spegnimento della smerigliatrice sotto carico ridurrà la vita utile dell'interruttore.

PULIZIA

Per pulire la smerigliatrice angolare usate solamente un panno inumidito. Molti prodotti pulenti contengono additivi chimici che potrebbero danneggiare seriamente la plastica. Inoltre non utilizzate petrolio, trementine, lacche, solventi per vernici o prodotti simili. Evitate che del liquido possa penetrare nell'utensile e non imergete mai nessuna parte dell'utensile in nessun liquido.

DICHIARAZIONE DI CONFORMITÀ EC

Si dichiara che i prodotti: KG65, KG72, KG90 sono conformi a 89/392/EEC, 89/336/EEC, EN55014, 73/23/EEC, EN50144, HD400, EN61000 Pressione sonora 97.7dB (A) Potenza sonora 110.7dB (A) Livello di vibrazione mano-braccio <2.5m/s²

La politica della Black & Decker è di migliorare continuamente i propri prodotti, per cui l'azienda si riserva il diritto di cambiare le caratteristiche del prodotto senza previa comunicazione.
