ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KX-HNS102GR PANASONIC

Σύστημα οικιακού δικτύου

Αισθητήρας κίνησης

Αρ. μοντέλου KX-HNS102GR

Σας ευχαριστούμε που αγοράσατε ένα προϊόν της Panasonic.

Σε αυτό το έγγραφο επεξηγείται ο ενδεδειγμένος τρόπος εγκατάστασης του αισθητήρα κίνησης.

Για λεπτομέρειες σχετικά με τον τρόπο χρήσης του συστήματος, ανατρέξτε στο έντυπο Εγχειρίδιο χρήσης (σελ. 17).

Πριν χρησιμοποιήσετε τη συσκευή, διαβάστε το παρόν έντυπο και φυλάξτε το για να το συμβουλεύεστε στο μέλλον.

Πίνακας περιεχομένων

Εισαγωγή

Πληροφορίες σχετικά με τον πρόσθετο εξοπλισμό ......3

Σημαντικές πληροφορίες

Γραφικά σύμβολα για χρήση πάνω σε εξοπλισμό και οι περιγραφές τους ....4

Πληροφορίες για το παρόν σύστημα ....5

Για την ασφάλειά σας ......5

Σημαντικές υποδείξεις ασφάλειας ....6

Για καλύτερες επιδόσεις ......6

Άλλες πληροφορίες ......7

Εκκίνηση

Ονόματα και λειτουργίες εξαρτημάτων ......9

Ενδεικτική λυχνία LED ......9

Επισκόπηση εγκατάστασης ......9

Τοποθέτηση των μπαταριών ......10

Καταχώριση του αισθητήρα κίνησης ......11

Πληροφορίες σχετικά με τις λειτουργίες του αισθητήρα ......11

Επιβεβαίωση της περιοχής χρήσης ....13

Επιτοίχια τοποθέτηση ......15

Παράρτημα

Δοκιμή του αισθητήρα κίνησης .....17

Ρύθμιση της ευαισθησίας του αισθητήρα ......17

Δυνατότητες που διατίθενται κατά τη χρήση της εφαρμογής [Home Network] ......17

Πρόσβαση στο έντυπο Εγχειρίδιο

χρήσης ......17

Τεχνικά χαρακτηριστικά ......18

Εγγύηση 19

Πληροφορίες σχετικά με τον πρόσθετο εξοπλισμό

Παρεχόμενος πρόσθετος εξοπλισμός

Αριθμ.	Αντικείμενο πρόσθετου εξοπλισμού/Αριθμός εξαρτήματος Ποσότητα
1	Μπαταρίες*1	2
2	Προσαρμογέας επιτοίχιας τοποθέτησης*2	1
3	Βίδες επιτοίχιας τοποθέτησης (25 mm) 2

*1 Κατά την αντικατάσταση των μπαταριών, ανατρέξτε στην ενότητα “Πηγή ισχύος” του κεφαλαίου “Τεχνικά χαρακτηριστικά”, στη σελ. 18 για πληροφορίες για την μπαταρία.

*2 Ο αισθητήρας κίνησης μπορεί να τοποθετηθεί σε τοίχο με ή χωρίς τον προσαρμογέα επιτοίχιας τοποθέτησης (σελ. 15).

①

②

③

Άλλες πληροφορίες

• Ο σχεδιασμός και τα τεχνικά χαρακτηριστικά ενδέχεται να αλλάξουν χωρίς προειδοποίηση.
• Οι εικόνες σε αυτό το εγχειρίδιο ενδέχεται να διαφέρουν ελαφρώς από το πραγματικό προϊόν.

Εμπορικά σήματα

• Οι ονομασίες iPhone και iPad είναι εμπορικά σήματα της Apple Inc., κατατεθέντα στις Η.Π.Α. και άλλες χώρες.
  • Η ονομασία Android είναι εμπορικό σήμα της Google Inc.
• Οι ονομασίες Microsoft, Windows και Internet Explorer είναι σήματα κατατεθέντα ή εμπορικά σήματα της Microsoft Corporation στις Ηνωμένες Πολιτείες και/ή άλλες χώρες.
• Όλα τα υπόλοιπα εμπορικά σήματα που αναφέρονται στο παρόξίναι ιδιοκτησία των αντίστοιχων κατόχων τους.

Σημαντικές πληροφορίες

Γραφικά σύμβολα για χρήση πάνω σε εξοπλισμό και οι περιγραφές τους

Σύμβολο Επεξήγηση Σύμβολο Επεξήγηση
	Εναλλασσόμενο ρεύμα (A.C.)	Εξοπλισμός [xzk5]	Κλάσης II (εξο-πλισμός στον οποίο η προ-στασία από ηλεκτροπληξία στηρίζεται σε διπλή ή ενισχυμένη μόνωση).
	Συνεχές ρεύμα (D.C.) “ON” (τροφοδασία)
	Προστατευτική γείωση “OFF” (τρο στία)
	Προστατευτική ισοδυναμική σύνδεση με τη γη		Αναμονή (τροφοδοσία)
	Γείωση λειτουργίας “ON”/“OFF” (τρο στία, πά-τημα-πάτημα) [2KSG]
	Για εσωτερική χρήση μόνο Προστατευτική δυνος ηλεκτρο-πληξίας

Σημαντικές πληροφορίες

Πληροφορίες για το παρόν σύστημα

• Το παρόν σύστημα είναι ένα βοηθητικό σύστημα. Δεν έχει σχεδιαστεί ώστε να παρέχει πλήρη προστασία από την απώλεια περιουσίας. Η Panasonic δεν θα φέρει ευθύνη σε περίπτωση απώλειας περιουσίας ενόσω το παρόν σύστημα είναι σε λειτουργία.
• Τα ασύρματα χαρακτηριστικά του συστήματος υπόκεινται σε παρεμβολές, επομένως δεν παρέχεται εγγύηση για τη λειτουργικότητά του σε κάθε περίσταφη. Η Panasonic δεν θα φέρει ευθύνη για τραυματισμούς ή υλικές ζημιές σε περίπτωση σφάλματος ή αστοχίας της ασύρματης επικοινωνίας.

Για την ασφάλειά σας

Για να αποφύγετε σοβαρό τραυματισμό και θάνατο ή υλικές ζημιές, διαβάστε προσεκτικά την παρούσα ενότητα, πριν χρησιμοποιήσετε το προϊόν, ώστε να διασφαλίσετε τη σωστή και ασφαλή χρήση του.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Σύνδεση της τροφοδοσίας

• Χρησιμοποιείτε μόνο την πηγή ισχύος με τα χαρακτηριστικά που αναγράφονται στο προϊόν.
• Μη συνδέετε μη προδιαγεγραμμένες συσκευές.

Εγκατάσταση

- Για να αποτραπεί ο κίνδυνος πυρκαγιάς ή ηλεκτροπληξίας, μην εκθέτετε το

προϊόν σε βροχή ή σε οποιοδήποτε είδος υγρασίας.

• Μην τοποθετείτε ή χρησιμοποιείτε το προϊόν κοντά σε συσκευές με αυτόματο σύστημα ελέγχου, όπως είναι οι αυτόματες πόρτες ή ο συναγερμός πυρκαγιάς. Τα ραδιοκύματα που εκπέμπονται από το παρόν προϊόν ενδέχεται να προκαλέσουν δυσλειτουργία σε τέτοιες συσκευές και μπορεί να προκληθεί ατύχημα.
• Φυλάσσετε τα μικρά εξαρτήματα (βίδες κ.λπ.) μακριά από παιδιά. Υπάρχει κίνδυνος κατάποσης. Σε περίπτωση κατάποσης, αναζητήστε αμέσως ιατρική συμβουλή.

Μέτρα ασφαλείας κατά τη χρήση

- Μην αποσυναρμολογείτε το προϊόν.

Τομέας ιατρικής

• Συμβουλευθείτε τον κατασκευαστή προσωπικών ιατρικών συσκευών, όπως βηματοδότες και βοηθήματα ακοής, για να προσδιορίσετε εάν διαθέτουν επαρκή προστασία κατά της ενέργειας εξωτερικών ραδιοσυχνοτήτων (RF). Οι λειτουργίες DECT εκτελούνται μεταξύ 1,88 GHz και 1,90 GHz με μέγιστη ισχύ εκπομπής τα 250 mW.
• Μη χρησιμοποιείτε το προϊόν σε μονάδες ιατρικής φροντίδας, εάν σας το υποδεικνύουν κανονισμοίπου έχουν αναρτηθεί στην περιοχή. Στα νοσοκομεία και στις μονάδες ιατρικής φροντίδας ενδέχεται να χρησιμοποιείται εξοπλισμός που μπορεί να είναι ευαίσθητος στην εξωτερική ενέργειαραδιοσυχνοτήτων.

Σημαντικές πληροφορίες

ΠΡΟΣΟΧΗ

Μπαταρίες

• Οι μπαταρίες θα πρέπει να χρησιμοποιούνται σωστά, διαφορετικά μπορεί να υποστεί ζημιά το προϊόν λόγω διαρροής των μπαταριών.
• Μην φορτίζετε, μην βραχυκυκλώνετε, μην αποσυναρμολογείτε και μην θερμαίνετε τις μπαταρίες.
• Μην πετάτε τις παλιές μπαταρίες στη φωτιά.
• Αφαιρείτε όλες τις μπαταρίες κατά την αντικατάσταση των μπαταριών.
• Μην συνδυάζετε παλιές με καινούριες μπαταρίες ή διαφορετικούς τύπους μπαταριών.
• Σας συνιστούμε να αντικαθιστάτε τις μπαταρίες κάθε χρόνο.
• Φυλάξτε την μακριά από παιδιά. Υπάρχει κίνδυνος κατάποσης. Σε περίπτωση κατάποσης της μπαταρίας, αναζητήστε άμεσα ιατρική βοήθεια.
• Αφαιρέστε την μπαταρία, αν δεν μπορεί να χρησιμοποιηθεί. Υπάρχει κίνδυνος διαρροής, υπερθέρμανσης και θραύσης. Μην προσπαθείτε να χρησιμοποιήσετε μια μπαταρία αν φέρει διαρροή.
• Μην ρίχνετε εσκεμμένα νερό στην μπαταρία και μην την αφήνετε να υγρανθεί. Υπάρχει κίνδυνος πυρκαγιάς και καπνού. Αν υγρανθεί η μπαταρία, αφαιρέστε την αμέσως και επικοινωνήστε με ένα εξουσιοδοτημένο κέντρο εξυπηρέτησης.

Σημαντικές υποδείξεις ασφάλειας

Για να μειώσετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας ή τραυματισμού από τη χρήση της συσκευής, θα πρέπει να

λαμβάνετε πάντοτε τα βασικά μέτρα ασφαλείας, μεταξύ αυτών:

1. Μη χρησιμοποιείτε το προϊόν αυτό κοντά σε νερό, για παράδειγμα κοντά σε μπανιέρα, νιπτήρα, νεροχύτη ή λεκάνη πλυσίματος, σε υγρό υπόγειο ή κοντά σε πισίνα.
2. Χρησιμοποιείτε μόνο τις μπαταρίες που υποδεικνύονται στο παρόν έγγραφο. Μην πετάτε τις παλιές μπαταρίες στη φωτιά. Ενδέχεται να εκραγούν. Ενημερωθείτε σχετικά με τους ισχύοντες τοπικούς κανονισμούς για τον τρόπο απόρριψης των ειδικών απορριμμάτων.

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

Για καλύτερες επιδόσεις

Θέση του hub/αποφυγή θορύβου

To hub kai állcs συμβατές συσκευές Panasonic χρησιμοποιούν ραδιοκύματα για να επικοινωνούν μεταξύ τους.

• Για μέγιστη κάλυψη και επικοινωνία χωρίς θόρυβο, τοποθετήστε το hub:
  – σε κεντρικό σημείο που βρίσκεται σε βολικό ύψος, χωρίς εμπόδια ανάμεσα στο προϊόν και το hub, σε εσωτερικό χώρο.
  – μακριά από ηλεκτρονικές συσκευές όπως τηλεοράσεις, ραδιόφωνα, υπολογιστές, ασύρματες συσκευέςή άλλες τηλεφωνικές συσκευές.
  – μακριά από πομπούς radioσυχνοτήτων, όπως εξωτερικές κεραίες σταθμών κινητής τηλεφωνίας. (Αποφεύγετε την τοποθέτηση του hub σε παράθυρα που προεξέχουν του κτίσματος ή κοντά σε παράθυρα.)

Σημαντικές πληροφορίες

- Αν η λήψη του hub σε κάποια θέση δεν είναι ικανοποιητική, μετακινήστε το hub σε άλλη θέση για καλύτερη λήψη.

Περιβάλλον

• Κρατήστε το προϊόν μακριά από συσκευές που παράγουν ηλεκτρικό θόρυβο, όπως λαμπτήρες φθορισμού και ηλεκτροκινητήρες.
• Το προϊόν θα πρέπει να προστατεύεται από πυκνό καπνό, σκόνη, υψηλή θερμοκρασία και κραδασμούς.
• Το προϊόν δεν θα πρέπει να εκτίθεται σε άμεση ηλιακή ακτινοβολία.
• Μην τοποθετείτε βαριά αντικείμενα πάνω στο προϊόν.
• Η συσκευή δεν πρέπει να τοποθετείται κοντά σε πηγές θερμότητας όπως καλοριφέρ, ηλεκτρικές κουζίνες κ.τ.λ. Δεν πρέπει, επίσης, να τοποθετείται σε χώρους με θερμοκρασία κάτω από 0 °C ή πάνω από 40 °C. Θα πρέπει επίσης να αποφεύγονται υπόγειοι χώροι με υγρασία.
• Αν χρησιμοποιείτε το προϊόν κοντά σε ηλεκτρικές συσκευές, ενδέχεται να προκληθούν παρεμβολές. Απομακρύνετε το προϊόν από τις ηλεκτρικές συσκευές.

Άλλες πληροφορίες

ΠΡΟΣΟΧΗ: Υπάρχει κίνδυνος έκρηξης αν η μπαταρία αντικατασταθεί από μπαταρία εσφαλμένου τύπου. Οι χρησιμοποιημένες μπαταρίες πρέπει να απορρίπτονται σύμφωνα με τις οδηγίες.

Τακτική φροντίδα

• Σκουπίστε την εξωτερική επιφάνεια της συσκευής με ένα μαλακό, υγρό πανί.
• Μη χρησιμοποιείτε βενζίνη, διαλυτικό ή σκληρά απορρυπαντικά.

Απόρριψη παλαιού εξοπλισμού και μπαταριών (Μόνο για την Ευρωπαϊκή Ένωση και για χώρες με συστήματα ανακύκλωσης)

Αυτά τα σύμβολα (①, ②) πάνω στα προϊόντα, στις συσκευασίες και/ή στα συνοδευτικά έγγραφα υποδηλώνουν πως τα εν λόγω ηλεκτρικά και ηλεκτρονικά προϊόντα και οι μπαταρίες δεν πρέπει να αναμιγνύονται με κοινά οικιακά απορρίμματα. Προκειμένου να πραγματοποιείται κατάλληλη επεξεργασία, ανάκτηση και ανακύκλωση των παλαιών προϊόντων και των χρησιμοποιημένων μπαταριών, μεταφέρετέ τα σε κατάλληλα σημεία συλλογής, σύμφωνα με τη νομοθεσία της χώρας σας. Με τη σωστή απόρριψή τους, συμβάλλετε στην εξοικονόμηση πολύτιμων πόρων και προλαμβάνετε ενδεχόμενες αρνητικές επιπτώσεις στην ανθρώπινη υγεία και το περιβάλλον.

Για περισσότερες πληροφορίες σχετικά με τη συλλογή και την ανακύκλωση, επικοινωνήστε με τις τοπικές αρχές. Πρόστιμα και κυρώσεις μπορούν να επιβληθούν για τη λανθασμένη απόρριψη αυτών των αποβλήτων σύμφωνα με τη νομαθεσία της χώρας σας.

Για επιχειρήσεις στην Ευρωπαϊκή Ένωση

Εάν επιθυμείτε να απορρίψετε ηλεκτρικό ή ηλεκτρονικό εξοπλισμό παρακαλούμε να επικοινωνήσετε με τον πωλητή ή προμηθευτή για περισσότερες πληροφορίες.

Σημαντικές πληροφορίες

Πληροφορίες σχετικά με την απόρριψη σε άλλες χώρες εκτός Ευρωπαϊκής Ένωσης

Αυτή η σήμανση (①, ②) ισχύει μόνο στην Ευρωπαϊκή Ένωση. Εάν επιθυμείτε να απορρίψετε αυτά τα προϊόντα παρακαλούμε να επικοινωνήσετε με τις τοπικές αρχές ή τον πωλητή για να πληροφορηθείτε σχετικά με τη σωστή διαδικασία απόρριψης.

Σημείωση για τη σήμανση μπαταριών

Αυτή η σήμανση (②) μπορεί να χρησιμοποιείται σε συνδυασμό με κάποιο χημικό σύμβολο. Σ' αυτήν την περίπτωση ανταποκρίνεται στις προδιαγραφές που προβλέπει η οδηγία η οποία αναφέρεται στο εν λόγω χημικό στοιχείο.

Σημείωση για τη διαδικασία αφαίρεσης των μπαταριών

Ανατρέξτε στην ενότητα “Τοποθέτηση των μπαταριών” στη σελ. 10.

Γενικές πληροφορίες

Δήλωση συμμόρφωσης:

- H Panasonic Corporation δηλώνει ότι ο τύπος του εξοπλισμού ασύρματης επικοινωνίας (KX-HNS102) συμμορφώνεται προς την Οδηγία 2014/53/EE. Το πλήρες κείμενο της δήλωσης συμμόρφωσης της ΕΕ διατίθεται στην παρακάτω διαδικτυακή διεύθυνση: http://www.ptc.panasonic.eu/doc

Επικοινωνία με εξουσιοδοτημένο αντιπρόσωπο:

Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany

Πληροφορίες οικολογικού σχεδιασμού

Πληροφορίες οικολογικού σχεδιασμού σύμφωνα με τον Κανονισμό ΕΕ (ΕΚ) αριθ. 1275/2008, όπως τροποποιήθηκε από τον Κανονισμό (ΕΕ) αριθ. 801/2013. Από 1η Ιανουαρίου 2015.

Επισκεφθείτε τον ιστότοπο: http://www.ptc.panasonic.eu/erp Κάντε κλικ στο [Downloads]

Στον ανωτέρω ιστότοπο αναφέρονται η κατανάλωση ισχύος κατά την αναμονή σε δίκτυο και οδηγίες.

Εκκίνηση

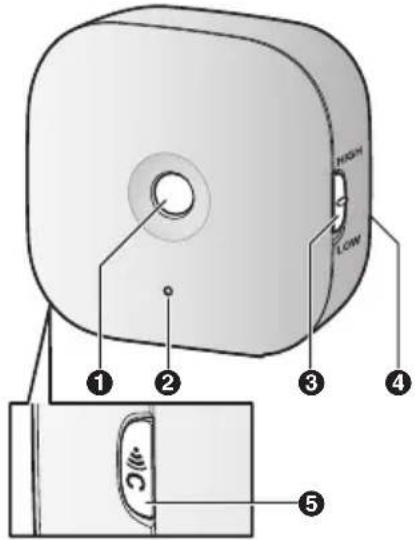

Ονόματα και λειτουργίες εξαρτημάτων

① Αισθητήρας υπερύθρων

② Ενδεικτική λυχνία LED

Χρησιμοποιείται για την αλλαγή της ευαισθησίας του αισθητήρα (σελ. 17).

4 Πίσω κάλυμμα

⑤ [●○○○]C

Χρησιμοποιείται για την επιβεβαίωση της κατάστασης του αισθητήρα ή για την καταχώριση του αισθητήρα στο hub.

Ενδεικτική λυχνία LED

Μπορείτε να πατήσετε το [→]C] και να ελέγξετε την ενδεικτική λυχνία LED, για να επιβεβαιώσετε την κατάσταση του αισθητήρα.

Αφού επιβεβαιώσετε την κατάσταση του αισθητήρα, συστήνουμε να απενεργοποιήσετε την ενδεικτική λυχνία LED πατώντας το [ω]ζανά όσο το δυνατό πιο σύντομα, διαφορετικά μπορεί να μειωθεί η διάρκεια ζωής της μπαταρίας.

Ένδειξη Κατασταση
Πράσινο χρώμα, αναμμένη	Δεν ανιχνεύτηκε κίνηση
Κόκκινο χρώμα, αναμμένη	Ανιχνεύτηκε κίνηση
Κόκκινο χρώμα, αναβοσβήνει	Ο αισθητήρας είναι εκτός της εμβέλειας του hub
Πράσινο χρώμα, αναβοσβήνει αργά	Λειτουργία καταχώρισης (Πατήσατε παρατεταμένα το [●●●)C])
Απτενεργοποιημένη	Η μπαταρία έχει εξαντληθεί

Σημείωση:

- Η ενδεικτική λυχνία LED δεν υποδεικνύει κατάσταση αισθητήρα, αν ο αισθητήρας δεν έχει καταχωρηθεί (σελ. 11).

Επισκόπηση εγκατάστασης

1 Αρχική εγκατάσταση

Βεβαιωθείτε ότι μπορείτε να αποκτήσετε πρόσβαση στο σύστημα μέσω της κινητής συσκευής σας. Για λεπτομέρειες, ανατρέξτε στο έγγραφο Οδηγός ρύθμισης συστήματος που παρέχεται με το hub.

Εκκίνηση

2 Τοποθέτηση των μπαταριών

Ο αισθητήρας κίνησης τροφοδοτείται από μπαταρίες.

3 Καταχώριση

Απαιτείται μόνο αν ο αισθητήρας κίνησης έχει αγοραστεί ξεχωριστά (δηλ. όχι ως μέρος ενός πακέτου).

4 Επιβεβαίωση της περιοχής εγκατάστασης

Διαβάστε τις πληροφορίες στο παρόν έγγραφο για να επιβεβαιώσετε ότι η περιοχή εγκατάστασης που επιθυμείτε είναι κατάλληλη για τη σωστή λειτουργία.

5 Εγκατάσταση

Εγκαταστήστε τον αισθητήρα κίησης στην επιθυμητή θέση.

Τοποθέτηση των μπαταριών

• NA XPHSIMOPIOIEITE MONO αλκαλικές μπαταρίες μεγέθους AA (LR6).
- MHN χρησιμοποιείτε μπαταρίες μαγγανίου/Ni-Cd/Ni-MH.
- Βεβαιωθείτε για τις πολικότητες(⊕, ⊖).

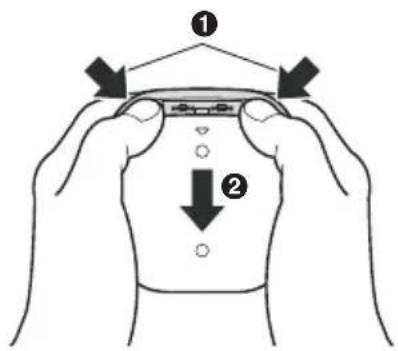

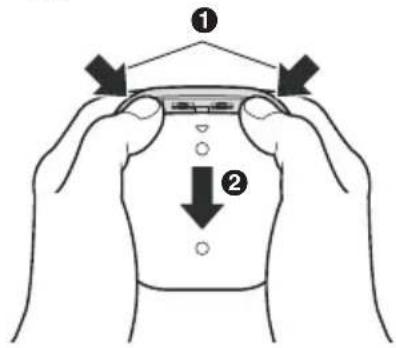

1 Αφαιρέστε το πίσω κάλυμμα πιέζοντας τις επάνω πλευρές του καλύμματος (①) και σύροντάς το προς τα κάτω (②).

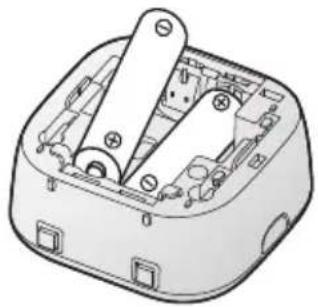

2 Τοποθετήστε τις μπαταρίες.

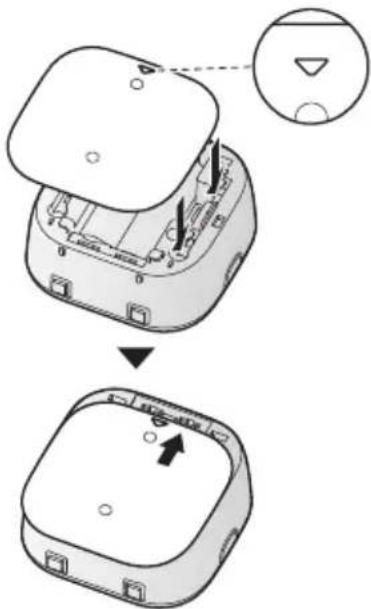

3 Εγκαταστήστε το πίσω κάλυμμα.

- Τοποθετήστε το με το “▽” να είναι στραμμένο προς τα επάνω και σύρετέ το.

Καταχώριση του αισθητήρα κίνησης

Η διαδικασία αυτή δεν απαιτείται για συσκευές που αποτελούν μέρος ενός πακέτου.

Για να μπορέσετε να χρησιμοποιήσετε τον αισθητήρα κίνησης, πρέπει να τον καταχωρίσετε στο hub.

Αν αγοράσατε τις συσκευές ξεχωριστά (δηλ. όχι ως μέρος ενός πακέτου), πρέπει να καταχωρίσετε κάθε συσκευή στο hub.

Μπορείτε να καταχωρίσετε κάθε συσκευή χρησιμοποιώντας τα κουμπιά καταχώρισης ή την εφαρμογή [Home Network].

Χρήση κουμπιών καταχώρισης

1 Hub:

Πιέστε παρατεταμένα το [→]C OTHER DEVICE] έως ότου η ενδεικτική λυχνία LED αρχίσει να αναβοσβήνει αργά με πράσινο χρώμα.

2 Αισθητήρας κίνησης:

Πιέστε παρατεταμένα το [ω]C] έως ότου η ενδεικτική λυχνία LED αρχίσει να αναβοσβήνει αργά με πράσινο χρώμα (σελ. 9).

- Όταν ολοκληρωθεί η καταχώριση, ακούγεται από το hub ένας μακρόσυρτος ήχος μπιπ.

Σημείωση:

• Για ακύρωση χωρίς καταχώριση του αισθητήρα, πιέστε το [●●●] ζτο hub και στον αισθητήρα ξανά.
• Αν η καταχώριση αποτύχει, ακούγονται από το hub πολλοί σύντομοι ήχοι μπιπ.

Χρήση της εφαρμογής

Όταν καταχωρίζετε τον αισθητήρα κίνησης μέσω της εφαρμογής [Home Network], μπορείτε να εκχωρήσετε ένα όνομα στις συσκευές σας και να τις ομαδοποιήσετε ανά θέση.

Για περισσότερες πληροφορίες, ανατρέξτε στο έντυπο Εγχειρίδιο χρήσης (σελ. 17).

Πληροφορίες σχετικά με τις λειτουργίες του αισθητήρα

Ο αισθητήρας κίνησης χρησιμοποιεί αισθητήρα υπέρυθρων (δηλ., αισθητήρα θερμότητας).

Εκκίνηση

Προτού αποφασίσετε πού θα εγκαταστήσετε τον αισθητήρα κίνησης, διαβάστε τις ακόλουθες πληροφορίες.

Σημείωση:

• Οι λειτουργίες κίνησης του αισθητήρα κίνησης δεν έχουν σχεδιαστεί για χρήση σε περιστάσεις όπου απαιτείται υψηλή αξιοπιστία. Δεν συνιστάται η χρήση των λειτουργιών κίνησης του αισθητήρα κίνησης σε αυτές τις περιστάσεις.
• H Panasonic δεν αναλαμβάνει καμία ευθύνη για τυχόν τραματισμούς ή ζημιές που πρακαλούνται από τη χρήση του αισθητήρα κίνησης.

Χρήση θερμότητας για τον εντοπισμό κίνησης

Ο αισθητήρας υπερύθρων του αισθητήρα κίνησης μπορεί να εντοπίσει την κίνηση αναγνωρίζοντας τις διαφορές θερμοκρασίας που συμβαίνουν εντός του εύρους του αισθητήρα. Αυτό γίνεται ανιχνεύοντας τις υπέρυθρες ακτίνες που εκπέμπονται φυσικά από άτομα, ζώα, κ.λπ. και οι οποίες σχετίζονται με τη θερμοκρασία του αντικειμένου. Το εύρος ανίχνευσης υποδεικνύεται στην απεικόνισηαπό την γκρι περιοχή μπροστά από τον αισθητήρα κίνησης.

Εύρος ανίχνευσης με προβολή από ψηλά

A Εύρος ανίχνευσης οριζοντίως: περίπου 90°

Εύρος ανίχνευσης με οπτικό πεδίο από το πλάι

A Εύρος ανίχνευσης κατακόρυφα: πε- ρίπου 20°

B Απόσταση ανιχνεύσιμης κίνησης: περίπου 5 m

Σημείωση:

• Η ανίχνευση είναι δύσκολη όταν υπάρχει μικρή διαφορά μεταξύ της θερμοκρασίας των αντικειμένων και του περιβάλλοντα χώρου, όπως κατά τη διάρκεια του καλοκαιριού. Αντίστοιχα, η ανίχνευση είναι ευκολότερη όταν υπάρχει μεγάλη διαφορά μεταξύ της θερμοκρασίας των αντικειμένων και του περιβάλλοντος χώρου, όπως το χειμώνα ή αργά τη νύχτα.
• Η ανίχνευση δεν πραγματοφιείται όταν υπάρχουν εμπόδια μπροστά από τον αισθητήρα υπερύθρων. Απομακρύνετε τα εμπόδια ή αλλάξτε τη θέση εγκατάστασης.

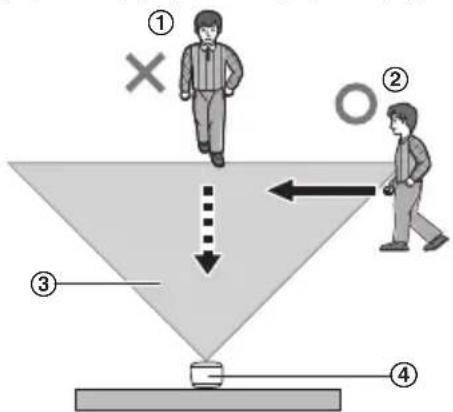

Κατεύθυνση κίνησης

Η ανίχνευση είναι ευκολότερη όταν τα αντικείμενα μετακινούνται από τη μία πλευρά στην άλλη μπροστά από τον αισθητήρα κίνησης και δυσκολότερη όταν

τα αντικείμενα κινούνται κατευθείαν προς το μπροστινό μέρος του αισθητήρα κίνησης.

① Η ανίχνευση κίνησης κατευθείαν προς το μπροστινό μέρος του αισθητήρα κίνησης είναι δύσκολη.
② Η ανίχνευση κίνησης από τη μία πλευρά στην άλλη μπροστά στον αισθητήρα κίνησης είναι εύκολη.
③ Εύρος ανίχνευσης
④ Αισθητήρας κίνησης

Επιβεβαίωση της περιοχής χρήσης

Εμβέλεια ασύρματης επικοινωνίας

Η εμβέλεια ασύρματης επικοινωνίας κάθε συσκευής του συστήματος από το hub είναι περίπου 50 m σε εσωτερικό χώρο και περίπου 300 m σε εξωτερικό χώρο. Η ασύρματη επικοινωνία ενδέχεται να μην είναι αξιόπιστη, όταν υπάρχουν τα παρακάτω εμπόδια μεταξύ του hub και άλλων συσκευών.

• Μεταλλικές πόρτες ή διαχωριστικά
• Τοίχοι με μόνωση φύλλων αλουμινίου
- Τοίχοι από μπετόν ή κυματοειδή φύλλ σιδήρου
• Διπλά γυάλινα παράθυρα
- Πολλαπλοί τοίχοι
- Κατά τη χρήση κάθε συσκευής σε ξεχωριστούς ορόφους ή διαφορετικά κτίρια

Σημείωση:

- Μπορείτε να ελέγξετε την κατάσταση επικοινωνίας του αισθητήρα κίνησης πιέζοντας το [●●●)C]. Αν η ενδεικτική λυχνία LED είναι αναμμένη με πράσινο ή κόκκινο χρώμα, ο αισθητήρας επικοινωνεί σωστά με το hub. Η ενδεικτική λυχνία LED αναβοσβήνει με κόκκινο χρώμα, αν βρίσκεται εκτός της εμβέλειας του hub.

Προφυλάξεις περιοχής χρήσης

Η χρήση του αισθητήρα κίνησης στις ακόλουθες περιοχές ενδέχεται να προκαλέσει παραμόρφωση, δυσλειτουργία ή αστοχία λειτουργίας.

• Σε απευθείας ηλιακό φως

Εκκίνηση

• Περιοχές που εκτίθενται σε γράσο ή ατμό, όπως κουζίνες
• Κοντά σε φωτιά ή σε συσκευές θέρμανσης
• Κοντά σε μαγνητικά πεδία (όπως σε φούρνους μικροκυμάτων και μαγνήτες)
• Χώρους με ακραίες μεταβολές θερμοκρασίας, όπως δίπλα σε κλίματιστικά
• Περιοχές με αντικείμενα που έχουν ανακλαστικές επιφάνειες, όπως τα ποτήρια, που μπορούν να παρεμποδίσουν την ανίχνευση της διακύμανσης της θερμοκρασίας
• Περιοχές όπου η θερμοκρασία επηρεάζεται από αντικείμενα με έντονο φωτισμό (όπως φώτα φθορισμού)
• Κοντά σε συσκευές που εκπέμπουν ισχυρά ραδιοκύματα, όπως κινητά τηλέφωνα

Επιτοίχια τοποθέτηση

Υπάρχουν δύο μέθοδοι επιτοίχιας τοποθέτησης του αισθητήρα κίνησης. Για να τοποθετήσετε τον αισθητήρα σε επίπεδη θέση στον τοίχο, χρησιμοποιήστε το πίσω κάλυμμα. Για να τοποθετήσετε τον αισθητήρα, έτσι ώστε να είναι στραμμένος κατά 45° προς τα αριστερά ή προς τα δεξιά, χρησιμοποιήστε τον προσαρμογέα επιτοίχιας τοποθέτησης.

Παραδείγματα τοποθέτησης¹ του πίσω καλύμματος και του προσαρμογέα επιτοίχιας τοποθέτησης

① Πίσω κάλυμμα

② Προσαρμογέας επιτοίχιας τοποθέτησης

*1 Όψη από επάνω.

Σημείωση:

• Τοποθετήστε τον αισθητήρα κίνησης σε σταθερό σημείο όπου να μπορεί να στηριχθεί επαρκώς κατά την τοποθέτηση.
• Μην τοποθετείτε τον αισθητήρα κίνησης επάνω σε μαλακό υλικό. Ενδέχεται να πέσει, να σπάσει ή να προκαλέσει τραυματισμό.
• Μην τοποθετείτε τον αισθητήρα κίνησης πάνω στα ακόλουθα υλικά: γυψοσανίδα, ALC (ελαφρύ, κυψελώδες σκυρόδεμα επεξεργασμένο σε αυτόκλειστο), κυβόλιθους σκυροδέματος, κόντρα πλακέ πάχους μικρότερου των 25,4 mm κ.τ.λ.

Χρήση του πίσω καλύμματος

1 Αφαιρέστε το πίσω κάλυμμα πιέζοντας τις επάνω πλευρές του καλύμματος (①) και σύροντάς το προς τα κάτω (②).

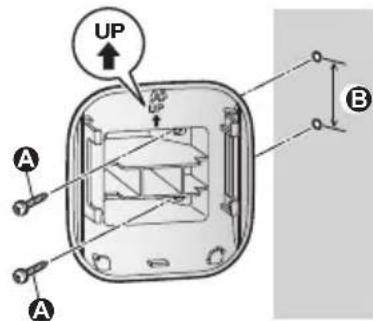

2 Στερεώστε το πίσω κάλυμμα στον τοίχο με τις βίδες (A).

• Τοποθετήστε το πίσω κάλυμμα με τη σήμανση "UP" στραμμένη προς τα επάνω.
  • B 37 mm

Εκκίνηση

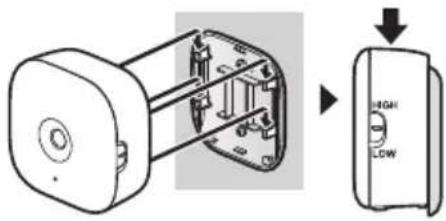

3 Προσαρμόστε τον αισθητήρα κίνησης στο πίσω κάλυμμα.

- Εισαγάγετε τις αυλακώσεις του αισθητήρα κίνησης στις 4 γλωττίδες του πίσω καλύμματος και, στη συνέχεια, σπρώξτε τον προς τα κάτω.

Χρήση του προσαρμογέα επιτοίχιας τοποθέτησης

1 Αφαιρέστε το πίσω κάλυμμα πιέζοντας τις επάνω πλευρές του καλύμματος (①) και, στη συνέχεια, σύροντάς το προς τα κάτω (②).

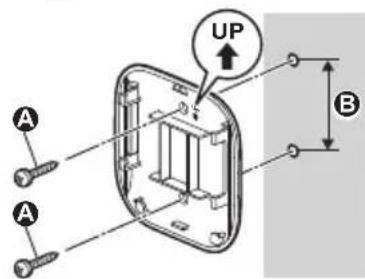

2 Στερεώστε τον προσαρμογέα επιτοίχιας τοποθέτησης στον τοίχο με τις βίδες (A).

- Τοποθετήστε τον προσαρμογέα επιτοίχιας τοποθέτησης με τη σήμανση "UP" στραμμένη προς τα επάνω.

• B 21 mm

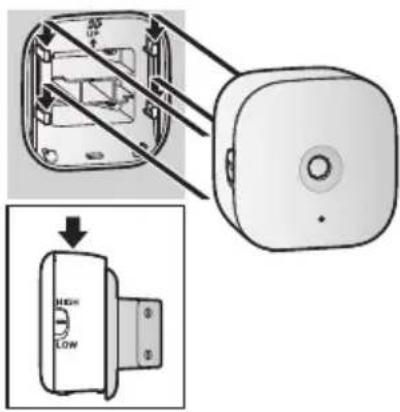

3 Στερεώστε τον αισθητήρα κίνησης στον προσαρμογέα επιτοίχιας τοποθέτησης.

- Εισαγάγετε τις αυλακώσεις του αισθητήρα κίνησης στις 4 γλωπτίδες του προσαρμογέα επιτοίχιας τοποθέτησης και, στη συνέχεια, στρώξτε τον προς τα κάτω.

Δοκιμή του αισθητήρα κίνησης

Μπορείτε να ελέγξετε την ενδεικτική λυχνία LED του αισθητήρα κίνησης και να δοκιμάσετε την απόδοσή του.

1 ПiéOTE TO [ •C].
2 Μετακινηθείτε σε μια περιοχή κοντά στον αισθητήρα κίνησης.
3 Ενώ μετακινείστε κοντά στον αισθητήρα κίνησης, παρατηρήστε την ενδεικτική λυχνία LED.
- Όταν ανιχνευθεί κίνηση, η ενδεικτική λυχνία LED ανάβει με κόκκινο χρώμα.
4 Σημειώστε τις περιοχές στις οποίες ανιχνεύεται κίνηση.
5 Πιέστε ξανά το [ •»»C].

Ρύθμιση της ευαισθησίας του αισθητήρα

Μπορείτε να χρησιμοποιήσετε το διακόπτη [HIGH]/[LOW] (σελ. 9), για να προσαρμόσετε την ευαισθησία του αισθητήρα. Αν ο αισθητήρας πραγματοποιεί συχνά λάθος ανιχνεύσεις, όπως σε περιοχές με συχνές και σημαντικές διακυμάνσεις θερμοκρασίας, ρυθμίστε το διακόπτη στη θέση [LOW].

Σημείωση:

- Όταν ο διακόπτης βρίσκεται στη θέση [LOW], το εύρος ανίχνευσης του αισθητήρα μειώνεται περίτου στο μισό (σε σύγκριση με τον αισθητήρα στη θέση [HIGH]).

Δυνατότητες που διατίθενται κατά τη χρήση της εφαρμογής [Home Network]

Παρακάτω παρατίθενται κάποιες από τις δυνατότητες του αισθητήρα κίνησης που διατίθενται κατά τη χρήση της εφαρμογής [Home Network]. Για περισσότερες πληροφορίες, ανατρέξτε στο έντυπο Εγχειρίδιο χρήσης (σελ. 17).

- Σύστημα συναγερμού

Μπορείτε να χρησιμοποιήσετε την εφαρμογή για να οπλίσετε και να αφοπλίσετε το σύστημα συναγερμού, να επιβεβαιώσετε την τρέχουσα κατάσταση του αισθητήρα και να προβάλετε ένα αρχείο καταγραφής προηγούμενων συμβάντων.

- Ενσωμάτωση αισθητήρα

Μπορείτε να ρυθμίσετε τις παραμέτρους του αισθητήρα κίνησης, ώστε να ενεργοποιεί άλλα συμβάντα συστήματος, όπως εγγραφή από την κάμερα, ενεργοποίηση ηλεκτρικής συσκευής (όπως λάμπας) κ.λπ. (Απαιτείται κατάλληλη συσκευή.)

- Προειδοποίηση τηλεφώνου

Μπορείτε να ρυθμίσετε τις παραμέτρους του συστήματος, ώστε να καλεί έναν προκαθορισμένο αριθμό τηλεφώνου όταν ενεργοποιείται ο αισθητήρας κίνησης.

Πρόσβαση στο έντυπο Εγχειρίδιο χρήσης

Το έντυπο Εγχειρίδιο χρήσης είναι μια συλλογή ηλεκτρονικών εγγράφων που σας

Παράρτημα

βοηθά να αξιοποιήσετε στο έπακρο την εφαρμογή [Home Network].

1 iPhone/iPad

Πατήστε ≡ στην αρχική οθόνη της εφαρμογής.

Συσκευές Android™

Πατήστε : ή πιέστε το κουμπί Μενού της κινητής συσκευής σας στην αρχική οθόνη της εφαρμογής.

2 Πιέστε [Εγχειρίδιο χρήσης].

Σημείωση:

• Δεν υποστηρίζεται η έκδοση Microsoft Windows® Internet Explorer® 8 και προηγούμενες εκδόσεις.
• Συνιστάται η έκδοση Android 4.1 ή νεότερες εκδόσεις.
• Μπορείτε, επίσης, να αποκτήσετε πρόσβαση στο έντυπο Εγχειρίδιο χρήσης από την ιστοσελίδα που παρατίθεται παρακάτω.

www.panasonic.net/pcc/support/tel/homenetwork/manual/

Τεχνικά χαρακτηριστικά

• Прóтупа DECT (Digital Enhanced Cordless Telecommunications: Ψηφιακή ασύρματη τηλεπικοινωνία)
• Περιοχή συχνοτήτων 1,88 GHz – 1,90 GHz
• Ισχύς μετάδοσης RF Περίπου 10 mW (μέση τιμή ισχύος ανά κανάλι)

250 mW (μέγ.)

• Πηγή ισχύος Αλκαλική μπαταρία AA (LR6) (2 × 1,5 V)
• Συνθήκες λειτουργίας 0 °C – 40 °C
• Méθοδος ανίχνευσης αισθητήρα Πυροηλεκτρικός αισθητήρας υπερύθρων (αισθητήρας θερμότητας)
• Εύρος ανίχνευσης αισθητήρα θερμότητας

Οριζόντια: περίπου ±45° Κατακόρυφα: περίπου ±10° Απόσταση*¹: περίπου 5 m όταν ο διακόπτης ευαισθησίας βρίσκεται στη θέση [HIGH] περίπου 2,5 m όταν ο διακόπτης ευαισθησίας βρίσκεται στη θέση [LOW]

• Διάρκεια ζωής μπαταρίας 'Εως και 1 έτος (όταν ανιχνεύεται κίνηση 50 φορές τη μέρα και η περιβάλλουσα θερμοκρασία είναι περίπου 25 °C)

- Διαστάσεις (ύψος × πλάτος × βάθος) - Με προσαρτημένο το πίσω κάλυμμα: Περίπου 72 mm × 73 mm × 39 mm - Με τοποθετημένο τον προσαρμογέα επιτοίχιας τοποθέτησης: Περίπου 72 mm × 73 mm × 61 mm

- Μάζα (βάρος) - Με προσαρτημένο το πίσω κάλυμμα: Περίπου 70 g, χωρίς τις μπαταρίες - Με τοποθετημένο τον προσαρμογέα επιτοίχιας τοποθέτησης: Περίπου 77 g, χωρίς τις μπαταρίες

*1 Όταν η θερμοκρασία του περιβάλλοντος χώρου είναι περίπου 25 °C.

Εγγύηση

Panasonic

INTERTECH S.A

A.Φ.M.94231127

Αροδίτης 24, 167 77 ΕΛΛΗΝΙΚΟ, Τηλ. Κένυρο: 210.9692.300, Panafax : 210.9648.588 AP.M.A.E.: 17099/01/B/88/156

e-mail: [e-mail]

Ε Γ ΓΥΗΣΗ

Ε Γ Γ Υ Η Σ Η		ΣΥΝΟΔΕΥΕΤΑΙ ΑΠΟ ΕΛΛΗΝΙΚΕΣΟΛΗΓΓΕΣ ΧΡΗΣΕΩΣ
ΠΕΡΙΓΡΑΦΗ	ΤΥΠΟΣ
ΑΡΙΘΜΟΣ ΣΕΓΡΑΣ (Serial No)	ΗΜΕΡΟΜΗΝΙΑ ΑΓΟΡΑΣ	ΔΙΑΡΚΕΙΑ ΙΣΧΥΟΣ24 ΜΗΝΕΣ
ΣΤΟΙΧΕΙΑ ΑΝΤΠΠΡΟΣΩΠΟΥ(ή ΣΦΡΑΓΙΔΑ)ΕΠΩΝΥΜΙΑ:ΔΙΕΥΘΥΝΣΗ:ΤΗΛΕΦΩΝΟ:	ΣΤΟΙΧΕΙΑ ΑΓΟΡΑΣΤΗΕΠΩΝΥΜΙΑ:ΔΙΕΥΘΥΝΣΗ:ΤΗΛΕΦΩΝΟ:

Η εγγήση καλύστει μόνο τα έξοδα επισκευής και ανταλλοστικών και σε κομμία περύτωση αντικεισόστωση της ονσκευής.

Βεφαιωθατε ότι ο αριθμός σειράς της συσκευής σας εγαι γραφται σιαστα στην αντιστοιχη θέση. Η εγγαθη, καθώς και το

παραστατικο αγόρας (αελτιο λιανικης, κλε.), πρειαι να συνούσεων καντα την συσκεδη σε περιπτωση επισκευής.

Παράρτημα

ΟΡΟΙ ΕΓΓΥΗΣΗΣ

a) Βλάβες που έχουν προκληθεί από κοική χρήση της συσκευής (π.χ. έκθεση στε τακερβολική θεφμοκρασία, υγρασία και χυστήματα) και γενικά από τη μη τήρηση των οδηρώνη χρήσιος της συσκευής. b) Βλάβες ή διαλεστουρήες που έχουν προκληθεί από ανομαλίες των Δικτύνη Ρειματοδότησης (Δ.Ε.Η.), Σηματοδοσίας (Ο.Τ.Ε.) ή όλλον παρόχεων σταιθερής τηλερωνίας κιθίας και δικτύνην κινητής τηλερωνίας. γ) Βλάβες που έχουν προκληθεί από φυσικές κοταστροφές όπος κεραινοί, πλημμόρες, πυρκαγικές κιλτ. b) Βλάβες που έχουν προκληθεί από εγκατάσταιση λογισμικού, τροποποιήσεις, σέρβες ή επισκούη ή ανογμια της συσκευής, το απολο φραγματοποιήσεις από πρόσοπο μη εξουσιοδοτιμένο από την INTERTECH Α.Ε. c) Βλάβες που έχουν προκληθεί από χρήση αναλωσίμεν, αξατουδρ ή όλλον περισερειακών συσκευών που δεν είναι ενδεδαγμένια από την PANASONIC. στ) Απώλεια δεδομένων ή χρόσθετου λογισμικού που έχουν καιτωρωρήεί από των ογοραστή.

VI. ΙΣΧΥΣ ΣΕ ΑΛΛΕΣ ΧΩΡΕΣ ΤΗΣ Ε.Ε.

Η εγήσηση ισχέι σε όλες τις χώρες της Ε.Ε. με τοις εξής περιορτισμούς: a) Αν η συκεική χρησμοποιηθείσε σε άλλη χώρα της Ε.Ε., τότε το έξοδα αποστολής από και προς το συνεργείο επεισκευής βαράνων αποκλειστικά τον ιγοριατή. b) Αν η συκεική είναι μοντέλο που πολείται αποκλειστικά στη Εξλάδα, ο αρμόδιος ανταρόσωσας μαρεί να ζητήσει από την INTERTECH Α.Ε. το απωραίτητα ανταλλιστικά και κληροφορίες για την επισκευή της συκεισής. γ) Οι όροι της εγήσησης που ισχύουν στη χώρα που θι νίγει η επισκευή για το ίδιο μοντέλο συκεισής απεραζύουν τον όρων που αντεγράφουντεις παρευγράφους I δός V. b) Η εγήσηση δεν καλύστει τα έξοδα ρόθμισης ή τροκοποπήσεων που κρώνονται ανηκαία για την κευνοική λειτουργία συκεισής στη χώρα που θι χρησμοποιηθεί. ΠΡΟΣΟΧΗ: Σε περίπεσων απόλειας της εγήσησης στείλετε αντήρωρο του παρωστιστικού αγοράς προς την INTERTECH Α.Ε. γα έξοδη αντεγράφου της εγήσηση αναράφουντας και τον αριθμό στειράς (Serial No) της συκεισής.

LENTYH2H

Η INTERTECH Α.Ε. καιτά την περίοδο ισχός της εγγύσης αναλωμβόνει να εποκευκώσε την συσκειή δορείν, σε χερίττωση βλάβης που οφείζεται αποκλειστικά και μόνον σε σφάλια κυτασκειής. Σε καμία περίττωση δεν αναλωμβόνει να αντικαταστήσε την συσκειή ή να αποξημώσει χρηματικά τον ιγοραστή. Τα έξοδα μετιορορίας από και προς το συπεργειο επισκειής βαρίωνων αποκλειστικά των ιγοραστή.

Αξιώσεις, οι οποίες διαρέρουν ή επεκπίνονται πέρα από σου ανιπερόνται σ' αυτή την εγγύσης, θα αποκλείνται, με εξαιροση αντές που ηρησες προβλέπονται από της διωτάξης του ευαρμοστέου δικαιόν. Σε καμία περίττωση η INTERTECH Α.Ε. δεν θα εξυήνεται για συμποματικές ή επεκόλουθες ζημίες αποκισδήστον φύσης, περίλωμβανομένων, ινδικικτικά και όχη περιορατικά, των απολεσθέντον καρδέν ή της εμπορικής ζημίες.

Η. ΧΡΟΝΙΚΗ ΔΙΑΡΚΕΙΑ ΙΣΧΥΟΣ

Η διάρκειω ισχός της παρούσης εγγύσης εξαρτάναι από το είδος της συσκειής και ισχίει για το χρονικό διατήση που αντυρώρεται στην πίσε σελίδα αυτής.

Εξιάκως για της μαπαρίες και τη εξαρτήματα να εποία υποκενται σε φόρα λόγος χρήση (π.χ. περβλήμετι, ελαστικά μέρη και μεμβράνες όπως κυλητρολόγων και κύλυνδρού) η παρούσα εγγύσηση ισχίει για έξι (6) μήνες από την ημερομηνία ιγοράς.

III. ΙΣΧΥΣ ΤΗΣ ΕΓΓΥΗΣΗΣ

Η παρούση εγγίηση ισχέι μόνον σφ' δεων συνοδείσται από το προτότυπο παραστιεπικό ιγοράς της συσκειής (δελτιο λιανικής, κ.λ.π.).

IV. ΤΡΟΠΟΣ ΕΠΙΣΚΕΥΗΣ

Η INTERTECH Α.Ε. διατηρεί το δικαιώμι να καδορίζει τον τρόπο, χρόνο και τόπο εποσκευής της συσκευής, κατά την κρέση της.

V. ΕΞΑΙΡΕΣΕΙΣ

Η γγγίσηση δεν καλύπτα περιοδική συντήρηση, αναλώσιμα είδη (π.χ. φόστηγες μελάνης, μελανοτανίας, κ.λ.π.), καλώδια σίνδεσης και κοραλές κρουστικών εκτιπωτέν καλώς και τις παρακάτω περιπώσεις:

Σημειώσεις

Σημειώσεις

Σημειώσεις

Για μελλοντική αναφορά

Συνιστούμε να τηρείτε ένα αρχείο με τις παρακάτω πληροφορίες που θα φανούν χρήσιμες σε περίπτωση επισκευής στα πλαίσια της εγγύησης.

Αρ. Σειράς Ημερομηνία αγοράς

(βρίσκεται στο εσωτερικό της θήκης της μπα- ταρίας)

Όνομα και διεύθυνση αντιπροσώπου

Επισυνάψτε εδώ την απόδειξη αγοράς.

INTERTECH S.A.

Διεθνείς Τεχνολογίες

Τμήμα Πωλήσεων:

Αντιπρόσωπος

Κεντρικά Γραφεία

Αφροδίτης 24, 167 77 ΕΛΛΗΝΙΚΟ

Τηλ. Κέντρο: 210.9692.300
