Τύπος προϊόντος	Εντοιχιζόμενο πλυντήριο πιάτων
Μάρκα	Candy
Μοντέλο	CI 4B2F0SA
Διαστάσεις (Π x Β x Υ)	598 x 555 x 818-898 mm
Ελάχιστο ύψος	818 χιλ.
Μέγιστο ύψος	898 χιλ.
Βάρος (περίπου)	40 κιλά
Ηλεκτρική τροφοδοσία	220-240 V, 50 Hz
Μήκος καλωδίου τροφοδοσίας	~1350 χιλ.
Μήκος σωλήνα εισαγωγής νερού	~1500 χιλ.
Μήκος σωλήνα αποχέτευσης	~1700 χιλ.
Απαιτούμενη πίεση νερού	0,08 - 1 MPa
Χωρητικότητα	12 καλυμμάτων
Αντι-ατμική ταινία	Περιλαμβάνεται
Σύστημα ασφαλείας υπερχείλισης	Ναι
Ρύθμιση ύψους ποδιών	Ναι
Εγκατάσταση	Εντοιχιζόμενο
Απαιτείται πάνελ κουζίνας	Ναι
Παρεχόμενα εργαλεία	Βίδες, οδηγός διάτρησης
Ενεργειακή κλάση	Δεν καθορίζεται

Συχνές ερωτήσεις - CI 4B2F0SA CANDY

Ποιες είναι οι διαστάσεις του πλυντηρίου πιάτων Candy CI 4B2F0SA;

Οι διαστάσεις είναι: πλάτος 598 χιλ., βάθος 555 χιλ., ύψος ρυθμιζόμενο από 818 έως 898 χιλ.

Ποιο είναι το ελάχιστο ύψος εντοιχισμού;

Το ελάχιστο ύψος εντοιχισμού είναι 818 χιλ., με απόσταση μεταξύ της πόρτας της κουζίνας και του δαπέδου από 90 έως 120 χιλ.

Πώς ρυθμίζεται το ύψος των ποδιών;

Γείρετε το πλυντήριο πιάτων σηκώνοντας το πίσω μέρος, ρυθμίστε το πίσω πόδι από μπροστά, στη συνέχεια ρυθμίστε τα μπροστινά πόδια απευθείας. Βεβαιωθείτε ότι η συσκευή είναι ισοπεδωμένη.

Ποια αξεσουάρ παρέχονται με τη συσκευή;

Το κιτ εγκατάστασης περιλαμβάνει βίδες (A, B, C, D), οδηγό διάτρησης, αντι-ατμική ταινία (E) και στηρίγματα στερέωσης.

Πώς εγκαθίσταται η αντι-ατμική ταινία;

Εφαρμόστε την ταινία κάτω από τον πάγκο εργασίας και στις πλευρές των παρακείμενων επίπλων για προστασία από την υγρασία.

Ποια είναι η απαιτούμενη πίεση νερού;

Η πίεση νερού πρέπει να είναι μεταξύ 0,08 MPa και 1 MPa.

Αυτό το πλυντήριο πιάτων διαθέτει σύστημα υπερχείλισης;

Ναι, διαθέτει διάταξη ασφαλείας υπερχείλισης που σταματά την παροχή νερού ή απομακρύνει την περίσσεια σε περίπτωση δυσλειτουργίας.

Ποιο είναι το κατά προσέγγιση βάρος της συσκευής;

Το βάρος είναι περίπου 40 κιλά, προσέξτε κατά τη μεταφορά.

Πρέπει να στερεωθεί το πλυντήριο πιάτων στα παρακείμενα έπιπλα;

Ναι, συνιστάται να στερεωθεί πλευρικά στα έπιπλα. Αν δεν είναι δυνατό, χρησιμοποιήστε τα παρεχόμενα στηρίγματα για να το στερεώσετε στον πάγκο εργασίας.

Μπορώ να χρησιμοποιήσω τη συσκευή χωρίς πάνελ κουζίνας;

Όχι, το πλυντήριο πιάτων πρέπει να εντοιχιστεί με πάνελ κουζίνας για λόγους ασφάλειας και απόδοσης.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CI 4B2F0SA CANDY

Το παρόν εγχειρίδιο εγκατάστασης προορίζεται για τους κατασκευαστές κουζινών που θα προσαρμόσουν αυτά τα προϊόντα. Για να διασφαλίσετε την ασφάλεια και να επιτύχετε τα καλύτερα αποτελέσματα, διαβάστε προσεκτικά το παρόν εγχειρίδιο, συμπεριλαμβανομένων των οδηγιών ασφαλείας και φυλάξτε το για μελλοντική αναφορά. Πριν προχωρήσετε στην εγκατάσταση, σημειώστε τον σειριακό αριθμό, καθώς μπορεί να χρειαστεί σε περίπτωση επισκευών. Ελέγξτε για τυχόν ζημιές κατά τη μεταφορά και συμβουλευτείτε έναν τεχνικό σε περίπτωση αμφιβολίας πριν από τη χρήση. Φυλάσσετε πάντα όλα τα υλικά συσκευασίας μακριά από παιδιά.

i ΣΗΜΕΙΩΣΗ: Τα χαρακτηριστικά και οι εικόνες που περιέχονται σε αυτό το έγγραφο είναι ενδεικτικά και ενδέχεται να αλλάξουν χωρίς προειδοποίηση.

Ευρετήριο

1 δοποιήσεις ασφαλείας για την εγκατάσταση σ.2-3
2 Ιού εγκαθίσταται το πλυντήριο πιάτων σ.3
3 Ιαστάσεις πλυντηρίου πιάτων σ.4-5
4 ξίντεο εγκατάστασης βήμα προς βήμα σ.6
5 εργαλεία εγκατάστασης σ.6
6 Ιαστάσεις εντοιχιζόμενου σ.7

7 οδηγίες εγκατάστασης του πλυντηρίου πιάτων σ.8 - 17

7.1 Τοποθέτηση ταινίας κατά του ατμού
7.2 Ρύθμιση ύψους
7.3 Ρύθμιση του πίσω ποδιού
7.4 Ρύθμιση ύψους τωνμπροστινών ποδιών
7.5 Ρύθμιση κλίσης
7.6 Εισαγωγή στο διαμέρισμα εντοιχισμού
7.7 Στερέωση των μπροστινών ποδιών
7.8 Προετοιμασία του πάνελ
7.9 Εγκατάσταση του πάνελ

1 Προειδοποιήσεις ασφαλείας για την εγκατάσταση

Λάβετε υπόψη αυτές τις οδηγίες πριν ξεκινήσετε την εγκατάσταση του προϊόντος. Ή ασφάλεια σας είναι πολύ σημαντική για εμάς. Διαβάστε προσεκτικά αυτές τις πληροφορίες πριν χρησιμοποιήσετε το προϊόν.

• Η εγκατάσταση πρέπει να πραγματοποιείται από ειδικευμένο τεχνικό, ο οποίος πρέπει να γνωρίζει και να συμμορφώνεται με τους νόμους που ισχύουν στη χώρα εγκατάστασης και τις οδηγίες του κατασκευαστή.
• Εάν απαιτείται σέρβις από τον κατασκευαστή για την εξάλειψη βλαβών που οφείλονται σε ακατάλληλη εγκατάσταση, το σέρβις αυτό δεν καλύπτεται από την εγγύηση.
• Αφαιρέστε το υλικό συσκευασίας πριν τη λειτουργία της συσκευής.
  • Αφού αποσυσκευάσετε το προϊόν, ελέγξε τότι δεν έχει υποστεί ζημιές και, σε περίπτωση προβλημάτων, επικοινωνήσε με το κέντρο εξυπηρέτησης πριν προχωρήσετε στην εγκατάσταση και μην το συνδέσετε στην παροχή ρεύματος.
• Ένα χαλασμένο προϊόν μπορεί να προκαλέσει βραχυκύκλωμα, ηλεκτροπληξία, κίνδυνο πυρκαγιάς και άλλους κινδύνους.
• Ελέγξτε τη συσκευασία για αξεσουάρ ή συνοδευτικό υλικό (φάκελοι με βίδες, έγγραφα, φυλλάδια κ.λπ.) και, εάν υφίστανται, αφαιρέστε τα και αποθηκεύστε τα.
• Η εσφαλμένη εγκατάσταση μπορεί να προκαλέσει βλάβη ή τραυματισμό σε ανθρώπους, ζωα ή αντικείμενα. Ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για τέτοιες βλάβες ή τραυματισμούς.
• Η ασφαλής χρήση είναι εγγυημένη μόνο εάν η εγκατάσταση έχει πραγματοποιηθεί σωστά, σύμφωνα με τις παρούσες οδηγίες. Σε περίπτωση βλάβης λόγω ακατάλληλης εγκατάστασης, την ευθύνη φέρει το άτομο που εγκατέστησε το προϊόν.
• Κατά τη διάρκεια της εγκατάστασης, η συσκευή δεν πρέπει να είναι συνδεδεμένη με την παρονή σεύματος.

• Πριν ξεκινήσετε την εγκατάσταση, ελέγξτε όλες τις διαστάσεις του διαμερίσματος εντοιχισμού συγκρίνοντάς τις με τις οδηγίες που περιέχονται στο παρόν εγχειρίδιο. Σημείωστε ότι είναι δυνατή η ευθυγράμμιση της πόρτας με τις πόρτες άλλων επίπτλων, ακόμη και αν υπερβαίνει σε ύψως τον πίνακα ελέγχου.
- Βεβαιωθείτε ότι ο χώρος εγκατάστασης είναι σταθερός και στερεός.
- Εφαρμόστε την προστατευτική μεμβράνη, που παρέχεται στο κιτ εγκατάστασης, κάτω από τον πάγκο εργασίας και στα γύρω έπιπλα. Αυτή η μεμβράνη προστατεύει τα έπιπλα από την υγρασία.
- Να είστε προσεκτικοί όταν ανοίγετε και κλείνετε το προϊόν.
- Η εσφαλμένη εγκατάσταση μπορεί να προκαλέσει ανατροπή του προϊόντος.
• Το προϊόν πρέπει να είναι οριζοντιωμένο για να λειτουργεί σωστά, διαφορετικά η πόρτα δεν θα κλείνει καλά, με αποτέλεσμα να διαφεύγει καυτός ατμός.

Πού εγκαθίσταται το πλυντήριο πιάτων 2

• Εγκαταστήστε και χρησιμοποιήστε αυτό το προϊόν σε κλειστό, καλυμμένο, στεγνό και καλά αεριζόμενο περιβάλλον.
• Mην εγκαθιστάτε το προϊόν σε ανοικτούς χώρους εκτεθειμένο σε ατμοσφαιρικούς παράγοντες.
• Εγκαταστήστε το προϊόν κοντά σε ηλεκτρική πρίζα.

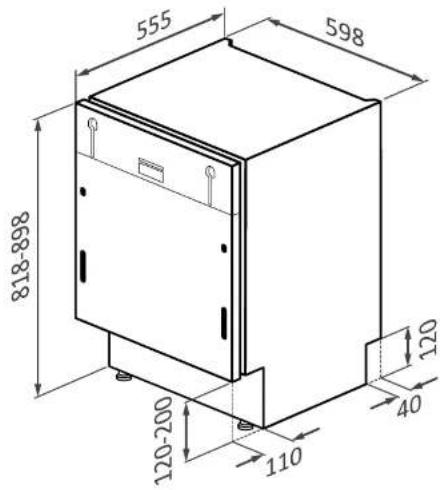

3 Διαστάσεις πλυντηρίου πιάτων

Διαστάσεις σε mm

Μπροστινή αξονομετρική προβολή του προϊόντος

Μπροστινή αξονομετρική προβολή με πόρτα κουζίνας

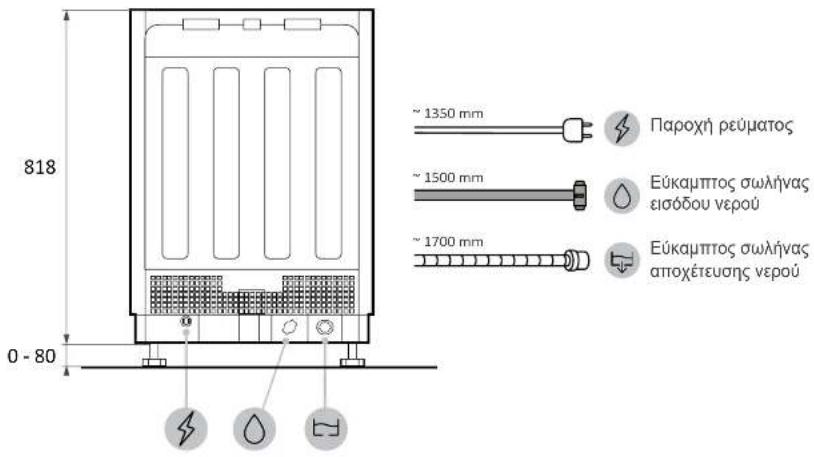

Διαστάσεις πλυντηρίου πιάτων 3

Διαστάσεις σε mm

Πίσω όψη

Πλάγια όψη

4 Βίντεο εγκατάστασης βήμα προς βήμα

Μπορείτε να δείτε το βίντεο εγκατάστασης του προϊόντος σαρώνοντας τον κωδικό QR:

ή κάνοντας klik σε autóv tov

5 Εργαλεία εγκατάστασης

Απαιτούμενα εργαλεία

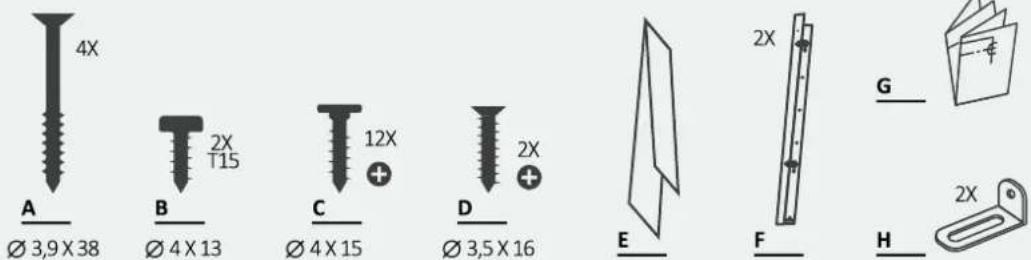

Εργαλείαπου παρέχονταιμε τοπροϊόν

Διαστάσεις σε mm

Αξονομετρική προβολή

A

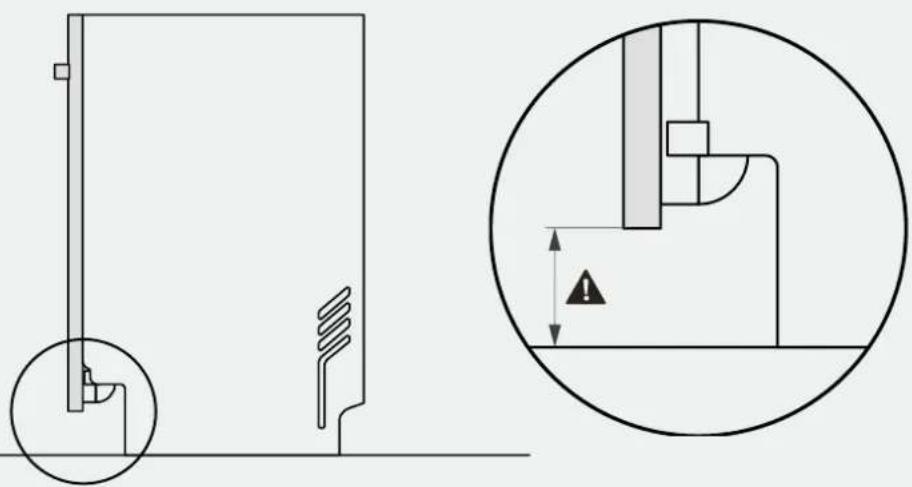

⚠ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το ελάχιστο ύψος του πλυντηρίου πιάτων είναι 818 mm. Σε αυτή την περίπτωση, η απόσταση μεταξύ της πόρτας της κουζίνας και του δαπέδου πρέπει να είναι μεταξύ 90 και 120 mm. Εάν το πλυντήριο πιάτων είναι υπερυψωμένο (μέγ. 898 mm), η απόσταση πόρτας-δαπέδου πρέπει επίσης να αυξηθεί αναλογικά, μέχρι το πολύ 170 έως 200 mm.

7 Οδηγίες εγκατάστασης του πλυντηρίου πιάτων

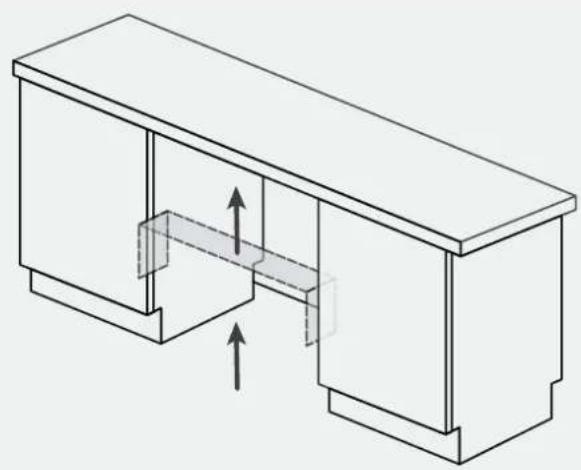

7.1 Τοποθέτηση ταινίας ατμού

Εφαρμόστε την αυτοκόλλητη ταινία κάτω από τον πάγκο εργασίας και στις πλευρές των παρακείμενων επίπλων.

1.

2.

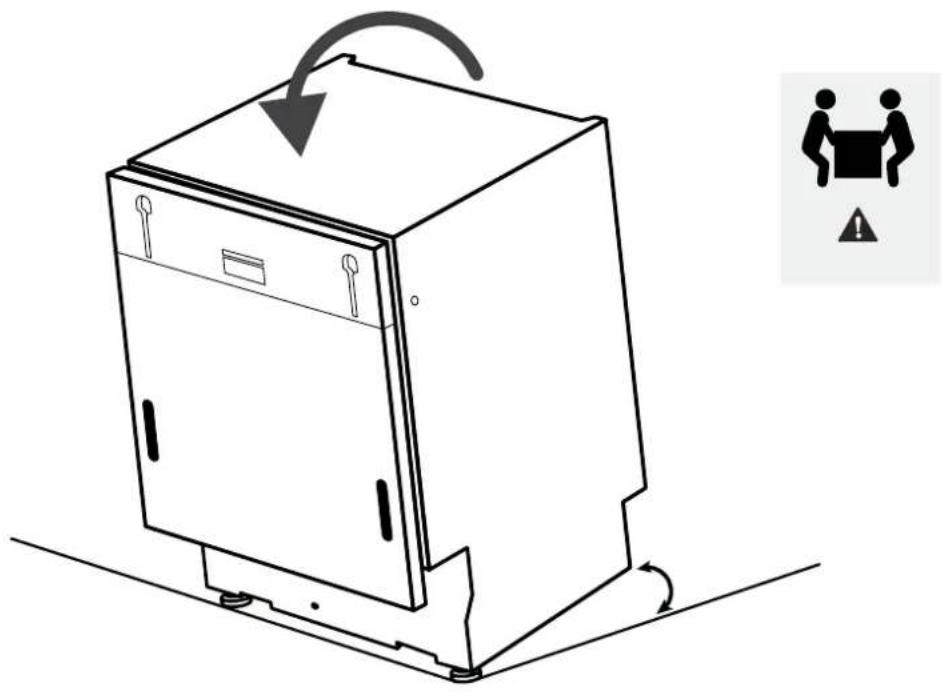

Γείρετε το πλυντήριο πιάτων ανασηκώνοντας το πίσω μέρος περίπου 10 cm.

7.3 Ρύθμιση πίσω ποδιού

Ρυθμίστε το ύψος του πίσω ποδιού ενεργώντας από το μπροστινό μέρος του μηχανήματος όπως υποδεικνύεται παρακάτω.

7 Οδηγίες εγκατάστασης του πλυντηρίου πιάτων

7.4 Ρύθμισημπροστινών ποδιών

Ρυθμίστε απευθείας τα μπροστινά πόδια. Εάν είναι απαραίτητο, ανασηκώστεελαφρά το πλυντήριο πιάτων.

7.5 Ρύθμιση κλίσης

Οριζοντιώστε το πλυντήριο πιάτων κατά το κάθετο και οριζόντιο επίπεδο.

7.6 Εισαγωγή στο διαμέρισμα εντοιχισμού

Εισάγετε το πλυντήριο πιάτων στο διαμέρισμα εντοιχισμού και ελέγξτε τις μετρήσεις και τις ανοχές.

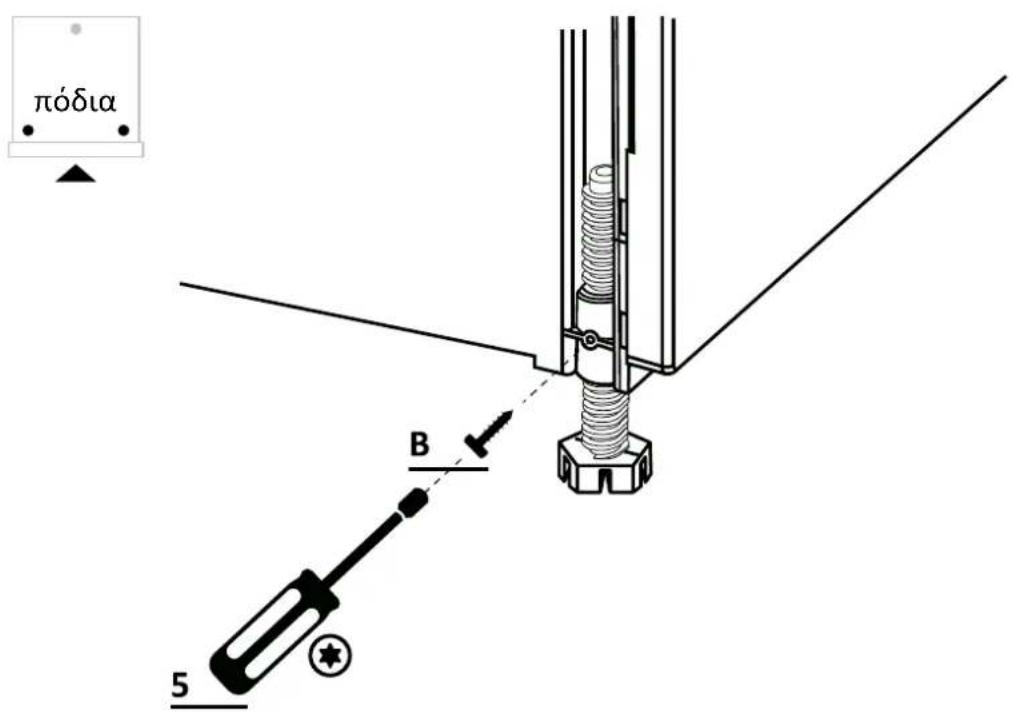

7.7 Στερέωση των μπροστινών ποδιών

Αφού ελέγξετε όλες τις μετρήσεις, στερεώστε μόνιμα τα μπροστινά πόδια για να αποφύγετε το λασκάρισμά τους με την πάροδο του χρόνου. Αυτός ο χειρισμός μπορεί επίσης να γίνει μετά την εγκατάσταση του πάνελ κουζίνας.

7 Οδηγίες εγκατάστασης του πλυντηρίου πιάτων

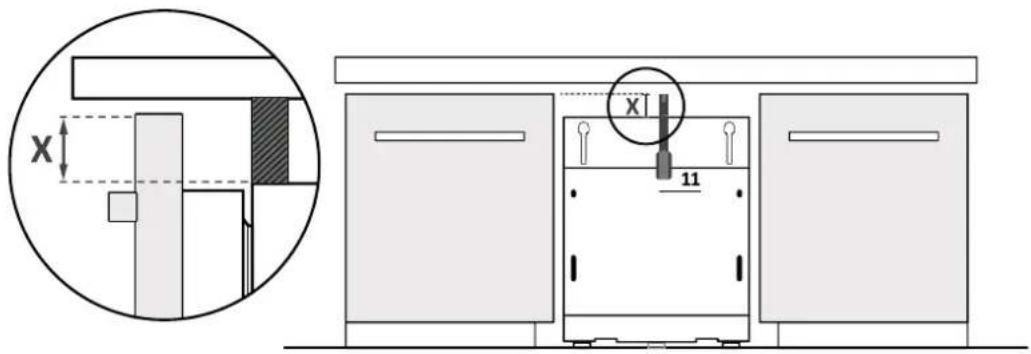

7.8 Προετοιμασία πάνελ

1.

Μετρήστε την απόσταση μεταξύ του άνω άκρου των παρακείμενων πορτών και του πλυντηρίου πιάτων.

Μεταφέρετε τη μέτρηση στο πάνελ κουζίνας και εντοπίστε το κέντρο.

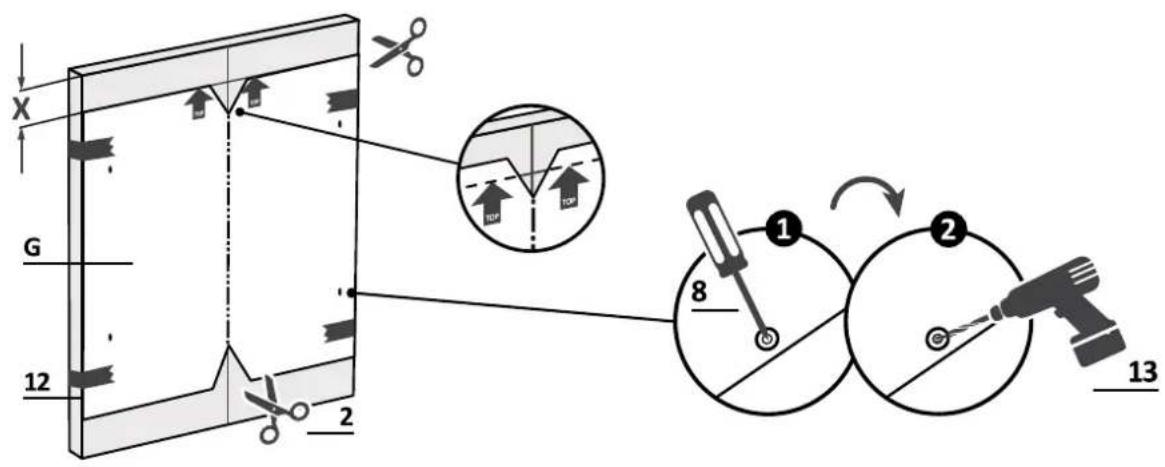

3.

Εφαρμόστε το σχεδιότυπο διάτρησης και ακολουθήστε τις παρεχόμενες οδηγίες.

7.8 Προετοιμασία πάνελ

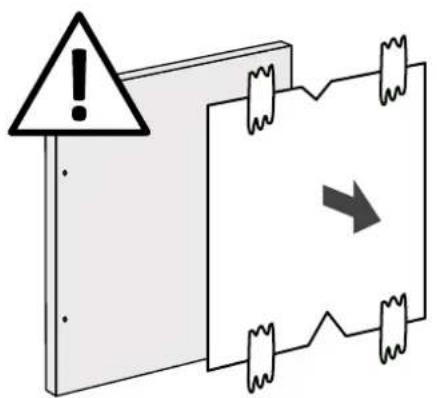

4.

Αφαιρέστε το σχεδιότυπο διάτρησης και εφαρμόστε τα εξαρτήματα.

⚠ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Βεβαιωθείτε ότι οι κεφαλές των βιδών δεν προεξέχουν από την πίσω επιφάνεια του πάνελ, ειδικά αν τοποθετήσετε τη λαβή.

7 Οδηγίες εγκατάστασης του πλυντηρίου πιάτων

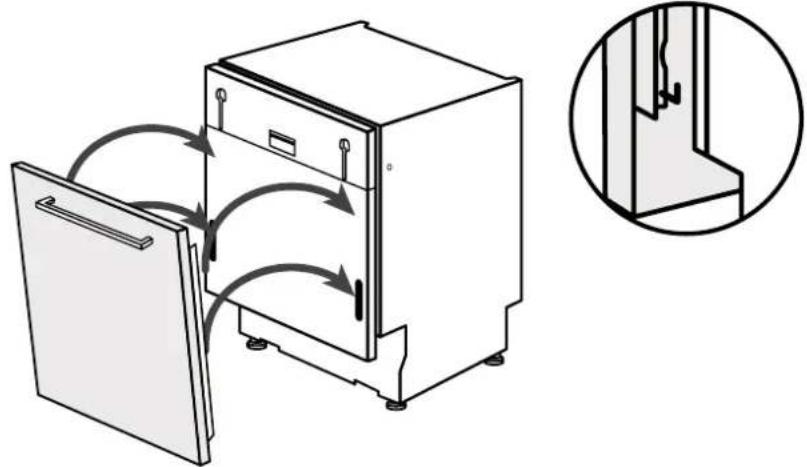

7.9 Εγκατάσταση του πάνελ

1.

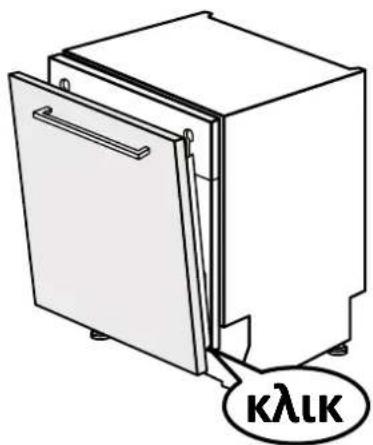

Προσαρτήστε το πάνελ στο πλυντήριο πιάτων.

Στερεώστε το πάνελ στο κάτω μέρος του πλυντηρίου πιάτων.

3.

Στερεώστε το πάνελ στο επάνω μέρος του πλυντηρίου πιάτων.

7.9 Εγκατάσταση του πάνελ

4.

Ανοίξτε την πόρτα του πλυντηρίου πιάτων κρατώντας το κάτω μέροστου πάνελ κουζίνας, στη συνέχεια ξεβιδώστετις κάτωβίδες.

5.

Βεβαιωθείτε ότι το πάνελ έχει εισαχθεί πλήρως. Στερεώστε το πάνελ κουζίνας στο πλυντήριο πιάτων χρησιμοποιώντας τις παρεχόμενες βίδες.

7 Οδηγίες εγκατάστασης του πλυντηρίου πιάτων

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Συνδέστε τώρα το πλυντήριο πιάτων στο δίκτυο ύδρευσης και στο ηλεκτρικό δίκτυο, ακολουθώντας τις οδηγίες του κεφαλαίου 8.

7.10 Στερέωση του πλυντηρίου στην κουζίνα

Οδηγίες για την πλευρική στερέωση του πλυντηρίου πιάτων στα παρακείμενα ντουλάπια.

⚠ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Εάν δεν είναι δυνατή η πλευρική στερέωση του πλυντηρίου πιάτων, χρησιμοποιήστε τα παρεχόμενα υποστηρίγματα και στερεώστε το στον πάγκο εργασίας. Προσέξτε εάν ο πάγκος δεν είναι από ξύλο.

8 Αποχέτευσηνερού και σύνδεση ηλεκτρικής ενέργειας

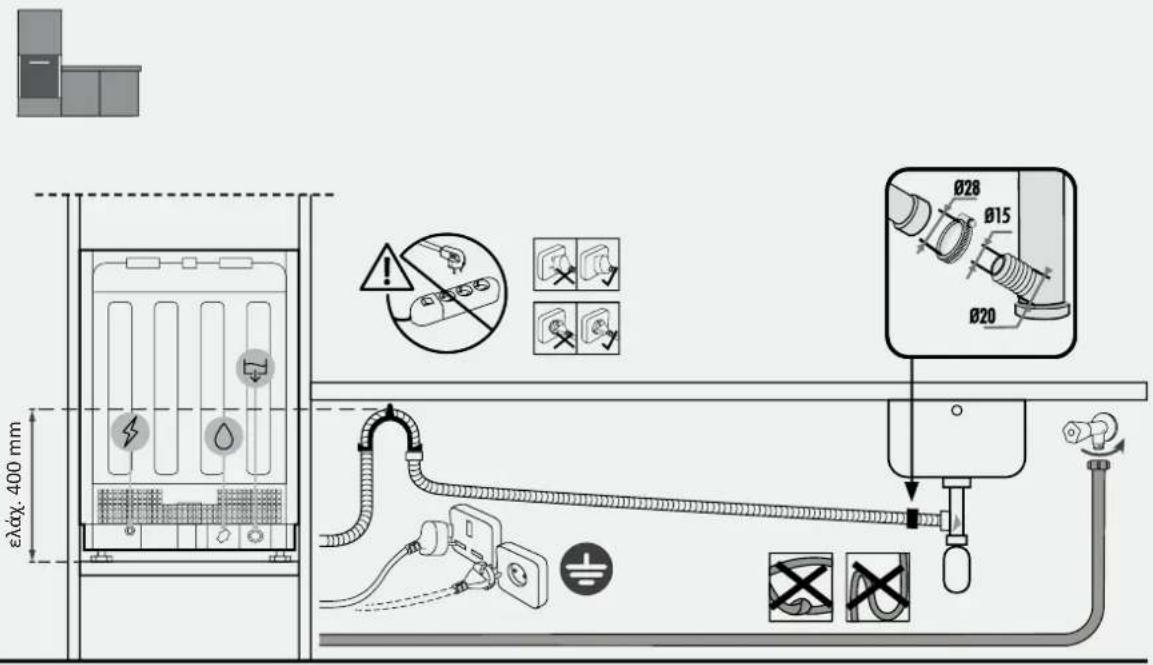

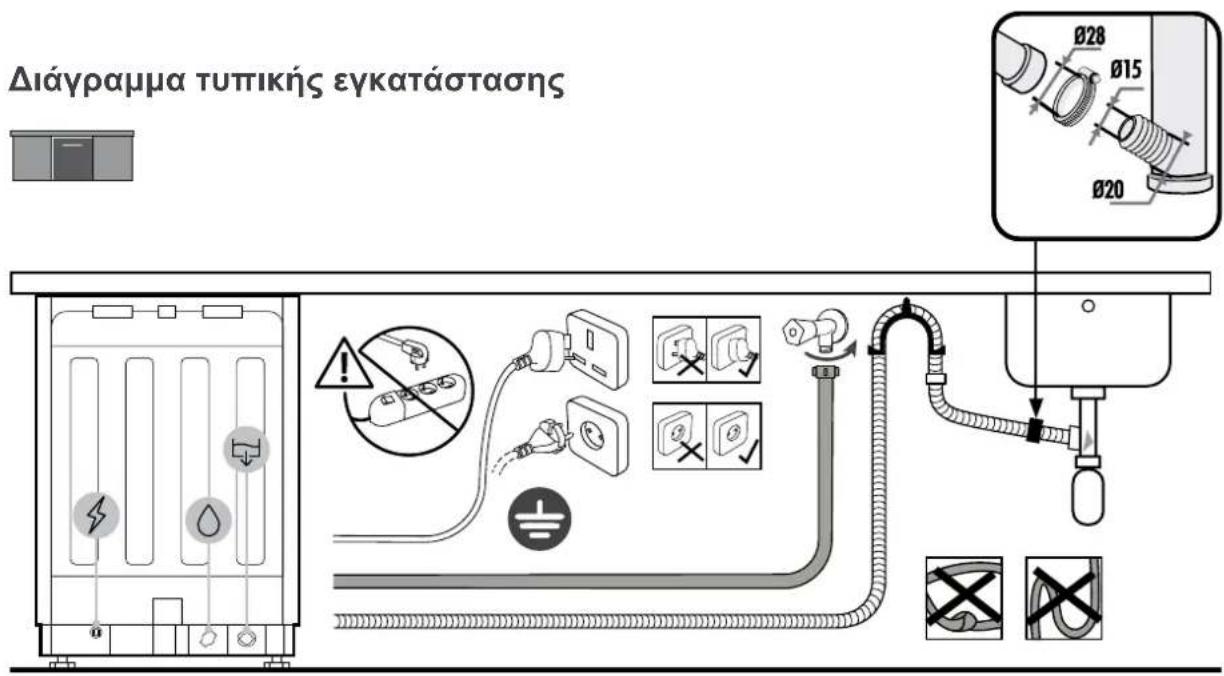

8.1 Διάγραμμα σύνδεσης

Διάγραμμαεγκατάστασης σε στήλη

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Βεβαιωθείτε ότι ηπίεση νερού είναι μεταξύ 0,08 Μρα και 1 Μρα.

8.2 Διατάξεις ασφαλείας

Όλα τα πλυντήρια πιάτων είναι εξοπλισμένα με διάταξη ασφαλείας κατά της υπερχείλισης, η οποία, σε περίπτωση που το νερό υπερβεί την κανονική στάθμη λόγω δυσλειτουργίας, μπλοκάρει αυτόματα τη ροή νερού ή/και αποχετεύει το πλεονάζον νερό.

Βλ. το Εγχειρίδιο χρήσης γιαπερισσότερεζλεπτομέρειες.

Παράδοσηστον χρήστη 9

Στο το τέλος της εγκατάστασης:

• Ενημερώστε τον χρήστη για τις βασικές λειτουργίες.
• Ενημερώστε τον χρήστη για όλες τις πτυχές που σχετίζονται με ασφαλή χρήση και χειρισμό.
• Παραδώστε τα εξαρτήματα και τις οδηγίες χρήσης και συναρμολόγησης στον χρήστη ώστε να τα φυλάξει επιμελώς.

Αφού ολοκληρωθεί η εγκατάσταση, αφαιρέστε την προστατευτική μεμβράνη, την ταινία και όλα τα άλλα υλικά συσκευασίας και αφαιρέστε τα παρεχόμενα αξεσουάρ από το εσωτερικό του προϊόντος.

ΣΗΜΕΙΩΣΗ: Η πραγματική εμφάνιση του προϊόντοςεξαρτάται από το επιλεγμένο μοντέλο.

Αποσυναρμολόγηση πλυντηρίου πιάτων 10

• Αποσυνδέστε το προϊόν από την παροχή ηλεκτρικού ρεύματος και νερού.
• Ξεβιδώστε τις βίδες στερέωσης.
• Ανασηκώστε ελαφρά το προϊόν και τραβήξτε το εντελώς έξω.
• Αυτό το προϊόν δεν προκαλεί ζημιά στα έπιπλα, τα οποία μπορούν επίσης να χρησιμοποιηθούν με μια νέα συσκευή.
