Ta namestitveni priročnik je namenjen proizvajalcem kuhinj, ki bodo vgrajevali te izdelke. Za zagotovitev varnosti in dosego najboljših rezultatov natančno preberite ta priročnik, vključno z varnostnimi navodili, in ga shranite za prihodnjo uporabo. Pred začetkom namestitve si zabeležite serijsko številko, saj je morda potrebna v primeru popravila. Preverite, ali je med prevozom prišlo do poškodb, in se v primeru dvoma pred uporabo posvetujte s tehnikom. Ves embalažni material vedno hranite izven dosega otrok.

i Opomba: Lastnosti in slike, vsebovane v tem dokumentu, so zgolj informativne in se lahko spremenijo brez predhodnega obvestila.

Kazalo

1arnostna opozorila za namestitev p

2 Kje namestiti pomivalni stroj p.3

3 Dimenzije pomivalnega stroja p.4-5

4 Video z navodili za namestitev korak za korakom p.6

5 Drodja za namestitev p.6

6 Dimenzije za vgradnjo p.7

7 Navodila za namestitev pomivalnega stroja p.8 - 17

7.1 Namestitev parnega traku
7.2 Nastavitev višine
7.3 Nastavitev zadnje noge
7.4 Nastavitev višine sprednjih nog
7.5 Nastavitev nagiba
7.6 Vstavitev v vgradni predal
7.7 Pritrditev sprednjih nog
7.8 Priprava plošče
7.9 Namestitev plošče
7.10 Pritrditev stroja na kuhinjo

8 Priključitev na vodovodno in električno omrežje p.18 - 19

8.1 Priključni načrt
8.2 Varnostne naprave

9 Dostava uporabniku p.19

10 Razstavljanje pomivalnega stroja p.19

3 Dimenzije pomivalnega stroja

Dimenzije v mm

Sprednji aksonometrični pogled na izdelek

555 598 818-898 120-200 110 40 120

Sprednji aksonometrični pogled z vratci kuhinje

675-730 595-596 16-22

⚠ POZOR: će je kuhinjski panel težji od 9 kg, obrnite se na servis;

Dimenzije v mm

Zadnji pogled

818 0 - 80 ~ 1350 mm Električno napajanje ~ 1500 mm Dovod vode ~ 1700 mm Odvajanje vode

Stranski pogled

1200 690

4 Video z navodili za namestitev korak za korakom

Namestitveni video si lahko ogledate s skeniranjem QR kode:

ali s klikom na naslednji

2-3h

5 Orodja za namestitev

Potrebna orodja

1 2 3 4 5 6 7 8 9 10 Ch 26 PZ 2 PH 2 Torx T15 9 mm 11 12 13 Ø 2 mm Gloved Hand

Orodja, ki so priložena izdelku

4X A Ø 3,9 X 38 B Ø 4 X 13 2X T15 C Ø 4 X 15 12X + D Ø 3,5 X 16 2X + E 2X F G H 2X

Dimenzije v mm

Aksonometrični pogled

min. 555 820-900 600 A

A

7 Navodila za namestitev pomivalnega stroja

7.1 Namestitev parnega traku

Namestite trak pod delovno ploščo in ob straneh sosednjih omaric.

1.

E

2.

7.2 Nastavitev višine

Nagnite pomivalni stroj tako, da dvignete zadnji del za približno 10 cm.

7.3 Nastavitev zadnje noge

Nastavite višino zadnje noge s sprednje strani stroja, kot je prikazano.

foot UP DOWN

7 Navodila za namestitev pomivalnega stroja

7.4 Nastavitev višine sprednjih nog

Delujte neposredno na sprednje noge. Po potrebi rahlo dvignite pomivalni stroj.

7.5 Nastavitev nagiba

Poravnajte pomivalni stroj v navpični in vodoravni ravnini.

7.6 Vstavitev v vgradni predal

Vstavite pomivalni stroj v vgradno nišo in preverite mere ter tolerance.

7.7 Pritrditev sprednjih nog

Po preverjanju vseh mer trajno pritrdite sprednje noge, da se sčasoma ne zrahljajo. To dejanje je možno izvesti tudi po namestitvi kuhinjskega panela.

feet B 5

7 Navodila za namestitev pomivalnega stroja

7.8 Priprava plošče

1.

Izmerite razdaljo med zgornjim robom sosednjih vratc in pomivalnim strojem;

⚠ POZOR: Preprečite, da bi glave vijakov štrlele iz zadnje strani panela pri nameščanju ročaja;

7 Navodila za namestitev pomivalnega stroja

7.9 Namestitev plošče

1.

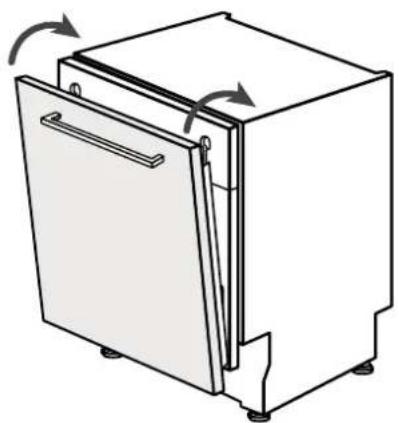

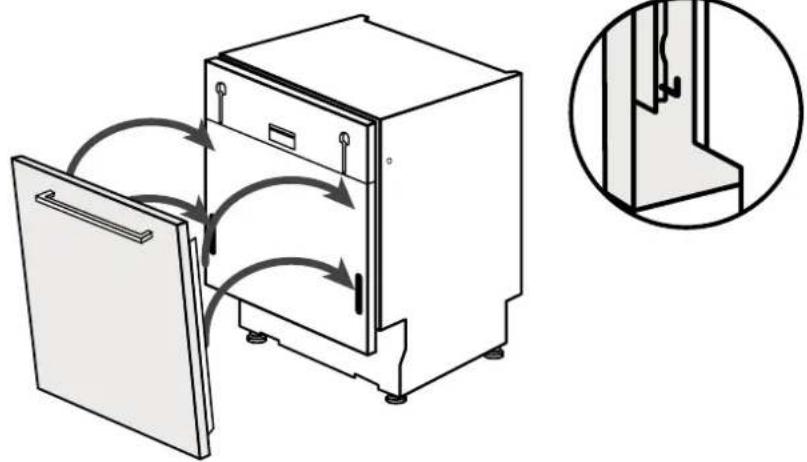

Pripnite panel na pomivalni stroj;

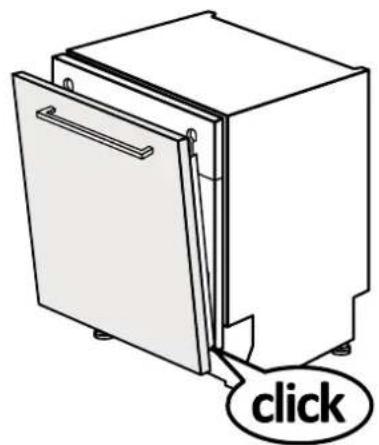

Pritrdite panel na spodnji del pomivalnega stroja;

click

3.

Pritrdite panel na zgornji del pomivalnega stroja;

Odprite vrata pomivalnega stroja in držite spodnji del kuhinjskega panela, nato odvijte spodnje vijake;

Prepričajte se, da je panel popolnoma vstavil; pritrdite kuhinjski panel na po-mivalni stroj z uporabo priloženih vijakov.

4 M A

7 Navodila za namestitev pomivalnega stroja

⚠ POZOR: Povežite pomivalni stroj zdaj na vodovodno in električno omrežje, ob upoštevanju navodil v poglavju 8.

7.10 Pritrditev stroja na kuhinjo

Navodila za pritrditev pomivalnega stroja na stran sosednjih omaric.

8 Priključitev na vodovodno in električno omrežje

8.1 Shema povezave

Standardna namestitvena shema Ø28 Ø15 Ø20

Shema vgradnje v stolpec

min. 400 mm Ø28 Ø15 Ø20

OPOZORILO: Prepričajte se, da je vodni tlak med 0,08 in 1 Mpa.

8.2 Varnostne naprave

Vsi pomivalni stroji so opremljeni z varnostno napravo proti prelitju, ki v primeru preseganja običajne ravni vode zaradi okvare samodejno ustavi dotok vode in/ali izpusti presežek.

Za več informacij glejte uporabniški priročnik.

Dostava uporabniku

9

Na koncu namestitve:

• Obvestite uporabnika o bistvenih funkcijah;
• Obvestite uporabnika o vseh pomembnih vidikih varne uporabe in ravnanja;
• Uporabniku izročite dodatke ter navodila za uporabo in montažo za skrbno hrambo.

Po končani namestitvi odstranite zaščitno folijo, trak in vse druge embalažne materiale ter iz notranjosti pomivalnega stroja odstranite priložene dodatke.

Opomba: Dejanski videz izdelka je odvisen od izbranega modela.

Razstavljanje pomivalnega stroja

10

• Odklopite izdelek iz električnega in vodovodnega omrežja;
• Odvijte vijake za pritrditev;

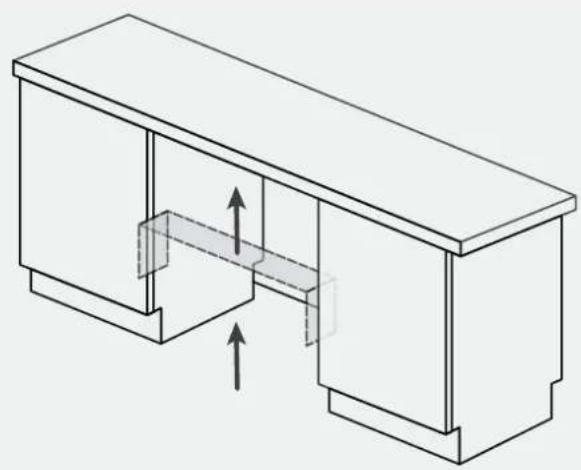

• Rahlo dvignite izdelek in ga popolnoma izvlecite;
• Ta izdelek ne poškoduje pohištva, ki ga je mogoče uporabljati tudi z novim aparatom.
