ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PPKS 35 B3 PARKSIDE

ΚΟΦΤΗΣ ΚΥΚΛΙΚΗΣ ΚΟΠΗΣ

Υποδείξεις χειρισμού και ασφαλείας

Μεταφρασή των αυθεντικών οδηγιών λειτουργίας

i

GR/CY Σελίδα 166 Υποδείξεις χειρισμού και ασφαλείας

A 1 2 3 2 4 5

B C 2 3 4

Πίνακας των χρησιμοποιούμενων εικονοσυμβόλων 167

Εισαγωγή 167

Προβλεπόμενη χρήση 168

Περιεχόμενο συσκευασίας...... 168

Περιγραφή εξαρτημάτων....169

Τεχνικά χαρακτηριστικά 170

Υποδείξεις ασφαλείας......170

Τοποθέτηση του κόφτη κυκλικής κοπής .... 171

Χρήση του κόφτη κυκλικής κοπής...... 171

Οδηγίες για τη μετατροπή......172

Καθαρισμός......174

Αποθήκευση......174

Υποδείξεις για το περιβάλλον και πληροφορίες απόρριψης......174

Σέρβις....175

Πίνακας των χρησιμοποιούμενων εικονοσυμβόλων
	Πριν από τη χρήση, διαβάστε σχολαστικά και πλήρως τις οδηγίες χρήσης αυτού του προϊόντος.
	Απορρίψτε τη συσκευασία και τη συσκευή με τρόπο φιλικό προς το περιβάλλον!
	Απορρίψτε τη συσκευασία και τη συσκευή με τρόπο φιλικό προς το περιβάλλον!
	Σημαντική υπόδειξη!

Κόφτης κυκλικής κοπής PPKS 35 B3

- Εισαγωγή

Συγχαρητήρια! Αποφασίσατε να αποκτή- σετε ένα προϊόν υψηλής ποιότητας.

Οι οδηγίες χρήσης αποτελούν αναπό-

σπαστο μέρος αυτού του προϊόντος.

Περιέχουν σημαντικές υποδείξεις για την ασφάλεια, τη χρήση και την απόρριψη. Εξοικειωθείτε πριν από τη χρήση του προϊόντος με όλες τις υποδείξεις χειρισμού και ασφαλείας. Χρησιμοποιείτε το προϊόν μόνο σύμφωνα με τις περιγραφές και για τα αναφερόμενα πεδία χρήσης. Φυλάξτε καλά αυτές τις οδηγίες χρήσης και παραδίδετε

óla ta έγγραφα κατά την παραχώρηση του προϊόντος σε τρίτους. Η θέση σε λειτουργία αυτού του προϊόντος επιτρέπεται να πραγματοποιείται μόνο από ενημερωμένα πρόσωπα.

Οποιαδήποτε χρήση η οποία αποκλίνει από την προβλεπόμενη απαγορεύεται και ενδέχεται να είναι επικίνδυνη. Ζημιές οι οποίες οφείλονται σε παράβλεψη των οδηγιών ή εσφαλμένη χρήση δεν εμπίπτουν στο πεδίο ευθύνης του κατασκευαστή. Η συσκευή δεν προορίζεται για επαγγελματική χρήση.

ΔΙΑΤΗΡΕΙΤΕ ΤΟ ΠΡΟΪΟΝ ΜΑΚΡΙΑ ΑΠΟ ΠΑΙΔΙΑ!

- Προβλεπόμενη χρήση

Ο κόφτης κυκλικής κοπής PPKS 35 Β3 προβλέ-πεται για τη χρήση με τους κόφτες πλάσματος PPS 40 και PPSK 40 της Parkside. Με τη βοήθεια του κόφτη κυκλικής κοπής μπορούν να εκτελεστούν κυκλικές τομές, η διάμετρος είναι ρυθμιζόμενη αδιαβάθμητα σε ένα εύρος από περ. 15 cm έως 60 cm. Το κεντράρισμα μπορεί να πραγματοποιηθεί κατ' επιλογή με μαγνήτη ή μεταλλική ακίδα (στην προετοιμασία με πόντα). Προσέξτε σχετικά με τα πάχη υλικού τις οδηγίες χρήσης του χρησιμοποιούμενου κόφτη πλάσματος.

- Περιεχόμενο συσκευασίας

1 κόφτης κυκλικής κοπής PPKS 35 B3

1 μαγνητική βάση
1 μεταλλική ακίδα
1 βίδα στερέωσης
1 εγχειρίδιο με οδηγίες χρήσης
1 δαχτυλίδι βακελίτη
1 kλειδί άλεν

- Περιγραφή εξαρτημάτων

ΥΠΟΔΕΙΞΗ!

▶ Αμέσως μετά την αφαίρεση της συσκευασίας, ελέγχετε πάντοτε την πληρότητα των παραδιδόμενων υλικών καθώς και την άψογη κατάσταση του αξεσουάρ. Μην χρησιμοποιήσετε το αξεσουάρ αν έχει ζημιά.

- Τεχνικά χαρακτηριστικά

Μήκος: 35,3 cm

Πλάτος: 4,2 cm

'Υψος: 5,4 cm

Βάρος: περ. 310 g

Διάμετρος κοπής: περ. 15-60 cm

- Υποδείξεις ασφαλείας

Μην στερεώνετε τον μαγνήτη ποτέ στον ίδιο κόφτη πλάσματος ή στο περίβλημά του. Διαβάστε πριν από τη χρήση ολόκληρες τις οδηγίες χρήσης του κόφτη κυκλικής κοπής PPKS 35 B2 και τις οδηγίες χρήσης του χρησιμοποιούμενου κόφτη πλάσματος. Δεν επιτρέπεται να καταλήξουν μέρη του σώματος (π.χ. δάχτυλα) ανάμεσα στους μαγνήτες και σε μαγνητικές επιφάνειες.

Κίνδυνος σύνθλιψης!

Προσέξτε οπωσδήποτε τις υποδείξεις ασφαλείας του κόφτη πλάσματος!

Ελέγξτε τον κόφτη κυκλικής κοπής πριν από την τοποθέτηση στον κόφτη πλάσματος. Δεν επιτρέπεται η χρήση εξαρτημάτων που έχουν υποστεί ζημιά.

- Τοποθέτηση του κόφτη κυκλικής κοπής

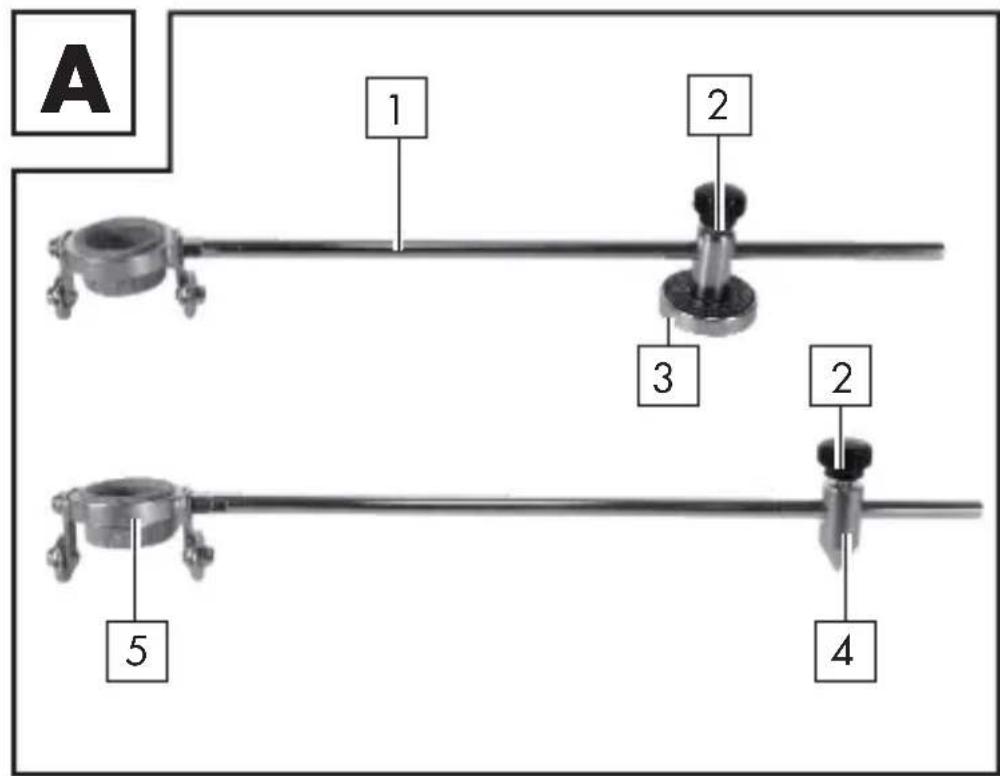

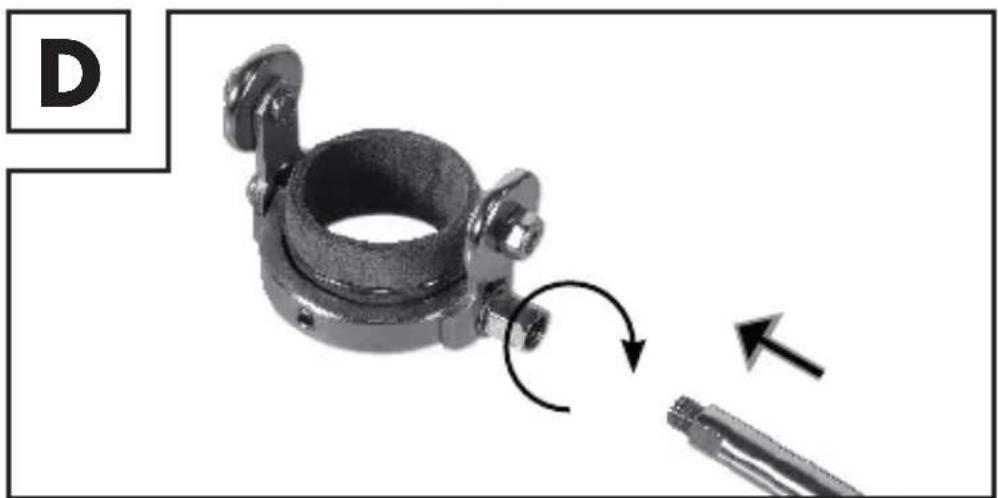

Βιδώστε τη ράβδο του κόφτη κυκλικής κοπής 1 στη βάση καυστήρα με εσωτερικό δαχτυλίδι βακελίτη 5 (εικ. D). Τοποθετήστε τώρα τη μαγνητική βάση 3 ή τη μεταλλική ακίδα 4 όπως στην εικόνα A.

ΥΠΟΔΕΙΞΗ! Ο βακελίτης είναι ένα ανθεκτικό, θερμοάντοχο πλαστικό.

- Χρήση του κόφτη κυκλικής κοπής

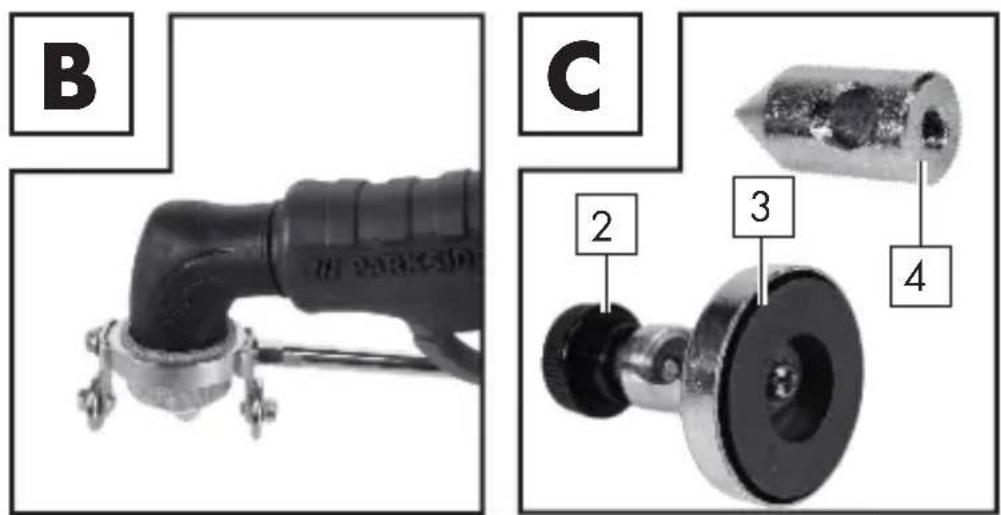

Στερεώστε τον κόφτη κυκλικής κοπής 1 με τη μαγνητική βάση 3 ή με τη μεταλλική ακίδα 4 (σε περίπτωση προετοιμασίας με την πόντα) στη μεταλλική επιφάνεια που πρόκειται να επεξεργαστείτε. Πριν μπορέσετε να εισάγετε τον πυρσό πλάσματος της συσκευής κοπής με πλάσμα 5 PPS 40 B3 καθώς και το πακέτο εύκαμπτων σωλήνων με έναυση πιλοτικού τόξου PSPP 5 A1 στην τσιμπίδα πλάσματος με εσωτερικό δαχτυλίδι βακελίτη 5, πρέπει πρώτα να απομακρύνετε τον αποστάτη του πυρσού πλάσματος, πιέζοντας τον όπως στην εικ. Η από το κεραμικό υλικό. Μπορείτε τώρα να εισάγετε τον καυστήρα πλάσματος, όπως στην εικόνα Β, στη βάση καυστήρα με εσωτερικό δαχτυλίδι βακελίτη 5. Με τη βίδα στερέωσης 2 στη μαγνητική βάση 3/ μεταλλική ακίδα 4 μπορείτε να ρυθμίζετε αδιαβάθμητα τη

διάμετρο της κοπής του κόφτη κυκλικής κοπής 1 . Προσέξτε κατά τη ρύθμιση μιας πολύ μικρής διαμέτρου, ώστε ο καυστήρας πλάσματος να μην συγκρούεται με τη βίδα στερέωσης 2 κατά τη λειτουργία (εικ. Ε). Μην στερεώνετε το μαγνητικό πόδι 3 ποτέ στον ίδιο τον κόφτη πλάσματος ή στο περίβλημά ή σε άλλες ηλεκτρικές συσκευές. Προσέξτε ώστε να μην ακουμπήσετε τον καυστή- pa πλάσματος.

ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ!

- Οδηγίες για τη μετατροπή

Το προτοποθετημένο εσωτερικό δαχτυλίδι βακελίτη με τη μεγαλύτερη εσωτερική διάμετρο 10 της τσιμπίδας πυρσού με εσωτερικό δαχτυλίδι βακελίτη 5 είναι συμβατό με τους πυρσούς πλάσματος πιλοτικού τόξου της συσκευής κοπής με πλάσμα PPS 40 B3 καθώς και με το πακέτο εύκαμπτων σωλήνων με έναυση πιλοτικού τόξου PSPP 5 A1. Με την αντικατάσταση του τοποθετημένου εσωτερικού δαχτυλίδιού βακελίτη με τη μεγαλύτερη εσωτερική διάμετρο 10 με το εσωτερικό δαχτυλίδι βακελίτη με τη μικρότερη εσωτερική διάμετρο 9, το οποίο υπάρχει στη συσκευασία, μπορεί να μετατραπτεί ο κόφτης κυκλικής κοπής 1 για χρήση με τον πυρσό πλάσματος επαφής της συσκευής κοπής με πλάσμα PPSK 40 καθώς και με το PPS 40 A1 + B2.

Μετατροπή:

Λύστε αρχικά τη βίδα 7 με το κλειδί άλεν 6.

Αφαιρέστε το δαχτυλίδι ασφάλισης 8.

Χρησιμοποιήστε για αυτόν τον σκοπό εάν είναι απαραίτητο ένα ίσιο κατσαβίδι.

ΠΡΟΣΟΧΗ! ΔΕΝ ΕΠΙΤΡΕΠΕΤΑΙ ΝΑ ΚΑΤΑΛΗΞΟΥΝ ΤΑ ΔΑΧΤΥΛΑ ΣΑΣ ΣΤΟ

ΑΝΟΙΓΜΑ ΤΟΥ ΔΑΧΤΥΛΙΔΙΟΥ ΑΣΦΑΛΙΣΗΣ 8. ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ!

Μετά την αφαίρεση του δαχτυλιδιού ασφάλισης 8 μπορείτε να αφαιρέσετε προς τα επάνω από την τσιμπίδα πυρσού 5 χωρίς δυσκολία το εσωτερικό δαχτυλίδι βακελίτη με τη μεγαλύτερη εσωτερική διάμετρο 10. Τοποθετήστε τώρα το εσωτερικό δαχτυλίδι βακελίτη με τη μικρότερη εσωτερική διάμετρο 9 επίσης από πάνω στην τσιμπίδα πυρσού 5. Η παχύτερη ακμή του εσωτερικού δαχτυλιδιού βακελίτη πρέπει να είναι στραμμένη προς τα επάνω, ενώ η εσοχή προς τα κάτω. Τοποθετήστε ξανά τη βίδα 7 και σφίξτε τη με το κλειδί άλεν 6. Στερεώστε τώρα το εσωτερικό δαχτυλίδι βακελίτη με τη μικρότερη εσωτερική διάμετρο 9 τοποθετώντας το δαχτυλίδι ασφάλισης 8. Χρησιμοποιήστε εάν χρειάζεται ένα ίσιο κατσαβίδι και βεβαιωθείτε ότι το δαχτυλίδι ασφάλισης 8 ασφαλίζει σωστά στην εσοχή του εσωτερικού δαχτυλιδιού βακελίτη με τη μικρότερη εσωτερική διάμετρο 9

Μια εκ νέου επαναφορά στο εσωτερικό δαχτυλίδι βακελίτη με μεγαλύτερη διάμετρο 10

πραγματοποιείται με την αντίστροφη σειρά.

Ακολουθήστε τώρα τις οδηγίες από το κεφάλαιο "Τοποθέτηση του κόφτη κυκλικής κοπής" στις οδηγίες χρήσης του κόφτη κυκλικής κοπής.

- Καθαρισμός

Καθαρίστε το προϊόν με ένα μαλακό, βρεγμένο πανί. Μην χρησιμοποιείτε ισχυρά ή διαβρωτικά καθαριστικά.

- Αποθήκευση

Φυλάτε τη συσκευή σε στεγνό χώρο και μακριά από παιδιά.

- Υποδείξεις για το περιβάλλον και πληροφορίες απόρριψης

Η συσκευή, ο πρόσθετος εξοπλισμός και η συσκευασία θα πρέπει να προωθούνται για ανακύκλωση με τρόπο φιλικό προς το περιβάλλον.

Προσέξτε τη σήμανση στα υλικά συσκευα- σίας και διαθέστε τα ενδεχομένως ξεχωρι- στά στα απορρίμματα.

Τα υλικά συσκευασίας επισημαίνονται με συντμήσεις (a) και ψηφία (b) με την ακόλουθη σημασία:

1–7: Πλαστικά, 20–22: Χαρτί και χαρτόνι,

80–98: Συνδετικά υλικά.

• Σέρβις

Υπόδειξη:

Στη διεύθυνση www.lidl-service.com

μπορείτε να κατεβάσετε αυτό και πολλά άλλα εγχειρίδια, βίντεο προϊόντων και

λογισμικό.

Με αυτόν τον κωδικό QR μεταβαίνετε απευθείας στη σελίδα του σέρβις της Lidl (www.lidl-service.com) και μπορείτε να ανοίξετε τις οδηγίες χρήσης εισάγοντας τον αριθμό προϊόντος (IAN) 365027.

PDF ONLINE www.lidl-service.com

Τρόποι επικοινωνίας:

GR, CY

Όνομα: C. M. C. GmbH

Iστοσελίδα: www.cmc-creative.de

E-Mail: [e-mail]

Τηλέφωνο: 801 5000 019

'Εδρα: Γερμανία

IAN 365027\_2204

Λάβετε υπόψη ότι η ακόλουθη διεύθυνση δεν είναι η διεύθυνση για το σέρβις. Επικοινωνήστε αρχικά με την προαναφερόμενη υπηρεσία σέρβις.

Διεύθυνση:

C. M. C. GmbH

Katharina - Loth - Str. 15

DE - 66386 St. Ingbert

ГЕРMANIA

Παραγγελία ανταλλακτικών:

πληροφοριών: 07/2022

Ident.-No.: PPKS35B3072022-OS
