ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FWM04DATVS DAIKIN

ΗΛΕΚΤΡΟΝΙΚΟΣ ΕΛΕΓΧΟΣ ΓΙΑ ΤΕΡΜΑΤΙΚΑ ΥΔΡΟΝΙΟΥ Εγχειρίδιο εγκατάστασης και χρήσης

EL

CE

SOMMARIO

SIMBOLI DI SICUREZZA....1

AVVERTENZE GENERALI 1

CARATTERISTICHE PRINCIPALI 2

ΣΥΜΒΟΛΑ ΑΣΦΑΛΕΙΑΣ ....1

ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ......1

ΚΥΡΙΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ......2

ΚΥΡΙΕΣ ΛΕΙΤΟΥΡΓΙΕΣ ......2

ТЕРМАТИКО ХРНЗТН ......3

ПАНКТРОЛОГЮ.... 3

ΕΝΕΡΓΟΙ ΣΥΝΔΥΑΣΜΟΙ ΠΛΗΚΤΡΩΝ 4

ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΤΗΣ ΜΟΝΑΔΑΣ 4

ΤΡΟΠΟΠΟΙΗΣΗ ΣΕΤ ΘΕΡΜΟΚΡΑΣΙΑΣ ΚΑΙ ΤΑΧΥΤΗΤΑΣ ΑΕΡΙΣΜΟΥ 4

ΤΡΟΠΟΠΟΙΗΣΗ ΤΩΝ ΤΡΟΠΩΝ ΛΕΙΤΟΥΡΓΙΑΣ 4

ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ ΕΖΟΝΟΜΥ ...... 5

ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΤΗΣ ΕΠΕΜΒΑΣΗΣ ΤΩΝ ΗΛΕΚΤΡΙΚΩΝ ΑΝΤΙΣΤΑΣΕΩΝ ...... 5

ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΤΟΥ ΕΛΕΓΧΟΥ ΕΛΑΧΙΣΤΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΠΕΡΙΒΑΛΛΟΝΤΟΣ......5

ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΤΟΥ ΕΛΕΓΧΟΥ ΤΗΣ ΥΓΡΑΣΙΑΣ ΠΕΡΙΒΑΛΛΟΝΤΟΣ...... 5

ΤΡΟΠΟΠΟΙΗΣΗ ΤΟΥ ΣΕΤ ΥΓΡΑΣΙΑΣ 5

ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΤΩΝ ΧΡΟΝΙΚΩΝ ΖΩΝΩΝ ...... 6

ΕΜΦΑΝΙΣΗ ΤΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΝΕΡΟΥ ...... 6

ΕΜΠΛΟΚΗ/ΑΠΕΜΠΛΟΚΗ ΤΟΥ ΠΛΗΚΤΡΟΛΟΓΙΟΥ ...... 6

ΕΜΦΑΝΙΣΗ ΩΡΑΣ ΚΑΙ ΗΜΕΡΟΜΗΝΙΑΣ......6

ΤΡΟΠΟΠΟΙΗΣΗ ΤΩΝ ΔΕΔΟΜΕΝΩΝ ΤΟΥ ΡΟΛΟΓΙΟΥ ...... 6

ΔΙΑΜΟΡΦΩΣΗ ΤΩΝ ΧΡΟΝΙΚΩΝ ΖΩΝΩΝ ...... 6

MENOY KAI KATALOGOI PARAMETPQN ....7

ΜΕΝΟΥ ΔΙΑΜΟΡΦΩΣΗΣ 7

MENOY PYOMIŠHΣ 9

MENOY SETUP 9

ΛΟΓΙΚΕΣ ΡΥΘΜΙΣΗΣ 10

ΜΕΤΑΓΩΓΗ ΨΥΞΗΣ/ΘΕΡΜΑΝΣΗΣ......10

ΑΕΡΙΣΜΟΣ......10

ВАЛВІДА....13

ΗΛΕΚΤΡΙΚΗ ΑΝΤΙΣΤΑΣΗ ....14

ECONOMY....14

ΕΛΕΓΧΟΣ ΕΛΑΧΙΣΤΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ....14

ΑΦΥΓΡΑΝΣΗ....15

ΣΥΝΑΓΕΡΜΟΙ......15

ΔΙΚΤΥΑ ΚΑΙ ΣΥΝΕΚΤΙΚΟΤΗΤΑ 16

ΣΥΝΔΕΣΗ ΜΕ ΣΥΣΤΗΜΑ ΕΠΟΠΤΕΙΑΣ (ΛΥΣΗ ΕΞΩΤΕΡΙΚΟ ΣΥΣΤΗΜΑ ΕΛΕΓΧΟΥ) ......16

ΛΥΣΕΙΣ ΔΙΚΤΥΟΥ "SMALL"......18

ΜΙΚΤΟ ΔΙΚΤΥΟ......20

ΣΗΜΑΣΙΑ ΤΩΝ LED ......20

TEXNIKA ΔΕΔΟΜΕΝΑ....20

ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΣΥΝΤΗΡΗΣΗ ......20

ΕΓΚΑΤΑΣΤΑΣΗ ΑΙΣΘΗΤΗΡΩΝ......20

ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΑΙΣΘΗΤΗΡΑ ΑΕΡΑ ΡΕΜΡΤΑ....20

ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΑΙΣΘΗΤΗΡΑ ΥΓΡΑΣΙΑΣ....21

ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΑΙΣΘΗΤΗΡΑ ΝΕΡΟΥ ....21

ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΤΕΡΜΑΤΙΚΟΥ ΧΡΗΣΤΗ ......23

ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΚΑΡΤΑΣ Ι/Ο......23

ΗΛΕΚΤΡΟΝΙΚΕΣ ΣΥΝΔΕΣΕΙΣ ......24

ΕΓΚΑΤΑΣΤΑΣΗ....24

ΠΙΝΑΚΑΣ Ι/Ο ΤΗΣ ΚΑΡΤΑΣ ......24

ΗΛΕΚΤΡΙΚΟ ΣΧΗΜΑ ......25

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΚΡΑΤΗΣΤΕ ΧΩΡΙΣΤΑ ΤΑ ΔΕΔΟΜΕΝΑ ΚΑΛΩΔΙΩΝ ΑΠΟ ΕΚΕΙΝΑ ΤΗΣ ΙΣΧΥΟΣ

ΣΥΜΒΟΛΑ ΑΣΦΑΛΕΙΑΣ

ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ

ΠΡΟΣΟΧΗ

ΚΙΝΔΥΝΟΣ ΤΑΣΗΣ

DO NOT PULL

DO NOT FORCE

ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ

Κρατήστε αυτό το εγχειρίδιο ακέραιο και σε καλή κατάσταση για όλη τη διάρκεια ζωής του μηχανήματος

Διαβάστε προσεκτικά όλες τις πληροφορίες που περιέχονται σε αυτό το εγχειρίδιο δίνοντας ιδιαίτερη προσοχή στα μέρη που επισημαίνονται με τις επιγραφές "Σημαντικό" και "Προσοχή". Η μη τήρηση των οδηγιών μπορεί να προκαλέσει ζημιές σε πρόσωπα ή στο μηχάνημα.

Σε περίπτωση δυσλειτουργιών συμβουλευτείτε αυτό το εγχειρίδιο και αν χρειάζεται επικοινωνήστε με το πιο κοντινό κέντρο τεχνικής υποστήριξης Daikin S.p.A.

Εγκατάσταση και εργασίες συντήρησης πρέπει να γίνονται από εξειδικευμένο προσωπικό, εκτός αν αναφέρεται διαφορετικά σε αυτό το εγχειρίδιο.

Πριν από οποιαδήποτε επέμβαση στη μονάδα, αφαιρέστε την τάση από το μηχάνημα.

Η μη τήρηση των κανόνων που αναφέρονται στο εγχειρίδιο οδηγεί στην άμεση ακύρωση της εγγύησης.

Η Daikin S.p.A. αποποιείται κάθε ευθύνη για οποιαδήποτε βλάβη που προέρχεται από την ακατάλληλη χρήση του μηχανήματος ή από την μη τήρηση των κανόνων που αναφέρονται σε αυτό το εγχειρίδιο και επί της μονάδας.

Η συσκευή αυτή δεν πρέπει να χρησιμοποιείται από παιδιά ή από άτομα άπειρα ή απροετοίμαστα ή με σωματικά, αισθητηριακά ή διανοητικά προβλήματα, χωρίς επίβλεψη.

Προσέξτε ούτως ώστε τα παιδιά να μην έχουν πρόσβαση στη συσκευή.

'Отан паралäßete τη συσκευή ελέγξτε την κατάσταση της για τυχόν ζημίες κατά τη μεταφορά.

Για την εγκατάσταση και τη χρήση τυχόν εξαρτημάτων ανατρέξτε στις σχετικές τεχνικές κάρτες τους.

ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Η εντολή FWECSA έχει σχεδιαστεί για να ελέγχει όλα τα τερματικά της εγκατάστασης της σειράς Daikin με μονοφασικό ή σε συνδυασμό κινητήρα πολλαπλών ταχυτήτων με ένα inverter για τη διαμόρφωση της ταχύτητας.

Η εντολή FWECSA είναι ένα σύστημα που αποτελείται από:

• Κάρτα 1/0 που περιέχει το κύκλωμα τροφοδοσίας, το σύστημα μικροεπεξεργαστή και τους συνδετήρες (με βίδες που αφαιρούνται) για τη σύνδεση των διατάξεων εισόδου και εξόδου,
• Τερματικό χρήστη που αποτελείται από γραφική οθόνη και πληκτρολόγιο (έξι πλήκτρων) που διαθέτει ρολόι και αισθητήρα για την ανάγνωση της θερμοκρασίας περιβάλλοντος.

Η σύνδεση μεταξύ της κάρτας 1/0 και το τερματικό χρήστη γίνεται μέσω των ειδικών συνδετήρων χρησιμοποιώντας ένα καλώδιο για τη μετάδοση των δεδομένων που έχει ένα ζεύγος συνεστραμμένων και θωρακισμένων αγωγών.

Η εντολή επιτρέπει τη δυνατότητα της σειριακής επικοινωνίας σε δύο τυπολογίες δικτύου:

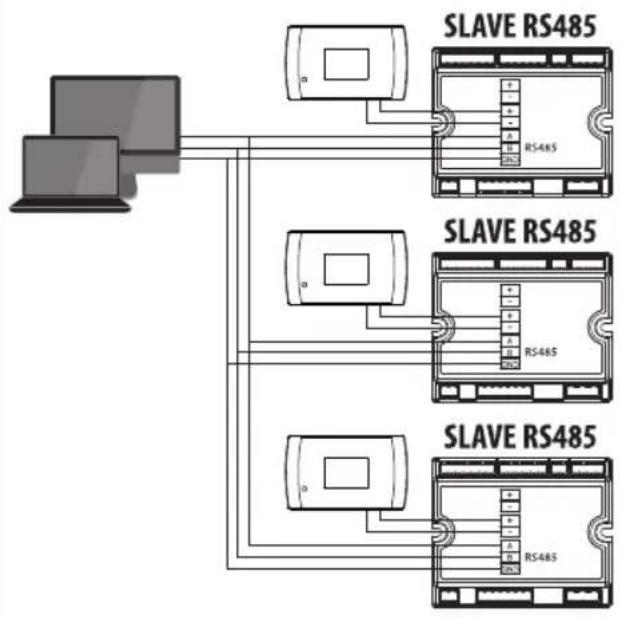

• Λύση Εξωτερικό σύστημα ελέγχου: σύνδεση με ένα εξωτερικό σύστημα εποπτείας με πρωτόκολλο MODBUS RTU σε σειριακό RS485 (για παράδειγμα το σύστημα Εξωτερικό σύστημα ελέγχου Daikin),

• Λύση SMALL: σύνδεση περισσοτέρων εντολών FWECSA σε δύο πιθανές διαμορφώσεις:

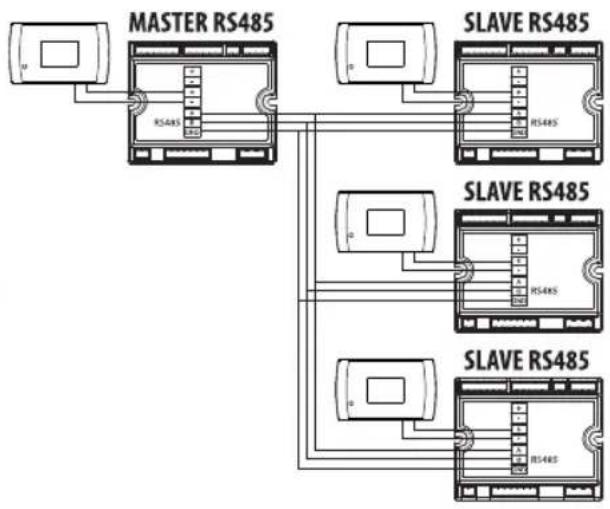

• MASTER/SLAVE στο σειριακό RS485

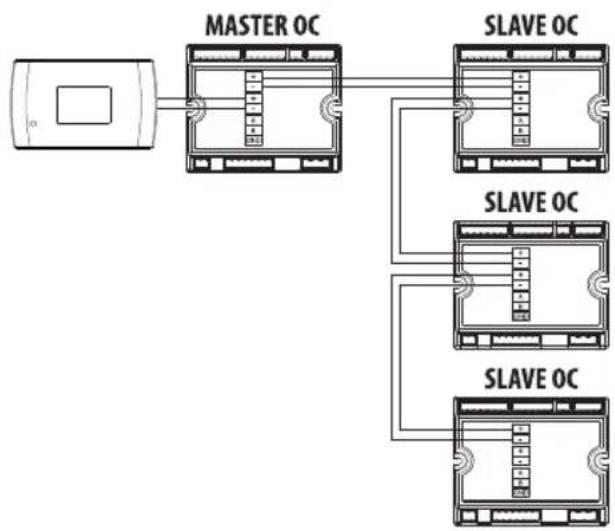

• MASTER/SLAVE στο OC (Φέρουσα Συχνότητα), που μπορεί να γίνει και με την παρουσία μιας λύσης Εξωτερικό σύστημα ελέγχου.

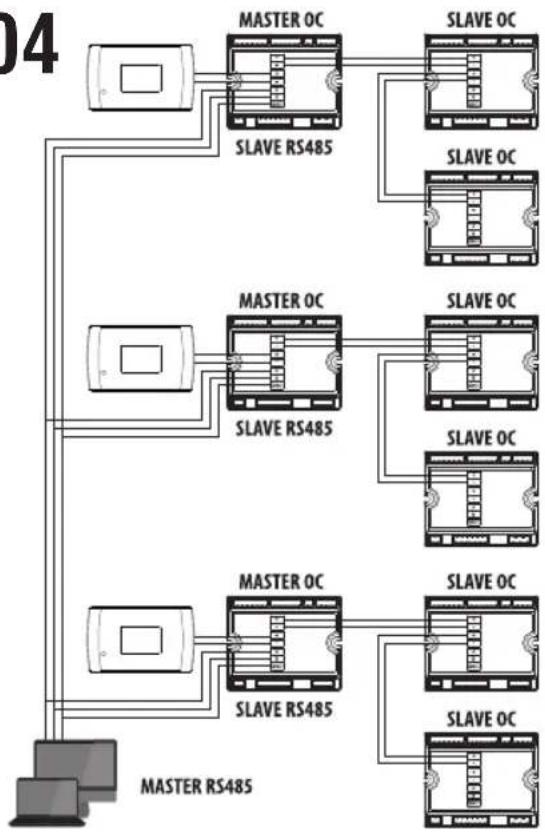

- Λύση μικτό δίκτυο: συνδέσετε πολλαπλές εντολές FWECSA σε διάφορα επίπεδα αυτονομίας:

• Δίκτυο MASTER RS485 (σύστημα εποπτείας ή εξωτερικής FWECSA), την αποστολή οδηγιών στην υποτελή RS485 (που ονομάζεται ζώνη MASTER)?
• Περιοχή MASTER (FWECSA), λαμβάνει οδηγίες από το δίκτυο MASTER RS485, στέλνοντας τις οδηγίες στο σκλάβο OC?
• SLAVE OC δικτύου, λειτουργία όμοια με την κύρια ζώνη.

ΚΥΡΙΕΣ ΛΕΙΤΟΥΡΓΙΕΣ

• Αυτόματη αλλαγή ή χειροκίνητη (που μπορεί να επιλεχθεί από το πληκτρολόγιο) της ταχύτητας του ανεμιστήρα,
• Διαχείριση των βαλβίδων ΟΝ/ΟFF ή διαμορφώσεις για εγκαταστάσεις δύο ή τεσσάρων σωλήνων,
  • Διαχείριση μιας ηλεκτρικής αντίστασης υποστήριξης θέρμανσης,

• Μεταγωγή ΚΑΛΟΚΑΙΡΙ/ΧΕΙΜΩΝΑΣ (= ψύξη/θέρμανοη) με βάση τεσσάρων λειτουργιών:

• χειροκίνητη με πληκτρολόγιο,

• χειροκίνητη από απόσταση (από ψηφιακή είσοδο),
• autómatη σε συνάρτηση με τη θερμοκρασία του νερού,
• αυτόματη σε συνάρτηση με τη θερμοκρασία του αέρα,

• Διαχείριση της λειτουργίας αφύγρανσης,
• Λειτουργία με ΧΡΟΝΙΚΕΣ ΖΩΝΕΣ.

Επιπλέον διαθέτει:

• Ψηφιακή είσοδο εξωτερικής προσυνέναισης (για παράδειγμα: επαφή παραθύρου, ΟΝ/ΟFF απομακρυσμένο, αισθητήρα παρουσίας κλπ.) που μπορεί να ενεργοποιήσει ή να απενεργοποιήσει τη λειτουργία της μονάδας (λογική επαφής: δείτε παραμέτρους διαμόρφωσης κάρτας).
• Ψηφιακή είσοδος για απομακρυσμένη κεντρική μεταγωγή Ψύξης/θέρμανσης (λογική της επαφής: δείτε παραμέτρους διαμόρφωσης κάρτας),
• Ψηφιακή είσοδος για την εκκίνηση της λειτουργίας ECONOMY εξ αποστάσεως (λογική της επαφής: δείτε παραμέτρους διαμόρφωσης κάρτας),

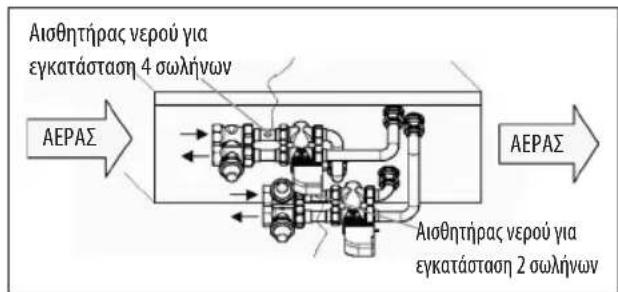

• Αισθητήρας θερμοκρασίας νερού (εξάρτημα), ένας ή δύο (προαιρετικό σε περίπτωση εγκατάστασης σε 4 σωλήνες),
• Αισθητήρας θερμοκρασίας αέρα περιβάλλοντος της σειράς (βρίσκεται μέσα στο τερματικό χρήστη),
• ΑΠΟΜΑΚΡΥΣΜΕΝΟΣ ΑΙσθητήρας θερμοκρασίας αέρα περιβάλλοντος (εξάρτημα) ο οποίος, αν είναι συνδεδεμένος, μπορεί να χρησιμοποιηθεί αντί εκείνου της σειράς που έχει εγκατασταθεί στη διεπαφή χρήστη,
• ΑΠΟΜΑΚΡΥΣΜΕΝΟΣ Αλοθητήρας υγρασίας σε σχέση με τον αέρα περιβάλλοντος (εξάρτημα),
  • ΨΗφιακή είσοδος (επαφή καθαρή) πλήρως ρυθμιζόμενη.

ТЕРМАТИКО ХРНЗТН

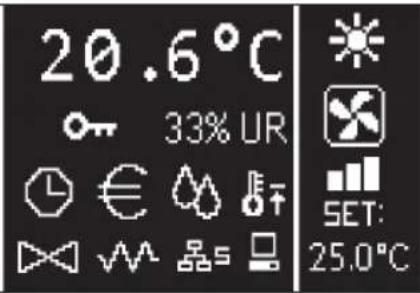

20.6°C 33% UR SET: 25.0°C

Η κύρια οθόνη διαιρείται σε δύο πλαίσια (τα οποία στο εξής θα αναφέρονται ως δεξί και αριστερό πλαίσιο) διαιρεμένα από μια κάθετη γραμμή διαχωρισμού.

Στο δεξί πλαίσιο αναφέρονται οι εξής πληροφορίες (από επάνω προς τα κάτω και από δεξιά προς αριστερά):

• θερμοκρασία περιβάλλοντος (διαβάζεται από τον απομακρυσμένο αισθητήρα επί του τερματικού του χρήστη ή από τον αισθητήρα που είναι συνδεδεμένος με την πλακέτα ακροδεκτών της κάρτας 1/0 όπως έχει διαμορφωθεί)
• υγρασία περιβάλλοντος (σε περίπτωση που υπάρχει και έχει ρυθμιστεί ο αισθητήρας υγρασίας)
  • σύμβολα κατάστασης:

ενεργείς χρονικές ζώνες

λειτουργία economy ενεργής

αφύγρανοη σε λειτουργία

λειτουργία ελάχιστης θερμοκρασίας περιβάλλοντος ενεργοποιημένη

βαλβίδα, βαλβίδες ανοιχτές

ηλεκτρική αντίσταση ενεργοποιημένη

δίκτυο SMALL σε RS485 ενεργοποιημένο

σειριακή επικοινωνία με σύστημα εποπτείας

μπλοκαρισμένο πληκτρολόγιο

- σήμανση συναγερμού: σύμβολο και ένδειξη του τύπου του συναγερμού επικαλύπτουν συνήθως την περιοχή που είναι αφιερωμένη στην εμφάνιση των συμβόλων της κατάστασης.

Στο δεξί πλαίσιο αναφέρονται οι εξής πληροφορίες (από πάνω προς τα κάτω)

- ένδειξη του τρόπου λειτουργίας

Λειτουργία ΨΥΞΗΣ

Λειτουργία ΘΕΡΜΑΝΣΗΣ

• ένδειξη της κατάστασης του αερισμού
• ένδειξη της τιμής του SET θερμοκρασίας αέρα περιβάλλοντος

Αν η μονάδα είναι σε OFF το πλαίσιο είναι πλήρως κατειλημμένο από την επιγραφή OFF καθέτως.

ПАНКТРОЛОГЮ

Τα πλήκτρα της οθόνης είναι 6. Στη συνέχεια υποδεικνύεται οι βασικές λειτουργίες που συνδέονται με κάθε πλήκτρο.

ПАНКТРО ON/OFF

• ενεργοποίηση/απενεργοποίηση μονάδας.
• επιστροφή στην κύρια οθόνη

ПАНКТРО PRG

• πρόσβαση στο MENOY

ПАНКТРО MODE

• αλλαγή τρόπου λειτουργίας (ΘΕΡΜΑΝΣΗ/ΨΥΞΗ)

ΠΛΗΚΤΡΟ ΒΕΛΟΣ ΚΡ

• αλλαγή τιμών/ταχύτητας αερισμού
• ροή οθονών

ПАНКТРО SET

• αλλαγή λειτουργίας SET/ΑΕΡΙΣΜΟΥ
- επιβεβαιωση τιμής/επιστροφής σε λειτουργίας ροής οθονών

ПАНКТРО ВЕЛОЗ DOWN

• αλλαγή τιμών/ταχύτητας αερισμού
• ροή οθονών

ΣΥΝΔΥΑΣΜΟΙ ΠΛΗΚΤΡΩΝ

ενεργοποίηση/απενεργοποίηση ΧΡΟΝΙΚΩΝ ΖΩΝΩΝ

εμφάνιση της θερμοκρασίας τουΝΕΡΟΥ (αν υπάρχει αισθητήρας)

εμφάνιση δεδομένων ΡΟΛΟΓΙΟΥ (ημερομηνία και ώρα)

ΕΜΠΛΟΚΗ/ΑΠΕΜΠΛΟΚΗ πληκτρολογίου

ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΤΗΣ ΜΟΝΑΔΑΣ

Για να ενεργοποιήσετε και να απενεργοποιήσετε τη μονάδα θα πρέπει να εμφανίσετε την κύρια οθόνη και από εκεί να πατήσετε το πλήκτρο ON/OFF. Για να επιστρέψετε στην κύρια οθόνη από οποιοδήποτε άλλο σημείο πατήσετε το πλήκτρο ON/OFF και στη συνέχεια πατήσετε το ξανά για να ενεργοποιήσετε/απενεργοποιήσετε τη μονάδα.

Το πλήκτρο δεν έχει αποτέλεσμα αν είναι ενεργοποιημένες οι χρονικές ζώνες (το σύμβολο του ρολογιού είναι ορατό στην κύρια οθόνη). Για να ενεργοποιήσετε/απενεργοποιήσετε τις χρονικές ζώνες δείτε την αντίστοιχη παράγραφο.

ΤΡΟΠΟΠΟΙΗΣΗ ΤΟΥ SET ΘΕΡΜΟΚΡΑΣΙΑΣ

Για να αλλάξετε το SET θερμοκρασίας θα πρέπει να εμφανίσετε την κύρια οθόνη και με μονάδα αναμμένη, στη συνέχεια προχωρήστε ως εξής:

• πατήστε το πλήκτρο SET μια φορά για να εμφανιστεί η τιμή (στην κάτω δεξιά πλευρά της οθόνης) του set θερμοκρασίας του αέρα περιβάλλοντος που έχει ρυθμιστεί,
• πατήστε τα βέλη UP/DOWN για να αλλάξετε την τιμή του set θερμοκρασίας του αέρα περιβάλλοντος που έχει ρυθμιστεί,
• πατήστε ξανά το πλήκτρο SET για να επιβεβαιώσετε την τιμή που έχει εμφανιστεί και να εξέλθετε από τη λειτουργία της αλλαγής του set της θερμοκρασίας.

ΑΛΛΑΓΗ ΤΗΣ ΤΑΧΥΤΗΤΑΣ ΑΕΡΙΣΜΟΥ

• Με τη μονάδα σε λειτουργία, πατήστε δύο φορές το πλήκτρο SET για να εισέλθετε στη λειτουργία αλλαγής των ταχυτήτων του αερισμού (αυτόματη, πολύ χαμηλή, ελάχιστη, μέση, μέγιστη)
  • πατήστε τα πλήκτρα βέλος UP/DOWN για να αλλάξετε την ταχύτητα του αερισμού,

ΧΕΙΡΟΚΙΝΗΤΟΣ αερισμός

ΑΥΤΟΜΑΤΟΣ αερισμός

Αερισμός ΑΝΑΓΚΑΣΤΙΚΟΣ (που δεν τροποποιείται)

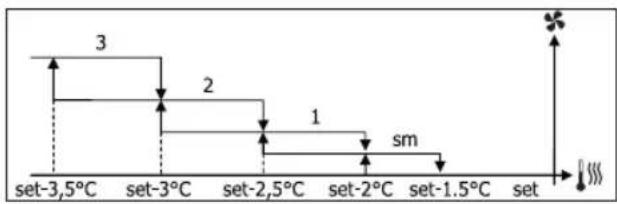

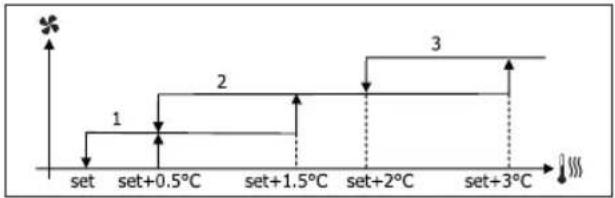

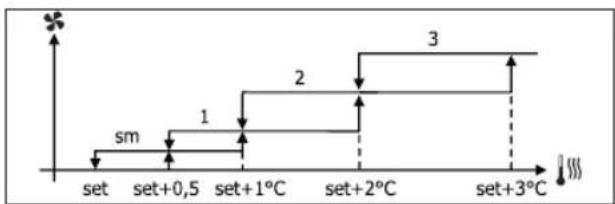

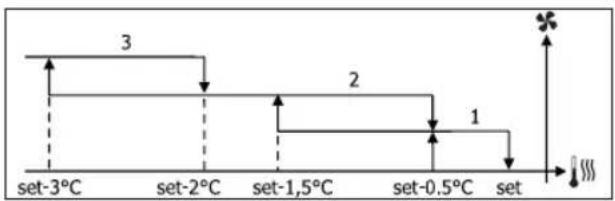

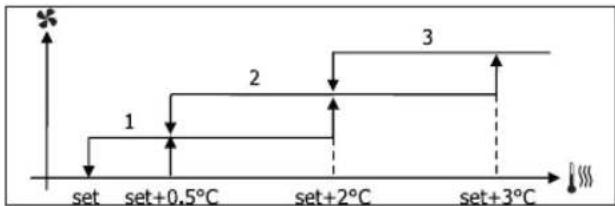

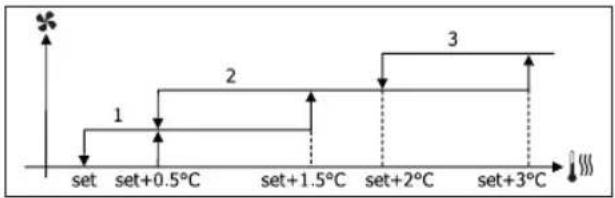

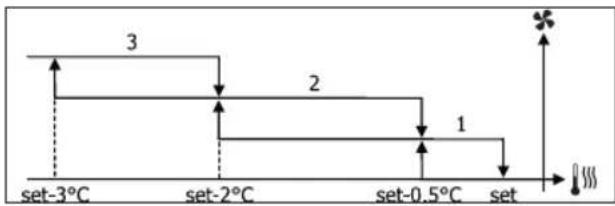

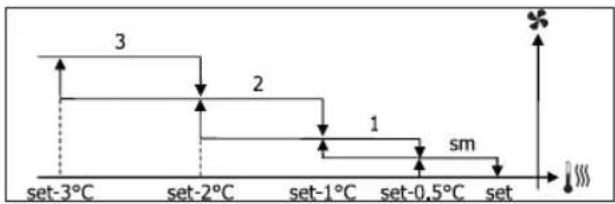

- σε περίπτωση αερισμού με διαβαθμίσεις η ακολουθία αλλαγής είναι η εξής:

Υδρονικό τερματικό 3 ταχυτήτων
Ελάχιστη Μέση	Μέγιστη Αυτόματη

Υδρονικό τερματικό 4 ταχυτήτων
Πολύ μικρή Ελάχιστη Μέση Μέγιστη Αυτόματη

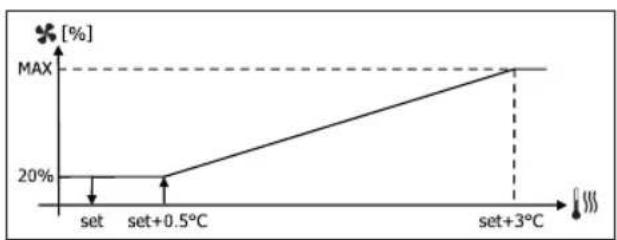

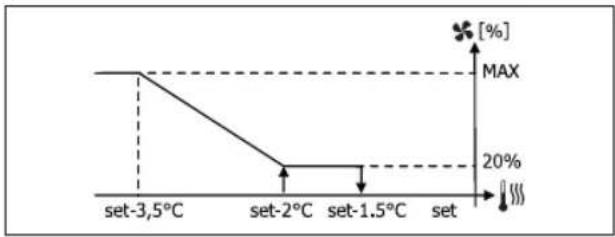

• Σε περίπτωση ρυθμιζόμενου αερισμού, στη θέση των διαβαθμίσεων θα εμφανιστεί η ταχύτητα του ανεμιστήρα σε ποσοστά. Το πάτημα των βελών επιτρέπει την αλλαγή αυτής της τιμής από το ελάχιστο όριο στο μέγιστο όριο (δείτε ΜΕΝΟΥ ΡΥΘΜΙΣΗΣ). Πέρα από τα όρια ρυθμίζεται αυτόματα η λειτουργία του αυτόματου αερισμού,
• σε περίπτωση που η διαφορά μεταξύ της θερμοκρασίας αέρα περιβάλλοντος που ανιχνεύεται και του ρυθμιζόμενου set είναι εντός των 0.5°C ο αερισμός θα απενεργοποιηθεί και θα εμφανιστεί η επιγραφή STDBY,
  • το πάτημα του πλήκτρου SET σας επιτρέπει να επιβεβαιώσετε/εξέλθετε από τη λειτουργία και να επιστρέψετε στην κύρια οθόνη,

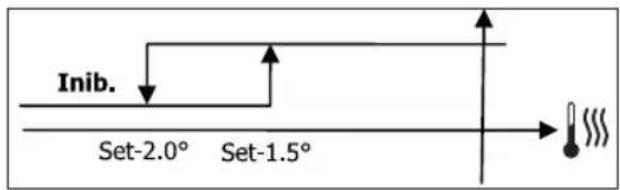

• σε περίπτωση που η εντολή διαθέτει αισθητήρα νερού και η θερμοκρασία που έχει ανιχνευτεί δεν είναι αρκετή για να εξασφαλίσει τη συναίνεση του αερισμού, θα απενεργοποιηθεί και θα αναβοσβήνει το σύμβολο σχετικά με τον τρόπο λειτουργίας:

Λειτουργία ΨΥΞΗΣ

Λειτουργία ΘΕΡΜΑΝΣΗΣ

ΑΛΛΑΓΗ ΤΟΥ ΤΡΟΠΟΥ ΛΕΙΤΟΥΡΓΙΑΣ

Για να αλλάξετε τον τρόπο λειτουργίας (Ψύξη/θέρμανοη) πατήστε το πλήκτρο MODE από την κύρια οθόμη.

ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ ΕΖΟΝΟΜΥ

Για να ενεργοποιήσετε τη λειτουργία ECONOMY θα πρέπει να εμφανίσετε την κύρια οθόνη. Από εδώ:

• πατήστε τα πλήκτρα UP/DOWN για να τρέξετε τις οθόνες μέχρι να εμφανιστεί η μάσκα "Ενεργοποίηση economy";
• πατήστε το πλήκτρο SET για να εισέλθετε στη λειτουργία αλλαγής,
• πατήστε τα πλήκτρα UP/DOWN για να ενεργοποιήσετε/ απενεργοποιήσετε τη λειτουργία και πατήστε ξανά το πλήκτρο SET για να επιβεβαιώσετε
• επιστρέψτε στην κύρια οθόνη πατώντας το πλήκτρο ON/OFF.

Αν η λειτουργία έχει ενεργοποιηθεί στην κύρια οθόνη θα εμφανιστεί το σύμβολο του economy.

ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΤΗΣ ΕΠΕΜΒΑΣΗΣ ΤΩΝ ΗΛΕΚΤΡΙΚΩΝ ΑΝΤΙΣΤΑΣΕΩΝ

Για να ενεργοποιήσετε/απενεργοποιήσετε τις ηλεκτρικές αντιστάσεις (αν υπάρχουν και είναι διαμορφωμένες) θα πρέπει να εμφανίσετε την κύρια οθόνη. Από εδώ:

• πατήστε τα πλήκτρα UP/DOWN για να τρέξετε τις οθόνες μέχρι να εμφανιστεί η μάσκα Ενεργοποίηση αντίστασης,
• πατήστε το πλήκτρο SET για να εισέλθετε στη λειτουργία αλλαγής,
• πατήστε τα πλήκτρα UP/DOWN για να ενεργοποιήσετε/ απενεργοποιήσετε τη λειτουργία και πατήστε ξανά το πλήκτρο SET για να επίβεβαιώσετε
• επιστρέψτε στην κύρια οθόνη πατώντας το πλήκτρο ON/OFF.

Αν έχουν ενεργοποιηθεί οι ηλεκτρικές αντιστάσεις (και είναι σωστά διαμορφωμένες στο ΜΕΝΟΥ ΔΙΑΜΟΡΦΩΣΗΣ) θα εμφανιστεί το σύμβολο της αντίστασης στην κύρια οθόνη. Το σύμβολο αναβοσβήνει αν οι αντιστάσεις δεν λειτουργούν ενώ είναι σταθερό αν οι αντιστάσεις είναι σε λειτουργία.

ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΤΟΥ ΕΛΕΓΧΟΥ ΤΗΣ ΕΛΑΧΙΣΤΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Για να ενεργοποιήσετε/απενεργοποιήσετε τη λειτουργία ελέγχου της ελάχιστης θερμοκρασίας περιβάλλοντος θα πρέπει να εμφανίσετε την κύρια οθόνη. Από εδώ:

• πατήστε τα πλήκτρα UP/DOWN για να τρέξετε τις οθόνες μέχρι να εμφανιστεί η μάσκα της ενεργοποίησης ελέγχου ελάχιστης θερμοκρασίας,
• πατήστε το πλήκτρο SET για να εισέλθετε στη λειτουργία αλλαγής,
• πατήσε τα πλήκτρα UP/DOWN για να ενεργοποιήσετε/ απενεργοποιήσετε τη λειτουργία και πατήσε ξανά το πλήκτρο SET για να επιβεβαιώσετε
• επιστρέψτε στην κύρια οθόνη πατώντας το πλήκτρο ON/OFF.

Αν είναι ενεργοποιημένη η λειτουργία στην κύρια οθόνη θα εμφανιστεί το σύμβολο της ελάχιστης θερμοκρασίας περιβάλλοντος.

ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΤΟΥ ΕΛΕΓΧΟΥ ΤΗΣ ΥΓΡΑΣΙΑΣ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Για να ενεργοποιήσετε/απενεργοποιήσετε τον έλεγχο της υγρασίας περιβάλλοντος θα πρέπει να εμφανίσετε την κύρια οθόνη και πρέπει να υπάρχει ο αισθητήρας υγρασίας. Από εδώ:

• πατήστε τα πλήκτρα UP/DOWN για να τρέξετε τις οθόνες μέχρι να εμφανιστεί η μάσκα Ενεργοποίηση ελέγχου υγρασίας,
• πατήστε το πλήκτρο SET για να εισέλθετε στη λειτουργία αλλαγής,
• πατήστε τα πλήκτρα UP/DOWN για να ενεργοποιήσετε/ απενεργοποιήσετε τη λειτουργία και πατήστε ξανά το πλήκτρο SET για να επιβεβαιώσετε.
• επιστρέψτε στην κύρια οθόνη πατώντας το πλήκτρο ON/OFF.

ΤΡΟΠΟΠΟΙΗΣΗ ΤΟΥ ΣΕΤ ΥΓΡΑΣΙΑΣ

Για να αλλάξετε την τιμή του set υγρασίας περιβάλλοντος θα πρέπει να εμφανίσετε την κύρια οθόνη και να έχετε ενεργοποιήσει τον έλεγχο της υγρασίας περιβάλλοντος. Από εδώ:

• πατήστε τα πλήκτρα UP/DOWN για να τρέξετε τις οθόνες μέχρι να εμφανιστεί η μάσκα του Setpoint υγρασίας,
• πατήστε το πλήκτρο SET για να εισέλθετε στη λειτουργία αλλαγής,
• πατήστε τα πλήκτρα UP/DOWN για να ενεργοποιήσετε/ απενεργοποιήσετε τη λειτουργία και πατήστε ξανά το πλήκτρο SET για να επιβεβαιώσετε
• επιστρέψτε στην κύρια οθόνη πατώντας το πλήκτρο ON/OFF.

ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΤΩΝ ΧΡΟΝΙΚΩΝ ΖΩΝΩΝ

Για να ενεργοποιήσετε/απενεργοποιήσετε γρήγορα τις χρονικές ζώνες θα πρέπει να εμφανίσετε την κύρια οθόνη (με μονάδα αναμμένη ή σβηστή).

Πατήστε ταυτόχρονα τα πλήκτρα SET και ΒΕΛΟΣ DOWN. Η επίτευξη ενεργοποίησης των χρονικών ζωνών υποδεικνύεται από την παρουσία του συμβόλου του ρολογιού στην κύρια οθόνη.

ΕΜΦΑΝΙΣΗ ΤΗΣ ΘΕΡΜΟΚΡΑΣΙΑ ΤΟΥ ΝΕΡΟΥ

Για να εμφανιστεί η τιμή της θερμοκρασίας του νερού θα πρέπει να έχετε προηγουμένως ρυθμίσει την παρουσία του αισθητήρα του MENOY ΔΙΑΜΟΡΦΩΣΗΣ. Για να εμφανιστεί η τιμή της θερμοκρασίας που διαβάζεται από τον αισθητήρα θα πρέπει να εμφανίσετε την κύρια οθόνη και από εδώ να πατήσετε ταυτόχρονα τα πλήκτρα ΒΕΛΟΣ UP και ΒΕΛΟΣ DOWN. Αν πρόκειται για μονάδα 4 σωλήνων με 2 αισθητήρες του νερού, μπορείτε να τρέξετε με τα πλήκτρα ΒΕΛΟΣ UP/DOWN τις δύο οθόνες που δείχνουν τις δύο τιμές της θερμοκρασίας (θερμοκρασία κρύου νερού και θερμοκρασία ζεστού νερού).

ΕΜΠΛΟΚΗ/ΑΠΕΜΠΛΟΚΗ ΤΟΥ ΠΛΗΚΤΡΟΛΟΓΙΟΥ

Για να μπλοκάρετε/ξεμπλοκάρετε την κανονική λειτουργία των πλήκτρων του τερματικού χρήστη πατήστε ταυτόχρονα τα πλήκτρα UP + SET + DOWN. Όταν το πληκτρολόγιο είναι μπλοκαρισμένο εμφανίζεται το σύμβολο του κλειδιού στην οθόνη. Όταν εμφανίζεται η λειτουργία stand-by μπορείτε ωστόσο πατώντας το πλήκτρο ON/OFF να εμφανίσετε ξανά την κύρια οθόνη.

ΕΜΦΑΝΙΣΗ ΩΡΑΣ ΚΑΙ ΗΜΕΡΟΜΗΝΙΑΣ (ΕΣΩΤΕΡΙΚΟ ΡΟΛΟΙ)

Για να εμφανίσετε τα δεδομένα του ρολογιού θα πρέπει να εμφανίσετε την κύρια οθόνη και με μονάδα αναμμένη. Πατήστε ταυτόχρονα τα πλήκτρα PRG και MODE: ώρα και ημερομηνία εμφανίζονται για 5 δευτερόλεπτα στο τέλος των οποίων η οθόνη θα επιστρέψει αυτόματα στην κύρια οθόνη.

Η παραπάνω διαδικασία δεν έχει αποτέλεσμα αν όπως Λειτουργία Stand-by (μέσα στο μενού ΔΙΑΜΟΡΦΩΣΗ) έχει ρυθμιστεί "Ρολόι". Σε αυτή την περίπτωση, πράγματι, ώρα και ημερομηνία έχουν ταυτόχρονα εμφανιστεί στην οθόνη stand-by, δηλαδή μετά από 30 δευτερόλεπτα που δεν εκτελείται καμία λειτουργία στην οθόνη.

ΑΛΛΑΞΕΤΗΝ ΗΜΕΡΟΜΗΝΙΑ ΚΑΙ ΤΗΝ ΩΡΑ

Από την κύρια οθόνη πατήστε το πλήκτρο PRG για να εισέλθετε στο MENOY και από εδώ τρέξτε τις οθόνες μέχρι να εμφανιστεί Setup Polói και πατήστε SET για να εισέλθετε. Αλλάξτε τα δεδομένα όπως θέλετε και πατάτε κάθε φορά SET για να επίβεβαιώσετε και να περάσετε στο επόμενο δεδομένο. Τέλος πατήστε το πλήκτρο ON/OFF για να επιστρέψετε στην κύρια οθόνη.

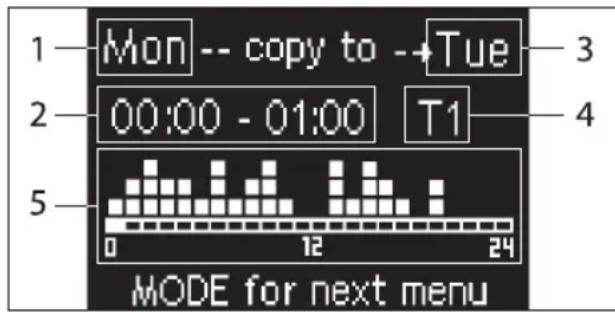

ΔΙΑΜΟΡΦΩΣΗ ΤΩΝ ΧΡΟΝΙΚΩΝ ΖΩΝΩΝ

Ξεκινώντας από την κύρια οθόνη, πατήστε το πλήκτρο PRG για να εισέλθετε στο MENOY και από εδώ τρέξτε τις οθόνες μέχρι να εμφανιστούν οι Χρονικές Ζώνες και πατήστε SET για να εισέλθετε.

Οι πρώτες έξι οθόνες επιτρέπουν τη ρύθμιση των τιμών των SET της θερμοκρασίας που χρησιμοποιούνται στη διαμόρφφωση των χρονικών ζωνών, δηλαδή οι τιμές του T1, T2 και T3 σε ΚΑΛΟΚΑΙΡΙΝΗ και ΧΕΙΜΕΡΙΝΗ λειτουργία.

Σε κάθε περίπτωση πατήστε το πλήκτρο MODE για να εισέλθετε στη ρύθμιση των πραγματικών χρονικών ζωνών.

Το σύστημα των χρονικών ζωνών είναι χρονικού τύπου, ημερήσιο και εβδομαδιαίο: κάθε ώρα κάθε ημέρας της εβδομάδας (από ΔΕΥΤΕΡΑ έως ΚΥΡΙΑΚΗ) αποτελεί μια ζώνη στην οποία ο χρήστης μπορεί να επιλέξει αν:

• ο εναλλάκτης θερμότητας με ανεμιστήρα είναι σε OFF
• ο εναλλάκτης θερμότητας με ανεμιστήρα λειτουργεί με setpoint T1
• ο εναλλάκτης θερμότητας με ανεμιστήρα λειτουργεί με setpoint T2
• ο εναλλάκτης θερμότητας με ανεμιστήρα λειτουργεί με setpoint T3

1 Mon -- copy to --Tue 2 00:00 - 01:00 T1 5 MODE for next menu

1 HMEPA (PRG για αλλαγή)
2 XPONIKH ZΩNH (UP/DOWN για ροή)
3 Ημέρα κατά την οποία αντιγράφετε (UP+MODE)
4 SET POINT
5 Εμφάνιση προφίλ

Τα πλήκτρα ΒΕΛΟΣ UP/DOWN σας επιτρέπουν να τρέξετε τις 24 χρονικές ζώνες κάθε ημέρας της εβδομάδας. Η ροή υποδεικνύεται τόσο γραφικά με τον κέρσορα ροής στο κάτω μέρος της οθόνης, όσο και στο κείμενο με την ενημέρωση της χρονικής ζώνης στο πάνω μέρος. Αν θέλετε να αλλάξετε το χαρακτηριστικό (OFF, T1, T2, T3) μιας ζώνης πατήστε το πλήκτρο SET για να εισέλθετε στη λειτουργία αλλαγή, αλλάξετε το χαρακτηριστικό με τα πλήκτρα ΒΕΛΟΣ UP/DOWN και πατήστε ξανά SET για να επίβεβαιώσετε.

Για να περάσετε στην ημέρα της επόμενης εβδομάδας πατήστε PRG.

Για να αντιγράψετε ένα προφίλ πατήστε ταυτόχρονα τα πλήκτρα ΒΕΛΟΣ ΚΡ και ΜΟΔΕ. Εμφανίζεται η μέρα όπου θα αντιγραφεί το προφίλ: για να το αλλάξετε χρησιμοποιείστε τα πλήκτρα ΒΕΛΟΣ ΚΡ/DOWN και επίβεβαιώστε με το πλήκτρο SET.

ΜΕΝΟΥ ΚΑΙ ΚΑΤΑΛΟΓΟΙ ΠΑΡΑΜΕΤΡΩΝ

Για πρόσβαση στο MENOY πατήστε το πλήκτρο PRG. Με τα πλήκτρα ΒΕΛΟΣ UP/DOWN τρέχετε τις διάφορες φωνές του MENOY που είναι κατά σειρά:

• MENOY ΔΙΑΜΟΡΦΩΣΗΣ (πρόσβαση με κωδικό 10): δείτε την αντίστοιχη παράγραφο
• MENOY PYOMIZHΣ (πρόσβαση με κωδικό 77): δείτε την αντίστοιχη παράγραφο
• MENOY SETUP ΡΟΛΟΙ (πρόσβαση χωρίς κωδικό): ρύθμιση ημερομηνίας, ώρας και ημέρας της εβδομάδας
  • MENOY XPONIKON ZONON (πρόσβαση χωρίς κωδικό)
  • MENOY ΔΙΚΤΥΟΥ ΚΑΙ ΣΥΝΔΕΣΗΣ (πρόσβαση με κωδικό 20)
• MENOY EMΦANΙΣΗΣ ΕΞΟΔΩΝ: εμφάνιση της κατάστασης των φυσικών εξόδων (τόσο ψηφιακών όσο και 0-10V) της κάρτας
• MENOY ΤΕΣΤ ΕΞΟΔΩΝ (πρόσβαση με κωδικό 30): εξαναγκασμός των φυσικών εξόδων (τόσο ψηφιακών όσο και 0-10V) της κάρτας
• MENOY INFO: εμφάνιση των πληροφοριών σε εγκατεστημένο λογισμικό.

ΤΟ ΜΕΝΟΥ ΔΙΑΜΟΡΦΩΣΗΣ

ΚΑΤΑΛΟΓΟΣ ΤΩΝ ΠΑΡΑΜΕΤΡΩΝ

ΠΕΡΙΟΡΙΣΜΟΙ ΔΙΑΜΟΡΦΩΣΗΣ

Η διαμόρφωση της μονάδας πρέπει να λαμβάνει υπόψη τις ακόλουθες ανάγκες:

• αν υπάρχει αντίσταση θα πρέπει να υπάρχει και αισθητήρας νερού,
- αν υπάρχει αντίσταση και βαλβίδα θα πρέπει να είναι 3 ΟΔΩΝ (ΟΧΙ ΒΑΛΒΙΔΑ 2 ΟΔΩΝ),
• αν η μεταγωγή Καλοκαίρι/Χειμώνας είναι ρυθμισμένη σε "Αυτόματο σε θερμοκρασία νερού" θα πρέπει να υπάρχει και αισθητήρας νερού,
• στα τερματικά 4 σωλήνων δεν μπορεί να υπάρχει αντίσταση,
• στα τερματικά 4 σωλήνων με έναν αιοθητήρα νερού δεν μπορείτε να ρυθμίσετε τη μεταγωγή καλοκαίρι/χειμώνας σε "Αυτόματο σε θερμοκρασία νερού",
- μπορείτε να ρυθμίσετε τη μεταγωγή καλοκαίρι/χειμώνας σε "Αυτόματο σε θερμοκρασία αέρα" μόνο αν υπάρχει ηλεκτρική αντίσταση ή αν η μονάδα είναι 4 σωλήνων,
- Αν η μεταγωγή ΚΑΛΟΚΑΙΡΙ/ΧΕΙΜΩΝΑΣ είναι ρυθμισμένη σε "Αυτόματο σε θερμοκρασία νερού" δεν μπορείτε να χρησιμοποιήσετε μια βαλβίδα 2 οδών. Ο αισθητήρας νερού πρέπει να είναι τοποθετημένος σε ένα σημείο του υδραυλικού κυκλώματος με ελάχιστη κυκλοφορία.

ΨΗΦΙΑΚΗ ΕΞΟΔΟΣ ΠΟΥ ΔΙΑΜΟΡΦΩΝΕΤΑΙ

Η κάρτα παρουσιάζει μια ψηφιακή έξοδο (υποδεικνύεται με 07 στο ηλεκτρικό σχήμα) της οποίας η κατάσταση μπορεί να έχει σχέση με μία από τις καταστάσεις λειτουργίας της μονάδας που αναφέρονται στον παρακάτω κατάλογο:

• Τρόπος λειτουργίας
• Αίτημα ψύξης ή θέρμανσης
• Αίτημα ψύξης

• Αίτημα θέρμανσης
• Κατάσταση ΟΝ/ΟFF της μονάδας
• Παρουσία συναγερμού
• Αίτημα αφύγρανσης
• Αίτημα ύγρανσης
• Υψηλή θερμοκρασία περιβάλλοντος
• Χαμηλή θερμοκρασία περιβάλλοντος
• Απουσία συναίνεσης νερού θέρμανσης
• Απουσία συναίνεσης νερού ψύξης
• Από κατάσταση επίβλεψης

επιλέγεται με την παράγραφο διαμόρφωσης "Διαμόρφωση DOUT". Επίσης μπορείτε να επιλέξετε, με τη ρύθμιση της επόμενης παραγράφου "Λογική ψηφιακής εξόδου", αν η κατάσταση του ρελέ πρέπει να ακολουθήσει τη λογική NA (Κανονικά Ανοιχτό) ο NC (Κανονικά Κλειστό).

ΛΕΙΤΟΥΡΓΙΑ STAND-BY

Μετά από 30 δευτερόλεπτα που δεν εκτελείται καμία λειτουργία στο πληκτρολόγιο του τερματικού χρήστη η κύρια οθόνη μεταφέρεται στη λειτουργία stand-by, που μπορεί να είναι διαφορετική με βάση τα όσα έχουν ρυθμιστεί με την παράμετρο "Λειτουργία Stand-by", για την οποία:

• Λειτουργία Stand-by = Σβηστή: η οθόνη είναι εντελώς σκοτεινή,
Λειτουργία Stand-by = Ρολόι: η οθόνη σκοτεινιάζει εν μέρει και δείχνει την τρέχουσα ώρα και ημερομηνία,
• Λειτουργία Stand-by = θερμοκρασία: η οθόνη σκοτεινιάζει εν μέρει και δείχνει τη θερμοκρασία περιβάλλοντος και την υγρασία σε περίπτωση που υπάρχει αισθητήρας.

ΔΙΑΚΟΠΗ ΣΕΙΡΙΑΚΗΣ ΣΥΝΔΕΣΗΣ

Σε περίπτωση διακοπής της σειριακής σύνδεσης με εντολή που είναι ρυθμισμένη ως SLAVE, FWECSA θα διατηρηθούν οι ρυθμίσεις του on/off και της λειτουργίας καλοκαιριού/χειμώνα από την κατάσταση επίβλεψης ή θα αποκατασταθούν οι τελευταίες ρυθμίσεις από το πληκτρολόγιο σύμφωνα με την επιλογή της αντίστοιχης παραμέτρου διαμόρφωσης.

ΜΕΝΟΥ ΡΥΘΜΙΣΗΣ

ПЕРИГРАФН DEFAULT

Εκινώντας από την κύρια οθόνη με το πάτημα των πλήκτρων UP/DOWN, εμφανίζονται διαδοχικά οι ακόλουθες σελίδες:

• Ενεργοποίηση λειτουργίας economy
• Ενεργοποίηση χρήσης ηλεκτρικής αντίστασης
• Ενεργοποίηση ελέγχου ελάχιστης θερμοκρασίας
• Ενεργοποίηση ελέγχου υγρασίας
- Setpoint υγρασίας

Σε περίπτωση που δεν είναι δυνατή η πρόσβαση στην αλλαγή μιας ή περισσοτέρων φωνών θα πρέπει να ρυθμίσετε εκ των προτέρων τις αντίστοιχες παραμέτρους διαμόρφωσης. Για παράδειγμα για να ενεργοποιήσετε τη χρήση της ηλεκτρικής αντίστασης θα πρέπει να ρυθμίσετε εκ των προτέρων την παρουσία στο μενού των παραμέτρων διαμόρφωσης.

Ορισμένες παράμετροι (ή πιθανές τιμές) των μενού διαμόρφωσης, ρύθμισης και εγκατάστασης μπορεί να μην είναι προσβάσιμα σε συνάρτηση με την επιλογή των παραμέτρων.

ΛΟΓΙΚΕΣ ΡΥΘΜΙΣΗΣ ΜΕΤΑΓΩΓΗ ΨΥΞΗΣ/ΘΕΡΜΑΝΣΗΣ ΛΕΖΑΝΤΑ

TAXYTHTA EΞΑΕΡΙΣΜΟΥ

XEIMΩNAΣ

ΚΑΛΟΚΑΙΡΙ

ΘΕΡΜΟΚΡΑΣΙΑ ΑΕΡΑ

ΘΕΡΜΟΚΡΑΣΙΑ ΝΕΡΟΥ

ΑΝΟΙΓΜΑ ΒΑΛΒΙΔΑΣ

NAI

OXI

Υπάρχουν 4 διαφορετικές και εναλλακτικές λογικές επιλογής του τρόπου λειτουργίας του θερμοστάτη που προσδιορίζονται με βάση τη διαμόρφωση που έχει ρυθμιστεί στην εντολή:

• Τοπική: επιλέγεται από το χρήστη με το πλήκτρο MODE
- Απόσταση: σε συνάρτηση με την κατάστασης της ψηφιακής εισόδου DI1
• σε συνάρτηση με τη θερμοκρασία του νερού

Σε περίπτωση συναγερμού αισθητήρα νερού η εντολή της λειτουργίας επιστρέφει προσωρινά στην Τοπική λειτουργία.

• σε συνάρτηση με τη θερμοκρασία του αέρα:

• Set είναι η θερμοκρασία που ρυθμίζεται με τα βέλη
• ZN είναι η ουδέτερη ζώνη

Ο τρόπος λειτουργίας του θερμοστάτη υποδεικνύεται στην οθόνη από τα σύμβολα της ΨΥΞΗΣ και της ΘΕΡΜΑΝΣΗΣ.

ΑΕΡΙΣΜΟΣ

ΓENIKA ΘΕΜΑΤΑ

Ο έλεγχος μπορεί να διαχειρίζεται δύο τυπολογίες αερισμού.

• αερισμός με διαβαθμίσεις με ένα σταθερό αριθμό ταχύτητας που έχει επιλεχθεί (3 ή 4),
  • αερισμός διαμόρφωσης με αλλαγή ταχύτητας από 0% έως 100%

Η χρήση της μιας ή της άλλης τυπολογίας διαχείρισης έχει σχέση με τον τύπο του αερισμού (με διαβαθμίσεις ή ρυθμιζόμενη) που είναι συναρμολογημένος στο μηχάνημα. Με τη σειρά της η ρύθμιση με διαβαθμίσεις ακολουθεί δύο διαφορετικές λογικές με βάση τον τύπο της βαλβίδας ή των βαλβίδων (ΟΝ/OFF ή ρυθμιζόμενη).

Συνοψίζοντας, οι λογικές της αυτόματης διαμόρφωσης που ελέγχονται από την εντολή (και περιγράφονται με λεπτομέρειες στη συνέχεια) είναι οι εξής:

• αερισμός με διαβαθμίσεις με βαλβίδα ΟΝ/ΟFF (ή χωρίς) και 3 ταχύτητες στη λειτουργία ψύξη και θέρμανοη,
• αερισμός με διαβαθμίσεις με βαλβίδα ΟΝ/ΟFF (ή χωρίς) και 4 ταχύτητες στη λειτουργία καλοκαίρι και χειμώνας,
• αερισμός με διαβαθμίσεις με βαλβίδα διαμόρφωσης και 3 ταχύτητες στη λειτουργία καλοκαίρι και χειμώνας,
• αερισμός με διαβαθμίσεις με βαλβίδα διαμόρφωσης και 4 ταχύτητες στη λειτουργία καλοκαίρι και χειμώνας,
  • ρύθμιση του αερισμού διαμόρφωσης με βαλβίδα ΟΝ/ΟFF στη λειτουργία καλοκαίρι και χειμώνας,
  • ρύθμιση του αερισμού διαμόρφωσης με βαλβίδα διαμόρφωσης.

ΦΥΣΙΚΗ ΜΕΤΑΦΟΡΑ ΘΕΡΜΟΤΗΤΑΣ

Ενεργοποιώντας την παράμετρο από το μενού διαμόρφωσης στις μονάδες με βαλβίδα, ο εξαερισμός της θέρμανσης επιβραδύνεται κατά 0.5℃ για να επιτρέψει μία πρώτη φάση της φυσικής μετάδοσης θερμότητας.

ΑΕΡΙΣΜΟΣ ΜΕ ΔΙΑΒΑΘΜΙΣΕΙΣ

Χρησιμοποιώντας τα πλήκτρα UP/DOWN μπορείτε να επιλέξετε ανάμεσα στις ακόλουθες ταχύτητες:

• Ταχ. ΑΥΤΟΜΑΤΗ: σε συνάρτηση με τη ρυθμιζόμενη θερμοκρασία και εκείνη του αέρα περιβάλλοντος,
• Ταχ. ΠΟΛΥ ΜΙΚΡΗ: μπορεί να επιλεχθεί μόνο αν ο τύπος της μονάδας είναι 4 ταχύτητες
• Ταχ. ΕΛΑΧΙΣΤΗ
• Tax. MEΣAIA
• Ταχ. ΜΕΓΙΣΤΗ

AYTOMATH ΛΕΙΤΟΥΡΓΙΑ ΓΙΑ ΜΟΝΑΔΕΣ 3 ΤΑΧΥΤΗΤΩΝ ΚΑΙ ΒΑΛΒΙΔΑ, ΒΑΛΒΙΔΕΣ ΟΝ/ΟFF (Η ΧΩΡΙΣ/Ι):

1 Ταχύτητα ΕΛΑΧΙΣΤΗ
2 Ταχύτητα ΜΕΣΑΙΑ
3 Ταχύτητα ΜΕΓΙΣΤΗ

ΨΥΞΗ

ΘΕΡΜΑΝΣΗ

AYTOMATH ΛΕΙΤΟΥΡΓΙΑ ΓΙΑ ΜΟΝΑΔΕΣ 4 ΤΑΧΥΤΗΤΩΝ ΚΑΙ ΒΑΛΒΙΔΑ, ΒΑΛΒΙΔΕΣ ΟΝ/ΟFF (Η ΧΩΡΙΣ/Ι):

1 Ταχύτητα ΕΛΑΧΙΣΤΗ
2 Ταχύτητα ΜΕΣΑΙΑ
3 Ταχύτητα ΜΕΓΙΣΤΗ

sm Ταχύτητα ΠΟΛΥ ΜΙΚΡΗ

ΨΥΞΗ

ΘΕΡΜΑΝΣΗ

i Στις διαμορφώσεις με 4 ταχύτητες και βαλβίδα, ο αερισμός της θέρμανσης επιβραδύνεται κατά 0.5°C για να επιτρέψει μια πρώτη φάση φυσικής μετάδοσης.

ΑΥΤΟΜΑΤΗ ΛΕΙΤΟΥΡΓΙΑ ΓΙΑ ΜΟΝΑΔΕΣ 3 ΤΑΧΥΤΗΤΩΝ ΚΑΙ ΒΑΛΒΙΔΑ, ΒΑΛΒΙΔΕΣ ΔΙΑΜΟΡΦΩΣΗΣ/Ι

1 Ταχύτητα ΕΛΑΧΙΣΤΗ
2 Ταχύτητα ΜΕΣΑΙΑ
3 Ταχύτητα ΜΕΓΙΣΤΗ

ΨΥΞΗ

ΘΕΡΜΑΝΣΗ

ΑΥΤΟΜΑΤΗ ΛΕΙΤΟΥΡΓΙΑ ΓΙΑ ΜΟΝΑΔΕΣ 4 ΤΑΧΥΤΗΤΩΝ ΚΑΙ ΒΑΛΒΙΔΑ, ΒΑΛΒΙΔΕΣ ΔΙΑΜΟΡΦΩΣΗΣ/Ι:

1 Ταχύτητα ΕΛΑΧΙΣΤΗ
2 Ταχύτητα ΜΕΣΑΙΑ
3 Ταχύτητα ΜΕΓΙΣΤΗ

sm Ταχύτητα ΠΟΛΥ ΜΙΚΡΗ

ΨΥΞΗ

EL

11

ΘΕΡΜΑΝΣΗ


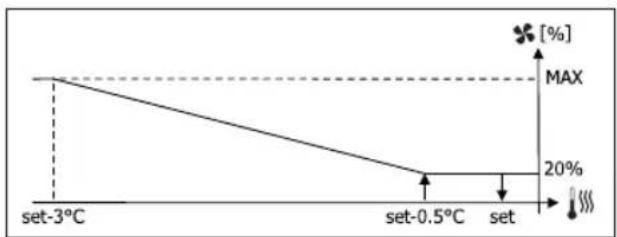

ΘΕΡΜΑΝΣΗ ΔΙΑΜΟΡΦΩΣΗΣ

Η λογική διαχείρισης του αερισμού διαμόρφωσης προβλέπει, όπως για τον αερισμό με διαβαθμίσεις, δύο πιθανούς τρόπους λειτουργίας:

• AYTOMATH λειτουργία
• λειτουργία με ΣΤΑΘΕΡΗ ΤΑΧΥΤΗΤΑ

Η επιλογή του ποσοστού λειτουργίας γίνεται πατώντας τα πλήκτρα UP/DOWN, ενώ ρυθμίζοντας μια τιμή αερισμού κατώτερη της ελάχιστης (20%) ή ανώτερη της μέγιστης (100%) ενεργοποιείται ο αυτόματος αερισμός.

ΧΕΙΡΟΚΙΝΗΤΟΣ αερισμός

ΑΥΤΟΜΑΤΟΣαερισμός

Αερισμός ΕΞΑΝΑΓΚΑΣΤΙΚΟΣ

ΑΥΤΟΜΑΤΗ ΛΕΙΤΟΥΡΓΙΑ ΓΙΑ ΜΟΝΑΔΕΣ 3 Η 4 ΤΑΧΥΤΗΤΩΝ ΚΑΙ ΒΑΛΒΙΔΑ, ΒΑΛΒΙΔΕΣ ΟΝ/ΟFF Η ΧΩΡΙΣ/Ι:

ΨΥΞΗ

ΘΕΡΜΑΝΣΗ ΜΕ ΔΙΑΜΟΡΦΩΣΗ 3 ΤΑΧΥΤΗΤΩΝ

ΘΕΡΜΑΝΣΗ ΜΕ ΔΙΑΜΟΡΦΩΣΗ 4 ΤΑΧΥΤΗΤΩΝ

i

Στις διαμορφώσεις με 4 ταχύτητες, ο αερισμός της θέρμανσης επιβραδύνεται κατά 0.5°C για να επιτρέψει μια πρώτη φάση φυσικής μετάδοσης.

ΣΥΝΑΙΝΕΣΗ ΝΕΡΟΥ

Ανεξάρτητα από τον τύπο του αερισμού που υπάρχει (με διαβαθμίσεις ή ρυθμιζόμενος), η λειτουργία του αερισμού συνδέεται με τον έλεγχο της θερμοκρασίας του νερού της εγκατάστασης. Με βάση τον τρόπο λειτουργίας υπάρχουν διαφορετικά κατώτατα όρια συναίνεσης θέρμανσης και ψύξης.

ΨΥΞΗ

Η απουσία αυτής της συναίνεσης στην κλήση του θερμοστάτη υποδεικνύεται στην οθόνη με το σύμβολο που αναβοσβήνει της ενεργοποιημένης λειτουργίας Ψύξης και θέρμανσης. Αυτή η συναίνεση αγνοείται στην περίπτωση που:

• δεν προβλέπεται αισθητήρας νερού ή είναι σε συναγερμό γιατί είναι αποσυνδεδεμένος
  • στην Ψύξη με διαμορφώσεις 4 σωλήνων

ΕΞΑΝΑΓΚΑΣΜΟΙ

Η κανονική λογική του αερισμού (διαμόρφωσης και μη) θα αγνοηθεί στην περίπτωση ειδικών καταστάσεων εξαναγκασμού που μπορεί να είναι απαραίτητες για το σωστό έλεγχο της θερμοκρασίας ή λειτουργίας του τερματικού. Μπορείτε να έχετε:

• στη ΨΥΞΗ:

• με εντολή επί του μηχανήματος και διαμορφώσεις με βαλβίδα: διατηρείται η ελάχιστη διαθέσιμη ταχύτητα ακόμη και αν έχει επιτευχθεί η θερμοκρασία
• εντολή επί του μηχανήματος και διαμορφώσεις χωρίς βαλβίδα: κάθε 10 λεπτά στάσης του ανεμιστήρα εκτελείται ένας καθαρισμός 2 λεπτών σε μέση ταχύτητα επιτρέποντας στον αισθητήρα αέρα μια πιο σωστή ανάγνωση της θερμοκρασίας περιβάλλοντος
• Αν ο εξαερισμός είναι ρυθμισμένος πάντα σε κατάσταση αναμονής ΟΝ διατηρείται η επιλεγμένη ταχύτητα μόλις επιτευχθεί στο σημείο ρύθμισης της θερμοκρασίας

• στη ΘΕΡΜΑΝΣΗ:

• με αντίσταση ενεργή: επιτείνεται ο αερισμός στη μεσαία ταχύτητα
• όταν σβήσει η αντίσταση: διατηρείται για 2 λεπτά ένας μετέπειτα αερισμός της μεσαίας ταχύτητας. (ΣΗΜΕΙΩΣΗ: αυτός ο αερισμός θα ολοκληρωθεί ακόμη και αν σβήσει ο θερμοστάτης ή περάσει στη λειτουργία ψύξης)
• Αν ο εξαερισμός είναι ρυθμισμένος πάντα σε κατάσταση αναμονής ΟΝ διατηρείται η επιλεγμένη ταχύτητα μόλις επιτευχθεί το σημείο ρύθμισης της ταχύτητας

ВАЛВІДА

Ο έλεγχος μπορεί να διαχειρίζεται βαλβίδες 2 ή 3 οδών, τύπου ON/OFF (δηλαδή πλήρως ανοιχτή ή πλήρως κλειστή) ή διαμόρφωσης (το άνοιγμα της βαλβίδας μπορεί να ποικίλλει μεταξύ 0% και 100%).

ВАЛВІДА ОН/OFF

Το άνοιγμα της βαλβίδας (2 ή 3 οδών) ελέγχεται σε συνάρτηση με το set εργασίας και θερμοκρασίας του αέρα.

ΨΥΞΗ

Off On set set+0,5°

ΘΕΡΜΑΝΣΗ

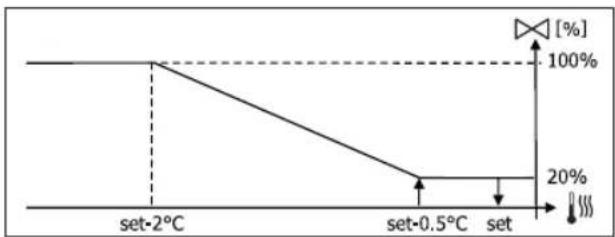

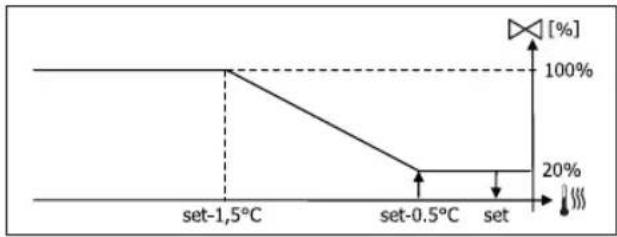

Το άνοιγμα της βαλβίδας (2 ή 3 οδών) ελέγχεται σε συνάρτηση με το set εργασίας και θερμοκρασίας του αέρα. Η λογική ρύθμισης του ανοίγματος ακολουθεί τα διαγράμματα που αναφέρονται στη συνέχεια.

ΨΥΞΗ

ΘΕΡΜΑΝΣΗ ΜΕ ΔΙΑΜΟΡΦΩΣΗ ΣΤΗΝ 3 ΤΑΧΥΤΗΤΑ

EL

13

ΘΕΡΜΑΝΣΗ ΜΕ ΔΙΑΜΟΡΦΩΣΗ ΣΤΗΝ 4 ΤΑΧΥΤΗΤΑ

ΣΥΝΑΙΝΕΣΗ ΝΕΡΟΥ

Ο έλεγχος της θερμοκρασίας του νερού για τη συναίνεση του ανοίγματος αφορά μόνο διαμορφώσεις με βαλβίδες 3 οδών και ηλεκτρική αντίσταση. Στις διαμορφώσεις αυτές θα γίνει ένας έλεγχος της θερμοκρασίας του νερού σε περίπτωση που:

- θέρμανση με αντίσταση: η λειτουργία της αντίστασης εξαναγκάζει τον αερισμό. θα πρέπει επομένως να αποφεύγεται η πιθανή διέλευση του πολύ κρύου νερού στο τερματικό:

- Μετέπειτα αερισμός που οφείλεται στην απενεργοποίηση της αντίστασης: διατηρείται μέχρι το τέλος του προκαθορισμένου χρόνου ακόμη και στην περίπτωση αλλαγής του τρόπου λειτουργίας. Κατά τη διάρκεια του μετέπειτα αερισμού η συναίνεση του νερού συμπίπτει με εκείνη που παρατηρήθηκε για τον αερισμό.

ΗΛΕΚΤΡΙΚΗ ΑΝΤΙΣΤΑΣΗ

ΕΝΕΡΓΟΠΟΙΗΣΗ

Σε περίπτωση που έχει ρυθμιστεί εκ των προτέρων η παρουσία από παράμετρο διαμόρφωσης και έχει ενεργοποιηθεί η χρήση από παράμετρο του setup, η ηλεκτρική αντίσταση χρησιμοποιείται κατόπιν καλέσματος του θερμοστάτη με βάση τη θερμοκρασία περιβάλλοντος

On set-0,5° Set Off Set

Η ενεργοποίηση επιφέρει τον εξαναγκασμό του αερισμού

ΣΥΝΑΙΝΕΣΗ ΝΕΡΟΥ

Η συναίνεση για την ενεργοποίηση της αντίστασης συνδέεται με τον έλεγχο της θερμοκρασίας του νερού. Στη συνέχει η λογική της σχετικής συναίνεσης: ΘΕΡΜΑΝΣΗ

Αυτή η συναίνεση δεν θα δοθεί στην περίπτωση που δεν προβλέπεται ή δεν είναι συνδεδεμένος ο αισθητήρας νερού.

ECONOMY

Σε περίπτωση που έχει ρυθμιστεί εκ των προτέρων η παρουσία από παράμετρο διαμόρφωσης και έχει ενεργοποιηθεί η χρήση από παράμετρο του setup, η λειτουργία Economy προβλέπει μια διόρθωση του setpoint των 2.5°C και έναν εξαναγκασμό στην ελάχιστη διαθέσιμη ταχύτητα για να ελαττώσει τη λειτουργία του τερματικού.

• Ψύξη: set + 2.5°C
• Θέρμανση: set - 2.5°C

ΕΛΕΓΧΟΣ ΕΛΑΧΙΣΤΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ

Σε περίπτωση που έχει ρυθμιστεί εκ των προτέρων η παρουσία από παράμετρο της διαμόρφωσης και έχει ενεργοποιηθεί η χρήση από παράμετρο του setup, αυτή η λογική εμποδίζει, με θερμοστάτη σβηστό, τη θερμοκρασία περιβάλλοντος να κατέβει κάτω από το κατώτατο όριο που έχει ρυθμιστεί (παράμετρος "SET έλεγχος ελάχιστης θερμοκρασίας"), εξαναγκάζοντας το τερματικό στη λειτουργία θέρμανσης για το χρονικό διάστημα που χρειάζεται.

Αν υπάρχει ηλεκτρική αντίσταση θα χρησιμοποιηθεί μόνο σε περίπτωση που έχει επιλεχθεί εκ των προτέρων ως συμπληρωματική στη θέρμανον.

ΕΝΕΡΓΟΠΟΙΗΣΗ

Αν έχει επιλεχθεί αυτός ο έλεγχος, το τερματικό θα ενεργοποιηθεί στην περίπτωση που η θερμοκρασία περιβάλλοντος κατέβει κάτω από 9°C:

Όταν φτάσει η θερμοκρασία πάνω από 10°C ο θερμοστάτης θα επιστρέψει σε Off.

'Ενα ενδεχόμενο OFF από την ψηφιακή είσοδο θα εμποδίσει αυτή τη λογική.

ΑΦΥΓΡΑΝΣΗ

Η λειτουργία της αφύγρανσης που χρησιμοποιείται μόνο στη λειτουργία Ψύξης, σε περίπτωση που έχει ρυθμιστεί η παρουσία του αισθητήρα υγρασίας μέσα στο μενού διαμόρφωσης, θέτει σε λειτουργία το τερματικό με σκοπό να μειώσει την υγρασία που υπάρχει στο περιβάλλον μέχρι να φτάσει το setpoint που έχει ρυθμιστεί στην παράμετρο του μενού του setup.

ЛОГІКН

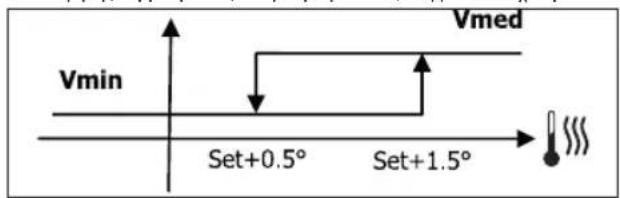

Η ταχύτητα του αερισμού εξαναγκάζεται στο ελάχιστο ή, σε περίπτωση πολύ υψηλής θερμοκρασίας στο ρυθμισμένο set, στη μεσαία ταχύτητα:

Εφόσον πρέπει να επαναφερθεί η ρυθμισμένη υγρασία ο αερισμός (και η βαλβίδα, αν υπάρχει) θα ενεργοποιηθεί ακόμη και στην περίπτωση που η θερμοκρασία περιβάλλοντος έχει φτάσει το σχετικό set (ορατό στην οθόνη). Σε περίπτωση που πέσει πολύ κάτω από αυτό το όριο αυτή η λογική αναστέλλεται στιγμιαία.

Η συναίνεση για την ενεργοποίηση της αφύγρανσης συνδέεται με τον έλεγχο της θερμοκρασίας του νερού. Στη συνέχει η λογική της σχετικής συναίνεσης:

Η απουσία συναίνεσης προβλέπει τη στιγμιαία αναστολή της λειτουργίας της αφύγρανσης. Το ίδιο θα συμβεί σε περίπτωση που αποσυνδεθεί ο αιοθητήρας.

'Отая επιτευχθεί η υγρασία που αναφέρεται ή τεθεί σε Off η εντολή, η αφύγρανση θα απενεργοποιηθεί.

ΣΥΝΑΓΕΡΜΟΙ

Οι συναγερμοί που ελέγχονται από την εντολή έχουν σχέση με την απουσία παρουσίας των αισθητήρων που προβλέπονται με βάση τη διαμόρφωση της μονάδας. Συνεπώς οι πίθανοί συναγερμοί είναι οι εξής:

• Συναγερμός αισθητήρα αέρα
• Συναγερμός αισθητήρα νερού
• Συναγερμός αισθητήρα υγρασίας

ΔΙΚΤΥΑ ΚΑΙ ΣΥΝΔΕΣΗ

ΣΥΝΔΕΣΗ ΜΕ ΣΥΣΤΗΜΑ ΕΠΟΠΤΕΙΑΣ (ΛΥΣΗ ΕΞΩΤΕΡΙΚΟ ΣΥΣΤΗΜΑ ΕΛΕΓΧΟΥ)

Η σύνδεση πραγματοποιείται μέσω της έκδοσης Εξωτερικό σύστημα ελέγχου 3.10 ή της ανώτερης

Μέσω της σειριακής πόρτας RS485 μπορείτε να συνδέσετε τις εντολές FWECSA (μέχρι 247) και ένα λογισμικό διαχείρισης που χρησιμοποιεί ως πρωτόκολλο επικοινωνίας το στάνταρντ MODBUS RTU με τα εξής χαρακτηριστικά:

• ρυθμός baud που έχει ρυθμιστεί (default: 9600)
• καμία ισοτιμία
• 8 bit δεδομένων
• 1 bit stop

Στο εσωτερικό ενός δικτύου εποπτείας, κάθε εντολή FWECSA συμπεριφέρεται ως SLAVE απέναντι στο κεντρικό σύστημα διαχείρισης που αποτελεί το MASTER του δικτύου (εικόνα 01).

'Отан εκτελεστεί η καλωδίωση του δικτύου θα πρέπει να γίνει διαμόρφωση κάθε εντολής FWECSA. Πατήστε το πλήκτρο PRG για να εισέλθετε στο MENOY και έπειτα να εισέλθετε στο υπομενού "Δίκτυα και συνδέσεις" (κωδικός πρόσβασης = 20). Ρυθμίστε τις παραμέτρους του SETUP RS485 ως εξής:

• MST/SLV = "Slave από SPV"
• Πρωτόκολλο = "Modbus"
• Σειριακή διεύθυνση = ρυθμίστε μια τιμή από 1 έως 255
• Ταχύτητα = ρυθμίστε με βάση τις ανάγκες του Master

αφήστε όπως είναι τις παραμέτρους του SETUP OC (MST/SLV = κανένα).

Για λεπτομέρειες σχετικά με την καλωδίωση του δικτύου σας συνιστούμε την ανάγνωση του εγγράφου “ΟΔΗΓΟΣ ΚΑΤΕΥΘΥΝΤΗΡΙΩΝ ΓΡΑΜΜΩΝ ΔΙΚΤΥΟΥ ΡΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤУΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ Ακαι.

Οι λειτουργίες που αναγνωρίζονται και ελέγχονται από την εντολή όπως SLAVE είναι οι εξής:

ΚΩΔΙΚΟΣ ΠΕΡΙΓΡΑΦΗ

01 ανάγνωση του coil status

02 ανάγνωση του input status

03 ανάγνωση του holding register

04 ανάγνωση του input register

15 πολλαπλή γραφή του coil status

16 πολλαπλή γραφή του holding register

Οι μεταβλητές που είναι διαθέσιμες είναι οι ακόλουθες:

COIL STATUS (ΨΗΦΙΑΚΑ ΑΝΑΓΝΩΣΗΣ/ΓΡΑΦΗΣ)

ПЕРИГРАФН

1 εντολή ON/OFF

2 εντολή ΚΑΛΟΚΑΙΡΙ/ΧΕΙΜΩΝΑΣ

3 εντολή ECONOMY

4 εντολή ΕΝΕΡΓΟΠΟΙΗΣΗΣ ΑΝΤΙΨΥΚΤΙΚΗΣ ΟΥΣΙΑΣ

5 εντολή ΕΝΕΡΓΟΠΟΙΗΣΗ ΗΛΕΚΤΡΙΚΩΝ ΑΝΤΙΣΤΑΣΕΩΝ

6 εντολή ΧΕΙΡΟΚΙΝΗΤΟ/ΑΥΤΟΜΑΤΟ του αερισμού διαμόρφωσης

7 ενεργοποίηση ΟΝ/OFF από MASTER

8 ενεργοποίηση ΕCONOMY από MASTER

9 ενεργοποίηση ΚΑΛΟΚΑΙΡΙ/ΧΕΙΜΩΝΑΣ από MASTER

10 ενεργοποίηση ΑΝΤΙΨΥΚΤΙΚΗΣ ΟΥΣΙΑΣ από MASTER

11 ενεργοποίηση ΗΛΕΚΤΡΙΚΩΝ ΑΝΤΙΣΤΑΣΕΩΝ από MASTER

12 ενεργοποίηση SETPOINT από MASTER

13 ενεργοποίηση ΟΡΙΩΝ ΤΟΥ SETPOINT από MASTER

14 ενεργοποίηση ΤΑΧΥΤΗΤΑΣ ΑΕΡΙΣΜΟΥ από MASTER

15 εντολή ΕΜΠΛΟΚΗΣ ΠΛΗΚΤΡΟΛΟΓΙΟΥ

16 Συναίνεση ενεργοποίησης ΕΛΕΓΧΟΥ ΥΓΡΑΣΙΑΣ από MASTER

17 Ενεργοποίηση ΕΛΕΓΧΟΥ ΥΓΡΑΣΙΑΣ

18 εντολή ΨΗΦΙΑΚΗΣ ΔΙΑΜΟΡΦΩΣΗΣ ΕΞΟΔΟΥ ΝΟ7

23	Παρουσία αισθητήρα νερού
24	Παρουσία αισθητήρα ζεστού νερού (υδρονικό τερματικό 4 σωλήνων)
25	Αφύγρανση ενεργή
26	Βαλβίδα ανοιχτή
27	Υδρονικό τερματικό απενεργοποιημένο από απομακρυσμένη επαφή
28	Ρυθμιση ανεμιστήρα (χειροκίνητα/αυτόματα)
29	Αντίσταση ενεργή
30	Παρουσία βαλβίδας
31	Ενεργοποίηση ECONOMY από επαφή

INPUT STATUS (ΨΗΦΙΑΚΑ ΜΟΝΟ ΓΙΑ ΑΝΑΓΝΩΣΗ)

ПЕРИГРАФН

1 ON/OFF μονάδας

2 ΚΑΛΟΚΑΙΡΙ/ΧΕΙΜΩΝΑΣ

3 ΕΖΟΝΟΜΥ ενεργή

4 ΑΝΤΙΨΥΚΤΙΚΗ ΟΥΣΙΑ ενεργή

5 Παρουσία ΣΥΝΑΓΕΡΜΟΥ

6 Συναγερμός αισθητήρα θερμοκρασίας περιβάλλοντος

7 Συναγερμός αισθητήρα θερμοκρασίας νερού

8 Συναγερμός αισθητήρα θερμοκρασίας ζεστού νερού(μόνο σε μονάδα 4 σωλήνων)

9 Συναγερμός αισθητήρα υγρασίας περιβάλλοντος

10 Αριθμός ταχύτητας (3/4)

11 Αριθμός σωλήνων (2/4)

12 Τοπος αερισμού (ΒΗΜΑ/ΔΙΑΜΟΡΦΩΣΗ)

13 Αισθητήρας ρύθμισης (ΟΘΟΝΗ/ΚΑΡΤΑ)

14 Παρουσία ηλεκτρικών αντιστάσεων

15 Παρουσία αισθητήρα υγρασίας

16 Κατάσταση ψηφιακής εξόδου 1 (01)

17 Κατάσταση ψηφιακής εξόδου 2 (02)

18 Κατάσταση ψηφιακής εξόδου 3 (03)

19 Κατάσταση ψηφιακής εξόδου 4 (04)

20 Κατάσταση ψηφιακής εξόδου 5 (05)

21 Κατάσταση ψηφιακής εξόδου 6 (06)

22 Κατάσταση ψηφιακής εξόδου 7 (07)

EL

17

ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ

απαγορεύεται ρητά η αναπαραγωγή ακόμη και μερική αυτού του εγχειριδίου

FC66003946

Avαθ.00

HOLDING REGISTER

(ΠΛΗΡΕΙΣ/ΑΝΑΛΟΓΙΚΕΣ ΑΝΑΓΝΩΣΗΣ/ΓΡΑΦΗΣ)

ΠΕΡΙΓΡΑΦΗ
1 SET θερινής θερμοκρασίας (ψύξη)
2 Ελάχιστο όριο SET της θερινής θερμοκρασίας
3 Μέγιστο όριο SET της θερινής θερμοκρασίας
4 SET χειμερινής θερμοκρασίας (θέρμανση)
5 Ελάχιστο όριο SET της χειμερινής θερμοκρασίας
6 Μέγιστο όριο SET της χειμερινής θερμοκρασίας
7	Μόνο SET θερμοκρασίας(αν ΚΑΛΟΚ./ΧΕΙΜ. σε θερμοκρασία νερού/αέρα)
8 SET υγρασίας
9 Ελάχιστο όριο SET υγρασίας
10 Μέγιστο όριο SET υγρασίας
11	Ταχύτητα του αερισμού με διαβαθμίσεις:0 = πολύ μικρή ταχύτητα1 = ελάχιστη ταχύτητα2 = μεσαία ταχύτητα3 = μέγιστη ταχύτητα4 = ταχύτητα ΑΥΤΟΜΑΤΗ
12 Ταχύτητα του αερισμού διαμόρφωσης

INPUT REGISTER

(ΠΛΗΡΕΙΣ/ΑΝΑΛΟΓΙΚΕΣ ΜΟΝΟ ΓΙΑ ΑΝΑΓΝΩΣΗ)

ΠΕΡΙΓΡΑΦΗ
1 Θερμοκρασία περιβάλλοντος
2 Υγρασία περιβάλλοντος
3 Θερμοκρασία νερού
4 Θερμοκρασία ζεστού νερού (μόνο για μονάδα 4 σωλήνων)
5	Κατάσταση αερισμού με διαβαθμίσεις:0 = στάση αερισμού1 = πολύ μικρή ταχύτητα2 = ελάχιστη ταχύτητα3 = μεσαία ταχύτητα4 = μέγιστη ταχύτητα
6 Τιμή % του αερισμού διαμόρφωσης
7 Τιμή % της αναλογικής εξόδου 1
8 Τιμή % της αναλογικής εξόδου 2
9 Τιμή % της αναλογικής εξόδου 3
10 SET θερμοκρασίας ενεργό
11 SET θερινής θερμοκρασίας
12 SET χειμερινής θερμοκρασίας
13	Μόνο SET θερμοκρασίας(αν ΚΑΛΟΚ./ΧΕΙΜ. σε θερμοκρασία νερού/αέρα)
14 SET υγρασίας ενεργό
15 Τύπος βαλβίδας (ΑΠΟΥΣΙΑΖΕΙ/ΟΝ-ΟFF/ΡΥΘΜΙΖΟΜΕΝΟ)

ΛΥΣΕΙΣ ΔΙΚΤΥΟΥ "SMALL"

Οι λύσεις του δικτύου "SMALL" αποτελούν ένα σύστημα δικτύου MASTER/SLAVE στο οποίο μία από τις εντολές FWECSA αναπτύσσει τη λειτουργία MASTER ενώ όλες οι άλλες εντολές FWECSA του δικτύου αναπτύσσουν τη λειτουργία SLAVE.

Υπάρχουν δύο δυνατότητες υλοποίησης, κάθε μία με διαφορετικές λειτουργικότητες και τυπολογία σύνδεσης:

• Δίκτυο SMALL σε RS485
• Δίκτυο SMALL σε ΦΕΡΟΥΣΑ ΣΥΧΝΟΤΗΤΑ

ΔΙΚΤΥΟ SMALL ΣΕ RS485

Η σύνδεση γίνεται στην περίπτωση αυτή μέσω του bus RS485, που αποτελείται από ένα θωρακισμένο και συνεστραμμένο καλώδιο δεδομένων με 2 αγωγούς (εικόνα 02).

Για λεπτομέρειες σχετικά με την καλωδίωση του δικτύου σας συνιστούμε την ανάγνωση του εγγράφου “ΟΔΗΓΟΣ ΚΑΤΕΥΘΥΝΤΗΡΙΩΝ ΓΡΑΜΜΩΝ ΔΙΚΤΥΟΥ ΡΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤУΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ ΣΑΚΤΥΟΥ Α.

Η εντολή MASTER στέλνει στις εντολές SLAVE τις ακόλουθες ρυθμίσεις:

• Τρόπος λειτουργίας: (ΨΥΞΗ ή ΘΕΡΜΑΝΣΗ),
- Κατάσταση ON/OFF της εντολής: όλες οι εντολές SLAVE προσαρμόζονται σε ON/OFF της εντολής MASTER;
- Ενεργοποίηση του ελέγχου της ελάχιστης θερμοκρασίας περιβάλλοντος,
• SET θερμοκρασίας περιβάλλοντος.

ή (με βάση την παράμετρο "Ελεγχος θερμοκρασίας από MASTER" μέσα στο μενού "Δίκτυα και Συνδέσεις"):

- Όρια για την αλλαγή του SET θερμοκρασίας περιβάλλοντος (ΚΑΛΟΚΑΙΡΙ και ΧΕΙΜΩΝΑ): σε κάθε εντολή SLAVE η διακύμανση του SET παρέχεται με ένα δέλτα των ± 2°C γύρω από την τιμή του SET που έχει ρυθμιστεί στην εντολή MASTER.

Όσον αφορά την κατάσταση ΟΝ/ΟFF, σε κάθε εντολή SLAVE επιτρέπεται:

• ΟΝ τοπικά αυτόματο σε περίπτωση αιτήματος της λειτουργίας ελέγχου της ελάχιστης θερμοκρασίας του αέρα περιβάλλοντος
• ON/OFF τοπικά αυτόματο σύμφωνα με τις χρονικές ζώνες, αν είναι ενεργοποιημένες,
- OFF στην εντολή SLAVE από την ψηφιακή είσοδο σε περίπτωση που είναι ενεργοποιημένη.

Κάθε εντολή SLAVE έχει αυτονομία στη διαχείριση της ταχύτητας αερισμού,

στην ενεργοποίηση της λειτουργίας ECONOMY και στη ρύθμιση της τιμής του SET (με τους περιορισμούς που αναφέρθηκαν παραπάνω).

Αυτός ο τύπος δικτύου επιτρέπει την παρουσία ακόμη και ενός δικτύου εποπτείας (λύση Εξωτερικό σύστημα ελέγχου) εφόσον οι σειριακές πόρτες RS485 όλων των εντολών (MASTER και SLAVE) είναι ήδη κατειλημμένες για την υλοποίηση του δικτύου SMALL.

Όταν εκτελεστεί η καλωδίωση του δικτύου θα πρέπει να γίνει διαμόρφωση κάθε εντολής FWECSA. Πατήστε το πλήκτρο PRG για να εισέλθετε στο MENOΥ και έπειτα να εισέλθετε στο υπομενού “Δίκτυα και συνδέσεις” (κωδικός πρόσβασης = 20). Ρυθμίστε τις παραμέτρους του SETUP RS485 ως εξής:

• MST/SLV = ρυθμίστε "Master" στην εντολή FWECSA που αποτελεί το MASTER του δικτύου, ενώ ρυθμίστε "Slave τοπικά" σε όλες τις εντολές FWECSA που αποτελούν τα SLAVE του δικτύου.
  • Πρωτόκολλο = "Modbus"
• Σειριακή διεύθυνση = ρυθμίστε μια τιμή από 1 έως 255 μόνο στις εντολές SLAVE.
  • Ταχύτητα = μην την αλλάξετε (9600)

Αφήστε όπως είναι τις παραμέτρους του SETUP OC (MST/SLV = κανένα).

ΔΙΚΤΥΟ SMALL ΣΕ ΦΕΡΟΥΣΑ ΣΥΧΝΟΤΗΤΑ

Αυτός ο τύπος διαμόρφωσης επιτρέπει τον έλεγχο μέχρι και το μέγιστο των 32 μονάδων υδρονίου μέσω ενός τερματικού χρήστη.

Η σύνδεση γίνεται μέσω του bus RS485, που αποτελείται από ένα θωρακισμένο και συνεστραμμένο καλώδιο δεδομένων με 2 αγωγούς (εικόνα 03).

Η εντολή MASTER, σε αυτή την περίπτωση, επιβάλει σε όλες τις εντολές SLAVE που είναι συνδεδεμένες στο δίκτυο μια λειτουργία (σε κάθε στιγμή) ταυτόσημη με εκείνη της εντολής MASTER. Κάθε εντολή SLAVE δεν κατέχει επομένως καμία αυτονομία αποφάσεων και επιπλέον δεν διαθέτει ένα δικό της τερματικό χρήστη.

Ο μέγιστος αριθμός εντολών SLAVE που συνδέονται με αυτόν τον τύπο του δικτύου είναι 32.

Πριν εκτελέσετε τη σύνδεση των καρτών Ι/Ο στο δίκτυο θα πρέπει να κάνετε διαμόρφωση της κάθε κάρτας.

Συνδέστε το τερματικό χρήστη σε κάθε κάρτα 1/0.

Πατήστε το πλήκτρο PRG για να εισέλθετε στο MENOY και έπειτα να εισέλθετε στο υπομενού "Δίκτυα και συνδέσεις" (κωδικός πρόσβασης = 20). Ρυθμίστε τις παραμέτρους του SETUP OC ως εξής:

- MST/SLV = ρυθμίστε "Master" στην κάρτα 1/0 που αποτελεί το MASTER του δικτύου και "Slave" σε όλα τα SLAVE του δικτύου.

- Σειριακή διεύθυνση = ρυθμίστε μια τιμή από 2 έως 34 στις εντολές SLAVE.

Στο σημείο αυτό μπορείτε να συνδέσετε όλες τις κάρτες 1/0 στο δίκτυο.

Όταν ρυθμίσετε την κάρτα ως SLAVE δεν θα είναι πλέον σε θέση να επικοινωνήσει με κανένα τερματικό χρήστη. Επομένως αν χρειαστεί να αλλάξετε τις ρυθμίσεις θα πρέπει να εκτελέσετε μια επαναφορά με την ακόλουθη διαδικασία: αποσυνδέστε την κάρτα από το δίκτυο και διατηρώντας τη σε τροφοδοσία βάλτε σε βραχυκύκλωμα για 15 δευτερόλεπτα την ψηφιακή είσοδο 10 (ακροδέκτες 110 και IC).

Όλα τα τερματικά υδρονίου (MASTER και SLAVE) συνδεδεμένα στο δίκτυο μπορούν να έχουν την ίδια διαμόρφωση.

ΜΙΚΤΟ ΔΙΚΤΥΟ

Το δίκτυο SMALL σε ΦΕΡΟΥΣΑ ΣΥΧΝΟΤΗΤΑ μπορεί να είναι συνδεδεμένο ακόμη και σε ένα δίκτυο εποπτείας (λύση Εξωτερικό σύστημα ελέγχου ή SMALL) σε RS485 μέσω της σειριακής πόρτας RS485 της εντολής MASTER πετυχαίνοντας έτοι το λεγόμενο MIΚΤΟ ΔΙΚΤΥΟ. Στην εικόνα 04 υπάρχει το σχήμα του μικτού δικτύου που αποτελείται από το δίκτυο SMALL σε ΦΕΡΟΥΣΑ ΣΥΧΝΟΤΗΤΑ συνδυασμένο με ένα δίκτυο εποπτείας.

ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ ΠΑΡΑΜΕΤΡΩΝ

ΕΞΩΤΕΡΙΚΟΣΥΣΤΗΜΑΕΛΕΓΧΟΥBMS		SMALL RS485	SMALLOC	ΔικτυοΜικτό
RS485
MST/SLV Slave anó SPV		FWECSA Master:Master	-	FWECSA Master:Master
		FWECSA Slave:Slave anó SPV		FWECSA Slave:Slave anó SPV
Πρωτόκολλο Modbus Modbus - Modbus
Σειριακήδιεύθυνση	1... 255	FWECSAMaster: 0	-	FWECSAMaster: 0
		FWECSA Slave:1... 255		FWECSA Slave:1... 255
Ταχύτητα	Με βάση τοMaster	9600 - 9600
OC
MST/SLV --			FWECSA Master: Master
			FWECSA Slave: Slave
Σειριακήδιεύθυνση	-	-	FWECSA Master: 0
			FWECSA Slave: 2... 255

ΣΗΜΑΣΙΑ ΤΩΝ LED

ΜΠΛΕ ΠΡΑΣΙΝΟ ΚΟΚΚΙΝΟ
ΚΑΘΕΣΤΩΣLED	Μονάδα OFF Μονάδα ΟΝ		Παρουσία συναγερμού
ΔΙΚΤΥΟ LED	Master OC Επικοινωνία ΟΚ		Απουσία επικοινωνίας

i

Κοιτάζοντας μπροστά την κάρτα Ι/Ο, ΤΟ ΚΑΘΕΣΤΩΣ LED βρίσκεται αριστερά ενώ το ΔΙΚΤΥΟ LED είναι στα δεξιά.

TEXNIKA ΔΕΔΟΜΕΝΑ

Τροφοδοσία 230Vac 50/60Hz	Ισχύς 2,5 W
Θερμοκρασία Λειτουργίας	Διάστημα 0-50°C
ΘερμοκρασίαΑποθήκευσης	Διάστημα -10-60°C
Βαθμός προστασίας IP	IP30 (τερματικό χρήστη)
Τύπος κάρτας	Τύπος 1.C
Δίκτυο εξόδου	Normal Open 5A @ 240V (Ωμικό)Θερμοκρασία περιβάλλοντος max.: 105°CΜικρο-διακοπή
Είσοδοι	Αισθητήρες Θερμοκρασίας NTCΕνεργείς αισθητήρες 0-5VΚαθαρές επαφές (ψηφιακές είσοδοι)
ΑισθητήρεςΘερμοκρασίας	Αισθητήρες NTC 10K Ohm @25°CΔιάστημα -25-100°C
Αισθητήρας υγρασίας	Αισθητήρας ωμικού τύπουΔιάστημα 20-90%RH
Διατομή max καλωδίωνγια τερματικά	1,5 mm ^2
Βαθμός ρύπανσης	Βαθμός II
Κατηγορία αντίστασηςστη θερμότητα/φωτιά	Κατηγορία D
Κατηγορία υπέρτασης	Κατηγορία II
Κανόνες συμμόρφωσηςEMC	EN 61000-6-1(2007)EN 61000-6-3(2007) + A1(2011)

ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

Στη συνέχεια θα γίνει περιγραφή των διαδικασιών εγκατάστασης της διεπαφής χρήστη, της κάρτας ισχύος και των αισθητήρων με συγκεκριμένες οδηγίες για τα μεμονωμένα υδρονικά τερματικά της σειράς Daikin.

ΕΓΚΑΤΑΣΤΑΣΗ ΤΩΝ ΑΙΣΘΗΤΗΡΩΝ

Η εντολή FWECSA διαχειρίζεται τους ακόλουθους αισθητήρες:

• Αισθητήρας για την ανάγνωση της θερμοκρασίας αέρα ενσωματωμένου στο εσωτερικό του τερματικού χρήστη. Δεν χρειάζεται καμία ιδιαίτερη εργασία εγκατάστασης.
• Αισθητήρας (προαιρετικά και εναλλακτικά σε σχέση με τα παραπάνω ) συνδεδεμένος με την κάρτα I/O για την ανάγνωση της θερμοκρασίας του αέρα εισαγωγής από το μηχάνημα ή σε οποιοδήποτε άλλο σημείο του περιβάλλοντος που υπόκειται στη ρύθμιση της θερμοκρασίας (ΑΠΟΜΑΚΡΥΣΜΕΝΟΣ ΑΙΣΘΗΤΗΡΑΣ ΑΕΡΑ).
• Αισθητήρες (προαιρετικοί) για την ανάγνωση της θερμοκρασίας του νερού: μπορείτε να συνδέσετε ένα ή δύο αισθητήρες ανάλογα με το αν το τερματικό είναι συνδεδεμένο με την εγκατάσταση με 2 ή 4 σωλήνες.
• Αισθητήρας (προαιρετικός) για την ανάγνωση της σχετικής υγρασίας περιβάλλοντος που συνδέεται με την κάρτα 1/0

Για να αποφευχθούν παρεμβολές και συνακόλουθες δυσλειτουργίες τα καλώδια των αισθητήρων ΔΕΝ πρέπει να βρίσκονται κοντά στα καλώδια ισχύος (230V).

ΕΓΚΑΤΑΣΤΑΣΗ ΑΠΟΜΑΚΡΥΣΜΕΝΟΥ ΑΙΣΘΗΤΗΡΑ ΑΕΡΑ

Η χρήση του απομακρυσμένου αισθητήρα αέρα για τη ρύθμιση της θερμοκρασίας περιβάλλοντος είναι προαιρετικός. Σε περίπτωση που τον χρησιμοποιείτε γίνεται ο αισθητήρας της κύριας ρύθμισης αντί του αισθητήρα που βρίσκεται στο εσωτερικό του τερματικού χρήστη. Σε κάθε περίπτωση μπορείτε πάντα να επιλέξετε τον αισθητήρα της κύριας ρύθμισης της θερμοκρασίας περιβάλλοντος επεμβαίνοντας στην παράμετρο "αισθητήρα αέρα" που υπάρχει μέσα στο ΜΕΝΟΥ ΔΙΑΜΟΡΦΩΣΗΣ.

Ο απομακρυσμένος αισθητήρας αέρα συνδέεται πάντα με τους ακροδέκτες 11-С1 της κάρτας 1/0.

στερεώσετε τον αισθητήρα ξεκινώντας από το στέλεχος (στο σημείο του περιβλήματος από καουτσούκ).

«FWV, FWL, FWM, FWZ, FWR, FWS

Χρησιμοποιήστε τον πλαστικό αυτοκόλλητο φορέα αισθητήρα που παρέχεται:

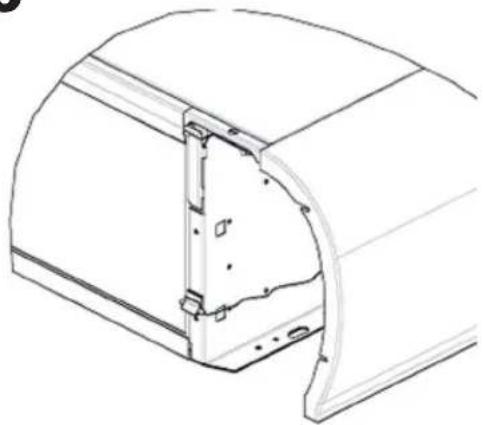

• Εναλλάκτης θερμότητας με ανεμιστήρα χωρίς βάση (εικόνα 05)

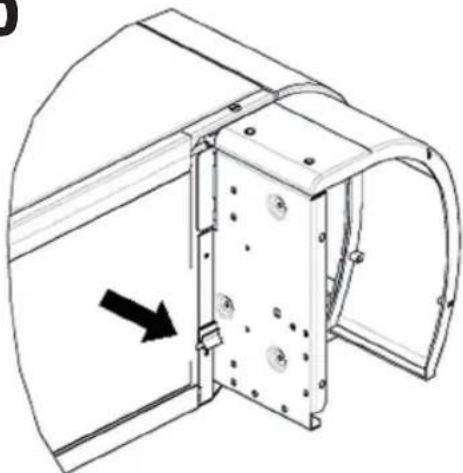

• εναλλάκτης θερμότητας με ανεμιστήρα με βάση (εικόνα 06)

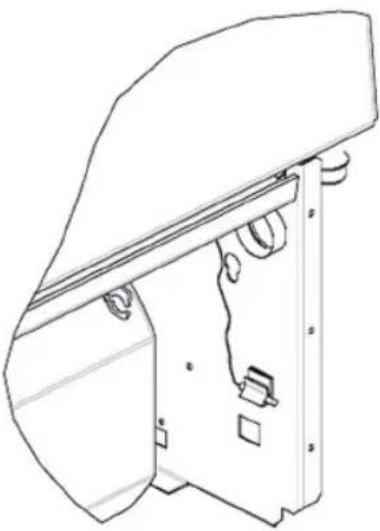

- εναλλάκτης θερμότητας με ανεμιστήρα με μπροστινή εισαγωγή (εικόνα 07)

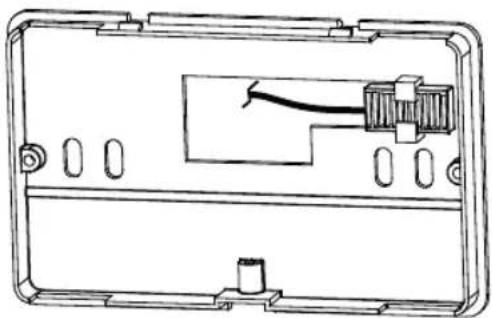

ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΑΙΣΘΗΤΗΡΑ ΥΓΡΑΣΙΑΣ

Ο αισθητήρας υγρασίας είναι εξάρτημα προαιρετικό. Σε περίπτωση που υπάρχει, συνδέεται με τους ακροδέκτες SU-SU της κάρτας I/O. Ο μετατροπέας του αισθητήρα μπορεί να τοποθετηθεί έτοι ώστε να φτάνει η ροή του αέρα εισαγωγής της μονάδας (αν υπάρχει και απομακρυσμένος αισθητήρας θερμοκρασίας, συνδέστε τους με μια ταινία όπως φαίνεται στην παρακάτω εικόνα) ή σε οποιοδήποτε άλλο σημείο του περιβάλλοντος που υπόκειται στη ρύθμιση της θερμοκρασίας και της υγρασίας.

ΜΠΟΡΕΙΤΕ επίσης να τοποθετήσετε το μετατροπέα του αισθητήρα μέσα στο τερματικό χρήστη χρησιμοποιώντας την ειδική ζεύξη στη βάση του τερματικού (εικόνα 08).

Το καλώδιο που παρέχεται με το μετατροπέα υγρασίας είναι εξοπλισμένο με οθόνη. Δεν χρειάζεται να συνδέσετε αυτήν την οθόνη με την κάρτα Ι/Ο. Σε περίπτωση που η ανάγνωση της σχετικής υγρασίας διαταράσσεται από τη γειτνίαση με τα καλώδια ισχύος ή με κάτι άλλο, συνδέστε την παραπάνω οθόνη στον ακροδέκτη GND της σειριακής πόρτας RS485.

ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΑΙΣΘΗΤΗΡΑ ΝΕΡΟΥ

Ο αισθητήρας για την ανάγνωση της θερμοκρασίας του νερού (καλώδιο χρώματος λευκού) είναι ένα προαιρετικό εξάρτημα.

Σε περίπτωση μονάδας με 2 σωλήνες (μόνο μία μπαταρία) ο αισθητήρας νερού συνδέεται με τους ακροδέκτες I2 - C1 της κάρτας I/O. Σε περίπτωση μονάδας με 4 σωλήνες μπορείτε να διαλέξετε (με την παράμετρο “Αριθμός αισθητήρα νερού” του MENOY ΔΙΑΜΟΡΦΩΣΗΣ) πόσους αισθητήρες (ένα ή δύο) να χρησιμοποιήσετε. Αν επιλέξετε να χρησιμοποιήσετε έναν αισθητήρα νερού, θα πρέπει να τοποθετηθεί έτσι ώστε να διαβάζει τη θερμοκρασία του νερού θέρμανσης (επομένως πρέπει να τοποθετείται πάνω στη μπαταρία του ζεστού νερού) και να συνδέεται με τους ακροδέκτες I2 - C1 του αισθητήρα I/O. Αν αντίθετα επιλέξετε να χρησιμοποιήσετε δύο

αισθητήρες νερού, ο αισθητήρας για την ανάγνωση της θερμοκρασίας του κρύου νερού θα πρέπει να συνδεθεί με τους ακροδέκτες 12-С1 της κάρτας 1/0 ενώ ο αισθητήρας για την ανάγνωση της θερμοκρασίας του ζεστού νερού θα πρέπει να συνδεθεί με τους ακροδέκτες 13-С1 της κάρτας 1/0.

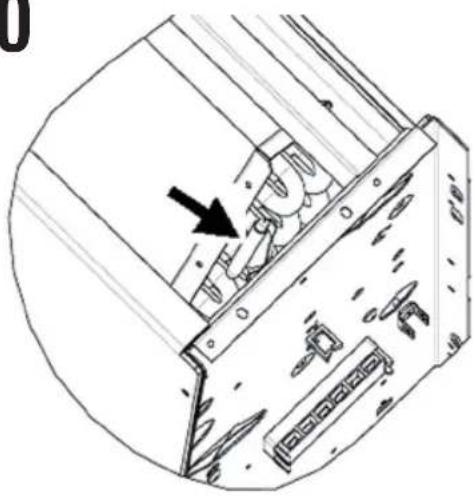

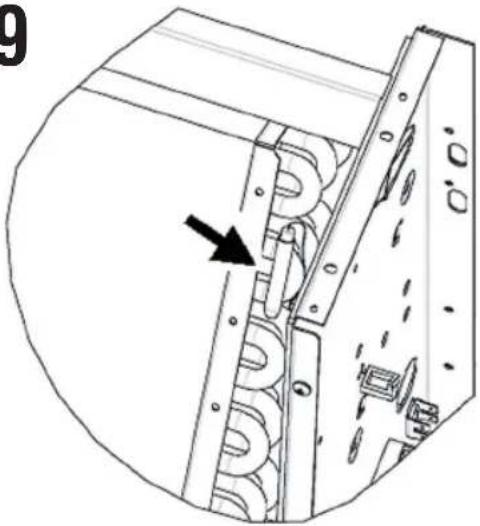

Χρησιμοποιείστε τον ειδικό φορέα αισθητήρα από χαλκό για τον αισθητήρα του νερού και τοποθετήστε τον, ανάλογα με την περίπτωση, όπως περιγράφεται στη συνέχεια. Εναλλάκτης θερμότητας με ανεμιστήρα για:

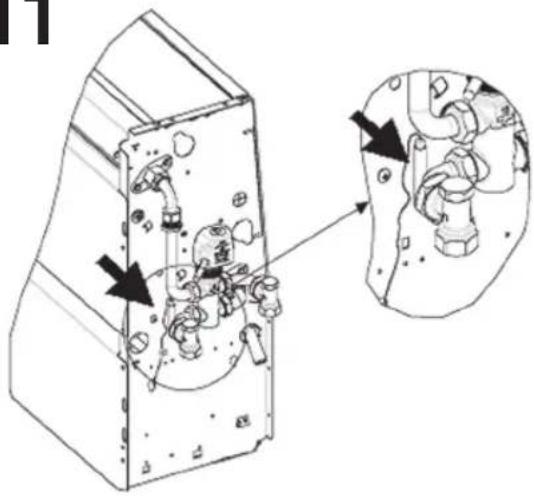

• Εγκατάσταση σε 2ΤUBΙ - ΟΧΙ ΒΑΛΒΙΔΑ ή ΒΑΛΒΙΔΑ 2 ΟΔΩΝ: ο αισθητήρας νερού πρέπει να τοποθετείται πάνω στον εναλλάκτη (εικόνα 09);
• Εγκατάσταση σε 4TUBI - OXI BΑΛΒΙΔΑ ή BΑΛΒΙΔΑ 2 ΟΔΩΝ: ο αισθητήρας νερού (αν είναι ένας) πρέπει να τοποθετείται πάνω στον εναλλάκτη του κυκλώματος θέρμανσης (εικόνα 10). Ο ενδεχόμενος δεύτερος αισθητήρας τοποθετείται πάνω στον εναλλάκτη του κυκλώματος ψύξης.
• Εγκατάσταση σε 2ΤUBΙ - ΜΕ ΒΑΛΒΙΔΑ 3 ΟΩΩΝ: ο αιοθητήρας τοποθετείται στην είσοδο της βαλβίδας, στο τμήμα που προέρχεται από την εγκατάσταση (εικόνα 11);
• Εγκατάσταση σε 4TUBI - ΜΕ ΒΑΛΒΙΔΕΣ 3 ΟΔΩΝ: ο αισθητήρας νερού (αν είναι ένας) τοποθετείται στην είσοδο της βαλβίδας θέρμανσης, στο τμήμα που προέρχεται από το κύκλωμα (εικόνα 12). Ο ενδεχόμενος δεύτερος αισθητήρας τοποθετείται στην είσοδο της βαλβίδας ψύξης στο τμήμα που προέρχεται από το κύκλωμα.

FWD

Παράδειγμα, βαλβίδες τοποθετημένες στην αριστερή πλευρά:

• Για μονάδες FWD χωρίς βαλβίδες, για εγκαταστάσεις δύο σωλήνων, ο αισθητήρας νερού τοποθετείται στο σωλήνα στην είσοδο του εναλλάκτη.
Για μονάδες FWD χωρίς βαλβίδες, για εγκαταστάσεις τεσσάρων σωλήνων, ο αισθητήρας νερού τοποθετείται στο σωλήνα στην είσοδο του εναλλάκτη του κυκλώματος θέρμανσης.

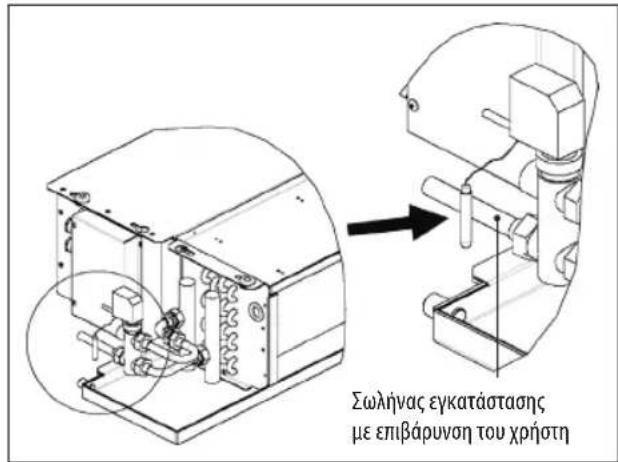

FWB-FWP

Παράδειγμα, βαλβίδες τοποθετημένες στην αριστερή πλευρά:

Σωλήνας εγκατάστασης με επιβάρυνοη του χρήστη

• Για μονάδες FWB-FWP χωρίς βαλβίδες, για εγκαταστάσεις δύο σωλήνων, ο αισθητήρας νερού τοποθετείται στο σωλήνα στην είσοδο του εναλλάκτη.
  Για μονάδες FWB-FWP χωρίς βαλβίδες, για εγκαταστάσεις τεσσάρων σωλήνων, ο αισθητήρας νερού τοποθετείται στο σωλήνα στην είσοδο του εναλλάκτη του κυκλώματος θέρμανσης.

ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΤΕΡΜΑΤΙΚΟΥ ΧΡΗΣΤΗ

Επιλέξτε μια ζώνη εύκολης πρόσβασης για την εγκατάσταση του πίνακα ελέγχου για τη ρύθμιση των λειτουργιών και αποτελεσματική για την ανίχνευση της θερμοκρασίας περιβάλλοντος (τουλάχιστον 1,5 m από το πάτωμα). Αποφεύγετε επομένως:

• θέσεις με άμεση έκθεση στις ηλιακές ακτίνες,
• θέσεις με άμεσα έκθεση στα ρεύματα ζεστού ή κρύου αέρα,
- να τοποθετείτε πράγματα που εμποδίζουν τη σωστή ανίχνευση της θερμοκρασίας (κουρτίνες ή έπιπλα),
• τη συνεχή παρουσία του ατμού του νερού (κουζίνες κλπ),
• va kalúpíte te ñ va topoθετείτε τον πίνακα στον τοίχο.

Για την εγκατάσταση του πίνακα ελέγχου στον τοίχο συνίσταται η χρήση ενός ένθετου ηλεκτρικού κιβωτίου φρουτιέρα 503, πίσω από τον έλεγχο, για την υποδοχή των καλωδίων. Για την τοποθέτηση ακολουθείστε τις παρακάτω οδηγίες:

• Αφαιρέστε τη βίδα κλεισίματος του ελέγχου (εικόνα 17).
- Σε περίπτωση χρήσης ενός ένθετου κιβωτίου φρουτιέρα 503, περάστε τα καλώδια μέσα από το στενό άνοιγμα της βάσης του ελέγχου και χρησιμοποιείστε για τη στερέωση τις ειδικές οπές (εικόνα 13).
- Διαφορετικά τρυπήστε τον τοίχο όπου θέλετε να εγκαταστήσετε τον έλεγχο, στο ύψος των σχισμών της στερέωσης που βρίσκονται στη βάση του ελέγχου. Χρησιμοποιείστε τη βάση του ελέγχου ως προφίλ για τη διάτρηση. Περάστε τα καλώδια μέσα από το στενό άνοιγμα της βάσης και στερεώστε την με τα στοπ στον τοίχο που έχετε τρυπήσει (εικόνα 14).

• Συνδέστε τον ακροδέκτη στην κάρτα της οθόνης.

- Ξανακλείστε τον έλεγχο χρησιμοποιώντας τη βίδα κλεισίματος..

Η σύνδεση μεταξύ του πίνακα ελέγχου και της κάρτας Ι/Ο εκτελείται χρησιμοποιώντας τους συνδετήρες 2 ακροδεκτών της φέρουσας συχνότητας που υπάρχουν και στις δύο διατάξεις (δείτε το ηλεκτρικό σχήμα). Σε περίπτωση της κάρτας Ι/Ο οι συνδετήρες για τη σύνδεση είναι δύο: μπορείτε να συνδεθείτε ή στον ένα ή στον άλλο. Συνίσταται η χρήση ενός καλωδίου για δίκτυα δεδομένων που αποτελείται από ένα ζεύγος συνεστραμμένων αγωγών και θωράκιση. Συνίσταται επίσης η σύνδεση του αγωγού θωράκισης στον ακροδέκτη (-) τόσο στην πλευρά του τερματικού χρήστη όσο και στην κάρτα Ι/Ο (εικόνα 23).

ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΚΑΡΤΑΣ Ι/Ο

• Επί των τερματικών μονάδων FWV, FWL, FWM, FWZ, FWR, FWS, FWD συναρμολογήστε την κάρτα I/O στον ειδικό βραχίονα στερέωσης με τις βίδες που παρέχονται μήκους 9,5 mm (εικόνα 15-16-17),
  • Βιδώστε την πλακέτα ακροδεκτών 3 οδών επί του βραχίονα χρησιμοποιώντας τις βίδες που παρέχονται μήκους 25 mm,
  Συναρμολογήστε τον βραχίονα επί της πλευράς του τερματικού που είναι αντίθετα από τους συλλέκτες της εισόδου/εξόδου του νερού,
• Εκτελέστε τις ηλεκτρικές συνδέσεις όπως υποδεικνύεται στο ηλεκτρικό σχήμα (εικόνα 19). Για τη σύνδεση μεταξύ της μονάδας πλακέτας ακροδεκτών (CN) και της κάρτας χρησιμοποιείστε καλώδιο διατομής 1,5 mm².

FWB-FWP

• Στο τερματικό FWB-FWP συναρμολογήστε την κάρτα 1/0 απευθείας στο κιβώτιο των ηλεκτρικών συνδέσεων με τις βίδες που παρέχονται μήκους 9,5 mm (εικόνα 18).
• Εκτελέστε τις ηλεκτρικές συνδέσεις όπως υποδεικνύεται στο ηλεκτρικό σχήμα (εικόνα 19). Για τη σύνδεση μεταξύ της πλακέτας ακροδεκτών (CN) και της κάρτας χρησιμοποιείστε καλώδιο διατομής 1,5 mm².

ΗΛΕΚΤΡΙΚΕΣ ΣΥΝΔΕΣΕΙΣ

Όλες οι εργασίες πρέπει να εκτελούνται από εξειδικευμένο προσωπικό σύμφωνα με τους ισχύοντες κανονισμούς. Για οποιαδήποτε επέμβαση ηλεκτρικής φύσεως ανατρέξτε στα ηλεκτρικά σχήματα που παρέχονται μαζί με τη μονάδα. Σας προτείνουμε επίσης να βεβαιώνεστε ότι τα χαρακτηριστικά του ηλεκτρικού δικτύου είναι προσαρμοσμένα στις απορροφήσεις που υποδεικνύονται στον ηλεκτρικό πίνακα δεδομένων.

Πριν εκτελέσετε οποιαδήποτε εργασία στα ηλεκτρικά μέρη βεβαιωθείτε ότι δεν υπάρχει τάση. Βεβαιωθείτε ότι η τάση του δικτύου ανταποκρίνεται στα ονομαστικά δεδομένα της μονάδας (τάση, αριθμό φάσεων, συχνότητα) που αναφέρονται στην πινακίδα του μηχανήματος. Η τάση τροφοδοσίας δεν πρέπει να υποβάλλεται σε μεταβολές ανώτερες του ±5% σε σχέση με την ονομαστική τιμή. Οι ηλεκτρικές συνδέσεις πρέπει να γίνονται σύμφωνα με το συνημμένο ηλεκτρικό σχήμα της συγκεκριμένης μονάδας και με τους ισχύοντες κανονισμούς.

ΣΥΝΤΗΡΗΣΗ

Οι εργασίες συντήρησης πρέπει να εκτελούνται αποκλειστικά από ένα κέντρο τεχνικής υποστήριξης εξουσιοδοτημένο από τον κατασκευαστή ή από εξειδικευμένο προσωπικό. Για λόγους ασφαλείας, πριν από την εκτέλεση οποιασδήποτε εργασίας συντήρησης ή καθαρισμού, αποσυνδέετε το μηχάνημα.

ΠΙΝΑΚΑΣ Ι/Ο ΤΗΣ ΚΑΡΤΑΣ (εικόνα 19)

ΤΡΟΦΟΔΟΣΙΑ
L Φάση
N Ουδέτερη
ΕΙΣΟΔΟΙ
11 Αισθητήρας NTC αέρα περιβάλλοντος
12 Αισθητήρας NTC νερού
13	Αισθητήρας NTC ζεστού νερού (αν πρόκειται για μονάδα 4 σωλήνων)
14 Δεν χρησιμοποιείται
15 Δεν χρησιμοποιείται
IC Κοινό για αισθητήρα NTC
+5 Δεν χρησιμοποιείται
16 Είσοδος για ON/OFF απομακρυσμένο
17 Είσοδος για ΚΑΛΟΚ./ΧΕΙΜ. απομακρυσμένο
18 Είσοδος για ECONOMY απομακρυσμένο
19 Δεν χρησιμοποιείται
110 Δεν χρησιμοποιείται
IC Κοινό για 16-17-18
SU - SU Αισθητήρας υγρασίας
ΕΞΟΔΟΙ
A1 Διαμόρφωση ανεμιστήρα brushless
A2	Διαμόρφωση βαλβίδας νερού(κρύα μόνο αν είναι μονάδα 4 σωλήνων)
A3 Διαμόρφωση βαλβίδας ζεστού νερού (μόνο μονάδα 4 σωλήνων)
CA Κοινό για τις εξόδους 0-10V
01 Ταχύτητα Πολύ Μικρή
02 Ταχύτητα Ελάχιστη
03 Ταχύτητα Μεσαία
04 Ταχύτητα Μέγιστη
05 Βαλβίδα νερού (κρύα αν είναι για μονάδα 4 σωλήνων)
06 Βαλβίδα ζεστού νερού (μόνο μονάδα 4 σωλήνων) ή αντίσταση
C1 Κοινό για τις εξόδους ρελέ 01-06
07 Διαμορφώσιμη έξοδος σήμανσης
C7 Κοινό για την έξοδο ρελέ 07
ΠΟΡΤΕΣ (ΜΠΡΟΣΤΙΝΟ ΜΕΡΟΣ ΚΑΡΤΑΣ)
A/B/GND Σειριακό RS485 πρωτόκολλο MODBUS
+ / - Σύνδεση οθόνης ή δεύτερης κάρτας
+ / - Σύνδεση οθόνης ή δεύτερης κάρτας

ΗΛΕΚΤΡΙΚΟ ΣΧΗΜΑ (εικόνα 19)

ΛΕΖΑΝΤΑ
SA Αισθητήρας θερμοκρασίας περιβάλλοντος
SW	Αισθητήρας θερμοκρασίας νερού (κρύο αν είναι μονάδα 4 σωλήνων)
SWH	Αισθητήρας θερμοκρασίας ζεστού νερού (μόνο μονάδα 4 σωλήνων)
SU Αισθητήρας υγρασίας περιβάλλοντος
ON/OFF Καθαρή επαφή για ON/OFF απομακρυσμένο
SUM/WIN Καθαρή επαφή για ΚΑΛΟΚΑΙΡΙ/ΧΕΙΜΩΝΑ απομακρυσμένο
ECONOMY Καθαρή επαφή για ECONOMY απομακρυσμένο
FAN 0/10V Ρυθμιζόμενος ανεμιστήρας 0/10V
VC 0/10V	Ρυθμιζόμενη βαλβίδα νερού (κρύα αν είναι μονάδα 4 σωλήνων) 0/10V
VH 0/10V Ρυθμιζόμενη βαλβίδα ζεστού νερού (μόνο μονάδα 4 σωλήνων)
MV Ανεμιστήρας
INV Inverter ανεμιστήρα
MV INV Inverter ανεμιστήρα κινητήρα
V1 Ταχύτητα πολύ μικρή
V2 Ταχύτητα ελάχιστη
V3 Ταχύτητα μεσαία
V4 Ταχύτητα μέγιστη
COM Κοινό για εξόδους ON/OFF
VC Βαλβίδα νερού (κρύο αν είναι για μονάδα 4 σωλήνων)
VH/RE	Βαλβίδα ζεστού νερού (μόνο μονάδα 4 σωλήνων) ή ηλεκτρική αντίσταση
CN Μονάδα πλακέτας ακροδεκτών
IL Διακόπτης γραμμής (δεν παρέχεται)
F Ασφάλεια (δεν παρέχεται)
L Φάση
N Ουδέτερη

01

02

03

04

05	06
07	08
09	10

11
