ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HFC 3T-3 Kern

Οδηγίες χρήσεως Ηλεκτρονικοί ζυγοί γερανού

Ημερολόγιο Τακτική συντήρηση και επισκευή

KERN HFC

'Εκδοση 1.4

2017-06

GR

Οδηγίες χρήσεως/ημερολόγιο

Ηλεκτρονικός κρεμαστός ζυγός

Περιεχόμενα

1. Τεχνικές προδιαγραφές ____ 4

1.1 Διαστάσεις 6

1.2 Πινακίδα στοιχείων 9

1.3 Δήλωση συμμόρφωσης ____ 10

1. Γενικές οδηγίες ασφάλειας ____ 11

2.1 Υποχρεώσεις χρήστη____ 11

2.2 Οργανωτικές δραστηριότητες 11

2.3 Συνθήκες περιβάλλοντος ____ 11

2.4 Τήρηση των οδηγιών που περιέχονται στις οδηγίες χρήσεως ____ 12

2.5 Προβλεπόμενη χρήση ____ 12

2.6 H ακατάλληλη χρήση ____ 12

2.7 Εγγύηση 12

2.8 Λειτουργία σύμφωνα με κανόνες ασφάλειας ____ 13

2.9 Έλεγχος μέσων ασφάλειας 13

2.10 Έλεγχος κατά την παράδοση 13

2.11 Πρώτη εκκίνηση ____ 13

2.12 Απόσυρση από τη λειτουργία και αποθήκευση ____ 13

1. Επισκόπηση συσκευής____14

3.1 Επισκόπησηνδείξεων 15

3.2 Επισκόπηση πλήκτρων 16

3.3 Autokóllητα 17

1. Εκκίνηση____18

4.1 Αποσυσκευασία 18

4.2 Πεδίο εφαρμογής της παράδοσης ____ 18

4.3 Έλεγχος αρχικών διαστάσεων 19

4.4 Λειτουργία με μπαταρία/συσσωρευτή ____ 19

4.6 Κρέμασμα ζυγού ____ 22

1. Χρήση ____ 23
   5.1 OΔΗΓΕΙΕΣ ΑΣΦΑΛΕΙΑΣ 23

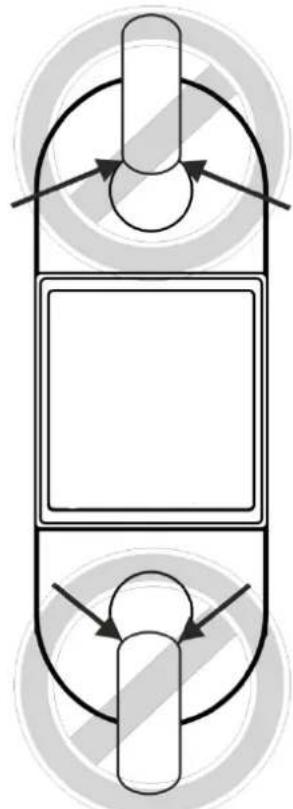

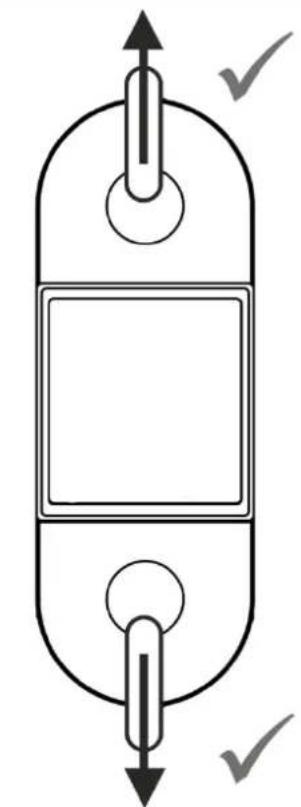

   5.2 Φόρτωση κρεμαστού ζυγού 24
   5.3 Ενεργοποίηση/απενεργοποίηση 27
   5.4 Μηδενισμός ζυγού 27
   5.5 Zúyiosn απόβαρου 28

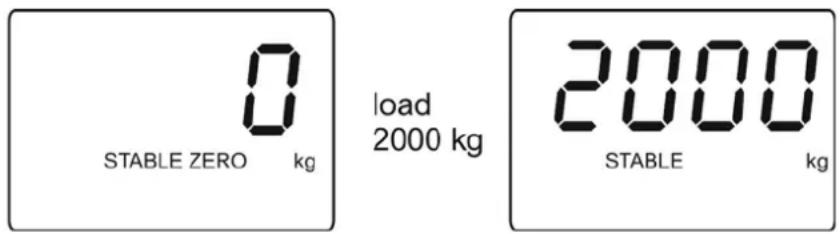

   5.6 Zúyion 28

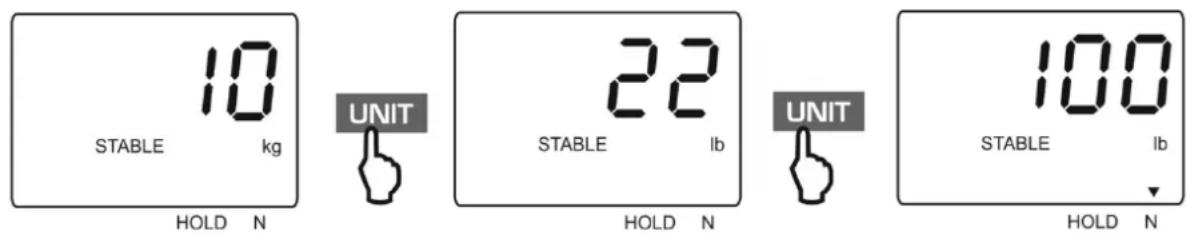

   5.7 Εναλλαγή μονάδων βάρους 29
   5.8 Αποθήκευση στη μνήμη της τιμής του βάρους (λειτουργία «Data HOLD») ____29
   5.9 Λειτουργία της κορυφοτιμής 30
   5.10 Zuvíζοντας με εύρος ανοχής 30

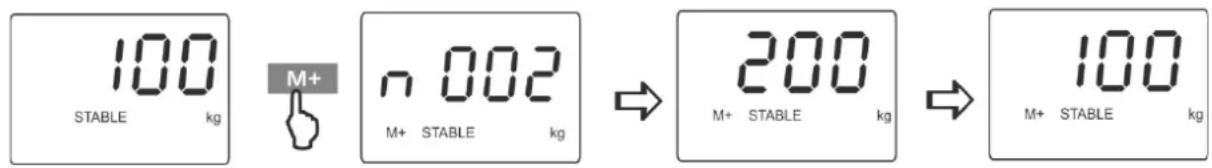

   5.11 Άθροιση 33
   5.12 Εμφανίζοντας μεικτό / καθαρό βάρος ____ 34
   5.13 Οπίσθιος φωτισμός οθόνης ____ 35
   5.14 Λειτουργία αυτόματης απενεργοποίησης ____ 36
2. Μενού ____ 37
   6.1 Πλοήγηση στο μενού: 37
   6.2 Επισκόπηση: 38
3. Βαθμονόμηση/γραμμικοποίηση ____ 40
   7.1 Βαθμονόμηση 40
   7.2 Γραμμικοποίηση 43
4. Συντήρηση, καθαρισμός, ανακύκλωση και διάθεση ____ 45
   8.1 Καθαρισμός και διάθεση ____ 45
   8.2 Τακτική συντήρηση και επισκευή ____ 46
   8.3 Λίστα ελέγχου «Τακτική συντήρηση», (βλ. κεφ. 8.2. ____ 48

5. Συνημμένο ____ 50
   9.1 Λίστα ελέγχου «Προχωρημένη συντήρηση» (γενικός έλεγχος) ____ 50

6. Τεχνικές προδιαγραφές

KERN	HFC 600K-1	HFC 1T-4	HFC 3T-3
Υποδιαίρεση (d)	0,2 kg	0,5 kg	1 kg
Εύρος ζύγισης (Max)	600 kg 1000 kg	3000 kg
Εύρος απόβαρου (αφαιρετικό)	599,8 kg 999,5 kg	2999 kg
Επαναληψιμότητα	0,2 kg	0,5 kg	1 kg
Γραμμικότητα	±0,4 kg	±1 kg	±2 kg
Προτεινόμενο βάρος βαθμονόμησης (τάξη), δεν περιέχεται στο σετ	500 kg (M3)	1000 kg (M3)	3000 kg (M3)
Χρόνος ανόδου	2 s
Χρόνος θέρμανσης	10 min
Μονάδες	kg, lb, N
Λειτουργία «Auto Off»	10 min
Επιτρεπόμενη θερμοκρασία περιβάλλοντος	5...+35°C
Υγρασία περιβάλλοντος (max)	80%
Τάση εισόδου	τροφοδοτικό 100–240 V, 50/60 Hz
	συσκευή 12 V, 500 mA
Μπαταρία	3×1,5 V, τύπου AA
	χρόνος λειτ. (απενεργ/μένος οπίσθιος φωτισμός) 40 h
Συσσωρευτής NiMH	χρόνος λειτ. (απενεργ/μένος οπίσθιος φωτισμός) 30 h
	χρόνος φόρτισης 12 h
Ένδειξη	ύψος ψηφίων 2,3 cm
Υλικό περιβλήματος	χάλυβας
Καθαρό βάρος	2500 g
Τηλεχειριστήριο (σειριακός εξοπλισμός)	Συσσωρευτής NiMH 7,2 V, 1200 mA χρόνος λειτ/γίας (ενεργ/μένος οπίσθιος φωτισμός) 25 h χρόνος λειτ/γίας (απενεργ/μένος οπίσθιος φωτισμός) 35 h χρόνος φόρτισης 8 h
Τηλεχειριστήριο Τάση εισόδου	τροφοδοτικό: 100–240 V, 50/60 Hz συσκευή: 12 V, 500 mA

KERN	HFC 5T-3	HFC 10T-3
Υποδιαίρεση (d)	2 kg 5 kg
Εύρος ζύγισης (Max)	5000 kg 10.000 kg
Εύρος απόβαρου (αφαιρετικό)	4998 kg 9995 kg
Επαναληψιμότητα 2 kg 5 kg
Γραμμικότητα ±4 kg ±10 kg
Προτεινόμενο βάρος βαθμονόμησης (τάξη), δεν περιέχεται στο σετ	3000 kg (M3)	10.000 kg (M3)
Χρόνος ανόδου 2 s
Χρόνος θέρμανσης	10 min
Μονάδες kg, lb, N
Λειτουργία «Auto Off»	10 min
Επιτρεπόμενη θερμοκρασία περιβάλλοντος	5...+35°C
Υγρασία περιβάλλοντος (max)	80%
Τάση εισόδου	τροφοδοτικό 100–240 V, 50/60 Hz
	συσκευή 12 V, 500 mA
Μπαταρία	3×1,5 V, τύπου AA
	χρόνος λειτουργίας (απενεργοποιημένος οπίσθιος φωτισμός) 40 h
Συσσωρευτής NiMH	χρόνος λειτουργίας (απενεργοποιημένος οπίσθιος φωτισμός) 30 h
	χρόνος φόρτισης 12 h
Ένδειξη	ύψος ψηφίων 2,3 cm
Υλικό περιβλήματος	χάλυβας
Καθαρό βάρος	4400 g	5500 g
Τηλεχειριστήριο (σειριακός εξοπλισμός)	Συσσωρευτής NiMH, 7,2 V, 1200 mAχρόνος λειτ. (ενεργ/μένος οπίσθιος φωτισμός) 25 hχρόνος λειτ. (απενεργ/μένος οπίσθιος φωτισμός) 35 hχρόνος φόρτισης 8 h
Τηλεχειριστήριο Τάση εισόδου	τροφοδοτικό: 100–240 V, 50/60 Hzσυσκευή: 12 V, 500 mA

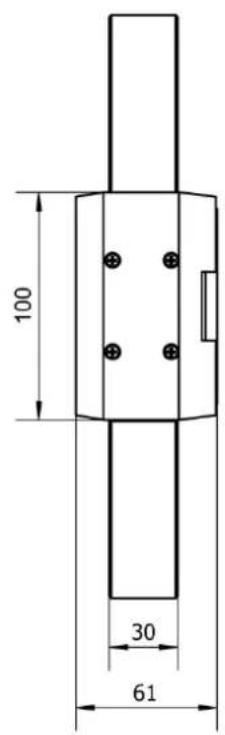

1.1 Διαστάσεις

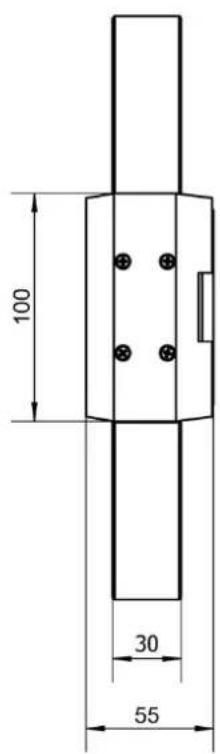

Zuyóú 0,6 t/1 t

100 30 55

165 255 φ27 90

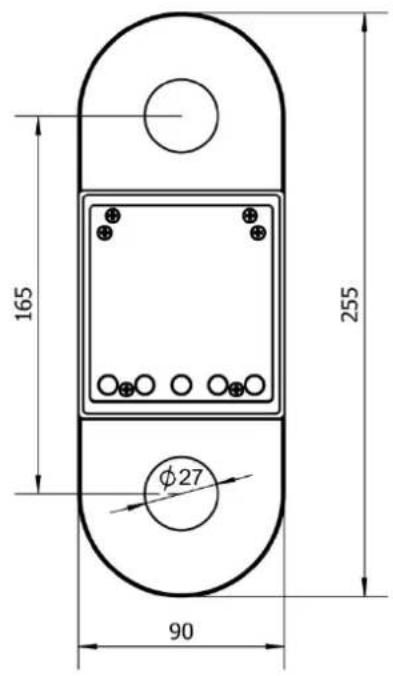

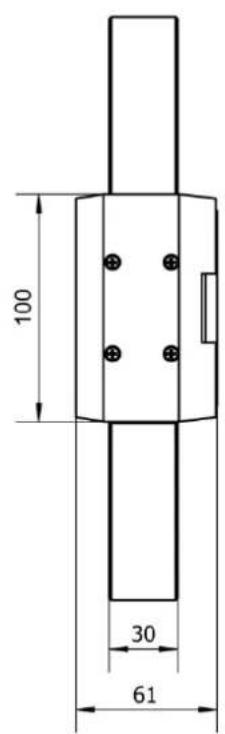

Zuyóú 3 t

100 30 61

165 255 φ27 90

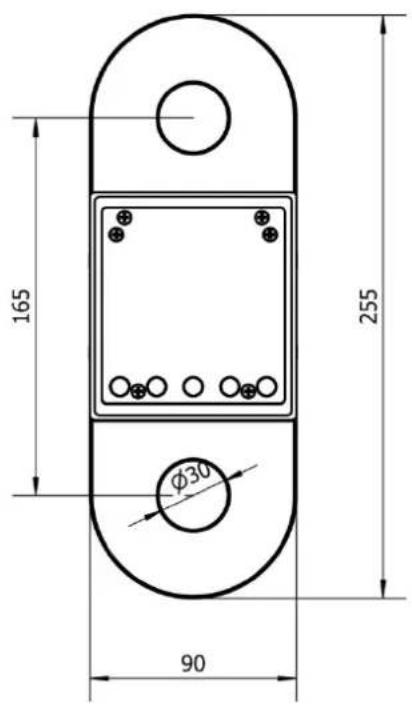

Zuyóú 5 t

100 30 61

165 255 Ø30 90

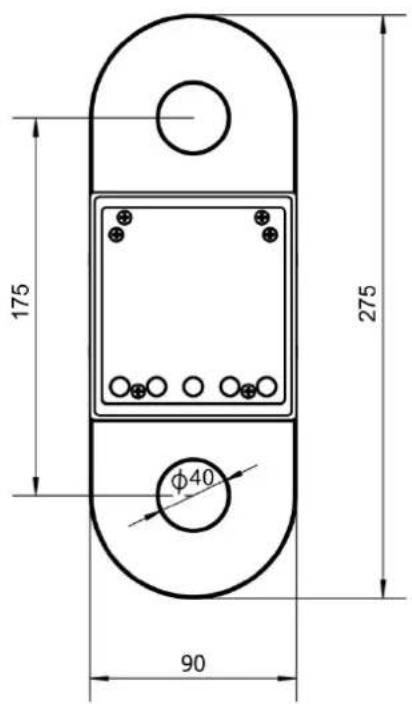

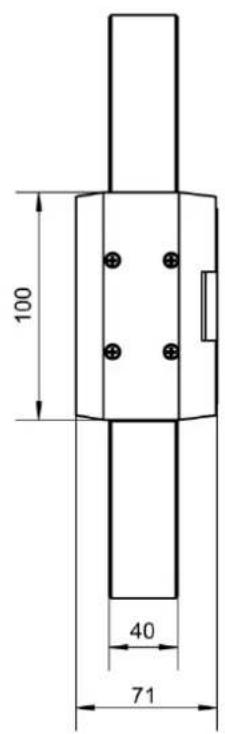

Zuyóú 10 t

100 40 71

175 275 φ40 90

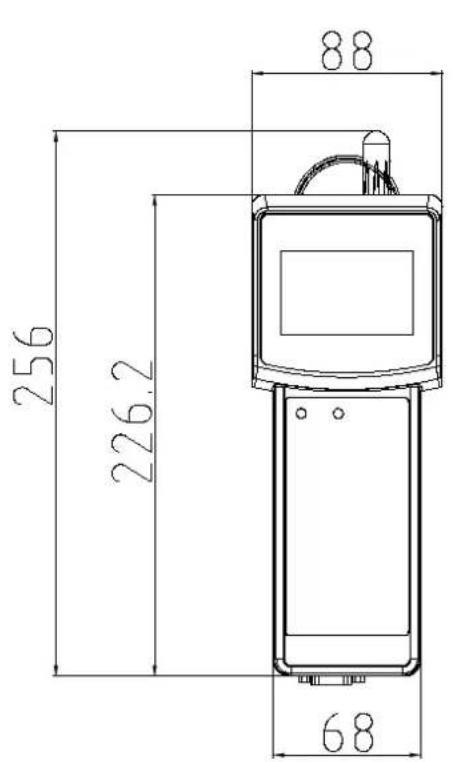

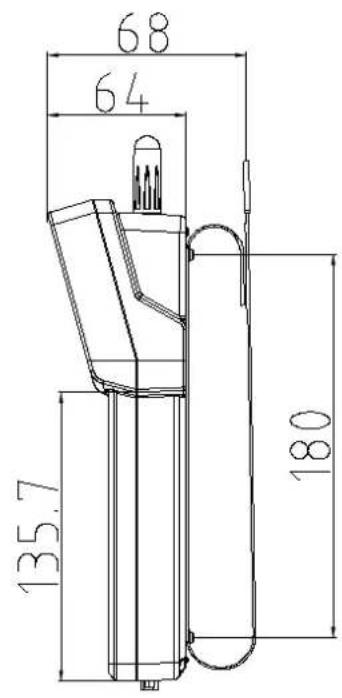

Τερματικός σταθμός με λουρί για καρπό

256 226.2 88 68

68 64 135.7 180

1.2 Πινακίδα στοιχείων

KERN® HFC 1T-4 Max 1t 9V 800mA KERN & Sohn GmbH, D-72336 Balingen, Germany www.kern-sohn.com Ser.No.: WF16010945 d = 5 kg 11-2016 CE

1	Λογότυπο της εταιρίας KERN
2	Ονομασία μοντέλου
3	Εύρος ζύγισης (Max)
4	Στοιχεία ηλεκτρικού ρεύματος
5	Διεύθυνση εταιρίας
6	Υποδιαίρεση [d]
7	Ημερομηνία παραγωγής
8	Σήμα CE
9	Σύμβολο ανακύκλωσης
10	Σειριακός αριθμός

1.3 Δήλωση συμμόρφωσης

KERN®

KERN & Sohn GmbH

Ziegelei 1

72336 Balingen-Frommern

Γερμανία

www.kern-sohn.com

+0049-[0]7433-9933-0

FAX +0049-[0]7433-9933-149

Εκδόσεις του κειμένου σε άλλες γλώσσες βρίσκονται στην ιστοσελίδα

www.kern-sohn.com/ce

2. Γενικές οδηγίες ασφάλειας

2.1 Υποχρεώσεις χρήστη

Πρέπει να τηρούνται οι εθνικοί κανονισμοί υγιεινής και ασφάλειας στους εργασιακούς χώρους, καθώς και οι οδηγίες εργασίας, λειτουργίας και ασφάλειας που ισχύουν στο εργοστάσιο του χρήστη.

- Πρέπει να τηρούνται οι οδηγίες ασφάλειας του κατασκευαστή του γερανού (γερανογέφυρας).

- Ο ζυγός πρέπει να χρησιμοποιείται αποκλειστικά σύμφωνα με τον προορισμό του. Κάθε χρήση που δεν περιγράφεται στις οδηγίες χρήσεως θεωρείται ακατάλληλη. Για υλικές ζημιές και ατυχήματα που προκαλούνται από την ακατάλληλη χρήση ευθύνεται αποκλειστικά ο ιδιοκτήτης - σε καμία περίπτωση δεν φέρει ευθύνη η εταιρία KERN & Sohn.

Η εταιρία KERN & Sohn δεν φέρει επίσης ευθύνη για οποιεσδήποτε αυθαίρετες τροποποιήσεις και για την ακατάλληλη χρήση του κρεμαστού ζυγού, καθώς και για τυχόν συνακόλουθες ζημιές.

- Ο κρεμαστός ζυγός, η γερανογέφυρα (γερανός) και ο εξοπλισμός για κρέμασμα φορτίου πρέπει να συντηρούνται τακτικά και να διατηρούνται σε καλή τεχνική κατάσταση (βλ. κεφ. 8.3).

▪ Αποτελέσματα ελέγχου πρέπει να καταγράφονται και διατηρούνται στο ημερολόγιο.

2.2 Οργανωτικές δραστηριότητες

Η συσκευή μπορεί να χειρίζεται μόνο από εκπαιδευμένο και ειδικό προσωπικό.
- Οι οδηγίες χρήσεως πρέπει να είναι πάντα διαθέσιμες στους χώρους χρήσης του κρεμαστού ζυγού.
Η εγκατάσταση, εκκίνηση και η συντήρηση μπορεί να ανατίθεται μόνο σε εκπαιδευμένο ειδικό προσωπικό.
▪ Απαγορεύεται η αλλαγή των δομικών στοιχείων που μεταφέρουν φορτίο.

2.3 Συνθήκες περιβάλλοντος

• Απαγορεύεται η χρήση του ζυγού σε χώρους οι όποιοι απειλούνται με εκρήξεις. Η σειριακή κατασκευή δεν είναι αντιεκρηκτική.
• Ο κρεμαστός ζυγός μπορεί να λειτουργεί μόνο σε συνθήκες που περιγράφονται στις Οδηγίες χρήσεως (ειδικά κεφ. 1 „Τεχνικές προδιαγραφές“).
• Να μην εκτίθεται ο κρεμαστός ζυγός σε συνθήκες υψηλής υγρασίας Η ανεπιθύμητη ενυδάτωση (συμπύκνωση υγρασίας που βρίσκεται στον αέρα πάνω στη συσκευή) μπορεί να συμβεί όταν κρύα συσκευή βρεθεί σε πολύ πιο ζεστό χώρο. Σε τέτοια περίπτωση ο αποσυνδεδεμένος από την παροχή ρεύματος ζυγός πρέπει να προσαρμόζεται σε συνθήκες θερμοκρασίας περιβάλλοντος περίπου 2 ώρες.
• Να μη χρησιμοποιείται ο κρεμαστός ζυγός σε περιβάλλον που υπάρχει κίνδυνος διάβρωσης.
• Ο κρεμαστός ζυγός πρέπει να προστατευτεί από υψηλή υγρασία, ατμούς, υγρά και σκόνη.
• Σε περίπτωση υπάρξεως ηλεκτρομαγνητικών πεδίων (πχ. κινητά τηλέφωνα ή ραδιόφωνα), στατικών φορτίων, όπως και ασταθούς παροχής ρεύματος μπορεί να υπάρχουν μεγάλες αποκλίσεις ενδείξεων (λανθασμένα αποτελέσματα ζύγισης). Πρέπει τότε να αλλάξει η τοποθεσία του ζυγού ή να απομακρυνθεί η πηγή παρεμβολών.

2.4 Τήρηση των οδηγιών που περιέχονται στις οδηγίες χρήσεως

⇒ Πριν από την εγκατάσταση και θέση σε λειτουργία της συσκευής, διαβάστε τις οδηγίες, ακόμη και αν έχετε ήδη εμπειρία με ζυγούς της εταιρίας KERN.
⇒ Όλες οι γλωσσικές εκδόσεις περιέχουν μη δεσμευτική μετάφραση. Δεσμευτικό είναι μόνο το πρωτότυπο έγγραφο των οδηγιών στη γερμανική γλώσσα.

2.5 Προβλεπόμενη χρήση

Ο ζυγός που έχετε αγοράσει προορίζεται για τη μέτρηση βάρους (αποτέλεσμα ζύγισης) φορτίου για ζύγιση. Πρέπει να θεωρείται "ζυγός μη ανεξάρτητος", δηλ. πράγματα που ζυγίζονται πρέπει να κρεμαστούν με το χέρι μόνο κάθετα, προσεκτικά και "απαλά" στο εξάρτημα που προορίζεται για το κρέμασμα φορτίου. Το αποτέλεσμα της ζύγισης μπορεί να αναγνωριστεί μετά που θα σταθεροποιηθεί το φορτίο.

• Να χρησιμοποιείται ο κρεμαστός ζυγός αποκλειστικά για σήκωμα και ζύγιση φορτίων με ελεύθερη πτώση.

• Η ακατάλληλη χρήση μπορεί να προκαλέσει τραυματισμό. Για παράδειγμα δεν επιτρέπεται:

• υπέρβαση του μέγιστου επιτρεπτού ονομαστικού φορτίου γερανού, γερανογέφυρας, κρεμαστού ζυγού ή όλων άλλων στοιχείων που προορίζονται για το κρέμασμα φορτίου,

• μεταφορά ανθρώπων,
• λοξό τράβηγμα φορτίων,
• ταρακούνημα, τράβηγμα και σύρση φορτίων.

- Απαγορεύονται οποιεσδήποτε τροποποιήσεις ή μετατροπές του κρεμαστού ζυγού ή γερανού (γερανογέφυρας).

2.6 Η ακατάλληλη χρήση

Μη χρησιμοποιείτε το ζυγό για δυναμική ζύγιση. Εάν η ποσότητα του φορτίου θα μειωθεί ή αυξηθεί ελαφρά, τότε ο μηχανισμός «αντιστάθμισης-σταθεροποίησης» που βρίσκεται μέσα στο ζυγό μπορεί να προκαλέσει εμφάνιση λανθασμένων αποτελεσμάτων ζύγισης! (Παράδειγμα: Αργή ροή ρευστών από ένα δοχείο κρεμασμένο στο ζυγό) Μην τοποθετείτε το φορτίο στο ζυγό για μεγάλο διάστημα. Αυτό μπορεί να προκαλέσει βλάβη στο μηχανισμό ζύγισης, όπως και στα στοιχεία σημαντικά για την ασφάλεια.

Ο ζυγός μπορεί να χρησιμοποιείται μόνο σύμφωνα με τις αναφερόμενες οδηγίες. Άλλοι τρόποι χρήσης απαιτούν έγγραφη άδεια της εταιρίας KERN.

2.7 Εγγύηση

Η εγγύηση παύει να ισχύει σε περίπτωση:

που δεν τηρούνται οι δικές μας οδηγίες χρήσεως,
■ ακατάλληλης χρήσης σύμφωνα με τις οδηγίες,
που έγιναν τροποποιήσει ή η συσκευή έχει ανοίξει,
■ μηχανικής βλάβης ή βλάβης λόγω ηλεκτρονικών συσκευών, υγρών,
■ φυσικής φθοράς,
▪ ακατάλληλης τοποθέτησης ή ακατάλληλης ηλεκτρικής εγκατάστασης
■ υπερφόρτωσης μηχανισμού μέτρησης.

2.8 Λειτουργία σύμφωνα με κανόνες ασφάλειας

• Απαγορεύεται οποιοσδήποτε να βρίσκεται κάτω από φορτία που κρέμονται, βλ. κεφ. 5.1.
• Ο γερανός (γερανογέφυρα) πρέπει να τοποθετηθεί έτσι ώστε το φορτίο να σηκώνεται κάθετα.
• Κατά τη διάρκεια χρήσης του γερανού (γερανογέφυρας) ή κρεμαστού ζυγού πρέπει να φοράτε μέσα προσωπικής ασφάλειας (κράνος, προστατευτικά παπούτσια, κ.ά.).

2.9 Έλεγχος μέσων ασφάλειας

Στο πλαίσιο συστήματος διασφάλισης ποιότητας πρέπει τακτικά να ελέγχονται οι ικανότητες μέτρησης του ζυγού, και τυχόν σταθμού αναφοράς. Για αυτό το σκοπό ο υπεύθυνος χρήστης πρέπει να ορίσει το κατάλληλο χρονικό διάστημα, καθώς και είδος και εύρος ελέγχου. Οι πληροφορίες που αφορούν την εποπτεία των μέσων ασφάλειας, καθώς και οι απαραίτητοι σταθμοί αναφοράς είναι διαθέσιμοι στην ιστοσελίδα της εταιρίας KERN (www.kern-sohn.com). Οι σταθμοί αναφοράς και οι ζυγοί βαθμονομούνται εύκολα και φτηνά στο διαπιστευμένο από το DKD (Deutsche Kalibrierdienst) εργαστήριο βαθμονόμησης της εταιρίας KERN (επιστροφή στα ισχύοντα πρότυπα συγκεκριμένης χώρας).

2.10 Έλεγχος κατά την παράδοση

Αμέσως μετά την παραλαβή δέματος, πρέπει να το ελέγξετε, εάν υπάρχουν ορατά σημάδια εξωτερικών ζημιών, και το ίδιο μετά την αποσυσκευασία της συσκευής. (βλ. κεφ. 4.1).

2.11 Πρώτη εκκίνηση

Για να έχετε ακριβή αποτελέσματα ζύγισης στους ηλεκτρονικούς ζυγούς, πρέπει να τους εξασφαλίζετε την κατάλληλη θερμοκρασία εργασίας (βλ. „Χρόνος θέρμανσης“, κεφ. 1).

Κατά τη διάρκεια θέρμανσης ο ζυγός πρέπει να είναι συνδεδεμένος με την παροχή ηλεκτρικού ρεύματος (ηλεκτρικό δίκτυο τροφοδοσίας, συσσωρευτής ή μπαταρία). Η ακρίβεια του ζυγού εξαρτάται από την τοπική επιτάχυνση της βαρύτητας.

Οπωσδήποτε πρέπει να τηρούνται οι οδηγίες που περιγράφονται στο κεφάλαιο "Βαθμονόμηση".

'Ελεγχος αρχικών διαστάσεων, βλ. κεφ. 4.3.

2.12 Απόσυρση από τη λειτουργία και αποθήκευση

• Κατεβάστε τον κρεμαστό ζυγό από το γερανό (γερανογέφυρα) και αφαιρέστε όλα στοιχεία που προορίζονται για το κρέμασμα φορτίου.
  ■ Μην αποθηκεύετε τον κρεμαστό ζυγό στον υπαίθριο χώρο.

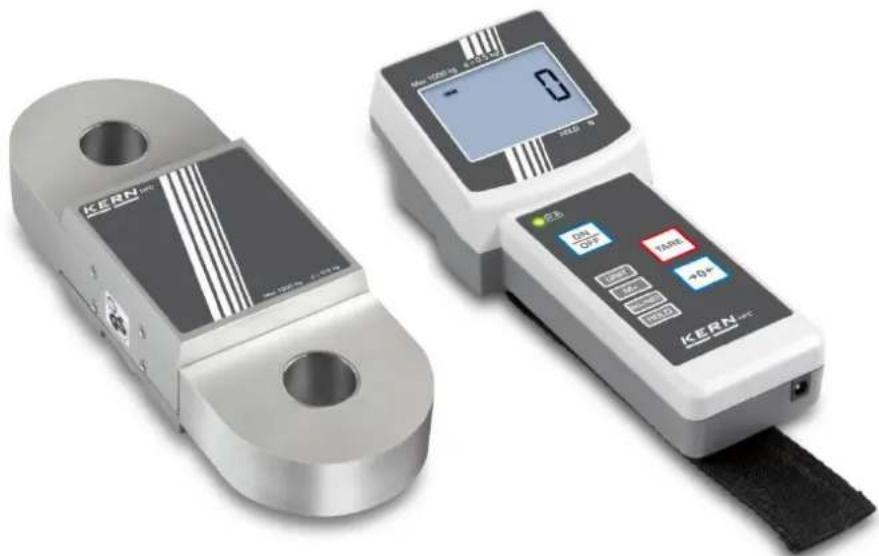

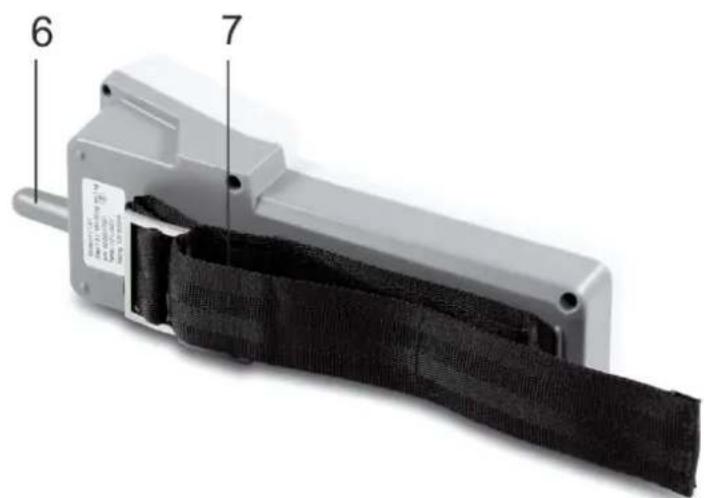

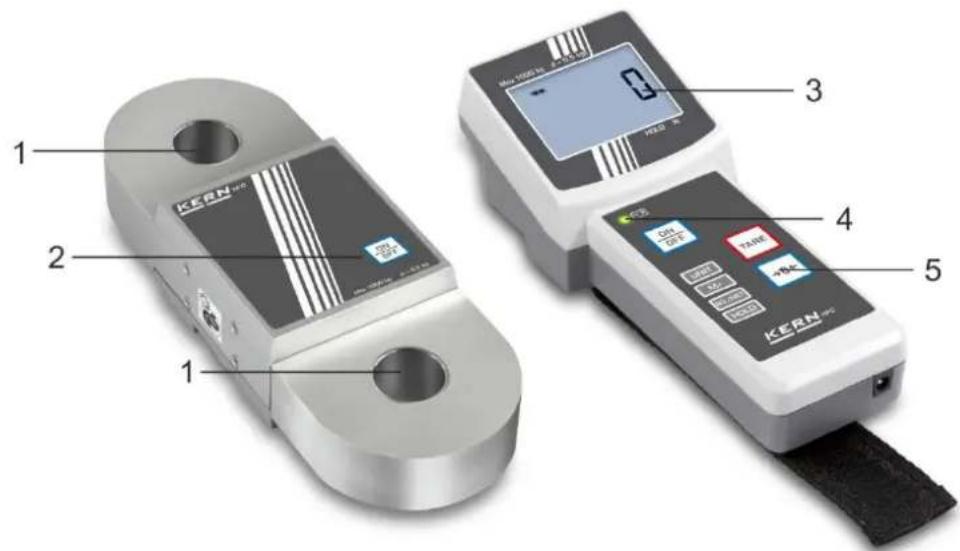

3. Επισκόπηση συσκευής

1 2 1 3 4 5 KERN-MSO Max 10000 ms 10000 ms CCT DIF TARE +R KERN-MSO

6 7

1 Λαβή για κρέμασμα
2 Διακόπτης «ON/OFF»
3 Οθόνη
4 Κατάσταση φόρτισης του συσσωρευτή

5 Πλήκτρα
6 Kεραία
7 Λουρί για καρπό

Εξαρτήματα που προορίζονται για κρέμασμα δεν περιέχονται στο σετ.

Για την στερέωση φορτίου πρέπει να χρησιμοποιούνται τυποποιημένα εξαρτήματα για κρέμασμα.

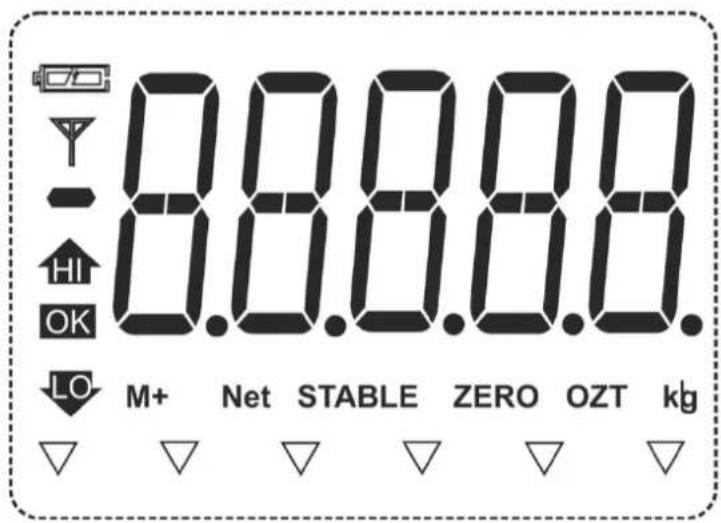

3.1 Επισκόπηση ενδείξεων

0.0.0.0.0 HI OK LO M+ Net STABLE ZERO OZT kg

Ένδειξη Νόμα
	Χωρητικότητα της μπαταρίας
	Ραδιοσύνδεση οθόνη ΜΗ ζυγός
	Ενδείξεις κατά τη ζύγιση με εύρος ανοχής
Μ+ Πρόσθεση
STABLE	Ένδειξη σταθεροποίησης
ZERO ́Ενδειξη μηδέν
Net	Η τιμή βάρους που εμφανίζεται είναι η τιμή του καθαρού βάρους
kg → lb → N	Μονάδες βάρους

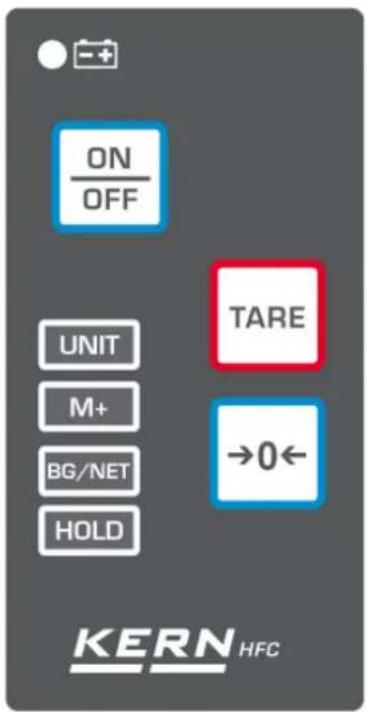

3.2 Επισκόπηση πλήκτρων

Πλήκτρο Περιγραφή λειτουργίας
	Ενεργοποίηση/απενεργοποίηση ζυγούς.
	Ζύγιση απόβαρουΚύλιση μενούΑύξηση αξίας ψηφίου κατά την είσοδό σε αριθμητική μορφή
	ΜηδενισμόςΕπιβεβαίωση
	Εναλλαγή μονάδων βάρουςΈξοδος από το μενού/επιστροφή στη λειτουργία ζύγισης
	ΠρόσθεσηΕπιλογή ψηφίου κατά την είσοδό σε αριθμητική μορφή

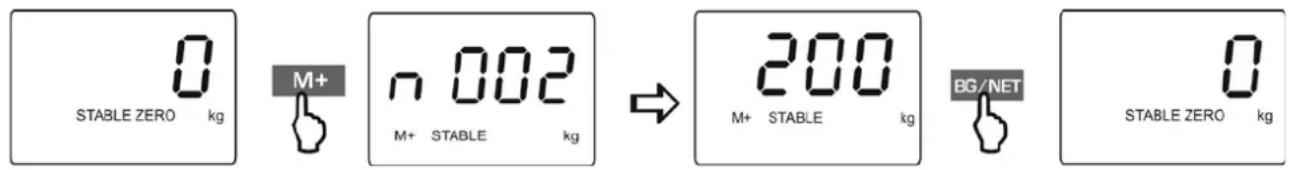

	Εναλλαγή ενδείξεων «Μικτό βάρος» ⇔ «Καθαρό βάρος»Διαγραφή μνήμης αθροίσματοςΔιαγραφή κατά την είσοδό σε αριθμητική μορφή
	Αποθήκευση στη μνήμη ενδείξεων βάρους, βλ. κεφ. 5.8Αποθήκευση στη μνήμη της μέγιστης τιμής φορτίου 5.9

3.3 Autokóλλητα

ACHTUNG ! ATTENTION ! ATTENZIONE !

ACHTUNG ATTENTION ATTENZIONE Max 150 kg

(παράδειγμα)

⇒ Μη στέκεστε και μην περνάτε κάτω από κρεμασμένα φορτία.

⇒ Να μη χρησιμοποιείται σε χώρο ανέγερσης οικοδομής.

⇒ Το φορτίο πρέπει πάντα να παρακολουθείται.

⇒ Μην υπερβαίνετε την ονομαστική τιμή φορτίου του ζυγούς.

⇒ Το προϊόν πληροί τις απαιτήσεις του γερμανικού Νόμου περί Ασφάλειας Συσκευών και Προϊόντων.

Αυστηρά πρέπει να τηρούνται οι οδηγίες που περιέχονται στο κεφάλαιο 2 „Γενικές οδηγίες ασφάλειας”!

4.1 Αποσυσκευασία

ODHΓΕΙΑ ΑΣΦΑΛΕΙΑΣαφορούσα την προστασία κατά της διάσπασης	Απεσταλμένους και αποσυσκευασμένους ζυγούς δεν δεχόμαστε πίσω.
	⇒ Ο ζυγός γερανού είναι σφραγισμένος από την εταιρία KERN.⇒ Η αποσυσκευασία δεν γίνεται χωρίς να παραβιαστεί η σφραγίδα.Η παραβίαση της σφραγίδας υποχρεώνει στην αγορά.Εικ.: Σφραγίδα
	Ευχαριστούμε για την κατανόηση σας.Η ομάδα διασφάλισης ποιότητας της εταιρίας KERN

4.2 Πεδίο εφαρμογής της παράδοσης

Αφαιρέστε το ζυγό και τα αξεσουάρ από τη συσκευασία, και να απομακρύνετε το υλικό συσκευασίας. Ελέγξτε εάν όλα τα εξαρτήματα που ανήκουν στο πεδίο εφαρμογής της παράδοσης είναι διαθέσιμα και άθικτα.

• Κρεμαστός ζυγός, βλ. κεφ. 3.0
• Τερματικός σταθμός με λουρί για καρπό, βλ. κεφ. 3.0
• Συσσωρευτές (3×1,5 V, τύπου AA)
• Οδηγίες χρήσεως/ημερολόγιο

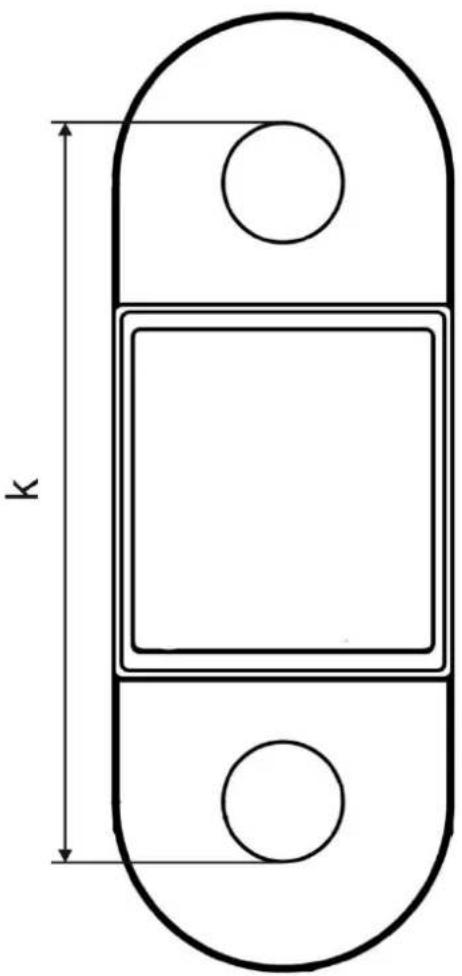

4.3 Έλεγχος αρχικών διαστάσεων

⇒ Οι πρωτότυπες διαστάσεις από το έντυπο των παραγωγικών στοιχείων πρέπει να καταγραφούν στα γκρίζα εδάφια της λίστας ελέγχου, βλ. κεφ. 8.3.

⇒ Ελέγξτε τις αρχικές διαστάσεις του κρεμαστού ζυγού - τον τρόπο εκτέλεσης βλ. κεφ. 8.3 „Τακτική συντήρηση”.

⇒ Όλα τα στοιχεία (ημερομηνία, ελεγκτής, αποτελέσματα) πρέπει να καταγραφούν στα πάνω εδάφια της λίστας ελέγχου στο σημείο „Ελεγχος πριν την πρώτη χρήση” (βλ. κεφ. 8.3).

ΠΡΟΣΟΧΗ

Εάν οι διαστάσεις που διαπιστώνονται κατά τον πρώτου έλεγχο δεν είναι ίδιες με τις διαστάσεις που αναφέρει η εταιρία KERN, ο ζυγός δεν μπορεί να τεθεί σε λειτουργία. Σε τέτοια περίπτωση πρέπει να επικοινωνήσετε με τον επίσημο εκπρόσωπο, που κατέχει την εξουσιοδότηση της εταιρίας KERN.

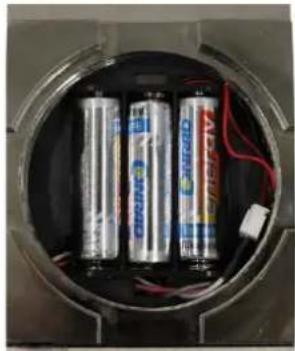

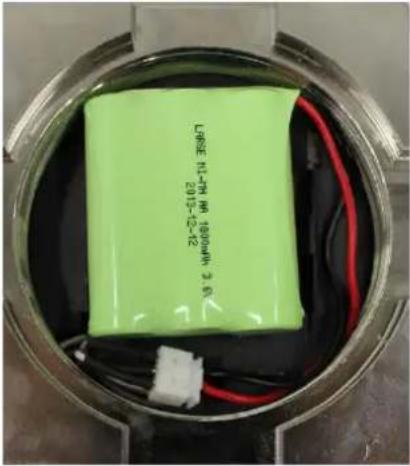

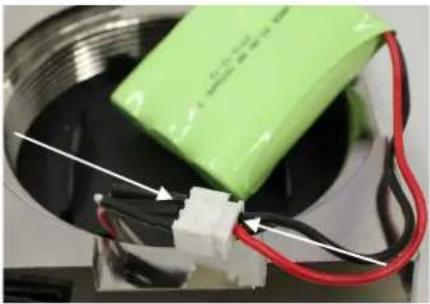

4.4 Λειτουργία με μπαταρία/συσσωρευτή

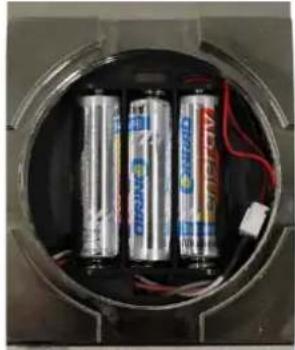

Λειτουργία με μπαταρία:

Μετά την εκφόρτιση της μπαταρίας στην οθόνη θα εμφανιστεί το σύμβολο

Πατήστε το πλήκτρο ON OFF και αμέσως αλλάξτε τις μπαταρίες.

Ανοίξτε τη θήκη μπαταριών, αντικαταστήστε τις μπαταρίες και εκ νέου κλείστε τη θήκη τους.

Για να εξοικονομήσετε τις μπαταρίες, ο ζυγός απενεργοποιείται αυτόματα μετά από 4 λεπτά αδράνειας. Αυτή η αυτόματη διακοπή λειτουργίας μπορεί να απενεργοποιηθεί στο μενού, βλ. κεφ. 6.

Εάν ο κρεμαστός ζυγός δεν πρόκειται να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα, αφαιρέστε τις μπαταρίες.

Ξεβιδώστε το κάλυμμα της θήκης της μπαταρίας / συσσωρευτή, γυρίζοντάς το προς την κατεύθυνση που δείχνει το βέλος.
Αντικαταστήστε τις μπαταρίες και κλείστε εκ νέου τη θήκη των μπαταριών/συσσωρευτή.

Λειτουργία με συσσωρευτή:

Μετά την εκφόρτιση του συσσωρευτή στην οθόνη θα εμφανιστεί το σύμβολο Απενεργοποιήστε το ζυγό και συνδέστε το τροφοδοτικό, ο συσσωρευτής θα φορτιστεί. Μετά την πλήρη φόρτιση του συσσωρευτή στην οθόνη θα εμφανιστεί το σύμβολο

Τοποθέτηση του συσσωρευτή:

Ξεβιδώστε το κάλυμμα της θήκης της μπαταρίας, γυρίζοντάς το προς την κατεύθυνση που δείχνει το βέλος.
Αφαιρέστε από τη συσκευή τις μπαταρίες μαζί με την υποδοχή των μπαταριών.

Συνδέστε το καλώδιο του ζυγού με το καλώδιο του συσσωρευτή, όπως φαίνεται στην εικόνα.
Τοποθετήστε τον συσσωρευτή μέσα.Μη λυγίζετε το καλώδιο.Κλείστε ξανά τη θήκη των μπαταριών.

4.5 Κρέμασμα ζυγού

Το αγκίστρι του γερανού (γερανογέφυρας) πρέπει να περιέχει ασφάλεια (1) που αποτρέπει το πέσιμο του μη φορτισμένου κρεμαστού ζυγού. Σε περίπτωση έλλειψης ή ζημιάς της ασφάλειας πρέπει να επικοινωνήσετε με τον παραγωγό γερανού (γερανογέφυρας) για να αποκτήσετε γάντζο εφοδιασμένο με ασφάλεια.

⇒ Κρεμάστε το κρεμαστό ζυγό στο κάτω γάντζο του γερανού (γερανογέφυρας) και κλείστε την ασφάλεια. Η πάνω λαβή του κρεμαστού ζυγού πρέπει να μπει στη σέλα του γάντζου (2).

5. Χρήση

5.1 OΔΗΓΕΙΕΣ ΑΣΦΑΛΕΙΑΣ

	[ΚΑ4Α] Κίνδυνος τραυματισμού από φορτία που πέφτουν!
	⇒ Πάντα πρέπει να εργάζεστε με μεγάλη προσοχή και σύμφωνα με γενικούς κανόνες χρήσης γερανού (γερανογέφυρας).⇒ Όλα τα εξαρτήματα (γάντζος, λαβή, δακτύλιοι, σκοινιά, σύρματα, αλυσίδες κ.ά.) πρέπει να ελεγχθούν από την άποψη υπερβολικής κατανάλωσης ή φθοράς.⇒ Σε περίπτωση διαπίστωσης φθοράς της ασφάλειας του αγκιστριού ή έλλειψης της απαγορεύεται η χρήση του ζυγού.⇒ Να εργάζεστε μόνο με την κατάλληλη ταχύτητα.⇒ Αυστηρά να αποφεύγονται διακυμάνσεις ή οριζόντιες δυνάμεις. Να αποφεύγονται επίσης χτυπήματα, στροφές (συστροφές) ή κουνήματα (πχ. ως αποτέλεσμα λοξού κρεμάσματος).⇒ Μη χρησιμοποιείτε το ζυγό για μεταφορά φορτίων.⇒ Μη στέκεστε και μην περνάτε κάτω από κρεμασμένα φορτία.⇒ Να μη χρησιμοποιείται σε χώρο ανέγερσης οικοδομής.⇒ Το φορτίο πρέπει πάντα να παρακολουθείται.⇒ Μην υπερβαίνετε την ονομαστική τιμή φορτίου γερανού, γερανογέφυρας, κρεμαστού ζυγού ή όλων άλλων εξαρτημάτων που προορίζονται για το κρέμασμα φορτίου στο κρεμαστό ζυγό.⇒ Κατά τη ζύγιση επικίνδυνων ουσιών (π.χ. λιωμένων μαζών, ραδιενεργών υλικών), να τηρούνται οι κανονισμοί για το χειρισμό επικίνδυνων ουσιών!
(παράδειγμα)

5.2 Φόρτωση κρεμαστού ζυγού

Για να επιτευχθούν σωστά αποτελέσματα ζύγισης πρέπει να τηρούνται οι εξής οδηγίες — εικόνες, βλέπε την επόμενη σελίδα:

⇒ Να χρησιμοποιείτε μόνο τέτοια εξαρτήματα για το κρέμασμα φορτιού, τα οποία εξασφαλίζουν την ελεύθερη πτώση του ζυγού και την ανάρτηση ενός σημείου.
⇒ Μη χρησιμοποιείτε πολύ μεγάλα εξαρτήματα για το κρέμασμα φορτίου, τα οποία δεν εξασφαλίζουν την ανάρτηση ενός σημείου.
⇒ Μη χρησιμοποιείτε πολλαπλές αρτάνες.
⇒ Μην τραβάτε και μη σέρνετε φορτίο, όταν ο ζυγός είναι φορτισμένος.
⇒ Μην τραβάτε το αγκίστρι οριζόντια.

Φόρτωση ζυγού

1. Τοποθετήστε το γάντζο του κρεμαστού ζυγού πάνω από το φορτίο.
2. Κατεβάστε το ζυγό προκειμένου ο γάντζος να μπορεί να πιάσει το φορτίο. Μετά που θα φτάσει στο κατάλληλο ύψος, μειώστε την ταχύτητα.
3. Τοποθετήστε το φορτίου στο γάντζο. Σιγουρευτείτε εάν τα στοιχεία σημαντικά από την άποψη ασφάλειας λειτουργούν (πχ. εάν η ασφάλεια έκλεισε). Σε περίπτωση που χρησιμοποιείτε αρτάνες βεβαιωθείτε εάν αυτές τοποθετήθηκαν σωστά στη σέλα του γάντζου.
4. Ανεβάστε σιγά το φορτίο.

Σε περίπτωση που χρησιμοποιείτε αρτάνες-σχοινιά βεβαιωθείτε ότι το φορτίο είναι ισορροπημένο και οι αρτάνες είναι σωστά τοποθετημένες.

Πάντα να χρησιμοποιείτε τα εξαρτήματα που ταιριάζουν για το κρέμασμα του φορτίου

Να χρησιμοποιείτε μόνο τέτοια εξαρτήματα για το κρέμασμα φορτιού, τα οποία εξασφαλίζουν την ελεύθερη πτώση του ζυγού και την ανάρτηση ενός σημείου.

Μη χρησιμοποιείτε πολύ μεγάλα εξαρτήματα για το κρέμασμα φορτίου, τα οποία δεν εξασφαλίζουν την ανάρτηση ενός σημείου.

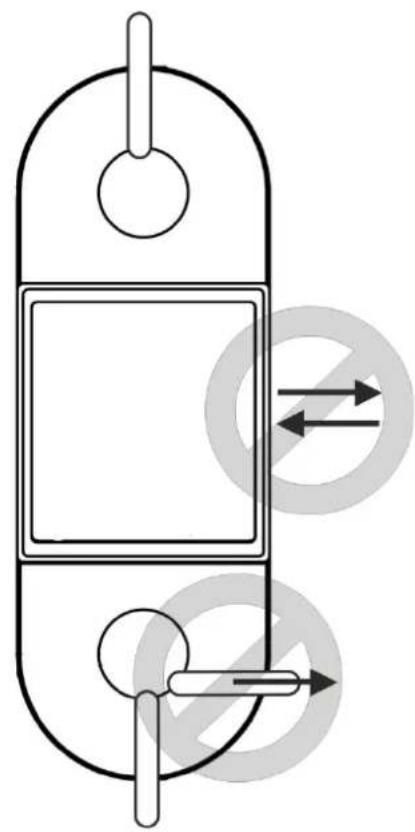

Μην το τραβάτε και μη το σύρετε.

Μην τραβάτε το γάντζο οριζόντια.

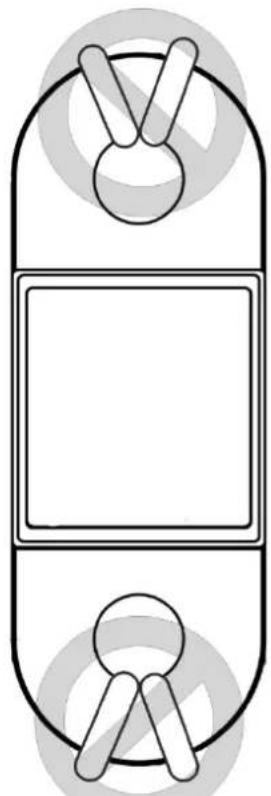

Μη χρησιμοποιείτε πολλαπλές αρτάνες.

5.3 Ενεργοποίηση/απενεργοποίηση

Ενεργοποίηση

⇒ Πατήστε το πλήκτρο ON OFF στην οθόνη, πραγματοποιείται ο αυτοέλεγχος. Η συσκευή είναι έτοιμη για ζύγιση, μόλις εμφανιστεί η ένδειξη βάρους.
⇒ Στον κρεμαστό ζυγό επίσης πατήστε το πλήκτρο □ .

⇒ Η εμφάνιση στην οθόνη βάρους της ένδειξης "Err 10" σημαίνει την αδυναμία δημιουργίας radiοσύνδεσης με το ζυγό. Αυτό σημαίνει ότι είτε ο κρεμαστός ζυγός δεν είναι ενεργοποιημένος είτε ο συσσωρευτής δεν είναι επαρκώς φορτισμένος.
⇒ Ενεργοποιήστε τον κρεμαστό ζυγό, πατώντας το πλήκτρο ON OFF ή φορτίστε τον συσσωρευτή.
⇒ Η ένδειξη "Err 10" θα εξαφανιστεί και θα εμφανιστεί η ένδειξη του μηδέν. Ο ζυγός βρίσκεται τώρα σε λειτουργία ζύγισης και είναι έτοιμος για ζύγισμα.

Απενεργοποίηση

⇒ Πατήστε το πλήκτρο στην οθόνη, και η οθόνη σβήνει.

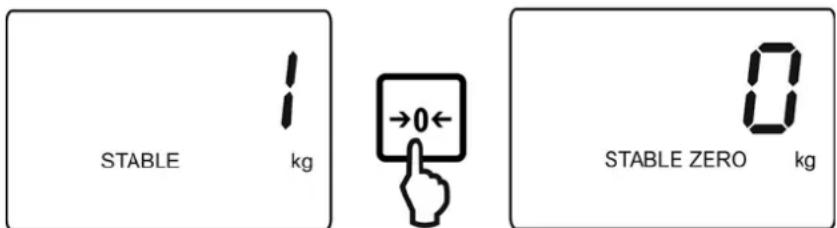

5.4 Μηδενισμός ζυγού

Για να εξασφαλιστούν βέλτιστα αποτελέσματα ζύγισης, πριν τη ζύγιση, ο ζυγός πρέπει να μηδενιστεί. Χειροκίνητα:

⇒ Αδειάστε το ζυγό
⇒ Πατήστε το πλήκτρο →0←, στην οθόνη θα εμφανιστεί η ένδειξη μηδέν και η σήμανση ZERO.

STABLE kg →0← STABLE ZERO kg

Μηδενισμός δύναται μόνο όταν η τιμή βάρους που εμφανίζεται βρίσκεται εντός του εύρους μηδενισμού (βλ. κεφ. 6 "P1 ref → 0rAnG"), και ο ζυγός δεν είναι σε κίνηση, δηλ. όταν εμφανίζεται η ένδειξη σταθεροποίησης «STABLE».

Αυτόματα:

Στο μενού (βλ. κεφ. 6/λειτουργία «ref → 0AUto»), μπορείτε να απενεργοποιήσετε τον αυτόματο μηδενισμό ή να αλλάξετε το εύρος του μηδενισμού.

Λειτουργία είναι ενεργή και όταν ο ζυγός δεν είναι φορτωμένος το σημείο μηδέν διορθώνεται αυτόματα.

5.5 Ζύγιση απόβαρου

⇒ Κρεμάστε το εισαγωγικό φορτίο.

Πατήστε το πλήκτρο, στην οθόνη θα εμφανιστεί η ένδειξη μηδέν. Το βάρος του δοχείου αποθηκεύεται στη μνήμη του ζυγού.

170 STABLE kg TARE 0 NET STABLE kg

⇒ Ζυγίστε το φορτίο, θα φανεί η τιμή του καθαρού βάρους.
⇒ Μετά την αφαίρεση του εισαγωγικού φορτίου το βάρος του εμφανίζεται στην οθόνη ως αρνητική τιμή.
⇒ Για να διαγράψετε την τιμή του απόβαρου, αδειάστε το ζυγό και πατήστε το πλήκτρο TARE

5.6 Zúyiosn

⇒ Φορτώστε τον κρεμαστό ζυγό.

Αμέσως θα εμφανιστεί η τιμή του βάρους.

0 STABLE ZERO kg load 2000 kg 2000 STABLE kg

i Προσοχή για υπερφόρτωση Αντησή ποέτελ νις στορούνηση του ητ

Αυστηρά πρέπει να αποφεύγονται υπερφορτώσεις ζυγού πάνω από το μέγιστο όριο φόρτωσης (Μαχ), αφαιρώντας το ήδη υπάρχον εισαγωγικό φορτίο. Η υπερφόρτωση μπορεί να προκαλέσει ζημιές στο ζυγό.

Η υπέρβαση του μέγιστου ορίου φόρτωσης υποδεικνύεται με την ένδειξη „οί”. Αδειάστε τη ζυγαριά ή μειώστε το εισαγωγικό φορτίο.

5.7 Εναλλαγή μονάδων βάρους

Πατώντας επανειλημμένα το πλήκτρο UNIT αλλάζετε τις μονάδες βάρους ανάμεσα σ' αυτές που έχουν ενεργοποιηθεί προηγουμένως στο μενού (βλ. κεφ. 6, „F2 unt”).

Παράδειγμα, όταν όλες οι μονάδες έχουν ρυθμιστεί σε «οη"»

Με το κάθε πάτημα του πλήκτρου UNIT θα εμφανιστεί η επόμενη μονάδα βάρους kg → lb → N.

Η σήμανση ▼ πάνω από το γράμμα „N” δείχνει, ότι επιλεγμένη μονάδα είναι το newton.

5.8 Αποθήκευση στη μνήμη της τιμής του βάρους (λειτουργία «Data HOLD»)

Μετά την εμφάνιση μιας σταθερής αξίας βάρους, μπορεί αυτή να αποθηκευτεί μέχρι την επόμενη ζύγιση, οπότε θα διαγραφεί.

Λειτουργία μενού «P4 HLd → HoLd», βλ. κεφ. 6

⇒ Κρεμάστε το αντικείμενο προς ζύγιση.
⇒ Προκειμένου να διατηρηθεί στην οθόνη η τρέχουσα τιμή βάρους πατήστε το πλήκτρο HOLD.
Θα εμφανιστεί η ένδειξη HOLD.

⇒ Η τιμή βάρους θα παραμείνει στην οθόνη μέχρι τη διαγραφή της με το πλήκτρο HOLD.

5.9 Λειτουργία της κορυφοτιμής

Αυτή η λειτουργία εμφανίζει την υψηλότερη τιμή του φορτίου (μέγιστη τιμή) μιας ζύγισης.

Λειτουργία «P4 HLd → PEAK», βλ. κεφ. 6

Προσοχή:

Η κορυφότιμη δεν μπορεί ποτέ να προκαλεί φό υπερβαίνει το καθορισμένο μέγιστο φορτίο (!!Κίνδυνος σπασίματος!!).

⇒ Κρεμάστε το αντικείμενο προς ζύγιση.
⇒ Για να ενεργοποιήσετε τη λειτουργία μέτρησης της κορυφοτιμής, πατήστε το πλήκτρο HOLD, θα εμφανιστεί το μεγαλύτερο βάρος της τελευταίας ζύγισης. Πάνω από το σύμβολο HOLD θα εμφανιστεί η ένδειξη ▼.

0 STABLE ZERO kg

HOLD N

2977 STABLE kg

HOLD N

⇒ Η κορυφοτιμή θα παραμείνει στην οθόνη μέχρι τη διαγραφή της με το πλήκτρο HOLD.

5.10 Zυγίζοντας με εύρος ανοχής

Προκειμένου να διασφαλιστεί ότι η τιμή ζυγίσεως βρίσκεται μέσα σε ένα καθορισμένο εύρος ανοχής, χρησιμοποιώντας τη λειτουργία «F4 chk» (βλ. κεφ. 6) μπορείτε να προγραμματίσετε μόνοι σας το ανώτερο και το κατώτερο του όριο. Κατά τον έλεγχο της ανοχής, π.χ. κατά τον τεμαχισμό ή τη διαλογή, η υπέρβαση του ανώτατου ή κατώτατου ορίου επισημαίνεται από τη συσκευή με οπτικό και ηχητικό σήμα.

Ηχητικό σήμα:

Το ηχητικό σήμα εξαρτάται από τις ρυθμίσεις στο μενού της λειτουργίας «F0 oFF → beep».

Δυνατότητα επιλογής:

off	Απενεργοποιημένο το ηχητικό σήμα
ok	Το ηχητικό σήμα θα ακουστεί όταν το ζυγισμένο υλικό θα βρίσκεται εντός του εύρους ανοχής
ng	Το ηχητικό σήμα θα ακουστεί όταν το υλικό που ζυγίζεται βρίσκεται εκτός του εύρους ανοχής

Οπτικό σήμα:

Οπτικά σήματα παρέχουν τις ακόλουθες πληροφορίες:

	Το βάρος των προϊόντων που ζυγίζονται είναι πάνω από την καθορισμένη ανοχή
	Το βάρος των προϊόντων που ζυγίζονται είναι εντός του εύρους της καθορισμένης ανοχής
	Το βάρος των προϊόντων που ζυγίζονται είναι κάτω από την καθορισμένη ανοχή

Ρύθμιση του ηχητικού σήματος/των ορίων ανοχής:

1. Ενεργοποιήστε το ζυγό και κατά τη διάρκεια του αυτοελέγχου, πατήστε το

πλήκτρο TARE

Στην οθόνη θα εμφανιστεί η πρώτη λειτουργία «F0 oFF».

1. Επιβεβαιώστε την επιλογή σας, πατώντας το πλήκτρο →0←, στην οθόνη θα εμφανιστεί ο παράμετρος «bk».

2. Επιλέξτε τη λειτουργία «beeP», πατώντας το πλήκτρο TARE

3. Επιβεβαιώστε την επιλογή σας, πατώντας ο πλήκτρο →0←, θα εμφανιστεί η τρέχουσα ρύθμιση του ηχητικού σήματος.

4. Επιλέξτε την επιθυμητή ρύθμιση (off, ok, ng), πατήστε το πλήκτρο και επιβεβαιώστε την επιλογή σας, πατώντας το πλήκτρο →0← , θα εμφανιστεί ο παράμετρος «bΕΕΡ».

5. Πατήστε το πλήκτρο UNIT, ο ζυγός θα επιστρέψει στο μενού «F0 of».

6. Επιλέξτε τη λειτουργία «F1 H-L» πατώντας το πλήκτρο TARE και επιβεβαιώστε την επιλογή σας, πατώντας το πλήκτρο →0← Στην οθόνη θα εμφανιστεί ττ σημείο όπου εισάγετε το ανώτατο όριο «SETHi».

7. Επιβεβαιώστε την επιλογή σας, πατώντας το πλήκτρο →0←, η ενεργή θέση αναβοσβήνει.

Για να αλλάξετε το επιλεγμένο (που αναβοσβήνει) ψηφίο, πρέπει να πατάτε τόσο συχνά το πλήκτρο TARE μεχρι να εμφανιστεί η επιθυμητή τιμή. Στη

συνέχεια, επιλέξτε επόμενα ψηφία, πατώντας το πλήκτρο και αλλάζοντας τα, πατώντας το πλήκτρο TARE

1. Επιβεβαιώστε την εισαγμένη τιμή, πατώντας το πλήκτρο →0←, στην οθόνη θα εμφανιστεί η ένδειξη «SETHi»
2. Πατήστε το πλήκτρο TARE, θα εμφανιστεί το σημείο του μενού που εισάγετε το κατώτατο όριο «SETLo».
3. Επιβεβαιώστε την επιλογή σας, πατώντας το πλήκτρο →0←, η ενεργή θέση αναβοσβήνει.
4. Εισάγετε το κατώτερο όριο, χρησιμοποιώντας τα πλήκτρα TARE και M+, βλ. βήμα 8.
5. Επιβεβαιώστε την εισαγμένη τιμή, πατώντας το πλήκτρο →0←, στην οθόνη θα εμφανιστεί η ένδειξη «SETLo»
6. Για έξοδο από το μενού, πατήστε επανειλημμένα το πλήκτρο UNIT. Από αυτή τη στιγμή λαμβάνει χώρα η εκτίμηση που επιτρέπει τον προσδιορισμό κατά πόσο το υλικό που ζυγίζεται βρίσκεται εντός των δύο ορίων ανοχής.

Ενεργοποίηση ελέγχου ανοχής: Ζυγίστε το απόβαρο με τη χρήση του δοχείου του ζυγού.

⇒ Κρεμάστε το προϊόν που πρόκειται να ζυγιστεί, θα ενεργοποιηθεί ο έλεγχος ανοχής. Οι ενδεικτικές λυχνίες υποδεικνύουν εάν το υλικό που ζυγίζεται βρίσκεται εντός των δύο ορίων ανοχής.

Ανάλογα με τη ρύθμιση στο μενού ενεργοποιείται και το ηχητικό σήμα.

Το βάρος των προϊόντων που ζυγίζονται είναι κάτω από την καθορισμένη ανοχήΘα εμφανιστεί η ένδειξη [LO]

Το βάρος των προϊόντων που ζυγίζονται είναι εντός του εύρους της καθορισμένης ανοχήςΘα εμφανιστεί η ένδειξη [OK]

Το βάρος των προϊόντων που ζυγίζονται είναι πάνω από την καθορισμένη ανοχήΘα εμφανιστεί η ένδειξη [HI]

• Ο έλεγχος ανοχής δεν είναι ενεργός όταν το βάρος είναι κάτω των 20d.
• Για να διαγράψετε την τιμή του ορίου, εισάγετε «0000 kg».

5.11 Άθροιση

Αυτή η λειτουργία επιτρέπει να προσθέσετε μεμονωμένες τιμές ζύγισης στη μνήμη αθροίσματος με το πάτημα του πλήκτρου . M+

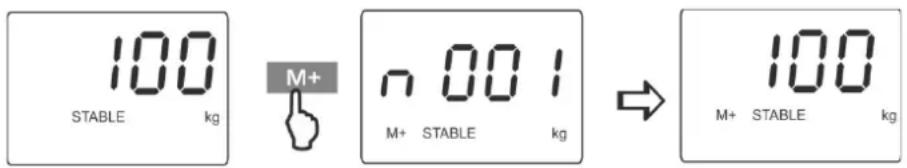

Ξεκινώντας τη διαδικασία άθροισης:

⇒ Κρεμάστε το προϊόν Α για ζύγιση.

Περιμένετε για την εμφάνιση του σύμβολου της σταθεροποίησης «STABLE», και

στη συνέχεια, πατήστε το πλήκτρο

M+

Θα εμφανιστεί η ένδειξη «n001», και επομένως η τιμή του βάρους. Η τιμή βάρους θα προστεθεί στη μνήμη άθροισης.

100 STABLE kg M+ n 00 l M+ STABLE kg → 100 M+ STABLE kg

⇒ Αφαιρέστε το ζυγισμένο προϊόν. Το επόμενο προϊόν γαι ζύγιση μπορεί να προστεθεί όταν εμφανίζεται η ένδειξη ≤ μηδέν.

⇒ Κρεμάστε το προϊόν Β για ζύγιση.

Περιμένετε για την εμφάνιση του σύμβολου της σταθεροποίησης, και στη

συνέχεια, πατήστε το πλήκτρο . Η τιμή βάρους θα προστεθεί στη μνήμη άθροισης. Για περίπου 3 δευτερόλεπτα θα εμφανίζονται στη σειρά: ο αριθμός των αθροισμένων προϊόντων «n002» και το συνολικό τους βάρος. Αμέσως μετά θα εμφανιστεί η τρέχουσα τιμή βάρους.

100 STABLE kg M+ n 002 M+ STABLE kg → 200 M+ STABLE kg → 100 M+ STABLE kg

Αν είναι απαραίτητο, προσθέστε ένα άλλο προϊόν που πρόκειται να ζυγιστεί με τον τρόπο που περιγράφεται παραπάνω.

Μεταξύ των επόμενων ζυγίσεων από το ζυγό πρέπει αυτός να αδειάσει.

Αυτή η διαδικασία μπορεί να επαναληφθεί 99 φορές ή μέχρι το όριο του εύρους ζύγισης του ζυγού.

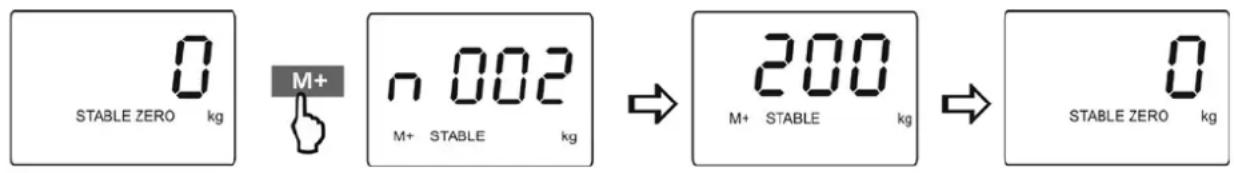

Εμφάνιση του συνολικού ποσού «Total»:

Όταν στην οθόνη εμφανίζεται το μηδέν πατήστε το πλήκτρο , και για 3 δευτερόλεπτα θα εμφανίζονται στη σειρά: ο αριθμός των αθροισμένων προϊόντων και το συνολικό τους βάρος.

Διαγραφή μνήμης αθροίσματος

Όταν στην οθόνη εμφανίζεται το μηδέν πατήστε το πλήκτρο , και για 3 δευτερόλεπτα θα εμφανίζονται στη σειρά: ο αριθμός των α Κατά τη διάρκεια

εμφάνισης της ένδειξης αυτής πατήστε το πλήκτρο

Τα δεδομένα που είναι αποθηκευμένα στη μνήμη άθροισης θα διαγραφούν, η ένδειξη «Μ +"»σβήνει.

STABLE ZERO kg M+ n 0.02 M+ STABLE kg → 200 M+ STABLE kg BG/NET STABLE ZERO kg

5.12 Εμφανίζοντας μεικτό / καθαρό βάρος

Πατώντας επανειλημμένα το πλήκτρο μπορείτε να κάνετε εναλλαγή μεταξύ των ενδείξεων της αξίας του μεικτού βάρους και του καθαρού βάρους.

1773 NET STABLE kg BG/NET 1857 STABLE kg

5.13 Οπίσθιος φωτισμός οθόνης

⇒ Ενεργοποιήστε το ζυγό και κατά τη διάρκεια του αυτοελέγχου, πατήστε το πλήκτρο TARE. Στην οθόνη θα εμφανιστεί η πρώτη λειτουργία «F0 off».
⇒ Πατήστε το πλήκτρο 0 , στην οθόνη θα εμφανιστεί ο παράμετρος «bk».
⇒ Για άλλη μια φορά, πατήστε το πλήκτρο →0←, θα εμφανιστεί η τρέχουσα ρύθμιση του οπίσθιου φωτισμού οθόνης.
⇒ Επιλέξτε την κατάλληλη ρύθμιση, πατώντας το πλήκτρο TARE.

bk on Οπίσθιος φωτισμός είναι μόνιμα ενεργοποιημένος

bk of Οπίσθιος φωτισμός είναι απενεργοποιημένος

bk Auto Autómatn ενεργοποίηση οπίσθιου φωτισμού μόνο μετά τη φόρτωση του ζυγού ή μετά το πάτημα του πλήκτρου

⇒ Αποθηκεύστε τα δεδομένα πατώντας το πλήκτρο →0←.

⇒ Επιστροφή στη λειτουργία ζύγισης με το επανειλημμένο πάτημα του πλήκτρου UNIT

5.14 Λειτουργία αυτόματης απενεργοποίησης

Όταν υπάρχει η έλλειψη υποστήριξης οθόνης ή πλατφόρμας ζύγισης, μετά από τον καθορισμένο χρονικό διάστημα, η συσκευή θα απενεργοποιηθεί αυτόματα.

⇒ Ενεργοποιήστε το ζυγό και κατά τη διάρκεια του αυτοελέγχου, πατήστε το πλήκτρο TARE, Στην οθόνη θα εμφανιστεί η ένδειξη «F0 off».
⇒ Πατήστε το πλήκτρο 0 , στην οθόνη θα εμφανιστεί ο παράμετρος «bk».
⇒ Πατήστε επανειλημμένα το πλήκτρο TARE, μέχρι να εμφανιστεί η λειτουργία αυτόματης απενεργοποίησης «οFF».
⇒ Πατήστε το πλήκτρο 0 , θα εμφανιστεί η τρέχουσα ρύθμιση.
⇒ Επιλέξτε την κατάλληλη ρύθμιση, πατώντας το πλήκτρο TARE.

off 0 Λειτουργία αυτόματης απενεργοποίησης είναι απενεργοποιημένη

off 3 Ο ζυγός θα απενεργοποιηθεί μετά από 3 λεπτά

off 5 O ζυγός θα απενεργοποιηθεί μετά από 5 λεπτά

off 15 Ο ζυγός θα απενεργοποιηθεί μετά από 15 λεπτά

off 30 Ο ζυγός θα απενεργοποιηθεί μετά από 30 λεπτά

⇒ Αποθηκεύστε τα εισηγμένα δεδομένα πατώντας το πλήκτρο →0←
⇒ Επιστροφή στη λειτουργία ζύγισης με το επανειλημμένο πάτημα του πλήκτρου UNIT

6. Μενού

6.1 Πλοήγηση στο μενού:

Ενεργοποίηση του μενού	⇒ Ενεργοποιήστε το ζυγό και κατά τη διάρκεια του autoελέγχου, πατήστε το πλήκτρο ΣΤην οθόνη θα εμφανιστεί η πρώτη λειτουργία «F0 off».
Επιλογή σημείου μενού	⇒ Το πλήκτρο έπιτρέπει την επιλογή των επόμενων επιμέρους σημείων του μενού.
Επιλογή ρύθμισης	⇒ Επιβεβαιώστε την επιλογή του σημείου του μενού πατώντας το πλήκτρο Θα εμφανιστεί η τρέχουσα ρύθμιση.
Αλλαγή ρυθμίσεων	⇒ Το πλήκτρο έπιτρέπει την εναλλαγή μεταξύ των διαθέσιμων ρυθμίσεων.
Επιβεβαίωση της ρύθμισης	⇒ Πατήστε το πλήκτρο ζυγός θα επιστρέψει στο μενού.
Έξοδος από το μενού/επιστροφή στη λειτουργία ζύγισης	⇒ Επανειλημμένα πατήστε το πλήκτρο UNIT.

6.2 Επισκόπηση:

Λειτουργία	Διαθέσιμες ρυθμίσεις		Περιγραφή
F0 oFF	bk	bk on	Οπίσθιος φωτισμός είναι ενεργοποιημένος
		bk oF	Οπίσθιος φωτισμός είναι απενεργοποιημένος
		bk AU	Αυτόματη ενεργοποίηση οπίσθιου φωτισμού μετά τη φόρτωση του ζυγού ή μετά το πάτημα του πλήκτρου
	bEEP	oFF	Το ηχητικό σήμα είναι απενεργοποιημένο κατά τη ζύγιση με εύρος ανοχής
		ok To ηχητικό σήμα θα ακουστεί όταν το ζυγισμένο υλικό θα βρίσκεται εντός του εύρους ανοχής
		nG To ηχητικό σήμα θα ακουστεί όταν το ζυγισμένο υλικό θα βρίσκεται εκτός του εύρους ανοχής
	oFF	0	Αυτόματη διακοπή είναι απενεργοποιημένη
		3/5/15/30	Αυτόματη διακοπή, δυνατότητα επιλογής μεταξύ 3, 5, 15, 30 λεπτά
F1 H-L	SEtHi		Το ανώτατο όριο ανοχής ζύγισης - εισαγωγή, βλ. κεφ. 5.10
	SEtLo		Το κατώτατο όριο ανοχής ζύγισης - εισαγωγή, βλ. κεφ. 5.10
F2 Unt	On/off Ib		Βάλτε τη ρύθμιση «οπ» για τη μονάδα βάρους, επιτρέποντας την εμφάνισή της κατά την εναλλαγή των μονάδων κατά τη λειτουργία ζύγισης με το πάτημα του πλήκτρου UNIT, βλ. κεφ. 5.7
	On/off N
F3 Com	Μην καταγεγραμμένα
F4 CH	CH 1↓CH 8		Κανάλι επικοινωνίας του τηλεχειριστηρίου
ProG[Τ374]Pn	Μενού σέρβιςΚατά τη διάρκεια της προβολής της ένδειξης «ProG» πατήστε το πλήκτρο →0←, θα σας ζητηθεί κωδικός πρόσβασης.Διαδοχικά, πατήστε τα πλήκτρα TARE, M+ και →0←, θα εμφανιστεί το πρώτο μπλοκ του μενού «P1 rEF».

P1 rEF	AZn	off	Αυτόματη διόρθωση του σημείου μηδέν(λειτουργία «Autozero») κατά την αλλαγή ενδείξεως,δυνατότητα επιλογής τιμής 0,5d, 1d, 2d, 4d.	Αλλαγές μπορούν να γίνονται μόνο από ειδικό που έχει βασικές γνώσεις σε αυτόν τον τομέα.Μετά το τέλος της ρύθμισης πρέπει να εκτελεστεί η βαθμονόμηση ή γραμμικοποίηση, βλ. κεφ. 7.1 ή 7.2.
		0.5d
		2d
		4d
	0AUto	P 0	Εύρος βάρους, κατά το οποίο η ένδειξη μηδενίζεται αυτόματα μετά την ενεργοποίηση του ζυγού.Επιλέξιμες τιμές: 0, 10, 20, 30, 50, 100%
		P 10
		P 20
		P 50
		P 100
	0rAnG	P 0	Εύρος βάρους, κατά το οποίο η ένδειξη μηδενίζεται αυτόματα μετά το πάτημα τουπλήκτρου →0←Επιλέξιμες τιμές: 0, 2, 4, 10, 20%
		P 2
		P 4
		P 10
		P 20
P2 CAL	SiGrAZυγός ενός εύρους	dESC	Θέση του δεκαδικού σημείου
		inC	Υποδιαίρεση (d)
		CAP	Εύρος ζύγισης (Max)
		CAL	Βαθμονόμηση - εκτέλεση, βλ. κεφ. 7
	dU rAZυγός δυο ευρών	dESC	Θέση του δεκαδικού σημείου
		inC	div 1Υποδιαίρεση (d) του 1. εύρους ζύγισης
			div 2Υποδιαίρεση (d) του 2. εύρους ζύγισης
		CAP	cap 1Εύρος ζύγισης [Max] του 1. εύρους ζύγισης
			cap 2Εύρος ζύγισης [Max] του 2. εύρους ζύγισης
		CAL	Βαθμονόμηση - εκτέλεση, βλ. κεφ. 7
	dU inZυγός με πολλές υποδιαιρέσεις	dESC	Θέση του δεκαδικού σημείου
		inC	div 1Υποδιαίρεση (d) του 1. εύρους ζύγισης
			div 2Υποδιαίρεση (d) του 2. εώρους ζύγισης
		CAP	cap 1Εύρος ζύγισης [Max] του 1. εύρους ζύγισης
			cap 2Εύρος ζύγισης [Max] του 2. εύρους ζύγισηs
		CAL	commoΒαθμονόμηση - εκτέλεση, βλ. κεφ. 7.1
			LinE0Γραμμακοποίηση - εκτέλεση, βλ. κεφ. 7.2
P3 inP 123	45		Εσωτερική ανάλυση ένδειξης
P4 HLd	Hold		Λειτουργία „Data HOLD”, βλ. κεφ. 5.8
	PEAK		Λειτουργία αποθήκευσης στη μνήμη της μέγιστης τιμής, βλ. κεφ. 5.9

7. Βαθμονόμηση/γραμμικοποίηση

7.1 Βαθμονόμηση

Δεδομένου ότι η τιμή της επιτάχυνσης της βαρύτητας δεν είναι ίδια σε κάθε σημείο της γης, κάθε ζυγός πρέπει να προσαρμοστεί - σύμφωνα με την υποκείμενη φυσική αρχή - με την επιτάχυνσης της βαρύτητας που επικρατεί στο σημείο της τοποθέτησής του (εάν βέβαια δεν έχει ήδη γίνει τέτοια εργοστασιακή ρύθμιση στο μέρος τοποθέτησής του). Μια τέτοια διαδικασία πρέπει να γίνεται κατά την πρώτη εκκίνηση, μετά από κάθε αλλαγή τοποθέτησης του ζυγού, καθώς και σε περίπτωση διακυμάνσεων θερμοκρασίας περιβάλλοντος. Για να λαμβάνετε ακριβείς τιμές ζύγισης προτείνεται επίσης να επαναλαμβάνετε αυτή τη διαδικασία τακτικά επίσης κατά τη λειτουργία ζύγισης.

• Προετοιμάστε το απαιτούμενο βαρίδιο βαθμονόμησης, βλ. κεφ. 1. «Τεχνικές προδιαγραφές»
  Το βάρος του βαριδιού βαθμονόμησης που χρησιμοποιείται εξαρτάται από το εύρος ζύγισης. Εάν είναι δυνατόν, η βαθμονόμηση πρέπει να πραγματοποιείται με τη χρήση του βαριδιού βαθμονόμησης με βάρος που πλησιάζει το μέγιστο επιτρεπόμενο βάρος. Πληροφορίες σχετικά με τα βαρίδια βαθμονόμησης μπορείτε να βρείτε στο Διαδίκτυο στη διεύθυνση: http://www.kern-sohn.com

- Εξασφαλίστε σταθερές περιβαλλοντικές συνθήκες. Δώστε χρόνο για να ζεσταθεί ο ζυγός (βλ. κεφ. 1) πράγμα που απαιτείται για τη σταθεροποίησή του.

Προετοιμασία:

⇒ Απενεργοποιήστε το ζυγό και κρεμάστε το εξάρτημα που προορίζεται για κρέμασμα φορτίου προς ζύγιση.
⇒ Ενεργοποιήστε το ζυγό μαζί με το εξάρτημα για κρέμασμα φορτίου και κατά τη διάρκεια του αυτοελέγχου πατήστε το πλήκτροTARE. Στην οθόνη θα εμφανιστεί η πρώτη λειτουργία «F0 off».
⇒ Πατήστε μερικές φορές το πλήκτροTARE, μέχρι να εμφανιστεί η ένδειξη «ProG».
⇒ Κατά τη διάρκεια της προβολής της ένδειξης «ProG» πατήστε το πλήκτρο→0←, θα σας ζητηθεί κωδικός πρόσβασης.
⇒ Διαδοχικά, πατήστε τα πλήκτραTARE,M+και ν→0←, θα εμφανιστεί το πρώτο μπλοκ του μενού «P1 rEF».
⇒ Καλέστε τη λειτουργία «P2 CAL», πατώντας το πλήκτροTARE.	P2CAL
⇒ Πατήστε το πλήκτρο →0← και επιλέξτε τον καθορισμένο τύπο ζυγού, πατώντας το πλήκτρο TARE.

SiGrA → Zυγός ενός εύρους

dU rA → Zuγός δυο ευρών

dU in →Ζυγός με πολλές υποδιαιρέσεις

⇒ Επιβεβαιώστε την επιλογή, πατώντας το πλήκτρο →0←.
⇒ Πατήστε μερικές φορές το πλήκτροTARE, μέχρι να εμφανιστεί η ένδειξη «CAL».	CAL

⇒ Επιβεβαιώστε την επιλογή, πατώντας το πλήκτρο →0← και επιλέξτε την επιθημητή ρύθμιση, πατώντας το πλήκτρο TARE.

Commo Βαθμονόμηση

LinE0 → Γραμμικοποίηση

Εκτέλεση βαθμονόμησης:

⇒ Σε περίπτωση σφάλματος βαθμονόμησης ή χρήσης λανθασμένου βαριδιού βαθμονόμησης εμφανίζεται μήνυμα λάθους «fail». Η διαδικασία βαθμονόμησης πρέπει να επαναληφθεί.

⇒ Επιβεβαιώστε την επιλογή της λειτουργίαςβαθμονόμησης «Commo» πατώντας το πλήκτρο[IMAGE]	Conno
⇒ Στην οθόνη θα εμφανιστεί η ένδειξη «ULoAd». Εκτός από το εξάρτημα που χρησιμοποιείται για το κρέμασμα φορτίου στο γάντζο δεν μπορεί να βρίσκεται άλλο φορτίο.	ULoAd
⇒ Περιμένετε για την προβολή του σύμβολου της σταθεροποίησης, και στη συνέχεια, πατήστε το πλήκτρο →0←Η μπορείτε να χρησιμοποιήσετε το βαρίδιο με το εμφανιζόμενο βάρος βαθμονόμησης, ή να αλλάξετε την τιμή χρησιμοποιώντας τα πλήκτρα TAREΚΑΙΜ+ , κάθε φορά η ενεργή θέση αναβοσβήνει . Για να αλλάξετε το επιλεγμένο (που αναβοσβήνει) ψηφίο, πρέπει να πατάτε τόσο συχνά το πλήκτροTARE, μέχρι να εμφανιστεί η επιθυμητή τιμή. Στη συνέχεια, επιλέξτε επόμενα ψηφία, πατώντας το πλήκτρο και αλλάζοντας τα, πατώντας το πλήκτρο TARE	(παράδειγμα)
⇒ Επιβεβαιώστε την επιλογή σας, πατώντας το πλήκτρο→0←, στην οθόνη θα εμφανιστεί η ένδειξη «LoAd».⇒ Κρεμάστε το βαρίδιο βαθμονόμησης. Περιμένετε για την προβολή του σύμβολου της σταθεροποίησης, και στη συνέχεια, πατήστε το πλήκτρο →0←	LoAd
⇒ Μετά από μια επιτυχημένη βαθμονόμηση θα εμφανιστεί η ένδειξη «Pass». Στη συνέχεια, πραγματοποιείται ο αυτοέλεγχος του ζυγού.Για λίγο θα εμφανιστεί η ένδειξη «Err19» (αγνοήσετε το μήνυμα λάθους), και στη συνέχεια ο ζυγός αυτόματα θα περάσει στη λειτουργία ζύγισης, και θα εμφανιστεί έτσι η τιμή της ζύγισης.Έτσι, η βαθμονόμηση έχει ολοκληρωθεί με επιτυχία.	PASS1000.0kg(παράδειγμα)

7.2 Γραμμικοποίηση

Γραμμικότητα σημαίνει τη μεγαλύτερη απόκλιση στην ένδειξη βάρους από το ζυγό σε σχέση με την τιμή βάρους του βαριδιού βαθμονόμησης, συν και πλην, σε ολόκληρο το εύρος ζύγισης.

Μετά τη διαπίστωση της απόκλισης γραμμικότητας μέσω μέτρων ελέγχου, η βελτίωση είναι δυνατή με τη διεξαγωγή της γραμμικοποίησης.

• Η γραμμικοποίηση μπορεί να πραγματοποιηθεί μόνο από έναν ειδικό που έχει βαθιά γνώση του χειρισμού των ζυγών.
• Τα πρότυπα βαρίδια που χρησιμοποιούνται πρέπει να συμμορφώνονται με τις προδια γραφές το2ω «ζΕλέγχως ψέσωβ λ ελέγχου».
• Εξασφαλίστε σταθερές περιβαλλοντικές συνθήκες. Εξασφαλίστε χρόνο θέρμανσης που απαιτείται για τη σταθεροποίηση ζυγού.
• Μετά από μια επιτυχημένη γραμμικοποίηση, πρέπει να πραγματοποιήσετε τη βαθμονόμηση, βλ. κεφ. 2.9 «Έλεγχος μέσων ελέγχου».

Προετοιμασία:

Η εμφάνιση της λειτουργίας γραμμικοποίησης «LinΕ0», βλ. κεφ. 7.1.

Πραγματοποίηση της γραμμικοποίησης:

⇒ Επιβεβαιώστε την επιλογή της λειτουργίας «LinE0», πατώντας το πλήκτρο →0←.
⇒ Στην οθόνη θα εμφανιστεί η ένδειξη «LoAd0». Εκτός από το εξάρτημα που χρησιμοποιείται για το κρέμασμα φορτίου στο γάντζο δεν μπορεί να βρίσκεται άλλο φορτίο.
⇒ Περιμένετε για την προβολή του σύμβολου της σταθεροποίησης, και στη συνέχεια, πατήστε το πλήκτρο →0←.Κατά τη διάρκεια της προβολής της ένδειξης «Load 1», κρεμάστε το πρώτο βαρίδιο βαθμονόμησης (1/3 Max).
⇒ Περιμένετε για την εμφάνιση του σύμβολου της σταθεροποίησης «STABLE», και στη συνέχεια, πατήστε το πλήκτρο →0←.Κατά τη διάρκεια της προβολής της ένδειξης «Load 2», κρεμάστε το δεύτερο βαρίδιο βαθμονόμησης (2/3 Max).
⇒ Περιμένετε για την εμφάνιση του σύμβολου της σταθεροποίησης «STABLE», και στη συνέχεια, πατήστε το πλήκτρο →0←Κατά τη διάρκεια της προβολής της ένδειξης «Load 3», κρεμάστε το τρίτο βαρίδιο βαθμονόμησης (Max).
⇒ Περιμένετε για την εμφάνιση του σύμβολου της σταθεροποίησης, και στη συνέχεια, πατήστε το πλήκτρο →0←.
⇒ Μετά από μια επιτυχημένη βαθμονόμηση θα εμφανιστεί η ένδειξη «Pass». Στη συνέχεια, πραγματοποιείται ο αυτοέλεγχος του ζυγού.Για λίγο θα εμφανιστεί η ένδειξη «Err19» (αγνοήσετε το μήνυμα λάθους), και στη συνέχεια ο ζυγός αυτόματα θα περάσει στη λειτουργία ζύγισης, και θα εμφανιστεί έτσι η τιμή της ζύγισης.Έτσι, η βαθμονόμηση έχει ολοκληρωθεί με επιτυχία.	(παράδειγμα)

8. Συντήρηση, καθαρισμός, ανακύκλωση και διάθεση

Κίνδυνος τραυματισμού και υλικών ζημιών!

Ο κρεμαστός ζυγός είναι μέρος γερανού!

Για να εξασφαλίσετε την ασφαλή χρήση πρέπει να τηρείτε τις παρακάτω οδηγίες:

⇒ Πρέπει να ανατίθεται η τακτική συντήρηση σε εκπαιδευμένο ειδικό προσωπικό.
⇒ Πρέπει να πραγματοποιείται η τακτική συντήρηση και επισκευές, βλ. κεφ. 8.3.
⇒ Την αλλαγή των εξαρτημάτων μπορεί να την πραγματοποιεί μόνο εκπαιδευμένο ειδικό προσωπικό.
⇒ Σε περίπτωση υπάρξεως απόκλισης σε σχέση με την λίστα ελέγχου όσο αφορά την ασφάλεια ο ζυγός δεν πρέπει να τεθεί σε λειτουργία.
⇒ Μην επισκευάζετε το ζυγό μόνοι σας. Οι επισκευές μπορούν να γίνονται μόνο από εξουσιοδοτούμενο αντιπρόσωπο της εταιρίας KERN.

8.1 Καθαρισμός και διάθεση

Βλάβη κρεμαστού ζυγού!

⇒ Μη χρησιμοποιείτε βιομηχανικούς διαλυτές και χημικές ουσίες (πχ. οξέα → ευθραυστότητα).

⇒ Τα πλήκτρα και την οθόνη καθαρίστε με ένα μαλακό πανί με απαλό καθαριστικό τζαμιών.
⇒ Ανακυκλώστε τη συσκευασία και τη συσκευή σύμφωνα με τις εθνικές ή τοπικές διατάξεις, που ισχύουν στο τόπο χρήσης της συσκευής.

8.2 Τακτική συντήρηση και επισκευή

▲ Την τακτική συντήρηση που γίνεται κάθε 3 μήνες μπορεί να πραγματοποιεί μόνο ειδικός που κατέχει βασική γνώση χειρισμού κρεμαστών ζυγών. Πρέπει να τηρούνται επίσης οι εθνικές διατάξεις υγιεινής και ασφάλειας, όπως και οδηγίες εργασίας, λειτουργίας και ασφάλειας που ισχύουν στο εργοστάσιο του χρήστη.
▲ Για τον έλεγχο διαστάσεων πρέπει να χρησιμοποιούνται μόνο νομιμοποιημένες συσκευές ελέγχου.
▲ Η τακτική συντήρηση που γίνεται κάθε 12 μήνες μπορεί να πραγματοποιείται μόνο από εκπαιδευμένο ειδικό προσωπικό (σέρβις της Εταιρίας KERN).
▲ Τα αποτελέσματα συντήρησης πρέπει να καταγράφονται στη λίστα ελέγχου (κεφ. 8.3).
▲ Πρόσθετα αποτελέσματα συντήρησης πρέπει να καταγράφονται στη λίστα ελέγχου (κεφ. 9.1).
▲ Πριν την εκκίνηση του ελέγχου πρέπει να καθαριστούν εξαρτήματα που προορίζονται για το κρέμασμα αντικείμενων προς ζύγιση, βλ. κεφ. 8.1.

Τακτική συντήρηση:

Πριν από κάθε χρήση	▪ ́Ελεγχος σωστής λειτουργίας όλων των εξαρτημάτων που προορίζονται για το κρέμασμα αντικείμενων προς ζύγιση.
Πρώτη εκκίνηση,κάθε 3 μήνες ή πάντα μετά από 12 500 ζυγίσεις	▪ ́Ελεγχος όλων των διαστάσεων, βλ. Λίστα ελέγχου, κεφ. 8.3.▪ ́Ελεγχος φθοράς κρεμαστού ζυγού και εξαρτημάτων που προορίζονται για το κρέμασμα αντικειμένων προς ζύγιση, όπως πχ. πλαστικές παραμορφώσεις, μηχανικές ζημιές (ανωμαλίες), εγκοπές, αυλακώσεις, γρατσουνιές, διάβρωση και συστροφές.▪ Σε περίπτωση υπέρβασης επιτρεπτής απόκλισης από τις αρχικές διαστάσεις (βλ. «Λίστα ελέγχου», κεφ. 8.3) ή άλλων ανακριβειών, ο ζυγός αμέσως πρέπει να τεθεί εκτός λειτουργίας.
Κάθε 12 μήνες ή πάντα μετά από 50 000 ζυγίσεις	▪ Η προχωρημένη συντήρηση πρέπει να γίνεται από εκπαιδευμένο ειδικό προσωπικό (σέρβις εταιρίας KERN). Κατά το γενικό έλεγχο όλα εξαρτήματα που μεταφέρουν το φορτίο πρέπει να ελεγχθούν με τη μέθοδο της μαγνητικής σκόνης για ρωγμές.
Κάθε 10 χρόνια ή πάντα μετά από 500 000 ζυγίσεις	▪ Αντικατάσταση του κρεμαστού ζυγού.

Οδηγία:

Κατά τον έλεγχο φθοράς πρέπει να ακολουθούνται οι οδηγίες από την παρακάτω εικόνα (κεφ. 8.3).

Κριτήρια αποκλεισμού: Εξαρτήματα που προορίζονται για το κρέμασμα φορτίου δεν μπορούν πια να χρησιμοποιούνται, εάν, για παράδειγμα:

Κατά τον προβλεπόμενο έλεγχο που αναφέρονται στην συντήρηση έχουν εντοπιστεί αποκλίσεις.

Δεν υπάρχει η πινακίδα στοιχείων ή η πινακίδα που καθορίζει τον γερανό.

Τα εξαρτήματα που προορίζονται για το κρέμασμα φορτίου, στα οποία βρέθηκαν αποδείξεις υπερφόρτισης ή άλλων επιβλαβών επιδράσεων θα πρέπει να αποκλείονται από την περαιτέρω χρήση ή να επαναχρησιμοποιούνται μετά από την επιθεώρησηή τους

8.3 Λίστα ελέγχου «Τακτική συντήρηση», (βλ. κεφ. 8.2).

Oryginalne wymiary wagi zawieszanej(Tα στοιχεία αυτά περιέχονται σε έγγραφο που συνοδεύει τον ζυγό. Το έγγραφο αυτό πρέπει να διατηρηθεί.)	Σειριακός αριθμός:......
	Εύρος ζύγισης ......
Απόσταση μεταξύ των οπών για κρέμασμα k [mm]
Ημερομηνία...... Ελεγκτής ......

	Απόσταση k	Ημερομηνία	Ελεγκτής
Μεγ. επιτρεπόμενη απόκλιση	1%
Έλεγχος πριν από την πρώτη χρήση
3 μήνες/12 500 ×
6 μήνες/25 000 ×
9 μήνες/37 500 ×
12 μήνες/50 000 ×
15 μήνες/62 500 ×
18 μήνες/75 000 ×
21 μήνες/87 500 ×
24 μήνες/100 000 ×
27 μήνες/112 500 ×
30 μήνες/125 000 ×
33 μήνες/137 500 ×
36 μήνες/150 000 ×
39 μήνες/162 500 ×
21 μήνες/87 500 ×
42 μήνες/175 000 ×
45 μήνες/187 500 ×
48 μήνες/200 000 ×
51 μήνες/212 500 ×
54 μήνες/225 000 ×
57 μήνες/237 500 ×
60 μήνες/250 000 ×	→ Όλα τα στοιχεία που μεταφέρουν το φορτίο πρέπει να αντικαθίστανται από εξουσιοδοτούμενο αντιπρόσωπο της εταιρίας KERN.

'Εντονη γραφή = Αυτές εργασίες συντήρησης πρέπει να γίνονται αποκλειστικά από επίσημο αντιπρόσωπο της εταιρίας KERN.

9. Συνημμένο

9.1 Λίστα ελέγχου «Προχωρημένη συντήρηση» (γενικός έλεγχος)

Η προχωρημένη συντήρηση πρέπει να γίνεται από εξουσιοδοτημένο αντιπρόσωπο της εταιρίας KERN.

Κρεμαστός ζυγός	Μοντέλο ......
	Σειριακός αριθμός:......
Σειρά	Δοκιμή οπών για κρέμασμα με μαγνητική σκόνη για τον εντοπισμό ρωγμών	Ημερομηνία	Ονοματεπώνυ μο	Υπογραφή
12 μήνες/50 000 ×
24 μήνες/100 000 ×
36 μήνες/150 000 ×
48 μήνες/200 000 ×
60 μήνες/250 000 ×
72 μήνες/300 000 ×
84 μήνες/350 000 ×
96 μήνες/400 000 ×
108 μήνες/450 000 ×
120 μήνες/450 000 ×	→ Αντικατάσταση του κρεμαστού ζυγού.
