Τύπος προϊόντος	Εντοιχιζόμενο πλυντήριο πιάτων
Μάρκα	Candy
Μοντέλο	CI 4C7L0W-80
Ελάχιστο ύψος	818 mm
Μέγιστο ύψος	898 mm
Πλάτος	600 mm
Βάθος	550 mm
Κατά προσέγγιση βάρος	40 kg
Ηλεκτρική τροφοδοσία	220-240 V, 50 Hz
Απαιτούμενη πίεση νερού	0,08 έως 1 MPa
Εκτιμώμενη χωρητικότητα	14 θέσεις
Ασφάλεια	Αυτόματη διάταξη αντιμετώπισης υπερχείλισης
Ρύθμιση ύψους	Ρυθμιζόμενα μπροστινά και πίσω πόδια
Εγκατάσταση	Εντοιχιζόμενο κάτω από πάγκο εργασίας
Παρεχόμενα αξεσουάρ	Αντι-ατμική ταινία, βίδες, πρότυπο διάτρησης
Συντήρηση	Καθαρίζετε τακτικά τα φίλτρα, ελέγχετε τους βραχίονες ψεκασμού
Επισκευασιμότητα	Ανταλλακτικά διαθέσιμα μέσω εξυπηρέτησης μετά την πώληση

Συχνές ερωτήσεις - CI 4C7L0W-80 CANDY

Πώς ρυθμίζω το ύψος του πλυντηρίου πιάτων Candy CI 4C7L0W-80;

Για να ρυθμίσετε το ύψος, γείρετε πρώτα τη συσκευή σηκώνοντας το πίσω μέρος κατά περίπου 10 cm. Ρυθμίστε το πίσω πόδι από μπροστά χρησιμοποιώντας μια βίδα, στη συνέχεια ρυθμίστε απευθείας τα μπροστινά πόδια. Το ύψος μπορεί να κυμαίνεται από 818 mm έως 898 mm.

Ποια είναι η απαιτούμενη πίεση νερού για αυτό το πλυντήριο πιάτων;

Η πίεση νερού πρέπει να είναι μεταξύ 0,08 MPa και 1 MPa. Βεβαιωθείτε ότι η εγκατάστασή σας πληροί αυτό το εύρος για βέλτιστη λειτουργία.

Μπορώ να εγκαταστήσω αυτό το πλυντήριο πιάτων κάτω από μια εστία μαγειρέματος;

Όχι, απαγορεύεται αυστηρά η εγκατάσταση του πλυντηρίου πιάτων κάτω από εστία μαγειρέματος. Τοποθετήστε το σε ξηρό μέρος, μακριά από πηγές θερμότητας.

Πώς στερεώνω το πάνελ κουζίνας στο πλυντήριο πιάτων;

Μετρήστε την απόσταση μεταξύ της επάνω άκρης των παρακείμενων πορτών, μεταφέρετε τη μέτρηση στο πάνελ, χρησιμοποιήστε το παρεχόμενο πρότυπο διάτρησης και στη συνέχεια στερεώστε το πάνελ στο πλυντήριο πιάτων με τις βίδες. Βεβαιωθείτε ότι οι βίδες δεν προεξέχουν στο πίσω μέρος του πάνελ.

Τι να κάνω σε περίπτωση υπερχείλισης νερού;

Το πλυντήριο πιάτων είναι εξοπλισμένο με μια διάταξη αντιμετώπισης υπερχείλισης που σταματά αυτόματα την παροχή νερού ή/και απορρίπτει την περίσσεια. Εάν το πρόβλημα επιμένει, κλείστε την παροχή νερού και επικοινωνήστε με την εξυπηρέτηση μετά την πώληση.

Ποια εργαλεία παρέχονται με τη συσκευή;

Το κιτ εγκατάστασης περιλαμβάνει μια αντι-ατμική ταινία, βίδες στερέωσης, ένα πρότυπο διάτρησης και ενδεχομένως πλευρικά στηρίγματα. Συμβουλευτείτε το εγχειρίδιο για την ακριβή λίστα.

Πώς εγκαθιστώ την αντι-ατμική ταινία;

Εφαρμόστε την αντι-ατμική ταινία κάτω από τον πάγκο εργασίας και στις πλευρές των παρακείμενων επίπλων πριν εισαγάγετε το πλυντήριο πιάτων. Αυτό προστατεύει τα έπιπλα από την υγρασία.

Πρέπει το πλυντήριο πιάτων να είναι οριζοντιωμένο;

Ναι, ένα οριζοντιωμένο πλυντήριο πιάτων είναι απαραίτητο για να κλείνει σωστά η πόρτα και να αποφεύγονται διαρροές ατμού. Χρησιμοποιήστε τα ρυθμιζόμενα πόδια για να ρυθμίσετε την κλίση.

Ποιο είναι το μέγιστο επιτρεπόμενο βάρος του πάνελ κουζίνας;

Το πάνελ κουζίνας δεν πρέπει να ζυγίζει περισσότερο από 9 kg. Εάν το πάνελ είναι βαρύτερο, επικοινωνήστε με την εξυπηρέτηση πελατών πριν από την εγκατάσταση.

Πώς αποσυναρμολογώ το πλυντήριο πιάτων για μελλοντική επαναχρησιμοποίηση;

Αρχικά αποσυνδέστε τη συσκευή από τα ηλεκτρικά και υδραυλικά δίκτυα, ξεβιδώστε τις βίδες στερέωσης και στη συνέχεια σηκώστε ελαφρά το πλυντήριο πιάτων για να το αφαιρέσετε. Το έπιπλο παραμένει ανέπαφο και μπορεί να φιλοξενήσει άλλη συσκευή.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CI 4C7L0W-80 CANDY

Το παρόν εγχειρίδιο εγκατάστασης προορίζεται για τους κατασκευαστές κουζινών που θα προσαρμόσουν αυτά τα προϊόντα. Για να διασφαλίσετε την ασφάλεια και να επιτύχετε τα καλύτερα αποτελέσματα, διαβάστε προσεκτικά το παρόν εγχειρίδιο, συμπεριλαμβανομένων των οδηγιών ασφαλείας και φυλάξτε το για μελλοντική αναφορά. Πριν προχωρήσετε στην εγκατάσταση, σημειώστε τον σειριακό αριθμό, καθώς μπορεί να χρειαστεί σε περίπτωση επισκευών. Ελέγξτε για τυχόν ζημιές κατά τη μεταφορά και συμβουλευτείτε έναν τεχνικό σε περίπτωση αμφιβολίας πριν από τη χρήση. Φυλάσσετε πάντα όλα τα υλικά συσκευασίας μακριά από παιδιά.

i ΣΗΜΕΙΩΣΗ: Τα χαρακτηριστικά και οι εικόνες που περιέχονται σε αυτό το έγγραφο είναι ενδεικτικά και ενδέχεται να αλλάξουν χωρίς προειδοποίηση.

Ευρετήριο

1 δοποιήσεις ασφαλείας για την εγκατάσταση σ.2-3

2 ού εγκαθίσταται το πλυντήριο πιάτων σ.3

3 Ιαστάσεις πλυντηρίου πιάτων σ.4-5

4 έίντεο εγκατάστασης βήμα προς βήμα σ.6

5 όγαλεία εγκατάστασης σ.6

6 Ιαστάσεις εντοιχιζόμενου σ.7

7 οδηγίες εγκατάστασης του πλυντηρίου πιάτων σ.8 - 17

7.1 Τοποθέτηση ταινίας κατά του ατμού

7.2 Ρύθμιση ύψους

7.3 Ρύθμιση του πίσω ποδιού

7.4 Ρύθμιση ύψους τωνμπροστινών ποδιών

7.5 Ρύθμιση κλίσης

7.6 Εισαγωγή στο διαμέρισμα εντοιχισμού

7.7 Στερέωση των μπροστινών ποδιών

7.8 Προετοιμασία του πάνελ

7.9 Εγκατάσταση του πάνελ

7.10 Στερέωση του πλυντηρίου στην κουζίνα

8 Σύνδεση με το δίκτυο ύδρευσης και το ηλεκτρικό δίκτυο σ.18 - 19

8.1 Διάγραμμα σύνδεσης

8.2 Διατάξεις ασφαλείας

9 αράδοση στον χρήστη σ.19

10 Αποσυναρμολόγηση πλυντηρίου πιάτων σ.19

1 Προειδοποιήσεις ασφαλείας για την εγκατάσταση

Λάβετε υπόψη αυτές τις οδηγίες πριν ξεκινήσετε την εγκατάσταση του προϊόντος. Η ασφάλειά σας είναι πολυ σημαντική για εμάς. Διαβάστε προσεκτικά αυτές τις πληροφορίες πριν χρησιμοποιήσετε το προϊόν.

- Η εγκατάσταση πρέπει να πραγματοποιείται από ειδικευμένο τεχνικό, ο οποίος πρέπει να γνωρίζει και να συμμορφώνεται με τους νόμους που ισχύουν στη χώρα εγκατάστασης και τις οδηγίες του κατασκευαστή.

- Εάν απαιτείται σέρβις από τον κατασκευαστή για την εξάλειψη βλαβών που οφείλονται σε ακατάλληλη εγκατάσταση, το σέρβις αυτό δεν καλύπτεται από την εγγύηση.

- Αφαιρέστε το υλικό συσκευασίας πριν τη λειτουργία της συσκευής.

- Αφού αποσυσκευάσετε το προϊόν, ελέγξτε ότι δεν έχει υποστεί ζημιές και, σε περίπτωση προβλημάτων, επικοινωνήστε με το κέντρο εξυπηρέτησης πριν προχωρήσετε στην εγκατάσταση και μην το συνδέσετε στην παροχή ρεύματος.

- Ένα χαλασμένο προϊόν μπορεί να προκαλέσει βραχυκύκλωμα, ηλεκτροπληξία, κίνδυνο πυρκαγιας και άλλους κινδύνους.

- Ελέγξτε τη συσκευασία για αξεσουάρ ή συνοδευτικό υλικό (φάκελοι με βίδες, έγγραφα, φυλλάδια κ.λπ.) και, εάν υφίστανται, αφαιρέστε τα και αποθηκεύστε τα.

- Η εσφαλμένη εγκατάσταση μπορεί να προκαλέσει βλάβη ή τραυματισμό σε ανθρώπους, ζώα ή αντικείμενα. Ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για τέτοιες βλάβες ή τραυματισμούς.

- Η ασφαλής χρήση είναι εγγυημένη μόνο εάν η εγκατάσταση έχει πραγματοποιηθεί σωστά, σύμφωνα με τις παρούσες οδηγίες. Σε περίπτωση βλάβης λόγω ακατάλληλης εγκατάστασης, την ευθύνη φέρει το άτομο που εγκατέστησε το προϊόν.

- Κατά τη διάρκεια της εγκατάστασης, η συσκευή δεν πρέπει να είναι συνδεδεμένη με την παροχή ρεύματος.

- Συνιστάται να φοράτε προστατευτικά γάντια κατά την εγκατάσταση για την αποφυγή τραυματισμών από κοψίματα.

- Σε περίπτωση εσφαλμένης εγκατάστασης, παραποίησης της συσκευής και ακατάλληλης σύνδεσης, η ισχύς της εγγύησης του προϊόντος λήγει.

- Βεβαιωθείτε ότι όταν η σύνδεση του καλωδίου τροφοδοσίας του προϊόντος έχει ολοκληρωθεί, δεν είναι προσβάσιμη.

- Μετά τη συναρμολόγηση, το καλώδιο τροφοδοσίας δεν πρέπει να έρθει σε επαφή με κινούμενα μέρη εξαρτημάτων της κουζίνας (όπως ένα συρτάρι) και δεν πρεπει να εκτεθεί σε μηχανικές καταπονήσεις.

- Κατά την παράδοση του προϊόντος στον τελικό χρήστη, ο τεχνικός πρέπει να βεβαιωθεί ότι έχει εγκατασταθεί σωστά.

- Μη συνδέετε το προϊόν στο ηλεκτρικό δίκτυο πριν από την πλήρη εγκατάσταση του μπροστινού πάνελ.Διαφορετικά, μπορεί να υπάρξει κίνδυνος ηλεκτροπληξίας.

- Προσέξτε κατά τη μεταφορά, το προϊόν είναι βαρύ.

• Πριν ξεκινήσετε την εγκατάσταση, ελέγξτε όλες τις διαστάσεις του διαμερίσματος εντοιχισμού συγκρίνοντάς τις με τις οδηγίες που περιέχονται στο παρόν εγχειρίδιο. Σημειώστε ότι είναι δυνατή η ευθυγράμμιση της πόρτας με τις πόρτες άλλων επίπλων, ακόμη και αν υπερβαίνει σε ύψος τον πίνακα ελέγχου.
- Βεβαιωθείτε ότι ο χώρος εγκατάστασης είναι σταθερός και στερεός.
- Εφαρμόστε την προστατευτική μεμβράνη, που παρέχεται στο κιτ εγκατάστασης, κάτω από τον πάγκο εργασίας και στα γύρω έπιπλα. Αυτή η μεμβράνη προστατεύει τα έπιπλα από την υγρασία.
- Να είστε προσεκτικοί όταν ανοίγετε και κλείνετε το προϊόν.
- Η εσφαλμένη εγκατάσταση μπορεί να προκαλέσει ανατροπή του προϊόντος.
• Το προϊόν πρέπει να είναι οριζοντιωμένο για να λειτουργεί σωστά, διαφορετικά η πόρτα δεν θα κλείνει καλά, με αποτέλεσμα να διαφεύγει καυτός ατμός.

Πού εγκαθίσταται το πλυντήριο πιάτων 2

• Εγκαταστήστε και χρησιμοποιήστε αυτό το προϊόν σε κλειστό, καλυμμένο, στεγνό και καλά αεριζόμενο περιβάλλον.
• Μην εγκαθιστάτε το προϊόν σε ανοικτούς χώρους εκτεθειμένο σε ατμοσφαιρικούς παράγοντες.
• Εγκαταστήστε το προϊόν κοντά σε ηλεκτρική πρίζα.
• Χρησιμοποιείτε το προϊόν μόνο όταν τοποθετείται σε διαμέρισμα εντοιχισμού, διαφορετικά κινδυνεύετε από τραυματισμό και εγκαύματα.
• Μην εγκαθιστάτε το πλυντήριο πιάτων κάτω από εστία μαγειρέματος.
• Μην εγκαθιστάτε το προϊόν κοντά σε πηγές θερμότητας (καλοριφέρ, σόμπες κ.λπ.).
• Μην τοποθετείτε το προϊόν πάνω σε χαλιά ή παρόμοιες επιφάνειες.
  • Τοποθετήστε το προϊόν σε καθαρή, επίπεδη και σταθερή επιφάνεια.

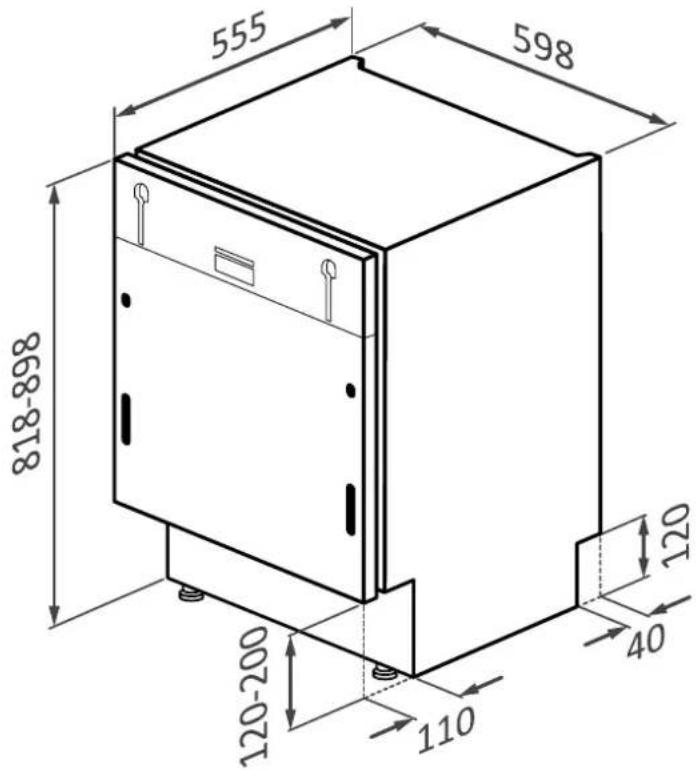

3 Διαστάσεις πλυντηρίου πιάτων

Διαστάσεις σε mm

Μπροστινή αξονομετρική προβολή του προϊόντος

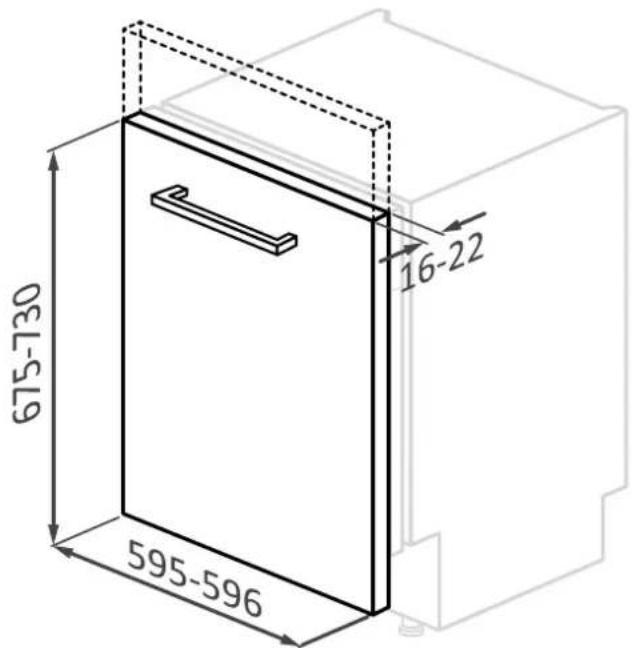

Μπροστινή αξονομετρική προβολή με πόρτα κουζίνας

⚠ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: εάν το πάνελ κουζίνας ζυγίζει περισσότερο από 9 kg, επικοινωνήστε με την εξυπηρέτηση πελατών.

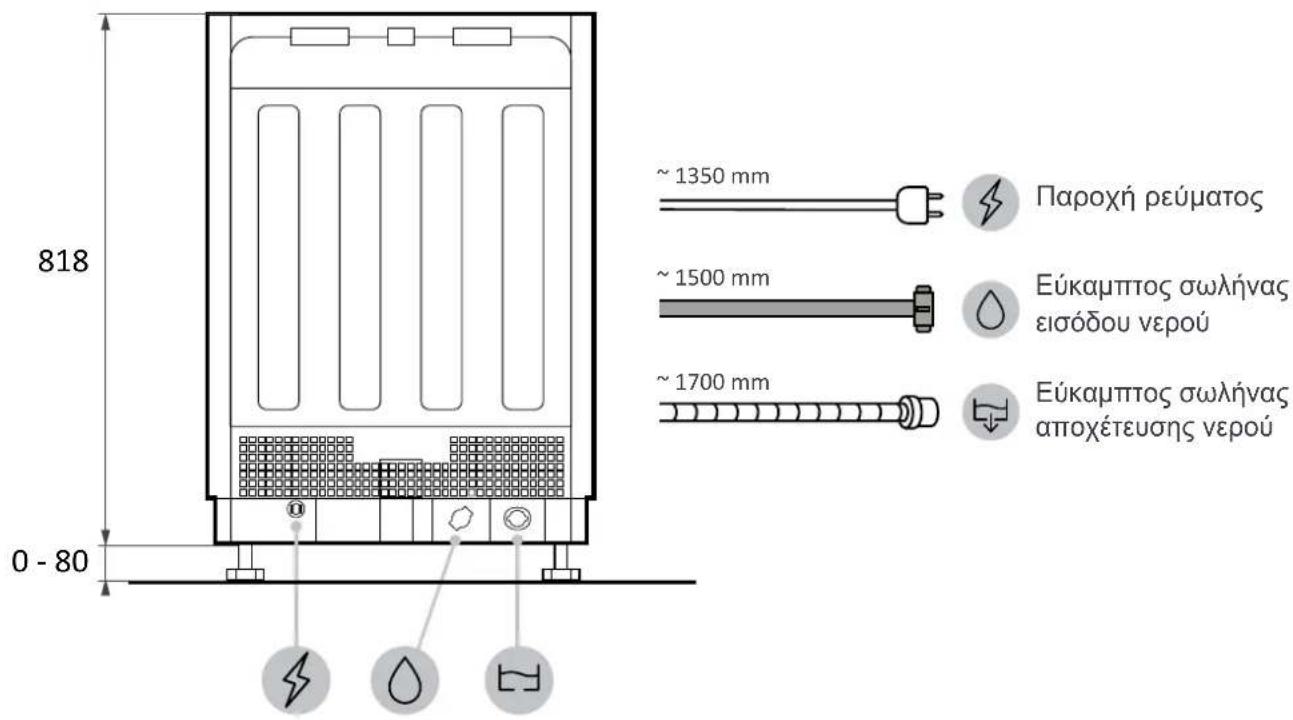

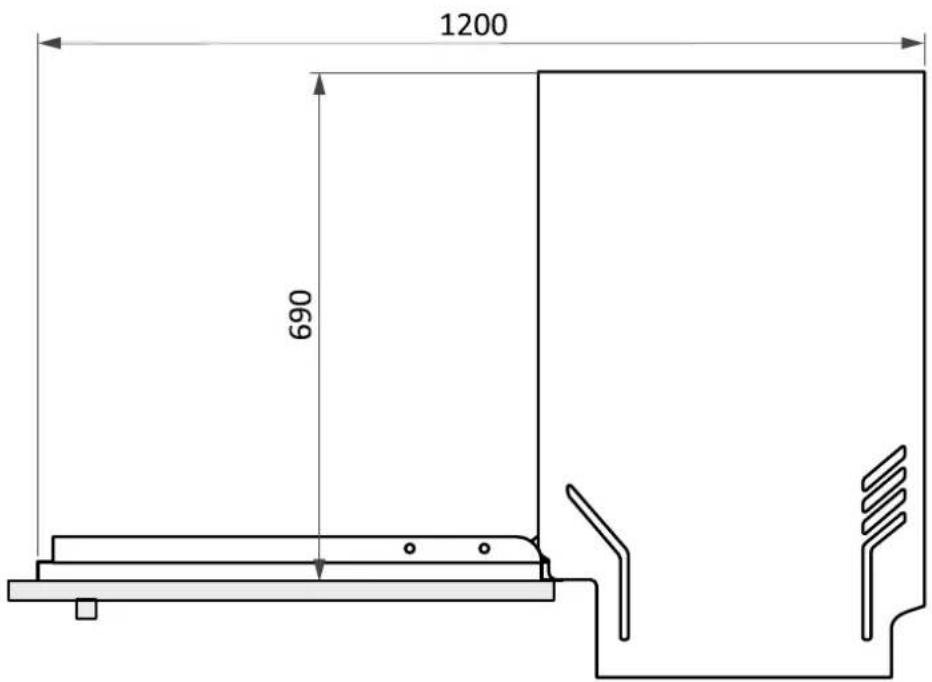

Διαστάσεις σε mm

Πίσω όψη

Πλάγια όψη

4 Βίντεο εγκατάστασης βήμα προς βήμα

Μπορείτε να δείτε το βίντεο εγκατάστασης του προϊόντος σαρώνοντας τον κωδικό QR:

ή κάνοντας κλικ σε αυτόν τον

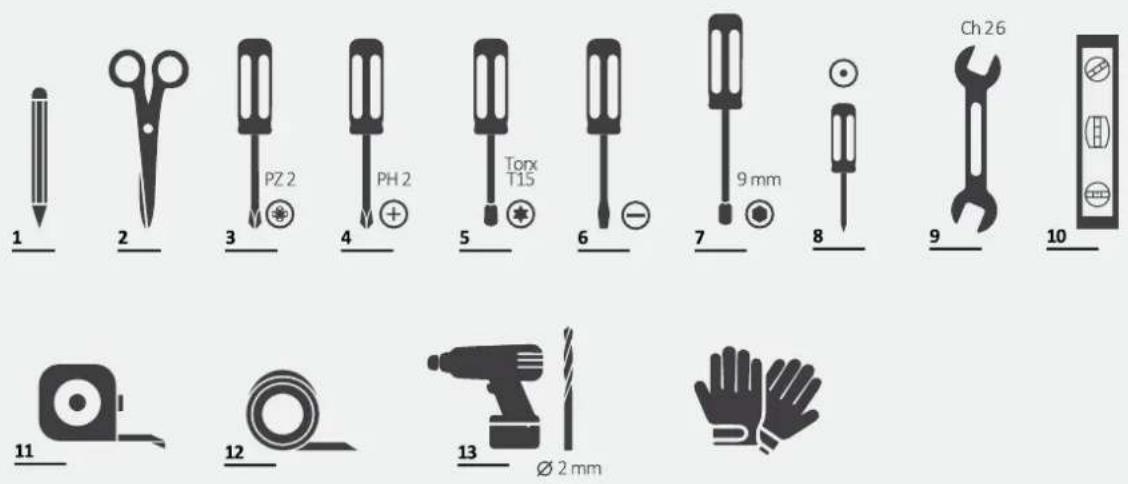

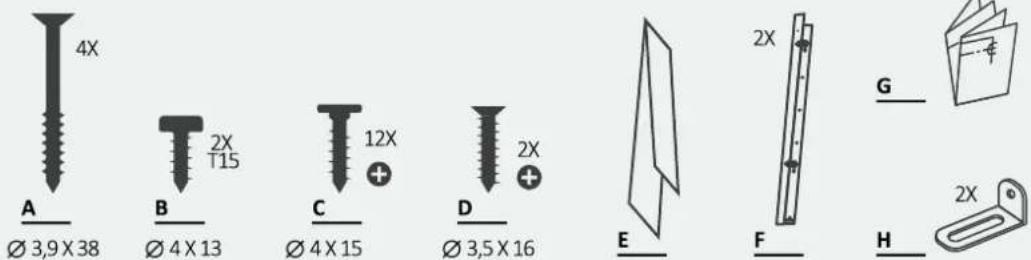

5 Εργαλεία εγκατάστασης

Απαιτούμενα εργαλεία

Εργαλείαπου παρέχονταιμε τοπροϊόν

Διαστάσεις σε mm

Αξονομετρική προβολή

A

⚠ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το ελάχιστο ύψος του πλυντηρίου πιάτων είναι 818 mm. Σε αυτή την περίπτωση, η απόσταση μεταξύ της πόρτας της κουζίνας και του δαπέδου πρέπει να είναι μεταξύ 90 και 120 mm. Εάν το πλυντήριο πιάτων είναι υπερυψωμένο (μέγ. 898 mm), η απόσταση πόρτας-δαπέδου πρέπει επίσης να αυξηθεί αναλογικά, μέχρι το πολύ 170 έως 200 mm.

7 Οδηγίες εγκατάστασης του πλυντηρίου πιάτων

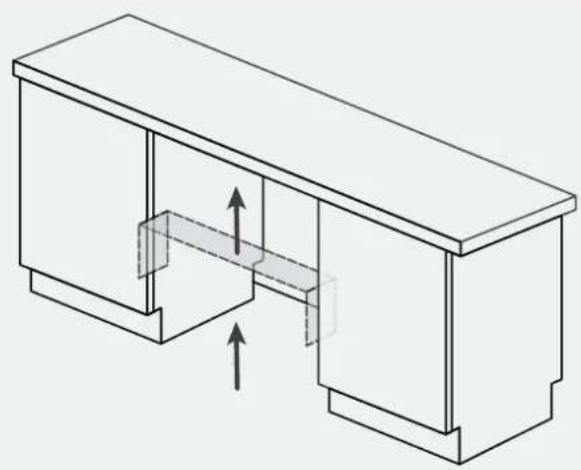

7.1 Τοποθέτηση ταινίας ατμού

Εφαρμόστε την αυτοκόλλητη ταινία κάτω από τον πάγκο εργασίας και στις πλευρές των παρακείμενων επίπλων.

1.

2.

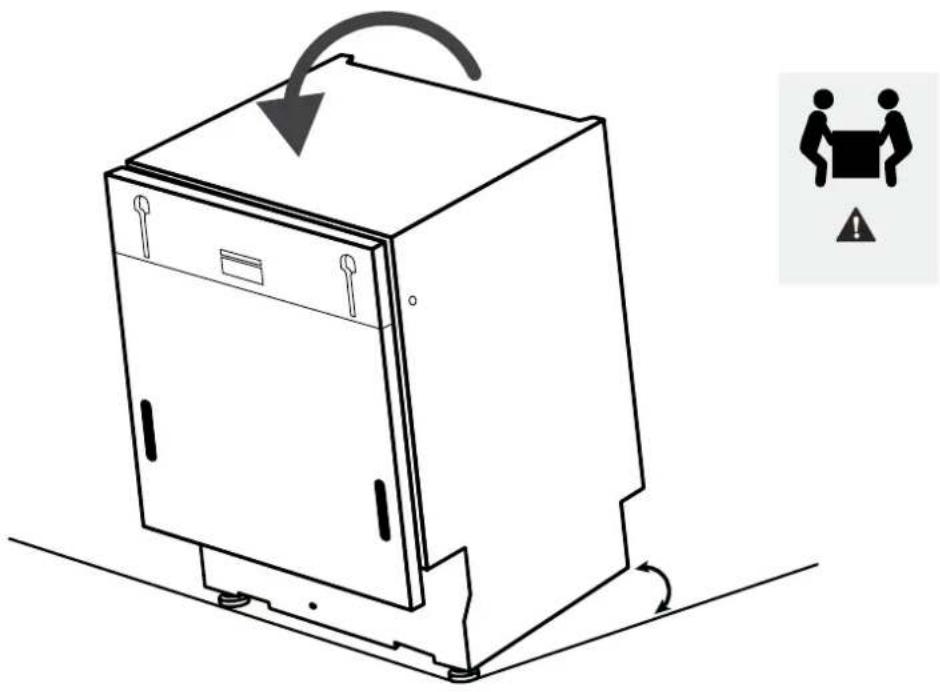

Γείρετε το πλυντήριο πιάτων ανασηκώνοντας το πίσω μέρος περίπου 10 cm.

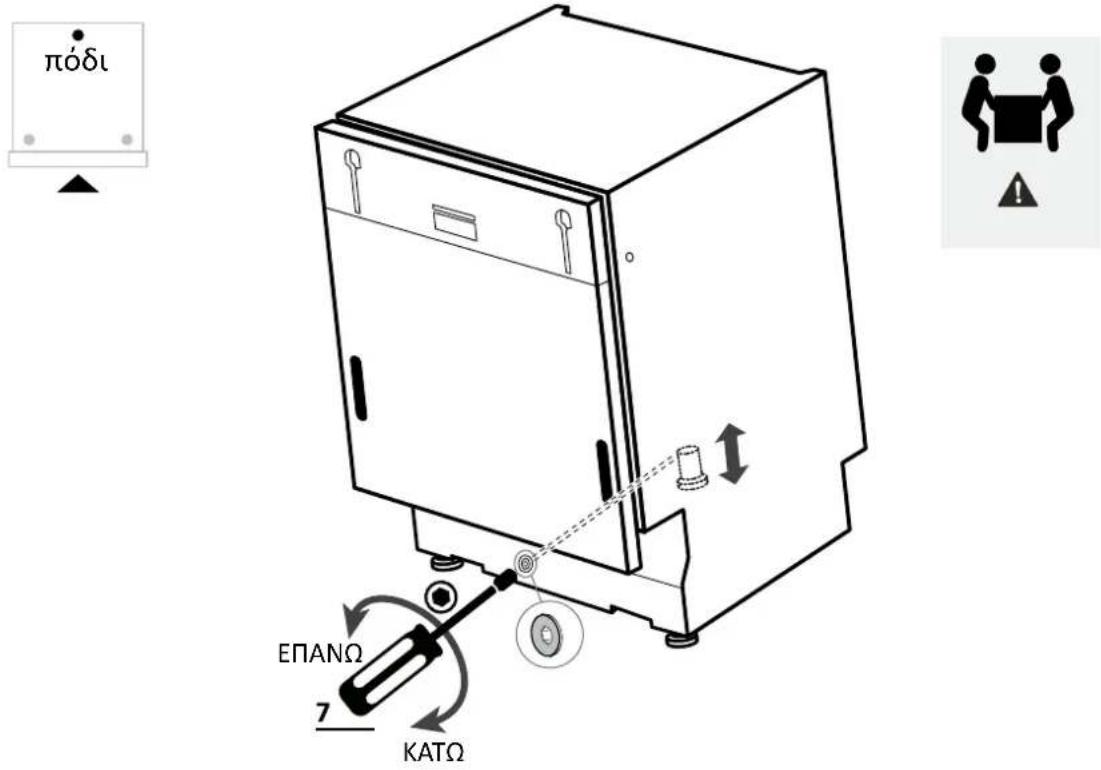

7.3 Ρύθμιση πίσω ποδιού

Ρυθμίστε το ύψος του πίσω ποδιού ενεργώντας από το μπροστινό μέρος του μηχανήματος όπως υποδεικνύεται παρακάτω.

7 Οδηγίες εγκατάστασης του πλυντηρίου πιάτων

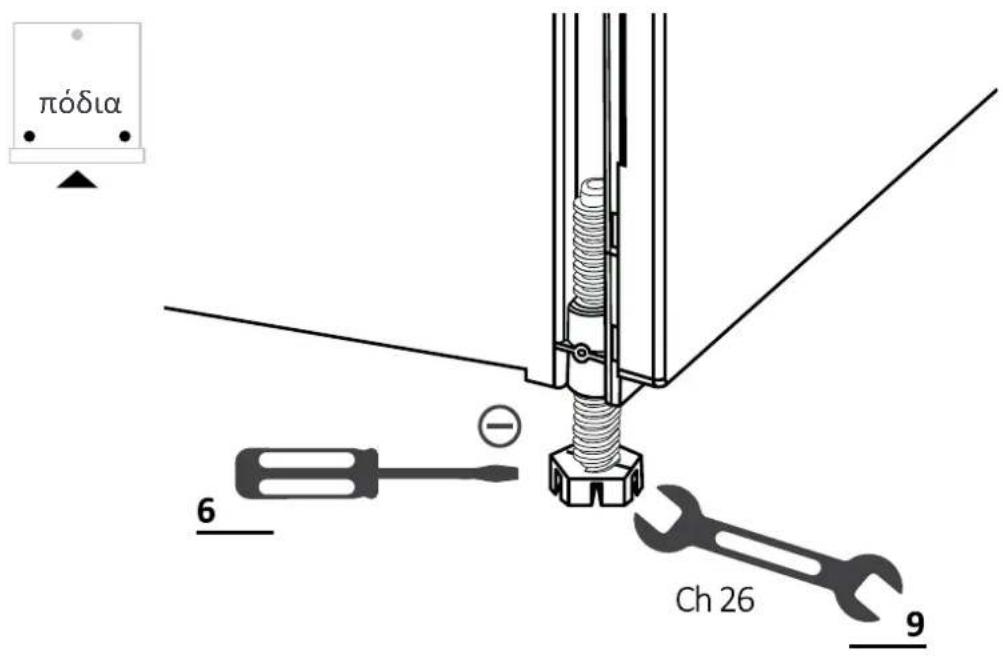

7.4 Ρύθμισημπροστινών ποδιών

Ρυθμίστε απευθείας τα μπροστινά πόδια. Εάν είναι απαραίτητο, ανασηκώστεελαφρά το πλυντήριο πιάτων.

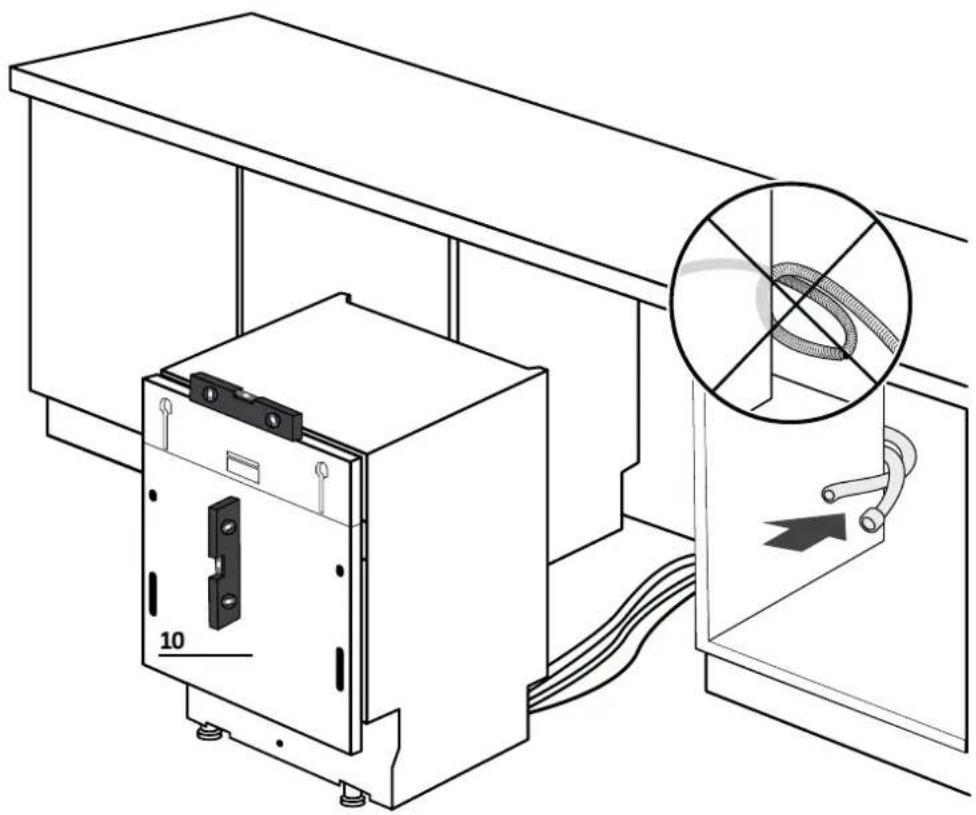

7.5 Ρύθμιση κλίσης

Οριζοντιώστε το πλυντήριο πιάτων κατά το κάθετο και οριζόντιο επίπεδο.

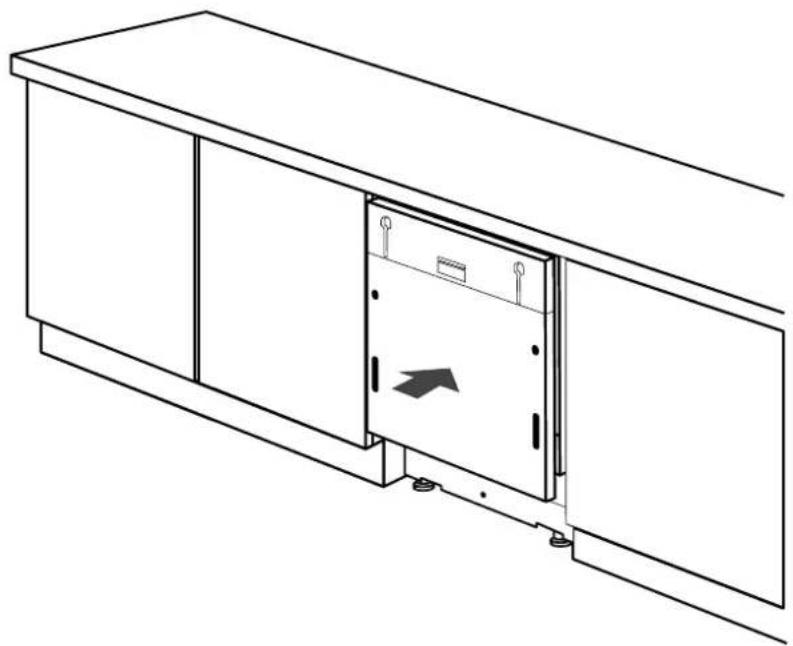

7.6 Εισαγωγή στο διαμέρισμα εντοιχισμού

Εισάγετε το πλυντήριο πιάτων στο διαμέρισμα εντοιχισμού και ελέγξτε τις μετρήσεις και τις ανοχές.

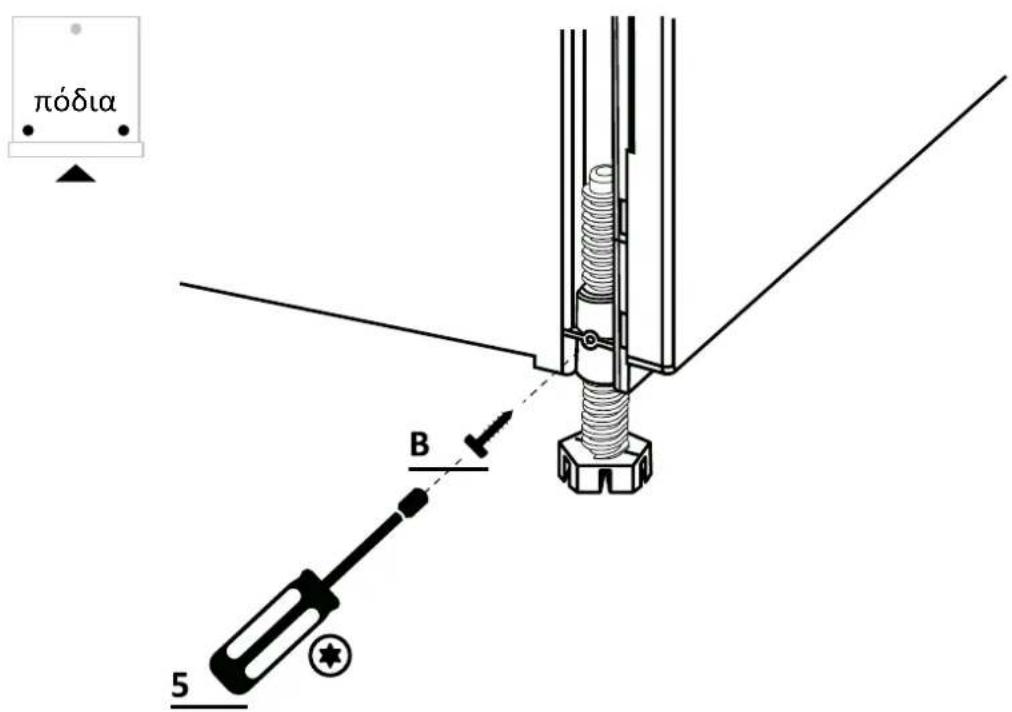

7.7 Στερέωση των μπροστινών ποδιών

Αφού ελέγξετε όλες τις μετρήσεις, στερεώστε μόνιμα τα μπροστινά πόδια για να αποφύγετε το λασκάρισμά τους με την πάροδο του χρόνου. Αυτός ο χειρισμός μπορεί επίσης να γίνει μετά την εγκατάσταση του πάνελ κουζίνας.

7 Οδηγίες εγκατάστασης του πλυντηρίου πιάτων

7.8 Προετοιμασία πάνελ

1.

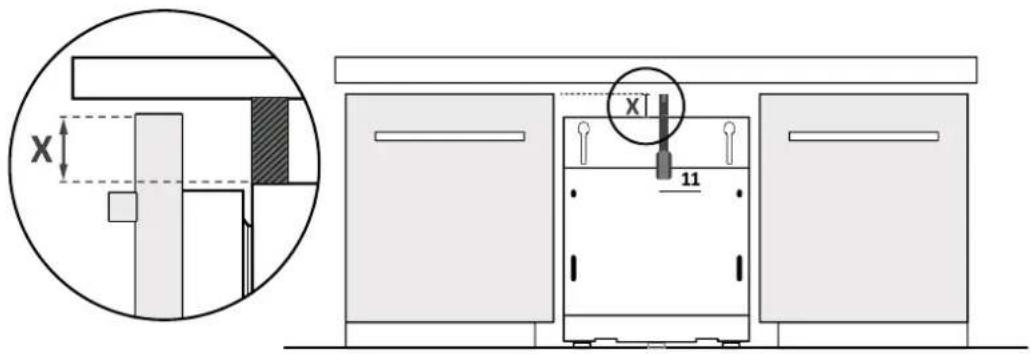

Μετρήστε την απόσταση μεταξύ του άνω άκρου των παρακείμενων πορτών και του πλυντηρίου πιάτων.

Μεταφέρετε τη μέτρηση στο πάνελ κουζίνας και εντοπίστε το κέντρο.

3.

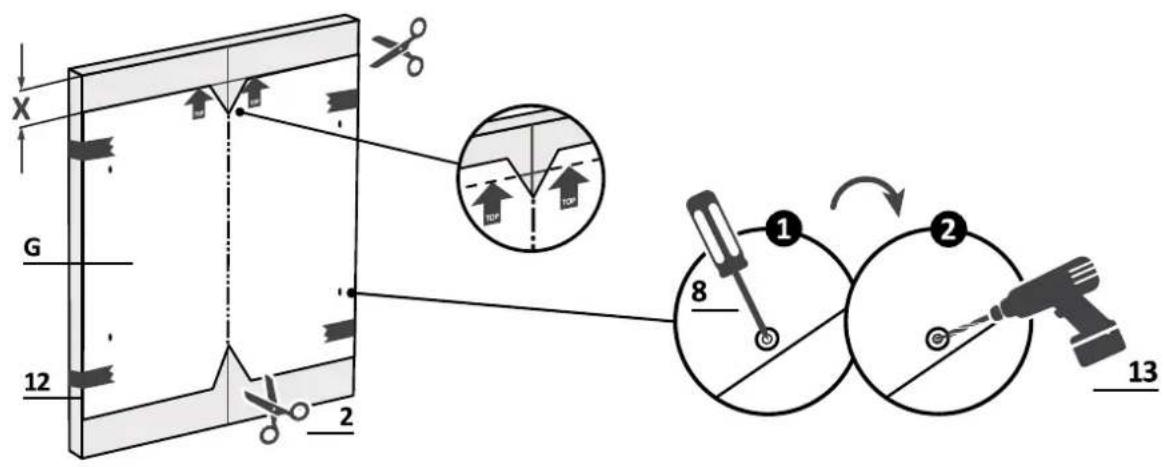

Εφαρμόστε το σχεδιότυπο διάτρησης και ακολουθήστε τις παρεχόμενες οδηγίες.

7.8 Προετοιμασία πάνελ

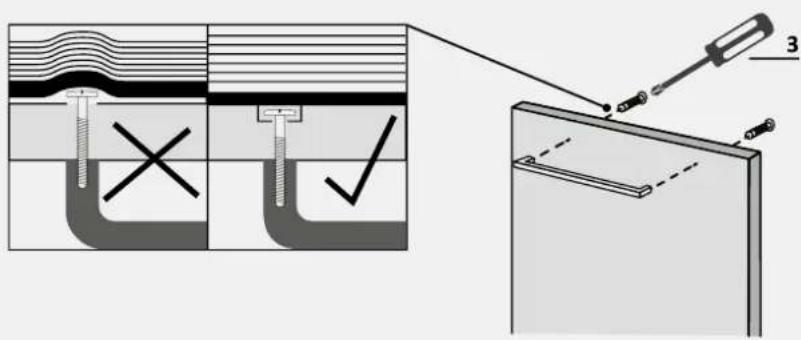

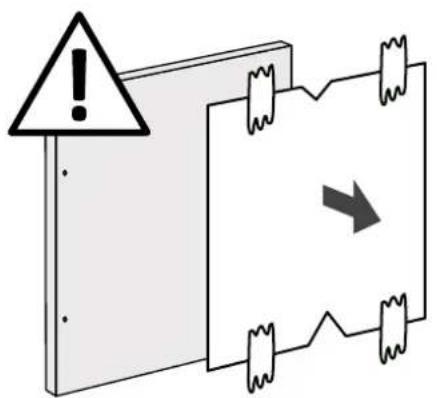

4.

Αφαιρέστε το σχεδιότυπο διάτρησης και εφαρμόστε τα εξαρτήματα.

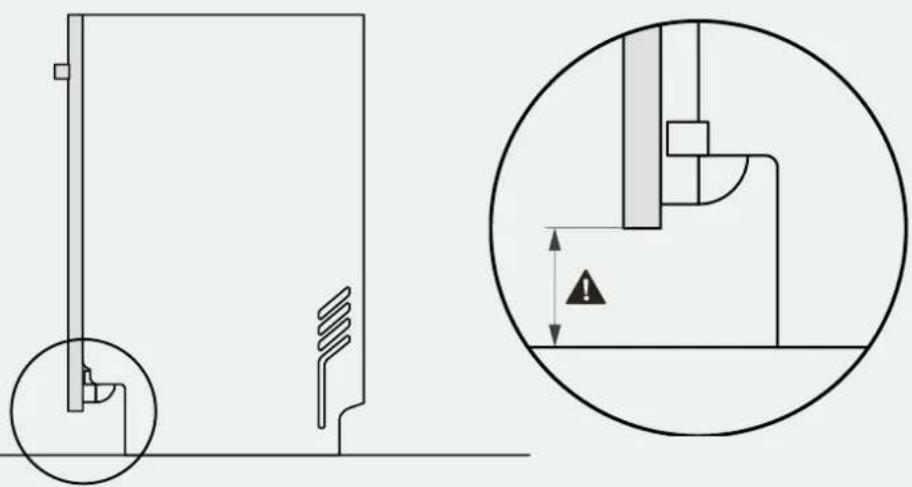

⚠ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Βεβαιωθείτε ότι οι κεφαλές των βιδών δεν προεξέχουν από την πίσω επιφάνεια του πάνελ, ειδικά αν τοποθετήσετε τη λαβή.

7 Οδηγίες εγκατάστασης του πλυντηρίου πιάτων

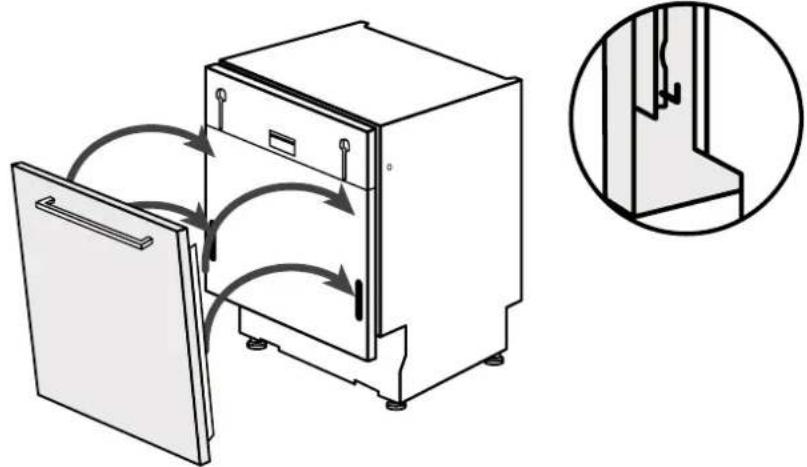

7.9 Εγκατάσταση του πάνελ

1.

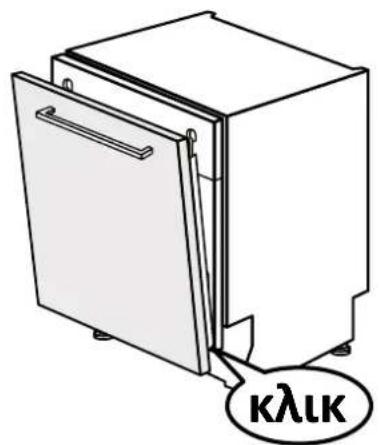

Προσαρτήστε το πάνελ στο πλυντήριο πιάτων.

Στερεώστε το πάνελ στο κάτω μέρος του πλυντηρίου πιάτων.

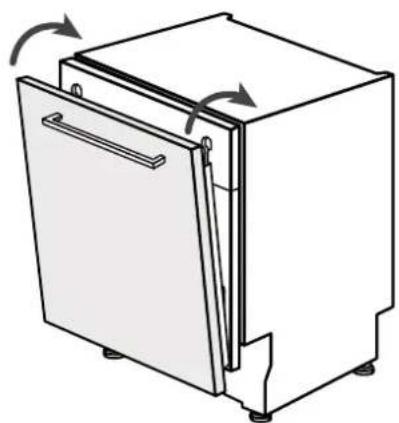

3.

Στερεώστε το πάνελ στο επάνω μέρος του πλυντηρίου πιάτων.

7.9 Εγκατάσταση του πάνελ

4.

Ανοίξτε την πόρτα του πλυντηρίου πιάτων κρατώντας το κάτω μέροστου πάνελ κουζίνας, στη συνέχεια ξεβιδώστετις κάτωβίδες.

5.

Βεβαιωθείτε ότι το πάνελ έχει εισαχθεί πλήρως. Στερεώστε το πάνελ κουζίνας στο πλυντήριο πιάτων χρησιμοποιώντας τις παρεχόμενες βίδες.

7 Οδηγίες εγκατάστασης του πλυντηρίου πιάτων

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Συνδέστε τώρα το πλυντήριο πιάτων στο δίκτυο ύδρευσης και στο ηλεκτρικό δίκτυο, ακολουθώντας τις οδηγίες του κεφαλαίου 8.

7.10 Στερέωση του πλυντηρίου στην κουζίνα

Οδηγίες για την πλευρική στερέωση του πλυντηρίου πιάτων στα παρακείμενα ντουλάπια.

Οδηγίες εγκατάστασης του πλυντηρίου πιάτων 7

⚠ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Εάν δεν είναι δυνατή η πλευρική στερέωση του πλυντηρίου πιάτων, χρησιμοποιήστε τα παρεχόμενα υποστηρίγματα και στερεώστε το στον πάγκο εργασίας. Προσέξτε εάν ο πάγκος δεν είναι από ξύλο.

8 Αποχέτευσηνερού και σύνδεση ηλεκτρικής ενέργειας

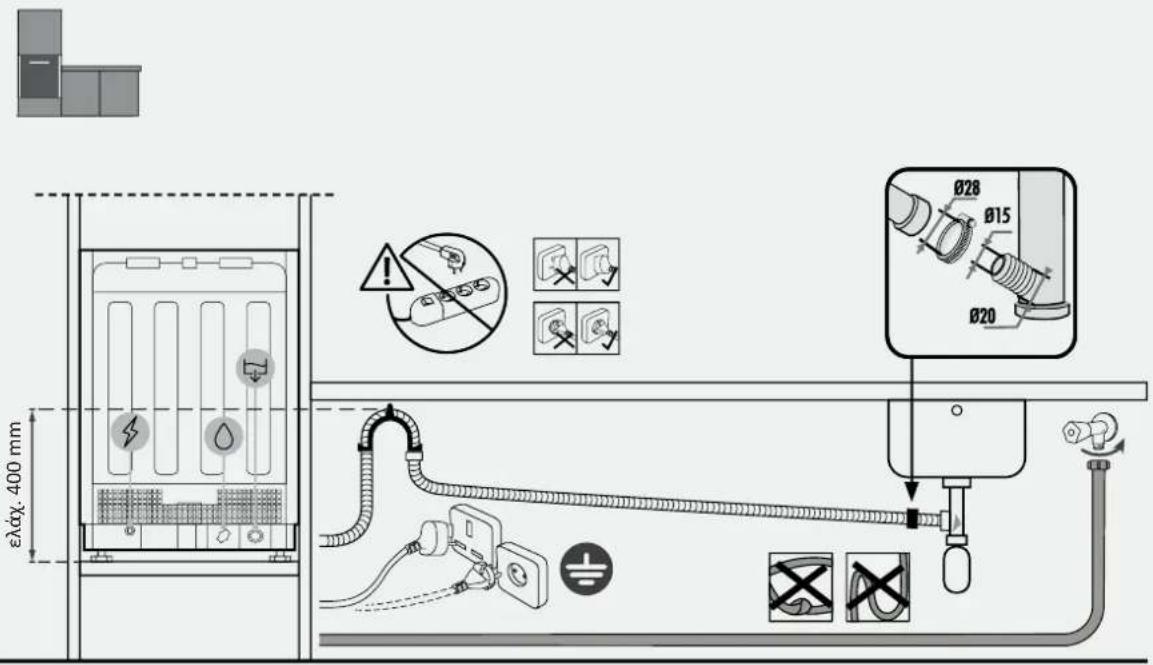

8.1 Διάγραμμα σύνδεσης

Διάγραμμαεγκατάστασης σε στήλη

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Βεβαιωθείτε ότι ηπίεση νερού είναι μεταξύ 0,08 Μρα και 1 Μρα.

8.2 Διατάξεις ασφαλείας

Όλα τα πλυντήρια πιάτων είναι εξοπλισμένα με διάταξη ασφαλείας κατά της υπερχείλισης, η οποία, σε περίπτωση που το νερό υπερβεί την κανονική στάθμη λόγω δυσλειτουργίας, μπλοκάρει αυτόματα τη ροή νερού ή/και αποχετεύει το πλεονάζον νερό.

Βλ. το Εγχειρίδιο χρήσης γιαπερισσότερεζλεπτομέρειες.

Παράδοσηστον χρήστη 9

Στο το τέλος της εγκατάστασης:

• Ενημερώστε τον χρήστη για τις βασικές λειτουργίες.
• Ενημερώστε τον χρήστη για όλες τις πτυχές που σχετίζονται με ασφαλή χρήση και χειρισμό.
• Παραδώστε τα εξαρτήματα και τις οδηγίες χρήσης και συναρμολόγησης στον χρήστη ώστε να τα φυλάξει επιμελώς.

Αφού ολοκληρωθεί η εγκατάσταση, αφαιρέστε την προστατευτική μεμβράνη, την ταινία και όλα τα άλλα υλικά συσκευασίας και αφαιρέστε τα παρεχόμενα αξεσουάρ από το εσωτερικό του προϊόντος.

ΣΗΜΕΙΩΣΗ: Η πραγματική εμφάνιση του προϊόντοςεξαρτάται από το επιλεγμένο μοντέλο.

Αποσυναρμολόγηση πλυντηρίου πιάτων 10

• Αποσυνδέστε το προϊόν από την παροχή ηλεκτρικού ρεύματος και νερού.
• Ξεβιδώστε τις βίδες στερέωσης.
• Ανασηκώστε ελαφρά το προϊόν και τραβήξτε το εντελώς έξω.
• Αυτό το προϊόν δεν προκαλεί ζημιά στα έπιπλα, τα οποία μπορούν επίσης να χρησιμοποιηθούν με μια νέα συσκευή.
