CI 4C7L0W-80 - Umývačky riadu CANDY - Bezplatný návod na obsluhu

Typ produktu	Vstavaná umývačka riadu
Značka	Candy
Model	CI 4C7L0W-80
Minimálna výška	818 mm
Maximálna výška	898 mm
Šírka	600 mm
Hĺbka	550 mm
Približná hmotnosť	40 kg
Elektrické napájanie	220-240 V, 50 Hz
Požadovaný tlak vody	0,08 až 1 MPa
Odhadovaná kapacita	14 miest
Bezpečnosť	Automatické zariadenie proti pretečeniu
Nastavenie výšky	Nastaviteľné predné a zadné nožičky
Inštalácia	Vstavaná pod pracovnú dosku
Dodávané príslušenstvo	Páska proti pare, skrutky, vodiaca šablóna na vŕtanie
Údržba	Pravidelne čistiť filtre, skontrolovať ramená postrekovačov
Opraviteľnosť	Náhradné diely dostupné prostredníctvom popredajného servisu

Často kladené otázky - CI 4C7L0W-80 CANDY

Ako nastaviť výšku umývačky riadu Candy CI 4C7L0W-80?

Pri nastavovaní výšky najprv nakloňte spotrebič zdvihnutím zadnej časti asi o 10 cm. Nastavte zadnú nožičku z prednej strany pomocou skrutky, potom priamo nastavte predné nožičky. Výška sa môže pohybovať od 818 mm do 898 mm.

Aký tlak vody je potrebný pre túto umývačku riadu?

Tlak vody musí byť medzi 0,08 MPa a 1 MPa. Uistite sa, že vaša inštalácia dodržiava tento rozsah pre optimálnu prevádzku.

Môžem nainštalovať túto umývačku riadu pod varnú dosku?

Nie, je prísne zakázané inštalovať umývačku riadu pod varnú dosku. Umiestnite ju na suché miesto, mimo zdrojov tepla.

Ako pripevniť kuchynský panel na umývačku riadu?

Zmerajte vzdialenosť medzi horným okrajom susedných dvierok, preneste meranie na panel, použite dodanú vodiacu šablónu na vŕtanie, potom pripevnite panel k umývačke pomocou skrutiek. Uistite sa, že skrutky nevyčnievajú na zadnej strane panelu.

Čo robiť v prípade pretečenia vody?

Umývačka riadu je vybavená zariadením proti pretečeniu, ktoré automaticky zastaví prívod vody a/alebo odvedie prebytok. Ak problém pretrváva, uzavrite prívod vody a kontaktujte popredajný servis.

Aké nástroje sú dodávané so spotrebičom?

Inštalačná sada obsahuje pásku proti pare, upevňovacie skrutky, vodiacu šablónu na vŕtanie a prípadne bočné podpery. Presný zoznam nájdete v návode.

Ako nainštalovať pásku proti pare?

Aplikujte pásku proti pare pod pracovnú dosku a na boky susedných skriniek pred zasunutím umývačky riadu. Chráni to nábytok pred vlhkosťou.

Musí byť umývačka riadu vyrovnaná?

Áno, vyrovnaná umývačka riadu je nevyhnutná na správne zatváranie dvierok a zabránenie úniku pary. Použite nastaviteľné nožičky na úpravu sklonu.

Aká je maximálna povolená hmotnosť kuchynského panelu?

Kuchynský panel nesmie vážiť viac ako 9 kg. Ak je panel ťažší, kontaktujte zákaznícky servis pred inštaláciou.

Ako demontovať umývačku riadu pre budúce opätovné použitie?

Najprv odpojte spotrebič od elektrickej a vodovodnej siete, odskrutkujte upevňovacie skrutky, potom mierne zdvihnite umývačku riadu a vyberte ju. Skrinka zostane neporušená a bude môcť prijať iný spotrebič.

NÁVOD NA OBSLUHU CI 4C7L0W-80 CANDY

Tento inštalačný manuál je určený pre výrobcov kuchýň, ktoré budú tieto produkty zabudovávať. Aby bola zaistená bezpečnosť a dosiahnuté čo najlepšie výsledky, pozorne si prečítajte tento manuál vrátane bezpečnostných pokynov a uschovajte si ho na budúce použitie. Pred začatím inštalácie si poznačte sériové číslo, pretože môže byť potrebné v prípade opravy. Skontrolujte, či počas prepravy nedošlo k poškodeniu, a v prípade pochybností sa pred použitím porad’te s technikom. Všetok obalový materiál vždy uchovávajte mimo do-sahu detí.

i Poznámka: Vlastnosti a obrázky uvedené v tomto dokumente sú len orientačné a môžu sa zmeniť bez predchádzajúceho upozornenia.

Obsah

1 Bezpečnostné upozornenia na inštaláciu p.2-3
2 Kde nainštalovať umývačku riadu p.3
3 Rozmery umývačky riadu p.4-5
4 /ideo s inštaláciou krok za krokom p.6
5 Nástroje na inštaláciu p.6
6 Rozmery na zabudovanie p.7
7 Pokyny týkajúce sa inštalácie umývačky riadu p.8 - 17
7.1 Inštalácia parného pásu
7.2 Nastavenie výšky
7.3 Nastavenie zadnej nohy
7.4 Nastavenie výšky predných nôh
7.5 Nastavenie sklonu
7.6 Vloženie do zabudovaného priestoru
7.7 Upevnenie predných nôh
7.8 Príprava panela
7.9 Inštalácia panela
7.10 Upevnenie stroja ku kuchyni
8 Pripojenie k vodovodnej a elektrickej sieti p.18 - 19
8.1 Schéma pripojenia
8.2 Bezpečnostné zariadenia
9 Dodanie používatel'ovi p.19
10 Demontáž umývačky riadu p.19

1 Bezpečnostné upozornenia pre inštaláciu

Prečítajte si tieto pokyny pred začatím inštalácie produktu. Vaša bezpečnost je pre nás vel'mi dôležitá. Pred použitím produktu si pozorne prečítajte tieto informácie.

- Inštaláciu musí vykonať kvalifikovaný technik, ktorý pozná a dodržiava platné zákony v krajine inštalácie a pokyny výrobcu;

- Ak je potrebná pomoc výrobcu pri odstraňovaní porúch spôsobených nesprávnou inštaláciou, táto pomoc nie je krytá zárukou;

- Odstráňte obalový materiál pred uvedením spotrebiča do prevádzky;

- Po vybalení výrobku skontrolujte, či nie je poškodený, a v prípade problémov kontaktujte servisné stredisko ešte pred inštaláciou a nezapájajte ho do elektrickej siete;

- Poškodený výrobok môže spôsobit skrat, úraz elektrickým prúdom, vznik požiaru a d'alšie nebezpečenstvá;

- Skontrolujte, či balenie obsahuje príslušenstvo alebo sprievodné materiály (vrecká so skrutkami, dokumenty, brožúry atd’.) a v prípade potreby ich odstráňte a uschovajte;

- Nesprávna inštalácia môže spôsobit' poškodenie alebo zranenie osôb, zvierat alebo vecí. Výrobca nenesie zodpovednosť za takéto škody alebo zranenia;

- Bezpečné používanie je zaručené len v prípade, že inštalácia bola vykonaná správne podľa týchto pokynov. V prípade poškodenia v dôsledku nesprávnej montáže zodpovednosť nesie inštalatér;

- Počas inštalácie nesmie byť spotrebič pripojený k elektrickej sieti;

- Odporúča sa nosiť ochranné rukavice počas inštalácie, aby sa predišlo poraneniam reznými nástrojmi;

• V prípade nesprávnej inštalácie, neoprávnenej manipulácie so zariadením alebo nevyhovujúceho pripojenia, záruka na výrobok zaniká;

- Uistite sa, že po zabudovaní nie je napájací kábel produktu prístupný;

- Po inštalácii sa napájací kábel nesmie dostať do kontaktu s pohyblivými časťami kuchynských komponentov (napr. zásuvkou) a nesmie byť vystavený mechanickému namáhani;

- Pri odovzdávaní výrobku koncovému používatel'ovi musí technik zabezpečit, že bol správne nainštalovaný;

- Nepripájajte produkt k elektrickej sieti, kým nebude predný panel úplne nainštalovaný. Inak môže dôjsť k úrazu elektrickým prúdom;

- Pri preprave bud'te opatrní, výrobok je ťažký;

• Pred začatím inštalácie skontrolujte všetky rozmery vstavaného priestoru a porovnajte ich s pokynmi uvedenými v tomto návode. Upozorňujeme, že je možné zarovnať dvierka s dvierkami iného nábytku, aj ked’ presahujú ovládací panel;
• Uistite sa, že miesto inštalácie je stabilné a pevné;
• Na pracovnú dosku a okolitý nábytok naneste ochrannú fóliu dodanú v inštalačnej súprave. Táto fólia chráni nábytok pred vlhkosťou;
• Bud'te opatrní pri otváraní a zatváraní výrobku;
• Nesprávna inštalácia môže spôsobit' prevrátenie výrobku;
• Výrobok musí byť vyrovnaný, aby správne fungoval, inak sa dvierka správne nezatvoria a unikne horúca para.

Kde nainštalovať umývačku riadu

2

- Nainštalujte a používajte tento produkt v uzavretom, krytom, suchom a dobre vetranom prostredí;

- Neinštalujte výrobok v otvorených priestoroch vystavených poveternostným vplyvom;

- Namontujte výrobok v blízkosti elektrickej zásuvky;

- Používajte výrobok iba v prípade, že je osadený v montážnom priestore, inak hrozí nebezpečenstvo poranenia a popálenia;

- Neinštalujte umývačku riadu pod varnú dosku;

- Neumiestňujte výrobok na koberce alebo podobné povrchy;

- Umiestnite výrobok na čistý, rovný a pevný povrch.

3 Rozmery umývačky riadu

Rozmery v mm

Predný axonometrický pohl'ad na výrobok

Predný axonometrický pohl'ad s kuchynskými dvierkami

4 Inštalačné video krok za krokom

Produkt si môžete pozrief naskenovaním QR kódu:

alebo kliknutím na nasledujúci

5 Nástroje na inštaláciu

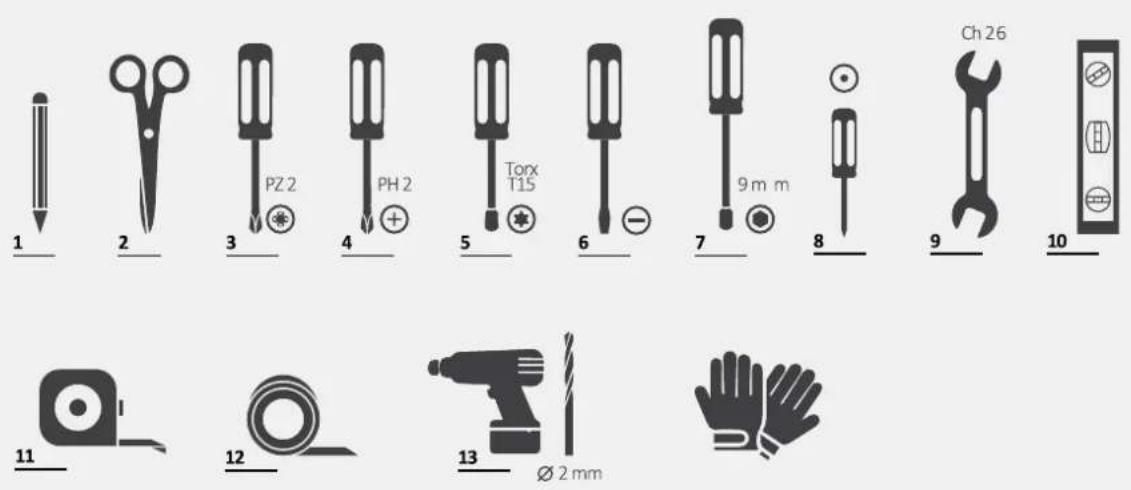

Potrebné nástroje

⚠ UPOZORNENIE: Minimálna výška umývačky riadu je 818 mm; v takom prípade musí byť vzdialenosť medzi kuchynskými dvierkami a podlahou medzi 90 a 120 mm. Ak je umývačka riadu zdvihnutá (max. 898 mm), vzdialenosť medzi dverami a podlahou sa musí tiež úmerne zvýšiť, až do maxima medzi 170 a 200 mm.

7 Pokyny týkajúce sa inštalácie umývačky riadu

7.1 Inštalácia parnej ochrannej pásky

7.2 Nastavenie výšky

Nakloňte umývačku riadu zdvihnutím zadnej časti asi o 10 cm.

7.3 Nastavenie zadnej nožičky

Nastavte výšku zadnej nožičky z prednej časti stroja podľa pokynov.

7 Pokyny týkajúce sa inštalácie umývačky riadu

7.4 Nastavenie výšky predných nôh

Pôsobte priamo na predné nožičky. Ak je to potrebné, mierne zdvihnite umývačku riadu.

Vyrovnajte umývačku riadu vo vertikálnej a horizontálnej rovine.

7.6 Vloženie do vstavaného priestoru

Vložte umývačku riadu do vstavaného priestoru a skontrolujte rozmery a tolerancie.

7.7 Upevnenie predných nôh

Po skontrolovaní všetkých rozmerov trvalo pripevnite predné nožičky, aby sa časom neuvolníli. Tento úkon je možné vykonať aj po namontovaní kuchynského panelu.

7 Pokyny týkajúce sa inštalácie umývačky riadu

7.8 Príprava panelu

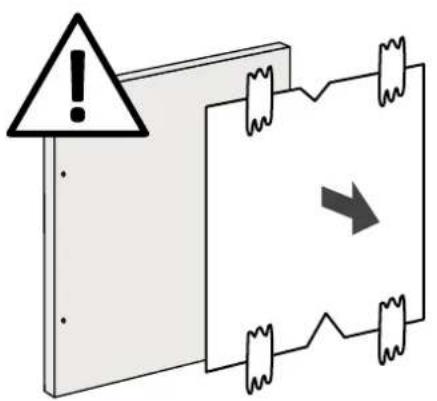

1.

Zmerajte vzdialenosť medzi horným okrajom susedných dvierok a umývačkou riadu;

Odstráňte šablónu a pripevnite príslušenstvo.

⚠ POZOR: Zabráňte tomu, aby hlavy skrutiek vyčnievali na zadnej strane panela pri inštalácii rukoväte.

7 Pokyny týkajúce sa inštalácie umývačky riadu

7.9 Inštalácia panelu

1.

Pripojte panel k umývačke riadu;

Pripevnite panel na spodnú časť umývačky riadu;

3.

Pripevnite panel na hornú časť umývačky riadu;

7.9 Inštalácia panelu

4.

Otvorte dvierka umývačky riadu, držte spodnú časť kuchynského panelu a po- tom odskrutkujte spodné skrutky;

Uistite sa, že panel je úplne zasunutý; pripevnite kuchynský panel k umývačke riadu pomocou dodaných skrutiek.

7 Pokyny týkajúce sa inštalácie umývačky riadu

⚠ POZOR: Pripojte teraz umývačku riadu k vodovodnej a elektrickej sieti podl’a pokynov v kapitole 8.

7.10 Upevnenie stroja ku kuchyni

Pokyny na upevnenie umývačky riadu na bočnú stranu susedných skriniek.

⚠ UPOZORNENIE: Ak nemôžete umývačku riadu pripevnit bočne, použite dodané konzoly a pripevnite ju k pracovnej doske; bud'te opatrní, ak materiál pracovnej dosky nie je drevo.

8 Pripojenie na vodovodnú a elektrickú siet'

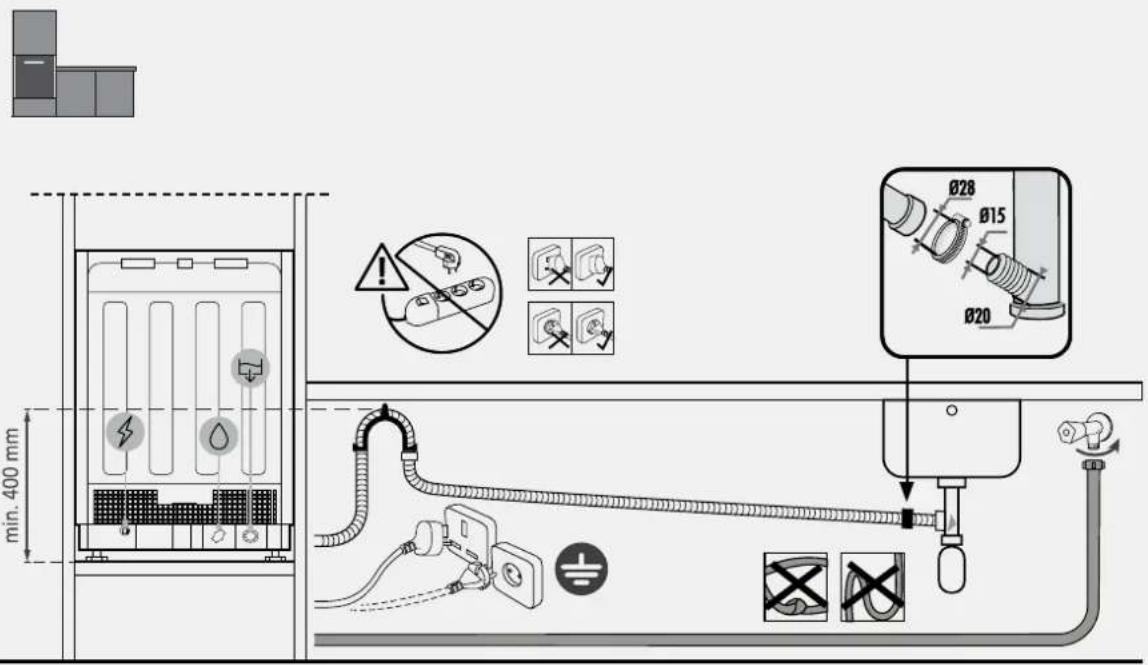

Schéma inštalácie do stípca

⚠ UPOZORNENIE: Uistite sa, že tlak vody je medzi 0,08 Mpa a 1 Mpa.

Všetky umývačky riadu sú vybavené bezpečnostným zariadením proti pretečeniu, ktoré v prípade, že voda prekročí normálnu hladinu v dôsledku poruchy, automaticky zastaví prívod vody a/alebo vypustí prebytočné množstvo.

Pre d'alšie informácie si pozrite Užívatel'skú príručku.

Na konci inštalácie:

• Informujte používatel'a o základných funkciách;
• Informujte používatel'a o všetkých dôležitých aspektoch bezpečného používania a manipulácie;
• Odovzdajte používatelovi príslušenstvo a pokyny na používanie a montáž na starostlivé uschovanie.

Po dokončení inštalácie odstráňte ochrannú fóliu, pásku a všetky ostatné obalové materiály a vyberte príslušenstvo z vnútra umývačky riadu.

POZNÁMKA: Skutočný vzhľad výrobku závisí od zvoleného modelu.

• Odpojte výrobok od elektrickej a vodovodnej siete;
• Odskrutkujte upevňovacie skrutky;
• Mierne nadvihnite výrobok a úplne ho vytiahnite;
• Tento výrobok nepoškodí nábytok, ktorý je možné použit aj s novým spotrebičom.
