ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WG54G210GB SIEMENS

Υποδείξεις επισκευής - Πλυντήριο ρούχων

i Σχετικά με αυτό το έγγραφο.... 195

1.1 Σημαντικές πληροφορίες 195

1.1.1 Σκοπός 195

1.2 Επεξήγηση συμβόλων 195

1.2.1 Επίπεδα κινδύνου 195

1.2.2 Σύμβολα κινδύνου.... 195

1.2.3 Δομή των προειδοποιήσεων.... 196

1.2.4 Γενικά σύμβολα 196

Ασφάλεια.... 197

2.1 Γενικές οδηγίες ασφαλείας 197

2.1.1 Όλες οι οικιακές συσκευές 197

Εργαλεία και βοηθήματα.... 198

Επισκευή 199

4.1 Αντικατάσταση καπακιού εργασίας 199

4.1.1 Αφαίρεση καπακιού εργασίας 199

4.1.2 Τοποθέτηση καπακιού εργασίας 199

4.2 Αντικατάσταση συρταριού απορρυπαντικού 200

4.2.1 Αφαίρεση συρταριού απορρυπαντικού 200

4.2.2 Τοποθέτηση συρταριού απορρυπαντικού 200

4.3 Αντικατάσταση λαβής συρταριού απορρυπαντικού 201

4.3.1 Αφαίρεση λαβής συρταριού απορρυπαντικού 201

4.3.2 Τοποθέτηση λαβής συρταριού απορρυπαντικού 201

4.4 Αντικατάσταση μετώπης 202

4.4.1 Αφαίρεση μετώπης.... 202

4.4.2 Τοποθέτηση μετώπης 203

4.5 Αντικατάσταση πόρτας.... 204

4.5.1 Αφαίρεση πόρτας.... 204

4.5.2 Τοποθέτηση πόρτας 204

4.6 Αντικατάσταση εξαρτημάτων πόρτας 205

4.6.1 Αφαίρεση εξαρτημάτων πόρτας 205

4.6.2 Τοποθέτηση εξαρτημάτων πόρτας 205

4.7 Αντικατάσταση καλύμματος αντλίας.... 206

4.7.1 Αφαίρεση καλύμματος αντλίας 206

4.7.2 Τοποθέτηση καλύμματος αντλίας.... 206

4.8 Αντικατάσταση στεγανοποιητικού πόρτας...... 207

4.8.1 Αφαίρεση στεγανοποιητικού πόρτας 207

4.8.2 Τοποθέτηση στεγανοποιητικού πόρτας.... 207

4.9 Αντικατάσταση ασφάλειας πόρτας.... 208

4.9.1 Αφαίρεση ασφάλειας πόρτας.... 208

4.9.2 Τοποθέτηση ασφάλειας πόρτας.... 209

4.10 Αντικατάσταση φωτισμού τυμπάνου.... 211

4.10.1 Αφαίρεση φωτισμού τυμπάνου 211

4.10.2 Τοποθέτηση φωτισμού τυμπάνου.... 211

4.11 Αντικατάσταση μπροστινού πίνακα 212

4.11.1 Αφαίρεση μπροστινού πίνακα 212

4.11.2 Τοποθέτηση μπροστινής μετώπης.... 213

i Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021).

Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπερι- λαμβανομένων προειδοποιήσεων και κινδύνων.

Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Επίπεδο προειδοποιησης Σημασία
⚠ KINDYNOΣ	Η μη τήρηση του προειδοποιητικού μηνύματος θα οδηγήσει σε θάνατο ή σε σοβαρούς τραυματισμούς.
⚠ ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε θάνατο ή σε σοβαρούς τραυματισμούς.
⚠ ΠΡΟΣΟΧΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε μικρούς τραυματισμούς.
ΠΡΟΣΟΧΗ!	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε υλικές ζημιές της ιδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

	Σύμβολο κινδύνου Σημασία
		Γενικό προειδοποιητικό μήνυμα
		Κίνδυνος από ηλεκτρική τάση
		Κίνδυνος έκρηξης
		Κίνδυνος κοψίματος

i Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
		Κίνδυνος σύνθλιψης
		Κίνδυνος από καυτές επιφάνειες
		Κίνδυνος από ισχυρό μαγνητικό πεδίο
		Κίνδυνος από μη ιονίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προείδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:

Γεν. σύμβολο Σημασία
[ΚΧΖΑ]		Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών)
[θετωσ]		Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου)
[θεσωσ]		Ταυτοποίηση συνδέσμου ή εκπαιδευτικού βίντεο
[θετωσ]		Ταυτοποίηση απαραίτητων εργαλείων
[θεγνωσ]		Ταυτοποίηση απαραίτητων προϋποθέσεων
[θεσωσ]		Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...)
[θεσωσ]		Ταυτοποίηση αποτελέσματος
[Εναρξη] Ταυτοποίηση ενός πλήκτρου ή κουμπιού
[00123456] Ταυτοποίηση ενός κωδικού ανταλλακτικού
Κατάσταση Ταυτοποίηση εμφανιζόμενου κειμένου/ παραθύρου (στην οθόνη της συσκευής)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

■ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία!
■ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών.
■ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες!

■ Φοράτε προστατευτικά γάντια.

Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη

■ Форάτε προστατευτικά υποδήματα.
■ Ασφαλίστε τα βαριά μέρη από πτώση.
■ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής!

Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

■ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

Εργαλεία και βοηθήματα

Ονομασία Λεπτομέριες Εικόνες
Βοηθητικό εργαλείο[15000155]	Εργαλείο λυσίματος πλαστικών τμημάτων
Κατσαβίδι Torx T20 με τρύπα[00340764]	100 mm, για βίδες με κοπίλια
Ροπόκλειδο[15000441]	Ροπόκλειδο 20 - 100 Nm
Πλακέ κατσαβίδι[00340854]	Λεπίδα 3,5 mm x 0,6 mm x 100 mm, Προστατευτική μόνωση 1000 V AC
Πλακέ κατσαβίδι[00340855]	Λεπίδα 5,5 mm x 1,0 mm x 125 mm, Προστατευτική μόνωση 1000 V AC
Μυτοτσίμπιδο, γωνιαστό[00341269]	Μήκος 200 mm
Κοφτάκι[00342182]	Μήκος: 200 mm

Ονομασία Λεπτομέριες Εικόνες
Συνδυαστικό κλειδί(Γερμανοπολύγωνο)[00340811]	Νούμερο κλειδιού (Γερμανοπολύγωνο) 10 ^9 mm, M6
Combination wrench[00340814]	Νούμερο κλειδιού (Γερμανοπολύγωνο) 13 ^9 mm, M8
Συνδυαστικό κλειδί(Γερμανοπολύγωνο)[00340817]	Νούμερο κλειδιού (Γερμανοπολύγωνο) 17 mm, M10
Συνδυαστικό κλειδί(Γερμανοπολύγωνο)[15000459]	Νούμερο κλειδιού (Γερμανοπολύγωνο) 16 ^9 mm, M10

Επισκευή

4.1 Αντικατάσταση καπακιού εργασίας

Ειδικά βοηθητικά μέσα:

Μύτη Torx TX20 με τρύπα Μήκος 152 mm, ωφέλιμο μήκος [00341272]
124 mm, 1/4" εξαγωνικό καρέ
(6,35 mm), για βίδες με πείρο ασφα-
λείας

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.

Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

4.1.1 Αφαίρεση καπακιού εργασίας

1. Αφαιρέστε τις βίδες (1).
2. Σπρώξτε το καπάκι εργασίας στην πίσω πλευρά της συσκευής (2).
3. Μετακινήστε το καπάκι εργασίας προς τα επάνω (3) για να το αφαιρέσετε.

4.1.2 Τοποθέτηση καπακιού εργασίας

Προσέξτε την εγκατάσταση των καλωδίων. Το καλώδιο θα μπορούσε να παγιδευτεί.

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.2 Αντικατάσταση συρταριού απορρυπαντικού

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

4.2.1 Αφαίρεση συρταριού απορρυπαντικού

1. Τραβήξτε έξω το συρτάρι απορρυπαντικού.
2. 1. Πιέστε κάτω το ένθετο (1).

3. Αφαιρέστε το συρτάρι απορρυπαντικού (2).

4.2.2 Τοποθέτηση συρταριού απορρυπαντικού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.3 Αντικατάσταση λαβής συρταριού απορρυπαντικού

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
'Εχει αφαιρεθεί το συρτάρι απορρυπαντικού.→200

4.3.1 Αφαίρεση λαβής συρταριού απορρυπαντικού

1. Απασφαλίστε τα στοιχεία συγκράτησης.

1. Αφαιρέστε τη λαβή συρταριού απορρυπαντικού.

4.3.2 Τοποθέτηση λαβής συρταριού απορρυπαντικού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.4 Αντικατάσταση μετώπης

Ως κατασκευαστής, υποχρεούμαστε να παρέχουμε στους πελάτες την ανταλλακτική μετώπη, συμπεριλαμβανομένων των οδηγιών επισκευής σύμφωνα με τον Κανονισόμ (ΕΕ) 2019/2023. Ζστόσο, θα θέλαμε να επισημάνουμε ότι μετά ην αντικατάσταση της μετώπης, απαιτείται ένας έλεγχος πλεκτροτεχνικής ασφάλειας από εκπαιδευμένο πλεκτρολόγο πριν τεθεί σε λειτουργία η συσκευή. Αυτό το άτομο πρέπει να είναι αποδεδειγμένα εκπαιδευμένο σύμφωνα με τους νόμους, τους κανονισμούς και τα πρότυπα της συγκεκριμένης χώρας.

ΚΙΝΔΥΝΟΣ Κίνδυνος ηλεκτροπληξίας λόγων Κίνδυνος για τη ζωή από ηλεκτροπ σκευής ► Τα ηλεκτρικά μέρη πρέπει ν ηλεκτρολόγους. ► Μετά την επισκευή πραγμα με το VDE 0701 ή κανονιση

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
Εχει αφαιρεθεί το καπάκι εργασίας.→199
'Εχει αφαιρεθεί το συρτάρι απορρυπαντικού.→200

4.4.1 Αφαίρεση μετώπης

1. 1. Αφαιρέστε τις βίδες (1).
2. Απασφαλίστε τα στοιχεία συγκράτησης (2, 3).

1. Απασφαλίστε την επαφή βύσματος της πλακέτας ελέγχου.
2. Αφαιρέστε τη μετώπη.

4.4.2 Τοποθέτηση μετώπης

Προσέξτε την εγκατάσταση των καλωδίων. Το καλώδιο θα μπορούσε να παγιδευτεί.

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.5 Αντικατάσταση πόρτας

Ανοίξτε την περιοχή με τους μεντεσέδες!

Σύνθλιψη/παγίδευση δακτύλων

Μην αγγίζετε την περιοχή με τους μεντεσέδες.

▶ Φοράτε προστατευτικά γάντια.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών!

Τραυματισμός εξαιτίας πτώσης τμημάτων.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών!

Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
Η πόρτα είναι ανοιχτή.

4.5.1 Αφαίρεση πόρτας

1. Αφαιρέστε τις βίδες (1).

1. Αφαιρέστε την θύρα προς τα επάνω.

4.5.2 Τοποθέτηση πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.6 Αντικατάσταση εξαρτημάτων πόρτας

Βαριά και κινούμενα μέρη!

Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις

▶ Форάτε простатеυτικά υποδήματα.
Ασφαλίστε τα βαριά μέρη από πτώση.
Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη.

Ανοίξτε την περιοχή με τους μεντεσέδες!

Σύνθλιψη/παγίδευση δακτύλων

Μην αγγίζετε την περιοχή με τους μεντεσέδες.
▶ Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
Η πόρτα έχει αφαιρεθεί.→204

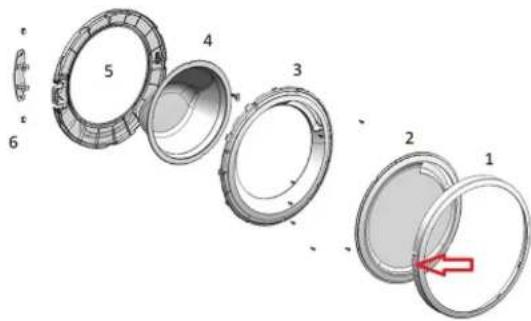

4.6.1 Αφαίρεση εξαρτημάτων πόρτας

- Αποσυναρμολογήστε την πόρτα από έξω προς τα μέσα.

4.6.2 Τοποθέτηση εξαρτημάτων πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.7 Αντικατάσταση καλύμματος αντλίας

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

4.7.1 Αφαίρεση καλύμματος αντλίας

1. Ανοίξτε το κάλυμμα της αντλίας.

1. Αφαιρέστε το κάλυμμα της αντλίας.

4.7.2 Τοποθέτηση καλύμματος αντλίας

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.8 Αντικατάσταση στεγανοποιητικού πόρτας

Αιχμηρά άκρα περιβλήματος!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών!

Τραυματισμός εξαιτίας πτώσης τμημάτων.

- Ασφαλίστε τα εξαρτήματα από πτώση.

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών!

Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
Η πρόσβαση στις συσκευές είναι ελεύθερη.
Εχει αφαιρεθεί το καπάκι εργασίας.→199
'Εχει αφαιρεθεί το συρτάρι απορρυπαντικού.→200
202
Η πόρτα έχει αφαιρεθεί.→204
To káluμμα αντλίας έχει αφαιρεθεί.→206
Εχει αφαιρεθεί ο μπροστινός πίνακας.→212
'Εχει αφαιρεθεί το φως του τυμπάνου (προαιρετικό).→211

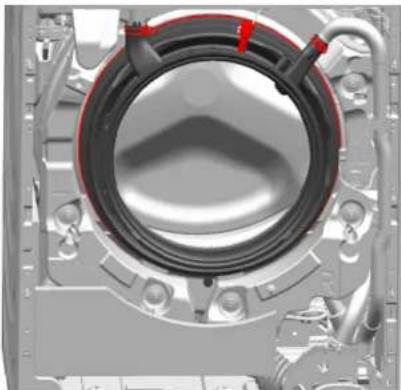

4.8.1 Αφαίρεση στεγανοποιητικού πόρτας

1. Λύστε όλες τις συνδέσεις εύκαμπτου σωλήνα.

1. Αφαιρέστε το στεγανοποιητικό της πόρτας.

4.8.2 Τοποθέτηση στεγανοποιητικού πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

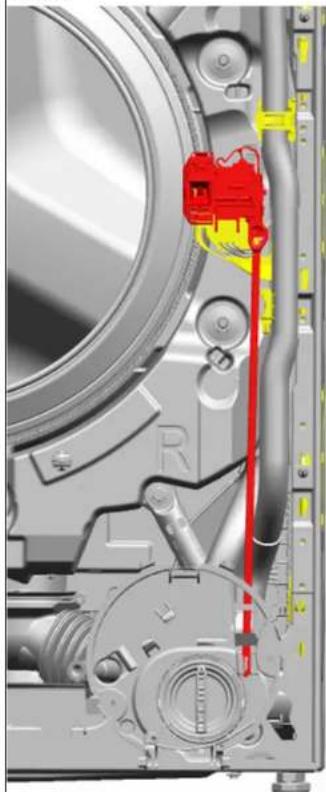

4.9 Αντικατάσταση ασφάλειας πόρτας

Ως κατασκευαστής, υποχρεούμαστε να παρέχουμε στους πελάτες την ανταλλακτική ασφάλεια πόρτας, συμπεριλαμβανομένων των οδηγιών επισκευής σύμφωνα με τον Κανονισμό (ΕΕ) 2019/2023. Ζότόσο, θα θέλαμε να επισημάνουμε ότι μετά την αντικατάσταση της ασφάλειας πόρτας, απαιτείται ένας έλεγχος ηλεκτροτεχνικής ασφάλειας από εκπαιδευμένο ηλεκτρολόγο πριν τεθεί σε λειτουργία η συσκευή. Αυτό το άτομο πρέτει να είναι αποδεδιγμένα εκπαιδευμένο σύμφωνα με τους νόμους, τους κανονισμούς και τα πρότυπα της συγκεκριμένης χώρας.

ΚΙΝΔΥΝΟΣ Κίνδυνος ηλεκτροπληξίας λόγω Κίνδυνος για τη ζωή από ηλεκτροπ σκευής ► Τα ηλεκτρικά μέρη πρέπει ν ηλεκτρολόγους. ► Μετά την επισκευή πραγμα με το VDE 0701 ή κανονιση

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.

Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

Η πρόσβαση στις συσκευές είναι ελεύθερη.

'Εχει αφαιρεθεί το καπάκι εργασίας.→199

'Εχει αφαιρεθεί το συρτάρι απορρυπαντικού.→200

'Εχει αφαιρεθεί η μετώπη.→202

Η πόρτα έχει αφαιρεθεί.→204

'Εχει αφαιρεθεί ο δακτύλιος τάνυσης

'Εχει αφαιρεθεί το στεγανοποιητικό πόρτας. →207

To káluμμα αντλίας έχει αφαιρεθεί.→206

'Εχει αφαιρεθεί ο μπροστινός πίνακας.→212

4.9.1 Αφαίρεση ασφάλειας πόρτας

1. Αποσυνδέστε το βύσμα ασφάλειας πόρτας.

2. Απασφαλίστε την ασφάλεια πόρτας.

1. Αφαιρέστε την ασφάλεια πόρτας.

Επισκευή

4.9.2 Τοποθέτηση ασφάλειας πόρτας

i

Η ασφάλεια πόρτας πρέπει να βρίσκεται στη σωστή θέση για να είναι βέβαιη η λειτουργία ανοίγματος της πόρτας έκτακτης ανάγκης της συσκευής.

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.10 Αντικατάσταση φωτισμού τυμπάνου

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
Η πρόσβαση στις συσκευές είναι ελεύθερη.
'Εχει αφαιρεθεί το καπάκι εργασίας.→199
Εχει αφαιρεθεί το συρτάρι απορρυπαντικού.→200
Εχει αφαιρεθεί η μετώπη.→202

4.10.1 Αφαίρεση φωτισμού τυμπάνου

1. Αφαιρέστε τη βάση του φωτισμού τυμπάνου από τη συσκευή.
2. Αποσυνδέστε τις ηλεκτρικές συνδέσεις.
3. Αφαιρέστε τον φωτισμό τυμπάνου από τη βάση του φωτισμού τυμπάνου.

4.10.2 Τοποθέτηση φωτισμού τυμπάνου

Προσέξτε την εγκατάσταση των καλωδίων. Το καλώδιο θα μπορούσε να παγιδευτεί.

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.11 Αντικατάσταση μπροστινού πίνακα

Ολίσθηση κεκλιμένων συσκευών!

Κατάγματα οστών/τραυματισμοί σύνθλιψης

▶ Ασφαλίστε τις συσκευές από ολίσθηση.

Αιχμηρά άκρα περιβλήματος!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών!

Τραυματισμός εξαιτίας πτώσης τμημάτων

- Ασφαλίστε τα εξαρτήματα από πτώση.

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών!

Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
Η πρόσβαση στις συσκευές είναι ελεύθερη.
'Exei aφαιρεθεί το καπάκι εργασίας.→199
Εχει αφαιρεθεί το συρτάρι απορρυπαντικού.→200
202
Η πόρτα έχει αφαιρεθεί.→204
To káluμμα αντλίας έχει αφαιρεθεί.→206
'Εχει αφαιρεθεί ο δακτύλιος τάνυσης.
'Εχει αφαιρεθεί το μπροστινό στεγανοποιητικό πόρτας
'Εχει αφαιρεθεί το φως του τυμπάνου (προαιρετικό).→211

4.11.1 Αφαίρεση μπροστινού πίνακα

1. Ανασηκώστε τη συσκευή μπροστά.

1. Αφαιρέστε τις βίδες στο κάτω μέρος (1).

1. Κατεβάστε τη συσκευή.

Επισκευή

1. Αφαιρέστε τις βίδες στο μπροστινό μέρος από κάτω προς τα επάνω (2, 3).

1. Αφαιρέστε τον μπροστινό πίνακα.

4.11.2 Τοποθέτηση μπροστινής μετώπης

Εγκαταστήστε με την αντίθετη σειρά.
