MANUAL DE UTILIZARE WG54G210GB SIEMENS
Indicii pentru reparații - Mașină de spălat rufe
i Referitor la acest document.... 349
1.1 Informatii importante 349
1.1.1 Aplicabilitatea 349
1.2 Explicatia simbolurilor 349
1.2.1 Nivelurile de pericol.... 349
1.2.2 Simbolurile de pericol 349
1.2.3 Structura avertismentelor 350
2.1 Instructiuni generale de sigurantă.... 351
2.1.1 Toate aparatele electrocasnice 351
Instrumente și materiale utile.... 352
Repararea.... 353
4.1 Înlocuirea părții superioare 353
4.1.1 Demontarea părtii superioare.... 353
4.2 Înlocuirea sertarului pentru detergent.... 354
4.2.1 Demontarea sertarului pentru detergent 354
4.2.2 Montarea sertarului pentru detergent.... 354
4.3 Înlocuirea mânerului sertarului pentru detergent 355
4.3.1 Demontarea mânerului sertarului pentru detergent.... 355
4.3.2 Montarea mânerului sertarului pentru detergent 355
4.4 Înlocuirea panoului de mascare.... 356
4.4.1 Demontarea panoului de mascare.... 357
4.4.2 Montarea panoului de mascare.... 357
4.5 Înlocuirea uşii 358
4.5.1 Demontarea uşii....358
4.5.2 Montarea uşii.... 358
4.6 Înlocuirea componentelor uşii.... 359
4.6.1 Demontarea componentelor uşii.... 359
4.6.2 Montarea componentelor uşii.... 359
4.7 Înlocuirea capacului pompei 360
4.7.1 Demontarea capacului pompei.... 360
4.7.2 Montarea capacului pompei.... 360
4.8 Înlocuirea garniturii uşii.... 361
4.8.1 Demontarea garniturii uşii 361
4.8.2 Montarea garniturii uşii 361
4.9 Înlocuirea dispozitivului de blocare a uşii 362
4.9.1 Demontarea dispozitivului de blocare a uşii.... 362

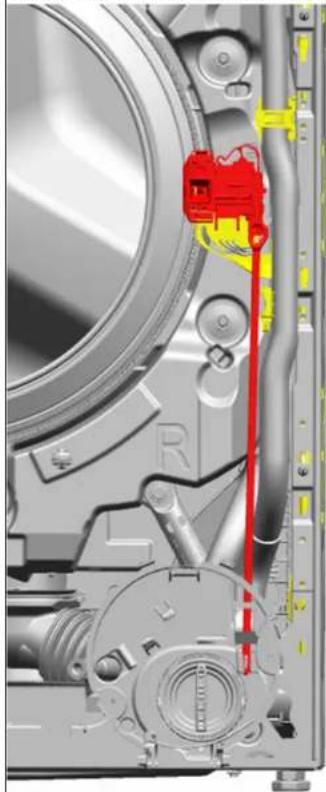

4.9.2 Montarea dispozitivului de blocare a uşii 363
4.10 Înlocuirea iluminării cuvei.... 365
4.10.1 Demontarea iluminării cuvei 365
4.10.2 Montarea iluminării cuvei 365
4.11 Înlocuirea panoului frontal.... 366
4.11.1 Demontarea panoului frontal 366
4.11.2 Montarea panoului frontal 367
i Referitor la acest document
1.1 Informații importante
1.1.1 Aplicabilitatea
Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).
Acestea contin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertismente și pericole.
Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul relații clienti. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.
1.2 Explicația simbolurilor
1.2.1 Nivelurile de pericol
Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cu-vântul de avertizare indică gravitatea pericolului.
| Nivelul de alertă Semnificatie | |
| ⚠ PERICOL | Nerespectarea mesajului de avertizare va provoca accidente grave sau decesul. |
| ⚠ AVERTISMENT | Nerespectarea mesajului de avertizare ar putea provoca accidente grave sau decesul. |
| ⚠ ATENTIONARE | Nerespectarea mesajului de avertizare ar putea provoca accidente ușoare. |
| ATENTIE! | Nerespectarea mesajului de avertizare ar putea provoca daune asupra proprietății. |
Tabel 1: Nivelurile de pericol
1.2.2 Simbolurile de pericol
Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:
| Simbol de pericol Semnificatie | |
| Mesaj de avertizare general | |
| Pericol din cauza tensiunii electrice | |
| Pericol de explozie | |
| Pericol de tăiere | |
| Pericol de zdrobire | |
i Referitor la acest document
| Simbol de pericol Semnificatie | ||
 | Pericol din cauza suprafetelor fierbinti | |
 | Pericol din cauza câmpului magnetic puternic | |
 | Pericol din cauza radiației neionizante | |
Tabel 2: Simbolurile de pericol
1.2.3 Structura avertismentelor
Avertismentele din acest document au un aspect și o structură standard.
Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.
În acest document sunt utilizate simbolurile generale de mai jos:
| Simbol general Semnificație | |
| Identificarea unei recomandări speciale(text și/sau grafică) | |
| Identificarea unei recomandări simple(numai text) |
| Simbol general Semnificatie | |
| Identificarea unui link spre un videoclip instructiv | |
| Identificarea sculelor necesare | |
| Identificarea condiților preliminare necesare | |
| Identificarea unei stări (dacă..., apoi...) | |
| Identificarea unui rezultat | |
| Pornire Identificarea unei taste sau a unui buton | |
| [00123456] Identificarea unui număr de serie | |
| Stare Identificarea unui text/unei ferestre afișate(pe ecranul aparatului) | |
2.1 Instructiuni generale de siguranță
2.1.1 Toate aparatele electrocasnice
Pericol de electrocutare din cauza pieselor sub tensiune!
- Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări!
- Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe lucrările.
- După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.
Pericol de rănire din cauza muchiilor ascuțite!
■ Purtati mănuși de protectie.
Pericol de zdrobire în timpul lucrărilor de reparație, întreținere, depanare și service, din cauza componentelor grele și mobile
■ Purtati încăltăminte de protectie.
■ Fixați componentele grele împotriva căderii.
■ Nu vă sprijiniti cu pârti ale corpului de componentele mobile.
Pericol pentru siguranța/functionarea aparatului!
■ Utilizați numai piese de schimb originale.
Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)!
- Nu atingeti modulele, inclusiv conexiunile și căile conductorilor.
Instrumente și materiale utile
| Desemnare Detalii | Imagini | |
| Instrumentul auxili-ar[15000155] | Instrument pentru slăbirea pie-selor din plastic |  |
| Şurubelniță TorxT20 cu orificiu[00340764] | 100 mm, pentru şuruburi cu ştift de siguranță |  |
| Cheie de cuplu[15000441] | Cheie de cuplu 20 - 100 Nm | |
| Şurubelniță cu slot[00340854] | Lamă 3,5 mm x 0,6 mm x 100 mm, Izolație protectoare 1000 V CA |  |
| Şurubelniță cu slot[00340855] | Lamă 5,5 mm x 1,0 mm x 125 mm, Izolație protectoare 1000 V CA |  |
| Clește cu cios, model unghiular[00341269] | Lungime 200 mm |  |
| Clește cu tăiere la-terală[00342182] | Lungime: 200 mm |  |
| Desemnare Detalii Imagini | |||
| Cheie fixă inelară[00340811] | Dimensiune cheie 10°mm, M6 |  | |
| Combination wren-ch[00340814] | Dimensiune cheie 13°mm, M8 |  | |
| Cheie fixă inelară[00340817] | Dimensiune cheie 17 mm, M10 |  | |
| Cheie fixă inelară[15000459] | Dimensiune cheie 16°mm, M10 |  | |
Repararea
4.1 Înlocuirea părții superioare
Scule speciale:
Cap Torx TX20 cu orificiu Lungime 152 mm, lungime utilă [00341272] 124 mm, şurubelnită hexagonală 1/4" (6,35 mm), pentru şuruburi cu şift de siguranță
Cerință:
√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
4.1.1 Demontarea părții superioare
- Scoateți şuruburile (1).
- Împingeti partea superioară către partea din spate a aparatului (2).
- Mutati în sus partea superioară (3) pentru demontare.
4.1.2 Montarea părții superioare
Respectati instrucțiunile de instalare a cablului. Cablu poate fi blocat.
Montați urmând procedura de demontare în ordine inversă.
Repararea
4.2 Înlocuirea sertarului pentru detergent
Cerință:
√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
4.2.1 Demontarea sertarului pentru detergent
- Deschideti complet sertarul pentru detergent.
-
- Apăsați în jos pe insertie (1).
- Scoateți sertarul pentru detergent (2).
4.2.2 Montarea sertarului pentru detergent
Montați urmând procedura de demontare în ordine inversă.
Repararea
4.3 Înlocuirea mânerului sertarului pentru detergent
Cerință:
√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
Sertarul pentru detergent a fost demontat.→354
4.3.1 Demontarea mânerului sertarului pentru detergent
- Decuplati elementele de prindere.
- Scoateți mânerul sertarului pentru detergent.
4.3.2 Montarea mânerului sertarului pentru detergent
Montați urmând procedura de demontare în ordine inversă.
Repararea
4.4 Înlocuirea panoului de mascare
În calitate de producător, suntem obligați să le oferim clienților piesa de schimb panou de mascare, inclusiv instrucțiuni de reparare, în conformitate cu regulamentul (UE) 2019/2023. Am dori să subliniem însă, că, după înlocuirea panoului de mascare, este obligatorie efectuarea unei verificări de siguranță electrotehnică de către un electrician calificat înainte ca dispozitivul să poată fi pus în funcțiune. Această persoană trebuie să fie calificată în mod certificabil în conformitate cu legile, reglementările și standardele naționale respective.
PERICOL
Pericol de electrocutare din cauza pieselor sub tensiune!
Pericol de moarte prin electrocutare în cazul unei reparații necorespun- zătoare
- Componentele electrice trebuie reparate de câtre electricieni calificați.
- După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.
AVERTISMENT
Alunecarea aparatelor înclinate! Fracturi/zdrobiri
- Fixați aparatele împotriva alunecării.
ATENTIONARE
Muchii ascuțite ale carcasei! Tăieturi
▶ Purtați mănuși de protecție.
ATENTIONARE
Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbitel!
Accidente din cauza pieselor care cad. ▶ Fixați componenta împotriva căderii.
ATENTIE!
Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbitel!
Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu, partea de jos.
- Fixați componenta împotriva căderii.
Cerință:
√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
Partea superioară a fost demontată.→353
√ Sertarul pentru detergent a fost demontat.→354
Repararea
4.4.1 Demontarea panoului de mascare
-
- Scoateti suruburile (1).
- Decuplati elementele de prindere (2, 3).
- Decuplati contactul cu fișe al unității de comandă.
- Demontați panoul de mascare.
4.4.2 Montarea panoului de mascare
Respectati instructiunile de instalare a cablului. Cablu poate fi blocat.
Montați urmând procedura de demontare în ordine inversă.
Repararea
4.5 Înlocuirea uşii
ATENTIONARE
Zona balamalei deschisel
Zdrobirea/prinderea degetelor
- Nu introduceti degetele sau mâna în zona balamalei.
▶ Purtati mănuși de protectie.
ATENTIONARE
Pericol din cauza pieselor care cad pentru că suruburile sunt slăbi-
te!
Accidente din cauza pieselor care cad.
- Fixati componenta împotriva căderii.
ATENTIE!
Pericol din cauza pieselor care cad pentru că suruburile sunt slăbi-
te!
Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu, partea de jos.
- Fixati componenta împotriva căderii.
Cerință:
√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
Uşa este deschisă.
4.5.1 Demontarea uşii
- Scoateți şuruburile (1).
- Scoateți ușa ridicând-o în sus.
4.5.2 Montarea uşii
Montați urmând procedura de demontare în ordine inversă.
Repararea
4.6 Înlocuirea componentelor uşii
Cerință:
√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
Uşa a fost demontată.→358
4.6.1 Demontarea componentelor uşii
- Dezasamblati uşa dinspre exterior înspre interior.
Montați urmând procedura de demontare în ordine inversă.
Repararea
4.7 Înlocuirea capacului pompei
Cerință:
√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
4.7.1 Demontarea capacului pompei
- Deschideti capacul pompei.
- Scoateți capacul pompei.
4.7.2 Montarea capacului pompei
Montați urmând procedura de demontare în ordine inversă.
Repararea
4.8 Înlocuirea garniturii uşii
Muchii ascuțite ale carcasei!
Tăieturi
▶ Purtati mănuși de protectie.
Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbi- te!
incidente din cauza pieselor care cad.
- Fixati componenta împotriva căderii.
Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbi- te!
Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu, partea de jos.
- Fixați componenta împotriva căderii.
Cerință:
√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
√ Aparatele sunt accesibile.
Partea superioară a fost demontată.→353
Sertarul pentru detergent a fost demontat.→354
Panoul de mascare a fost demontat.→357
Uşa a fost demontată.→358
√ Capacul pompei a fost demontat.→360
Panoul frontal a fost demontat.→366
√ Iluminarea cuvei a fost demontată (optional).→365
4.8.1 Demontarea garniturii uşii
- Deconectati toate racordurile furtunurilor.
- Scoateți garnitura uşii.
4.8.2 Montarea garniturii uşii
Pericol din cauza pieselor în cădere din cauza instalării incorectel Rănire sau deteriorarea aparatului.
Strângeti inelul de tensionare din garnitura de cauciuc cu 3,4 Nm.
Montați urmând procedura de demontare în ordine inversă.
Repararea
4.9 Înlocuirea dispozitivului de blocare a uşii
În calitate de producător, suntem obligați să le oferim clienților piesa de schimb sistem de blocare pentru ușă, inclusiv instrucțiuni de reparare, în conformitate cu regulamentul (UE) 2019/2023. Am dori să subliniem însă, că, după înlocuirea sistemului de blocare a ușii, este obligatorie efectuarea unei verificări de siguranță electrotehnică de către un electrician calificat înainte ca dispozitivul să poată fi pus în funcțiune. Această persoană trebuie să fie calificată în mod certificabil în conformitate cu legile, reglementările și standardele naționale respective.
PERICOL
Pericol de electrocutare din cauza pieselor sub tensiune!
Pericol de moarte prin electrocutare în cazul unei reparații necorespun- zătoare
- Componentele electrice trebuie reparate de câtre electricieni calificați.
- După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.
AVERTISMENT
Alunecarea aparatelor înclinate! Fracturi/zdrobiri
- Fixați aparatele împotriva alunecării.
ATENTIONARE
Muchii ascuțite ale carcasei! Tăieturi
▶ Purtati mănuși de protectie.
ATENTIONARE
Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbitel!
Accidente din cauza pieselor care cad. ▶ Fixați componenta împotriva căderii.
ATENTIE!
Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbitel!
Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu, partea de jos.
- Fixați componenta împotriva căderii.
Cerință:
√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
√ Aparatele sunt accesibile.
Partea superioară a fost demontată.→353
Sertarul pentru detergent a fost demontat.→354
Panoul de mascare a fost demontat.→357
Uşa a fost demontată.→358
√ Inelul de tensionare a fost demontat.
√ Garnitura uşii a fost demontată.→361
√ Capacul pompei a fost demontat.→360
Panoul frontal a fost demontat.→366
4.9.1 Demontarea dispozitivului de blocare a uşii
- Deconectați fișa dispozitivului de blocare a ușii.
Repararea
- Decuplați dispozitivul de blocare a ușii.
- Demontați dispozitivul de blocare a ușii.
4.9.2 Montarea dispozitivului de blocare a uşii
Pentru ca deschiderea de urgență a ușii aparatului să funcționeze cores-punzător, dispozitivul de blocare a ușii trebuie să fie în poziția corectă.
Montați urmând procedura de demontare în ordine inversă.
Repararea
4.10 Înlocuirea iluminării cuvei
Alunecarea aparatelor înclinate! Fracturi/zdrobiri
- Fixati aparatele împotriva alunecării.
Muchii ascuțite ale carcasei! Tăieturi
Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbi- te!
Accidente din cauza pieselor care cad. - Fixati componenta impotriva câderii.
Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbitel!
Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu, partea de jos.
- Fixati componenta impotriva câderii.
Cerință:
√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
√ Aparatele sunt accesibile.
Partea superioară a fost demontată.→353
Sertarul pentru detergent a fost demontat.→354
Panoul de mascare a fost demontat.→357
4.10.1 Demontarea iluminării cuvei
- Trageți suportul iluminării cuvei afară din aparat.
- Deconectati conexiunile electrice.
- Demontați iluminarea cuvei din suport.
4.10.2 Montarea iluminării cuvei
Respectati instructiunile de instalare a cablului. Cablu poate fi blocat.
Montați urmând procedura de demontare în ordine inversă.
Repararea
4.11 Înlocuirea panoului frontal
Alunecarea aparatelor încinate!
Fracturi/zdrobiri
- Fixați aparatele împotriva alunecării.
Muchii ascuțite ale carcasei!
Tăieturi
Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbi- te!
Accidente din cauza pieselor care cad.
- Fixați componenta împotriva căderii.
Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbitel!
Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu, partea de jos.
- Fixați componenta împotriva căderii.
Cerință:
√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
√ Aparatele sunt accesibile.
Partea superioară a fost demontată.→353
Sertarul pentru detergent a fost demontat.→354
Panoul de mascare a fost demontat.→357
Uşa a fost demontată →358
√ Capacul pompei a fost demontat.→360
√ Inelul de tensionare a fost demontat.
√ Garnitura uşii a fost eliberată în partea din față.
√ Iluminarea cuvei a fost demontată (optional).→365
4.11.1 Demontarea panoului frontal
- Ridicati aparatul de partea din față.
- Scoateți șuruburile din partea inferioară (1).
- Scoateți şuruburile din față, de jos în sus (2, 3).
- Demontați panoul frontal.
4.11.2 Montarea panoului frontal
Montați urmând procedura de demontare în ordine inversă.
