ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FWE11DAFN5V3-S DAIKIN

Εγχειρίδιο εγκατάστασης Κλιματιστικές μονάδες

Ελληνικά

1 Πληροφορίες για τα έγγραφα τεκμηρίωσης 110

1.1 Πληροφορίες για το παρόν έγγραφο 110
1.2 Σημασία των προειδοποιητικών ενδείξεων και των συμβόλων. 110
1.3 Γενικά 111

2 Πληροφορίες για τη συσκευασία 111

2.1 Επισκόπηση: Πληροφορίες για τη συσκευασία.... 111
2.2 Αποσυσκευσσία και χειρισμός της κλιματιοτικής μονάδας ..... 111
2.3 Αφαίρεση των εξαρτημάτων από την κλιματιστική μονάδα ..... 111

3 Σχετικά με τη μονάδα 112

3.1 Επιακόπηση: Πληροφορίες για τις μονάδες και τα προαιρετικά
εξαρτήματα.... 112
3.2 Αναγνώριση 112
3.2.1 Επικέτα αναγνώριοης: Κλιματιοτική μονάδα.... 112

4 Προετοιμασία 112

4.1 Επισκόπηση: Προετομασία 112
4.2 Προετοιμασία του χώρου εγκατάστασης 112
4.3 Προετοιμασία των σωληνώσεων νερού 113
4.4 Προετοιμασία των ηλεκτρικών καλωδιώσεων 114

4.4.1 Σχετικά με την προετομασία των ηλεκτρικών

καλωδιώσεων 114

5 Εγκατάσταση 114

5.1 Στερέωση της κλιματιστικής μονάδας.... 114

5.1.1 Οριζόντια εγκατάσταση.... 114

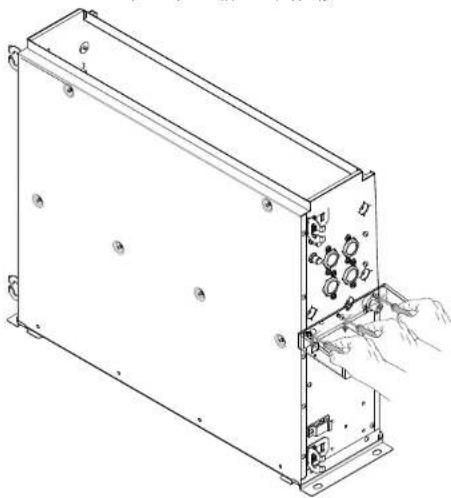

5.1.2 Κατακάρυφη εγκατάσταιαη 115

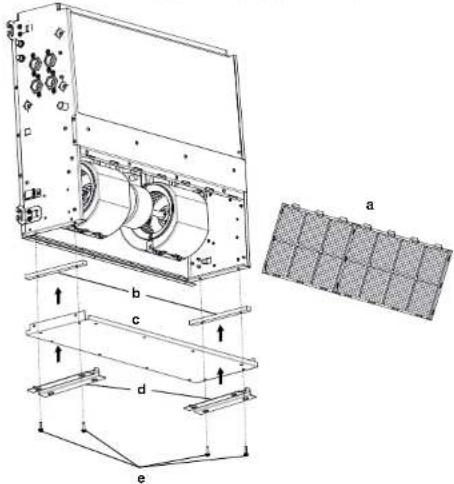

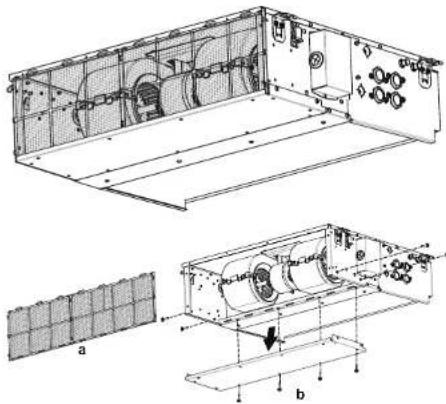

5.2 Αλλαγή από οριζόντια σε κατακόρυφη εγκατάσταση ...... 116

5.3 Σύνδεση των σωληνώσεων νερού 117

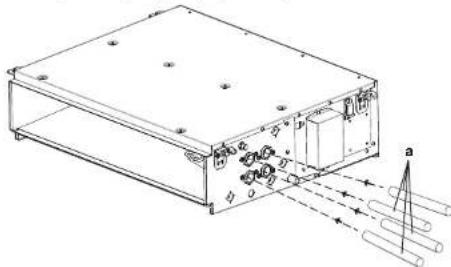

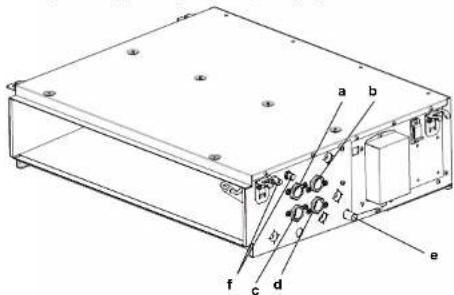

5.3.1 Για να συνδέσετε τις σωληνώσεις νερού.... 117
5.3.2 Για να πληρώσετε το κύκλωμα νερού.... 117

5.4 Σύνδεση της ηλεκτρικής καλωδίωσης 118

5.4.1 Πληροφορίες για τη σύνδεση των ηλεκτρικών

καλωδίων 118

5.4.2 Οδηγίες για τη σύνδεση των ηλεκτρικών καλωδίων.... 118
5.4.3 Για να συνδέσετε την ηλεκτρική καλωδίωση στην
κλιματιστική μονάδα.... 118
5.4.4 Για να αλλάξετε τη διεύθυνση της ηλεκτρικής
καλωδίωσης.... 118

5.5 Σύνδεση της ωωλήνωσης αποστράγγισης .... 120

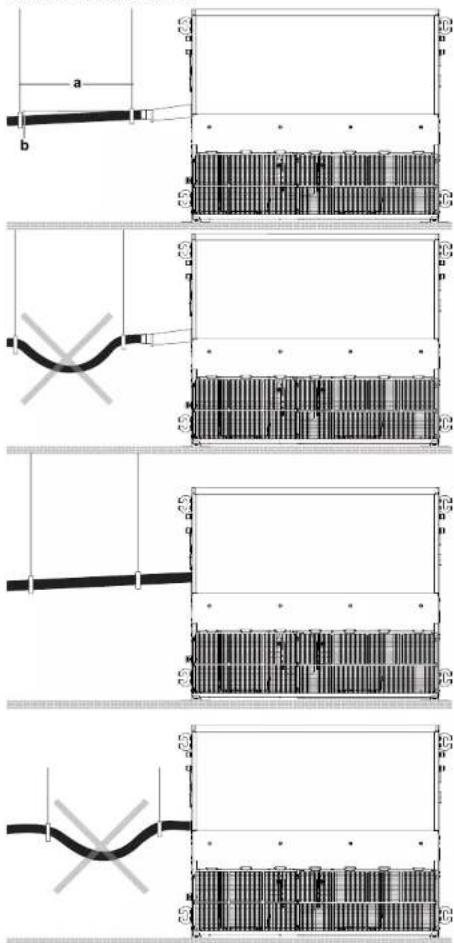

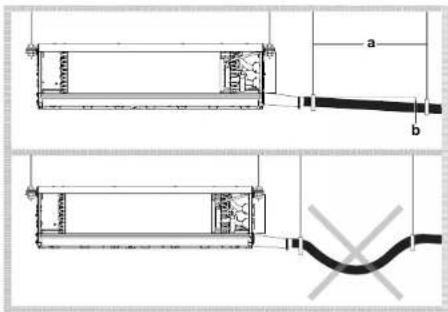

5.5.1 Για να εγκαταστήσετε τη σωλήνωση αποστράγγιοης
στη μονάδα 120

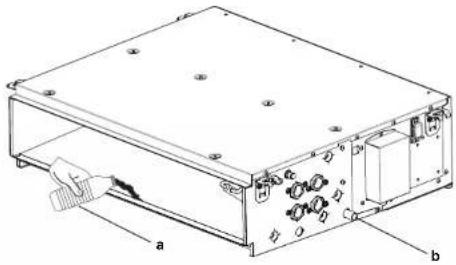

5.5.2 Για να συνδέσετε τη σωλήνωση αποστράγγισης...... 121

6 Αρχική εκκίνηση 121

6.1 Εκτέλεση μιας δοκιμαστικής λεπουργίας 121
6.2 Λίστα ελέγχου πριν την έναρξη λεπουργίας 122

7 Συντήρηση και σέρβις 122

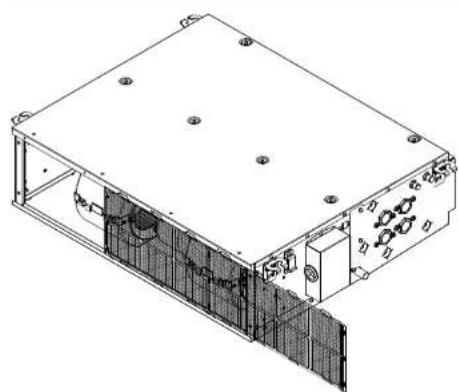

7.1 Για να καθαρίσετε το φίλτρο αέρα 122

8 Τεχνικά χαρακτηριστικά 124

8.1 Διαστάσεις 124
8.2 Διάγραμμα καλωδίωσης 126
8.3 Απαιτήσεις στοιχείων για οικολογικό σχεδιασμό ...... 127

1 Πληροφορίες για τα έγγραφα τεκμηρίωσης

1.1 Πληροφορίες για το παρόν έγγραφο

Στοχευόμενο κοινό

Εξουσιοδοτημένοι εγκαταστάτες

ΠΛΗΡΟΦΟΡΙΕΣ

Αυτή η συσκευή προορίζεται για χρήση τόσο από εξειδικευμένους ή καταρτισμένους χρήστες σε καταστήματα, στην ελαφρά βιομηχανία και σε αγροκτήματα όσο και για εμπορική και οικιακή χρήση από μη ειδικούς.

Πακέτο εγγράφων τεκμηρίωσης

Το παρόν έγγραφο αποτελεί μέρος του πακέτου εγγράφων τεκμηρίωσης. Το πλήρες πακέτο περιλαμβάνει τα εξής:
Οι πτο πρόσφατες αναθεωρήσεις των παρεχόμενων εγγράφων τεκμηρίωσης ενδέχεται να είναι διαθέσιμες στον δικτυακό τόπο της Daikin της περιοχής σας ή να μπορείτε να τις προμηθευτείτε από τον αντιπρόσωπο της περιοχής σας.
Τα πρωτότυπα έγγραφα τεκμηρίωσης έχουν συνταχθεί στα Αγγλικά. Όλες οι υπόλοιπες γλώσσες αποτελούν μεταφράσεις.

- Εγχειρίδιο εγκατάστασης κλιματιστικής μονάδας:

• Οδηγίες εγκατάστασης
• Μορφή: Χαρτί (στο κουτί της κλιματιστικής μονάδας)

1.2 Σημασία των προειδοποιητικών ενδείξεων και των συμβόλων

ΚΙΝΔΥΝΟΣ

Υποδεικνύει μια κατάσταση στην οποία θα προκληθεί θάνατος ή σοβαρός τραυματισμός.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί ηλεκτροπληξία.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί έγκαυμα εξαιπίας υπερβολικά υψηλών ή χαμηλών θερμοκρασιών.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΚΡΗΞΗΣ

Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί έκρηξη.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί θάνατος ή σοβαρός τραυματισμός.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΕΥΦΛΕΚΤΟ ΥΛΙΚΟ

ΠΡΟΣΟΧΗ

Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί ελαφρύς ή αρκετά σοβαρός τραυματισμός.

ΕΙΔΟΠΟΙΗΣΗ

Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί βλάβη στον εξοπλισμό ή υλική ζημιά.

ΠΛΗΡΟΦΟΡΙΕΣ

Υποδεικνύει χρήσιμες συμβουλές ή πρόσθετες πληροφορίες.

Συμβολο Επεξηγηση
	Πριν την εγκατάστασης, διαβάστε το εγχειρίδιο εγκατάστασης και λειτουργίας, και το φύλλο οδηγιών καλωδίωσης.
	Πριν εκτελέστετε εργασίες συντήρησης και επισκευής, διαβάστε το εγχειρίδιο συντήρησης.
	Για περισσότερες πληροφορίες, συμβουλευτείτε τον οδηγό για τον τεχνικό εγκατάστασης και τον συνοπτικό οδηγό τον χρήσητ.

1.3 Γενικά

Αν ΔΕΝ είστε σίγουροι για τον τρόπο εγκατάστασης ή χειρισμού της μονάδας, επικοινωνήστε με οικείο αντιπρόσωπο.

ΕΙΔΟΠΟΙΗΣΗ

Η εσφαλμένη εγκατάσταση ή προσάρτηση εξοπλισμού ή παρελκόμενων ενδέχεται να οδηγήσει σε ηλεκτροπληξία, βραχυκύκλωμα, διαρροές, πυρκαγία ή σε αλλες βλάβες στον εξοπλισμό. Χρησιμοποιείτε μόνο εξαρτήματα, προσιρετικό εξοπλισμό και ανταλλακτικά που κατασκευάζονται ή έχουν εγκρίθει από την Daikin.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι η εγκατάσταση, οι δοκιμές και τα χρησιμοποιούμενα υλικά συμμορφώνονται με την ισχύουσα νομοθεσία (στο πάνω μέρος των οδηγιών που περιγράφονται στα έγγραφα τεκμηρίωσης της Daikin).

ΠΡΟΣΟΧΗ

Φοράτε επαρκή ατομικό προστατευτικό εξοπλισμό (προστατευτικά γάντια, γυαλιά ασφαλείας,...) κατά την εκτέλεση εργασιών εγκατάστασης, συντήρησης και σέρβις του συστήματος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Σκίστε και πετάξτε τα πλαστικά περιτυλίγματα της συσκευασίας, ώστε να μην μπορεί κανείς, και ειδικά τα παιδιά, να παιξει με αυτά. Πιθανός κίνδυνος: ασφυξία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Λάβετε επαρκή μέτρα ώσε να αποιτρέψετε τη χρήση της μονάδας ως φωλιάς από μικρά ζώα. Εάν μικρά ζώα έλθουν σε επαφή με ηλεκτροφόρα τμήματα ενδέχεται να προκληθεί δυσλειτουργία, καπνός ή πυρκαγιά.

ΠΡΟΣΟΧΗ

ΜΗΝ αγγίζετε την είσοδα αέρα ή τα αλουμινένια πτερύγια της μονάδας.

ΕΙΔΟΠΟΙΗΣΗ

• MHN τοποθετείτε αντικείμενα ή εξοπλισμό επάνω στη μονάδα.
• MHN κάθεστε, μην σκαρφαλώνετε και μην στέκεστε πάνω στη μονάδα.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

• Βεβαιωθείτε όπ το σύστημα είναι σωστά γειωμένο.
• Διακόψτε την παροχή ηλεκτρικού ρεύματος πριν από την πραγματοποίηση εργασιών συντήρησης.
- Τοποθετήστε το καπάκι του ηλεκτρικού πίνακα πριν ενεργοποιήσετε την παροχή ρεύματας.

ΠΡΟΣΟΧΗ

• Ελέγξετε εάν η θέση εγκατάστασης μπορεί να σηκώσει το βάρος της μονάδας. Η κακή εγκατάσταση είναι επικίνδυνη. Μπορεί να προκαλέσει κραδασμούς ή ασυνήθη δόρυβο κατά τη λειτουργία.
• Εξασφαλίστε επαρκή χώρο για τη συντήρηση.
• MHN εγκαθιστάτε τη μονάδα σε επαφή με οροφή ή τοίχο, καθώς αυτό θα μπορούσε να πρακαλέσει κραδασμούς.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

Μην χρησιμοποιείτε τις κλιματιστικές μονάδες με βρεγμένα χέρια. Μπορεί να προκληθεί ηλεκτροπληξία.

Πληροφορίες για τη συσκευασία

2.1 Επισκόπηση: Πληροφορίες για τη συσκευασία

Να θυμάστε τα εξής:

• Κατά την παράδοση, η μονάδα ΠΡΕΠΕΙ να ελέγχεται για ζημιές. Τυχόν ζημιά ΠΡΕΠΕΙ να αναφερθεί ἄμεσα στον αρμόδιο υπάλληλο παραπτόνων του μεταφορέα.
• Μεταφέρετε τη μονάδα όσο το δυνατόν πλησιέστερα στην τελική θέση εγκατάστασης, ώστε να αποφευχθούν ζημιές κατά τη μεταφορά.
• Ετοιμάστε εκ των προτέρων τη διαδρομή που θέλετε να ακολουθήσει η μονάδα. ώστε να φτάσει στο σημείο τοποθέτησης.

2.2 Αποσυσκευασία και χειρισμός της κλιματιστικής μονάδας

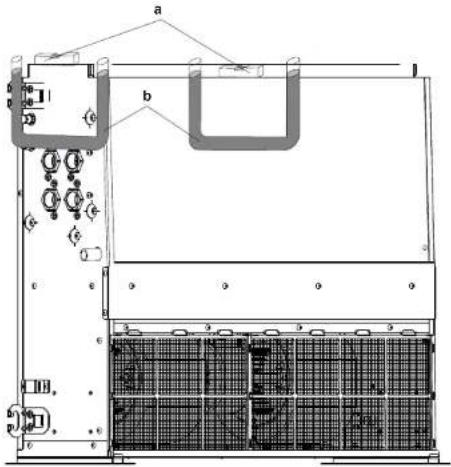

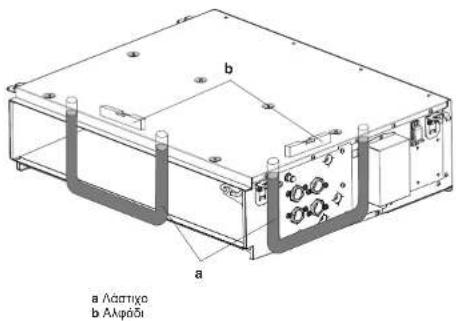

Για την ανύψωση της μονάδας χρησιμοποιήστε αρτάνη από μαλακό υλικό ή σχοινί και προστατευτικά φύλλα. Αυτό γίνεται για την αποτροπή ζημιάς ή εκδορών στη μονάδα.

1 Σηκώνετε τη μονάδα από τους βραχίονες ανάρτησης. χωρίς να ασκείτε πίεση σε άλλα εξαρτήματα, ειδικά στον αγωγό αποστράγγισης και στη θερμομόνωση.

2.3 Αφαίρεση των εξαρτημάτων από την κλιματιστική μονάδα

a 1x a Εγχειρίδιο εγκατάστασης

3 Σχετικά με τη μονάδα

3 Σχετικά με τη μονάδα

3.1 Επισκόπηση: Πληροφορίες για τις μονάδες και τα προαιρετικά εξαρτήματα

Αυτό το κεφάλαιο περιέχει πληροφορίες σχετικά με τα ακόλουθα:

- Αναγνώριση της κλιματιστικής μονάδας.

3.2 Αναγνώριση

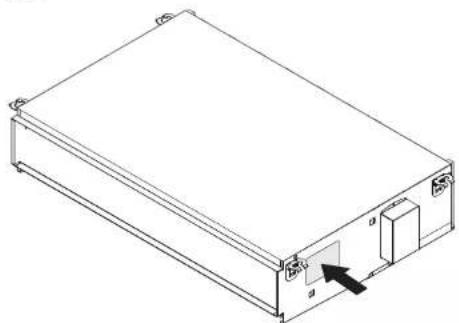

3.2.1 Ετικέτα αναγνώρισης: Κλιματιστική μονάδα

Θέση

Παράδειγμα: FW E 03 D A F N 5 V3 — L

Κωδικός Περιγραφή
FW Κλιματιστική	μονάδα νερού
E Flex Xαμηλή στατική πίεση (LSP) χωρίς περίβλημα
03 Κλάση απόδασης: 03=1,5 kW
D Κύρια αλλαγή	μοντέλου (Α έως Ω)
A Μικρή αλλαγή
F 4 συλήγων
N Χωρίς βαλβίδα
5 Εργοστάσιο Hendek
V3 Μοτέρ ανεμιατήρα / μονοφασικό / 50 Hz /220~240 V
— Καμία επιλογή
L S: Αριστερή πλευρά νερό – Αριστερή πλευράηλεκτρολογική σύνδεση

4 Προετοιμασία

4.1 Επισκόπηση: Προετοιμασία

Αυτό το κεφάλαιο περιγράφει τι πρέπει να κάνετε και τι πρέπει να γνωρίζετε, προτού μεταβείτε στον χώρο εγκατάστασης.

Περιέχει πληραφορίες σχετικά με τα ακάλουθα:

• Την προετοιμασία του χώρου εγκατάστασης
• Την προετοιμασία της υωλήνωσης νερού
• Την προετοιμασία της ηλεκτρικής καλωδίωσης

4.2 Προετοιμασία του χώρου εγκατάστασης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ τοποδετείτε αντικείμενα κάτω από την κλιματιστική μονάδα γιατί μπορεί να βραχούν. Διαφορετικά, η συμπύκνωση στημο κοινάδα ή στους σωλήνες νερού, οι ακαθαρσίες στο φίλτρο αέρα ή ο αποκλεισμός της αποστράγγισης ενδεχεται να προκαλέσουν την εφωάνιση αταγάνων και να αλλοιώσουν ή να φθείρουν το εν λόγων αντικείμενο.

ΕΙΔΟΠΟΙΗΣΗ

Συμβουλευτείτε τον οικείο αντιπρόσωπο για να διασφαλίσετε ότι δεν σημειώνεται υπέρβαση της εξωτερικής στατικής πίεσης της μονάδας.

Μην εγκαθιστάτε ή χειρίζεστε τη μονάδα στους χώρους που αναφέρονται παρακάτω.

• Σε χώρους με παρουσία ορυκτελαιου ή ατμών ή εκνεφωμάτων λαδιού, όπως σε κουζίνες (τα πλαστικά εξαρτήματα ίσως παρουσιάσουν φθορά).

• Σε χώρους όπου υπάρχει διαβρωτικό αέριο. όπως το θειούχο αέριο. Οι χαλκοσωλήνες και τα σημεία συγκόλλησης μπορεί να διαβρωθούν.

• Σε χώρους με υψηλή συγκέντρωση αλατιού στον αέρα, όπως σε παραθαλάσσιες περιοχές, καθώς και σε χώρους με μεγάλες διακυμάνσεις στην τάση του δικτύου. (π.χ. σε εργοστάσια). Επίσης σε οχήματα ή σκάφη.

• Σε σημεία όπου υπάρχουν μηχανήματα που εκπέμπουν ηλεκτρομαγνητικά κύματα. Τα ηλεκτρομαγνητικά κύματα ενδέχεται να επηρεάσουν το σύστημα ελέγχου και να προκαλέσουν δυσλειτουργία του εξοπλισμού.
• Σε σημεία όπου υπάρχει κίνδυνος πυρκαγιάς λόγω διαρραής εύφλεκτων αερίων (παράδειγμα: αραιωτικά ή βενζίνη), ανθρακοϊνών, αναφλέξιμης σκόνης.

Επιλέξτε μια θέση εγκατάστασης στην οποία τηρούνται οι παρακάτω προϋποθέσεις και ανταποκρίνεται στις απαιτήσεις του πελάτη σας.

Ο χώρος γύρω από τη μονάδα είναι επαρκής για εργασίες συντήρησης και επισκευής. Ο χώρος γύρω από τη μονάδα επιτρέπει την επαρκή κυκλοφορία του αέρα και διανομή του αέρα. Βλέπε απαιτούμενο χώρο για εγκατάσταση.

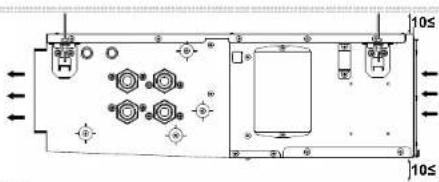

Οριζόντια εγκατάσταση

Όταν η μονάδα αναρτάται από την οροφή, η μονάδα πρέπει να εγκαθίσταται σε ύψους ≥2,5 m από το δάπεδο.

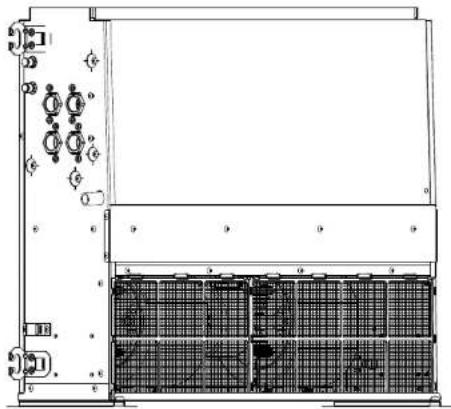

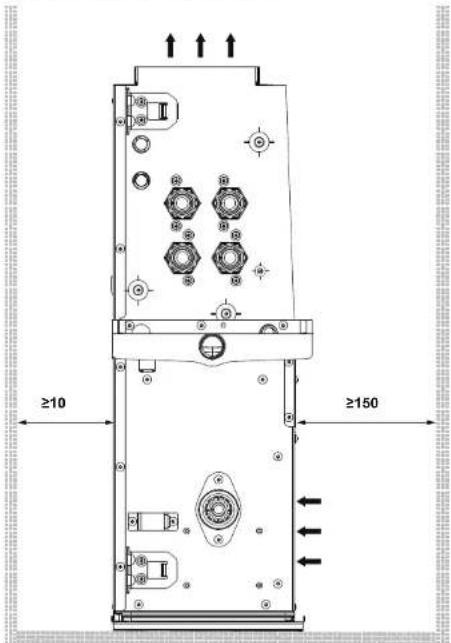

Κατακόρυφη εγκατάσταση

Θα πρέπει να λαμβάνεται υπόψη ο χώρος συντήρησης του κατακόρυφου φίλτρου, όπως υποδεικνύεται.

≥10 ≥150

ΠΡΟΣΟΧΗ

Μην χρησιμοποιείτε μπουλόνια ανάρτησης σε περίπτωση κατακόρυφης εγκατάστασης. Η κατακόρυφη εγκατάσταση πρέπει να γίνεται με το κιτ κατακόρυφης εγκατάστασης (ESFH01DS).

4.3 Προετοιμασία των σωληνώσεων νερού

Η μονάδα είναι εξοπλισμένη με είσοδο και έξοδο νερού για σύνδεση στα δίκτυα νερού. Το δίκτυα νερού πρέπει να παρασχεθεί από τεχνικό εγκατάστασης και πρέπει να συμμορφώνεται προς την ισχύουσα ναμοθεσία.

ΕΙΔΟΠΟΙΗΣΗ

Η μονάδα προορίζεται αποκλειστικά για χρήση σε κλειστό κύκλωμα νερού. Η χρήση σε ανοικτό κύκλωμα νερού μπορεί να οδηγήσει σε υπερβολική διάβρωση των αγωγών νερού.

Πριν από την υλοποίηση των σωληνώσεων νερού, ελέγξτε τα παρακάτω σημεία:

• Η μέγιστη πιμή πίεσης νερού είναι 1 MPa.
- Η ελάχιστη θερμοκρασία νερού είναι 5°C.
- Η μέγιστη θερμοκρασία νερού είναι 90°C.
- Φροντίστε να εγκαταστήσετε εξαρτήματα στις σωληνώσεις του χώρου εγκατάστασης που μπορούν να αντέξουν την πίεση και τη θερμοκρασία του νερού.
- Εγκαταστήστε ικανοποιητικά μέτρα προστασίας στο κύκλωμα νερού για να διασφαλίσετε ότι η πίεση του νερού δεν θα ξεπεράσει ποτέ την μέγιστη επιτρεπόμενη πίεση λεπουργίας.
- Εξασφαλίστε κατάλληλη αποστράγγιση για τη βαλβίδα ανακούφισης πίεσης (αν έχει εγκατασταθεί), προκειμένου να αποτρέψετε την επαφή νερού με ηλεκτρικά εξαρτήματα.
- Εγκαταστήσε βαλβίδες αποκοπής στη μονάδα, ώστε να είναι δυνατή η διεξαγωγή των τυπικών εργασιών συντήρησης χωρίς αποατράγγιση του συστήματος.
- Εγκαταστήσε τάπες αποστράγγισης σε όλα τα χαμηλά σημεία του συστήματος, για να επιτρέπουν την πλήρη αποστράγγιση του κυκλώματος κατά τη διάρκεια της συντήρησης ή της επισκευής της μονάδας.
- Εγκαταστήστε βαλβίδες εξαέρωσης σε όλα τα υψηλά σημεία του συστήματος. Οι βαλβίδες θα πρέπει να βρίσκονται σε σημεία, όπου θα είναι εύκολα προσβάσιμες για συντήρηση.

5 Εγκατάσταση

4.4 Προετοιμασία των ηλεκτρικών καλωδιώσεων

4.4.1 Σχετικά με την προετοιμασία των ηλεκτρικών καλωδιώσεων

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Χρησιμοποιείτε ΜΟΝΟ καλώδια από χαλκά.
• Βεβαιωθείτε ότι οι σωληνώσεις στο χώρο εγκατάστασης συμμορφώνονται με την ιοχύουσα ναμοθεσία.
• Κάθε καλωδίωση στον χώρο εγκατάστασης ΠΡΕΠΕΙ να πραγματοποιείται σύμφωνα με το διάγραμμα καλωδίωσης που συνοδεύει τη μονάδα.
  • ΠΟΤΕ μην στριμώχνετε πολλά καλώδια μαζί και φροντίστε να ΜΗΝ έρχονται σε επαφή με τις σωληνώσεις και αἰχμηρές ακμές. Βεβαιωθείτε ότι δεν αἰκείται εξωτερική πίεση στις συνδέσεις των ακροδεκτών.
• Γειώστε απαραιτήτως τα καλώδια. ΜΗΝ γειώνετε τη μονάδα σε σωλήνες ύδρευσης; σε απορροφητή υπέρτασης ή σε γείωση τηλεφωνικής γραμμής. Ανεπαρκής γείωση μπορεί να προκαλέσει ηλεκτροπληξία.
• Χρησιμοποιήστε ένα αποκλειστικό κύκλωμα ισχύος, ΠΟΤΕ μην χρησιμοποιείτε παροχή ρεύματος που χρησιμοποιείται από άλλη συοκευή.
• Εγκαταστήστε τις απαιτούμενες ασφάλειες ή τους διακόπτες ασφαλείας.
• Εγκαταστήστε έναν διακόπτη διαρροής προς τη γη. Σε αντίθετη περίπτωση, ενδέχεται να προκληθεί ηλεκτροπληξία ή πυρκαγιά.
• Κατά την εγκατάσταση του διακόττη διαρροής προς τη γη, βεβαιωθείτε ότι είναι συμβατός με τον inverter (ανθεκτικός σε ηλεκτρικό θόρυβο υψηλής συχνότητας), ώστε να αποφύγετε την ακούσια ενεργοποίηση του διακόττη διαρροής προς τη γη.

ΕΙΔΟΠΟΙΗΣΗ

Ο εξοπλισμός που περιγράφεται σε αυτό το εγχειρίδιο μπορεί να προκαλέσει ηλεκτρονικά παράστα από παριδισχυνότητα. Ο εξοπλισμός είναι συμβατός με τις προδιαγραφές που έχουν σχεδιαστεί για εύλογη προστασία κατά τέτων παρεμβολών. Εντούτος, δεν παρέχεται εγγύση τόι δη θα προκληθούν παρεμβολές σε κάτοια συγκεκριμένη εγκατάσταση.

Γι' αυτό συνιστάται να εγκαταστήσετε τον εξοπλισμό και τα ηλεκτρικά καλώδια, τηρώντας τις κατάλληλες αποστάσεις από στερεοφωνικό εξοπλισμό, υπολογιστές κ.λπ.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Όλες οι καλωδιώσεις και τα εξαρτήματα στον χώρο εγκατάστασης ΠΡΕΠΕΙ να εγκατασταθούν από αδειοδοτημένο ηλεκτρολόγο και ΠΡΕΠΕΙ να συμμορφώνονται με την ισχύουσα νομοθεσία.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Στη αταθερή καλωδίωση ΠΡΕΠΕΙ να ενσωματώνεται γενικός διακόπτης ή άλλο μέσο απόζευξης, με διαχωρισμό επαφής σε όλους τους πόλους, σε συμμόρφωση με την ισχύουσα νομοθεσία.

Ηλεκτρικά χαρακτηριστικά

	FWE-D
Φάση	1N~
Συχνότητα	50 Hz
Διακύμανση τάσης	220~240 V
Λνοχή τάσης	± 10%
Μέγιστη ένταση ρεύματος λειτουργίας	0,46 A
Ασφάλεια υπερέντασης	16 A

Προδιαγραφές για καλωδίωση στο χώρο εγκατάστασης

	Kalwódio	Mėyεθος (mm3)	Mήκος
Kalwódiωσητροφοδοσίας	H05VV-U3G(※2)	Σύμφωνα μειην ισχύουσανομοθεσία ≤4,0	—
Kalwódiωσητηλεχειριστηρίου καιεπικοινωνίαςμονάδας	Θωρακισμένοςkalwódio 2αγωγών(2)	0.75~1.25	≤500 m(2)

Μόνο σε περίπτωση προστατευμένων σωληνώσεων. Αν δεν υπάρχει προστασία, χρησιμοποιήστε H07RN-F.
15: Перáste tvv ηλεκτρική καλωδίωση μέσα από αγωγό, για προσταοία από εξωτερικές δυνάρεις.
13) Χρησιμοποήστε διπλό μονωμένο καλώδιο για το ιπλεχειριστήριο (πάχος θωράκιοης ≥1 mm) ή περάστε τα καλώδια μέσα από τοίχο ή αγωνό, ώστε ο χρήστης να μην μπορεί να ερθει σε επαφή με αυτά.
To μήκος θα είναι τα συνολικό μήκος του συστήματος σε ανάπτυξη με σμαδικό έλεγχο.

5 Εγκατάσταση

5.1 Στερέωση της κλιματιστικής μονάδας

ΠΛΗΡΟΦΟΡΙΕΣ

Το κενά μεταξύ της οροφής και της μονάδας θα πρέπει να είναι ≥10 mm και α χώρος αναρρόφησης πρέπει να είναι ≥150 mm.

ΠΛΗΡΟΦΟΡΙΕΣ

Ολα τα παραπάνω εξαρτήματα προμηθεύονται από το εμπόριο. Για εγκατάσταση διαφορετική από την τυπική εγκατάσταση, επικοινωνήστε με τον τοπικό αντιπρόσωπο για συμβουλές.

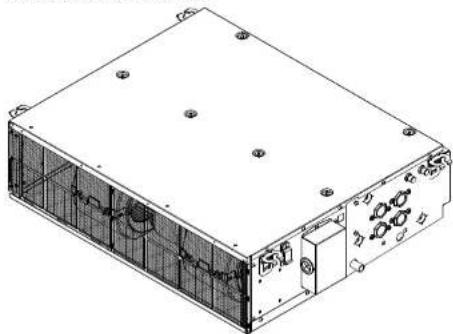

5.1.1 Οριζόντια εγκατάσταση

1 Διαμορφώστε το απαραίτητο άνοιγμα στην οροφή για την εγκατάσταση σε κατάλληλη θέση.

Ισως χρειαστεί να ενισχύσετε τον σκελετό της ψευδοροφής ώστε να διατηρείται οριζόντια και να μην προκαλούνται κραδασμοί. Συμβουλευτείτε τον κατασκευαστή για λεπτομέρειες.

5 Εγκατάσταση

2 Τοποθείηστα τε πμοπλόνια ανάρτησης. Χρησιμοποιήστε πμοπλόνια μεγέθους W3/8 ή M10. Χρησιμοποιήστε άγκιστρα για της υπάρχουσες οροφές και όπτα ή αντίστοιχα άγκιστρα ή άλλα παρεχύμενα εξαρτήματα του εμποριου για νέες οροφές, ώστε να ενισχύστετε την οροφή για να αντέχει το βάρος της μονάδας. Ανατρέξετε σε αυτό για να ελέγξετε τα στημεία, για τα αποία απαιτείαι ενιάχωη. Προσαρμόστε την απόσταση από την οροφή, προτού συνεχύστε.

a b c d e

a Πλάκο οροφής
b Aykiotro
ε Μακρύ παξιμάδι ή περιστρεφόμενο κομβίο
d Μπουλόνι ανάρτησης
e Ψευδοροφή

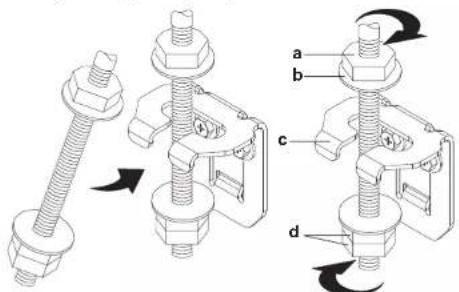

3 Εγκαταστήστε προσωρινά την μονάδα.

Συνδέστε τον βραχίανα ανάρτησης στο μπουλόνι ανάρτησης. Στερεώστε την μονάδα με ασφάλεια.

a Παξμάδι (του εμπορίου)
b Робела (опо то емпорю)
c Braxiovas avaptnons
d Διπλό ποξιμάδι (του εμπορίου)

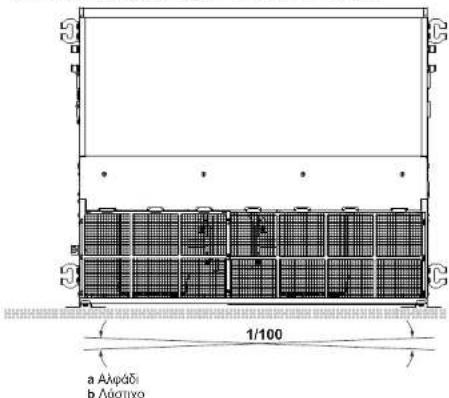

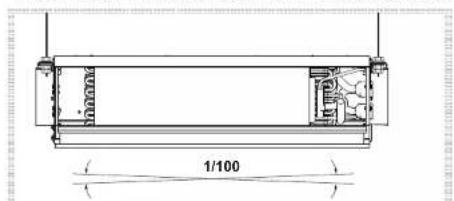

4 Προσαρμόστε τη μονάδα στη σωστή θέση για την εγκατάσταση.

1/100

5 Ελέγξτε αν η μονάδα είναι σε οριζόντια θέση.

Μην εγκαθιστάτε τη μονάδα υπό γωνία. Εάν η μονάδα γέρνει ανίθετα από την κατεύθυνση της ροής του συμπυκνώματας (η πλευρά της σωλήνωσης αποστράγγισης είναι ανυψωμένη), θα στάζει νερό.

Ελέγξτε αν η μονάδα είναι οριζόντια και στις 4 γωνίες, χρησιμοποιώντας αλφάδι νερού ή αλφαδολάστιχο.

a Αλατιχο b Αλφόδι

5.1.2 Κατακόρυφη εγκατάσταση

ΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ ασκείτε υπερβολική δύναμη κατά τη σύνδεση των σωληνώσεων. Παραμορφωμένες σωληνώσεις ενδέχεται να προκαλέσουν δυσλειτουργία της μονάδας. Βεβαιωθείτε ότι η ροπή σύσφιξης είναι 3 Ν·m για όλες τις βίδες.

ΕΙΔΟΠΟΙΗΣΗ

Το κιτ προαιρετικών εξαρτημάτων για την κατακόρυφη εγκατάσταση της μονάδας (ESFH01DS) θα πρέπει να διατεθεί από τατικά αντιπρόσωπα.

1 Εγκαταστήστε προσωρινά την μονάδα.

Εγκαταστήστε τη μονάδα στο δάπεδο με ποδαρικά εγκατάστασης. Βεβαιωθείτε ότι έχετε τοποθετήσει τη μονάδα στο δάπεδο με αφαλή τρόπο. Αν υπάρχει κίνδυνος ανατροπής της μονάδας, στερεώστε τη στο δάπεδο με βίδες στις οπές των ποδαρικών εγκατάστασης.

2 Ρυθμίστε τη μονάδα στη σωστή θέση για εγκατάσταση.

a Αλφάδι b Λάστιχο 1/100

3 Ελέγξτε αν η μονάδα είναι σε οριζόντια θέση.

Μην εγκαθιστάτε τη μονάδα υπό γωνία. Εάν η μονάδα γέρνει αντίθετα από την κατεύθυνση της ροής του συμπυκνώματος (η πλευρά της σωλήνωσης αποστράγγισης είναι ανυψωμένη), θα στάζει νερό.

Ελέγξετε αν η μονάδα είναι οριζάντια και στις τέσσερις γωνίες, χρησιμοποιώντας αλφάδι νερού ή αλφαδολάστιχο.

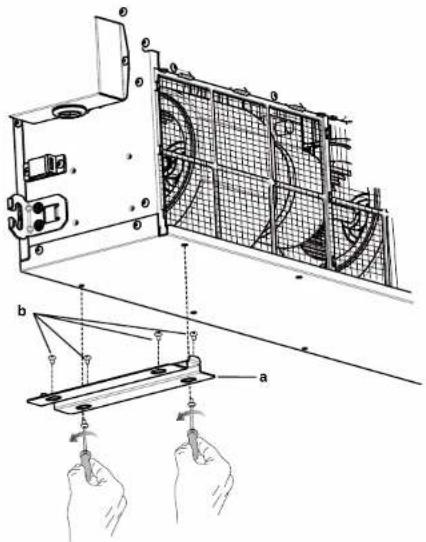

5.2 Αλλαγή από οριζόντια σε κατακόρυφη εγκατάσταση

ΠΡΟΣΟΧΗ

Βεβαιωθείτε ότι η μονάδα είναι αλφαδιασμένη σε όλες τις διευθύνσεις.

Σε περίπτωση αλλαγής από οριζόντια σε κατακόρυφη εγκατάσταση, ακολουθήστε τις εξής οδηγίες.

1 Αφαιρέστε το φίλτρο αέρα.

2 Αφαιρέστε τις βίδες του καλύμματος συντήρησης και αφαιρέστε το κάλυμμα από τη μανάδα.

3 Εισαγάγετε το στήριγμα από καυτσούκ (περιλαμβάνεται στο προαιρετικό κιτ) στον ελεύθερο χώρο μεταξύ της πλευρικής πλάκας και των φλαντζών στο κάτω μέρος.
4 Επανατοποθετήστε το κάλυμμα συντήρησης που έχει αφαιρεθεί στην κάτω πλευρά.
5 Συνδέστε 2 ποδαρικά εγκατάστασης από το προαιρετικό κιτ κατακόρυφης εγκατάστασης στο κάλυμμα συντήρησης με τις 4 βίδες από το προαιρετικό κιτ.
6 Επανατοποθετήστε το φίλτρο αέρα στον οδηγό φίλτρου του καλύμματος συντήρησης.
7 Η μονάδα είναι έτοιμη για κατακόρυφη εγκατάσταση.

α Φίλτρο αέρα
b Κάλυμμα συντήρησης
с Подаріка еуката́стапіс
d Biδεc
e Φίλτρο αέρα

5.3 Σύνδεση των σωληνώσεων νερού

ΕΙΔΟΠΟΙΗΣΗ

Μην εξασκείτε υπερβολική δύναμη κατά τη σύνδεση των σωληνώσεων. Αυτό μπορεί να προκαλέσει παραμόρφωση των σωληνώσεων της μονάδας. Παραμορφωμένες σωληνώσεις ενδέχεται να προκαλέσουν δυαλεπουργία της μονάδας.

ΠΡΟΣΟΧΗ

Οα πρέπει να χροσιμοποιούνται πάντα βαλβίδες για τον έλεγχο της κυκλοφορίας νερού στη μονάδα. Η βαλβίδα θα πρέπει να είναι τύπου ΝС (κανονικά κλειστή) ώστε οι βαλβίδες να κλείνουν όταν η μονάδα δεν βρίσκεται σε λειτουργία. Με αυτόν τον τρότο αποτρέτεται η παραγωγή νερού συμπύκνωσης.

5.3.1 Για να συνδέσετε τις σωληνώσεις νερού

1 Συνδέστε τις συνδέσεις εισόδου και εξόδου νερού της κλιματιστικής μονάδας στις σωληνώσεις νερού.

a Σύνδεση σωλήνα αποστράγγισης (3/4" αροενικό)
b Εισοδος κρύου νερού (3/4" θηλυκό BSP)
ε Έξοδος κρύου νερού (3/4" θηλυκό BSP)
d Είσοδος νερού θέρμανσης (3/4" θηλυκό BSP)
e 'Εξοδος νερού θέρμανσης (3/4" θηλυκό BSP)
g Báva εξαέρωσης

Παρατήρηση: Χρησιμοποιήστε σωλήνα 3/4" με αρσενικό σπείρωμα BSP σε περίπτωση απευθείας σύνδεσης με τη μονάδα.

2 Ολόκληρο το κύκλωμα νερού, συμπεριλαμβανομένων όλων των σωληνώσεων, θα πρέτει να μονωθεί για να αποφευχθεί η συμπύκνωση και η μειωμένη απόδοση.

5.3.2 Για να πληρώσετε το κύκλωμα νερού

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι η ποιότητα του νερού συμμορφώνεται με την Οδηγία 98/83/ΕΚ της ΕΕ.

ΕΙΔΟΠΟΙΗΣΗ

• Η παρουσία σέρα στο κύκλωμα νερού μπορεί να πρακαλέσει δυαλειπουργίες. Κατά την πλήρωση, ενδέχεται να μην είναι δυνατή η αφαίρεση όλου του σέρα από το κύκλωμα. Ο εάρες που απομένει θα αφαιρεδεί μέσω των βαλβίζων αυτόματης εξάερωσης τις πρώτες ώρες λειπουργίας του συστήματος. Ενδέχομένως, αργότερα να χρειαστεί συμπλήρωματική πλήρωση με νερό.

- Για να εξαερώσετε το σύστημα, χρησιμοποιήστε την είδική λειπουργία, όπως περιγράφεται στην ενότητα "6 Θέση σε λειπουργία" στη σελίδα 121.

1 Ανοίξτε το καπάκι.

2 Πέστε τη βάνα εκτάνωσης πίεσης για εξαέρωση από το(α) κύκλωμα(τα) νερού της μονάδας.

1. Kleiste to kappaki.

5 Εγκατάσταση

4 Ενδεχομένως, αργότερα να χρειαστεί συμπληρωματική πλήρωση με νερό (αλλά ποτέ μέσω της βαλβίδας εξαέρωσης).

a b c

a Εξαέρωση b Βάνα εκτόνωσης πίεοης c Καπάκι

5.4 Σύνδεση της ηλεκτρικής καλωδίωσης

5.4.1 Πληροφορίες για τη σύνδεση των ηλεκτρικών καλωδίων

Τυπική ροή εργασίας

Η σύνδεση της ηλεκτρικής καλωδίωσης συνήθως αποτελείται από τα εξής στάδια:

1 Βεβαιωθείτε ότι το σύστημα ηλεκτρικής παροχής συμμορφώνεται με τις ηλεκτρολογικές προδιαγραφές των μονάδων.

2 Σύνδεση της ηλεκτρικής καλωδίωσης στην κλιματιστική μονάδα.

3 Αλλαγή της διεύθυνσης της ηλεκτρικής καλωδίωσης (αν εφαρμόζεται).

5.4.2 Οδηγίες για τη σύνδεση των ηλεκτρικών καλωδίων

Όταν συνδέετε καλώδια ίδιου διαμετρήματος, πρέπει να τα συνδέετε σύμφωνα με την παρακάτω εικόνα.

Τηρείτε τις σημειώσεις που αναφέρονται παρακάτω κατά τη σύνδεση των ηλεκτρικών καλωδιώσεων.

- Μη συνδέετε καλώδια διαφορετικού διαμετρήματος στον ίδιο ακροδέκτη τροφοδοσίας. Τυχόν χαλάρωση των συνδέσμων μπορεί να οδηγήσει σε υπερθέρμανση.

- Μην συνδέετε καλώδια διαφορετικού διαμετρήματος με τον ίδιο ακροδέκτη γείωσης. Τυχόν χαλάρωση των συνδέσμων μπορεί να επηρεάσει την προστασία.

- Χρησιμοποιήστε το καθορισμένο ηλεκτρικό καλώδιο (ανατρέξτε στην ενότητα "Προδιαγραφές για καλωδίωση στο χώρο εγκατάστασης" στη σελίδα 114). Συνδέστε το καλώδιο καλά στον ακροδέκτη. Χρησιμοποιήστε την κατάλληλη ποτή σύσφίξης (N·m).

- Ροπή σύσφιξης μπλοκ ακροδεκτών παροχής ρεύματος: 1,44\~1,88 N·m.

- Διατηρείτε την καλωδίωση σύτακτη ώστε τα καλώδια να μην παρεμποδίζουν άλλον εξοπλισμό και να μην πίεζουν το κάλυμμα των ακροδεκτών ώστε να ανοίξει. Βεβαιωδείτε ότι το κάλυμμα κλείνει καλά. Τυχόν ατελείς συνδέσεις μπορεί να προκαλέσουν υπερθέρμανοη και, στη χειρότερη περίπτωση. ηλεκτροπληξία ή πυρκογιά.

5.4.3 Για να συνδέσετε την ηλεκτρική

καλωδίωση στην κλιματιστική μονάδα

Συμβουλευτείτε το αυτοκόλλητο διάγραμμα καλωδίωσης στο κάλυμμα των ακροδεκτών.

ΕΙΔΟΠΟΙΗΣΗ

- Ακολουθήστε το διάγραμμα καλωδίωσης (παρέχεται με τη μονάδα, στο εσωτερικό του καλύμματος του ηλεκτρικού πίνακα).

- Βεβαιωθείτε ότι η καλωδίωση ΔΕΝ παρεμποδίζει την κατάλληλη επανατοποθέτηση του καλύμματος συντήρησης.

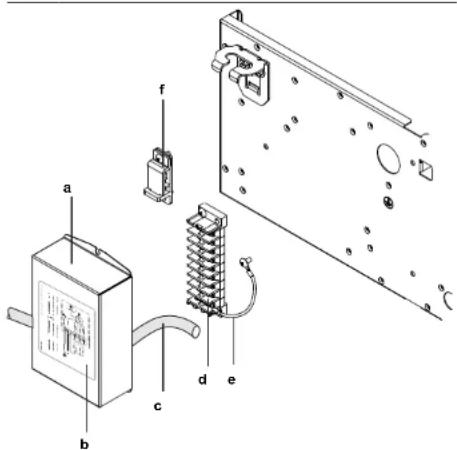

α Κάλυμμα ακροδεκτών

b Autokóllnto

c Καλώδιο παροχής ρεύματος

f Διάταξη συγκράτηση καλωδίων

1 Αφαιρέστε το κάλυμμα ακροδεκτών και τη διάταξη συγκράτησης καλωδίων από τη μονάδα.

2 Συνδέστε το καλώδιο παροχής ρεύματος στην πλακέτα ακροδεκτών.

3 Στερεώστε το καλώδιο παροχής ρεύματος με τη διάταξη συγκράτησης καλωδίων.

4 Επανατοποθετήστε τα κάλυμμα των ακροδεκτών στη μονάδα.

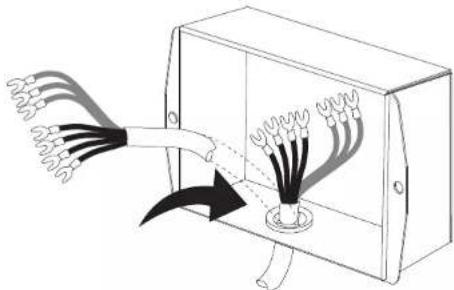

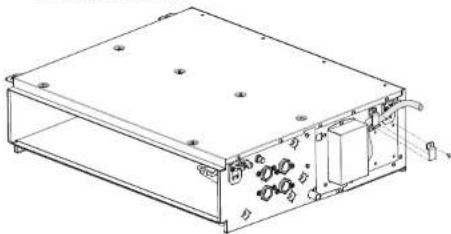

5.4.4 Για να αλλάξετε τη διεύθυνση της ηλεκτρικής καλωδίωσης

ΕΙΔΟΠΟΙΗΣΗ

Η ηλεκτρική καλωδίωση μπορεί να αλλάξει στην αντίθετη πλευρά στον χώρο εγκατάστασης.

ΕΙΔΟΠΟΙΗΣΗ

Προσέξτε να μην μαγκώσετε καλώδια κατά τη σύνδεση του καλύμματος των ακροδεκτών.

5 Εγκατάσταση

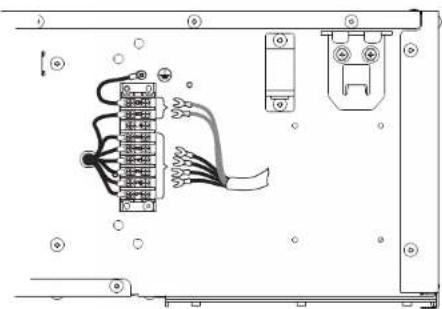

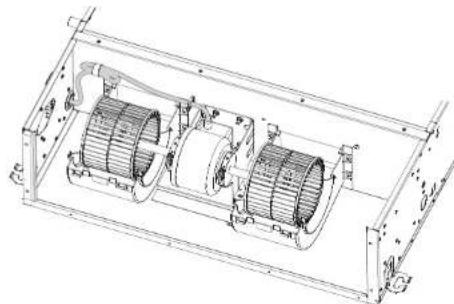

1 Αφαιρέστε το κάλυμμα των ακροδεκτών, τον ακροδέκτη, τον σφιγκτήρα του καλωδίου, το καλώδιο γείωσης και τα καλώδια του μοτέρ του ανεριστήρα.

2 Ελευθερώστε τα καλώδια του μοτέρ του ανεμιστήρα από τους σφιγκτήρες των καλωδίων.

3 Αλλάξτε την κατεύθυνση των καλωδίων του μοτέρ του ανεμιστήρα.

4 Στερεώστε τα καλώδια στην πλάκα διαχωρισμού. Βεβαιωθείτε ότι τα μη χρησιμοποιούμενα καλώδια στερεώνονται καλά με σφιγκτήρα καλωδίων στη νέα θέση.

5 Στερεώστε τα εξαρτήματα που έχουν αφαιρεθεί στη μονάδα.

6 Εγκαταστήστε την υποδοχή καλωδίου που έχει αφαιρεθεί για να στερεώσετε το καλώδιο.

5.5 Σύνδεση της σωλήνωσης αποστράγγισης

5.5.1 Για να εγκαταστήσετε τη σωλήνωση αποστράγγισης στη μονάδα

Οριζόντια εγκατάσταση

Κατακόρυφη εγκατάσταση

a Pôßdôs ανάρτησης
b kliση ≥1/100

Διατηρείτε τη σωλήνωση όσο το δυνατόν πιο κοντή και γείρετέ την προς τα κάτω με κλίση τουλάχιστον 1/100, ώστε να μην μένει παγιδευμένος αέρας μέσα στο σωλήνα.

5.5.2 Για να συνδέσετε τη σωλήνωση αποστράγγισης

Αφού ολακληρωθούν οι εργασίες σωληνώσεων αποστράγγισης, ελέγξτε εάν η αποστράγγιση πραγματοποιείται με οραλή ροή.

1 Προσθέστε περίπου 1 λίτρο νερού σταδιακά, μέσω της εξάδου αέρα.

a Πλαστική φιάλη νερού b Υποδοχή αποστράγγισης

a b c d

a Εξογωγή αέρα
b Φορητή αντλία
c KouBàc
d Υποδοχή απαστράγγισης

2 Ελέγξτε τη ροή αποστράγγισης και επίβεβαιώστε τη λειτουργία της αποστράγγισης κοιτάζοντας την υποδοχή αποστράγγισης.

6 Αρχική εκκίνηση

Προμηθεύστε δεδομένα οικολογικού σχεδιασμού σύμφωνα με την (ΕΕ) 2016/2281 στον πελάτη. Αυτά τα δεδομένα μπορούν να βρεθούν στον οδηγό αναφοράς του τεχνικού εγκατάστασης ή μέσω του ιστότοπου Daikin.

ΕΙΔΟΠΟΙΗΣΗ

Na λειτουργείτε ΠΑΝΤΑ τη μονάδα με θερμίστορ ή/και αισθητήρες/διακόπτες πίεσης. Σε ΑΝΤΙΘΕΤΗ περίπτωση, μπορεί να καεί ο συμπιεστής.

6.1 Εκτέλεση μιας δοκιμαστικής λειτουργίας

Μετά από την εγκατάσταση, ο τεχνικός εγκατάστασης υποχρεούται να επαληθεύσει τη σωστή λειτουργία. Εάν κάτι δεν πάει καλά στη μονάδα και δεν λειτουργεί, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

ΕΙΔΟΠΟΙΗΣΗ

Μην διακόπτετε τη δοκιμαστική λειτουργία.

ΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ προσταθήσετε να αποσυναρμολογήσετε μόνοι σας το σύστημα: η αποσυναρμολόγηση του συστήματος, ο χειρισήφός του φυκτικού, του λαδιού και των άλλων τημάτων ΠΡΕΠΕΙ να συμμαρφώνονται με την ισχύουσα νομοδεσία. Οι μονάδες ΠΡΕΠΕΙ να υποβάλλονται σε επεξεργασία σε ειδική εγκατάσταση επεξεργασίας για επανοχρησιμοτοίησης, ανακύκλωση και ανάκτηση.

7 Συντήρηση και σέρβις

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Λάβετε επαρκή μέτρα ώστε να αποτρέψετε τη χρήση της μονάδας ως φωλιάς από μικρά ζώα. Εάν μικρά ζώα έλθουν σε επαφή με ηλεκτροφόρα τμήματα ενδέχεται να προκληθεί δυσλειτουργία, καπνός ή πυρκαγία.

Χρησιμοποιήστε κατάλληλο εργαλείο για την αφαίρεση των βιδών. Το προϊόν μπορεί να αποσυναρμολογηθεί όπως φαίνεται παρακάτω.

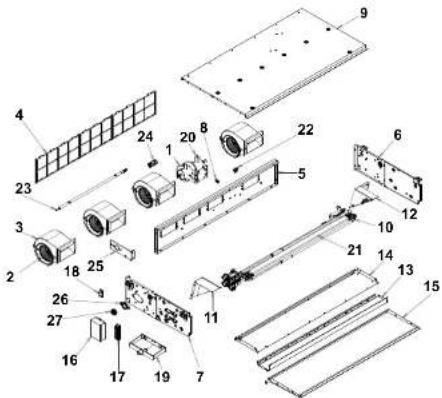

FWE-D Λίστα οδηγιών ανακύκλωσης
Υλικά Στοιχείο
Ηλεκτρικό εξάρτημα (μοτέρ ανεμιστήρα + πυκνωτής)	1
Αλουμίνιο (πτερύγιο) + χαλκός (σωλήνας) + γαλβανισμένος χάλυβας (πλάκα) + ορείχαλκος	10
Πλαστικό 2, 18, 8, 22, 27
Πλαστικό + μέταλλο 3, 17, 24
Πλαστικό (σκελετός) + πλαστικό (πλέγμα)	4
Γαλβανισμένος χάλυβας 5, 9, 13,	14, 16, 20, 23, 25, 26
Γαλβανισμένος χάλυβας + αφρός πλαστικού	6, 7, 11, 12, 15, 19
Πλαστικός αφρός 21

6.2 Λίστα ελέγχου πριν την έναρξη λειτουργίας

Μετά από την εγκατάσταση της μονάδας, ελέγξετα αρχικά τα στοιχεία που αναγράφονται παρακάτω. Μόλις εξασφαλιστεί η ικανοποίηση όλων των ελέγχων, η μονάδα πρέπει να κλείσει. Ενεργοποιήστε τη μονάδα αφού την κλείσετε.

□	ΕγκατάστασηΒεβαινθείτε ότι η μονάδα είναι σωτά εγκατεστημένη για να αποφύγετε ασυνήθιστους Βορύβους και κραδασμούς κατά την εκκίνησή της.
□	ΑποστράγγισηΒεβαινθείτε ότι η αποστράγγιση ρέει απρόσκοπτα.Πίθανή συνέπεια: Μπορεί να στάζει νερό συμπύκνωσης.
□	Τάση παροχής ρεύματοςΕλέγξτε την τάση παροχής ρεύματος στον τοπικό πίνακα παροχής. Η τάση ΠΡΕΠΕΙ ΝΑ αντιστοιχεί ατην τάση που επισημαίνεται στην ετικέτα επάνω στη μονάδα.

	Σύνδεση γείωσηςΒεβαιώθείτε ότι οι αγωγοί γείωσης έχουν συνδεθεί σωστά και ότι οι ακροδέκτες γείωσης έχουν βιδωθεί σφιχτά.
	Ασφάλειες, ασφαλειοδιακόπτες ή προστατευτικές διατάξειςΒεβαιώθείτε ότι οι ασφάλειες, οι ασφαλειοδιακόπτες ή οι τοττικά εγκαταστημένες διατάξεις προστασίας είναι του μεγέθους και τύπου που περιγρώφεται στο κεράλασι "4.4 Προετοιμασία των ηλεκτρικών καλωδιώσεων" στη σελίδα 114. Βεβαιώθείτε ότι καμία ασφάλεια ή προστατευτική διατάξη δεν έχει παρακαμφθεί.
	Εσωτερική καλωδίωσηΚάντε έναν οπτικό έλεγχο του κουπού ηλεκτρικών εξαρτημάτων και του εσωτερικού της μονάδας για χαλαρές συνδέσεις ή ηλεκτρικά εξαρτήματα που έχουν υποστεί βλάβη.
	Ελαττωματικός εξοπτλισμόςΕλέγζε το εσωτερικό της μονάδας για ελαττωματικά στοιχεία ή για παραμορφωμένους σωλήνες.
	Είσοδος/έξοδος αέραΒεβαιώθείτε ότι η είσαδος και η έξοδος αέρα της μονάδας ΔΕΝ εμποδίζεται από χαρτιά, χαρτόνια και άλλα υλικά.

7

Συντήρηση και σέρβις

ΕΙΔΟΠΟΙΗΣΗ

Η συντήρηση ΠΡΕΠΕΙ να γίνεται από εξουσιοδοτημένο τεχνικό εγκατάστασης ή τεχνικό σέρβις.

Συνιστούμε την πραγματοποίηση συντήρησης τουλάχιστον μία φορά το χρόνο. Παρόλα αυτά, η ισχύουσα νομοθεσία μπορεί να απαιτεί συχνότερη συντήρηση.

7.1 Για να καθαρίσετε το φίλτρο αέρα

Πότε

• Καθαρίζετε κάθε 6 μήνες. Εάν ο αέρας στον χώρο είναι εξαιρετικά επιβαρυμένος, αυξήστε τη συχνότητα καθαρισμού.
• Αν γίνει αδύνατος ο καθαρισμός των ακαθαρσιών, αλλάξτε το φίλτρο αέρα με γνήσιο εξοπλισμό.

Πως

1 Απενεργοποιήστε την παροχή ρεύματος.
2 To φίλτρο αέρα μπορεί να εγκατασταθεί σε 1 ή 2 θέσεις σε αυτό το προϊόν (πλάι και κάτω μέρος). Αφαιρέστε το φίλτρο σύροντας, όπως φαίνεται παρακάτω.

Οριζόντια εγκατάσταση

Αφαιρέστε το φίλτρο σύροντας.

Εγχειρίδιο εγκατάστασης

DAIKIN

FWE03\~11D

Κλιματιστικές μονάδες 3P443944-5E - 2019.09

7 Συντήρηση και σέρβις

Κατακόρυφη εγκατάσταση
Σπρώξτε τις γλωπίδες στο φίλτρο και τραβήξτε το προς τα πίσω.

3 Χρησιμοποιήστε μια ηλεκτρική σκούπα ή πλύνετε το φίλτρο αέρα με νερά. Όταν το φίλτρο αέρα είναι πιολύ βρώμικο, χρησιμοποιήστε μια μαλακή βούρτσα και ένα ουδέτερο απορρυπαντικό.

4 Επανατοποθετήστε το φίλτρο αέρα στην αρχική του θέση.

8 Τεχνικά χαρακτηριστικά

8 Τεχνικά χαρακτηριστικά

- Υποσύνολο των τελευταίων τεχνικών δεδομένων υπάρχει στην περιφερειακή ιστοσελίδα Daikin (δημόσια προσβάσιμη).

- Το πλήρες σετ των τελευταίων τεχνικών δεδομένων υπάρχει στην Daikin Business Portal (απαιτείται έλεγχος ταυτότητας).

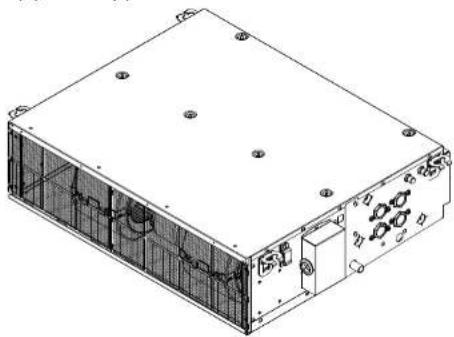

8.1 Διαστάσεις
Οριζόντια άποψη

Εγχειρίδιο εγκατάστασης

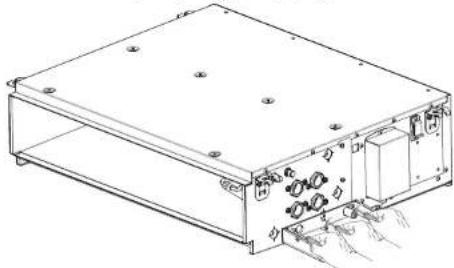

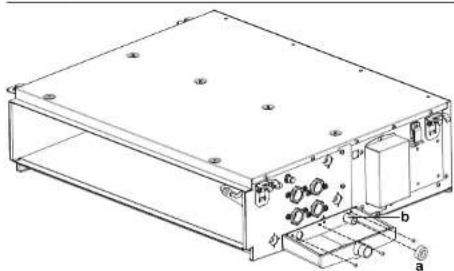

Ρυθμιζόμενη λεκάνη αποστράγγισης (οριζόντια)

ΠΡΟΣΟΧΗ

Βεβαιώθετε ότι έχετε συνδέσει το λάστικο της υποδοχής αποστράγγισης μετά από την εγκατάσταση της επιπρόσθετης λεκώνης αποστράγγισης. Διαφορετικά, η συμπύκωνση στην κύρια μονάδα ή στους σωλήγες νερού. αι ακαθαραίες στο φίκτρο αέρα ή α ποκλεισμός της αποστράγγισης ενδέχεται να προκαλέσουν την εμφάνιση σταγόνων και να αλλοιώσουν ή να φθείρουν το εν λόγω αντικέμενο.

α Λύστιχο υποδοχής αποστράνγισης
b Επιπρόσθετη υποδοχή αποστράγγιοης

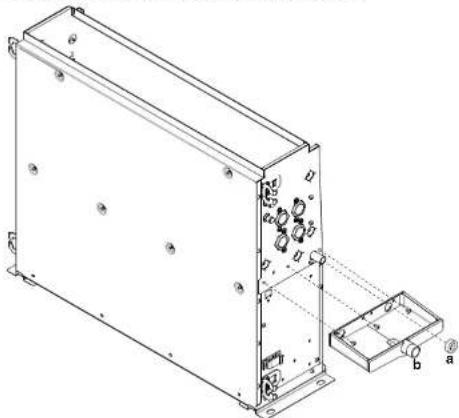

Ρυθμιζόμενη λεκάνη αποστράγγισης (κατακόρυφο)

a Λάστιχο υποδοχής αποστράγγισης
b Επιπρόσθετη υποδοχή αποστράγγισης

8 Τεχνικά χαρακτηριστικά

8.2 Διάγραμμα καλωδίωσης

Στον ακροδέκτη

Αγγλικά Μετάφραστ
✝	Σύνδεση
Χ1Μ Κεντρικός ακροδέκτης
----	Προμήδεια από το τοπικό εμπόριο
	PCB
✝	Προστατευτική γείωση
✝	Γείωση
::■■■:	Τοπικός αγωγός

Καλώδιο κινητήρα ανεμιστήρα

WHT Λευκό

GRN Práσινο

RED Kökkivo

ORG Портокалі

BRN Kaφέ

YLW Kitpivo

BLU Mπλε

GRN/YLW Práčivo/Kítrivo

C1 Πυκνωτής

F1U Ασφάλεια

X1M Плакéta акробектών

Μ Μοτέρ ανεμιστήρα

8.3 Απαιτήσεις στοιχείων για οικολογικό σχεδιασμό

Ακολουθήστε τα βήματα που παρουσιάζονται στη συνέχεια για να δείτε τα δεδομένα Energy Label – Lot 21 της μονάδας και των συνδυασμών εξωτερικών/εσωτερικών μονάδων.

1 Ανοίξτε την ακόλουθη ιστοσελίδα: https://energylabel.daikin.eu/

2 Για να συνεχίσετε, επιλέξτε:

• «Συνέχεια σε Ευρώπη» για τη διεθνή τοποθεσία Web.
• «Άλλη χώρα» για την τοποθεσία μιας συγκεκριμένης χώρας.

Αποτέλεσμα: Κατευθύνεστε στην ιστοσελίδα «Εποχιακή απάδοση».

3 Στην ενότητα "Eco Design – Ener LOT 21", επιλέξτε

"Δημιουργία των δεδομένων σας".

Αποτέλεσμα: Οδηγείστε στην ιστοσελίδα "Εποχιακή απόδοση (LOT 21)".

4 Ακολουθήστε τις οδηγίες στην ιστοσελίδα για να επιλέξετε τη σωστή μονάδα.

Αποτέλεσμα: Μόλις ολοκληρωθεί η επιλογή, το φύλλο δεδομένων LOT 21 μπορεί να προβληθεί ως PDF ή ιστοσελίδα HTML.

ΠΛΗΡΟΦΟΡΙΕΣ

Από την ιστασελίδα που προκύπτει, μπορείτε να δείτε και άλλα έγγραφα (π.χ. εγχειρίδια, ...).

Índice

Índice
