DH24DVC - σφυρί HiKOKI - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	HiKOKI
Μοντέλο	DH24DVC
Τύπος προϊόντος	Ασύρματο σφυρί διάτρησης (σφυρί διάτρησης με μπαταρία)
Ταχύτητα χωρίς φορτίο	0 – 1250 min⁻¹
Ταχύτητα κρούσης υπό πλήρες φορτίο	0 – 5600 min⁻¹
Ικανότητα διάτρησης (σκυρόδεμα)	20 mm
Ικανότητα διάτρησης (χάλυβας)	13 mm
Ικανότητα διάτρησης (ξύλο)	27 mm
Τύπος μπαταρίας	Ni-MH 24 V, 2.0 Ah (BSH2420)
Φορτιστής	UC24SGH, τάση φόρτισης 24 V
Βάρος εργαλείου	3,6 kg
Βάρος φορτιστή	0,4 kg
Τρόποι λειτουργίας	Περιστροφή + κρούση, μόνο κρούση, μόνο περιστροφή
Παρεχόμενα αξεσουάρ	Πλαϊνή λαβή, δείκτης βάθους, φορτιστής, πλαστική θήκη, επιπλέον μπαταρία
Ασφάλεια	Συνιστάται προστασία ακοής και όρασης, βοηθητική λαβή, διακοπή σε περίπτωση υπερφόρτωσης
Συντήρηση	Καθαρισμός με στεγνό πανί, έλεγχος βιδών, επιθεώρηση ψηκτρών από εξουσιοδοτημένο κέντρο σέρβις HiKOKI
Εγγύηση	Σύμφωνα με τους εθνικούς κανονισμούς, δεν καλύπτει τη φυσιολογική φθορά ούτε την κακή χρήση
Επίπεδο θορύβου	Ακουστική πίεση 92 dB(A), ισχύς 103 dB(A)
Δονήσεις (διάτρηση σκυροδέματος)	ah,HD = 13,2 m/s², αβεβαιότητα K = 1,5 m/s²

Συχνές ερωτήσεις - DH24DVC HiKOKI

Πώς να αλλάξετε το τρυπάνι διάτρησης;

Για να αλλάξετε το τρυπάνι, τραβήξτε τελείως τον συρόμενο σύνδεσμο προς την κατεύθυνση του βέλους, στη συνέχεια βγάλτε το τρυπάνι. Για να τοποθετήσετε ένα νέο τρυπάνι, καθαρίστε το στέλεχος του τρυπανιού, εισαγάγετε το περιστρέφοντάς το στην υποδοχή εργαλείου μέχρι να ασφαλίσει και ελέγξτε ότι είναι καλά στερεωμένο τραβώντας το.

Πώς να φορτίσετε σωστά την μπαταρία;

Συνδέστε τον φορτιστή UC24SGH σε μια πρίζα. Τοποθετήστε την μπαταρία BSH2420 εντελώς μέσα στον φορτιστή. Η ενδεικτική λυχνία ανάβει κόκκινο κατά τη φόρτιση και αναβοσβήνει όταν η φόρτιση έχει ολοκληρωθεί. Η θερμοκρασία φόρτισης πρέπει να είναι μεταξύ 0°C και 40°C για αποφυγή υπερφόρτισης.

Ποια αξεσουάρ είναι συμβατά με το DH24DVC;

Τα συμβατά αξεσουάρ περιλαμβάνουν τρυπάνια SDS-plus για σκυρόδεμα, τρυπάνια με κωνικό στέλεχος, καλέμια, το τσοκ τρυπανιού (13 VLRB-D) για διάτρηση ξύλου και χάλυβα, καθώς και το αντικονικό καπάκι και τον συλλέκτη σκόνης (Β). Χρησιμοποιείτε αποκλειστικά τα αξεσουάρ που καθορίζονται από την HiKOKI.

Ποιες είναι οι σημαντικές οδηγίες ασφαλείας;

Φοράτε πάντα ωτοασπίδες και προστατευτικά ματιών, χρησιμοποιείτε την παρεχόμενη βοηθητική λαβή, μην φοράτε φαρδιά ρούχα, κρατάτε τα παιδιά μακριά και μην αφήνετε το εργαλείο χωρίς επιτήρηση. Πριν από τη διάτρηση, ελέγξτε ότι δεν υπάρχουν ηλεκτρικά καλώδια στον τοίχο. Για την μπαταρία, μην την βραχυκυκλώνετε και μην την ρίχνετε στη φωτιά.

Πώς να χρησιμοποιήσετε τη λειτουργία μόνο κρούσης;

Γυρίστε τον επιλογέα στο σημάδι T (μόνο κρούση). Τοποθετήστε μια ακμή λείανσης ή ένα κρύο καλέμι. Τοποθετήστε τον επιλογέα μεταξύ T και T για να περιστρέψετε το εργαλείο και να ρυθμίσετε τη θέση του καλεμιού, στη συνέχεια κλειδώστε γυρίζοντας τον επιλογέα στο ⬆. Χρησιμοποιήστε για ελαφριά σμίλευση, άνοιγμα αυλακώσεων ή σπάσιμο γωνιών.

Πώς να ρυθμίσετε το βάθος διάτρησης;

Χρησιμοποιήστε τον παρεχόμενο δείκτη βάθους. Χαλαρώστε το μπουλόνι κουμπί στην πλαϊνή λαβή, εισαγάγετε τον στοπ στη σχισμή σχήματος U της λαβής, ρυθμίστε τη θέση ανάλογα με το επιθυμητό βάθος και στη συνέχεια σφίξτε ξανά το μπουλόνι.

Τι να κάνετε αν η μπαταρία υπερθερμανθεί;

Εάν η μπαταρία είναι ζεστή (π.χ. μετά από παρατεταμένη χρήση ή έκθεση στον ήλιο), η ενδεικτική λυχνία του φορτιστή αναβοσβήνει ανάβοντας για 1 δευτερόλεπτο και σβήνοντας για 0,5 δευτερόλεπτο. Αφήστε την μπαταρία να κρυώσει πριν τη φόρτιση. Η ιδανική θερμοκρασία φόρτισης είναι 20-25°C.

Πώς να συντηρήσετε το εργαλείο;

Καθαρίστε το εξωτερικό με ένα στεγνό πανί ή ελαφρώς σαπουνάδα. Μην χρησιμοποιείτε διαλύτες. Ελέγχετε τακτικά το σφίξιμο όλων των βιδών. Οι ψήκτρες άνθρακα πρέπει να επιθεωρούνται και να αντικαθίστανται αποκλειστικά από ένα εξουσιοδοτημένο κέντρο σέρβις HiKOKI. Λιπάνετε το εργαλείο με το καθορισμένο λιπαντικό για να αποφύγετε το σφίξιμο.

Πού να επισκευάσετε το εργαλείο;

Αναθέστε επισκευές, τροποποιήσεις και επιθεωρήσεις σε ένα εξουσιοδοτημένο κέντρο σέρβις HiKOKI. Η διεύθυνση στη Γαλλία: Parc de l'Eglantier, 22 rue des Cerisiers, Lisses-C.E. 1541, 91015 EVRY CEDEX. Τηλ. [phone]. Χρησιμοποιείτε πάντα γνήσια ανταλλακτικά.

Ποιες είναι οι μέγιστες ικανότητες διάτρησης;

Το DH24DVC μπορεί να τρυπήσει έως 20 mm διάμετρο στο σκυρόδεμα (με τρυπάνι SDS-plus), 13 mm στο χάλυβα και 27 mm στο ξύλο. Για βίδες ξύλου, βιδώστε βίδες έως 6,2 mm διάμετρο και 40 mm μήκος. Αυτές οι τιμές δίνονται για κατάλληλα τρυπάνια.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DH24DVC HiKOKI

ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΗΛΕΚΤΡΙΚΟΥ ΕΡΓΑΛΕΙΟΥ

⚠️ ΠΡΟΣΟΧΗ

Διαθάζετε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες.

Η μη τήρηση των προειδοποιήσεων και οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό.

Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά.

Ο όρος "ηλεκτρικό εργαλείο" στις προειδοποιήσεις αναφέρεται στο ηλεκτρικό εργαλείο (με καλώδιο) που λειτουργεί στους αγωγούς ή στο ηλεκτρικό εργαλείο που λειτουργεί στη μπαταρία (χωρίς καλώδιο).

1) Ασφάλεια χώρου εργασίας

a) Διατηρείτε το χώρο εργασίας καθαρό και καλά φωτισμένο.
Σε ακατάστατες ή σκοτεινές περιοχές μπορεί να προκληθούν ατυχήματα.
b) Μην χρησιμοποιείτε τα ηλεκτρικά εργαλεία σε περιβάλλον, στο οποίο μπορεί να προκληθεί έκρηξη, όπως παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες, οι οποίοι μπορεί να αναφλέξουν τη σκόνη ή τον καπνό.
c) Κρατήστε τα παιδιά και τους παρευρισκόμενους μακριά όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο. Αν αποσπαστεί η προσοχή σας, υπάρχει κίνδυνος να χάσετε τον έλεγχο.

2) Ηλεκτρική ασφάλεια

a) Τα φις των ηλεκτρικών εργαλείων πρέπει να είναι κατάλληλα για τις πρίζες.
Μην τροποποιήσετε ποτέ το φις με οποιονδήποτε τρόπο.
Μη χρησιμοποιείτε φις προσαρμογής με γειωμένα ηλεκτρικά εργαλεία.
Τα μη τροποποιημένα φις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

b) Αποφύγετε τη σωματική επαφή με γειωμένες επιφάνειες όπως σωλήνες, θερμάστρες, μαγειρικές συσκευές και ψυγεία. Υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας όταν το σώμα σας είναι γειωμένο.

c) Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή σε συνθήκες υγρασίας. Το νερό που εισέρχεται σε ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

d) Μην ασκείτε δύναμη στο καλώδιο. Μη χρησιμοποιείτε ποτέ το καλώδιο για να μεταφέρετε, να τραθήξετε ή να βγάλετε από την πρίζα το ηλεκτρικό εργαλείο. Κρατήστε το καλώδιο μακριά από θερμότητα, λάδι, κοφτερές γωνίες και κινούμενα μέρη. Τα κατεστραμμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

e) Όταν χρησιμοποιείτε το εργαλείο σε εξωτερικό χώρο, χρησιμοποιήστε καλώδιο προέκτασης που προορίζεται για χρήση σε εξωτερικό χώρο. Ηχρήση ενός καλωδίου κατάλληλου για εξωτερικό χώρο μειώνει τον κίνδυνο ηλεκτροπληξίας.

f) Αν είναι αναπόφευκτη η λειτουργία ενός ηλεκτρικού εργαλείου σε χώρο με υγρασία, χρησιμοποιείτε διάταξη προστασίας ρεύματος διαρροής (RCD). Η χρήση της RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

3) Προσωπική ασφάλεια

a) Να είστε σε ετοιμότητα, να 6λέπετε αυτό που κάνετε και να χρησιμοποιείτε την κοινή λογική όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο.
Μη χρησιμοποιείτε ηλεκτρικά εργαλεία όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών ουσιών, οινοπνεύματος ή φαρμάκων.
Μια στιγμή απροσεξίας κατά τη χρήση ενός ηλεκτρικού εργαλείου μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό.

b) Χρησιμοποιείτε προσωπικό προστατευτικό εξοπλισμό. Φοράτε πάντα προστασία για τα μάτια. Ο προστατευτικός εξοπλισμός, όπως μάσκα για τη σκόνη, αντιολισθητικά παπούτσια, σκληρό καπέλο ή προστασία για τα αυτιά, που χρησιμοποιείται για ανάλογες συνθήκες μπορεί να μειώσει τους τραυματισμούς.

c) Προλαμβάνετε τυχόν ακούσια εκκίνηση. Βεθαιωθείτε ότι ο διακόπτης είναι σε θέση απενεργοποίησης πριν συνδέσετε τη συσκευή με πηγή ρεύματος και/ή τη θήκη της μπαταρίας, πριν σηκώσετε ή μεταφέρετε το εργαλείο. Η μεταφορά ηλεκτρικού εργαλείου με τα δάχτυλά σας στο διακόπτη ή η ηλεκτροδότηση ηλεκτρικού εργαλείου με ενεργοποιημένο το διακόπτη μπορεί να προκαλέσουν ατυχήματα.

d) Να αφαιρείτε τυχόν κλειδιά ρυθμιζόμενου ανοίγματος ή τα απλά κλειδιά πριν θέσετε σε λειτουργία το ηλεκτρικό εργαλείο.

'Ενα απλό κλειδί ή ένα κλειδί ρυθμιζόμενου ανοίγματος που είναι προσαρτημένο σε περιστρεφόμενο εξάρτημα του ηλεκτρικού εργαλείου μπορεί να προκαλέσει προσωπικό τραυματισμό.

e) Μην τεντώνεστε. Να διατηρείτε πάντοτε το κατάλληλο πάτημα και την ισορροπία σας. Με αυτόν τον τρόπο μπορείτε να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις.

f) Να είστε ντυμένοι κατάλληλά. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Να κρατάτε τα μαλλιά σας, τα ρούχα σας και τα γάντια σας μακριά από κινούμενα μέρη. Τα φαρδιά ρούχα, τα κοσμήματα και τα μακριά μαλλιά μπορεί να πιαστούν σε κινούμενα μέρη.

g) Αν παρέχονται εξαρτήματα για τη σύνδεση συσκευών εξαγωγής και συλλογής σκόνης, να θεθαιώνεστε ότι είναι συνδεδεμένα και χρησιμοποιούνται με το σωστό τρόπο. Η χρήση συλλέκτη σκόνης μειώνει τους κινδύνους που προέρχονται από τη σκόνη.

4) Χρήση και φροντίδα ηλεκτρικών εργαλείων

a) Μην ασκείτε δύναμη στο ηλεκτρικό εργαλείο. Να χρησιμοποιείτε το ηλεκτρικό εργαλείο που είναι κατάλληλο για το είδος της εργασίας που εκτελείτε. Το κατάλληλο ηλεκτρικό εργαλείο θα εκτελέσει την εργασία καλύτερα και με μεγαλύτερη ασφάλεια με τον τρόπο που σχεδιάστηκε.

b) Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο αν ο διακόπτης λειτουργίας δεν ανοίγει και δεν κλείνει. Ένα ηλεκτρικό εργαλείο που δεν ελέγχεται από το διακόπτη λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί.

c) Αποσυνδέετε το θύσμα από την πηγή ισχύος και/ή τη θήκη μπαταρίας από το ηλεκτρικό εργαλείο πριν προθείτε σε ρυθμίσεις, αλλαγή εξαρτήματος ή αποθήκευση του ηλεκτρικού εργαλείου.

Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο να ξεκινήσει το ηλεκτρικό εργαλείο κατά λάθος.

d) Αποθηκεύετε τα εργαλεία που δεν χρησιμοποιείτε μακριά από παιδιά και μην αφήνετε τα άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή με αυτές τις οδηγίες να χρησιμοποιούν το ηλεκτρικό εργαλείο.

Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια μη εκπαίδευμένων ατόμων.

e) Συντηρείτε τα ηλεκτρικά εργαλεία. Να ελέγχετε την ευθυγράμμισή τους ή το μπλοκάρισμα των κινούμενων μερών, τη θραύση των εξαρτημάτων και οποιαδήποτε άλλη κατάσταση που ενδέχεται να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου. Σε περίπτωση θλάθης, το ηλεκτρικό εργαλείο πρέπει να επισκευαστεί πριν χρησιμοποιηθεί.

Πολλά ατυχήματα προκαλούνται από ηλεκτρικά εργαλεία που δεν έχουν συντηρηθεί σωστά.

f) Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά.

Τα κατάλληλα συντηρημένα εργαλεία κοπήσ με κοφτερέσ γωνίεσ μπλοκάρουν πιο δύσκολα και ελέγχονται πιο εύκολα.

g) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα εξαρτήματα και τα μέρη κ.τ.λ. σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την εργασία που θα εκτελέσετε.

Η χρήση του ηλεκτρικού εργαλείου για εργασίεσ πέρα από εκείνεσ για τισ οποίεσ προορίζεται, ενδέχεται να δημιουργήσει κινδύνουσ.

5) Εργαλείο μπαταρίας – χρήση και φροντίδα

a) Η επαναφόρτιση να πραγματοποιείται μόνο μέσω του φορτιστή που έχει καθοριστεί από τον κατασκευαστή.

Ο φορτιστήσ που είναι κατάλληλοσ για ένα τύπο μπαταρίασ. ενδέχεται να προκαλέσει κίνδυνο πυρκαγιάσ όταν χρησιμοποιείται με άλλου τύπου θήκη μπαταριών.

b) Χρησιμοποιήστε ηλεκτρικά εργαλεία μόνο με τις ειδικά καθορισμένες θήκες μπαταριών.

Η χρήση οποιουδήποτε άλλου τύπου θήκησ μπαταριών ενδέχεται να προκαλέσει τραυματισμό και πυρκαγιά.

c) Όταν η θήκη μπαταριών είναι εκτός χρήσης, φυλάξτε την μακριά από άλλα μεταλλικά αντικείμενα όπως συνδετήρες, νομίσματα, κλειδιά, καρφιά, θίδες ή άλλα μικρού μεγέθους μεταλλικά αντικείμενα που μπορούν να πραγματοποιήσουν σύνδεση από τον ένα ακροδέκτη στον άλλο.

Αν τοποθετήσετε μαζί τουσ ακροδέκτεσ μπαταριών ενδέχεται να προκληθούν εγκαύματα ή πυρκαγιά.

d) Υπό καταχρηστικές συνθήκες, ενδέχεται να εκτοξευτεί υγρό από την μπαταρία. Αποφύγετε την επαφή.

Σε περίπτωση επαφής με το υγρό από σφάλμα, ξεπλύνετε με νερό. Αν το υγρό έρθει σε επαφή με τα μάτια, ξεπλύνετε με νερό και ζητήστε ιατρική θοήθεια.

Το υγρό που εκτοξεύεται από την μπαταρία μπορεί να προκαλέσει ερεθισμό ή εγκαύματα.

6) Σέρθις

a) Να δίνετε το ηλεκτρικό εργαλείο για σέρθις σε κατάλληλα εκπαιδευμένα άτομα και να χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Με αυτόν τον τρόπο είστε σίγουροι για την ασφάλεια του ηλεκτρικού εργαλείου.

ΠΡΟΦΥΛΑΞΗ

Μακριά από τα παιδιά και τους αναπήρους.

Όταν δεν χρησιμοποιούνται, τα εργαλεία πρέπει να φυλάζονται μακριά από τα παιδιά και τους αναπήρους.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΣΦΥΡΟΔΡΑΠΑΝΟ ΠΕΡΙΣΤΡΟΦΙΚΟΥ ΜΠΑΤΑΡΙΑΣ

1. Φοράτε ωτοασπίδες

Η έκθεση στο θόρυβο μπορεί να προκαλέσει απώλεια τησ ακοήσ.

1. Χρησιμοποιείτε τις θοηθητικές λαβές που παρέχονται με το εργαλείο.

Η απώλεια ελέγχου μπορεί να προκαλέσει τραυματισμό.

1. Όταν χρησιμοποιείτε τη μονάδα συνεχώσ, η μονάδα μπορεί να υπερθερμανθεί, προκαλώντασ ζημιά στο μοτέρ και στον διακόπτη. Παρακαλώ αφήστε την χωρίσ να την χρησιμοποιείτε για περίπου 15 λεπτά.

2. Όταν ανοίγετε τρύπα στον τοίχο, στο δάπεδο ή στην οροφή, ελέγξτε για κρυμμένα ηλεκτρικά καλώδια κλπ.

3. Πηγαίνετε την μπαταρία στο κατάστημα από το οποίο την αγοράσατε όταν η διάρκεια ζωήσ τησ μπαταρίασ μετά από την φόρτιση έχει γίνει πολύ μικρή για πρακτική χρήση. Μην πετάξετε την τελειωμένη μπαταρία.

4. Μην αγγίζετε την λεπίδα κατά την διάρκεια ή αμέσωσ μετά την λειτουργία. Η λεπίδα γίνεται πολύ ζεστή κατά την λειτουργία και μπορεί να προκαλέσει σοβαρά εγκαύματα.

5. Πάντοτε να κρατάτε το χερούλι του κορμού και το πλευρικό χερούλι του ηλεκτρικού εργαλείου γερά. Διαφορετικά η αντίθετη δύναμη που παράγεται μπορεί να προκαλέσει την λανθασμένη και ακόμα περισσότερο την επικίνδυνη λειτουργία.

6. Φοράτε μάσκα για τη σκόνη

Μην εισπνέετε τη βλαβερή σκόνη που παράγεται κατά τη διάτρηση ή τη λάξευση. Η σκόνη μπορεί να είναι βλαβερή για την υγεία τη δική σασ ή για την υγεία των παρευρισκομένων.

1. Πάντοτε φορτίζετε την μπαταρία σε θερμοκρασία ανάμεσα 0 - 40°C.

Μια θερμοκρασία μικρότερη από 0°C θα προκαλέσει την υπερφόρτιση που είναι επικίνδυνη. Η μπαταρία δεν μπορεί να φορτιστεί σε θερμοκρασία υψηλότερη από 40°C.

Η πιο κατάλληλη θερμοκρασία για φόρτιση είναι αυτή των 20 - 25°C.

1. Μην χρησιμοποιείτε τον φορτιστή συνεχώσ.

Όταν μια φόρτιση ολοκληρωθεί, αφήστε το φορτιστή για περίπου 15 λεπτά πριν την επόμενη φόρτιση τησ μπαταρίασ.

1. Μην αφήσετε ξένα υλικά να μπουν στην τρύπα σύνδεσησ τησ επαναφορτιζόμενησ μπαταρίασ.

2. Ποτέ μην αποσυναρμολογήσετε την επαναφορτιζόμενη μπαταρία και το φορτιστή.

3. Ποτέ μην βραχυκυκλώσετε την επαναφορτιζόμενη μπαταρία. Το βραχυκύκλωμα τησ μπαταρίασ θα προκαλέσει ένα μεγάλο ηλεκτρικό ρεύμα και υπερθέρμανση. Προκαλεί το κάψιμο ή την υπερθέρμανση τησ μπαταρίασ.

4. Μην πετάξετε την μπαταρία στη φωτιά. Αν η μπαταρία καεί μπορεί να εκραγεί

5. Μην εισχωρήσετε ένα αντικείμενο στα ανοίγματα εξαερισμού του φορτιστή.

Το να εισχωρήσετε μεταλλικά αντικείμενα ή εύφλεκτα υλικά μέσα στα ανοίγματα εξαερισμού του φορτιστή, θα προκαλέσει τον κίνδυνο ηλεκτροπληξίασ ή την ζημιά στο φορτιστή.

1. Η χρήση μιασ άδειασ μπαταρίασ θα προκαλέσει ζημιά στο φορτιστή.

TEXNIKA XAPAKTHPIΣTIKA

ΗΛΕΚΤΡΙΚΟ ΕΡΓΑΛΕΙΟ

Μοντέλο DH24DVC
Ταχύτητα χωρίς φορτίο			0 - 1250 min ^-1
Ρυθμός κρούσης με πλήρες φορτίο			0 - 5600 min ^-1
Ικανότητα	Τρύπημα	Τσιμέντο 3,4 - 20 mm
		Ατσάλι 13 mm
		Ξύλο 27 mm
	Βίδωμα	Ξυλόβιδα	6,2 mm (διάμετρος) × 40 mm (μήκος)
Επαναφορτιζόμενη μπαταρία			BSH2420: Ni-MH 24 V (2,0 Ah. 20 στοιχεία)
Βάρος 3,6 kg

ΦΟΡΤΙΣΤΗΣ

Μοντέλο UC24SGH
Τάση φόρτισης 24 V
Βάρος 0,4 kg

KANONIKA E≡APTHMATA

DH24DVC (2HBSK)
	1 Πλευρικό χερούλι....12 Μετρητής βάθους....13 Φορτιστής....14 Πλαστική θήκη....15 Επιπρόσθετη μπαταρία....1

Τα κανονικά εξαρτήματα υπόκεινται σε αλλαγή χωρίς προειδοποίηση.

ΠΡΟΑΙΡΕΤΙΚΑ ΕΞΑΡΤΗΜΑΤΑ (πωλούνται ξεχωριστά)

1. Μπαταρία (BSH2420)

Μπορεί να είναι βολικό να ετοιμάσετε μερικές επιπρόσθετες μπαταρίες.

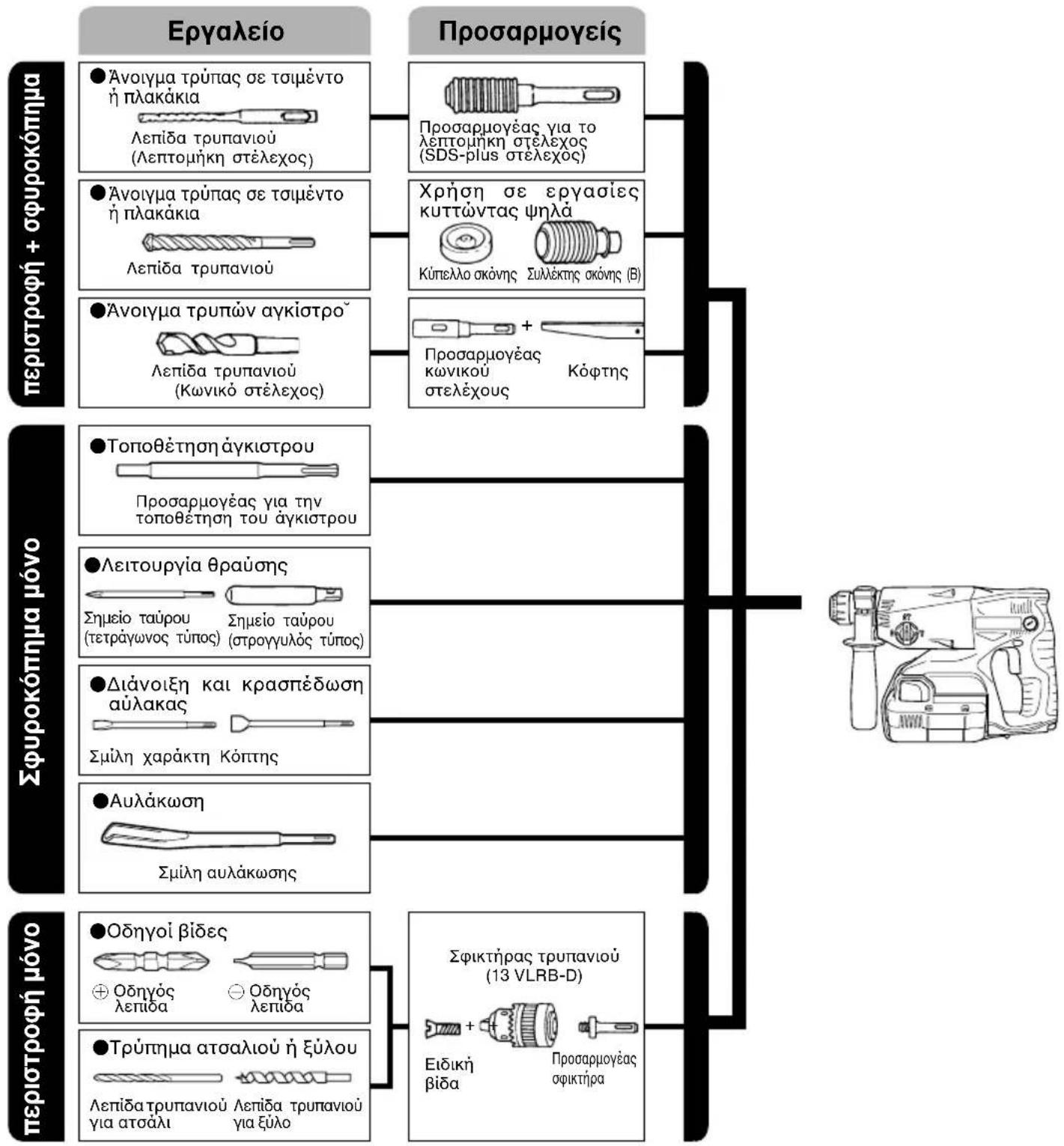

1. Εργαλείο και Προσαρμογείς

- Άνοιγμα τρύπας σε τσιμέντο ή πλακάκια

Λεπίδα τρυπανιού (λεπτομήκη στέλεχος)
Εξωτερική διάμετρος	Συνολικό μήκος Ωφέλιμο μήκος
3,4 mm	90 mm 45 mm
3,5 mm

Λεπίδα τρυπανιού SDS-plus
Εξωτερική διάμετρος	Συνολικό μήκος Ωφέλιμο μήκος
4,0 mm 110	mm 50 mm
5,0 mm	110 mm 50 mm
	160 mm 100 mm
5,5 mm 110	mm 50 mm
6,5 mm 160	mm 100 mm
7,0 mm 160	mm 100 mm
8,0 mm 160	mm 100 mm
8,5 mm 160	mm 100 mm
9,0 mm 160	mm 100 mm
12,0 mm	166 mm 100 mm
	260 mm 200 mm
12,7 mm 166	mm 100 mm
14,0 mm 166	mm 100 mm
15,0 mm 166	mm 100 mm
16,0 mm	166 mm 100 mm
	260 mm 200 mm
17,0 mm 166	mm 100 mm
19,0 mm 260	mm 200 mm
20,0 mm 250	mm 200 mm

- Άνοιγμα τρυπών αγκίστρου

Προσαρμογέας κωνικού στελέχους Τύπος κωνικού στελέχους

Morse κωνικόστέλεχος (Αρ. 1)

Morse κωνικόστέλεχος (Αρ. 2)

Α-κωνικό στέλεχος

Β-κωνικό στέλεχος

●Τοποίέτηση άγκιστρου

Προσαρμογέας για την τοποϊέτηση του άγκιστρουΜέγείος άγκιστρου

W 1/4"

W 5/16"

W 3/8"

Τα προαιρετικά εξαρτήματα υπόκεινται σε αλλαγές χωρίς προειδοποίηση

ΕΦΑΡΜΟΓΕΣ

Περιστροφή και λειτουργία σφυροκοπήματος

○Ανοιγμα τρυπών αγκίστρωσης

ΌΑνοιγμα τρυπών σε τσιμέντο

ΌΑνοιγμα τρυπών σε πλακάκι

Λειτουργία μόνο περιστροφής

ΟΤρύπημα σε ατσάλι ή ξύλο (με προαιρετικά εξαρτήμα

ΟΣφίξιμο μηχανικών βιδών, ξυλόβιδων (με προαιρετικά εξαρτήματα)

Λειτουργία σφυροκοπήματος μόνο

ΟΕλαφριά σμίλευση σκυροδέματος, διάνοιξη και κρασπέδωση αύλακας.

ΑΦΑΙΡΕΣΗ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ ΜΠΑΤΑΡΙΑΣ

1. Αφαίρεση μπαταρίας

ΟΤεντώστε τη ζώνη της μπαταρίας και ξεγαντζώστε τη. (Εικ. 1)

ΟΚρατήστε το χερούλι γερά και σπρώξετε τα μάνταλα της μπαταρίας για να αφαιρέσετε την μπαταρία. (δείτε Εικ. 2 και 3)

ΠΡΟΣΟΧΗ

Ποτέ να μην βραχυκυκλώσετε την μπαταρία.

2. Τοποθέτηση μπαταρίας

ΟΒάλτε την μπαταρία ταιριάζοντας την τροχιογραμμή της μπαταρίας με αυτή του σώματος. Βεβαιωθείτε ότι η μπαταρία είναι στερεωμένη καλά.

ΟΤεντώστε τη ζώνη της μπαταρίας και γαντζώστε τη. (Εικ. 1)

ΣΗΜΕΙΩΣΗ

Αυτό το εργαλείο έχει λαστιχενιο ακρο και ζωνη μπαταριασ για να συγκρατεί σφικτά τη μπαταρια. Σπρώξτε δυνατά τη μπαταρια επάνω στο λαστιχενιο ακρο και γαντζώστε τελείως το μανταλο. (Εικ. 3) Κρεμάστε τη ζωνη μπαταριασ στο γαντζο του εργαλείου. (Εικ. 1)

ΦΟΡΤΙΣΗ

Πριν χρησιμοποιήσετε το ηλεκτρικό εργαλείο, φορτίστε την μπαταρία ως ακολούθως.

1. Συνδέστε το καλώδιο του φορτιστή σε μια πρίζα.

Όταν το καλώδιο είναι συνδεδεμένο, η πιλοτική λάμπα του φορτιστή θα αναβοσβήνει στο κόκκινο. (Σε διαστήματα 1-δευτερολέπτου).

1. Βάλτε την μπαταρία μέσα στο φορτιστή.

Βάλτε την μπαταρία μέσα στο φορτιστή όπως φαίνεται στην Εικ. 4. Εξασφαλίστε ότι η μπαταρία κάθεται καλά πάνω στον φορτιστή.

3. Φόρτιση

Όταν βάλετε την μπαταρία στο φορτιστή, η φόρτιση θα αρχίσει και η δοκιμαστική λάμπα θα ανάβει συνεχώς στο κόκκινο.

Όταν η μπαταρία φορτιστεί πλήρως, η δοκιμαστική λάμπα θα αναβοσβήνει στο κόκκινο (Κατά διαστήματα του 1 δευτερολέπτου). (Δείτε Πίνακα 1)

(1) Ένδειξη πιλοτικής λάμπας

Οι ενδείξεις της πιλοτικής λάμπας θα είναι όπως φαίνεται στον Πίνακα 1, σύμφωνα με την κατάσταση του φορτιστή ή της επαναφορτιζόμενης μπαταρίας.

Πίνακας 1

Ενδείξεισ λυχνίασ ελέγχου
Δοκιμαστική λάμπα (κόκκινη)	Πριν τη Αναβοσβήνει φόρτιση	Ανάβει για 0,5 δευτερόλεπτα. Δεν ανάβει για 0,5 δευτερόλεπτα. (κλειστό για 0,5 δευτερόλεπτα)
	Κατά τη φόρτιση	Ανάβει Ανάβει συνεχώσ
	Ολοκλήρωση φόρτισησ	Αναβοσβήνει Ανάβει για 0,5 δευτερόλεπτα. Δεν ανάβει για 0,5 δευτερόλεπτα. (κλειστό για 0,5 δευτερόλεπτα)
	Αναμένεται υπερθέρ-μανση μπαταρίασ	Αναβοσβήνει Ανάβει για 1 δευτερόλεπτα. Δεν ανάβει για 0,5 δευτερόλεπτα. (κλειστό για 0,5 δευτερόλεπτα)	Υπερθέρμανση μπαταρίασ. Αδυναμία μετατροπήσ (η μετατροπή θα είναι εφικτη μόλισ κρυώσει η μπαταρία).

(2) Σχετικά με τη θερμοκρασία τησ επαναφορτιζόμενησ μπαταρίασ.

Η θερμοκρασία των επαναφορτιζόμενων μπαταριών είναι αυτή που δείχνεται στον Πίνακα 2, και οι μπαταρίεσ που έχουν ζεσταθεί πρέπει να κριώσουν για μικρό χρονικό διάστημα πριν επαναφορτιστούν.

Πίνακα 2

Τύποσ μπαταρίασ οποίεσ η μπαταρίαμπορεί να φορτιστεί	Θερμοκρασίεσ στισμπαταρίαμπορεί να φορτιστεί
BSH2420 0°C – 50°C

(3) Αναφορικά με τον χρόνο φόρτισησ Σε εξάρτηση με τον τύπο τησ μπαταρίασ, ο χρόνοσ φόρτισησ θα είναι αυτόσ του δείχνεται στον Πίνακα 3.

Πίνακα 3 Χρόνοσ φόρτισησ (Στουσ 20°C)

Túpoσ μπαταρίασ Χρόνοσ φόρτισησ

BSH2420 Περίπου 60 min.

ΣΗΜΕΙΩΣΗ: Ο χρόνοσ φόρτισησ ενδέχεται να διαφέρει ανάλογα με τη θερμοκρασία και την τάση τησ πηγήσ ρεύματοσ.

1. Αποσυνδέστε το ηλεκτρικό καλώδιο του φορτιστή από την πηγή εναλλασσόμενου ρεύματτος ΑС.

2. Κρατήστε το φορτιστή σταθερά και τραβήξτε τη μπαταρία. ΣΗΜΕΙΩΣΗ

Με τη λειτουργία, βγάλτε πρώτα έξω τισ μπαταρίεσ από το φορτιστή, και φυλάξτε τισ μπαταρίεσ κατάλληλα.

Αναφορικά με την ηλεκτρική εκκένωση στην περίπτωση των καινούργιων μπαταριών. κλπ.

Καθώσ το εσωτερικό χημικό στοιχείο των καινούργιων μπαταριών και των μπαταριών που δεν έχουν χρησιμοποιηθεί για μακρό χρονικό διάστημα δεν είναι ενεργό, η ηλεκτρική εκκένωση ενδέχεται να είναι χαμηλή όταν τισ χρησιμοποιείτε για πρώτη και δεύτερη φορά. Αυτό είναι ένα προσωρινό φαινόμενο, και ο κανονικόσ χρόνοσ που απαιτείται για την επαναφόρτιση θα επαναφερθεί με το να επαναφορτίσετε τισ μπαταρίεσ 2-3 φορέσ.

Πώς να κάνετε τις μπαταρίες να αποδίδουν περισσότερο χρόνο

(1) Επαναφορτίστε τισ μπαταρίεσ πριν αδειάσουν τελείωσ.

Όταν αισθανθείτε ότι η ισχύσ του εργαλείου γίνεται ασθενέστερη, σταματήστε τη χρήση του εργαλείου και επαναφορτίστε τισ μπαταρίεσ.

Αν συνεχίσετε να χρησιμοποιείτε το εργαλείο και αδειάστε το ηλεκτρικό ρεύμα, η μπαταρία μπορεί να πάθει ζημιά και η ζωήσ τησ θα γίνει μικρότερη.

(2) Αποφύγετε την επαναφόρτιση σε υψηλέσ θερμοκρασίεσ.

Μια επαναφορτιζόμενη μπαταρία θα είναι ζεστή αμέσωσ μετά τη χρήση. Αν μια τέτοια μπαταρία επαναφορτιστεί αμέσωσ μετά τη χρήση, το εσωτερικό τησ χημικό στοιχειο θα φθαρεί και η ζωή τησ μπαταρίασ θα γίνει μικρότερη. Αφήστε τη μπαταρία και επαναφορτίστε την μετά αφότου κρυώσει για λίγο.

ΠΡΟΣΟΧΗ

○Αν η μπαταρία φορτίζεται καθώσ είναι ζεστή επειδή αφέθηκε για μεγάλο χρονικό διάστημα σε μια θέση που δέχεται απευθείασ το ηλιακό φωσ ή επειδή είχε χρησιμοποιηθεί, η λυχνία ελέγχου του φορτιστή ανάβει για 1 δευτερόλεπτο, δεν ανάβει για 0,5 δευτερόλεπτα (σβήνει για 0,5 δευτερόλεπτα). Σε τέτοια περίπτωση, πρώτα αφήστε την μπαταρία να κρυώσει, και μετά αρχίστε την φόρτιση.

Οπειδή ο ενσωματομένοσ μικρο-επεξεργαστήσ χρειάζεται περίπου 3 δευτερόλεπτα για να επιβεβαιώσει ότι η μπαταρία που φορτίζεται με το UC24SGH έχει αφαιρεθεί, περιμένετε για τουλάχιστο 3 δευτερόλεπτα πριν την επανατοποθετήσετε για να συνεχίσετε τη φόρτιση. Αν η μπαταρία επανατοποθετηθεί μέσα στο διάστημα των 3 δευτρολέπτων, η μπαταρία ενδέχεται να μην φορτιστεί κατάλληλα.

ΠΡΙΝ ΤΗ ΛΕΙΤΟΥΡΓΙΑ

1. Στερέωση της λεπίδας τρυπανιού (Εικ. 5, 6)

ΠΡΟΣΟΧΗ

Για την αποφυγή ατυχημάτων, βεβαιωθείτε να κλείσετε το διακόπτη.

ΣΗΜΕΙΩΣΗ

'Отан χρησιμοποιείτε εργαλεία όπωσ λεπίδεσ τρυπανιού κλπ., εξασφαλίστε να χρησιμοποιήσετε αυθεντικά εξαρτήματα σχεδιασμένα από την εταιρία μασ.

(1) Καθαρίστε το τμήμα του άξονα τησ λεπίδασ τρυπανιού.

(2) Τοποθετήστε την λεπίδα τρυπανιού περιστρέφοντάσ την μέσα στο στήριγμα του εργαλείου μέχρι να κλειδώσει. (Εικ. 5)

(3) Ελέγξετε το κλείδωμα τραβώντασ την λεπίδα τρυπανιού.

(4) Γία να αφαιρέσετε την λεπίδα του τρυπανιού, τραβήξτε πλήρωσ την λαβή κατά την φορά του βέλουσ και τραβήξτε έξω την λεπίδα του τρυπανιού.

1. Επιθεθαιώστε ότι η μπαταρία έχει στερεωθεί σωστά.

2. Εγκατάσταση του κυπέλλου της σκόνης ή του συλλέκτη της σκόνης (Β) (Προαιρετικά εξαρτήματα) (Εικ. 7, Εικ. 8) Όταν χρησιμοποιείτε ένα περιστροφικό σφυροδράπανο ή για τρυπανίσματα σε υψηλά σημεία προσαρμόστε το κύπελλο σκόνησ ή το συλλέκτη σκόνησ (Β) για την συλλογή τησ σκόνησ ή των σωματιδίων για ευκολότερη εργασία.

ΟΕγκατάσταση του κυπέλλου σκόνησ Χρησιμοποιήστε το κύπελλο σκόνησ συνδέοντασ το στην λεπίδα του τρυπανιού όπωσ φαίνεται στην Εικ. 7. Όταν χρησιμοποιείτε μια λεπίδα που έχει μεγάλη διάμετρο μεγαλώστε την κεντρική τρύπα του κυπέλλου σκόνησ με αυτό το σφυροδράπανο.

○Εγκατάσταση του συλλέκτη σκόνησ (Β) Για την χρήση του συλλέκτη σκόνησ (Β), βάλτε τον συλλέκτη σκόνησ (Β) από το άκρο τησ λεπίδασ ευθυγραμμίζοντασ το στην αυλάκωση τησ λαβήσ. (Εικ. 8)

ΠΡΟΣΟΧΗ

ΟΤο κύπελλο σκόνησ και ο συλλέκτησ σκόνησ (Β) είναι για αποκλειστική χρήση για τρυπάνισμα στο τσιμέντο. Μην τα χρησιμοποιήσετε για τρυπάνισμα σε ξύλο ή μέταλλο.

ΟΒάλτε τον συλλέκτη σκόνησ (Β) εντελώσ μέσα στο τμήμα του σφικτήρα τησ κύριασ συσκευήσ.

Όταν βάζετε σε εκκίνηση το περιστροφικό σφυροδράπανο και ο συλλέκτησ σκόνησ (Β) δεν βρίσκεται πάνω στην επιφάνεια του τοιμέντου, τότε ο συλλέκτησ σκόνησ (Β) θα περιστρέφεται μαζί με τη λεπίδα του τρυπανιού. Βεβαιωθείτε να ανοίξετε το διακόπτη αφότου πιέσετε το συλλέκτη σκόνησ στην επιφάνεια του τοιμέντου. Όταν χρησιμοποιείτε το συλλέκτη σκόνησ (Β) συνδεδεμένο σε μια λεπίδα τρυπανιού που έχει περισσότερο από 190 χιλ συνολικό μήκος, ο συλλέκτησ σκόνησ (Β) δεν μπορεί να αγκίξει την επιφάνεια του τοιμέντου και θα περιστρέφεται. Επομένωσ παρακαλώ χρησιμοποιήστε το συλλέκτη σκόνησ (Β) εφαρμόζοντασ τον σε λεπίδεσ τρυπανιού οι οποίεσ έχουν 166 χιλ, 160 χιλ, και 110 χιλ συνολικό μήκος.

ΟΠετάξετε τα σωματίδια μετά από κάθε δύο με τρεισ τρύπεσ κατά το τρυπάνισμα.

ΟΠαρακαλώ αντικαταστήστε την λεπίδα του τρυπανιού μετά την αφαίρεση του συλλέκτη σκόνησ (Β).

4. Επιλογή της λεπίδας τρυπανιού

Οι κεφαλέσ των βιδών και των λεπίδων θα πάθουν ζημιά εκτόσ και αν χρησιμοποιηθεί μια λεπίδα κατάλληλη τησ διαμέτρου τησ βίδασ για το βίδωμα των βιδών.

5. Επιθεβαιώστε την διεύθυνση περιστροφής της λεπίδας (Εικ. 9)

Η λεπίδα περιστρέφεται προσ τα δεξιά (όπωσ φαίνεται από την πίσω πλευρά) σπρώχνοντασ την Ρ-πλευρά του κουμπιού ώθησησ. (Εικ. 9-α)

Η Η-πλευρά του κουμπιού ώθησησ σπρώχνεται για να περιστρέψει την λεπίδα προσ τα αριστερά. (Εικ. 9-b)

6. Συνεχές τρύπημα

Ο αριθμόσ των τρυπών που μπορούν να ανοιχτούν στο τσιμέντο μετά από μια επαναφόρτιση δείχνεται στον Πίνακα 4.

Πίνακα 4

Διάμετροσ Λεπίδασ (mm) (m m)	Βάθοσ τρυπημάτων (τρύπεσ)	Εφικτόσ αριθμόσ συνεχώσ
		BSH2420
6,5 55	18
8,5 45
10,5 35
12,5 60
14,5 15
18 13
20 10

Αυτά τα δεδομένα είναι για τιμέσ αναφορέσ. Ο αριθμόσ των τρυπών που μπορούν να ανοιχτούν διαφέρει ανάλογα με την αιχμηρότητα τησ λεπίδασ που χρησιμοποιείται ή τισ συνθήκεσ του τσιμέντου που τρυπιέται.

ΠΡΟΣΟΧΗ

Όταν χρησιμοποιείτε αυτή τη συσκευή συνεχώσ, η συσκευή μπορεί να υπερθερμανθεί, προκαλώντασ ζημιά ατο μοτέρ και στο διακόπτη.

Παρακαλώ αφήατε τη χωρίσ να τη χρησιμοποιήσετε για περίπου 15 λεπτά.

ΠΩΣ ΝΑ ΤΟ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ

1. Λειτουργία διακόπτη

Η περιστροφική ταχύτητα τησ λεπίδασ του τρυπανιού μπορεί να ελεγχθεί βαθμιαία μεταβάλλοντασ το διάστημα κατά το οποίο τραβιέται η σκανδάλη διακόπτησ. Η ταχύτητα είναι χαμηλή όταν η σκανδάλη διακόπτησ τραβιέται ελαφρά και αυξάνεται καθώσ ο διακόπτησ τραβιέται περισσότερο. Η συνεχήσ λειτουργία μπορεί να επιτευχθεί τραβώντασ τη σκανδάλη διακόπτη και χαμηλώνοντασ το στόπερ. Για να κλείσετε το διακόπτη OFF, τραβήξτε τη σκανδάλη διακόπτη ξανά για να απενεργοποιήσετε το στόπερ και ελευθερώστε την σκανδάλη διακόπτη στην αρχική τησ θέση.

Ωστόσο, η σκανδάλη διακόπτησ μπορεί να τραβηχτεί μόνο στο μισό τησ διαδρομήσ κατά την αναστροφή και η ταχύτητα είναι περίπου η μισή σε σύγκριση με την ταχύτητα κανονικήσ περιστροφήσ.

Επιπλέον, κατά την αναστροφή δεν μπορείτε να χρησιμοποιήσετε το στόπερ του διακόπτη.

2. Περιστροφή + σφυροκόπημα

Το περιστροφικό αυτό σφυροδράπανο μπορεί να ρυθμιστεί σε λειτουργία περιστροφήσ + χτυπήματοσ, στρέφοντασ τον μοχλό αλλαγήσ στην ένδειξη Τ: (Εικ. 10).

(1) Στερεώστε την λεπίδα τρυπανιού.

(2) Τραβήξτε τὴ σκανδάλη διακόπτη αφότου εφαρμόσετε το άκρο τησ λεπίδασ του τρυπανιού στη θέση του τρυπανίσματοσ (Εικ. 11).

(3) Το να σπρώξετε με δύναμη το περιστροφικό σφυροδράπανο δεν είναι καθόλου απαραίτητο. Είναι ικανοποιητικό το να σπρώξετε ελαφρά έτσι ώστε η σκόνη από το τρυπάνισμα να βγαίνει έξω σταθερά.

ΠΡΟΣΟΧΗ

Όταν το τρυπάνι αγκίξει μια σιδερένια βέργα που χρησιμοποιείτε για κατασκευή, η λεπίδα θα σταματήσει αμέσωσ και το περιστροφικό σφυροδράπανο θα αντενεργήσει στην περιστροφή. Γιαυτό κρατήστε γερά την λαβή και την πλευρική λαβή όπωσ φαίνεται στην Εικ. 11.

3. Περιστροφή μόνο

Το περιστροφικό αυτό σφυροδράπανο μπορεί να ρυθμιστεί σε λειτουργία περιστροφήσ μόνον, στρέφοντασ τον μοχλό αλλαγήσ στην ένδειξη (Εικ. 12).

Για το τρυπάνισμα υλικού ξύλου ή μετάλλου χρησιμοποιώντασ το σφικτήρα του τρυπανιού και το προσαρμογέα του σφικτήρα (προαιρετικά εξαρτήματα), συνεχίστε όπωσ παρακάτω.

Εγκατάσταση του σφικτήρα του τρυπανιού και του προσαρμογέα του σφικτήρα: (Εικ. 13)

(1) Προσαρτήστε τον σφιγκτήρα τρυπανιού στον προσαρμογέα του σφιγκτήρα.

(2) Το τμήμα του SDS-plus στελέχουσ είναι το ίδιο με τη λεπίδα τρυπανιού. Επομένωσ ανατρέξετε στο τμήμα “Στερέωση τησ λεπίδασ τρυπανιού” για να το συνδέσετε.

ΠΡΟΣΟΧΗ

ΟΗ εφαρμογή δύναμησ περισσότερησ από ότι είναι απαραίτητο όχι μόνο δεν θα επισπεύσει την εργασία, αλλά θα φθείρει την άκρη τησ λεπίδασ του τρυπανιού και επιπρόσθετα θα ελαττώσει την διάρκεια ζωήσ του περιστροφικού σφυροδράπανου.

ΟΟι λεπίδεσ του τρυπανιού μπορεί να προκαλέσουν θραύση του υλικού κατά την έξοδό του σφυριδράπανου από την ανοιγμένη τρύπα. Για την έξοδο είναι σημαντικό να χρησιμοποιήσετε μια ωστική κίνηση.

ΟΜην προσπαθήσετε να ανοίξετε τρύπεσ αγκίστρωσησ ή τρύπεσ στο τσιμέντο με το μηχάνημα ρυθμισμένο μόνο στην περιστροφική λειτουργία.

ΟΜην επιχειρήσετε να χρησιμοποιήσετε το περιστροφικό σφυροδράπανο σε λειτουργία περιστροφήσ και χτυπήματοσ με προσαρτημένουσ τον σφιγκτήρα τρυπανιού και τον προσαρμογέα σφιγκτήρα.

4. Όταν διδώνετε μηχανικές βίδες (Εικ. 14).

Πρώτα, βάλτε την λεπίδα μέσα στην υποδοχή στο τέλοσ του προσαρμογέα του σφικτήρα (D). Μετά, στερεώστε τον προσαρμογέα του σφικτήρα (D) στην κύρια μονάδα χρησιμοποιώντασ τισ διαδικασίεσ που περιγράφηκαν στα 4 (1), (2), (3), βάλτε το άκρο τησ λεπίδασ στισ εσοχέσ στην κεφαλή τησ βίδασ, πιάστε την κύρια μονάδα και σφίξτε τη βίδα.

ΠΡΟΣΟΧΗ

ΟΔώστε προσοχή να μην παρατείνετε κατά πολύ το χρόνο βιδώματοσ, διαφορετικά οι βίδεσ μπορεί να πάθουν ζημιά από την υπερβολική δύναμη.

ΟΕφαρμόστε το περιστροφικό σφυροδράπανο κάθετα στην κεφαλή τησ βίδασ όταν βιδώνετε τη βίδα, διαφορετικά η κεφαλή τησ βίδασ ή η λεπίδα θα πάίουν ζημιά, ή η δύναμη βιδώματοσ δεν θα μεταφερθεί πλήρωσ στη βίδα.

ΟΜην επιχειρήσετε να χρησιμοποιήσετε το περιστροφικό σφυροδράπανο σε λειτουργία περιστροφήσ και χτυπήματοσ με προσαρτημένουσ τον προσαρμογέα σφιγκτήρα και την λεπίδα.

5. Όταν Βιδώνεται ξυλόβιδες (Εικ. 14)

(1) Επιλογή τησ κατάλληλησ λεπίδασ βιδώματοσ Χρησιμοποιήστε βίδεσ με σταυρωτή εσοχή, αν αυτό είναι δυνατό, επειδή η λεπίδα βιδώματοσ εύκολα γλιστρά απο τισ βίδεσ με αυλακωτή κεφαλή.

(2) Βίδωμα σε ξυλόβιδεσ

ΟΠριν το βίδωμα σε ξυλόβιδεσ, κάντε δοκιμαστικέσ τρύπεσ κατάλληλεσ για αυτέσ σε μια ξύλινη σανίδα. Εφαρμόστε την λεπίδα στη αυλάκωση τησ κεφαλήσ τησ βίδασ και προσεκτικά βιδώστε τισ βίδεσ στισ τρύπεσ.

○Αφού περιστρέψετε το περιστροφικό σφυροδράπανο σε χαμηλή ταχύτητα για σύντομο χρονικό διάστημα μέχρι που η ξυλόβιδα να έχει μερικώσ μπει στο ξύλο, πατήστε το διακόπτη πιο δυνατά για να αποκτήσετε τη βέλτιστη δύναμη για το βίδωμα.

ΠΡΟΣΟΧΗ

Δώστε προσοχή στην προετοιμασία τησ δοκιμαστικήσ τρύπασ που είναι κατάλληλη στην ξυλόβιδα λαμβάνοντασ υπόψην τη σκληρότητα του ξύλου. Αν η τρύπα είναι υπερβολικά μικρή ή ρηχή, που απαιτεί μεγάλη δύναμη για να βιδωθεί η βίδα μέσα τησ, το σπείρωμα τησ ξυλόβιδασ μπορεί μερικέσ φορέσ να καταστραφεί.

6. Σφυροκόπημα μόνο

Αυτό το περιστροφικό σφυροδράπανο μπορεί να ρυθμιστεί σε λειτουργία γυρίζοντασ το μοχλό αλλαγήσ στο σημείο Τ (Εικ. 15).

(1) Τοποθετήστε την κύρια λεπίδα ή τη σμίλη κοπήσ εν ψυχρώ.

(2) Ρυθμίστε το μοχλό αλλαγήσ στη μέση του σημείου Τι και Τ (Εικ. 16).

Η περιστροφή απελευθερώνεται, γυρίστε τη εργαλείο και προσαρμόστε τη σμίλη χαράκτη στην επιθυμητή θέση (Εικ. 17).

(3) Γυρίστε το μοχλό αλλαγήσ στη θέση (Εικ. 15). Έτσι κλειδώνει το σημείο ταύρου ή η σμίλη χαράκτη.

7. Χρήση του μετρητή δάθους (Εικ. 18)

(1) Χαλαρώστε το κουμπί στην πλευρική λαβή, και βάλτε το μετρητή του βάθουσ στην τρύπα στερέωσησ στην πλευρική λαβή.

(2) Ρυθμίστε τη θέση του μετρητή βάθουσ σύμφωνα με το βάθοσ τησ τρύπασ και σφίξτε το κουμπί γερά.

8. Πώς να χρησιμοποιήσετε την λεπίδα τρυπανιού (κωνικό στέλεχος) και το προσαρμογέα του κωνικού στελέχους.

(1) Συνδέστε το προσαρμογέα του κωνικού στελέχουσ στο περιστροφικό σφυροδράπανο (Εικ. 19).

(2) Στερεώστε την λεπίδα του τρυπανιού (κωνικό στέλεχοσ) στον προσαρμογέα του κωνικού στελέχουσ (Εικ. 19).

(3) Ανοίξτε το διακόπτη ΟΝ, και ανοίξτε μια τρύπα στο προκαθορισμένο βάθοσ.

(4) Για να αφαιρέσετε την λεπίδα του τρυπανιού (κωνικό στέλεχοσ), βάλτε το κόφτη στην σχισμή του προσαρμογέα του κωνικού στελέχουσ και κτυπήστε την κεφαλή του κόφτη, που υποστηρίζεται σε ένα στήριγμα, με ένα σφυρί (Εικ. 20).

ΛΙΠΑΝΣΗ

Χαμηλής ρευστότητας γράσο τοποθετείτε πάνω σε αυτό το περιστροφικό σφυροδράπανο έτσι ώστε να μπορεί να χρησιμοποιηθεί για μακρό χρονικό διάστημα χωρίς να αντικαταστήσε το γράσο. Παρακαλώ επικοινωνήστε με τον πλησιέστερο κέντρο εξυπηρέτησης για την αντικατάσταση του γράσου αν το γράσο στάζει από κάποια χαλαρωμένη βίδα.

Η παραπάνω χρήση του περιστροφικού σφυροδραπάνου χωρίς το γράσο θα έχειως αποτέλεσμα την υπερτριβή του μηχανήματος και την ελαττωση του χρόνου ζωής του.

ΠΡΟΣΟΧΗ

'Ενα ειδικό γράσο χρησιμοποιείται σε αυτό το μηχάνημα, επομένως, η κανονική απόδοση του μηχανήματος μπορεί να επηρεαστεί αρνητικά από την χρησιμοποίηση διαφορετικου γράσου. Παρακαλώ εξασφαλίστε να αναλάβει την αντικατάσταση του γράσου κάποιο από τα δικά μας κέντρα σέρβις. Παρακαλώ βεβαιωθείτε ότι κάποιος από τους αντιπροσώπους του σέρβις μας θα αναλάβει την αντικατάστοη του γράσου.

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΛΕΓΧΟΣ

1. Έλεγχος εργαλείου

Επειδή η χρήση ενός αμβλύ εργαλείου θα χαμηλώσει την αποδοτικότητα και θα προκαλέσει την πιθανή δυσλειτουργία του μοτέρ, ακονίστε ή αντικαταστήστε το εργαλείο μόλις παρατηρηθεί φθορά.

2. Έλεγχος των διδών στερέωσης

Τακτικά ελέγξετε όλες τις βίδες στερέωσης και σιγουρευτείτε ότι είναι κατάλληλα σφιγμένες. Σε περίπτωση που κάποιες από τις βίδες χαλαρώσουν, ξανασφίξτε τις αμέσως. Αν δεν το κάνετε αυτό μπορεί να προκληθεί σοβαρός κίνδυνος.

3. Συντήρηση του μοτέρ

Η περιέλιξη της μονάδα του μοτέρ είναι η καρδιά του ηλεκτρικού εργαλείου. Δώστε μεγάλη προσοχή για να σιγουρευτείτε ότι η περιέλιξη δεν θα πάθει ζημιά και / ή θα βρεχθεί με λάδι ή νερό.

4. Έλεγχος στα καρβουνάκια

Για την συνεχιζόμενη ασφάλεια σας και την προστασία σας από την ηλεκτροπληξία, ο έλεγχος στα καρβουνάκια και η αντικατάσταση αυτού του εργαλείου πρέπει MONO να γίνεται από ένα ΕΞΟΥΣΙΟΔΟΤΗΜΕΝΟ ΚΕΝΤΡΟ ΣΕΡΒΙΣ ΤΗΣ ΗιΚΟΚΙ.

5. Έλεγχος στα καρθουνάκια

Όταν το δραπανοκατσάβιδο λερωθεί, σκουπίστε με ένα μαλακό και στεγνό ύφασμα ή με ένα ύφασμα υγραμένο με σαπουνόνερο. Μην χρησιμοποιήσετε διαλυτικά που περιέχουν χλώριο, βενζίνη, ή διαλυτικά μπογιάς, επειδή λειώνουν τα πλαστικά.

6. Αποθήκευση

Αποθηκεύσετε το δραπανοκατσάβιδο σε ένα χώρο όπου η θερμοκρασία είναι μικρότερη από 40°C και μακριά από την πρόσβαση των παιδιών.

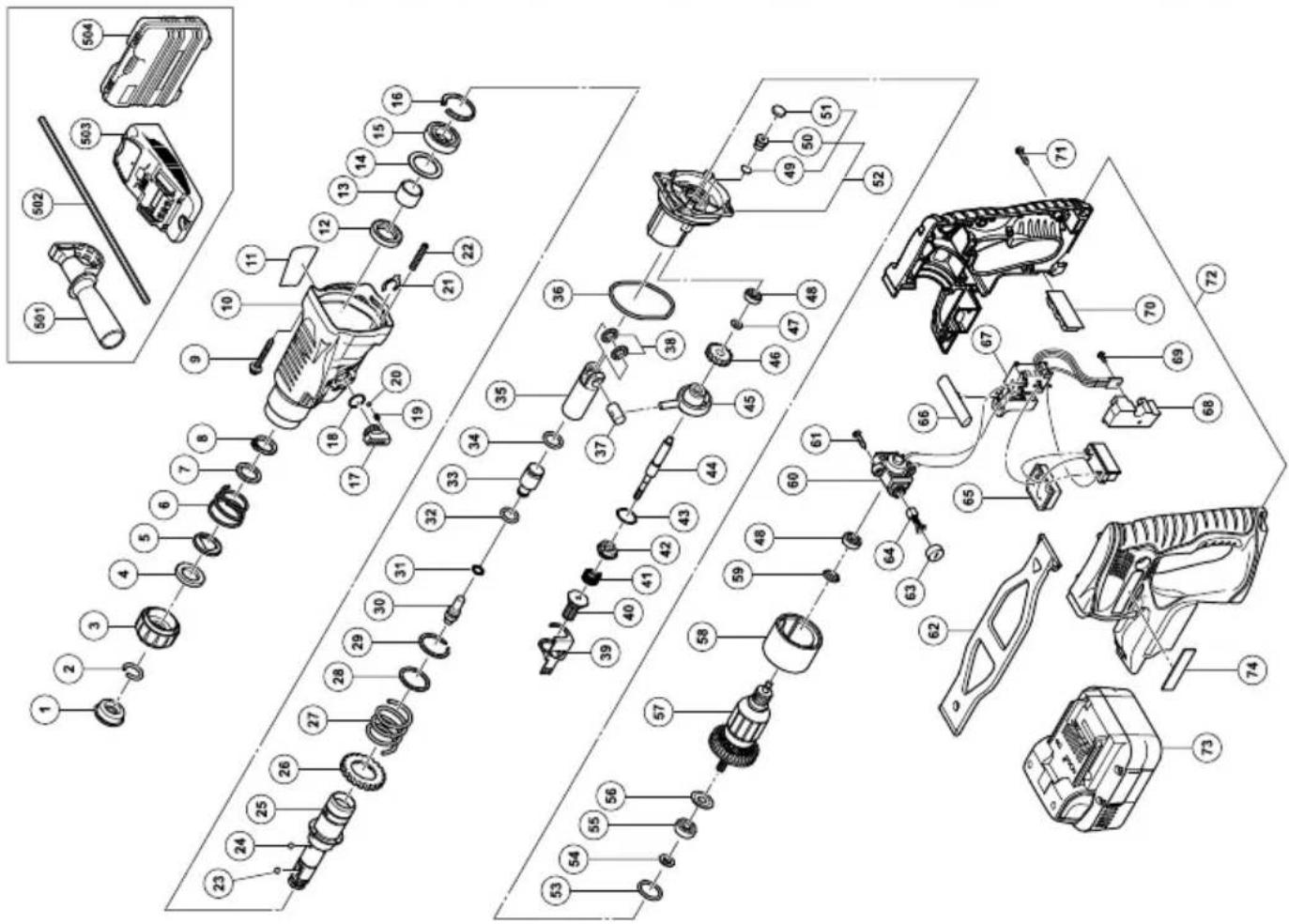

7. Λίστα συντήρησης των μερών ΠΡΟΣΟΧΗ

Η επισκευή, η τροποποίηση και ο έλεγχος των Ηλεκτρικών Εργαλείων ΗιΚΟΚΙπρέπει να γίνεται από

ένα Εξουσιοδοτημένο Κέντρο Σέρβις της HiKOKI.

Αυτή η Λίστα των Μερών θα είναι χρήσιμη αν παρουσιαστεί μαζί με το εργαλείο στο Εξουσιοδοτημένο Κέντρο Σέρβις της HiKOKI όταν ζητάτε επισκευή ή κάποια άλλη συντήρηση.

Κατά τον έλεγχο και τη συντήρηση των ηλεκτρικών εργαλείων, οι κανόνες ασφαλείας και οι κανονισμοί που υπάρχουν σε κάθε χώρα πρέπει να ακολουθούνται.

ΤΡΟΠΟΠΟΙΗΣΗ

Τα Ηλεκτρικά Εργαλεία ΗιΚΟΚΙ βελτιώνονται συνεχώς και τροποποιούνται για να συμπεριλάβουν τις τελευταίες τεχνολογικές προόδους.

Κατά συνέπεια, όρισμένα τμήματα μπορούν να αλλάξουν χωρίς προηγούμενη ειδοποίηση.

Σημαντική ειδοποίηση για τις μπαταρίες στα ηλεκτρικά εργαλεία της ΗιΚΟΚΙ χωρίς καλώδιο

Να χρησιμοποιείτε πάντα μία από τις καθορισμένες γνήσιες μπαταρίες. Δεν μπορούμε να εγγυηθούμε την ασφάλεια και την απόδοση του ηλεκτρικού μας εργαλείου όταν χρησιμοποιείτε μπαταρίες που είναι διαφορετικές από αυτές που έχουν σχεδιαστεί από εμάς, ή όταν η μπαταρία είναι αποσυναρμολογημένη ή τροποποιημένη (λόγω αποσυναρμολόγησης ή αντικατάστασης στοιχείων ή άλλων εσωτερικών μερών).

ΕΓΓΥΗΣΗ

Εγγυώμαστε τα εργαλεία HiKOKI Power Tools σύμφωνα με τη νομοθεσία και τους κανονισμούς ανά χώρα. Η παρούσα εγγύηση δεν καλύπτει ελαττώματα ή ζημιές λόγω κακής χρήσης, κακοποίησης ή φυσιολογικής φθοράς. Σε περίπτωση παραπόνων παρακαλούμε αποστείλετε το Power Tool χωρίς να το αποσυναρμολογήσετε μαζί με το ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΓΥΗΣΗΣ το οποίο βρίσκεται στο τέλος των οδηγιών αυτών, σε Εξουσιοδοτημένο Κέντρο Επισκευής της HiKOKI.

ΣΗΜΕΙΩΣΗ

Εξαιτίας του συνεχιζόμενου προγράμματος έρευνας και ανάπτυξης της HiKOKI τα τεχνικά χαρακτηριστικά που εδώ αναφέρονται μπορούν να αλλάξουν χωρίς προηγούμενη ειδοποίηση.

Πληροφορίες που αφορούν τον εκπεμπόμενο θόρυβο και τη δόνηση.

Οι τιμές μετρήθηκαν σύμφωνα με το EN60745 και βρέθηκαν σύμφωνες με το ISO 4871.

Μετρηθείσα τυπική στάθμη ηχητικής ισχύος Α: 103 dB (Α) Μετρηθείσα τυπική στάθμη ηχητικής πίεσης Α: 92 dB (Α) Αβεβαιότητα ΚρΑ: 3 dB (Α)

Φοράτε προστατευτικά αυτιών.

Συνολικές τιμές δόνησης (διανυσματικό άθροισμα τριαξονικού καλωδίου) που καθορίζονται σύμφωνα με το πρότυπο EN60745.

Κρουστική διάτρηση σε τσιμέντο:

Τιμή εκπομπής δόνησης άh, HD = 13,2 m/s²

Αβεβαιότητα K = 1,5 m/s²

Η δηλωμένη συνολική τιμή δόνησης έχει μετρηθεί σύμφωνα με μία τυπική μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με ένα άλλο.

Μπορεί να χρησιμοποιείται επίσης σε προκαταρκτικές αξιολογήσεις έκθεσης.

ΠΡΟΣΟΧΗ

ΟΗ εκπομπή δόνησης κατά την ουσιαστική χρήση του ηλεκτρικού εργαλείου μπορεί να διαφέρει από τη συνολική δηλωμένη τιμή, ανάλογα με το που και πως χρησιμοποιείται το εργαλείο.
ΟΓια να αναγνωρίσετε μέτρα ασφαλείας για την προστασία του χειριστή που βασίζονται σε μία εκτίμηση της έκθεσης στις πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλα τα μέρη του κύκλου λειτουργίας όπως τα διαστήματα που το εργαλείο είναι απενεργοποιημένο και όταν λειτουργεί στο ρελαντί μαζί με το χρόνο διέγερσης).

Item No.	Part Name Q'TY
46	FIRST GEAR 1
47	WASHER (B) D12.5 1
48	BALL BEARING 626VVC2PS2L 2
49	FELT PACKING (A) 1
50	VALVE 1
51	FELT PACKING (B) 1
52	INNER COVER ASS'Y (A) 1
53	O-RING (S-24) 1
54	FRINGER 1
55	BALL BEARING 609DDC3PS2-L 1
56	WASHER (A) 1
57	ARMATURE AND PINION ASS'Y DC 24V	1
58	MAGNET 1
59	WASHER (A) 1
60	BRUSH BLOCK 1
61	TAPPING SCREW (W/FLANGE) D4 × 16 (BLACK)	2
62	BATTERY BAND 1
63	BRUSH CAP	2
64	CARBON BRUSH (1 PAIR)	2
65	CONTROLLER TERMINAL SET	1
66	PUSHING BUTTON	1
67	DC-SPEED CONTROL SWITCH	1
68	HEAT SINK	1
69	MACHINE SCREW (W/WASHERS) M3 × 12	1
70	RUBBER CUSHION	1
71	TAPPING SCREW (W/FLANGE) D4 × 20 (BLACK)	7
72	HOUSING (A) . (B) SET	1
73	BATTERY BSH 2420 (EUROPE, AUS, NZL)	2
74	BRAND LABEL	1
501	SIDE HANDLE 1
502	DEPTH GAUGE	1
503	CHARGER (MODEL UC 24SGH)	1
504	CASE	1

Item No.	Part Name Q'TY
1	FRONT CAP	1
2	STOPPER RING	1
3	GRIP	1
4	BALL HOLDER	1
5	HOLDER PLATE	1
6	HOLDER SPRING	1
7	WASHER (B)	1
8	RETAINING RING FOR D20 SHAFT	1
9	TAPPING SCREW (W/FLANGE)D4 × 30	4
10	GEAR COVER (A)	1
11	NAME PLATE	1
12	OIL SEAL 1
13	LEEVE	1
14	FELT PACKING (B) 1
15	BALL BEARING 6904DDPS2L	1
16	RETAINING RING 37MM	1
17	CHANGE LEVER	1
18	∅-RING (S-15) 1
19	PRING (H)	1
20	TEEL BALL D3.97 1
21	RETAINING RING D15	1
22	PRING (C)	1
23	TEEL BALL D7.0	1
24	TEEL BALL D5.556	3
25	CYLINDER	1
26	ECOND GEAR	1
27	PRING (A)	1
28	WASHER (A) 1
29	RETAINING RING D28	1
30	ECOND HAMMER	1
31	∅-RING (B)	1
32	∅-RING (A)	1
33	TRIKER	1
34	∅-RING (A)	1
35	PISTON	1
36	∅-RING (A)	1
37	PISTON PIN	1
38	WASHER (C)	2
39	LOCK PLATE 1
40	ECOND PINION	1
41	CLUTCH SPRING	1
42	CLUTCH	1
43	WASHER	1
44	ECOND SHAFT	1
45	RECIPROCATING BEARING	1
