ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MSZ-HR50VFK MITSUBISHI

Στοπαρόνεγχειρίδιοπεριγράφεταιμόνοηεγκατάστασητηςμονάδαςεξωτερικούχώρου. Γιατηνεγκατάστασητηςμονάδαςεσωτερικούχώρου,ανατρέξτεστοεγχειρίδιο εγκατάστασηςτηςμονάδαςεσωτερικούχώρου. Manual de Instalação Para o INSTALADOR

• Πριντηνεγκατάστασητουκλιματιστικού,διαβάστετηνενότητα“ΤΑΠΑΡΑΚΑΤΩΠΡΕΠΕΙΝΑΤΗΡΟΥΝΤΑΙΠΑΝΤΑΓΙΑΛΟΓΟΥΣΑΣΦΑΛΕΙΑΣ”.

• Καθώςαυτέςοιπροειδοποιήσειςκαιπροφυλάξειςπεριλαμβάνουνσημαντικέςπληροφορίεςγιατηνασφάλεια,βεβαιωθείτεότιτιςτηρείτε.

• Αφούδιαβάσετεαυτότοεγχειρίδιο,φυλάξτετομαζίμετιςΟΔΗΓΙΕΣΛΕΙΤΟΥΡΓΙΑΣγιαναμπορείτενατασυμβουλεύεστε.

Μηνεγκαθιστάτεμόνοισαςτημονάδα(γιατονχρήστη).

Ατελήςεγκατάστασημπορείναπροκαλέσειπυρκαγιά,ηλεκτροπληξία,τραυματισμό λόγωπτώσηςτηςμονάδαςή διαρροή νερού. Συμβουλευτείτε τον αντιπρόσωπο απότονοποίοαγοράσατετησυσκευήήένανεξειδικευμένοτεχνικόεγκατάστασης.

Εκτελέστετιςεργασίεςεγκατάστασης με ασφάλεια, ανατρέχοντας στο εγχειρίδιοεγκατάστασης. Ατελήςεγκατάστασημπορείναπροκαλέσειπυρκαγιά,ηλεκτροπληξία,τραυμα-τισμόλόγωπτώσηςτηςμονάδαςήδιαρροήνερού. Κατάτηνεγκατάστασητηςμονάδας,χρησιμοποιήστεκατάλληλοεξοπλι-σμόπροστασίαςκαθώςκαιεργαλείαγιαασφάλεια. Ανδενγίνεικάτιτέτοιο,μπορείναπροκληθείτραυματισμός.

Τοποθετήστετημονάδαμεασφάλειασεμέροςπουμπορείνααντέξειτοβάροςτης. Ανητοποθεσίατηςεγκατάστασηςδενμπορείνααντέξειτοβάροςτηςμονά-δας,ημονάδαμπορείναπέσειπροκαλώνταςτραυματισμό.

Οιηλεκτρικέςεργασίεςπρέπειναεκτελούνταιαπόένανεξου-σιοδοτη- μένο,έμπειροηλεκτρολόγο,σύμφωνα με το εγχειρίδιο εγκατάστασης. Βεβαιωθείτεότι χρησιμοποιείτε αποκλειστικό κύκλωμα.Μηνσυνδέετε άλλεςηλεκτρικέςσυσκευέςμετοκύ-κλωμα. Εάνηισχύςτουκυκλώματοςείναιανεπαρκήςήέχουνγίνειατελείςηλεκτρολο-γικέςεργασίες,μπορείναπροκληθείπυρκαγιάήηλεκτροπληξία. Μηνκαταστρέφετετακαλώδιαασκώνταςυπερβολικήπίεσησταεξαρτή-ματαήτιςβίδες. Τακατεστραμμένακαλώδιαμπορείναπροκαλέσουνπυρκαγιάήηλεκτροπλη-

Βεβαιωθείτεότιέχετεκλείσειτογενικόδιακόπτητροφοδοσίαςρεύματοςότανρυθμίζετετονεσωτερικόηλεκτρολογικόπίνακαήεκτελείτεεργασί-εςκαλωδίωσης. Ανδενγίνεικάτιτέτοιο,μπορείναπροκληθείηλεκτροπληξία. Χρησιμοποιήστετα καθορισμένα καλώδια γιανασυνδέσετετην εσωτε- ρικήκαιτηνεξωτερικήμονάδαμεασφάλειακαισυνδέστετα σύρματα σφιχτάστουςτμηματικούςακροδέκτες,έτσιώστεηκαταπόνησηαπότακαλώδιανα μηνεφαρμόζεται στιςσυνδέσεις.Μηνεπεκτείνετετακαλώ-διακαιμηνχρησιμοποιείτεενδιάμεσησύνδεση. Ατελήςσύνδεσηκαιασφάλισημπορείναπροκαλέσειπυρκαγιά. Μηνεγκαθιστάτε τη μονάδασεμέρος όπουενδέχεταιναυπάρχει διαρ-ροήεύφλεκτωναερίων. Εάνυπάρξειδιαρροήαερίουκαισυσσώρευσήτουγύρωαπότημονάδα,μπο-ρείναπροκληθείέκρηξη.

Μηνχρησιμοποιείτεενδιάμεση σύνδεση του καλωδίου τροφοδοσίας ή τουκαλωδίουπροέκτασης και μηνσυνδέετεπολλές συσκευές σεμία πρίζαεναλλασσόμενουρεύματος(AC). Μπορείναπροκληθείπυρκαγιάήηλεκτροπληξίαλόγωκακήςεπαφής,κακήςμόνωσης,υπέρβασηςτουεπιτρεπόμενουρεύματοςκλπ. Βεβαιωθείτεότιχρησιμοποιείτεταανταλλακτικάπουπαρέχονταιήπουπροσδιορίζονταιγιατιςεργασίεςεγκατάστασης. Η χρήση ελαττωματικών εξαρτημάτων μπορεί να προκαλέσει τραυματισμόή διαρροήνερούλόγωπυρκαγιάς,ηλεκτροπληξίας,πτώσηςτηςμονάδαςκλπ. Ότανσυνδέετετοκαλώδιοπαροχήςρεύματοςστηνπρίζα,βεβαιωθείτεότιδενυπάρχεισκόνη,φράξιμοήχαλαράεξαρτήματατόσοστηνπρίζα όσοκαιστο καλώδιο παροχήςρεύματος.Βεβαιωθείτεότι το καλώδιο παροχήςρεύματοςέχειεφαρμόσεικαλάστηνπρίζα. Ανυπάρχουνσκόνη,φράξιμοήχαλαράεξαρτήματαστοκαλώδιοπαροχήςρεύ-ματοςήστηνπρίζα,μπορείναπροκληθείηλεκτροπληξίαήπυρκαγιά.Ανυπάρ-χουνχαλαράεξαρτήματαστοκαλώδιοπαροχήςρεύματος,αντικαταστήστετα. Στερεώστεμεασφάλειατοκαπάκιτουπίνακατηςεσωτερικήςμονάδαςκαιτοφάτνωμασυντήρησηςτηςεξωτερικήςμονάδας. Εάντοκαπάκιτου πίνακα της εσωτερικής μονάδας ή/και το φάτνωμα συ- ντήρησηςτηςεξωτερικήςμονάδαςδενστερεωθούνμεασφάλεια,μπορείναπροκληθείφωτιάήηλεκτροπληξίαλόγωσκόνης,νερούκλπ. Κατάτηνεγκατάσταση,μετακίνησηήσυντήρησητηςμονάδας,βεβαιω-θείτεότιστοκύκλωμαψύξηςδενθαεισχωρήσειάλληουσίαεκτόςαπότοενδεδειγμένοψυκτικό(R32). Ηπαρουσίαξένηςουσίας,όπωςοαέρας,μπορείναπροκαλέσειμηφυσιο- λογικήαύξησητηςπίεσηςήναοδηγήσεισεέκρηξηήτραυματισμό.Ηχρήσηκάποιου άλλου ψυκτικού υγρού από αυτό που ορίζεται για το σύστημα θα προκληθείμηχανική βλάβη,δυσλειτουργίατουσυστήματοςή βλάβη της μονάδας.Στηχειρότερηπερίπτωση,αυτόενδέχεταιναέχεισοβαρέςεπιπτώ-σειςστηνασφάλειατουπροϊόντος. Μηνεκλύετετοψυκτικόστηνατμόσφαιρα.Ανδιαρρεύσειψυκτικόκατάτηνεγκατάσταση,αερίστετοδωμάτιο.Βεβαιωθείτεότι δενυπάρχειδι-αρροήψυκτικούαερίουμετάτηνολοκλήρωσητηςεγκατάστασης. Εάν τοψυκτικόυγρό διαρρεύσει και έρθει σε επαφήμεφωτιάήμιαπηγή θερμότητας,όπως αερόθερμο, σόμπακηροζίνηςή φούρνο,τοαέριο που παράγεται είναι επιβλαβές. Εξασφαλίστε επαρκή εξαερισμό σύμφωνα με το πρότυποEN378-1. Βεβαιωθείτεότιδενυπάρχειδιαρροήψυκτικούαερίουαφούολοκληρω-θείηεγκατάσταση. Εάνυπάρξειδιαρροήψυκτικούαερίουσεεσωτερικόχώροκαιέρθεισεεπαφή μετη φλόγα αερόθερμου,θερμάστρας,σόμπας, κλπ, ενδέχεταιναπαρα- χθούνεπιβλαβείςουσίες.

Χρησιμοποιήστεκατάλληλαεργαλεία και υλικά σωληνώσεων για την εγκατάσταση.ΗπίεσητουR32είναι1,6 φορέςμεγαλύτερη απότην πίεσητου R22.Η μηχρήσητωνκατάλληλωνεργαλείωνήυλικώνκαιηατελήςεγκατάστασηενδέ-χεταιναπροκαλέσειδιάρρηξητωνσωλήνωνήτραυματισμό. Κατάτηνεκκένωσητουψυκτικού,σταματήστετοσυμπιεστήπριναπο-συνδέσετετιςψυκτικέςσωληνώσεις. Ανοιψυκτικέςσωληνώσειςαποσυνδεθούνενώλειτουργείοσυμπιεστήςκαιηανασταλτικήβαλβίδαείναιανοιχτή,ενδέχεταιναεισρεύσειαέραςκαιηπίεσηστονκύκλοψύξηςναγίνειυπερβολικάυψηλή.Κάτιτέτοιοενδέχεταιναπρο-καλέσειδιάρρηξητωνσωλήνωνήτραυματισμό. Κατάτηνεγκατάστασητηςμονάδας,συνδέστεμεασφάλειατουςψυκτι-κούςσωλήνεςπρινβάλετεσελειτουργίατοσυμπιεστή. Ανοσυμπιεστήςτεθείσελειτουργίαπρινσυνδεθούνοιψυκτικοίσωλήνεςκαιενώηανασταλτικήβαλβίδαείναιανοιχτή,ενδέχεταιναεισρεύσειαέραςκαιηπίεσηστονκύκλοψύξηςναγίνειυπερβολικάυψηλή.Κάτιτέτοιοενδέχεταιναπροκαλέσειδιάρρηξητωνσωλήνωνήτραυματισμό. Σφίξτετοπαξιμάδι εκχείλωσης μεροπόκλειδο,όπως ορίζεται στο πα-ρόνεγχειρίδιο. Εάντοσφίξετε πολύ, το παξιμάδι εκχείλωσης μπορεί να σπάσει μετά από μεγάλοχρονικόδιάστημακαιναπροκαλέσειδιαρροήψυκτικούμέσου.

Ηεγκατάστασητηςμονάδαςθαγίνεισύμφωναμετουςεθνικούςκανονι- σμούςπερίκαλωδιώσεων. Γειώστεσωστάτημονάδα. Μηνσυνδέετετηγείωση σε σωλήνα αερίου, νερού, σε αλεξικέραυνο ή στη γείωση του τηλεφώνου. Η ελαττωματική γείωση μπορεί να προκαλέσει ηλε-κτροπληξία.

Φροντίστεναεγκαταστήσετεένανασφαλειοδιακόπτηδιαφυγήςγείωσης. Εάνδενεγκατασταθείασφαλειοδιακόπτηςδιαφυγήςγείωσης,μπορείναπρο-κληθείηλεκτροπληξίαήπυρκαγιά. Ότανχρησιμοποιείτεένανκαυστήρααερίουήάλλοεξοπλισμόπουπα-ράγειφλόγα,αφαιρέστετελείωςόλοτοψυκτικόυγρόαπότοκλιματιστι-κόκαιβεβαιωθείτεότιηπεριοχήαερίζεταικαλά. Αντοψυκτικόυγρόδιαρρεύσεικαιέρθεισεεπαφήμεφωτιάήπηγήθερμό-τητας,θαδημιουργηθείεπικίνδυνοαέριοκαιυπάρχεικίνδυνοςπρόκλησηςπυρκαγιάς.

Γιατηνεπιτάχυνσητηςδιαδικασίαςαπόψυξηςήτονκαθαρισμό,μηχρη-σιμοποιείτεάλλαμέσααπόαυτάπουσυνιστάοκατασκευαστής. Ησυσκευήπρέπεινααποθηκεύεταισεχώροόπουδενυπάρχουνπη-γέςανάφλεξηςσεσυνεχήλειτουργία(γιαπαράδειγμα:γυμνέςφλόγες,ενεργήσυσκευήαερίουήενεργόηλεκτρικόαερόθερμο). Μηντρυπάτεήκαίτετησυσκευή. Έχετευπόψηότιταψυκτικάυγράενδέχεταιναείναιάοσμα. Ησωλήνωσηπρέπειναπροστατεύεταιαπόυλικέςζημιές. Ησωλήνωσηπρέπειναδιατηρείταιστοελάχιστομήκος. Πρέπεινατηρούνταιοιεθνικοίκανονισμοίσχετικάμετοαέριο. Μηφράζετετααπαιτούμεναανοίγματααερισμού. Μηνχρησιμοποιείτεσυγκολλητικόκράμαχαμηλήςθερμοκρασίαςσεπερίπτωσησυγκόλλησηςτωνσωλήνωνψυκτικού. Οιεργασίεςσυντήρησηςθαπρέπειναεκτελούνταιμόνοσύμφωναμετιςσυστάσειςτουκατασκευαστή. ΠΡΟΕΙΔΟΠΟΙΗΣΗ (Μπορείναπροκληθείθάνατος,σοβαρόςτραυματισμόςκτλ.) Απαιτούμεναεργαλείαγιαεγκατάσταση ΚατσαβίδιPhillips(σταυροκατσάβιδο) Αλφάδιμεφυσαλίδανερού Βαθμονομημένηκλίμακα Μαχαίριήψαλίδιγενικήςχρήσης Κλειδίροπήςστρέψης Κλειδίσύσφιξης(ήαγγλικόκλειδί) Εξαγωνικόκλειδί4mm ΕργαλείοεκχείλωσηςγιαR32,R410A ΠολλαπλόςμετρητήςγιαR32,R410A ΑντλίακενούγιαR32,R410A ΕλαστικόςσωλήναςπλήρωσηςγιαR32,R410A Κόφτηςσωλήναμεδιάταξηδιαμόρ- φωσηςστομίου

1. ΠΡΙΝΤΗΝΕΓΚΑΤΑΣΤΑΣΗ

ΕΡΜΗΝΕΊΑΤΩΝΣΥΜΒΌΛΩΝΠΟΥΕΜΦΑΝΊΖΟΝΤΑΙΣΤΗΝΕΣΩΤΕΡΙΚΉΉ/ΚΑΙΣΤΗΝΕΞΩΤΕΡΙΚΉΜΟΝΆΔΑ ΠΡΟΕΙΔΟΠΟΙΗΣΗ (Κίνδυνοςπυρκαγιάς) Αυτήημονάδαχρησιμοποιείεύφλεκτοψυκτικόυγρό. Αντοψυκτικόυγρόδιαρρεύσεικαιέρθεισεεπαφήμεφωτιάήπηγήθερμότητας,θαδημιουργηθείεπικίνδυνο αέριοκαιυπάρχεικίνδυνοςπρόκλησηςπυρκαγιάς. ΔιαβάστεπροσεκτικάτιςΟΔΗΓΙΕΣΛΕΙΤΟΥΡΓΙΑΣπριντηχρήση. ΤοπροσωπικόσυντήρησηςθαπρέπειναδιαβάσειπροσεκτικάτιςΟΔΗΓΙΕΣΛΕΙΤΟΥΡΓΙΑΣκαιτοΕΓΧΕΙΡΙΔΙΟΕΓΚΑΤΑΣΤΑΣΗΣπριντη

ΠερισσότερεςπληροφορίεςθαβρείτεστιςΟΔΗΓΙΕΣΛΕΙΤΟΥΡΓΙΑΣ,στοΕΓΧΕΙΡΙΔΙΟΕΓΚΑΤΑΣΤΑΣΗΣκαισταυπόλοιπασχετικάέγγραφα.

Εγκαταστήστεένανασφαλειοδιακόπτηδιαφυγήςγείωσηςστομέροςτηςεγκατάστασης. Εάνδενγίνειεγκατάστασηασφαλειοδιακόπτηδιαφυγήςγείωσης,μπορείνα προκληθείηλεκτροπληξία.

Εκτελέστετιςεργασίεςαποστράγγισης/σωληνώσεωνμεασφάλειασύμ- φωναμετοεγχειρίδιοεγκατάστασης. Ανυπάρχεικάποιακακοτεχνίαστις εργασίες αποστράγγισης/σωληνώσεων, ενδέχεταιναστάζεινερόαπότημονάδακαιταοικιακάείδηναβραχούνκαινα καταστραφούν.

Μηναγγίζετετοστόμιοεισόδουαέραήταπτερύγιααλουμινίουτηςεξωτερικήςμονάδας. Κάτιτέτοιομπορείναπροκαλέσειτραυματισμό.

Μηνεγκαθιστάτετηνεξωτερικήμονάδασεμέροςόπουμπορείναζουνμικράζώα.

Ανμικράζώαμπουνκαιαγγίξουνταηλεκτρικάεξαρτήματα μέσαστημονάδα, μπορείναπροκληθείδυσλειτουργία,εκπομπήκαπνούήπυρκαγιά.Επίσης,συμ- βουλέψτετουςχρήστεςναδιατηρούνκαθαρήτηνπεριοχήγύρωαπότημονάδα.

Μηχρησιμοποιείτετοκλιματιστικόότανπραγματοποιούνταικατασκευαστικέςεργα- σίεςκαιεργασίεςφινιρίσματοςσεεσωτερικόχώροήκατάτοκέρωματουδαπέδου. Πριντηλειτουργίατουκλιματιστικούκαιμετάτηνολοκλήρωσητέτοιουείδους εργασιών,αερίστετοχώροκαλά.Διαφορετικά,ενδέχεταιναπροσκολληθούν πτητικάστοιχείαστοεσωτερικότουκλιματιστικού,ταοποίαμπορείναπρο- καλέσουνδιαρροήνερούήδιασκορπισμόσταγονιδίωνυγρασίας.

(Λανθασμένοςχειρισμόςίσωςπροκαλέσεισοβαρότραυματισμόσεσυγκεκριμέναπεριβάλλοντα.) 1-2.ΠΡΟΔΙΑΓΡΑΦΕΣ

Παροχήρεύματος*1 Προδιαγραφέςκαλωδίων*2 Διαφοράμήκουςκαιύψουςσωλήνων *3,*4,*5,*6,*7,*8 Επίπεδοεξωτερικού

Καλώδιοσύνδεσης εσωτερικής/εξω- τερικήςμονάδας Μέγ.μήκοςσωλήναγια εσωτερικήμονάδα/ γιαπολυ-σύστημα

ύψους*9 Μεγ.αρ.λυγισμάτων ανάεσωτερικήμονάδα /γιαπολυ-σύστημα Ψύξη Θέρμανση

Μέγιστηποσότητα πλήρωσηςψυκτικού

Ποσότηταψυκτικού πουέχεισυμπληρωθεί απότοεργοστάσιο MXZ-3HA50VF 1,6kg 1,4kg *1 Συνδέστεστο διακόπτη παροχής ρεύματοςοοποίος, όταν ανοίγει γιαναδιακόψει τη φάσητης πηγής τροφοδοσίας,έχειδιάκενο 3 mmήπερισσότερο. (Όταν ο διακόπτης παροχήςρεύματοςείναικλειστόςπρέπειναδιακόπτονταιόλεςοιφάσεις.)

Χρησιμοποιείτεκαλώδιαπουσυμμορφώνονταιπροςτοσχεδιασμό60245IEC57.Χρησι- μοποιήστετοκαλώδιοσύνδεσηςεσωτερικής/εξωτερικήςμονάδαςσύμφωναμετιςπροδια- γραφέςκαλωδίουπουαναφέρονταιστοεγχειρίδιοεγκατάστασηςτηςεσωτερικήςμονάδας. *3 Μην χρησιμοποιείτε ποτέσωλήνεςμε πάχος μικρότερο απόαυτόπου καθορίζεται. Η αντοχήστηνπίεσηδενθαείναιαρκετή. *4 Χρησιμοποιήστεένανχαλκοσωλήναήένανσωλήνααπόκράμαχαλκούχωρίςραφές. *5 Προσέξτεναμηνσπάσετεήλυγίσετετοσωλήνακατάτηνκαμπύλωσητωνσωλήνων. *6 Ηακτίνακαμπύλωσηςτωνσωλήνωνψυκτικούπρέπειναείναι100mmήπερισσότερο. *7 Μονωτικόυλικό:Θερμοανθεκτικόςπλαστικόςαφρόςμεειδικήβαρύτητα0,045

Βεβαιωθείτεότιχρησιμοποιείτετοκατάλληλοπάχοςμόνωσης.Τουπερβολικόπάχοςμπορείναπροκαλέσειεσφαλμέ- νηεγκατάστασητηςεσωτερικήςμονάδαςκαιηανεπαρκήςμόνωσημπορείναπροκαλέσειδημιουργίασταγονιδίων

Ανηεξωτερικήμονάδαείναιεγκατεστημένηυψηλότερααπότηνεσωτερική,ημέγιστηδιαφοράύψουςμειώνεταιστα10m

1-3.ΕΠΙΛΟΓΗΠΡΟΑΙΡΕΤΙΚΩΝΕΝΩΣΕΩΝΔΙΑΦΟΡΕΤΙΚΩΝΔΙΑΜΕΤΡΩΝ Εάνηδιάμετροςτουσωλήνασύνδεσηςδεναντιστοιχείστομέγεθοςθύραςτηςεξωτερικήςμονάδας,χρησιμοποιήστεενώσειςδιαφορετικώνδιαμέτρωνσύμφωναμετονακόλουθοπίνακα

Μέγεθοςθύραςεξωτερικήςμονάδας Προαιρετικέςενώσειςδιαφορετικώνδιαμέτρων (μέγεθοςθύραςεξωτερικήςμονάδας→διάμετροςσωλήνασύνδεσης)

15,88(5/8):MAC-A456JP-E Ανατρέξτεστοεγχειρίδιοεγκατάστασηςτηςεσωτερικήςμονάδαςγιατηδιάμετροτουσωλήνασύνδεσηςτηςεσω- τερικήςμονάδας. ΜΟΝΑΔΑA-C 6,35(1/4)/9,52(3/8) (Μονάδα:mm(ίντσες))

• Σεμέροςόπουδενεκτίθεταισεδυνατόάνεμο.

• Σεμέροςόπουηροήαέραείναιομαλήκαιχωρίςσκόνη.

• Σε μέροςόπουη έκθεση στη βροχήκαιαπευθείαςσεηλιακόφως μπορείνααποφευχθείόσοτοδυνατόνπερισσότερο.

Σεμέροςόπουδενενοχλούνταιοιγείτονεςαπότονήχολειτουργίαςήτοζεστόαέρα

• Σεμέροςόπουυπάρχεισκληρόςτοίχοςήστήριγμαγιαναμηναυξάνε- ταιοθόρυβοςλειτουργίαςήοικραδασμοί.

• Σεμέροςόπουδενυπάρχεικίνδυνοςδιαρροήςεύφλεκτουαερίου.

• Κατάτηνεγκατάστασητηςμονάδας,στερεώστεκαλάταπόδιατης.

Σεμέροςπουείναιτουλάχιστον3mμακριάαπόκεραίατηλεόρασηςήραδιο- φώνου.Η λειτουργία τουκλιματιστικούενδέχεται να δημιουργείπαρεμβολές στηραδιοφωνικήήτηλεοπτικήλήψησεπεριοχέςόπουτοσήμαείναιασθενές. Μπορείνααπαιτείταιεγκατάστασηενισχυτήγιατησυσκευήπουεπηρεάζεται

• Εγκαταστήστετημονάδασεοριζόντιαθέση.

• Τοποθετήστετημονάδασεσημείοπουδενείναιεκτεθειμένοσεχιόνι ήχιονοθύελλα.Σεπεριοχέςμεμεγάληχιονόπτωση,τοποθετήστεμια μαρκίζα,μιαβάσηή/καιπροστατευτικάδιαφράγματα.

Συνιστάταιηδημιουργίαενόςβρόγχουστησωλήνωσηκοντάστηνεξωτερική μονάδα,έτσιώστεναμειώνονταιοικραδασμοίπουμεταδίδονταιαπόεκεί.

Όταντοκλιματιστικόλειτουργείενώηεξωτερικήθερμοκρασίαείναιχα- μηλή,βεβαιωθείτεότιακολουθείτετιςπαρακάτωοδηγίες.

• Ποτέμηντοποθετείτετηνεξωτερικήμονάδασεμέροςόπουηπλευ- ράεισόδου/εξόδουαέραείναιάμεσαεκτεθειμένηστονάνεμο.

Γιανααποτρέψετετηνέκθεσηστονάνεμο,τοποθετήστετηνεξωτερική μονάδαμετηνπλευράεισόδουαέραστραμμένηπροςτοντοίχο.

Γιανααποτρέψετετηνέκθεσηστονάνεμο,συνιστάταιητοποθέτησηπροστα- τευτικούδιαφράγματοςστηνπλευράεξόδουαέρατηςεξωτερικήςμονάδας. Αποφύγετετηντοποθέτησησταπαρακάτωμέρηόπουείναιπιθανόνα προκύψειβλάβηστοκλιματιστικό.

• Σεμέροςόπουμπορείναυπάρξειδιαρροήεύφλεκτωναερίων.

• Σεμέροςόπουυπάρχουνπολλάλιπαντικάμηχανικάέλαια.

Όπουέχειπέσειλάδιήόπουυπάρχουναναθυμιάσειςαπόλάδι(όπωςκουζίνεςκαιερ- γοστάσια,σταοποίαενδέχεταιναπροκληθούναλλοιώσειςκαιζημιάσταπλαστικάμέρη).

• Σεμέροςόπουυπάρχειπολύαλάτι,γιαπαράδειγμασεακτές.

Σεμέροςόπουπαράγονταιθειούχααέρια,γιαπαράδειγμασεθερμέςπηγές.

Σεμέροςόπουυπάρχειεξοπλισμόςυψηλήςσυχνότηταςήασύρματος.

Όπουυπάρχουνέντονεςαναθυμιάσειςπτητικώνοργανικώνενώσεων,όπωςφθαλι- κέςενώσεις,φορμαλδεΰδηκ.α.,πουμπορούνναπροκαλέσουνχημικήπυρόλυση.

Ησυσκευήπρέπεινααποθηκεύεταιγιατηναποφυγήπρόκλησηςμηχανικήςζημιάς

1-4.ΕΠΙΛΟΓΗΤΗΣΘΕΣΗΣΕΓΚΑΤΑΣΤΑΣΗΣ Μέθοδοςπλήρωσηςψυκτικού Συνολικήποσότητα

• Αντομήκοςτουσωλήναυπερβαίνειτα40m,απαιτείταιεπιπρόσθετηπλήρωσηψυκτικού(R32).(Δεναπαιτείταιεπιπρόσθετηπλήρωσηγιασωλήναμή- κουςμικρότερουτων40m.) Πρόσθετοψυκτικό=0,02(kg/m)×(μήκοςσωλήνα(m)–40) VG79A985H01_el.indd 2 2018/9/28 9:58:55Gr-3

Εμπόδιαστηνμπροστινήκαιπίσωπλευρά Ημονάδαμπορείναχρησι- μοποιηθείσυνδέονταςέναν προαιρετικόοδηγόανεμι- στήραεξωτερικούχώρου (MAC-856SG)(αλλάοιδύο πλευρέςκαιτοπάνωμέρος είναιανοιχτά).

Μπροστινήπλευρά(εξόδουαέρα)ανοιχτή Από τη στιγμή που υπάρχει το κενό που υποδεικνύεται στοσχή- μα,επιτρέπεταιηεγκα- τάσταση της μονάδας σεπερίπτωση πουτα εμπόδιαβρίσκονταιστο πίσωμέροςκαισταπλά- γιατηςμονάδας.(Κανένα εμπόδιοστοάνω μέρος τηςμονάδας) ΑΠΑΙΤΟΥΜΕΝΟΣΕΛΕΥΘΕΡΟΣΧΩΡΟΣΓΥΡΩΑΠΟΤΗΝΕΞΩΤΕΡΙΚΗΜΟΝΑΔΑ

1. Εμπόδιαστοάνωμέρος

Ότανδεν υπάρχει εμπόδιο στην μπροστινήπλευρά καιταπλάγια τηςμονάδας,επιτρέπεταιηεγκατά- στασήτης σεπερίπτωσηύπαρξης εμποδίουστοάνωμέροςτης,μετην προϋπόθεση ότιυπάρχειτοκενό πουφαίνεταιστοσχήμα.

Εμπόδιαστηνμπροστινήπλευρά(έξοδοςαέρα)μόνο Όταν υπάρχει εμπόδιο στη μπροστινή πλευράτηςμονά- δαςόπως φαίνεταιστο σχήμα, απαιτείταιελεύθεροςχώροςστο πάνωμέρος,στο πίσωμέρος καισταπλάγιατηςμονάδας. 500ή

500ήμεγαλύτερο Οδηγόςανεμιστήρα(MAC-856SG)

Εμπόδιαστημπροστινήκαιπίσωπλευράκαισταπλάγια

• Κατάτην εγκατάσταση της μονάδαςσεχώρο που είναι κλειστός μετοίχους,όπως μια βεράντα, βεβαιωθείτε ότι υπάρχει επαρκής χώροςόπωςφαίνεταιστοσχήμαπαρακάτω. Σεαυτήντηνπερίπτωση,ενδέχεταιναμειωθείηισχύςτουκλιματι- στικούκαινααυξηθείηκατανάλωσηρεύματος.

• Όπου δεν υπάρχει καλήροήαέρα ή υπάρχει κίνδυνος βραχυκυ- κλώματος,εγκαταστήστε ένανοδηγό πρίζας καιβεβαιωθείτε ότι υπάρχειαρκετόςχώροςπίσωαπότημονάδα.

• Κατάτηνεγκατάστασηδύοήκαι περισσότερωνμονάδων, μην εγκαθιστάτετιςμονάδεςτημίαπίσωήμπροστάαπότηνάλλη. 200ήμεγαλύτερο 100ή

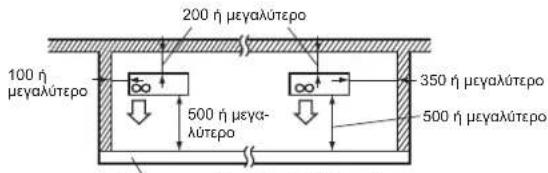

350ήμεγαλύτερο 500ήμεγα-

500ήμεγαλύτερο (Μονάδα:mm) Τούψοςτουεμπόδιουείναι1200ήμικρότερο

Χώροςσυντήρησης Αφήστεελεύθεροχώρογιατησυντήρησηόπωςφαίνεταιστοσχήμα. 100ή

Χώροςσυντήρησης 350ήμεγαλύτερο 350ήμεγαλύτερο 500ή

• ΤοR32είναιβαρύτεροαπότοναέρα—όπωςκαιταάλλαψυκτικά—επομένωςτείνεινασυσσωρεύεταιστηβάση(κοντάστοδάπεδο).ΑντοR32συσσω- ρευτείγύρωαπότηβάση,ενδέχεταιναφτάσεισεμιαεύφλεκτησυγκέντρωσησεπερίπτωσηπουτοδωμάτιοείναιμικρό.Προςαποφυγήτυχόνανάφλεξης, απαιτείταιηδιατήρησηασφαλούςπεριβάλλοντοςεργασίαςμέσωδιασφάλισηςκατάλληλουεξαερισμού.Ανεπιβεβαιωθείδιαρροήψυκτικούσεέναδωμάτιο ήμιαπεριοχήόπουοεξαερισμόςείναιανεπαρκής,αποφεύγετετηχρήσηφλόγαςέωςότουβελτιωθούνοισυνθήκεςστοπεριβάλλονεργασίαςμέσωδια- σφάλισηςκατάλληλουεξαερισμού.

• Ησύνδεσητωνσωλήνωνψυκτικούπρέπειναείναιπροσβάσιμηγιασκοπούςσυντήρησης.

• Εγκαθιστάτετιςεξωτερικέςμονάδεςσεχώρουςόπουτουλάχιστονμίααπότιςτέσσεριςπλευρέςείναιανοικτήκαισεεπαρκώςμεγάλουςχώρουςχωρίς συμπιέσεις. ΟΚ ΟΚ ΟΚ Λάθος VG79A985H01_el.indd 3 2018/9/28 9:58:55Gr-4 1-4-1.Ελάχιστηπεριοχήεγκατάστασηςγιαεξωτερικέςμονάδες Ανπρέπειοπωσδήποτεναεγκαταστήσετεμιαμονάδασεχώροόπουκαιοιτέσσεριςπλευρέςαποκλείονταιήασκούνταισυμπιέσεις,επιβεβαιώστεότιικανο- ποιείταιμίααπότιςπαρακάτωκαταστάσεις(Α,ΒήC). Σημείωση:Αυτάτααντίμετραπροορίζονταιγιατηδιατήρησητηςασφάλειας,όχιγιατηνεγγύησητωνπροδιαγραφών. Α)Εξασφαλίστεεπαρκήχώροεγκατάστασης(ελάχιστοεμβαδόνεγκατάστασηςAmin). ΕγκαταστήστετημονάδασεχώρομεεμβαδόνεγκατάστασηςAminήμεγαλύτερο,πουαντιστοιχείσεποσότηταψυκτικούΜ(ψυκτικόπουέχειπληρωθεί απότοεργοστάσιο+ψυκτικόπουπροστίθεταιτοπικά). C)Δημιουργήστεκατάλληληανοικτήπεριοχήεξαερισμού. Βεβαιωθείτεότιτοπλάτοςτηςανοικτήςπεριοχήςείναι0,9[m]ήμεγαλύτεροκαιτούψοςτηςανοικτήςπεριοχήςείναι0,15[m]ήμεγαλύτερο. Ωστόσο,τούψοςαπότοκάτωμέροςτουχώρουεγκατάστασηςέωςτοκάτωάκροτηςανοικτήςπεριοχήςθαπρέπειναείναι0,125[m]ήμικρότερο. Ηανοικτήπεριοχήθαπρέπειναέχειάνοιγμακατά75%ήπερισσότερο. Β)Εγκαταστήστετημονάδασεχώρομεύψοςσυμπίεσηςτηςτάξηςτων[0,125[m]. Μ[kg] Amin[m²] 1,0 12 1,5 17 2,0 23 2,5 28 3,0 34 3,5 39 4,0 45 4,5 50 5,0 56 5,5 62 6,0 67 6,5 73 7,0 78 7,5 84 Amin Ύψοςαπότοκάτωμέροςτης τάξηςτων0,125[m]ήμικρότερο Ύψοςαπότοκάτωμέροςτης τάξηςτων0,125[m]ήμικρότερο Άνοιγμακατά75%ή περισσότερο ΠλάτοςΠ0,9[m]ή

Ύψοςαπότοκάτωμέρος 0,125[m]ήμικρότερο ΎψοςΥ0,15[m]ή

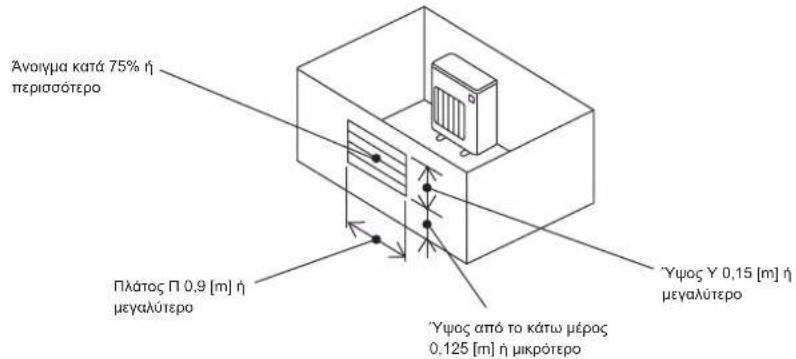

VG79A985H01_el.indd 4 2018/9/28 9:58:55Gr-5 1-4-2.Ελάχιστηπεριοχήεγκατάστασηςγιαεσωτερικέςμονάδες ΠραγματοποιείτετηνεγκατάστασησεδωμάτιομεεμβαδόνδαπέδουAminήμεγαλύτερο,πουαντιστοιχείσεποσότηταψυκτικούΜ(ψυκτικόπουέχειπληρω- θείαπότοεργοστάσιο+ψυκτικόπουπροστίθεταιτοπικά). Εγκαταστήστετηνεσωτερικήμονάδαέτσιώστετούψοςαπότοδάπεδοέωςτοκάτωμέροςτηςεσωτερικήςμονάδαςναείναιυ0, γιαμονάδατοίχου:1,8mήμεγαλύτερο, γιαμονάδαοροφής,κασέτακαικρυφήμονάδαοροφής:2,2mήμεγαλύτερο. Ανάλογαμετομοντέλοισχύουνπεριορισμοίστούψοςεγκατάστασης,επομένωςδιαβάστετοεγχειρίδιοεγκατάστασηςγιατησυγκεκριμένημονάδα. Μ[kg] Amin[m²] 1,0 3 1,5 4,5 2,0 6 2,5 7,5 3,0 9 3,5 12 4,0 15,5 4,5 20 5,0 24 5,5 29 6,0 35 6,5 41 7,0 47 7,5 54 Μονάδατοίχου υ0] 1,8[m] ΚρυφήμονάδαοροφήςΚασέταΜονάδαοροφής υ0] 2,2[m]υ0] 2,2[m]υ0] 2,2[m] VG79A985H01_el.indd 5 2018/9/28 9:58:55Gr-6

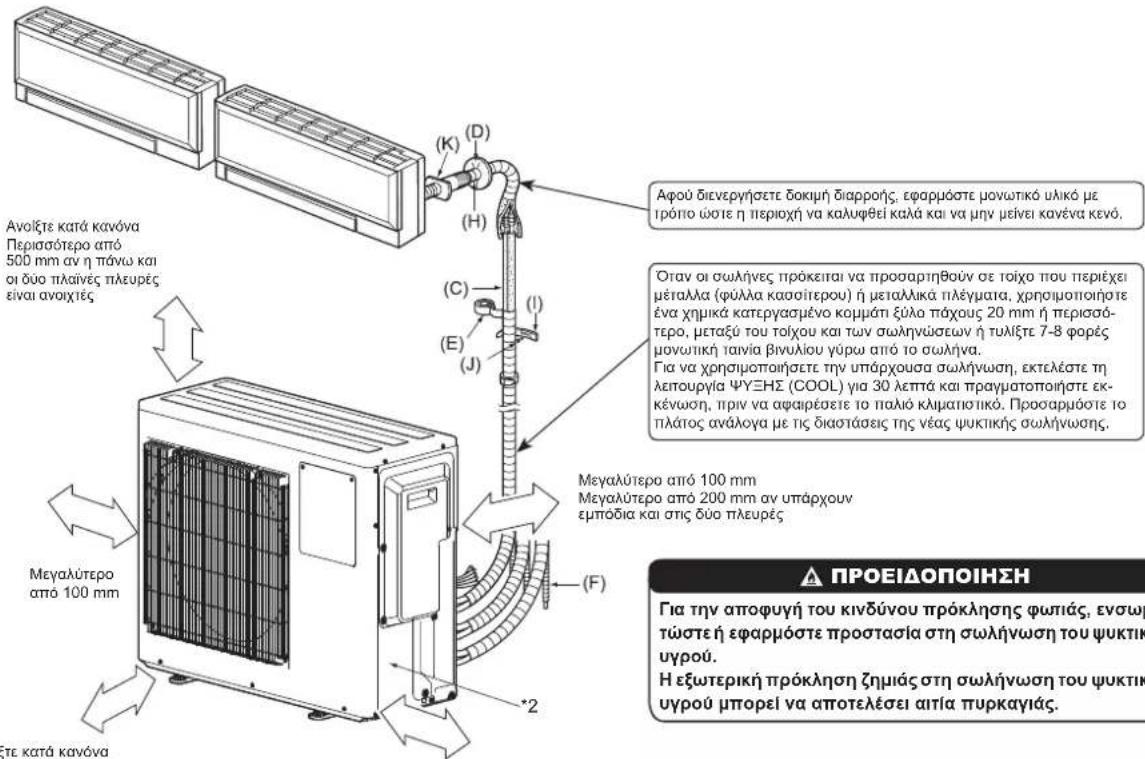

1-5.ΔΙΑΓΡΑΜΜΑΕΓΚΑΤΑΣΤΑΣΗΣ Ηεγκατάστασητωνμονάδωνπρέπειναγίνειαπό εξουσιοδοτημένοεγκαταστάτηκαισύμφωναμε τουςισχύοντεςτοπικούςκανονισμούς. Εγκατάστασηεξωτερικήςμονάδας Στόμιοεισόδου

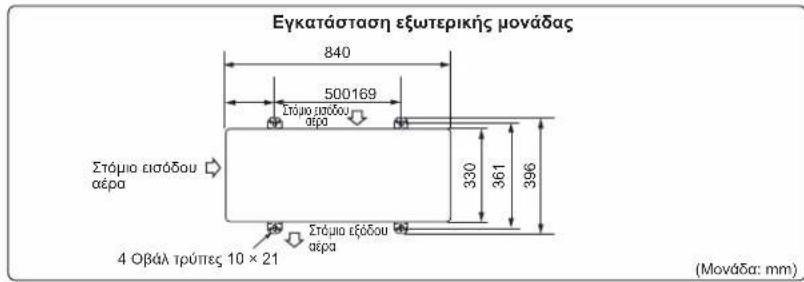

4Οβάλτρύπες10×21 (Μονάδα:mm)

από100mm Ανοίξτεκατάκανόνα Περισσότεροαπό 500mmανηπάνωκαι οιδύοπλαϊνέςπλευρές είναιανοιχτές Μεγαλύτεροαπό100mm Μεγαλύτεροαπό200mmανυπάρχουν εμπόδιακαιστιςδύοπλευρές Ανοίξτεκατάκανόνα Περισσότεροαπό500mmανη πίσω,ηπάνωκαιοιδύοπλαϊνές πλευρέςείναιανοιχτές Μεγαλύτεροαπό350mm

Ελέγξτεταπαρακάτωεξαρτήματαπριντηνεγκα-

(1) Στόμιοαποστράγγισης 1 (2) Τάπααποστράγγισης 2 *2Τοέτοςκαιομήναςκατασκευήςυποδεικνύονταιστηνπινακίδαπροδιαγραφών. ΕΞΑΡΤΗΜΑΤΑΠΟΥΠΡΕΠΕΙΝΑΠΡΟΜΗΘΕΥ- ΤΕΙΤΕΓΙΑΤΗΝΕΓΚΑΤΑΣΤΑΣΗ (A) Καλώδιοτροφοδοσίας*1 1 (B) Καλώδιοσύνδεσηςεσωτερικής/ εξωτερικήςμονάδας*1

(C) Σωλήναςπροέκτασης 1 (D) Κάλυμματρύπαςτοίχου 1 (E) Ταινίαπερίδεσης 1 (F) Σωλήναςαποστράγγισηςπροέκτασης (ήσωλήναςαπόμαλακόPVC,εσωτ. διαμ.15mmήσκληρόPVC,VP16)

(H) Στόκος 1 (I) Ταινίαστερέωσηςσωλήνα 2έως7 (J) Βίδαστερέωσηςγια(I) 2έως7 (K) Συνδετικόπερίβληματρύπαςτοίχου

(L) ΣωλήναςαπόμαλακόPVC,εσωτερικής διαμέτρου15mmήαπόσκληρόPVC, VP16γιαστόμιοαποστράγγισης(1)

*1Τοποθετήστετοκαλώδιοσύνδεσηςεσωτερι- κής/εξωτερικήςμονάδας(B)και το καλώδιο τροφοδοσίας(A)τουλάχιστον1mμακριάαπό τοκαλώδιοτηςκεραίαςτηλεόρασης. Ηστήλη“Τμχ”γιατιςσειρές(B)έως(K)στοναρι- στερόπίνακααναφέρεταιστηνποσότηταπουθα χρησιμοποιηθείανάεσωτερικήμονάδα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Γιατηναποφυγήτουκινδύνουπρόκλησηςφωτιάς,ενσωμα- τώστεήεφαρμόστεπροστασίαστησωλήνωσητουψυκτικού

Ηεξωτερικήπρόκλησηζημιάςστησωλήνωσητουψυκτικού υγρούμπορείνααποτελέσειαιτίαπυρκαγιάς. Ότανοισωλήνεςπρόκειταιναπροσαρτηθούνσετοίχοπουπεριέχει μέταλλα(φύλλακασσίτερου)ήμεταλλικάπλέγματα,χρησιμοποιήστε έναχημικάκατεργασμένοκομμάτιξύλοπάχους20mmήπερισσό- τερο,μεταξύτουτοίχουκαιτωνσωληνώσεωνήτυλίξτε7-8φορές μονωτικήταινίαβινυλίουγύρωαπότοσωλήνα. Γιαναχρησιμοποιήσετετηνυπάρχουσασωλήνωση,εκτελέστετη λειτουργίαΨΥΞΗΣ(COOL)για30λεπτάκαιπραγματοποιήστεεκ- κένωση,πριννααφαιρέσετετοπαλιόκλιματιστικό.Προσαρμόστετο πλάτοςανάλογαμετιςδιαστάσειςτηςνέαςψυκτικήςσωλήνωσης. Αφούδιενεργήσετεδοκιμήδιαρροής,εφαρμόστεμονωτικόυλικόμε τρόποώστεηπεριοχήνακαλυφθείκαλάκαιναμηνμείνεικανένακενό.

• Βεβαιωθείτεότιέχετεστερεώσειόλεςτιςβίδεςστους αντίστοιχουςακροδέκτες ότανστερεώνετετοσύρμα και/ήτοκαλώδιοστονπίνακαακροδεκτών.

• Τοκαλώδιογείωσηςθαπρέπειναείναιλίγομακρύτερο απόταυπόλοιπα.(Περισσότεροαπό35mm)

• Αφήστεμεγαλύτερομήκοςστακαλώδιασύνδεσης,για μελλοντικήσυντήρηση. 1)Αφαιρέστετοπλαίσιοσυντήρησης.

Χαλαρώστετηβίδαστερέωσηςκαισυνδέστεσωστάτοκαλώδιοσύνδεσηςεσωτερι- κής/εξωτερικήςμονάδας(Β)πουπροέρχεταιαπότηνεσωτερικήμονάδαστηβάση ακροδεκτών.Προσέξτεναμηνκάνετελάθοςσυνδέσεις.Στερεώστεκαλάτηβάση ακροδεκτώνέτσιώστεναμηνείναι εμφανές κανένα μέροςαπότοκυρίωςτμήμα καιναμηνασκείταιεξωτερικήπίεσηστοσημείοσύνδεσηςτηςβάσηςακροδεκτών. 3)Βιδώστεσφιχτά τιςβίδεςτωνακροδεκτώνγια νααποφύγετετοξεβίδωμάτους. Αφούβιδώσετε,τραβήξτεελαφρά τα καλώδιαγιαναβεβαιωθείτεότι δεν κινού-

4)Εκτελέστεταβήματα2)και3)γιαόλεςτιςεσωτερικήμονάδα. 5)Συνδέστετοκαλώδιοτροφοδοσίας(Α). 6)Στερεώστετοκαλώδιοσύνδεσηςεσωτερικής/εξωτερικήςμονάδας(Β)καιτοκα- λώδιοτροφοδοσίας(Α)μετοσφιγκτήρακαλωδίων. 7)Κλείστε καλάτοπλαίσιο συντήρησης. Βεβαιωθείτε ότι το βήμα 3-3. ΣΥΝΔΕΣΗ ΣΩΛΗΝΑέχειολοκληρωθεί.

• Αφού ολοκληρωθούν οι συνδέσειςμεταξύτουκαλωδίουτροφοδοσίας(A) και τουκαλωδίουσύνδεσηςεσωτερικής/εξωτερικήςμονάδας(B), στερεώστεκαλά όλατακαλώδιαμετοσφιγκτήρακαλωδίων. 35mm 15mm

Εκτελέστετιςεργασίεςεγκατάστασηςτωνσωληνώσεωναποστράγγισηςμόνοστηνπερίπτωσηπουηαποστράγγισηγίνεταιαπόένασημείο. 1)Επιλέξτεμιατρύπαγιαναδιοχετεύσετεταυγράαποχέτευσηςκαιεγκαταστήστεσεαυτήντοστόμιοαποστράγγισης(1). 2)Κλείστετιςυπόλοιπεςτρύπεςμετάπεςαποστράγγισης(2). 3)ΣυνδέστετοσωλήνααπόμαλακόPVC(L),εσωτερικήςδιαμέτρου15χιλιοστών,μετοστόμιοαποστράγγισης(1)καιτοκύριοσημείοαποστράγγισης.

Εγκαταστήστετημονάδασεοριζόντιαθέση. Μηνχρησιμοποιείτετοστόμιοαποστράγγισης(1)καιταπαξιμάδιααποστράγγισης(2)σεψυχρέςπεριοχές.Ταυγράαποστράγγισηςενδέχεταιναπαγώ- σουνκαιναδιακοπείηλειτουργίατουανεμιστήρα. Ηεσωτερικήμονάδαπαράγεισυμπύκνωμακατάτηδιάρκειατηςλειτουργίαςθέρμανσης.Επιλέξτετοχώροεγκατάστασηςπροκειμένουναδιασφαλίσετε τηνπροστασίατηςεξωτερικήςμονάδαςή/καιτοπάτωμααπότονερόαποστράγγισηςήναεμποδίσετετηνπρόκλησηζημιώναπότοπαγωμένονερόαπο- στράγγισης. 1-6.ΣΩΛΗΝΩΣΕΙΣΑΠΟΣΤΡΑΓΓΙΣΗΣΓΙΑΤΗΝΕΞΩΤΕΡΙΚΗΜΟΝΑΔΑ

2. ΕΓΚΑΤΑΣΤΑΣΗΤΗΣΕΞΩΤΕΡΙΚΗΣΜΟΝΑΔΑΣ

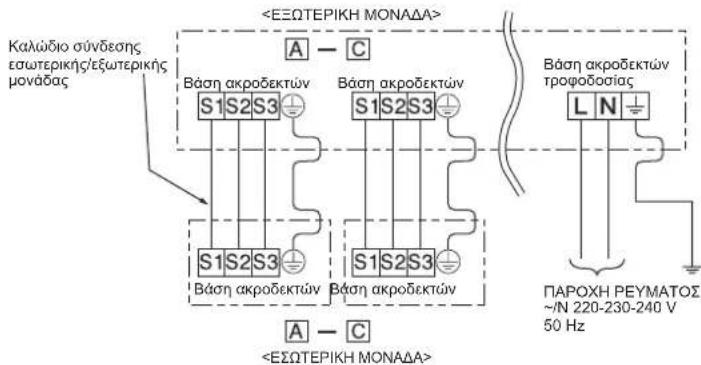

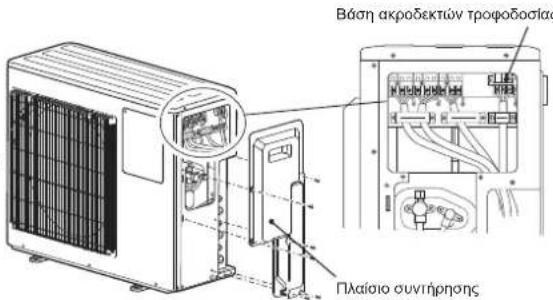

Βάσηακροδεκτώντροφοδοσίας Πλαίσιοσυντήρησης ΠΑΡΟΧΗΡΕΥΜΑΤΟΣ ~/N220-230-240V 50Hz Βάσηακροδεκτών Βάσηακροδεκτών τροφοδοσίας Καλώδιοσύνδεσης εσωτερικής/εξωτερικής

<ΕΞΩΤΕΡΙΚΗΜΟΝΑΔΑ> <ΕΣΩΤΕΡΙΚΗΜΟΝΑΔΑ> Βάσηακροδεκτών Βάσηακροδεκτών Βάσηακροδεκτών VG79A985H01_el.indd 7 2018/9/28 9:58:56Gr-8

3. ΕΡΓΑΣΙΑΕΚΧΕΙΛΩΣΗΣΚΑΙΣΥΝΔΕΣΗΣΣΩΛΗΝΑ

• Χρησιμοποιήστε τον παραπάνω πίνακαροπήςστρέψηςσανοδηγόγιατην ένωσητμημάτωντηςεσωτερικήςμονάδας και σφίξτεχρησιμοποιώντας δύο κλειδιά.Ηυπερβολικήσύσφιξηκαταστρέφειτηνεκχειλωμένηδιατομή. 1)Αλείψτεμιαλεπτήεπίστρωσηαπόψυκτικόλάδι(G)σταεκχειλωμέναάκρατων σωλήνωνκαιστιςσυνδέσειςτωνσωλήνωντηςεξωτερικήςμονάδας.Μηνχρησι- μοποιείτεψυκτικόλάδιστασπειρώματα.Τουπερβολικόσφίξιμοθαπροκαλέσει βλάβεςστηβίδα. 2)Ευθυγραμμίστετοκέντροτουσωλήναμετοκέντροτωνσυνδέσεωντωνσω- λήνωντηςεξωτερικήςμονάδαςκαιέπειταβιδώστεσφιχτά3με4στροφέςτο παξιμάδιεκχείλωσηςμετοχέρι. 3)Σφίξτετοπαξιμάδιεκχείλωσηςμεκλειδίροπήςστρέψηςόπωςκαθορίζεταιστον παρακάτωπίνακα.

• Τουπερβολικόσφίξιμομπορείναπροκαλέσειβλάβηστοπαξιμάδιεκχείλωσης, μεαποτέλεσματηδιαρροήψυκτικούυγρού.

Βεβαιωθείτε ότι τυλίξατε με μονωτικό υλικό τις σωληνώσεις. Η άμεση επαφή με σωληνώσειςχωρίςμόνωσηενδέχεταιναπροκαλέσειεγκαύματαήκρυοπαγήματα. 3-4.ΜΟΝΩΣΗΚΑΙΠΕΡΙΔΕΣΗ 1)Καλύψτετιςενώσειςτωνσωληνώσεωνμεκάλυμμα. 2)Γιατηνεξωτερικήμονάδα,μονώστεκαλάκάθεσωλήνωση,συμπεριλαμβανο- μένωντωνβαλβίδων. 3)Χρησιμοποιώνταςταινίαπερίδεσης(E),εφαρμόστετηνταινίααρχίζονταςαπό τηνείσοδοτηςεξωτερικήςμονάδας.

• Καλύψτετοτέλοςτηςταινίαςπερίδεσης(E)μεκολλητικήταινία.

• Ότανηδιάταξητωνσωληνώσεωνπρέπειναγίνειδιαμέσουταβανιών,ντου- λαπιώνήοπουδήποτεηθερμοκρασίακαιηυγρασίαείναιμεγάλη,περιτυλίξτε επιπλέονμόνωσητουεμπορίουγιατηναποφυγήσυμπυκνώσεων. 3-3.ΣΥΝΔΕΣΗΣΩΛΗΝΑ

• Τομέγεθος τουσυνδεδεμένου σωλήνα διαφέρει ανάλογα μετα μοντέλακαι τηνισχύτωνεσωτερικώνμονάδων. 1)Κόψτεσωστάτοσωλήναμεένακόφτησωλήνα.(Fig.1,2) 2)Καθαρίστεεντελώςόλαταγρέζιααπότηνκομμένηδιατομήτουσωλήνα.(Fig.3)

Ενώκαθαρίζετε τα γρέζια, τοποθετήστε τον χάλκινοσωλήνα με φορά προς τα κάτω,γιανααποφύγετεναπέσουνγρέζιαμέσαστοσωλήνα.

Αφαιρέστεταπερικόχλιαεκχείλωσηςπουυπάρχουνστηνεσωτερικήκαιτηνεξω- τερικήμονάδακαικατόπιντοποθετήστεταστουςσωλήνεςπουέχετεήδηκαθαρί- σεικαλάαπόταγρέζια.(Είναιαδύνατονατατοποθετήσετεμετάτηδιαπλάτυνση.) 4)Εκχείλωση (Fig. 4, 5). Κρατήστεσταθερά το χαλκοσωλήνα στις διαστάσεις πουυποδεικνύονταιστονπίνακα.ΕπιλέξτεAmmαπότονπίνακα,ανάλογα μετοεργαλείοπουχρησιμοποιείτε. 5)Έλεγχος

• ΣυγκρίνετετηνεκχείλωσημετηνFig.6.

• Εάνηεκχείλωσηβρεθείελαττωματική,αποκόψτεαυτότοκομμάτικαιεπα- ναλάβετετηδιαδικασία.

(mm) A(mm) Κλειδίροπήςστρέψης

γιαR22 N•m kgf•cm ø6,35(1/4”) 17 0-0,5 1,0-1,5 1,5-2,0 13,7-17,7 140-180 ø9,52(3/8”) 22 34,3-41,2 350-420 ø12,7(1/2”) 26 2,0-2,5 49,0-56,4 500-575 ø15,88(5/8”) 29 73,5-78,4 750-800 Fig.1 Fig.2 Fig.3 Fig.4 Fig.5 Fig.6 ΧαλκοσωλήναςΣωστόΛάθοςΓρέζιΧαλκοσωλήναςΕφεδρικήδιάταξηδιαμόρφωσηςστομίουΚόφτηςχαλκοσωλήναΤύπουζεύκτηΕργαλείοδιαπλάτυνσηςΤύπουπεταλούδαςΚεκλι- Μηομοι-όμορφη γρέζιαΛείοπαντούΟμοιόμορφομήκοςπαντούΤοεσωτερικόλάμπειχωρίςχαραγματιές.ΠαξιμάδιεκχείλωσηςΚαλούπιΧαλκοσωλήνας ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κατάτηνεγκατάστασητηςμονά- δας,συνδέστεμεασφάλειατους ψυκτικούςσωλήνες πριν θέσετε σε λειτουργίατοσυμπιεστή.

Στηνπερίπτωσηπουυπάρχουν θύρεςπουδενχρησιμοποιούνται, βεβαιωθείτεότιταπαξιμάδιατους είναικαλάσφιγμένα. 3-1.ΠΡΟΦΥΛΑΞΕΙΣΓΙΑΤΙΣΣΥΣΚΕΥΕΣΠΟΥΧΡΗΣΙΜΟΠΟΙΟΥΝΨΥΚΤΙΚΟR32

• Χρησιμοποιήστελάδιεστέρα,λάδιαιθέραήαλκυλιοβενζόλη(μικρήποσότητα)σανψυκτικόλάδιγιατηνεφαρμογήσταδιαπλατυσμένατμήματα.

• ΧρησιμοποιήστεφωσφορούχοκρατέρωμαC1220γιατησύνδεσητωνσωληνώσεωνψυκτικού,ότανέχετεχαλκοσωλήνεςκαισωλήνεςκράματοςχαλκού χωρίςενώσεις.Χρησιμοποιείτεσωλήνεςψυκτικούμεπάχοςσύμφωναμετιςπροδιαγραφέςστονπαρακάτωπίνακα.Βεβαιωθείτεότιοιεσωτερικέςεπι- φάνειεςτωνσωλήνωνείναικαθαρέςκαιδενπεριέχουνεπικίνδυνεςπροσμίξειςόπωςθειικέςενώσεις,οξειδωτικά,ρινίσματαήσκόνη. Ναεφαρμόζεταιπάνταμηοξειδωτικήχαλκοκόλλησηκατάτηχαλκοκόλλησητωνσωλήνων,διαφορετικάθακαταστραφείοσυμπιεστής. ΠΡΟΕΙΔΟΠΟΊΗΣΗ: Κατάτηνεγκατάστασηήτημετακίνησητουκλιματιστικού,χρησιμοποιείτεμονότοσυνιστώμενοψυκτικό(R32)γιατηνπλήρωσητωνγραμμών ψυκτικού.Μηντοαναμιγνύετεμεάλλοψυκτικόμέσοκαιμηναφήνετετοναέραναπαραμένειμέσαστιςγραμμές. Εάναναμιχθείαέραςμετοψυκτικό,ενδέχεταιναπροκαλέσειασυνήθισταυψηλήπίεσηστηγραμμήψυκτικού,μεενδεχόμενοέκρηξηςκαιάλλους

Ηχρήσηψυκτικούδιαφορετικούαπόαυτόπουκαθορίζεταιγιατοσύστημαθαπροκαλέσειμηχανικήβλάβηήδυσλειτουργίατουσυστήματοςή ζημιάστοσύστημα.Στηχειρότερηπερίπτωση,μιατέτοιαενέργειαενδέχεταιναυπονομεύσειτηνασφάλειατουπροϊόντος. Μέγεθοςσωλήνα(mm ) ø6,35 ø9,52 ø12,7 ø15,88 ø19,05 ø22,2 ø25,4 ø28,58 Πάχος(mm) 0,8 0,8 0,8 1,0 1,0 1,0 1,0 1,0

• Μηνχρησιμοποιείτεσωλήνεςμεπάχοςμικρότεροαπότιςπροδιαγραφέςτουπαραπάνωπίνακα.

• Χρησιμοποιήστεσωλήνες1/2HήHεάνηδιάμετροςείναι19,05mmήμεγαλύτερη.

• Φροντίζετεναυπάρχεικατάλληλοςεξαερισμός,προκειμένουνααποτρέπεταιτυχόνανάφλεξη.Επιπλέον,φροντίζετεναεφαρμόζετεμέτραπυροπρόληψης ώστεναμηνυπάρχουνεπικίνδυναήεύφλεκτααντικείμεναστηγύρωπεριοχή. Ισχύςεσωτερικήςμονάδας 25~50 Εσωτερικήμονάδα:ΣειράM Μέγεθοςσωλήναυγρού ø6,35 Μέγεθοςσωλήνααερίου ø9,52 VG79A985H01_el.indd 8 2018/9/28 9:58:57Gr-9 4-1.ΔΙΑΔΙΚΑΣΙΕΣΚΑΘΑΡΙΣΜΟΥΚΑΙΔΟΚΙΜΗΔΙΑΡΡΟΗΣ

4. ΔΙΑΔΙΚΑΣΙΕΣΚΑΘΑΡΙΣΜΟΥ,ΔΟΚΙΜΗΔΙΑΡΡΟΗΣΚΑΙΕΛΕΓΧΟΣΛΕΙΤΟΥΡΓΙΑΣ

1)Αφαιρέστετοκάλυμματηςθύραςσυντήρησηςτηςανασταλτικήςβαλ- βίδαςαπότηνπλευράτωνσωλήνωντηςεξωτερικήςμονάδας.(Στην αρχικήτουςκατάσταση,οιανασταλτικέςβαλβίδεςείναιπλήρωςκλει- στέςκαικαλυμμένεςμεκαπάκι.) 2)Συνδέστετηβαλβίδατουπολλαπλού μετρητή και την αντλία κενού στηθύρασυντήρησηςτηςανασταλτικήςβαλβίδαςστηνπλευράτου σωλήνααερίουτηςεξωτερικήςμονάδας. 3)Λειτουργήστετηναντλίακενού.(Λειτουργήστεγιαπερισσότερααπό 15λεπτά.) 4)Ελέγξτετοκενόμε τηβαλβίδαπολλαπλού μετρητή,κλείστετην και διακόψτετηλειτουργίατηςαντλίαςκενού. 5)Αφήστετηνόπωςείναιγιαέναμεδύολεπτά.Βεβαιωθείτεότιηβελό- νατης βαλβίδας του πολλαπλούμετρητή παραμένει στην ίδια θέση. Επιβεβαιώστεότιομετρητής δείχνει–0,101 MPa[Μετρητής] (–760 mmHg). 6)Αφαιρέστε γρήγορα τον πολλαπλό μετρητή βαλβίδας από τη θύρα συντήρησηςτηςανασταλτικήςβαλβίδας. 7)Ανοίξτεπλήρωςόλεςτιςανασταλτικέςβαλβίδεςστοσωλήνααερίου καιστοσωλήναυγρού.Ηλειτουργίαχωρίςναείναιανοικτέςοιβαλβί- δεςμειώνειτηναπόδοσηκαιδημιουργείπροβλήματα. 8)Ανατρέξτεσταβήματα 1-2.και,εάν χρειάζεται,πληρώστε μετην υποδεικνυόμενηποσότηταψυκτικού.Βεβαιωθείτεότιηπλήρωσημε υγρόψυκτικόπραγματοποιείταισεαργόρυθμό. 9)Σφίξτετο κάλυμμα της θύραςσυντήρησηςώστε να επανέλθει στην αρχικήκατάσταση. 10)Δοκιμήδιαρροής 4-2.ΠΛΗΡΩΣΗΜΕΑΕΡΙΟ Γεμίστεμεαέριοτημονάδα. 1)Συνδέστετον κύλινδροαερίου στηνυποδοχή συντήρησηςτηςανασταλτικής

2)Εκτελέστεκαθαρισμόμεαέρατηςσωλήνας(ήλάστιχο),πουβγαίνειαπότον ψυκτικόκύλινδροαερίου. 3)Ξαναγεμίστετηνκαθορισμένηποσότηταψυκτικού,ενώλειτουργείτετοκλιμα- τιστικόστηνψύξη.

Στηνπερίπτωσηπουθαπροσθέσετεψυκτικόμέσο,νατηρήσετετηνποσότητα πουπροσδιορίζεταιγιατονψυκτικόκύκλο.

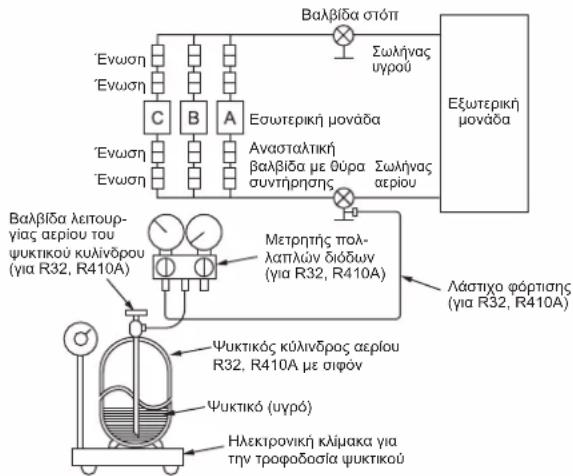

Κατά τηνπλήρωσητουσυστήματοςψύξης μεεπιπλέονψυκτικό,φροντίστε να χρησιμοποιήσετευγρόψυκτικό.Κάντεαργάτηνπλήρωσητουυγρούψυκτικού, αλλιώςοσυμπιεστήςθαμπλοκάρει. Κατάτηνδιάρκειατωνψυχρώνμηνώνγιαναδιατηρήσετετηνυψηλήπίεσηστον κύλινδροαερίου,ζεστάνετέτονμεχλιαρόνερό(κάτωτων40°C).Ποτέόμωςμην χρησιμοποιήσετεφωτιάήατμό. ΈνωσηΒαλβίδαστόπΣωλήναςυγρούΕσωτερικήμονάδαΣωλήναςαερίουΒαλβίδαλειτουρ-γίαςαερίουτουψυκτικούκυλίνδρου(γιαR32,R410A)Μετρητήςπολ-λαπλώνδιόδων(γιαR32,R410A)Λάστιχοφόρτισης(γιαR32,R410A)ΨυκτικόςκύλινδροςαερίουR32,R410AμεσιφόνΗλεκτρονικήκλίμακαγιατηντροφοδοσίαψυκτικούΨυκτικό(υγρό)ΕξωτερικήμονάδαΈνωσηΈνωσηΈνωσηΑνασταλτικήβαλβίδαμεθύρασυντήρησης Πλαίσιοσυντήρησης 4-3.ΑΦΑΙΡΕΣΗΤΟΥΠΛΑΙΣΙΟΥΣΥΝΤΗΡΗΣΗΣ Ηρύθμισητουκωδικοδιακόπτηστονπίνακαελέγχουτηςεξωτερικής μονάδαςμπορείναμπορείνααλλάξειχωρίςαφαίρεσητουεμπρόςπλαι-

Ακολουθήστετιςδιαδικασίεςπαρακάτωγιανααφαιρέσετετοπλαίσιο συντήρησηςκαιναρυθμίσετετονκωδικοδιακόπτη. 1)Αφαιρέστετηβίδα(ες)πουστερεώνουντοπλαίσιοσυντήρησης. 2)Αφαιρέστετοπλαίσιοσυντήρησηςκαιπραγματοποιήστετιςαπαραίτη- τεςρυθμίσεις. 3)Εγκαταστήστετοπλαίσιοσυντήρησης.

Βεβαιωθείτεότιέχετεστερεώσειτοπλαίσιοσυντήρησηςμεασφάλεια. Ατελήςεγκατάστασημπορείναπροκαλέσειδυσλειτουργία. ΑνασταλτικήβαλβίδαΑΕΡΙΟΥΚάλυμμαανασταλτι-κήςβαλβίδας(Ροπήστρέψης21,5έως27,5N•m,220έως280kgf•cm)Βαλβίδαπολλα-πλούμετρητή(γιαR32,R410A)Σύνθετοςμετρητήςπίεσης(γιαR32,R410A)–0,101MPa(–760mmHg)ΣτρόφαλοςχαμηλάΣτρόφαλοςψηλάΑντλίακενού(γιαR32,R410A)*Κλειστή*ΑνοιχτήΕξαγωνικόκλειδί *4έως5στροφέςΑνασταλτικήβαλβίδαΥΓΡΟΥΜετρητήςπίεσης(γιαR32,R410A) Προφυλάξειςκατάτηχρήσητης βαλβίδαςελέγχου Εάν,κατά την προσάρτηση της βαλ- βίδαςελέγχουστηθύρασυντήρησης, ασκηθείυπερβολικήπίεση,υπάρχει κίνδυνοςτοκυρίωςτμήμα τηςβαλβί- δαςναπαραμορφωθείήναχαλαρώ- σει.Στηνπερίπτωσηαυτήμπορείνα προκληθείδιαρροήαερίου. ΘύραεπισκευήςΣωλήναςπλήρωσης(γιαR32,R410A)ΚυρίωςσώμΚλειστήΑνοιχτήΒαλβίδαελέγχου

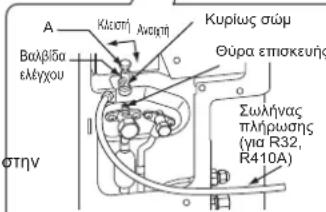

Όταν συνδέετε τηβαλβίδαελέγχου στη θύρασυντήρησης,βεβαιωθείτε ότι τοκυρίως τμήματηςβαλβίδας βρίσκεταιστην κλειστή θέση και, στη συνέχεια,σφίξτε τοεξάρτημαA. Μην συσφίγγετε το εξάρτημαA καιμην στρέφετετοκυρίως σώμα όταντο κυρίωςτμήματηςβαλβίδαςβρίσκεται στηνανοιχτήθέση. Κάλυμμαθύραςσυντήρησης(Ροπήστρέψης13,7έως17,7N•m,140έως180kgf•cm)Σωλήναςφόρτισης(γιαR32,R410A)Φροντίστενααντικαταστήσετετοκαπάκιμετάτηνεργασία. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Γιατηναποφυγήτουκινδύνουπρόκλησηςπυρκαγιάς, βεβαιωθείτεότιδενυπάρχουνεύφλεκταυλικάήπηγέςανά- φλεξηςπροτούανοίξετετιςανασταλτικέςβαλβίδες. <R32> VG79A985H01_el.indd 9 2018/9/28 9:58:57Gr-10 4-7.ΔΙΕΥΚΡΙΝΙΣΕΙΣΓΙΑΤΟΧΡΗΣΤΗ

• ΣτιςΟΔΗΓΙΕΣΛΕΙΤΟΥΡΓΙΑΣδιευκρινίζεταιοτρόποςχρήσηςτουκλιματιστικού(χρήσητουτηλεχειριστηρίου,αφαίρεσητωνφίλτρωναέρα,αφαίρεσηή τοποθέτησητουτηλεχειριστηρίουστηβάσηστήριξης,καθαρισμός,προφυλάξειςκατάτηλειτουργία,κλπ.).

• ΥποδείξτεστοχρήστηναδιαβάσειπροσεχτικάτιςΟΔΗΓΙΕΣΛΕΙΤΟΥΡΓΙΑΣ. 4-6.ΔΟΚΙΜΑΣΤΙΚΗΛΕΙΤΟΥΡΓΙΑ

• Οιδοκιμέςλειτουργίαςτωνεσωτερικώνμονάδωνθαπρέπειναεκτελούνταιμεμονωμένα.Ανατρέξτεστοεγχειρίδιοεγκατάστασηςπουσυνόδευετηνεσω- τερικήμονάδακαιβεβαιωθείτεότιόλεςοιμονάδεςλειτουργούνσωστά.

• Στηνπερίπτωσηπουοιδοκιμέςλειτουργίαςεκτελεστούνταυτόχρονασεόλεςτιςμονάδες,δενθαείναιδυνατόςοεντοπισμόςτυχόνλανθασμένωνσυνδέ- σεωνστουςψυκτικούςσωλήνεςκαιστακαλώδιασύνδεσηςτηςεσωτερικής/εξωτερικήςμονάδας.Γιααυτόντονλόγο,θαπρέπειναεκτελέσετετιςδοκιμές λειτουργίαςξεχωριστά. Σχετικάμετομηχανισμόεπανεκκίνησηςασφαλείας Αφούσταματήσειοσυμπιεστής,ομηχανισμόςασφαλείαςεπανεκκίνησηςσυνεχίζειναλειτουργείέτσιώστεοσυμπιεστήςναμηλειτουργήσειγια3λεπτά προστατεύονταςτοκλιματιστικό. Λειτουργίαδιόρθωσηςκαλωδιώσεων/σωληνώσεων Ημονάδααυτήδιαθέτειλειτουργίαδιόρθωσηςκαλωδιώσεων/σωληνώσεων,ηοποίαδιορθώνειτοσυνδυασμόσωλήνωνκαικαλωδίων.Ότανυπάρχειπι- θανότηταλανθασμένουσυνδυασμούκαλωδίωνκαισωλήνωνκαιηεπαλήθευσητουσυνδυασμούείναιδύσκολη,χρησιμοποιήστετηλειτουργίααυτήγιανα εντοπίσετεκαιναδιορθώσετετοσυνδυασμόσύμφωναμετιςακόλουθεςδιαδικασίες. Βεβαιωθείτεότιέχουνγίνειταεξής.

• Υπάρχειτροφοδοσίαστημονάδα.

• Οιανασταλτικέςβαλβίδεςείναιανοιχτές.

Κατάτονεντοπισμό,ηλειτουργίατηςεσωτερικήςμονάδαςελέγχεταιαπότηνεξωτερικήμονάδα.Κατάτονεντοπισμό,ηεσωτερικήμονάδαδιακόπτειαυτό- ματατηλειτουργίατης.Αυτόδεναποτελείβλάβη.

Πιέστετοδιακόπτηδιόρθωσηςσωληνώσεων/καλωδιώσεων(SW871)1ήπερισ-σότερα λεπτάμετάαπότηενεργοποίησητηςτροφοδοσίας.

• Ηδιόρθωσηολοκληρώνεταισε10με15λεπτά.Ότανηδιόρθωσηολοκληρω-θεί,το αποτέλεσμάτηςεμφανίζεταιμετιςενδεικτικέςλυχνίεςLED.Λεπτομέ-ρειεςπεριγράφο- νταιστονπαρακάτωπίνακα.

• Γιαναακυρώσετετηλειτουργίακατάτηδιάρκειάτης,πιέστεξανάτοδιακόπτηδιόρ- θωσηςσωληνώσεων/καλωδιώσεων(SW871).

• Ότανηδιόρθωσηπραγματοποιηθείχωρίς σφάλματα, μην πιέσετεξανάτοδιακόπτη διόρθωσηςσωληνώσεων/καλωδιώσεων(SW871). Αντοαποτέλεσμαείναι“Δενέχειολοκληρωθεί”,πιέστεξανάτοδιακόπτηδιόρθωσηςσω- ληνώσεων/καλωδιώσεων(SW871)γιαναακυρωθείηλειτουργία.Έπειτα,επαληθεύστε τοσυνδυασμόκαλωδίωνκαισωλήνωνμεσυμβατικότρόπο,μεχειρισμότωνεσωτερικών μονάδωνμίαπροςμία.

Η λειτουργία εκτελείται ενώ υπάρχειτροφοδοσία. Προσέξτε να μην έρθετε σε επαφή μεάλλαμέρηεκτόςτουδιακόπτη,συμπεριλαμβανομένηςτηςπλακέ-ταςυπολογιστή. Μπορείναπροκληθείηλεκτροπληξίαήέγκαυμααπόκαυτάεξαρτήματακαιεξαρτήματα πουδιαρρέονταιαπόρεύμαγύρωαπότοδιακό-πτη.Ηεπαφήεξαρτημάτωνπουδιαρ- ρέονταιαπόρεύμαμπορείναπροκαλέ-σειβλάβηστηνπλακέταυπολογιστή.

• Γιανααποφύγετετυχόνβλάβηστηνπλακέταυπολογιστήηλεκτρονικούελέγ-χου,θα πρέπειναεκφορτίσετετυχόνστατικόηλεκτρισμόπρινεκτέλεσηαυτήςτηςλειτουργίας.

Ηλειτουργίααυτήδενεκτελείταιότανηεξωτερικήθερμοκρασίαείναι0°Cήμικρότερη. ΕνδείξειςLEDκατάτονεντοπισμό ΛυχνίαLED1

Αναμμένη Αναμμένη Μίαφορά Αποτέλεσμαλειτουργίαςδιόρθωσηςσωληνώσεων/καλωδιώσεων

Αναμμένη Σβηστή Αναμμένη Ολοκληρώθηκε (Τοπρόβλημαεπιδιορθώθηκε ήφυσιολογικήλειτουργία) Μίαφορά Μίαφορά Μίαφορά Δενέχειολοκληρωθεί (Αποτυχίαεντοπισμού) Άλλεςενδείξεις Ανατρέξτεστηνταμπέλα “ΠΡΟΦΥΛΑΞΕΙΣΑΣΦΑΛΕΙΑΣ ΟΤΑΝΑΝΑΒΟΣΒΗΝΕΙΗ ΛΥΧΝΙΑLED”πουβρίσκεται πίσωαπότοπάνωφάτνωμα. 4-4. ΚΛΕΙΔΩΜΑΤΗΣΚΑΤΑΣΤΑΣΗΣΛΕΙΤΟΥΡΓΙΑΣΤΟΥΚΛΙΜΑΤΙΣΤΙΚΟΥ(ΨΥΞΗ,ΑΦΥΓΡΑΝΣΗ,ΘΕΡΜΑΝΣΗ)

• Περιγραφήτηςλειτουργίας:

Μεαυτήντηλειτουργία,μόλιςτεθείσεκατάστασηCOOL/DRY(ΨΥΞΗ/ΑΦΥΓΡΑΝΣΗ) ήHEAT(ΘΕΡΜΑΝΣΗ),τοκλιματιστικόθαλειτουργείμόνοσεαυτήτηνκατάσταση.

• Γιαναενεργοποιήσετεαυτήντηλειτουργίαθαπρέπεινααλλάξετετηρύθμιση. Εξηγήστεαυτήτηλειτουργίαστουςπελάτεςσαςκαιρωτήστετουςεάνθέλουν νατηνχρησιμοποιήσουν. [Διαδικασίακλειδώματοςκατάστασηςλειτουργίας] 1)Βεβαιωθείτε ότι έχετε διακόψει την τροφοδοσία ρεύματοςτου κλιματιστικού πρινκάνετετηρύθμιση. 2)Γιαναενεργοποιήσετεαυτήντηλειτουργία,τοποθετήστετοδιακόπτη“3”του SW1πουβρίσκεταιστηνεξωτερικήπλακέταελέγχουστηθέσηON(ΕΝΕΡΓΟ-

3)Γιανα κλειδώσετε τη λειτουργία στην κατάσταση COOL/DRY (ΨΥΞΗ/ΑΦΥ- ΓΡΑΝΣΗ),τοποθετήστετοδιακόπτη“4”τουSW1πουβρίσκεταιστηνεξωτερι- κήπλακέταελέγχουστηθέσηOFF(ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ).Γιανακλειδώσετε τηλειτουργίαστηνκατάστασηHEAT (ΘΕΡΜΑΝΣΗ), τοποθετήστε τονίδιο διακόπτηστηθέσηON(ΕΝΕΡΓΟΠΟΙΗΣΗ). 4)Ανοίξτετηντροφοδοσίαρεύματοςγιατοκλιματιστικό. HEAT(ΘΕΡΜΑΝΣΗ)COOL(ΨΥΞΗ)/DRY(ΑΦΥΓΡΑΝΣΗ) LED SW1 SW871 SW2 SW1

• Περιγραφήτηςλειτουργίας:

Μεαυτήντηλειτουργία,μπορείναμειωθείοθόρυβοςλειτουργίαςτηςεξωτερικήςμονάδαςμέσωτηςμείωσηςτουφόρτουλειτουργίας,όπωςγιαπαράδειγμα,κατάτηδιάρκεια τηςνύχταςστηνκατάστασηΨΥΞΗΣ.Ωστόσο,έχετευπόψησαςότιμετηνενεργοποίησηαυτήςτηςλειτουργίας,ενδέχεταιναμειωθείηέντασητηςψύξηςκαιτηςθέρμανσης.

• Γιαναενεργοποιήσετεαυτήντηλειτουργίαθαπρέπεινααλλάξετετηρύθμιση.Εξηγήστεαυτήτηλειτουργίαστουςπελάτεςσαςκαιρωτήστετουςεάνθέ- λουννατηνχρησιμοποιήσουν. [Διαδικασίαμείωσηςεπιπέδουθορύβουλειτουργίας] 1)Βεβαιωθείτεότιέχετεδιακόψειτηντροφοδοσίαρεύματοςτουκλιματιστικούπρινκάνετετηρύθμιση. 2)Γιαναενεργοποιήσετεαυτήντηλειτουργία,τοποθετήστετοδιακόπτη“5”τουSW1πουβρίσκεται στηνεξωτερικήπλακέταελέγχουστηθέσηON(ΕΝΕΡΓΟΠΟΙΗΣΗ). 3)Ανοίξτετηντροφοδοσίαρεύματοςγιατοκλιματιστικό. Μείωσητουεπιπέδουθορύβουλειτουργίας VG79A985H01_el.indd 10 2018/9/28 9:58:57Gr-11 Κατάτηνεκκένωσητουψυκτικούυγρού,διακόψτετηλειτουργίατουσυμπιεστήπριναποσυνδέσετετουςσωλήνεςψυκτικούυγρού. Εάνεισχωρήσειστουςσωλήνεςοποιαδήποτεξένηουσία,όπωςαέρας,ενδέχεταιναπροκληθείδιάρρηξητουσυμπιεστήκαιτραυματισμός. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κατάτηναλλαγήθέσηςήτηναπόρριψητουκλιματιστικού,εκκενώστετοσύστημαακολουθώνταςτηνπαρακάτωδιαδικασίαέτσιώστεναμηναπελευθερω- θείψυκτικόυγρόστηνατμόσφαιρα.

Κλείστετοναυτόματοδιακόπτη. 2)Συνδέστετηβαλβίδατουπολλαπλούμετρητήστηθύρασυντήρησηςτηςανασταλτικήςβαλβίδαςστηνπλευράτουσωλήνααερίουτηςεξωτερικήςμονά-

Κλείστεπλήρωςτηνανασταλτικήβαλβίδαστηνπλευράτουσωλήναυγρούτηςεξωτερικήςμονάδας.

Ανοίξτετοναυτόματοδιακόπτη.

ΕκκινήστετηλειτουργίαΨΥΞΗΣ(COOL)έκτακτηςανάγκηςσεόλεςτιςεσωτερικέςμονάδες.

Ότανομετρητήςπίεσηςδείξει0,05έως0MPa[Μετρητής](περίπου0,5έως0kgf/cm

),κλείστεπλήρωςτηνανασταλτικήβαλβίδαστηνπλευράτουσωλή- νααερίουτηςεξωτερικήςμονάδαςκαιδιακόψτετηλειτουργία.(Γιατημέθοδοδιακοπήςτηςλειτουργίας,ανατρέξτεστοεγχειρίδιοεγκατάστασηςτηςεσωτε- ρικήςμονάδας). *Ανέχει προστεθείυπερβολικήποσότηταψυκτικούυγρούστοσύστηματουκλιματιστικού,ηπίεσηενδέχεταιναμηνπέσειστα0,05MPa[Μετρητής] (περίπου0,5kgf/cm

)ήενδέχεταιναενεργοποιηθείηλειτουργίαπροστασίαςεξαιτίαςτηςαύξησηςτηςπίεσηςστοκύκλωμαψυκτικούυγρούυψηλής πίεσης.Ανσυμβείκάτιτέτοιο,χρησιμοποιήστεμιασυσκευήσυλλογήςψυκτικούυγρούγιανασυλλέξετεόλοτοψυκτικόυγρόαπότοσύστημακαι,στη συνέχεια,επαναπληρώστετοσύστημαμετησωστήποσότηταψυκτικούυγρού,αφούεπανατοποθετήσετετηνεσωτερικήκαιτηνεξωτερικήμονάδα.

Κλείστετοναυτόματοδιακόπτη.Αφαιρέστετομετρητήπίεσηςκαιτησωλήνωσηψυκτικούυγρού.
