ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ S90MU2E5C PANASONIC

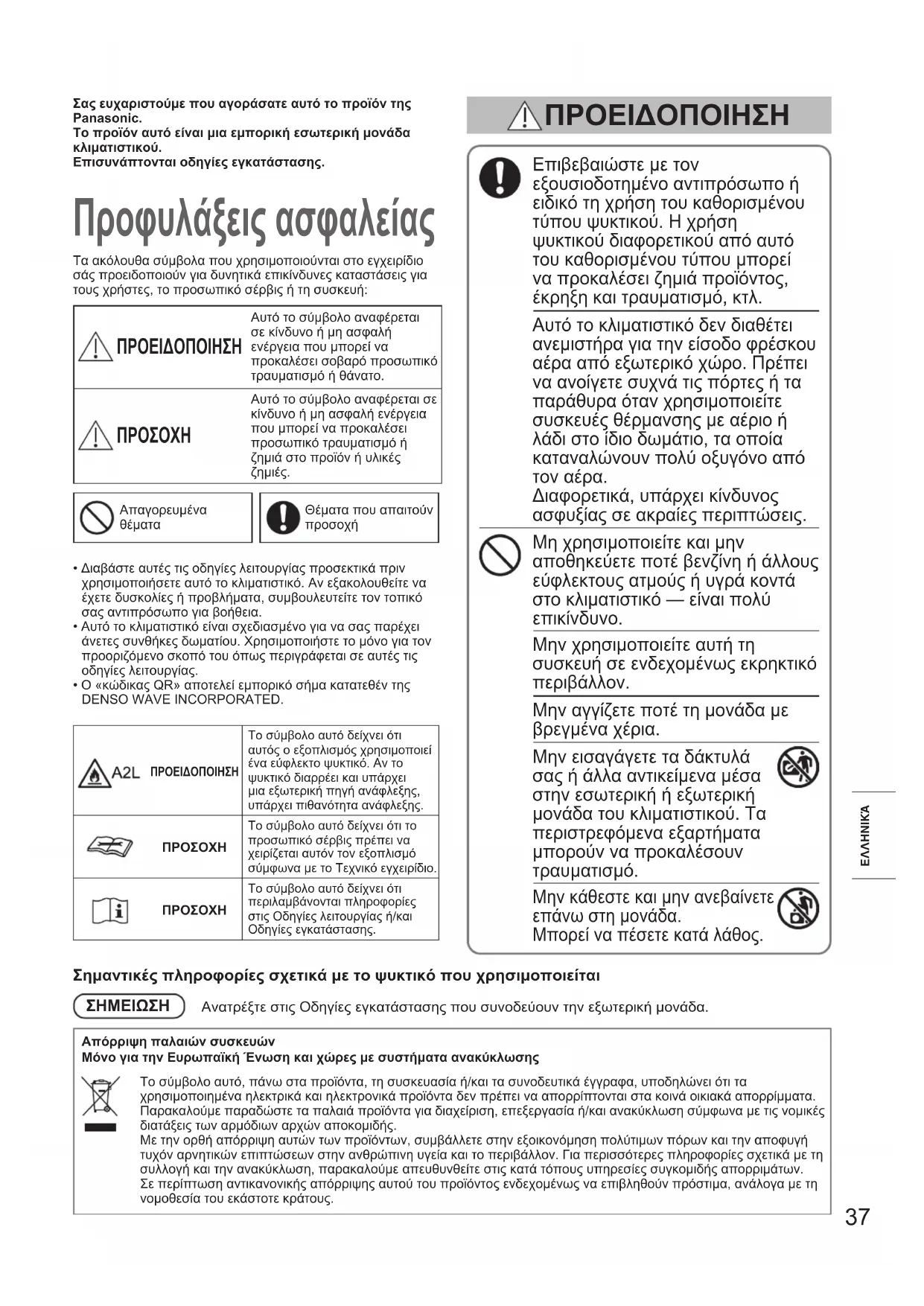

Αυτό το σύμβολο αναφέρεται σε κίνδυνο ή μη ασφαλή ενέργεια που μπορεί να προκαλέσει προσωπικό τραυματισμό ή ζημιά στο προϊόν ή υλικές ζημιές.Απαγορευμένα θέματαΘέματα που απαιτούν προσοχήΣημαντικές πληροφορίες σχετικά με το ψυκτικό που χρησιμοποιείταιΣΗΜΕΙΩΣΗ Ανατρέξτε στις Οδηγίες εγκατάστασης που συνοδεύουν την εξωτερική μονάδα.Απόρριψη παλαιών συσκευώνΜόνο για την Ευρωπαϊκή Ένωση και χώρες με συστήματα ανακύκλωσηςΤο σύμβολο αυτό, πάνω στα προϊόντα, τη συσκευασία ή/και τα συνοδευτικά έγγραφα, υποδηλώνει ότι τα χρησιμοποιημένα ηλεκτρικά και ηλεκτρονικά προϊόντα δεν πρέπει να απορρίπτονται στα κοινά οικιακά απορρίμματα.Παρακαλούμε παραδώστε τα παλαιά προϊόντα για διαχείριση, επεξεργασία ή/και ανακύκλωση σύμφωνα με τις νομικές διατάξεις των αρμόδιων αρχών αποκομιδής.Με την ορθή απόρριψη αυτών των προϊόντων, συμβάλλετε στην εξοικονόμηση πολύτιμων πόρων και την αποφυγή τυχόν αρνητικών επιπτώσεων στην ανθρώπινη υγεία και το περιβάλλον. Για περισσότερες πληροφορίες σχετικά με τη συλλογή και την ανακύκλωση, παρακαλούμε απευθυνθείτε στις κατά τόπους υπηρεσίες συγκομιδής απορριμάτων. Σε περίπτωση αντικανονικής απόρριψης αυτού του προϊόντος ενδεχομένως να επιβληθούν πρόστιμα, ανάλογα με τη νομοθεσία του εκάστοτε κράτους.• Διαβάστε αυτές τις οδηγίες λειτουργίας προσεκτικά πριν χρησιμοποιήσετε αυτό το κλιματιστικό. Αν εξακολουθείτε να έχετε δυσκολίες ή προβλήματα, συμβουλευτείτε τον τοπικό σας αντιπρόσωπο για βοήθεια.• Αυτό το κλιματιστικό είναι σχεδιασμένο για να σας παρέχει άνετες συνθήκες δωματίου. Χρησιμοποιήστε το μόνο για τον προοριζόμενο σκοπό του όπως περιγράφεται σε αυτές τις οδηγίες λειτουργίας.• Ο «κώδικας QR» αποτελεί εμπορικό σήμα κατατεθέν της DENSO WAVE INCORPORATED.ΠΡΟΕΙΔΟΠΟΙΗΣΗΤο σύμβολο αυτό δείχνει ότι αυτός ο εξοπλισμός χρησιμοποιεί ένα εύφλεκτο ψυκτικό. Αν το ψυκτικό διαρρέει και υπάρχει μια εξωτερική πηγή ανάφλεξης, υπάρχει πιθανότητα ανάφλεξης.ΠΡΟΣΟΧΗΤο σύμβολο αυτό δείχνει ότι το προσωπικό σέρβις πρέπει να χειρίζεται αυτόν τον εξοπλισμό σύμφωνα με το Τεχνικό εγχειρίδιο.ΠΡΟΣΟΧΗΤο σύμβολο αυτό δείχνει ότι περιλαμβάνονται πληροφορίες στις Οδηγίες λειτουργίας ή/και Οδηγίες εγκατάστασης. Επιβεβαιώστε με τον εξουσιοδοτημένο αντιπρόσωπο ή ειδικό τη χρήση του καθορισμένου τύπου ψυκτικού. Η χρήση ψυκτικού διαφορετικού από αυτό του καθορισμένου τύπου μπορεί να προκαλέσει ζημιά προϊόντος, έκρηξη και τραυματισμό, κτλ. Αυτό το κλιματιστικό δεν διαθέτει ανεμιστήρα για την είσοδο φρέσκου αέρα από εξωτερικό χώρο. Πρέπει να ανοίγετε συχνά τις πόρτες ή τα παράθυρα όταν χρησιμοποιείτε συσκευές θέρμανσης με αέριο ή λάδι στο ίδιο δωμάτιο, τα οποία καταναλώνουν πολύ οξυγόνο από

Διαφορετικά, υπάρχει κίνδυνος ασφυξίας σε ακραίες περιπτώσεις. Μη χρησιμοποιείτε και μην αποθηκεύετε ποτέ βενζίνη ή άλλους εύφλεκτους ατμούς ή υγρά κοντά στο κλιματιστικό — είναι πολύ επικίνδυνο. Μην χρησιμοποιείτε αυτή τη συσκευή σε ενδεχομένως εκρηκτικό περιβάλλον. Μην αγγίζετε ποτέ τη μονάδα με βρεγμένα χέρια. Μην εισαγάγετε τα δάκτυλά σας ή άλλα αντικείμενα μέσα στην εσωτερική ή εξωτερική μονάδα του κλιματιστικού. Τα περιστρεφόμενα εξαρτήματα μπορούν να προκαλέσουν τραυματισμό. Μην κάθεστε και μην ανεβαίνετε επάνω στη μονάδα. Μπορεί να πέσετε κατά λάθος. 00_360661_all.indb 3700_360661_all.indb 37 2024/10/07 17:19:372024/10/07 17:19:3738 Αν το ψυκτικό έρθει σε επαφή με φλόγα, παράγει τοξικά αέρια. Για λόγους ασφάλειας, βεβαιωθείτε ότι έχετε σβήσει το κλιματιστικό καθώς επίσης ότι έχετε αποσυνδέσει την ηλεκτρική παροχή πριν τον καθαρισμό ή το σέρβις. Σε περίπτωση έκτακτης ανάγκης, βγάλτε το βύσμα ηλεκτρικής παροχής από την πρίζα, κατεβάστε την ασφάλεια ή απενεργοποιήστε το διακόπτη ηλεκτρικής παροχής για να απομονώσετε το κλιματιστικό από την κύρια ηλεκτρική παροχή. Απορρίψτε σύμφωνα με την εθνική ή/και τοπική νομοθεσία. Το προϊόν αυτό, σε καμία περίπτωση, δεν πρέπει να τροποποιηθεί ή να αποσυναρμολογηθεί. Η τροποποίηση ή η αποσυναρμολόγηση της μονάδας μπορεί να προκαλέσει πυρκαγιά, ηλεκτροπληξία ή τραυματισμό. Ο καθαρισμός των εσωτερικών και εξωτερικών μονάδων δεν πρέπει να πραγματοποιείται από τους χρήστες. Για τον καθαρισμό, καλέστε εξουσιοδοτημένο αντιπρόσωπο ή ειδικό. Σε περίπτωση δυσλειτουργίας αυτής της συσκευής, μην την επισκευάσετε μόνοι σας. Επικοινωνήστε με τον αντιπρόσωπο πωλήσεων ή το αντιπρόσωπο σέρβις για την επισκευή και διάθεση. Παρέχετε ηλεκτρική πρίζα που θα χρησιμοποιείται αποκλειστικά για κάθε μονάδα, ενώ στην αποκλειστική γραμμή θα πρέπει να παρέχετε διακόπτη ηλεκτρικής παροχής, ασφάλεια κυκλώματος διαρροής γείωσης (ELCB) ή διάταξη προστασίας ρεύματος διαρροής (RCD) για προστασία από την υπερένταση. Παρέχετε ηλεκτρική πρίζα αποκλειστικά για κάθε μονάδα, ενώ η πλήρης αποσύνδεση σημαίνει ότι πρέπει να πραγματοποιηθεί διαχωρισμός επαφής σε όλους τους ακροδέκτες στη σταθερή καλωδίωση σύμφωνα με τους κανόνες καλωδίωσης. Προς αποφυγή ενδεχόμενων κινδύνων λόγω αποτυχημένης μόνωσης, θα πρέπει να γειώσετε

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για να αποτρέψετε την υπερθέρμανση και την πυρκαγιά, μην χρησιμοποιείτε τροποποιημένο καλώδιο, καλώδιο ένωσης, καλώδιο προέκτασης ή ακαθόριστο καλώδιο. Η συσκευή πρέπει να αποθηκεύεται σε ένα δωμάτιο χωρίς πηγές ανάφλεξης που λειτουργούν συνεχόμενα (για παράδειγμα: γυμνές φλόγες, συσκευή υγραερίου σε λειτουργία ή ηλεκτρικό θερμαντήρα σε λειτουργία). Να γνωρίζετε ότι τα ψυκτικά μπορεί να μην περιέχουν πρόσθετο οσμής. Αν μια συσκευή εγκατασταθεί σε μια περιοχή χωρίς αερισμό, αυτή θα πρέπει να έχει κατασκευαστεί ώστε, αν συμβεί διαρροή ψυκτικού, αυτό δεν θα λιμνάσει για να προκληθεί κίνδυνος πυρκαγιάς ή

Η συσκευή πρέπει να αποθηκεύεται σε μια περιοχή όπου το μέγεθος δωματίου αντιστοιχεί στο εμβαδόν δωματίου όπως καθορίζεται για τη λειτουργία. Αφού εγκατασταθεί η μονάδα, μην ξεχάσετε ποτέ να ρωτήσετε τον υπεύθυνο εγκατάστασης για το χώρο δαπέδου όπου η μονάδα έχει εγκατασταθεί και την ποσότητα πλήρωσης ψυκτικού. Στην περίπτωση που αλλάξει η μονάδα ή το διαχωριστικό δωματίου, συμβουλευτείτε οπωσδήποτε τον αντιπρόσωπο πωλήσεων ή τον αντιπρόσωπο σέρβις. Μην χρησιμοποιείτε μέσα για την επιτάχυνση της διαδικασίας απόψυξης ή για τον καθαρισμό, διαφορετικά από αυτά που συνιστά ο κατασκευαστής. Μην διατρυπάτε και μην καίτε. Η συσκευή πρέπει να αποθηκεύεται σε ένα δωμάτιο χωρίς συσκευές με γυμνές φλόγες που λειτουργούν συνεχόμενα (για παράδειγμα μια συσκευή αερίου σε λειτουργία) ή πηγές ανάφλεξης (για παράδειγμα έναν ηλεκτρικό θερμαντήρα σε λειτουργία). 00_360661_all.indb 3800_360661_all.indb 38 2024/10/07 17:19:372024/10/07 17:19:3739

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διακόψτε τη χρήση του προϊόντος όταν συμβεί οποιαδήποτε ανωμαλία/ αστοχία και αποσυνδέστε το βύσμα ηλεκτρικής παροχής ή κλείστε το διακόπτη ηλεκτρικής παροχής και την

(Κίνδυνος καπνού/πυρκαγιάς/ ηλεκτροπληξίας) Παραδείγματα ανωμαλιών/αστοχίας:

• Το ELCB ενεργοποιείται συχνά.

• Μερικές φορές, το προϊόν δεν ξεκινάει όταν ενεργοποιείται.

• Μερικές φορές, η ηλεκτρική παροχή αποσυνδέεται όταν μετακινείται το

• Ανιχνεύεται καμμένη οσμή ή ασυνήθιστος θόρυβος κατά τη διάρκεια της λειτουργίας.

• Το κυρίως τμήμα είναι παραμορφωμένο ή ασυνήθιστα

• Διαρρέει νερό από την εσωτερική

• Το ηλεκτρικό καλώδιο ή το βύσμα ζεσταίνονται μη φυσιολογικά.

• Η ταχύτητα ανεμιστήρα δεν μπορεί να ελεγχθεί.

• Η μονάδα σταματάει να λειτουργεί αμέσως ακόμη και αν είναι ενεργοποιημένη για λειτουργία. Επικοινωνήστε αμέσως με τον τοπικό σας αντιπρόσωπο για συντήρηση/

Εάν χρησιμοποιείται ψυκτικό R32 και ο προαιρετικός «ανιχνευτής διαρροών ψυκτικού R32» είναι συνδεδεμένος στην εσωτερική μονάδα, μην απενεργοποιείτε την ασφάλεια κυκλώματος διαρροής γείωσης (ELCB) της εσωτερικής μονάδας, εκτός εάν υπάρχει σύμπτωμα ανωμαλίας ή βλάβης ή όταν εκτελείτε βραχυπρόθεσμη συντήρηση. (Όταν η ασφάλεια κυκλώματος διαρροής γείωσης (ELCB) είναι απενεργοποιημένη, ο ανιχνευτής διαρροών ψυκτικού R32 δεν μπορεί να ανιχνεύσει τη διαρροή ψυκτικού όταν διαρρέει το ψυκτικό και μπορεί να οδηγήσει στην παραγωγή τοξικών αερίων και φωτιάς.) Μην χρησιμοποιείτε τα ακόλουθα αντικείμενα κοντά στην εσωτερική μονάδα και τον ανιχνευτή διαρροών ψυκτικού R32, καθώς ενδέχεται να προκαλέσουν πυρκαγιά ή εσφαλμένη ανίχνευση διαρροής ψυκτικού.

Εξοπλισμό αερίου που χρησιμοποιεί εύφλεκτο αέριο (προπάνιο, μεθάνιο,

Καύσιμο αέριο όπως φυτοφάρμακα και λακ μαλλιών (υγραέριο, κ.λπ.)

Σπρέι, φάρμακα, χημικά, χρώματα, κ.λπ., που χρησιμοποιούν σιλοξάνη. Αυτή η μονάδα είναι εξοπλισμένη με σύστημα ανίχνευσης διαρροών για

Για να είναι αποτελεσματική η ανίχνευση διαρροών, η μονάδα πρέπει να τροφοδοτείται με ηλεκτρικό ρεύμα διαρκώς μετά την εγκατάσταση, με εξαίρεση τη χρονική διάρκεια των

Αυτή η μονάδα είναι εξοπλισμένη με μέτρα ασφαλείας που τροφοδοτούνται με ηλεκτρική ενέργεια. Για να είναι αποτελεσματικά τα μέτρα ασφαλείας, τόσο οι εσωτερικές όσο και οι εξωτερικές μονάδες πρέπει να τροφοδοτείται με ηλεκτρικό ρεύμα διαρκώς μετά την εγκατάσταση, με εξαίρεση τη χρονική διάρκεια των

Όταν ανιχνευτής διαρροών ψυκτικού R32 ανιχνεύσει διαρροή ψυκτικού, εμφανίζεται στο τηλεχειριστήριο συναγερμός P08 και σήμανση για επιθεώρηση, το σετ βαλβίδας διακοπής R32 κλείνει εάν είναι συνδεδεμένο με την εσωτερική μονάδα, ο ανεμιστήρας της εσωτερικής μονάδας τίθεται σε λειτουργία για να εμποδίσει το ψυκτικό να λιμνάσει, και δεν σταματά ακόμα και αν πατήσετε το κουμπί λειτουργίας ON/ OFF (Ενεργοποίηση/ Απενεργοποίηση) στο τηλεχειριστήριο. Σε αυτήν την περίπτωση, μην απενεργοποιείτε την ασφάλεια κυκλώματος διαρροής γείωσης (ELCB), αερίστε το δωμάτιο και επικοινωνήστε αμέσως με τον αντιπρόσωπο σέρβις. Επίσης, μην χρησιμοποιείτε εξοπλισμό καύσης όπως εστίες. 00_360661_all.indb 3900_360661_all.indb 39 2024/10/07 17:19:372024/10/07 17:19:3740 Αυτή η συσκευή προορίζεται για χρήση από ειδήμονες ή εκπαιδευμένους χρήστες σε μαγαζιά, στη βιομηχανία φώτων και σε αγροκτήματα, ή για εμπορική χρήση από μη ειδήμονες. Διατηρείτε το συναγερμό πυρκαγιάς και την έξοδο αέρα τουλάχιστον 1,5 m μακριά από τη μονάδα. Μην ψύχετε και μη θερμαίνετε υπερβολικά το δωμάτιο όταν βρίσκονται μωρά ή ασθενείς σε

Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά από 8 ετών και πάνω και άτομα με μειωμένες σωματικές, αισθητήριες ή νοητικές ικανότητες ή έλλειψη εμπειρίας και γνώσεων αν τους έχει παρασχεθεί επίβλεψη ή καθοδήγηση σχετικά με την ασφαλή χρήση της συσκευής, και κατανοούν τους κινδύνους που εμπλέκονται. Τα παιδιά δεν επιτρέπεται να παίζουν με τη συσκευή. Οι εργασίες καθαρισμού και συντήρησης δεν πρέπει να γίνονται από παιδιά, χωρίς την επίβλεψή τους. Μην ενεργοποιείτε και μην απενεργοποιείτε το κλιματιστικό από το διακόπτη κύριας ηλεκτρικής παροχής. Να χρησιμοποιείτε το κουμπί λειτουργίας ON/OFF. Μη βάζετε τίποτα μέσα στην έξοδο αέρα της εξωτερικής μονάδας, επειδή ο ανεμιστήρας περιστρέφεται με υψηλή ταχύτητα. Μην αγγίζετε την είσοδο αέρα ή τα αιχμηρά πτερύγια αλουμινίου της εξωτερικής μονάδας. Μπορεί να τραυματιστείτε. Μην τοποθετείτε κανένα αντικείμενο στη ΘΗΚΗ ΑΝΕΜΙΣΤΗΡΑ. Μπορεί να τραυματιστείτε και η μονάδα μπορεί να υποστεί ζημιά. Μην αγγίζετε τον ανεμιστήρα επειδή περιστρέφεται αυτόματα όταν ανιχνεύει διαρροή

Μπορεί να τραυματιστείτε.

Εάν εμφανιστεί η ένδειξη συναγερμού J01, υπάρχει κάποιο πρόβλημα με τον ανιχνευτή διαρροών ψυκτικού R32 ή τις καλωδιακές συνδέσεις του προς την εσωτερική μονάδα. Επικοινωνήστε αμέσως με τον αντιπρόσωπο σέρβις. (Μπορεί να μην ανιχνευθεί όταν διαρρέει το ψυκτικό.) Όταν εμφανιστεί η ένδειξη συναγερμού J02, αφορά το τέλος της διάρκειας ζωής της πλακέτας αισθητήρα του ανιχνευτή διαρροών ψυκτικού R32. Επικοινωνήστε με τον αντιπρόσωπο σέρβις το συντομότερο δυνατό για να αντικαταστήσετε την πλακέτα αισθητήρα. (Εάν η πλακέτα αισθητήρα χρησιμοποιείται ως έχει χωρίς να αντικατασταθεί, ο αισθητήρας μπορεί να υποβαθμιστεί και η διαρροή ψυκτικού μπορεί να μην ανιχνεύεται σωστά.) Εάν εμφανιστεί η ένδειξη συναγερμού J07 ή J08, υπάρχει κάποιο πρόβλημα με το σετ βαλβίδας διακοπής R32 ή την καλωδιακή σύνδεσή του προς την εσωτερική μονάδα. Επικοινωνήστε αμέσως με τον αντιπρόσωπο σέρβις. (Εάν το σετ βαλβίδας διακοπής R32 δεν μπορεί να λειτουργήσει όταν το ψυκτικό διαρρέει, όλο το ψυκτικό μέσα στο σύστημα μπορεί να διαρρεύσει και να προκαλέσει πυρκαγιά ή τοξικά αέρια.) ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Η συσκευή θα πρέπει να αποθηκευτεί ώστε να αποφεύγεται η πρόκληση μηχανικής

• Ο συμπιεστής μπορεί περιστασιακά να σταματάει κατά τη διάρκεια καταιγίδων με αστραπές. Δεν πρόκειται για μηχανική βλάβη. Η λειτουργία της μονάδας αποκαθίσταται αυτόματα μετά από λίγα λεπτά.

• Το αγγλικό κείμενο αποτελεί τις πρωτότυπες οδηγίες. Οι υπόλοιπες γλώσσες αποτελούν μετάφραση των πρωτότυπων οδηγιών.

Για λόγους ασφάλειας, βεβαιωθείτε ότι έχετε σβήσει το κλιματιστικό μηχάνημα καθώς επίσης ότι έχετε αποσυνδέσει την τροφοδοσία ρεύματος πριν τον καθαρισμό. (Διαφορετικά, μπορεί να οδηγήσει σε ηλεκτροσόκ ή τραυματισμό, διότι ο ανεμιστήρας περιστρέφεται σε υψηλή ταχύτητα.) Μη χύνετε νερά στην εσωτερική μονάδα. (Αυτό θα καταστρέψει τα εσωτερικά στοιχεία και θα προκαλέσει κίνδυνο ηλεκτροπληξίας.)

Μη χρησιμοποιείτε ποτέ διαλυτικά ή ισχυρές χημικές ουσίες. Μη σκουπίζετε τα πλαστικά εξαρτήματα με πολύ καυτό νερό. (αυτό ενδέχεται να προκαλέσει παραμόρφωση ή αλλαγή χρώματος.) Ορισμένες μεταλλικές ακμές και πτερύγια είναι κοφτερά. Να είστε προσεκτικοί, όταν καθαρίζετε τα εν λόγω εξαρτήματα. (Ενδέχεται να προκληθεί τραυματισμός.) Χρησιμοποιήστε ένα σταθερό σκαμπό ή σκάλα όταν καθαρίζετε μια εσωτερική μονάδα που είναι εγκατεστημένη σε υψηλή θέση.

Εσωτερική μονάδα (π.χ. Τύπος U2)

Το εσωτερικό πηνίο και άλλα στοιχεία της εξωτερικής μονάδας πρέπει να καθαρίζονται περιοδικά.• Συμβουλευτείτε τον τοπικό σας αντιπρόσωπο ή κέντρο εξυπηρέτησης.Έξοδος αέραΣκουπίστε με ένα μαλακό πανί.(Αν είναι πολύ βρόμικο, χρησιμοποιήστε ένα πανί υγραμένο με χλιαρό νερό).Εισροή αέρα

Αυτό το κλιματιστικό χρησιμοποιεί εξωτερικό αέρα για θέρμανση. Η απόδοση θέρμανσης του περιορίζεται όσο μειώνεται η εξωτερική θερμοκρασία. → Στην περίπτωση που δεν επαρκεί η θέρμανση, χρησιμοποιήστε μια επιπρόσθετη θερμαντική συσκευή.

Αυτή η συσκευή μπορεί να αρχίσει τη λειτουργία απόψυξης για να λιώσει το παγετό που έχει σχηματιστεί στην εξωτερική μονάδα.

Έναρξη απόψυξης : Ο ανεμιστήρας της εσωτερικής μονάδας σταματάει (ή η ταχύτητα γίνεται υπερβολικά μικρή). →Εμφανίζεται το «» (ΑΝΑΜΟΝΗ).

Η λειτουργία θέρμανσης συνεχίζει μετά από αρκετά λεπτά : Ο ανεμιστήρας εσωτερικής μονάδας παραμένει σταματημένος (ή λειτουργεί σε πολύ μικρή ταχύτητα) μέχρι το πηνίο εσωτερικού εναλλάκτη θερμότητας να θερμανθεί αρκετά. →Εμφανίζεται το «» (ΑΝΑΜΟΝΗ).

Η απόψυξη ολοκληρώθηκε : Ο ανεμιστήρας της εσωτερικής μονάδας αρχίζει τη λειτουργία. →Σβήνει το «» (ΑΝΑΜΟΝΗ).

Λειτουργία «DRY» (ΑΦΥΓΡΑΝΣΗΣ)

Μόλις η θερμοκρασία δωματίου φτάσει το ρυθμισμένο επίπεδο, η εξωτερική μονάδα επαναλαμβάνει τον κύκλο της αυτόματης ενεργοποίησης και απενεργοποίησης. Όταν η θερμοκρασία δωματίου είναι πιο πιθανό να φτάσει το επίπεδο που είχε ρυθμιστεί, η ταχύτητα ανεμιστήρα ρυθμίζεται αυτόματα στο «ελαφρύ αεράκι».

Εύρος θερμοκρασίας κατάστασης λειτουργίας

• Τρόπος λειτουργίας ψύξης: 14°C~25°C υγρού βολβού

• Τρόπος λειτουργίας θέρμανσης: 16°C~30°C ξηρού βολβού
