1 Γενικές υποδείξεις

1.1 Έλεγχος παράδοσης

Κατά την παράδοση του οχήματος δηλώστε αμέσως στον έμπορο ή τον αντιπρόσωπο τυχόν ζημιές από τη μεταφορά και ελαττώματα που διαπιστώσατε.

1.2 Παραδοτέος εξοπλισμός

1.2.1 MIC 70

- Φορέας συσκευών με πετρελαιοκινητήρα Kubota 48,0 kW, υδροστατικό σύστημα κίνησης και φίλτρο μικροσωματιδίων ντίζελ (DPF).

1.3 Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι οποίοι εκδίδονται από την αρμόδια εταιρεία διανομής μας. Τυχόν βλάβες στη συσκευή σας επιδιορθώνονται από εμάς χωρίς χρέωση εντός της προθεσμίας εγγύησης, εφόσον οφείλονται σε σφάλμα υλικού ή κατασκευής. Σε περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή σας ή το πλησιέστερο εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών, προσκομίζοντας το παραστατικό της αγοράς. (για διευθύνσεις βλέπε την πίσω σελίδα)

1.4 Παρελκόμενα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια ανταλλακτικά, καθώς αυτά εγγυώνται την ασφαλή και απρόσκοπτη λειτουργία της συσκευής. Πληροφορίες σχετικά με τα παρελκόμενα και τα ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com.

2 Προβλεπόμενη χρήση

Αυτό το όχημα είναι κατάλληλο για χρήση σε εργασίες με διάφορες πρόσθετες συσκευές καθώς και για την έλξη ρυμουλκούμενων. Το μέγιστο φορτίο ρυμουλκούμενου που επιτρέπεται να έλκεται αναγράφεται στην πινακίδα τύπου και η υπέρβασή του δεν επιτρέπεται.

Το όχημα προορίζεται αποκλειστικά για γεωργική χρήση, για τη φροντίδα εκτάσεων και εγκαταστάσεων πρασίνου, καθώς και για χειμερινή λειτουργία.

Δεν επιτρέπεται να γίνει καμία εφαρμογή μέσου φυτοπροστασίας στο όχημα.

Για τη λειτουργία σε δημόσιες οδούς το όχημα θα πρέπει να ανταποκρίνεται στις εθνικές ισχύουσες οδηγίες. Επιτρέπεται να χρησιμοποιούνται μόνο εγκεκριμένες από την ΚÄRCHER πρόσθετες συσκευές.

Η KÄRCHER δεν αναλαμβάνει καμία ευθύνη για ατυχήματα ή δυσλειτουργίες από πρόσθετες συσκευές που δεν έχουν εγκριθεί. Λάβετε υπόψη τις οδηγίες λειτουργίας του κατασκευαστή των πρόσθετων συσκευών. Πριν να ξεκινήσετε τη χρήση του οχήματος, διαβάστε προσεκτικά τις οδηγίες λειτουργίας και εξοικειωθείτε με τα στοιχεία χειρισμού και το λοιπό εξοπλισμό.

Επιτρέπεται μόνο η ενδεδειγμένη χρήση του οχήματος, όπως παρουσιάζεται και περιγράφεται στις παρούσες οδηγίες χρήσης.

Στην προβλεπόμενη χρήση περιλαμβάνεται και η εκτέλεση των προκαθορισμένων εργασιών συντήρησης.

Η χρήση, η συντήρηση και η επισκευή του οχήματος και των πρόσθετων συσκευών επιτρέπεται να πραγματοποιείται μόνο από άτομα τα οποία είναι εξοικειωμένα με τις διαδικασίες και ενήμερα για τους σχετικούς κινδύνους.

Τηρείτε τους γενικούς κανονισμούς ασφαλείας και πρόληψης ατυχημάτων του νομοθέτη. Επίσης, τηρείτε τους λοιπούς κανόνες τεχνικής ασφάλειας, ιατρικής εργασίας και οδικής κυκλοφορίας που βρίσκονται σε ισχύ. Οι χειριστές θα πρέπει:

• να είναι κατάλληλος σωματικά και διανοητικά.
• να έχει εκπαιδευτεί στη χρήση του οχήματος και των πρόσθετων συσκευών του.
• πριν από την έναρξη των εργασιών να έχει διαβάσει και κατανοήσει τις παρούσες οδηγίες χρήσης καθώς και τις οδηγίες χρήσης των πρόσθετων συσκευών ή των ρυμουλκούμενων συσκευών.
• να έχει αποδείξει την ικανότητα του ως προς την οδήγηση του οχήματος στην εταιρεία.
• να έχει οριστεί από την εταιρεία για την οδήγηση του οχήματος.

2.1 Προβλέψιμη λανθασμένη χρήση

Απαγορεύεται κάθε χρήση που δεν είναι σύμφωνη με την προβλεπόμενη. Την ευθύνη για κινδύνους που προκύπτουν από τη μη επιτρεπόμενη χρήση φέρει ο χρήστης.

Απαγορεύεται η χρήση για διαφορετικούς από τους περιγραφόμενους στις οδηγίες σκοπούς. Δεν επιτρέπεται η μεταφορά ατόμων στο όχημα, το χώρο φόρτωσης ή τις πρόσθετες συσκευές. Στο όχημα δεν επιτρέπεται να γίνει καμία τροποποίηση.

2.2 Λοιποί κίνδυνοι

Παρά την ορθή χρήση και την τήρηση όλων των υποδείξεων, δεν μπορούν να αποκλειστούν εντελώς οι λοιποί κίνδυνοι.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος από ανθρώπινο σφάλμα

Ενημερώνετε τα άτομα που βρίσκονται στην περιοχή του οχήματος και των πρόσθετων συσκευών σχετικά με τους κινδύνους και τις υποδείξεις ασφαλείας σε αυτές τις οδηγίες λειτουργίας.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος από δυσλειτουργία

Ενημερώστε τα άτομα που βρίσκονται στην περιοχή του οχήματος και των πρόσθετων συσκευών να είναι ιδιαίτερα προσεκτικά, προκειμένου να μπορέσουν να αντιδράσουν άμεσα σε περίπτωση δυσλειτουργίας, συμβάντος, διακοπής ρεύματος κ.λπ.

Οι κίνδυνοι μπορεί να αφορούν στα εξής:

1 Μη αναμενόμενες κινήσεις των πρόσθετων συσκευών και του οχήματος.
2 Διαφυγή υλικών λειτουργίας λόγω ελλιπούς στεγανότητας, ρήξης αγωγών και δοχείων κ.ο.κ.
3 Φρενάρισμα λόγω δυσμενών συνθηκών εδάφους, όπως κλίση, πάγος, ανωμαλίες ή καλή ορατότητα κ.λπ.
4 Πτώση, ανατροπή κ.ο.κ. κατά την κίνηση στο όχημα, ιδιαίτερα όταν υπάρχει υγρασία.
5 Πυρκαγιά και κίνδυνος έκρηξης εξαιτίας της μπαταρίας και των ηλεκτρικών τάσεων.
6 Κίνδυνος πυρκαγιάς από το ντίζελ και τα λάδια.
7 Ανθρώπινα σφάλματα λόγω μη τήρησης των κανόνων ασφαλείας.

3 Προστασία του περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Απορρίπτετε τις συσκευασίες με περιβαλλοντικά ορθό τρόπο.

Οι ηλεκτρικές και ηλεκτρονικές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά και, συχνά, εξαρτήματα όπως μπαταρίες απλές, επαναφορτιζόμενες ή λάδια, τα οποία σε περίπτωση λανθασμένης χρήσης ή απόρριψης μπορούν να θέσουν σε κίνδυνο την ανθρώπινη υγεία και το περιβάλλον. Ήστόσο, αυτά τα συστατικά είναι απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπτεται να απορρίπτονται μαζί με τα οικιακά απορρίμματα.

Υποδείξεις σχετικά με συστατικά (REACH)

Ενημερωμένες πληροφορίες σχετικά με τα συστατικά είναι διαθέσιμες στη διεύθυνση: www.kaercher.com/REACH

3.1 Απόσυρση

• Τηρείτε τους εθνικούς κανονισμούς στην εκάστοτε περιοχή.
• Τηρείτε τις προδιαγραφές της εταιρίας.
• Απορρίπτετε τα αναλώσιμα και τις βοηθητικές ύλες σύμφωνα με τα ισχύοντα δελτία δεδομένων ασφαλείας.

3.2 Απόσυρση ενός αχρηστευμένου οχήματος

Τα αχρηστευμένα οχήματα περιέχουν πολύτιμα ανακυκλώσιμα υλικά. Για την απόσυρση του οχήματος συνιστούμε τη συνεργασία με μια ειδική εταιρεία ανακύκλωσης.

4 Υποδείξεις ασφαλείας

4.1 Διαβαθμίσεις κινδύνων

ΔΚΙΝΔΥΝΟΣ

- Υπόδειξη άμεσου κινδύνου, ο οποίος οδηγεί σε σοβαρούς τραυματισμούς ή θάνατο.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

- Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς ή θάνατο.

ΔΠΡΟΣΟΧΗ

- Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία μπορεί να οδηγήσει σε ελαφρείς τραυματισμούς.

ΠΡΟΣΟΧΗ

- Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία μπορεί να οδηγήσει σε υλικές ζημίες.

4.2 Γενικές υποδείξεις ασφαλείας

⚠ KINДУНОΣ • Κίνδυνος ασφυξίας. Φυλάσσετε τις μεμβράνες συσκευασίας μακριά από παιδιά.

Δ ΠΡΟΕΙΔΟΠΟΙΗΣΗ ● Χρησιμοποιείτε το όχημα μόνο για τον σκοπό που προορίζεται. Λαμβάνετε υπόψη τις τοπικές συνθήκες και προσέχετε κατά την εργασία την παρουσία άλλων ανθρώπων, και ιδιαίτερα παιδιών. ● Άτομα με περιορισμένες σωματικές, αισθητηριακές ή νοητικές ικανότητες ή χωρίς επαρκή πείρα και γνώσεις επιτρέπεται να χρησιμοποιούν το όχημα μόνο εφόσον επιβλέπονται ή εφόσον έχουν ενημερωθεί σχετικά με την ασφαλή χρήση της συσκευής και κατανοούν τους κινδύνους που μπορούν να προκύψουν από αυτήν. ● Το όχημα επιτρέπεται να χρησιμοποιείται μόνο από άτομα που έχουν εκπαιδευτεί στον χειρισμό του ή έχουν αποδείξει τις ικανότητές τους στον χειρισμό και έχουν λάβει ρητή εντολή για τη χρήση του. ● Τα παιδιά δεν επιτρέπεται να χρησιμοποιήσουν το όχημα. ● Επιβλέπετε τα παιδιά, ώστε να είστε βέβαιοι ότι δεν θα παιξουν με το όχημα.

Δ ΠΡΟΣΟΧΗ • Οι διατάξεις ασφαλείας χρησιμεύουν για την προστασία σας. Μην αλλάζετε ή χρησιμοποιείτε ποτέ τις διατάξεις ασφαλείας.

4.3 Υποδείξεις ασφαλείας για την κίνηση

Δ ΚΙΝΔΥΝΟΣ • Κίνδυνος ανατροπής σε μεγάλες ανοδικές και καθοδικές κλίσεις! Κατά την οδήγηση σε επιφάνειες με κλίση προσέχετε τις μέγιστες τιμές που αναγράφονται στα τεχνικά στοιχεία. • Κίνδυνος ανατροπής σε περίπτωση μεγάλης πλαϊνής κλίσης! Κατά την οδήγηση κάθετα στην κατεύθυνση πορείας προσέχετε τις μέγιστες επιτρεπόμενες τιμές στα τεχνικά στοιχεία. • Κίνδυνος ανατροπής, όταν το έδαφος είναι ασταθές! Χρησιμοποιείτε το όχημα αποκλειστικά πάνω σε σταθερό έδαφος.

△ ΠΡΟΕΙΔΟΠΟΙΗΣΗ • Κίνδυνος ατυχήματος λόγω ακατάλληλης ταχύτητας. Οδηγείτε αργά στις στροφές. • Η λίστα σχετικά με τον κίνδυνο ανατροπής δεν πρέπει να θεωρείται πλήρης.

△ ΠΡΟΣΟΧΗ • Οι καμπίνες οδηγού διαθέτουν σχισμές αερισμού ή ανοίγματα εξόδου αέρα, διατηρήστε τα οπωσδήποτε ελεύθερα ώστε να εξασφαλίζεται επαρκής αερισμός.

ΠΡΟΣΟΧΗ

Πριν από τη χρήση σε δημόσιους δρόμους να φροντίζετε ώστε να έχετε καλή ορατότητα (π.χ. καθαρό παρμπρίς, καθρέφτες κλπ.).

4.4 Υποδείξεις ασφαλείας πετρελαιοκινητήρων

△ KINDYNOΣ • Петрелαιοκινητήρας: Μην λειτουργείτε ποτέ οχήματα με πετρελαιοκινητήρα σε κλειστούς χώρους. • Κίνδυνος δηλητηρίασης: Μην εισπνέετε καυσαέρια. • Ποτέ μην κλείνετε τα ανοίγματα καυσαερίων. • Μην σκύβετε πάνω από το άνοιγμα καυσαερίων. Μην αγγίζετε το άνοιγμα καυσαερίων. • Παραμένετε οπωσδήποτε μακριά από την περιοχή του μηχανισμού κίνησης. Προσέξετε το χρόνο πρόσθετης λειτουργίας του κινητήρα κατά τη στάθμευση (3-4 δευτερόλεπτα).

4.5 Πρόσθετες υποδείξεις ασφαλείας για κινητήρες με φίλτρο μικροσωματιδίων ντίζελ

Δ KINΔΥΝΟΣ • Ο ενσωματωμένος κινητήρας διαθέτει φίλτρο μικροσωματιδίων ντίζελ (DPF). Υπό κανονικές συνθήκες λειτουργίας, ο οδηγός δεν αντιλαμβάνεται τίποτα από τις διαδικασίες μετεπεξεργασίας των βλαβερών

καυσαερίων. Κατά τη διάρκεια της φάσης αναζωογόνησης του φίλτρου μικροσωματιδίων ντίζελ τα σωματίδια καπνιάς που έχουν αποτεθεί καίγονται και μπορεί να εξέλθουν πολύ καυτά καυσαέρια έως 600 °C. Πραγματοποιείτε αναζωογόνηση επιτρέπεται μόνο σε περιοχές όπου δεν υπάρχει κίνδυνος πυρκαγιάς. Για το σκοπό αυτόν λάβετε οπωσδήποτε υπόψη το κεφάλαιο 13 Διαδικασία αναζωογόνησης MIC 70!

4.6 Υποδείξεις ασφαλείας για την εκφόρτωση και τη μεταφορά

ΔΚΙΝΔΥΝΟΣ

• Το όχημα δεν διαθέτει έγκριση για μεταφόρτωση με γερανό.
• Για εκφόρτωση / μεταφόρτωση του μηχανήματος μην χρησιμοποιείτε περονοφόρο.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Προσέξετε το βάρος του οχήματος, για να αποφύγετε ατυχήματα και τραυματισμούς, βλέπε κεφάλαιο Τεχνικά χαρακτηριστικά. Το βάρος είναι μεγαλύτερο εάν έχουν συνδεθεί πρόσθετα εξαρτήματα.
• Προσέξτε το ύψος του οχήματος κατά τη μεταφορά σε ρυμουλκούμενο ή φορτηγό και ασφαλίστε το όχημα, βλέπε κεφάλαιο Τεχνικά χαρακτηριστικά

4.7 Υποδείξεις ασφαλείας για φροντίδα και συντήρηση

• Απενεργοποιήστε τον κινητήρα και αφαιρέστε το κλειδί πριν από τον καθαρισμό και τη συντήρηση του οχήματος, την αντικατάσταση εξαρτημάτων ή την αλλαγή σε άλλον τρόπο λειτουργίας.
• Εργασίες επισκευής επιτρέπεται να εκτελούνται μόνο από εξουσιοδοτημένα τμήματα εξυπηρέτησης πελατών ή από ειδικούς τεχνικούς αυτού του τομέα, που γνωρίζουν όλες τις σημαντικές προδιαγραφές ασφαλείας.
• Τηρείτε τους ελέγχους ασφαλείας σύμφωνα με τις κατά τόπο ισχύουσες προδιαγραφές για τα μεταβλητά οχήματα επαγγελματικής χρήσης.
• Ο αρθρωτός σύνδεσμος, τα ελαστικά, οι θυρίδες ψύξης, οι εύκαμπτοι σωλήνες και οι βαλβίδες του υδραυλικού συστήματος, οι στεγανοποιήσεις, τα ηλεκτρικά και ηλεκτρονικά εξαρτήματα δεν επιτρέπεται να καθαρίζονται με συσκευή καθαρισμού υψηλής πίεσης.

4.8 Επιπλέον υποδείξεις ασφαλείας για τη λειτουργία

Υπόδειξη

Τις πληροφορίες αυτού του κεφαλαίου μπορείτε να τις βρείτε επίσης σε ένα συνοδευτικό φύλλο το οποίο πρέπει να συνοδεύει συνεχώς το όχημα.

Γενικά

Το όχημα διαθέτει υδροστατικό σύστημα κίνησης και αρθρωτό σύστημα διεύθυνσης. Έτσι έχει διαφορετική οδηγική συμπεριφορά από αυτή που είναι γνωστή από τα επιβατικά οχήματα.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος ανατροπής

Προσέξτε ότι η οδηγική συμπεριφορά ενός οχήματος με αρθρωτό σύστημα διεύθυνσης διαφέρει ουσιαστικά από εκείνη ενός επιβατικού οχήματος.

Παίρνετε τις στροφές σταθερά και με την κατάλληλη ταχύτητα. Αυτό ισχύει ιδιαίτερα όταν οδηγείτε σε ανηφόρα και σε κατηφόρα και όταν διασχίζετε πλαγιές.

Προσέξτε τη μετατόπιση του κέντρου βάρους ανάλογα με τις προσθήκες.

Προσαρμόστε την ταχύτητα κίνησης στην ευθεία και σε στροφές στις συνθήκες περιβάλλοντος π.χ. Ιδιότητες του οδοστρώματος και κατάσταση φόρτωσης.

Προσέξτε την αποσύνδεση των μπροστινών και πίσω τμημάτων οχήματος μέσω του κεντρικού ταλαντευόμενου συνδέσμου.

Συμπεριφορά πέδησης

Η απελευθέρωση του πεντάλ οδήγησης λειτουργεί ως ενεργή υστέρηση. Σε αντίθεση με ένα επιβατικό όχημα, στο οποίο λειτουργεί μόνο το φρένο κινητήρα.

ΠΡΟΣΟΧΗ

Στη μεγάλη ταχύτητα η καθυστέρηση πέδησης κατά την απελευθέρωση του πεντάλ οδήγησης είναι σαφώς μικρότερη από ό,τι στη μικρή ταχύτητα.

Στη λειτουργία μεταφοράς η καθυστέρηση πέδησης όταν αφήνετε το πεντάλ οδήγησης είναι σαφώς μικρότερη από ό,τι κατά τη λειτουργία εργασίας.

Συμπεριφορά διεύθυνσης

Οχήματα με αρθρωτό σύστημα διεύθυνσης αντιδρούν πιο άμεσα σε κινήσεις του συστήματος διεύθυνσης σε σχέση με επιβατικά οχήματα, ιδιαίτερα κατά τη γρήγορη πορεία σε στροφές σε χιόνι, πάγο, υγρασία από βροχή, χαλαρό υπέδαφος και κατά τη διάρκεια ελιγμών αναστροφής σε πλαγιές. Αποφεύγετε τις γρήγορες διαδοχικές κινήσεις του συστήματος διεύθυνσης.

Κέντρο βάρους / Συμπεριφορά ταλάντωσης

Οι πίσω υπερκατασκευές και οι καταστάσεις φόρτωσης επηρεάζουν τη θέση του κέντρου βάρους του οχήματος και έτσι την οδηγική συμπεριφορά. Ειδικά μετά από αλλαγή των υπερκατασκευών και σε μεταβαλλόμενες καταστάσεις φόρτωσης, να είστε προετοιμασμένοι για διαφορετική οδηγική συμπεριφορά. Οι οριακές περιοχές μπορούν να επιτευχθούν νωρίτερα.

Για να επιτευχθεί μια υψηλή ικανότητα κίνησης εκτός δρόμου, το όχημα διαθέτει έναν κεντρικό ταλαντευόμενο σύνδεσμο. Αυτό επιτρέπει και στα δύο μισά του οχήματος να μπορούν να κινούνται ανεξάρτητα μεταξύ τους κάθετα στην κατεύθυνση οδήγησης.

Λόγω αυτού του ειδικού χαρακτηριστικού ο οδηγός δεν λαμβάνει άμεση ανάδραση από το πίσω μισό του οχήματος. Παρακολουθείτε λοιπόν από τους καθρέπτες τις κινήσεις της πίσω πλευράς του οχήματος κατά την οδήγηση.

4.9 Σύμβολα στο όχημα

Υπόδειξη

Αντικαθιστάτε αμέσως τα σύμβολα, αν είναι δυσανάγνωστα ή έχουν χαθεί.

⚠️KINDYNOΣ

Κίνδυνος εγκαυμάτων από καυτές επιφάνειες

Πριν εργαστείτε στο όχημα αφήστε το να κρυώσει.

ΔKINDYNOΣ

Κίνδυνος εγκαύματος από καυτή εξάτμιση

Μην αγγίζετε την εξάτμιση.

Αφήστε την εξάτμιση να κρυώσει πριν εργαστείτε σε αυτήν.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος ανατροπής

Οδηγείτε μόνο σε περιοχές με μέγιστη πλαϊνή κλίση 10°.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού από αντικείμενα από τα οποία εξέρχονται ουσίες

Διατηρείτε επαρκή απόσταση από άτομα, ζώα και αντικείμενα.

⚠️ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού

Κίνδυνος σύνθλιψης και θραύσης στον ιμάντα, την πλαϊνή σκούπα, το δοχείο απορριμμάτων, το καπό.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος σύνθλιψης

Προσέξτε να μην βρίσκονται άτομα κοντά στον αρθρωτό σύνδεσμο ή το όχημα κατά τη λειτουργία.

Προσέξτε κατά τη χρήση του οχήματος ως ρυμουλκό να μην βρίσκονται κατά τη λειτουργία άτομα μεταξύ του οχήματος και του ρυμουλκούμενου.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος διάτμησης, κίνδυνος σύνθλιψης Μην πλησιάζετε τα χέρια σας σε αυτήν την περιοχή.

ΠΡΟΣΟΧΗ

Υλικές ζημιές λόγω λανθασμένης μεταφοράς Τοποθετείτε κατά τη μεταφορά πάντα την ασφάλεια μεταφοράς στον αρθρωτό σύνδεσμο.

⚠️ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος για την υγεία από δηλητηριώδη καυσαέρια

Μην εισπνέετε τα καυσαέρια.

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού από μη εγκεκριμένη χρήση

Αφαιρέστε το κλειδί της μίζας για την αποφυγή μη εξουσιοδοτημένης χρήσης και πριν από εργασίες καθαρισμού και συντήρησης.

ΠΡΟΣΟΧΗ

Υλικές ζημιές κατά τον καθαρισμό και τη συντήρηση

Τοποθετήστε το όχημα σε επίπεδη επιφάνεια με σταθερό υπέδαφος πριν από εργασίες καθαρισμού και συντήρησης.

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού λόγω μη προβλεπόμενης θέσης καθήμενου

Χρησιμοποιείτε αποκλειστικά τη θέση του οδηγού ως κάθισμα.

	ΔΚΙΝΔΥΝΟΣΚίνδυνος πρόσκρουσης, κίνδυνος σύνθλιψηςΚατά τη μεταφορά και τις εργασίες υπό αιωρούμενο φορτίο, φροντίζετε να υπάρχει στήριξη με τα κατάλληλα μέσα.

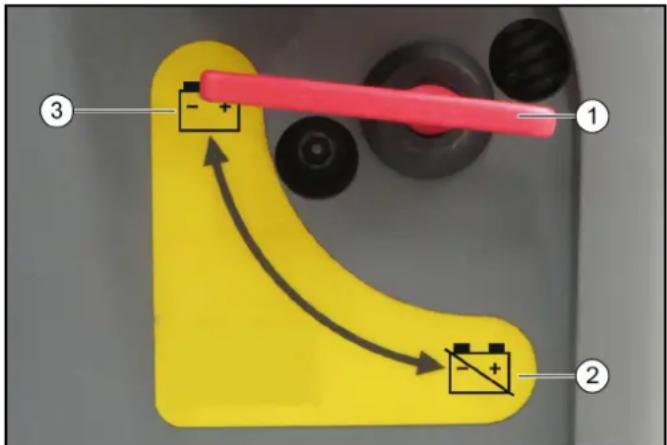

	Γενικός διακόπτης (αποσύνδεσης μπαταρίας)
	Σημείο λίπανσης
	Γραμμή λίπανσης
	Σταθερό σημείο πρόσδεσης
	Ποιότητα του υγρού φρένων και θέση πλήρωσης του υγρού φρένωνΘέση του δοχείου για το υγρό φρένων
	Σημείο στήριξης γρύλου ή στήριγμα
	Θέση της κεντρικής ασφάλειας
	Θέση της ασφάλειας F2

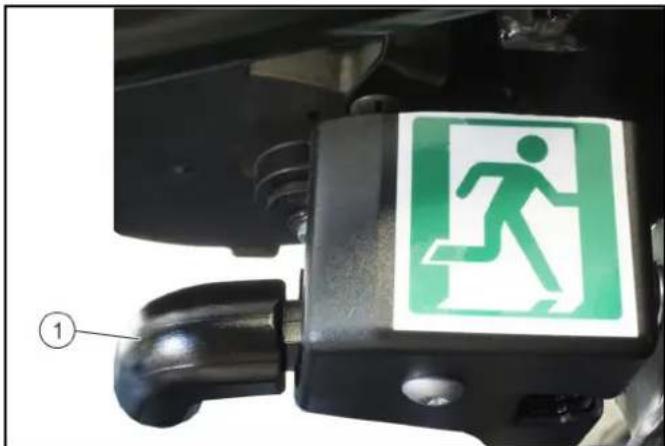

	Έξοδος κινδύνου
	Διαβάστε τις οδηγίες χρήσης

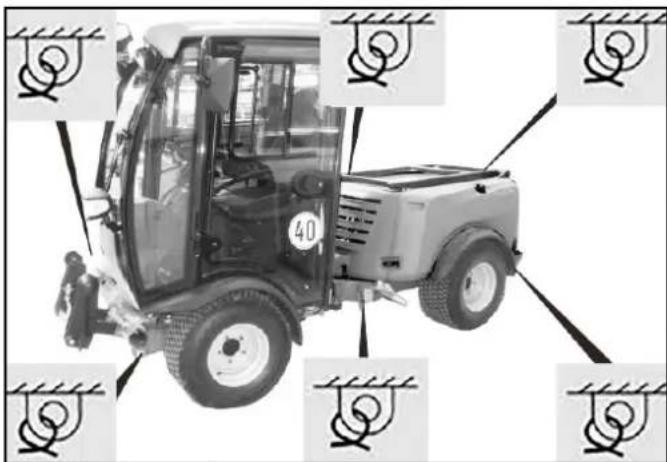

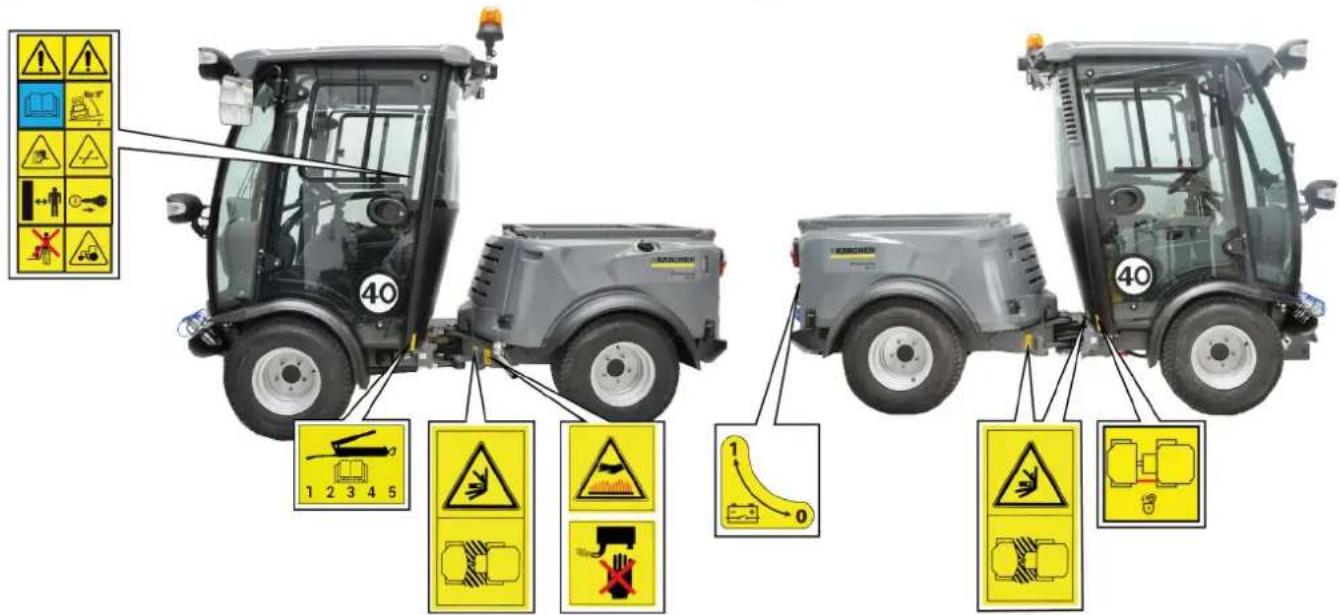

4.10 Θέση των προειδοποιητικών συμβόλων

Αντικαθιστάτε αμέσως τα προειδοποιητικά σύμβολα που

είναι δυσανάγνωστα ή έχουν χαθεί.

4.11 Συστήματα ασφαλείας

Τα συστήματα ασφαλείας χρησιμεύουν για την προστασία του χρήστη και δεν επιτρέπεται να τίθενται εκτός λειτουργίας ή να παρακάμπτονται οι λειτουργίες τους.

Τηρείτε τις υποδείξεις ασφάλειας στα διάφορα κεφάλαια!

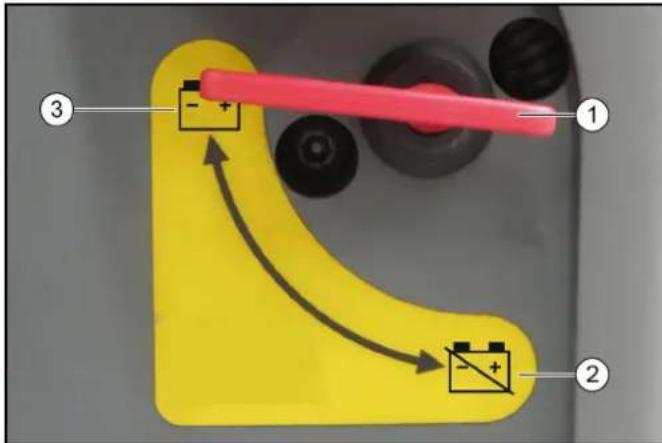

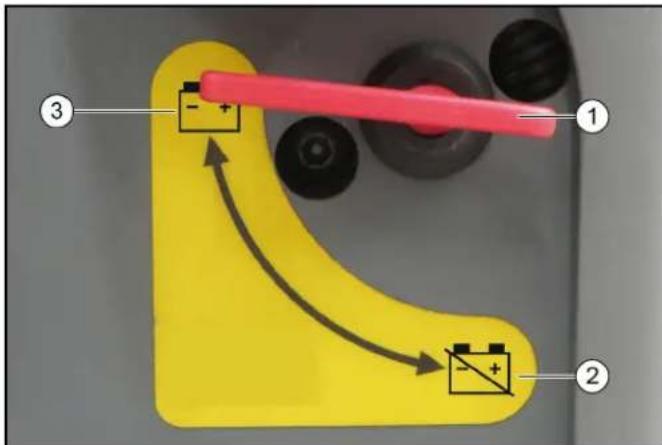

4.11.1 Γενικός διακόπτης

②Μπαταρία αποσυνδεδεμένη

③Μπαταρία συνδεδεμένη

Ο γενικός διακόπτης διακόπτει τον ηλεκτρικό αγωγό τροφοδοσίας προς τη μίζα.

Εάν κατά τη διάρκεια λειτουργίας του κινητήρα πατηθεί ο γενικός διακόπτης (μπαταρία αποσυνδεδεμένη) πρέπει να απενεργοποιηθεί ο κινητήρας.

Αποσυνδέετε πάντα την μπαταρία με το όχημα σταθμευμένο.

4.11.2Φραγή εκκίνησης MIC 70

Προϋποθέσεις για την εκκίνηση του κινητήρα:

• Ρυθμίστε το γενικό διακόπτη στη θέση "Μπαταρία συνδεδεμένη".
• Περιμένετε να ολοκληρωθεί η εκκίνηση της οθόνης.

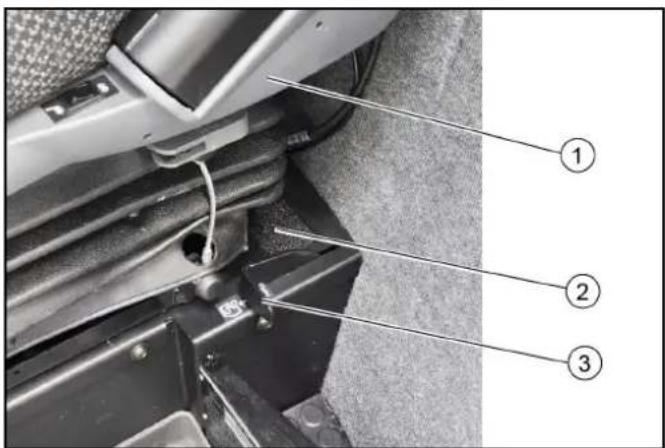

4.11.3Διακόπτης επαφής καθίσματος MIC 70

Όταν δεν υπάρχει βάρος στο κάθισμα οδηγού:

- Το όχημα τίθεται αυτόματα στη νεκρά θέση.

Υπόδειξη

Στη συνέχεια μετακινήστε τον διακόπτη κατεύθυνσης οδήγησης στο Joystick στην κεντρική θέση <Νεκρά/Στοπ>.

- Είναι απενεργοποιημένο ή απενεργοποιείται αυτόματα το υδραυλικό σύστημα εργασίας ΡΤΟ;

4.11.4Φρένο ακινητοποίησης αυτόματο

Η προειδοποιητική λυχνία στην ένδειξη πολλαπλών λειτουργιών ανάβει όταν είναι ενεργοποιημένο το φρένο ακινητοποίησης.

1 Αν ο κινητήρας είναι Off, ή αν ο κινητήρας είναι σε λειτουργία και ο διακόπτης κατεύθυνσης οδήγησης είναι στη ΝΕΚΡΑ, το φρένο ακινητοποίησης ενεργοποιείται αυτόματα.
2 Αν με τον κινητήρα σε λειτουργία μετακινηθεί ο διακόπτης κατεύθυνσης οδήγησης (ΕΜΠΡΟΣ ή ΟΠΙΣΘΕΝ), ενεργοποιείται το φρένο ακινητοποίησης.

4.11.5Καμπίνα οδηγού

Ο χειριστής προστατεύεται μέσα στην καμπίνα οδηγού από κεραυνοπληξία.

Η καμπίνα οδηγού διαθέτει διάταξη προστασίας σε περίπτωση ανατροπής (ROPS), η οποία εμποδίζει την κύλιση μετά από ανατροπή.

Η καμπίνα οδηγού δεν διαθέτει σύστημα προστασίας από πτώση αντικειμένων (FOPS).

Η καμπίνα οδηγού δεν διαθέτει σύστημα προστασίας από διείσδυση αντικειμένων (OPS).

Χρησιμοποιείτε πάντα τη ζώνη ασφαλείας.

5 Μπαταρίες / φορτιστές

ΠΡΟΣΟΧΗ

Χρησιμοποιείτε μόνο τις μπαταρίες και τους φορτιστές που συνιστά ο κατασκευαστής

Να αντικαθιστάτε τις μπαταρίες μόνο με μπαταρίες ίδιου τύπου.

Πριν από την απόσυρση του οχήματος αφαιρέστε τις μπαταρίες και ανακυκλώστε τις σύμφωνα με τους τοπικούς κανονισμούς.

5.1 Σύμβολα προειδοποιήσεων

Κατά τη χρήση μπαταριών τηρείτε τις ακόλουθες προειδοποιητικές υποδείξεις:

	Τηρείτε τις υποδείξεις που υπάρχουν στο εγχειρίδιο χρήσης της μπαταρίας, πάνω στην μπαταρία καθώς και σε αυτό εδώ το εγχειρίδιο.
	Να φοράτε προστατευτικά γυαλιά.
	Κρατάτε τα παιδιά μακριά από οξέα και μπαταρίες.
	Κίνδυνος έκρηξης
	Απαγορεύονται η φωτιά, οι σπινθήρες, το ακάλυπτο φως και το κάπνισμα.
	Κίνδυνος εγκαύματος από οξέα
	Πρώτες βοήθειες.
	Προειδοποίηση
	Απόρριψη
	Μην πετάτε τις μπαταρίες στον κάδο απορριμμάτων.

5.2 Υποδείξεις ασφαλείας

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος πυρκαγιάς και έκρηξης

Επάνω στις μπαταρίες μην τοποθετείτε εργαλεία ούτε άλλα αντικείμενα.

Αποφεύγετε οπωσδήποτε το κάπνισμα και τις ακάλυπτες φλόγες.

Κατά τη φόρτιση μπαταριών σε κλειστούς χώρους φροντίζετε για καλό αερισμό.

Να χρησιμοποιείτε μόνο τις μπαταρίες και τους φορτιστές που έχει εγκρίνει η Kärcher (γνήσια ανταλλακτικά).

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος για το περιβάλλον από τη λανθασμένη απόρριψη των μπαταριών

Οι χαλασμένες και οι χρησιμοποιημένες μπαταρίες πρέπει να ανακυκλώνονται (αν χρειάζεται επικοινωνήστε με ειδικευμένη εταιρεία ανακύκλωσης ή με το τμήμα σέρβις της Kärcher).

5.3 Métra σε περίπτωση ακούσιας έκλυσης οξέων μπαταρίας

Κατά την ενδεδειγμένη χρήση και τηρώντας τις οδηγίες χρήσης δεν προκύπτει κανένας κίνδυνος από τις μπαταρίες μολύβδου.

Ωστόσο πρέπει να λάβετε υπόψη πως οι μπαταρίες μολύβδου περιέχουν θειικό οξύ που μπορεί να προκαλέσει σοβαρά εγκαύματα.

1. Το χυμένο ή εξερχόμενο θειικό οξύ από μη στεγανές μπαταρίες πρέπει να συλλέγεται με ειδικά υλικά, π.χ. με άμμο. Να μην καταλήγει στο σύστημα αποχέτευσης, το έδαφος ή τα υπόγεια ύδατα.
2. Το οξύ πρέπει να αδρανοποιείται με ασβέστιο/νάτριο και να ανακυκλώνεται σύμφωνα με τους τοπικούς κανονισμούς.
3. Για την ανακύκλωση μιας χαλασμένης μπαταρίας επικοινωνήστε με ειδική επιχείρηση ανακύκλωσης.
4. Ξεπλένετε τις σταγόνες οξέων που έχουν διεισδύσει στα μάτια ή στο δέρμα με άφθονο καθαρό νερό.
5. Μετά, επισκεφθείτε αμέσως το γιατρό.
6. Πλύνετε με νερό την ακάθαρτη στολή.
7. Αλλάξτε ρουχισμό.

6 Επισκόπηση συσκευής

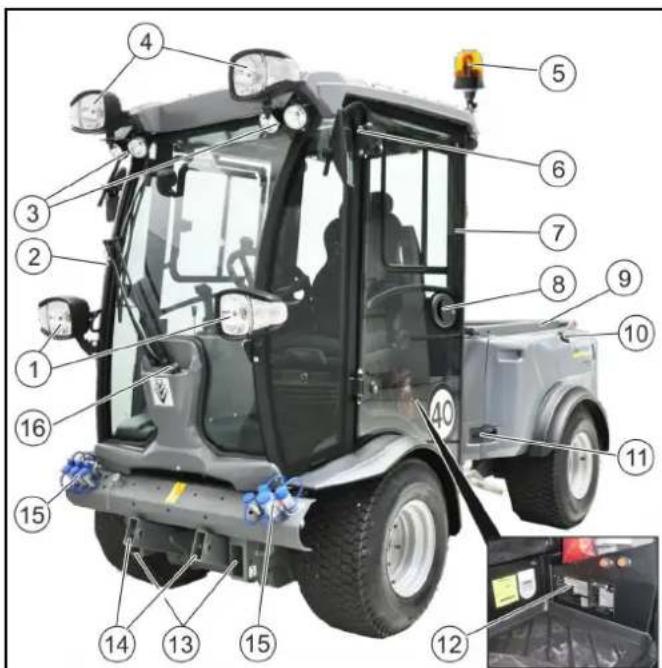

6.1 Όψη από εμπρός

① Μπροστινός φανός με φλας
②Υαλοκαθαριστήρες
③Φωτισμός εργασίας
④ Επάνω μπροστινός φανός με φλας*
⑤ Περιστρεφόμενο φως σηματοδοσίας, αναδιπλούμενο
⑥ Οπίσθιος καθρέφτης, αναδιπλούμενος προς τα μέσα

⑦Καμπίνα οδηγού

⑧ Θύρα οδηγού, κλειδωνόμενη

⑨ Διάταξη ανατροπής *

⑩Σφράγιστρο ρεζερβουάρ

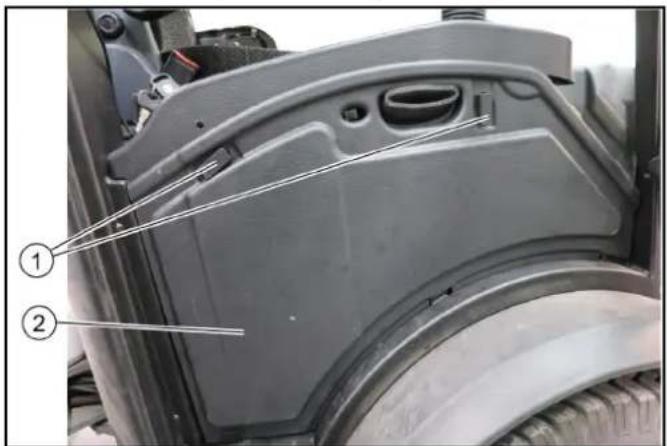

⑪ Ασφάλιση πλευρικής επένδυσης

⑫Πινακίδα εργοστασίου

⑬ Πλαίσιο υποδοχής για πρόσθετες συσκευές

⑭Πρόσθιο αναβατόριο

⑮Υδραυλικές συνδέσεις

⑯ Δοχείο νερού πλύσης

* προαιρετικό

6.1.1 Πρόσθιο αναβατόριο

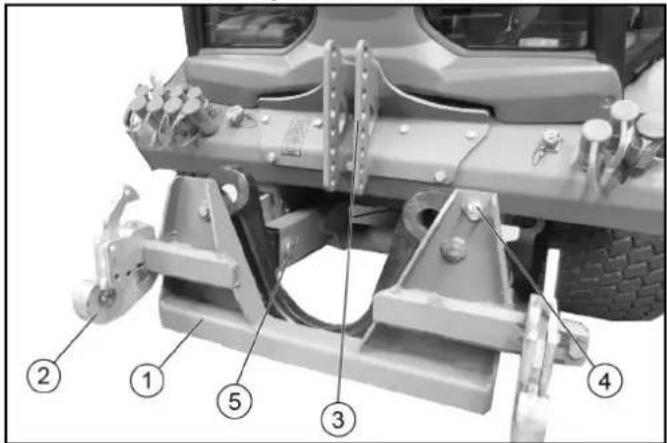

Στο πρόσθιο αναβατόριο μπορούν να προσαρτηθούν υποδοχές 3 σημείων ή 4 σημείων (προαιρετικές). Σε αυτές τις υποδοχές μπορούν να στερεωθούν οι πρόσθετες συσκευές.

Ορισμένες πρόσθετες συσκευές μπορούν να προσαρτηθούν απευθείας στο πρόσθιο αναβατόριο. Δομή των πρόσθετων συσκευών, βλέπε κεφάλαιο 9.3 Δυνατότητες προσάρτησης εμπρός.

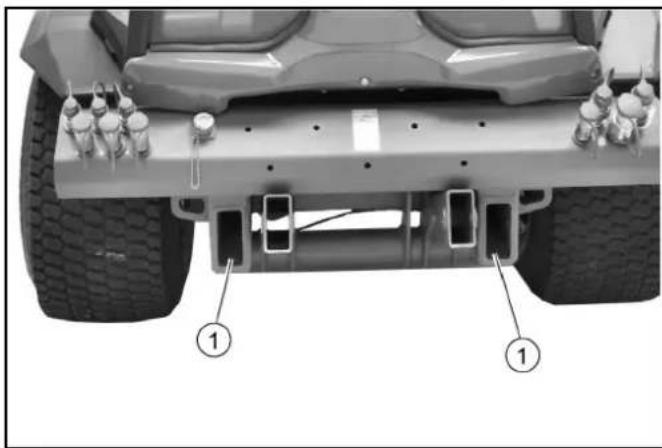

6.1.2 Πλαίσιο υποδοχής εμπρός

Ορισμένες πρόσθετες συσκευές μπορούν να προσαρτηθούν απευθείας στο πλαίσιο υποδοχής για πρόσθετες συσκευές.

Δομή των πρόσθετων συσκευών, βλέπε κεφάλαιο 9.3 Δυνατότητες προσάρτησης εμπρός.

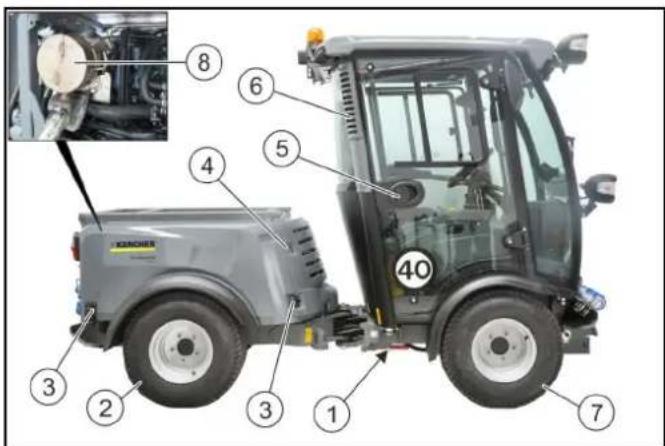

6.2 Πλευρική όψη

① Αρθρωτή ασφάλεια μεταφοράς
②Πίσω τροχός
③ Ασφάλιση πλευρικού καλύμματος
④ Ένδειξη στάθμης υδραυλικού λαδιού
⑤ Θύρες καμπίνας, κλειδωνόμενες
⑥ Φίλτρο σκόνης καμπίνας οδηγού
⑦Μπροστινός τροχός
⑧ Φίλτρο μικροσωματιδίων ντίζελ (μόνο MIC 70)

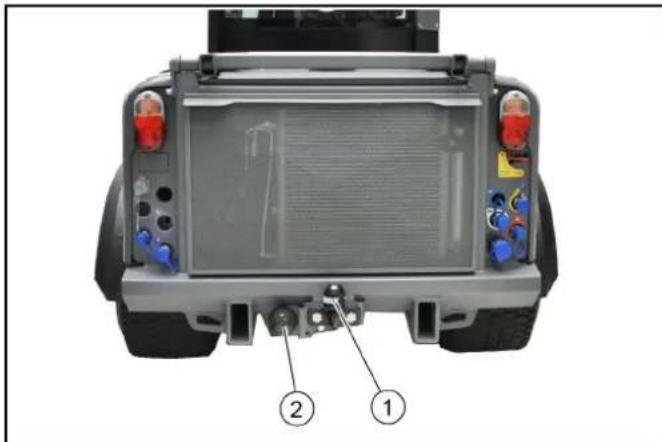

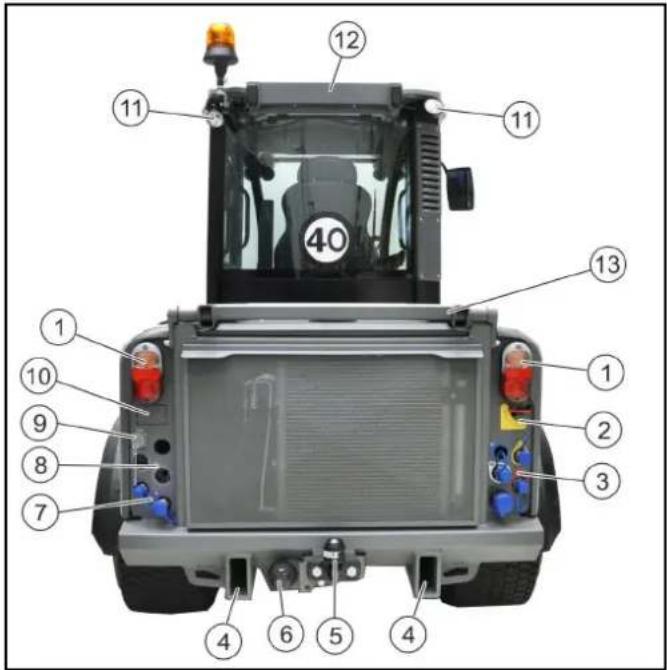

6.3 Πίσω όψη

① Πίσω φανός με φλας
②Γενικός διακόπτης
③Υδραυλικές συνδέσεις
④ Πλαίσιο υποδοχής για πρόσθετες συσκευές
⑤Κοτσαδόρος
⑥ Πρίζα για ρυμουλκούμενο
⑦Υδραυλικές συνδέσεις
⑧ Εσοχές, προετοιμασμένες για προαιρετικές συνδέσεις
⑨ Σύνδεση ηλεκτρικού δυναμοδότη 6-πολική *
⑩ Εσοχές, προετοιμασμένες για προαιρετική κάμερα οπισθοπορείας
⑪Φως εργασίας
⑫Φορέας πινακίδας
⑬ Διάταξη ανατροπής *
* προαιρετικό

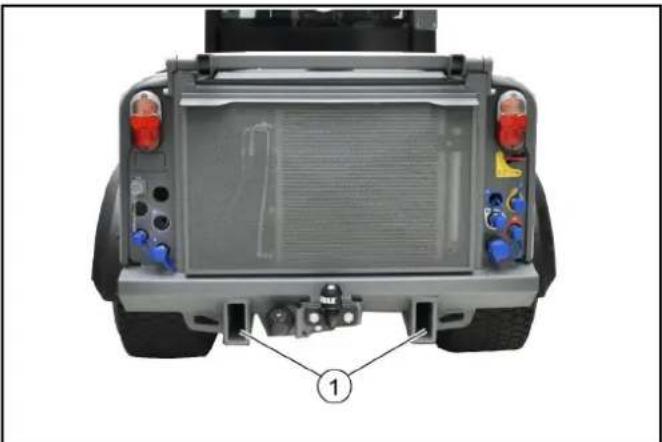

6.3.1 Πλαίσιο υποδοχής πίσω

Αντίβαρα και ορισμένες πρόσθετες συσκευές μπορούν να προσαρτηθούν απευθείας στο πλαίσιο υποδοχής για πρόσθετες συσκευές.

Δομή των πρόσθετων συσκευών, βλέπε κεφάλαιο 9.5 Δυνατότητες προσάρτησης πίσω.

6.4 Υδραυλικές και ηλεκτρικές συνδέσεις

Επεξήγηση όρου Υδραυλικός δυναμοδότης

Power Take Off = υδραυλική μετάδοση ισχύος

Επεξήγηση όρου AUX

Auxilliary = πρόσθετη βαλβίδα ελέγχου

Επεξήγηση όρου Ηλεκτρικός δυναμοδότης

Power Take Off = ηλεκτρική μετάδοση ισχύος

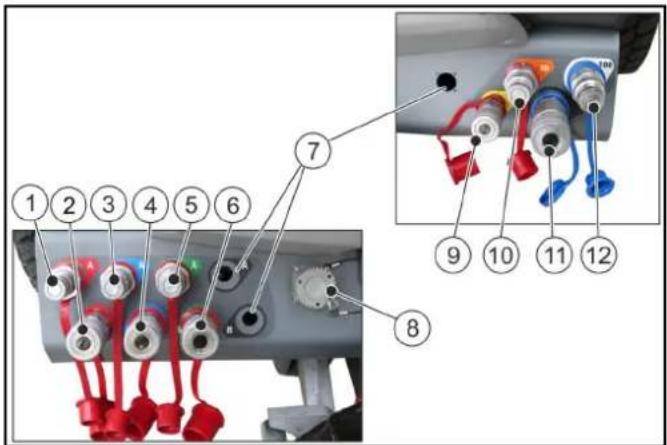

6.4.1 Συνδέσεις πρόσθιας πρόσθετης συσκευής MIC 70

Υπόδειξη

Αν δεν χρησιμοποιείται κάποια σύνδεση, τοποθετήστε το καπάκι προστασίας από σκόνη.

①AUX 1+ (A - κόκκινη)
②AUX 1- (B - κόκκινη)
③AUX 2+ (A - μπλε)
④AUX 2- (B - μπλε)
⑤AUX 3+ (A - πράσινη)
⑥AUX 3- (B - πράσινη)
⑦ Εσοχές (προετοιμασμένες για προαιρετικές συνδέσεις)
⑧Ηλεκτρικός δυναμοδότης
⑨Λάδι διαρροής
⑩ Προσαγωγή υδραυλικού δυναμοδότη (50 λίτρα/min)
⑪ Αντίστροφη ροή υδραυλικού δυναμοδότη
⑫ Προσαγωγή υδραυλικού δυναμοδότη (100 λίτρα/min)

Υπόδειξη

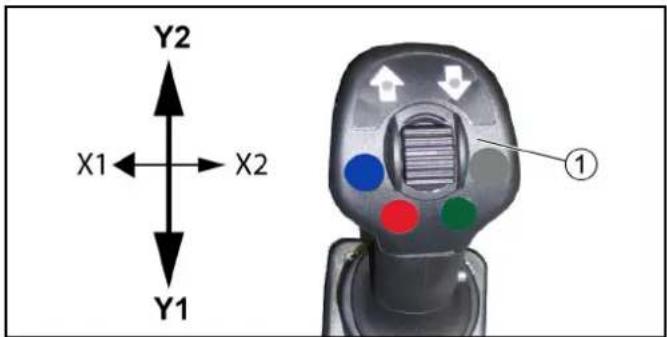

Οι υδραυλικές συνδέσεις AUX ελέγχονται με το Joystick. Υπόδειξη

Ο υδραυλικός δυναμοδότης ενεργοποιείται με τον διακόπτης επιλογής για υδραυλικό δυναμοδότη στην κονσόλα χειρισμού.

Περιγραφή του διακόπτη επιλογής, βλέπε κεφάλαιο 6.10.2 Κονσόλα χειρισμού κέντρο MIC 70.

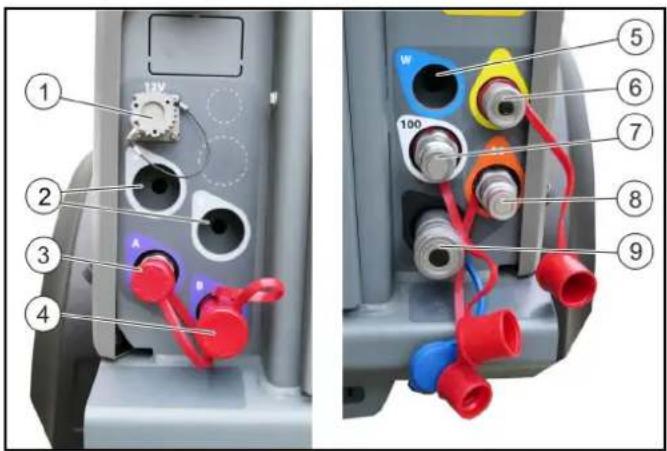

6.4.2 Συνδέσεις πίσω πρόσθετης συσκευής MIC 70 Υπόδειξη

Αν δεν χρησιμοποιείται κάποια σύνδεση, τοποθετήστε το καπάκι προστασίας από σκόνη.

①Ηλεκτρικός δυναμοδότης
② Εσοχή (προετοιμασμένη για προαιρετικές συνδέσεις)
③AUX + (A - βιολετί)
④AUX - (B - βιολετί)
⑤ Εσοχή (προετοιμασμένη για προαιρετικές συνδέσεις)

⑥Λάδι διαρροής
⑦ Προσαγωγή υδραυλικού δυναμοδότη (100 λίτρα/min)
⑧ Προσαγωγή υδραυλικού δυναμοδότη (50 λίτρα/min)
⑨ Αντίστροφη ροή υδραυλικού δυναμοδότη

Υπόδειξη

Οι υδραυλικές συνδέσεις AUX ελέγχονται με το μοχλό χειρισμού.

Υπόδειξη

Ο υδραυλικός δυναμοδότης ενεργοποιείται με τον διακόπτης επιλογής για υδραυλικό δυναμοδότη στην κονσόλα χειρισμού.

Περιγραφή του διακόπτη επιλογής, βλέπε κεφάλαιο 6.10.2

Κονσόλα χειρισμού κέντρο MIC 70.

6.5 Γενικός διακόπτης

②Μπαταρία αποσυνδεδεμένη

③Μπαταρία συνδεδεμένη

Ο γενικός διακόπτης διακόπτει τον ηλεκτρικό αγωγό τροφοδοσίας προς τη μίζα.

Εάν κατά τη διάρκεια λειτουργίας του κινητήρα πατηθεί ο γενικός διακόπτης (μπαταρία αποσυνδεδεμένη) πρέπει να απενεργοποιηθεί ο κινητήρας.

Αποσυνδέετε πάντα την μπαταρία με το όχημα σταθμευμένο.

6.6 Καμπίνα οδηγού

Ο χειριστής προστατεύεται μέσα στην καμπίνα οδηγού από κεραυνοπληξία.

Η καμπίνα οδηγού διαθέτει διάταξη προστασίας σε περίπτωση ανατροπής (ROPS), η οποία εμποδίζει την κύλιση μετά από ανατροπή.

Η καμπίνα οδηγού δεν διαθέτει σύστημα προστασίας από πτώση αντικειμένων (FOPS).

Η καμπίνα οδηγού δεν διαθέτει σύστημα προστασίας από διείσδυση αντικειμένων (OPS).

Χρησιμοποιείτε πάντα τη ζώνη ασφαλείας.

6.6.1 Πόρτες

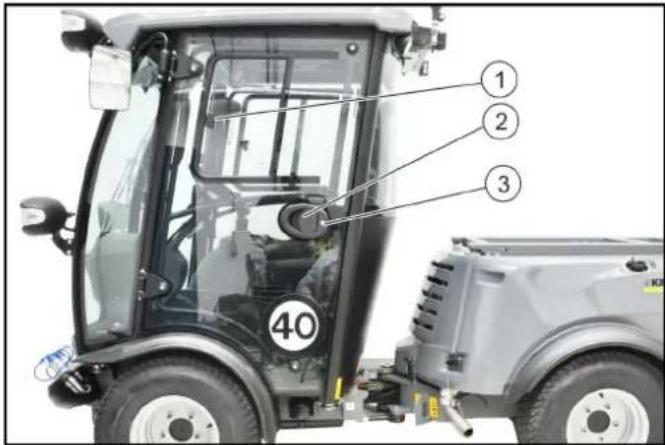

① ② ③ 40

①Συρόμενο παράθυρο
② Σύστημα ανοίγματος πόρτας

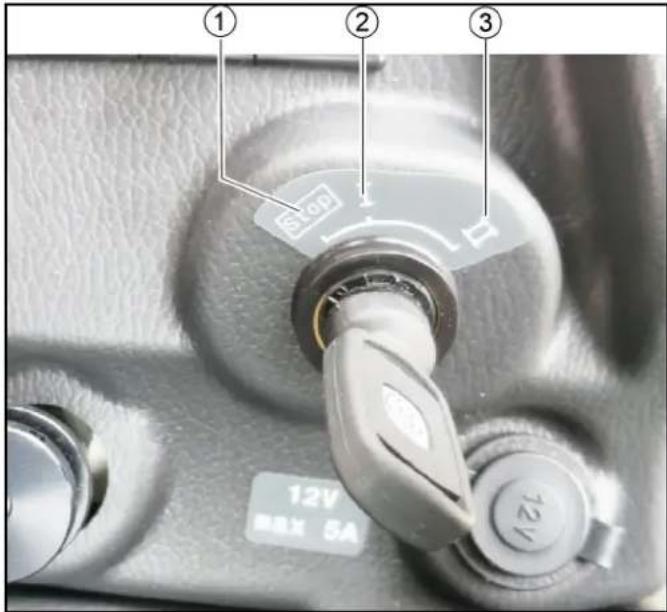

③Κλειδί μίζας

Η πόρτα οδηγού βρίσκεται στην κατεύθυνση οδήγησης αριστερά, η αποβίβαση έκτακτης ανάγκης δεξιά.

Η λαβή συγκράτησης στην κολόνα Β μπορεί να χρησιμοποιηθεί ως βοήθημα για την επιβίβαση και την αποβίβαση.

Κλειδώνετε και τις δύο πόρτες μετά τη στάθμευση του οχήματος με το κλειδί μίζας.

6.6.2 Αποβίβαση έκτακτης ανάγκης

Η αποβίβαση έκτακτης ανάγκης βρίσκεται δεξιά στην κατεύθυνση οδήγησης.

①

① Σύστημα ανοίγματος πόρτας

Ανοίξτε την αποβίβαση έκτακτης ανάγκης τραβώντας το σύστημα ανοίγματος πόρτας.

6.6.3 Σφύρα έκτακτης ανάγκης

Η σφύρα έκτακτης ανάγκης βρίσκεται επάνω δεξιά, πίσω από την αποβίβαση έκτακτης ανάγκης.

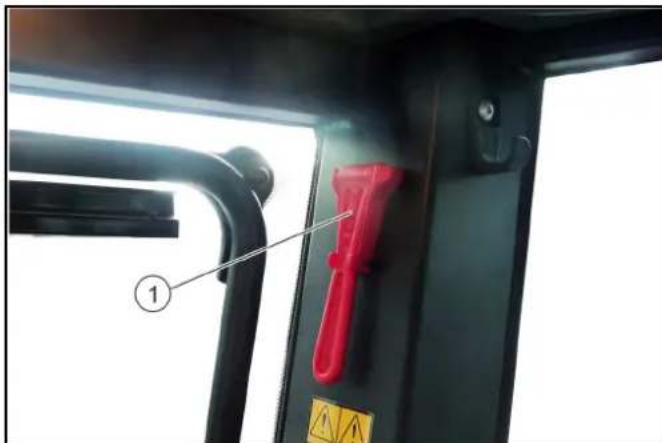

① Σφύρα έκτακτης ανάγκης

Σε περίπτωση ανάγκης σπάστε το τζάμι με τη σφύρα έκτακτης ανάγκης.

Υπόδειξη

Μπορείτε να χτυπήσετε και το πλευρικό και το πίσω τζάμι.

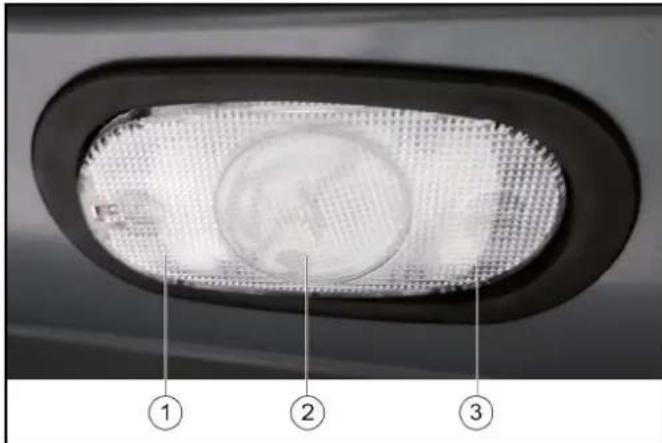

6.6.4 Εσωτερικός φωτισμός

① Πατημένο αριστερά: Φωτισμός ενεργοποιημένος
② Μεσαία θέση: Ο φωτισμός ενεργοποιείται με το άνοιγμα μιας πόρτας
③ Πατημένο δεξιά: Φωτισμός απενεργοποιημένος

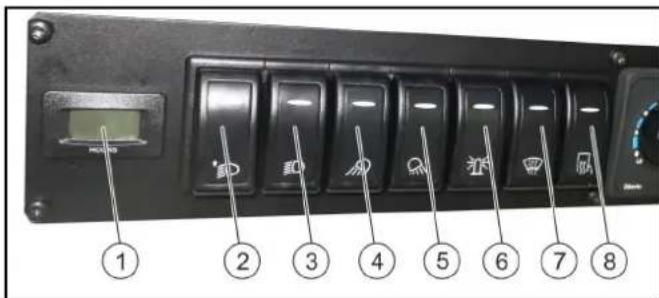

6.6.5 Λωρίδα διακοπτών

① ② ③ ④ ⑤ ⑥ ⑦ ⑧

① Μετρητής ωρών λειτουργίας δυναμοδότη
② Διακόπτης φωτισμού πάνω / κάτω Θέση 0: Φως πορείας κάτω οη Θέση 1: Φως πορείας πάνω οη
③Διακόπτης φωτισμού Θέση 0: Φως πορείας σβηστό Θέση 1: Φως σταθμευσης αναμμένο Θέση 2: Φως πορείας αναμμένο
④ Διακόπτης προβολέα εργασίας εμπρός
⑤ Διακόπτης προβολέα εργασίας πίσω
⑥ Διακόπτης περιστρεφόμενου φάρου
⑦ Διακόπτης θερμαινόμενου παρμπρίζ (προαιρετική επιλογή)
⑧ Διακόπτης θερμαινόμενου εξωτερικού καθρέπτη (προαιρετική επιλογή)

Υπόδειξη

Οι ενδείξεις στο διακόπτη φωτίζονται όταν οι φωτισμοί είναι ενεργοποιημένοι.

6.6.6 Ραδιόφωνο

Το ραδιόφωνο είναι διαθέσιμο προαιρετικά και βρίσκεται στην κονσόλα οροφής.

Πληροφορίες για το χειρισμό θα βρείτε στο εγχειρίδιο χειρισμού του κατασκευαστή.

6.6.7 Θέρμανση, αερισμός, σύστημα κλιματισμού

Υπόδειξη

Ρυθμίστε το ρεύμα αέρα έτσι ώστε να μην προκαλούνται ρεύματα.

① Ρυθμιστής θερμοκρασίας για θέρμανση

②Διακόπτης κλιματισμού

Υπόδειξη

Ο διακόπτης υπάρχει σε όλες τις εκδοχές, η λειτουργία κλιματισμού είναι προαιρετική

③ Ρυθμιστής φυσητήρα ανεμιστήρα

④ Μοχλός λειτουργίας ανακύκλωσης αέρα

Υπόδειξη

Λειτουργία ανακύκλωσης αέρα: Μοχλός προς τα εμπρός Χρησιμοποιήστε αυτή τη λειτουργία μόνο για περιορισμένο χρόνο, καθώς σε αυτή τη ρύθμιση δεν πραγματοποιείται ανανέωση του αέρα από έξω.

⑤ Πάτημα προς τα κάτω για το άνοιγμα του ακροφυσίου αέρα
⑥ Ακροφύσιο αέρα ταμπλό οργάνων εμπρός
⑦ Ακροφύσιο αέρα κονσόλας καθίσματος εμπρός
⑧ Ακροφύσιο αέρα κονσόλας καθίσματος πλευρικά

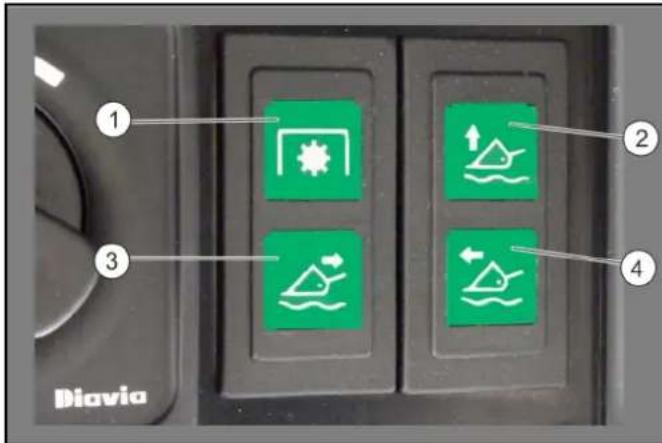

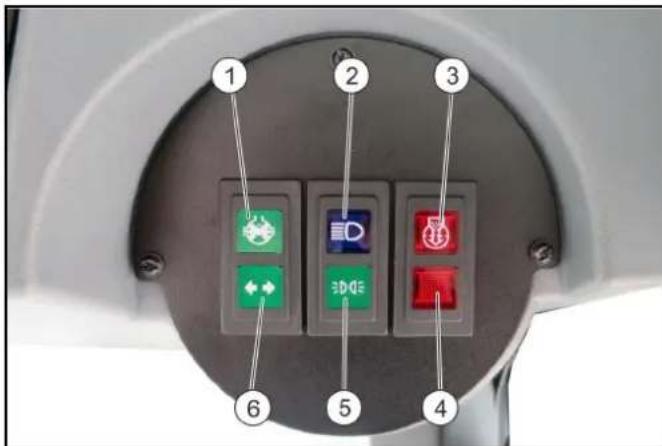

6.6.8 Ενδεικτικές λυχνίες κονσόλας οροφής

① Υδραυλικός δυναμοδότης ενεργός
② Θέση αιώρησης πρόσθιου αναβατορίου ενεργή
③ Θέση αιώρησης AUX κόκκινη ενεργή
④ Θέση αιώρησης AUX μπλε ενεργή

①Αναστολέας διαφορικού
② Φώτα μεγάλης σκάλας
③ Ρύπανση φίλτρου αέρα κινητήρα
④Μη κατειλημμένο
⑤ Φως πορείας (Φως διασταύρωσης)
⑥Φλας

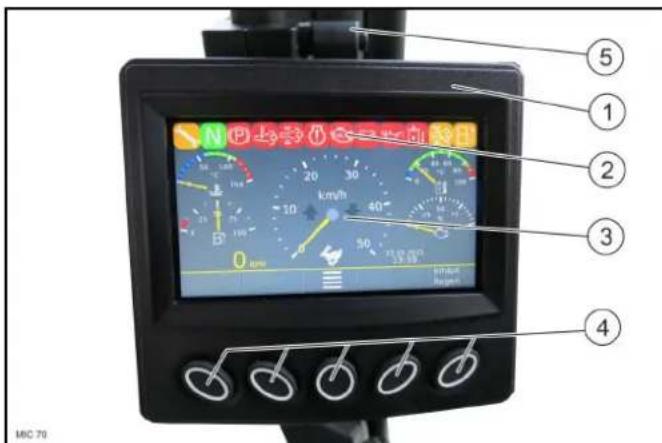

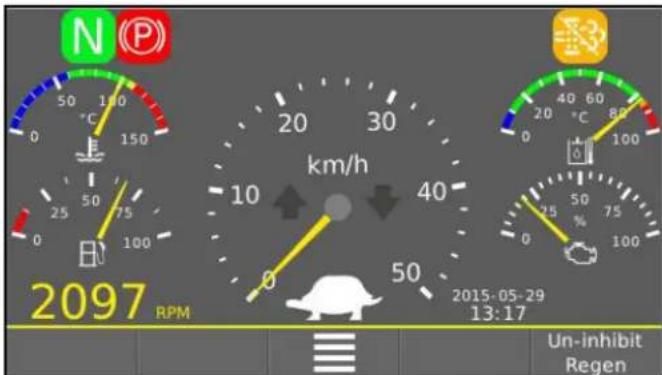

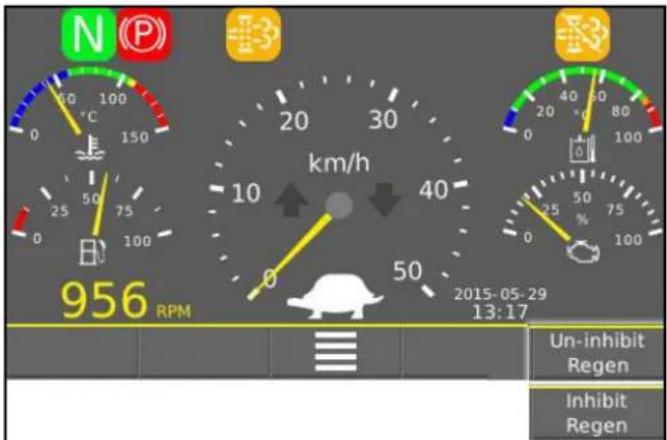

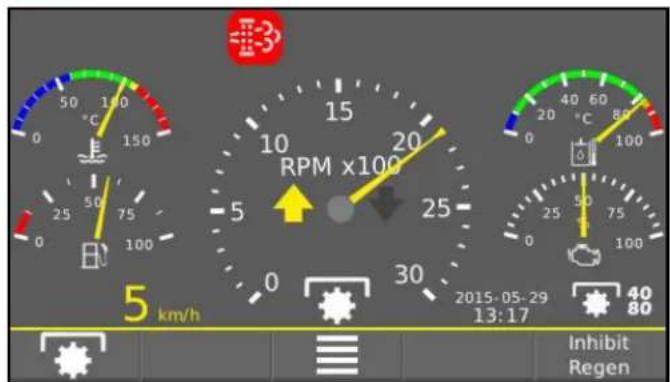

6.7 Οθόνη πολλαπλών λειτουργιών / Οθόνη MIC 70

Η προεπιλεγμένη γλώσσα στην οθόνη είναι τα Αγγλικά, η γλώσσα μπορεί να αλλάξει μέσω του μενού Ρυθμίσεις, βλέπε κεφάλαιο 6.7.3 Ρύθμιση γλώσσας MIC 70.

① Οθόνη πολλαπλών λειτουργιών, προσαρμόσιμη
②Οθόνη
③ Προειδοποιητικές και ενδεικτικές λυχνίες

Υπόδειξη

Όσο εκκινείται το σύστημα, όλες οι προειδοποιητικές και ενδεικτικές λυχνίες ανάβουν για λίγο. Αυτό μπορεί να χρησιμοποιηθεί για να ελεγχθεί η λειτουργία των λυχνιών.

④Πλήκτρα λειτουργιών
⑤ Μοχλός για ρύθμιση ύψους

Τα πλήκτρα λειτουργίας χρησιμεύουν στην πλοήγηση, την αλλαγή των ρυθμίσεων ή την άμεση επιλογή ενός μενού. Η ένδειξη εμφανίζεται στην ένδειξη πλοήγησης στην οθόνη. Για τη ρύθμιση του ύψους της οθόνης πολλαπλών λειτουργιών, ανοίξτε το μοχλό και ρυθμίστε τον στην επιθυμητή θέση.

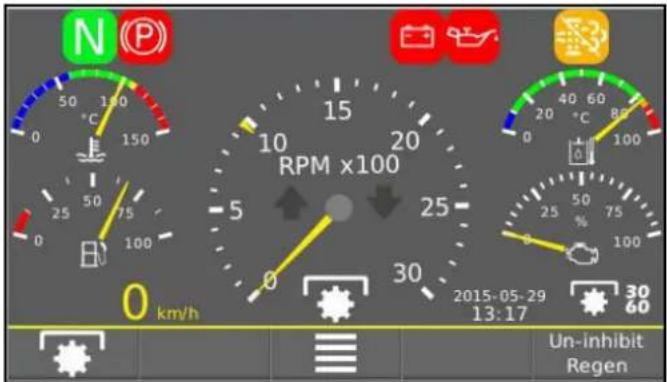

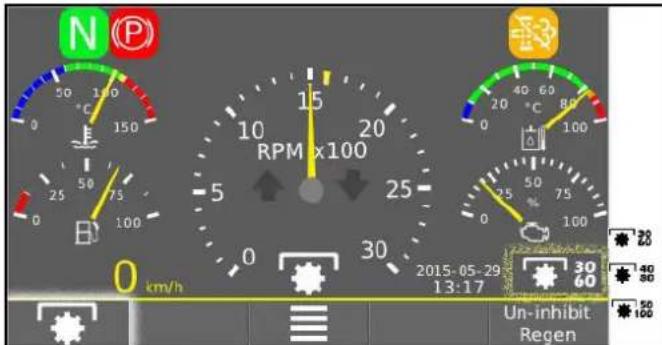

6.7.1 Προειδοποιητικές και ενδεικτικές λυχνίες

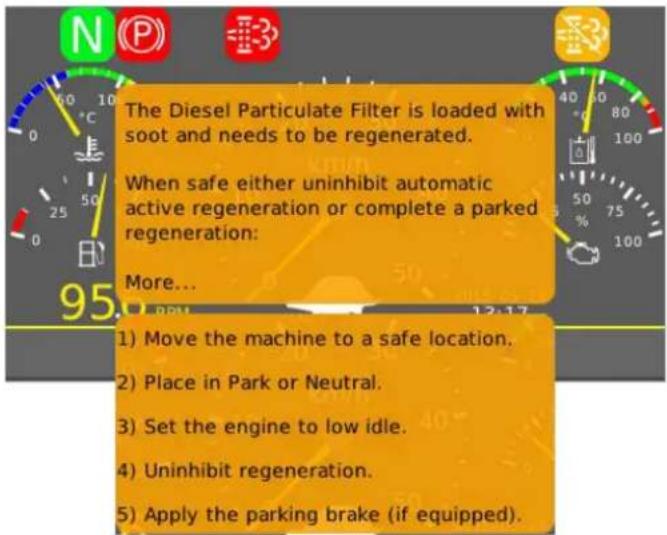

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος πρόκλησης ζημιών στο όχημα

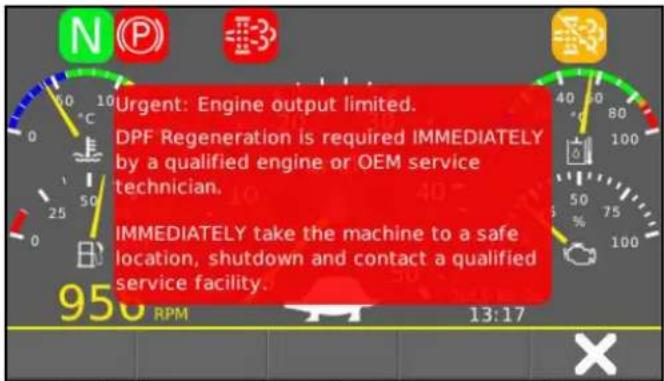

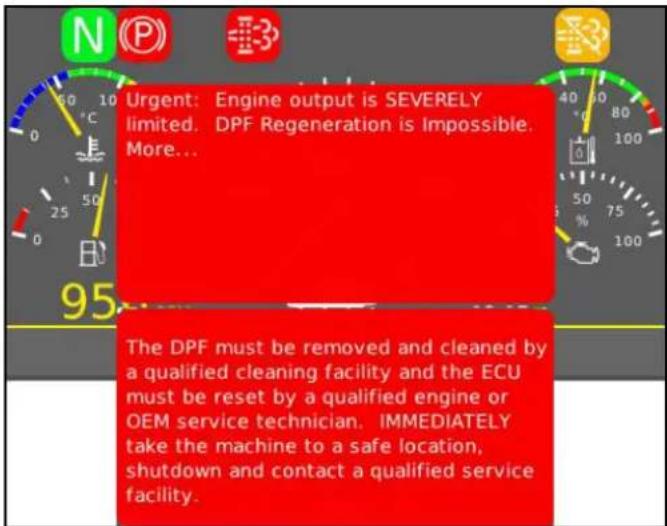

Αν ανάβει μια κόκκινη προειδοποιητική λυχνία, πρέπει να λάβετε αμέσως μέτρα για την αντιμετώπιση της βλάβης. Αναζητήστε την επόμενη δυνατότητα για ακίνδυνη στάση έξω από ρέουσα κυκλοφορία.

ΠΡΟΣΟΧΗ

Αν ανάβει μια κίτρινη προειδοποιητική λυχνία, πρέπει να λάβετε το συντομότερο δυνατό μέτρα για την αντιμετώπιση της βλάβης.

Υπόδειξη

Οι πράσινες και μπλε ενδεικτικές λυχνίες δείχνουν τις στιγμιαίες δραστηριότητες του οχήματος.

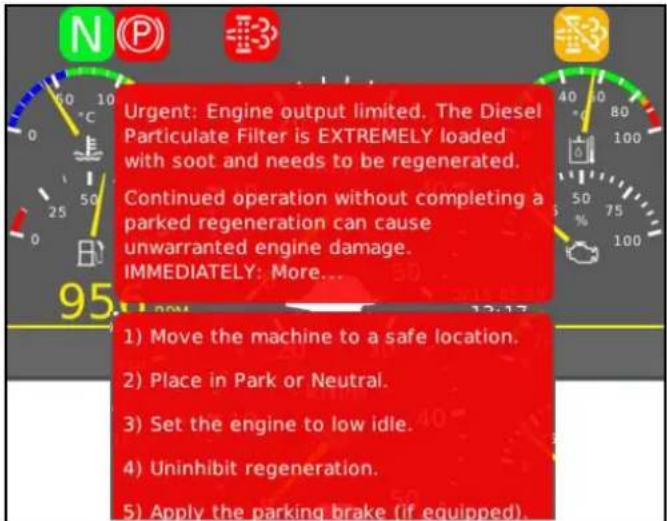

1. Η σημασία των προειδοποιητικών λυχνιών που ανάβουν σε περίπτωση βλάβης περιγράφεται στο κεφάλαιο 14 Αντιμετώπιση βλαβών.

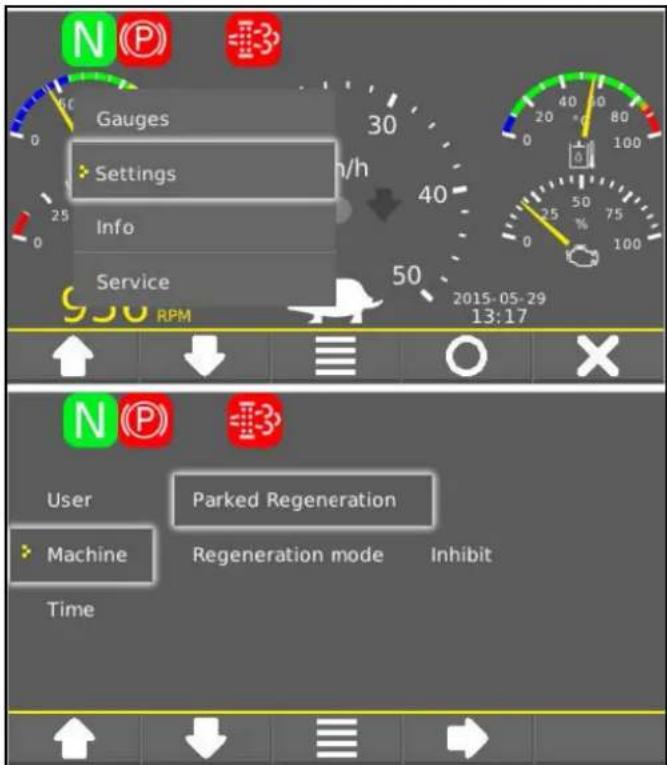

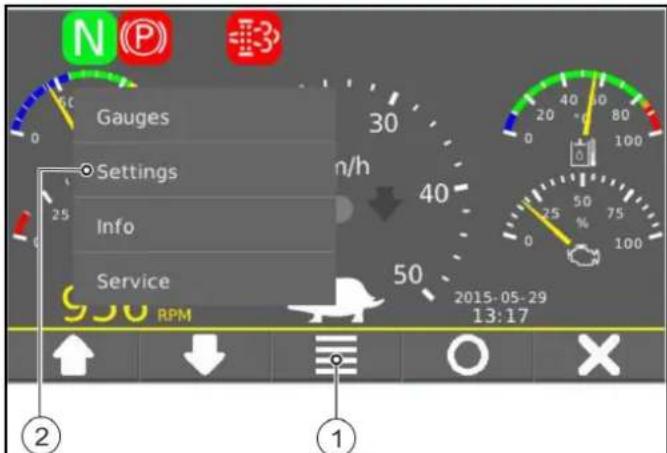

6.7.2 Ρυθμίσεις οθόνης MIC 70

ΠΡΟΣΟΧΗ

Μην εκκινείτε τον κινητήρα κατά τη διαδικασία ρύθμισης. Μπορούν να επιλεγούν ή να αλλαχθούν οι ακόλουθες ρυθμίσεις.

	Φωτεινότητα οθόνης
	bar
	AutoInhibit
	Ημερομηνία και μορφήημερομηνίας:EEEE-MM-HHHH.MM.EEEE

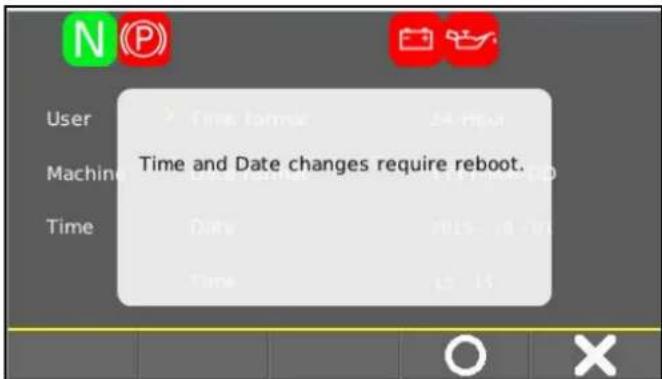

	Ωρα και μορφή ώρας24 h12 h
	δεν είναι διαθέσιμες όλες οιγλώσσες, επιλέξτε την αντίστοιχηδιαθέσιμη γλώσσα

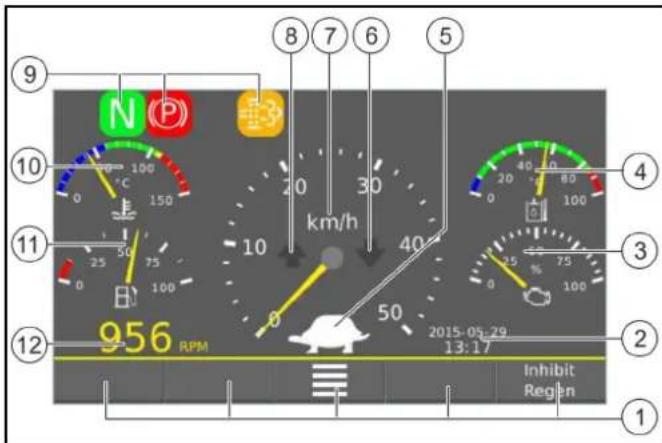

9 10 11 12 956 RPM km/h 20 30 40 50 2015-05-29 13:17 Inhibit RegiEn ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

①Ενδειξη πλοήγησης
② Ένδειξη ώρας και ημερομηνίας
③Μηχανισμός κίνησης
④ Θερμοκρασία υδραυλικού λαδιού
⑤ Ένδειξη λειτουργίας μεταφοράς ή λειτουργίας εργασίας
⑥ Ένδειξη προεπιλογής κατεύθυνσης πορείας "Όπισθεν"
⑦ Ένδειξη ταχύτητας πορείας
⑧ Ένδειξη προεπιλογής κατεύθυνσης πορείας "Εμπρός"
⑨ Προειδοποιητικές/ενδεικτικές λυχνίες
⑩ Θερμοκρασία νερού ψύξης κινητήρα
⑪ Στάθμη πλήρωσης δεξαμενής καυσίμων
⑫ Αριθμός στροφών κινητήρα

Gauges Settings Info Service RPM 2015-05-29 13:17

ΠΡΟΣΟΧΗ

Το σημείο μενού προορίζεται για την εξουσιοδοτημένη εξυπηρέτηση πελατών.

①Μενού
② Επιλογή σημείου μενού

1. Ενεργοποιήστε τη μίζα.
2. Πατήστε το πλήκτρο λειτουργιών για το Μενού και μεταβείτε στο .
3. Πλοηγηθείτε στο μενού με τα πλήκτρα λειτουργίας της ένδειξης πλοήγησης.
4. Επιλέξτε ρυθμίσεις.
5. Πλήκτρο <ο>: Επιβεβαίωση της επιλεγμένης ρύθμισης.
6. Πλήκτρο : Επιστροφή / ακύρωση.
7. Για να ρυθμίσετε την ώρα μεταβείτε στο .

Ρύθμιση ώρας

Για την αποθήκευση της ώρας και της ημερομηνίας πρέπει να γίνει επανεκκίνηση του συστήματος.

User Machine Time and Date changes require reboot. Time Date Time 24 Hour 10:30-18:00 15:15

1. Πατήστε <ο>, γίνεται επανεκκίνηση του συστήματος. Η ημερομηνία και η ώρα αποθηκεύονται.
2. Για ακύρωση πατήστε .

6.7.3 Ρύθμιση γλώσσας MIC 70

1. Ενεργοποιήστε τη μίζα.
2. Πατήστε το πλήκτρο λειτουργιών για το Μενού και μεταβείτε στο .
3. Επιβεβαίωση με το σύμβολο του κύκλου <ο>.
4. Με το πλήκτρο λειτουργίας για το <δεξί βέλος> μεταβείτε στο δεξιό επίπεδο.
5. Με το πλήκτρο λειτουργίας για το <κάτω βέλος> μεταβείτε στη γλώσσα.
6. Επιλέξτε την επιθυμητή γλώσσα.
7. Απενεργοποιήστε τη μίζα - αποθηκεύεται η επιλεγμένη γλώσσα.

6.7.4 Ρυθμίσεις Λειτουργία εργασίας

Υπόδειξη

Κατά την εναλλαγή από τη ΛΕΙΤΟΥΡΓΙΑ ΜΕΤΑΦΟΡΑΣ στη ΛΕΙΤΟΥΡΓΙΑ ΕΡΓΑΣΙΑΣ (βλέπε κεφάλαιο8.1

Προγράμματα οδήγησης) αλλάζουν οι ρυθμίσεις του αριθμού στροφών κινητήρα και της ταχύτητας.

N P 50 100 0 150 25 75 0 100 2097 RPM km/h 40 10 0 50 2015-05-29 13:17 Un-inhibit Regen

Υπόδειξη

Αν το ποτενσιόμετρο για τον αριθμό στροφών κινητήρα (βλέπε κεφάλαιο6.10 Κονσόλες χειρισμού) δεν βρίσκεται στην τερματική θέση (0), εμφανίζεται μια ένδειξη.

N P 50 100 0 150 25 50 75 0 100 RPM x100 5 20 25 0 30 km/h 30/60 l/m 40/80 l/m 50/100 l/m

Αν εμφανίζεται αυτή η ένδειξη, περιστρέψτε αριστερόστροφα το ποτενσιόμετρο ώσπου να φτάσει στην τερματική θέση (0).

Λειτουργία εργασίας

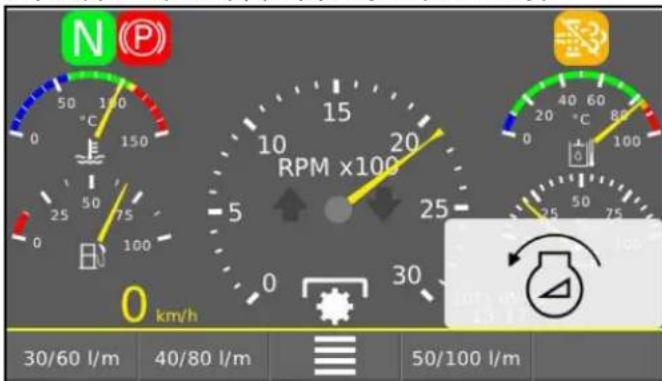

Στη ΛΕΙΤΟΥΡΓΙΑ ΕΡΓΑΣΙΑΣ είναι διαθέσιμες 3 επιλογές. Αυτές οι επιλογές επηρεάζουν τον αριθμό στροφών κινητήρα και την παροχή του υδραυλικού συστήματος.

- 30/60 l/min

Ο αριθμός στροφών κινητήρα περιορίζεται σε μέγ. 1600 σ.α.λ. και η παροχή υδραυλικού συστήματος στα 30 l/min όταν ο διακόπτης επιλογής για τον υδραυλικό δυναμοδότη βρίσκεται στα 50 l/min.

Ο αριθμός στροφών κινητήρα περιορίζεται σε μέγ. 1600 σ.α.λ. και η παροχή υδραυλικού συστήματος στα 60 l/min όταν ο διακόπτης επιλογής για τον υδραυλικό δυναμοδότη βρίσκεται στα 100 l/min.

- 40/80 l/min

Ο αριθμός στροφών κινητήρα περιορίζεται σε μέγ. 2200 σ.α.λ. και η παροχή υδραυλικού συστήματος στα 40 l/min όταν ο διακόπτης επιλογής για τον υδραυλικό δυναμοδότη βρίσκεται στα 50 l/min.

Ο αριθμός στροφών κινητήρα περιορίζεται σε μέγ. 2200 σ.α.λ. και η παροχή υδραυλικού συστήματος στα 80 l/min όταν ο διακόπτης επιλογής για τον υδραυλικό δυναμοδότη βρίσκεται στα 100 l/min.

- 50/100 l/min

Μέγιστη παροχή υδραυλικού συστήματος και μέγιστος αριθμός στροφών.

Υπόδειξη

Η επιλεγμένη ρύθμιση διατηρείται ακόμη και σε περίπτωση εναλλαγής μεταξύ ΛΕΙΤΟΥΡΓΙΑΣ ΕΡΓΑΣΙΑΣ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑΣ ΑΡΓΗΣ ΚΙΝΗΣΗΣ.

Σε περίπτωση εναλλαγής στη ΛΕΙΤΟΥΡΓΙΑ ΜΕΤΑΦΟΡΑΣ η ρύθμιση επαναφέρεται και ο κινητήρας μεταβαίνει σε αριθμό στροφών ρελαντί.

Αφού έχει επιλεγεί μια επιλογή, στην οθόνη (δεξιά κάτω) εμφανίζεται η αντίστοιχη ένδειξη.

Μέσω της εναλλαγής στην επιλογή προαιρετικής επιλογής ο στιγμιαίος αριθμός στροφών αυξάνεται ή μειώνεται, εκτός εάν ο κινητήρας είναι στο ρελαντί.

Πατήστε το πλήκτρο λειτουργίας, για να επιστρέψετε στις επιλογές.

N P 50 150 C 150 25 75 0 100 RPM x100 5 25 0 30 km/h 2015-05-29 13:17 Un-inhibit Regen 40 80 20 60 100 25 50 75 100 30 60 50 100

Εικόνα: Επιλεγμένος μέγ. αριθμός στροφών = 1600 σ.α.λ. και στιγμιαίος αριθμός στροφών 1500 σ.α.λ. (ο κινητήρας λειτουργεί)

Ο επιλεγμένος αριθμός στροφών εμφανίζεται ως μικρό κίτρινο βέλος. Ο αριθμός στροφών ρελαντί είναι πάντα 950 σ.α.λ. (ελάχιστος αριθμός στροφών).

Η κίτρινη βελόνα δείχνει τον στιγμιαίο αριθμό στροφών.

N P 50 150 °C 150 0 25 50 75 0 100 RPM x100 15 10 20 -5 25 0 30 km/h 2015-05-29 13:17 30 60 Un-inhibit Regen

Εικόνα: Αριθμός στροφών ρελαντί 950 σ.α.λ. και στιγμιαίος αριθμός στροφών = 0 σ.α.λ. (κινητήρας Off)

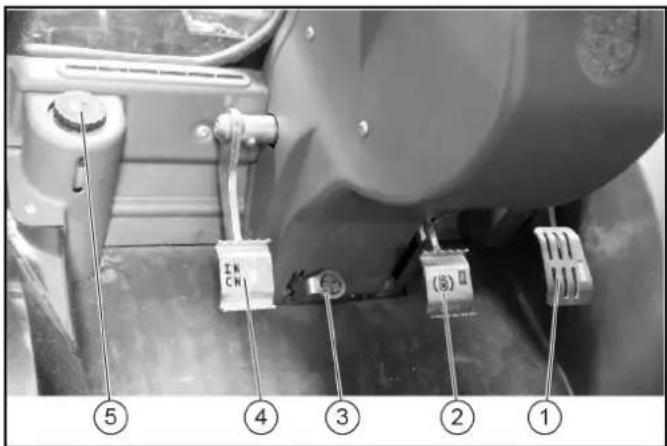

6.8 Χώρος ποδιών με πεντάλ

③ Πεντάλ ρύθμισης κλίσης τιμονιού

④Πεντάλ υπεραργού

⑤ Δοχείο υγρού φρένων

6.8.1 Πεντάλ οδήγησης

ΠΡΟΣΟΧΗ

Αφήνοντας το πεντάλ οδήγησης η ταχύτητα πέφτει απότομα, σε αντίθεση με ένα επιβατικό όχημα.

Στη μεγάλη ταχύτητα η καθυστέρηση πέδησης κατά την απελευθέρωση του πεντάλ οδήγησης είναι σαφώς μικρότερη από ό,τι στη μικρή ταχύτητα.

Στη λειτουργία μεταφοράς η καθυστέρηση πέδησης κατά την απελευθέρωση του πεντάλ οδήγησης είναι σαφώς μικρότερη από ό,τι κατά τη λειτουργία εργασίας.

Αν πατηθεί το πεντάλ οδήγησης, ανεβαίνει ο αριθμός στροφών του κινητήρα.

Το πεντάλ οδήγησης έχει ελατήριο. Αν αποφορτιστεί το πεντάλ οδήγησης, πέφτει ο αριθμός στροφών του κινητήρα.

Αν αφεθεί το πεντάλ οδήγησης, ο μηχανισμός κίνησης υδροστάτη επιβραδύνει ή σταματάει το όχημα.

6.8.2 Φρένο ακινητοποίησης

Φρένο ακινητοποίησης για την ασφαλή στάθμευση του οχήματος.

Υπόδειξη

Όταν στην οθόνη ανάβει η προειδοποιητική λυχνία "Φρένο ακινητοποίησης ενεργό", είναι ενεργοποιημένο το φρένο ακινητοποίησης.

6.8.3 Πεντάλ φρένου MIC 70

Το πεντάλ του φρένου ενεργοποιεί το σύστημα φρένων του πρόσθιου και πίσω τροχού.

6.8.4 Πεντάλ υπεραργού

Το πεντάλ υπεραργού ρυθμίζει την ταχύτητα στη ΛΕΙΤΟΥΡΓΙΑ ΕΡΓΑΣΙΑΣ και στη ΛΕΙΤΟΥΡΓΙΑ ΑΡΓΗΣ ΚΙΝΗΣΗΣ.

Για τη μείωση της ταχύτητας κίνησης πατήστε το πεντάλ υπεραργού.

Υπόδειξη

Το πεντάλ υπεραργού μπορεί να χρησιμοποιηθεί επιπλέον ως πεντάλ φρένου, για τον σκοπό αυτό πιέστε μέχρι τέρμα το πεντάλ υπεραργού.

6.9 Πολυδιακόπτης στο τιμόνι

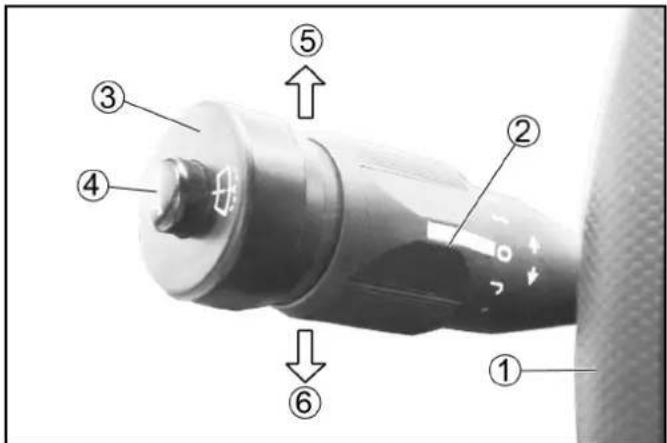

②Υαλοκαθαριστήρες Θέση J: Διακοπτομενη σύνδεση Θέση 0: Ανενεργό Θέση I: Κανονικά Θέση II: Γρήγορα

③ Υγρό πλύσης τζαμιών Πιέστε για ενεργοποίηση

④Κόρνα Πιέστε για ενεργοποίηση ⑤Φλας δεξιά ⑥Φλας αριστερά

6.10 Κονσόλες χειρισμού

6.10.1 Κονσόλα χειρισμού εμπρός MIC 70

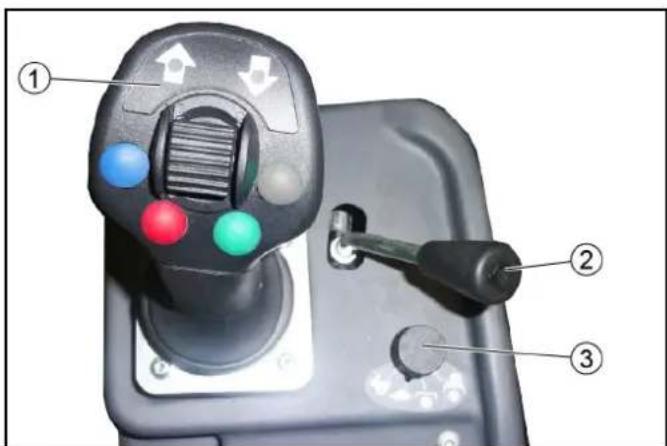

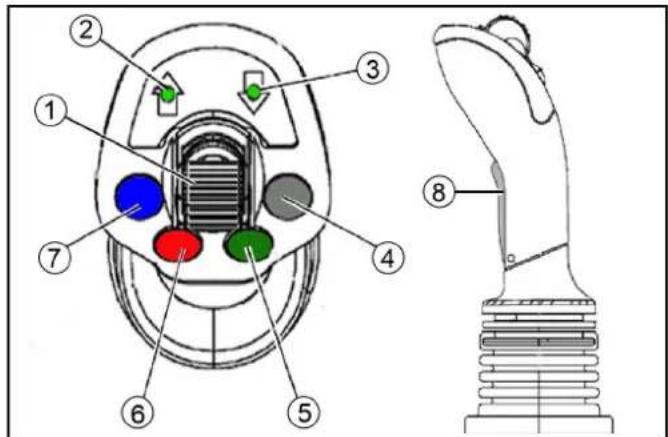

①Joystick Με το Joystick ελέγχονται όλες οι μπροστινές πρόσθετες συσκευες. ②Μοχλός χειρισμού Με το μοχλό χειρισμού ελέγχονται όλες οι πίσω πρόσθετες συσκευες. ③ Προεπιλογή προγραμμάτων οδήγησης

Joystick

Με το Joystick ελέγχονται όλες οι μπροστινές πρόσθετες συσκευές.

To Joystick μπορεί να κινείται στην κατεύθυνση Χ και στην κατεύθυνση Υ.

- Οι κινήσεις στην κατεύθυνση Χ (αριστερά και δεξιά) ελέγχουν τις συνδεδεμένες πρόσθετες συσκευές. Οι κινήσεις στην κατεύθυνση Υ (εμπρός και πίσω) ανυψώνουν ή χαμηλώνουν την πρόσθια βάση συσκευών στην οποία είναι στερεωμένη η πρόσθετη συσκευή.

- Για την ενεργοποίηση / απενεργοποίηση της θέσης αιώρησης (AUX κόκκινη ή μπλε), πατήστε το αντίστοιχο πλήκτρο στο Joystick.

① Διακόπτης επιλογής κατεύθυνσης ② Ένδειξη προεπιλογής κατεύθυνσης πορείας "έμπρός" ③ Ένδειξη προεπιλογής κατεύθυνσης πορείας "όπισθεν" ④Μη κατειλημμένο ⑤ Υδραυλική σύνδεση διπλής ενεργείας AUX πράσινο ⑥ Υδραυλική σύνδεση διπλής ενεργείας Θέση αιώρησης AUX κόκκινη ⑦ Υδραυλική σύνδεση διπλής ενεργείας Θέση αιώρησης AUX μπλε ⑧AUX μπλε

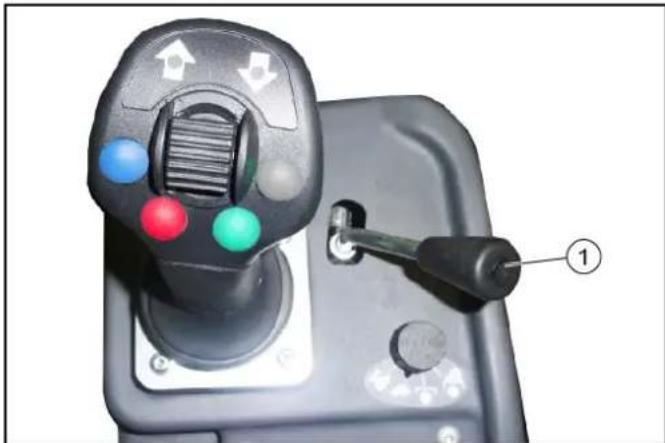

Μοχλός χειρισμού

Ανάλογα με την ενεργοποίηση του διακόπτη μεταγωγής "AUX πίσω/Πρόσθετο πλαίσιο με σύστημα ανατροπής", ο μοχλός χειρισμού χρησιμοποιείται για:

- τον έλεγχο των πίσω πρόσθετων συσκευών - την ανύψωση και το χαμήλωμα του πρόσθετου πλαισίου με σύστημα ανατροπής

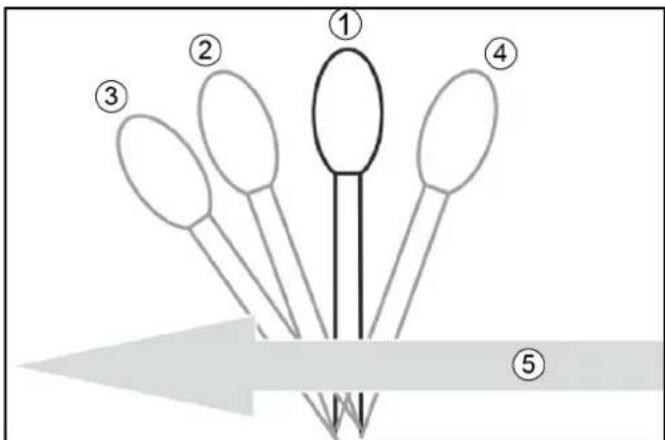

①Νεκρά ② Βύθισμα και προσπίεση, ο μοχλός δεν κλειδώνει ③ Χαμήλωμα σε θέση αιώρησης, ο μοχλός κλειδώνει

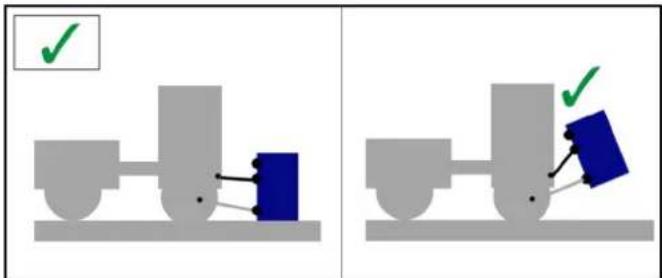

Υπόδειξη

Η πρόσθετη συσκευή είναι στην ευθεία του εδάφους (π.χ. σκούπα)

④ Ανύψωση, ο μοχλός δεν κλειδώνει
⑤ Κατεύθυνση οδήγησης εμπρός

6.10.2Κονσόλα χειρισμού κέντρο MIC 70

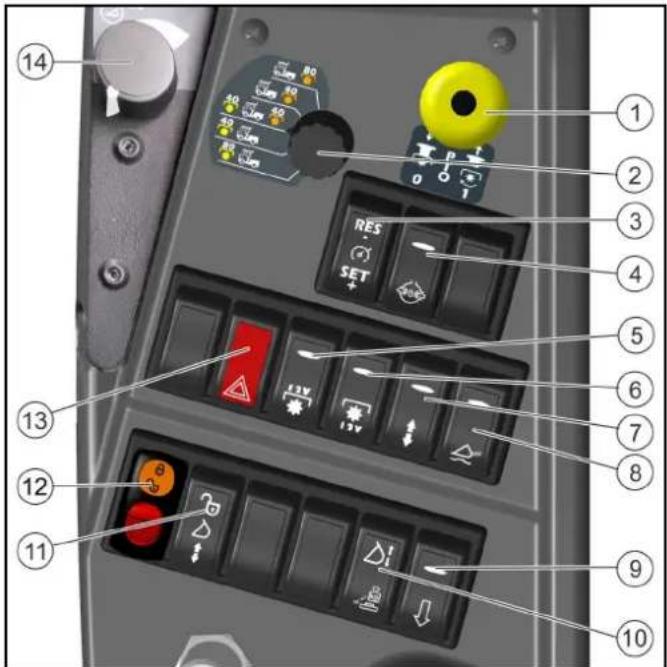

Θέση 1: Ενέργοποίηση δυναμοδότη

Πίεσή του μαύρου κούμπιού και τράβηγμα του

πλήκτρου

Δυναμοδότης On/Off

Θέση 0: Απέγεργοποίηση δυναμοδότη

Πίεση του πληκτρου προς τα κατω

② Διακόπτης επιλογής για υδραυλικό δυναμοδότη
③Tempomat
④Αναστολέας διαφορικού
⑤ Ηλεκτρικός δυναμοδότης εμπρός
⑥ Ηλεκτρικός δυναμοδότης πίσω
⑦ Μεταγωγή υδραυλικού συστήματος ελέγχου διπλής ενεργείας AUX "Πίσω / Πρόσθετο πλαίσιο με λειτουργία ανατροπής"
⑧ Γενικός διακόπτης θέσης αιώρησης
⑨ Βαλβίδα ταχείας εκκένωσης (γρήγορη κάθοδος για AUX πίσω)
⑩ Διακόπτης Αποφόρτιση πρόσθετης συσκευής (προαιρετικά)

Υπόδειξη

Αυτός ο διακόπτης αναλαμβάνει τόσο την απόσβεση ταλαντώσεων όσο και την αποφόρτιση πρόσθετης συσκευής (οι δυο προαιρετικές επιλογές δε λειτουργούν ταυτόχρονα)

⑪ Έγκριση ασφάλισης του φαρασιού ή του πιρουνιού σε προαιρετική πρόσθετη συσκευή μετωπικού φορτωτή
⑫ Παράκαμψη διακόπτη θέσης αιώρησης (ο δυναμοδότης μπορεί να χρησιμοποιηθεί χωρίς θέση αιώρησης)

ΠΡΟΣΟΧΗ

Να χρησιμοποιείται μόνο με πρόσθετες συσκευές που απαιτούν αυτήν τη λειτουργία!

⑬Διακόπτης αλάρμ
⑭ Ποτενσιόμετρο - Αριθμός στροφών κινητήρα

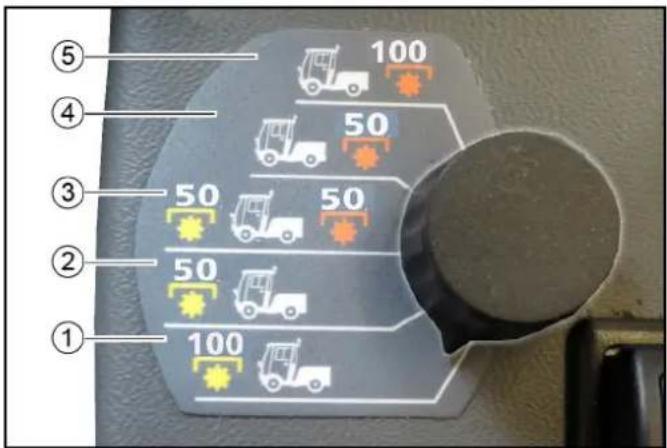

Διακόπτης επιλογής για υδραυλικό δυναμοδότη

⑤ ④ ③ ② ① 100 50 50 50 100

① Υδραυλικός δυναμοδότης (100 l/min, εμπρός) ενεργοποιημένος
② Υδραυλικός δυναμοδότης (50 l/min, εμπρός) ενεργοποιημένος
③ Υδραυλικός δυναμοδότης (50 l/min, εμπρός) και (50 l/min, πίσω) ενεργοποιημενος
④ Υδραυλικός δυναμοδότης (50 l/min, πίσω) ενεργοποιημένος
⑤ Υδραυλικός δυναμοδότης (100 l/min, πίσω) ενεργοποιημένος

Με το διακόπτη επιλογής ενεργοποιείται η αντίστοιχη σύνδεση του υδραυλικού δυναμοδότη εμπρός και πίσω.

6.10.3Κονσόλα χειρισμού πίσω MIC 70

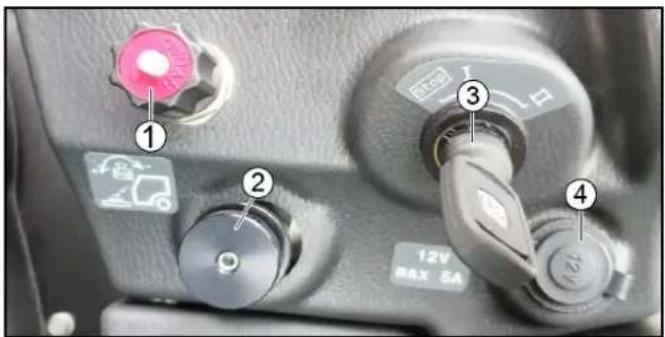

① ② ③ ④ 12V MAX 5A

① Περιστρεφόμενο κουμπί ταχύτητας βύθισης πρόσθιου αναβατορίου
② Περιστρεφόμενο κουμπί αποφόρτισης πρόσθετης συσκεύης
③Κλειδαριά μίζας
④ Πρόσθετη πρίζα 12 V

Κλειδαριά μίζας

① STOP ② ③ 12V 防温关 5A 72V

①Κινητήρας Off

②Miça On

③Εκκίνηση κινητήρα

6.10.4Ρύθμιση ταχύτητας καθόδου πρόσθιου αναβατορίου

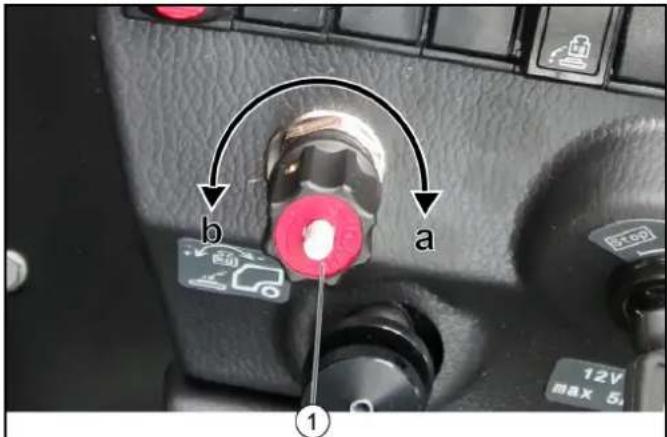

a b 12V max 5,

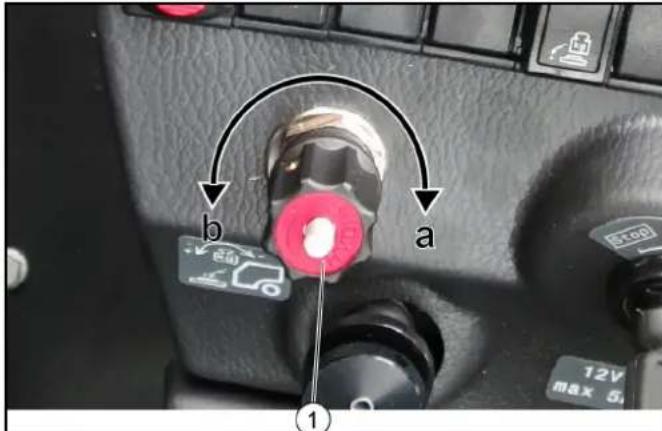

① Περιστρεφόμενο κουμπί ταχύτητας καθόδου

1. Απενεργοποιήστε τον δυναμοδότη (υδραυλικό σύστημα εργασίας).

2. Επιλέξτε την ταχύτητα χαμηλώματος του πρόσθιου αναβατορίου με το περιστρεφόμενο κουμπί.

α Περιστροφή προς τα δεξιά: Η ταχύτητα καθόδου μειώνεται.

Το πρόσθιο αναβατόριο ασφαλίζει στο τέρμα

Υπόδειξη: Αυτή η λειτουργία είναι αναγκαία για την ασφάλιση του πρόσθιου αναβατορίου και συνεπώς τη μη βύθιση των πρόσθετων συσκευών κατά τη μεταφορά σε δημόσιες οδούς.

b Περιστροφή προς τα αριστερά: Η ταχύτητα καθόδου αυξάνεται

6.10.5Αποφόρτιση πρόσθετης συσκευής και απόσβεση ταλαντώσεων (προαιρετικά)

Η αποφόρτιση πρόσθετης συσκευής χρησιμοποιείται για τη μετατόπιση της καταπόνησης μιας πρόσθετης συσκευής που είναι προσαρτημένη στο πρόσθιο αναβατόριο προς την κατεύθυνση του μπροστινού άξονα του οχήματος.

Για παράδειγμα: Κατά τη χρήση γέφυρας χλοοκοπτικής οι δυνάμεις του εδάφους μειώνονται λόγω της γέφυρας χλοοκοπτικής για τη μείωση πρόκλησης ζημιάς στο έδαφος από τροχούς που σπινάρουν, ειδικά όταν η πορεία είναι ανηφορική.

Υπόδειξη

Αν η πρόσθετη συσκευή ανυψωθεί ενώ είναι ενεργοποιημένη η αποφόρτιση πρόσθετης συσκευής, αυτή λειτουργεί όπως μια σταθεροποίηση φορτίου κατά την οδήγηση.

Η απόσβεση ταλαντώσεων (προαιρετικά) εγγυάται πιο άνετη και πιο σταθερή οδήγηση κατά τις διαδρομές μεταφοράς με ανυψωμένη πρόσθετη συσκευή στο πρόσθιο αναβατόριο.

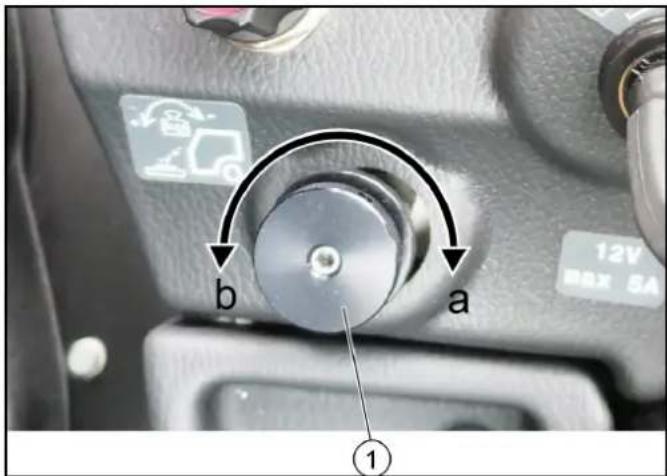

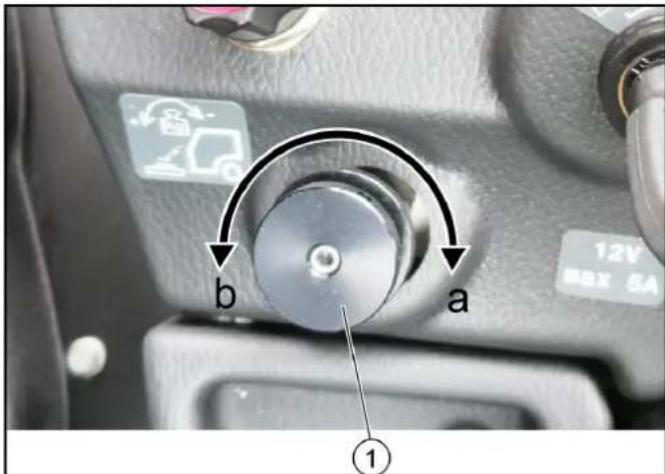

12V MAX 5A a b ①

① Περιστρεφόμενο κουμπί αποφόρτισης πρόσθετης συσκευής

1. Ενεργοποιήστε την αποφόρτιση πρόσθετης συσκευής με τον διακόπτη (στην κεντρική κονσόλα).
2. Η μετατόπιση του κέντρου βάρους μπορεί να μεταβληθεί μέσω του περιστρεφόμενου κουμπιού για την αποφόρτιση πρόσθετης συσκευής.

α Περιστροφή προς τα δεξιά: Περισσότερο βάρος στον μπροστινό άξονα

b Περιστροφή προς τα αριστερά: Λιγότερο βάρος στον μπροστινό άξονα

7 Θέση σε λειτουργία

⚠️ΠΡΟΣΟΧΗ

Διαβάστε τις οδηγίες χρήσης των πρόσθετων συσκευών.

Διαβάστε και ακολουθήστε τις αντίστοιχες οδηγίες χρήσης κατά τη χρήση πρόσθετων συσκευών ή ρυμουλκούμενων συσκευών και ρυμουλκούμενων, πριν από τη θέση σε λειτουργία.

Προσέξτε τα επιτρεπόμενα φορτία, βλέπε κεφάλαιο .

7.1 Ενεργοποίηση γενικού διακόπτη

① Γενικός διακόπτης
②Μπαταρία αποσυνδεδεμένη
③Μπαταρία συνδεδεμένη

1. Για την εκκίνηση του κινητήρα, ρυθμίστε το γενικό διακόπτη στη θέση "Μπαταρία συνδεδεμένη".
2. Με απενεργοποιημένο το όχημα, ρυθμίστε το γενικό διακόπτη στη θέση "Μπαταρία αποσυνδεδεμένη".

7.2 Έλεγχος ασφαλείας

ΔKINDYNOΣ

Κίνδυνος ατυχήματος και κίνδυνος τραυματισμού!

Μην θέτετε το όχημα σε λειτουργία, αν κάποιο σημείο του ελέγχου ασφαλείας δεν ισχύει, και μεριμνήστε για επισκευή.

Ελέγξτε πριν από την εκκίνηση της πορείας την ασφάλεια λειτουργίας και την κυκλοφοριακή ασφάλεια.

1. Σύνδεσμοι υδραυλικού συστήματος ως προς την καθαριότητα

2. Αγωγούς υδραυλικού συστήματος για διαρροές

3. Στάθμη υδραυλικού λαδιού

4. Στάθμη λαδιού κινητήρα

5. Στάθμη ψυκτικού υγρού

6. Σε περίπτωση αναμενόμενου παγετού, το ψυκτικό υγρό για αρκετό αντιψυκτικό μέσο Το αντιψυκτικό μέσο στην αντίστοιχη συγκέντρωση ανήκει γενικά στο κύκλωμα ψύξης (όχι στο δοχείο διαστολής).

7. Ηλεκτρικούς αγωγούς για ζημιά

8.Βίδες και παξιμάδια ως προς την ασφαλή έδραση

9.Όχημα,κινητήρα και γρίλια ψυγείου για ζημιά

10.Στάθμη υγρού στο δοχείο νερού πλύσης Προϊόν καθαρισμού και ενδεχ. αντιψυκτικό μέσο

11.Ελαστικά για ζημιές, πίεση πλήρωσης και φθορά

Στο όχημα

12.Όλα τα πεντάλ ως προς την ευκινησία
13.Είναι απενεργοποιημένο το υδραυλικό σύστημα εργασίας (δυναμοδότης);
14.Με ενεργοποιημένη μίζα: Ανάβουν οι προειδοποιητικές λυχνίες για έλεγχο φόρτισης και πίεση λαδιού;

Αφήστε αναμμένο τον κινητήρα και ελέγξτε τα παρακάτω:

15.Σβήνουν οι προειδοποιητικές λυχνίες για έλεγχο φόρτισης και πίεση λαδιού;
16.Λειτουργούν η ένδειξη θερμοκρασίας και η ένδειξη ρεζερβουάρ;
17. Είναι εντάξει ο φωτισμός, η ένδειξη κατεύθυνσης οδήγησης και η διάταξη αναλαμπής;

7.3 Ρύθμιση καθίσματος οδηγού (τυπικό κάθισμα)

ΔKINDYNOΣ

Κίνδυνος ατυχήματος

Ρυθμίζετε το κάθισμα μόνο με σταματημένο το μηχάνημα.

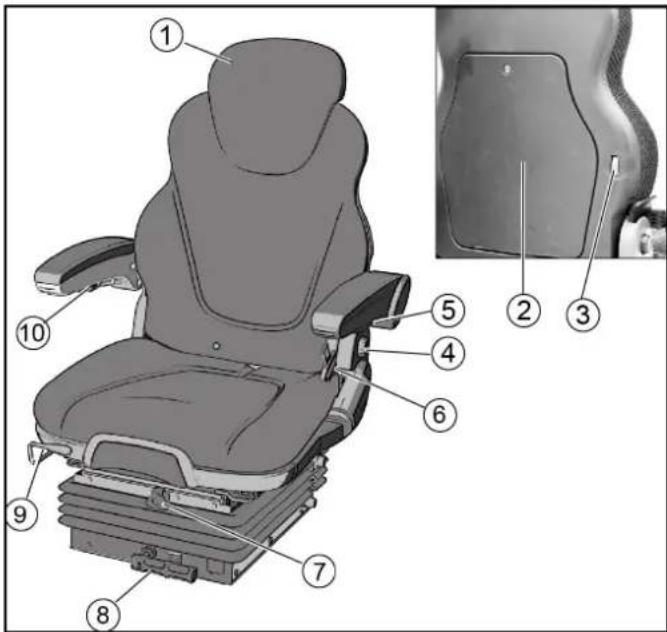

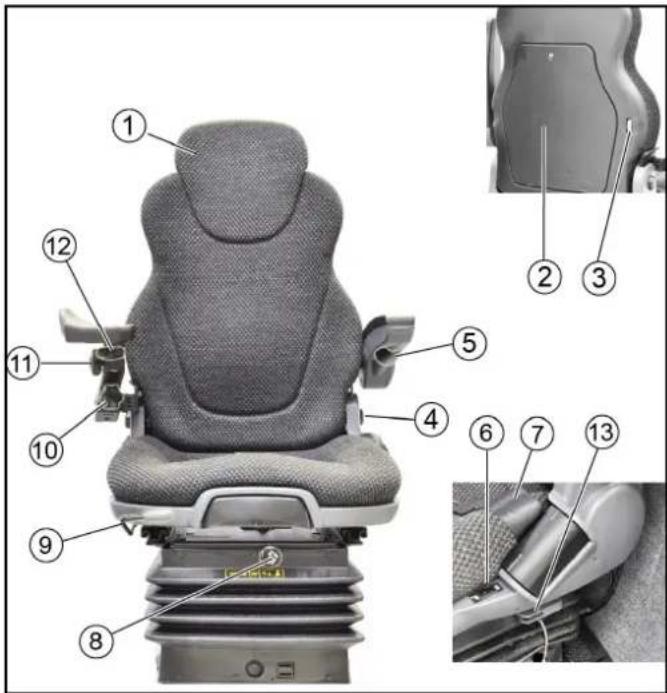

①Στήριγμα κεφαλής
② Θήκη εγγράφων τεκμηρίωσης
③ Ρύθμιση ορθοπεδικού στηρίγματος
④ Ρύθμιση κλίσης πλάτης καθίσματος
⑤ Ρύθμιση ύψους μπράτσου καθίσματος αριστερά Μπορεί να αναδιπλωθεί προς τα πάνω για την επιβίβαση και την αποβίβαση.
⑥Ζώνη ασφαλείας
⑦Ρύθμιση ύψους
⑧ Απόσβεση / ρύθμιση βάρους οδηγού
⑨Οριζόντια ρύθμιση
⑩ Ρύθμιση ύψους του μπράτσου καθίσματος δεξιά

1. Ρυθμίστε το κάθισμα οδηγού έτσι ώστε να φτάνετε άνετα τα πεντάλ και το τιμόνι.
2. Φέρτε το αριστερό μπράτσο καθίσματος στην επιθυμητή θέση.
3. Φέρτε το δεξί μπράτσο καθίσματος στη θέση του.
4. Ρυθμίστε το κάθισμα οδηγού προς τη μάζα του σώματος έτσι, ώστε να ελαχιστοποιούνται οι ταλαντώσεις από ανωμαλίες στο οδόστρωμα.

a Το κάθισμα του οδηγού ανήκει στην Κατηγορία Α, κατηγορία βάρους I
b Ελέγξτε την ασφάλιση πριν από την εκκίνηση της πορείας.

7.4 Ρύθμιση καθίσματος οδηγού (κάθισμα Comfort, προαιρετικό)

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος ατυχήματος

Ρυθμίζετε το κάθισμα μόνο με σταματημένο το μηχάνημα.

①Στήριγμα κεφαλής
② Θήκη εγγράφων τεκμηρίωσης
③ Ρύθμιση ορθοπεδικού στηρίγματος
④ Ρύθμιση κλίσης πλάτης καθίσματος
⑤ Ρύθμιση ύψους μπράτσου καθίσματος αριστερά Μπορεί να αναδιπλωθεί προς τα πάνω για την επιβίβαση και την αποβίβαση.
⑥ Διακόπτης θέρμανσης καθίσματος
⑦Ζώνη ασφαλείας
⑧ Ρύθμιση ύψους /ρύθμιση βάρους οδηγού
⑨Οριζόντια ρύθμιση
⑩ Ρύθμιση ύψους του μπράτσου καθίσματος δεξιά
⑪ Πλευρική ρύθμιση μπράτσου καθίσματος δεξιά
⑫ Διαμήκης ρύθμιση μπράτσου καθίσματος δεξιά
⑬ Οριζόντια απόσβεση κραδασμών

1. Ρυθμίστε το κάθισμα οδηγού έτσι ώστε να φτάνετε άνετα τα πεντάλ και το τιμόνι.
2. Φέρτε το αριστερό μπράτσο καθίσματος στην επιθυμητή θέση.
3. Φέρτε το δεξί μπράτσο καθίσματος στη θέση του.
4. Ρυθμίστε το κάθισμα οδηγού προς τη μάζα του σώματος έτσι, ώστε να ελαχιστοποιούνται οι ταλαντώσεις από ανωμαλίες στο οδόστρωμα.

α Ελέγξτε την ασφάλιση πριν από την εκκίνηση της πορείας.

7.5 Ρύθμιση θέσης τιμονιού

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος ατυχήματος

Ρυθμίζετε τη θέση του τιμονιού μόνο με σταματημένο το μηχάνημα.

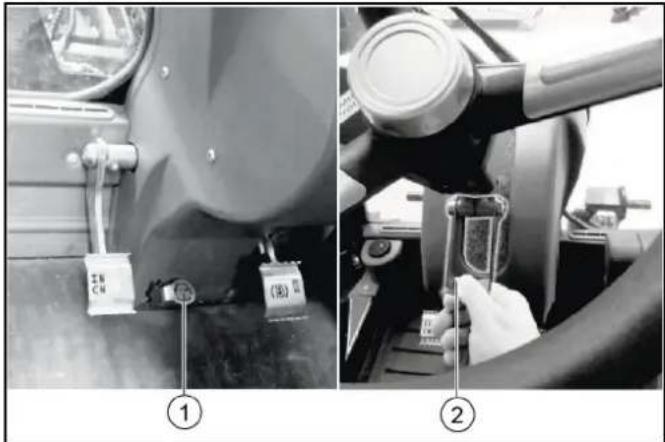

① Πεντάλ ρύθμισης κλίσης τιμονιού
② Μοχλός ασφάλισης ρύθμισης ύψους τιμονιού

1. Χαλαρώστε το μοχλό ασφάλισης για τη ρύθμιση ύψους και ρυθμίστε το τιμόνι στο επιθυμητό ύψος.
2. Ασφαλίστε το μοχλό ασφάλισης.
3. Πατήστε το πεντάλ για τη ρύθμιση κλίσης, κρατήστε το και ρυθμίστε το τιμόνι στην επιθυμητή κλίση.
4. Αφήστε το πεντάλ.
5. Ελέγξτε τις ασφαλίσεις πριν από την εκκίνηση της πορείας.

7.6 Ανεφοδιασμός

ΔKINDYNOΣ

Κίνδυνος έκρηξης

Μην πραγματοποιείτε ανεφοδιασμό σε κλειστούς χώρους. Μην καπνίζετε και αποφεύγετε ακάλυπτες φλόγες.

Προσέχετε να μην πέσει καύσιμο πάνω σε καυτές επιφάνειες.

1. Απενεργοποιήστε τη μίζα.

2. Ανοίξτε την τάπα ανεφοδιασμού.

3. Προσθέστε καύσιμο. Επιτρέπεται να χρησιμοποιείται μόνο το καύσιμο που αναγράφεται στις οδηγίες χρήσης.
4. Σκουπίστε το καύσιμο που έχει υπερχειλίσει και κλείστε την τάπα ανεφοδιασμού.

8 Λειτουργία

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος σύνθλιψης

Προσέξτε να μην βρίσκονται άτομα κοντά στον αρθρωτό σύνδεσμο ή το όχημα κατά τη λειτουργία.

Προσέξτε κατά τη χρήση του οχήματος ως ρυμουλκό να μην βρίσκονται κατά τη λειτουργία άτομα μεταξύ του οχήματος και του ρυμουλκούμενου.

ΔΠΡΟΣΟΧΗ

Κίνδυνος εγκαυμάτων

Χρησιμοποιείτε το όχημα μόνο όταν είναι τοποθετημένες όλες οι επενδύσεις.

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιών από λάδι υδραυλικού συστήματος ή κινητήρα που έχουν υπερθερμανθεί

Σε περίπτωση πολύ υψηλής θερμοκρασίας λαδιού υδραυλικού συστήματος ή πολύ υψηλής θερμοκρασίας ψυκτικού υγρού, ρυθμίστε τον αριθμό στροφών κινητήρα στο ρελαντί (μην απενεργοποιήσετε τον κινητήρα).

Εκτελέστε τα μέτρα στο κεφάλαιο 14 Αντιμετώπιση βλαβών

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιών λόγω απουσίας

λίπανσης

Σε περίπτωση που ανάψει η προειδοποιητική λυχνία "Πίεση λαδιού κινητήρα" κατά τη λειτουργία, βγάλτε το όχημα από την επικίνδυνη περιοχή, απενεργοποιήστε αμέσως τον κινητήρα και αντιμετωπίστε τη βλάβη.

ΔΠΡΟΣΟΧΗ

Μειωμένη σταθερότητα λόγω υπερκατασκευών

Προσαρμόστε τον τρόπο οδήγησης.

8.1 Προγράμματα οδήγησης

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιάς

Η επιλογή των προγραμμάτων οδήγησης επιτρέπεται να πραγματοποιείται μόνο κατά τη διακοπή λειτουργίας του οχήματος.

① ΛΕΙΤΟΥΡΓΙΑ ΓΡΗΓΟΡΗΣ ΜΕΤΑΦΟΡΑΣ

② ΛΕΙΤΟΥΡΓΙΑ ΑΡΓΗΣ ΜΕΤΑΦΟΡΑΣ

③ΛΕΙΤΟΥΡΓΙΑ ΕΡΓΑΣΙΑΣ

④ ΛΕΙΤΟΥΡΓΙΑ ΑΡΓΗΣ ΚΙΝΗΣΗΣ

1. Σταματήστε το όχημα.

2. Ρυθμίστε τον αριθμό στροφών κινητήρα σε λίγες στροφές.

3. Διακόπτης επιλογής κατεύθυνσης οδήγησης στη θέση ΝΕΚΡΑ (διακόπτης στην κεντρική θέση).

8.1.1 <Λειτουργία γρήγορης μεταφοράς>

Η ταχύτητα κίνησης ρυθμίζεται μέσω του πεντάλ οδήγησης. Μεγ. 40 km/h

Υπόδειξη

Στη <λειτουργία γρήγορης μεταφοράς> η δύναμη έλξης του οχήματος είναι 50%, η μέγιστη ταχύτητα κίνησης είναι 100%. Η ταχύτητα ακολουθεί τον αριθμό στροφών κινητήρα.

8.1.2 <Λειτουργία αργής μεταφοράς>

Η ταχύτητα κίνησης ρυθμίζεται μέσω του πεντάλ οδήγησης. Μέγιστη ταχύτητα κίνησης περ. 20 km/h

Υπόδειξη

Στη <λειτουργία αργής μεταφοράς> η δύναμη έλξης του οχήματος είναι 100%, η μέγιστη ταχύτητα κίνησης είναι 50%. Η ταχύτητα ακολουθεί τον αριθμό στροφών κινητήρα.

8.1.3 <Λειτουργία εργασίας>

Μεγ. 20 km/h

Υπόδειξη

Περισσότερες πληροφορίες για τη <λειτουργία εργασίας> θα βρείτε στο κεφάλαιο 6.7 Οθόνη πολλαπλών λειτουργιών / Οθόνη MIC 70 .

8.1.4 <Λειτουργία αργής κίνησης>

Εμπρός: Μεγ. 5 km/h

Όπισθεν: Μεγ. 10 km/h

Υπόδειξη

Περισσότερες πληροφορίες για τη <λειτουργία αργής κίνησης> θα βρείτε στο κεφάλαιο 6.7 Οθόνη πολλαπλών λειτουργιών / Οθόνη MIC 70 .

8.2 Χώρος ποδιών με πεντάλ

①Πεντάλ γκαζιού
②Πεντάλ φρένου
③ Πεντάλ ρύθμισης κλίσης τιμονιού
④Πεντάλ υπεραργού
⑤ Δοχείο υγρού φρένων

8.2.1 Πεντάλ οδήγησης

ΠΡΟΣΟΧΗ

Αφήνοντας το πεντάλ οδήγησης η ταχύτητα πέφτει απότομα, σε αντίθεση με ένα επιβατικό όχημα.

Στη μεγάλη ταχύτητα η καθυστέρηση πέδησης κατά την απελευθέρωση του πεντάλ οδήγησης είναι σαφώς μικρότερη από ό,τι στη μικρή ταχύτητα.

Στη λειτουργία μεταφοράς η καθυστέρηση πέδησης κατά την απελευθέρωση του πεντάλ οδήγησης είναι σαφώς μικρότερη από ό,τι κατά τη λειτουργία εργασίας.

Αν πατηθεί το πεντάλ οδήγησης, ανεβαίνει ο αριθμός στροφών του κινητήρα.

Το πεντάλ οδήγησης έχει ελατήριο. Αν αποφορτιστεί το πεντάλ οδήγησης, πέφτει ο αριθμός στροφών του κινητήρα.

Αν αφεθεί το πεντάλ οδήγησης, ο μηχανισμός κίνησης υδροστάτη επιβραδύνει ή σταματάει το όχημα.

8.2.2 Φρένο ακινητοποίησης αυτόματο

Η προειδοποιητική λυχνία στην ένδειξη πολλαπλών λειτουργιών ανάβει όταν είναι ενεργοποιημένο το φρένο ακινητοποίησης.

1 Αν ο κινητήρας είναι Off, ή αν ο κινητήρας είναι σε λειτουργία και ο διακόπτης κατεύθυνσης οδήγησης είναι στη ΝΕΚΡΑ, το φρένο ακινητοποίησης ενεργοποιείται αυτόματα.

2 Αν με τον κινητήρα σε λειτουργία μετακινηθεί ο διακόπτης κατεύθυνσης οδήγησης (ΕΜΠΡΟΣ ή ΟΠΙΣΘΕΝ), ενεργοποιείται το φρένο ακινητοποίησης.

8.2.3 Πεντάλ φρένου MIC 70

Το πεντάλ του φρένου ενεργοποιεί το σύστημα φρένων του πρόσθιου και πίσω τροχού.

8.2.4 Πεντάλ υπεραργού

Το πεντάλ υπεραργού ρυθμίζει την ταχύτητα στη ΛΕΙΤΟΥΡΓΙΑ ΕΡΓΑΣΙΑΣ και στη ΛΕΙΤΟΥΡΓΙΑ ΑΡΓΗΣ ΚΙΝΗΣΗΣ.

Για τη μείωση της ταχύτητας κίνησης πατήστε το πεντάλ υπεραργού.

Υπόδειξη

Το πεντάλ υπεραργού μπορεί να χρησιμοποιηθεί επιπλέον ως πεντάλ φρένου, για τον σκοπό αυτό πιέστε μέχρι τέρμα το πεντάλ υπεραργού.

8.3 Λειτουργία οδήγησης

8.3.1 Εκκίνηση κινητήρα MIC 70

Ο γενικός διακόπτης πρέπει να είναι ενεργοποιημένος.

1. Καθίστε στο κάθισμα οδηγού και φορέστε τη ζώνη ασφαλείας.
2. Εισαγάγετε το κλειδί μίζας στην κλειδαριά μίζας.
3. Μετακινήστε τον διακόπτη επιλογής κατεύθυνσης οδήγησης στο Joystick στην κεντρική θέση <Νεκρά/Στοπ>.
4. Ενεργοποιήστε τη μίζα (θέση I).

Οι προειδοποιητικές λυχνίες για έλεγχο φόρτισης και πίεση λαδιού κινητήρα πρέπει να ανάψουν.

1. Με χαμηλή εξωτερική θερμοκρασία και κρύο κινητήρα: Με την εκκίνηση περιμένετε μέχρι να σβήσει η ένδειξη κειμένου .
2. Εκκινήστε τον κινητήρα (θέση II) - μεγ. 10 δευτερόλεπτα.

Οι προειδοποιητικές λυχνίες ελέγχου φόρτωσης και πίεσης λαδιού κινητήρα πρέπει να σβήσουν. Αν όχι, απενεργοποιήστε τον κινητήρα και αντιμετωπίστε τη βλάβη.

1. Σε θερμοκρασίες περιβάλλοντος κάτω από 0?: Πριν ξεκινήσετε την εργασία, αφήστε τον κινητήρα να προθερμανθεί με χαμηλό αριθμό στροφών, ώσπου να σβήσει η κίτρινη προειδοποιητική λυχνία <θερμοκρασία υδραυλικού συστήματος πολύ χαμηλή>.
2. Μην εκκινείτε τον κινητήρα και επαναλάβετε τη διαδικασία εκκίνησης.

8.3.2 Tempomat

To Tempomat λειτουργεί μόνο στη ΛΕΙΤΟΥΡΓΙΑ ΕΡΓΑΣΙΑΣ και στη ΛΕΙΤΟΥΡΓΙΑ ΑΡΓΗΣ ΚΙΝΗΣΗΣ.

Ενεργοποίηση του Tempomat

1. Επιλέξτε την επιθυμητή ταχύτητα εργασίας με το πεντάλ οδήγησης.
2. Εάν το όχημα κινείται με την επιθυμητή ταχύτητα, πιέστε το πλήκτρο SET στο διακόπτη Tempomat. To Tempomat ενεργοποιείται.

a Εκ των υστέρων αύξηση ταχύτητας: Πατήστε το πλήκτρο SET +
b Εκ των υστέρων μείωση ταχύτητας: Πατήστε το πλήκτρο RES –
с Н тахúтητα μπορεί να μειωθεί βραχυπρόθεσμα μέσω του πεντάλ υπεραργού. Εάν αφεθεί το πεντάλ υπεραργού, το όχημα θα κινηθεί ξανά με το ρυθμισμένο αριθμό στροφών.

Απενεργοποίηση του Tempomat

1. Για την απενεργοποίηση πρέπει να πατηθεί το πεντάλ φρένου ή να πατηθεί μέχρι τέρμα το πεντάλ υπεραργού. Μετά την απενεργοποίηση του Tempomat πατώντας RES (κατά τη διάρκεια της οδήγησης) ενεργοποιείται ξανά η ταχύτητα που είχε αποθηκευτεί προηγουμένως.

8.3.3 Επιλογή κατεύθυνσης οδήγησης

Ο διακόπτης επιλογής κατεύθυνσης βρίσκεται στο Joystick.

Υπόδειξη

Εάν ο οδηγός εγκαταλείψει το κάθισμα οδηγού ενώ ο διακόπτης επιλογής κατεύθυνσης οδήγησης βρίσκεται στη θέση "Εμπρός" ή "Οπισθεν", ο κινητήρας σβήνει.

① Διακόπτης επιλογής κατεύθυνσης
② Ένδειξη προεπιλογής κατεύθυνσης πορείας εμπρός
③ Ένδειξη προεπιλογής κατεύθυνσης πορείας όπισθεν

1. ΕΜΠΡΟΣ: Διακόπτης προς τα εμπρός, ενεργοποιείται η κατεύθυνση οδήγησης ΕΜΠΡΟΣ και ανάβει η ένδειξη προεπιλογής κατεύθυνσης πορείας "εμπρός".

Σε αυτήν τη θέση απελευθερώνεται αυτόματα το φρένο ακινητοποίησης.

1. ΟΠΙΣΘΕΝ: Διακόπτης προς τα πίσω, ενεργοποιείται η κατεύθυνση οδήγησης ΟΠΙΣΘΕΝ και ανάβει η ένδειξη προεπιλογής κατεύθυνσης πορείας "όπισθεν".

Σε αυτήν τη θέση απελευθερώνεται αυτόματα το φρένο ακινητοποίησης.

1. NEKPA: Η θέση του διακόπτη είναι στο κέντρο, δεν ανάβει καμία ένδειξη.

Σε αυτή τη θέση, το φρένο ακινητοποίησης ενεργοποιείται αυτόματα και το όχημα δεν κινείται.

8.3.4 Οδήγηση

ΔΠΡΟΣΟΧΗ

Κίνδυνος ατυχήματος

Μην αφήνετε απότομα το πεντάλ οδήγησης κατά την οδήγηση. Με την απελευθέρωση του πεντάλ οδήγησης το όχημα φρενάρεται. Με την απελευθέρωση του πεντάλ

οδήγησης στη λειτουργία μεταφοράς το όχημα φρενάρεται λιγότερο σε σχέση με τη λειτουργία εργασίας.

ΔΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιών

Βεβαιωθείτε ότι το όχημα δεν έχει καθίσει κατά το πέρασμα πάνω από εμπόδια.

Περνάτε πάνω από εμπόδια έως 150 mm αργά και προσεκτικά σε γωνία 45°.

Περνάτε πάνω από εμπόδια άνω των 150 mm μόνο με κατάλληλη ράμπα.

ΔΠΡΟΣΟΧΗ

Κίνδυνος ατυχήματος

Κατά την οδήγηση σε δημόσιες οδούς για το σκοπό της μετακίνησης (όχι κατά τον καθαρισμό δημοσίων οδών) απενεργοποιήστε το δυναμοδότη και κλείστε τη στραγγαλιστική βαλβίδα για το πρόσθιο αναβατόριο.

1. Απενεργοποιήστε το δυναμοδότη.

2. Πατήστε προσεκτικά το πεντάλ οδήγησης.

3. Οδηγήστε το όχημα με το τιμόνι.

8.3.5 Στάση

1. Αφήστε το πεντάλ οδήγησης.
   Το όχημα φρενάρει αυτόματα και ακινητοποιείται.
2. Για ισχυρότερη επενέργεια πέδησης ή σε περίπτωση έκτακτης ανάγκης χρησιμοποιήστε το πεντάλ φρένου.

8.4 Στάθμευση οχήματος

ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού

Χαμηλώστε τυχόν υπάρχουσες πρόσθετες συσκευές προτού φύγετε από το όχημα.

1. Σταματήστε το όχημα.
2. Μετακινήστε τον διακόπτη επιλογής κατεύθυνσης οδήγησης στο Joystick στην κεντρική θέση <Νεκρά/Στοπ>.
3. Αφήστε τον κινητήρα να λειτουργήσει για 1 έως 2 λεπτά στο ρελαντί.
4. Απενεργοποιήστε τη μίζα και αφαιρέστε το κλειδί μίζας.
5. Περιμένετε 30 δευτερόλεπτα.
6. Στρέψτε τον γενικό διακόπτη στη θέση 0.

8.5 Πρόσθιο αναβατόριο

Στο πρόσθιο αναβατόριο μπορεί να προσδεθεί σύστημα υποδοχών 4 σημείων (προαιρετικά). Σε αυτές μπορούν να στερεώνονται οι αντίστοιχες πρόσθετες συσκευές. Ορισμένες πρόσθετες συσκευές μπορούν επίσης να προσαρτηθούν απευθείας στο πρόσθιο αναβατόριο.

ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και πρόκλησης ζημιάς

Κατά την προσάρτηση πρόσθετων συσκευών στο πρόσθιο αναβατόριο προσέξτε να μην γίνει υπέρβαση του επιτρεπόμενου φορτίου αξόνων.

Αν βρίσκονται άτομα κοντά στο πρόσθιο αναβατόριο και στις προσαρτημένες πρόσθετες συσκευές, δεν επιτρέπεται η χρήση του πρόσθιου αναβατορίου.

Οι προσαρτημένες στο πρόσθιο αναβατόριο πρόσθετες συσκευές δεν πρέπει να αγγίζουν ούτε να προξενούν ζημιά στο όχημα.

8.5.1 Ρύθμιση ταχύτητας καθόδου πρόσθιου αναβατορίου

a b 12V 四路X 5

① Περιστρεφόμενο κουμπί ταχύτητας καθόδου

1. Απενεργοποιήστε τον δυναμοδότη (υδραυλικό σύστημα εργασίας).
2. Επιλέξτε την ταχύτητα χαμηλώματος του πρόσθιου αναβατορίου με το περιστρεφόμενο κουμπί.
   α Περιστροφή προς τα δεξιά: Η ταχύτητα καθόδου μειώνεται.
   Το πρόσθιο αναβατόριο ασφαλίζει στο τέρμα
   Υπόδειξη: Αυτή η λειτουργία είναι αναγκαία για την ασφάλιση του πρόσθιου αναβατορίου και συνεπώς τη μη βύθιση των πρόσθετων συσκευών κατά τη μεταφορά σε δημόσιες οδούς.
   b Περιστροφή προς τα αριστερά: Η ταχύτητα καθόδου αυξάνεται

8.5.2 Αποφόρτιση πρόσθετης συσκευής και απόσβεση ταλαντώσεων (προαιρετικά)

Η αποφόρτιση πρόσθετης συσκευής χρησιμοποιείται για τη μετατόπιση της καταπόνησης μιας πρόσθετης συσκευής που είναι προσαρτημένη στο πρόσθιο αναβατόριο προς την κατεύθυνση του μπροστινού άξονα του οχήματος.

Για παράδειγμα: Κατά τη χρήση γέφυρας χλοοκοπτικής οι δυνάμεις του εδάφους μειώνονται λόγω της γέφυρας χλοοκοπτικής για τη μείωση πρόκλησης ζημιάς στο έδαφος από τροχούς που σπινάρουν, ειδικά όταν η πορεία είναι ανηφορική.

Υπόδειξη

Αν η πρόσθετη συσκευή ανυψωθεί ενώ είναι ενεργοποιημένη η αποφόρτιση πρόσθετης συσκευής, αυτή λειτουργεί όπως μια σταθεροποίηση φορτίου κατά την οδήγηση.

Η απόσβεση ταλαντώσεων (προαιρετικά) εγγυάται πιο άνετη και πιο σταθερή οδήγηση κατά τις διαδρομές μεταφοράς με ανυψωμένη πρόσθετη συσκευή στο πρόσθιο αναβατόριο.

12V 5A a b ①

① Περιστρεφόμενο κουμπί αποφόρτισης πρόσθετης συσκευής

1. Ενεργοποιήστε την αποφόρτιση πρόσθετης συσκευής με τον διακόπτη (στην κεντρική κονσόλα).
2. Η μετατόπιση του κέντρου βάρους μπορεί να μεταβληθεί μέσω του περιστρεφόμενου κουμπιού για την αποφόρτιση πρόσθετης συσκευής.

α Περιστροφή προς τα δεξιά: Περισσότερο βάρος στον μπροστινό άξονα

b Περιστροφή προς τα αριστερά: Λιγότερο βάρος στον μπροστινό άξονα

8.5.3 Χειρισμός πρόσθιου αναβατορίου

Y2 X1←→X2 Y1 ①

①Joystick

1. Για την ανύψωση του πρόσθιου αναβατορίου τραβήξτε το Joystick προς τα πίσω (στην κατεύθυνση Υ1).
2. Για το χαμήλωμα του πρόσθιου αναβατορίου ωθήστε το Joystick προς τα εμπρός (στην κατεύθυνση Υ2).

Θέση αιώρησης

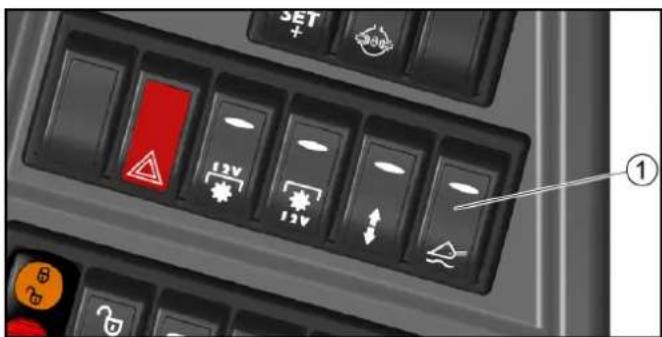

SET + 3.3p 12V 15V ①

① Γενικός διακόπτης θέσης αιώρησης

1. Η θέση αιώρησης ενεργοποιείται ή απενεργοποιείται από το γενικό διακόπτη θέσης αιώρησης. Κατά την κίνηση σε δημόσιες οδούς για το σκοπό της μετακίνησης (όχι για τον καθαρισμό δημόσιων οδών) η θέση αιώρησης πρέπει να είναι απενεργοποιημένη.

2. Για την ενεργοποίηση της λειτουργίας θέσης αιώρησης ωθήστε ελαφρά το Joystick στην κατεύθυνση Υ2. Στη συνέχεια το Joystick μεταβαίνει ξανά στη θέση ΝΕΚΡΑ. Στη θέση αιώρησης η πρόσθετη συσκευή προσαρμόζεται στο περίγραμμα του εδάφους.

3. Για την απενεργοποίηση της λειτουργίας θέσης αιώρησης τραβήξτε το Joystick στην κατεύθυνση Y1.

9 Πρόσθετες συσκευές

Υπόδειξη

Πριν από την προσάρτηση, διαβάστε τις οδηγίες χρήσης της πρόσθετης συσκευής που θα χρησιμοποιηθεί. Οι πρόσθετες συσκευές είναι προαιρετικές και μπορούν να τοποθετηθούν μπροστά στο πρόσθιο αναβατόριο (βλέπε κεφάλαιο 8.5 Πρόσθιο αναβατόριο) ή στο πλαίσιο υποδοχής εμπρός ή πίσω.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος από διαφορετικό κέντρο βάρους οχήματος και διαφορετική οδηγική συμπεριφορά. Κατά τη μεταφορά υγρών μπορεί να προκύψουν κυματιστές κινήσεις οι οποίες θα κουνήσουν το όχημα.

Σε μετατροπές, ειδικά κατά τη μετασκευή από χειμερινή σε θερινή λειτουργία και σε αλλαγμένες συνθήκες φόρτωσης, ο οδηγός πρέπει να προσαρμοστεί σε διαφορετική οδηγική συμπεριφορά.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος σύνθλιψης κατά την τοποθέτηση πρόσθετων συσκευών

Μην βάζετε τα χέρια σας ανάμεσα στο πρόσθιο αναβατόριο και την πρόσθετη συσκευή.

ΔΠΡΟΣΟΧΗ

Κίνδυνος εγκαύματος από καυτούς υδραυλικούς συνδέσμους

Φοράτε γάντια κατά την αποσύνδεση των υδραυλικών συνδέσμων.

ΠΡΟΣΟΧΗ

Φοράτε κατάλληλα προστατευτικά ενδύματα, υποδήματα ασφαλείας και γάντια κατά την τοποθέτηση και αφαίρεση των πρόσθετων συσκευών. Το ίδιο ισχύει και κατά τη χρήση.

Πριν τοποθετήσετε πρόσθετες συσκευές που δεν προορίζονται ειδικά για αυτό το όχημα, επικοινωνήστε με τον αρμόδιο έμπορο της περιοχής σας. Αυτός θα ελέγξει αν αυτές οι πρόσθετες συσκευές επιτρέπεται να τοποθετηθούν και να χρησιμοποιούνται σε αυτό το όχημα. Αυτό είναι σημαντικό για την ασφάλεια του οδηγού και του οχήματος καθώς και για ενδεχόμενες αξιώσεις εγγύησης.

Δεν πρέπει να χρησιμοποιούνται πρόσθετες συσκευές που θέτουν σε κίνδυνο την ασφάλεια ή τη σταθερότητα του οχήματος.

9.1 Σύνδεση πρόσθετων συσκευών με το όχημα

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιάς

Διατηρήστε τις υδραυλικές συνδέσεις καθαρές. Πριν από τη χρήση καθαρίστε το αρσενικό και το θηλυκό βύσμα με ένα πανί χωρίς χνούδια.

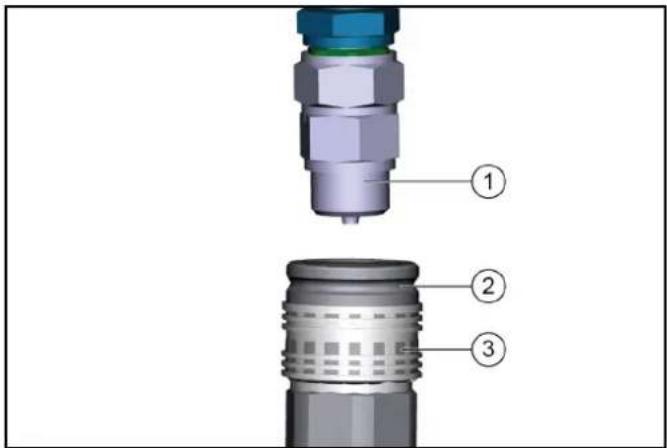

①Βύσμα συνδέσμου
②Μούφα συνδέσμου
③Δαχτυλίδι

1. Τραβήξτε το δαχτυλίδι της μούφας συνδέσμου προς τα κάτω και κρατήστε το.
2. Πιέστε το αρσενικό βύσμα του υδραυλικού σωλήνα του εργαλείου στην υποδοχή σύνδεσης.
3. Αφήστε το δαχτυλίδι του συνδέσμου. Ελέγξτε για ασφαλή στερέωση.
4. Για την αποσύνδεση τραβήξτε το δαχτυλίδι προς τα κάτω, κρατήστε το και τραβήξτε έξω τον εύκαμπτο σωλήνα υδραυλικού συστήματος.

9.2 Τοποθέτηση αντίβαρων στο όχημα

Υπόδειξη

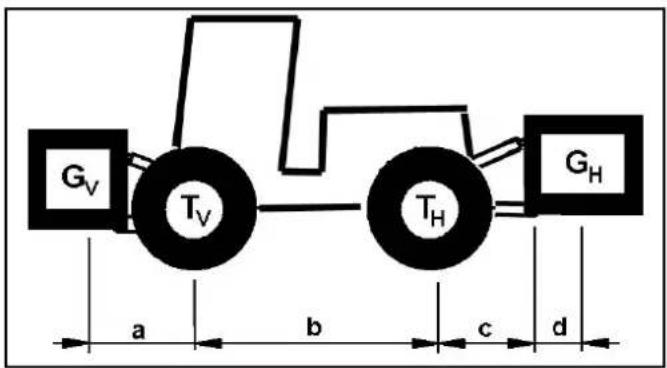

Ο μπροστινός άξονας του οχήματος πρέπει να φορτίζεται πάντα με τουλάχιστον 30%, ο πίσω άξονας με τουλάχιστον 30% του απόβαρου του οχήματος.

Ελέγξτε πριν από την αγορά της πρόσθετης συσκευής ότι πληρούνται αυτές οι προϋποθέσεις, ζυγίζοντας το συνδυασμό οχήματος-πρόσθετων συσκευών.

Για τον υπολογισμό του συνολικού βάρους, των φορτίων αξόνων και της φέρουσας ικανότητας των ελαστικών καθώς και των απαιτούμενων ελάχιστων αντίβαρων απαιτούνται τα εξής δεδομένα:

• Όλα τα βάρη σε kg (εάν χρειάζεται, ζυγίστε το όχημα)
• Όλα τα στοιχεία διαστάσεων σε μέτρα (m)

Gv Tv TH GH a b c d

TL (kg) =		Απόβαρο του οχήματος	*
TV (kg) =	Φορτίο μπροστινού άξονα του άδειου οχήματος	*
TH (kg) =	Φορτίο πίσω άξονα του άδειου οχήματος	*
GH (kg) =	Συνολικό βάρος πίσω πρόσθετης συσκευής / πίσω αντίβαρου	**
GV (kg) =	Συνολικό βάρος πρόσθιας πρόσθετης συσκευής / πρόσθιου αντίβαρου	**

a	(m)	=	Απόσταση μεταξύ κέντρου βάρους πρόσθιας πρόσθετης συσκευής (πρόσθιο αντίβαρο) και κέντρου μπροστινού άξονα, μέγ. = 0,86 m	** ***
b	(m)	=	Μεταξόνιο του οχήματος	* ***
c	(m)	=	0,56
d	(m)	=	Απόσταση μεταξύ κέντρου του σημείου προσάρτησης πλευράς συσκευής και κέντρου βάρους πίσω πρόσθετης συσκευής / πίσω αντίβαρου	** ***

* βλ. κεφάλαιο "Τεχνικά χαρακτηριστικά"
** βλέπε οδηγίες χρήσης της πρόσθετης συσκευής
*** μέτρηση διαστάσεων

9.2.1 Υπολογισμός των ελάχιστων πρόσθιων αντίβαρων με πίσω πρόσθετες συσκευές

$$ G _ {V \min} = \frac {G _ {H} \times (c + d) - T _ {V} \times b + 0 , 2 \times T _ {L} \times b}{a + b} $$

1. Καταχωρήστε το αποτέλεσμα στον πίνακα.

9.2.2 Υπολογισμός των ελάχιστων πίσω αντίβαρων με πρόσθιες πρόσθετες συσκευές

Τιμή "x", βλέπε οδηγίες του κατασκευαστή, αν δεν υπάρχουν οδηγίες, x = 0,45.

$$ G _ {H \min} = \frac {G _ {V} \times a - T _ {H} \times b + x \times T _ {L} \times b}{b + c + d} $$

1. Καταχωρήστε το αποτέλεσμα στον πίνακα.

9.2.3 Υπολογισμός του πραγματικού φορτίου μπροστινού άξονα

$$ T _ {v t a t} = \frac {G _ {V} \times (a + b) + T _ {V} \times b - G _ {H} \times (c + d)}{b} $$

1. Αν με την πρόσθια πρόσθετη συσκευή (GV) δεν επιτευχθεί το απαιτούμενο ελάχιστο πρόσθιο αντίβαρο (GV min), το βάρος της πρόσθιας πρόσθετης συσκευής πρέπει να αυξηθεί ως το βάρος του ελάχιστου πρόσθιου αντίβαρου.

2. Καταχωρήστε στον πίνακα το πραγματικό υπολογισμένο και το αναφερόμενο στις οδηγίες χρήσης του μηχανήματος επιτρεπόμενο φορτίο μπροστινού άξονα.

9.2.4 Υπολογισμός του πραγματικού συνολικού βάρους

$$ \mathbf {G} _ {\text { tat }} = \mathbf {G} _ {\mathrm{v}} + \mathbf {T} _ {\mathrm{L}} + \mathbf {G} _ {\mathrm{H}} $$

1. Αν με την πίσω πρόσθετη συσκευή (GH) δεν επιτευχθεί το απαιτούμενο ελάχιστο πίσω αντίβαρο (GH min), το βάρος της πίσω πρόσθετης συσκευής πρέπει να αυξηθεί έως το βάρος του ελάχιστου πίσω αντίβαρου.

9.2.5 Υπολογισμός του πραγματικού φορτίου πίσω άξονα

$$ T _ {H t a t} = G _ {t a t} - T _ {V t a t} $$

1. Καταχωρήστε το αποτέλεσμα στον πίνακα.

9.3 Δυνατότητες προσάρτησης εμπρός

9.3.1 Υποδοχή 3 σημείων (προαιρετική επιλογή)

Η υποδοχή 3 σημείων τοποθετείται στο πρόσθιο αναβατόριο και ασφαλίζεται με 2 μπουλόνια.

Διαθέτει ρύθμιση κλίσης.

①Υποδοχή 3 σημείων
②Κάτω βραχίονας
③ Στήριγμα για άνω βραχίονα
④ Μπουλόνι ρύθμισης κλίσης
⑤ Μπουλόνι ασφάλισης πρόσθιου αναβατορίου

Ρύθμιση κλίσης

1. Βγάλτε το μπουλόνι λειτουργίας κλίσης, η πρόσθετη συσκευή μπορεί να αιωρείται.
2. Όταν είναι πλήρως ανυψωμένη η πρόσθετη συσκευή, ευθυγραμμίζεται οριζόντια.

9.3.2 Τοποθέτηση πρόσθετης συσκευής στην υποδοχή 3 σημείων

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραμματισμού λόγω πρόσθετων συσκευών Μην μετακινείτε ή τοποθετείτε πρόσθετες συσκευές όταν υπάρχουν άτομα στην επικίνδυνη περιοχή.

⚠️ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιών από λανθασμένη τοποθέτηση

Μετά την τοποθέτηση της πρόσθεσης συσκευής πρέπει να ελεγχθεί ότι κατά την ανύψωση δεν έχει προκληθεί καμία ζημιά στην καμπίνα οδηγού ή σε πρόσθετα εξαρτήματα.

ΠΡΟΣΟΧΗ

Προς αποφυγή λανθασμένης συναρμολόγησης προσέξτε τα σχήματα και τις υποδείξεις τοποθέτησης.

Υπόδειξη

Πρέπει να τηρείται επαρκής απόσταση ως προς την καμπίνα οδηγού ή τις υπερκατασκευές. Οι επαφές πρέπει να αποκλείονται.

Προσέξε το βάρος της πρόσθετης συσκευής. Οι βαριές πρόσθετες κατασκευές πρέπει να τοποθετούνται όσο γίνεται πιο κοντά στο όχημα.

1. Πλησιάστε στην πρόσθετη συσκευή.
2. Συνδέστε τον κάτω βραχίονα με την πρόσθετη συσκευή.

3. Στερεώστε την πρόσθετη συσκευή με 2 μπουλόνια και ασφαλίστε τα μπουλόνια με κοπίλιες ασφάλισης.

4. Συνδέστε τον άνω βραχίονα με την πρόσθετη συσκευή και ασφαλίστε τον.

Προσέξτε την παρακάτω περιγραφή σχετικά με τη σωστή / λανθασμένη συναρμολόγηση του άνω βραχίονα.

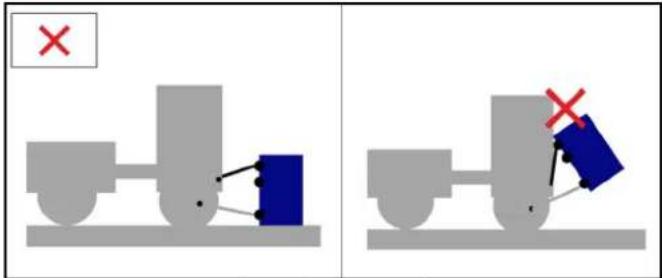

Λανθασμένη συναρμολόγηση του άνω βραχίονα

1 Η πάνω σύνδεση (άνω βραχίονας) του οχήματος προς την πρόσθετη συσκευή δεν έχει συναρμολογηθεί σωστά. Η γωνία προς το κάτω στήριγμα αποκλίνει πολύ.
2 Αν ανυψωθεί η πρόσθετη συσκευή, αυτό θα προκαλέσει απότομη αναδίπλωση προς τα μέσα, προς την κατεύθυνση της καμπίνας οδηγού, και συνεπώς ζημιά του παρμπρίζ ή άλλων πρόσθετων εξαρτημάτων.
3 Όσο περισσότερο αποκλίνει η γωνία από το πάνω προς το κάτω στήριγμα, τόσο περισσότερο κλίνει η πρόσθετη συσκευή προς τα πίσω κατά την ανύψωση.

Σωστή συναρμολόγηση του άνω βραχίονα

1 Η πάνω σύνδεση του οχήματος προς την πρόσθετη συσκευή έχει συναρμολογηθεί σωστά. Η γωνία της σύνδεσης είναι πολύ μεγαλύτερη από τη γωνία στη λανθασμένα τοποθετημένη σύνδεση. Αυτό αποτρέπει την πρόκληση ζημιών στην καμπίνα του οδηγού κατά την ανύψωση της πρόσθετης συσκευής.

9.3.3 Υποδοχή 4 σημείων (προαιρετική επιλογή)

Η υποδοχή 4 σημείων τοποθετείται στο πρόσθιο αναβατόριο και ασφαλίζεται με 2 μπουλόνια. Διαθέτει ρύθμιση κλίσης.

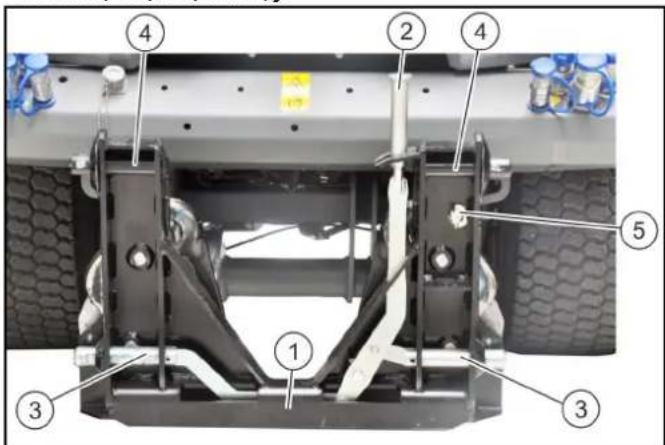

①Υποδοχή 4 σημείων
② Κεντρικός μοχλός ασφάλισης
③Κάτω υποδοχή
④Πάνω υποδοχή
⑤ Μπουλόνι ρύθμισης κλίσης

Ρύθμιση κλίσης

1. Βγάλτε το μπουλόνι λειτουργίας κλίσης, η πρόσθετη συσκευή μπορεί να αιωρείται.

2. Όταν είναι πλήρως ανυψωμένη η πρόσθετη συσκευή, ευθυγραμμίζεται οριζόντια.

9.3.4 Τοποθέτηση πρόσθετης συσκευής στην υποδοχή 4 σημείων

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού λόγω πρόσθετων συσκευών

Μην μετακινείτε ή τοποθετείτε πρόσθετες συσκευές όταν υπάρχουν άτομα στην επικίνδυνη περιοχή.

1. Πλησιάστε στην πρόσθετη συσκευή.

2. Κατεβάστε το πρόσθιο ανεβατόριο μέχρι τα επάνω σημεία ζεύξης να βρίσκονται κάτω από τις υποδοχές της συσκευής τοποθέτησης.

3. Τραβήξε το μοχλό της κεντρικής ασφάλισης προς τα πάνω και πιέστε προς τα δεξιά για να ανοίξετε την ασφάλιση.

4. Πλησιάστε προς την πρόσθετη συσκευή μέχρι να έρθουν σε επαφή οι υποδοχές.

5. Μετακινήστε το πρόσθιο αναβατόριο προς τα πάνω μέχρι η πρόσθετη συσκευή να στερεωθεί στις υποδοχές και να ανυψωθεί.

6. Πιέστε ξανά προς τα αριστερά το μοχλό της κεντρικής ασφάλισης, ο μοχλός πρέπει να κουμπώσει στη βάση στήριξης για να ασφαλίσει η πρόσθετη συσκευή.

9.3.5 Αφαίρεση πρόσθετης συσκευής από την υποδοχή 4 σημείων

1. Σηκώστε την πρόσθετη συσκευή από το έδαφος.
2. Απασφαλίστε την κεντρική ασφάλιση.
3. Κατεβάστε την υποδοχή 4 σημείων με το πρόσθιο αναβατόριο μέχρι να ελευθερωθούν οι υποδοχές της πρόσθετης συσκευής.
4. Οδηγήστε μακριά από την πρόσθετη συσκευή.
5. Κλείστε ξανά την κεντρική ασφάλιση από το μοχλό πριν ανυψωθεί εντελώς προς τα πάνω η υποδοχή 4 σημείων.

9.3.6 Πλαίσιο υποδοχής εμπρός

Ορισμένες πρόσθετες συσκευές μπορούν να προσαρτηθούν απευθείας στο πλαίσιο υποδοχής για πρόσθετες συσκευές.

1. Ωθήστε την πρόσθετη συσκευή στο πλαίσιο υποδοχής και ασφαλίστε τη με 2 μπουλόνια.

9.4 Δυνατότητες προσάρτησης στο πίσω μέρος του οχήματος

9.4.1 Πρόσθετο πλαίσιο με λειτουργία ανατροπής (προαιρετική επιλογή)

Πρόσθετες συσκευές με δυνατότητα τοποθέτησης στο πρόσθετο πλαίσιο: Διανομέας, βαρέλι νερού ή δοχείο

αναρρόφησης γρασιδιού και φύλλων μιας σύνθετης μονάδας χλοοκοπής-αναρρόφησης.

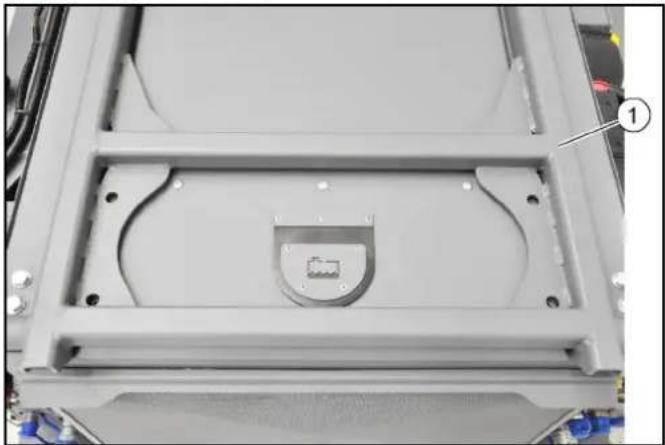

① Πρόσθετο πλαίσιο με λειτουργία ανατροπής

1. Οι πρόσθετες συσκευές είναι προσαρτημένες σε ένα πλαίσιο αλλαγής Kärcher ή σε ένα ενσωματωμένο πλαίσιο αλλαγής του κατασκευαστή της πρόσθετης συσκευής και προσαρτώνται και ασφαλίζουν στο πρόσθετο πλαίσιο.

1. Το πρόσθετο πλαίσιο ελέγχεται με το μοχλό χειρισμού δεξιά από το Joystick.

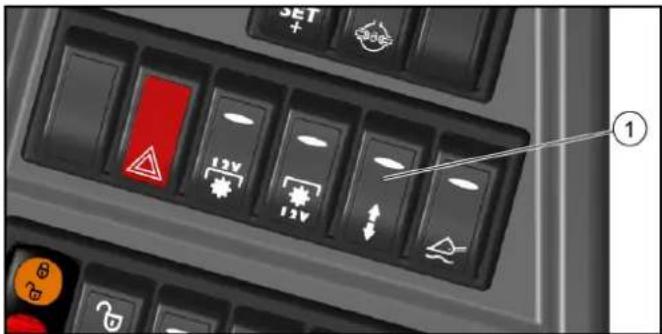

① Διακόπτης "Υδραυλικό σύστημα ελέγχου διπλής ενεργείας AUX πίσω" / "Πρόσθετο πλαίσιο με λειτουργία ανατροπτής"

1. Για ενεργοποίηση μετακινήστε το διακόπτη στη θέση "Πρόσθετο πλαίσιο με λειτουργία ανατροπής".

9.4.2 Δυνατότητες προσάρτησης στο πρόσθετο πλαίσιο

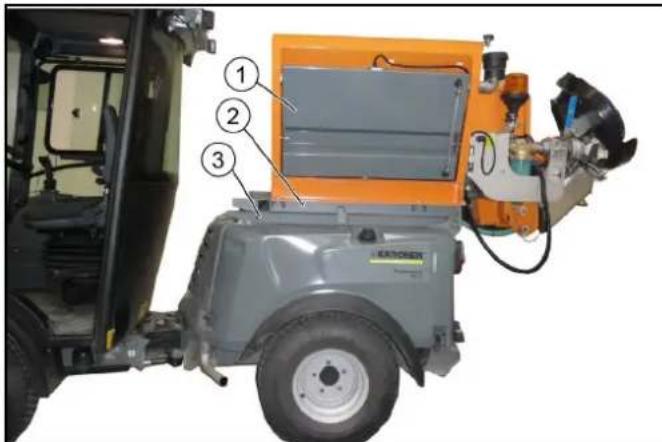

①Διάταξη διασκορπιστή
② Πλαίσιο αλλαγής (ενσωματωμένο στην πρόσθετη συσκευή)
③ Πρόσθετο πλαίσιο με λειτουργία ανατροπής

1. Η τοποθέτηση/αφαίρεση περιγράφεται ενδεικτικά με έναν διασκορτιστή.

9.4.3 Ρύθμιση στερέωσης

Υπόδειξη

Η ρύθμιση της στερέωσης του πλαισίου αλλαγής πρέπει να πραγματοποιείται μόνο κατά την πρώτη συναρμολόγηση ή την προσάρτηση σε άλλο όχημα μεταφοράς.

① Bída με παξιμάδι
② Άγκιστρο στερέωσης (2x)
③Πρόσθετο πλαίσιο

1. Λασκάρετε τα παξιμάδια αριστερά και δεξιά περίπου 1 περιστροφή.
2. Τοποθετήστε την πρόσθετη συσκευή στο πρόσθετο πλαίσιο και ασφαλίστε την με μπουλόνια ασφάλισης και συνδετήρες ασφάλισης, βλ. επόμενο κεφάλαιο.9.4.4 Τοποθέτηση πρόσθετης συσκευής στο όχημα.
3. Αφήστε εντελώς το πρόσθετο πλαίσιο.
4. Πιέστε το άγκιστρο στερέωσης όπως απεικονίζεται στο πρόσθετο πλαίσιο.
5. Σφίξτε ξανά τα παξιμάδια αριστερά και δεξιά.

9.4.4 Τοποθέτηση πρόσθετης συσκευής στο όχημα

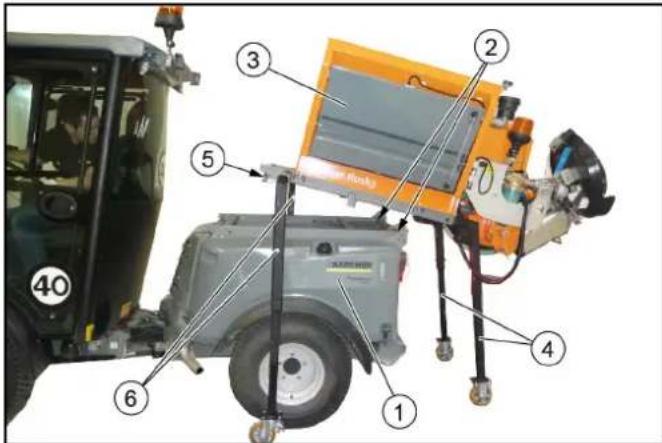

① Πίσω μέρος οχήματος
② Μπουλόνι ασφάλισης με συνδετήρα ασφάλισης (2x)
③Πρόσθετη συσκευή
④Στήριγμα πίσω
⑤ Άγκιστρο στερέωσης (2x)
⑥Στήριγμα εμπρός

1. Βγάλτε το μπουλόνι ασφάλισης από το πρόσθετο πλαίσιο αριστερά και δεξιά (το μπουλόνι ασφάλισης και ο συνδετήρας ασφάλισης περιλαμβάνονται στο πρόσθετο πλαίσιο).

2. Με το πίσω μέρος του οχήματος κεντρικά και παράλληλα οδηγήστε (προσεκτικά) κάτω από την πρόσθετη συσκευή που βρίσκεται πάνω στο στήριγμα μέχρι τέρμα.

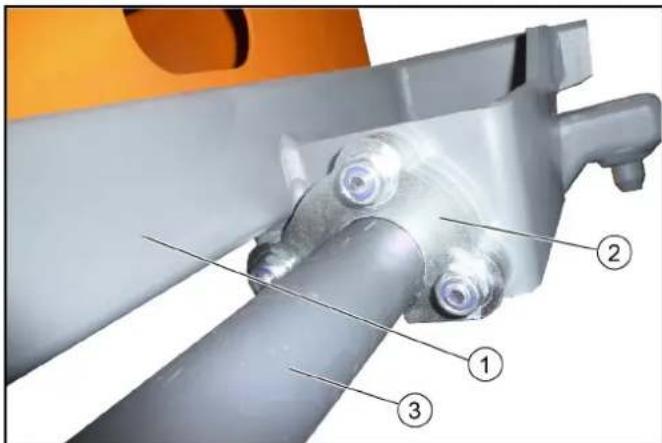

① Πλαίσιο αλλαγής της πρόσθετης συσκευής
② Άγκιστρο στερέωσης (2x)
③Πρόσθετο πλαίσιο

1. Ανυψώστε προσεκτικά το πρόσθετο πλαίσιο μέχρι τα μπροστινά πέλματα στήριξης να χάσουν την επαφή με το έδαφος, ταυτόχρονα βεβαιωθείτε ότι τα άγκιστρα στερέωσης εμπλέκονται στο πρόσθετο πλαίσιο.

2. Στη συνέχεια ελέγξτε τη σωστή έδραση των άγκιστρων στερέωσης.

3. Βγάλτε τα μπροστινά στηρίγματα από την πρόσθετη συσκευή.

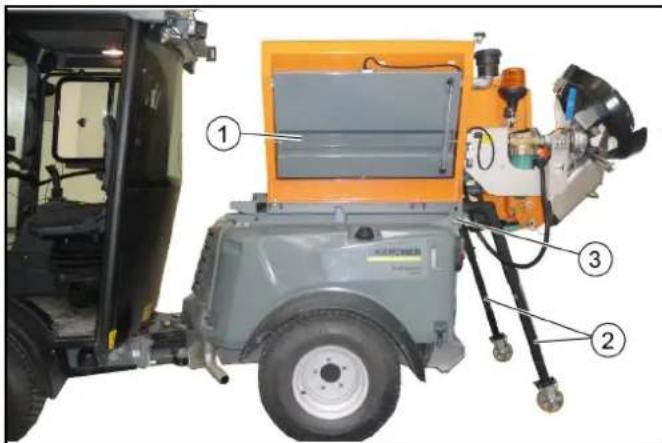

①Πρόσθετη συσκευή
②Στήριγμα πίσω
③ Ασφάλεια πρόσθετης συσκευής (2x)
6. Επιβιβαστείτε και αφήστε εντελώς το πρόσθετο πλαίσιο.
7. Βγάλτε τα πίσω στηρίγματα από την πρόσθετη συσκευή.

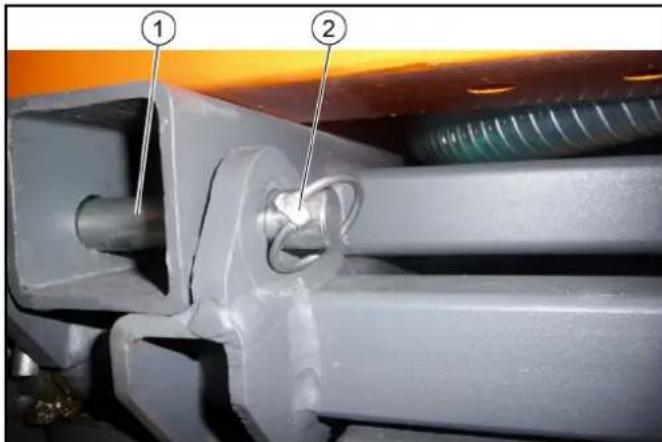

① Μπουλόνι ασφάλισης (2x)
② Συνδετήρας ασφάλισης (2x)
8. Ασφαλίστε την πρόσθετη συσκευή αριστερά και δεξιά (το μπουλόνι ασφάλισης και ο συνδετήρας ασφάλισης περιλαμβάνονται στο πρόσθετο πλαίσιο).

Κατά την πρώτη συναρμολόγηση ή κατά την αλλαγή του οχήματος μεταφοράς πρέπει να ρυθμίζεται η στερέωση, βλ. κεφάλαιο 9.4.3 Ρύθμιση στερέωσης.

1. Εκτελέστε τις υδραυλικές και τις ηλεκτρικές συνδέσεις μετά την τοποθέτηση στο πίσω μέρος του οχήματος.

9.4.5 Αφαίρεση πρόσθετης συσκευής από το όχημα

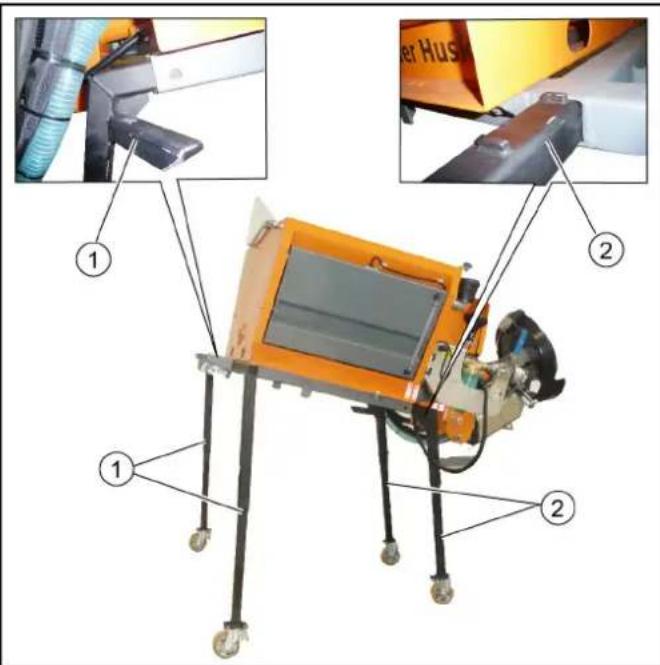

①Στήριγμα εμπρός
②Στήριγμα πίσω

1. Αφήστε εντελώς το πρόσθετο πλαίσιο.
2. Αποσυνδέστε τις υδραυλικές και τις ηλεκτρικές συνδέσεις πριν από την αφαίρεση.
3. Βγάλτε τα μπουλόνια ασφάλισης αριστερά και δεξιά.
4. Εισαγάγετε και τα δυο πίσω στηρίγματα μέχρι τέρμα.
5. Ανυψώστε το πρόσθετο πλαίσιο μέχρι να μπορούν να εισαχθούν τα μπροστινά στηρίγματα.
6. Επιβιβαστείτε και αφήστε εντελώς το πρόσθετο πλαίσιο.
7. Εισαγάγετε και τα βυο μπροστινά στηρίγματα μέχρι τέρμα.
8. Αφήστε το πρόσθετο πλαίσιο.
9. Οδηγήστε προσεκτικά το όχημα.

9.5 Δυνατότητες προσάρτησης πίσω

9.5.1 Πλαίσιο υποδοχής πίσω

Αντίβαρα και ορισμένες πρόσθετες συσκευές μπορούν να προσαρτηθούν απευθείας στο πλαίσιο υποδοχής για πρόσθετες συσκευές.

1. Ωθήστε την πρόσθετη συσκευή στο πλαίσιο υποδοχής και ασφαλίστε τη με 2 μπουλόνια.

9.5.2 Κοτσαδόρος

ΠΡΟΣΟΧΗ

Κατά τη σύνδεση και την αποσύνδεση προσέξτε να μην υπάρχει κανείς στην επικίνδυνη περιοχή.

② Πρίζα για ρυμουλκούμενο

Υπόδειξη

Επιτρεπόμενο φορτίο στήριξης και φορτίο ρυμουλκούμενου, βλ. 16 Τεχνικά χαρακτηριστικά. Επιτρέπεται η σύνδεση μόνο ρυμουλκούμενων με διάταξη φρένου υπερτάχυνσης. Το φορτίο στήριξης εξαρτάται από τον κοτσαδόρο και τα ελαστικά.

10 Μεταφορά

10.1 Φόρτωση οχήματος

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού λόγω λανθασμένης μεταφοράς

Προσέξτε το βάρος του οχήματος. Οδηγήστε το όχημα αργά και προσεκτικά πάνω στο όχημα μεταφοράς.

ΠΡΟΣΟΧΗ

Πρόκληση ζημιών στο όχημα

Μην φορτώνετε το όχημα με το γερανό. Μην χρησιμοποιείτε περονοφόρο ανυψωτικό όχημα.

1. Οδηγήστε το όχημα με χαμηλή ταχύτητα πάνω στο όχημα μεταφοράς.

Υπόδειξη

Αν το όχημα δεν είναι έτοιμο για οδήγηση, βλέπε κεφάλαιο 10.2 Ρυμούλκηση οχήματος.

10.1.1 Τοποθέτηση ασφάλειας μεταφοράς στον αρθρωτό σύνδεσμο

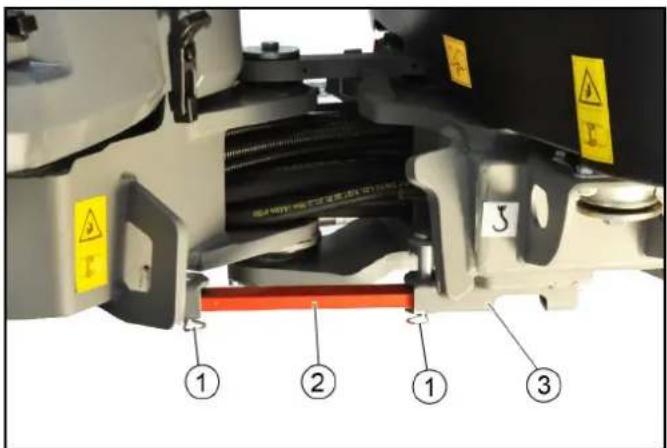

① Μπουλόνια με κοπίλια ασφάλισης

②Ασφάλεια μεταφοράς

③ Υποδοχή ασφάλειας μεταφοράς

1. Αφαιρέστε τις κοπίλιες ασφάλισης.
2. Αφαιρέστε και τα δύο μπουλόνια.
3. Τραβήξτε την ασφάλεια μεταφοράς από την υποδοχή.
4. Τοποθετήστε την ασφάλεια μεταφοράς.
5. Εισαγάγετε τα μπουλόνια.
6. Ασφαλίστε τα μπουλόνια με κοπίλιες ασφάλισης.

10.1.2Ασφάλιση οχήματος

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος ατυχήματος

Ασφαλίστε κατά τη μεταφορά το όχημα έναντι ολίσθησης.

1. Σταθμεύστε το όχημα.
2. Ασφαλίστε αμφίπλευρα το όχημα με ιμάντες σύσφιγξης στα σημεία στερέωσης που υποδεικνύονται.

10.2 Ρυμούλκηση οχήματος

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιών λόγω λανθασμένης ρυμούλκησης

Η ρυμούλκηση ενός οχήματος με υδροστατικό μηχανισμό κίνησης είναι δυνατή μόνο υπό περιορισμούς, συνήθως για λίγα μέτρα. Κατά συνέπεια, ρυμουλκήστε το όχημα μόνο ώσπου να το βγάλετε από την επικίνδυνη περιοχή της ρέουσας κυκλοφορίας και φροντίστε να υπάρξει δυνατότητα μεταφοράς.

Η ρυμούλκηση του οχήματος πρέπει να πραγματοποιείται μόνο με ταχύτητα βηματισμού.

Ξεκινήστε αργά και όχι απότομα.

Για τη ρυμούλκηση, στερεώστε το όχημα μόνο από τον κρίκο ρυμούλκησης (μπροστά) ή τον κοτσαδόρο (πίσω).

Κατά προτίμηση, χρησιμοποιήστε κατάλληλη ράβδο ρυμούλκησης.

1. Για να ρυμουλκήσετε το όχημα, πρέπει αρχικά να είναι λυμένοι οι υδραυλικοί κύλινδροι φρένων και να είναι ανοιχτές οι δύο βαλβίδες παράκαμψης.

10.2.1 Τοποθέτηση κρίκου ρυμούλκησης

Υπόδειξη

Ο κρίκος ρυμούλκησης μαζί με το μπουλόνι ασφάλισης και την κοπίλια ασφάλισης βρίσκονται στην καμπίνα του οδηγού.

Για οχήματα χωρίς έγκριση τύπου ΕΚ, δεν περιλαμβάνεται στον παραδοτέο εξοπλισμό, αλλά μπορεί να παραγγελθεί ως παρελκόμενο (αριθμός παραγγελίας 2.852-220.0).

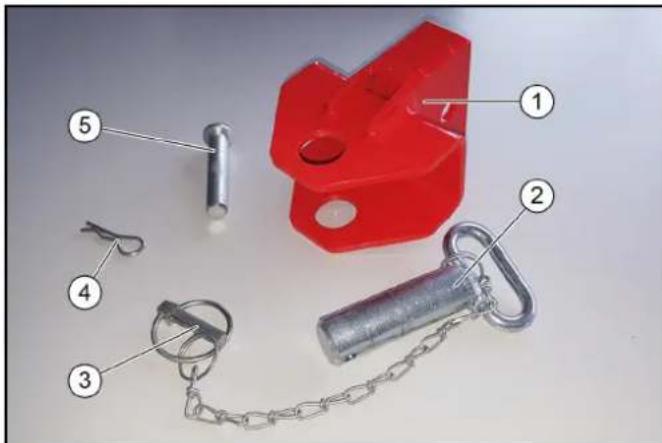

①Κρίκος ρυμούλκησης
②Μπουλόνια ασφάλισης
③Κοπίλια ασφάλισης
④ Κοπίλια ασφάλισης για μπουλόνι
⑤Μπουλόνι

1. Αφαιρέστε τον κρίκο ρυμούλκησης από την καμπίνα του οδηγού.

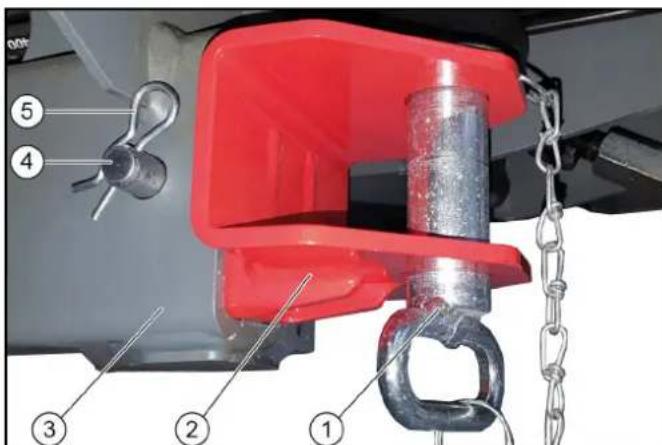

① Μπουλόνι ασφάλισης με κοπίλια ασφάλισης
②Κρίκος ρυμούλκησης
③Πλαίσιο οχήματος
④Μπουλόνι
⑤Κοπίλια ασφάλισης

1. Τοποθετήστε τον κρίκο ρυμούλκησης μπροστά στο δεξιό πλαίσιο οχήματος.

2. Εισαγάγετε το μπουλόνι ασφάλισης στον κρίκο ρυμούλκησης και ασφαλίστε το με κοπίλια ασφάλισης.

10.2.2Λύσιμο του υδραυλικού κυλίνδρου φρένου

Τα περικόχλια για το λύσιμο του κυλίνδρου φρένου βρίσκονται αριστερά και δεξιά της άρθρωσης.

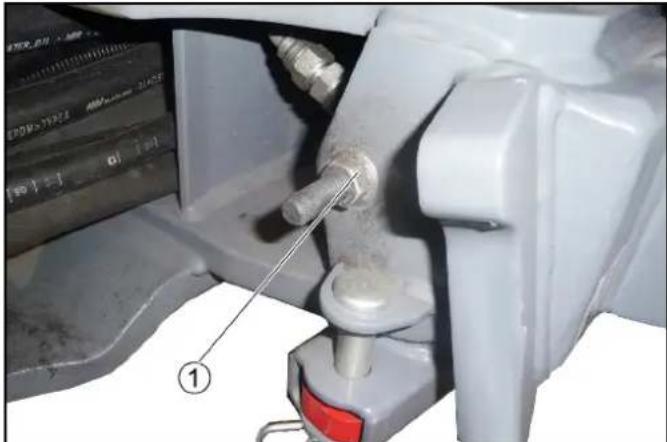

① Υδραυλικός κύλινδρος φρένου

1. Λύστε το παξιμάδι του υδραυλικού κυλίνδρου φρένου αριστερά και δεξιά.

10.2.3Ανοιγμα των βαλβίδων παράκαμψης

Οι βαλβίδες παράκαμψης βρίσκονται στο κάτω μέρος, στο πρόσθιο τμήμα της πίσω πλευράς.

1. Ξεβιδώστε τις βαλβίδες παράκαμψης κατά 3 περιστροφές (SW 24 mm).
2. Στερεώστε το σχοινί ρυμούλκησης στον κρίκο ρυμούλκησης μπροστά ή πίσω.
3. Τραβήξτε αργά το όχημα στο όχημα μεταφοράς.
4. Μετά τη ρυμούλκηση, σφίξτε ξανά τα περικόχλια του κυλίνδρου φρένου (ροπή σύσφιξης 70 Nm) και σφίξτε τις βαλβίδες παράκαμψης.

11 Αποθήκευση

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού και πρόκλησης ζημιάς

Προσέξτε το βάρος του μηχανήματος.

1. Αλλάξτε το λάδι κινητήρα και το φίλτρο λαδιού κινητήρα.
2. Σε περίπτωση αναμενόμενου παγετού ελέγξτε ότι υπάρχει αρκετό αντιψυκτικό μέσο στο ψυκτικό υγρό.
3. Καθαρίστε το όχημα εσωτερικά και εξωτερικά.
4. Τοποθετήστε το όχημα σε προστατευμένο, επίπεδο και στεγνό μέρος.
5. Στρέψτε το κλειδί της μίζας στη θέση "Στοπ".
   6.Απενεργοποιήστε το γενικό διακόπτη.
6. Такáρετε το όχημα σε αποθήκευση για χρονικό διάστημα πάνω από ένα μήνα.
7. Αποσυνδέστε την μπαταρία.
8. Φορτίζετε τις μπαταρίες σε διαστήματα των 2 μηνών.

12 Φροντίδα και συντήρηση

12.1 Γενικές υποδείξεις ασφαλείας

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Θανατηφόρος κίνδυνος λόγω ροής κυκλοφορίας

Πριν από εργασίες συντήρησης ή επισκευής, βγάλτε το όχημα από την επικίνδυνη περιοχή της ρέουσας κυκλοφορίας και φορέστε προειδοποιητικό γιλέκο.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος σύνθλιψης

Όταν εργάζεστε κάτω από ανυψωμένες πρόσθετες συσκευές, ασφαλίζετε πάντα μηχανικά τις πρόσθετες συσκευές (στήριξη από κάτω).

⚠️ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού και πρόκλησης ζημιών

Παραμένετε μακριά από την περιοχή του μηχανισμού κίνησης. Προσέξετε το χρόνο πρόσθετης λειτουργίας του κινητήρα κατά τη στάθμευση (3-4 δευτερόλεπτα). Πριν από την εκτέλεση εργασιών στο ηλεκτρικό σύστημα αποσυνδέστε την μπαταρία.

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού από την ακούσια ενεργοποίηση του οχήματος

Πριν καθαρίσετε και συντηρήσετε το όχημα, αντικαταστήσετε εξαρτήματα ή πραγματοποιήσετε αλλαγή σε άλλη λειτουργία, απενεργοποιήστε το όχημα και αφαιρέστε το κλειδί μίζας.

ΔΠΡΟΣΟΧΗ

Κίνδυνος εγκαύματος από καυτές επιφάνειες και υλικά λειτουργίας

Αφήστε το όχημα να κρυώσει επαρκώς πριν από όλες τις εργασίες συντήρησης και επισκευής.

ΠΡΟΣΟΧΗ

Μην αφήνετε να καταλήξουν στο περιβάλλον υγρά, όπως λάδι κινητήρα, υδραυλικό λάδι, υγρό φρένων, ντίζελ ή ψυκτικό υγρό. Απορρίπτετε αυτά τα υγρά με περιβαλλοντικώς ορθό τρόπο.

ΠΡΟΣΟΧΗ

Εργασίες επισκευής επιτρέπεται να εκτελούνται μόνο από εγκεκριμένα τμήματα εξυπηρέτησης πελατών ή από ειδικούς τεχνικούς αυτού του τομέα που έχουν εξοικειωθεί με όλες τις σχετικές προδιαγραφές ασφαλείας. Δεν επιτρέπονται εργασίες συγκόλλησης στο όχημα ή το πλαίσιο του οχήματος.

12.2 Ένδειξη σέρβις

Η ένδειξη σέρβις ανάβει όταν πρέπει να εκτελεστεί η αντίστοιχη συντήρηση.

Η ένδειξη σέρβις αναβοσβήνει στην οθόνη:

• Την πρώτη φορά μετά από 50 ώρες λειτουργίας, όταν πρέπει να πραγματοποιηθεί η πρώτη επιθεώρηση.
• Επόμενο σέρβις μετά από 250 ώρες λειτουργίας.
• Στη συνέχεια ανά 500 ώρες λειτουργίας.

Υπόδειξη

Η ένδειξη σέρβις πρέπει να μηδενιστεί από την εξυπηρέτηση πελατών.

12.3 Προθεσμίες συντήρησης

Υπόδειξη

Προκειμένου να διατηρηθεί σε ισχύ το δικαίωμα εγγύησης, όλες οι εργασίες σέρβις και συντήρησης πρέπει να εκτελούνται κατά τη διάρκεια του χρόνου εγγύησης από το εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών της Kärcher, σύμφωνα με το βιβλίο ελέγχων.

• Καθημερινά πριν από την έναρξη λειτουργίας, βλέπε κεφάλαιο 7.2 Έλεγχος ασφαλείας.
• Μετά την πλύση του οχήματος λιπάνετε όλα τα ρουλεμάν.
• Εκτελέστε, αν χρειάζεται, τον έλεγχο ασφαλείας σύμφωνα με τις κατά τόπο ισχύουσες προδιαγραφές, μέσω της εξυπηρέτησης πελατών.
• Τα διαστήματα για εργασίες ελέγχου και συντήρησης από τον πελάτη αναφέρονται στον ακόλουθο πίνακα. Περαιτέρω εργασίες συντήρησης πρέπει να εκτελούνται από την εξυπηρέτηση πελατών μετά από 250, 500 (ετησίως), 1000, 1500 ή 2000 ώρες λειτουργίας σύμφωνα με τη λίστα επιθεώρησης. Επικοινωνήστε έγκαιρα με την εξυπηρέτηση πελατών.

12.4 Σχέδιο συντήρησης οχήματος (από τον πελάτη)

Θέση	Συγκρότημα Εργασία Καθημερι	νά	Κάθε εβδομάδα	ανά 500 ώρες ή ετησίως*
1	Φίλτρο σκόνης καμπίναςΕλέγξτε για ρύπους.Καθαρίστε ή αντικαταστήστε τυχόν βρώμικο φίλτρο σκόνης.		X (ανάλογα με τις περιβαλλοντικές συνθήκες)	X
	Αντικατάσταση			X (αν χρειάζεται, νωρίτερα)
2	Σύστημα διεύθυνσηςΟπτικός έλεγχος			X
	Ελέγξτε τα ρουλεμάν του κυλίνδρου διεύθυνσης για τζόγο.			X
3	Δοχείο διαστολής ψυκτικού υγρούΕλέγξτε τη στάθμη του ψυκτικού μέσου.			X
	Ελέγξτε την αναλογία μείγματος νερού / αντιψυκτικού μέσου.			X
4	Τραπεζοειδής ιμάνταςΕλέγξτε την τάση.		X	X
5	Βιδωτές συνδέσειςΕλέγξτε οπτικά, αν χρειάζεται σφίξτε.		X	X

Θέση	Συγκρότημα	Εργασία	Καθημερινά	Κάθε εβδομάδα	ανά 500 ώρες ή ετησίως*
6	Φίλτρο αέρα κινητήρα	Ελέγξτε για ρύπους. Καθαρίστε ή αντικαταστήστε τυχόν βρώμικο φίλτρο αέρα κινητήρα.		X
		Αντικατάσταση			X (αν χρειάζεται, νωρίτερα)
7	Λάδι κινητήρα	Ελέγξτε τη στάθμη λαδιού πριν από την έναρξη της οδήγησης.	X
		Αντικατάσταση X
8	Φίλτρο λαδιού κινητήρα	Αντικατάσταση			X
9	Δεξαμενή υδραυλικού λαδιού	Ελέγξτε τη στάθμη του υδραυλικού λαδιού.	X		X
10 Σύνδεσμοι υδραυλικού συστήματος και συνδέσεις	Ελέγξτε για διαρροές.	X
11	Μπαταρία	Ελέγξτε την μπαταρία ως προς την τάση, τη σταθερή έδραση και τη στεγανότητα.		X	X
		Ελέγξτε τη στάθμη και την πυκνότητα του ηλεκτρολύτη στις κυψέλες (μόνο για μπαταρίες ελάχιστης συντήρησης).		X	X
		Ελέγχετε τους πόλους των μπαταριών για οξείδωση, αν χρειάζεται, τους βουρτσίζετε και τους γρασάρετε με γράσο πόλων. Προσέξτε τη σταθερή στερέωση των καλωδίων σύνδεσης.			X
12	Σύστημα εξάτμισης	Ελέγξτε την κατάσταση και τη σταθερή έδραση των στοιχείων σύνδεσης.		X	X
		Ελέγξτε οπτικά την εγκατάσταση καυσαερίων για σχηματισμό ρωγμών και έλλειψη στεγανότητας.		X	X
13	Φρένο στάθμευσης	Έλεγχος λειτουργίας και ρύθμισης		X	X
14	Ψυγείο	Ελέγξτε οπτικά το ψυγείο ψυκτικού υγρού κινητήρα, αέρα υπερπλήρωσης και υδραυλικού λαδιού για ζημιές, σταθερή έδραση, στεγανότητα και ρύπους, ενδεχ. καθαρίστε.	X		X
		Ελέγξτε τη στάθμη του ψυκτικού μέσου. Ελέγξτε την αναλογία μείγματος νερού / ψυκτικού υγρού.	X		X
		Ελέγξτε τους εύκαμπτους σωλήνες ψυκτικού υγρού για στεγανότητα και ζημιές.		X	X
15	Ελαστικά	Ελέγξτε την κατάσταση και την πίεση πλήρωσης.	X		X
16	Δοχείο νερού πλύσης	Ελέγξτε τη στάθμη πλήρωσης.	X		X
17	Φωτισμός και κόρνα	Ελέγξτε τη λειτουργία.	X		X
18 Μανάδα κλιματισμού / θέρμανση	Ελέγξτε τη λειτουργία και τη στεγανότητα. Απολυμάνετε τον εξατμιστή του συστήματος κλιματισμού.				X
19 Προειδοποιητικό αυτοκόλλητο	Ελέγξτε την αναγνωσιμότητα, αντικαταστήστε αν χρειάζεται.				X
20	Καπτάκια προστασίας από τη σκόνη και καλύμματα υδραυλικού συστήματος	Ελέγξτε, αντικαταστήστε τυχόν απόντα ή κατεστραμμένα.			X
21	Εύκαμπτοι σωλήνες και σφιγκτήρες	Ελέγξτε οπτικά όλες τις υδραυλικές συνδέσεις για σωστή έδραση και στεγανότητα.		X	X
22	Αγωγοί καυσίμου και συνδέσεις	Ελέγξτε για διαρροές.	X		X

Θέση	Συγκρότημα Εργασία Καθημερι	νά	Κάθε εβδομάδα	ανά 500 ώρες ή ετησίως*
23	Ντίζες Bowden και κινούμενα μέρη	Ελέγξτε ως προς την ευκινησία.		X
24	Ηλεκτρογεννήτρια	Καθαρίστε (όχι με συσκευή καθαρισμού υψηλής πίεσης)		X
25	Ηλεκτρικοί αγωγοί	Ελέγξτε για ζημιές.		X
26	Ρουλεμάν / θέσεις λίπανσης	Λίπανση, βλέπε κεφάλαιο 12.5 Σχέδιο λίπανσης	X

* óποιο προκύψει πρώτο

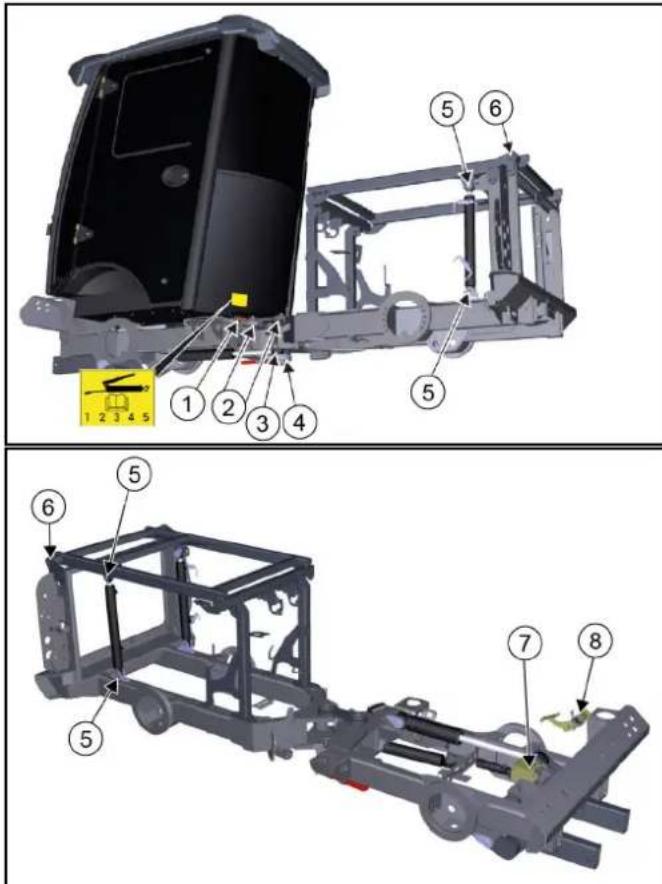

12.5 Σχέδιο λίπανσης

	Σημείο λίπανσης	Αριθμός	Χρονικό διάστημα
1	Κεντρική γραμμή λίπανσης για• Περιστρεφόμενο ρουλεμάν• Παλινδρομικός κύλινδρος πρόσθιου αναβατορίου• Μπροστινό ρουλεμάν κυλίνδρου διεύθυνσης	1	καθημερινά
2	Αρθρωτός σύνδεσμος στο μέσο του οχήματος	2	καθημερινά
3	Κύλινδρος διεύθυνσης	2	καθημερινά
4	Κάτω έδρανο άρθρωσης	1	καθημερινά
5	Παλινδρομικός κύλινδρος πλατφόρμας ανύψωσης	4	ανά 25 h
6	Περιστρεφόμενο ρουλεμάν πλατφόρμας ανύψωσης	2	καθημερινά
7	Πεντάλ οδήγησης	1	ανά 100 h

	Σημείο λίπανσης	Αριθμός	Χρονικό διάστημα
8	Μοχλός μετακίνησης πεντάλ φρένου	1	ανά 100 h

1 Χρησιμοποιήστε γράσο πολλαπλών χρήσεων καλής ποιότητας.
2 Λιπάνετε το γρασαδοράκι σύμφωνα με τα διαστήματα λίπανσης (πίνακας) με το γρασαδόρο.
3 Διατηρείτε τον τραπεζοειδή ιμάντα καθαρό και χωρίς γράσα.

12.6 Προετοιμασία εργασιών συντήρησης

1. Σταθμεύστε το όχημα σε μια επίπεδη επιφάνεια.
2. Ρυθμίστε τον αριθμό στροφών του κινητήρα στο ρελαντί.
3. Απενεργοποιήστε τη μίζα και αφαιρέστε το κλειδί μίζας.
4. Ασφαλίστε το όχημα έναντι κύλισης.
5. Ρυθμίστε το γενικό διακόπτη στη θέση "0".

12.7 Εργασίες συντήρησης

12.7.1Ανύψωση πρόσθετου πλαισίου

Υπόδειξη

Το ανυψωμένο πλαίσιο πρόσδεσης ασφαλίζεται αυτόματα από την πλευρά του οχήματος με ειδική βαλβίδα. Χειροκίνητη ασφάλεια δεν είναι απαραίτητη.

1. Ρυθμίστε τη βαλβίδα εναλλαγής στη θέση Πρόσθετο πλαίσιο.
2. Ανεβάστε τελείως το πρόσθετο πλαίσιο.

12.7.2Επενδύσεις / καλύμματα

⚠️ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος εγκαύματος από καυτές επιφάνειες

Αφήστε το όχημα να κρυώσει επαρκώς πριν από την αφαίρεση των επενδύσεων / καλυμμάτων.

Υπόδειξη

Για να εκτελέσετε διάφορες εργασίες συντήρησης, πρέπει να αφαιρέσετε επενδύσεις / καλύμματα.

12.7.3Πλευρικά καλύμματα

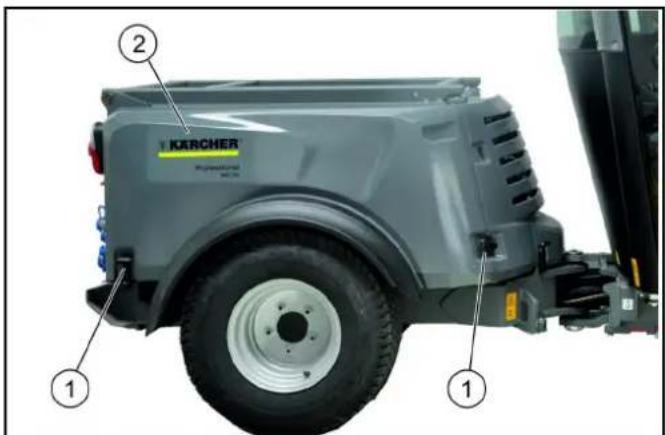

KARCHER ① ② ①

① Ασφάλεια πλευρικού καλύμματος

②Πλευρικό κάλυμμα

Αφαίρεση πλευρικού καλύμματος:

1 Ανοίξτε τις δύο ασφάλειες.
2 Ανασηκώστε το πλευρικό κάλυμμα και βγάλτε το στο πλάι.

Τοποθέτηση πλευρικού καλύμματος:

1 Εισαγάγετε από το πλάι το πλευρικό κάλυμμα.
2 Αναρτήστε το πλευρικό κάλυμμα στο επάνω άκρο της εγκοπής συγκράτησης.
3 Σπρώξτε το πλευρικό κάλυμμα στη σωστή θέση και στερεώστε το με τις ασφάλειες.

12.7.4Μπροστινό κάλυμμα

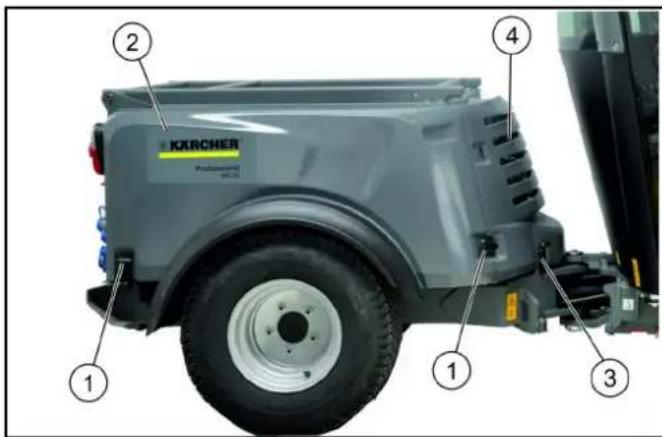

KKRCHIER 1 2 3 4

① Ασφάλεια πλευρικού καλύμματος
②Πλευρικό κάλυμμα
③ Ασφάλεια μπροστινού καλύμματος
④Μπροστινό κάλυμμα

Αφαίρεση μπροστινού καλύμματος:

1 Αφαιρέστε τα δύο πλευρικά καλύμματα.
2 Ανοίξτε την αριστερή και τη δεξιά ασφάλεια της μπροστινής επένδυσης.
3 Σηκώστε και αφαιρέστε το μπροστινό κάλυμμα.

Τοποθέτηση μπροστινού καλύμματος:

1 Αναρτήστε το μπροστινό κάλυμμα και στερεώστε το με τις δύο ασφάλειες.
2 Τοποθετήστε τα δύο πλευρικά καλύμματα.

12.7.5 Προστατευτική σχάρα ψυγείου

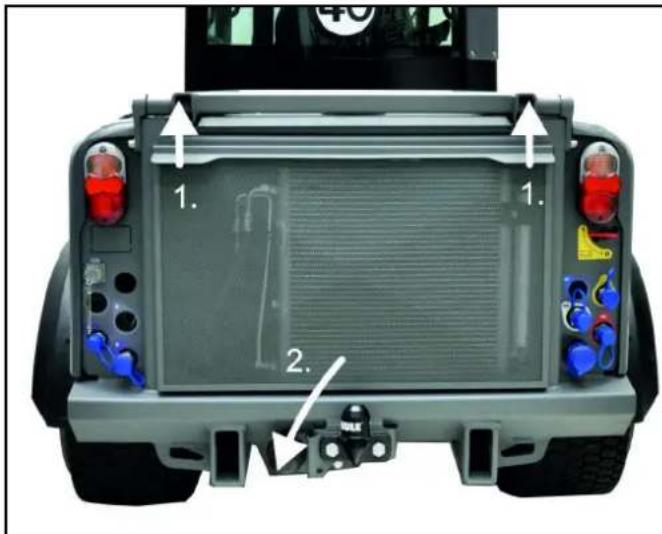

1. 1. 2.

Αφαίρεση της προστατευτικής σχάρας ψυγείου:

1 Ανυψώστε ψηλά την προστατευτική σχάρα ψυγείου.
2 Μετακινήστε και αφαιρέστε το κάτω τμήμα

3 Αφαιρέστε προς τα κάτω την προστατευτική σχάρα ψυγείου.

Τοποθέτηση της προστατευτικής σχάρας ψυγείου:

1 Ασφαλίστε στο κάτω μέρος την προστατευτική σχάρα ψυγείου και κλείστε την από το επάνω μέρος.

12.7.6Αφαίρεση / τοποθέτηση της μπαταρίας

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού

Κατά τις εργασίες στις μπαταρίες τηρείτε τους κανονισμούς ασφαλείας.

Κατά την αφαίρεση της μπαταρίας αποσυνδέστε πρώτα τον αρνητικό πόλο.

Προστατεύετε τους πόλους της μπαταρίας και τους ακροδέκτες πόλων προστατεύονται με επαρκή ποσότητα γράσου προστασίας πόλων.

Αφαίρεση της μπαταρίας

1. Τραβήξτε το καπάκι από τους ακροδέκτες πόλων.
2. Λύστε τον ακροδέκτη πόλου (μαύρο καλώδιο) στον αρνητικό πόλο (-).
3. Λύστε τον ακροδέκτη πόλου (κόκκινο καλώδιο) στο θετικό πόλο (+).
4. Ξεβιδώστε τη βάση στήριξης στο κάτω μέρος της μπαταρίας.
5. Αφαιρέστε τη μπαταρία από την υποδοχή.

Τοποθετήστε τη μπαταρία

1. Τοποθετήστε την μπαταρία στη βάση στήριξης μπαταρίας.
2. Βιδώστε τη βάση στήριξης στο κάτω μέρος της μπαταρίας.
3. Συνδέστε τον ακροδέκτη πόλου (κόκκινο καλώδιο) στο θετικό πόλο (+).
4. Συνδέστε τον ακροδέκτη πόλου (μαύρο καλώδιο) στον αρνητικό πόλο (-).
5. Τοποθετήστε τα καπάκια κάλυψης στους ακροδέκτες πόλων.

12.7.7Φόρτιση μπαταρίας

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού

Φορτίζετε τις μπαταρίες μόνο με κατάλληλο φορτιστή.

Λαμβάνετε υπόψη και ακολουθείτε τις οδηγίες χρήσης του κατασκευαστή του φορτιστή.

Κατά τις εργασίες στις μπαταρίες τηρείτε τους κανονισμούς ασφαλείας.

1. Αποσυνδέστε τον αρνητικό πόλο της μπαταρίας.
2. Συνδέστε το φορτιστή στη μπαταρία.
3. Συνδέστε το βύσμα δικτύου και ενεργοποιήστε το φορτιστή.
4. Φορτίστε την μπαταρία με το χαμηλότερο δυνατό ρεύμα φόρτισης.
5. Μετά τη φόρτιση αποσυνδέστε πρώτα το φορτιστή από το δίκτυο και στη συνέχεια από την μπαταρία.

12.7.8Αντικατάσταση τροχού

ΔΚΙΝΔΥΝΟΣ

Θανατηφόρος κίνδυνος λόγω ροής κυκλοφορίας

Πριν από εργασίες επισκευής, μετακινήστε το όχημα από την επικίνδυνη περιοχή της ροής κυκλοφορίας.

Ενεργοποιήστε το σύστημα φώτων αλάρμ.

Τοποθετήστε το προειδοποιητικό τρίγωνο.

Φοράτε προειδοποιητική ενδυμασία.

ΔΠΡΟΣΟΧΗ

Κίνδυνος ατυχήματος

Βεβαιωθείτε ότι το υπέδαφος είναι επίπεδο και σταθερό. Χρησιμοποιήστε ενδεχομένως μια σταθερή βάση μεγάλης επιφάνειας για το γρύλο.

ΠΡΟΣΟΧΗ

Πραγματοποιήστε την αντικατάσταση τροχού μόνο αν είστε εξοικειωμένοι με τις απαραίτητες ενέργειες για την αντικατάσταση του τροχού. Διαφορετικά, ζητήστε βοήθεια από ειδικούς.

Χρησιμοποιήστε μόνο κατάλληλο εργαλείο χωρίς ζημιές για την αντικατάσταση του τροχού.

Χρησιμοποιήστε έναν κατάλληλο γρύλο του εμπορίου.

1. Σταθμεύστε το όχημα σε μια επίπεδη επιφάνεια με σταθερό υπέδαφος.

2. Ενεργοποιήστε το φρένο ακινητοποίησης και επιπλέον ασφαλίστε το όχημα έναντι κύλισης.

3. Ασφαλίστε τον αρθρωτό σύνδεσμο.

4. Αφαιρέστε το κλειδί μίζας.

5. Λύστε τα παξιμάδια τροχού με κατάλληλο εργαλείο κατά περ. 1 περιστροφή.

6. Τοποθετήστε το γρύλο στο (επισημασμένο με το αντίστοιχο σύμβολο) σημείο στήριξης του μπροστινού ή του πίσω τροχού και ανυψώστε το όχημα.

7. Στηρίξτε επιπλέον το όχημα με σφήνες.

8. Ξεβιδώστε τα παξιμάδια του τροχού.

9. Αφαιρέστε τον τροχό.

10.Καθαρίστε τα βρώμικα παξιμάδια τροχού και μπουζόνια.

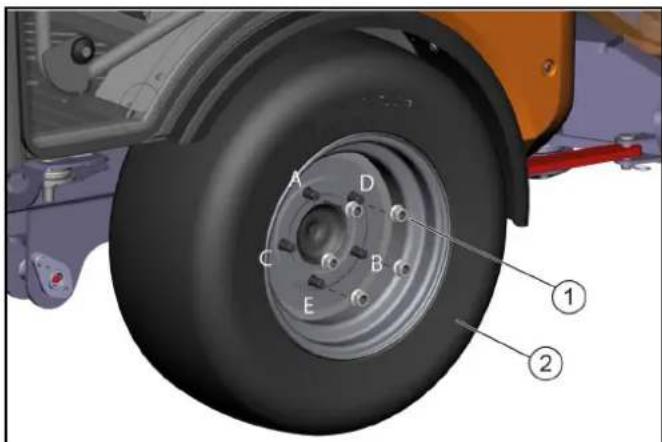

1. Τοποθετήστε καινούργιο τροχό και βιδώστε όλα τα παξιμάδια τροχού ως το τέρμα, χωρίς να τα σφίξετε.

2. Σφίξτε σταδιακά τα παξιμάδια τροχού με τη σειρά που υποδεικνύεται (Α - Ε).

3. Στη συνέχεια σφίξτε τα παξιμάδια τροχού με τη σειρά που υποδεικνύεται με ένα δυναμόκλειδο που λειτουργεί απρόσκοπτα με 180 Nm.

4. Τραβήξτε τις σφήνες προς τα έξω και χαμηλώστε το όχημα με γρύλο αυτοκινήτου.

12.7.9'Ελεγχος στάθμης λαδιού κινητήρα

ΔΠΡΟΣΟΧΗ

Κίνδυνος εγκαυμάτων

Αφήστε το όχημα να κρυώσει μέχρι να μην υπάρχει πλέον κίνδυνος εγκαύματος.

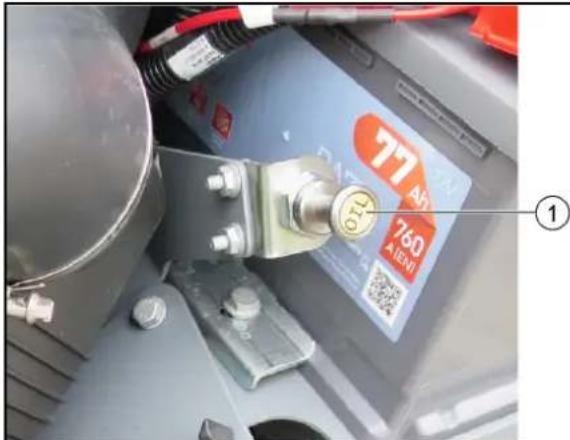

77 AR 760 MHz ①

① Δείκτης στάθμης λαδιού

1. Σταθμεύστε το όχημα σε μια επίπεδη επιφάνεια.
2. Απενεργοποιήστε τη μίζα και αφαιρέστε το κλειδί μίζας.
3. Αφαιρέστε το δεξιό πλευρικό κάλυμμα.

4. Τραβήξτε έξω τη ράβδο μέτρησης στάθμης λαδιού.

5. Καθαρίστε τη ράβδο μέτρησης στάθμης λαδιού και εισάγετέ την.

6. Τραβήξτε έξω τη ράβδο μέτρησης στάθμης λαδιού

7. Διαβάστε τη στάθμη λαδιού στη ράβδο μέτρησης στάθμης λαδιού.

Αν η στάθμη λαδιού βρίσκεται κάτω από το σημάδι ελάχιστης στάθμης (MIN), συμπληρώστε λάδι κινητήρα.

12.7.10Συμπλήρωση λαδιού κινητήρα

ΔΠΡΟΣΟΧΗ

Κίνδυνος εγκαυμάτων

Αφήστε το όχημα να κρυώσει μέχρι να μην υπάρχει πλέον κίνδυνος εγκαύματος.

ΔΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιάς

Η πολύ υψηλή στάθμη λαδιού οδηγεί σε ζημιές στον κινητήρα. Αν η στάθμη λαδιού ξεπεράσει το πάνω σημάδι του δείκτη λαδιού, πρέπει να αφαιρεθεί λάδι μέχρι να επιτευχθεί η σωστή στάθμη.

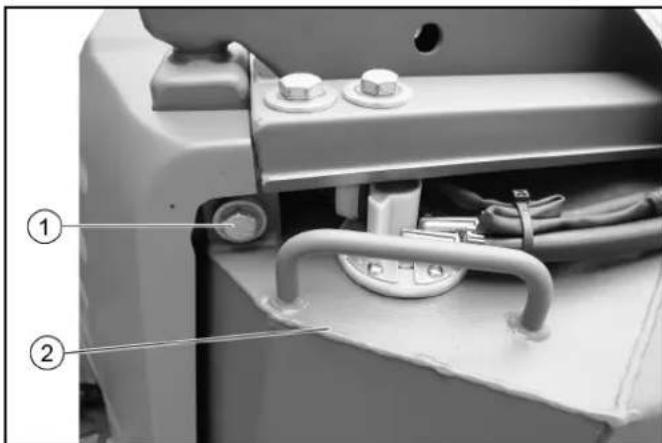

① Βίδα δεξαμενής καυσίμου

② Δεξαμενή καυσίμου με λαβή

1. Αφαιρέστε το αριστερό πλευρικό κάλυμμα.
2. Ξεβιδώστε τη βίδα της δεξαμενής καυσίμου.
3. Τραβήξε τη δεξαμενή καυσίμου προς τα έξω από τη λαβή.

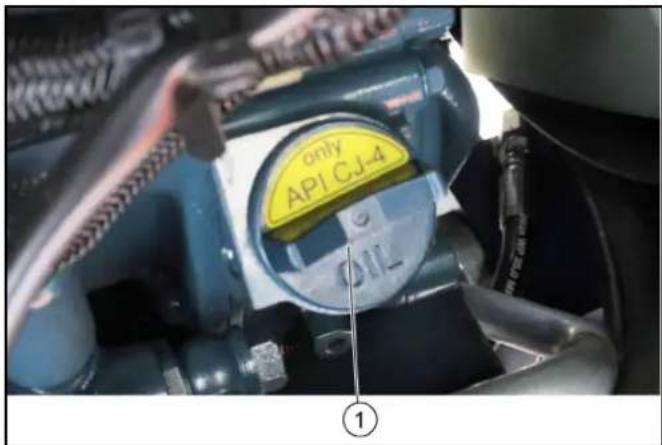

① Κάλυμμα πλήρωσης λαδιού
4. Αφαιρέστε το πώμα πλήρωσης λαδιού.
5. Συμπληρώστε λάδι κινητήρα. Προδιαγραφές για το λάδι κινητήρα, βλ. κεφάλαιο . Μην γεμίζετε με λάδι κινητήρα πάνω από την ένδειξη "MAX".
6. Ελέγξτε τη στάθμη λαδιού κινητήρα μετά από 5 λεπτά. Αν χρειάζεται, συμπληρώστε λάδι κινητήρα.

12.7.11Αντικατάσταση λαδιού και φίλτρου λαδιού κινητήρα

ΔKINDYNOΣ

Κίνδυνος εγκαύματος από καυτό λάδι κινητήρα

Αφήστε το όχημα να κριώσει μέχρι να μην υπάρχει πλέον κίνδυνος εγκαύματος από καυτό λάδι κινητήρα και φίλτρο λαδιού κινητήρα.

Υπόδειξη

Η εκροή του λαδιού κινητήρα είναι ευκολότερη όταν ο κινητήρας είναι ζεστός.

1. Σταθμεύστε το όχημα σε μια επίπεδη επιφάνεια.
2. Ετοιμάστε ένα δοχείο συλλογής για τουλάχιστον 10 λίτρα λάδι.
3. Απενεργοποιήστε τον κινητήρα.
4. Αφαιρέστε το πώμα πλήρωσης λαδιού.
5. Ξεβιδώστε τη βίδα εκροής λαδιού.
6. Αφήστε το λάδι κινητήρα να εκρεύσει.
7. Ξεβιδώστε το φίλτρο λαδιού κινητήρα.

8. Καθαρίστε την υποδοχή και τις στεγανοποιητικές επιφάνειες.

9. Επαλείψτε με λάδι τη φλάντζα του νέου φίλτρου λαδιού κινητήρα.

10.Βιδώστε το νέο φίλτρο λαδιού κινητήρα και σφίξτε το επαρκώς με το χέρι.

11.Αντικαταστήστε το στεγανοποιητικό δακτύλιο της βίδας εκροής λαδιού και σφίξτε τη βίδα εκροής λαδιού με 60 Nm.

1. Γεμίστε με λάδι κινητήρα. Ποσότητα πλήρωσης και είδος λαδιού, βλ. κεφάλαιο .

13.Κλείστε το πώμα πλήρωσης λαδιού.

14.Αφήστε τον κινητήρα να λειτουργήσει για περίπου 30 δευτερόλεπτα.

15.Περιμένετε τουλάχιστον 5 λεπτά.

16.Ελέγξτε τη στάθμη λαδιού του κινητήρα. Αν χρειάζεται, συμπληρώστε λάδι κινητήρα.

1. Έλεγχος στεγανότητας στεγανοποιητικού δακτυλίου και φίλτρου λαδιού κινητήρα.

18.Διαθέστε το χρησιμοποιημένο λάδι στο κατάλληλο σύστημα διαχείρισης απορριμμάτων (σημείο συλλογής).

12.7.12Εξαέρωση του συστήματος καύσιμου

Υπόδειξη

Εάν αδειάσει η δεξαμενή καυσίμου ή αντικατασταθεί το φίλτρο καυσίμου, πρέπει να γίνει εξαέρωση του συστήματος καυσίμου.

1. Βεβαιωθείτε ότι η δεξαμενή καυσίμου είναι γεμισμένη.
2. Περιστρέψτε το κλειδί μίζας για 2 έως 5 λεπτά στη θέση 1 μέχρι να λειτουργήσει αισθητά πιο σιγανά η αντλία καυσίμου.

12.7.13'Ελεγχος στάθμης υδραυλικού λαδιού και συμπλήρωση υδραυλικού λαδιού

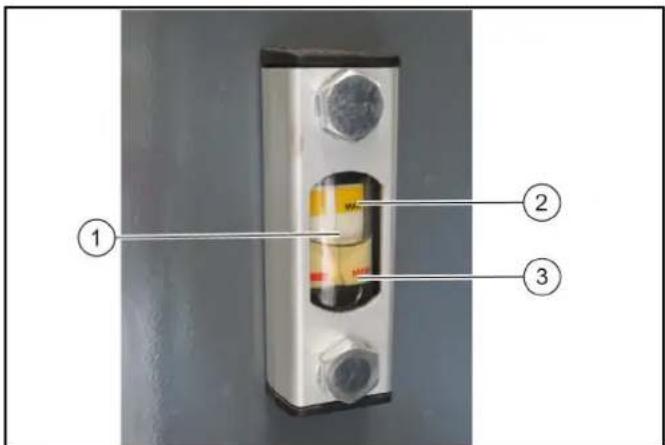

① Ένδειξη στάθμης υδραυλικού λαδιού

② Μέγιστη στάθμη υδραυλικού λαδιού

③ Ελάχιστη στάθμη υδραυλικού λαδιού

1. Ελέγξτε τη στάθμη του υδραυλικού λαδιού.

Υπόδειξη

Η στάθμη του υδραυλικού λαδιού πρέπει να βρίσκεται μεταξύ του σημαδιού μέγιστης (MAX) και του σημαδιού ελάχιστης (MIN) στάθμης.

1. Αν χρειάζεται, συμπληρώστε υδραυλικό λάδι.

Υπόδειξη

Το υδραυλικό λάδι που λείπει μπορεί να συμπληρωθεί με ένα ειδικό εργαλείο, το οποίο συνδέεται στο σύνδεσμο διαρροής του οχήματος. Αν χρειάζεται, ζητήστε τον κωδ. παραγγελίας από την Kärcher ή αναθέστε τη συμπλήρωση στην εξυπηρέτηση πελατών της Kärcher.

Είδος υδραυλικού λαδιού: βλέπε κεφάλαιο.

12.7.14'Ελεγχος στάθμης ψυκτικού μέσου και συμπλήρωση ψυκτικού μέσου

ΔΠΡΟΣΟΧΗ

Κίνδυνος εγκαύματος από καυτά δομικά εξαρτήματα

Μην αγγίζετε κανένα εξάρτημα του συστήματος ψύξης ενώ είναι ζεστός ο κινητήρας. Ανοίγετε το σύστημα ψύξης μόνο όταν ο κινητήρας είναι κρύος.

ΠΡΟΣΟΧΗ

Υλική ζημιά από λάθος ψυκτικό υγρό

Γεμίζετε με ψυκτικό υγρό μόνο με κρύο κινητήρα.

Χρησιμοποιείτε μείγμα νερού-αντιψυκτικού μέσου.

Μην ανακατεύετε το αντιψυκτικό μέσο.

Χρησιμοποιείτε μόνο αποσκληρυμένο ή αποσταγμένο νερό.

Ψυκτικό υγρό, βλέπε κεφάλαιο.

Υπόδειξη

Ελέγχετε τη στάθμη πλήρωσης με κρύο κινητήρα.

Όταν κινητήρας είναι ζεστός, η στάθμη του ψυκτικού μέσου μπορεί να είναι λίγο υψηλότερη από το επάνω σημάδι.

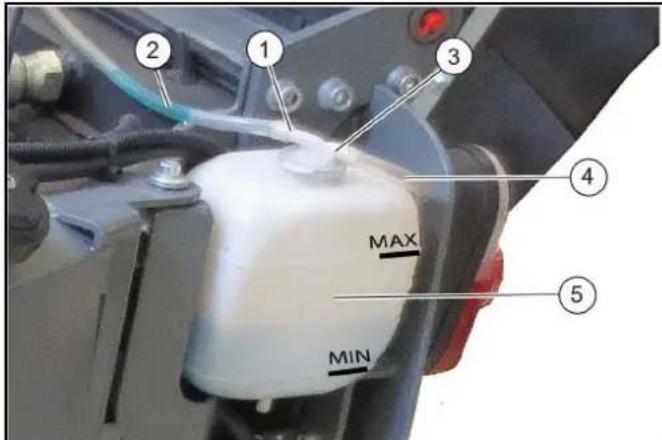

② Εύκαμπτος σωλήνας προς το ψυγείο
③ Πώμα δοχείου διαστολής
④ Εύκαμπτος σωλήνας εξαέρωσης
⑤ Ψυκτικό μέσο δοχείου διαστολής

1. Αφαιρέστε το αριστερό πλευρικό κάλυμμα12.7.3 Πλευρικά καλύμματα.
2. Ελέγξτε τη στάθμη πλήρωσης στο δοχείο διαστολής. Υπόδειξη

Η στάθμη λαδιού ψυκτικού μέσου πρέπει να βρίσκεται μεταξύ του σημαδιού μέγιστης (ΜΑΧ) και του σημαδιού ελάχιστης (ΜΙΝ) στάθμης.

1. Αν χρειάζεται, συμπληρώστε νέο ψυκτικό υγρό.
2. Ελέγξτε επιπλέον τη στάθμη πλήρωσης στο ψυγείο, βλέπε κεφάλαιο.
3. Αν το δοχείο διαστολής είναι τελείως άδειο, γεμίστε πρώτα το ψυγείο.

12.7.15Συμπλήρωση ψυκτικού υγρού στο ψυγείο ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού από νερό ψύξης που βρίσκεται υπό πίεση

Ξεβιδώστε το πώμα του ψυγείου μόνο όταν το σύστημα ψύξης έχει κρυώσει και δεν βρίσκεται πλέον υπό πίεση.

ΔΠΡΟΣΟΧΗ

Κίνδυνος εγκαύματος από καυτά δομικά εξαρτήματα

Μην αγγίζετε κανένα εξάρτημα του συστήματος ψύξης ενώ είναι ζεστός ο κινητήρας. Ανοίγετε το σύστημα ψύξης μόνο όταν ο κινητήρας είναι κρύος.

ΠΡΟΣΟΧΗ

Υλική ζημιά από λάθος ψυκτικό υγρό

Γεμίζετε με ψυκτικό υγρό μόνο με κρύο κινητήρα.

Χρησιμοποιείτε μείγμα νερού-αντιψυκτικού μέσου.

Μην ανακατεύετε το αντιψυκτικό μέσο.

Χρησιμοποιείτε μόνο αποσκληρυμένο ή αποσταγμένο νερό.

Ψυκτικό υγρό, βλέπε κεφάλαιο.

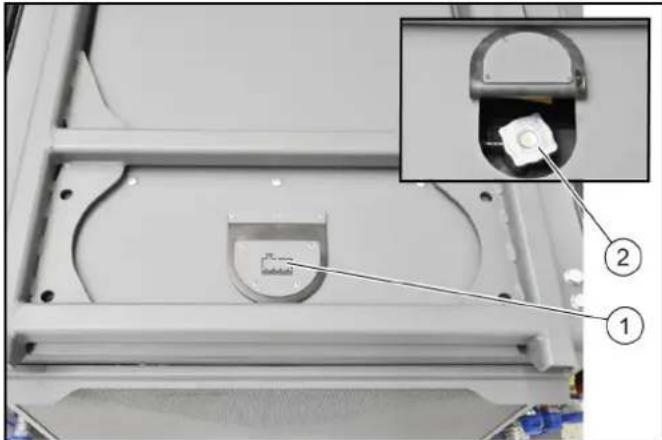

① Κάλυμμα πώματος ψυγείου
②Καπάκι ψυγείου

1. Ανοίξτε το κάλυμμα πώματος ψυγείου.
2. Γυρίστε το πώμα του ψυγείου κατά μία ασφάλιση για να απελευθερώσετε την πίεση από το ψυγείο.
3. Όταν το ψυγείο είναι χωρίς πίεση, ξεβιδώστε το πώμα του ψυγείου.
4. Γεμίστε αργά το ψυγείο μέχρι επάνω χωρίς φυσαλίδες ώσπου να εκρεύσει ψυκτικό μέσο από το δοχείο διαστολής.
5. Βιδώστε το πώμα του ψυγείου.
6. Συμπληρώστε ψυκτικό υγρό στο δοχείο διαστολής. Βλέπε κεφάλαιο 12.7.14 Έλεγχος στάθμης ψυκτικού μέσου και συμπλήρωση ψυκτικού μέσου.

12.7.16Καθαρισμός και αλλαγή φίλτρου αέρα MIC 70

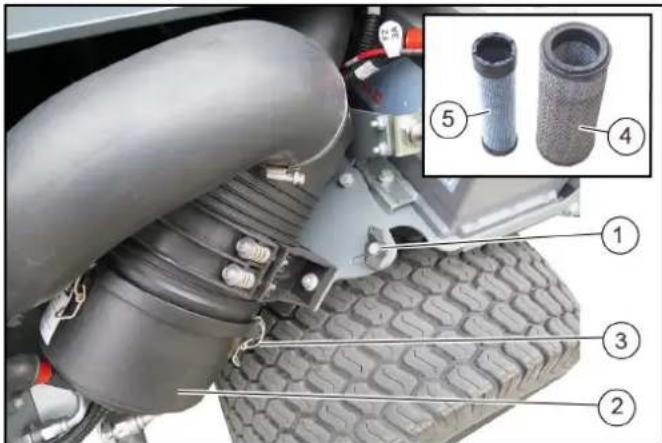

①Πεταλούδα
② Περίβλημα φίλτρου αέρα
③Ασφάλιση (3x)
④Φύσιγγα φίλτρου
⑤Φύσιγγα ασφαλείας

1. Αφαιρέστε το δεξιό πλευρικό κάλυμμα.
2. Λύστε την πεταλούδα, μην την ξεβιδώνετε.
3. Στρέψτε ολόκληρη τη μονάδα φίλτρου αέρα προς τα έξω μέχρι το τέρμα.
4. Σφίξτε την πεταλούδα.
5. Ανοίξτε τις ασφαλίσεις στο περίβλημα του φίλτρου αέρα.
6. Αφαιρέστε το περίβλημα του φίλτρου αέρα.
7. Αφαιρέστε τη φύσιγγα φίλτρου και τη φύσιγγα ασφαλείας.
8. Καθαρίστε εσωτερικά το περίβλημα φίλτρου αέρα.
9. Χτυπήστε τη φύσιγγα του φίλτρου σε μια σκληρή επιφάνεια για να καθαριστεί. Μην φυσήξτε τη φύσιγγα του φίλτρου με πεπιεσμένο αέρα.

10.Ελέγξτε τη φύσιγγα του φίλτρου και την επιφάνεια στεγανοποίησης ως προς καθαριότητα και ακεραιότητα. Αντικαταστήστε τη φύσιγγα φίλτρου, αν είναι πολύ λερωμένη ή έχει ζημιές.
11.Αντικαταστήστε τη φύσιγγα ασφαλείας. Μην επαναχρησιμοποιήσετε την παλιά φύσιγγα ασφαλείας.
12.Τοποθετήστε την καθαρισμένη φύσιγγα φίλτρου.
13. Τοποθετήστε το περίβλημα φίλτρου αέρα.
14.Κλείστε την ασφάλιση στο περίβλημα του φίλτρου αέρα.
15.Μετά τη συναρμολόγηση στρέψτε τη μονάδα του φίλτρου αέρα κομπλέ προς τα μέσα και σφίξτε με την πεταλούδα.
16.Τοποθετήστε το δεξιό πλευρικό κάλυμμα.

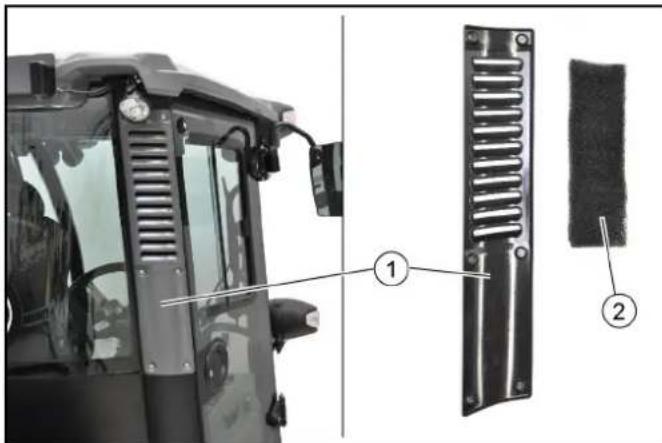

12.7.17Αντικατάσταση φίλτρου σκόνης της καμπίνας εξωτερικά

②Φίλτρο σκόνης Υπόδειξη

Φίλτρο λεπτόκοκκων ρύπων κατηγορία φίλτρου F8 (διαθέσιμο προαιρετικά)

1. Ξεβιδώστε 6 βίδες από το κάλυμμα.
2. Αφαιρέστε το κάλυμμα.
3. Αφαιρέστε το φίλτρο σκόνης.
4. Αν το φίλτρο σκόνης είναι ελαφρώς βρώμικο, φυσήξε το με πεπιεσμένο αέρα (μειωμένης πίεσης). Αν το φίλτρο σκόνης είναι πολύ βρώμικο, αντικαταστήστε το.
5. Τοποθετήστε καινούργιο ή καθαρισμένο φίλτρο.

12.7.18Αντικατάσταση φίλτρου σκόνης της καμπίνας εσωτερικά

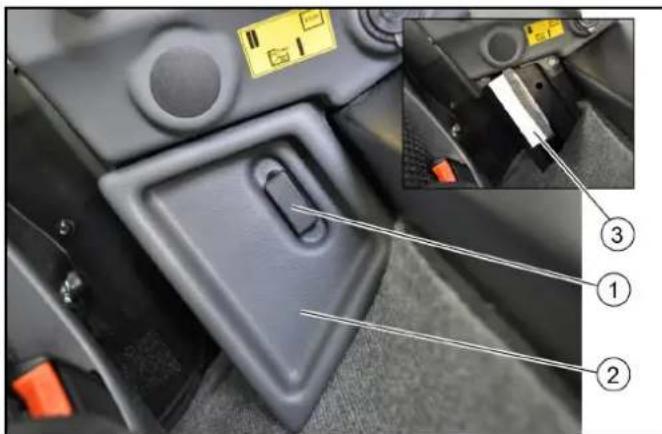

①Μοχλός ασφάλισης
②Κάλυμμα
③Φίλτρο σκόνης

Υπόδειξη

Φίλτρο λεπτόκοκκων ρύπων κατηγορία φίλτρου F8 (διαθέσιμο προαιρετικά)

1. Λύστε το μοχλό ασφάλισης.
2. Αφαιρέστε το κάλυμμα προς τα επάνω.
3. Αφαιρέστε το φίλτρο σκόνης.
4. Αντικαταστήστε το φίλτρο σκόνης.
   Ελέγξτε τη σωστή έδραση της φλάντζας και του φίλτρου σκόνης κατά την τοποθέτηση.
5. Τοποθετήστε το κάλυμμα.
6. Πατήστε το μοχλό ασφάλισης.

12.7.19Αντικατάσταση φίλτρου σκόνης πίσω από το κάθισμα οδηγού

①Κάθισμα οδηγού
②Φίλτρο σκόνης
③ Μοχλός αέρα ανακύκλωσης
1. Σπρώξτε τέρμα εμπρός το κάθισμα οδηγού.
2. Αφαιρέστε το φίλτρο σκόνης.
3. Αντικαταστήστε το φίλτρο σκόνης.
4. Σπρώξτε το κάθισμα του οδηγού προς τα πίσω.

12.8 Καθαρισμός

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και πρόκλησης ζημιών

Ασφαλίζετε πάντα το ανυψωμένο σύστημα ανατροπής.

1. Σταθμεύστε το όχημα σε μια επίπεδη επιφάνεια.
2. Απενεργοποιήστε τη μίζα και αφαιρέστε το κλειδί μίζας.
3. Ενεργοποιήστε το φρένο ακινητοποίησης.
4. Απενεργοποιήστε το γενικό διακόπτη.

12.8.1Καθαρισμός οχήματος

Καθαρίζετε το όχημα καθημερινά μετά το τέλος της εργασίας.

ΔΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιών από λανθασμένο καθαρισμό

Ο αρθρωτός σύνδεσμος, τα ελαστικά, οι θυρίδες ψύξης, οι εύκαμπτοι σωλήνες και οι βαλβίδες του υδραυλικού συστήματος, οι στεγανοποιήσεις, τα ηλεκτρικά και ηλεκτρονικά εξαρτήματα δεν επιτρέπεται να καθαρίζονται με συσκευή καθαρισμού υψηλής πίεσης.

Τηρείτε τις εκάστοτε προδιαγραφές ασφαλείας κατά τον καθαρισμό του οχήματος με συσκευή καθαρισμού υψηλής πίεσης.

Μην χρησιμοποιείτε καυστικά απορρυπαντικά.

Πλένετε το όχημα μόνο με απενεργοποιημένο κινητήρα, για την προστασία του φίλτρου αέρα.

1. Για να αποτρέψετε τον κίνδυνο πυρκαγιάς, ελέγξτε το όχημα για έξοδο λαδιού ή καισίμου. Αναθέστε τη διόρθωση διαρροών στην εξυπηρέτηση πελατών.
2. Για να αποτρέψετε τον κίνδυνο πυρκαγιάς, καθαρίστε τον κινητήρα, το σιγαστήρα, την μπαταρία και τη δεξαμενή καυσίμου από κατάλοιπα φυτών και λάδι.
3. Αν χρειάζεται, καθαρίστε με βούρτσα, πεπιεσμένο αέρα ή χαμηλή πίεση νερού.
4. Καθαρίστε το λασπωτήρα των τροχών.

12.8.2Καθαρισμός μονάδας ψυγείου

ΠΡΟΣΟΧΗ

Υπερθέρμανση λόγω ρύπανσης

Διατηρείτε πάντα σε άψογη κατάσταση και χωρίς υπολείμματα φυτών κ.λπ. τη μάσκα ψυγείου, τη σχάρα αναρρόφησης και το φυσητήρα.

1. Αφαιρέστε την προστατευτική σχάρα ψυγείου. βλέπε κεφάλαιο 12.7.5 Προστατευτική σχάρα ψυγείου
2. Απομακρύνετε τις χονδρόκοκκες ακαθαρσίες από το ψυγείο κινητήρα, το ψυγείο υδραυλικού λαδιού και το ψυγείο του συστήματος κλιματισμού (προαιρετική επιλογή).
3. Καθαρίστε το ψυγείο με μια μαλακή βούρτσα, πεπιεσμένο αέρα (έως 5 bar) ή ελάχιστη πίεση νερού.

12.9 Ασφαλίσεις MIC 70

1. Οι ασφάλειες βρίσκονται σε μια πλακέτα πίσω από το κάλυμμα στη δεξιά πλευρά της καμπίνας οδηγού.

1. Ανοίξτε τις δεξιές θύρες της καμπίνας οδηγού.

2. Πατήστε το μοχλό ασφάλισης.

3. Αφαιρέστε το κάλυμμα.

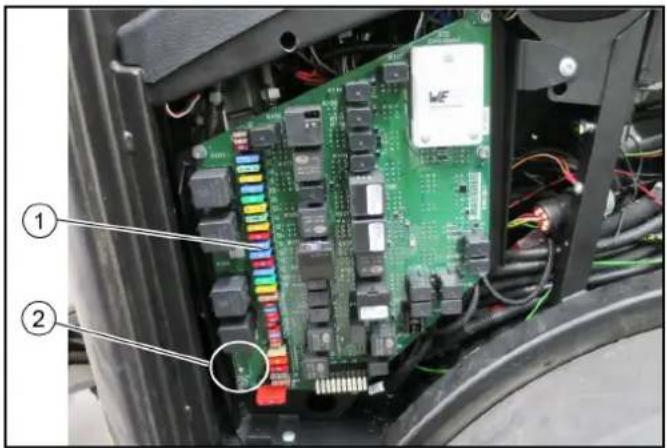

①Ασφάλειες
② Συσκευή δοκιμής ασφαλειών με πράσινη LED Υπόδειξη

Λειτουργεί μόνο με ενεργοποιημένο γενικό διακόπτη

1. Τραβήξτε έξω την τυχόν χαλασμένη ασφάλεια.
2. Εισαγάγετε την ασφάλεια στη συσκευή δοκιμής ασφαλειών και ελέγξτε την. Αν ανάβει η πράσινη LED, η ασφάλεια είναι εντάξει. Αν δεν ανάβει η πράσινη LED, η ασφάλεια είναι ελαττωματική.
3. Αντικαταστήστε μια ελαττωματική ασφάλεια με νέα ασφάλεια της ονομαστικής τιμής που προδιαγράφεται στον πίνακα.
4. Τοποθετήστε το κάλυμμα.
5. Πατήστε το μοχλό ασφάλισης.
   10.Κλείστε τις πόρτες.

13 Διαδικασία αναζωογόνησης MIC 70

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος εγκαύματος λόγω της διαδικασίας αναζωογόνησης

Πραγματοποιείτε χειροκίνητη αναζωογόνηση μόνο σε περιοχές όπου δεν υπάρχει κίνδυνος πυρκαγιάς. Κατά τη διάρκεια της διαδικασίας αναζωογόνησης, τα συσσωρευμένα σωματίδια αιθάλης καίγονται και μπορούν να δημιουργηθούν πολύ καυτά καυσαέρια (μέχρι 600 °C).

13.1 Περιγραφή αναζωογόνησης

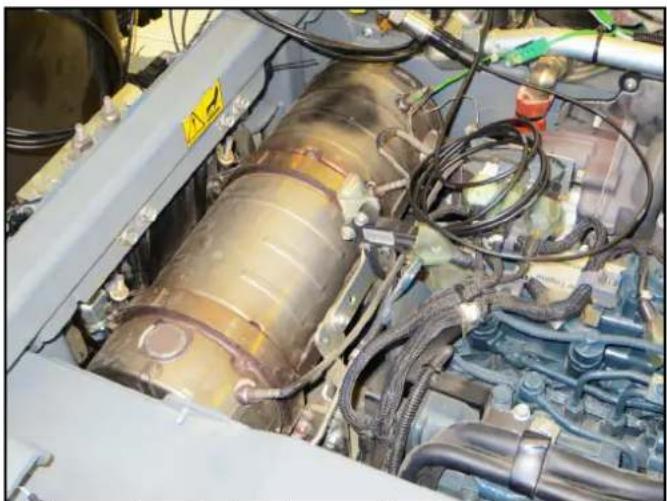

Το όχημα είναι εξοπλισμένο με φίλτρο μικροσωματιδίων ντίζελ.

- Το φίλτρο μικροσωματιδίων ντίζελ συγκρατεί τα σωματίδια αιθάλης μέχρι να καούν σε πολύ υψηλές

θερμοκρασίες. Αυτή η διαδικασία ονομάζεται αναζωογόνηση. Η διαδικασία αναζωογόνησης γίνεται είτε αυτόματα κατά τη λειτουργία οδήγησης ή, αν χρειάζεται, μπορεί να αρχίσει χειροκίνητα.

• Όσο συχνότερα οδηγείτε με υψηλούς αριθμούς στροφών ή με φορτίο, τόσο σπανιότερα χρειάζεται να γίνει η διαδικασία αναζωογόνησης.
• Ανάλογα με την ποσότητα της συσσωρευμένης αιθάλης, η διαδικασία αναζωογόνησης εκτελείται σε διάφορα στάδια.
• Η διαδικασία αναζωογόνησης μπορεί να προεπιλεγεί ως εξής: ή (ανενεργή). Οι ρυθμίσεις μπορούν να επιλεγούν κατά την εκκίνηση της αρχικής ένδειξης.
• Αν επιλεγεί , το ηλεκτρονικό σύστημα ελέγχου ξεκινά αυτόματα τη διαδικασία αναζωογόνησης όταν υπάρχουν πάρα πολλά σωματίδια αιθάλης στο φίλτρο μικροσωματιδίων ντίζελ.
• Αν επιλεγεί (ανενεργή), η αυτόματη αναζωογόνηση εμποδίζεται και είναι δυνατό μόνο το . Για το το όχημα πρέπει να είναι σταθμευμένο.

Υπόδειξη

Η διαδικασία αναζωογόνησης περιγράφεται λεπτομερώς στα επόμενα κεφάλαια.

13.2 Αναζωογόνηση <Αυτόματα>

	Κατά τη διάρκεια της αυτόματης αναζωογόνησης ανάβει αυτή η ένδειξη.
	Κατά διαστήματα ανάβει κατά τη διάρκεια της διαδικασίας αναζωογόνησης και αυτή η ένδειξη.

5 km/h RPM x100 20 15 10 5 0 30 25 100 20 40 60 80 100 25 75 100 40 80 Inhibit Regen

13.3 Αναζωογόνηση

Αν στο φίλτρο μικροσωματιδίων ντίζελ επιτευχθεί η ποσότητα σωματιδίων αιθάλης η οποία καθιστά αναγκαία την αναζωογόνηση, η ένδειξη εμφανίζεται μαζί με το μήνυμα κειμένου στην οθόνη.

Level 1: Για την εκκίνηση της αυτόματης αναζωογόνησης, πατήστε .

13.4 Αναζωογόνηση

Αν η αυτόματη λειτουργία είναι ανενεργή ή το ηλεκτρονικό σύστημα ελέγχου δεν μπορεί να ξεκινήσει την αναζωογόνηση, αναβοσβήνει η ένδειξη και εμφανίζονται μηνύματα κειμένου.

Level 2: Τώρα είναι ακόμη δυνατή η εκκίνηση αυτόματης αναζωογόνησης ή . Πατήστε .

Υπόδειξη

Η διαδικασία αναζωογόνησης περιγράφεται σε επόμενο κεφάλαιο.

13.5 Αναζωογόνηση

ΠΡΟΣΟΧΗ

Η διαδικασία αναζωογόνησης πρέπει να εκκινηθεί το αργότερο τώρα.

Level 3: Είναι ακόμη δυνατό μόνο το . Το όχημα κινείται ακόμη μόνο με μειωμένο αριθμό στροφών.

Υπόδειξη

Η διαδικασία αναζωογόνησης περιγράφεται σε επόμενο κεφάλαιο.

13.6 Αναζωογόνηση

ΠΡΟΣΟΧΗ

Η αναζωογόνηση πρέπει να πραγματοποιηθεί μόνο από το σέρβις της Kärcher ή ένα εξουσιοδοτημένο συνεργείο Kubota.

Level 4: Το όχημα κινείται ακόμη μόνο με μειωμένο αριθμό στροφών.

ΣΗΜΑΝΤΙΚΟ: Οδηγήστε και σταθμεύστε το όχημα στο πλησιέστερο ασφαλές σημείο.

13.7 Αναζωογόνηση

ΠΡΟΣΟΧΗ

Η αναζωγόνηση δεν είναι πλέον εφικτή. Το φίλτρο μικροσωματιδίων ντίζελ πρέπει να αντικατασταθεί και το πρόγραμμα ελέγχου απαιτεί επανεκκίνηση. Αυτό μπορεί να γίνει μόνο από το σέρβις της Kärcher ή ένα εξουσιοδοτημένο συνεργείο Kubota.

Level 5 kai telautaio Level: To óxημα κινείται ακόμη μόνο με μειωμένο αριθμό στροφών.

ΣΗΜΑΝΤΙΚΟ: Βγάλτε το όχημα από την επικίνδυνη περιοχή της κυκλοφορίας και σταθμεύστε το όχημα στο πλησιέστερο ασφαλές σημείο.

13.8 Αναζωογόνηση

Η αναζωογόνηση είναι εφικτή μόνο εάν πληρούνται οι ακόλουθες προϋποθέσεις. Εφόσον αλλάξει κάποια προϋπόθεση, η διαδικασία αναζωογόνησης σταματά.

• Νεκρά
- Φρένο ακινητοποίησης ενεργοποιημένο (αυτόματα στη νεκρά)
- Καμία ένδειξη κωδικών σφαλμάτων
• Το πεντάλ οδήγησης δεν πατιέται

ΠΡΟΣΟΧΗ

Ποτέ μην διακόπτετε τη διαδικασία αναζωογόνησης, εκτός εάν είναι απόλυτα αναγκαίο!

1. Οδηγήστε το όχημα σε ασφαλές σημείο.
2. Σταθμεύστε το όχημα με νεκρά.

Μήνυμα κειμένου:

1. Επιλέξτε στροφές ρελαντί.

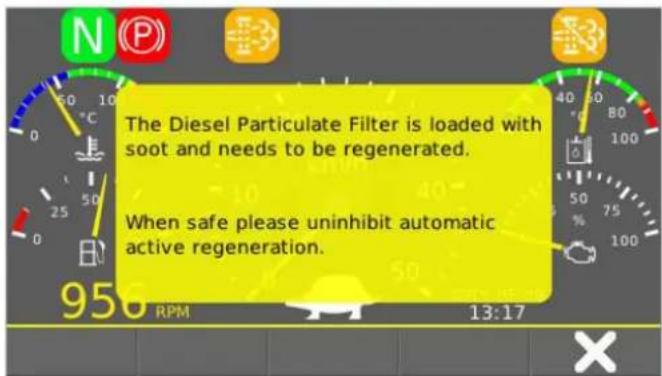

N P 956 RPM km/h 20 30 40 50 2015-05-29 13:17 Un-inhibit Regen Inhibit Regen

1. Ανάλογα με την ένδειξη πατήστε ή .

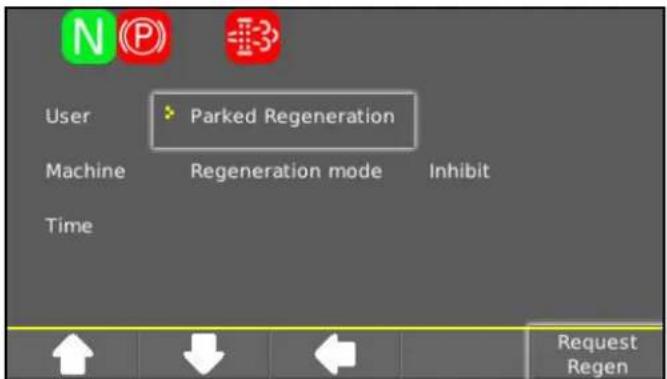

1. Για την εκκίνηση της διαδικασίας αναζωογόνησης μεταβείτε στο μενού .

1. Στην οθόνη εμφανίζεται το μήνυμα κειμένου .

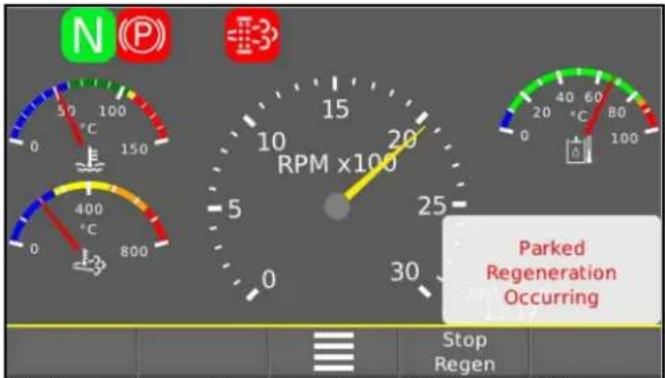

N P RPM x100 5 20 30 40 60 20 80 0 100 -5 15 -10 25 -15 30 -20 35 -25 40 -30 45 -35 50 -40 55 -45 60 -50 65 -55 70 -60 75 -65 80 -70 85 -75 90 -80 95 -85 100 Parked Regeneration Occurring Stop Regen

1. Εάν το αίτημα είναι επιτυχές, η οθόνης εναλλάσσεται αυτόματα. Η μονάδα ελέγχου αυξάνει τον αριθμό στροφών σε 2000 σ.α.λ. για να αυξηθεί η θερμοκρασία κινητήρα, όταν απαιτείται, και μεταβαίνει μόνιμα σε αναζωογόνηση.

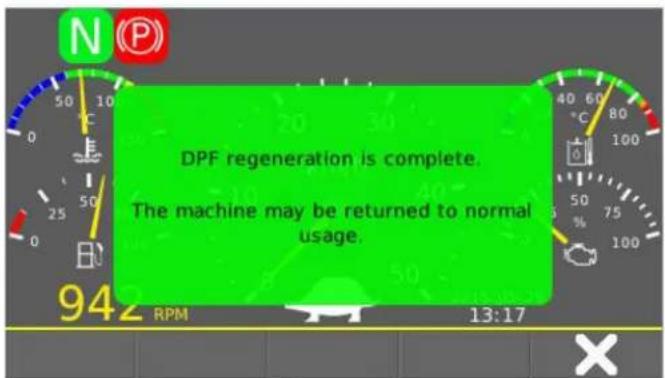

1. Μετά την ολοκλήρωση της διαδικασίας αναζωογόνησης ο κινητήρας λειτουργεί στο ρελαντί και εμφανίζεται το παρακάτω μήνυμα κειμένου. Επιβεβαιώστε το μήνυμα με .

14 Αντιμετώπιση βλαβών

Με τη βοήθεια του παρακάτω πίνακα μπορείτε να αντιμετωπίσετε μόνοι σας απλές βλάβες. Εάν έχετε αμφιβολίες, παρακαλούμε απευθυνθείτε στο εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών.

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας

Πριν από κάθε εργασία φροντίδας και συντήρησης απενεργοποιείτε το όχημα και αφαιρείτε το κλειδί. Οι εργασίες επισκευής και οι εργασίες στα ηλεκτρικά εξαρτήματα πρέπει να διεξάγονται μόνο από το εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών.

14.1 Βλάβες με ένδειξη MIC 70

Σφάλμα Αιτία Αντιμετώπιση
	+ κωδικός P0217	Θερμοκρασία κινητήρα πολύ υψηλή	● Ρυθμίστε τον αριθμό στροφών του κινητήρα στο ρελαντί.● Καθαρίστε το ψυγείο.● Ελέγξτε τη στάθμη του ψυκτικού υγρού στον κινητήρα.Εάν η προειδοποιητική λυχνία δε σβήσει εντός 5 λεπτών, σβήστε τον κινητήρα και απευθυνθείτε στο τμήμα εξυπηρέτησης πελατών.
		Θερμοκρασία υδραυλικού λαδιού πολύ υψηλή	● Λειτουργήστε τον κινητήρα στο ρελαντί έως ότου σβήσει η προειδοποιητική λυχνία.
		Θερμοκρασία υδραυλικού λαδιού πολύ χαμηλή	● Προθερμάνετε με προσοχή τον κινητήρα έως ότου σβήσει η προειδοποιητική λυχνία.
		Η μπαταρία δε φορτίζεται	● Απευθυνθείτε στο τμήμα εξυπηρέτησης πελατών.
		Σφάλμα με πολλές αιτίες	● Απευθυνθείτε στο τμήμα εξυπηρέτησης πελατών.
		Σφάλμα στο μηχανισμό κίνησης	● Απευθυνθείτε στο τμήμα εξυπηρέτησης πελατών.
Κωδικός P0217		Σφάλμα με πολλές αιτίες	● Απευθυνθείτε στο τμήμα εξυπηρέτησης πελατών.

14.2 Βλάβες χωρίς ένδειξη

Σφάλμα Αντιμετώπιση
Το όχημα δεν μπορεί να τεθεί σε λειτουργία	● Ελέγξτε / φορτίστε την μπαταρία.● Ενεργοποιήστε το γενικό διακόπτη.● Καθίστε στο κάθισμα οδηγού (ενεργοποιείται ο διακόπτης επαφής καθίσματος).● Μετακινήστε τον διακόπτη επιλογής κατεύθυνσης οδήγησης στο Joystick στην κεντρική θέση.<Νεκρά/Στοπ>.● Προσθέστε καύσιμο, εξαερώστε το σύστημα καυσίμου.● Ελέγξτε, καθαρίστε / αντικαταστήστε το φίλτρο καυσίμου.● Ελέγξτε τις συνδέσεις καυσίμου και τα σωληνάκια.● Ενημερώστε κάποιο εξουσιοδοτημένο συνεργείο.
Ο κινητήρας λειτουργεί ακανόνιστα	● Καθαρίστε / αντικαταστήστε το φίλτρο αέρα.● Ελέγξτε, καθαρίστε και/ή αντικαταστήστε το φίλτρο καυσίμου.● Προσθέστε καύσιμο, εξαερώστε το σύστημα καυσίμου.● Ελέγξτε τις συνδέσεις καυσίμου και τους αγωγούς.● Ενημερώστε το εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών.
Ο κινητήρας λειτουργεί αλλά η συσκευή δεν κινείται ή κινείται μόνο πολύ αργά	● Προσέξτε την προειδοποιητική λυχνία φίλτρου υδραυλικού λαδιού συστήματος κίνησης.● Ελέγξτε τη στάθμη του υδραυλικού λαδιού.● Απτενεργοποιήστε το υδραυλικό σύστημα εργασίας δυναμοδότη, εάν δεν έχει συνδεθεί καμία πρόσθετη συσκευή.● Στη λειτουργία εργασίας: Αυξήστε αριθμό στροφών.● Σθερμοκρασίες υπό το μηδέν και κρύο υδραυλικό λάδι: Αφήστε τη συσκευή να λειτουργήσει για να ζεσταθεί.
Δυσλειτουργία στα υδραυλικά κινούμενα μέρη	● Ενημερώστε το εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών.

14.3 Κωδικοποιημένα μηνύματα σφάλματος

Τα ακόλουθα κωδικοποιημένα μηνύματα σφάλματος μπορούν να προκύψουν κατά τη λειτουργία των κινητήρων V2403-CR-T-EW03 (V).

Αν παρουσιαστεί σφάλμα κατά τη λειτουργία του κινητήρα, η ενδεικτική λυχνία αναβοσβήνει και μπορεί να εμφανιστεί ακόμη ένας κωδικός σφάλματος.

NCD Error	Αναβοσβήνει η ενδεικτική λυχνία
U0076	1 Hz (κάθε 1 δευτερόλεπτο)
P0102	1 Hz (κάθε 1 δευτερόλεπτο)
PCD Error	Αναβοσβήνει η ενδεικτική λυχνία
P3014	0,5 Hz (κάθε 2 δευτερόλεπτα)

PCD Error	Αναβοσβήνει η ενδεικτική λυχνία
P1A28	0,5 Hz (κάθε 2 δευτερόλεπτα)
P3015	0,5 Hz (κάθε 2 δευτερόλεπτα)
P2455	0,5 Hz (κάθε 2 δευτερόλεπτα)

Σφάλμα Αιτία Αντιμετώπιση
U0076	Δεν υπάρχει επικοινωνία με βαλβίδα επιστροφής καυσαερίων	● Απώλεια ισχύος κινητήρα και επιδείνωση συμπεριφοράς καυσαερίωνa Απευθυνθείτε στο τμήμα εξυπηρέτησης πελατών
P0102	Ο αισθητήρας μάζας αέρος δεν είναι κανονικός	● Απώλεια ισχύος κινητήρα και επιδείνωση συμπεριφοράς καυσαερίωνa Απευθυνθείτε στο τμήμα εξυπηρέτησης πελατώ ν
P03014 / P1A28	Σφάλμα στο σύστημα DPF	● Απώλεια ισχύος κινητήρα και επιδείνωση συμπεριφοράς καυσαερίωνa Απευθυνθείτε στο τμήμα εξυπηρέτησης πελατώ v
P3015	Δεν υπάρχει λειτουργία DPF	● Απώλεια ισχύος κινητήρα και επιδείνωση συμπεριφοράς καυσαερίωνa Απευθυνθείτε στο τμήμα εξυπηρέτησης πελ ατώ ν
P2455	Ο αισθητήρας διαφορικής πίεσης δεν είναι κανονικός	● Καμιά αλλαγή στη συμπεριφοράa Απευθυνθείτε στο τμήμα εξυπηρέτησης πελατώ ν

15 Κατάλογος ανταλλακτικών

Κωδ. παραγγελίας	Ονομασία
6.587-011.0	Στενός τραπτεζοειδής ιμάντας (2x)1250 mm
9.667-589.0	μάντας poly-vΧΡΑ 707 6ΑΧΡ
6.422-114.0	Φίλτρο αέρα κινητήρα
6.422-115.0	Φυσίγγιο ασφαλείας του φίλτρου αέρα του κινητήρα
6.422-110.0	Φίλτρο λαδιού κινητήρα
6.288-012.0	Λάδι κινητήρα 10W40 (CI-4)4 λίτρα
6.288-144.0	Υδραυλικό λάδι (Shell)20 λίτρα
6.288-129.0	Υδραυλικό λάδι (Renol)Μέγεθος περιέκτη κατόπιν συνεννόησης
2.851-290.0	Σύστημα πλήρωσης υδραυλικού λαδιού
5.987-000.0	Φίλτρο σκόνης καμπίνας
6.996-448.0	ΛαμπτήραςΗ4 12V 60/55 W
7.651-027.0	Λυχνία12V 21 W

Κωδ. παραγγελίας	Ονομασία
7.651-025.0	Λυχνία 12V 21/5 W
7.651-028.0	Λυχνία 12V 5 W
6.681-198.0	Λυχνία μόνο από γυαλί 12V 5 W
6.288-094.0	Γράσο πόλων μπαταρίας 50g
6.288-038.0	Φυσίγγιο γράσου 400g
6.289-118.0	Αντιψυκτικό μέσο ψυγείου 5 λίτρα
---	Συμπύκνωμα νερού πλύσης τζαμιών του εμπορίου

15.1 Ασφάλειες

• Mini
  • Τ υ πική (σχήμα C DIN 72581-3)
  • Maxi (SAE J1888)

Κωδ. παραγγελίας	Ονομασία	Ασφάλεια	Μέγεθος
7.644-028.0	Επίπεδη ασφάλεια	2	Στάνταρ

Κωδ. παραγγελίας	Ονομασία Ασφάλεια Μέγεθος
6.644-606.0 Ε	πίπεδη ασφάλεια	5	M i
6.644-607.0 Ε	πίπεδη ασφάλεια	7,5 Mini
7.644-007.0 Ε	πίπεδη ασφάλεια	7,5 Στάνταρ
6.644-608.0 Ε	πίπεδη ασφάλεια	10 Mini
7.644-017.0 Ε	πίπεδη ασφάλεια	10 Στάνταρ
6.644-609.0 Ε	πίπεδη ασφάλεια	15 Mini
7.644-018.0 Ε	πίπεδη ασφάλεια	15 Στάνταρ
7.644-005.0 Ε	πίπεδη ασφάλεια	20 Στάνταρ
6.644-042.0 Ε	πίπεδη ασφάλεια	30 Mini
7.644-040.0 Ε	πίπεδη ασφάλεια	30 Στάνταρ
6.644-278.0 Ε	πίπεδη ασφάλεια	30 Maxi
7.644-027.0 Ε	πίπεδη ασφάλεια	40 Στάνταρ
6.644-246.0 Ε	πίπεδη ασφάλεια	40 Maxi
9.667-909.0 Ε	πίπεδη ασφάλεια	50 Maxi

16 Τεχνικά χαρακτηριστικά

		MIC 70
Κινητήρας εσωτερικής καύσης
Τύπος κινητήρα		Kubota V2403-CR-T-EW03Kubota V 2403-CR-EU1
Τύπος κατασκευής		Τετρακύλινδρος τετράχρονος κινητήρας ντίζελ
Κυβισμός cm	^3	2434
Τρόπος ψύξης		Ψύξη με νερό
Ισχύς κινητήρα	kW	48,0
Αριθμός στροφών κινητήρα	1/min	2700
Στοιχεία ισχύος συσκευής
Ταχύτητα πορείας	km/h	40
Ταχύτητα εργασίας (max)	km/h	20
Ικανότητα ανάβασης (max)	%	25
Ακτίνα στροφής	m	1,74
Ηλεκτρική εγκατάσταση / μπαταρία
Τύπος μπαταρίας	-	χωρίς συντήρηση
Τάση μπαταρίας	V	12
Χωρητικότητα μπαταρίας	Ah	80
Διαστάσεις και βάρη
Μήκος	mm	2.947
Πλάτος	mm	1.368
Ύψος	mm	1.998
Απόβαρο (βάρος μεταφοράς)	kg	1650
Επιτρεπόμενο συνολικό βάρος	kg	3500
Μέγιστο επιτρεπόμενο φορτίο άξονα μπροστά	kg	2000
Μέγιστο επιτρεπόμενο φορτίο άξονα πίσω	kg	2000
Φορτίο στον κοτσαδόρο	kg	250
Φορτίο ρυμουλκούμενου, με φρένο αδρανείας	kg	3000*Σε καμία περίπτωση δενεπιτρέπεται η υπέρβαση τουεπιτρεπόμενου συνολικούβάρους μαζί με τη ρυμούλκα
Φορτίο ρυμουλκούμενου, χωρίς φρένο	kg	750*Σε καμία περίπτωση δενεπιτρέπεται η υπέρβαση τουεπιτρεπόμενου συνολικούβάρους μαζί με τη ρυμούλκα
Υλικά λειτουργίας
Είδος καυσίμου Ντίζελ
Χωρητικότητα δοχείου καυσίμου		50
Τύπος λαδιού κινητήρα		SAE 10W-40(CI-4, CH-4, CG-4, CF-4, CF)
Ποσότητα λαδιού κινητήρα	|	max. 9,5
Είδος ψυκτικού υγρού		Havoline XCL Antifreeze(SAEJ814C)
Ποσότητα ψυκτικού υγρού	|	14
Είδος υδραυλικού λαδιού		Renol B HV 46(HVLP, Shell HF-E 46)
Ποσότητα υδραυλικού λαδιού	|	43
Μετρημένες τιμές κατά EN 60335-2-72
Θόρυβος στο αυτί του οδηγού σύμφωνα με τον κανονισμό (ΕΕ)1322/2014, παράρτημα XIII	dB(A)	75
Με την επιφύλαξη τεχνικών αλλαγών.

16.1 Ελαστικά

Στον ακόλουθο πίνακα αναγράφεται η πίεση ελαστικών σε διάφορα φορτία άξονα και διάφορες ταχύτητες.

K500 (112, A8)26 x 12,00 - 12	Φορτίο άξονα(1400 kg)	Φορτίο άξονα(1600 kg)	Φορτίο άξονα(1800 kg)	Φορτίο άξονα(2000 kg)
Ταχύτητα 30 km/h	0,250 MPa	0,350 MPa	0,400 MPa	0,500 MPa
Ταχύτητα 40 km/h	0,300 MPa	0,350 MPa	0,450 MPa	0,550 MPa

195/75 R14 C205/65 R 16 C	Φορτίοάξονα(2000 kg)
	0,475MPa
