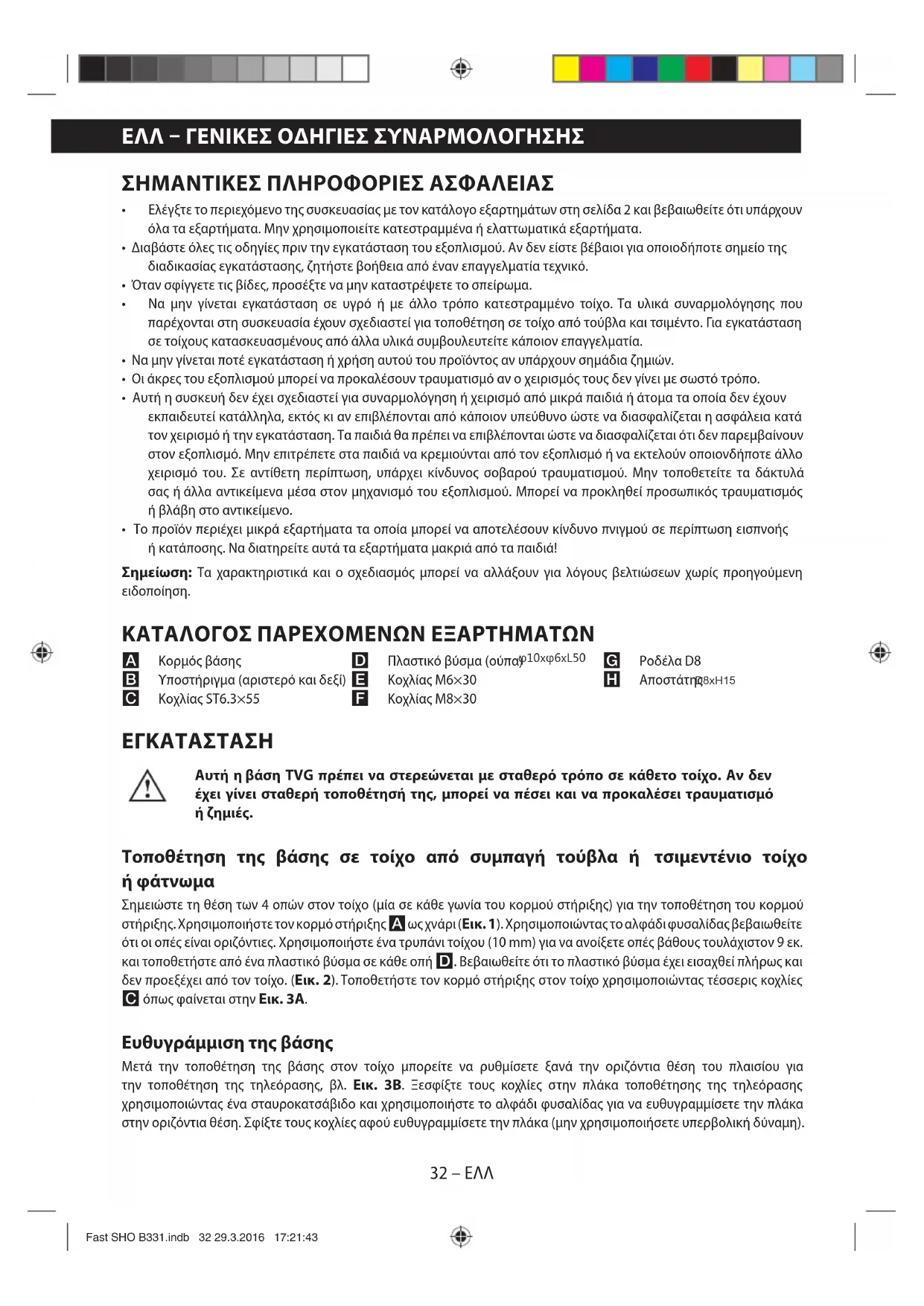

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SHT B332 SENCOR

• Ελέγξτε το περιεχόμενο της συσκευασίας με τον κατάλογο εξαρτημάτων στη σελίδα 2 και βεβαιωθείτε ότι υπάρχουν όλα τα εξαρτήματα. Μην χρησιμοποιείτε κατεστραμμένα ήελαττωματικά εξαρτήματα.

• Διαβάστε όλες τις οδηγίες πριν την εγκατάσταση του εξοπλισμού. Αν δεν είστε βέβαιοι για οποιοδήποτε σημείο της διαδικασίας εγκατάστασης, ζητήστε βοήθεια από έναν επαγγελματία τεχνικό.

• Όταν σφίγγετε τις βίδες, προσέξτε να μην καταστρέψετε το σπείρωμα.

• Να μην γίνεται εγκατάσταση σε υγρό ή με άλλο τρόπο κατεστραμμένο τοίχο. Τα υλικά συναρμολόγησης που παρέχονται στη συσκευασία έχουν σχεδιαστεί για τοποθέτηση σε τοίχο από τούβλα και τσιμέντο. Για εγκατάσταση σε τοίχους κατασκευασμένους από άλλα υλικά συμβουλευτείτε κάποιον επαγγελματία.

• Να μην γίνεται ποτέ εγκατάσταση ήχρήση αυτού του προϊόντος αν υπάρχουν σημάδια ζημιών.

• Οι άκρες του εξοπλισμού μπορεί να προκαλέσουν τραυματισμό αν οχειρισμός τους δεν γίνει με σωστό τρόπο.

• Αυτή ησυσκευή δεν έχει σχεδιαστεί για συναρμολόγηση ήχειρισμό από μικρά παιδιά ήάτομα τα οποία δεν έχουν εκπαιδευτεί κατάλληλα, εκτός κι αν επιβλέπονται από κάποιον υπεύθυνο ώστε να διασφαλίζεται ηασφάλεια κατά τον χειρισμό ήτην εγκατάσταση. Τα παιδιά θα πρέπει να επιβλέπονται ώστε να διασφαλίζεται ότι δεν παρεμβαίνουν στον εξοπλισμό. Μην επιτρέπετε στα παιδιά να κρεμιούνται από τον εξοπλισμό ήνα εκτελούν οποιονδήποτε άλλο χειρισμό του. Σε αντίθετη περίπτωση, υπάρχει κίνδυνος σοβαρού τραυματισμού. Μην τοποθετείτε τα δάκτυλά σας ήάλλα αντικείμενα μέσα στον μηχανισμό του εξοπλισμού. Μπορεί να προκληθεί προσωπικός τραυματισμός ήβλάβη στο αντικείμενο.

• Το προϊόν περιέχει μικρά εξαρτήματα τα οποία μπορεί να αποτελέσουν κίνδυνο πνιγμού σε περίπτωση εισπνοής ήκατάποσης. Να διατηρείτε αυτά τα εξαρτήματα μακριά από τα παιδιά! Σημείωση: Τα χαρακτηριστικά και οσχεδιασμός μπορεί να αλλάξουν για λόγους βελτιώσεων χωρίς προηγούμενη ειδοποίηση. ΚΑΤΑΛΟΓΟΣ ΠΑΡΕΧΟΜΕΝΩΝ ΕΞΑΡΤΗΜΑΤΩΝ A Κορμός βάσης B Υποστήριγμα (αριστερό και δεξί) C Κοχλίας ST6.3×55 D Πλαστικό βύσμα (ούπα) E Κοχλίας M6×30 F Κοχλίας M8×30 G Ροδέλα D8 H Αποστάτης ΕΓΚΑΤΑΣΤΑΣΗ Αυτή ηβάση TVG πρέπει να στερεώνεται με σταθερό τρόπο σε κάθετο τοίχο. Αν δεν έχει γίνει σταθερή τοποθέτησή της, μπορεί να πέσει και να προκαλέσει τραυματισμό

Τοποθέτηση της βάσης σε τοίχο από συμπαγή τούβλα ή τσιμεντένιο τοίχο

Σημειώστε τη θέση των 4 οπών στον τοίχο (μία σε κάθε γωνία του κορμού στήριξης) για την τοποθέτηση του κορμού στήριξης. Χρησιμοποιήστε τον κορμό στήριξης Aως χνάρι (Εικ. 1). Χρησιμοποιώντας το αλφάδι φυσαλίδας βεβαιωθείτε ότι οι οπές είναι οριζόντιες. Χρησιμοποιήστε ένα τρυπάνι τοίχου (10 mm) για να ανοίξετε οπές βάθους τουλάχιστον 9 εκ. και τοποθετήστε από ένα πλαστικό βύσμα σε κάθε οπή D. Βεβαιωθείτε ότι το πλαστικό βύσμα έχει εισαχθεί πλήρως και δεν προεξέχει από τον τοίχο. (Εικ. 2). Τοποθετήστε τον κορμό στήριξης στον τοίχο χρησιμοποιώντας τέσσερις κοχλίες Cόπως φαίνεται στην Εικ. 3Α. Ευθυγράμμιση της βάσης Μετά την τοποθέτηση της βάσης στον τοίχο μπορείτε να ρυθμίσετε ξανά την οριζόντια θέση του πλαισίου για την τοποθέτηση της τηλεόρασης, βλ. Εικ. 3Β. Ξεσφίξτε τους κοχλίες στην πλάκα τοποθέτησης της τηλεόρασης χρησιμοποιώντας ένα σταυροκατσάβιδο και χρησιμοποιήστε το αλφάδι φυσαλίδας για να ευθυγραμμίσετε την πλάκα στην οριζόντια θέση. Σφίξτε τους κοχλίες αφού ευθυγραμμίσετε την πλάκα (μην χρησιμοποιήσετε υπερβολική δύναμη). ΕΛΛ – ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ Fast SHO B331.indb 32 29.3.2016 17:21:43 φ10xφ6xL50 D8xH1533 – EΛΛ Σημείωση: Αν ητηλεόραση δεν είναι πλήρως οριζόντια μετά την εγκατάσταση, αφαιρέστε την από τη βάση (εκτελέστε τα σημεία στην εικόνα 5 με αντίστροφη σειρά), επαναλάβετε τη διαδικασία της ευθυγράμμισης και στη συνέχεια τοποθετήστε ξανά την τηλεόραση. Τοποθέτηση των υποστηριγμάτων στην τηλεόραση Τηλεόραση με επίπεδη πλάτη (Εικ. 4Α) Πρώτα, βρείτε τους κοχλίες που είναι κατάλληλοι για την τοποθέτηση της τηλεόρασης (E/F): προσπαθήστε να τους βιδώσετε με το χέρι στις οπές στο πίσω μέρος της τηλεόρασης. Αν αισθανθείτε αντίσταση σταματήστε αμέσως το βίδωμα! Όταν βρείτε τον κοχλία με το σωστό σπείρωμα, συνεχίστε σύμφωνα με το σχέδιο 4A. Τοποθετήστε τη ροδέλα που ταιριάζει στον κοχλία (G) και στη συνέχεια βιδώστε τον στο υποστήριγμα Bκαι τέλος στην τηλεόραση. Ελέγξτε αν τα υποστηρίγματα είναι στερεωμένα κάθετα και είναι παράλληλα. Τηλεόραση με καμπύλη πλάτη (Εικ. 4Β) Πρώτα, βρείτε τους κοχλίες που είναι κατάλληλοι για την τοποθέτηση της τηλεόρασης (E/F): προσπαθήστε να τους βιδώσετε με το χέρι στις οπές στο πίσω μέρος της τηλεόρασης. Αν αισθανθείτε αντίσταση σταματήστε αμέσως το βίδωμα! Όταν βρείτε τον κοχλία με το σωστό σπείρωμα, συνεχίστε σύμφωνα με το σχέδιο 4B. Τοποθετήστε τη ροδέλα που ταιριάζει στον κοχλία (G), τον αποστάτη (H) και στη συνέχεια βιδώστε τον κοχλία στο υποστήριγμα Bκαι τέλος στην τηλεόραση. Ελέγξτε αν τα υποστηρίγματα είναι στερεωμένα κάθετα και είναι παράλληλα. Τοποθέτηση της τηλεόρασης στη βάση στήριξης Προειδοποίηση: Οχειρισμός ορισμένων τηλεοράσεων απαιτεί βοήθεια και από άλλα άτομα. Οκατασκευαστής δεν φέρει ευθύνη για τραυματισμούς ήζημιές σε περιουσιακά στοιχεία που προκαλούνται από ακατάλληλο χειρισμό! Πρώτα, αγκυρώστε τα υποστηρίγματα που είναι προσαρτημένα στην τηλεόραση στο πάνω άκρο του κορμού στήριξης. Στη συνέχεια αγκυρώστε το κάτω μέρος του υποστηρίγματος στο κάτω άκρο του κορμού στήριξης και σφίξτε τον κοχλία ασφάλισης στο κάτω μέρος του υποστηρίγματος (Εικ. 5). Ορίστε την απαιτούμενη κλίση της οθόνης χαλαρώνοντας τους κοχλίες στο πλαϊνό κάθε υποστηρίγματος, γέρνοντάς την και επανασφίγγοντας τους κοχλίες, βλ. εικ. 6. Συγχαρητήρια, ηεγκατάσταση έχει ολοκληρωθεί. Σας ευχόμαστε να έχετε μια ευχάριστη εμπειρία παρακολουθώντας την τηλεόραση που τοποθετήσατε στη βάση του τοίχου. ΟΔΗΓΙΕΣ ΚΑΙ ΠΛΗΡΟΦΟΡΙΕΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΑΠΟΡΡΙΨΗ ΤΗΣ ΧΡΗΣΙΜΟΠΟΙΗΜΕΝΗΣ ΣΥΣΚΕΥΑΣΙΑΣ Μεταφέρετε τη χρησιμοποιημένη συσκευασία στον δημοτικό χώρο διάθεσης απορριμμάτων. ΑΠΟΡΡΙΨΗ ΠΡΟΪΟΝΤΟΣ ΜΕΤΑ ΤΟ ΠΕΡΑΣ ΤΗΣ ΔΙΑΡΚΕΙΑΣ ΖΩΗΣ ΤΟΥ Η απόρριψη του εξοπλισμού μετά το πέρας της διάρκειας ζωής του πρέπει να γίνεται στους καθορισμένους δημοτικούς χώρους διάθεσης απορριμμάτων Αυτό το προϊόν είναι σύμφωνο με όλες τις βασικές προδιαγραφές των οδηγιών της ΕΕ που ισχύουν για αυτό. Fast SHO B331.indb 33 29.3.2016 17:21:43Fast SHO B331.indb 34 29.3.2016 17:21:44 VESA What is VESA? Perhaps when selecting a suitable television mount you were surprised by the salesperson‘s question „A what type of VESA do you have?“... Information about VESA and the weight of the appliance constitutes the key parameters when selecting atelevision mount or stand. The majority of today‘s modern television and monitor manufacturers already take into account that you may wish to mount the purchased appliance on awall using amount or to attach it to astand. So already during production, they include threaded screw holes on the rear side. This is, of course, very practical. The catch is, however, that the location of these screw holes (their distance from each other) varies for individual types of appliances and this fact must be considered when selecting amount or stand. In order to know which mount to choose for your television, you need to know the VESA dimension of your TV (you may also encounter VESA STANDARD or VESA NORM). It describes the span, i.e. the vertical and horizontal distance between the screw holes on the rear side of the appliance – this determines the type of mount or stand that is suitable for your appliance. When you nd the VESA dimensions on the rating label of your TV: 400 × 300 mm means that the horizontal distance is 400 mm and the vertical distance is 300 mm. This means that you need to purchase amount that supports VESA 400 × 300. VESA Co je to VESA? Možná ivás při vybírání vhodného držáku ktelevizi překvapil prodavač dotazem „A jakou tam máte VESU?“… Údaj VESA totiž patří společně s informací o hmotnosti přístroje k základním parametrům při výběru televizního držáku nebo stojanu. Většina dnešních výrobců moderních televizí amonitorů už předem počítá smožností, že si budete chtít zakoupený přístroj pověsit na zeď pomocí držáku nebo uchytit na stojan. Proto již při výrobě osazuje na jeho zadní stranu otvory se závitem pro šrouby. To je samozřejmě praktické. Háček je vtom, že umístění těchto otvorů (tedy jejich vzájemná vzdálenost) se ujednotlivých typů přístrojů liší, aprávě tento fakt je třeba zohlednit při výběru držáku nebo stojanu. Aby jste věděli, který držák ke své televizi zvolit, musíte znát tzv. údaj VESA vaší televize (můžete se setkat is pojmenováním VESA STANDARD nebo VESA NORMA). Ten udává rozteč – tedy svislou avodorovnou vzdálenost montážních otvorů na zadní straně přístroje – aurčuje, jaký typ držáku či stojanu se pro váš přístroj hodí. Najdete-li tedy na štítku své televize označení VESA: 400 × 300 mm, znamená to, že vodorovná vzdálenost je 400 mm asvislá 300 mm. Pro Vaši televizi je tady nutné použít držák, či stojan umožňující VESA 400 × 300.FAST ČR, a. s. Černokostelecká 1621 251 01 Říčany Czech Republic www.stell-accessories.eu Fast SHO B331.indb 36 29.3.2016 17:21:44
