T26CA42S0 - κουζίνα NEFF - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	NEFF
Μοντέλο	T26CA42S0
Τύπος συσκευής	Κουζίνα υγραερίου με φούρνο
Αριθμός καυστήρων	5 (οικονομικός, τυπικός, ισχυρός, Miniwok, Wok)
Τύπος αερίου	Φυσικό αέριο ή βουτάνιο/προπάνιο (προσαρμόσιμο μέσω μετατροπής)
Ηλεκτρική τροφοδοσία	230 V, 50 Hz (ανάφλεξη και ηλεκτρονικά)
Διαστάσεις εντοιχισμού (Π x Β)	Πλάτος ελάχιστο 480 mm, τυπικό βάθος
Υλικό επιφάνειας	Γυάλινη επιφάνεια (σύμφωνα με την περιγραφή)
Ασφάλεια	Αυτόματη διακοπή αερίου (εάν ισχύει), διακοπή ασφαλείας; Δεν αναφέρεται
Κατανάλωση ενέργειας	Δεν προσδιορίζεται (ενεργειακή κλάση δεν αναφέρεται)
Καθαρό βάρος	Περίπου 12 kg (εκτίμηση)
Διαθέσιμα ανταλλακτικά	Ακροφύσια, φλάντζες, γωνία σύνδεσης αερίου (G 1/2)
Συντήρηση	Καθαρισμός με μαλακό πανί και μη λειαντικά προϊόντα· αποφύγετε την είσοδο νερού
Εγκατάσταση	Εντοιχισμός κλάσης 3, απαιτεί επαγγελματία για το αέριο και την ηλεκτρική σύνδεση
Εγγύηση	Τυπική εγγύηση κατασκευαστή (ελέγξτε τους όρους)

Συχνές ερωτήσεις - T26CA42S0 NEFF

Πώς να εγκαταστήσετε την εστία NEFF T26CA42S0;

Η εγκατάσταση πρέπει να γίνει από εξουσιοδοτημένο επαγγελματία. Τηρήστε τις διαστάσεις εντοιχισμού (πλάτος ελάχιστο 480 mm) και στερεώστε τους παρεχόμενους σφιγκτήρες. Βεβαιωθείτε ότι το έπιπλο αντέχει στη θερμότητα (έως 90°C).

Πώς να μετατρέψετε τη συσκευή σε άλλο τύπο αερίου;

Χρησιμοποιήστε το παρεχόμενο κιτ μετατροπής. Αντικαταστήστε τα ακροφύσια και ρυθμίστε τις βίδες bypass σύμφωνα με τον πίνακα (Εικ. 25). Ρυθμίστε τα ηλεκτρονικά μετά την επανασυναρμολόγηση. Συμβουλευτείτε την τεχνική υποστήριξη εάν χρειαστεί.

Τι να κάνω αν ο καυστήρας δεν ανάβει;

Ελέγξτε την ηλεκτρική τροφοδοσία και ότι το κουμπί είναι πατημένο. Καθαρίστε τα ηλεκτρόδια. Εάν το πρόβλημα επιμένει, το σύστημα ανάφλεξης μπορεί να είναι ελαττωματικό (επικοινωνήστε με την τεχνική υποστήριξη).

Πώς να καθαρίσετε τους καυστήρες;

Αφαιρέστε τις σχάρες, τα καπάκια και τους διανομείς. Καθαρίστε τα με σαπουνόνερο και μια μαλακή βούρτσα. Μη χρησιμοποιείτε λειαντικά προϊόντα. Στεγνώστε καλά πριν την επανασυναρμολόγηση.

Μπορώ να χρησιμοποιήσω αέριο βουτανίου με αυτή τη συσκευή;

Ναι, μετά από κατάλληλη μετατροπή (αλλαγή ακροφυσίων και ρυθμίσεις). Βεβαιωθείτε ότι ο τύπος αερίου αναγράφεται στην πινακίδα. Συμβουλευτείτε έναν επαγγελματία.

Γιατί η φλόγα είναι ακανόνιστη;

Αυτό μπορεί να οφείλεται σε φραγμένα ακροφύσια, λανθασμένη πίεση αερίου ή ανεπαρκή ρύθμιση. Καθαρίστε τους καυστήρες και ελέγξτε τα ακροφύσια. Εάν χρειαστεί, ρυθμίστε ξανά τα ηλεκτρονικά.

Πώς να αποσυναρμολογήσετε την γυάλινη πλάκα;

Αφαιρέστε τις σχάρες, τα καπάκια, τους διανομείς και τα κουμπιά. Χαλαρώστε τις βίδες των καυστήρων και στη συνέχεια αφαιρέστε την πλάκα με προσοχή. Προσέξτε να μην προκαλέσετε ζημιά στην πλακέτα (ηλεκτρονικό κύκλωμα).

Ποια είναι τα παρεχόμενα αξεσουάρ;

Η σακούλα αξεσουάρ περιέχει ακροφύσια αντικατάστασης, μια φλάντζα, μια γωνία σύνδεσης G 1/2, σφιγκτήρες στερέωσης και μια αυτοκόλλητη φλάντζα για την εστία.

Πού βρίσκεται η πινακίδα;

Βρίσκεται κάτω από τη συσκευή, συνήθως στο πίσω μέρος ή στο πλάι. Αναγράφει τον τύπο αερίου, την πίεση, την ισχύ και την ηλεκτρική τάση.

Μπορώ να εγκαταστήσω τη συσκευή πάνω από έναν φούρνο;

Ναι, υπό την προϋπόθεση ότι ο φούρνος είναι με εξαναγκασμένο αερισμό και ότι τηρούνται οι διαστάσεις του επίπλου. Ακολουθήστε τις οδηγίες εγκατάστασης του φούρνου.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ T26CA42S0 NEFF

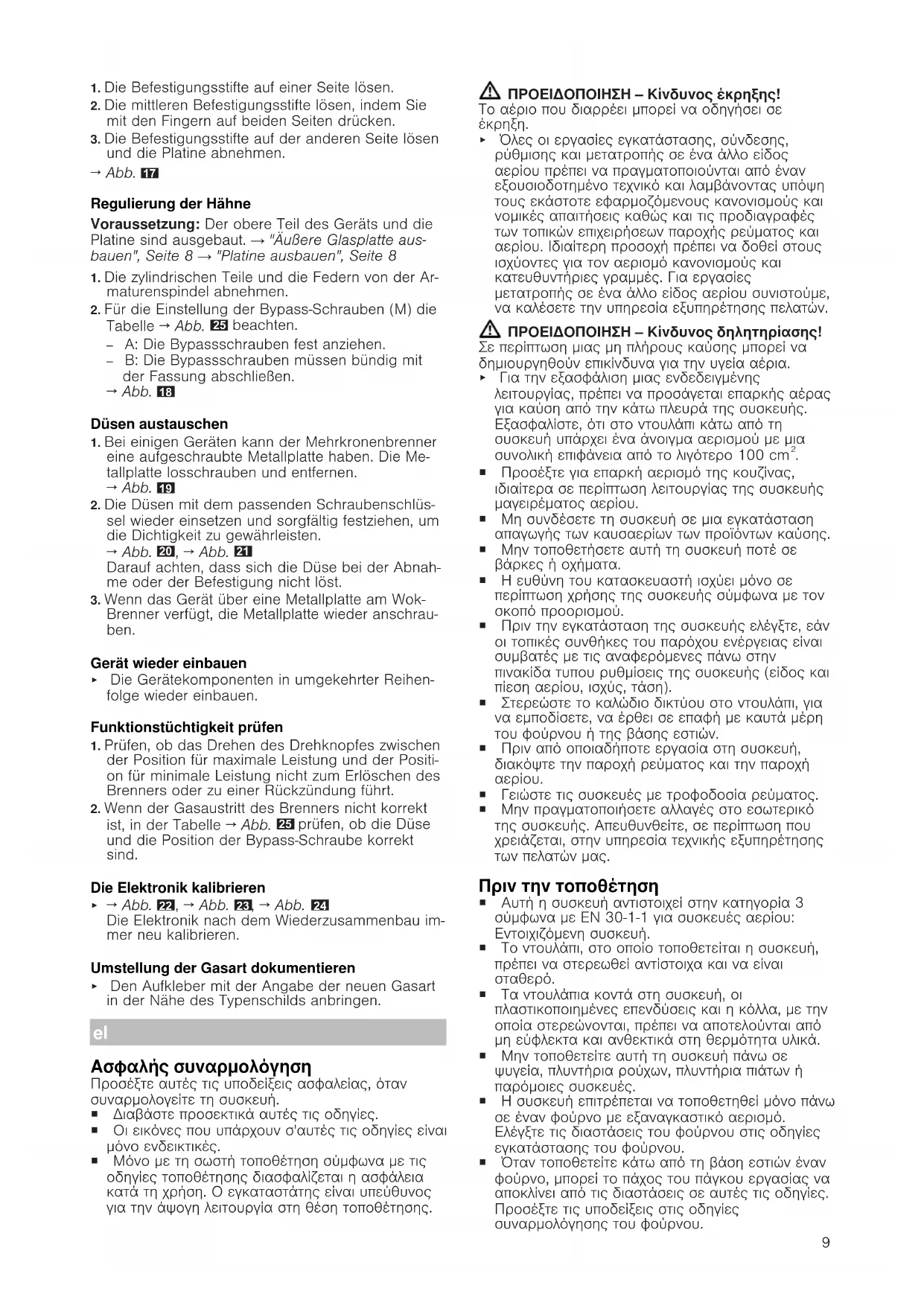

Σε περίπτωση μιας μη πλήρους καύσης μπορεί να δημιουργηθούν επικίνυνα για την υγεία αέρια.

Για την εξασφάλιση της ενδεδειγμένης λειτουργίας, πρέπει να προσάγεται επαρκής αέρας για καύση από την κάτω πλευρά της συσκευής. Εξασφαλίστε, στο ντουλάπι κάτω από τη συσκευή να υπάρχει ένα άνοιγμα αερισμού ή μια αυτοματική επανεία από το λιγότερο 100 cm². Προσέξτε για επαρκή αερισμό της κουζίνας, ιδιαίτερα σε περίπτωση λειτουργίας της συσκευής με υγραέριο. Μην συνδέετε τη συσκευή σε μια εγκατάσταση αναγωγής των καυσαερίων των ροών καύσης. Μην τοποθετείτε αυτή τη συσκευή ποτέ σε βάρκες ή οχήματα. Η ευθύνη του κατασκευαστή παύει σε περίπτωση χρήσης της συσκευής αντίθετα με τον σκοπό προορισμού. Πριν την εγκατάσταση της συσκευής, ελέγξτε αν οι τοπικές συνθήκες του χώρου ευρείας είναι συμβατές με τις αναφερόμενες πάνω στον πίνακα του πινακιδίου της συσκευής (είδος και πίεση αερίου, ισχύς, τάση). Στερεώστε το καλώδιο δικτύου με τον σπιράλ, για να εμποδίσετε να έρθει σε επαφή με καυτά μέρη του φούρνου ή βαθιές εστίες. Πριν από οποιαδήποτε εργασία στη συσκευή, κλείστε την παροχή ρεύματος και την παροχή αερίου. Τηρείτε τις προφυλάξεις ασφαλείας. Μην πραγματοποιείτε αλλαγές στο εσωτερικό της συσκευής. Απευθυνθείτε, σε περίπτωση που χρειαστεί, στην υπηρεσία τεχνικής εξυπηρέτησης των πλατών σας.

Πριν την τοποθέτηση

Αυτή η συσκευή αντιστοιχεί στην κατηγορία 3 σύμφωνα με το EN 30-1-1 για συσκευές αερίου: Εντοιχισμένη συσκευή. Το ντουλάπι, στο οποίο τοποθετείται η συσκευή, πρέπει να είναι στερεωμένο σταθερά και να είναι επίπεδο. Τα ντουλάπια κοντά στη συσκευή, οι πλαστικοποιημένες επιφάνειες και η κόλλα, με την οποία στερεώνονται, πρέπει να αντέχουν σε υψηλές και ανεκτικές στη θερμοκρασία. Μην τοποθετείτε αυτή τη συσκευή πάνω σε γυαλιά, πλυντήρια ρούχων, πλυντήρια πιάτων ή προθήκες συσκευών. Η συσκευή επιτρέπεται να τοποθετηθεί μόνο πάνω σε φούρνο με αναγκαστικό αερισμό. Ελέγξτε τις διατάξεις του φούρνου στις οδηγίες εγκατάστασης του φούρνου. Όταν τοποθετείται κάτω ή πάνω από έναν φούρνο, μπορεί το μήκος του πάγκου εργασίας να αποκλίνει από τις διατάξεις που αναφέρονται στις οδηγίες. Προσέξτε τις υποδείξεις στις οδηγίες συναρμολόγησης του φούρνου.

Όταν τοποθετείται ένας απαγωγός αέρα ή ένας απορροφητήρας, προσέξτε τις οδηγίες εγκατάστασής του. Προσέξτε πάντοτε την κλίση εξόδου ή απαγωγής ως προς τη βάση εστιών. →ΕΙΚ.1

Προετοιμασία του ντουλαπιού

Κατασκευάστε στον πάγκο εργασίας ένα άνοιγμα με τις ενδεικτικές διαστάσεις, ανάλογα με τον επιθυμητό τρόπο εγκατάστασης: Κανονική (α) ή Ισοσταθμική (β). →ΕΙΚ.2, →ΕΙΚ.3 - Σφραγίστε τις επιφάνειες κοπής των ξύλινων πάγκων με ειδική κόλλα, για να τις προστατεύσετε από υγρασία. Όταν κάτω από τη βάση εστιών δεν βρίσκεται κανένας εντοιχισμένος φούρνος, τοποθετήστε έναν αποστάτη από μη εύφλεκτο υλικό (π.χ. μέταλλο ή κόντρα πλακέ) σε απόσταση 10 mm κάτω από τη βάση εστιών. Εξασφαλίζεται η πρόσβαση στην κάτω πλευρά της βάσης εστιών. Η απόσταση του εναλλάκτη ή η σύνδεση στο δίκτυο της συσκευής πρέπει να είναι τουλάχιστον 10 mm.

→ΕΙΚ.4, →ΕΙΚ.5

Προετοιμασία του δαπέδου για την ισοπέδωση με την επιφάνεια τοποθέτησης

Οι εργασίες κόλλησης στον πάγκο εργασίας πρέπει να εκτελούνται στο εξειδικευμένο συνεργείο. Οι κόλλες πρέπει να είναι καθαρές και ακριβείς, ειδή η ακμή κόλλησης στην εξωτερική επιφάνεια είναι ορατή. Η σωληνωτή του μηχανήματος πρέπει να διασφαλίζεται επίσης και από τις εργασίες κόλλησης. Χρησιμοποιείτε μόνο ειδικά, ανθεκτικά στη θερμοκρασία και στο νερό γάντια εργασίας (π.χ. φυσική πέτρα ή πλάκες). Το εξωτερικό του μηχανήματος είναι ανθεκτικό στη θερμοκρασία έως τους 90°C.

Τοποθέτηση της συσκευής

Σημείωση: Μην κολλάτε τη συσκευή με αιλικόνη στον πάγκο εργασίας.

1. Σημείωση 30: ακολουθήστε τις οδηγίες και τις προειδοποιήσεις που αναγράφονται στο παρόν έγγραφο, καθώς και τις σχετικές διατάξεις περί ασφαλείας.
2. Κολλήστε τη συμπαράδοση αυτοκόλλητη στη γυάλινη επιφάνεια κάτω από τη βάση εστιών. Η αυτοκόλλητη συμπαράδοση εμποδίζει την είσοδο υγρών.

→Εικ.6 3. Βιδώστε τα συμπαραδιδόμενα καρφιά στην αναφερόμενη θέση έτσι, ώστε να γυρίζουν ελεύθερα. →Εικ.7 4. Εν κατακλείδι, η συσκευή έχει διάσταση 480 mm, πριν τη βιδώσετε στον τοίχο, που είναι προεγκατεστημένος στην πίσω πλευρά οριζοντίων τοίχων. →Εικ.8 5. Γυρίστε τη βάση στήριξης και τοποθετήστε την στο άνοιγμα. Τοποθετήστε τη βάση στήριξης έναντι στην μπροστινή πλευρά του ανοίγματος. →Εικ.9 6. Γυρίστε και καρφώστε τα. →Εικ.10 Η θέση των κλιπ εξαρτάται από το πάχος του πάγκου εργασίας.

Τοποθέτηση της συσκευής σε επίπεδη επιφάνεια τοποθέτησης

1. Το τηλέφωνο είναι εκτός λειτουργίας, όταν το χρησιμοποιείτε για να καλέσετε το κέντρο εξυπηρέτησης.

→ "Τοποθέτηση της συσκευής", Σελίδα 10 Η βάση στήριξης πρέπει να βρίσκεται λίγο κάτω από την επιφάνεια εργασίας. Σε περίπτωση πάγκων εργασίας πρέπει οι επιφάνειες τοποθέτησης να είναι ανθεκτικές στη θερμοκρασία και στο νερό. →Εικ. 11

1. Έλεγχος λειτουργίας και θέση της συσκευής.
2. Γεμίστε το διάκενο μεταξύ του πάγκου εργασίας και της βάσης στήριξης με μια κατάλληλη κόλλα σιλικόνης του εμπορίου.

→Εικ. 12

Εξουδετερώνει την καολαϊκή μια θανατούσα με το δακτυλικό υγραμένο μο ασημένι, πρώτα σχηματίζει για στερεή κρύστα.

Σημείωση: Προτού χρησιμοποιήσετε τη συσκευή, αφήστε την κόλλα σιλικόνης να στεγνώσει.

Υπόδειξη: Σε περίπτωση που παρατηρήσετε πάνω σε επιφάνεια φυσικής πέτρας μια ακατάλληλη καλά αισθητικής, μπορεί να προκληθούν αλλοιώσεις του χρώματος, που δεν μπορούν πλέον να αποκαλυφθούν. Μπορείτε να προμηθευτείτε μια κατάλληλη καλά από την υπηρεσία τεχνικής εξυπηρέτησης πλατφόρμας μας.

Ανοίξτε προσεκτικά τη συσκευή

1. Αποσυνδέστε τη συσκευή από το δίκτυο αερίου και αέρα. 2. Σβήστε τα κλιπ και προχωρήστε με την αντίθετη φορά.

Σύνδεση του αερίου

Ποιο είναι το είδος για κάθε χώρα κατευθυντήριες οδηγίες.

ΠΡΟΣΟΧΗ-Κίνδυνος έκρηξης!

Μια διαρροή αερίου μπορεί να προκαλέσει έκρηξη.

• Μετά από εργασίες στις μονώσεις, ελέγχετε πάντοτε τη στεγανότητα. Τοποθετήστε την οθόνη αέριου έτσι, ώστε η βάση απόκνησης να είναι πρώτη. Βεβαιωθείτε ότι τα στοιχεία για το είδος του αερίου και την πίεση του αερίου πάνω στην πινακίδα τύπου ταυτίζονται με τις τοπικές προϋποθέσεις ένδεσης.
• Συνδέστε τη συσκευή σε έναν άκαμπτο σωλήνα αερίου ή έναν εύκαμπτο ελαστικό σωλήνα. Ο εύκαμπτος ελαστικός σωλήνας δεν πρέπει να έρθει σε επαφή με κινούμενα μέρη του ανεμιστήρα, στα οποία είναι τοποθετημένη η συσκευή (π.χ. ένα ράφι) και δεν επιτρέπεται να περνά από περιοχές, που μπορεί να υπερθερμανθούν. Γωνία σύνδεσης αερίου στη συσκευή: R 1/2. Μην κινείτε τη συσκευή από τη γωνία σύνδεσης αερίου.

Αντικατάσταση της σύνδεσης αερίου

Λαμβάνετε εξαρτήματα για σύνδεση αερίου από την Υπηρεσία Τεχνικής Εξυπηρέτησης Πελατών.

Ταυτότητα εγκατάστασης 00034308

Γωνία σύνδεσης αερίου: G 1/2 10006024

Σύνδεση αερίου R 1/2

→ΕΙΚ.13

Σύνδεση αερίου G 1/2

1. Αντικαταστήστε τη σύνδεση αερίου μόνο με την ονομαστική πίεση σύνδεσης αερίου G 1/2. → ΕΙΚ. 14 2. Τοποθετήστε τη στεγανοποίηση εταλούς της σύνδεσης αερίου της συσκευής και της προσαγωγής αερίου.

ΕΙΚ. 15

Ηλεκτρική σύνδεση

Η συσκευή ανήκει στον τύπο Υ: Το καλώδιο σύνδεσης δεν επιτρέπεται να αντικατασταθεί από τον χρήστη, αλλά μόνο από την υπηρεσία τεχνικής εξυπηρέτησης πλατφόρμας. Προσέξτε τον τύπο του καλωδίου και την ελάχιστη διάμετρο. Οι βαλβίδες εισόδου παρέχονται με ένα καλώδιο δικτύου με ή χωρίς συνδέσεις στις συσκευές, που είναι εγκατεστημένες σε ένα μέρος, μόνο σε πρίζες με οστό τοποθέτηση σύνδεσης αγωγού προστασίας (γείωση). Όταν το δίκτυο δεν είναι προστασία του χρήστη, χρησιμοποιήστε έναν διακόπτη προστασίας διακόπτης ρευμάτων διαρροής ένα ελάχιστο διάκενο επαφής 3 mm.

→ ΕΙΚ 16

Αλλαγή του είδους αερίου

Όταν το επιτρέπουν οι κανονισμοί της χώρας, μπορεί αυτή η συσκευή να προσαρμοστεί σε άλλα είδη αερίου, εφόσον αυτά αναφέρονται πάνω στην πινακίδα τύπου.

Τα κατάλληλα εξαρτήματα βρίσκονται στη συσκευασία, η οποία συνοδεύει τη συσκευή ή μπορείτε να τα προμηθευτείτε από την υπηρεσία εξυπηρέτησης πελατών μας. Τον πίνακα → ΕΙΚ. 25 θα βρείτε τον κατάλληλο για τον κάθε καυστήρα και είδος αερίου.

C Οικονομικός καυστήρας D Κανονικός καυστήρας E Ισχυρός καυστήρας F Καυστήρας πλήρης στήλης Μίνι Γουόκ G Καυστήρας Τριπλής Στήλης Γουόκ

Αφαίρεση της εξωτερικής γυάλινης πλάκας

1. Αφαιρέστε σχάρες, τα καλύμματα των καυστήρων, τους διανομείς και τους περιστροφικούς διακόπτες. 2. Αφαιρέστε τις βίδες των καυστήρων. 3. Αφαιρέστε προσεκτικά τη γυάλινη πλάκα.

Αφαίρεση πλάκας

Προσοχή: Η πλάκα είναι στερεωμένη με σημεία στήριξης στις πλευρές και στην έδρα στο στήριγμα. Κρατήστε προσεκτικά τα σημεία στήριξης, χωρίς να υποστεί ζημιά. Εάν σπάσει ένα σημείο, πρέπει να αντικατασταθεί η έδρα στο στήριγμα.

ΠΡΟΣΟΧΗ!

Σε περίπτωση καταλήλου χειρισμού μπορεί να σπάσει η πλάκα. Χειριστείτε προσεκτικά την πλάκα. Χρησιμοποιήστε αντιστατικά γάντια ή κρατάτε την πλάκα από τις άκρες. Μην ασκείτε πίεση στις επιφάνειες της πλάκας, πάνω στην οποία βρίσκονται εξαρτήματα ή αγωγοί. 1. Αφαιρέστε τους πείρους στερέωσης από τη βάση. 2. Αφαιρέστε τους μεσαίους πείρους στερέωσης, ταυτόχρονα με τα δάχτυλα στα δύο μέρη.

1. Αφού τοποθετήσετε τους σωλήνες στερέωσης και αφαιρέσετε την πλάκα.

→Εικ.17

Ρύθμιση των βαλβίδων

Ρύθμιση: Το επάνω μέρος της συσκευής και η βάση είναι συναρμολογημένα. → "Αφαίρεση της Εσωτερικής Υγραντικής Βαλβίδας", σελίδα 11 → "Αφαίρεση της Βαλβίδας", σελίδα 11

1. Αφαιρέστε τα κυλινδρικά έδρανα και τα ελατήρια από το στέλεχος της βαλβίδας. 2. Για τη ρύθμιση της δύναμης παρακαμπτηρίου (M) προσθέστε μια ροδέλα → Εικ. 25

A: Σφίξτε γερά τις βίδες παρακαμπτηρίου. B: Οι βίδες παρακαμπτηρίου πρέπει να τελειώνουν ίσια με το πλαίσιο. →Εικ. 18

Αντικατάσταση των ακροφυσίων

1. Σε ορισμένες συσκευές μπορεί ο καλοριφέρ πολλαπλής στεφάνης να έχει μια βιδωμένη μεταλλική πλάκα. Ξεβιδώστε τη μεταλλική πλάκα και αφαιρέστε τη. → Εικ. 19
2. Τοποθετήστε τα ακροφύσια με το κατάλληλο κλειδί και σφίξτε τα προσεκτικά, για την εξασφάλιση της στεγανότητας.

→ ΕΙΚ 20 → ΕΙΚ 21

Προσέξτε να μην αποσπάσετε το ακροφύσιο κατά την αφαίρεση ή τη στερέωση.

1. Όταν η συσκευή διαθέτει μια μεταλλική πλάκα θωράκισης για το σκοπό, βιδώστε την ξανά.

Τοποθέτηση της συσκευής

• Εάν τοποθετήσετε τα εξαρτήματα της συσκευής με την αντίθετη σειρά.

Έλεγχος της στεγανότητας λειτουργίας

1. Ελέγξτε, εάν το γυάλινο διάφραγμα του καυστήρα είναι σωστά τοποθετημένο και η θέση του καυστήρα είναι σωστή.
2. Όταν η έξοδος αερίου του καυστήρα δεν είναι σωστή, ελέγξτε στον πίνακα → Εικ. 25. Εάν το ακροφύσιο και η θέση της βίδας παράκαμψης είναι σωστά.

Βαθμονόμηση του ηλεκτρονικού συστήματος
