РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ T26CA42S0 NEFF

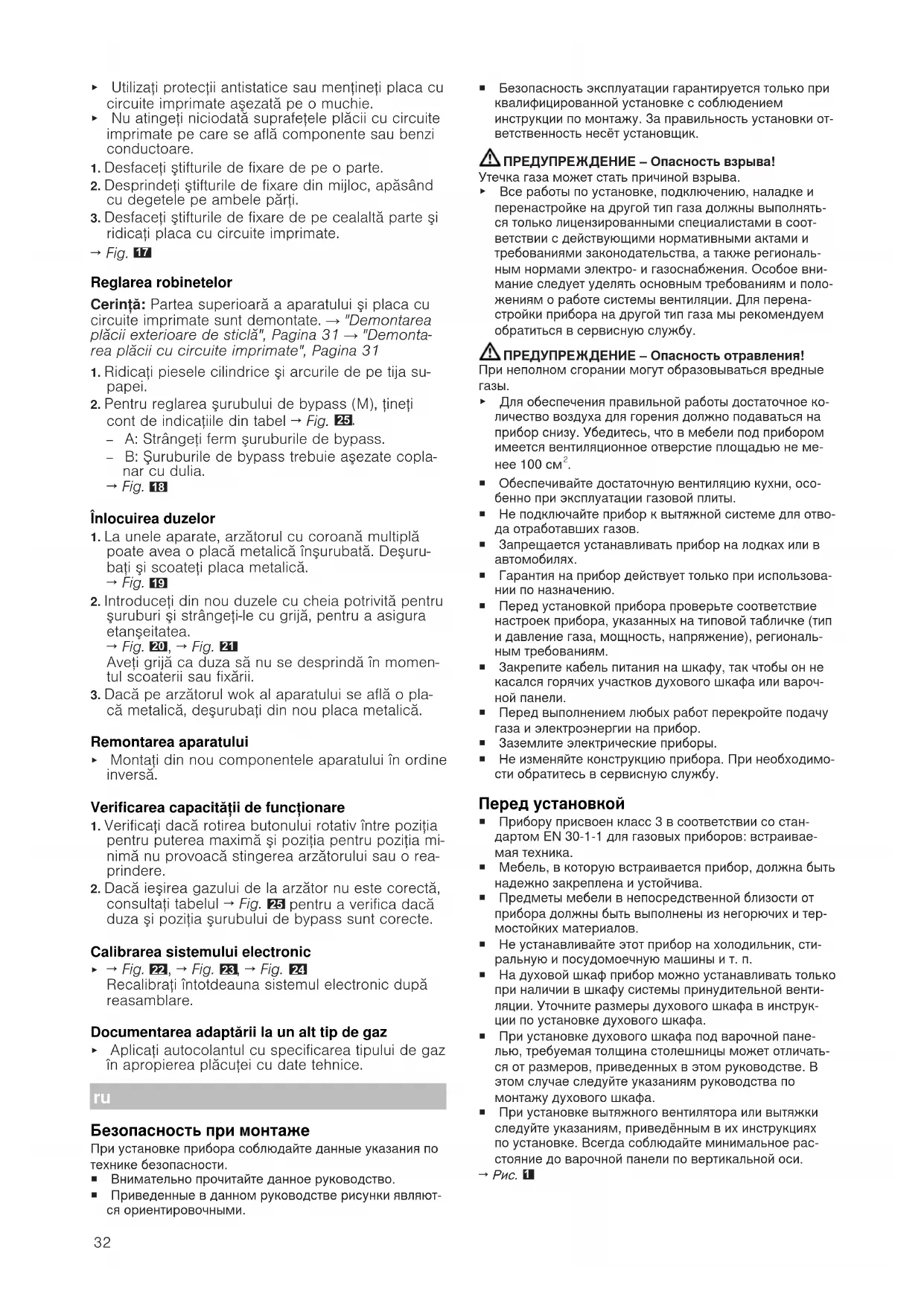

Безопасность при монтаже При установке прибора соблюдайте данные указания по технике безопасности. ¡ Внимательно прочитайте данное руководство. ¡ Приведенные в данном руководстве рисунки являют- ся ориентировочными. ¡ Безопасность эксплуатации гарантируется только при квалифицированной установке с соблюдением инструкции по монтажу. За правильность установки от- ветственность несёт установщик. ПРЕДУПРЕЖДЕНИЕ‒Опасность взрыва! Утечка газа может стать причиной взрыва. ▶ Все работы по установке, подключению, наладке и перенастройке на другой тип газа должны выполнять- ся только лицензированными специалистами в соот- ветствии с действующими нормативными актами и требованиями законодательства, а также региональ- ным нормами электро- и газоснабжения. Особое вни- мание следует уделять основным требованиям и поло- жениям о работе системы вентиляции. Для перена- стройки прибора на другой тип газа мы рекомендуем обратиться в сервисную службу. ПРЕДУПРЕЖДЕНИЕ‒Опасность отравления! При неполном сгорании могут образовываться вредные

▶ Для обеспечения правильной работы достаточное ко- личество воздуха для горения должно подаваться на прибор снизу. Убедитесь, что в мебели под прибором имеется вентиляционное отверстие площадью не ме- нее 100 см

¡ Обеспечивайте достаточную вентиляцию кухни, осо- бенно при эксплуатации газовой плиты. ¡ Не подключайте прибор к вытяжной системе для отво- да отработавших газов. ¡ Запрещается устанавливать прибор на лодках или в автомобилях. ¡ Гарантия на прибор действует только при использова- нии по назначению. ¡ Перед установкой прибора проверьте соответствие настроек прибора, указанных на типовой табличке (тип и давление газа, мощность, напряжение), региональ- ным требованиям. ¡ Закрепите кабель питания на шкафу, так чтобы он не касался горячих участков духового шкафа или вароч- ной панели. ¡ Перед выполнением любых работ перекройте подачу газа и электроэнергии на прибор. ¡ Заземлите электрические приборы. ¡ Не изменяйте конструкцию прибора. При необходимо- сти обратитесь в сервисную службу. Перед установкой ¡ Прибору присвоен класс 3 в соответствии со стан- дартом EN30-1-1 для газовых приборов: встраивае- мая техника. ¡ Мебель, в которую встраивается прибор, должна быть надежно закреплена и устойчива. ¡ Предметы мебели в непосредственной близости от прибора должны быть выполнены из негорючих и тер- мостойких материалов. ¡ Не устанавливайте этот прибор на холодильник, сти- ральную и посудомоечную машины и т. п. ¡ На духовой шкаф прибор можно устанавливать только при наличии в шкафу системы принудительной венти- ляции. Уточните размеры духового шкафа в инструк- ции по установке духового шкафа. ¡ При установке духового шкафа под варочной пане- лью, требуемая толщина столешницы может отличать- ся от размеров, приведенных в этом руководстве. В этом случае следуйте указаниям руководства по монтажу духового шкафа. ¡ При установке вытяжного вентилятора или вытяжки следуйте указаниям, приведённым в их инструкциях по установке. Всегда соблюдайте минимальное рас- стояние до варочной панели по вертикальной оси.

Подготовка мебели ¡ Выполните в столешнице вырез нужных размеров в зависимости от необходимого варианта установки: обычная (а) или заподлицо (б).

¡ Обработайте поверхности выреза в деревянной сто- лешнице специальным клеем-герметиком для защиты

¡ Если под варочной панелью не установлен встроен- ный духовой шкаф, вставьте под ней распорку из него- рючего материала (например, металла или фанеры) на расстоянии 10 мм. Это предотвратит доступ к ниж- ней стороне варочной панели. Расстояние между про- межуточной полкой и местом подключения прибора к электросети должно быть не менее 10 мм.

Подготовка мебели для встраивания за-

¡ Все обрезочные работы на рабочей поверхности должны выполняться в специализированной мастер-

¡ Резы должны быть чистыми и точными, так как кромки будут видны на поверхности. После обрезания следует ещё раз проверить устойчивость мебели. ¡ Используйте только специальные термостойкие и во- достойкие рабочие поверхности (например, из нату- рального камня или кафельной плитки). ¡ Мебель для встраивания должна выдерживать темпе- ратуру до 90°С. Размещение прибора Заметка:Не приклеивайте прибор к столешнице силико-

Положите варочную панель нижней стороной вверх на ровную устойчивую поверхность.

Приклейте прилагаемый самоклеящийся уплотнитель к нижнему краю варочной панели. Самоклеящийся уплотнитель предотвращает попадание жидкостей.

Вверните входящие в комплект зажимы в указанном положении, чтобы они свободно вращались.

При установке прибора в нишу шириной 480мм необ- ходимо снять распорку, предварительно устанавлива- емую на задней панели некоторых моделей.

Переверните варочную панель и установите ее в вы- рез. Выровняйте варочную панель по передней части

Поверните зажимы, и они зафиксируются.

Положение зажимов зависит от толщины столешницы. Встраивание прибора заподлицо

Установите прибор так, чтобы вокруг него был равно- мерный зазор. → "Размещение прибора", Страница33 ‒ Варочная панель должна быть немного ниже рабо- чей поверхности. Если столешницы облицованы ка- фельной плиткой, поверхности прилегания можно повысить с помощью термостойких и водостойких

Проверьте функционирование и расположение прибо-

Заполните зазор между рабочей поверхностью и ва- рочной панелью подходящим силиконовым клеем.

Разровняйте силиконовый клей шпателем или смочен- ным в мыльном растворе пальцем до его отвержде-

Заметка:Прежде чем пользоваться прибором, подожди- те пока силиконовый клей высохнет. Рекомендация:Использование неподходящего силико- нового клея на поверхностях из натурального камня мо- жет вызвать необратимые изменения цвета. Подходящий клей можно приобрести в нашей сервисной службе. Демонтаж прибора

Отключите подачу электроэнергии и газа на прибор.

Отверните зажимы и выполните действия в обратном

Подключение газа Соблюдайте требования, действующие в вашей стране. ОСТОРОЖНО‒Опасность взрыва! Утечка газа может привести к взрыву. ▶ После работы с подключениями проверьте их герме-

¡ Подсоедините газовый штуцер так, чтобы к запорному вентилю был обеспечен свободный доступ. ¡ Убедитесь, что данные на типовой табличке, касающи- еся напряжения, типа и давления газа соответствуют местным условиям подключения. ¡ Подключите к прибору жесткую газоподводящую тру- бу или гибкую металлическую трубу. ¡ Гибкая металлическая трубка не должна соприкасать- ся с выдвижными элементами мебели, в которую встроен прибор (например, ящиком), и ее нельзя прокладывать через внутреннее пространство шкафа, где она может создавать помехи. ¡ Угловое соединение для газового подключения к при- бору: R 1/2. ¡ Не перемещайте и не перекручивайте угловое соеди- нение для газового подключения. Запасные части для газового подключе-

Для приобретения элементов для газового подключения обратитесь в сервисную службу.

Угловое соединение для газового под- ключения: G 1/2

Газовый штуцер R 1/2

Газовый штуцер G 1/2

Замените угловое соединение для газового подключе- ния на приборе на угловое соединение для газового подключения G 1/2, поставляемую в комплекте.

Вставьте уплотнитель между газовым штуцером при- бора и источником газа.

Подключение к электросети ¡ Этот прибор относится к типу Y: замена сетевого кабе- ля может производиться только специалистом сервис- ной службы. Учитывайте тип кабеля и минимальное

¡ Варочные панели поставляются с кабелем питания со штепсельной вилкой или без нее.34 ¡ Подключайте приборы со штепсельной вилкой толькок розеткам с подключенным соответствующим об-разом заземляющим проводом.¡ Если подключение со штепсельной вилкой невозмож-но, установите автоматический выключатель с зазо-ром между разомкнутыми контактами не менее 3 мм.

Перенастройка на другой вид газа Прибор можно перенастроить на работу с другими типа-ми газа, указанными на типовой табличке, если подобныедействия не противоречат региональным нормам.Необходимые для этого детали идут в комплекте с при-бором, или их можно приобрести в сервисной службе. Втаблице →

приводятся подходящие комбинациидля соответствующей горелки и типа газа.Экономичная газовая горелкаСтандартная газовая горелкаГазовая горелка повышенной мощностиГорелка Miniwok с широким охватом пламениГорелка Wok с широким охватом пламени Снятие внешней стеклянной панели

Снимите решетки, крышки горелок, рассекатели и руч-ки настройки. Выверните винты горелок. Аккуратно снимите стеклянную панель. Снятие электронной платы Рекомендация:Электронная плата зафиксирована надержателе по бокам и в середине с помощью крепёж-ных штифтов. Нажимайте на крепёжные штифты осто-рожно, чтобы не повредить их. Если сломается одинштифт, необходимо заменить весь держатель.ВНИМАНИЕ!При неправильном обращении возможно повреждениеэлектронной платы.▶ Обращайтесь с электронной платой осторожно.▶ Используйте антистатические экраны или держитеэлектронную плату за края.▶ Не касайтесь поверхностей электронной платы, тамгде находятся детали или токопроводящие дорожки. Ослабьте крепёжные штифты с одной стороны. Ослабьте средние крепёжные штифты, нажав пальца-ми с обеих сторон. Ослабьте крепёжные штифты с другой стороны и сни-мите электронную плату.

Регулировка кранов Требование:Верхняя часть прибора и электронная пла-та сняты. → "Снятие внешней стеклянной панели", Страница34

"Снятие электронной платы", Страница34

Снимите цилиндрические детали и пружины со шпин-деля арматуры. При установке регулировочных винтов (M) учитывайтеинформацию, приведенную в таблице →

‒ A: Надежно затяните регулировочные винты.‒ B: Регулировочные винты должны находиться за-подлицо с оправой.

На некоторых приборах горелка с широким охватомпламени оснащена навинчиваемой металлическойпластиной. Отвинтите и снимите металлическую пла-стину.

Установите форсунки на место, используя подходящийключ и осторожно затяните, чтобы обеспечить герме-тичность.

Убедитесь, что форсунка не отсоединяется при снятииили установке. Если прибор оснащен металлической пластиной на го-релке Wok, привинтите металлическую пластину наместо. Повторная установка прибора

Установите элементы прибора в обратном порядке. Проверка функционирования

Убедитесь, при повороте вращающейся ручки междуположением максимальной мощности и положениемминимальной мощности горелка не тухнет и не возни-кает вспышка. При неправильном выходе газа из горелки необходи-мо по таблице →

проверить, правильностьфорсунки и положение регулировочного винта. Калибровка электроники

Всегда выполняйте калибровку электроники послеобратной сборки. Документирование перенастройки на другой тип газа

Наклейку с информацией о новом используемом типегаза приклейте рядом с типовой табличкой.
