| Marka | NEFF |
| Model | T26CA42S0 |
| Rodzaj urządzenia | Kuchenka gazowa z piekarnikiem |
| Liczba palników | 5 (eco, standard, mocny, Miniwok, Wok) |
| Rodzaj gazu | Gaz ziemny lub butan/propan (możliwość konwersji) |
| Zasilanie elektryczne | 230 V, 50 Hz (zapłon i elektronika) |
| Wymiary wnęki (szer. x głęb.) | Minimalna szerokość 480 mm, standardowa głębokość |
| Materiał powierzchni | Szklana płyta (zgodnie z opisem) |
| Bezpieczeństwo | Automatyczne odcięcie gazu (jeśli dotyczy), zatrzymanie awaryjne? Nie wymienione |
| Zużycie energii | Nieokreślone (klasa energetyczna nie podana) |
| Masa netto | Około 12 kg (szacunkowo) |
| Dostępne części zamienne | Dysze, uszczelki, kolano przyłączeniowe gazu (G 1/2) |
| Konserwacja | Czyszczenie miękką ściereczką i nieściernymi środkami; unikać dostania się wody |
| Instalacja | Wbudowanie klasa 3, wymaga profesjonalisty do gazu i elektryczności |
| Gwarancja | Standardowa gwarancja producenta (sprawdź warunki) |
Często zadawane pytania - T26CA42S0 NEFF
Pytania użytkowników dotyczące T26CA42S0 NEFF
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Kuchenka w formacie PDF za darmo! Znajdź swoją instrukcję T26CA42S0 - NEFF i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. T26CA42S0 marki NEFF.
INSTRUKCJA OBSŁUGI T26CA42S0 NEFF
Instrukcje montażu
Podczas montażu urządzenia należy przestrzegać zasad bezpieczeństwa.
Należy dokładnie przeczytać niniejszą instrukcję. - Ilustracje przedstawione w niniejszej instrukcji mają charakter orientacyjny. - Bezpieczeństwo podczas użytkowania zapewnione jest tylko po prawidłowym zamontowaniu zgodnie z instrukcją montażu. Monter jest odpowiedzialny za prawidłowe działanie w miejscu instalacji urządzenia.
OSTRZEŻENIE - Ryzyko wybuchu!
Ulatniający się gaz może doprowadzić do wybuchu.
- Wszystkie prace związane z instalacją, podłączeniem, regulacją i przystosowaniem na inny rodzaj gazu muszą być wykonywane przez autoryzowanego specjalistę zgodnie z obowiązującymi przepisami i wymogami prawnymi, jak również z przepisami lokalnych dostawców energii elektrycznej i gazu. Szczególną uwagę należy zwrócić na przepisy i wytyczne dotyczące wentylacji. W przypadku prac związanych z przystosowaniem na inny rodzaj gazu zalecamy kontakt z serwisem.
OSTRZEŻENIE - Ryzyko zatrucia!
W przypadku niecałkowitego spalania mogą powstawać gazy szkodliwe dla zdrowia.
- Aby zapewnić prawidłowe działanie urządzenia, należy doprowadzić wystarczającą ilość powietrza do spalania od spodu urządzenia. Upewnić się, że w meblu pod urządzeniem znajduje się otwór wentylacyjny o łącznej powierzchni co najmniej 100 cm².
Zapewnić dostateczną wentylację kuchni, szczególnie przy korzystaniu z kuchenki gazowej. - Nie podłączać urządzenia do instalacji odprowadzającej produkty spalania. - Nigdy nie ustawiać tego urządzenia na łodziach lub pojazdach. Gwarancja obowiązuje tylko wtedy, gdy urządzenie jest używane zgodnie z jego przeznaczeniem. - Przed instalacją urządzenia należy sprawdzić, czy lokalne warunki dostawcy są zgodne z ustawieniami urządzenia podanymi na tabliczce znamionowej (rodzaj i ciśnienie gazu, moc, napięcie). - Przymocować przewód zasilający do szafki, aby nie dotykał gorących części piekarnika lub płyty grzewczej. - Przed przystąpieniem do jakichkolwiek prac przy urządzeniu należy wyłączyć zasilanie elektryczne i dopływ gazu. - Podłączyć urządzenie z zasilaniem elektrycznym do uziemienia. - Nie dokonywać żadnych modyfikacji we wnętrzu urządzenia. W razie potrzeby skontaktować się z naszym serwisem technicznym.
Przed ustawieniem
- To urządzenie odpowiada klasie 3 zgodnie z EN 30-1-1 dla urządzeń gazowych: urządzenie do zabudowy.
- Mebel, w którym montowane jest urządzenie, musi być odpowiednio zamocowany i stabilny.
- Meble znajdujące się w pobliżu urządzenia, płyty laminowane oraz klej użyty do ich mocowania muszą być wykonane z materiałów niepalnych i odpornych na wysoką temperaturę.
- Nie instalować tego urządzenia na lodówce, pralce, zmywarce itp.
- Urządzenie może być instalowane wyłącznie na piekarniku z wymuszoną wentylacją. Sprawdzić wymiary piekarnika w instrukcji instalacji piekarnika.
- Jeżeli pod płytą grzewczą zamontowany będzie piekarnik, grubość blatu roboczego nie może odbiegać od wartości podanych w niniejszej instrukcji. Przestrzegać wskazówek zawartych w instrukcji montażu piekarnika. W przypadku instalacji wentylatora wyciągowego lub okapu kuchennego należy postępować zgodnie z instrukcją instalacji. Należy zawsze uwzględnić minimalny odstęp w pionie od płyty grzewczej.
Rys. 1
Przygotowanie mebla
Wyciąć w blacie roboczym otwór o zadanych wymiarach, w zależności od zadanej metody montażu: normalny (a) lub wpuszczany (b).
→ Rys. 2, → Rys. 3. Powierzchnie cięcia drewnianych blatów roboczych należy zabezpieczyć przed wilgocią specjalnym klejem. - Jeśli pod płytą grzewczą nie ma piekarnika do zabudowy, należy włożyć pod płytę element dystansowy wykonany z niepalnego materiału (np. metalu lub sklejki) w odstępie 10 mm. Uniemożliwi to dostęp do spodu płyty grzewczej. Odstęp płyty przegradzającej do przyłącza elektrycznego urządzenia musi wynosić minimum 10 mm.
→ Rys. 4, → Rys. 5
Przygotowanie mebla do montażu zlicowanego
- Wszystkie prace związane z przycinaniem powierzchni roboczej muszą być wykonywane w specjalistycznym warsztacie. Cięcia muszą być czyste i precyzyjne, ponieważ krawędź cięcia jest widoczna na powierzchni. Należy również zagwarantować stabilność mebla po przycięciu na wymiar. Stosować wyłącznie specjalne powierzchnie robocze odporne na temperaturę i wodę (np. kamień naturalny lub płytki).
- Meble do zabudowy muszą być odporne na działanie temperatury do 90°C.
Pozycjonowanie urządzenia
Uwaga: Nie przyklejać urządzenia do blatu roboczego za pomocą silikonu.
- Umieścić płytę grzewczą na gładkiej, stabilnej powierzchni górną stroną do dołu.
- Przykleić dostarczoną uszczelkę samoprzylepną do dolnej krawędzi płyty grzewczej. Uszczelka samoprzylepna zapobiega przedostawaniu się cieczy.
→ Rys. 6
- Przykręcić dostarczone uchwyty we wskazane pozycje tak, aby mogły się swobodnie obracać. Rys. 7
- Jeżeli urządzenie ma być zamontowane we wnęce o szerokości 480 mm, należy usunąć rozpórkę, która w niektórych modelach jest fabrycznie zamontowana z tyłu. → Rys. 8
- Odwrócić płytę grzewczą i włożyć ją we wgłębienie. Dosunąć płytę grzewczą do przedniej części wgłębienia. → Rys. 9
- Przykręcić uchwyty i dokręcić je.
→ Rys. 10
Pozycja uchwytów zależy od grubości blatu roboczego.
Montaż urządzenia na równi z blatem
- Zamontować urządzenie w taki sposób, aby dookoła powstała równomierna szczelina. → "Pozycjonowanie urządzenia", Strona 26
- Płyta grzewcza powinna znajdować się nieco niżej niż blat roboczy. W przypadku blatów z płytek ceramicznych konieczne są podwyższenia powierzchni styku za pomocą odpornych na temperaturę i wodę. → Rys. 11
- Skontrolować działanie i położenie urządzenia.
- Szczelinę między blatem roboczym a płytą grzewczą wypełnić odpowiednim, dostępnym w handlu klejem silikonowym. → Rys. 12 Zanim utworzy się utwardzona warstwa, wygładzić klej silikonowy szpachelką lub palcem zwilżonym mydłem.
Uwaga: Przed przystąpieniem do użytkowania urządzenia należy odczekać do momentu wyschnięcia kleju silikonowego.
Wskazówka: W przypadku zastosowania nieodpowiedniego kleju silikonowego na powierzchniach z kamienia naturalnego mogą pojawić się przebarwienia, których nie da się usunąć. Odpowiedni klej można kupić w naszym serwisie technicznym.
Demontaż urządzenia
- Odłączyć urządzenie od przyłączy prądu i gazu.
- Odkręcić uchwyty i wykonać odpowiednie czynności w odwrotnej kolejności.
Podłączanie gazu
Przestrzegać przepisów obowiązujących w danym kraju.
WAŻNE - Ryzyko wybuchu!
Wyciek gazu może spowodować wybuch.
Podczas prac na przyłączach należy zawsze sprawdzić ich szczelność. Zamontować przyłącza gazowe w taki sposób, aby zawór odcinający był dostępny. - Upewnić się, że informacje dotyczące rodzaju i ciśnienia gazu na tabliczce znamionowej odpowiadają lokalnym warunkom podłączenia. - Podłączyć urządzenie do sztywnego przewodu gazowego lub elastycznego przewodu metalowego. Giętki przewód metalowy nie może stykać się z ruchomymi częściami mebli, w których zamontowane jest urządzenie (np. z szufladą), jak również być prowadzony w przestrzeniach, które mogą być zabudowane. Kątownik przyłącza gazowego urządzenia: R 1/2. - Nie przyśca gazowego.
Części zamienne przyłącza gazowego
Części zamienne przyłącza gazowego należy zaźwość w serwisie technicznym.
Uszczelka 00034308
Kątownik przyłącza gazowego: G 1/2 10006024
Przyłącze gazowe R 1/2
→ Rys. 13
Przyłącze gazowe G 1/2
- Wymienić kątownik przyłącza gazowego urządzenia na dostarczony w torbie na akcesoria kątownik przyłącza gazowego G 1/2. → Rys. 14
- Włożyć uszczelkę pomiędzy przyłącze gazowe urządzenia a dopływ gazu. → Rys. 15
Podłączenie do sieci elektrycznej
W przypadku urządzenia typu Y: Przewód przyłączeniowy nie może być wymieniany przez użytkownika, lecz tylko przez serwis techniczny. Stosować odpowiedni typ przewodu i przestrzegać minimalnego przekroju. - Płyty grzewcze są dostarczane z przewodem zasilającym z wtyczką lub bez. Urządzenia wyposażone we wtyczkę podłączać wyłącznie do gniazd z prawidłowo zainstalowanym przewodem ochronnym. - Jeżeli użytkownik nie ma dostępu do wtyczki, należy zastosować wyłącznik automatyczny o minimalnym rozwarcia styków 3 mm.
→ Rys. 16
Przestawianie na inny rodzaj gazu
Jeśli pozwalają na to przepisy danego kraju, urządzenia można przystosować do eksploatacji z użyciem innych rodzajów gazu, pod warunkiem, że są one wymienione na tabliczce znamionowej. Odpowiednie części znajdują się w torbie dołączonej do urządzenia lub można je zamówić w serwisie. W tabeli → Rys. 25 przedstawiono kombinacje odpowiednie dla danego palnika i rodzaju gazu.
Palnik oszczędny D, Palnik zwykły E, Palnik o dużej mocy F, Palnik wielokoronowy Miniwok G, Palnik wielokoronowy Wok
Demontaż zewnętrznej płyty szklanej
- Zdjąć ruszty, nakrywki palników, dyfuzory i pokrętła.
- Odkręcić śruby palników.
- Ostrożnie usunąć płytę szklaną.
Demontaż płytki drukowanej
Wskazówka: Płytka drukowana jest mocowana w uchwycie za pomocą sworzni mocujących znajdujących się po bokach oraz na środku. Ostrożnie naciskać na sworznie mocujące, nie powodując ich uszkodzenia. Jeśli jeden ze sworzni pęknie, konieczna jest wymiana całego uchwytu.
UWAGA!
Nieprawidłowe obchodzenie się z urządzeniem może spowodować uszkodzenie płytki drukowanej.
Z płytką drukowaną należy obchodzić się ostrożnie. Stosować odpowiednie osłony lub trzymać płytkę za krawędzie. - Nigdy nie dotykać powierzchni płytki drukowanej, na której znajdują się elementy lub obszary przewodzące. 1. Poluzować sworznie mocujące po jednej stronie. 2. Zwolnić środkowe sworznie mocujące, naciskając palcami z obu stron. 3. Poluzować sworznie mocujące po drugiej stronie i wyjąć płytkę.
→ Rys. 17
Regulacja zaworów
Wymaganie: Górna część urządzenia i płytka drukowana są zdemontowane. → "Demontaż zewnętrznej płyty szklanej", Strona 27 → "Demontaż płytki drukowanej", Strona 27
- Zdjąć części cylindryczne i sprężyny z trzpienia zaworu.
- Podczas ustawiania śrub obejściowych (M) należy postępować zgodnie z tabelą → Rys. 251
- A: Dokręcić śruby obejściowe. B: Śruby obejściowe i oprawa muszą znajdować się w jednej płaszczyźnie.
→ Rys. 18
Wymiana dysz
- W niektórych urządzeniach palnik wielokoronowy może mieć przykręconą metalową płytkę. Odkręcić i zdemontować metalową płytkę. → Rys. 19
- Wymienić dyszę za pomocą odpowiedniego klucza i dokładnie dokręcić, aby zapewnić szczelność.
→ Rys. 20 → Rys. 21
Należy zwrócić uwagę na to, aby nie oderwać dyszy przy jej wyciąganiu lub mocowaniu w palniku.
- Jeżeli urządzenie jest wyposażone w metalową płytkę na palniku Wok, ponownie ją przykręcić.
Ponowny montaż urządzenia
- Ponownie zmontować elementy urządzenia w odwrotnej kolejności.
Kontrola działania
- Sprawdzić, czy obrócenie pokrętła pomiędzy pozycją mocy maksymalnej a pozycją mocy minimalnej nie powoduje zgaśnięcia palnika lub cofnięcia płomienia.
- Jeśli wypływ gazu z palnika nie jest prawidłowy, sprawdzić w tabeli → Rys. 25, czy dysza i położenie rury obejściowej są prawidłowe.
Kalibracja układu elektronicznego
→ Rys. 22 → Rys. 23 → Rys. 24
Po ponownym montażu należy ponownie skalibrować układ elektroniczny.
Udokumentowanie przystawienia na inny rodzaj gazu
- Umieścić naklejkę z informacją o nowym rodzaju gazu w pobliżu tabliczki znamionowej.

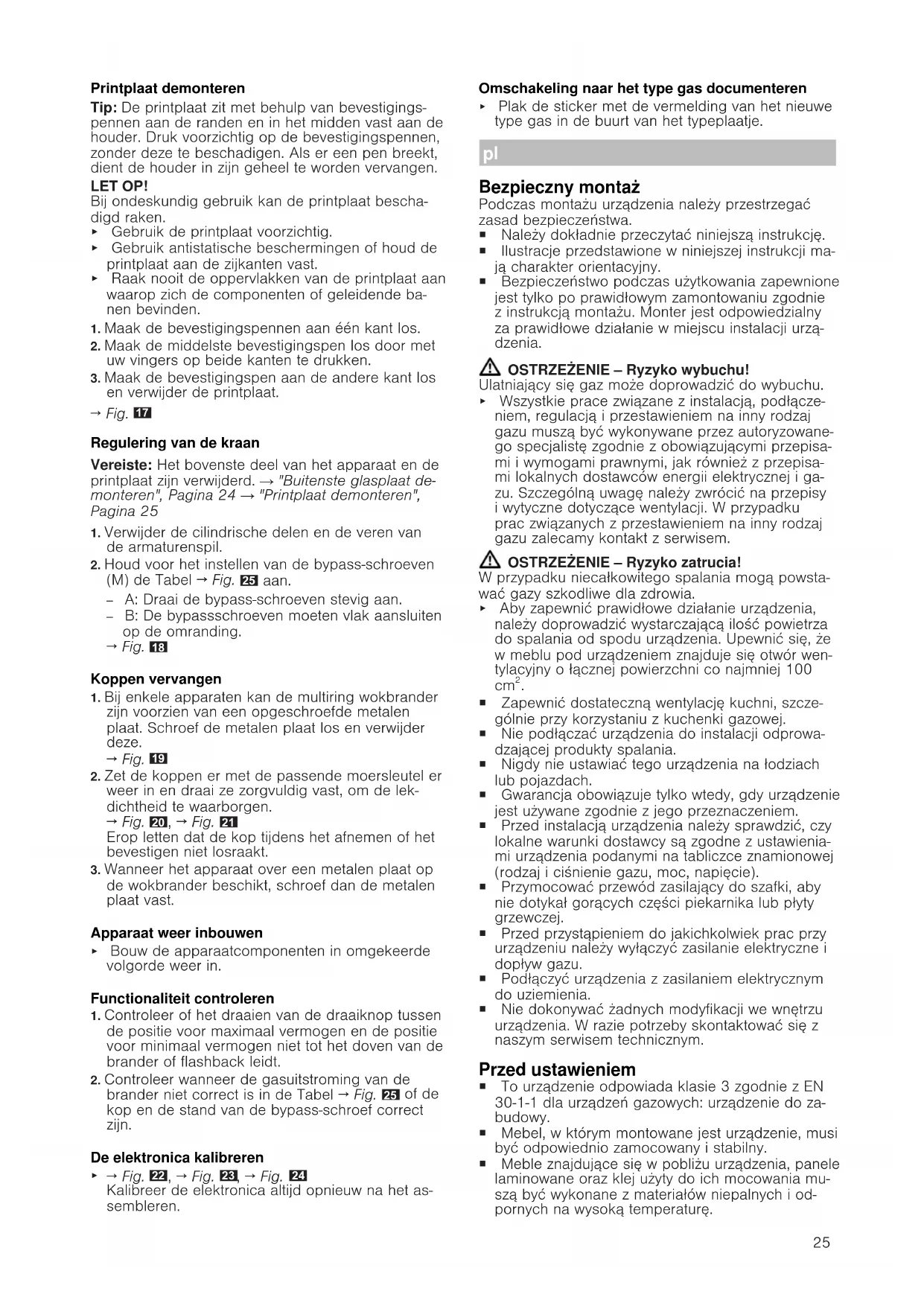

Bezpieczny montaż
Przestrzegaj tych wskazówek bezpieczeństwa podczas montażu urządzenia.
