ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ T59FT50X0 NEFF

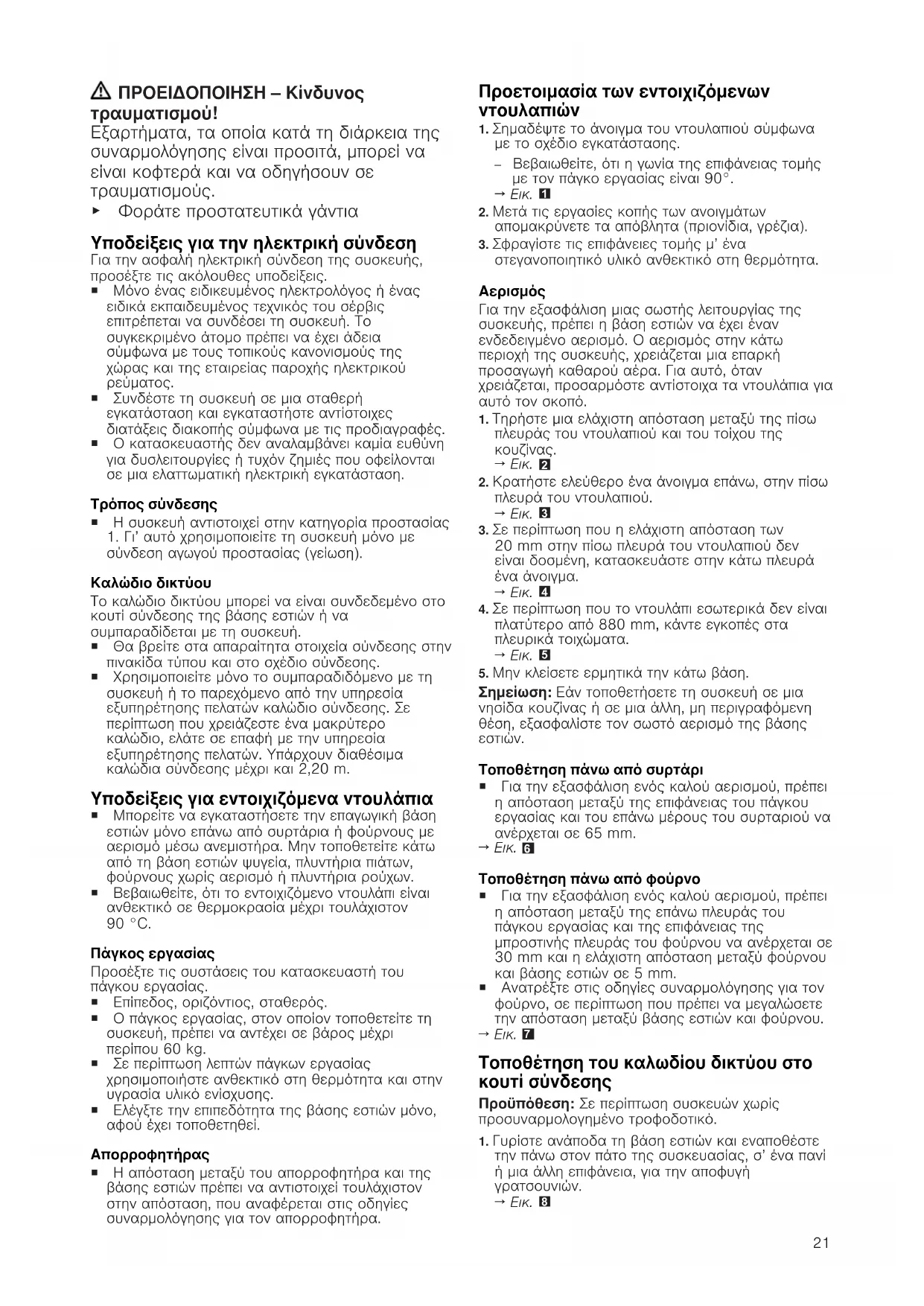

Γενικές υποδείξεις ¡ Διαβάστε προσεκτικά αυτές τις οδηγίες. ¡ Μόνο ένας αδειούχος τεχνικός επιτρέπεται να συνδέσει τη συσκευή. ¡ Μια λάθος εγκατάσταση, άνοιγμα της συσκευής, σύνδεση ή συναρμολόγηση οδηγεί σε απώλεια της ισχύος της εγγύησης του προϊόντος. ¡ Πριν την πραγματοποίηση οποιασδήποτε εργασίας, διακόψτε την παροχή ρεύματος. ¡ Εξασφαλίστε μετά την εγκατάσταση, ότι ο χρήστης δεν έχει καμία πρόσβαση στα ηλεκτρικά εξαρτήματα. ¡ Μη χρησιμοποιήσετε ποτέ αυτή τη συσκευή σε βάρκες ή οχήματα. Ασφαλής συναρμολόγηση Προσέξτε αυτές τις υποδείξεις ασφαλείας, όταν συναρμολογείτε τη συσκευή. Μόνο σε περίπτωση εξειδικευμένης εγκατάστασης σύμφωνα με τις οδηγίες συναρμολόγησης εξασφαλίζεται η ασφάλεια κατά τη χρήση. Ο εγκαταστάτης είναι υπεύθυνος για την άψογη λειτουργία στο μέρος τοποθέτησης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ‒Κίνδυνος: Μαγνητισμός! Η συσκευή περιέχει μόνιμους μαγνήτες. Αυτοί μπορούν να επηρεάσουν αρνητικά τα ηλεκτρονικά στοιχεία εμφύτευσης, π.χ. βηματοδότες καρδιάς ή αντλίες ινσουλίνης. ▶ Οι φορείς ηλεκτρονικών στοιχείων εμφύτευσης πρέπει να τηρούν μια ελάχιστη απόσταση 10 cm από τη συσκευή.21 ΠΡΟΕΙΔΟΠΟΙΗΣΗ‒Κίνδυνος τραυματισμού! Εξαρτήματα, τα οποία κατά τη διάρκεια της συναρμολόγησης είναι προσιτά, μπορεί να είναι κοφτερά και να οδηγήσουν σε τραυματισμούς. ▶ Φοράτε προστατευτικά γάντια Υποδείξεις για την ηλεκτρική σύνδεση Για την ασφαλή ηλεκτρική σύνδεση της συσκευής, προσέξτε τις ακόλουθες υποδείξεις. ¡ Μόνο ένας ειδικευμένος ηλεκτρολόγος ή ένας ειδικά εκπαιδευμένος τεχνικός του σέρβις επιτρέπεται να συνδέσει τη συσκευή. Το συγκεκριμένο άτομο πρέπει να έχει άδεια σύμφωνα με τους τοπικούς κανονισμούς της χώρας και της εταιρείας παροχής ηλεκτρικού

¡ Συνδέστε τη συσκευή σε μια σταθερή εγκατάσταση και εγκαταστήστε αντίστοιχες διατάξεις διακοπής σύμφωνα με τις προδιαγραφές. ¡ Ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη για δυσλειτουργίες ή τυχόν ζημιές που οφείλονται σε μια ελαττωματική ηλεκτρική εγκατάσταση. Τρόπος σύνδεσης ¡ Η συσκευή αντιστοιχεί στην κατηγορία προστασίας

1. Γι’ αυτό χρησιμοποιείτε τη συσκευή μόνο με

σύνδεση αγωγού προστασίας (γείωση). Καλώδιο δικτύου Το καλώδιο δικτύου μπορεί να είναι συνδεδεμένο στο κουτί σύνδεσης της βάσης εστιών ή να συμπαραδίδεται με τη συσκευή. ¡ Θα βρείτε στα απαραίτητα στοιχεία σύνδεσης στην πινακίδα τύπου και στο σχέδιο σύνδεσης. ¡ Χρησιμοποιείτε μόνο το συμπαραδιδόμενο με τη συσκευή ή το παρεχόμενο από την υπηρεσία εξυπηρέτησης πελατών καλώδιο σύνδεσης. Σε περίπτωση που χρειάζεστε ένα μακρύτερο καλώδιο, ελάτε σε επαφή με την υπηρεσία εξυπηρέτησης πελατών. Υπάρχουν διαθέσιμα καλώδια σύνδεσης μέχρι και 2,20m. Υποδείξεις για εντοιχιζόμενα ντουλάπια ¡ Μπορείτε να εγκαταστήσετε την επαγωγική βάση εστιών μόνο επάνω από συρτάρια ή φούρνους με αερισμό μέσω ανεμιστήρα. Μην τοποθετείτε κάτω από τη βάση εστιών ψυγεία, πλυντήρια πιάτων, φούρνους χωρίς αερισμό ή πλυντήρια ρούχων. ¡ Βεβαιωθείτε, ότι το εντοιχιζόμενο ντουλάπι είναι ανθεκτικό σε θερμοκρασία μέχρι τουλάχιστον 90°C. Πάγκος εργασίας Προσέξτε τις συστάσεις του κατασκευαστή του πάγκου εργασίας. ¡ Επίπεδος, οριζόντιος, σταθερός. ¡ Ο πάγκος εργασίας, στον οποίον τοποθετείτε τη συσκευή, πρέπει να αντέχει σε βάρος μέχρι περίπου 60kg. ¡ Σε περίπτωση λεπτών πάγκων εργασίας χρησιμοποιήστε ανθεκτικό στη θερμότητα και στην υγρασία υλικό ενίσχυσης. ¡ Ελέγξτε την επιπεδότητα της βάσης εστιών μόνο, αφού έχει τοποθετηθεί. Απορροφητήρας ¡ Η απόσταση μεταξύ του απορροφητήρα και της βάσης εστιών πρέπει να αντιστοιχεί τουλάχιστον στην απόσταση, που αναφέρεται στις οδηγίες συναρμολόγησης για τον απορροφητήρα. Προετοιμασία των εντοιχιζόμενων

1. Σημαδέψτε το άνοιγμα του ντουλαπιού σύμφωνα

με το σχέδιο εγκατάστασης. ‒ Βεβαιωθείτε, ότι η γωνία της επιφάνειας τομής με τον πάγκο εργασίας είναι 90°.

2. Μετά τις εργασίες κοπής των ανοιγμάτων

απομακρύνετε τα απόβλητα (πριονίδια, γρέζια).

3. Σφραγίστε τις επιφάνειες τομής μ’ ένα

στεγανοποιητικό υλικό ανθεκτικό στη θερμότητα.

Για την εξασφάλιση μιας σωστής λειτουργίας της συσκευής, πρέπει η βάση εστιών να έχει έναν ενδεδειγμένο αερισμό. Ο αερισμός στην κάτω περιοχή της συσκευής, χρειάζεται μια επαρκή προσαγωγή καθαρού αέρα. Για αυτό, όταν χρειάζεται, προσαρμόστε αντίστοιχα τα ντουλάπια για αυτό τον σκοπό.

1. Τηρήστε μια ελάχιστη απόσταση μεταξύ της πίσω

πλευράς του ντουλαπιού και του τοίχου της

2. Κρατήστε ελεύθερο ένα άνοιγμα επάνω, στην πίσω

πλευρά του ντουλαπιού.

3. Σε περίπτωση που η ελάχιστη απόσταση των

20mm στην πίσω πλευρά του ντουλαπιού δεν είναι δοσμένη, κατασκευάστε στην κάτω πλευρά ένα άνοιγμα.

4. Σε περίπτωση που το ντουλάπι εσωτερικά δεν είναι

πλατύτερο από 880mm, κάντε εγκοπές στα πλευρικά τοιχώματα.

5. Μην κλείσετε ερμητικά την κάτω βάση.

Σημείωση:Εάν τοποθετήσετε τη συσκευή σε μια νησίδα κουζίνας ή σε μια άλλη, μη περιγραφόμενη θέση, εξασφαλίστε τον σωστό αερισμό της βάσης

Τοποθέτηση πάνω από συρτάρι ¡ Για την εξασφάλιση ενός καλού αερισμού, πρέπει η απόσταση μεταξύ της επιφάνειας του πάγκου εργασίας και του επάνω μέρους του συρταριού να ανέρχεται σε 65mm.

Τοποθέτηση πάνω από φούρνο ¡ Για την εξασφάλιση ενός καλού αερισμού, πρέπει η απόσταση μεταξύ της επάνω πλευράς του πάγκου εργασίας και της επιφάνειας της μπροστινής πλευράς του φούρνου να ανέρχεται σε 30mm και η ελάχιστη απόσταση μεταξύ φούρνου και βάσης εστιών σε 5 mm. ¡ Ανατρέξτε στις οδηγίες συναρμολόγησης για τον φούρνο, σε περίπτωση που πρέπει να μεγαλώσετε την απόσταση μεταξύ βάσης εστιών και φούρνου.

Τοποθέτηση του καλωδίου δικτύου στο κουτί σύνδεσης Προϋπόθεση:Σε περίπτωση συσκευών χωρίς προσυναρμολογημένο τροφοδοτικό.

1. Γυρίστε ανάποδα τη βάση εστιών και εναποθέστε

την πάνω στον πάτο της συσκευασίας, σ’ ένα πανί ή μια άλλη επιφάνεια, για την αποφυγή γρατσουνιών.

2. Ανασηκώστε το καπάκι του κουτιού σύνδεσης με

τη βοήθεια ενός κατσαβιδιού.

3. Λύστε τη βίδα στερέωσης και ανασηκώστε τον

σφιγκτήρα εύκαμπτου σωλήνα με τη βοήθεια ενός κατσαβιδιού.

4. Συνδέστε στο κουτί σύνδεσης μόνο σύμφωνα με

– BN: Καφέ – BU: Μπλε – GN/YE: Κίτρινο και Πράσινο – BK: Μαύρο – GY: Γκρι

Εάν η σύνδεση πραγματοποιηθεί σύμφωνα με το διάγραμμα σύνδεσης 3N~, χρησιμοποιήστε το παρεχόμενο 5-κλωνο καλώδιο.

Εάν η σύνδεση πραγματοποιηθεί σύμφωνα με το διάγραμμα σύνδεσης 1N~, χρησιμοποιήστε το παρεχόμενο 3-κλωνο καλώδιο. Ταξινομήστε τις γέφυρες σύμφωνα με το διάγραμμα σύνδεσης.

5. Μετά τη σύνδεση των καλωδίων, σφίξτε τις βίδες

6. Στερεώστε το καλώδιο δικτύου με τον σφιγκτήρα

εύκαμπτου σωλήνα και σφίξτε τη βίδα στερέωσης.

7. Περάστε τα καλώδια στη μεσαία περιοχή του

κουτιού σύνδεσης. Κλείστε το καπάκι του κουτιού

8. Όταν το καλώδιο δικτύου παρεμβάλλεται στο

συρτάρι, στερεώστε το με το συνημμένο δεματικό καλωδίου στην κάτω πλευρά της βάσης εστιών.

Τοποθέτηση της βάσης εστιών

1. Προσαρμόστε τη βάση εστιών στο μπροστινό

τμήμα της θέσης τοποθέτησης.

2. Τοποθετήστε τη βάση εστιών στο άνοιγμα.

3. Στους επενδυμένους με πλακίδια πάγκους

εργασίας στεγανοποιήστε τους αρμούς των πλακιδίων με καουτσούκ σιλικόνης. Σημείωση:Μην τσακίσετε ή μη μαγκώσετε το καλώδιο σύνδεσης και κρατήστε το μακριά από κοφτερές ακμές και καυτά μέρη. Σύνδεση της συσκευής Προϋπόθεση:Προσέξτε τα στοιχεία σύνδεσης που βρίσκονται στην πινακίδα τύπου.

1. Σύνδεση μόνο σύμφωνα με το διάγραμμα

– BN: Καφέ – BU: Μπλε – GN/YE: Κίτρινο και Πράσινο – BK: Μαύρο – GY: Γκρι

2. Έλεγχος της ετοιμότητας λειτουργίας: Όταν στην

ένδειξη της συσκευής εμφανίζεται , ή , δεν είναι σωστά συνδεδεμένη. Αποσυνδέστε τη συσκευή από την παροχή ρεύματος και ελέγξτε τη σύνδεση του ηλεκτρικού καλωδίου στο δίκτυο

Ειδικοί συνδυασμοί Εάν τοποθετήσετε τη βάση εστιών επάνω από έναν φούρνο μιας άλλης μάρκας, χρησιμοποιήστε έναν ενδιάμεσο πάτο από ξύλο.

Αποσυναρμολόγηση της συσκευής

Εργαλεία μπορούν να προξενήσουν ζημιά στη

▶ Μην αποσπάσετε ποτέ τη συσκευή από επάνω.

1. Αποσυνδέστε τη συσκευή από το δίκτυο του

2. Σπρώξτε από κάτω τη βάση εστιών προς τα έξω.
