Бренд	Neff
Модель	T59FT50X0
Тип продукта	Встраиваемая индукционная варочная панель
Размеры (Ш x Г x В)	Примерно 60 x 51 x 5 см
Вес	Примерно 12 кг
Электропитание	230 В / 400 В, 50/60 Гц
Общая мощность	7,4 кВт
Количество конфорок	4
Тип конфорок	Индукционные
Основные функции	Бустер, распознавание посуды, таймер
Управление	Сенсорное
Очистка	Стеклокерамическая поверхность, очистка после остывания
Безопасность	Блокировка от детей, автоматическое отключение, индикатор остаточного тепла
Установка	Встраиваемая, требуется вентиляция (мин. расстояние 20 мм сзади)
Подключение	Сертифицированным специалистом, кабель 5 жил (3N) или 3 жилы (1N)
Класс защиты	1 (защитный проводник)
Гарантия	Действительна при правильной установке

Часто задаваемые вопросы - T59FT50X0 NEFF

Как установить варочную панель?

Установка должна выполняться сертифицированным специалистом. Соблюдайте минимальные расстояния для вентиляции (20 мм сзади шкафа) и ровность столешницы. Используйте прилагаемые кабели и следуйте схеме подключения.

Какой кабель использовать для подключения?

Используйте кабель, прилагаемый к прибору, или кабель, одобренный сервисной службой. Для подключения 3N — кабель 5 жил (BN, BU, GN/YE, BK, GY); для 1N — кабель 3 жилы.

Какое расстояние необходимо соблюдать до вытяжки?

Минимальное расстояние между варочной панелью и вытяжкой должно соответствовать инструкции по установке вытяжки. Как правило, для электрической вытяжки не менее 65 см.

Можно ли установить панель над духовкой?

Да, при условии, что духовка вентилируется. Соблюдайте минимальное расстояние 30 мм между столешницей и фасадом духовки, и 5 мм между духовкой и панелью. Обратитесь к инструкции духовки.

Как чистить стеклокерамическую поверхность?

Очищайте после остывания мягкой тканью и специальным средством для стеклокерамики. Избегайте абразивных губок и средств, содержащих хлор.

Что делать, если на дисплее отображается 'U'?

Код 'U' означает, что прибор подключен неправильно. Отключите питание и проверьте подключение сетевого кабеля. Если проблема не исчезнет, обратитесь в сервисную службу.

Как заблокировать управление?

Активируйте блокировку от детей, нажав на соответствующую кнопку (обычно значок замка) на несколько секунд. Для отключения повторите действие.

Какую посуду использовать на индукции?

Используйте кастрюли и сковороды с магнитным дном (железо, чугун, подходящая нержавеющая сталь). Проверьте магнитом: посуда подходит, если магнит прилипает.

Что делать при поломке или неисправности?

Отключите прибор и обратитесь в сервисную службу Neff. Не пытайтесь ремонтировать самостоятельно. Сохраните инструкцию по эксплуатации.

Где находится паспортная табличка прибора?

Паспортная табличка находится под варочной панелью. На ней указаны параметры подключения, серийный номер и другая важная информация.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ T59FT50X0 NEFF

→ Сек 12

→ Сек 15

Дябзогио ркунгпрбогаКэнгсети co6лдайтслдушууka3ань.

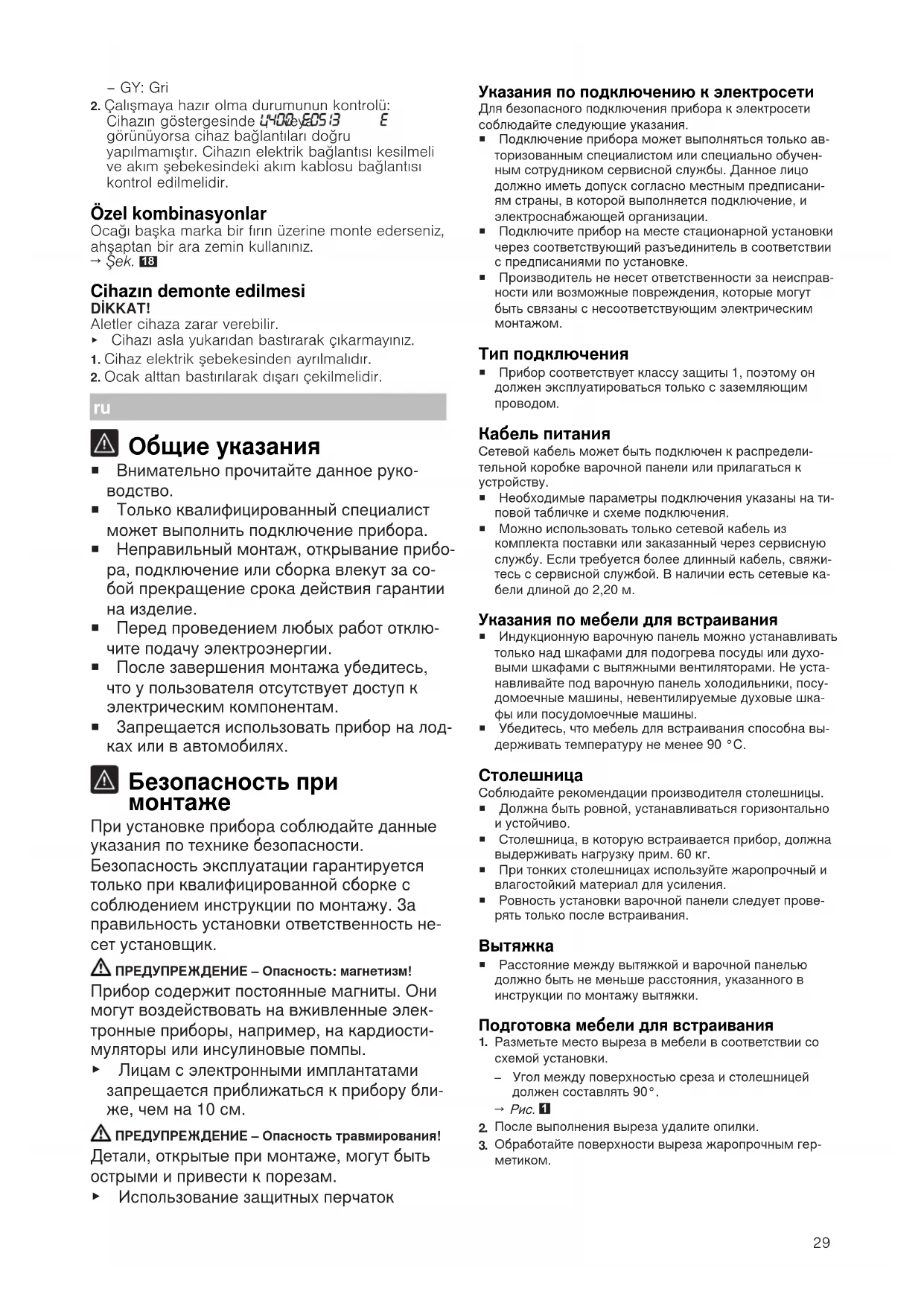

Подключение прибора может выполняться только авторизованным специалистом или специально обученным сотрудником сервисной службы. Данные по подключению должны выпускаться согласно местным предписаниям страны, в которой выполняется подключение, или электрообслуживающей организации. Подключите прибор на месте стационарной установки через соответствующий разъединитель в соответствии с предписаниями по установке. Производитель не несет ответственности за неисправности или возможные повреждения, которые могут быть связаны с несоответствующим электрическим монтажом.

Подключение

Прибор соответствует классу защиты I, поэтому он должен эксплуатироваться только с заземляющим проводом.

Кабель питания

Сетевой кабель может быть подключен к распределительной коробке варианта на месте или прилагаться к устройству.

Необходимые параметры подключения указаны на типовой схеме подключения. Можно использовать только сетевой кабель из комплекта поставки или заказанный через сервисную службу. Если требуется более длинный кабель, свяжитесь с сервисной службой. В наличии есть сетевые кабели длиной до 2,20 м.

Указания по мебели для встраивания

Индукционную панель можно устанавливать только над шкафами для посуды или духовыми шкафами с вытяжными вентиляторами. Не устанавливайте варочную панель над холодильниками, посудомоечными машинами, невентилируемыми духовыми шкафами или посудомоечными машинами. Убедитесь, что мебель для встраивания способна выдерживать температуру менее 90°C.

Столешница

Соблюдайте рекомендации производителя столешницы.

Должна быть ровной, устанавливаться горизонтально и устойчиво. Столешница, в которую встраивается прибор, должна выдерживать нагрузку прим. 60 кг. - В тонких столешницах используйте жаропрочные и влагостойкие материалы для усиления. Ровность установки варочной панели следует проверять только после встраивания.

Вытяжка

Расстояние между вытяжкой и варочной панелью должно быть не меньше расстояния, указанного в инструкции по монтажу вытяжки.

Подготовка мебели для встраивания

1. Разметьте место выреза в мебели в соответствии со схемой установки.
2. Угол между поверхностью среза и столешницей должен составлять 90°. →Рис.1

2. После выполнения выреза удалите опилки. 3. Обработайте поверхность выреза жаропрочным герметиком.

Вентиляция

Для правильного функционирования прибора следует обеспечить вентиляцию варочной панели. Для вентиляции нижней части прибора необходимо подача достаточного количества наружного воздуха. Поэтому при необходимости приспособьте мебель для этой цели.

1. Соблюдайте минимальное расстояние между задней стенкой мебели и стеной кухни. →Рис. 2. Не перекрывайте отверстия сверху на задней стенке мебели. →Рис. 3
2. Если минимальное расстояние 20 мм на задней стенке мебели не выдерживается, сделайте отверстие на нижней стороне. →Рис.4
3. Если ширина мебели внутри менее 880 мм, необходимо сделать вырезы на боковых стенках. →Рис. 5. Не закрывайте нижний угол герметично. Заметка: Если прибор установлен в островной кухонный тумбе или в другом, не описанном здесь месте, следует обеспечить соответствующую вентиляцию варочной панели.

Установка над шкафом для подогрева посуды

• Чтобы обеспечить хорошую вентиляцию, расстояние между поверхностью столешницы и верхней частью шкафа для подогрева посуды должно составлять 65 мм. →Рис.6

Установка над духовым шкафом

Чтобы обеспечить хорошую вентиляцию, расстояние между поверхностью столешницы и поверхностью передней панели духового шкафа должно составлять 30 мм, а расстояние между духовым шкафом и варочной панелью — не менее 5 мм. Если требуется увеличить расстояние между духовым шкафом и варочной панелью, обратитесь к инструкции по монтажу духового шкафа.

→Рис.7

Прокладка кабеля питания в распределительной коробке

Требование: подключение без предохранительного блока питания.

1. Переверните варочную панель и положите её на дно упаковки, подложив полотенце или другую поверхность, чтобы избежать царапин. →Рис. 8 2 Откройте крышку распределительной коробки с помощью отвёртки. Рис. 9
2. Выкрутите винт крепления и поднимите панель с помощью отвёртки. →Рис.10
3. Выполните подключение только в соответствии со схемой в распределительной коробке:

→Рис.11 - BN: коричневый - BU: синий - GN/YE: жёлтый и зелёный - BK: чёрный - GY: серый

Примечания

Если подключение выполняется по схеме подключения 3N~, следует использовать 5-жильный кабель. Если подключение выполняется по схеме подключения 1N, следует использовать 3-жильный кабель. Провода следует расположить в соответствии со схемой подключения.

1. После подключения кабеля надёжно затяните в распределительной коробке.
2. Зафиксируйте кабель питания панели хомутом и затяните винт крепления.

→Рис.12

7. Проложите кабель в средней части распределительной коробки. Закройте крышку распределительной коробки. 8. Если выключатель задевает кабель питания, закрепите кабель с помощью прилагаемой кабельной стяжки на нижней стороне варочной панели.

→Рис.13

Установка варочной панели

1. Встройте варочную панель в переднюю часть шкафа или столешницы.

→Рис.14

2. Вставьте варочную панель в вырез. Рис.15 3. Устойчиво закрепите, обжав кабель, загерметизируйте выводы силиконовым герметиком.

Заметка: Проследите, чтобы сетевой кабель не был зажат, не перегибался и не находился вблизи острых кромок и горячих деталей.

Подключение прибора к сети

Требование: Учитывайте параметры подключения по типовой табличке.

1. Подключение обязательно выполните в соответствии с диаграммой подключения:

→Рис.16→Рис.17 - BN: коричневый - BU: синий - GN/YE: жёлтый и зелёный - BK: чёрный - GY: серый

2. Проверьте готовность к работе: если индикация прибора появится или погаснет, проверьте, подключено ли питание правильно. Отключите прибор от источника питания. 1. Проверьте подключение кабеля к сети.

Специальные комбинации

При установке варочной панели над духовым шкафом другой марки используйте прилагаемую подложку из дерева.

→Рис.18

Демонтаж прибора

ВНИМАНИЕ!

Инструменты могут повредить прибор.

Не извлекайте прибор, поднимая его за сверху.

1. Отсоедините прибор от электросети.
2. Вытолкните верхнюю панель снизу.
