GEBRUIKSAANWIJZING T59FT50X0 NEFF

Algemene aanwijzingen

Lees deze gebruiksaanwijzing zorgvuldig door.
Alleen een geauthoriseerdevakman mag het apparaat aansluiten.
- Een ondeskundige installment, opening van het apparaat, verbinding of montage leidt tot het verlies van de geldigheid van de productgarantie.
Sluit voor aanvang van alle werkzaamheden algijd de stroomtoevoer af.
- Na de installmentie garanderen dat de gelebruiker geen toegang tot de elektrische componenten heeft.
- Dit apparaat nooit in boten of voertuigen gebruiken.

#

Veilige montage

Neem bij het monteren van het apparaat de veiligheidsaanwijzingen in acht.

Alleen bij een deskundige inbouw overeenkomstig de montagehandleiding is de veiligheid bij het gebruik gegarandeerd. De installmenteur is voor het perfect functioneren op deplaats van opstelling verantwoordelijk.

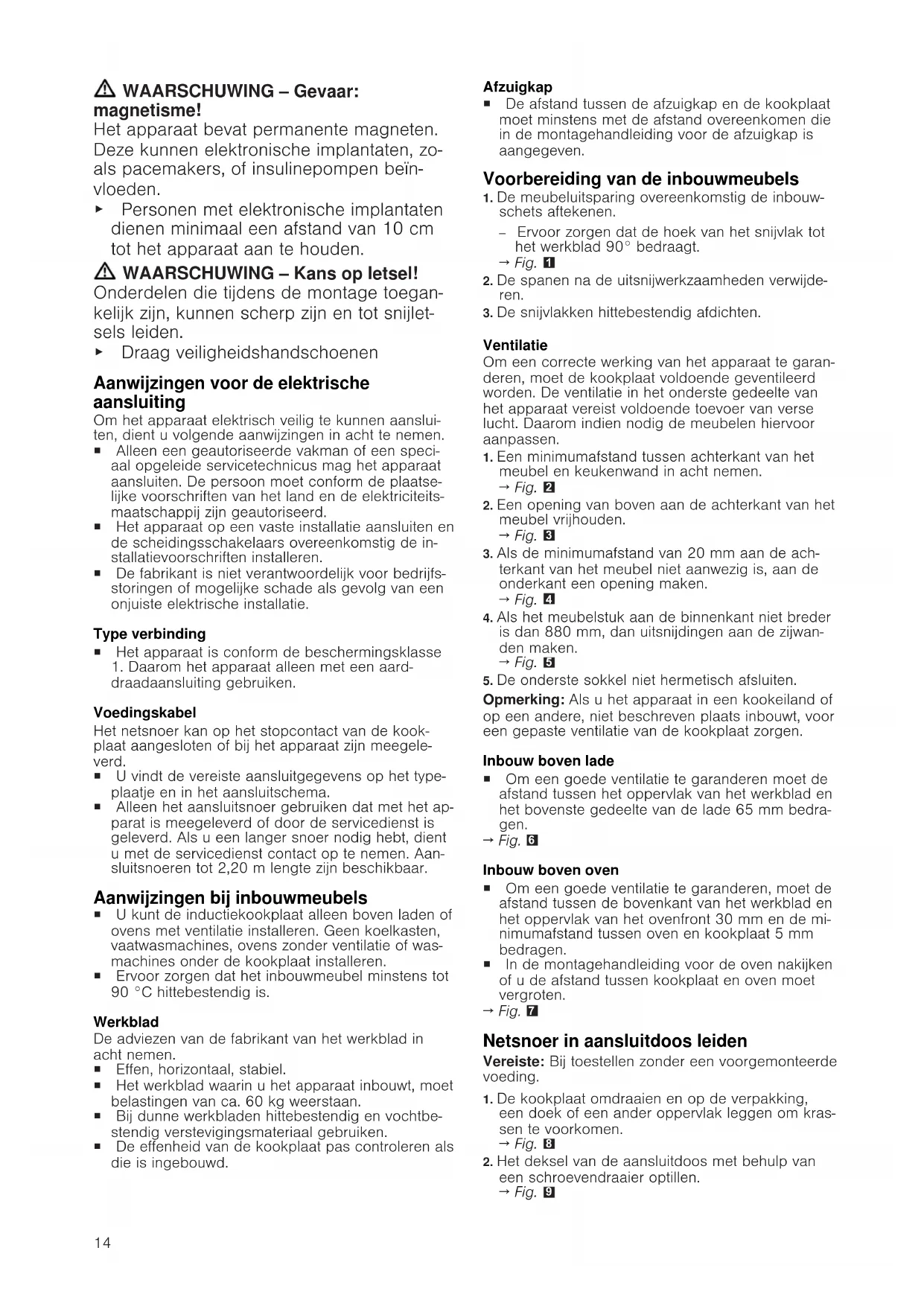

WAARSCHUWING - Gevaar: magnetisme!

Het apparatus bevat permanente magneten. Deze kunnen elektronische implantaten, zoals pacemakers, of insulinepompen beinvloeden.

• Personen met elektronische implantaten dieren minimaal een afstand van 10 cm tot het apparaat aan te houden.

WAARSCHUWING-Kans op letsel!

Onderdelen die tijdens de montage toegankelijk zijn, können scherp�in en tot snijlett-sels leiden.
Draag veiligheidshandschoenen

Aanwijzingen voor de elektrische aansluiting

Om het apparaat elektrisch veilig te kunnen aanslui- ten, dient u volgende aanwijzingen in ache te nemen.

• Alleen een geauthoriseerdevakman of een speciaal opgeleide servicetechnicus mag het apparaat aansluten. De person moet conform deplaatselijkevoorschriften van het land en de elektricitesmaatschappij zijn geauthoriseerd.
• Het apparaat op een vaste installmentie aansluten en de scheidingssschakelaars overeenkomstig de installmentievoorschriften installereren.
• De fabrikant is nicht verantwoordelijk voor bedrijfsstoringen of möglichke schade als gevolg van een onjuiste elektrische installmentie.

Type verbinding

• Het apparaat is conform de beschemingsklasse 1. Daarom het apparaat alleen met een aarddraadaansluiting gebruiken.

Voedingskabel

Het netsnoer kan op het stopcontact van de kookplaat aangesloten of bij het apparaat zijn meegeleverd.

U vindt de vereiste aansluitgegevens op het typeplaatie en in het aansluitschema.
Alleen het aansluitsnoor gebruiken dat met het apparat is meegeleverd of door de servicedienst is geleverd. Als u een langer snoer nodig hebt, dient u met de servicedienst contact op te nemen. Aansluitsnoren tot 2,20 m lenghte zijn beschikbaar.

Aanwijzingen bij inbouwmeubels

• U=kunt de inductiekookplaat alleen boven laden of ovens met ventilatie installereren. Geen koelkasten, vaatwasmachines, ovens zonder ventilatie of was-machines onder de kookplaat installereren.
• Ervoor zorgen dat het inbouwmeubel minstens tot 90^ hittebestendig is.

Werkblad

De adviezen van de fabrikant van het werkblad inRCTn.

• Effen, horizontal, stabel.
• Het werkblad waarin u het apparaat inbouwt, moet belastingen van ca. 60 kg weerstaan.
  Bij dunne werkbladen hittebestendig en vochtbestendig verstevigingsmaterial gebruiken.
• De effenheid van de kookplaat pas controleren als die is ingebouwd.

Afuigkap

• De afstand:tussen de afzuigkap en de kookplaat moet minstens met de afstand overeenkomen die in de montagehandleiding voor de afzuigkap is aangegeven.

Voorbereiding van de inbouwmeubels

1. De meubeluitsparing overeenkomstig de inbouw-schets aftekenen.

2. Ervvoor zorgen dat de hoek van het snijvlak tot het werkblad 90^ bedraagt.

$$ \rightarrow F i g. \quad 1 $$

1. De spanen na de uitsnijwerkzaamheden verwijderen.
2. De snijvlakken hittebestendig afdachten.

Ventilatie

Om een correcte werkung van het apparaat te garan-deren, moet de kookplaat voldoende geventileerd worden. De ventilatie in het onderste gedeelte van het apparaat vereist voldoende toevoer van verse lucht. Daarom indien nodig de meubelen hiervoor aanpassen.

1. Een minimumafstand tussen achterkant van het meubel en keukenwand in acht nemen. Fig. 2
2. Een opening van boven aan de Achterkant van het meubel vrijhonden. Fig. 8
3. Als de minimumafstand van 20 mm aan de achterkant van het meubel Niet aanwezig is, aan de onderkant een opening make. Fig.
4. Als het meubelstuk aan de binnenkant nicht breder is dan 880~mm ,dan uitsnijdingen aan de zijwanden make. Fig. 5
5. De onderste Sokkel nicht hermetisch afluiitten.

Opmerking: Als u het apparaat in een kookeiland of op een andere, Niet beschreibenplaats inboundt, voor een gespaste ventilatie van de kookplaat zorgen.

Inbouw boven lade

• Om een goede ventilatie te garanderen要去 afstand tussen het oppervlak van het werkblad en het bovenste gedeelte van de lade 65mm bedragen.

$$ \rightarrow \bar {F} i g. ⑥ $$

Inbouw boven oven

• Om een goede ventilatie te garanderen,要去afstand tussen de bovenkant van het werkblad en hetoppervlak van het ovenfront 30~mm en die minimumafstand tussen oven en kookplaat 5mm bedragen.
  In de montagehandleiding voor de oven nakijken of u de afstand tussen kookplaat en oven moet vergroten.

$$ \rightarrow F i g. \mathbf {7} $$

Netsnoer in aansluitdoos leiden

Vereiste: Bij toestellen zonder een voorgemonteerde voeding.

1. De kookplaat omdraaien en op de verpakking, een doek of een ander oppervlak leggen om krassen te voorkomen. Fig. 8

2. Het deksel van de aansluitdoos met behulp van een schroevendraaier optillen. Fig. 9

3. De bevestigingschroef losdraaien en de slangklem met behulp van een schroevendraaier optilen. Fig. 10

4. Alleen conform de afbeeling op de aansluitdoos aansluiten:

Fig. 11
- BN: Bruin
- BU: Blauw
- GN/YE: Geel en groen
-BK:Zwart
- GY: Grijs

Opmerkingen

• Als de aansluiting conform het aansluitschema 3N^ gebeurt, het meegeleverde 5-aderige snoer gebruiken.

• Als de aansluiting conform het aansluitschema 1N gebeurt, het meegeleverde 3-aderige snoer gebruiken. De bruggen overeenkomstig het aansluitschema aanbrengen.

• Na de snoeraansluiting de schroeven aan de aansluitdoos correct aantrekken.

• Het netsnoer met de slangklem bevestigen en de bevestigingsschroef aantrekken. Fig. 12
• De snoeren in het middelste gedeelte van de aansluitdoos leiden. Het deksel van de aansluitdoos sluiten.
• Als het netsnoor met de lade interfereert, het snoer met de meegeleverde kabelbinder aan de onderkant van de kookplaat bevestigen. Fig. 13

Kookplaat inbrengen

1. De kookplaat in het voorste deel van de inbouwnis aanpassen.

Fig. 14

1. De kookplaat in de uitsparing plaatsen.

→Fig.15

1. Bij betegelde werkbladen de voegen van de te-gels afdachten met siliconenrubber.

Opmerking: Het aansluitsnoor Niet knikken of inklemmen en uit de buurt van scherpe randen en hete delen honden.

Apparaat aansluiten

Vereiste: De aansluitgegevens op het typeplaatje inRCTn.

1. Uitsluitend aansluien volgens het aansluitschema:

Fig. 16, Fig. 17
- BN: Bruin
- BU: Blauw
- GN/YE: Geel en groen
-BK:Zwart
- GY: Grijs

1. Gebruiksgereedheid controlleren: als in de individie van het apparaat U408 Eoschijt, is het apparaat Niet correct aangesloten. Het apparaat van de stroomvoorziening loskoppelen en de aansluiting van de stroomkabel op het stroomnet controlleren.

Speciale combinations

Als u de kookplaat boven een oven van een ander merk inbouwt, een tussenschot van hout gebruiken.

Fig. 18

Apparaat demonteren

LET OP!

Gereedschappen können het apparaat beschaden.

• Verwijder het apparaat Niet van bovenaf middels hefboomwerking.

• Haal de stekker van het apparatusaat uit het stopcontact.

• De kookplaat van onderaf maar buiten drukken.
