ECS3300 - Πριόνι Tanaka - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Αλυσοπρίονο για κλάδεμα
Μάρκα	Tanaka
Μοντέλο	ECS3300
Μέγεθος κινητήρα	32,2 ml
Βάρος χωρίς υγρά (χωρίς οδηγό και αλυσίδα)	3,2 kg
Χωρητικότητα ρεζερβουάρ καυσίμου	230 ml
Χωρητικότητα ρεζερβουάρ λαδιού αλυσίδας	150 ml
Μήκος οδηγού	300 έως 400 mm (12" έως 16")
Βήμα αλυσίδας	9,52 mm (3/8")
Πάχος αλυσίδας	1,27 mm (0,05")
Στάθμη ηχητικής πίεσης LpA	97,3 dB(A)
Στάθμη ηχητικής ισχύος LwA	103,3 dB(A)
Μέγιστη ταχύτητα κινητήρα	11 500 min⁻¹
Ταχύτητα ρελαντί	2 800 min⁻¹
Μέγιστη ισχύς κινητήρα	1,26 kW στις 8.000 στροφές/λεπτό
Μπουζί	Champion RCJ8 ή NGK BMR6A
Ασφάλεια	Φρένο αλυσίδας, προστασία από ανάκρουση, δόντι κοπής
Τροφοδοσία	Μίγμα βενζίνης/λαδιού δύο χρόνων (αναλογία 25:1 έως 50:1)
Τακτική συντήρηση	Καθαρισμός φίλτρου αέρα, ρύθμιση ρελαντί, ακόνισμα αλυσίδας
Ανταλλακτικά	Οδηγός, αλυσίδα, μπουζί, φίλτρο αέρα, καρμπυρατέρ

Συχνές ερωτήσεις - ECS3300 Tanaka

Ποιο μίγμα βενζίνης/λαδιού να χρησιμοποιήσω για το Tanaka ECS3300;

Χρησιμοποιήστε μίγμα αμόλυβδης βενζίνης 89 οκτανίων και λαδιού δύο χρόνων ποιότητας JASO FC ή ISO EGC. Η συνιστώμενη αναλογία είναι από 25:1 έως 50:1. Για την Καλιφόρνια, χρησιμοποιήστε 50:1. Μην χρησιμοποιείτε ποτέ λάδι Multigrade ή μεταχειρισμένο.

Πώς ρυθμίζω την τάση της αλυσίδας;

Σηκώστε το άκρο του οδηγού και γυρίστε τη βίδα ρύθμισης δεξιόστροφα για να τεντώσει. Το διάκενο στο κέντρο της αλυσίδας πρέπει να είναι 0,5 έως 1,0 mm. Σφίξτε καλά τα παξιμάδια της φλάντζας. Μια νέα αλυσίδα μπορεί να χρειαστεί ρύθμιση μετά από μερικές κοπές.

Τι κάνω αν το αλυσοπρίονο δεν ξεκινά;

Ελέγξτε το μπουζί, το φίλτρο αέρα, το καύσιμο. Βεβαιωθείτε ότι το τσοκ είναι ενεργοποιημένο και ότι το κλείδωμα της σκανδάλης είναι πατημένο. Αντλήστε το μπουλμπόν εκκίνησης εάν υπάρχει. Δείτε την ενότητα εκκίνησης του εγχειριδίου.

Πώς λειτουργεί το φρένο αλυσίδας;

Το φρένο αλυσίδας ενεργοποιείται σπρώχνοντας το προστατευτικό της μπροστινής λαβής προς τον οδηγό. Σταματά την αλυσίδα σε περίπτωση ανάκρουσης. Για να το απενεργοποιήσετε, τραβήξτε το προστατευτικό προς τα πίσω. Ελέγξτε τη λειτουργία του πριν από κάθε χρήση.

Πότε και πώς ακονίζω την αλυσίδα;

Ακονίστε την αλυσίδα όταν η κοπή γίνεται λιγότερο αποτελεσματική. Χρησιμοποιήστε μια λίμα κατάλληλη για βήμα 3/8". Λιμάρετε τους κοπτικούς κρίκους από μέσα προς τα έξω με μπροστινές κινήσεις. Τηρήστε τις γωνίες: 30° για την πάνω πλάκα, 80° για την πλευρική επιφάνεια. Φορέστε προστατευτικά γάντια.

Ποιο λάδι να χρησιμοποιήσω για την αλυσίδα;

Χρησιμοποιήστε λάδι αλυσίδας καλής ποιότητας, ειδικό για αλυσοπρίονο. Γεμίστε το ειδικό ρεζερβουάρ (150 ml). Η ροή λαδιού είναι ρυθμιζόμενη μέσω της βίδας που βρίσκεται κάτω από τη μηχανή. Μην λειτουργείτε ποτέ την αλυσίδα χωρίς λάδι.

Πώς καθαρίζω το φίλτρο αέρα;

Αφαιρέστε το κάλυμμα και βγάλτε το φίλτρο. Πλύντε το με ζεστό σαπουνόνερο, στεγνώστε το τελείως πριν το τοποθετήσετε ξανά. Αντικαταστήστε το αν είναι κατεστραμμένο ή πολύ βρώμικο. Ένα βρώμικο φίλτρο μπορεί να προκαλέσει προβλήματα εκκίνησης και ισχύος.

Ποια είναι η ρύθμιση του ρελαντί;

Το ρελαντί πρέπει να ρυθμιστεί ώστε η αλυσίδα να μην γυρίζει. Βιδώστε τη βίδα T δεξιόστροφα έως ότου η αλυσίδα αρχίσει να γυρίζει, στη συνέχεια ξεβιδώστε μέχρι να σταματήσει. Η ταχύτητα ρελαντί πρέπει να είναι περίπου 2.800 στροφές/λεπτό. Αν η αλυσίδα γυρίζει ακόμα, επικοινωνήστε με έναν αντιπρόσωπο.

Πώς αποφεύγω την ανάκρουση;

Μην κόβετε ποτέ με την άκρη του οδηγού. Κρατάτε το αλυσοπρίονο σταθερά και με τα δύο χέρια. Κρατήστε το δόντι κοπής πάνω στο ξύλο. Να είστε προσεκτικοί όταν τα κλαδιά είναι υπό τάση. Χρησιμοποιήστε το κάτω μέρος του οδηγού για κοπή.

Πού βρίσκω ανταλλακτικά για το Tanaka ECS3300;

Επικοινωνήστε με έναν εξουσιοδοτημένο αντιπρόσωπο Tanaka ή έναν εξειδικευμένο μεταπωλητή. Χρησιμοποιήστε μόνο γνήσια συνιστώμενα ανταλλακτικά: οδηγός, αλυσίδα 91VG/91PX, μπουζί (Champion RCJ8 ή NGK BMR6A), φίλτρο αέρα, κ.λπ.

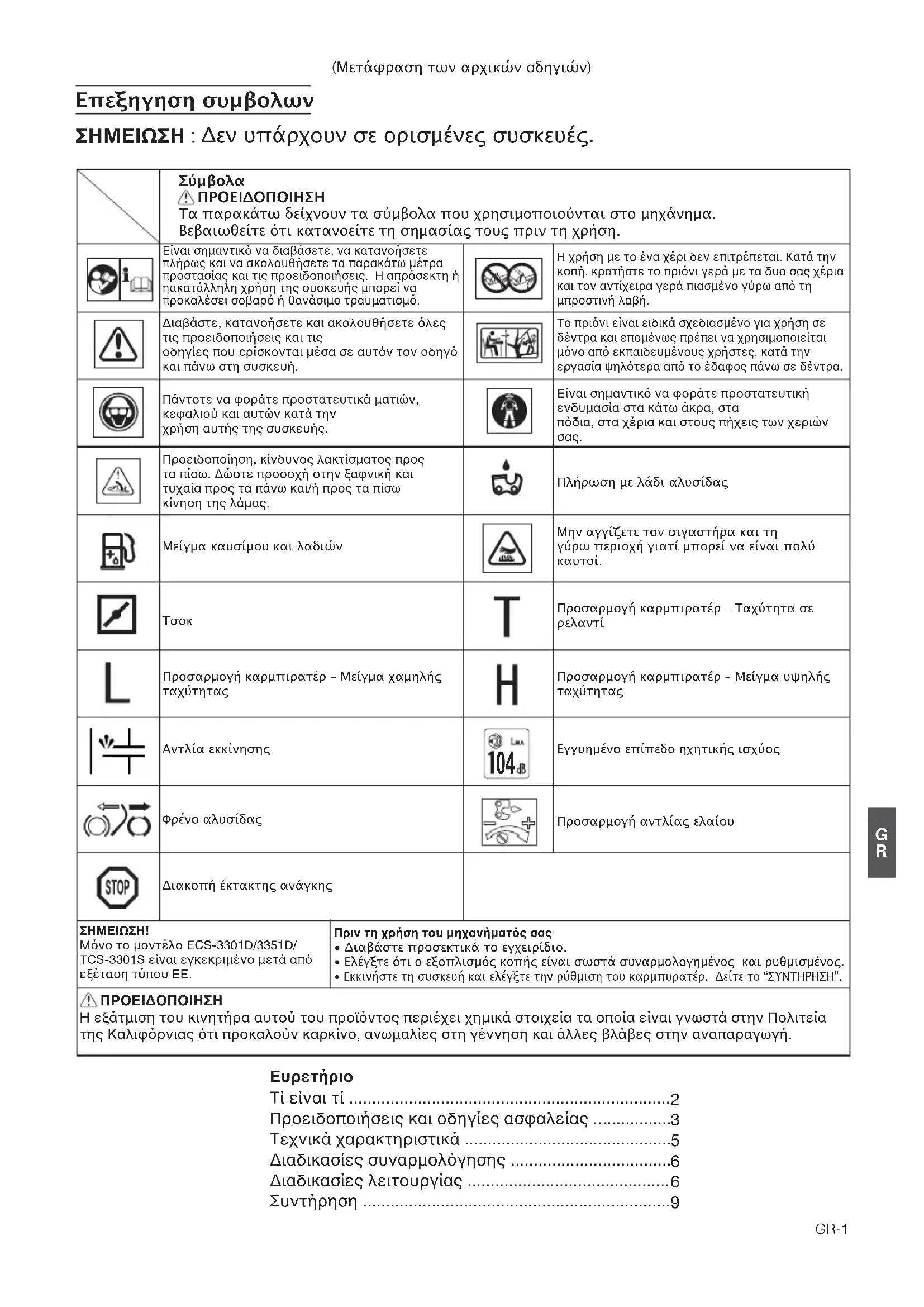

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ECS3300 Tanaka

ΣΗΜΕΙΩΣΗ : Δεν υπάρχουν σε ορισμένες συσκευές.

	Σύμβολα⚠ ΠΡΟΕΙΔΟΠΟΙΗΣΗΤα παρακάτω δείχνουν τα σύμβολα που χρησιμοποιούνται στο μηχάνημα.Βεβαιωθείτε ότι κατανοείτε τη σημασίας τους πριν τη χρήση.
	Είναι σημαντικό να διαβάσετε, να κατανοήσετε πλήρως και να ακολουθήσετε τα παρακάτω μέτρα προστασίας και τις προειδοποιήσεις. Η απρόσεκτη ή ηακατάλληλη χρήση της συσκευής μπορεί να προκαλέσει σοβαρό ή θανάσιμο τραυματισμό.			Η χρήση με το ένα χέρι δεν επιτρέπεται. Κατά την κοπή, κρατήστε το πριόνι γερά με τα βυο σας χέρια και τον αντίχειρα γερά πιασμένο γύρω από τη μπροστινή λαβή.
	Διαβάστε, κατανοήσετε και ακολουθήσετε όλες τις προειδοποιήσεις και τις οδηγίες που ερίσκονται μέσα σε αυτόν τον οδηγό και πάνω στη συσκευή.			Το πριόνι είναι ειδικά σχεδιασμένο για χρήση σε δέντρα και επομένως πρέπει να χρησιμοποιείται μόνο από εκπαιδευμένους χρήστες, κατά την εργασία ψηλότερα από το έδαφος πάνω σε δέντρα.
	Πάντοτε να φοράτε προστατευτικά ματιών, κεφαλιού και αυτών κατά την χρήση αυτής της συσκευής.			Είναι σημαντικό να φοράτε προστατευτική ενδυμασία στα κάτω άκρα, στα πόδια, στα χέρια και στους πήχεις των χεριών σας.
	Προειδοποίηση, κίνδυνος λακτίσματος προς τα πίσω. Δώστε προσοχή στην ξαφνική και τυχαία προς τα πάνω και/ή προς τα πίσω κίνηση της λάμας.		[DTY]	Πλήρωση με λάδι αλυσίδας
	Μείγμα καυσίμου και λαδιών			Μην αγγίζετε τον σιγαστήρα και τη γύρω περιοχή γιατί μπορεί να είναι πολύ καυτοί.
[СККХ]	Τσοκ			Προσαρμογή καρμπιρατέρ - Ταχύτητα σε ρελαντί
	Προσαρμογή καρμπιρατέρ - Μείγμα χαμηλής ταχύτητας			Προσαρμογή καρμπιρατέρ - Μείγμα υψηλής ταχύτητας
	Αντλία εκκίνησης		[ААВС]	Εγγυημένο επίπεδο ηχητικής ισχύος
	Φρένο αλυσίδας		[KB6D]	Προσαρμογή αντλίας ελαίου
	Διακοπή έκτακτης ανάγκης
ΣΗΜΕΙΩΣΗ!Μόνο το μοντέλο ECS-3301D/3351D/TCS-3301S είναι εγκεκριμένο μετά από εξέταση τύπου ΕΕ.		Πριν τη χρήση του μηχανήματός σας• Διαβάστε προσεκτικά το εγχειρίδιο.• Ελέγξτε ότι ο εξοπλισμός κοπής είναι σωστά συναρμολογημένος και ρυθμισμένος.• Εκκινήστε τη συσκευή και ελέγξτε την ρύθμιση του καρμπυρατέρ. Δείτε το “ΣΥΝΤΗΡΗΣΗ”.
⚠ ΠΡΟΕΙΔΟΠΟΙΗΣΗΗ εξάτμιση του κινητήρα αυτού του προϊόντος περιέχει χημικά στοιχεία τα οποία είναι γνωστά στην Πολιτεία της Καλιφόρνιας ότι προκαλούν καρκίνο, ανωμαλίες στη γέννηση και άλλες βλάβες στην αναπαραγωγή.

Ευρετήριο

Ti ειναι τι 2

Προειδοποιήσεις και οδηγίες ασφαλείας ......3

Τεχνικά χαρακτηριστικά ....5

Διαδικασίες συναρμολόγησης ....6

Διαδικασίες λειτουργίας 6

Συντήρηση 9

Ti είναι tǐ

Επειδή αυτός ο οδηγός καλύπτει αρκετά μοντέλα, μπορεί να υπάρχουν ορισμένες διαφορές ανάμεσα στις εικό νες και στη συσκευή σας. Χρησιμοποιείστε τις οδηγίες που αφορούν τη συσκευή σας.

1. Σκανδάλη γκαζιού : Συσκευή που ενεργοποιείται από το χειριστή για έλεγχο τησ ταχύτητασ.
2. Κλείδωμα σκανδάλη κινητήρα : Συσκευή που αποτρέπει την τυχαία λειτουργία τησ σκανδάλησ γκαζιού έωσ ότου ελευθερωθεί με το χέρι.
3. Διακόπτησ ανάφλεξησ : Συσκευή που επιτρέπει την έναρξη και διακοπή τησ λειτουργίασ.
4. Τάπα δεξαμενήσ λαδιού : Για να κλείσει η δεξαμενή λαδιού.
5. Εκκινητήρασ ανατύλιξησ : Πιέστε τη λαβή για έναρξη λειτουργίασ.
6. Μπροστινή λαβή : Υποστηρικτική λαβή που βρίσκεται στο ή προσ τα εμπρόσ του καλύμματοσ του κινητήρα.
7. Τάπα δεξαμενήσ καυσίμου : Για να κλείσετε τη δεξαμενή καυσίμου.
8. Κουμπί ελέγχου του τσοκ : Συσκευή για τον εμπλουτισμό του μείγματοσ καυσίμου/αέρα στο καρμπιρατέρ που βοηθά την εκκίνηση.
9. Αντλία προέγχυσης (προαιρετικός) : Συσκευή για την παροχή επιπρόσθετου καυσίμου, που βοηθά στην εκκίνηση.
10. Λάμα : Το τμήμα που υποστηρίζει και οδηγεί την αλυσίδα του πριονιού.
11. Αλυσίδα πριονιού : Αλυσίδα που χρησιμοποιείται ωσ εργαλείο κοπήσ.
12. Φρένο αλυσίδασ (προαιρετικός) : Συσκευή για να σταματήσει και κλειδώσει η αλυσίδα.
13. Σκανδάλη κλειδώματοσ : Συσκευή για την προσωρινή ρύθμιση του γκαζιού σε μια μερικώσ ανοικτή θέση για την υποβοήθηση τησ εκκίνησησ.
14. Ακιδωτός προφυλακτήρας : Συσκευή που δρα ως μοχλός κατά την επαφή με ένα δέντρο ή κούτσουρο.
15. Συγκρατητήσ αλυσίδασ : Συσκευή για τη συγκράτηση τησ αλυσίδασ του πριονιού.
16. Κάλυμμα τησ λάμασ: Συσκευή για την κάλυψη τησ λάμασ και τησ αλυσίδασ του πριονιού όταν η συσκευή δεν βρίσκεται σε χρήση.
17. Μπροστινός προφυλακτήρας χεριού : Συσκευή για την προστασία του χεριού του χειριστή από τραυματισμούσ που οφείλονται στην επαφή με το αλυσοπρίονο.
18. Πολλαπλό μηχανικό κλειδί : Το εργαλείο για την αφαίρεση ή την τοποθέτηση του μπουζί και το σφίξιμο τησ αλυσίδασ του πριονιού.
19. Οδηγίεσ χειρισμού : Συμπεριλαμβάνεται στη συσκευή. Διαβάστε πριν τη χρήση και κρατήστε το για μελλοντική αναφορά για να μάθετε τισ κατάλληλεσ και ασφαλείσ τεχνικέσ.

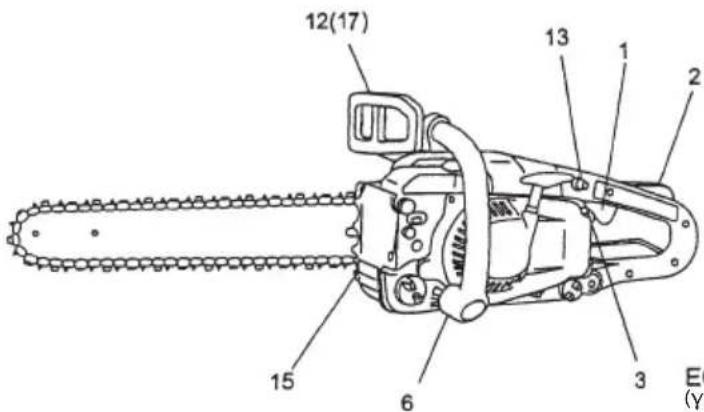

12(17) 13 1 2 15 6 3 EC (Y)

ECS-3350/3351 (για την Υπηρεσία του Δασικου Εφαρμογήσ)

12(17) 11 10 9 8 7 6 5 4 3 2 1 Eφσ

ECS-3300/3301 (για την υπηρεσία δέντρων)

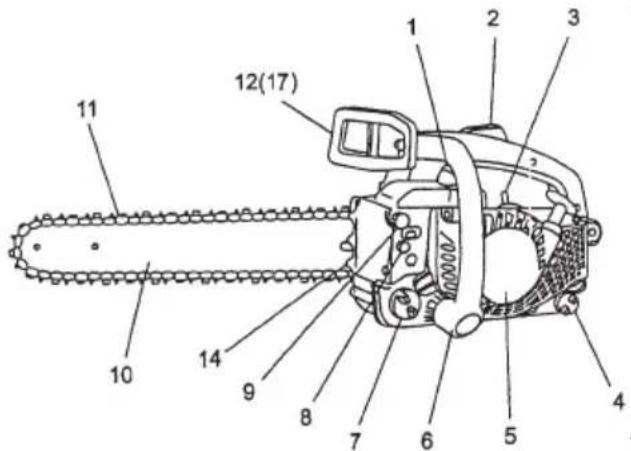

1 2 3 11 12(17) 10 14 9 8 7 6 5 4

TCS-3301S (για την υπηρεσία δέντρων)

Προειδοποιήσεις και οδηγίες ασφαλείας

Ασφάλεια χρήστη

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Αυτό το αλυσοπρίονο (ECS-3300/3301, TCS-3301S) είναι ειδικά σχεδιασμένο για την περιποίηση δέντρων και κοπών. Μόνο εκπαιδευμένα άτομα στη περιποίηση δέντρων και κοπών πρέπει να χρησιμοποιούν αυτό το πριόνι. Ακολουθήστε όλες τις δημοσιεύσεις, διαδικασίες και συστάσεις των σχετικών επαγγελματικών ενώσεων. Αν δεν το κάνετε αυτό βρίσκεστε κάτω από υψηλό κίνδυνο ατυχήματος. Σας συνιστούμε πάντοτε να χρησιμοποιείτε μια υπερυψωμένη πλατφόρρα για το πριόνισμα δέντρων. Τεχνικές που χρησιμοποιούν το κρέμασμα είναι εξαιρετικά επικίνδυνες και απαιτούν ειδική εκπαίδευση. Ο χρήστης πρέπει να είναι εκπαιδευμένος και εξοικειωμένος στη χρήση του εξοπλισμού ασφαλείας και στις τεχνικές εργασίας και αναρρίχησης. Πάντοτε να χρησιμοποιείτε εξοπλισμό συγκράτησης τόσο για τον χρήστη όσο και για το πριόνι.

- Πάντοτε να φοράτε γάντια για να ελαττώσετε τις επιπτώσεις της δόνησης.

- Πάντοτε να φοράτε μια προστατευτική προσωπίδα ή προστατευτικά γυαλιά.

- Πάντοτε να χρησιμοποιείτε γάντια κατά το ακόνισμα της αλυσίδας.

- Πάντοτε να φοράτε προστατευτικό εξοπλισμό, όπως σακάκι, παντελόνι, κράνος, μπότες σιδερένια προστατευτικά δακτύλων και αντιολισθητικές σόλες όποτε χρησιμοποιείτε το αλυσοπρίονο. Για εργασία σε δέντρα οι μπότες ασφαλείας θα πρέπει να είναι κατάλληλες για αναρρίχηση. Μην φοράτε χαλαρά ρούχα, κοσμήματα, κοντά παντελόνια, σανδάλια ή να είστε ξυπόλυτοι. Ασφαλίστε τα μαλλιά σας σε ύψος πάνω από τον ώμο.

- Μην κάνετε χρήση αυτού του εργαλείου όταν ήσαστε κουρασμένοι, άρρωστοι ή υπό την επήρεια αλκοόλ, ναρκωτικών ή φαρμάκων.

- Ποτέ μην επιτρέψετε σε ένα παιδί να ή ένα άπειρο άτομο να χειριστεί αυτό το εργαλείο.

• Φοράτε προστατευτικά ακοής. Δώστε προσοχή γύρω σας. Προσέξτε τους παραβρισκόμενους οι οποίοι μπορεί να σας σημαδοτούν κάποιο πρόβλημα. Αφαιρέστε αμέσως τον εξοπλισμό ασφαλείας μετά το σβήσιμο του κινητήρα.

• Φοράτε προστατευτικό κεφαλιού.

- Ποτέ μην ξεκινάτε ή λειτουργείτε τον κινητήρα μέσα σε ένα κλειστό δωμάτιο ή κτίριο. Η εισπνοή των καυσσερίων μπορεί να επιφέρει το θάνατο.

- Για αναπνευστική προστασία, φοράτε προστατευτική μάσκα όταν σχηματίζονται πριονίδια κατά την εξαγωγή του αερολύματος λαδιού αλυσίδας και της σκόνης.

- Διατηρείτε τις λαβές καθαρές από λάδι και καύσιμα.

- Κρατάτε τα χέρια μακριά από το εξάρτημα κοπής.

- Μην αρπάζετε ή κρατάτε τη συσκευή από το εξάρτημα κοπής.

- Όταν η συσκευή είναι κλειστή, βεβαιωθείτε ότι το εξάρτημα κοπής έχει σβήσει πριν τοποθετήσετε τη συσκευή κάτω.

- Κατά την παρατεταμένη λειτουργία, κατά διαστήματα κάνετε ένα διάλειμμα για να αποφύγετε το πιθανό σύνδρομο της δόνησης χεριού-βραχιονίου (HAVS) που προκαλείται από την έντονη δόνηση.

- Ο χειριστής πρέπει να εφαρμόζει τους τοπικούς κανονισμούς της περιοχής όπου γίνεται η κοπή.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Τα συστήματα κατά της δόνησης δεν εγγωώνται ότι δεν θα υποστείτε το σύνδρομο χεριού-βραχιονίου ή ένα σύνδρομο καρτιαίου σωλήνα. Για αυτό θα πρέπει οι τακτικού χρήστες να ελέγχουν συχνά την κατάσταση των χεριών και δακτύλων τους. Αν παρουσιαστούν τα άνω συμπτώματα, συμβουλευτείτε άμεσα έναν ιατρό.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Η μακρόχρονη ή συνεχής έκθεση σε υψηλά επίπεδα θορύβου μπορεί να προκαλέσει μόνιμη βλάβη της ακοής. Πάντα να φοράτε εγκεκριμένα προστατευτικά ακοής κατά τη χρήση της συσκευής/μηχανής.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Εάν χρησιμοποιείτε κάποιες ηλεκτρικές/ηλεκτρονικές ιατρικές συσκευές όπως έναν βηματοδότη, συμβουλευτείτε τον ιατρό όπως επίσης και τον κατασκευαστή της συσκευής πριν την χρήση του οποιοδήποτε μηχανοκίνητου εξοπλισμού.

Ασφάλεια συσκευής / μηχανήματος

- Ελέγξτε όλη τη συσκευή/μηχάνημα πριν από κάθε χρήση. Αντικαταστήστε τα εξαρτήματα που έχουν πάθει βλάβη. Ελέγξτε τις διαρροές καυσίμου και βεβαιωθείτε ότι όλοι οι σύνδεσμοι βρίσκονται στη θέση τους και είναι σφιγμένοι.

- Αντικαταστήστε τα εξαρτήματα που παρουσιάζουν ρωγμές, απολέπιση ή έχουν πάθει οποιοδήποτε ζημιά, πριν την χρήση της συσκευής/μηχανήματος.

- Βεβαιωθείτε ότι η πλευρική θήκη είναι σωστά τοποθετημένη.

- Κρατήστε τα άλλα άτομα μακριά όταν ρυθμίζετε το καρμιρατέρ.

- Χρησιμοποιείτε μόνο ανταλλακτικά που συστήνονται για αυτή τη συσκευή/μηχάνημα από τον κατασκευαστή.

- Ποτέ μην επιτρέπετε την αλυσίδα να χτυπήσει οποιοδήποτε εμπόδιο. Αν η αλυσίδα έρθει σε επαφή, το μηχάνημα πρέπει να σταματήσει και να ελεγχθεί με προσοχή.

- Βεβαιωθείτε ότι ο αυτόματος λιπαντής λειτουργεί. Διατηρείτε τη δεξαμενή λαδιού γεμάτη με καθαρό λάδι. Ποτέ μην αφήνετε την αλυσίδα να γυρίζει στεγνή πάνω στη λάμα.

- Όλο το σέρβις του αλυσοπρίονου, εκτός από στοιχεία που αναφέρονται στον οδηγό χρήσης/εγχειρίδιο ιδιοκτήτη, πρέπει να εκτελείται από καταρτισμένο προσωπικό συντήρησης αλυσοπρίονου. (Για παράδειγμα, αν χρησιμοποιηθούν ακατάλληλα εργαλεία για την αφαίρεση του τροχού του βολάν ή αν ένα ακατάλληλο εργαλείο χρησιμοποιηθεί για να κρατηθεί ο τροχός του βολάν με σκοπό να αφαιρεθεί ο συμπλέκτης, μπορεί να προκύψει δομική ζημιά στο τροχό του βολάν και να προκληθεί ρήξη του τροχού του βολάν.)

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Ποτέ μην τροποποιείτε τη συσκευή/μηχάνημα με οποιονδήποτε τρόπο. Μην χρησιμοποιείτε τη συσκευή/μηχάνημα για άλλη χρήση εκτός από αυτή για την οποία προορίζεται.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Ποτέ μην χρησιμοποιείτε το αλυσοπρίονο χωρίς τον εξοπλισμό ασφαλείας ή με ελαττωματικό εξοπλισμό ασφαλείας. Μπορεί να προκληθεί σοβαρός τραυματισμός.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Η χρήση λάμας/αλυσίδας διαφορετικής από αυτή που συστήνεται από τον κατασκευαστή, που να μην εγκρίνεται, μπορεί να προκαλέσει σοβαρό τραυματισμό ατόμων.

Ασφάλεια καυσίμου

• Ανακατεύετε και ρίχνετε το καύσιμο σε εξωτερικό χώρο και όπου δεν υπάρχουν σπίθες ή φλόγες.
• Χρησιμοποιείτε ένα δοχείο κατάλληλο για καύσιμα.
  • Μην καπνίζετε ή επιτρέπετε το κάπνισμα κοντά σε καύσιμα ή στη συσκευή/μηχάνημα ή κατά την χρήση της συσκευής/μηχάνημα.
• Σκουπίστε όλες τις κηλίδες καυσίμου πριν την εκκίνηση του κινητήρα.
• Μετακινηθείτε τουλάχιστον 3 μέτρα μακριά από την περιοχή τροφοδοσίας καυσίμου πριν την εκκίνηση του κινητήρα.
• Σταματήστε τον κινητήρα πριν την αφαίρεση της τάπας του καυσίμου.
• Αδειάστε τη δεξαμενή πριν την αποθήκευση της συσκευής/ μηχανήματος. Συστήνεται να αδειάζετε το καύσιμο μετά από κάθε χρήση. Αν το καύσιμο παραμείνει στη δεξαμενή, αποθηκεύστε ώστε να μην υπάρξει διαρροή.
  • Αποθηκεύστε τη συσκευή/μηχάνημα και το καύσιμο σε χώρο όπου οι ατμοί του καυσίμου δεν μπορούν να φτάσουν σε σπινθήρες ή ανοικτές φλόγες από θερμαντήρες νερού, ηλεκτρικούς κινητήρες ή διακόπτες, λέβητες κλπ.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Το καύσιμο μπορεί με ευκολία να αναφλεγεί, εκραγεί ή να εισπνευστούν οι ατμοί του, έτσι προσέξτε ιδιαίτερα κατά τον χειρισμό ή το γέμισμα του καυσίμου.

Ασφάλεια κοπής

• Μην κόβετε άλλο υλικό εκτός από ξύλο ή ξύλινα αντικείμενα.
• Για την προστασία της αναπνοής, φορέστε μια μάσκα προστασίας από τα αερολύμματα κατά την κοπή του ξύλου το οποίο ψεκάστηκε με εντομοκτόνο.
• Κρατήστε τα άτομα και τα παιδιά, ζώα και τους παραβρισκόμενους και βοηθούς μακριά από τη ζώνη κινδύνου. Σταματήστε τον κινητήρα αμέσως όταν κάποιος σας πλησιάζει.
• Κρατήστε τη συσκευή/μηχάνημα σταθερά με το δεξί χέρι στην οπίσθια λαβή και το αριστερό χέρι στην μπροστινή λαβή.
• Διατηρήστε σταθερό πάτημα και ισορροπία. Μην τεντώνεστε.
• Κρατήστε όλα τα μέρη του σώματός σας μακριά από το σιγαστήρα και το εξάρτημα κοπής όταν η μηχανή λειτουργεί.
• Κρατήστε τη λάμα/αλυσίδα κάτω από το επίπεδο της μέσης.
• Πριν από την υλοτόμηση ενός δέντρου, ο χρήστης πρέπει να είναι εξοικειωμένος με τις τεχνικές πριονίσματος με το αλυσοπρίονο.
• Βεβαιωθείτε να έχετε προσχεδιάσει την απομάκρυνσή σας πριν την πτώση του δέντρου.
• Κατά την κοπή, κρατήστε το πριόνι γερά με τα δύο χέρια και τον αντίχειρα γύρω από την μπροστινή λαβή, σταθείτε με τα πόδια σε καλή ισορροπία και το σώμα σας ισορροπημένο.
• Σταθείτε κατά την κοπή δίπλα στο πριόνι – ποτέ ακριβώς από πίσω του.
  • Πάντοτε να κρατάτε τον ακιδωτό προφυλακτήρα μπροστά από το δέντρο, επειδή η αλυσίδα μπορεί να πιαστεί μέσα στο δέντρο.
• Κατά την ολοκλήρωση της κοπής, να είστε έτοιμοι να κρατήσετε τι συσκευές καθώς πέφτουν στον ανοικτό χώρο, έτσι ώστε να μην συνεχίσουν να κόβουν και κόψουν τα πόδια σας, τα πέλματα ή το σώμα σας ή έρθουν σε επαφή με ένα εμπόδιο.

• Να είστε προετοιμασμένοι για το οπίσθιο χτύπημα (όταν το πριόνι χτυπά προς τα πάνω και πίσω). Ποτέ μην κόβετε με τη μύτη της λάμας.

• Κατά την μετακίνησή σας σε μια νέα περιοχή εργασίας, φροντίστε να σβήνετε το μηχάνημα και διασφαλίστε ότι όλα τα εξαρτήματα κοπής είναι σταματημένα.

• Ποτέ να μη τοποθετείτε το μηχάνημα πάνω στο έδαφος όταν αυτό βρίσκεται σε λειτουργία.
  • Πάντοτε να διασφαλίζετε ότι ο κινητήρας είναι εκτός λειτουργίας και τα εξαρτήματα κοπής είναι πλήρως σταματημένα πριν καθαρίσετε τα θραύσματα ή αφαιρέσετε το γρασίδι από τα εξαρτήματα κοπής.
• Πάντοτε να έχετε ένα κουτί πρώτων βοηθειών όταν χειρίζεστε οποιοδήποτε μηχανοκίνητο εργαλείο.
• Ποτέ να μην ξεκινήσετε ή να λειτουργήσετε τον κινητήρα μέσα σε ένα κλειστό δωμάτιο ή κτίριο ή/και κοντά σε ένα εύφλεκτο υγρό. Η εισπνοή των καυσαερίων της εξάτμισης μπορεί να επιφέρει το θάνατο.

Ασφάλεια συντήρησης

• Διατηρήστε τη συσκευή/μηχάνημα σύμφωνα με τις απαιτούμενες διαδικασίες.
• Αποσυνδέστε το μπουζί πριν από την εκτέλεση της συντήρησης εκτός από την περίπτωση των ρυθμίσεων του καρμπιρατέρ.
• Κρατήστε τα άλλα άτομα μακριά όταν ρυθμίζετε το καρμιρατέρ.
• Χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά της Tanaka όπως συνιστάται από τον κατασκευαστή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μην αποσυναρμολογείτε τον εκκινητήρα ανατύλιξης. Σοβαροί τραυματισμοί μπορούν να προκληθούν από αναπήδηση του εκκινητήρα.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Η ακατάλληλη συντήρηση μπορεί να οδηγήσει σε σοβαρή βλάβη του κινητήρα ή σε σοβαρό τραυματισμό.

Μεταφορά και αποθήκευση

• Μεταφέρετε τη συσκευή/μηχάνημα με το χέρι με τη μηχανή σταματημένη και το σιγαστήρα μακριά από το σώμα σας.
  • Αφήστε τη μηχανή να κρυώσει, αδειάστε τη δεξαμενή καυσίμου και ασφαλίστε τη συσκευή/μηχάνημα πριν την αποθήκευση ή μεταφορά σε ένα όχημα.
• Αδειάστε τη δεξαμενή πριν την αποθήκευση της συσκευής/μηχανήματος. Συνιστάται το άδειασμα του καυσίμου μετά από κάθε χρήση. Αν το καύσιμο παραμείνει στη δεξαμενή, αποθηκεύστε ώστε να μην υπάρξει διαρροή.
• Αποθηκεύστε τη συσκευή/μηχάνημα μακριά από παιδιά.
• Καθαρίζετε και συντηρείτε τη συσκευή προσεκτικά και αποθηκεύετε σε ξηρό μέρος.
• Βεβαιωθείτε ότι η μηχανή είναι σβησμένη κατά τη μεταφορά ή την αποθήκευση.
• Κατά τη μεταφορά σε ένα όχημα ή κατά την αποθήκευση, καλύπτετε την αλυσίδα με το κάλυμμα της αλυσίδας.

Στις περιπτώσεις που δεν καλύπτει αυτός ο οδηγός, δώστε προσοχή και χρησιμοποιείτε την κοινή λογική.

Επικοινωνήστε με τον εμπορικό αντιπρόσωπο της Ταπακα αν χρειαστείτε βοήθεια. Δώστε ιδιαίτερη προσοχή στις προτάσεις που αποτελούνται από τις παρακάτω λέξεις:

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Υποδεικνύει μια υψηλή πιθανότητα σοβαρού τραυματισμού ή βλάβης εξοπλισμού, αν δεν ακολουθηθούν οδηγίες.

ΠΡΟΣΟΧΗ

Υποδεικνύει μια πιθανότητα τραυματισμού ή βλάβης εξοπλισμού αν δεν ακολουθηθούν οι οδηγίες.

ΣΗΜΕΙΩΣΗ

Βοηθητική πληροφορία για σωστή λειτουργία και χρήση.

Τεχνικά χαρακτηριστικά

MONTELO		ECS-3300/3301	ECS-3350/3351	TCS-3301S	TCS-3350S
	Μέγεθος Κινητήρα (m l )	32.2
	[6007]Μπουζί	Champion RCJ8 ή NGK BMR6A ή παρόμοια
	[802G]Χωρητικότητα δεξαμενής καυσίμου (m l )	230
	Χωρητικότητα δεξαμενής λαδιού αλυσίδας (m l )	150
	Καθαρό βάρος (kg) (χωρίς λάμα και αλύσιδα)	3.2/3.4 3.4/3.6 3.4			3.5
	Μήκος λάμας (mm)	300~400(12"~16")			400(16")
	Βήμα αλυσίδας (mm)	9.52 (3/8")
	Ρύθμιση βάθους αλυσίδας (mm)	1.27 (0.05")
	[802T]Επίπεδο ηχητικής πίεσης LpA (dB(A)) κατά ISO22868Αβεβαιότητα (dB(A))	97.3 98.61.0	1.0 1.0	97.3
	[80WA]Μέγιστη ηχητική ισχύLw μέτρηση (dB (A))κατά ISO 22868Επίπεδο ηχητικής ισχύος LwA (dB (A))Κατά 2000/14/EC	103.3104
	Ισχύς δόνησης (m/s3) κατά ISO22867Μπροστινή λαβήΠίσω λαβήΑβεβαιότητα (m/s3)	4.57.01.5 1.5	5.13.41.5	6.98.7
	Μέγιστη ισχύ κινητήρα κατά ISO 7293 (kW)	1.26@8000
	Μεγ. Ταχύτητα κινητήρα (λεπτό−1)X	11,500
	Ταχύτητα κινητήρα σε ρελαντί (λεπτό−1)	2800
	[0YCY]::○Τύπος λάμας	○
	Τύπος αλυσίδας	91 VGή 91PX(Oregon)
	Δόντια αλυσοτροχού (αριθμός δοντιών)	6

ΣΗΜΕΙΩΣΗ : Τα ισοδύναμα επίπεδα θορύβου/δόνησης είναι υπολογισμένα έτσι ώστε η σταθμισμένη στο χρόνο συνολική ενέργεια για τα επίπεδα θορύβου/δόνησης υπό διαφορετικές συνθήκες εργασίας με την ακόλουθη κατανομή του χρόνου: 1/3 ρελαντί, 1/3 πλήρως, 1/3 απότομη αύξηση ταχύτητας. * Όλα τα στοιχεία μπορούν να τροποποιηθούν χωρίς προειδοποίηση.

Διαδικασίες συναρμολόγησης

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Ποτέ μην προσπαθείτε να ξεκινήσετε τον κινητήρα χωρίς το πλευρικό κάλυμμα να είναι στερεωμένο καλα.

1. Αφαιρέστε τα παξιμάδια σύσφιξης της αλυσίδας της λάμας.
2. Αφαιρέστε το πλευρικό κάλυμμα (1) πιέζοντας το πίσω τμήμα του πλευρικού καλύμματος (1). (Εικ. 1)
3. Τοποθετήστε τη λάμα της αλυσίδας (1) πάνω στα μπουλόνια (2), μετά πιέστε την προς τον αλυσοτροχό (3) όσο περισσότερο γίνεται. Βεβαιωθείτε ότι ο εντατήρας της αλυσίδας (4) εφαρμόζει μέσα στην οπή της λάμας (5). (Εικ. 2)

ΣΗΜΕΙΩΣΗ

Μετακινήστε ελαφρά τη λάμα εμπρός και πίσω και βεβαιωθείτε ότι ο εντατήρας (4) εφαρμόζει σωστά στην τρύπα (5). (Εικ. 2)

1. Επιβεβαιώστε ότι η κατεύθυνση του αλυσοπρίονου (1) είναι σωστή όπως η εικόνα και ευθυγραμμίστε την αλυσίδα στον αλυσοτροχό. (Εικ. 3)

2. Βάλτε τις ενώσεις κίνησης της αλυσίδας μέσα στις εσοχές της λάμας γύρω από όλη τη λάμα.

3. Τοποθετήστε το πλευρικό κάλυμμα (1) πάνω στα μπουλόνια σύσφιξης της λάμας αφού προηγουμένως το έχετε βάλει πάνω στη προεξοχή ευθυγράμμισης/κλειδώματος του καλύμματος του κινητήρα (2). (Εικ. 1) Μετά στερεώστε τα παξιμάδια σύσφιξης προσωρινά.

4. Ανυψώστε το άκρο της λάμας και σφίξτε την αλυσίδα (1) περιστρέφοντας το μπουλόνι ρύθμισης τάσης (2) δεξιόστροφα. Για να ελέγξτε αν η τάση είναι σωστή, σηκώστε ελαφρά το κέντρο της αλυσίδας και τότε θα πρέπει να υπάρχει ένα περιθωριο περίπου 0,5 - 1,0 χιλ. ανάμεσα στη λάμα και στην άκρη του συνδέσμου κίνησης της αλυσίδας (3). (Εικ.4, 5)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η ΣΩΣΤΗ ΤΑΣΗ ΕΧΕΙ ΜΕΓΑΛΗ ΣΗΜΑΣΙΑ!

1. Σηκώστε το άκρο της λάμας και σφίξτε καλά τα παξιμάδια της αλυσίδας της λάμας με το πολλαπλό κλειδί. (Εικ. 4)

2. Μια νέα αλυσίδα θα τεντωθεί για αυτό ρυθμίστε την αλυσίδα μετά από μερικά κοψιματα και ελεγξτε την τάση προσεκτικά επί μισή ώρα από την έναρξη του κοψιματος.

ΣΗΜΕΙΩΣΗ

Ελέγχετε τη τάση της αλυσίδας συχνά για να έχετε βέλτιστη αποδοση και ανθεκτικότητα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Αν η αλυσίδα είναι υπερβολικά τεντωμένη, η λάμα και η αλυσίδα θα φθαρούν γρήγορα. Αντίθετα, όταν η αλυσίδα είναι υπερβολικά χαλαρή, μπορεί να βγει από την αυλάκωση της λάμας.
  • Φοράτε πάντα γάντια όταν αγγίζετε την αλυσίδα.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Κατά την χρήση, κρατήστε το αλυσοπρίονο γερά με τα δύο χέρια. Η χρήση με το ένα χέρι μπορεί να προκαλέσει σοβαρό τραυματισμό.

Διαδικασίες λειτουργίας

Καύσιμο (Εικ. 6)

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

• Το αλυσοπρίονο είναι εφοδιασμένο με δίχρονο κινητήρα. Πάντοτε να λειτουργείτε τον κινητήρα με καύσιμο που είναι αναμιγμένο με λάδι. Να παρέχετε επαρκή αερισμό, κατά την παροχή καυσίμου ή το χειρισμό καυσίμου.

- Το καύσιμο περιέχει ευφλεκτα υγρά και είναι δυνατόν να τραυματιστείτε βαριά όταν το ελσπνέετε ή το ρίξετε πάνω στο σωμα σας. Προσέχετε πάντα κατά το χειρισμό του καυσίμου. Πάντοτε να παρέχετε καλό αερισμό κατά τον χειρισμό του καυσίμου μέσα στο κτίριο.

Καύσιμο

• Πάντοτε να χρησιμοποιείτε επώνυμο αμόλυβδη βενζίνη 89 οκτανίων.
• Χρησιμοποιείτε αυθεντικό δίχρονο λάδι ή ένα μίγμα μεταξύ 25:1 έως 50:1, παρακαλούμε να συμβουλευτείτε τη φιάλη λαδιου ή τον εμπορικό αντιπρόσωπο της Ταπακα για την αναλογία.

• μόνο για την πολιτεία της Καλιφόρνιας σε αναλογία 50:1. • Εάν δεν είναι διαθέσιμο το αυθεντικο λάδι, χρησιμοποιείτε ένα λάδι ποιότητας αντι-οξειδωτικού προσθέτου με την αποκλειστική επισήμανση χρήσης για αερόψυκτους δίχρονους κινητήρες (JASO FC GRADE OIL ή ISO EGC GRADE). Μην χρησιμοποιείτε BIA ή TCW (για υδρόψυκτους δίχρονους κινητήρες) ανάμικτο λάδι.
• Ποτέ μην χρησιμοποιείτε λάδι μεταβλητής ρευστότητας (10 W/30) ή χρησιμοποιημένο λάδι.
- Πάντοτε να ἀναμιγνύετε το καύσιμο και το λάδι σε ένα ξεχωριστό καθαρό δοχείο.

Ξεκινάτε πάντοτε με τη μισή ποσότητα του λαδιού που είναι να χρησιμοποιθει. Μετά συμπληρώστε την πλήρη ποσότητα λαδιού. Αναμίξτε (ανακινήστε) το μίγμα καυσίμου. Προσθέστε την υπόλοιπη ποσότητα λαδιού. Αναμίξτε (ανακινήστε) το μίγμα καυσίμου πριν το βάλετε στη δεξαμενή καυσίμου.

Παροχή καυσίμου

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! (Εικ. 7)

- Πάντοτε να σβήνετε τον κινητήρα πριν από τον ανεφοδιασμό καυσίμου.

- Ανοίγετε αργά τη δεξαμενή καυσίμου (1), κατά το γέμισμα με καύσιμο, έτοι ωστε να εξαλειφθεί η πιθανότητα υπερπίεσης.

- Μετά τον ανεφοδιασμό σφίξτε προσεκτικά τη τάπα καυσίμου.

- Πάντοτε να μετακινείτε τη συσκευή τουλάχιστον 3 μέτρα από την περιοχή ανεφοδιασμού πριν την θέσετε σε λειτουργία.

- Πλένετε πάντα με σαπούνι οποιοδήποτε καύσιμο που έπεσε πάνω στα ρούχα σας.

- Βεβαιωθείτε ότι ελέγχετε οποιαδήποτε διαρροή καυσίμου μετά τον ανεφοδιασμό.

Πριν τον ανεφοδιασμό, καθαρίστε καλά τη τάπα της δεξαμενής για να εξασφαλίσετε ότι δεν θα πέσουν βρωμιές στη δεξαμενή. Εξασφαλίστε ότι το καύσιμο είναι καλά αναμιγμένο, κουνώντας το doχείο, πριν την παροχή καυσίμου.

Λάδι αλυσίδας (Εικ. 7)

Γεμίστε το με λάδι αλυσίδας (2). Χρησιμοποιείτε πάντα καλής ποιότητα λάδι αλυσίδας. Όταν ο κινητήρας λειτουργεί, το λάδι αλυσίδας εκκενώνεται αυτοματα.

ΣΗΜΕΙΩΣΗ

Κατά τη διοχέτευση του καυσίμου (1) ή λαδιού αλυσίδας (2) στη δεξαμενή, τοποθετήστε τη συσκευή με τη τάπα προς τα επάνω. (Εικ.7)

ΡΥΘΜΙΣΗ ΤΗΣ ΠΑΡΟΧΗΣ ΛΑΔΙΟΥ ΑΛΥΣΙΔΑΣ

νσότητα του λαδιού της αλυσίδας που παρέχεται μέσω του νήματος λίπανσης είναι ρυθμισμένη από το εργοστάσιο στο μέγιστο. Ρυθμίστε την ποσότητα σύμφωνα με τις συνθήκες χρήσης. Στρέψτε την ρυθμιστική βίδα (1) αριστερόστροφα για να αυξησετε την ποσότητα και στρέψετε την δεξιόστροφα για να ελαττώσετε την ποσότητα. (Εικ. 8) Μην προσπαθήσετε να περιστρέψετε την βίδα περισσότερο από τα όρια.

Εκκίνηση (Εικ. 9, 10)

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Όταν ο κινητήρας ξεκινά με την ασφάλεια γκαζιού ενεργή, η ταχύτητα του κινητήρα είναι αρκετά υψηλή για να στρεψει την αλυσίδα.

ΠΡΟΣΟΧΗ!

Πριν το ξεκίνημα, βεβαιωθείτε ότι το φρένο της αλυσίδας είναι ενεργοποιημένο (αν παρέχεται) και ότι η λάμα/ αλυσίδα δεν ακουμπά το οτιδήποτε.

1. Βάλτε το διακόπτη ανάφλεξης (1) στη θέση ΟΝ. * Σπρώξετε το βολβό αρχικής πλήρωσης καυσίμου (5) μερικές φορές έτσι ώστε το καυσίμο να τρέξει μέσω του βολβού στο καρμπιρατέρ.(Αν είναι εφοδιασμένο) (Εικ. 9, 10)

2. Με την ασφάλεια της σκανδάλης του γκαζιού (2) πατημένη, πατήστε τη σκανδάλη του γκαζιού (4) και σπρωξετο το κλείδωμα της σκανδάλης του γκαζιού (3), στη συνέχεια αφήστε σιγα-σιγά τη σκανδάλη του γκαζιού και μετά την ασφάλεια της σκανδάλης του γκαζιού. Η ενέργεια αυτή θα κλείδωσει το γκαζι στη θέση εκκίνησης. (Εικ. 9)

3. Τραβήξετε το κουμπί του τσοκ εντελώς στη θέση εμπλουτισμού (6). (Εικ. 10)

4. Τραβήξετε απότομα τον εκκινητήρα ανατύλιξης, προσεχοντας να κρατήσετε το χερούλι και να μην το αφήσετε να γυρίσει απότομα πίσω. (Εικ. 11)

5. Όταν ακούσετε το κινητήρα να προσπαθεί να ξεκινήσει, επιστρέψετε το μοχλό του τσοκ στη θέση RUN (ανοικτό). Μετά τραβήξετε τον εκκινητήρα ανατύλιξης ξανά απότομα. Μετά την εκκίνηση του κινητήρα, βεβαιωθείτε ότι το φρένο της αλυσίδας είναι απενεργοποιημένο.

ΣΗΜΕΙΩΣΗ

Αν ο κινητήρας δεν ξεκινά, επαναλάβετε τις διαδικασίες από το 2 στο 5.

1. Μετά την εκκίνηση του κινητήρα, τραβήξετε τη σκανδάλη γκαζιού για να ελευθερωθεί η ασφάλεια γκαζιού. Μετά αφήστε τον κινητήρα για περιπου 2-3 λεπτά να ζεσταθεί πριν τον υποβάλετε σε οποιοδήπο τε φορτίο.

Λειτουργία του φρένου της αλυσίδας (προαιρετικός) (Εικ. 12) Το φρένο της αλυσίδας (1), αν είναι εφοδιασμένο, είναι σχεδιασμένο για να ενεργοποιείται σε περίπτωση έκτακτης ανάγκης, όπως στην οπίσθια κίνηση. Παρακαλούμε να ελέγξετε για να επιβεβαιώσετε ότι λειτουργεί κανονικά πριν την χρήση. Η χρήση του φρένου πραγματοποιείται με τη μετακίνηση του μπροστινού προφυλακτήρα προς τη λάμα. Κατά τη λειτουργία του φρένου της αλυσίδας, ακόμη κι αν η ντίζα του γκαζιού έχει τραβηχτεί, η ταχύτητα του κινητήρα δεν αυξανεται και δεν περιστρεφεται. Για να ελευθερωθεί το φρένο, τραβήξετε το μοχλό της αλυσίδας του φρένου.

Πώς να είστε σίγουροι:

1) Σβήστε τον κινητήρα.
2) Κρατήστε το αλυσοπρίονο οριζοντίως, αφήστε τη μπροστινή λαβή, φέρτε την άκρη του οδηγού σε επαφή με ένα κλαδί ή ξύλο και ελέγξτε τη λειτουργία του φρένου. Το επίπεδο λειτουργίας ποικίλει ανάλογα με το μέγεθος του οδηγού.

Αν το φρένο δεν ενεργοποιηθεί, απευθυνθείτε στον αντιπρόσωπο σας για έλεγχο και επισκευή. Αν ο κινητήρας συνεχίσει να λειτουργεί σε υψηλές στροφές με το φρένο ενεργοποιημένο, ο συμπλέκτης θα υπερθερμανθεί, προκαλώντας βλάβη. Αν κατά τη λειτουργία το φρένο ενεργοποιηθεί, αφήστε αμέσως το μοχλο του γκαζιού για να σταματήσει ο κινητήρας.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μην μεταφέρετε το μηχάνημα με το κινητήρα σε λειτουργία.

Σταμάτημα (Εικ. 13)

Ελαττώστε τη ταχύτητα του κινητήρα και σπρώξτε το διακόπτη ανάφλεξης στη θέση στοπ.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

ΚΙΝΔΥΝΟΣ ΟΠΙΣΘΙΟΥ ΛΑΚΤΙΣΜΑΤΟΣ (Εικ. 14)

'Ενας από τους πιο σοβαρούς κινδύνους κατά την εργασία με το αλυσοπρίονο είναι η πιθανότητα οπίσθιας κίνησης (λακτίσματος). Η οπίσθια κίνηση μπορεί να συμβεί όταν το πάνω ακρος της λάμας αγγίξει ένα αντικείμενο ή όταν το ξύλο κλείσει προς τα μέσα και πιαστεί το αλυσοπρίονο στην κοπή. Η επαφή της κορυφής σε ορισμένες περιπτώσεις μπορεί να προκαλέσει μια αστραπιαία αντίδραση, κλωτσώντας τη λάμα προς τα επάνω και πίσω προς εσάς. Το μάγκωμα της κορυφής της λάμας του αλυσοπρίονου μπορεί επίσης να σπρώξει τη λάμα πίσω προς εσάς. Η οποιαδήποτε από αυτές τις αντιδράσεις μπορεί να οδηγήσει στην απώλεια του ελέγχου του πριονιού και να προκαλέσει τον προσωπικό τραυματισμό. Παρότι το πριόνι σας έχει ενσωματωμένα χρακτηριστικά ασφαλείας στο σχεδιασμό του, δεν πρέπει να βασίζεστε αποκλειστικά σε αυτά. Πάντοτε να γνωρίζετε που βρίσκεται το άκρο της λάμας. Το οπίσθιο λάκτισμα προκαλείτε αν επιτρέψετε στη ζώνη οπίσθιου λακτίσματος (1) της λάμας να αγγίξει ένα αντικείμενο. Μην χρησιμοποιείτε αυτή την περιοχή. Το οπίσθιο λάκτισμα από το μάγκωμα προκαλείται από μια κοπή που κλείνει και μαγκώνει το πάνω μέρος της λάμας. Μελετήστε το κόψιμο και βεβαιωθείτε ότι ανοίγει καθώς προχωράτε στο κόψιμο. Διατηρήστε τον έλεγχο όταν ο, κινητήρας λειτουργεί κρατώντας πάντοτε γερα το πριόνι με το δεξί χέρι στην πίσω λαβή, το αριστερό σας χέρι στην μπροστινή λαβή και τους αντίχειρες και τα δάκτυλα σας γύρω από τις λαβές. Πάντοτε να κρατάτε το πριόνι με τα δύο χέρια κατά τη χρήση και να κοβετε με τον κινητήρα σε υψηλή ταχύτητα.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μην τεντώνεστε ή μην κόβετε πάνω από το ύψος του ώμου σας.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Προσέχετε ιδιαίτερα κατά την υλοτόμηση και μην χρησιμοποιείτε το πριόνι με την άκρη σε υψηλή θέση ή πάνω από τον ώμο σας.

ΣΥΓΚΡΑΤΗΤΗΡΑΣ ΑΛΥΣΙΔΑΣ

Ο συγκρατητήρας της αλυσίδας βρίσκεται στην κινητήρια κεφαλή, ακριβώς κάτω από την αλυσίδα, για να αποτρέψει περισσότερο την πιθανότητα, μια σπασμένη αλυσίδα να χτυπήσει τον χρήστη του αλυσοπρίονου.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μην κάθεστε κατά το κόψιμο σε ευθεία γραμμή με την αλυσίδα.

ΒΑΣΙΚΕΣ ΤΕΧΝΙΚΕΣ ΓΙΑ ΥΛΟΤΟΜΗΣΗ, ΚΛΑΔΕΜΑ ΚΑΙ ΤΕΜΑΧΙΣΜΟ

Ο στόχος των παρακάτω πληροφοριών είναι να σας παράσχουν μια γενική εισαγωγή στις τεχνικές κοπής ξυλείας.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Αυτές οι πληροφορίες δεν καλύπτουν όλες τις ειδικές καταστάσεις, οι οποίες μπορεί να εξαρτώνται από τις διαφορές στο έδαφος, βλάστηση και το είδος του ξύλου τη μορφή και το μέγεθος των δέντρων, κλπ. Συμβουλευτείτε τον εμπορικό σας αντιπρόσωπο, τον δασολόγο ή κατά τόπους σχολεία δασολογίας για συμβουλές σε ειδικά προβλήματα κοπής ξυλείας στην περιοχή σας, αυτό θα κάνει την εργασία σας πιο αποδοτική και ασφαλέστερη.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Αποφύγετε την κοπή σε συνθήκες κακοκαιρίας, όπως πυκνής ομίχλης, δυνατής βροχής, δυνατού κρύου, δυνατών ανέμων, κλπ.

Οι δυσμενείς καιρικές συνθήκες προκαλούν συχνά κόπωση και δημιουργούν πιθανές επικίνδυνες συνθήκες, όπως το γλιστερό έδαφος. Οι δυνατοί άνεμοι μπορεί να προκαλέσουν την πτώση ενός δέντρου προς μια αναπάντεχη κατεύθυνση, προκαλώντας ζημιά στην περιουσία ή το προσωπικό τραυματισμο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ποτέ μην χρησιμοπολείτε ένα αλυσοπρίονο για σκάλισμα ή για οποιοδήποτε σκοπό για τον οποίο δεν προορίζεται.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Αποφύγετε την πρόσκρουση σε εμπόδια, όπως ρίζες, βράχια, κλαδιά και πεσμένα δέντρα. Προσέξτε τις τρύπες και τα χαντάκια. Να είστε ιδιαίτερα προσεκτικοί όταν εργάζεστε σε πλαγιές ή σε ανώμαλο έδαφος. Κλείστε το πριόνι όταν κινείστε από το ένα μέρος εργασίας στο άλλο. Κόβετε πάντα με ανοικτό το γκάζι. Μια αλυσίδα που κινείται αργά μπορεί εύκολα να πιαστεί και να εκτινάξει το πριόνι.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Ποτέ να μην χειρίζεστε το πριόνι μόνο με ένα χέρι. Δεν μπορείτε να ελέγχετε το πριόνι κατάλληλα και μπορείτε να χάσετε τον έλεγχο και να τραυματιστείτε σοβαρά τον εαυτό σας. Κρατατε τον κορμό του πριονιού κοντά στο σώμα σας για να βελτιώσετε τον έλεγχο και να ελαττώσετε την ένταση. Κατά την κοπή με το κάτω μέρος της αλυσίδας, η δύναμη αντίδρασης θα τραβήξει το πριόνι μακριά από εσάς προς το ξύλο που κόβετε. (Εικ. 15)

Κατά την κοπή με το πάνω μέρος της αλυσίδας, η δύναμη αντίδρασης θα σπρώξει το πριόνι προς εσάς και μακριά από το ξύλο που κόβετε. (Εικ. 16)

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Υπάρχει κίνδυνος οπίσθιας κίνησης (λακτίσματος) αν το πριόνι σπρώχνει αρκετα μακρια ώστε να αρχίσετε να κόβετε με τη μύτη. Η ασφαλέστερη μέθοδος είναι να κόβετε με το κάτω μέρος ης αλυσίδας. Το πριόνισμα με το πάνω μέρος καθιστά δυσκολότερο τον έλεγχο του πριονιού και αυξάνει τον κίνδυνο οπίσθιου λακτίσματος.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Σε περίπτωση που η αλυσίδα είναι φρακαρισμένη, ελευθερώστε την ντίζα γκαζιού. Εάν η ντίζα γκαζιού συνεχίξε να περιστρέφεται σε υψηλή ταχυτητα με την αλυσίδα είναι φρακαρισμένη, ο συμπλέκτης θα υπερθερμανθεί και μπορεί να προκαλέσει πρόβλημα.

ΣΗΜΕΙΩΣΗ

Πάντοτε να κρατάτε τον προφυλακτήρα με τις ακίδες μπροστά απο ένα δέντρο, επειδή η αλυσιδα μπορεί ξαφνικά να συμβεί μέσα στο δέντρο.

ΥΛΟΤΟΜΙΑ

Η υλοτομία είναι κάτι περισσότερο από το κόψιμο ενός δέντρου. Θα πρέπει επίσης να ρίξετε το δέντρο όσο το δυνατόν πλησιέστερα στην προορισμένη θέση, χωρίς να προκληθεί ζημιά στο δέντρο ή οπουδήποτε αλλού. Πριν από την υλοτόμηση ενός δέντρου, εξετάσετε προσεκτικά όλες τις συνθήκες που ενδέχεται να επηρεάσουν την προορισμένη κατεύθυνση όπως: τη γωνία του δέντρου το σχήμα της κορυφής το φορτίο χιονιού της κορυφής τις συνθήκες ανέμου Τα εμπόδια μέσα στην ακτίνα του δέντρου (π.χ. άλλα δέντρα, γραμμές ηλεκτρικού ρεύματος, δρόμοι, κτίρια κλπ.).

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

• Παρακολουθείτε πάντοτε τις γενικές συνθήκες του δέντρου. Εξετάστε αν ο κορμός είναι σάπιος ή σε αποσύνθεση, που μπορεί να οδηγήσει στο σπάσιμο του κορμού και στην απρόσμενη πτωση του.
• Εξετάστε αν υπάρχουν ξερά κλαδιά που μπορούν να σπάσουν και να σας χτυπήσουν ενώ εργάζεστε. Κρατάτε τα ζώα και τους ανθρώπους πάντα τουλάχιστον δύο με τρία μήκη μακριά από την υλοτόμηση. Αφαιρέστε τους θάμνους και τα κλαδιά από το δέντρο. Προετοιμάστε ένα διάδρομο αποχώρησης μακριά από την κατεύθυνση πτωσης.

ΒΑΣΙΚΟΙ ΚΑΝΟΝΕΣ ΥΛΟΤΟΜΙΑΣ ΔΕΝΤΡΩΝ

Κανονικά η υλοτομία αποτελείται από δύο κύριες εργασίες κοπής, την εντομή και την εκτέλεση της κοπής πτώσης. Ξεκινήστε κάνοντας την πάνω εντομή στην πλευρά του δέντρου που βλέπει στην κατεύθυνση πτωσης. Κοιτάξτε δια μέσου της εγκοπής καθώς πριονίζετε την κατω κοπή ώστε να μην πριονίσετε βαθιά στον κορμό. Η εγκοπή θα πρέπει να είναι τόσο βαθιά όσο απαιτείται για να δημιουργηθεί μια άρθρωση επαρκούς πλάτους και δύναμης. Το άνοιγμα της εγκοπής πρέπει να είναι αρκετά πλατυ για να κατευθύγει την πτώση όσο το δυνατό μακρύτερα. Πριονίστε την κοπή πτώσης από την άλλη μεριά του δέντρου μεταξύ μιας και δύο ίντσες (3–5 εκ.) πάνω από την άκρη της εγκοπής. (Εικ. 17)

1. Κατεύθυνση πτώσης
2. 45° ελάχιστο άνοιγμα εγκοπής
3. Άρθρωση
4. Κοπη πτωσης

Ποτέ μην πριονίζετε μέχρι τέλους τον κορμό. Πάντα να αφήνετε μια άρθρωση. Η άρθρωση οδηγει το δέντρο. Αν ο κορμός κοπεί εντελώς, χάνετε τον έλεγχο της διεύθυνσης πτώσης. Βάλτε μια σφήνα ή έναν μοχλό υλοτομίας στο κόψιμο πριν το δέντρο γίνει ασταθής και αρχίσει να κινείται. Αυτό θα αποτρέψει τη λάμα από το να μαγκώσει στη τομή υλοτόμησης αν δεν έχετε εκτιμήσει. Βεβαιωθείτε ότι δεν υπάρχουν άτομα στην ακτίνα πτώσης του δέντρου πριν το σπρωξετε.

ΥΛΟΤΟΜΗΣΗ, ΔΙΑΜΕΤΡΟΣ ΚΟΡΜΟΥ ΜΕΓΑΛΥΤΕΡΗ ΑΠΟ ΤΟ ΔΙΠΛΑΣΙΟ ΤΟΥ ΜΗΚΟΥΣ ΤΗΣ ΛΑΜΑΣ

Κόψτε μια μεγάλη και πλατιά τομή. Μετά κόψτε μια εσοχή προς το κέντρο της τομής. Πάντοτε να αφήγετε μια άρθρωση και στις δύο πλευρές του κεντρικού κοψίματος. (Εικ. 18)

Ολοκληρώστε τη τομή υλοτόμησης πριονίζοντας γύρα από τον κορμό όπως φαίνεται στην Εικ. 19.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Αυτές οι μέθοδοι είναι εξαιρετικά επικίνδυνες επειδή περιλαμβάνουν τη χρήση της μύτης της λάμας και μπορούν να προκαλέσουν οπίσθιο λάκτισμα. Μόνο οι κατάλληλα εκπαιδευμένοι επαγγελματίες πρέπει να επιχειρήσουν αυτές τις τεχνικές.

ΚΛΑΔΕΜΑ

Το κλάδεμα είναι η αφαίρεση κλαδιών από ένα υλοτομημένο δέντρο.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

συμβαίνει κατά τη διάρκεια του κλαδέματος. Μην χρησιμοποιείτε τη μύτη της λάμας. Να είστε ιδιαίτερα προσεκτικοί και να αποφευγετε την επαφή της μύτης με το κούτσουρο, άλλα κλαδιά ή αντικείμενα. Να είστε ιδιαίτερα προσεκτικοί με τα κλαδιά υπό πίεση. Μπορεί να πεταχτουν πίσω προς εσάς και να προκαλέσουν απώλεια του ελέγχου με αποτέλεσμα το τραυματισμό. (Εικ. 20)

Σταθείτε στην αριστερή πλευρά του κορμού. Διατηρείστε ένα ασφαλές πάτημα και ακουμπήστε το πριόνι στον κορμό. Κρατήστε το πριόνι κοντά σας ώστε να έχετε τον πλήρη έλεγχο. Σταθείτε αρκετά μακριά από την αλυσίδα. Μετακινηθείτε μόνο όταν ο κορμός βρίσκεται ανάμεσα σε εσάς και στην αλυσίδα. Προσέχετε το πέταγμα κλαδιών που βρίσκονται υπό πίεση.

ΚΛΑΔΕΜΑ ΧΟΝΤΡΩΝ ΚΛΑΔΙΩΝ

Κατά το κλάδεμα χοντρών κλαδιών, η λάμα μπορεί εύκολα να μαγκώσει. Τα κλαδιά που βρίσκονται υπό πίεση εύκολα σπάζουν, για αυτό κόψτε τα κλαδιά που προκαλούν προβλήματα σε μικρά βήματα. Ακολουθήστε τις ίδιες αρχές με την εγκάρσια τομή. Να είστε προνοητικοί και να έχετε αίσθηση των πιθανών συνεπειών των δράσεών σας.

ΕΓΚΑΡΣΙΑ ΤΟΜΗ/ΤΕΜΑΧΙΣΜΟΣ

Πριν ξεκινήσετε να κόψετε το κούτσουρο, προσπαθήστε να φανταστείτε τι πρόκειται να συμβεί. Προσέξτε τα σημεία πίεσης στο κούτσουρο και κόψτε το με τρόπο ώστε η λάμα να μην μαγκώσει.

ΕΓΚΑΡΣΙΟ ΚΟΨΙΜΟ ΚΟΥΤΣΟΥΡΟΥ, ΠΙΕΣΗ ΣΤΗΝ ΚΟΡΥΦΗ

Πάρτε μια σταθερή θέση. Ξεκινήστε με το πάνω κόψιμο. Μην κόβετε πολύ βαθιά, περίπου το 1/3 της διαμέτρου του κούτσουρου είναι αρκετό. Τελειώστε με το κάτω κόψιμο. Τα κοψίματα του πριονιού πρέπει να συναντώνται. (Εικ. 21)

1. Κοπή εκτόνωσης
2. Εγκάρσια τομή
3. Πίεση στην κορυφή
4. Πλευρά τάσης
5. Πλευρά πίεσης
6. Σχετικό βάθος των κοπών με το πριόνι

ΠΑΧΥ ΚΟΥΤΣΟΥΡΟ, ΜΕΓΑΛΥΤΕΡΟ ΑΠΟ ΤΟ ΜΗΚΟΣ ΤΗΣ ΛΑΜΑΣ Ξεκινήστε με το κόψιμο της απέναντι πλευράς του κούτσουρου. Τραβήξτε το πριόνι προς το μέρος σας και ακολουθήστε την προηγούμενη διαδικασία. (Εικ. 22)

Αν το κούτσουρο βρίσκεται στο έδαφος κάντε μια διάτρητη τομή για να αποφύγετε το κόψιμο μέσα στο έδαφος. Τελειωστε με το κάτω κόψιμο. (Εικ. 23)

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ΚΙΝΔΥΝΟΣ ΟΠΙΣΘΙΟΥ ΛΑΚΤΙΣΜΑΤΟΣ! Μην επιχειρείτε να κάνετε μια διάτρητη τομή αν δεν είστε κατάλληλα εκπαιδευμένος. Το διάτρητο κόψιμο περιλαμβάνει τη χρήση της μύτης της λάμας και μπορεί να προκαλέσει οπισθιο λακτισμα.

ΠΑΧΥ ΚΟΥΤΣΟΥΡΟ, ΜΕΓΑΛΥΤΕΡΟ ΑΠΟ ΤΟ ΜΗΚΟΣ ΤΗΣ ΛΑΜΑΣ

Πάρτε μια σταθερή θέση. Ξεκινήστε με το κάτω κόψιμο. Το βάθος της κοπής πρέπει να είναι περίπου 1/3 της διαμέτρου του κούτσουρου. Τελειώστε με το πάνω κόψιμο. Τα κοψίματα του πριονιού πρέπει να συναντώνται. (Εικ. 24)

1. Κοπή εκτόνωσης
2. Εγκάρσια τομή
3. Πιέστε το διακόπτη
4. Πλευρά πίεσης
5. Πλευρά τάσης
6. Σχετικό βάθος των κοπών με το πριόνι

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ΚΙΝΔΥΝΟΣ ΟΠΙΣΘΙΟΥ ΛΑΚΤΙΣΜΑΤΟΣ!! Ξεκινήστε με το κόψμο της απέναντι πλευράς του κούτσουρου. Τραβήξτε το πριόνι προς το μέρος σας και ακολουθήστε την προηγούμενη διαδικασία. Κάντε μια διάτρητη κοπή όταν το κούτσουρο βρίσκεται κοντά στο έδαφος. Τελειωστε με μια κοπή της κορυφής. (Εικ. 25)

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ΚΙΝΔΥΝΟΣ ΟΠΙΣΘΙΟΥ ΛΑΚΤΙΣΜΑΤΟΣ!! Μην επιχειρείτε να κάνετε μια διάκτρητη τομή αν δεν είστε καταλληλα εκπαιδευμένος. Το διάκτρητο κόψιμο περιλαμβάνει τη χρήση της μύτης της λάμας και μπορεί να προκαλέσει οπίσθιο λακτισμα. (Εικ. 26)

ΑΝ ΤΟ ΠΡΙΟΝΙ ΜΑΓΚΩΣΕΙ

Σταματήστε το κινητήρα. Υψώστε το κούτσουρο ή, αλλάξτε τη θέση του, χρησιμοποιώντας ένα χοντρό κλαδί ή ένα πάσαλο ως μοχλό. Μην προσπαθήστε να ελευθερώσετε το πριόνι τραβώντας το. Αν το κάνετε, μπορεί η λαβή να παραμορφωθεί ή να τραιματιστείτε από την αλυσίδα, όταν το πριόνι ξαφνικά ελευεθρωθεί.

Συντήρηση

Η ΣΥΝΤΗΡΗΣΗ, ΑΝΤΙΚΑΤΑΣΤΑΣΗ Ή Η ΕΠΙΣΚΕΥΗ ΤΩΝ ΣΥΣΚΕΥΩΝ ΕΛΕΓΧΟΥ ΤΩΝ ΚΑΥΣΑΕΡΙΩΝ ΚΑΙ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΜΠΟΡΟΥΝ ΝΑ ΓΙΝΟΥΝ ΑΠΟ ΕΝΑ ΣΥΝΕΡΓΕΙΟ ΕΙΔΙΚΟ ΣΕ ΕΚΤΟΣ ΔΡΟΜΟΥ ΚΙΝΗΤΗΡΕΣ Ή ΑΠΟ ΈΝΑΝ ΤΕΧΝΙΚΟ.

Ρύθμιση του καρμπιρατέρ (Εικ. 27)

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Ποτέ μην ξεκινήσετε τον κινητήρα χωρίς την ολική κάλυψη του συμπλέκτη. Διαφορετικά ο συμπλεκτής μπορεί να λασκάρει και να προκαλέσει τραυματισμό. Στο καρμπιρατέρ, το καύσιμο ανακατεύεται με αέρα. Κατά τη δοκιμή του κινητήρα στο εργοστάσιο, το καρμπιρατέρ είναι ρυθμισμένο. Μια πρόσθετη ρύθμιση μπορεί να απαιτηθεί, σύμφωνα με το κλίμα και το υψόμετρο. Το καρμπιρατέρ έχει μια δυνατότητα ρύθμισης: T = Βίδα ρύθμισης ταχύτητας ρελαντί.

Ρύθμιση ταχύτητας ρελαντί (Τ)

Ελέγξε τότι το φίλτρο του αέρα είναι καθαρό. Όταν η ταχύτητα του ρελαντί είναι σωστή, το εξάρτημα κοπής δεν θα περιστρέφεται. Αν απαιτείται ρύθμιση, κλείστε (δεξιόστροφα) την Τ-βίδα, με τον κινητήρα σε λειτουργία, μέχρι το εξάρτημα κοπής να αρχίσει να περιστρέφεται. Ξεβιδώστε (αριστερόστροφα) τη βίδα μέχρι να σταματήσει το εξάρτημα κοπής. Η σωστή ταχύτητα του ρελαντί έχει επιτευχθει όταν ο κινητήρας δουλεύει ομαλά σε όλες τις θέσεις, πολύ πιο κάτω από τις στροφές ανά λεπτό που έχει όταν το εξάρτημα κοπής αρχίζει να περιστρέφεται. Αν το εξάρτημα κοπής περιστρέφεται ακόμα μετά τη ρύθμιση της ταχύτητας του ρελαντί, επικοινωνήστε με τον εμπορικό αντιπρόσωπο της Ταπακα.

ΣΗΜΕΙΩΣΗ

Οι βίδες Η και Λ πρέπει να ρυθμίζονται μόνο από ένα αντιπρόσωπο του σέρβις εξουσιοδοτημένο από την Τακα. Τα κανονικά βήματα (περιστροφές) των βιδών Λ/Η από τις ελαφρά βιδωμένες θέσεις είναι τα παρακάτω.

Taxútnta ρελαντί(min^-1) 2900~3300
L-BIΔA	1+14
H-BIΔA	1+34

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Όταν ο κινητήρας βρίσκεται σε ρελαντί, το εξάρτημα κοπής δεν πρέπει σε καμία περίπτωση να περιστρέφεται.

ΣΗΜΕΙΩΣΗ!

Μερικά μοντέλα που πωλούνται σε περιοχές με αυστηρούς νόμους εκπομπής καυσαερίων δεν διαθέτουν τις ρυθμίσεις για υψηλή και χαμηλή ταχύτητα. Τέτοιες ρυθμίσεις μπορεί να επιτρέψουν τη λειτουργία του κινητήρα έξω από το επιτρεπόμενο όρια εκπομπής καυσαερίων. Για αυτά τα μοντέλα, η μόνη ρύθμιση του καρμπιρατέρ είναι η ρύθμιση της ταχύτητας του ρελαντί.

Για τα μοντέλα που είναι εφοδιασμένα με ρυθμίσεις υψηλής και χαμηλής ταχύτητας, τα καρμπιρατέρ έχουν εργοστασιακή προρύθμιση. Δευτερεύουσες ρυθμίσεις μπορούν να βελτιστοποιήσουν την απόδοση βασισμένες στο κλίμα, το υψόμετρο κλπ. Ποτέ μην περιστρέψετε τις ρυθμιστικές βίδες κατά διαστήματα μεγαλύτερα των 90 μοιρών, καθώς μπορεί να προκληθεί βλάβη στον κινητήρα λόγω λανθασμένης ρύθμισης. Αν δεν έχετε γνώση του τύπου της ρύθμισης ζητήστε βοήθεια από τον εμπορικό αντιπρόσωπο της Τακα.

Φίλτρο αέρα (Εικ. 28)

Το φίλτρό αέρα (1) πρέπει να είναι καθαρό από σκόνη και βρωμιά για την αποφυγή:

• Δυσλειτουργίας καρμπίρατέρ
• Προβλημάτων εκκίνησης
- Μείωσης δύναμης του κινητήρα
- Περιττής φθοράς των μερών του κινητήρα
- Μη κανονικής κατανάλωσης καυσίμου
Καθαρίζετε το φίλτρο αέρα καθημερινά ή συχνότερα όταν εργάζεστε σε περιοχές με υπερβολική σκονη.

Καθαρισμός του φίλτρου αέρα.

Αφαιρέστε το κάλυμμα του φίλτρου αέρα (2) και το φίλτρο (1). Ξεπλένετε με ζεστό σαπουνόνερο. Ελέγξτε ότι το φίλτρο είναι καθαρό πριν την επανασυναρμολόγηση. Ένα φίλτρο αέρα που έχει χρησιμοποιηθεί για κάποιο διάστημα, δεν μπορεί να καθαριστεί πλήρως. Επομένως, πρέπει να αντικαθίσταται τακτικά με ένα νέο. Ένα καταστραμμένο φίλτρο πρέπει να αντικαθίσταται.

Μπουζί (Εικ. 29)

Η κατάσταση του μπουζί επηρεάζεται από:
• Λανθασμένη ρύθμιση του καρμπιρατέρ
- Λανθασμένο μίγμα καυσίμου (παραπάνω από την
κανονική ποσότητα λαδιού στη βενζίνη)
• Βρώμικο φίλτρο αέρα
- Δύσκολες συνθήκες λειτουργίας (όπως ψυχρός καιρός)

Αυτοί οι παράγοντες δημιουργούν επικαθήσεις στα ηλεκτρόδια του μπουζί και να προκαλέσουν δυσλειτουργία και δυσκολίες εκκίνησης. Αν ο κινητήρας έχει μικρή ισχύ, δυσκολεύεται να ξεκινησει ή δεν λειτουργεί σωστά στην ταχύτητα του ρελαντί, πάντοτε ελέγχετε πρώτα το μπουζί. Αν το μπουζί είναι βρώμικο, καθαριστε το και ελέγξετε το κενό των ηλεκτροδίων. Ξανά ρυθμίστε αν είναι απαραίτητο. Το σωστό κενό είναι 0,6 χιλ. Το μπουζί πρέπει να αντικατασταθεί μετά από περίπου 100 ώρες λειτουργίας ή νωρίτερα αν τα ηλεκτρόδια έχουν φθαρεί.

ΣΗΜΕΙΩΣΗ!

Σε ορισμένες περιοχές οι τοπικές διατάξεις απαιτούν τη χρήση ενός μπουζί αντίστασης για την καταστολή των σημάτων ανάφλεξης. Αν αυτό το μηχάνημα ήταν αρχικά εφοδιασμένο με μπουζί αντίστασης, χρησιμοποιείστε τον ίδιο τύπο μπουζί κατά την αντικατασταση.

Θήρα λίπανσης (Εικ. 30)

Καθαρίστε τη θύρα λίπανσης (1) όποτε είναι δυνατόν.

Λάμα (Εικ. 31)

Πριν την χρήση του μηχανήματος, καθαρίστε τις αυλακωσεις και τη θύρα λιπανσης (1) στη λάμα με ένα ειδικό εργαλείο που παρέχεται ως προαιρετικό εξάρτημα.

Πλευρικό κάλυμμα (Εικ. 32)

Πάντοτε να διατηρείτε το πλευρικό κάλυμμα και την περιοχή μετάδοσης κίνησης καθαρή από πριονόσκονη και θραύσματα. Κατά διαστήματα βάζετε λάδι ή γράσο σε αυτή την περιοχή για να την προστατεύσετε από τη διάβρωση επειδή ορισμένα δέντρα περιέχουν υψηλά επίπεδα οξέων.

Φίλτρο καυσίμου (Εικ. 33)

Αφαιρέστε το φίλτρο καυσίμου από τη δεξαμενή καυσίμου και πλένετε το καλά με διαλυτή. Μετά, σπρώξτε εντελώς το φίλτρο πίσω στη δεξαμενή.

ΣΗΜΕΙΩΣΗ

Αν το φίλτρο είναι σκληρό λόγω σκόνης και βρωμιάς, αντικαταστήστε το.

Φίλτρο λαδιού αλυσίδας (Εικ. 34)

Αφαίρέστε το φίλτρο λάδιού αλυσίδας και πλένετε το με διαλυτή.

Για μακρόχρονη αποθήκευση

Βγάλτε όλο το καύσιμο από το ρεζερβουάρ καυσίμου.

Ξεκινήστε και αφήστε τον κινητήρα να λειτουργήσει μέχρις ότου να σταματήσει. Επισκευάστε την οποιαδήποτε ζημιά που προκλήθηκε από τη χρήση. Καθαρίστε τη συσκευή με ένα καθαρό πανί, ή χρησιμοποιείστε αέρα με υψηλή πίεση. Βάλτε μερικές σταγόνες δίχρονο λάδι κινητήρα μέσα στο κύλινδρο από την τρύπα του μπουζί και περιστρέψετε το κινητήρα μερικές φορές για να κατανεμηθεί το λάδι. Καλύψετε την συσκευή και αποθηκεύστε την σε ένα ξηρό χώρο.

ΑΚΟΝΙΣΜΑ ΑΛΥΣΙΔΑΣ

Τμήματα του κόφτη. (Εικ. 35, 36)

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πάντοτε να χρησιμοποιείτε γάντια κατά το ακόνισμα της αλυσίδας.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Βεβαιωθείτε ότι λιμάρατε στρόγγυλα τα δόντια, προκειμένου να μειώσετε τι πιθανότητες τινάγματος ή σπασίματος του ιμάντα.

1. Πάνω πλάκα
2. Γωνία εργασίας
3. Πλευρική πλάκα
4. Διάκενο δοντιών
5. Κάτω άκρο
6. Σασί
7. Οπή κόφτη
8. Παρυφή
9. Ρυθμιστής βάθους κοπής
10. Σωστή γωνία στην πάνω πλάκα (η γωνία εξαρτάται από τον τύπο της αλυσίδας)
11. Ελαφρά προεξέχων “άγκιστρο” ή σημείο (καμπύλη σε αλυσίδα χωρίς σμίλη)
12. Κορυφή του ρυθμιστή βάθους κοπής στο σωστό ύψος κάτω από την πάνω πλάκα
13. Μπροστινό του ρυθμιστή βάθους κοπής στρογγυλεμένο

ΧΑΜΗΛΩΜΑ ΤΟΥ ΒΑΘΟΥΣ ΤΩΝ ΡΥΘΜΙΣΤΩΝ ΒΑΘΟΥΣ ΚΟΠΗΣ ΜΕ ΜΙΑ ΛΙΜΑ

1) Αν ακονίζετε τους κόφτες με μια λίμα, ελέγξτε και χαμηλώστε το βάθος.
2) Ελέγξτε το βάθος των ρυθμιστών κοπής σε κάθε τρίτο ακόνισμα.
3) Τοποθετήστε το εργαλείο του ρυθμιστή βάθους κοπής πάνω στον κόφτη. Αν ο ρυθμιστής βάθους κοπής προεξέχει, λιμάρετε τον στο ίδιο επίπεδο με την κορυφή του εργαλείου. Λιμάρετε πάντα από το εσωτερικό της αλυσίδας προς το εξωτερικό του κόφτη. (Εικ. 37)
4) Στρογγυλέψτε την μπροστινή γωνία για να διατηρήστε το αρχικό σχήμα του ρυθμιστή βάθους κοπής αφότου χρησιμοποιήσετε το εργαλείο ρύθμισης βάθους κοπής. Ακολουθείτε πάντα τις προτεινόμενες ρυθμίσεις του ρυθμιστή βάθους κοπής που υπάρχουν στον οδηγό συντήρησης και λειτουργίας για το πριόνι. (Εικ. 38)

ΚΟΦΤΕΣ

Λιμάρετε (1) τον κόφτη στη μια πλευρά της αλυσίδας από το εσωτερικό προς τα έξω. Λιμάρετε μόνο προς τα μπροστά. (Εικ. 39)

5) Διατηρείτε όλους τους κόφτες στο ίδιο μήκος. (Εικ. 40)

6) Λιμάρετε αρκετά για να αφαιρέστε την οποιαδήποτε ζημιά στις άκρες κοπής (εσωτερική πλάκα (1) και πάνω πλάκα (2)) του κόφτη. (Εικ. 41)

ΓΩΝΙΕΣ ΑΚΟΝΙΣΜΑΤΟΣ ΤΗΣ ΑΛΥΣΙΔΑΣ ΤΟΥ ΠΡΙΟΝΙΟΥ

	1. Αριθμος εξαρτηματος	91VG/91PX
	2. Βημα 3/8"
	3. Ρυθμιση του ρυθμιστη βαθους	0.025"
	4. Γωνια λιμαρισματος της πλευρικης πλακας	80°
	5. Γωνια πανω πλακας	30°
	6. Γωνια κατευθυνσης της λιμας	90°

Πρόγραμμα συντήρησης

Παρακάτω θα βρείτε ορισμένες γενικές οδηγίες συντήρησης. Για περισσότερες πληροφορίες απευθυνθείτε σε έναν αντιπρόσωπο της Tanaka.

Ημερήσια συντήρηση

• Καθαρίστε το εξωτερικό της συσκευής.
• Καθαρίστε τη θύρα του φίλτρου λαδιού της αλυσίδας.
• Καθαρίστε την αυλάκωση και την έξοδο του φίλτρου λαδιού της λάμας.
• Καθαρίστε το πλευρικό κάλυμμα από την πριονόσκονη.
• Ελέγξτε ότι η αλυσίδα του πριονιού είναι αιχμηρή
• Ελέγξτε ότι τα μπουλόνια της λάμας είναι επαρκώς σφιγμένα.
• Βεβαιωθείτε ότι ο προφυλακτήρας μεταφοράς της αλυσίδας δεν έχει ζημιά και μπορεί να στερεωθεί με ασφάλεια.
• Ελέγξτε ότι τα παξιμάδια και οι βίδες είναι επαρκώς σφιγμένα. Συγκεκριμένα, δώστε προσοχή στη βίδα του σιγαστήρα και βεβαιωθείτε ότι είναι καλά σφιγμένη προτού θέσετε σε λειτουργία τη μηχανή. Εάν κάποια από αυτές τις βίδες χαλαρώσει, ξανασφίξτε τις αμέσως. Σε περίπτωση που αυτό δε συμβεί μπορεί να προκαλέσει μεγάλο κίνδυνο.
• Ελέγξτε το άκρο της ράβδου. Παρακαλώ αντικαταστήστε την με καινούρια όταν έχει φθαρεί.
• Ελέγξτε τον ιμάντα του φρένου της αλυσίδας. Παρακαλώ αντικαταστήστε την με καινούρια όταν έχει φθαρεί.

Εβδομαδιαία συντήρηση

• Ελέγξτε τον εκκινητήρα, ειδικά το σκοινί.
  • Καθαρίστε το εξωτερικό μπουζί.
• Αφαιρέστε το μπουζί και ελέγξτε το κενό του ηλεκτροδίου. Ρυθμίστε το στα 0,6 χιλ ή αλλάξτε το μπουζί.
• Βεβαιωθείτε ότι δεν εμποδίζεται η εισαγωγή αέρα στον εκκινητήρα.
• Καθαρίστε το φίλτρο αέρα.

Μηνιαία συντήρηση

• Ξεπλύντε τη δεξαμενή καυσίμου με βενζίνη και καθαρίστε το φίλτρο καυσίμου.
• Καθαρίστε το φίλτρο λαδιού της αλυσίδας.
• Καθαρίστε το εξωτερικό του καρμπιρατέρ και το χώρο γύρω από αυτό.

Τριμηνιαία συντήρηση

• Να καθαρίζετε τα πτερύγια ψύξης στον κύλινδρο.
• Καθαρίστε τον ανεμιστήρα και το χώρο γύρω από αυτό.
• Καθαρίστε το σιγαστήρα από τη μουτζούρα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ο καθαρισμός των πτερυγίων των κυλίνδρων, του ανεμιστήρα και του σιγαστήρα πρέπει να γίνονται μόνο από ένα αντιπρόσωπο του σέρβις εξουσιοδοτημένο από την Tanaka.

MEMO

GB	EC DECLARATION OF CONFORMITY(Applies to Europe only)Portable chainsaw for forest service, ECS-3351DPortable chainsaw for tree service, ECS-3301D/TCS-3301SWe declare under our sole responsibility that this product is in conformity with directives 2006/42/EC, 2004/108/EC. The following standards have been taken into consideration. EN ISO 12100:2010, EN ISO 11681-1:2011(ECS-3351D), EN ISO 11681-2:2011(ECS-3301D/TCS-3301S), CISPR 12:2007, ISO 14982:2009 Annex V. (2000/14/EC): For information relating to noise emissions, see the chapter specifications.Notified body: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07, Uppsala, Sweden, has carried out a EC type examination according to Article 12, clause 3b. The notified body has issued EC type examination certificate no. 0404/09/2059 (ECS-3351D), 0404/09/2058 (ECS-3301D/TCS-3301S) according to Annex IX, clause 4.The European Standards Manager at Hitachi Koki Europe Ltd. is authorized to compile the technical file.This declaration is applicable to the product affixed CE marking.	NL	ECVERKLARING VAN CONFORMITEIT(Geldt alleen voor Europa)Draagbare motor kettingzaag voor boswerkzaamheden, ECS-3351D Draagbare motor kettingzaag voor boomwerkzaamheden, ECS-3301D/TCS-3301SWij verklaren onder eigen verantwoordelijkheid dat dit product voldoet aan de richtlijnen 2006/42/EC en 2004/108/EC. De volgende standaards zijn toegepast. EN ISO 12100:2010, EN ISO 11681-1:2011(ECS-3351D), EN ISO 11681-2:2011(ECS-3301D/TCS-3301S), CISPR 12:2007, ISO 14982:2009 Aanvulling V. (2000/14/EC): Voor informatie over de lawaai-emissie wordt u verwezen naar het hoofdstuk met de specitaties.Aangemelde instantie: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07, Uppsala, Sweden, heeft de EC typekeuring volgens artikel 12, punt 3b uitgevoerd. De aangemelde instantie heeft een EC typekeuringscertifi caat uitgegeven met het nummer 0404/09/2059 (ECS-3351D), 0404/09/2058 (ECS-3301D/TCS-3301S) volgens bijlage IX, punt 4.De manager voor Europese normen van Hitachi Koki Europe Ltd. heeft de bevoegdheid tot het samenstellen van het technische bestand.Deze verklaring is van toepassing op produkten voorzien van de CE-markeringen.
DE	ERKLÄRUNG ZUR KONFORMITÄT MIT CE-REGELN(Gilt nur für Europa)Tragbare Kettensäge zum Bearbeiten von Bäumen, ECS-3301D/TCS-3301SWir erklären eigenverantwortlich, dass dieses Produkt den Richtlinien 2006/42/EG und 2004/108/EG entspricht. Folgende Standards wurden berücksichtigt. EN ISO 12100:2010, EN ISO 11681-1:2011(ECS-3351D), EN ISO 11681-2:2011(ECS-3301D/TCS-3301S), CISPR 12:2007, ISO 14982:2009 Anhang V. (2000/14/EG): Informationen zur Geräuschentwicklung finden Sie im Kapitel Spezifizierungen.Kontrolbehörde: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07, Uppsala, Schweden, hat die EC-Prüfung gemäß Artikel 12, Absatz 3b durchgeführt. Diese Kontrolbehörde hat das EC-Prüfzertifikat Nr. 0404/09/2059 (ECS-3351D), 0404/09/2058 (ECS-3301D/TCS-3301S) gemäß Anhang IX, Absatz 4 ausgestellt.Der Manager für europäische Standards bei der Hitachi Koki Europe Ltd. ist zum Verfassen der technischen Datei befugt.Diese Erklärung gilt für Produkte, die die CE-Markierung tragen.	ES	DECLARACIÓN DE CONFORMIDAD DE LA CE(De aplicación sólo en Europa)Motosierra portátil para servicios forestales, ECS-3351DMotosierra portátil para servicios de poda de árboles, ECS-3301D/TCS-3301SDeclaramos bajo nuestra exclusiva responsabilidad que este producto es conforme a las directivas 2006/42/EC y 2004/108/EC. Se han tenido en consideración las siguientes normas. EN ISO 12100:2010, EN ISO 11681-1:2011(ECS-3351D), EN ISO 11681-2:2011(ECS-3301D/TCS-3301S), CISPR 12:2007, ISO 14982:2009 Anexo V. (2000/14/CE): Para más información sobre la emisión de ruidos, consulte la sección de especificaciones. Organismo notificado: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07, Uppsala, Suecia, ha realizado un examen tipo CE de acuerdo con el art. 12, cláusula 3b.El organismo notificado ha emitido un certificado de examen tipo CE n° 0404/09/2059 (ECS-3351D), 0404/09/2058 (ECS-3301D/TCS-3301S) de acuerdo con el Anexo IX, cláusula 4.El Jefe de Normas Europeas de Hitachi Koki Europe Ltd. está autorizado para recopilar archivos técnicos.Esta declaración se aplica a los productos con marcas de la CE.
FR	DECLARATION DE CONFORMITE CE(Concerne l'Europe uniquement)Tronçonneuse portative pour l'entretien des forêts ECS-3351DTronçonneuse portative pour l'entretien des forêts ECS-3301D/TCS-3301NSous déclarons sur la foi de notre seule responsabilité que ce produit est conforme aux dispositions des directives 2006/42/EC et 2004/108/EC. Les normes suivantes ont été prises en considération. EN ISO 12100:2010, EN ISO 11681-1:2011(ECS-3351D), EN ISO 11681-2:2011(ECS-3301D/TCS-3301S), CISPR 12:2007, ISO 14982:2009 Annexe V. (2000/14/EC): Pour les informations relatives aux usages de bruits, reportezvous au chapitre Caracteristiques. Organisme concené: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07, Uppsala, Suecia, a effet ectue un contrôle de type CE conformément à l'article 12, point 3b, L'organisme concerné a délyré le certifié cat de contrôle de type CE n° 0404/09/2059 (ECS-3351D), 0404/09/2058 (ECS-3301D/TCS-3301S) conformément à l'Annexe IX, point 4.Le responsable des normes européennes d'Hitachi Koki Europe Ltd. est autorisé à compiler les données techniques.Cette déclaration s'applique aux produits désignés CE.	PT	DECLARAÇÃO DE CONFORMIDADE CE(Aplica-se apenas à Europa)Serra eléctrica portátil para serviços florestais, ECS-3351DSerra eléctrica portátil para serviço florestal, ECS-3301D/TCS-3301SDeclaramos, sob nossa única responsabilidade, que este produto está em conformidade com as directivas 2006/42/EC, 2004/108/EC. As normas seguintes foram tomadas em consideração, EN ISO 12100:2010, EN ISO 11681-1:2011(ECS-3351D), EN ISO 11681-2:2011(ECS-3301D/TCS-3301S)CISPR 12:2007, ISO 14982:2009 Anexo V. (2000/14/CE): Para oter mais informações relacionadas com emissões de ruido, consulte as especificações do capítulo, Entidade notificada; 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07, Uppsala, Suecia, foi efectuado um exame do tipo EC, de acordo com o artigo 12, cláusula 3b. A entidade notificada emitiu um certificado do tipo EC n.ç 0404/09/2059 (ECS-3351D), 0404/09/2058 (ECS-3301D/TCS-3301S) de acordo com o Anexo IX, cláusula 4.O Gestor de Normas Europeias da Hitachi Koki Europe Ltd. está autorizado a compilar o ficheiro técnico.Esta declaração se aplica aos produtos designados CE.
IT	DICHIARAZIONE DI CONFORMITÀ CE(Si applica solo all'Europa)Motosega portatile per servizio foreste, ECS-3351DMotosega portatile per servizio alberi, ECS-3301D/TCS-3301SDichiariamo sotto la nostra esclusiva responsabilità che questo prodotto è conforme alle direttive 2006/42/CE, 2004/108/CE. Sono stati presi in considerazione i seguenti standard. EN ISO 12100:2010, EN ISO 11681-1:2011(ECS-3351D), EN ISO 11681-2:2011(ECS-3301D/TCS-3301S), CISPR 12:2007, ISO 14982:2009 Allegato V. (2000/14/CE): Per informazioni riguardo alle emissiones di rumore, consultare le specifiche del capitolo.L'Organo preposto: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07, Uppsala, Suecia, ha effettuato un'ispezione di tipo CE secondo l'Articolo 12, clausola 3b.L'ente notificato ha emesso un certificato d'ispezione di tipo CE N. 0404/09/2059 (ECS-3351D), 0404/09/2058 (ECS-3301D/TCS-3301S) secondo l'Allegato IX, clausola 4.Il Responsabile delle Norme Europee di Hitachi Koki Ltd. è autorizzato a compilare la scheda tecnica.Questa dichiarazione è applicabile ai prodotti cui sono applicati i marchi CE.	GR	EK ΔΗΛΩΣΗ ΕΝΑΡΜ ΝΙΣΜ Υ(Εφαρμόζεται μόνο για την έυρώπη)Φορητό αλυσοπρίονο για δασική χρηση, ECS-3351DFορητό αλυσοπρίονο για δέντρα, ECS-3301D/TCS-3301SDηλώνουμε με δική μας ευβύνη ότι το συγκεκριμένο προϊόν έχει κατασκευαστεί συμφωνα με τις οδηγίες 2006/42/EK, 2004/108/EK. Έχουν ληφθεί υποψη τα παρακάτω κριτήρια. EN ISO 12100:2010, EN ISO 11681-1:2011(ECS-3351D), EN ISO 11681-2:2011(ECS-3301D/TCS-3301S), CISPR 12:2007, ISO 14982:2009 Παραρτημα V. (2000/14/EC), Για πληροφορίες σχετικά με την εκπομπή δορύβου, βλέπε τις προδιαγραφές του κείραλαιου. Διακοινωμένος φορέας: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07, Ουμάλα, Σουηδία, έχει διεξάγει μια εξεταση τύπου ΕΚ συμφωνα με το Αρθρο 12, διατάξη 3b. Ο διακοινωμένος φορέας έχει εκδιώστει ένα αριθμό 0404/09/2059 (ECS-3351D), 0404/09/2058 (ECS-3301D/TCS-3301S) πιστοποιητικου εξετασης τύπου ΕΚ συμφωνα με το Παραρτημα IX, διατάξη 4. Ο υπεύθυνος για τα ευρωταικά πρότυπα στην Hitachi Koki Europe Ltd. είνοι εξουσιοδοστημένος να συντασσει τον τεχνικο φακελο.Autή η δήλωση ισχύει στο προϊόν με το σημάδι CE.
Representative office in EuropeHitachi Power Tools Europe GmbHSiemensring 34, 47877 Willich 1, F. R. GermanyTechnical file at:Hitachi Koki Europe Ltd.Clonshaugh Business & Technology Park, Dublin 17, IrelandHead office in JapanHitachi Koki Co., Ltd.Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku,Tokyo, Japan

Hitachi Koki Co., Ltd.
