IB2207ASTS - Κουτί σκληρού δίσκου Raidsonic - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Θήκη σκληρού δίσκου (κινητό rack)
Παράγοντας μορφής	2.5" σε θήκη 3.5"
Διεπαφή	SATA I/II/III 6 Gbit/s
Συμβατότητα σκληρών δίσκων	SATA και SAS, ύψος έως 15 mm
Υλικό	Αλουμίνιο και μέταλλο
Λειτουργία Hot Swap	Ναι
Ενδεικτική λυχνία LED	Πρόσβαση στον σκληρό δίσκο
Κλειδαριά ασφαλείας	Ναι, με κλειδί που παρέχεται
Υποστηριζόμενα λειτουργικά συστήματα	Windows, Mac
Διαστάσεις (κατά προσέγγιση)	146 x 101 x 25 mm
Βάρος (κατά προσέγγιση)	150 g
Τροφοδοσία	Υποδοχή SATA 15 ακίδων (μέσω τροφοδοτικού υπολογιστή)
Υποδοχή δεδομένων	SATA 22 ακίδες
Εγκατάσταση	Τοποθέτηση σε θήκη 3.5"
Συντήρηση και καθαρισμός	Αφαιρείτε τη σκόνη με στεγνό πανί
Ασφάλεια	Αποσυνδέστε τον υπολογιστή πριν την εγκατάσταση
Ανταλλακτικά και δυνατότητα επισκευής	Επικοινωνήστε με τον κατασκευαστή για ανταλλακτικά
Γενικές πληροφορίες	Μάρκα Raidsonic, μοντέλο IB2207ASTS

Συχνές ερωτήσεις - IB2207ASTS Raidsonic

Τι είδους σκληρός δίσκος είναι συμβατός με το Raidsonic IB2207ASTS;

Αυτή η θήκη δέχεται σκληρούς δίσκους 2,5 ιντσών SATA ή SAS, με μέγιστο ύψος 15 mm.

Πώς να εγκαταστήσετε τον σκληρό δίσκο στο rack;

Ανοίξτε το rack χρησιμοποιώντας το κλειδί που παρέχεται, τοποθετήστε τον σκληρό δίσκο ευθυγραμμίζοντας τους συνδέσμους, στη συνέχεια κλείστε και κλειδώστε.

Μπορώ να χρησιμοποιήσω αυτή τη θήκη με υπολογιστή Mac;

Ναι, είναι συμβατό με συστήματα Windows και Mac.

Η θήκη υποστηρίζει hot swap;

Ναι, το Raidsonic IB2207ASTS υποστηρίζει τη λειτουργία Hot Swap.

Ποια είναι η μέγιστη ταχύτητα μεταφοράς;

Η διεπαφή SATA III επιτρέπει ταχύτητες έως 6 Gbit/s.

Пώς να συνδέσετε τη θήκη στη μητρική πλακέτα;

Χρησιμοποιήστε ένα εσωτερικό καλώδιο SATA για να συνδέσετε την υποδοχή δεδομένων του rack σε μια ελεύθερη θύρα SATA της μητρικής πλακέτας.

Η ενδεικτική λυχνία LED είναι συνεχώς αναμμένη;

Όχι, η λυχνία LED αναβοσβήνει κατά την πρόσβαση στον σκληρό δίσκο.

Χρειάζεται εξωτερική τροφοδοσία για αυτή τη θήκη;

Όχι, η τροφοδοσία παρέχεται μέσω του συνδέσμου τροφοδοσίας SATA του υπολογιστή σας.

Είναι το rack ασφαλές;

Ναι, διαθέτει κλειδαριά με κλειδί για αποτροπή μη εξουσιοδοτημένης αφαίρεσης του δίσκου.

Ποια υλικά χρησιμοποιούνται;

Η θήκη είναι κατασκευασμένη από αλουμίνιο και μέταλλο για βέλτιστη αντοχή.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ IB2207ASTS Raidsonic

Εγχειρίδιο IB-2212SSK

Εγχειρίδιο ΙΒ-2212SSK

1. Μοντέλο – Μονάδα σκληρού δίσκου (HDD) – Διασύνδεση – Χρώμα

Μοντέλο HDD Διασύνδεση Χρώμα

IB-2212SSK 1x SATA/SAS 1x SATA Maúpn

2. Περιεχόμενα του πακέτου

1x IB-2212SSK, 8x βίδες, 2x κλειδιά, 1x καλώδια SATA, 1x εγχειρίδιο χρήσης

3. Характнріστικά

• 1x 2,5" SATA ή SAS HDD σε υποδοχές επέκτασης 1x 3,5"
• 1x υποδοχή NSS με κλιη ασφαλείας
• σχεδιασμός βιομηχανία
• αλουμίνιο και μέταλλο
• Η χωρητικότητα του σκληρού δίσκου δεν περιορίζεται
- Κεντρική σύνδεση SATA I/II/III 6.0 Gbit/s
• με κλείδωμα πλήκτρων
• LED λειτουργίας και προσπέλασης HDD
• και άμεση αντιμετάθεση (Hot Swap)
• Ταιριάζει για όλα τα 2,5 "δίσκους μέχρι 15 mm
- Υποστηρίζει Υποστηρίζει τα Windows και Mac

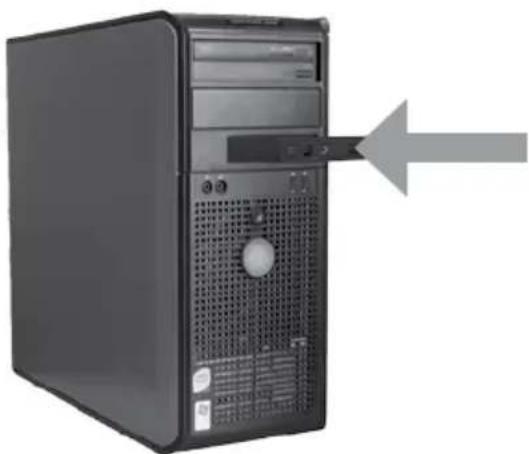

4. Front

6. Εγκατάσταση σκληρού δίσκου

1. Απενεργοποιήστε τον υπολογιστή και άλλες τυχόν συνδεδεμένες περιφερειακές συσκευές.
2. Αποσυνδέστε το καλώδιο ρεύματος που βρίσκεται στην πίσω πλευρά του υπολογιστή. Αφαιρέστε το πλαίσιο του υπολογιστή
3. Τοποθετήστε το πλαίσιο σε μια διαθέσιμη υποδοχή 3,5"
4. Συνδέστε τα εσωτερικά καλώδια του διανομέα 1x αντίστοιχους συνδέσμους στην κύρια πλακέτα.
5. Συνδέστε το εσωτερικό καλώδιο ρεύματος SATA 15pin στην τροφοδοσία ρεύματος του υπολογιστή σας.

6. Τοποθετήστε το πλαίσιο του υπολογιστή και συνδέστε το καλώδιο ρεύματος.

7.

• 1x 2,5" SATA ή SAS HDD σε υποδοχές επέκτασης 1x 3,5"
• 1x υποδοχή NSS με κλιη ασφαλείας
• σχεδιασμός βιομηχανία
• αλουμίνιο και μέταλλο
• Η χωρητικότητα του σκληρού δίσκου δεν περιορίζεται
- Κεντρική σύνδεση SATA I/II/III 6.0 Gbit/s
• με κλείδωμα πλήκτρων
• LED λειτουργίας και προσπέλασης HDD
• και άμεση αντιμετάθεση (Hot Swap)
• Ταιριάζει για όλα τα 2,5" δίσκους μέχρι 15 mm
- Υποστηρίζει Υποστηρίζει τα Windows και Mac

4. фасад

1. Απενεργοποιήστε τον υπολογιστή και άλλες τυχόν συνδεδεμένες περιφερειακές συσκευές.
2. Αποσυνδέστε το καλώδιο ρεύματος που βρίσκεται στην πίσω πλευρά του υπολογιστή. Αφαιρέστε το πλαίσιο του υπολογιστή
3. Τοποθετήστε το πλαίσιο σε μια διαθέσιμη υποδοχή 3,5"
4. Συνδέστε τα εσωτερικά καλώδια του διανομέα 1x αντίστοιχους συνδέσμους στην κύρια πλακέτα.
5. Συνδέστε το εσωτερικό καλώδιο ρεύματος SATA 15pin στην τροφοδοσία ρεύματος του υπολογιστή σας.

6. Τοποθετήστε το πλαίσιο του υπολογιστή και συνδέστε το καλώδιο ρεύματος.

7.
