IB2207ASTS - Boîtier de disque dur Raidsonic - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier de disque dur (rack mobile)
Facteur de forme	2.5" vers baie 3.5"
Interface	SATA I/II/III 6 Gbit/s
Compatibilité disques durs	SATA et SAS, hauteur jusqu'à 15 mm
Matériau	Aluminium et métal
Fonction Hot Swap	Oui
Indicateur LED	Accès au disque dur
Serrure de sécurité	Oui, avec clé fournie
Systèmes d'exploitation supportés	Windows, Mac
Dimensions (approx.)	146 x 101 x 25 mm
Poids (approx.)	150 g
Alimentation	Connecteur SATA 15 broches (via bloc d'alimentation PC)
Connecteur données	SATA 22 broches
Installation	Montage dans une baie 3.5"
Entretien et nettoyage	Dépoussiérer avec un chiffon sec
Sécurité	Débrancher l'ordinateur avant installation
Pièces détachées et réparabilité	Contacter le fabricant pour pièces de rechange
Informations générales	Marque Raidsonic, modèle IB2207ASTS

FOIRE AUX QUESTIONS - IB2207ASTS Raidsonic

Quel type de disque dur est compatible avec le Raidsonic IB2207ASTS ?

Ce boîtier accepte les disques durs 2,5 pouces SATA ou SAS, avec une hauteur maximale de 15 mm.

Comment installer le disque dur dans le rack ?

Ouvrez le rack à l'aide de la clé fournie, insérez le disque dur en alignant les connecteurs, puis refermez et verrouillez.

Puis-je utiliser ce boîtier avec un ordinateur Mac ?

Oui, il est compatible avec les systèmes Windows et Mac.

Le boîtier supporte-t-il le branchement à chaud (Hot Swap) ?

Oui, le Raidsonic IB2207ASTS prend en charge la fonction Hot Swap.

Quelle est la vitesse de transfert maximale ?

L'interface SATA III permet des débits allant jusqu'à 6 Gbit/s.

Comment raccorder le boîtier à la carte mère ?

Utilisez un câble SATA interne pour relier le connecteur de données du rack à un port SATA libre de la carte mère.

L'indicateur LED s'allume-t-il en permanence ?

Non, la LED clignote lors de l'accès au disque dur.

Faut-il une alimentation externe pour ce boîtier ?

Non, l'alimentation est fournie par le connecteur SATA d'alimentation de votre ordinateur.

Le rack est-il sécurisé ?

Oui, il dispose d'une serrure avec clé pour empêcher le retrait non autorisé du disque.

Quels sont les matériaux utilisés ?

Le boîtier est fabriqué en aluminium et métal pour une robustesse optimale.

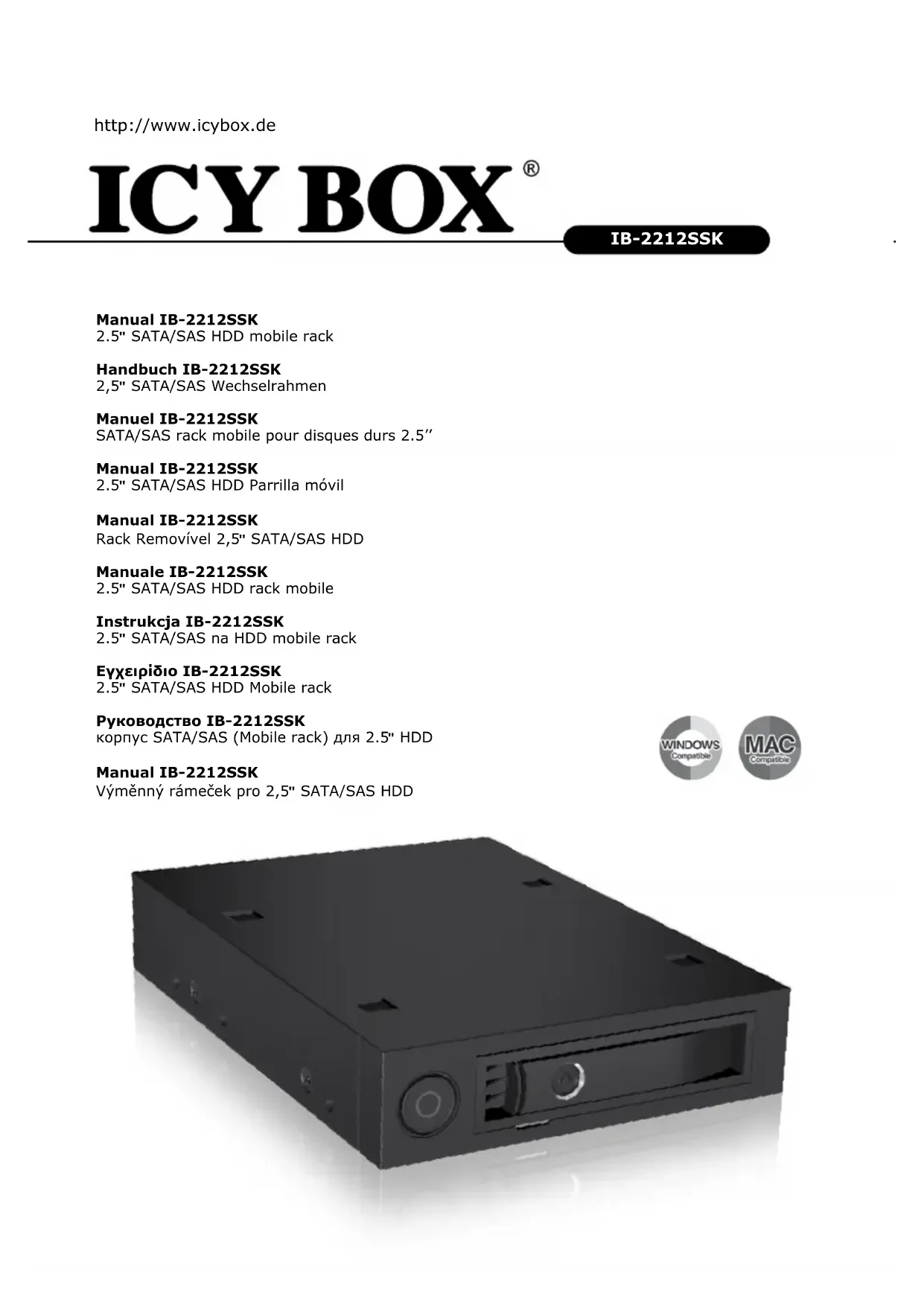

MODE D'EMPLOI IB2207ASTS Raidsonic

SATA/SAS rack mobile pour disques durs 2.5"

Manual IB-2212SSK

2.5" SATA/SAS HDD Parrilla móvil

Manual IB-2212SSK

Rack Removível 2,5" SATA/SAS HDD

Manuale IB-2212SSK

1. Modèle - Disque dure - Interface - Couleur

Modèle Disque dure Interface Couleur

IB-2212SSK 1x SATA/SAS 1x SATA Noir

2. Contenu de l'emballage

• 1x 2.5" disques durs SATA ou SAS dans un baie 3.5"
  • 1x SATA-Connector avec des clips de sécurité
  • Un design industriel robuste
• Aluminium et métal
• Capacités des disques durs sans limite
  • Interface SATA I/II/III 6.0 Gbit/s
• Clé fournie pour la fermeture des racks
• Indicateur LED pour l'accès au DD
• Hot Swap
• Convient à tous les disques durs 2.5" jusqu'à 15 mm
  • Support Windows et Mac

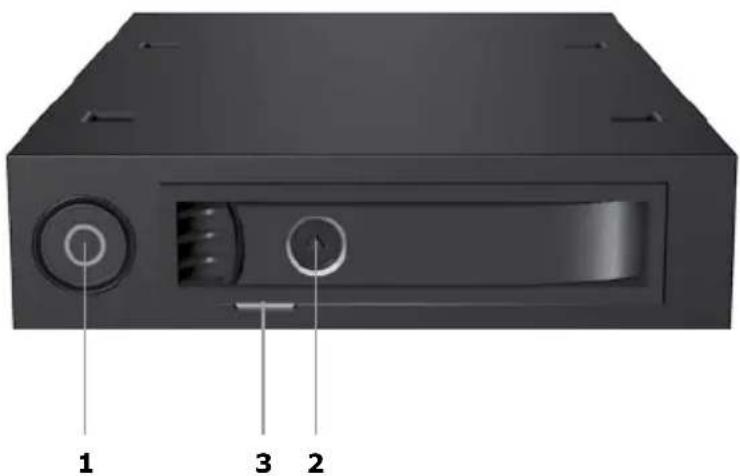

4. Vue avant

SATA/SAS rack mobile pour disques durs 2.5"

5. Vue derrière

POWER DATA 2 1

1. 1x SATA data connector
2. 1x SATA power connector

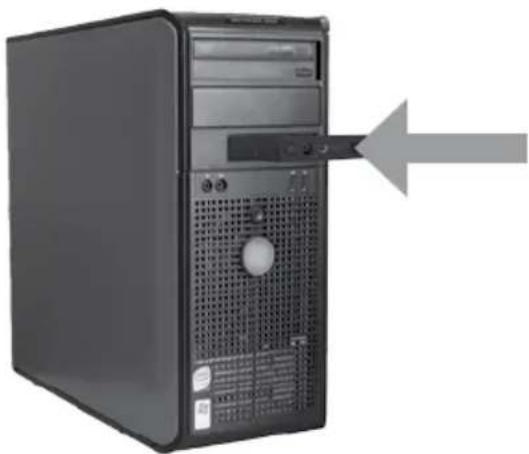

6. Installation

1. Débranchez votre ordinateur et tout périphérique connecté.
2. Débranchez le câble d'alimentation à l'arrière de l'ordinateur et retirez le couvercle de votre ordinateur
3. Insérez le panneau dans une baie 3.5" pouces disponible et fixez-le à l'aide de vis.
4. Connectez le câble interne SATA correspondant sur la carte mère.
5. Branchez les câbles d'alimentation SATA 15pins internes à la prise de courant de votre PC.

6. Remettez le couvercle de l'ordinateur et rebranchez le câble d'alimentation.

7.
