Typ produktu	Mobilní rack pro pevný disk
Tvarový faktor	2.5" do 3.5" pozice
Rozhraní	SATA I/II/III 6 Gbit/s
Kompatibilita pevných disků	SATA a SAS, výška až 15 mm
Materiál	Hliník a kov
Funkce Hot Swap	Ano
LED indikátor	Přístup k pevnému disku
Bezpečnostní zámek	Ano, s přiloženým klíčem
Podporované operační systémy	Windows, Mac
Rozměry (přibl.)	146 x 101 x 25 mm
Hmotnost (přibl.)	150 g
Napájení	SATA 15pin konektor (přes napájecí zdroj PC)
Datový konektor	SATA 22pin
Instalace	Montáž do 3.5" pozice
Údržba a čištění	Oprášit suchým hadříkem
Bezpečnost	Před instalací odpojte počítač
Náhradní díly a opravitelnost	Kontaktujte výrobce pro náhradní díly
Obecné informace	Značka Raidsonic, model IB2207ASTS

Často kladené otázky - IB2207ASTS Raidsonic

Jaký typ pevného disku je kompatibilní s Raidsonic IB2207ASTS?

Tento box přijímá 2,5palcové SATA nebo SAS pevné disky s maximální výškou 15 mm.

Jak nainstalovat pevný disk do racku?

Otevřete rack pomocí přiloženého klíče, vložte pevný disk zarovnáním konektorů, poté zavřete a zamkněte.

Mohu tento box použít s počítačem Mac?

Ano, je kompatibilní s Windows a Mac.

Podporuje box horkou výměnu (Hot Swap)?

Ano, Raidsonic IB2207ASTS podporuje funkci Hot Swap.

Jaká je maximální přenosová rychlost?

Rozhraní SATA III umožňuje rychlost až 6 Gbit/s.

Jak připojit box k základní desce?

Použijte interní SATA kabel pro připojení datového konektoru racku k volnému SATA portu na základní desce.

Svítí LED indikátor trvale?

Ne, LED bliká při přístupu k pevnému disku.

Je nutné externí napájení pro tento box?

Ne, napájení je zajištěno SATA napájecím konektorem vašeho počítače.

Je rack zabezpečen?

Ano, je vybaven zámkem s klíčem, který zabraňuje neoprávněnému vyjmutí disku.

Jaké jsou použité materiály?

Box je vyroben z hliníku a kovu pro optimální odolnost.

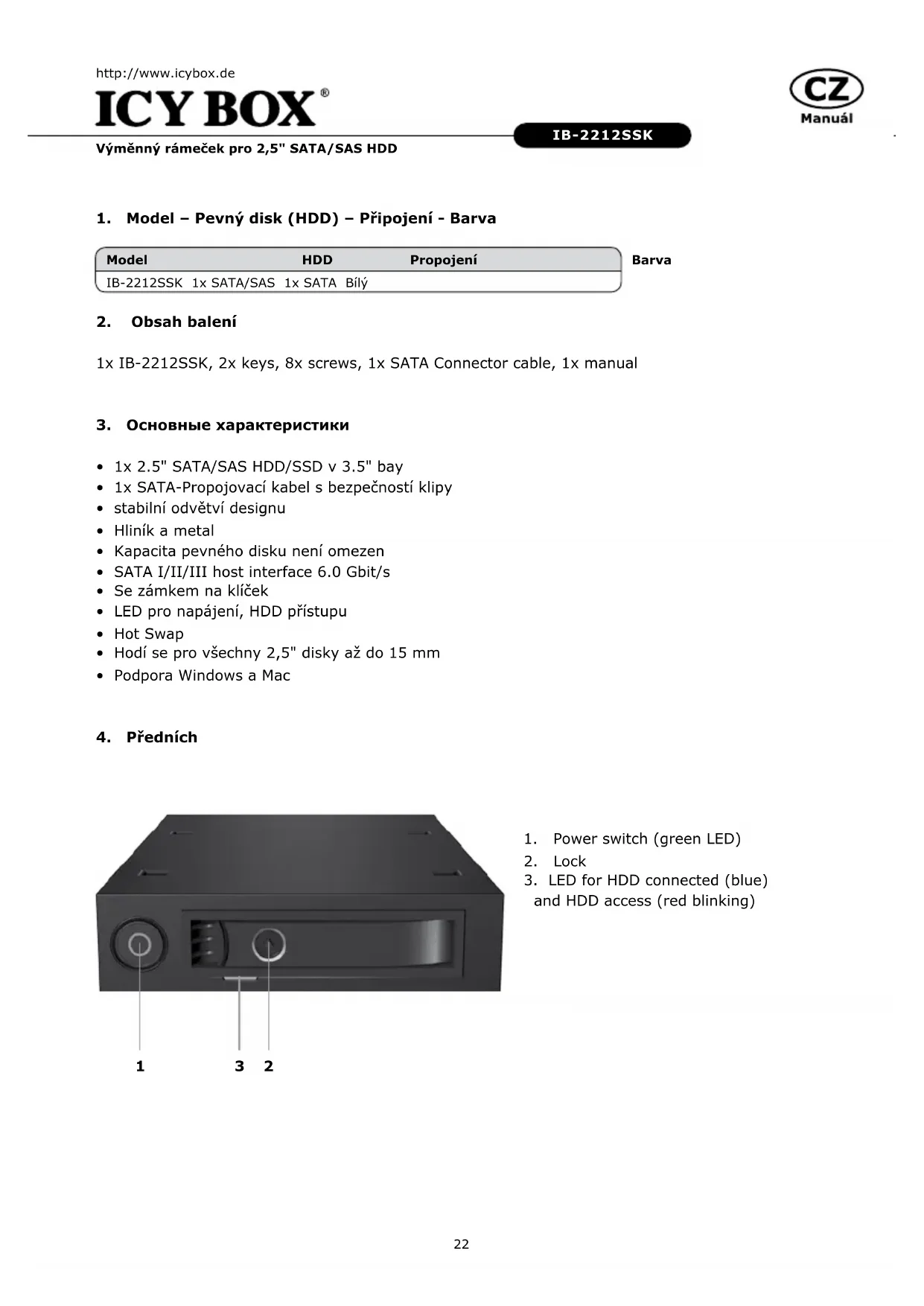

NÁVOD K OBSLUZE IB2207ASTS Raidsonic

Výměnný rámeček pro 2,5" SATA/SAS HDD

Výměnný rámeček pro 2,5" SATA/SAS HDD....22-23

1. Model – Pevný disk (HDD) – Připojení - Barva

Model		HDD	Propojení	Barva
IB-2212SSK	1x SATA/SAS	1x SATA Bílý

2. Obsah balení

1x IB-2212SSK, 2x keys, 8x screws, 1x SATA Connector cable, 1x manual

• 1x 2.5" SATA/SAS HDD/SSD v 3.5" bay
- 1x SATA-Propojovací kabel s bezpečností klipy
• stabilní odvětví designu
• Hliník a metal
- Kapacita pevného disku není omezen
• SATA I/II/III host interface 6.0 Gbit/s
- Se zámkem na klíček
• LED pro napájení, HDD přístupu
- Hot Swap
- Hodí se pro všechny 2,5" disky až do 15 mm
- Podpora Windows a Mac

4. Předních

1. VYPNĚTE počítač a veškerá připojená periferní zařízení.
2. Odpojte napájecí kabel ze zadní strany počítače.Sejměte kryt počítače.

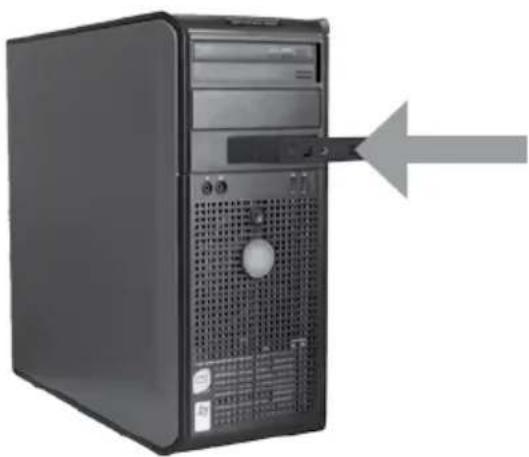

3. Panel umístěte do volné 3,5" přihrádky a upevněte ho šrouby.
4. Vnitřní kabely rozbočovače 1x SATA rozhraní připojte k odpovídajícím konektorům na hlavní desce.
5. Připojte vnitřní napájecí kabel SATA 15 pin ke zdroji napájení vašeho počítače.

6. Vratte zpět kryt počítače a opětovně připojte napájecí kabel.

7.
