Typ produktu	Docking stanice
Značka	Raidsonic
Model	IB-124CL-U3
Rozhraní	USB 3.2 Gen 1 (USB 3.0), 5 Gbps
Počet pozic	4
Podporované velikosti disků	2,5palcové a 3,5palcové SATA HDD/SSD
Maximální kapacita na pozici	Až 14 TB (celkem 56 TB)
Podpora hot-swap	Ano, zásobníky disků umožňují hot-swap
LED indikátory	Napájení a aktivita disku na pozici
Napájecí zdroj	Externí, DC 12V/4A (typicky)
Rozměry (Š x H x V)	162 x 132 x 112 mm (přibližně)
Hmotnost	1,4 kg (přibližně)
Provozní teplota	5°C až 35°C
Podporované operační systémy	Windows, macOS, Linux
Požadavky na ovladače	Žádné (plug and play na většině systémů)
Údržba	Otřete suchým hadříkem; vyhněte se hromadění prachu
Bezpečnostní opatření	Používejte pouze přiložený napájecí adaptér; zabraňte vniknutí kapalin
Náhradní díly	Napájecí adaptér, USB kabel, zásobníky disků (volitelné)
Opravitelnost	Omezená; vnitřní součásti nejsou uživatelsky opravitelné

Často kladené otázky - IB-124CL-U3 Raidsonic

Jak nainstalovat pevný disk do dokovací stanice?

Otevřete páčku zásobníku disku, vložte 2,5palcový nebo 3,5palcový SATA disk do zásobníku, zavřete páčku, dokud nezaklapne, a poté zapněte zařízení. Disk by měl být automaticky rozpoznán.

Podporuje IB-124CL-U3 jak 2,5palcové, tak 3,5palcové disky?

Ano, podporuje jak 2,5palcové, tak 3,5palcové SATA pevné disky a SSD.

Mohu tuto dokovací stanici použít jako externí úložné pole?

Ano, každý disk se po připojení k počítači přes USB zobrazí jako samostatný externí disk. Je ideální pro zálohování, ukládání médií nebo archivaci souborů.

Vyžaduje zařízení instalaci ovladačů?

Ne, na většině operačních systémů je plug-and-play. Windows, macOS a Linux disky automaticky rozpoznají.

Jaká je maximální kapacita každé pozice pro disk?

Každá pozice podporuje SATA disky až do 14 TB (v závislosti na specifikacích disku). Celková kapacita může dosáhnout 56 TB.

Co znamenají LED indikátory?

Trvalé modré světlo znamená, že je zapnuto napájení. Blikající modrá znamená aktivitu disku (čtení/zápis). Žádné světlo znamená, že není disk nebo napájení.

Mohu vyměňovat disky za provozu bez vypnutí dokovací stanice?

Ano, můžete vyjmout nebo vložit disky, když je stanice zapnutá. Nejprve bezpečně vysuňte disk z operačního systému, abyste předešli ztrátě dat.

Jaká je přenosová rychlost USB rozhraní?

Rozhraní USB 3.2 Gen 1 poskytuje až 5 Gbps (teoreticky). Skutečná rychlost závisí na discích a konfiguraci systému.

Je tato dokovací stanice kompatibilní s porty USB 2.0?

Ano, je zpětně kompatibilní s USB 2.0, ale rychlosti budou omezeny na úrovně USB 2.0 (až 480 Mbps).

Můj počítač nerozpoznává disky. Co mám zkontrolovat?

Ujistěte se, že je napájecí adaptér připojen a stanice zapnutá. Zkontrolujte, zda je USB kabel pevně zasunutý. Zkuste jiný USB port nebo kabel. Také zkontrolujte Správu disků (Windows) nebo Disk Utility (macOS), zda se disky nezobrazují jako neformátované.

NÁVOD K OBSLUZE IB-124CL-U3 Raidsonic

Klonování Station pro 2x 2,5" a 3,5" SATA HDD, SATA III 6 Gbit/s & UASP Support

Návod k použití IB-124CL-U3....23-24

Product overview

1. Model - pevný disk (HDD) - konektor - barva

Model HDD	Host	barva
IB-124CL-U3	2,5", 3,5" SATA I/II/III	USB 3.0	černý

2. Obsah balení

Dokovací stanice, AC adaptér, USB 3.0 kabel, uživatelský manuál

3. Funkce

• Funkce dokování se dvěma šachtami: počítač detekuje 2 nezávislé jednotky
• Funkce klonování HDD bez PC: vytvoření identické kopie pevného disku
• Vytvoření kopie systémových jednotek k zavedení systému bez softwaru nebo profesionálních znalostí
  • Vyrobeno z kvalitního hliníku
• Podporuje 2,5" a 3,5" SATA pevné disky, Kapacita bez omezení
  • Podporuje SATA III / 6 Gbit/s
  • USB 3.0 připojení až 5 Gbit/s + UASP
  • LED displej indikuje chod a aktivitu pevného disku
  • LED indikátor k zobrazení průběhu klonování pevného disku
• Podpora PC & Mac
• Plug & Play a Hot Swap

4. Aplikace

4.1 Uvedení do provozu

Připojte napájecí zdroj.

Můžete connect IB-124CL-U3 na USB 2.0 a USB 3.0 rozhraní přes USB 3.0 kabel.

4.2 HDD instalace

Nový pevný disk musí být předem naformátovaný aby se zobrazíl na pracovní ploše.

4.3 Funkce dokování se dvěma šachtami

Přístroj IB-124CL-U3 umožňuje používat 2 různé pevné disky bez ohledu na jejich značku, model nebo kapacitu prostřednictvím jednoho USB připojení. Jednoduše připojte IB-124CL-U3 k počítači a disky HDD budou detekovány jako nezávislé jednotky. (V bloku kontrolek HDD LED se rozsvítí modré kontrolky LED pro obě jednotky HDD-A a HDD-B.) Díky podpoře připojování za chodu systému lze vyměňovat disky HDD u běžícího systému.

4.4 Funkce klonování pevného disku (pracuje jen v případě, že jednotka IB-124CL-U3 NENÍ připojena k PC pomocí USB kabelu!)

• Před procesem klonování odpojte USB kabel od jednotky.

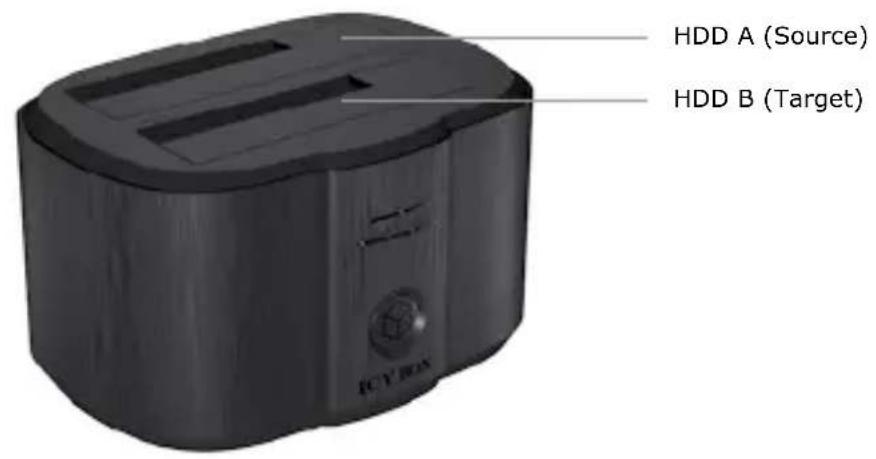

• Vložte zdrojovou jednotku do slotu pevného disku HDD-A (zdroj) a cílovou jednotku do slotu pevného disku HDD-B (cíl).
• Stiskněte tlačítko napájení na (zadní straně) zařízení: Rozsvítí se 1 zelená kontrolka LED napájení, 2 modré kontrolky LED pro jednotky HDD-A a HDD-B.
• Stiskněte a na 3 sekundy přidržte tlačítko CLONE, jednotka přejde do režimu klonování. Kontrolka LED procesu klonování bude blikat modře.
• První kontrolka LED indikátoru průběhu (25 %) rovněž začne blikat. Probíhá klonování.
• Jakmile indikátor stavu dosáhne 100 % a přestane blikat, proces klonování je dokončen. Stiskem tlačítka napájení vypněte napájení a poté vyjměte pevné disky.

4.5 Informace k funkci klonování

Protože proces klonování kopíruje jednotlivé bajty zdrojového disku HDD, podle kapacity disku HDD může proces trvat několik hodin.

• Po dokončení procesu klonování se může v některých případech stát, že počítač nebude schopen identifikovat obě jednotky, protože mají přiřazeno stejné písmeno jednotky. Aby bylo možné jednotky oddělit, musíte přiřadit jedné jednotce nové písmeno jednotky nástrojem „Správce disků” (Windows).
• Je-li zapojena pouze jedna jednotka do šachty HDD-A (zdroj), nedojde po stisknutí tlačítka Start k žádné akci.
• Cílová jednotka pevného disku (HDD-B) musí být stejné velikosti nebo větší než zdrojová jednotka pevného disku (HDD-A).
• Je-li cílová jednotka (HDD-B) menší než zdrojová (HDD-A), po stisknutí tlačítka Start začnou kontrolky LED obou pozic HDD-A i HDD-B rychle blikat. Stiskem tlačítka napájení vypněte napájení a poté pevné disky vyjměte.

ICY BOX®
