Περιγραφή της συσκευής

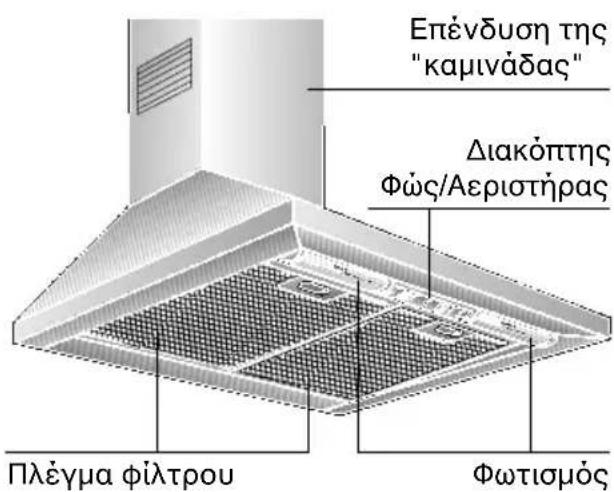

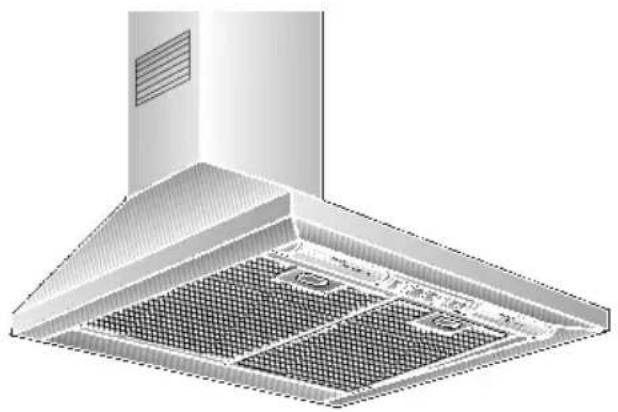

Επένδυση της "καμινάδας" Διακόπτης Φώς/Αεριστήρας Πλέγμα φίλτρου Φωτισμός

Τρόποι λειτουργίας

Λειτουργία απορρόφησης ακάθαρτου αέρα:

Οι ατμοί της κουζίνας απορροφούνται από τον αεριστήρα του απορροφητήρα, καθαρίζονται από το φίλτρο λιπών και καταλήγουν στο ύπαιθρο.
To φίλτρο λιπών προσλαμβάνει τα λιπαρά συστατικά των ατμών της κουζίνας.
Η κουζίνα παραμένει σε γενικές γραμμές ελεύθερη από λίπη και οσμές.

Κατά τη λειτουργία απορρόφησης ακάθαρτου αέρα μέσω του απορροφητήρα κουζίνας και την ταυτόχρονη λειτουργία εγκαταστάσεων πυράς, των οποίων ο καπνός πρέπει να εξέρχεται μέσω καπνοδόχου (όπως π.χ. συσκευές θέρμανσης με αέριο, πετρέλαιο ή κάρβουνο, θερμοσίφωνα, συσκευές θέρμανσης νερού) πρέπει να λαμβάνονται μέτρα παροχής επαρκούς ποσότητας αέρα, η οποία απαιτείται για την καύση στις εστίες πυράς.

Ακίνδυνη λειτουργία είναι δυνατή μόνον, όταν η υποπίεση στον χώρο φωτιάς δεν υπερβεί τα 4 Pa (0,04 mbar).

Τρόποι λειτουργίας

Αυτό μπορεί να επιτευχθεί, όταν με ανοίγματα που δεν κλείνουν, π.χ. σε πόρτες, παράθυρα, πλαίσια εντοιχισμού εισόδου και εξόδου αέρα ή άλλων τεχνικών μέτρων, όπως αμοιβαία μανδάλωση κ. τ. ο., είναι δυνατή η κατόπιν εισροή του αέρα καύσης.

Μόνο με πλαίσιο εντοιχισμού εισόδου/εξόδου αέρα δεν διασφαλίζεται η τήρηση της οριακής τιμής.

Σημείωση: Για την εκτίμηση πρέπει να λαμβάνεται πάντοτε υπόψη ο συνολικός αερισμός της κατοικίας. Για τη λειτουργία συσκευών μαγειρέματος, π.χ. σκαφοειδούς εστίας μαγειρέματος και κουζίνας αερίου δεν βρίσκει εφαρμογή ο κανόνας αυτός.

Για την απομάκρυνση του ακάθαρτου αέρα πρέπει να τηρούνται οι υπηρεσιακοί κανονισμοί.

Αν ο απορροφητήρας κουζίνας χρησιμοποιείται στη λειτουργία ανακύκλωσης αέρα - με φίλτρο ενεργού άνθρακα -, η λειτουργία του είναι δυνατή χωρίς περιορισμό.

Λειτουργία ανακύκλωσης αέρα:

Για τη λειτουργία αυτή πρέπει να τοποθετηθεί στον απορροφητήρα ένα φίλτρο ενεργού άνθρακα (βλ. στην παράγραφο «Φίλτρα και συντήρηση»).

⚠️Ολόκληρο το σετ τοποθέτησης καθώς και τα εφεδρικά φίλτρα μπορείτε να τα προμηθευτείτε από τα ειδικά καταστήματα. Τους αντίστοιχους κωδικούς εξαρτημάτων θα τους βρείτε στο τέλος αυτών των οδηγιών χρήσης.

Οι ατμοί της κουζίνας απορροφούνται από τον αεριστήρα του απορροφητήρα, καθαρίζονται από τα φίλτρα λιπών και ενεργού άνθρακα και οδηγούνται πάλι στην κουζίνα.
To φίλτρο λιπών προσλαμβάνει τα λιπαρά συστατικά των ατμών της κουζίνας.
To φίλτρο ενεργού άνθρακα συγκρατεί τις οσμηρές ουσίες.

⚠️ Αν δεν τοποθετηθεί φίλτρο ενεργού άνθρακα, δεν μπορούν να προσδεθούν οι σσμηρές ουσίες του ατμού της κουζίνας.

Πριν την πρώτη χρήση

Σπουδαίες υποδείξεις:

□ Τοπαρόν εγχειρίδιο οδηγιών χρήσης ισχύει για διάφορα μοντέλα της συσκευής. Ενδέχεται ορισμένα μεμονωμένα χαρακτηριστικά του εξοπλισμού που περιγράφονται να μην αφορούν τη δική σας συσκευή.
□ Autóç o aporroφητήρας κουζίνας ανταποκρίνεται στους σχετικούς κανονισμούς ασφαλείας.

Οι επισκευές επιτρέπεται να εκτελούνται μόνον από τους ειδικούς.

'Отан δεν γίνονται σωστά οι επισκευές, είναι δυνατόν να προκύψουν σοβαρές ζημιές για τον χρήστη.

□ Προτού χρησιμοποιήσετε την καινούργια συσκευή, διαβάστε με προσοχή τις οδηγίες χρήσης. Περιέχουν σημαντικές πληροφορίες για την ασφάλειά σας καθώς και για τη χρήση και τη συντήρηση της συσκευής.
□ Φυλάξτε καλά το εγχειρίδιο οδηγιών χρήσης και εγκατάστασης ενδεχομένως για κάποιον επόμενο χρήστη.
□ Autή η συσκευή χαρακηρίζεται σύμφωνα με την ευρωπαϊκή οδηγία 2002/96/ΕΚ περί ηλεκτρικών και ηλεκτρονικών συσκευών (waste electrical and electronic equipment – WEEE).

Η οδηγία προκαθορίζει τα πλαίσια για μια απόσυρση και αξιοποίηση των παλιών συσκευών με ισχύ σ' όλη την ΕΕ.

Βλάβες

Σε περίπτωση που έχετε τυχόν απορίες ή όταν παρουσιαστούν βλάβες, πρέπει να καλέσετε την Υπηρεσία Τεχνικής Εξυπηρέτησης Πελατών.

(Βλ. στον Πίνακα Υπηρεσιών Τεχνικής Εξυπηρέτησης Πελατών).

Κατά την κλήση παρακαλείσθε να δώσετε τους εξής αριθμούς:

Αριθμός Ε

FD

Αναγράψτε τους αριθμούς στα παραπάνω σημεία. Οι αριθμοί βρίσκονται στην πινακίδα τύπου στον εσωτερικό χώρο του απορροφητήρα και μπορείτε να τους δείτε, αφού αφαιρέσετε το πλέγμα του φίλτρου.

⚠️ Για διαμαρτυρίες που αναφέρονται στον σχεδιασμό και στην εγκατάσταση της διαδρομής των σωλήνων ο κατασκευαστής των απορροφητήρων κουζίνας δεν αναλαμβάνει καμία ευθύνη.

⚠️ H σύνδεση στο δίκτυο του ηλεκτρικού ρεύματος και η θέση σε λειτουργία για πρώτη φορά επιτρέπεται να διεξαχθούν μόνον από τον ειδικό.
⚠️Αν το καλώδιο σύνδεσης αυτής της συσκευής είναι φθαρμένο, αυτό πρέπει γα αντικατασταθεί από τον κατασκευαστή ή από την υπηρεσία τεχνικής εξυπηρέτησης πελατών ή από παρόμοια ειδικευμένο πρόσωπο, για να αποφεύγεται ο κίνδυνος.
⚠️ Αποσύρετε τα υλικά συσκευασίας σύμφωνα με τους κανονισμούς (βλ. οδηγίες τοποθέτησης).
⚠️ Αυτός ο απορροφητήρας προορίζεται μόνο για οικιακή χρήση.
⚠️ Χρησιμοποιείτε τον απορροφητήρα κουζίνας μόνον, όταν έχουν τοποθετηθεί και βιδωθεί οι λαμπτήρες.
⚠️ Οι καμμένοι λαμπτήρες θα πρέπει να αλλάζονται αμέσως, οὐτως ὡστε να αποφεύγεται η υπερφόρτωση των υπολοίπων λαμπτήρων.
⚠️ Μην χρησιμοποιείτε ποτέ τον απορροφητήρα κουζίνας χωρίς φίλτρο λιπών.
⚠️ Λίπη ή λάδια, τα οποία έχουν υπερθερμανθεί, είναι δυνατόν να αναφλεχθούν εύκολα. Για τον λόγο αυτό τα φαγητά με λίπος ή λάδι, π.χ. πατάτες τηγανητές, πρέπει να μαγειρεύονται μόνον υπό επίβλεψη.

⚠️ Μην αφήνετε τα παιδιά, να παιζουν με τη συσκευή.

Οι ενήλικες και τα παιδιά δεν επιτρέπεται να χρησιμοποιούν τη συσκευή χωρίς επιτήρηση,

• όταν για οποιοδήποτε λόγο δεν είναι σε θέση,
• ή όταν τους λείπει η γνώση και η εμπειρία, για να χειριστούν τη συσκευή σίγουρα και σωστά.
  ⚠️Μην παρασκευάζετε ποτέ φλαμπέ φαγητών κάτω από τον απορροφητήρα κουζίνας.

! Κίνδυνος να πάρει φωτιά το φίλτρο λιπών από τις ανερχόμενες φλόγες.

⚠️ Αν έχει πάθει ζημία η συσκευή, δεν επιτρέπεται να τη χρησιμοποιήσετε.
Οι εστίες πρέπει να είναι πάντοτε καλυμμένες από τα μαγειρικά σκεύη.
⚠️ H λειτουργία του απορροφητήρα κουζίνας πάνω από εστία φωτιάς με στερεά καύσιμα (κάρβουνα, ξύλα κ.τ.ο.) επιτρέπεται μόνον κάτω από ορισμένες προϋποθέσεις (βλ. οδηγίες τοποθέτησης).

Σκαφοειδείς βάσεις εστιών αερίου / Κουζίνες αερίου

⚠️ Μη λειτουργείτε όλες τις εστίες αερίου ταυτόχρονα για περισσότερο χρόνο (το πολύ επί 15 λεπτά) στη μέγιστη θερμική φόρτωση, διαφορετικά υπάρχει κίνδυνος εγκαυμάτων σε περίπτωση επαφής των επιφανειών του περιβλήματος ή αντίστοιχα κίνδυνος βλάβης του απορροφητήρα.

Κατά τη λειτουργία του απορροφητήρα πάνω από βάση εστιών αερίου πρέπει σε ταυτόχρονη λειτουργία τριών και άνω εστιών αερίου να ρυθμίστεί ο απορροφητήρας στη μέγιστη βαθμίδα.

Χειρισμός του απορροφητήρα κουζίνας

⚠️ Οι ατμοί κουζίνας μπορούν να απορροφηθούν με τον πλέον αποτελεσματικότερο τρόπο:

□ θέτοντας τον αεριστήρα σε λειτουργία κατά την έναρξη του μαγειρέματος και
□ θέτοντας τον αεριστήρα εκτός λειτουργίας αφού παρέλθουν μερικά λεπτά από τη λήξη του μεγειρέματος.

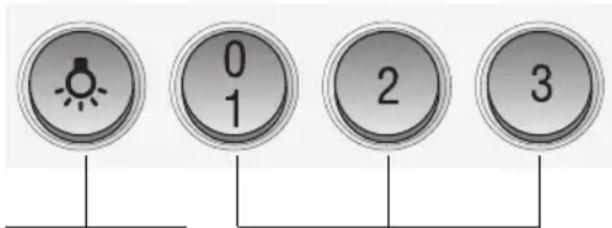

1 1 2 3

Φωτισμός Off / On
Βαθμίδες του αεριστήρα

Φώς
Βαθμίδα λειτουργίας

Φωτισμός:

Ο φωτισμός μπορεί να χρησιμοποιηθεί ανά πάσα στιγμή, ακόμα κι όταν ο αεριστήρας δεν βρίσκεται σε λειτουργία.

Φίλτρα και συντήρηση

Φίλτρα λιπών:

Για την πρόσληψη των λιπαρών συστατικών του ατμού της κουζίνας έχουν τοποθετηθεί στη συσκευή μεταλλικά φίλτρα λιπών.

Τα φύλλα των φίλτρων αποτελούνται από μέταλλο που δεν καίγεται.

Προσοχή:

Με την αύξηση του κορεσμού των φίλτρων με κατάλοιπα που περιέχουν λίπος, αυξάνεται η δυνατότητα ανάφλεξης αυτού και μπορεί να εμποδίζεται η λειτουργία του απορροφητήρα.

Σημαντικό:

Καθαρίζοντας έγκαιρα τα μεταλλικά φίλτρα λιπών, προλαμβάνετε τον κίνδυνο πυρκαϊάς, ο οποίος μπορεί να προκύψει από τη θερμική συμφόρηση κατά το τηγάνισμα σε φριτέζα ή τηγάνι.

Καθαρισμός των μεταλλικών φίλτρων λιπών:

□ Σε κανονική λειτουργία (1 έως 2 ώρες ημερησίως) τα μεταλλικά φίλτρα λιπών πρέπει να καθαρίζονται 1 φορά κάθε μήνα.
□ Μπορείτε να καθαρίσετε τα φίλτρα πλένοντάς τα στο πλυντήριο πιάτων, πράγμα το οποίο όμως είναι δυνατόν να προκαλέσει ελαφρύ ξεθώριασμα των φίλτρων.

Σημαντικό:

Μεταλλικά φίλτρα λιπών, τα οποία έχουν κορεσθεί ισχυρά, δεν πρέπει να πλένονται στο πλυντήριο πιάτων μαζί με σκεύη.

□ Σε περίπτωση καθαρισμού των φίλτρων στο χέρι, τοποθετείτε τα φίλτρα μέσα σε καυτό διάλυμα απορρυπαντικού, οὐτως ὡστε να μαλακώσουν οι ρύποι. Μη χρησιμοποιείτε ισχυρά διαβρωτικά απορρυπαντικά που περιέχουν οξέα ἡ βάσεις. Κατόπιν βουρτσίζετε τα φίλτρα, τα ξεπλένετε καλά και τ' αφήνετε να στραγγίσουν.

Αφαίρεση και τοποθέτηση των μεταλλικών φίλτρων λιπών:

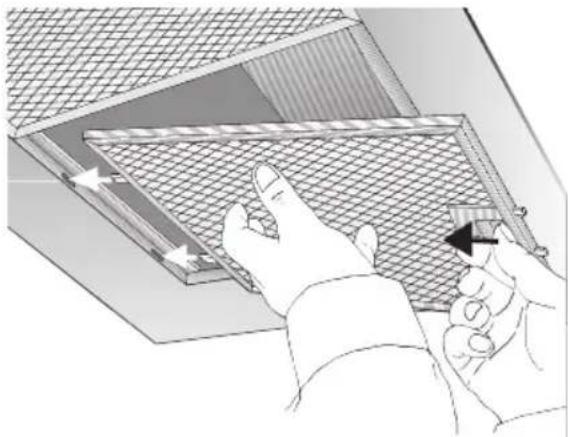

1. Πιέζετε το πλήκτρο ασφάλισης στα φίλτρα λιπών στην κατεύθυνση του βέλους προς τα μέσα και αφαιρείτε τα φίλτρα λιπών, τραβώντας προς τα κάτω. Πιάστε με το άλλο χέρι κάτω από το φίλτρο λιπών.

1. Καθαρίζετε τα φίλτρα λιπών.

2. Τοποθετείτε τα καθαρισμένα φίλτρα λιπών πάλι στη συσκευή.

Φίλτρο ενεργού άνθρακα:

Για τη συγκράτηση των οσμηρών ουσιών κατά τη λειτουργία ανακύκλωσης αέρα.

Προσοχή:

Με την αὐξηση του κορεσμού των φίλτρων με κατάλοιπα που περιέχουν λίπος, αυξάνεται η δυνατότητα ανάφλεξης αυτού και μπορεί να εμποδίζεται η λειτουργία του απορροφητήρα.

Σημαντικό:

Με την έγκαιρη αλλαγή του φίλτρου ενεργού άνθρακα προλαμβάνεται ο κίνδυνος πυρκαϊάς, ο οποίος μπορεί να προκύψει λόγω συμφόρησης της θερμότητας κατά το τηγάνισμα ή ψήσιμο.

Τοποθέτηση:

1. Αφαιρείτε τα φίλτρα λιπών (βλ. στην παράγραφο "Αφαιρεση και τοποθέτηση των μεταλλικών φίλτρων λιπών").

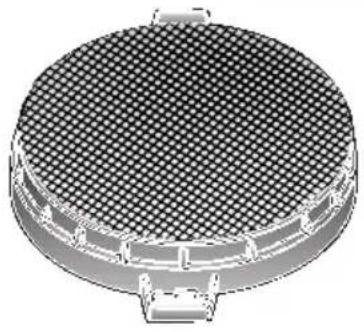

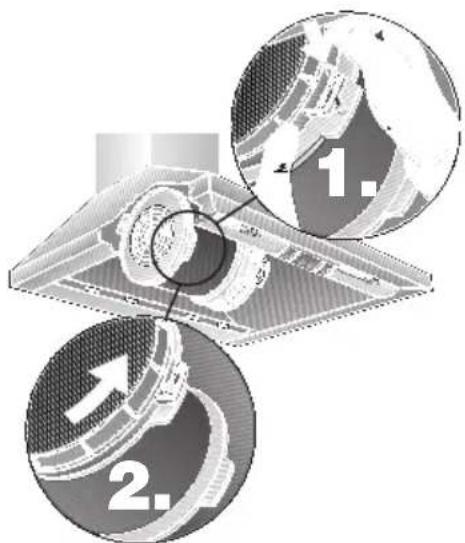

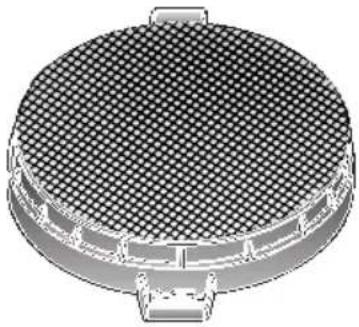

2. Τοποθετείτε δεξιά και αριστερά στον κινητήρα του αεριστήρα ένα φίλτρο ενεργού άνθρακα και το στρέφετε, μέχρι να κουμπώσει.

1. 2.

1. Τοποθετείτε στη συσκευή τα φίλτρα λιπών (βλ. στην παράγραφο "Αφαίρεση και τοποθέτηση των μεταλλικών φίλτρων λιπών").

Αφαίρεση:

Η αφαίρεση εκτελείται με την αντίστροφη σειρά.

Αλλαγή των φίλτρων ενεργού άνθρακα:

□ Κατά την κανονική λειτουργία (1 έως 2 ώρες ημερησίως) πρέπει να αλλάζετε τα φίλτρα ενεργού άνθρακα περίπου 1 φορά τον χρόνο.

□ Τα φίλτρα ενεργού άνθρακα μπορείτε να τα προμηθευτείτε από τα ειδικά καταστήματα (βλ. ειδικά εξαρτήματα).

□ Χρησιμοποιείτε μόνον αυθεντικά φίλτρα. Έτσι εξασφαλίζεται η σωστή λειτουργία της συσκευής.

Απόσυρση των παλιών φίλτρων ενεργού ἀνθρακα:

Τα φίλτρα ενεργού άνθρακα δεν περιέχουν βλαβερές ουσίες. Μπορείτε π.χ. να τα αποσύρετε ως απορρίμματα της κατηγορίας "Υπόλοιπα απορρίμματα".

Καθαρισμός και περιποίηση

Απομονώνετε τον απορροφητήρα κουζίνας από το ηλεκτρικό ρεύμα τραβώντας το φις από την πρίζα ή αντίστοιχα κατεβάζοντας την ασφάλεια.

⚠️ Μην καθαρίζετε τον απορροφητήρα κουζίνας με σφουγγάρια που χαράζουν ούτε με μέσα καθαρισμού που περιέχουν άμμο, σόδα, οξέα ή χλώριο.

□ Για τον καθαρισμό του απορροφητήρα κουζίνας χρησιμοποιείτε ζεστό διάλυμα απορρυπαντικού ή ένα ήπιο μέσο καθαρισμού τζαμιών.
□ Μην ξύνετε ξεραμένους ρύπους, αλλά μαλακώστε τους με βρεγμένο πανί.
□ Κατά τον καθαρισμό των φίλτρων λιπών καθαρίζετε το λίπος που έχει επικαθίσει στα προσιτὰ για σας τμήματα του περιβλήματος της συσκευής. Έτοι αντιμετωπίζεται ο κίνδυνος πυρκαϊάς και διατηρείται η ομαλή λειτουργία της συσκευής.

⚠️ Καθαρίζετε τα πλήκτρα χειρισμού μόνο με διάλυμα ήπιου απορρυπαντικού πιάτων και με ένα μαλακό, βρεγμένο πανί. Μη χρησιμοποιήσετε για τα πλήκτρα χειρισμού απορρυπαντικό για ανοξείδωτο χάλυβα.

Επιφάνειες από ανοξείδωτο χάλυβα:

Χρησιμοποιείτε ένα ήπιο, μη διαβρωτικό απορρυπαντικό για επιφάνειες από ανοξείδωτο χάλυβα.
□ Καθαρίζετε μόνο στην κατεύθυνση τριψίματος των επιφανειών.
□ Σας συνιστούμε το μέσο καθαρισμού για ανοξείδωτο χάλυβα με τον κωδικό 461731. Για τη διεύθυνση παραγγελίας, βλ. στο επισυναπτόμενο φυλλάδιο σέρβις.

Αλουμινένιες, βερνικωμένες και πλαστικές επιφάνειες:

□ Μη χρησιμοποιείτε στεγνά πανιά.
Χρησιμοποιείτε ένα ήπιο απορρυπαντικό τζαμιών.
□ Μη χρησιμοποιείτε ισχυρά διαβρωτικά απορρυπαντικά που περιέχουν οξέα ή βάσεις.

Προσέξτε τις διατάξεις για την εγγύηση στο επισυναπτόμενο φυλλάδιο σέρβις.

Αλλαγή των λαμπτήρων

1. Θέτετε τον απορροφητήρα κουζίνας εκτός λειτουργίας και τον απομονώνετε από το ηλεκτρικό ρεύμα τραβώντας το φις από την πρίζα ή κατεβάζοντας την ασφάλεια.
2. Αφαιρείτε τα φίλτρα λιπών (βλ. στην παράγραφο "Φίλτρα και Συντήρηση").

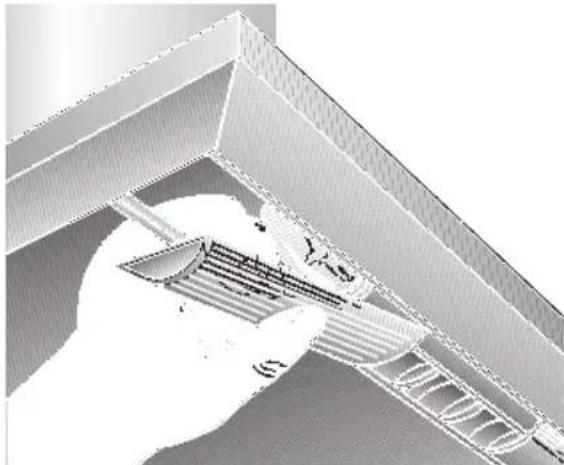

3. Ξεκουμπώνετε από πάνω το κάλυμμα του λαμπτήρα από τον πήχη φωτισμού.

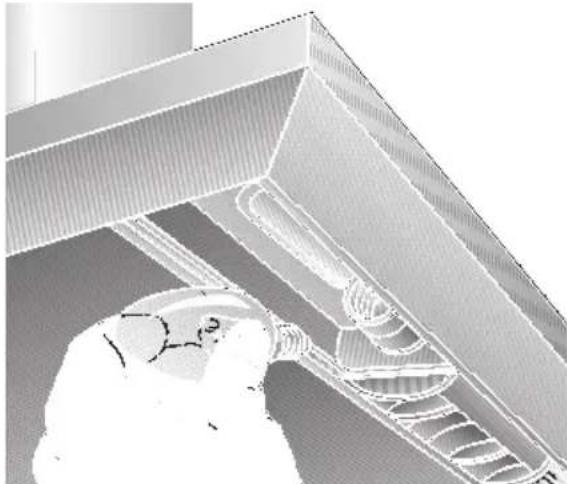

1. Αλλάζετε τον λαμπτήρα (κοινός λαμπτήρας πυρακτώσεως του εμπορίου, το πολύ 40 Watt, ντουί F 14).

1. Επανατοποθετείτε το κάλυμμα του λαμπτήρα.
2. Επανατοποθετείτε τα φίλτρα λιπών.
3. Αποκαθιστάτε την τροφοδοσία με ηλεκτρικό ρεύμα, βάζοντας το φις πάλι μέσα στην πρίζα ή ανεβάζοντας την ασφάλεια.

Σημαντικές υποδείξεις

ΔΟι παλιές συσκευές δεν αποτελούν άχρηστα απορρίμματα. Με την απόσυρσή τους σύμφωνα με τους κανονισμούς για την προστασία του περιβάλλοντος μπορούν να επαναποκτηθούν πολύτιμες πρώτες ύλες. Προτού αποσύρετε την παλιά συσκευή, πρέπει να την αχρηστέψετε.

ΔΗ συσκευασία προστατεύει την καινούργια σας συσκευή κατά τη μεταφορά μέχρι το σπίτι σας. Όλα τα χρησιμοποιούμενα υλικά συσκευασίας είναι αβλαβή για το περιβάλλον και μπορούν να ξαναχρησιμοποιηθούν. Παρακαλούμε να συντελέσετε κι εσείς στην προστασία του περιβάλλοντος και ν' αποσύρετε τη συσκευασία με τρόπο αβλαβή για το περιβάλλον.

Για τους επίκαιρους τρόπους απόσυρσης παρακαλείσθε να ζητήσετε πληροφορίες από το ειδικό κατάστημα, από το οποίο αγοράσατε τη συσκευή ή από τη Δημοτική ή Κοινοτική Αρχή της περιοχής σας.

ΔΟ απορροφητήρας κουζίνας μπορεί να χρησιμοποιηθεί στη λειτουργία απορρόφησης ακάθαρτου αέρα και στη λειτουργία ανακύκλωσης αέρα.

ΔΟ απορροφητήρας κουζίνας πρέπει να τοποθετείται πάντοτε πάνω από το κέντρο της εστίας.

⚠️Ελάχιστη απόσταση μεταξύ των εστιών ηλεκτρικής κουζίνας και της κάτω άκρης του απορροφητήρα: 550 mm, απεικόνιση 1.

ΔΠάνω από εστίες φωτιάς για στερεά καύσιμα, από τις οποίες μπορεί να προκύψει κίνδυνος πυρκαϊάς (π.χ. από σπινθήρες) η τοποθέτηση του απορροφητήρα κουζίνας επιτρέπεται μόνον, όταν η εστία φωτιάς καλύπτεται με κλειστό κάλυμμα που δεν μπορεί να αφαιρεθεί και τηρούνται οι ειδικές για την εκάστοτε χώρα προδιαγραφές. Αυτός ο περιορισμός δεν ισχύει για κουζίνες αερίου και σκαφοειδείς εστίες μαγειρέματος με αέριο.

⚠️ Όσο μικρότερη είναι η απόσταση ανάμεσα στον απορροφητήρα και τις εστίες τόσο μεγαλύτερη είναι η πιθανότητα να σχηματισθούν στην κάτω επιφάνεια του απορροφητήρα κουζίνας σταγόνες νερού από τον ανερχόμενο υδρατμό.

Επιπλέον υποδείξεις για συσκευές μαγειρέματος με αέριο:

ΔΚατά την τοποθέτηση των εστιών αερίου πρέπει να τηρούνται οι σχετικές εθνικές νομικές διατάξεις (π.χ. στη Γερμανία: Τεχνικοί Κανονισμοί Εγκατάστασης Αερίου TRGI).

⚠️Прέπει να προσέξετε τις εκάστοτε ισχύουσες προδιαγραφές τοποθέτησης και τις υποδείξεις τοποθέτησης των κατασκευαστών συσκευών αερίου.

⚠️Ο απορροφητήρας κουζίνας επιτρέπεται να τοποθετηθεί μόνον στη μία πλευρά του δίπλα σε υψηλό ερμάριο ή σε υψηλό τοίχο. Η απόσταση πρέπει να είναι τουλάχιστον 50 mm.

⚠️Ελάχιστη απόσταση σε εστίες αερίου μεταξύ της πάνω άκρης του φορέα σκευών και της κάτω άκρης του απορροφητήρα: 650 mm, απεικ. 1.

Λειτουργία απορρόφησης ακάθαρτου αέρα

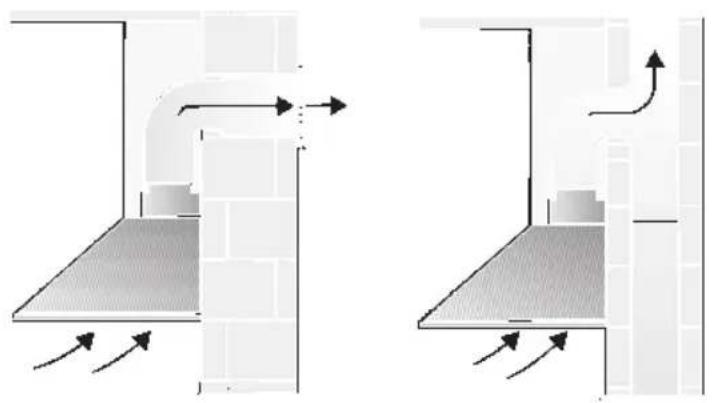

Ο ακάθαρτος αέρας διοχετεύεται μέσω μιας καταπακτής προς τα πάνω ή καταλήγει απευθείας στο ύπαιθρο διαμέσου του εξωτερικού τοίχου.

Ο ακάθαρτος αέρας δεν επιτρέπεται να διοχετεύεται ούτε σε καπνοδόχο βρισκόμενη σε λειτουργία, από την οποία εξέρχεται καπνός ή καυσαέρια ούτε σε αγωγό, ο οποίος χρησιμεύει για την εξαέρωση χώρων με εστίες φωτιάς.

Κατά την απαγωγή του ακάθαρτου αέρα πρέπει να τηρούνται οι υπηρεσιακές και νομικές προδιαγραφές (π.χ. εθνικές πολεοδομικές διατάξεις).

Για τη διοχέτευση του ακάθαρτου αέρα σε καπνοδόχους για την έξοδο καπνού ή καυσαερίων, οι οποίες βρίσκονται εκτός λειτουργίας, απαιτείται η συγκατάθεση του αρμόδιου εργοδηγού καπνοδοχοκαθαριστών.

Κατά τη λειτουργία απορρόφησης ακάθαρτου αέρα μέσω του απορροφητήρα κουζίνας και την ταυτόχρονη λειτουργία εγκαταστάσεων πυράς, των οποίων ο καπνός πρέπει να εξέρχεται μέσω καπνοδόχου (όπως π.χ. συσκευές θέρμανσης με αέριο, πετρέλαιο ή κάρβουνο, θερμοσίφωνα, συσκευές θέρμανσης νερού) πρέπει να λαμβάνονται μέτρα παροχής επαρκούς ποσότητας αέρα, η οποία απαιτείται για την καύση στις εστίες πυράς.

Ακίνδυνη λειτουργία είναι δυνατή μόνον, όταν η υποπίεση στον χώρο φωτιάς δεν υπερβεί τα 4 Pa (0,04 mbar).

Αυτό μπορεί να επιτευχθεί, όταν χάρη σε ανοίγματα που δεν κλείνουν, π.χ. σε πόρτες, παράθυρα και σε συνδυασμό με πλαίσιο εντοιχισμού εισόδου/εξόδου αέρα ή χάρη σε άλλα τεχνικά μέτρα, όπως αμοιβαία ασφάλιση ή παρόμοια, ο αέρας καύσης μπορεί να εισρέει κατόπιν ανεμπόδιστα.

Σε μη επαρκή αέρα παροχής υφίσταται κίνδυνος δηλητηρίασης από επαναρροφώμενα αέρια καύσης.

Μόνο με πλαίσιο εντοιχισμού εισόδου/εξόδου αέρα δεν διασφαλίζεται η τήρηση της οριακής τιμής.

Σημείωση: Για την εκτίμηση πρέπει να λαμβάνεται πάντοτε υπόψη ο συνολικός αερισμός της κατοικίας. Για τη λειτουργία συσκευών μαγειρέματος, π.χ. σκαφοειδούς εστίας μαγειρέματος και κουζίνας αερίου δεν βρίσκει εφαρμογή ο κανόνας αυτός.

Αν ο απορροφητήρας κουζίνας χρησιμοποιείται στη λειτουργία ανακύκλωσης αέρα - με φίλτρο ενεργού άνθρακα -, η λειτουργία του είναι δυνατή χωρίς περιορισμό.

Σε περίπτωση που ο ακάθαρτος αέρας εξέρχεται δια του εξωτερικού τοίχου, πρέπει να χρησιμοποιείται πλαίσιο εντοιχισμού τηλεσκοπικού τύπου.

Κατά τη λειτουργία απορρόφησης ακάθαρτου αέρα θα πρέπει να τοποθετηθεί στον απορροφητήρα κουζίνας καπελάκι συσσώρευσης αέρα, αν αυτό δεν υπάρχει στον σωλήνα ή στο πλαίσιο εντοιχισμού. Απεικόνιση 3. Σε περίπτωση που το καπελάκι συσσώρευσης αέρα δεν εσωκλείεται στη συσκευασία της συσκευής, μπορείτε να το προμηθευτείτε από τα ειδικά καταστήματα.

Τοποθετήστε το καπελάκι συσσώρευσης αέρα:

□ Κουμπώστε το καπελάκι συσσώρευσης αέρα στη σύνδεση του σωλήνα απομάκρυνσης ακάθαρτου αέρα.

⚠️Ταδύο καπελάκια πρέπει να μπορούν να κινούνται εύκολα παλινδρομικά προς τα πάνω.

Ιδανική απόδοση του απορροφητήρα κουζίνας:

□ Κοντός, λείος σωλήνας απορρόφησης ακάθαρτου αέρα.
□ Κατά το δυνατόν λιγότερες γωνιακές συνδέσεις.
□ Κατά το δυνατόν σωλήνας μεγάλης διαμέτρου και μεγάλες γωνιακές συνδέσεις των σωλήνων.

Η χρήση μακριών, τραχέων σωλήνων απαγωγής, πολλών γωνιών ή σωλήνων μικρότερης διαμέτρου οδηγεί σε απόκλιση από την ιδανική απόδοση αέρα και ταυτόχρονα σε αὐξηση των θορύβων.

⚠️ Για διαμαρτυρίες που αναφέρονται στον σχεδιασμό και στην εγκατάσταση της διαδρομής των σωλήνων ο κατασκευαστής των απορροφητήρων κουζίνας δεν αναλαμβάνει καμία ευθύνη.

□ Σε περίπτωση απόκλισης της διαμέτρου των σωλήνων: Τοποθετείτε στεγανοποιητικές λωρίδες.
□ Κατά τη λειτουργία απορρόφησης ακάθαρτου αέρα φροντίζετε για την επαρκή εισροή αέρα.

Οι επίπεδες δίοδοι πρέπει να έχουν εσωτερική εγκάρσια τομή ισότιμη με αυτή κυλινδρικών σωλήνων. Δεν πρέπει να έχουν οξείες αλλαγές κατεύθυνσης.

Κυλινδρικοί σωλήνες εσωτερική διάμετρο	Οι επίπεδες δίοδοι εσωτερική εγκάρσια
100 mm	79 cm^2
120 mm	113 cm^2
150 mm	177 cm^2

Σωλήνα απορρόφησης φ 150 mm

Ø150

Στερεώστε τον σωλήνα απορρόφησης ακάθαρτου αέρα απευθείας στη σύνδεση.

mind.Ø120

Στερεώστε τη σύνδεση μείωσης (συνοδεύει τη συσκευή ή μπορείτε να την προμηθευτείτε από τα ειδικά καταστήματα) στη σύνδεση του σωλήνα απομάκρυνσης ακάθαρτου αέρα και τοποθετήστε σ' αυτή τον σωλήνα απομάκρυνσης ακάθαρτου αέρα.

Σωλήνα απορρόφησης φ 120 mm

Ø120

Στερεώστε τον σωλήνα απορρόφησης ακάθαρτου αέρα απευθείας στη σύνδεση.

mind.Ø 100

Στερεώστε τη σύνδεση μείωσης (συνοδεύει τη συσκευή ή μπορείτε να την προμηθευτείτε από τα ειδικά καταστήματα) στη σύνδεση του σωλήνα απομάκρυνσης ακάθαρτου αέρα και τοποθετήστε σ' αυτή τον σωλήνα απομάκρυνσης ακάθαρτου αέρα.

Πριν την τοποθέτηση

Λειτουργία ανακύκλωσης αέρα

□ Με φίλτρο ενεργού άνθρακα, όταν δεν υπάρχει δυνατότητα για τη λειτουργία απορρόφησης ακάθαρτου αέρα.

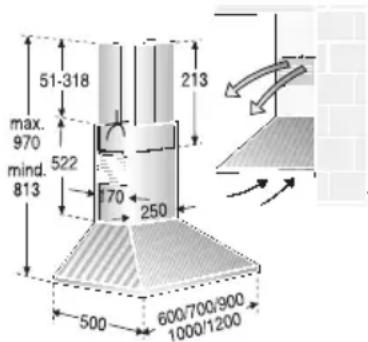

51-318 213 max. 970 mind. 813 522 70 250 500 600/700/900 1000/1200

ΔΟλόκληρο το σετ τοποθέτησης μπορείτε να το προμηθευτείτε από τα ειδικά καταστήματα.

Τους αντίστοιχους κωδικούς εξαρτημάτων θα τους βρείτε στο τέλος αυτών των οδηγιών χρήσης.

Προετοιμασία του τοίχου

Ο τοίχος πρέπει να είναι επίπεδος και κάθετος.
□ Προσέχετε την επαρκή φέρουσα ικανότητα του τοίχου.
Οι βίδες και τα ούπατ που συνοδεύουν τη συσκευή είναι κατάλληλα για συμπαγή τοιχοποιία. Για άλλες κατασκευές τοίχων (π.χ. γυψοσανίδα, πορώδες μπετόν, κεραμικά τούβλα) χρησιμοποιείτε τα ανάλογα μέσα στερέωσης.
Η σταθερότητα των οὐπατ πρέπει να είναι εξασφαλισμένη.

Βάρος σε kg

	Ακάθαρτος αέρας	Ανακυκλωμένος αέρας
	12,5 60 cm	13,5
70 cm	13,0	14,0
90 cm	13,9	14,9
100 cm	14,8	15,8
120 cm	16,0	17,5

Επιφυλασσόμεθα για αλλαγές κατασκευής στα πλαίσια της τεχνικής προόδου.

Σύνδεση στο δίκτυο του ηλεκτρικού ρεύματος

Ο απορροφητήρας κουζίνας επιτρέπεται να συνδεθεί στο δίκτυο του ηλεκτρικού ρεύματος μόνον μέσω πρίζας σούκο, εγκατεστημένης σύμφωνα με τις ισχύουσες προδιαγραφές.

Η πρίζα σούκο πρέπει να είναι κατά το δυνατόν τοποθετημένη ακριβώς πίσω από την επένδυση της "καμινάδας".

Η πρίζα σούκο θα πρέπει να συνδεθεί μέσω δικού της ξεχωριστού κυκλώματος ρεύματος.
□ Αν η πρίζα σούκο είναι μετά την τοποθέτηση του απορροφητήρα σε δυσπρόσιτο σημείο πλέον, πρέπει να υπάρχει σύστημα διαχωρισμού όπως σε σταθερή σύνδεση.

Σε περίπτωση απαιτούμενης μονίμου σύνδεσης:

Ο απορροφητήρας κουζίνας επιτρέπεται να συνδεθεί στο δίκτυο του ηλεκτρικού ρεύματος σε κάθε περίπτωση μόνον από αδειούχο ηλεκτρολόγο που είναι καταχωρημένος στην αρμόδια υπηρεσία παροχής ηλεκτρικού ρεύματος (Δ.Ε.Η.). Από την πλευρά της εγκατάστασης πρέπει να προβλεφθεί μία διάταξη απομόνωσης. Ως διατάξεις απομόνωσης ισχύουν διακόπτες με διάκενο επαφής άνω των 3 mm και διακοπή σε όλους τους πόλους. Σ' αυτές ανήκουν οι διακόπτες LS και οι προστατευτικές διατάξεις.

⚠️Αν το καλώδιο σύνδεσης αυτής της συσκευής είναι φθαρμένο, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή από την υπηρεσία τεχνικής εξυπηρέτησης πελατών ή από παρόμοια ειδικευμένο πρόσωπο, για να αποφεύγεται ο κίνδυνος.

Ηλεκτρολογικά χαρακτηριστικά:

Είναι καταχωρημένα στην πινακίδα τύπου που βλέπετε μετα την αφαίρεση του πλαίσιου φίλτρου – στο εσωτερικό της συσκευής –.

⚠️ Σε περίπτωση επισκευών πρέπει γενικά να απομονώνεται η συσκευή από το ρεύμα.

Μήκος του αγωγού σύνδεσης: 1,30 m.

Αυτός ο απορροφητήρας κουζίνας ανταποκρίνεται στις διατάξεις της ΕΚ περί αντιπαρασιτικών συστημάτων.

Τοποθέτηση

Ο απορροφητήρας κουζίνας προορίζεται για την τοποθέτηση σε τοίχο της κουζίνας.

1. Αφαιρέστε το φίλτρο λιπών (βλ. στις Οδηγίες χρήσης).
2. Σχεδιάστε στον τοίχο από το ταβάνι μέχρι την κάτω άκρη του απορροφητήρα μία κεντρική γραμμή.
3. Με τη βοήθεια του χναριού χαράξτε στον τοίχο τις θέσεις για τις βίδες.

⚠️Προσέξτε την ελάχιστη απόσταση μεταξύ εστιών και απορροφητήρα κουζίνας των 550 mm στην περίπτωση ηλεκτρικών εστιών ή αντίστοιχα των 650 mm στην περίπτωση εστιών αερίου. Η κάτω άκρη του χναριού ανταποκρίνεται στην κάτω του απορροφητήρα.

1. Κάνετε 5 τρύπες για τον απορροφητήρα και 4 τρύπες για τις γωνιές συγκράτησης των επενδύσεων της "καμινάδας" με διάμετρο 8 mm και τοποθετήστε μέσα στις τρύπες ούπατ πρόσωπο με πρόσωπο με τον τοίχο.

27 228 465 68 113 39 228 220 400 mind. 550 Elektro 650 Gas

Υπόδειξη: Προσέξτε τα μέρη ειδικών εξαρτημάτων, τα οποία πρέπει ενδεχομένως να τοποθετηθούν.

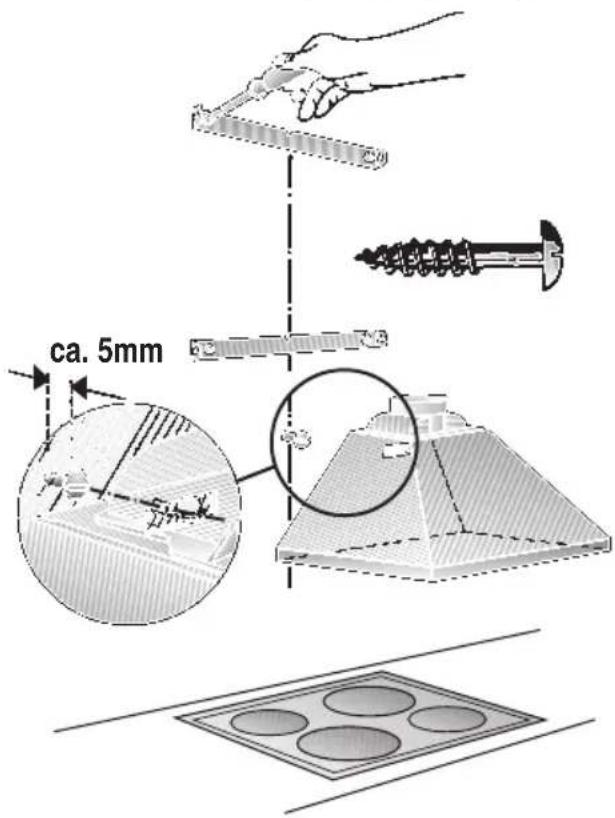

1. Βιδώστε πάνω και κάτω 2 γωνιές συγκράτησης για τις επενδύσεις της "καμινάδας".
2. Βιδώστε τη μεσαία βίδα (χωρίς ροδέλα ασφαλείας) ως βοήθεια συναρμολόγησης για τη στερέωση του απορροφητήρα μέχρι περ. 5 mm.
3. Κρεμάστε τον απορροφητήρα στη βίδα.

ca. 5mm

Τοποθέτηση

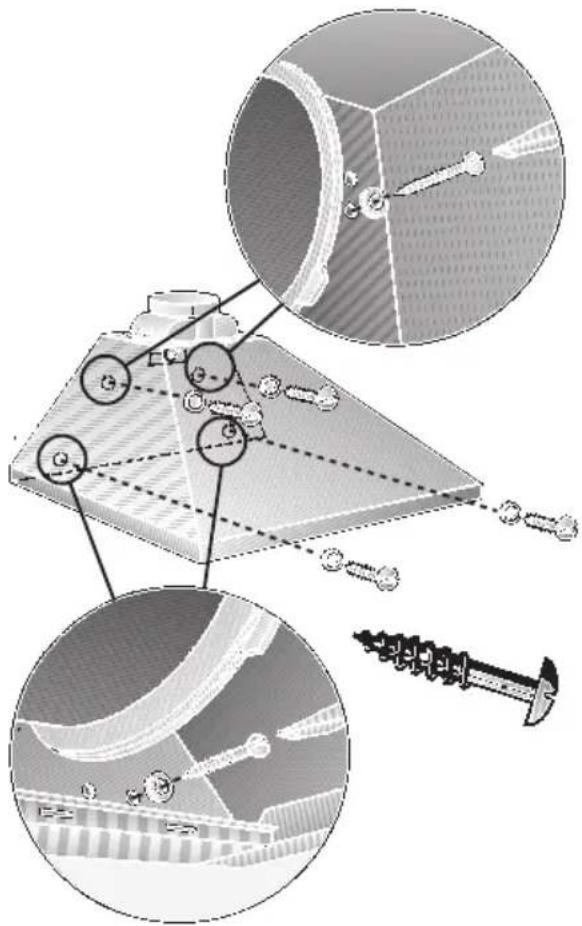

1. Βιδώστε τις υπόλοιπες 4 βίδες με ροδέλες ασφαλείας.

⚠️Протоύ σφίξετε τις 4 βίδες, πρέπει να ευθυγραμμίσετε τον απορροφητήρα.

1. Κάνετε τη σύνδεση του σωλήνα.

2. Κάνετε την ηλεκτρική σύνδεση.

3. Σε μοντέλο από ανοξείδωτο χάλυβα:

□ Αφαιρέστε το προστατευτικό, λεπτὸ πλαστικό φύλλο και απὸ τις δύο επενδύσεις της "καμινάδας".

⚠️ Αποφεύγετε ζημιές των ευαισθήτων επιφανειών.

Προσοχή: Οι εσωτερικές πλευρές των επενδύσεων της καμινάδας μπορεί να έχουν αιχμηρές άκρες – Κίνδυνος τραυματισμού –.

Σας συνιστούμε να φοράτε προστατευτικά γάντια κατά την τοποθέτηση.

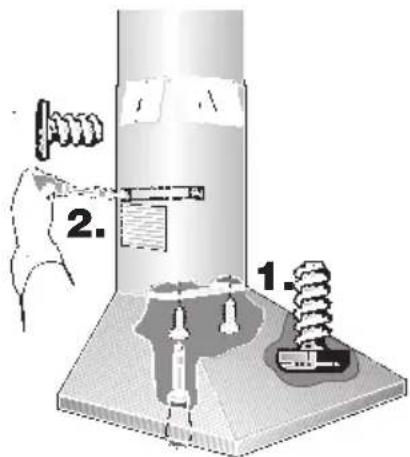

1. Βιδώστε την πάνω επένδυση της "καμινάδας" με 2 κοντές βίδες στο πλάι στη γωνιά συγκράτησης.

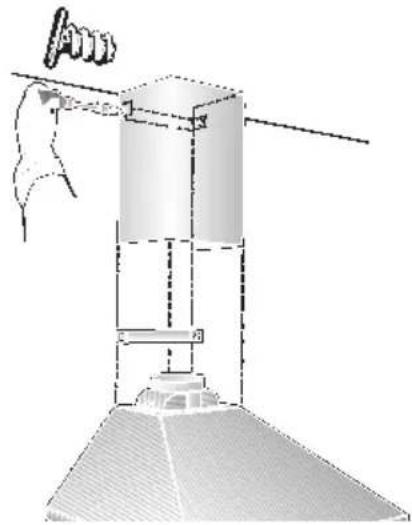

1. Τοποθετήστε την κάτω επένδυση της "καμινάδας" πάνω στον απορροφητήρα και βιδώστε την με 2 μακριές βίδες από κάτω στον απορροφητήρα.

⚠️ Προσέξτε να μη δημιουργηθούν αμυχές κατά την τοποθέτηση της κάτω επένδυσης, τοποθετώντας π.χ. το χνάρι τοποθέτησης ως προστασία πάνω από την άκρη της κάτω επένδυσης της "καμινάδας".

Βιδώστε στη συνέχεια την επένδυση της "καμινάδας" στο πλάι με 2 κοντές βίδες στη γωνιά συγκράτησης.

⚠️ Προτού σφίξετε τις 2 βίδες, πρέπει να ευθυγραμμίσετε την επένδυση της "καμινάδας".

2. 1.

1. Επανατοποθετήστε το φίλτρο λιπών (βλ. στις Οδηγίες χρήσης).

			Z5115X5
			353121
