Τύπος προϊόντος	Εντοιχιζόμενος απορροφητήρας κουζίνας
Μάρκα	Neff
Μοντέλο	D4672X0GB

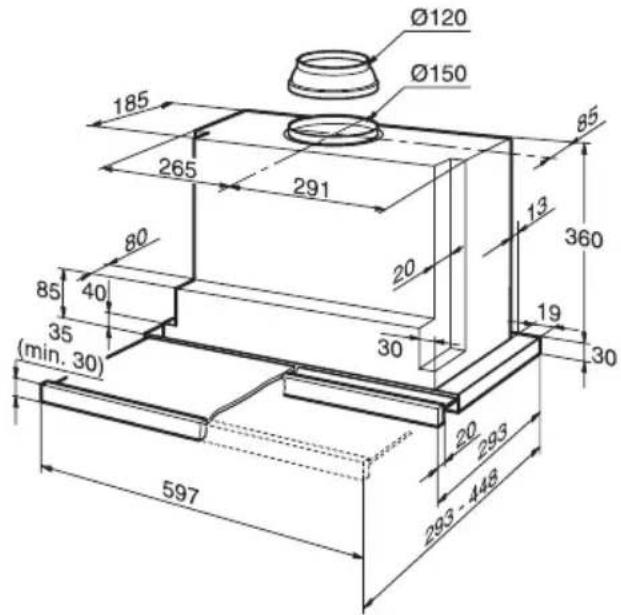

Διαστάσεις εντοιχισμού (Μ x Β x Υ)	600 mm x 293-350 mm x ελάχ. 435 mm
Τρόποι λειτουργίας	Απαγωγή αέρα προς τα έξω / Ανακύκλωση αέρα (με φίλτρο ενεργού άνθρακα)
Ισχύς αναρρόφησης	3 ταχύτητες (P1, P2, P3) + στάση (0)
Φωτισμός	Αλογόνου, 12 V, 20 W μέγ., υποδοχή G4
Φίλτρα	Μεταλλικό φίλτρο λίπους (πλενόμενο σε πλυντήριο πιάτων) και φίλτρο ενεργού άνθρακα (αντικαταστάσιμο)
Ένδειξη κορεσμού	Αναβοσβήνει LED για φίλτρο λίπους
Ηλεκτρική τροφοδοσία	Σύνδεση στο δίκτυο μέσω πρίζας γείωσης, μήκος καλωδίου 1,30 m
Ελάχιστη απόσταση πάνω από τις εστίες	Ηλεκτρικές: 430 mm; Αερίου: 650 mm
Διάμετρος σωλήνα απαγωγής	120 mm (κοντό) ή 150 mm (μακρύ)
Καθαρισμός	Ζεστό νερό + υγρό πιάτων, μη λειαντικά προϊόντα
Ειδικά αξεσουάρ	Κιτ ανακύκλωσης, φίλτρο ενεργού άνθρακα, λαβή
Βάρος	Δεν προσδιορίζεται

Συχνές ερωτήσεις - D4672X0GB NEFF

Πώς να χρησιμοποιήσω τον απορροφητήρα σε λειτουργία απαγωγής;

Βεβαιωθείτε ότι ο σωλήνας απαγωγής είναι εγκατεστημένος. Χρησιμοποιήστε τον διακόπτη για να επιλέξετε την ταχύτητα (1, 2, 3). Ο απορροφητήρας απορροφά τους ατμούς και τους αποβάλλει προς τα έξω. Σημαντικό: εξασφαλίστε επαρκή είσοδο αέρα στο δωμάτιο για να αποφύγετε υπερβολική υποπίεση.

Πώς να μεταβώ σε λειτουργία ανακύκλωσης;

Τοποθετήστε ένα φίλτρο ενεργού άνθρακα (πωλείται ξεχωριστά). Ο αναρροφούμενος αέρας φιλτράρεται από το φίλτρο λίπους και στη συνέχεια από τον ενεργό άνθρακα πριν επιστραφεί στην κουζίνα. Αντικαθιστάτε τακτικά το φίλτρο ενεργού άνθρακα.

Πόσο συχνά πρέπει να καθαρίζω τα φίλτρα λίπους;

Σε κανονική χρήση (1-2 ώρες/ημέρα), καθαρίζετε τα μεταλλικά φίλτρα κάθε μήνα. Μπορούν να πλυθούν στο πλυντήριο πιάτων ή στο χέρι με ζεστό νερό και υγρό πιάτων. Η ένδειξη LED αναβοσβήνει όταν είναι κορεσμένα.

Πώς να αλλάξω τη λάμπα αλογόνου;

Αποσυνδέστε τη συσκευή. Αφαιρέστε τον δακτύλιο της λάμπας με ένα κατσαβίδι. Αντικαταστήστε με λάμπα αλογόνου 12V, 20W μέγ., υποδοχή G4. Χειριστείτε με ένα καθαρό πανί. Επανατοποθετήστε τον δακτύλιο.

Ποια είναι η ελάχιστη απόσταση μεταξύ του απορροφητήρα και των εστιών;

Για ηλεκτρικές εστίες: 430 mm. Για εστίες αερίου: 650 mm. Τηρείτε αυτές τις αποστάσεις για να αποφύγετε τον κίνδυνο πυρκαγιάς.

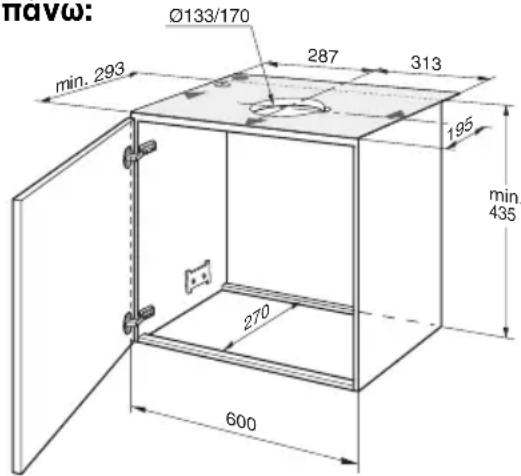

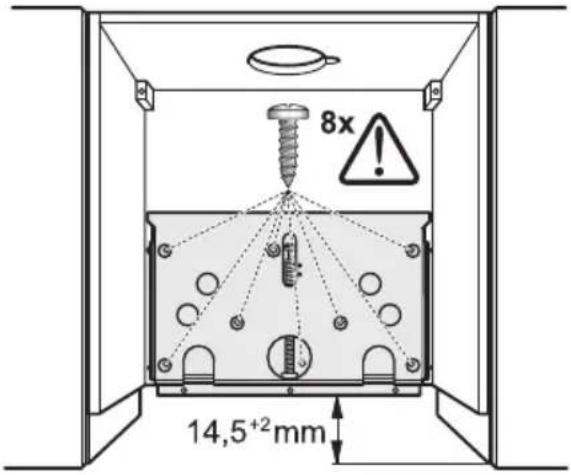

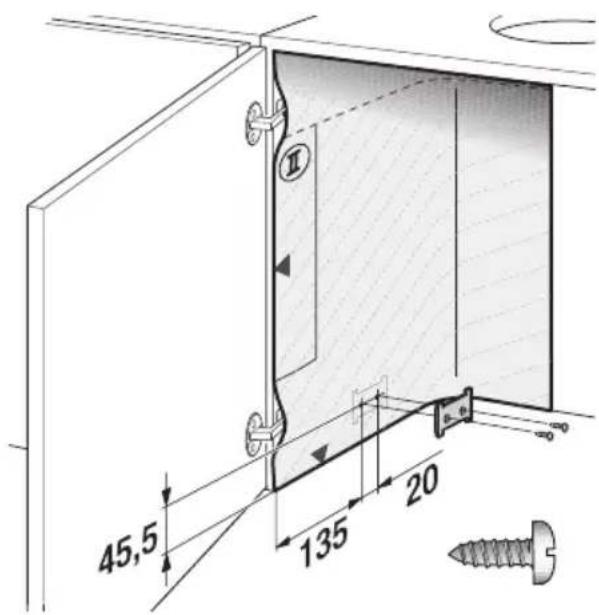

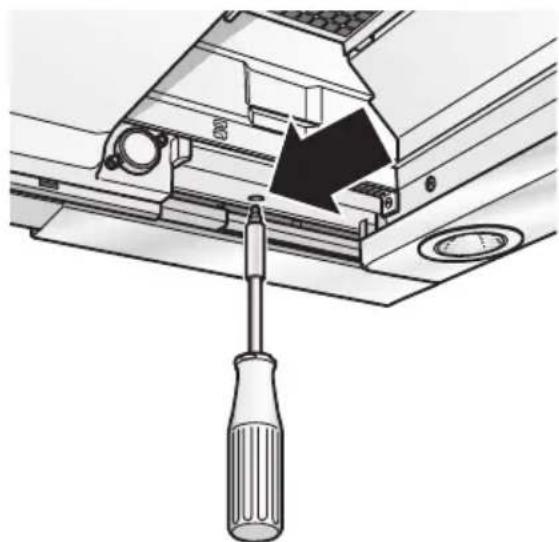

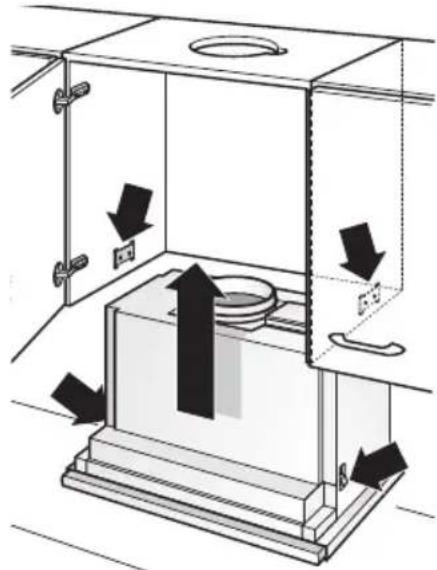

Πώς να εγκαταστήσω τον απορροφητήρα σε ένα ντουλάπι;

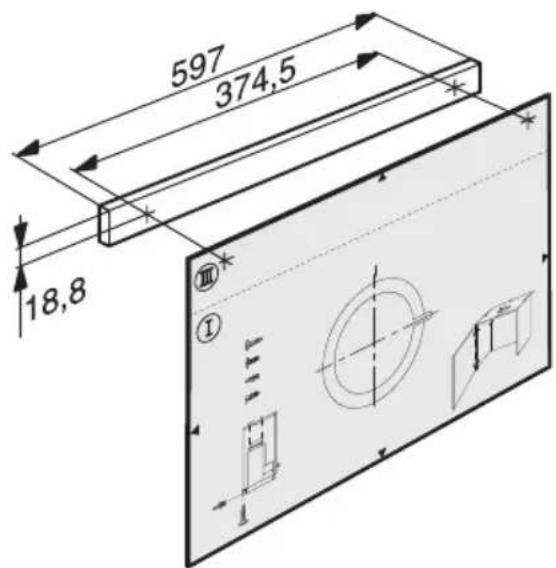

Ακολουθήστε το παρεχόμενο πρότυπο για να ανοίξετε τις οπές στερέωσης. Βιδώστε τις πλάκες στερέωσης, κρεμάστε τον απορροφητήρα από κάτω, στη συνέχεια βιδώστε τις βίδες στερέωσης. Βεβαιωθείτε για τη σταθερότητα του ντουλαπιού.

Τι να κάνω αν ο απορροφητήρας δεν ανάβει;

Ελέγξτε ότι η πρίζα είναι συνδεδεμένη και ότι η ασφάλεια/διακόπτης είναι σε λειτουργία. Εάν ο φωτισμός δεν λειτουργεί, ελέγξτε ότι η λάμπα είναι σωστά τοποθετημένη ή αντικαταστήστε την.

Πώς να επαναφέρω την ένδειξη κορεσμού των φίλτρων;

Μετά τον καθαρισμό των φίλτρων λίπους, πατήστε το πλήκτρο επαναφοράς (υποδεικνύεται με ένα σύμβολο) για να σβήσετε το αναβοσβήσιμο.

Μπορώ να χρησιμοποιήσω τον απορροφητήρα χωρίς φίλτρο λίπους;

Όχι, μην χρησιμοποιείτε ποτέ τον απορροφητήρα χωρίς φίλτρο λίπους: τα λιπαρά σωματίδια μπορεί να καταστρέψουν τη συσκευή και να δημιουργήσουν κίνδυνο πυρκαγιάς.

Πού να βρω ανταλλακτικά;

Τα φίλτρα ενεργού άνθρακα και οι λάμπες αλογόνου διατίθενται σε εξειδικευμένους καταστηματάρχες. Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά Neff για να εξασφαλίσετε τη σωστή λειτουργία.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ D4672X0GB NEFF

el Oδηγίες χρήσης και τοποθέτησης

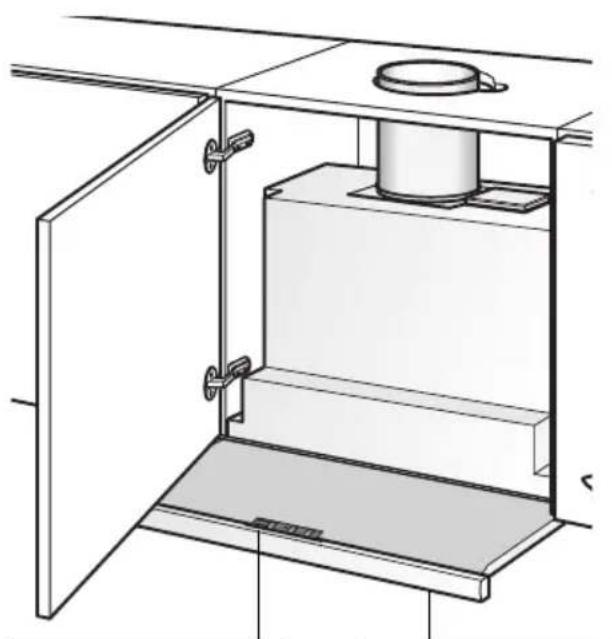

Περιγραφή της συσκευής

Διακόπτης Φώς/Αεριστήρας
Συρόμενο φίλτρο

Τρόποι λειτουργίας

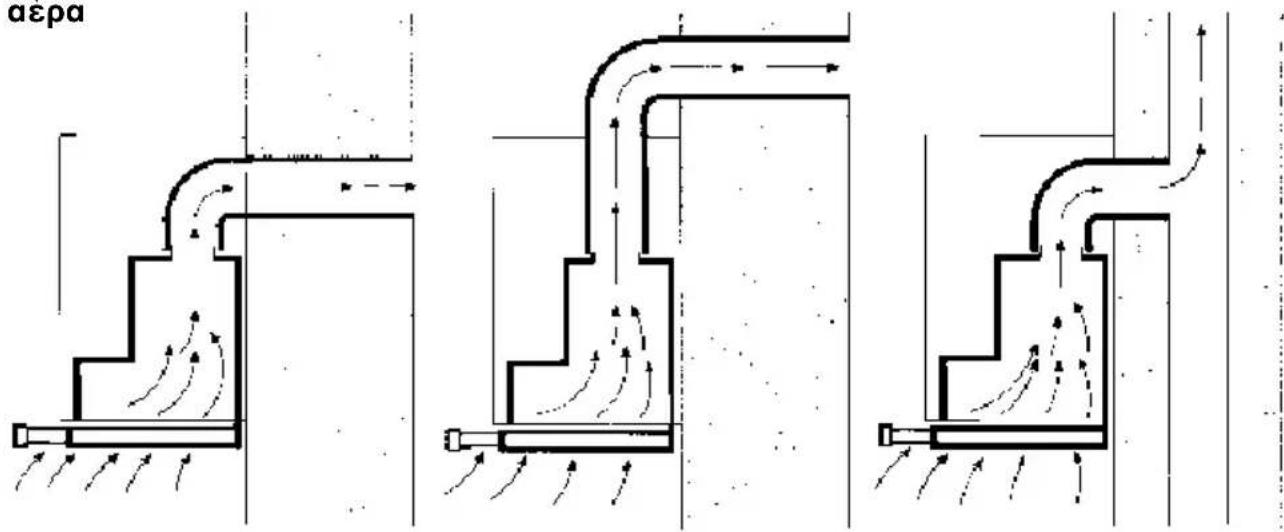

Λειτουργία απορρόφησης ακάθαρτου αέρα:

Οι ατμοί της κουζίνας απορροφούνται από τον αεριστήρα του απορροφητήρα, καθαρίζονται από το φίλτρο λιπών και καταλήγουν στο ύπαιθρο.
To φίλτρο λιπών προσλαμβάνει τα λιπαρά συστατικά των ατμών της κουζίνας.
Η κουζίνα παραμένει σε γενικές γραμμές ελεύθερη από λίπη και οσμές.

Κατά τη λειτουργία απορρόφησης ακάθαρτου αέρα μέσω του απορροφητήρα κουζίνας και την ταυτόχρονη λειτουργία εγκαταστάσεων πυράς, των οποίων ο καπνός πρέπει να εξέρχεται μέσω καπνοδόχου (όπως π.χ. συσκευές θέρμανσης με αέριο, πετρέλαιο ή, κάρβουνο, θερμοσίφωνα, συσκευές θέρμανσης νερού) πρέπει να λαμβάνονται μέτρα παροχής επαρκούς ποσότητας αέρα, η οποία απαιτείται για την καύση στις εστίες πυράς.

Ακίνδυνη λειτουργία είναι δυνατή μόνον, όταν η υποπίεση στον χώρο φωτιάς δεν υπερβεί τα 4 Pa (0,04 mbar).

Τρόποι λειτουργίας

Αυτό μπορεί να επιτευχθεί, όταν χάρη σε ανοίγματα που δεν κλείνουν, π.χ. σε πόρτες, παράθυρα και σε συνδυασμό με πλαίσιο εντοιχισμού εισόδου/εξόδου αέρα ή χάρη σε άλλα τεχνικά μέτρα, όπως αμοιβαία ασφάλιση ή παρόμοια, ο αέρας καύσης μπορεί να εισρέει κατόπιν ανεμπόδιστα.

Σε μη επαρκή αέρα παροχής υφίσταται κίνδυνος δηλητηρίασης από επαναρροφώμενα αέρια καύσης.

Μόνο με πλαίσιο εντοιχισμού εισόδου/εξόδου αέρα δεν διασφαλίζεται η τήρηση της οριακής τιμής.

Σημείωση: Για την εκτίμηση πρέπει να λαμβάνεται πάντοτε υπόψη ο συνολικός αερισμός της κατοικίας. Για τη λειτουργία συσκευών μαγειρέματος, π.χ.

σκαφοειδούς εστίας μαγειρέματος και κουζίνας αερίου δεν βρίσκει εφαρμογή ο κανόνας αυτός.

Αν ο απορροφητήρας κουζίνας χρησιμοποιείται στη λειτουργία ανακύκλωσης αέρα - με φίλτρο ενεργού άνθρακα -, η λειτουργία του είναι δυνατή χωρίς περιορισμό.

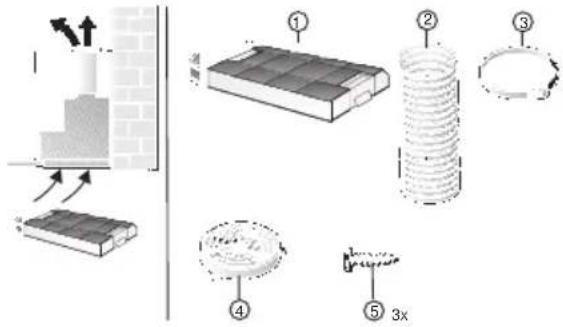

Λειτουργία ανακύκλωσης αέρα:

□ Γα τη λειτουργία αυτή πρέπει να τοποθετηθεί στον απορροφητήρα ένα φίλτρο ενεργού άνθρακα (βλ. στην παράγραφο «Φίλτρα και συντήρηση»).
⚠️ Ολόκληρο το σετ τοποθέτησης καθώς και τα εφεδρικά φίλτρα μπορείτε να τα προμηθευτείτε από τα ειδικά καταστήματα.
Τους αντίστοιχους κωδικούς εξαρτημάτων θα τους βρείτε στο τέλος αυτών των οδηγιών χρήσης.
Οι ατμοί της κουζίνας απορροφούνται από τον αεριστήρα του απορροφητήρα, καθαρίζονται από τα φίλτρα λιπών και ενεργού άνθρακα και οδηγούνται πάλι στην κουζίνα.
To φίλτρο λιπών προσλαμβάνει τα λιπαρά συστατικά των ατμών της κουζίνας.
To φίλτρο ενεργού άνθρακα συγκρατεί τις οσμηρές ουσίες.
⚠️ Αν δεν τοποθετηθεί φίλτρο ενεργού άνθρακα, δεν μπορουν να προσδεθούν οι σσμηρές ουσίες του ατμού της κουζίνας.

Σπουδαίες υποδείξεις:

□ Τοπαρόν εγχειρίδιο οδηγιών χρήσης ισχύει για διάφορα μοντέλα της συσκευής. Ενδέχεται ορισμένα μεμονωμένα χαρακτηριστικά του εξοπλισμού που περιγράφονται να μην αφορούν τη δική σας συσκευή.

□ Αυτός ο απορροφητήρας κουζίνας ανταποκρίνεται στους σχετικούς κανονισμούς ασφαλείας.

Οι επισκευές επιτρέπεται να εκτελούνται μόνον από τους ειδικούς.

Όταν δεν γίνονται σωστά οι επισκευές, είναι δυνατόν να προκύψουν σοβαρές ζημιές για τον χρήστη.

⚠️ Αν έχει πάθει ζημία η συσκευή, δεν επιτρέπεται να τη χρησιμοποιήσετε.

Η σύνδεση στο δίκτυο του ηλεκτρικού ρεύματος και η θέση σε λειτουργία για πρώτη φορά επιτρέπεται να διεξαχθούν μόνον από τον ειδικό.

⚠️ Αν το καλώδιο σύνδεσης αυτής της συσκευής είναι φθαρμένο, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή από την υπηρεσία τεχνικής εξυπηρέτησης πελατών ή από παρόμοια ειδικευμένο πρόσωπο, για να αποφεύγεται ο κίνδυνος.

⚠️ Αποσύρετε τα υλικά συσκευασίας σύμφωνα με τους κανονισμούς (βλ. οδηγίες τοποθέτησης).

⚠️ Autóç o απορροφητήρας προορίζεται μόνο για οικιακή χρήση.

⚠️ Χρησιμοποιείτε τον απορροφητήρα κουζίνας μόνον, όταν έχουν τοποθετηθεί και βιδωθεί οι λαμπτήρες.

Οι καμμένοι λαμπτήρες θα πρέπει να αλλάζονται αμέσως, οὐτως ὡστε να αποφεύγεται η υπερφόρτωση των υπολοίπων λαμπτήρων.

⚠️ Mην χρησιμοποιείτε ποτέ τον απορροφητήρα κουζίνας χωρίς φίλτρο λιπών.

⚠️ Λίπη ή λάδια, τα οποία έχουν υπερθερμανθεί, είναι δυνατόν να αναφλεχθούν εύκολα. Για τον λόγο αυτό τα φαγητά με λίπος ή λάδι, π.χ. πατάτες τηγανητές, πρέπει να μαγειρεύονται μόνον υπό επίβλεψη.

□ Προτού χρησιμοποιήσετε την καινούργια συσκευή, διαβάστε με προσοχή τις οδηγίες χρήσης. Περιέχουν σημαντικές πληροφορίες για την ασφάλειά σας καθώς και για τη χρήση και τη συντήρηση της συσκευής.

□ Φυλάξτε καλά το εγχειρίδιο οδηγιών χρήσης και εγκατάστασης ενδεχομένως για κάποιον επόμενο χρήστη.

⚠️ Μην παρασκευάζετε ποτέ φλαμπέ φαγητών κάτω από τον απορροφητήρα κουζίνας.

! Κίνδύνος να πάρει φωτιά το φίλτρο λιπών από τις ανερχόμενες φλόγες.

Οι εστίες πρέπει να είναι πάντοτε καλυμμένες από τα μαγειρικά σκεύη.

⚠️ H λειτουργία του απορροφητήρα κουζίνας πάνω από εστία φωτιάς με στερεά καύσιμα (κάρβουνα, ξύλα κ.τ.ο.) επιτρέπεται μόνον κάτω από ορισμένες προϋποθέσεις (βλ. οδηγίες τοποθέτησης).

Σκαφοειδείς βάσεις εστιών αερίου / Κουζίνες αερίου

⚠️ Μη λειτουργείτε όλες τις εστίες αερίου ταυτόχρονα για περισσότερο χρόνο (το πολύ επί 15 λεπτά) στη μέγιστη θερμική φόρτωση, διαφορετικά υπάρχει κίνδυνος εγκαυματων σε περίπτωση επαφής των επιφανειών του περιβλήματος ή αντίστοιχα κίνδυνος βλάβης του απορροφητήρα.

Κατά τη λειτουργία του απορροφητήρα πάνω από βάση εστιών αερίου πρέπει σε ταυτόχρονη λειτουργία τριών και άνω εστιών αερίου να ρυθμίστεί ο απορροφητήρας στη μέγιστη βαθμίδα.

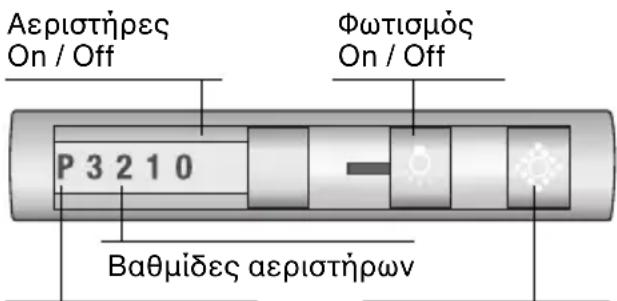

Χειρισμός του απορροφητήρα κουζίνας

⚠️ Οι ατμοί κουζίνας μπορούν να απορροφηθούν με τον πλέον αποτελεσματικότερο τρόπο:

□ θέτοντας τον αεριστήρα σε λειτουργία κατά την έναρξη του μαγειρέματος και.
□ θέτοντας τον αεριστήρα εκτός λειτουργίας αφού παρέλθουν μερικά λεπτά από τη λήξη του μαγειρέματος.

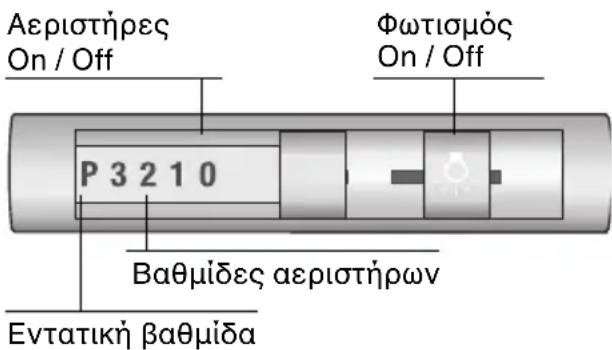

Εντατική βαθμίδα Πλήκτρο Reset με ἐνδειξη κορεσμού για το φίλτρο λιπών

Θέση του αεριστήρα σε λειτουργία:

□ Τραβάτε τη συρόμενη υποδοχή ατμού με φίλτρο στη λαβή της προς τα έξω.
Επιλέγετε την επιθυμητή ρύθμιση του αεριστήρα.

Θέση εκτός λειτουργίας:

Ο απορροφητήρας μπορεί να τεθεί κατά διαφόρους τρόπους εκτός λειτουργίας.

Θέση εκτός λειτουργίας, τρόπος 1:

□ Φέρνετε τον συρταρωτό διακόπτη στο 0 – αεριστήρας.

Θέση εκτός λειτουργίας, τρόπος 2:

□ Σπρώχνετε τη συρόμενη υποδοχή ατμου με φίλτρο μέχρι το τέρμα προς τα μέσα (ο συρταρωτός διακόπτης παραμένει στην επιλεγμένη θέση).
☐ Πα την εκ νέου θέση σε λειτουργία τραβήξτε μόνον την συρόμενη υποδοχή ατμού με φίλτρο προς τα έξω. Ο απορροφητήρας ξεκινά με την τελευταία επιλεγμένη ρύθμιση του αεριστήρα.

Φωτισμός:

Ο φωτισμός μπορεί να χρησιμοποιηθεί ανά πάσα στιγμή, ακόμα κι όταν η συσκευή δεν βρίσκεται σε λειτουργία ή η συρόμενη υποδοχή ατμού με φίλτρο δεν είναι τραβηγμένη προς τα έξω.

Βλάβες

Σε περίπτωση που έχετε τυχόν απορίες ή όταν παρουσιαστούν βλάβες, πρέπει να καλέσετε την Υπηρεσία Τεχνικής Εξυπηρέτησης Πελατών.

(Βλ. στον Πίνακα Υπηρεσιών Τεχνικής Εξυπηρέτησης Πελατών).

Κατά την κλήση παρακαλείσθε να δώσετε τους εξής αριθμούς:

Αριθμός Ε

FD

Αναγράψτε τους αριθμούς στα παραπάνω σημεία. Οι αριθμοί βρίσκονται στην πινακίδα τύπου στον εσωτερικό χώρο του απορροφητήρα και μπορείτε να τους δείτε, αφού αφαιρέσετε το πλέγμα του φίλτρου.

Φίλτρα λιπών:

Για την πρόσληψη των λιπαρών συστατικών του ατμού της κουζίνας έχουν τοποθετηθεί στη συσκευή μεταλλικά φίλτρα λιπών.

Τα φύλλα των φίλτρων αποτελούνται από μέταλλο που δεν καίγεται.

Προσοχή:

Με την αὐξηση του κορεσμού των φίλτρων με κατάλοιπα που περιέχουν λίπος, αυξάνεται η δυνατότητα ανάφλεξης αυτού και μπορεί να εμποδίζεται η λειτουργία του απορροφητήρα.

Σημαντικό:

Καθαρίζοντας έγκαιρα τα μεταλλικά φίλτρα λιπών, προλαμβάνετε τον κίνδυνο πυρκαϊάς, ο οποίος μπορεί να προκύψει από τη θερμική συμφόρηση κατά το τηγάνισμα σε φριτέζα ή τηγάνι.

□ Σε κανονική λειτουργία (1 έως 2 ώρες ημερησίως) τα μεταλλικά φίλτρα λιπών πρέπει να καθαρίζονται 1 φορά κάθε μήνα.

'Ενδειξη κορεσμού των φίλτρων:

Σε περίπτωση κορεσμού των φίλτρων λιπών αναβοσβήνει η φωτεινή ένδειξη.

Το αργότερο τότε πρέπει να καθαρίσετε τα φίλτρα λιπών.

□ Προσέχετε να καθαρίζονται τακτικά τα φίλτρα λιπών (περ. 1 φορά κάθε μήνα).

Καθαρισμός των μεταλλικών φίλτρων λιπών:

□ Μπορείτε να καθαρίσετε τα φίλτρα πλένοντάς τα στο πλυντήριο πιάτων, πράγμα το οποίο όμως είναι δυνατόν να προκαλέσει ελαφρύ ξεθώριασμα των φίλτρων.

Σημαντικό:

Μεταλλικά φίλτρα λιπών, τα οποία έχουν κορεσθεί ισχυρά, δεν πρέπει να πλένονται στο πλυντήριο πιάτων μαζί με σκεύη.

□ Σε περίπτωση καθαρισμού των φίλτρων στο χέρι, τοποθετείτε τα φίλτρα μέσα σε καυτό διάλυμα απορρυπαντικού, ούτως ώστε να μαλακώσουν οι ρύποι. Κατόπιν βουρτσίζετε τα φίλτρα, τα ξεπλένετε καλά και τ' αφήνετε να στραγγίσουν.

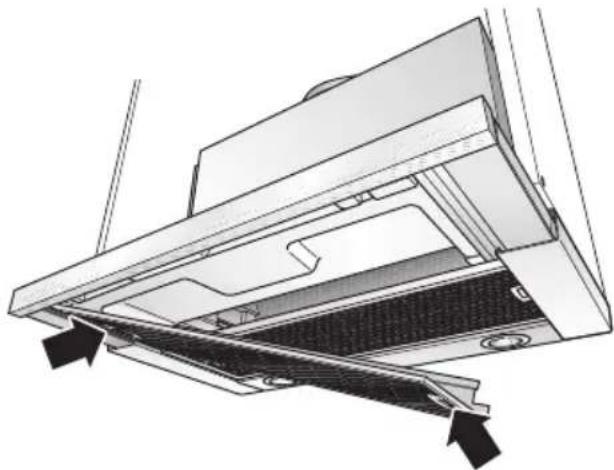

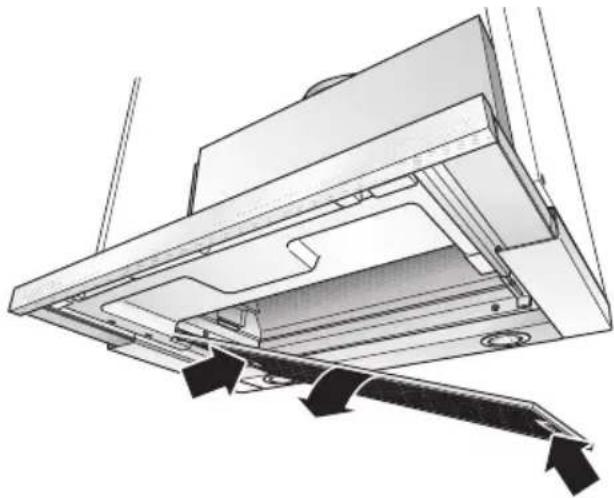

Αφαίρεση και τοποθέτηση των μεταλλικών φίλτρων λιπών:

Προσοχή: Οι λαμπτήρες αλογόνου πρέπει να είναι σβηστοί και να έχουν κρυώσει.

1. Τραβήξτε το συρόμενο φίλτρο μέχρι το τέρμα προς τα έξω.

2. Πατήστε τα κουμπώματα στο εμπρόσθιο φίλτρο λιπών προς τα μέσα και αφαιρέστε το φίλτρο λιπών.

1. Πατήστε τα κουμπώματα στο οπίσθιο φίλτρο λιπών προς τα μέσα και αφαιρέστε το φίλτρο λιπών.

1. Καθαρίζετε τα φίλτρα λιπών.

2. Τοποθετείτε τα καθαρισμένα φίλτρα λιπών πάλι στη συσκευή.

3. Σβήνετε την ένδειξη

□ Πατάτε το πλήκτρο

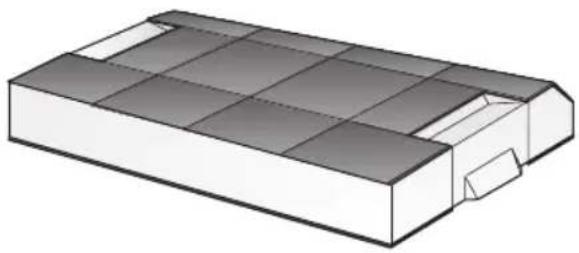

Φίλτρο ενεργού άνθρακα:

Πα τη συγκράτηση των οσμηρών ουσιών κατά τη λειτουργία ανακύκλωσης αέρα.

Προσοχή:

Με την αύξηση του κορεσμού των φίλτρων με κατάλοιπα που περιέχουν λίπος, αυξάνεται η δυνατότητα ανάφλεξης αυτού και μπορεί να εμποδίζεται η λειτουργία του απορροφητήρα.

Σημαντικό:

Με την έγκαιρη αλλαγή του φίλτρου ενεργού άνθρακα προλαμβάνεται ο κίνδυνος πυρκαϊάς, ο οποίος μπορεί να προκύψει λόγω συμφόρησης της θερμότητας κατά το τηγάνισμα ή ψήσιμο.

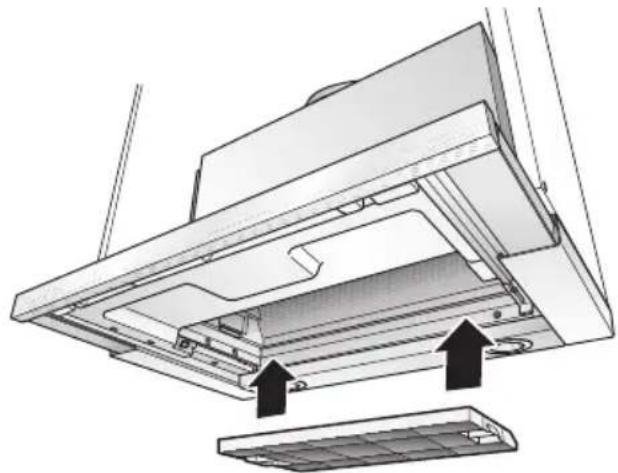

Τοποθέτηση:

Προσοχή: Οι λαμπτήρες αλογόνου πρέπει να είναι σβηστοί και να έχουν κρυώσει.

1. Αφαιρείτε τα φίλτρα λιπών (βλ. στην παράγραφο "Αφαιρεση και τοποθέτηση των μεταλλικών φίλτρων λιπών").
2. Τοποθετείτε στη συσκευή το φίλτρο ενεργού άνθρακα.

1. Ασφαλίζετε τις γλώσσες και από τις δύο πλευρές.
2. Τοποθετείτε στη συσκευή τα φίλτρα λιπών (βλ. στην παράγραφο "Αφαίρεση και τοποθέτηση των μεταλλικών φίλτρων λιπών").

Αφαίρεση του φίλτρου ενεργού άνθρακα:

Προσοχή: Οι λαμπτήρες αλογόνου πρέπει να είναι σβηστοί και να έχουν κρυώσει.

1. Αφαιρείτε τα φίλτρα λιπών.
2. Πιέζετε τις γλώσσες και από τις δύο πλευρές προς τα μέσα και αφαιρείτε το φίλτρο ενεργού άνθρακα, τραβώντας το προς τα κάτω.
3. Αλλαγή του φίλτρου ενεργού άνθρακα:

□ Το φίλτρο ενεργού άνθρακα μπορείτε να το προμηθευτείτε από τα ειδικά καταστήματα (βλ. ειδικά εξαρτήματα).
□ Χρησιμοποιείτε μόνον αυθεντικά φίλτρα.

'Ετσί εξασφαλίζεται η σωστή λειτουργία της συσκευής.

1. Τοποθετείτε στη συσκευή τα φίλτρα λιπών.

Απόσυρση του παλιού φίλτρου ενεργού ἀνθρακα:

□ Τα φίλτρα ενεργού άνθρακα δεν περιέχουν βλαβερές ουσίες. Μπορείτε π.χ. να τα αποσύρετε ως απορρίμματα της κατηγορίας "Υπόλοιπα απορρίμματα".

Καθαρισμός και περιποίηση

Απομονώνετε τον απορροφητήρα κουζίνας από το ηλεκτρικό ρεύμα τραβώντας το φις από την πρίζα ή αντίστοιχα κατεβάζοντας την ασφάλεια.

□ Κατά τον καθαρισμό των φίλτρων λιπών καθαρίζετε το λίπος που έχει επικαθίσει στα προσιτά για σας τμήματα του περιβλήματος της συσκευής. Έτσι αντιμετωπίζεται ο κίνδυνος πυρκαϊάς και διατηρείται η ομαλή λειτουργία της συσκευής.
Για τον καθαρισμό του απορροφητήρα κουζίνας χρησιμοποιείτε ζεστό διάλυμα απορρυπαντικού ή ένα ήπιο μέσο καθαρισμού τζαμιων.
□ Μην ξύνετε ξεραμένους ρύπους, αλλά μαλακώστε τους με βρεγμένο πανί.
Μη χρησιμοποιείτε διαβρωτικά μέσα ούτε σφουγγάρια που προκαλουν αμυχές.
Υπόδειξη: Μη χρησιμοποιείτε αλκούλη (οινόπνευμα) για τον καθαρισμό των πλαστικών επιφανειών, διότι θα μπορούσαν να προκύψουν θαμπά σημεία.

Προσοχή! Αερίζετε επαρκώς την κουζίνα και αποφεύγετε την ανοιχτή φλόγα.

⚠️ Καθαρίζετε τα πλήκτρα χειρισμού μόνο με διάλυμα ήπιου απορρυπαντικού πιάτων και με ένα μαλακό, βρεγμένο πανί. Μη χρησιμοποιήσετε για τα πλήκτρα χειρισμού απορρυπαντικό για ανοξείδωτο χάλυβα.

Επιφάνειες από ανοξείδωτο χάλυβα:

Χρησιμοποιείτε ένα ήπιο, μη διαβρωτικό απορρυπαντικό για επιφάνειες από ανοξείδωτο χάλυβα.
□ Καθαρίζετε μόνο στην κατεύθυνση τριψίματος των επιφανειών.

Δ Μην καθαρίζετε τις επιφάνειες από ανοξείδωτο χάλυβα με σφουγγάρια που προκαλούν αμυχες ούτε με μέσα καθαρισμού που περιέχουν ἀμμο, σόδα, οξέα ή χλώριο!

Αλουμινένιες επιφάνειες:

Χρησιμοποιείτε μαλακό πανί καθαρισμού τζαμιών ή πανί από μικροϊνες που δεν χνουδιάζει.
□ Μη χρησιμοποιείτε στεγνά πανιά.
Χρησιμοποιείτε ένα ήπιο απορρυπαντικό τζαμιών.
□ Μη χρησιμοποιείτε ισχυρά διαβρωτικά απορρυπαντικά που περιέχουν οξέα ή βάσεις.
□ Μη χρησιμοποιείτε μέσα τριψίματος.

Αλλαγή των λαμπτήρων

1. Θέτετε τον απορροφητήρα κουζίνας εκτός λειτουργίας και τον απομονώνετε από το ηλεκτρικό ρεύμα τραβώντας το φις από την πρίζα ή κατεβάζοντας την ασφάλεια.
   Οι λαμπτήρες αλογόνου θερμαίνονται πολύ κατά λειτουργία. Κίνδυνος εγκαυμάτων υφίσταται επίσης και μετά την πάροδο κάμποσου χρόνου από τη θέση της συσκευής εκτός λειτουργίας.
2. Αφαιρείτε τον δακτύλιο του λαμπτήρα με ένα κατσαβίδι ή κάτι παρόμοιο.

1. Αλλάζετε τον λαμπτήρα αλογόνου (κοινός λαμπτήρας αλογόνου του εμπορίου, 12 Volt, το πολύ 20 Watt, ντουί G4).

Προσοχή: Ντουί με φις. Για να πιάσετε τον λαμπτήρα, χρησιμοποιείτε ένα καθαρό πανί.

1. Ξανακουμπώνετε τον δακτύλιο του λαμπτήρα. Απεικόνιση.
2. Αποκαθιστάτε την τροφοδοσία με ηλεκτρικό ρεύμα, βάζοντας το φις πάλι μέσα στην πρίζα ή ανεβάζοντας την ασφάλεια.

Υπόδειξη: Σε περίπτωση που δεν λειτουργεί ο φωτισμός, ελέγχετε, αν έχουν τοποθετηθεί σωστά οι λαμπτήρες.

Σημαντικές υποδείξεις

Οι παλιές συσκευές δεν αποτελούν άχρηστα απορρίμματα. Με την απόσυρσή τους σύμφωνα με τους κανονισμούς για την προστασία του περιβάλλοντος μπορούν να επαναποκτηθούν πολύτιμες πρώτες ύλες. Προτού αποσύρετε την παλιά συσκευή, πρέπει να την αχρηστέψετε.

Η συσκευασία προστατεύει την καινούργια σας συσκευή κατά τη μεταφορά μέχρι το σπίτι σας. Όλα τα χρησιμοποιούμενα υλικά συσκευασίας είναι αβλαβή για το περιβάλλον και μπορούν να ξαναχρησιμοποιηθούν. Παρακαλούμε να συντελέσετε κι εσείς στην προστασία του περιβάλλοντος και ν' αποσύρετε τη συσκευασία με τρόπο αβλαβή για το περιβάλλον.

Για τους επίκαιρους τρόπους απόσυρσης παρακαλείσθε να ζητήσετε πληροφορίες από το ειδικό κατάστημα, από το οποίο αγοράσατε τη συσκευή ή από τη Δημοτική ή Κοινοτική Αρχή της περιοχής σας.

⚠️ Ο απορροφητήρας κουζίνας μπορεί να χρησιμοποιηθεί στη λειτουργία απορρόφησης ακάθαρτου αέρα και στη λειτουργία ανακύκλωσης αέρα.

⚠️ Ο απορροφητήρας κουζίνας πρέπει να τοποθετείται πάντοτε πάνω από το κέντρο της εστίας.

Ελάχιστη απόσταση μεταξύ των εστιών ηλεκτρικής κουζίνας και της κάτω άκρης του απορροφητήρα: 430 mm, απεικόνιση 1.

Δ Πάνω από εστίες φωτιάς για στερεά καύσιμα, από τις οποίες μπορεί να προκύψει κίνδυνος πυρκαϊάς (π.χ. από σπινθήρες) η τοποθέτηση του απορροφητήρα κουζίνας επιτρέπεται μόνον, όταν η εστία φωτιάς καλύπτεται με κλειστό κάλυμμα που δεν μπορεί να αφαιρεθεί και τηρούνται οι ειδικές για την εκάστοτε χώρα προδιαγραφές. Αυτος ο περιορισμός δεν ισχύει για κουζίνες αερίου και σκαφοειδείς εστίες μαγειρέματος με αέριο.

Όσο μικρότερη είναι η απόσταση ανάμεσα στον απορροφητήρα και τις εστίες τόσο μεγαλύτερη είναι η πιθανότητα να σχηματισθούν στην κάτω επιφάνεια του απορροφητήρα κουζίνας σταγόνες νερού από τον ανερχόμενο υδρατμό.

Επιπλέον υποδείξεις για συσκευές μαγειρέματος με αέριο:

⚠️ Κατά την τοποθέτηση των εστιών αερίου πρέπει να τηρούνται οι σχετικές εθνικές νομικές διατάξεις (π.χ. στη Γερμανία: Τεχνικοί Κανονισμοί Εγκατάστασης Αερίου TRGI).

⚠️ Πρέπει να προσέξετε τις εκάστοτε ισχύουσες προδιαγραφές τοποθέτησης και τις υποδείξεις τοποθέτησης των κατασκευαστών συσκευών αερίου.

⚠️ Ο απορροφητήρας κουζίνας επιτρέπεται να τοποθετηθεί μόνον στη μία πλευρά του δίπλα σε υψηλό ερμάριο ή σε υψηλό τοίχο. Η απόσταση πρέπει να είναι τουλάχιστον 300 mm.

Ελάχιστη απόσταση σε εστίες αερίου μεταξύ της πάνω άκρης του φορέα σκευών και της κάτω άκρης του απορροφητήρα: 650 mm, απεικ. 1.

Λειτουργία απορρόφησης ακάθαρτου αέρα

Ο ακάθαρτος αέρας διοχετεύεται μέσω μιας καταπακτής προς τα πάνω ή καταλήγει απευθείας στο ύπαιθρο διαμέσου του εξωτερικού τοίχου.

Ο ακάθαρτος αέρας δεν επιτρέπεται να διοχετεύεται οὐτε σε καπνοδόχο βρισκόμενη σε λειτουργία, από την οποία εξέρχεται καπνός ή καυσαέρια οὐτε σε αγωγό, ο οποίος χρησιμεύει για την εξαέρωση χώρων με εστίες φωτιάς.

Κατά την απαγωγή του ακάθαρτου αέρα πρέπει να τηρούνται οι υπηρεσιακές και νομικές προδιαγραφές (π.χ. εθνικές πολεοδομικές διατάξεις).

Για τη διοχέτευση του ακάθαρτου αέρα σε καπνοδόχους για την έξοδο καπνού ή καυσαερίων, οι οποίες βρίσκονται εκτός λειτουργίας, απαιτείται η συγκατάθεση του αρμόδιου εργοδηγού καπνοδοχοκαθαριστών.

Κατά τη λειτουργία απορρόφησης ακάθαρτου αέρα μέσω του απορροφητήρα κουζίνας και την ταυτόχρονη λειτουργία εγκαταστάσεων πυράς, των οποίων ο καπνός πρέπει να εξέρχεται μέσω καπνοδόχου (όπως π.χ. συσκευές θέρμανσης με αέριο, πετρέλαιο ή κάρβουνο, θερμοσίφωνα, συσκευές θέρμανσης νερού) πρέπει να λαμβάνονται μέτρα παροχής επαρκούς ποσότητας αέρα, η οποία απαιτείται για την καύση στις εστίες πυράς.

Ακίνδυνη λειτουργία είναι δυνατή μόνον, όταν η υποπίεση στον χώρο φωτιάς δεν υπερβεί τα 4 Pa (0,04 mbar).

Αυτό μπορεί να επιτευχθεί, όταν χάρη σε ανοίγματα που δεν κλείνουν, π.χ. σε πόρτες, παράθυρα και σε συνδυασμό με πλαίσιο εντοιχισμού εισόδου/εξόδου αέρα ή χάρη σε άλλα τεχνικά μέτρα, όπως αμοιβαία ασφάλιση ή παρόμοια, ο αέρας καύσης μπορεί να εισρέει κατόπιν ανεμποδιστα.

Σε μη επαρκή αέρα παροχής υφίσταται κίνδυνος δηλητηρίασης από επαναρροφώμενα αέρια καύσης.

Μόνο με πλαίσιο εντοιχισμού εισόδου/εξόδου αέρα δεν διασφαλίζεται η τήρηση της οριακής τιμής.

Σημείωση: Για την εκτίμηση πρέπει να λαμβάνεται πάντοτε υπόψη ο συνολικός αερισμός της κατοικίας. Για τη λειτουργία συσκευών μαγειρέματος, π.χ. σκαφοειδούς εστίας μαγειρέματος και κουζίνας αερίου δεν βρίσκει εφαρμογή ο κανόνας αυτός.

Αν ο απορροφητήρας κουζίνας χρησιμοποιείται στη λειτουργία ανακύκλωσης αέρα - με φίλτρο ενεργού άνθρακα -, η λειτουργία του είναι δυνατή χωρίς περιορισμό.

Κατά τη λειτουργία απορρόφησης ακάθαρτου αέρα θα πρέπει να τοποθετηθεί στον απορροφητήρα κουζίνας καπελάκι συσσώρευσης αέρα, αν αυτό δεν υπάρχει στον σωλήνα ή στο πλαίσιο εντοιχισμού. Σε περίπτωση που το καπελάκι συσσώρευσης αέρα δεν εσωκλείεται στη συσκευασία της συσκευής, μπορείτε να το προμηθευτείτε από τα ειδικά καταστήματα.

Σε περίπτωση που ο ακάθαρτος αέρας εξέρχεται δια του εξωτερικού τοίχου, πρέπει να χρησιμοποιείται πλαίσιο εντοιχισμου τηλεσκοπικού τύπου.

Ιδανική απόδοση του απορροφητήρα κουζίνας:

□ Κοντός λείος σωλήνας απορρόφησης ακάθαρτου αέρα.
□ Κατά το δυνατόν λιγότερες γωνιακές συνδέσεις.
□ Κατά το δυνατόν σωλήνας μεγάλης διαμέτρου (σας συνιστούμε διάμετρο 150 mm) και μεγάλες γωνιακές συνδέσεις των σωλήνων. Η χρήση μακριών, τραχιών σωλήνων απαγωγής, πολλών γωνιών σωλήνων ή μικρότερων διαμέτρων σωλήνων οδηγεί σε απόκλιση από την ιδανική απόδοση του αεριστήρα και ταυτόχρονα σε αύξηση του θορύβου.
□ Στρόγγυλοι σωλήνες Κοντός σωλήνας απαγωγής: εσωτερική διάμετρος τουλάχιστον 120 mm, Μακρύτερος σωλήνας απαγωγής: εσωτερική διάμετρος τουλάχιστον 150 mm.
Τα επίπεδα κανάλια πρέπει να έχουν ισότιμη διατομή όπως οι στρόγγυλοι σωλήνες.

Αυτά δεν πρέπει να έχουν οξείες γωνίες.

120 mm περ. 113 cm ^2
150 mm περ. 177 cm ^2

□ Σε αποκλίνουσες διαμέτρους σωλήνων: Τοποθετήστε στεγανοποιητικές λωρίδες.
Σε περίπτωση λειτουργίας με ανακύκλωση αέρα φροντίστε για επαρκή παροχή καθαρού αέρα.

Απαγωγή ακάθαρτου αέρα απευθείας προς τα πίσω:

Είναι δυνατή μόνο εντός του επάνω ερμαρίου μόνο σε υψηλὰ ερμάρια, ανάλογα με το μέγεθος του σωλήνα απαγωγής ακαθάρτου αέρα.

□ Κάντε γι' autó ἀνοιγμα στο οπίσθιο τοίχωμα του επάνω ερμαρίου με εγκοπή για το ηλεκτρικό τροφοδοτικό καλώδιο.

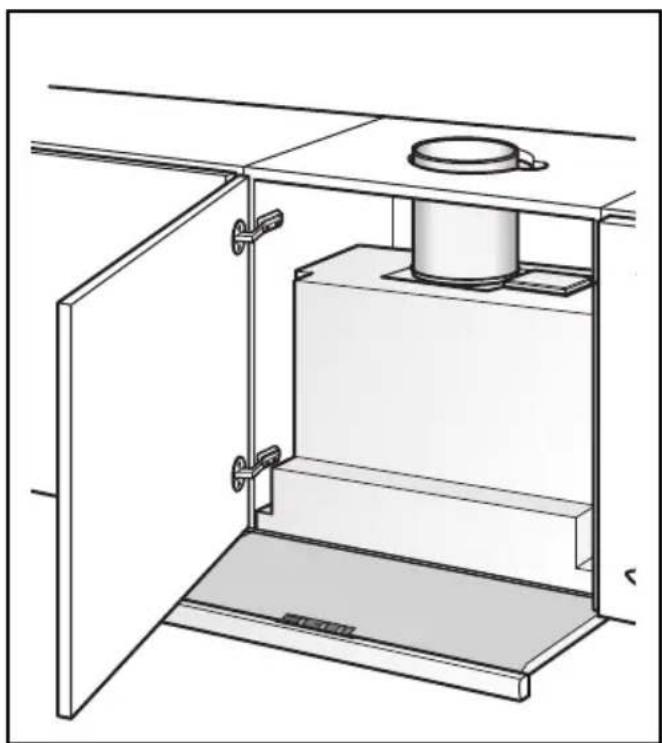

Απαγωγή ακάθαρτου αέρα προς τα πάνω: 0133/170

1. Κάντε γι' autó ἀνοιγμα στο πάνω μέρος του επάνω ερμαρίου με εγκοπή για το ηλεκτρικό τροφοδοτικό καλώδιο. – Τη συσκευή συνοδεύει το χνάρι Ⓙ.
2. Κόψτε τον πάτο του ερμαρίου – αν υπάρχει – σε όλο το πλάτος τουλάχιστον σε βάθος 270 mm.

Σύνδεση σωλήνα απαγωγής φ 150 mm:

□ Στερεώστε τον σωλήνα απαγωγής απευθείας στο στόμιο απαγωγής ακάθαρτου αέρα.

Σύνδεση σωλήνα απαγωγής φ 120 mm:

□ Στερεώστε το στόμιο αναγωγής (συστολή) που παραδίδεται μαζί με τη συσκευή, στην έξοδο αέρα.
Να κλειστούν στεγανά οι οπές εξόδου αέρα.
□ Στερεώστε τον σωλήνα απαγωγής στο στόμιο αναγωγής.

Λειτουργία ανακύκλωσης αέρα

Με φίλτρο ενεργού άνθρακα, όταν δεν υπάρχει δυνατότητα για τη λειτουργία απορρόφησης ακάθαρτου αέρα.

⚠️ Ολόκληρο το σετ τοποθέτησης μπορείτε να το προμηθευτείτε από τα ειδικά καταστήματα. Τους αντίστοιχους κωδικούς εξαρτημάτων θα τους βρείτε στο τέλος αυτών των οδηγιών χρήσης.

Προετοιμασία επάνω ερμαρίου

Ο απορροφητήρας αυτός έχει προβλεφθεί για την τοποθέτηση σε επάνω ερμάριο με τις ακόλουθες διαστάσεις:

Πλάτος: 600 mm

Βάθος: 293 έως 350 mm

'Υψος: τουλ. 435 mm.

Σε βάθη ερμαρίου άνω των 293 mm o απορροφητήρας μπορεί να μετατοπιστεί προς τα πίσω, π.χ. για να καταστεί δυνατή η τοποθέτηση ραφιού μπαχαρικών μπροστά από τον απορροφητήρα.

Για τον σκοπό αυτό βάλτε το χνάρι ⑪ ανάλογα προς τα πίσω.

⚠️ Η σταθερότητα του ερμαρίου πρέπει να διασφαλίζεται κατά τη διάρκεια και μετά την τοποθέτηση.

Επίσης κατά την τοποθέτηση στο τέλος του σετ κουζίνας.

1. Χαράξτε από δύο σημεία στερέωσης – δεξιά και αριστερά – στις εσωτερικές πλευρές του ερμαρίου και ποντάρετέ τα με σουβλί.

Αν διανοιχτούν τρύπες με τρυπάνι: φ 2 mm – το πολύ 10 mm βάθος.

Για τη χάραξη των σημείων στερέωσης χρησιμοποιήστε το επισυναπτόμενο χνάρι ⑪.

1. Βιδώστε τις δύο πλάκες στερέωσης.

2. Κρεμάστε το ερμάριο με την πόρτα και ευθυγραμμίστε το.

⚠️ Τηρήστε την ελάχιστη απόσταση μεταξύ των εστιών και του απορροφητήρα! Απεικόνιση 1.

Τοποθέτηση στο επάνω ερμάριο

Ελέγξτε την ευθυγράμμιση του ερμαρίου, αν χρειάζεται ευθυγραμμίστε εκ νέου.

1. Αφαιρέστε το φίλτρο λιπών (βλ. Οδηγίες χρήσης).

2. Σηκώστε τον απορροφητήρα από κάτω μέσα στο ερμάριο, μέχρι να κουμπώσουν με ασφάλεια τα δύο αφτιά στερέωσης.

1. Βιδώστε τις δύο βίδες στερέωσης με κατσαβίδι (κατσαβίδι μπαταρίας).

Ευθυγραμμίστε τον απορροφητήρα μέσα στο ερμάριο.

□ Σφίξτε προσεκτικά τις δύο βίδες στερέωσης.

⚠️ Ελέγξτε τη σταθερή εφαρμογή του απορροφητήρα μέσα στο ερμάριο.

1. Αν χρειάζεται κοντύνετε το κάλυμμα τοίχου στις απαιτούμενες διαστάσεις (π.χ. με το πριόνι). Τοποθετήστε το κάλυμμα τοίχου προκαταρκτικά με τα κλιπ που παραδίδονται μαζί. Βιδώστε το κάλυμμα τοίχου στο επάνω ερμάριο.

1. Οδηγήστε το τροφοδοτικό καλώδιο έξω από το ερμάριο.

2. Κάντε την σωληνοσύνδεση μέσα στο πάνω ερμάριο.

3. Αν χρειάζεται στερεώστε τον σωλήνα αέρα στο επάνω τοίχωμα του ερμαρίου -.

4. Επανατοποθετήστε το φίλτρο λιπών (βλ. Οδηγίες χρήσης).

Υπόδειξη: Το περίβλημα του απορροφητήρα μπορεί να επενδυθεί εντός του επάνω ερμαρίου (π.χ. με πλάκες νοβοπάν).

Σχετικά προσέξτε τα εξής:

Ο ενδιάμεσος πάτος δεν επιτρέπεται να τοποθετηθεί πάνω στο περίβλημα του απορροφητήρα.

□ Μην στερεώσετε τις επενδύσεις στο περίβλημα.

□ Προβλέψτε, ότι ο απορροφητήρας πρέπει να είναι προσιτός στην υπηρεσία τεχνικής εξυπηρέτησης πελατών.

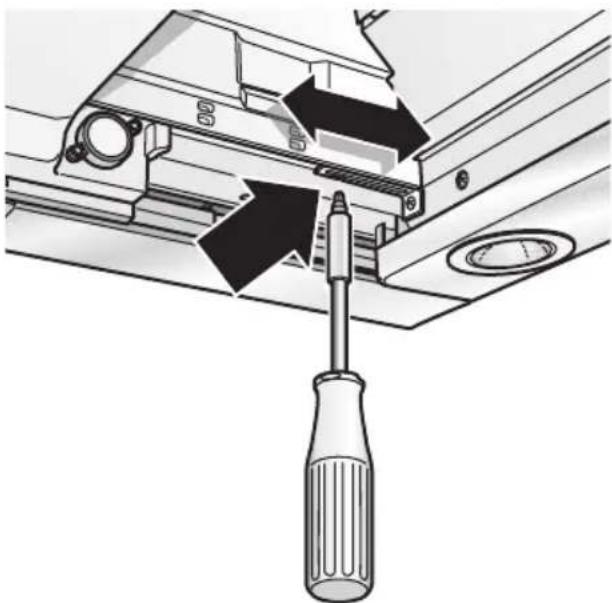

Τοποθέτηση στο επάνω ερμάριο

□ Σε περίπτωση που ο απορροφητήρας τοποθετηθεί μέσα στο ερμάριο μετατοπισμένος προς τα πίσω, μπορούν να μετατοπιστούν τα στοπ για τη συρόμενη υποδοχή ατμού με φίλτρο προς τα εμπρός.
□ Για τον σκοπό αυτό λύστε τις βίδες, μετατοπίστε τα στοπ και ξανασφίξτε γερά τις βίδες.

Ακάθαρτος αέρας Ανακυκλωμένος αέρας
13,0 13,5

Επιφυλασσόμεθα για αλλαγές κατασκευής στα πλαίσια της τεχνικής προόδου.

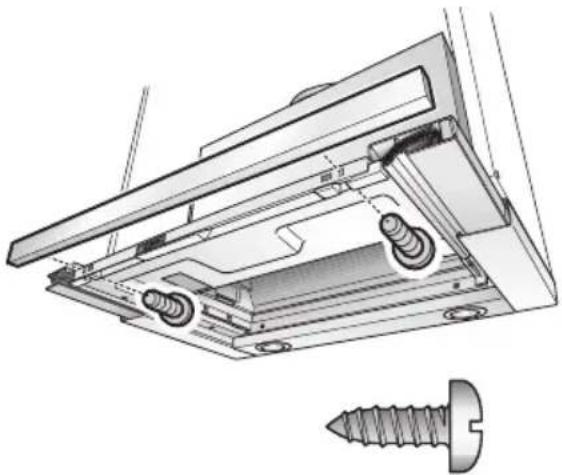

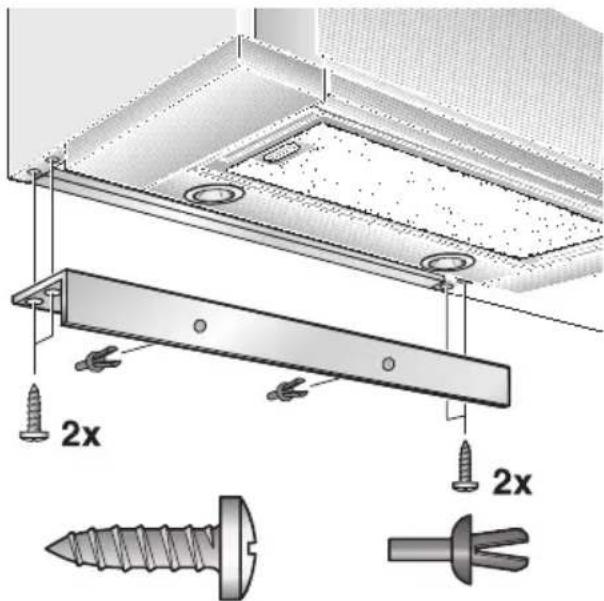

Συναρμολόγηση του πήχη λαβής:

Στη συρόμενη υποδοχή ατμού με φίλτρο πρέπει να τοποθετηθεί ένας πήχης λαβής. Ο πήχης λαβής μπορεί να είναι ένας ξύλινος πήχης που ταιριάζει με τα έπιπλα κουζίνας ή ένας πήχης λαβής που διατίθεται ως ειδικό εξάρτημα (βλ. Ειδικά εξαρτήματα στην τελευταία σελίδα).

1. Χαράξτε με το επισυναπτόμενο χνάρι ③πρία σημεία στερέωσης στον ξύλινο πήχη και ποντάρετέ τα με σουβλί. Αν διανοιχτούν τρύπες με τρυπάνι: φ 2 mm – το πολύ 10 mm βάθος.

1. Ευθυγραμμίστε τον πήχη λαβής και βιδώστε τον στη συσκευή.

Σύνδεση στο δίκτυο του ηλεκτρικού ρεύματος

Ο απορροφητήρας επιτρέπεται να συνδεθεί μόνο σε πρίζα σούκο εγκατεστημένη σύμφωνα με τις προδιαγραφές. Τοποθετήστε την πρίζα σούκο κατά το δυνατόν προσιτή κοντά στον απορροφητήρα.

Η πρίζα σούκο πρέπει να συνδεθεί σε ξεχωριστό κύκλωμα.

Ηλεκτρολογικά χαρακτηριστικά:

Αυτά θα τα βρείτε στην πινακίδα τύπου, αφού αφαιρέσετε το πλαίσιο του φίλτρου - στο εσωτερικό της συσκευής.

⚠️ Σε περίπτωση επισκευών πρέπει γενικά να απομονώνεται η συσκευή από το ρεύμα.

Μήκος του αγωγού σύνδεσης: 1,30 m.

Σε περίπτωση απαιτούμενης μονίμου σύνδεσης:

Ο απορροφητήρας κουζίνας επιτρέπεται να συνδεθεί στο δίκτυο του ηλεκτρικού ρεύματος μόνον από αδειούχο ηλεκτρολόγο που είναι καταχωρημένος στην αρμόδια υπηρεσία παροχής ηλεκτρικού ρεύματος (Δ.Ε.Η.).

Από την πλευρά της εγκατάσης πρέπει να προβλεφθεί μία διάταξη απομόνωσης. Ως διατάξεις απομόνωσης ισχύουν διακόπτες με διάκενο επαφής άνω των 3 mm και διακοπή σε όλους τους πόλους. Σ' αυτές ανήκουν οι διακόπτες LS και οι προστατευτικές διατάξεις.

Αυτός ο απορροφητήρας κουζίνας ανταποκρίνεται στις διατάξεις της ΕΚ περί αντιπαρασιτικών συστημάτων.

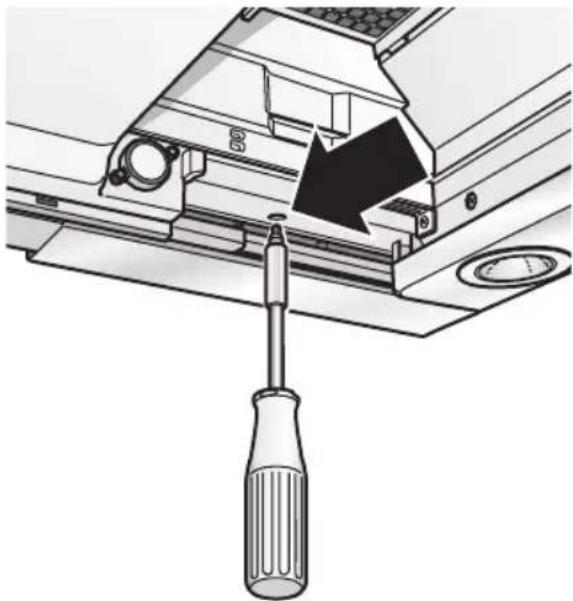

Αφαίρεση από το επάνω ερμάριο

1. Διακόψτε την ηλεκτρική σύνδεση.

2. Λύστε τις σωληνοσυνδέσεις.

3. Αφαιρέστε τα φίλτρα.

4. Λύστε τις βίδες στερέωσης αριστερά και δεξιά, μέχρι να μην κατεβαίνει πλέον άλλο ο απορροφητήρας.

⚠️ Μην ανασηκώνετε τον απορροφητήρα κατά το λύσιμο των βιδών στερέωσης (ξεβίδωμα).

1. Ανασηκώστε λίγο τον απορροφητήρα, μέχρι να ξεκουμπώσουν τα αφτιά στερέωσης και κατεβάστε τη συσκευή προς τα κάτω.

Οι βίδες στερέωσης μπορεί να προεξέχουν. Κατά το ανασήκωμα του απορροφητήρα μην ωθήσετε δια της βίας το συρόμενο φίλτρο προς τα μέσα.

6. Προετοιμασία για την εκ νέου τοποθέτηση:

Βιδώστε τις βίδες στερέωσης αριστερά και δεξιά, μέχρι να στραφούν τ' αφτιά στα πλάγια προς τα έξω.

Notizen

Notes

Notes

Notities

Note

	Z5144X5
	434229
	Aluminium: Z5776A0Metall: Z5776N0
AbsenkrahmenLowering frameDu cadre d'abaissementBefestigingsframeDei telai per l'abbassamentoBastidor para bajar	Z5460X0
