BP 7 Home & Garden - Αντλία νερού Kärcher - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	Kärcher
Μοντέλο	BP 7 Home & Garden
Κατηγορία	Αντλία νερού
Τύπος	Πολυκυψελοειδής αντλία 5 επιπέδων
Τροφοδοσία ρεύματος	230-240 V, 50 Hz, 1200 W
Μέγιστη παροχή	6000 l/h
Μέγιστη πίεση	0,60 MPa (6,0 bar)
Μέγιστο ύψος αναρρόφησης	8 m
Μέγιστο ύψος κατάθλιψης	60 m
Πίεση επανεκκίνησης (αυτόματη λειτουργία)	0,13 MPa (1,3 bar)
Μέγιστο μέγεθος σωματιδίων στο υγρό	1 mm
Βάρος (χωρίς εξαρτήματα)	13,0 kg
Στάθμη ηχητικής πίεσης (LpA)	61 dB(A)
Στάθμη ηχητικής ισχύος (LWA)	76 dB(A)
Υλικό σώματος	Τεχνικό πλαστικό
Σύνδεση αναρρόφησης	G1 (33,3 mm)
Σύνδεση πίεσης	G1 (33,3 mm) με προσαρμογέα 2 οδών
Προστασία από λειτουργία χωρίς νερό	Ναι, αυτόματη διακοπή μετά από 3-4 λεπτά
Τρόπος λειτουργίας	Χειροκίνητος και αυτόματος
Επιτρεπόμενα υγρά	Βιομηχανικό νερό, νερό πηγαδιού, βρόχινο νερό, νερό πισίνας (με δοσομετρημένα πρόσθετα)
Μέγιστη θερμοκρασία υγρού	35 °C
Συντήρηση	Τακτικός καθαρισμός του προφίλτρου
Αντιπαγετική προστασία	Υποχρεωτική πλήρης αποστράγγιση
Εγγύηση	Σύμφωνα με τους όρους του διανομέα (2 χρόνια ανταλλακτικά και εργασία)

Συχνές ερωτήσεις - BP 7 Home & Garden Kärcher

Πώς να εγκαταστήσω την αντλία BP 7 Home & Garden;

Για φορητή εγκατάσταση, συνδέστε έναν εύκαμπτο σωλήνα αναρρόφησης ανθεκτικό στο κενό στην είσοδο G1 και έναν σωλήνα πίεσης στην έξοδο. Για μόνιμη εγκατάσταση, βιδώστε την αντλία σε επίπεδη επιφάνεια αφού βγάλετε και γυρίσετε τα λαστιχένια πόδια. Γεμίστε την αντλία με νερό πριν από την πρώτη χρήση μέσω του σωλήνα πλήρωσης. Χρησιμοποιήστε κατά προτίμηση γνήσια εξαρτήματα Kärcher.

Ποια υγρά μπορώ να χρησιμοποιήσω με αυτή την αντλία;

Τα επιτρεπόμενα υγρά είναι βιομηχανικό νερό, νερό πηγαδιού, νερό πηγής, βρόχινο νερό και νερό πισίνας με δοσομετρημένα πρόσθετα. Η θερμοκρασία του υγρού δεν πρέπει να υπερβαίνει τους 35 °C. Μην χρησιμοποιείτε την αντλία για πόσιμο νερό ή εύφλεκτα υγρά.

Πώς λειτουργεί η αυτόματη λειτουργία;

Στην αυτόματη λειτουργία (διακόπτης στο 'Auto'), η αντλία ξεκινά αυτόματα μόλις η πίεση πέσει κάτω από 0,13 MPa (1,3 bar) κατά τη διάρκεια λήψης νερού. Σταματά μετά από σύντομη καθυστέρηση όταν η παροχή γίνει μικρότερη από περίπου 60 l/h. Αυτή η λειτουργία διατηρεί σταθερή πίεση στο σύστημα.

Τι να κάνω αν η αντλία δεν ξεκινά;

Ελέγξτε πρώτα την ηλεκτρική τροφοδοσία (φις, πρίζα). Βεβαιωθείτε ότι το προφίλτρο δεν είναι βουλωμένο. Αν η αντλία είναι σε αυτόματη λειτουργία, η πίεση στο σύστημα μπορεί να είναι πάνω από 1,3 bar: ανοίξτε μια βρύση για να μειώσετε την πίεση. Ελέγξτε επίσης την ενδεικτική λυχνία LED σφάλματος (πλευρά αναρρόφησης ή πίεσης) για να εντοπίσετε την αιτία.

Γιατί σταματά η αντλία με αναμμένη την ενδεικτική λυχνία 'Σφάλμα πλευράς αναρρόφησης';

Αυτή η λυχνία υποδεικνύει σφάλμα τροφοδοσίας νερού. Ελέγξτε ότι η πηγή νερού (δεξαμενή, πηγάδι) περιέχει αρκετό νερό. Ελέγξτε για διαρροές στις συνδέσεις της πλευράς αναρρόφησης. Καθαρίστε το προφίλτρο και ξεπλύνετε τα υπολείμματα στον σωλήνα πλήρωσης. Εάν το πρόβλημα επιμένει, η αντλία έχει σταματήσει λόγω προστασίας από λειτουργία χωρίς νερό.

Πώς να συντηρήσω την αντλία BP 7 Home & Garden;

Η συσκευή δεν απαιτεί τακτική συντήρηση. Μετά από χρήση με πρόσθετα, ξεπλύνετε την αντλία με καθαρό νερό. Καθαρίζετε περιοδικά το προφίλτρο: ανοίξτε το κάλυμμα του σωλήνα πλήρωσης, αφαιρέστε το προφίλτρο με τη βαλβίδα αντεπιστροφής, καθαρίστε τα κάτω από τρεχούμενο νερό και επανατοποθετήστε. Λιπάνετε τις τσιμούχες μόνο με γνήσιο γράσο Kärcher (6.288-143.0).

Πώς να προστατεύσω την αντλία από τον παγετό;

Πριν από παρατεταμένη αποθήκευση ή σε περίοδο παγετού, αδειάστε εντελώς την αντλία και τα εξαρτήματα. Ανοίξτε τη βρύση στην πλευρά πίεσης για να μειωθεί η πίεση. Ξεβιδώστε το κάλυμμα του σωλήνα πλήρωσης, καθαρίστε το προφίλτρο, στη συνέχεια αναποδογυρίστε την αντλία για να αποστραγγιστεί όλο το νερό. Αποθηκεύστε την σε χώρο προστατευμένο από τον παγετό.

Ποια εξαρτήματα συνιστώνται;

Χρησιμοποιείτε αποκλειστικά γνήσια εξαρτήματα Kärcher: σωλήνα αναρρόφησης με βαλβίδα αντεπιστροφής, πρόσθετο προφίλτρο για αμμώδες νερό, εύκαμπτο σωλήνα αντιστάθμισης πίεσης για μόνιμη εγκατάσταση και δοχείο αντιστάθμισης πίεσης σε περίπτωση διαρροών στο σύστημα. Αυτά τα εξαρτήματα εξασφαλίζουν αξιόπιστη λειτουργία.

Μπορεί η αντλία να τροφοδοτήσει πλυντήριο ρούχων ή αυτόματο ποτιστήρι;

Ναι, ο προσαρμογέας σύνδεσης 2 οδών επιτρέπει την ταυτόχρονη τροφοδοσία δύο συσκευών, όπως πλυντήριο ρούχων και ποτιστήρι. Σε αυτόματη λειτουργία, η αντλία διατηρεί την απαραίτητη πίεση. Φροντίστε να τηρείτε το μέγιστο ύψος κατάθλιψης (60 m) και την παροχή (6000 l/h).

Τι να κάνω αν η αντλία λειτουργεί αλλά δεν μεταφέρει νερό;

Αυτό οφείλεται συχνά σε αέρα μέσα στην αντλία. Ελέγξτε την έναρξη λειτουργίας: η αντλία πρέπει να γεμιστεί με νερό πριν τη χρήση. Βεβαιωθείτε ότι ο σωλήνας αναρρόφησης είναι καλά βυθισμένος και χωρίς διαρροές. Καθαρίστε το προφίλτρο και την περιοχή αναρρόφησης. Βεβαιωθείτε ότι οι συνδέσεις είναι σφιχτές.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BP 7 Home & Garden Kärcher

Περιεχόμενα και ανταλλακτικά 41

Παραδοτέα εξωτερικά 41

Εγγύηση 41

Σωσήματα αφαλείς 41

Περιγραφή συσκευής 41

Θέση λειτουργίας 42

Λειτουργία 43

Μεταφορά 43

Αποθήκευση 43

Φροντίδα και συντήρηση 43

Βοήθεια σε περίπτωση βλάβης 44

Τεχνικά χαρακτηριστικά 45

Διάλυση/Απόρριψη 46

Ενικές υποδείξεις

Πριν από την πρώτη χρήση της συσκευής, διαβάστε αυτές τις οδηγίες χρήσης και τις συνοδευτικές υποδείξεις

ασφάλειας. Στο στοιχείο εφαρμόζεται αυτός ο TIG. Φυλάξτε τα δύο βιδάκια για μεταγενέστερη χρήση στο εσωτερικό του εξαρτήματος.

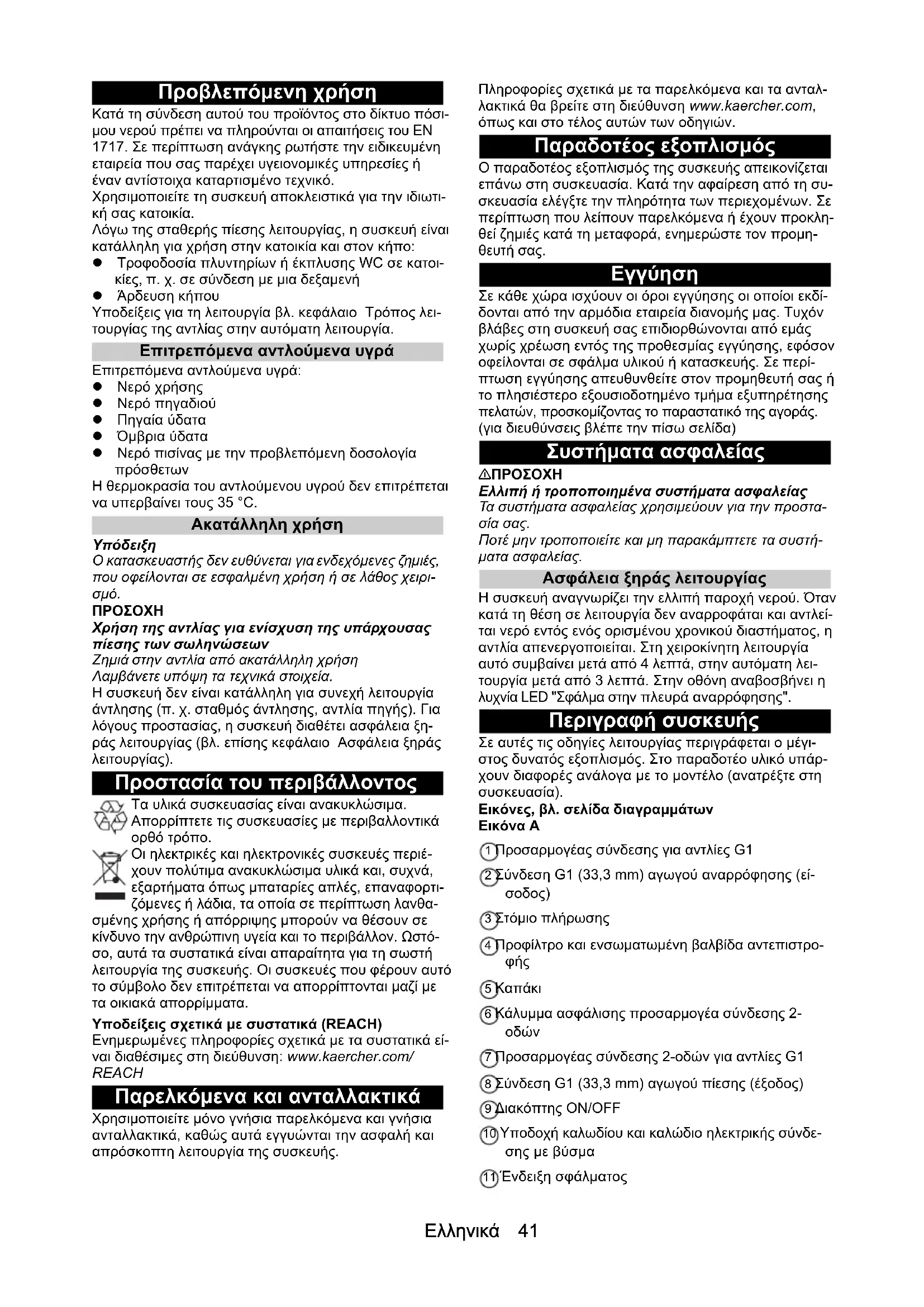

Προβλεπόμενη χρήση

Κατά τη σύνδεση αυτού του προϊόντος στο δίκτυο πόσιμου νερού πρέπει να τηρούνται οι απαιτήσεις του EN 1717. Σε περίπτωση ανάγκης ρωτήστε την ειδικευμένη εταιρεία που παρέχει υγειονομικές υπηρεσίες ή έναν αντιπρόσωπο κατάλληλο τεχνικό.

Χρησιμοποιείτε τη συσκευή αποκλειστικά για την ιδιωτική σας κατοικία.

Λόγω της σταθερής πίεσης λειτουργίας, η συσκευή είναι κατάλληλη για χρήση στην κατοικία και στον κήπο.

Προσωρινή ή εκτεταμένη χρήση ως κατοικία, π.χ. σε σύνδεση με μια δεξαμενή άρδευσης κήπου

Υπόδειξη λειτουργίας: η λειτουργία βλέπε παράγραφο προϊόντος λειτουργίας, εγκαταστήστε αυτόματα τη λειτουργία.

Επιτρεπόμενα αντλούμενα υγρά

Επιτρεπόμενα αντλούμενα υγρά:

Νερό χρήσης - Νερό πηγαδιού - Υγρά ύδατα όμβρια ύδατα Νερό πισίνας με την προβλεπόμενη οξύτητα προσθέτων

Η θερμοκρασία του αντλούμενου υγρού δεν επιτρέπεται να υπερβαίνει τους 35°C

Ακατάλληλη χρήση

Υπόδειξη

Ο κατασκευαστής δεν ευθύνεται για έμμεσες ζημιές, που οφείλονται σε εσφαλμένη χρήση ή σε αφοσύρματη σύνδεση.

ΠΡΟΣΟΧΗ

Χρησιμοποιείται για ενίσχυση της υπάρχουσας πίεσης των οικιακών συσκευών

Ζημιά στην αντλία από ακατάλληλη χρήση

Λαμβάνετε υπόψη τα τεχνικά στοιχεία.

Η συσκευή δεν είναι κατάλληλη για συνεχή λειτουργία αντλίας (π. χ. οικιακός αντλητήρας, αντλία πηγής). Για λόγους προστασίας, η συσκευή διαθέτει ασφάλεια έναντι υπερφόρτωσης (βλ. Κεφάλαιο Ασφάλεια Έναντι Υπερφόρτωσης).

Προστασία του περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα

Απορρίπτετε τις συσκευασίες με περιβαλλοντικά ορθό τρόπο.

Οι ηλεκτρικές και ηλεκτρονικές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά και, συχνά, εξαρτήματα όπως μπαταρίες, επαναφορτιζόμενες μπαταρίες ή λάδια, τα οποία σε περίπτωση λανθασμένης χρήσης ή απόρριψης μπορούν να βλάψουν την ανθρώπινη υγεία και το περιβάλλον. Ωστόσο, τα εξαρτήματα είναι απαραίτητα για τη σωστή λειτουργία της συσκευής. Συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να απορρίπτονται μαζί με τα οικιακά απορρίμματα.

Υποχρεώσεις σχετικά με τα υλικά (REACH)

Ενημερωθείτε για πληροφορίες σχετικά με τα υλικά που χρησιμοποιούνται στη διεύθυνση: www.kaercher.com/REACH

Ανταλλακτικά και εξαρτήματα

Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά και γνήσια εξαρτήματα, καθώς αυτά εγγυώνται την ασφαλή και απροβλημάτιστη λειτουργία της συσκευής.

Πληροφορίες σχετικά με τα ανταλλακτικά και τα εξαρτήματα βρείτε στη διεύθυνση www.kaercher.com, όπως και στο τέλος αυτών των οδηγιών.

Παράδοση συσκευής

Ο παραδότης της συσκευής σημειώνεται επάνω στη συσκευασία. Κατά την παράδοση, ελέγξτε την πληρότητα των περιεχομένων. Σε περίπτωση που λείπουν ανταλλακτικά ή έχουν προκληθεί ζημιές κατά τη μεταφορά, ενημερώστε τον προμηθευτή σας.

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδίδονται από την αρμόδια εταιρεία διανομής μας. Τυχόν βλάβες στη συσκευή σας επιδιορθώνονται από εμάς χωρίς χρέωση εντός της προθεσμίας εγγύησης, εφόσον οφείλονται σε σφάλμα υλικών ή κατασκευής. Σε περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή σας ή το πλησιέστερο εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών, προσκομίζοντας την απόδειξη της αγοράς (για διευθύνσεις βλέπε την πίσω σελίδα).

Συστήματα ασφαλείας

#

Εγκατάσταση των προστατευτικών συστημάτων ασφαλείας

Τα ουσιώματα αυτά αρχικά χρησιμεύουν για την προστασία σας.

Να προστατεύει και να παρακαλεί τα συστήματα ασφαλείας

Ασφάλεια ξηράς λειτουργίας

Η συσκευή αναγνωρίζει την έλλειψη ροής νερού. Όταν κατά τη διάρκεια της λειτουργίας δεν αναρροφάται και αντλείται νερό εντός ενός ορισμένου χρονικού διαστήματος, η αντλία απενεργοποιείται. Στη χειροκίνητη λειτουργία αυτό συμβαίνει μετά από 4 λεπτά, στην αυτόματη λειτουργία μετά από 3 λεπτά. Την έναρξη αναβοσβήνει η λυχνία LED "Σφάλμα στην πλευρά αναρρόφησης".

Περιγραφή συσκευής

Σε αυτές τις οδηγίες λειτουργίας περιγράφεται ο μέγιστος δυνατός εξοπλισμός. Στο παρόν, ο υλικός εξοπλισμός υπάρχουν διαφορές ανάλογα με το μοντέλο (ανατρέξτε στη συσκευασία).

Εικόνες, βλέπε σελίδα διαγραμμάτων Εικόνα Α

① Προσαρμογέας σύνδεσης για αντλία G1 (2) Σύνδεση G1 (33,3 mm) αγωγού αναρρόφησης (είσοδος) ③ Τόπος πλήρωσης ④ Προθερμαντήρας και ενσωματωμένη βαλβίδα αντεπιστροφής ⑤ Καπάκι ⑥ Καθαρισμός προσαρμογέα σύνδεσης 2-οδών ⑦ Προσαρμογέας σύνδεσης 2-οδών για αντλία G1 ⑧ Σύνδεση G1 (33,3 mm) αγωγού πέσης (έξοδος) ⑨ Διακόπτης ON/OFF ⑩ Υποδοχή καλωδίου και καλώδιο ηλεκτρικής σύνδεσης με βύσμα ① Ένδειξη σφάλματος

12 Ένδειξη αντικατάστασης 13 LED «Σφάλμα στην πλευρά αναρρόφησης» 14 LED «Σφάλμα στην πλευρά πέσης» (15) Καλώδιο και καλώδιο 16 Βοήθεια στο άνοιγμα

Θέση σε λειτουργία

Συνδέστε την παροχή νερού με τον εύκαμπτο σωλήνα αναρρόφησης, τα εξαρτήματα και τους συνδέσμους της Karcher. Σε περίπτωση χρήσης άλλων κατασκευαστών ενδέχεται να παρουσιαστούν δυσλειτουργίες κατά την αναρρόφηση του υγρού, ιδιαίτερα δε κατά τη χρήση συστημάτων σύνδεσης με βαλβίδες.

Φόρτιση

Υπόδειξη

Ακόμη και οι πιο μικρές διαρροές μπορεί να οδηγήσουν σε δυσλειτουργίες.

Σε περίπτωση που πρέπει να αντληθεί νερό με άμμο, συνιστούμε τη χρήση ενός πρόσθετου προφίλτρου. Τοποθετήστε το προφίλτρο μεταξύ του εύκαμπτου σωλήνα αναρρόφησης και της αντλίας.

Για πληροφορίες σχετικά με το στόμιο αναρρόφησης και το προφίλτρο βλ. Κεφάλαιο Παρελκόμενα και Ανταλλακτικά.

1. Βιδώστε τον ανθεκτικό σύνδεσμο στη σύνδεση αναρρόφησης ή στη βαλβίδα (είσοδος) και σφίξτε τον με το χέρι.

Εικόνα Β

2. Συνδέστε τον ανθεκτικό σωλήνα στον εύκαμπτο σωλήνα αναρρόφησης.

Σύνδεση αγωγού πίεσης

1. Βιδώστε τη βίδα ανθεκτικού συνδέσμου στη σύνδεση πίεσης της αντλίας (έξοδος) και σφίξτε την με το χέρι.

Εικόνα Γ

Ο βιδωτός αντιστάτης επιτρέπει την ταυτόχρονη λειτουργία 2 συσκευών (π.χ. πλυντήριο και ψεκαστήρας). Μπορεί να τοποθετηθεί έτσι, ώστε είτε και οι δύο έξοδοι να βρίσκονται στο ίδιο ύψος είτε η μία έξοδος να βρίσκεται στο ίδιο ύψος και η άλλη επάνω.

Εικόνα Δ

2. Συνδέστε τον αγωγό πίεσης

1. Σε περίπτωση χρήσης μόνο μίας εξόδου, η έξοδος που δεν χρησιμοποιείται μπορεί να σφραγιστεί με το μονωτικό τμήμα.

ΠΡΟΣΟΧΗ

1. Βγάλτε το καπάκι του στομίου πλήρωσης με το χέρι, ξεβιδώνοντάς το αριστερόστροφα (εν. διάμετρος 8 mm).

2. Γεμίστε την αντλία επάνω από το στόμιο πλήρωσης με νερό έως το περιθώριο.

Εικόνα F

1. Βιώστε το κατάλλη του οποίου η πνοή και ορίστε καλά με το χέρι ή χρησιμοποιώντας ένα στελεχος κατασβηδίου.
2. Εάν υπάρχει, αφαιρέστε τις βαλβίδες διακοπής στον αγωγό μέσης (βλ. Κεφάλαιο Αντικατάστασης και Εκτόνωσης μέσης).

Σταθερή εγκατάσταση

1. Συμβουλευτείτε το εγχειρίδιο οδηγιών και τον αγωγό τήξης (βλ. Κεφάλαιο Ορθής χρήσης). Σε μια σταθερή εγκατάσταση μην χρησιμοποιείτε ταχυσύνδεσμους ή μη βιώσιμες συνδέσεις.

2. Γεμίστε την αντλία (βλ. κεφάλαιο Πλήρωση αντλίας).

Στερέωση αντλίας

Σε μια σταθερή εγκατάσταση, η αντλία μπορεί να βιδωθεί σταθερά επάνω σε μια κατάλληλη επιφάνεια.

1. Τραβήξτε προς τα έξω και περιστρέψτε τα διακόπτες προς τα δύο πλευρές του περιβλήματος. Εικόνα G
2. Τοποθετήστε το αντικείμενο σε ένα περιβάλλον.
3. Βιδώστε σταθερά τα στηρίγματα και κατασκευάστε βίδες επάνω σε μια επίπεδη επιφάνεια.

Αντλία και εκτόνωση πίεσης

Συνιστούμε την τοποθέτηση της αντλίας με σταθερή εγκατάσταση πλευρικά ενός εύκαμπτου ελαστικού, όπως π.χ. έναν εύκαμπτο σωλήνα αντλίας πίεσης (βλ. κεφάλαιο Παραρτήματα και ανταλλακτικά). Αυτό έχει τα εξής πλεονεκτήματα:

• Περισσότερη ευελιξία κατά την τοποθέτηση και τη λειτουργία μέσω του ορίου, καθώς δεν μεταδίδονται κραδασμοί στους αγωγούς στα συστήματα νερού οικιακής χρήσης. Η αντλία ενεργοποιείται συχνότερα σε μικρότερες διαρροές.

Συνιστούμε την τοποθέτηση βαλβίδας διακοπής (ενδεικτικά στο σημείο σύνδεσης) ανάμεσα στην αντλία και τον αγωγό πίεσης για να διευκολύνετε την εκκένωση και την εκτόνωση της πίεσης στο σύστημα. Κατά την εκκένωση της αντλίας, η βαλβίδα διακοπής μπορεί να αποτρέψει την εκροή νερού από τον αγωγό πίεσης.

Εάν παρατηρείται συχνά είσοδος της πίεσης λόγω διαρροών στο οικιακό σύστημα, τότε η αντλία ενεργοποιείται χωρίς ανάγκη νερού. Σε αυτήν την περίπτωση συνιστούμε την εγκατάσταση αντλίας πίεσης (βλ. Κεφάλαιο Παραρτήματα και ανταλλακτικά).

Λειτουργία

Έναρξη λειτουργίας

1. Συνδέστε το φις ρεύματος στην πρίζα. 2. Ενεργοποιήστε τη συσκευή από το διακόπτη ON/OFF.

Εικόνες

Χρησιμοποιήστε τη θέση διακόπτη "I/On" για τη χειροκίνητη λειτουργία. Χρησιμοποιήστε τη θέση διακόπτη "Auto" για την αυτόματη λειτουργία (βλ. επίσης κεφάλαιο Τρόπος λειτουργίας της αντλίας στην αυτόματη λειτουργία).

Υπόδειξη

Μπορείτε να πατήσετε εύκολα το διακόπτη ON/OFF με το πόδι.

1. Στη μέγιστη τιμή του χρόνου αναπροσαρμογής, ανασηκώστε το εύκαμπτο σωλήνα πίεσης 1m.
2. Περιμένετε έως ότου η αντλία αναρροφήσει και αντλήσει το υγρό.

Όταν το προϊόν είναι πολύ μικρό, η ασφάλεια ενεργούς λειτουργίας απενεργοποιείται (βλ. Κεφάλαιο Ασφάλεια ενεργούς λειτουργίας).

Τρόπος λειτουργίας της συσκευής στην αυτόματη λειτουργία

Η αυτόματη λειτουργία, οι οικιακές συσκευές και οι κινητήρες διατηρούν αυτόματα σταθερή την πίεση:

Η αντλία ενεργοποιείται όταν η πίεση πέσει κάτω από 0,13 MPa (1,3 bar). Η αντλία απενεργοποιείται όταν η ροή είναι μικρότερη από 60 l/h. - Όταν ολοκληρωθεί η εντολή, τότε απενεργοποιείται και μένει στο σύστημα. Μετά από ένα μικρό διάστημα ασφαλείας η αντλία εισέρχεται σε κατάσταση αναμονής (λειτουργία Standby).

Βελτιστοποίηση της ροής

Η παραγωγή αυξάνεται τόσο περισσότερο:

• Όσο μικρότερο είναι το ανοικτικό ύψος για την απαιτούμενη διάμετρο του χρησιμοποιούμενου εύκαμπτου σωλήνα, τόσο πιο κοντύτερος είναι ο χρησιμοποιούμενος μηχανισμός ανύψωσης, τόσο μικρότερη είναι η απαιτούμενη ισχύς του κινητήρα που οδηγεί το συνδεδεμένο παρελκόμενο.

Χειροκίνητη λειτουργία

1. Απενεργοποιήστε τη συσκευή από το διακόπτη ON/OFF.
2. Ανοίξτε το φ 1εμμάτιο αντίτυπα Οταν δεν χρησιμοποιείται για πρώτη φορά ή για μεγάλο χρονικό διάστημα, τηρείτε τις προϋποθέσεις (βλ. Κεφάλαιο Φροντίδα και συντήρηση).

Μεταφορά

• Μεταφέρετε τη συσκευή. ΠΡΟΣΟΧΗ

Χαλαρώστε και ευθυγραμμίστε τους σωλήνες στο πάτωμα.

Κίνδυνος πρόκλησης κατά τη διαδικασία συντήρησης της συσκευής προέκτασης και των ευκίνητων ολίσθων. Τοποθετήστε το καλώδιο στο στήριγμα και αφαιρέστε το εφεδρικό καλώδιο. Η συσκευή μεταφέρεται από τη λαβή μεταφοράς.

• Μεταποπάτα ντς ουοκέουν µ ε οξνπάτα.

Καθαρισμός προφίλτρου

Ελέγχετε τακτικά το προφίλτρο για ρύπους και αν χρειαστεί καθαρίστε το.

1. Ανοίξτε και αφαιρέστε το κάτω κάλυμμα του οθονίου πληρώσεως με το χέρι ή χρησιμοποιώντας ένα στέλεχος κατσαβιδιού.
2. Αφαιρέστε το προφίλτρο από την ενσωματωμένη βαλβίδα αντεπιστροφής

Εικόνα Η

1. Αποσυνδέστε τη βαλβίδα αντεπιστροφής από το προφίλτρο.
2. Καθαρίστε το προφίλτρο και τη βαλβίδα αντεπιστροφής σχολαστικά με τρεχούμενο νερό.
3. Αν χρειαστεί, εκτελέστε τα υπολείμματα ρύπων από την αντλία.
4. Ελέγξτε την ελεύθερη κίνηση της βαλβίδας αντεπιστροφής.

ΠΡΟΣΟΧΗ

Χρήση ακατάλληλων Πλυματικών

Βλάβη στα Στεγανωτικά

Χρησιμοποιείτε το υγρό που διατίθεται από το σέρβις Karcher (6.288-143.0).

Χρησιμοποιείτε τα όργανα και τα μέσα προστασίας χωρίς όμως να αποτελούν εμπόδιο.

1. Σε περίπτωση δυσκολίας κίνησης, λιπάνετε τα στεγανοποιητικά. 8. Συνδέστε το προφίλτρο και τη βαλβίδα αντεπιστροφής.
2. Το προφίλτρο πρέπει να τοποθετηθεί στο άνοιγμα πλήρωσης χαμηλής δύναμης. Προσέξτε να είναι σωστή η θέση τοποθέτησης (υποδοχές). Εικόνα I

Βοήθεια σε περίπτωση βλάβης

Η αντλία λειτουργεί, αλλά δεν αναρροφά

Η αυτιά δεν λειτουργεί ή παρουσιάζει χαοτικά κτυπήματα κατά τη διάρκεια της λειτουργίας

Οι βλάβες οφείλονται συχνά σε απλές αιτίες, τις οποίες μπορείτε να αντιμετωπίσετε μόνοι σας με τη βοήθεια του ακόλουθου πίνακα. Σε περίπτωση αμφιβολίας ή σε περίπτωση βλάβης που δεν αναφέρεται εδώ, παρακαλούμε να απευθυνθείτε στο εξουσιοδοτημένο σέρβις. Υπάρχει αέρας στην αντλία. 1. Ελέγξτε την κατάλληλη θέση σε λειτουργία (βλ. κεφάλαιο Θέση σε λειτουργία και έναρξη λειτουργίας). Σωματίδια ρύπων μπλοκάρουν την περιοχή αναρρόφησης. 1. Ανοίξτε το φίλτρο στο άνοιγμα της αντλίας. 2. Καθαρίστε την περιοχή αναρρόφησης. Το προφίλτρο είναι βουλωμένο. 1. Ανοίξτε το φίλτρο στο άνοιγμα της αντλίας. 2. Αφήστε την αντλία να κρυώσει. 3. Καθαρίστε την περιοχή αναρρόφησης. 4. Καθαρίστε το στρογγυλό φίλτρο (βλ. κεφάλαιο Καθαρισμός στρογγυλού φίλτρου). 5. Αφαιρέστε τα υπολείμματα ρύπων στο κάτω μέρος του δοχείου πλήρωσης έξω από την οπή πλήρωσης. 6. Ενεργοποιήστε την αντλία. Ο εύκαμπτος σωλήνας αναρρόφησης ή ο αντάπτορας σύνδεσης δεν είναι σωστά βιδωμένος. 1. Ελέγξτε εάν έχουν τοποθετηθεί σωστά τα στεγανοποιητικά. 2. Σφίξτε με το χέρι τον εύκαμπτο σωλήνα αναρρόφησης και τον αντάπτορα σύνδεσης. Διακοπή παροχής ρεύματος. 1. Ελέγξτε τις ασφάλειες και τις ηλεκτρικές συνδέσεις. Το προφίλτρο είναι βουλωμένο. 1. Καθαρίστε το προφίλτρο (βλ. κεφάλαιο Καθαρισμός προφίλτρου).

1. ΕΤΑΙΡΕΙΑ ΑΥΤΟΚΙΝΗΤΩΝ ΤΗΣ ΕΛΛΑΔΟΣ Α.Ε. Απαγορεύεται η αναπαραγωγή του παρόντος εγγράφου, εν όλω ή εν μέρει, χωρίς την έγγραφη άδεια της εταιρείας.

Η συσκευή διαθέτει αυτόματη λειτουργία και η εσωτερική πίεση είναι μεγαλύτερη από 1,3 bar.

Την αυτόματη λειτουργία η συσκευή δεν λειτουργεί αν η εσωτερική πίεση είναι μικρότερη από 1,3 bar, δηλ. κατά την ενεργοποίηση με πίεση νερού μικρότερης των 13 m.

1. Μειώστε την πίεση στο σύστημα.

Η αντλία ενεργοποιείται αυτόματα, μόλις η πίεση στο σύστημα πέσει κάτω από 1,3 bar.

Διακόπτεται η λειτουργία της αντλίας, η λυχνία LED

"Σφάλμα στην πλευρά αναρρόφησης" ανάβει

Υπάρχει πρόβλημα στην παροχή, δεν αναπτύσσεται πίεση.

1. Ανοίξτε τη βρύση και ελέγξτε τη ροή.
2. Ελέγξε εάν υπάρχει αρκετό νερό στο κοντέινερ αναρρόφησης (π.χ. στη δεξαμενή).
3. Ελέγξτε τις συνδέσεις στην πλευρά αναρρόφησης για διαρροές.
4. Καθαρίστε το προφίλτρο (βλ. κεφάλαιο Καθαρισμός προφίλτρου).
5. Επαναφέρετε τα υπολείμματα του ρύπου κάτω προς το στόμιο πλήρωσης και έως την αναπλήρωση.
6. Ενεργοποιήστε την αντλία. Η ροή είναι πολύ μικρή, παρακαλώ ενεργοποιήστε την αντλία.
7. Ελέγξτε εάν υπάρχει αρκετό νερό στο κοντέινερ αναρρόφησης (π.χ. στη δεξαμενή). 2. Ανοίξτε περισσότερο τη βρύση.

Η ροή αυξάνεται.

Έλεγχος αναρρόφησης, έλεγχος διαρροών και στεγανότητας.

βρύσης. Η αντλία δεν ολοκληρώνει τη λειτουργία αναρρόφησης.

1. Ανοίξτε τη βρύση. 2. Ελέγξτε το σύστημα για διαρροές.

Εάν η διαρροή δεν μπορεί να αντιμετωπιστεί, τοποθετήστε ένα δοχείο εισροής τρίτου. (Βλ. Κεφάλαιο Νερό και αντικατάσταση).

Διακόπτεται η λειτουργία της αντλίας στην αυτόματη λειτουργία, η λυχνία LED "Σφάλμα στην πλευρά πίεσης" ανάβει.

Η αντλία ενεργοποιείται και απενεργοποιείται συχνά λόγω διαρροών.

1. Έλεγξε την πλευρά της βρύσης για διαρροές (π.χ. βρύση που στάζει).

Εάν η διαρροή δεν μπορεί να αντιμετωπιστεί, τοποθετήστε ένα δοχείο εξισορρόπησης πίεσης. (Βλ. Κεφάλαιο Παρελκόμενα και Αναλώσιμα).

1. Ενεργοποιήστε την αντλία.

Η πίεση είναι πολύ χαμηλή ή ανενεργή η αντλία. Η συσκευή δεν λειτουργεί σωστά και ενεργοποιείται και απενεργοποιείται συχνά.

1. Αυξήστε την πίεση στην πλευρά πίεσης.

Για χρήση στον κήπο χρησιμοποιείτε έναν εύκαμπτο σωλήνα κήπου εξαιρετικά υψηλής πίεσης με διάμετρο 3/4" ή 1/2". Σε περίπτωση μόνιμης εγκατάστασης, τοποθετήστε έναν εύκαμπτο σωλήνα ή δοχείο εξισορρόπησης πίεσης (βλ. Κεφάλαιο Παρελκόμενα και Αναλώσιμα).

1. Ενεργοποιήστε την αντλία.

Ακόμα και στη λειτουργία της αντλίας στη χειροκίνητη λειτουργία, η λυχνία LED "Ένδειξη πίεσης" ανάβει.

Η συσκευή λειτουργεί τουλάχιστον 4 ώρες πριν από την ένδειξη στάθμης στην πλευρά πίεσης (π.χ. η βρύση). Η προστασία υπερφόρτωσης απενεργοποιεί τη συσκευή.

1. Αποσυνδέστε το φις από την πρίζα. 2. Ανοίξτε τη βαλβίδα νερού που είναι συνδεδεμένη στην πλευρά πίεσης. Η συσκευή δεν βρίσκεται υπό πίεση.

3. Ενεργοποιήστε την αντλία.

Η ισχύς προστασίας μειώνεται ή είναι πολύ χαμηλή.

Σωματίδια μπορούν να φράξουν την περιοχή αναρρόφησης.

1. Αποσυνδέστε το φις από την πρίζα.
2. Καθαρίστε την περιοχή αναρρόφησης. Το προϊόν είναι λερωμένο.
3. Αποσυνδέστε το φις ρεύματος από την πρίζα.
4. Αφαιρέστε την αντλία για να κρυώσει.
5. Καθαιρέστε την περιοχή αναρρόφησης.
6. Καθαρίστε το προφίλτρο (βλ. κεφάλαιο Καθαρισμός προφίλτρου).
7. Επανατοποθετήστε τα υπολείμματα του φίλτρου κατά μέρος του στομίου πλήρωσης μέσω της οπής πλήρωσης.
8. Ενεργοποιήστε την αντλία. Η υπερβολική αναρρόφηση παρουσιάζει διαρροή.
9. Ελέγξτε την πλευρά αναρρόφησης για διαρροές. Υπέρβαση του μέγιστου ύψους αναρρόφησης ή μη δέσμευση της ποσότητας αναρρόφησης.
10. Τηρήστε το μέγιστο ύψος αναρρόφησης (βλ. κεφάλαιο Τεχνικά χαρακτηριστικά).
11. Εάν είναι απαραίτητο, επιλέξτε διαφορετική διάμετρο εύκαμπτου σωλήνα ή διαφορετικό μήκος εύκαμπτου σωλήνα (βλ. κεφάλαιο Βελτιστοποίηση της παροχής). Η διατομή στην ημέρα τριβής είναι οξεία. 1. Ανοίξτε τελείως τη βαλβίδα της βρύσης. Ο εύκαμπτος σωλήνας στην πλευρά πίεσης έχει διπλωθεί.
12. Διορθώστε το δίπλωμα του εύκαμπτου σωλήνα.

Τεχνικά χαρακτηριστικά

		B & Garden	BP 4 Home & Garden	BP 5 Home & Garden	BP 7 Home & Garden
Hλεκτρική σύνδεση
Τάη δικτύουν V 230-240 230-240 230-240 230-240
Σ u x v o	ó	T	η	T	α
Ονομαστική ισχύς	W	800	950	1000	1200
Στοίχεία ισχύος συσκεύς
Παροχή μέγιση	I/h	3300	3800	6000	6000
Υψος αναρρόφησης (μέγ.)	m	8	8	8	8
Πίεση (μέγ.)	MPa (bar)	0,40 (4,0)	0,45 (4,5)	0,48 (4,8)	0,60 (6,0)
丫ψος ανύψωσης (μέγ.)	m	40	45	48	60
Πίεση επιανεκκίνησης στην αυτόματη λεῖουργία (μέγ.)	MPa (bar)	0,13 (1,3)	0,13 (1,3)	0,13 (1,3)	0,13 (1,3)
Μέγεθος σωματίδιου (μέγ.) του εἰπιρεπόμενου αντλούμενου ηρού	mm	1	1	1	1
Είδος αντλίας		Jet	Στρόβιλος	Πολυφασικό 4-δικό	Πολυφασικό 5-δικό
Τύπος LED σύμφωνα με το EN 60825-1		Katηγορία 1	Katηγορία 1	Katηγορία 1	Katηγορία 1
丫πόδειξη εφαρμούγής
Δρδευση (μέγ.)	m²	500	800	1000	1200
Οικιακή τροφοδοσία (μέγ.)	Ατομα	8	10	12	12
Δρδευση + Αικιακή τροφοδοσία με 4 ἀτομα (μέγ.)	m²	300	600	800	900
Διαστάσεις και βάρη
Βάρος (χωρίς παρελκόμενα)	kg	10,3	10,6	12,5	13,0
Μετρημένες τιμές κατά EN ISO 20361
Στάθμη ηχητικής πίεσης L pA	d	B	(	A	) 6
	d	B	(	A	) 7

Με την επιφύλαξη τεχνικών αλλαγών.

Δήλωση συμμόρφωσης ΕΕ

Με το παρόν δηλώνουμε ότι η προκάτω μηχανή λόγω του σχεδιασμού της και της κατασκευής της, καθώς και στην έκδοση την οποία έχουμε διαθέσει στην αγορά, πληροί τις σχετικές βασικές απαιτήσεις ασφάλειας και υγείας των Οδηγιών ΕΕ. Σε περίπτωση τροποποίησης της μηχανής που δεν έχει συμφωνηθεί με εμάς, αυτή η δήλωση ακυρώνεται.

Προϊόν: ΑΝΤΙΑ

ΤΥΠΟΣ: 1.645-xxx

Σχετικές Οδηγίες ΕΕ

2014/35/ΕΕ

2014/30/ΕΕ

2000/14/ΕΚ

2011/65/ΕΕ

Εφαρμοσμένα εναρμονισμένα πρότυπα

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1977+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3:2013

EN 50581

Εφαρμοσμένη διαδικασία αξιολόγησης συμμόρφωσης

2000/14/ΕΚ: Παράρτημα V

Στάθμη ηχητικής ισχύος dB(A)

BP2G

Μετρημένη: 69

Εγγυημένη: 72

BP3 G, BP3 G Set +, BP3 H&G

Μετρημένη: 73

Εγγυημένη: 76

BP4G

Μετρημένη: 72

Εγγυημένη: 75

BP4 H&G eco

Μετρημένη: 75

Εγγυημένη: 78

BP5 H&G

Μετρημένη: 74

Εγγυημένη: 77

BP7 H&G eco

Μετρημένη: 73

Εγγυημένη: 76

Οι χώροι αυτοί ενεργούν κατά το δοκιμαστικό συμβούλιο.
