Marka	Kärcher
Model	BP 7 Home & Garden
Kategori	Su pompası
Tip	5 kademeli çok kademeli pompa
Elektrik beslemesi	230-240 V, 50 Hz, 1200 W
Maksimum debi	6000 l/saat
Maksimum basınç	0,60 MPa (6,0 bar)
Maksimum emiş yüksekliği	8 m
Maksimum basma yüksekliği	60 m
Yeniden çalıştırma basıncı (otomatik mod)	0,13 MPa (1,3 bar)
Akışkan içindeki maksimum parçacık boyutu	1 mm
Ağırlık (aksesuarsız)	13,0 kg
Ses basıncı seviyesi (LpA)	61 dB(A)
Ses gücü seviyesi (LWA)	76 dB(A)
Gövde malzemesi	Teknik plastik
Emiş bağlantısı	G1 (33,3 mm)
Basınç bağlantısı	G1 (33,3 mm) 2 yollu adaptörle
Kuru çalışma koruması	Evet, 3-4 dk sonra otomatik durma
Çalışma modu	Manuel ve otomatik
İzin verilen sıvılar	Endüstriyel su, kuyu suyu, yağmur suyu, havuz suyu (dozajlanmış katkı maddeleri)
Maksimum sıvı sıcaklığı	35 °C
Bakım	Ön filtrenin düzenli temizliği
Donma koruması	Tam boşaltma zorunludur
Garanti	Bayi koşullarına göre (2 yıl parça ve işçilik)

Sık sorulan sorular - BP 7 Home & Garden Kärcher

BP 7 Home & Garden pompası nasıl kurulur?

Mobil kurulum için, G1 girişine vakuma dayanıklı bir emiş hortumu ve çıkışa bir basınç hortumu bağlayın. Sabit kurulum için, lastik ayakları çıkarıp döndürdükten sonra pompayı düz bir yüzeye vidalayın. İlk kullanımdan önce pompayı doldurma borusu aracılığıyla suyla doldurun. Tercihen orijinal Kärcher aksesuarları kullanın.

Bu pompa ile hangi sıvıları kullanabilirim?

İzin verilen sıvılar endüstriyel su, kuyu suyu, kaynak suyu, yağmur suyu ve dozajlanmış katkı maddeleri içeren havuz suyudur. Sıvı sıcaklığı 35 °C'yi geçmemelidir. Pompayı içme suyu veya yanıcı sıvılar için kullanmayın.

Otomatik mod nasıl çalışır?

Otomatik modda (anahtar 'Auto' konumunda), su çekildiğinde basınç 0,13 MPa'nın (1,3 bar) altına düştüğünde pompa otomatik olarak çalışır. Debi yaklaşık 60 l/sa'nın altına düştüğünde kısa bir gecikmeden sonra durur. Bu mod sistemde sabit bir basınç sağlar.

Pompa çalışmazsa ne yapmalıyım?

Önce elektrik beslemesini kontrol edin (fiş, priz). Ön filtrenin tıkalı olmadığından emin olun. Pompa otomatik moddaysa, sistemdeki basınç 1,3 bar'ın üzerinde olabilir: basıncı düşürmek için bir musluk açın. Ayrıca arıza LED göstergesine (emiş veya basınç tarafı) bakarak nedeni belirleyin.

Pompa neden 'Emiş tarafı arızası' ışığı yanarken duruyor?

Bu ışık su besleme arızasını gösterir. Su kaynağının (sarnıç, kuyu) yeterli su içerdiğini kontrol edin. Emiş tarafındaki bağlantılarda sızıntı olmadığını kontrol edin. Ön filtrenin temizliğini yapın ve doldurma borusundaki kalıntıları durulayın. Sorun devam ederse, pompa kuru çalışma koruması nedeniyle durmuştur.

BP 7 Home & Garden pompası nasıl bakım yapılır?

Cihaz düzenli bakım gerektirmez. Katkı maddeleriyle kullanımdan sonra pompayı temiz suyla durulayın. Ön filtreyi periyodik olarak temizleyin: doldurma borusu kapağını açın, ön filtreyi çek valf ile birlikte çıkarın, akan su altında temizleyin ve yeniden takın. Contaları yalnızca orijinal Kärcher gresiyle (6.288-143.0) yağlayın.

Pompa donmaya karşı nasıl korunur?

Uzun süreli depolama veya donma havalarında pompayı ve aksesuarları tamamen boşaltın. Basıncı düşürmek için basınç tarafındaki musluğu açın. Doldurma borusu kapağını sökün, ön filtreyi temizleyin, ardından tüm suyu boşaltmak için pompayı ters çevirin. Donmayan bir yerde saklayın.

Hangi aksesuarlar önerilir?

Yalnızca orijinal Kärcher aksesuarları kullanın: çek valfli emiş hortumu, kumlu su için ek ön filtre, sabit kurulum için basınç dengeleme hortumu ve sistemde kaçak olması durumunda basınç dengeleme tankı. Bu aksesuarlar güvenilir çalışma sağlar.

Pompa bir çamaşır makinesini veya otomatik sulama sistemini besleyebilir mi?

Evet, 2 yollu bağlantı adaptörü, bir çamaşır makinesi ve bir sulama sistemi gibi iki cihazı aynı anda besleyebilir. Otomatik modda pompa gerekli basıncı sağlar. Maksimum basma yüksekliğine (60 m) ve debiye (6000 l/saat) dikkat edin.

Pompa çalışıyor ancak su taşımıyorsa ne yapmalıyım?

Bu genellikle pompadaki havadan kaynaklanır. Devreye almayı kontrol edin: pompa kullanımdan önce suyla doldurulmalıdır. Emiş hortumunun iyice daldırıldığından ve sızdırmaz olduğundan emin olun. Ön filtreyi ve emiş bölgesini temizleyin. Bağlantıların doğru şekilde sıkıldığından emin olun.

KULLANIM KILAVUZU BP 7 Home & Garden Kärcher

Amaca uygun kullanım. 46

Çevre koruma. 47

Aksesuarlar ve yedek parçalar. 47

Teslimat kapsamı 47

Garanti 47

Güvenlik tertibatları 47

Cihaz açıklaması 47

İşletime alma 47

İşletme 48

Taşıma 49

Depolama. 49

Bakım ve onarım 49

Arızalarda yardım. 49

Teknik bilgiler 50

AB Uygunluk Beyanı 51

Genel uyarılar

Cihazını ilk defa kullanmadan önce orijinal işletim kılavuzunu ve ekli güvenlik bilgilerini okuyun. Buna göre davranın.

Her iki kılavuzu daha sonra kullanmak için ve sizden sonraki kullanıcı için saklayın.

Amaca uygun kullanım

Bu ürünün içme suyu şebekesine bağlanması halinde, EN 1717 gereksinimlerinin dikkate alınması gerekir. Gerektiğinde şebeke suyu tedarikçinize veya ilgili eğitimi almış uzmanlara danışın.

Cihazı sadece evde kullanın.

Sabit çalışma basıncı ile cihaz, ev ve bahçelerde kullanıma uygundur:

Evdeki çamaşır makinelerinin veya sifonların beslenmesi için örneğin bir sarnıçla birlikte kullanılmalıdır - Bahçe sulama. Çalışmaya yönelik bilgiler için bakınız bölüm Pompanın otomatik işletimde çalışma şekli.

İzin verilen pompalama sıvıları

İzin verilen pompalama sıvıları:

Kullanma suyu, kuyu suyu, kaynak suyu, yağmur suyu, katkıların amacına uygun dozajında yüzme havuzu suyu

Beslenen sıvı sıcaklığı 35°C'yi aşmamalıdır.

Amaca uygun olmayan kullanım

Not

Üretici, amaca uygun olmayan veya yanlış kullanımı sonucu oluşan olası hasarlardan sorumlu değildir.

DİKKAT

Mevcut tesisat basıncının artırılması için pompa kullanılması

Yanlış kullanıma bağlı olarak pompada zarar meydana gelebilir

Teknik verileri dikkate alın.

Bu cihaz kesintisiz pompa işletimi (ör. kalıcı tertibat, fıskiye pompası) için uygun değildir. Koruma için cihaz, bir kuru çalışma emniyeti ile donatılmıştır (ayrıca bakınız bölüm Kuru çalışma emniyeti).

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden tasfiye edin.

Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanlış imha edilmesi durumunda insan sağlığı ve çevre için potansiyel tehlike teşkil

edebilecek piller, aküler veya yağlar içerebilir. Ancak cihazın usulüne uygun şekilde çalıştırılması için bu parçalar gereklidir. Bu sembol ile işaretlenen cihazlar evsel atık ile birlikte imha edilmemelidir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres: www.kaercher.com/REACH

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız çalışmasını sağlar.

Aksesuar ve yedek parçalara ilişkin bilgiler, www.kaercher.com internet sitesinde veya bu talimatın sonunda bulunmaktadır.

Teslimat kapsamı

Cihazınızın teslimat kapsamı ambalaj üzerinde gösterilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol edin. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti durumunda satış fişi ile satıcıya veya yetkili servise başvurun. (Adres için Bkz. Arka sayfa)

Güvenlik tertibatları

TEDBİR

Eksik veya kusurlu güvenlik tertibatları

Emniyet düzenleri sizin emniyetiniz içindir.

Emniyet düzenlerini asla değiştirmeyin veya baypas etmeyin.

Kuru çalışma emniyeti

Cihaz su beslemesinin olmadığını tespit eder. İşletmeye alma sırasında belirli bir süre içerisinde su emişi ve beslemesi gerçekleşmediğinde pompa kapatılır. Bu kapama işlemi, manuel işletimde 4 dakika, otomatik işletimde ise 3 dakika sonra gerçekleşir. Ekranda "Emme tarafında hata" LED'i yanar.

Cihaz açıklaması

Bu kullanım kılavuzunda maksimum donanım açıklanmaktadır. Modele göre teslimatın içeriğinde farklılıklar olabilir (bk. ambalaj).

Resimler için grafik sayfasına bakın Şekil A

①S1 pompalar için bağlantı adaptörü ②Bağlantı G1 (33,3 mm), emme hattı (giriş) ③Doldurma ağzı ④Ön filtreye entegre edilmiş çekvalf ⑤Kapak

⑥ Kilitleme kapağı, 2 yollu bağlantı adaptörü ⑦G1 pompalar için 2 yollu bağlantı adaptörü ⑧Bağlantı G1 (33,3 mm), basınç hattı (çıkış) ⑨AÇMA/KAPATMA şalteri ⑩Kablo sarma yeri ve fişli şebeke bağlantı kablosu ⑪Hata göstergesi ⑫Lastik ayaklar ⑬LED "Emme tarafında hata" ⑭LED "Basınç tarafında hata" ⑮Kablo klipsi ⑯Açma yardımı

İşletime alma

Sadece orijinal Kärcher vakum hortumları, filtre bileşenleri ve hortum bağlantıları kullanmanızı öneririz. Başka üreticilerin yapı parçaları kullanıldığında, özellikle bağlantı sistemleri kullanıldığında, besleme sıvısının emilmesi sırasında hatalı fonksiyonlar meydana gelebilir.

Taşınabilir kullanım

Not

Çok az miktarda sızıntı bile hatalı fonksiyonlara neden olabilir.

Vakum hortumunun bağlanması

Not

Geri akış önleyicisine sahip bir vakum hortumunun kullanılmasını öneririz. Geri akış önleyicisi, yeniden emme süresini kısaltır, çünkü su alımı sonrasında vakum hortumunun boşalmasını engeller. Geri akış önleyicisini doğrudan pompanın çıkışına monte etmeyin.

Not

İletilen sıvıda kum olması söz konusuysa, ek bir ön filtre kullanılmasını öneririz. Ön filtreyi, vakum hortumu ile pompa arasına monte edin.

Geri akış önleyicisi ve ön filtreye yönelik bilgiler için bakınız bölüm Aksesuarlar ve yedek parçalar.

1. Bağlantı adaptörünü, pompanın vakum bağlantısına (girişe) vidalayın ve elle sıkıştırın.

Şekil B

1. Vakuma karşı dayanıklı bir vakum hortumu bağlayın.

Basınç hattını bağlanması

1. 2 yollu bağlantı adaptörünü, pompanın basınç bağlantısına (çıkışa) vidalayın ve elle sıkıştırın.

Şekil C

2 yollu bağlantı adaptörü, 2 cihazın eş zamanlı olarak işletilmesini mümkün kılar (ör. çamaşır makinesi ve yağmurlayıcı). Ya iki çıkış yanda ya da bir çıkış yanda ve bir çıkış üstte kullanılabilecek şekilde monte edilebilir.

Şekil D

1. Basınç hattını bağlayın.
2. Sadece bir çıkış kullanıldığında, gerekli olmayan çıkışı ekteki başlıkla kapatın.

Pompanın doldurulması

1. Doldurma rakorundaki kapağı elle veya bir tornavida şaftı yardımıyla (maks. 8 mm çap) sökün.
2. Pompayı doldurma rakorundan kenara gelinceye kadar suyla doldurun.

Şekil F

1. Kapağı doldurma rakoruna vidalayın ve elle veya bir tornavida şaftı yardımıyla sıkıştırın.
2. Mevcut olduğunda, basınç hattındaki kapama vanasını açın (bakınız bölüm Basınç dengeleme ve basınç boşaltımı).

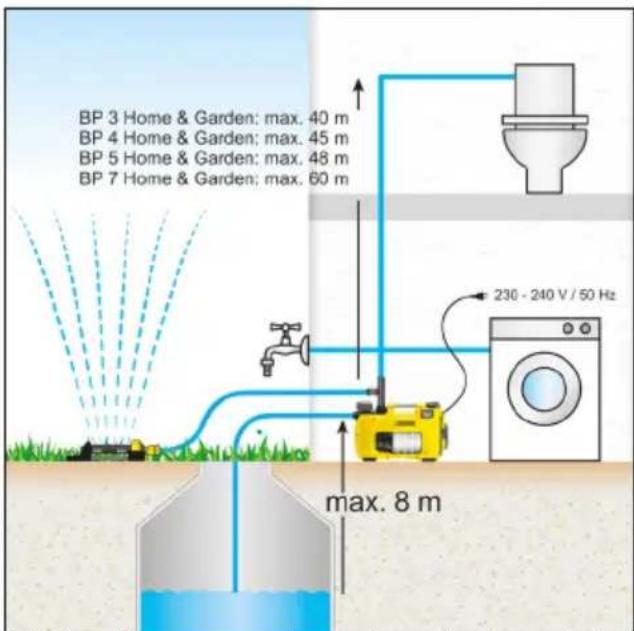

Sabit kurulum

1. Vakum hortumunu ve basınç hattını bağlayın (bkz. bölüm Taşınabilir kullanım). Sabit kurulumda hızlı bağlantılar değil, vidalı bağlantılar kullanın.
2. Pompayı doldurun (bkz. bölüm Pompanın doldurulması).

Pompanın sabitlenmesi

Sabit kurulumda pompa, uygun bir yüzey üzerine sabitlenecek şekilde vidalanabilir.

1. Gövdenin iki tarafındaki lastik ayakları çıkarın ve döndürün.

Şekil G

1. Lastik ayakları gövdenin içerisine yerleştirin.
2. Pompayı uygun civatalarla düz bir yüzeye vidalayın.

Basınç dengeleme ve basınç boşaltımı

Sabit kurulumda basınç tarafında, esnek bir basınç dengeleme hortumu gibi esnek bir bileşen (bkz. bölüm Aksesuarlar ve yedek parçalar) monte edilmesini öneririz. Bunun avantajları şunlardır:

• Kurulum ve işletmeye almada daha fazla esneklik
• Evin su tesisatındaki borulara titreşim aktarılmayacağından, seste azalma sağlanır. Küçük kaçaklarda pompa daha nadir çalışır.

Sistemin boşaltılmasının ve basınç boşaltımının kolaylaşması için pompa ile basınç hattı arasına bir kapama vanasının (teslimatın içeriğinde mevcut değildir) monte edilmesini öneririz. Pompa tahliye edildiğinde, kapama vanası kapatılarak suyun basınç hattından akması engellenir.

Ev sistemindeki kaçaklar nedeniyle basınç düşüşlerinde artış yaşandığında, pompa su almadan devreye girer.

Böyle bir durumda bir basınç dengeleme haznesi (bkz. bölüm Aksesuarlar ve yedek parçalar) monte edilmesini öneririz.

İşletme

İşletme

1. Şebeke fişini prize takın.
2. Cihazı AÇMA/KAPAMA şalteri ile çalıştırın.

Şekil E

• Manuel işletim için "I/On" şalter konumunu kullanın.
• Otomatik işletim için "Auto" şalter konumunu kullanın (ayrıca bakınız bölüm Pompanın otomatik işletimde çalışma şekli).

Not

AÇMA/KAPAMA şalterine rahat bir şekilde ayakla basılabilir.

1. Emiş süresini kısaltmak için basınç hortumunu yaklaşık 1 m kaldırın.
2. Pompa, emme ve eşit miktarda besleme yapana kadar bekleyin.

Su beslemesi düşük olduğunda kuru çalışma emniyeti cihazı durdurabilir (bakınız bölüm Kuru çalışma emniyeti).

Pompanın otomatik işletimde çalışma şekli

Otomatik işletimde ev ve bahçe pompaları basıncı otomatik olarak sabit tutar:

Su alındığında ve basınç yaklaşık 0,13 MPa (1,3 bar) altına düştüğünde pompa çalışır. - Debi yaklaşık 60 l/s değerinden fazla olduğu müddetçe pompa çalışmaya devam eder. - Su alımı sonlandırıldığında, sistemde yeniden basınç oluşturulur. Kısa bir ilave çalışma süresinin ardından pompa çalışmaya hazır moduna (bekleme moduna) geçer.

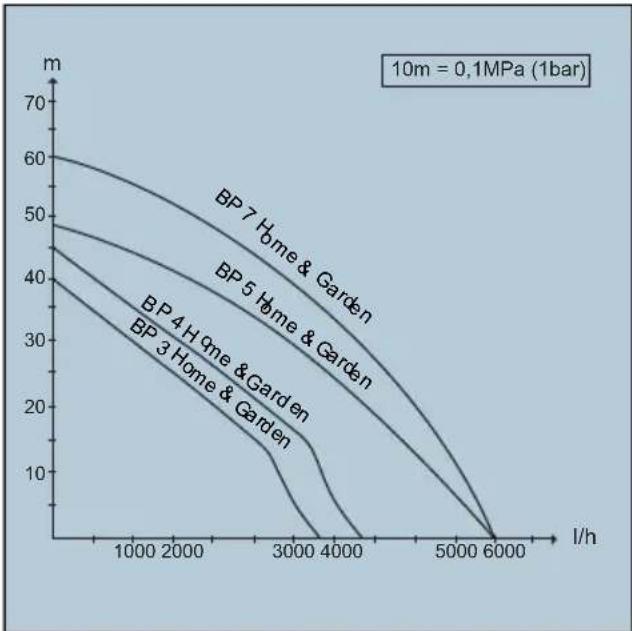

Pompalama miktarının optimizasyonu

Aşağıdaki durumlarda pompalama miktarı daha büyük olur:

Pompalama yüksekliği düşük olursa, kullanılan hortumun çapı ne kadar büyük olursa, kullanılan hortum ne kadar kısa olursa, bağlı aksesuarlar ne kadar az basınç kaybına yol açarsa.

İşletmenin bitirilmesi

1. Cihazı AÇMA/KAPAMA şalteri üzerinden kapatın.
2. Şebeke fişini prizden çekin.

Cihaz uzun süre sonra ilk kez çalıştırılacaksa, ek uyarılara dikkat edilmelidir (bakınız bölüm Bakım ve onarım).

Taşıma

Cihazı taşıyın.

TEDBİR

Zemin üzerinde sabitlenmemiş şekilde duran kablolar ve hortumlar

Takılma tehlikesi

Taşınabilir işletim sırasında cihazın yerde sürüklenmesi halinde kablo ve hortumlara dikkat edin.

Kabloyu kablo tutucusuna sarın ve kablo klipsiyle tutturun.

Cihazı taşıma kulpundan kaldırın ve taşıyın.

Cihazı araç içinde taşıyın.

Cihazı kaymaya ve devrilmeye karşı emniyete alın.

Depolama

DİKKAT

Don tehlikesi

Tamamen boşaltılmamış cihazlar don nedeniyle tahrip edilebilir.

Cihazı ve aksesuarları tamamen boşaltın.

Cihazı dona karşı koruyun.

1. Basınç tarafına bağlı olan su alımını (ör. su musluğunu) inceleyin. Cihaz basınçsızdır.
2. Hortumları boşaltın.
3. Vakum hattı ve basınç hattını çıkarın.
4. Doldurma rakorunun kapağını elle veya bir tornavida sapı yardımıyla açın ve çıkartın.
5. Ön filtreyi temizleyin (bkz. bölüm "Ön filtrenin temizlenmesi").
6. Pompayı çevirin ve doldurma rakoru üzerinden tamamen boşaltın.
7. Ön filtreyi monte edin.
8. Kapağı monte edin.
9. Pompayı dondan korunan bir yerde muhafaza edin.

Bakım ve onarım

Cihaz bakım gerektirmemektedir, yani düzenli bakım çalışmalarının yapılması gerekli değildir.

Basınç boşaltımı

1. Basınç boşaltımına yönelik basınç valflerini açın ve kapatın.

Sistem basınçsızdır.

Pompanın yıkanması

1. Katkılı su beslendiğinde, pompayı her kullanımdan sonra temiz suyla yıkayın.

Ön filtrenin temizlenmesi

Ön filtreyi kirlere karşı kontrol edin ve gerektiğinde temizleyin.

1. Doldurma rakorunun kapağını elle veya bir tornavida sapı yardımıyla açın ve çıkartın.
2. Entegre çekvalf ile birlikte ön filtreyi çıkartın. Şekil H
3. Çekvalfi ön filtreden ayırın.
4. Ön filtreyi ve çekvalfi bol suyla iyice temizleyin.
5. Gerektiğinde pompadaki kir artıklarını yıkayarak temizleyin.
6. Çekvalfin rahat hareket edip etmediğini kontrol edin. DİKKAT

Uygun olmayan yağlama maddesi kullanımı

Contalar zarar görebilir

Kärcher servisi üzerinden temin edilebilen gresi kullanın (6.288-143.0).

Contalar için sadece mineral yağ içermeyen gres kullanın.

1. Zorlanmalarda contaları gresle yağlayın.
2. Ön filtreyi ve çekvalfi birleştirin.
3. Ön filtreyi güç kullanmadan doldurma rakoruna yerleştirin. Bu sırada doğan montaj pozisyonuna (girintiler) dikkat edin.

Şekil I

Arızalarda yardım

Arızaların sebepleri çoğu zaman aşağıdaki genel bakış yardımıyla kendiniz giderebileceğiniz kadar basittir. Kararsızlık durumunda veya burada adı geçmeyen arızalarda lütfen yetkili müşteri hizmetlerine başvurun.

Pompa çalışıyor ama pompalamıyor

Pompada hava var.

1. Doğru işletmeye almayı kontrol edin (bakınız bölümü İşletmeye Alma ve İşletmeye Başlama). Kir partikülleri emiş alanını bloke eder.
2. Şebeke fişini prizden çekin.
3. Emiş alanını temizleyin. Ön filtre kirlenmiş.
4. Şebeke fişini prizden çekin.
5. Pompanın soğumasını bekleyin.
6. Emiş alanını temizleyin.
7. Ön filtreyi temizleyin (bakınız bölüm Ön Filtrenin Temizlenmesi).
8. Doldurma rakoru tabanındaki kir artıklarını doldurma ağzı üzerinden boşaltın.
9. Pompayı çalıştırın. Emiş hortumu veya bağlantı adaptörü doğru vidalanmamış.
10. Contaların doğru takılıp takılmadığını kontrol edin.
11. Emiş hortumunu ve bağlantı adaptörünü elle sıkın.

Pompa çalışmıyor veya işletim sırasında aniden duruyor

Akim beslemesi kesilmistir.

1. Sigortalari ve elektrik baglantilarini kontrol edin. Ön filtre kirlenmis.
2. On filtreyi temizleyin (bakiniz bölüm Ön filtrenin temizlenmesi).
3. Doldurma rakoru tabanindaki kir artiklarini doldurma agzi uzerinden bosaltin.

Pompa otomatik isletimde bulunuyor ve sistemdeki basinc 1,3 bar uzerinde.

Otomatik isletimde 1,3 bardan daha fazla bir iç basınç olduğunda, yani pompa üzerinde 13 metreden daha fazla bir su sütunu bulunduğunda cihaz çalışmaz.

1. Sistemdeki basinci düşürün. Sistemdeki basınç 1,3 barın altına düştüğünde pompa otomatik olarak devreye girer.

Pompa duruyor, "Emme tarafında hata" LED'i yanıyor.

Debide sorun var, basınç oluşturulamıyor.

1. Şebeke fişini prizden çekin.
2. Vakum kabında (ör. sarnıç) yeterli su olup olmadığını kontrol edin.
3. Emme tarafındaki bağlantıları sızıntı açısından kontrol edin.
4. Ön filtreyi temizleyin (bakınız bölüm Ön filtrenin temizlenmesi).
5. Doldurma rakoru tabanındaki kir artıklarını doldurma ağzı üzerinden boşaltın.
6. Pompayı çalıştırın. Debi çok düşük, kuru çalışma emniyeti pompayı kapattı.
7. Vakum kabında (emme tarafı) yeterli su olup olmadığını kontrol edin.
8. Su musluğunu yeniden açın. Debi artırılır.

Bir tıkanıklık veya kapalı su musluğu nedeniyle emişte hata. Pompa emme modunu sonlandırmıyor.

1. Su musluğunu açın.
2. Sistemi sızdırmazlık açısından kontrol edin. Kaçak giderilemediğinde, bir basınç dengeleme haznesi monte edin (bkz. bölüm Aksesuarlar ve yedek parçalar).

Pompa otomatik işletimde duruyor, "Basınç tarafında hata" LED'i yanıyor.

Pompa, kaçaklar nedeniyle sıklıkla çalışıp kapanıyor.

1. Basınç tarafını tıkanıklıklar (ör. su musluğunda damlama) açısından kontrol edin.

Kaçak giderilemediğinde, bir basınç dengeleme haznesi monte edin (bkz. bölüm Aksesuarlar ve yedek parçalar).

1. Pompayı çalıştırın.

Basınç, pompa kapandıktan sonra çok düşük. Cihaz hemen yeniden çalışıyor ve sıklıkla açılıp kapanıyor.

1. Basınç tarafındaki basıncı artırın.
2. Bahçedeki kullanımda, 3/4" çapında en az 5 m uzunluğunda olan veya 1/2" çapında en az 15 m olan bir bahçe hortumu kullanın.
3. Sabit kurulumda, bir basınç dengeleme hortumu veya basınç dengeleme haznesi (bkz. bölüm Aksesuarlar ve yedek parçalar) monte edin.
4. Pompayı çalıştırın.

Pompa manuel işletimde duruyor, "Basınç tarafında hata" LED'i yanıyor

Basınç tarafındaki çıkış (ör. su musluğu) kapalı olmasına karşın, pompa en az 4 dakika çalışıyor. Aşırı ısınma koruyucusu cihazı kapatıyor.

1. Şebeke fişini prizden çekin.
2. Basınç tarafına bağlı olan su alımını açın. Cihaz basınçsız kalır.
3. Pompayı çalıştırın.

Pompalama gücü düşüyor veya çok düşük. Kir partikülleri emiş alanını bloke eder.

1. Şebeke fişini prizden çekin.
2. Emiş alanını temizleyin.

1. Şebeke fişini prizden çekin.
2. Pompanın soğumasını bekleyin.
3. Emiş alanını temizleyin.
4. Ön filtreyi temizleyin (bkz. bölüm Ön filtrenin temizlenmesi).
5. Doldurma rakoru tabanındaki kir artıklarını doldurma ağzı üzerinden boşaltın.
6. Pompayı çalıştırın.

Emme tarafı sızdırıyor.

1. Emme tarafını sızdırmaya karşı kontrol edin.

Maksimum pompalama yüksekliği aşıldı veya pompalama miktarı uygun hale getirilmedi.

1. Maksimum pompalama yüksekliğine dikkat edin (bkz. bölüm Teknik bilgiler).
2. Gerekirse farklı bir hortum çapı veya farklı bir hortum uzunluğu seçin (bkz. bölüm Pompalama miktarının optimizasyonu).

Basınç tarafındaki enine kesit daralmış.

1. Valfi veya bilyalı valfi tamamen açın. Basınç tarafındaki hortum bükülmüş.
2. Hortumdaki bükülme yerlerini düzeltin.

Teknik bilgiler

		B & Garden	BP 4 Home & Garden	BP 5 Home & Garden	BP 7 Home & Garden
Elektrik böglantı
Şebeke gerilimi V 230-240 230-240 230-240 230-240
Şebeke frekansı	Hz	50	50	50	50
Nominal güç	W	800	950	1000	1200
Cihaz performans verileri
Maksimum pompalama miktarı	I/h	3300	3800	6000	6000
Emme yükbekleri (maks.)	m	8	8	8	8
Basınç (maks.)	MPa (bar)	0,40 (4,0)	0,45 (4,5)	0,48 (4,8)	0,60 (6,0)
Pompalamaya yükbekleri (maks.)	m	40	45	48	60
Otomatik modda tekrar devreye girme basınci (maks.)	MPa (bar)	0,13 (1,3)	0,13 (1,3)	0,13 (1,3)	0,13 (1,3)
Pompalanmasınia izin verilen sivismarı partikel büyük)--yükbalık (maks.)	mm	1	1	1	1
Pompa tipi		Jet	Jet	Multistage 4 kademeli	Multistage 5 kademeli
EN 60825-1 uyarıncı LED tipi		Sınif 1	Sınif 1	Sınif 1	Sınif 1
Uygulama bilgileri
Sulama (maks.)	m2	500	800	1000	1200
Bina suyu beslemesi (maks.)	Kişi sayisi	8	10	12	12
Sulama + Bina suyu beslemesi, 4 kişilik (maks.) m2		300	600	800	900
Boyutlar ve ağırkıclar
Ağırkık (aksesuarlar hariç)	kg	10,3	10,6	12,5	13,0
EN ISO 20361 uyarınca tespit edilendehyerl
Ses basınç seviyesi LpA	d	B	( A)		6
	d	B	( A)		7

Teknik değişiklik hakkı saklıdır.

AB Uygunluk Beyanı

İşbu belgeyle, aşağıda adı geçen makinenin mevcut tasarımı yapılarak ve tarafımızdan piyasaya sürülen modeliyle AB direktifinin ilgili temel güvenlik ve sağlık yükümlülüklerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik durumunda, bu açıklama geçerliliğini kaybeder.

Ürün: Pompa

Tip: 1.645-xxx

İlgili AB direktifleri

2014/35/AB

2014/30/AB

2000/14/EG

2011/65/AT

Uygulanan uyumlaştırılmış normlar

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1977+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 50581

Uygulanan uygunluk değerlendirme yöntemi

2000/14/AT: Ek V

Ses gücü seviyesi dB(A)

BP2G

Ölçülen: 69

Garanti edilen: 72

BP3 G, BP3 G Set +, BP3 H&G

Ölçülen: 73

Garanti edilen: 76

BP4G

Ölçülen: 72

Garanti edilen: 75

BP4 H&G eco

Ölçülen: 75

Garanti edilen: 78

BP5 H&G

Ölçülen: 74

Garanti edilen: 77

BP7 H&G eco

Ölçülen: 73

Garanti edilen: 76

Aşağıda imzası olan, yönetim kurulu adına ve yönetim yetkisine sahip olarak hareket eder.

H. Jenner

Dokümantasyon yetkilisi: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Str. 28 - 40

71364 Winnenden (Almanya)

Tel.: [phone]
