ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ALAN8001 S EURO MIDLAND

Σύνδεση Πομποδέκτη 2

Θορύβος Κινητήρα 2

Kεραία.... 2

Συντονισμός της Κεραίας για αποφυγή στασίμων (SWR)...... 3

Εξωτερικό Μεγάφωνο...... 4

ΛΕΙΤΟΥΡΓΙΕΣ 4

Χειρισμός & Ενδείξεις 4

Μπροστινό Μέρος......4

Πίσω Μέρος......6

Μικρόφωνο (Ρ.Τ.Τ.) 6

Διαδικασία Λειτουργίας για Λήψη 6

Διαδικασία Λειτουργίας για Εκπομπή 7

Roger Beep 7

Εναλλακτικά μικρόφωνα και Εγκατάσταση 7

Χαρακτηριστικά......11

ΕΓΚΑΤΑΣΤΑΣΗ

ΘΕΣΗ ΤΟΠΟΘΕΤΗΣΗΣ

Καθορίστε την θέση του πομποδέκτη και την βάση του μικροφώνου πριν την εγκατάσταση.Επιλέξτε μία θέση που είναι κατάλληλη για την εγκατάσταση και δεν επηρεάζει τον οδηγό ή τους επιβάτες μέσα στο όχημα. Στα αυτοκίνητα, ο πομποδέκτης σύνηθως τοποθετείται κάτω από το ταμπλό, με την βάση του μικροφώνου δίπλα του.

ΣΥΝΔΕΣΗ ΠΟΜΠΟΔΕΚΤΗ

Ο πομπόδέκτης συνοδεύεται με μια βάση στήριξης. Όταν τοποθετήσετε την βάση και τον πομποδέκτη στο αυτοκίνητο, βεβαιωθείτε ότι δεν έχει κάποιο μηχανολογικό πρόβλημα. Επίσης εξασφαλίστε μία καλή ηλεκτρολογική σύνδεση το σασί του οχήματος. τοποθετήσετε τον πομποδέκτη κάνετε τα ακόλουθα:

1. Αφού επιλέξετε την πιο βολική θέση στο όχημά σας, κρατήστε τον πομπόδεκτη με την βάση στήριξης στην ακριβή θέση που έχετε επιλέξει. Εαν τίποτα δεν παρεμβάλλεται στην εγκατάσταση της βάσης στην επιθυμητή θέση, αφαιρέστε τις βίδες της βάσης. Πριν ανοίξετε τις τρύπες, βεβαιωθείτε ότι τίποτα δεν εμποδίζει την εγκατάσταση της βάσης με τις βίδες.
2. Συνδέστε το καλώδιο της κεραίας με το βύσμα της υποδοχής στο πίσω πομποδέκτη.Οι περισσότερες CB κεραίες έχουν βύσμα τύπου PL 259 που συμβατό.
3. Συνδέστε το κόκκινο καλώδιο τροφοδοσίας με την ασφάλεια στα +13.8 Vdc. Αυτό το καλώδιο βρίσκεται στο πίσω μέρος του πομποδέκτη. Για εγκατάσταση του πομποδέκτη σε αυτοκίνητο, τα +13.8 Vdc σύνηθως παρέχονται την μίζα (1η σκάλα). Αυτό αποτρέπει να μένει σε λειτουργία ο πομποδέκτης κατά λάθος όταν ο οδηγός εγκαταυτοκίνητο, και επίσης επιτρέπει να δουλεύει ο πομποδέκτης χωρίς να είναι η μηχανή σε λειτουργία.Εντοπίστε την παροχή της μίζας ακολουθώντας το καλώδιο τροφοδοσίας του radioφώνου.
4. Συνδέστε το μαύρο καλώδιο της τροφοδοσίας. Μπορεί να συνδεθεί στο αυτοκινήτου. Οποιοδήποτε βολικό σημείο με καλή αγώγιμη επαφή (να αφαιρεθεί το χρώμα) μπορεί να χρησιμοποιηθεί.
5. Τοποθετήστε την βάση του μικροφώνου στην δεξιά πλευρά του πομποδέκτη ή κοντά του, χρησιμοποιώντας τις δύο βίδες (περιλαμβάνονται στην συσκευασία). Ότο εγκατασταθεί σε αυτοκίνητο, τοποθετήστε την βάση κάτω από το ταμπλώ ώσμικρόφωνο να είναι εύκολα προσβάσιμο.

ΘΟΡΥΒΟΣ ΚΙΝΗΤΗΡΑ

Η χρήση του δέκτη με χαμηλά επίπεδα έντασης φωνής, συνήθως περιορίζεται από την παρουσία ηλεκτρικών θορύβων. Η κύρια πηγή θορύβου σε τοποθέτησεις αυτοκινήτων προέρχεται από την μηχανή τους. Ο πομποδέκτης απαιτεί λίγο ρεύμα και δεν υπάρχει περίπτωση να ξεφορτιστεί η μπαταρία του αυτοκινήτου. Σε μ εγκαταστάσεις, ο θόρυβος του κινητήρα μπορεί να είναι αρκετά μεγάλος έτσι ώστε μια καλή επικοινωνία να είναι αδύνατη. Ο ηλεκτρολογικός θόρυβος μπορεί να προέρχεται από αρκετές πηγές. Υπάρχουν πολλές πιθανότητες και διαφορές μεταξύ των οχημάτων, στις οποίες απαιτείται κάθε φορά διαφορετικός τρόπος αντιμετώπισης για να μειωθεί ο θόρυβος.

KEPAIA

Η κάθετα πολωμένη του 1/4 μήκος κύματος κεραία παρέχει αξιόπιστη χρήση και μέγιστη εμβέλεια. Οι πιο κοντές κεραίες είναι πολύ πιο ελκυστικές, μικρές και ικανοποιητικές για χρήση όπου δεν απαιτείται η μέγιστη δυνατή απόσταση. Επίσης σε αυτές τις κεραίες δεν παρουσιάζεται πρόβλημα ύψους που έχουν οι 1/4 κεραίες. Οι κεραίες των αυτοκινήτων χρησιμοποιούν το μεταλικό σώμα του οχήματος ως ground plane.Όταν τοποθετούνται σε γωνία του οχήματος γίνονται λίγο κατευθυνόμενες με κατεύθυνση το σώμα του οχήματος. Για πρακτικούς λόγους, το σχεδιάγραμμα ακτινοβολίας δεν είναι κατευθυντικό. Οι χαμηλές αποκλίσεις κατεύθυνσης θα παρατηρηθούν μόνο σε εξαιρετικά μεγάλες αποστάσε Ο συνηθισμένος κονέκτορας κεραίας (τύπου SO 239) παρέχεται στον πομποδέκτη για εύκολη τοποθέτηση ενός καλωδίου με κονέκτορα PL 259. Αν ο πομποδέκτης δεν έχει εγκατασταθεί σε μεταλλική επιφάνεια, είναι απαραίτητο να ενωθεί ένα καλώδιο γείωσης από τον πομποδέκτη σε ένα μεταλλικό αγώγιμο σημείο του οχήματος. Όταν εγκατάσταση σε σκάφος, ο πομποδέκτης δεν έχει την μέγιστη απόδοση χωρίς κάποια γείωση, εκτός εάν το σκάφος έχει σκαρί από σίδερο. Πριν την εγκατάσταση σε σκάφος, επικοινωνήστε με τον αντιπρόσωπο για πληροφορίες που αφορούν την επάρκεια ενός συστήματος γείωσης και την αποφυγή ηλεκτρόλυσης ανάμεσα στα εξαρτήματα σκελετού του πλοίου και το νερό.

ΣΥΝΤΟΝΙΣΜΟΣ ΤΗΣ ΚΕΡΑΙΑΣ ΓΙΑ ΑΠΟΦΥΓΗ ΣΤΑΣΙΜΩΝ (SWR)

Εφόσον υπάρχουν πολλά είδη κεραιών βάσεως και οχήματος, αυτό το κεφάλιαναφερθεί αποκλειστικά στους διαφόρους τύπους ρυθμιζόμενων κεραιών για τοαυτοκίνητο. Επειδή, το ύψος της κεραίας σχετίζεται με την συχνότητα του κπρέπει να ρυθμιστεί για να πετύχουμε την καλύτερη δυνατή απόδοση και στα 40 κανάλια του πομποδέκτη. Το κανάλι 1 απαιτεί ψηλότερη κεραία από το κανάλι 40 επειδή είναι χαμηλότερο σε συχνότητα. Επειδή, υπάρχουν ποικίλοι τρόποι για ρύθμιση κεραίας για ιδανικά στάσιμα (SWR), επιλέξαμε τις πιο πιθανές:

A. Κεραίες με ρυθμιζόμενες βίδες (σετάρισμα μέσω βιδών).

1. Ξεκινήστε με εκτεταμένη την κεραία και βιδώνοντας χαλαρά τις βίδες κεραία να μπορεί εύκολα να ρυθμίζεται με τα δακτυλά σας.
2. Τοποθετήστε στον πομποδέκτη το κανάλι 20. Πατήστε τον διακόπτη PTT και αρχίστε να χαμηλώνετε την κεραία (κανοντάς την πιο κοντή). Ο ενδείκτης στασίμων θα δείχνει όλο και μικρότερη τιμή κάθε φορά που θα χαμηλώνετε την κεραία. Κάποια στιγμή, θα παρατηρήσετε ότι η ένδειξη των στασίμων θα φτάσει σε ένα χαμηλό σημείο και θα αρχίσει να ανεβαίνει ξανά. Αυτό σημαίνει ότι περάσατε το ιδανικό ύψος της κεραίας για το κανάλι 20. Ρυθμίστε την κεραία και ακολουθήστε ξανά την παραπάνω διαδικασία.

B. Κεραίες που πρέπει να κοπούν στο σωστό μήκος.

1. Ακολουθήστε την ίδια διαδικασία όπως και πριν, όμως ρυθμίστε το ύψος της κεραίας κοβοντάς ανά 2/3 του χιλιοστού κάθε φορά μέχρι να επιτευχεί ένα καλό αποτέλεσμα.
2. Να είστε προσεκτικοί, ώστε κάθε φορά να μην κόβετε παραπάνω από αυτό που πρέπει, γιατί μόλις κοπεί δεν μπορεί να επιμηκυνθεί.
3. Το μαστίγιο μπορεί εύκολα να κοπεί χρησιμοποιώντας μια πένσα.

Εάν έχετε δυσκολίες στη ρύθμιση της κεραίας, ελέγξτε τα παρακάτω:

A. Όλες οι πόρτες πρέπει να είναι κλειστές όταν ρυθμίζεται η κεραία.
Β. Βεβαιωθείτε ότι η βάση της κεραίας είναι γειωμένη.
C. Ελέγξτε την διαδρομή του ομαξονικού καλωδίου (μπορεί να πιέζεται σε κάποιο σήμείο

κατά την τοποθέτηση στο αυτοκίνητο).

D. Δοκιμάστε μία διαφορετική θέση στο αυτοκινήτο σας (έχοντας υπόψιν το σχεδιάγραμμα ακτινοβολίας που επιθυμείτε).
Ε. Είναι η κεραία τελείως κατακόρυφη;
F. Δοκιμάστε μία διαφορετική θέση στην περιοχή σας.Μείνετε μακριά από μα μεταλλικά αντικείμενα όταν συντονίζετε την κεραία( τηλεφωνικούς θαλάμους)

ΕΞΩΤΕΡΙΚΟ ΜΕΓΑΦΩΝΟ

Για σύνδεση εξωτερικού μεγαφώνου υπάρχει η υποδοχή στο πίσω μέρος του πομποδέκτη (EXT.SRK.). Το εξωτερικό μεγάφωνο πρέπει να έχει αντίσταση 8 ohms και να είναι ικανό να αντέχει 4 watts τουλάχιστον. Όταν το εξωτερικό μεγάφωνο είναι συνδεδει εσωτερικό αποσυνδέεται.

ΛΕΙΤΟΥΡΓΙΕΣ

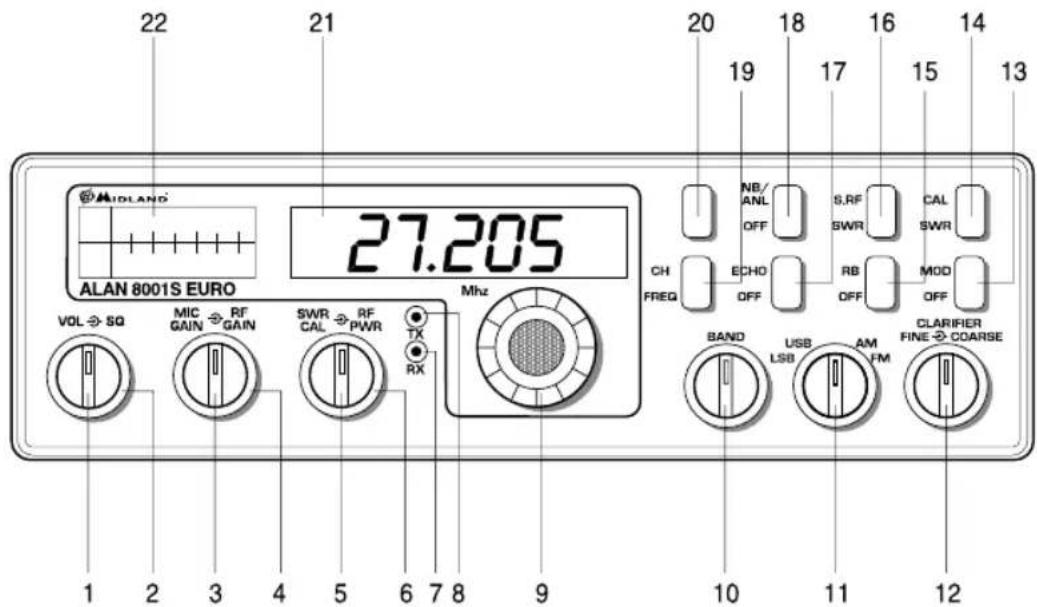

ΧΕΙΡΙΣΜΟΣ & ΕΝΔΕΙΞΕΙΣ

Υπάρχουν 18 πλήκτρα χειρισμού και 4 ενδείξεις στο μπροστινό μέρος του πομποδέκτη.

1. ON/OFF VOLUME . Γυρίστε το δεξιόστροφα για να ενεργοποιήσετε τον πομποδέκτη και να ρυθμίσετε το επιθυμητό επίπεδο έντασης ήχου.

2. ΡΥΘΜΙΣΗ ΦΙΜΩΣΗΣ (SQUELCH). Χρησιμοποιείται για να κόψει ή να περιορίστον θόρυβο υποβάθρου κατά την διάρκεια εισερχομένου σήματος. Για μέγικευαισθησία του δέκτη, είναι επιθυμητό να ρυθμιστεί ο μεταγωγέας μόνο στο σημείο όπου ο θόρυβος υποβάθρου έχει εξαλειφθεί. Γυρίστε πλήρως αριστερόστροφα τον μεταγωγέα, μετά σιγά δεξιόστροφα μέχρι ο θόρυβος υποβάθρους να εξαφανι. Εαν γυρίσετε δεξιότερα τον μεταγωγέα, θα αυξήσετε το οριακό επίπεδο τη πρέπει να ξεπεράσει το σήμα για να ακουστεί. Μόνο δυνατά σήματα θα ακούγονται στις μέγιστες δεξιόστροφες ρυθμίσεις.

3. ΠΛΗΚΤΡΟ ΑΠΟΛΑΒΗΣ ΜΙΚΡΟΦΩΝΟΥ (ΜΙΖ GΑΪΝ). Αυξάνει ή μειώνει την ενίσχυση του μικροφώνου.

4. ΠΛΗΚΤΡΟ ΑΠΟΛΑΒΗΣ ΡΑΔΙΟΣΥΧΝΟΤΗΤΩΝ (RF GAIN). Μειώνει την ευαισθησία λήψης του δέκτη
5. ΠΛΗΚΤΡΟ ΣΥΝΤΟΝΙΣΜΟΥ ΣΤΑΣΙΜΟΥ (SWR CAL). Για να επιτύχετε μέγιστη ισχύ και εμβέλεια, είναι σημαντικό η κεραία σας να είναι σε καλή κατάσταση, ρυθμίζομένη σωστά να ταιριάζει στον πομποδέκτη. Το όργανο ένδειξης στασίμων (SWR) διευκολύνει στην μέτρηση της λειτουργίας της κεραίας. Για την λειτουργία συνδέστε την κεραίας στον εξωτερικό κονέκτορα. Επιλέξτε ένα κανάλι κοντά στη μέση της μπάντας όπως το 21 ή το κανάλι που σχεδιάζετε να χρησιμοποιείτε συχνότερα. Βάλτε το διακόπτη 16 στη θέση SWR, και το διακόπτη 14 στη θέση SWR CAL. Πιέστε και κρατήστε το κουμπί του μικροφώνου (PTT) και χρησιμοποιώντας το μεταγωγέα SWR CAL, ρυθμίστε τη βελόνα του οργάνου στην ένδειξη CAL. Μετά, χ ελευθερώσετε το κουμπί P.T.T., ρυθμίστε το διακόπτη 14 στην θέση OFF και διαβάστε την τιμή των στασίμων στο όργανο (SWR). Η ιδανική τιμή των στασίμων είναι κοντά στον αριθμό 1. Γενικά, μέχρι τον αριθμό 3 τα στάσιμα είναι αποδεκτά, όμως πάνω από αυτή την τιμή έχουμε απώλεια ισχύος και η ρύθμιση της κεραίας είναι απαραίτητη.
6. ΜΕΤΑΓΩΓΕΑΣ ΙΣΧΥΣ(RF POWER). Σας επιτρέπει να ρυθμίζετε το επίπεδο ισχύς της εξόδου (RF) από 1 εως 4 watts (SSB).
7. ΕΝΔΕΙΞΗ RX. Αυτή η ένδειξη ανάβει, όταν ο πομποδέκτης βρίσκεται σε κατάσταση λήψης (RX).
8. ENDEIΞΗ ΤΧ. Αυτή η ένδειξη ανάβει, όταν ο πομποδέκτης βρίσκεται σε κατάσταση εκπομπής (ΤΧ).
9. ΕΠΙΛΟΓΕΑΣ ΚΑΝΑΛΙΟΥ. Αυτός ο διακόπτης επιλέγει οποιοδήποτε από κανάλια της μπάντας που υπάρχουν. Το επιλεγόμενο κανάλι εμφανίζεται στην οθόνη υγρών κρυστάλλων πάνω από τον επιλογέα καναλιών.
10. ΔΕΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΑΙ.
11. ΔΙΑΚΟΠΤΗΣ ΕΠΙΛΟΓΗΣ ΔΙΑΜΟΡΦΩΣΗΣ (FM/AM/USB/LSB). Χρησιμοποιείται για την επιλογή διαμόρφωσης LSB, USB, AM, FM. Ο διακόπτης αυτός αλλάζει τον τύπο της διαμόρφωσης στην εκπομπή και στον δέκτη ταυτόχρονα. Αναφερθείτε στην παράγραφο “Λαμβάνοντας SSB σήματα” για παραπάνω εξηγήσεις της μονόπλευρης διαμόρφωσης.
12. ΠΛΗΚΤΡΟ CLAR (Clarifier). Επιτρέπει την μεταβολή των συχνοτήτων λειτουργίας του πομποδέκτη πάνω και κάτω από την εκχωρημένη συχνότητα. Αν και αυτός ο έλεγχος έχει πρωταρχικό σκοπό να συντονίσει τα SSB σήματα, μπορεί να χρησιμοποιθεί και για την βελτιστοποίηση των AM/FM σημάτων, όπως περιγράφεται στην παράγραφο “Διαδικάσιες Λειτουργίων”. Ο συντονισμός (Coarse) λειτουργεί και κατά την εκπομπή και λήψη TX/RX, ενώ ο συντονισμός (FINE) μόνο κατά την λήψη (RX).
13. ΔΙΑΚΟΠΤΗΣ MOD/OFF . Στη θέση MOD., το όργανο ένδειξης θα δείξει το ποσοστό της διαμόρφωσης, ενώ στην θέση OFF θα δείξει την ισχύ εξόδου (RF).
14. ΔΙΑΚΟΠΤΗΣ SWR CAL/OFF. Όταν βρίσκεται στην θέση SWR/CAL, χρησιμοποιείται για τον συντονισμό του οργάνου στασίμων (SWR).
15. ΔΙΑΚΟΠΤΗΣ ROGER BEEP . Όταν βρίσκεται στη θέση ROGER BEEP ο πομποδέκτης αυτόματα εκπέμπει το ακουστικό σήμα στο τέλος της μετάδοσης. Ο ακροατής μπορεί εύκολα να καταλάβει πότε η μετάδοσή σας έχει τελειώσει.
16. ΔΙΑΚΟΠΤΗΣ Σ-RF/SWR. Όταν βρίσκεται στην θέση S-RF, το όργανο δείχνει την ένταση του λαμβανόμενου σήματος κατά την λήψη (RF). διαρκεία της εκπομπής(TX) δείχνει την ισχύ εξόδου.Στην θέση SWR, επιτρέπει την μέτρηση της τιμής των στασίμων μετά τον συντονισμό.

17. ΔΙΑΚΟΠΤΗΣ ΕΧΟ (ΠΡΟΑΙΡΕΤΙΚΑ). Ρυθμίστε αυτόν τον διακόπτη στο ΕΧΟ, εάν επιθυμείτε να προσθέσετε ΕΧΟ στην εκπεμπόμενη διαμόρφωση.

18. ΔΙΑΚΟΠΤΗΣ ΝΒ/ANL-OFF. Στην θέση ΝΒ/ANL, ενεργοποιείται αυτόματα ο περιορισμός θορύβου και λειτουργεί σαν φίλτρο. Στην θέση OFF απενεργοποιείται η λειτουργία.

19. ΔΙΑΚΟΠΤΗΣ FREQ-CHANNEL. Στην θέση FREQ, ενεργοποιείται το συχνόμετρ Στη θέση CHANNEL, τα 2 ψηφία δείχνουν το επιλεγμένο κανάλι.
20. ΔΕΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΑΙ.
21. ΣΥΧΝΟΜΕΤΡΟ. Δείχνει την εκχωρήμενη συχνότητα λειτουργίας και το επιλεγμένο κανάλι.
22. ENΔΕΙΞΗ. Δείχνει το επίπεδο λήψης σήματος, το επίπεδο στασίμων (SWR) την ισχύ εξόδου εκπομπής (RF), το ποσοστό της εκπεμπόμενης διαμόρφωσης (TX). Επιπλέον, επιτρέπει συντονισμό στασίμων ( SWR)

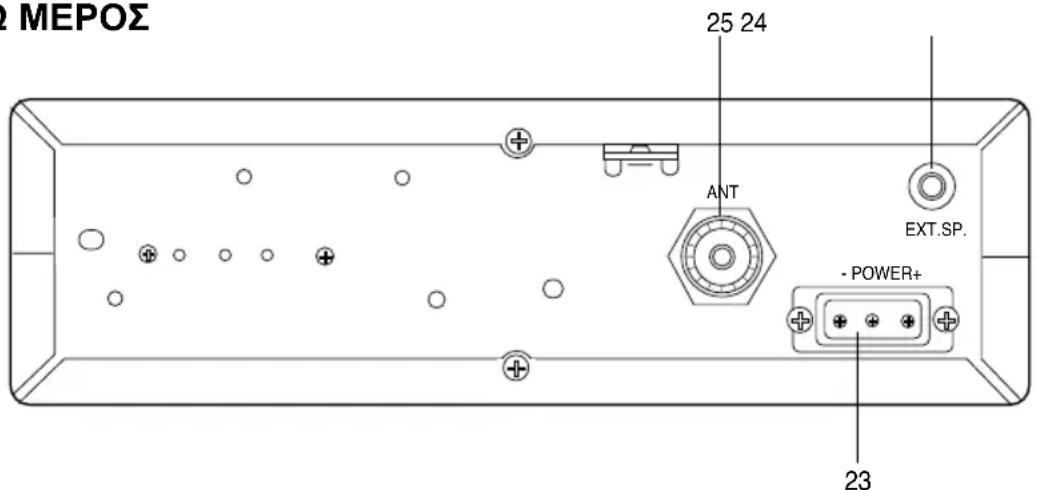

ΠΙΣΩ ΜΕΡΟΣ

MEPOΣ 25 24 ANT EXT.SP. - POWER+ 23

1. ΤΡΟΦΟΔΟΣΙΑ. Δέχεται καλώδιο τροφοδοσίας 13.8 VDC με ενσωματωμένη ασφάλεια.
2. EXT SP. Δέχεται 4 με 8 ohm, 5 watt εξωτερικό μεγάφωνο. Όταν το εξωτερικό μεγάφωνο συνδέεται σε αυτή την υποδοχή, το ενσωματωμένο μεγάφωνο αποσυνδέεται.
3. KEPAIA. Δέχεται 50 ohm ομοαξωνικό καλώδιο με PL-259 βύσμα για σύνδεση.

MIKPOΦΩNO (PTT)

Με τον διακόπτη PTT στο μικρόφωνο γίνεται ο έλεγχος μεταξύ δέκτη και Πιέστε τον διακόπτη και ο πομπός ενεργοποιείται, απελευθερώστε το διακόπτη PTT για να τεθεί ο δέκτης σε λειτουργία. Όταν κάνετε εκπομπή, κρατήστε το μικρόφωνο 10 εκ. από το στόμα σας και μιλήστε καθαρά. Οι πομποδέκτες περιέχουν δυναμικό μικρόφωνο χαμηλής αντίστασης (500 ohm). Για οδηγίες εγκατάστασης άλλων μικροφώνων, βλέπε την παράγραφο "ΕΝΑΛΛΑΚΤΙΚΑ ΜΙΚΡΟΦΩΝΑ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗ".

ΔΙΑΔΙΚΑΣΙΑ ΛΕΙΤΟΥΡΓΙΑΣ ΓΙΑ ΛΗΨΗ

1. Βεβαιωθείτε ότι η τροφοδοσία, τομικρόφωνο και η κεραία είναι συνδεδεμένα με τους σωστούς κονέκτορες πριν προχωρήσετε στο επόμενο βήμα.
2. Ενεργοποιήστε τον πομποδέκτη γυρνώντας το κουμπί VOL δεξιόστροφα.
3. Ρυθμίστε το VOLUME στο επιθυμητό επίπεδο έντασης.
4. Ρυθμίστε τον διακόπτη MOD (11) στο επιθυμητό είδος διαμόρφωσης

(USB,LSB,FM,AM).

1. Ακούστε τον θόρυβο υποβάθρου από το μεγάφωνο. Γυρίστε το κουμαργά δεξιόστροφα μέχρι ο θόρυβος να εξαφανίστεί (κανένα σήμα δεν ακούγεται). Αφήστε το κουμπί σε αυτή την ρύθμιση. Το SQUELCH είναι τώρα σωστά ρυθμισμένο. Ο δέκτης θα παραμείνει σιωπηλός μέχρι να λάβει ένα σήμα. Μην γυρίσετε τον διακόπτη πολύ δεξιά, διαφορετικά κάποια αδύναμα σήματα δεν θα ακούγονται.
2. Ρυθμίστε τον διακόπτη CHANNEL στο επιθυμητό κανάλι.
3. Ρυθμίστε το πλήκτρο RF GAIN τελείως δεξιά για μέγιστη ευαισθησία του δέκτη(RX).
4. Ρυθμίστε το πλήκτρο CLARIFIER για συντονισμό του SSB σήματος ή βελτιστοποίηση των AM/FM σημάτων.

ΔΙΑΔΙΚΑΣΙΑ ΛΕΙΤΟΥΡΓΙΑΣ ΓΙΑ ΕΚΠΟΜΠΗ

1. Επιλέξτε το επιθυμητό κανάλι για εκπομπή.
2. Ρυθμίστε το πλήκτρο απολαβής του μικροφώνου (MIC GAIN) τελείως δεξιόστροφα.
3. Εαν το κανάλι είναι καθαρό, πιέστε τον διακόπτη Push-to-talk (PTT) στο μικρόφωνο και μιλήστε.

ου συχνότητας του εισερχόμενου σήματος. Εαν ο ήχος του εισερχόμενου σήματος είναι ψηλό ή χαμηλό ύψους, ρυθμίστε την λειτουργία στο CLARIFIER. Σημείωστε ότι όπως εκτελείταιη ίδια λειτουργία όπως του φωνογράφου ταχύτητας ελένχου. Όταν η ταχύτητα ρυθμιστεί πολύ ψηλά, οι φωνές θα είναι ψηλό βήμα και αντίθετα θα είναι υψηλό ύψος. Επίσης υπάρχει μία σωστή ταχύτητα που θα φτίαξει ένα ιδιαίτερο εγγραφής προιόν ο ίδιος ήχος έχει ηχογραφηθεί. Εαν η καταχώρηση έχει καταγραφεί στο πλατώ που περιστρέφεται προς λάθος κατεύθυνση (αντίθετη πλευροζώνη) καμία ποσότητα της ταχύτητας ελένχου (CLARIFIER) θα παράγει έναν κατανοητό ήχο. Το ΑΜ σήμα λαμβάνεται εφόσον ακούγεται σε ένα από τα SSB modes μπορουν να παράγουν σταθερό τόνο (φέρον),εκτός SSB δέκτης συντονιστεί στην ίδια συχνότητα με το CLARIFIER ελέγχου.

ROGER BEEP

Όταν ο πομποδέκτης λειτουργεί κανονικά, εκπέμπει αυτόματα το ακουστικό σήμα στο τέλος της μετάδοσης. Ο ακροατής εύκολα καταλαβαίνει ότι η μετάδοση έχει τελειώσει. Σημειώστε ότι το ROGER BEEP εκπέμπει 0,15-δευτερόλεπτα από την στιγμή που αφήσετε το διακόπτη PTT

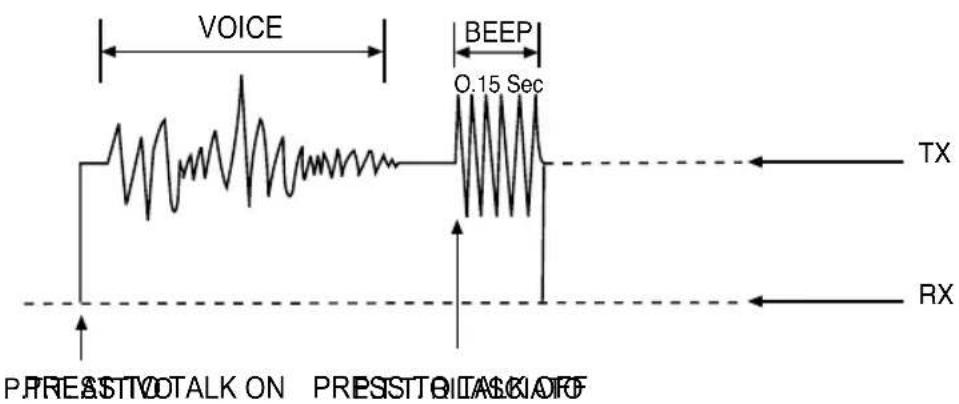

VOICE BEEP O.15 Sec TX RX PRESSTVOTALK ON PRESTTOITASCKOFF

Fig.1. 7

ΕΝΑΛΛΑΚΤΙΚΑ ΜΙΚΡΟΦΩΝΑ & ΕΓΚΑΤΑΣΤΑΣΗ

Για καλύτερα αποτελέσματα, ο χρήστης πρέπει να επιλέξει δυναμικά μικρόφωνα χαμηλής αντίστασης. Τα μικρόφωνα πρέπει να παρέχονται με 4-πολικά καλώδια. Το καλώδιο του μαζί με το καλώδιο της γείωσης αποτελούν τα 2 από τα 4 καλώδια. Το τέταρτο καλώδιο είναι για την λήψη και το τρίτο είναι για την εκπόμπή. Το μικρόφωνο πρέπει να έχει την παρακάτω συνδεσμολογία.

4 ΣΥΝΔΕΣΜΟΛΟΓΙΑ

Αριθμός Ακροδέκτη Περιγραφή Καλωδίου
1 Καλώδιο γείωσης
2 Καλώδιο μικροφώνου
3 Καλώδιο εκπομπής
4 Καλώδιο λήψης

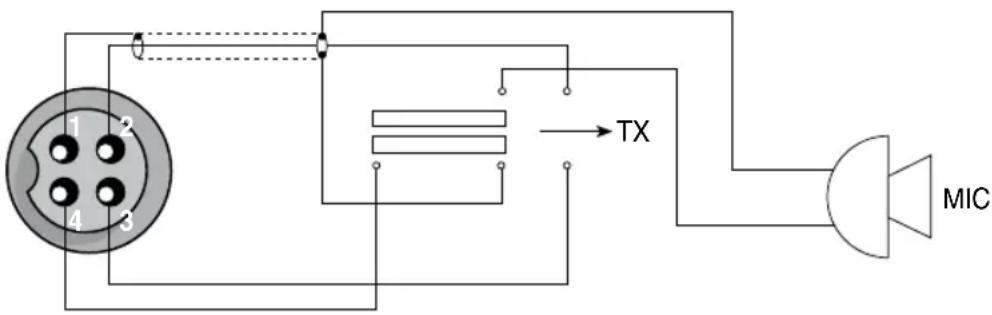

Fig. 2. Το διάγραμμα του μικροφώνου του πομποδέκτη

Εαν το μικρόφωνο που θα χρησιμοποιήσετε δεν έχει απογυμνωμένα τα άκρ καλωδίου, πρέπει να γίνει η παρακάτω διαδικασία

1. Απογυμνώστε τα άκρα του καλωδίου περίπτου 12 χιλιοστά από το πλας περίβλημά.
2. Όλες οι άκρες πρέπει να κοπούν στο ίδιο μήκος. Τυλίξτε το τέλος των κάθε συρμάτων ξεχωριστά.

Πριν ξεκινήσετε την συνδεσμολογία διαβάστε προσεκτικά το κύκλωμα και τις πληροφορίες που εμφανίζονται στο μικρόφωνο που επιλέξατε. Χρησιμοποιήστε το λιγότερο που απαιτείται για τη συγκόλληση της σύνδεσης.

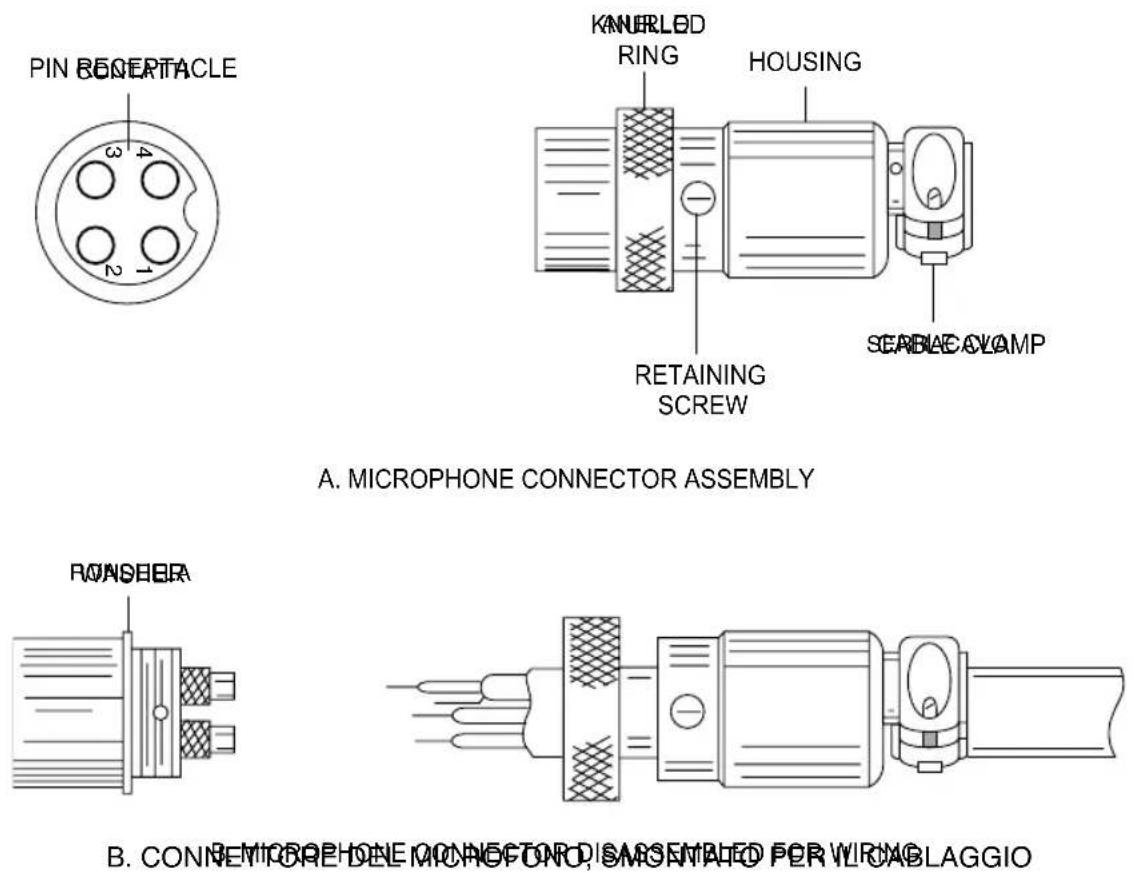

Fig. 3. Καλωδίωση μικροφώνου

1. Αφαιρέστε τη βίδα συγκράτησης.
2. Ξεβιδώστε το κυρίως σώμα από το φις ακροδεκτών.
3. Λασκάρετε τις δύο βίδες του δακτυλίου του καλωδίου.
4. Τοποθετήστε το καλώδιο του μικρόφωνου μέσα από το κυρίως σώμα του εξωτερικού δακτυλίου.
5. Τα σύρματα πρέπει να συγκοληθούν στους ακροδέκτες σύμφωνα με την παραπάνω συνδεσμολογία. Για να είναι και τα δύο χέρια ελεύθερα όταν εκτελείται η συγκόλληση καλό θα είναι να υπάρχει ένα εργαλείο που θα συγκρατεί το φις ακροδεκτών, τέτοιο εργαλείο δεν είναι διαθέσιμο, μπορείτε να βυσματώσετε το φις ακρο στην υποδοχή του μικροφώνου, που βρίσκεται στην πρόσοψη του πομποδέκτη. Οι αριθμοί στο φις ακροδεκτών παρουσιάζονται στην εικόνα 4 όπως βλέπουμε το φις από την πίσω μεριά.

3 2 4 1

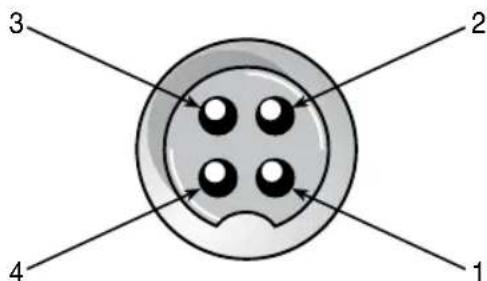

Fig.4 Φις ακροδεκτών αριθμημένο όπως φαίνεται από πίσω.

Βεβαιωθείτε ότι το κυρίως σώμα και ο εξωτερικός δακτύλιος της φωτ. 3 είναι περασμένα στο καλώδιο του μικροφώνου πριν ξεκινήσετε τη συγκόλληση. Εάν η υποδο μικροφώνου χρησιμοποιείται για να κρατά το φις ακροδεκτών κατά την διάρι συγκόλλησης, θα πετύχετε καλύτερα αποτελέσματα όταν οι συνδέσεις των ακροδεκτών
1 και 3 συγκολληθούν πρώτα και μετά οι ακροδέκτες 2, 4. Χρησιμοποιείστε ελάχιστη ποσότητα συγκόλλησης και προσέξτε έτσι ώστε να αποφύγετε την υπερβολική θερμότητα που θα έχει σαν συνέπεια να λιώσει το πλαστικό στο φις των ακροδεκτών.
6. Όταν όλες οι συγκολλήσεις στο φις των ακροδεκτών ολοκληρωθούν, σπρ τον εξωτερικό δακτύλιο και το κυρίως σώμα προς τα μπρος και βιδώστ συγκράτησης, θα χρειαστεί όμως πριν, να γυρίσετε λίγο δεξιόστροφα ή αριστερόστροφα το φις ακροδεκτών με το κυρίως σώμα, έτσι ώστε να φανεί η κατάλληλη οπή που θα τοποθετηθεί η βίδα.
7. Τώρα, θα πρέπει να βιδωθούν οι δύο βίδες του δακτυλίου του καλωδ ασφαλιστεί σωστά ο κονέκτορας με το καλώδιο του μικροφώνου.
8. Όταν τελειώσει η καλωδίωση του μικροφώνου, συνδέστε και ασφαλίστε τον κονέκτορα του μικροφώνου στον πομποδέκτη.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

ΓΕΝΙΚΑ
Κανάλια 40 CH/AM/FM/USB/LSB
Περιοχή Συχνοτήτων 26.965 ÷ 27.405
Ρύθμιση Συχνότητας PLL (Phase Lock Loop)
Ανοχή Συχνότητας	0.005
Σταθερότητα Συχνότητας	0.001%
Θερμοκρασία Λειτουργίας -10°C to + 55°C
Μικρόφωνο Δυναμικό με διακόπτη (PTT)
Είσοδος Τάσεως 13.8 V DC nominal, ± 10%
Κατανάλωση Ρεύματος Πομπός: FM full mod., 4A -SSB PEP εξωτ., 4AΔέκτης Φίμωσης:0.6A-Μέγιστη ακουστική έξοδος 1.2A
Μέγεθος 6 cm (H) x 20 cm (W) x 23.5 cm(D)
Βάρος 2.250 Kg
Κονέκτορας Κεραίας UHF, SO 239
Όργανο ένδειξης (3-σε-1)	Φωτιζόμενο. Απεικονίζει την ισχύ εξόδου, δύναμη λαμβανομένου σήματος και SWR.
Κύκλος Λειτουργίας	5/5/90
Πομπός
Ισχύς Εξόδου	SSB: 4 W - FM: 4W - AM: 1W
Διαμόρφωση	AM/FM/SSB
Ενδοδιαμόρφωση	SSB 3rd order, περισσότερο από -25 dB
Παραμόρφωση	5th order, περισσότερο από -35 dB
Καταστολή Φέροντος SSB	55 dB
Ανεπιθύμητη Πλευροζώνη	50 dB
Συχνότητα Απόκρισης	AM and FM: 300 Hz to 3000 Hz
Αντίσταση εξόδου	50 Ohms, μη ισοσταθμισμένη
Εξωτερικές Ενδείξεις	Το όργανο απεικονίζει την ισχύ εξόδου (RF) και τα (SWR).Όταν γίνεται εκπομπή το LED γίνεται κόκκινο.
Δέκτης
Ευαισθησία	SSB: 0.25 μV for 10 dB (S+N)/NAM: 0.6 μV for 20 dB (S+N)/NFM: 0.6 μV for 20 dB (S+N)/N
Ενδιάμεση Συχνότητα	AM/FM: 10.695 MHz 1st IF,455 kHz 2nd IF - SSB: 10.695 MHz
Απόρριψη παρακείμενου καναλιού	60 dB AM/FM & 70 dB SSB
RF Έλεγχος Απολαβής	45 dB ρυθμιζόμενος για βέλτιστο σήμα λήψης
Αυτόματος Έλεγχος Απολαβής (AGC)	Λιγότερο από 10 dBαλλαζει σε ακουστικό εξωτερικό για εισαγωγή από 10 to 100.000 mvolt
Φίμωση	ρυθμιζόμενη, μικρότερη από 0.5 μV
ANL	Επιλεγόμενη λειτουργία
Κλίμακα Διευκρίνησης	Coarse (RX) ±5 KHz; Fine (RX) ±1 KHz
Ακουστική ισχύς εξόδου	4 watts στα 8 ohms
Απόκριση Συχνοτήτων 300 ÷ 3 KHz
Ενσωματωμένο Μεγάφωνο	8 ohms
Εξωτερικό Μεγάφωνο (Δεν συμπεριλαμβάνεται)	8 ohms, απενεργοποιεί το ενσωματωμένο μεγάφωνο όταν συνδεθεί.

Schema elettrico - Electric diagram - Schaltplan - Circuito electrico - Schéma électrique - Diagrama electrico

Circuito stampato - Printed circuit - Platinenlayout - Circuito impreso -Circuit imprimé - Circuito impresso

Schema a blocchi - Block diagram - Blockschalfbild - Diagrama de bloques - Schéma a blocs - Diagrama de blocos
