ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KHE 2444 METABO

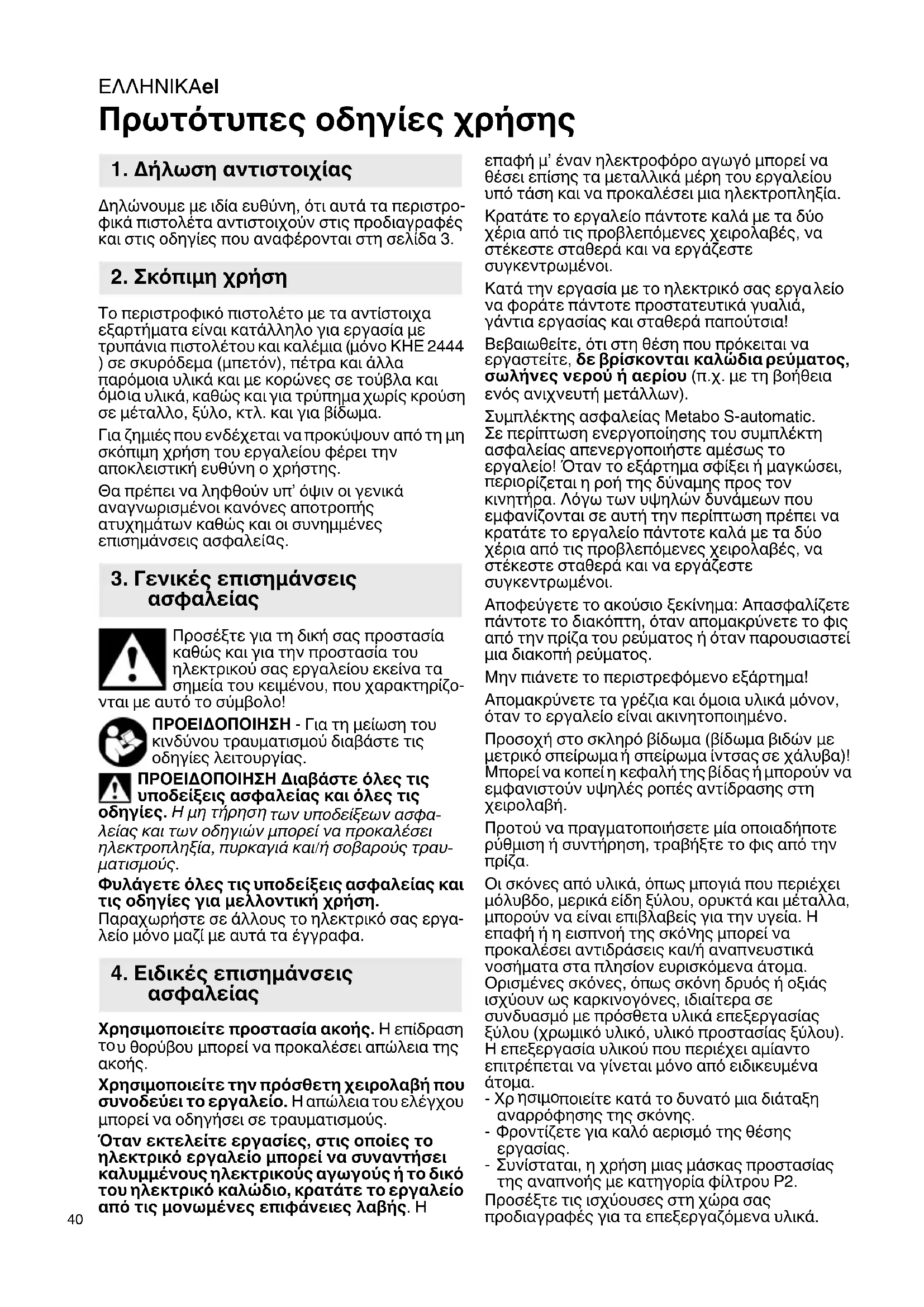

Πρωτότυπες οδηγίες χρήσης Δηλώνουμε με ιδία ευθύνη, ότι αυτά τα περιστρο- φικά πιστολέτα αντιστοιχούν στις προδιαγραφές και στις οδηγίες που αναφέρονται στη σελίδα 3. Το περιστροφικό πιστολέτο με τα αντίστοιχα εξαρτήματα είναι κατάλληλο για εργασία με τρυπάνια πιστολέτου και καλέμια (μόνο KHE 2444 ) σε σκυρόδεμα (μπετόν), πέτρα και άλλα παρόμοια υλικά και με κορώνες σε τούβλα και

α υλικά, καθώς και για τρύπημα χωρίς κρούση σε μέταλλο, ξύλο, κτλ. και για βίδωμα. Για ζημιές που ενδέχεται να προκύψουν από τη μη σκόπιμη χρήση του εργαλείου φέρει την αποκλειστική ευθύνη ο χρήστης. Θα πρέπει να ληφθούν υπ’ όψιν οι γενικά αναγνωρισμένοι κανόνες αποτροπής ατυχημάτων καθώς και οι συνημμένες επισημάνσεις ασφαλεί

Προσέξτε για τη δική σας προστασία καθώς και για την προστασία του ηλεκτρικού σας εργαλείου εκείνα τα σημεία του κειμένου, που χαρακτηρίζο- νται με αυτό το σύμβολο! ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Για τη μείωση του κινδύνου τραυματισμού διαβάστε τις οδηγίες λειτουργίας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις υποδείξεις ασφαλείας και όλες τις οδηγίες. Η μη τήρησ

των υποδείξεων ασφα- λείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυ-

Φυλάγετε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση. Παραχωρήστε σε άλλους το ηλεκτρικό σας εργα- λείο μόνο μαζί με αυτά τα έγγραφα. Χρησιμοποιείτε προστασία ακοής. Η επίδραση

ρύβου μπορεί να προκαλέσει απώλεια της

Χρησιμοποιείτε την πρόσθετη χειρολαβή που συνοδεύει το εργαλείο. Η απώλεια του ελέγχου μπορεί να οδηγήσει σε τραυματισμούς. Όταν εκτελείτε εργασίες, στις οποίες το ηλεκτρικό εργαλείο μπορεί να συναντήσει καλυμμένους ηλεκτρικούς αγωγούς ή το δικό του ηλεκτρικό καλώδιο, κρατάτε το εργαλείο από τις μονωμένες επ ιφάνειες λαβής. Η επαφή μ’ έναν ηλεκτροφόρο αγωγό μπορεί να θέσει επίσης τα μεταλλικά μέρη του εργαλείου υπό τάση και να προκαλέσει μια ηλεκτροπληξία. Κρατάτε το εργαλείο πάντοτε καλά με τα δύο χέρια από τις προβλεπόμενες χειρολαβές, να στέκεστε σταθερά και να εργάζεστε συγκεντρωμένοι. Κατά την εργασία με το ηλεκτρικό σας εργα

να φοράτε πάντοτε προστατευτικά γυαλιά, γάντια εργασίας και σταθερά παπούτσια! Βεβαιωθείτε, ότι στη θέση που πρόκειται να εργαστείτε, δε βρίσκονται καλώδια ρεύματος, σωλήνες νερού ή αερίου (π.χ. με τη βοήθεια ενός ανιχνευτή μετάλλων). Συμπλέκτης ασφαλείας Metabo S-automatic. Σε περίπτωση ενεργοποίησης του συμπλέκτη ασφαλείας απενεργοποιήστε αμέσως το εργαλείο! Όταν το εξάρτημα σφίξ ει ή μαγκώσει,

ρίζεται η ροή της δύναμης προς τον κινητήρα. Λόγω των υψηλών δυνάμεων που εμφανίζονται σε αυτή την περίπτωση πρέπει να κρατάτε το εργαλείο πάντοτε καλά με τα δύο χέρια από τις προβλεπόμενες χειρολαβές, να στέκεστε σταθερά και να εργάζεστε συγκεντρωμένοι. Αποφεύγετε το ακούσιο ξεκίνημα: Απασφαλίζετε πάντοτε το δ ιακόπτη, ότ αν απομακρύνετε το φις από την πρίζα του ρεύματος ή όταν παρουσιαστεί μια διακοπή ρεύματος. Μην πιάνετε το περιστρεφόμενο εξάρτημα! Απομακρύνετε τα γρέζια και όμοια υλικά μόνον, όταν το εργαλείο είναι ακινητοποιημένο. Προσοχή στο σκληρό βίδωμα (βίδωμα βιδών με μετρικό σπείρωμα ή σπείρωμα ίντσας σε χάλυβα)! Μπορεί να κοπεί η κεφαλή της βί δας ή μπορούν να εμφανιστούν υψηλές ροπές αντίδρασης στη

Προτού να πραγματοποιήσετε μία οποιαδήποτε ρύθμιση ή συντήρηση, τραβήξτε το φις από την

Οι σκόνες από υλικά, όπως μπογιά που περιέχει μόλυβδο, μερικά είδη ξύλου, ορυκτά και μέταλλα, μπορούν να είναι επιβλαβείς για την υγεία. Η επαφή ή η εισπνοή της σκό

ης μπορεί να προκαλέσει αντιδράσεις και/ή αναπνευστικά νοσήματα στα πλησίον ευρισκόμενα άτομα. Ορισμένες σκόνες, όπως σκόνη δρυός ή οξιάς ισχύουν ως καρκινογόνες, ιδιαίτερα σε συνδυασμό με πρόσθετα υλικά επεξεργασίας ξύλου (χρωμικό υλικό, υλικό προστασίας ξύλου). Η επεξεργασία υλικού που περιέχει αμίαντο επιτρέπεται να γίνεται μόνο από ειδικευμένα

ποιείτε κατά το δυνατό μια διάταξη αναρρόφησης της σκόνης. - Φροντίζετε για καλό αερισμό της θέσης

- Συνίσταται, η χρήση μιας μάσκας προστασίας της αναπνοής με κατηγορία φίλτρου P2. Προσέξτε τις ισχύουσες στη χώρα σας προδιαγραφές για τα επεξεργαζόμενα υλικά.

1. Δήλωση αντιστοιχίας

3. Γενικές επισημάνσεις

4. Ειδικές επισημάνσεις

ασφαλείαςΕΛΛΗΝΙΚΑ el

Τα μικρά επεξεργαζόμενα κομμάτια πρέπει να ασφαλίζονται έτσι, ώστε να μην μπορούν κατά το τρύπημα να παρασυρθούν από το τρυπάνι (π.χ. με σφίξιμο σε μια μέγγενη ή με στερέωση πάνω στον πάγκο εργασίας με νταβίδια/σφιγκτήρες). Βλέπε σελίδα 2.

Ασφάλιση του εργαλείου

Οριοθέτης βάθους διάνοιξης οπών 4 Διακόπτης αλλαγής της κατεύθυνσης περιστροφής 5 Κουμπί σταθεροποίησης για συνεχή

Αρθρωτός διακόπτης Επανελέγξτε πριν την έναρξη της λειτουργίας, εάν η προβλεπόμενη τάση και συχνότητα που αναφέρονται στην πλακέτα τύπου ανταποκρίνονται στα στοιχεία του κατά τόπους δικτύου ηλεκτρικού ρεύματος.

6.1 Μοντάρισμα της λαβής συγκράτησης

Να χρησιμοποιείτε, για λόγους ασφαλείας, πάντοτε τη λαβή συγκράτησης που ανήκει στη συσκευασία παράδοσης. Ανοίξτε το δακτύλιο σύσφιξης, στρέφοντας τη

γκράτησης αριστερά (1). Εφαρμόστε τη λαβή συγκράτησης στο λαιμό σύσφιξης του εργαλείου. Σπρώξτε μέσα τον οδηγό βάθους τρυπήματος (3). Σφίξτε δυνατά τη λαβή συγκράτησης στην επιθυμητή γωνία, ανάλογα με την εφαρμογή.

7.1 Μεταρρύθμιση του οριοθέτη βάθους

διάνοιξης οπών Ξεσφίξτε τη λαβή συγκράτησης (1). Ρυθμίστε τον οριοθέτη βάθους διάνοιξης οπών (3) στο επιθυμητό βάθος διάτρησης και σφίξτε και πάλι τη

θμιση της φοράς περιστροφής Ο χειρισμός του διακόπτη αλλαγής της φοράς περιστροφής (4) επιτρέπεται μόνο με ακινητοποιημένο τον κινητήρα. Βλέπε σελίδα 2. R = Ρυθμισμένο δεξιόστροφα L = Ρυθμισμένο αριστερόστροφα

7.3 Επιλογή του είδους λειτουργίας

Επιλέξτε το επιθυμητό είδος λειτουργίας, στρέφοντας τον αρθρωτό διακόπτη (8). Για την περιστροφή εμπιέστε το μπλοκάρισμα (7).

Καλέμισμα (μόνο KHE 2444) Στη θέση "Καλέμισμα" είναι το καλέμι ασφαλισμένο έναντι περιστροφής. Για τη ρύθμιση της θέσης του καλεμιού για την εκάστοτε εργασία θέστε το κουμπί ενεργοποίησης (8) μεταξύ και . Σε περίπτωση που χρησιμοποιείτε καλέμι, λειτουργείτε το εργαλείο αποκλειστικά στον τρόπο λειτουργίας "Καλέμισμα". Αποφεύγετε τις "κινήσεις μοχλού" στο εργαλείο με το ποθετημένο καλέμι.

4 Αλλαγή εξαρτήματος, τσοκ πιστολέτου Πριν την τοποθέτηση καθαρίστε και λιπά- νετε το στέλεχος του εξαρτήματος με ειδικό γράσο (αριθ. παραγγελίας 6.31800)! Χρησιμοποι- είτε μόνο εξαρτήματα SDS-Plus! Τοποθέτηση του εξαρτήματος: - Περιστρέψτε το εξάρτημα και σπρώξτε το μέσα μέχρι να ασφαλίσει. Το εξάρτημα ασφαλίζει

Αφαίρεση του εξαρτήματος: Βλέπε σελίδα 2, εικόνα A. Τραβήξτε το κλείδωμα το υ εξαρτήματος (2) στην κατεύθυνση του βέλους προς τα πίσω (a) και αφαι- ρέστε το εξάρτημα (b).

7.5 Ενεργοποίηση/Απενεργοποίηση,

αλλαγή του αριθμού στροφών Ενεργοποίηση, αριθμός στροφών: Πατήστε τον πληκτροδιακόπτη (6). Ο αριθμός των στροφών μπορεί να αλλάξει, πατώντας τον πληκτροδιακόπτη. Για την απενεργοποίηση αφήστε τον πληκτροδιακόπτη ελεύθερο. Συνεχής λειτουργία: Με πατημένο τον

ηκτροδιακόπτη (6) πιέστε μέσα το κουμπί σταθεροποίησης (5) και αφήστε ελεύθερο τον πληκτροδιακόπτη. Για την απενεργοποίηση πατήστε ξανά τον πληκτροδιακόπτη (6) και αφήστε τον μετά ελεύθερο. Σε περίπτωση συνεχούς λειτουργίας το εργαλείο εξακολουθεί να λειτουργεί, όταν σας ξεφύγει από το χέρι. Γι’ αυτό να κρατάτε το εργαλείο πάντοτε καλά με τα δύο χέρια από τις

λεπόμενες χειρολαβές, να στέκεστε σταθερά και να εργάζεστε συγκεντρωμένοι. Να καθαρίζετε σποραδικά τις σχισμές εξαερισμού της μηχανής.

Χρησιμοποιείτε μόνο γνήσια εξαρτήματα της Metabo.

6. Έναρξη της λειτουργίας

9. ΕξαρτήματαΕΛΛΗΝΙΚΑel

Χρησιμοποιείτε μόνο εξαρτήματα, τα οποία πληρούν τις απαιτήσεις και τα χαρακτηριστικά στοιχεία που αναφέρονται σε αυτές τις οδηγίες λειτουργίας. Τοποθετείτε το εξάρτημα με ασφάλεια. Όταν χρησιμοποιείται το εργαλείο σε ένα στήριγμα: Στερεώστε με ασφάλεια το εργαλείο. Η απώλεια του ελέγχου μπορεί να οδηγήσει σε τραυματι-

Πλήρες πρόγραμμα εξαρτημάτων, βλέπε www.metabo.com ή στ ον κύριο κατάλογο.

ισκευές ηλεκτρικών εργαλείων επιτρέπεται να διενεργούνται μόνον από ηλεκτροτεχνίτες! Με ηλεκτρικά εργαλεία Metabo που έχουν ανάγκη επισκευής απευθυνθείτε παρακαλώ στην αντίστοιχη αντιπροσωπία της Metabo. Διευθύνσεις βλέπε www.metabo.com. Τους καταλόγους ανταλλακτικών μπορείτε να τους κατεβάσετε στη διεύθιυνση www.metabo.com. Τηρείτε τους εθνικούς κανονισμούς για την απόσυρση σύμφωνα με τους κανόνες προστασίας του περιβάλλοντος και για τη

άχρηστων εργαλείων, συσκευασιών και εξαρτη-

Μόνο για τις χώρες της ΕΕ: Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριµµάτων! Σύμφωνα µε την ευρωπαϊκή οδηγία 2002/96/ΕΚ περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωµάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συ λλέγονται ξεχω ριστά και να επιστρέφονται για ανακύκλωση µε τρόπο φιλικό προς το περιβάλλον. Διευκρινίσεις σχετικά με τα στοιχεία στη σελίδα 3. Τηρούμε το δικαίωμα για αλλαγές που υπηρετούν την τεχνική πρόοδο.

=Στροφές χωρίς φορτίο

=Στροφές με φορτίο ø max =Μέγιστη διατρητική ικανότητα s max =Μέγιστος αριθμός κρούσεων W=Δύναμη μεμονωμένου χτύπου m=Βάρος D=Διάμετρος του λαιμού σύσφιξης Οι τιμές μετρήθηκαν σύμφωνα με το πρότυπο EN 60745. Εργαλείο της κατηγορίας βαθμού προστασίας II ~ Εναλλασσόμενο ρεύμα Τα αναφερόμενα τεχνικά στοιχεία εννοούνται με ανοχές (σύμφωνα με τις εκάστοτε ισχύουσες τεχνικές προδιαγραφές). Τιμές εκπομπής Αυτές οι τιμές καθιστούν δυνατή την εκτί- μηση των εκπομπών του ηλεκτρικού εργαλείου και τη σύγκριση διαφόρων ηλεκτρικών εργα- λείων. Ανάλογα με τις συνθήκες εργασίας, την κατάσταση του ηλεκτρικού εργαλείου ή των εξαρ-

γασίας μπορεί το πραγματικό φορτίο να είναι υψηλότερο ή χαμηλότερο. Για την εκτί- μηση λάβετε υπόψη τα διαλείμματα εργασίας και τις φάσεις μικρού φορτίου. Με βάση τις αντί- στοιχες προσαρμοσμένες τιμές εκτίμησης καθο- ρίστε μέτρα προστασίας για το χρήστη, π.χ. οργα- νωτικά μέτρα. Συνολική τιμή κραδασμών (διανυσματικό άθροισμα τριών κατευθύνσεων) υπολογισμένη σύμφωνα με το πρότυπο EN 60745:

h, HD =Τιμή εκπομπής κραδασμών (κρουστικό τρύπημα σε μπετόν)

h, Cheq =Τιμή εκπομπής κραδασμών (καλέμισμα)

h,HD/Cheq = Ανασφάλεια (ταλαντώσεις) Τυπικές ηχητικές στάθμες, αξιολόγηση Α

=Στάθμη ηχητικής πίεσης

= Στάθμη ηχητικής ισχύος

= Ανασφάλεια Χρησιμοποιείτε προστασία ακοής (ωτασπίδες)!
