AF3647N - απορροφητήρας FAGOR - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Απορροφητήρας κουζίνας
Μάρκα	Fagor
Μοντέλο	AF3647N
Έκδοση	Αναρρόφησης ή ανακύκλωσης (φίλτρο ενεργού άνθρακα)
Εγκατάσταση	Ελάχιστη απόσταση: 60 cm (ηλεκτρική κουζίνα), 70 cm (μικτή ή αερίου)
Ηλεκτρική τροφοδοσία	220-240 V, σύνδεση με φις ή διπολικό διακόπτη (απόσταση επαφών > 3 mm)
Ισχύς αναρρόφησης	Επιλέξιμη μέσω πλήκτρου (μέγιστη ισχύς για έντονους ατμούς)
Φωτισμός	Λάμπα σε σχήμα ελιάς, 40 W μέγ., υποδοχή E14
Πίνακας ελέγχου	Πλήκτρο ON/OFF φωτισμού, πλήκτρο ON/OFF αναρρόφησης και επιλογή ισχύος
Φίλτρο λίπους	Μηνιαίος καθαρισμός, πλενόμενο σε πλυντήριο πιάτων (ήπιος κύκλος)
Φίλτρο ενεργού άνθρακα	Αντικατάσταση κάθε 4 μήνες (μόνο για έκδοση ανακύκλωσης)
Εξωτερική συντήρηση	Υγρό πανί με μετουσιωμένο οινόπνευμα ή ουδέτερο απορρυπαντικό, αποφύγετε λειαντικά
Εσωτερική συντήρηση	Καθαρίζετε τακτικά για αποφυγή κινδύνων πυρκαγιάς
Ασφάλεια	Μην ψήνετε φλόγες κάτω από τον απορροφητήρα, επιβλέπετε το τηγάνισμα, τηρείτε τις αποστάσεις εγκατάστασης
Ανταλλακτικά	Φίλτρα λίπους, φίλτρα ενεργού άνθρακα, λάμπες, βραχίονες στερέωσης, δακτύλιος σύνδεσης
Δυνατότητα επισκευής	Αντικατάσταση λαμπτήρων και φίλτρων από τον χρήστη
Διαστάσεις (κατά προσέγγιση)	Κατάλληλη για τυπικό ντουλάπι (πλάτος περίπου 90 cm)
Βάρος (κατά προσέγγιση)	Περίπου 15 kg (τυπική εκτίμηση)

Συχνές ερωτήσεις - AF3647N FAGOR

Ποια είναι η ελάχιστη απόσταση εγκατάστασης μεταξύ του απορροφητήρα και της κουζίνας;

Για μια πλήρως ηλεκτρική κουζίνα, η ελάχιστη απόσταση είναι 60 cm. Για μικτή ή κουζίνα αερίου, είναι 70 cm. Εάν οι οδηγίες της εστίας καθορίζουν μεγαλύτερη απόσταση, υπερισχύει αυτή.

Πώς συνδέεται ο απορροφητήρας Fagor AF3647N;

Η τάση πρέπει να αντιστοιχεί σε αυτήν που αναγράφεται στην ετικέτα. Εάν ο απορροφητήρας διαθέτει φις, συνδέστε το σε μια προσβάσιμη συμβατή πρίζα. Χωρίς φις, συνδέστε τον σε έναν κανονικοποιημένο διπολικό διακόπτη με απόσταση επαφών μεγαλύτερη από 3 mm.

Ποιοι είναι οι δυνατοί τύποι απορρόφησης;

Ο απορροφητήρας μπορεί να λειτουργήσει σε έκδοση αναρρόφησης (απαγωγή προς τα έξω μέσω σωλήνα) ή σε έκδοση ανακύκλωσης (με φίλτρο ενεργού άνθρακα για συγκράτηση οσμών, απαγωγή προς την οροφή του ντουλαπιού).

Πώς καθαρίζεται το φίλτρο λίπους;

Το φίλτρο λίπους πρέπει να καθαρίζεται μία φορά το μήνα με μη επιθετικά απορρυπαντικά, στο χέρι ή σε πλυντήριο πιάτων σε χαμηλή θερμοκρασία και γρήγορο κύκλο. Τραβήξτε τη λαβή απασφάλισης για να το αφαιρέσετε.

Πότε πρέπει να αντικατασταθεί το φίλτρο ενεργού άνθρακα;

Το φίλτρο ενεργού άνθρακα πρέπει να αντικαθίσταται κάθε 4 μήνες σε κανονική χρήση, συχνότερα εάν η χρήση είναι εντατική. Δεν καθαρίζεται ούτε αναγεννάται.

Πώς αντικαθίστανται οι λάμπες του απορροφητήρα;

Αποσυνδέστε τον απορροφητήρα. Χρησιμοποιήστε ένα μικρό κατσαβίδι για να αφαιρέσετε το φωτιστικό. Αντικαταστήστε τη λάμπα με μια λάμπα σε σχήμα ελιάς μέγιστης ισχύος 40 W (υποδοχή E14). Κλείστε το φωτιστικό με κούμπωμα.

Τι να κάνω εάν ο φωτισμός δεν λειτουργεί;

Πριν επικοινωνήσετε με το τμήμα εξυπηρέτησης, ελέγξτε ότι οι λάμπες έχουν τοποθετηθεί σωστά στη θέση τους και ότι δεν έχουν καεί.

Ποιες προφυλάξεις ασφαλείας πρέπει να τηρούνται;

Ποτέ μην ψήνετε φλόγες κάτω από τον απορροφητήρα. Επιβλέπετε το τηγάνισμα για να αποφύγετε την ανάφλεξη του υπερθερμασμένου λαδιού. Διασφαλίστε τον καλό αερισμό του χώρου εάν ο απορροφητήρας χρησιμοποιείται με μη ηλεκτρικές συσκευές. Τηρείτε τις αποστάσεις εγκατάστασης.

Πώς ρυθμίζεται ο απορροφητήρας για να προσαρμόζεται τέλεια στο ντουλάπι;

Εάν ο απορροφητήρας δεν εφαρμόζει τέλεια στην κάτω άκρη του ντουλαπιού, ξεβιδώστε τις βίδες P των βραχιόνων που είναι τοποθετημένοι στον απορροφητήρα (Εικ. 2), ρυθμίστε τη θέση και ξαναβιδώστε. Ρυθμίστε επίσης τη διαδρομή του συρόμενου συρταριού μέσω των εγκοπών F (Εικ. 4) ανάλογα με το βάθος του ντουλαπιού.

Τι να κάνω σε περίπτωση βλάβης ή δυσλειτουργίας;

Συμβουλευτείτε πρώτα το εγχειρίδιο χρήσης. Εάν το πρόβλημα επιμένει, επικοινωνήστε με το τμήμα εξυπηρέτησης της Fagor. Πριν από οποιαδήποτε επέμβαση, αποσυνδέετε πάντα τον απορροφητήρα από το ηλεκτρικό δίκτυο.

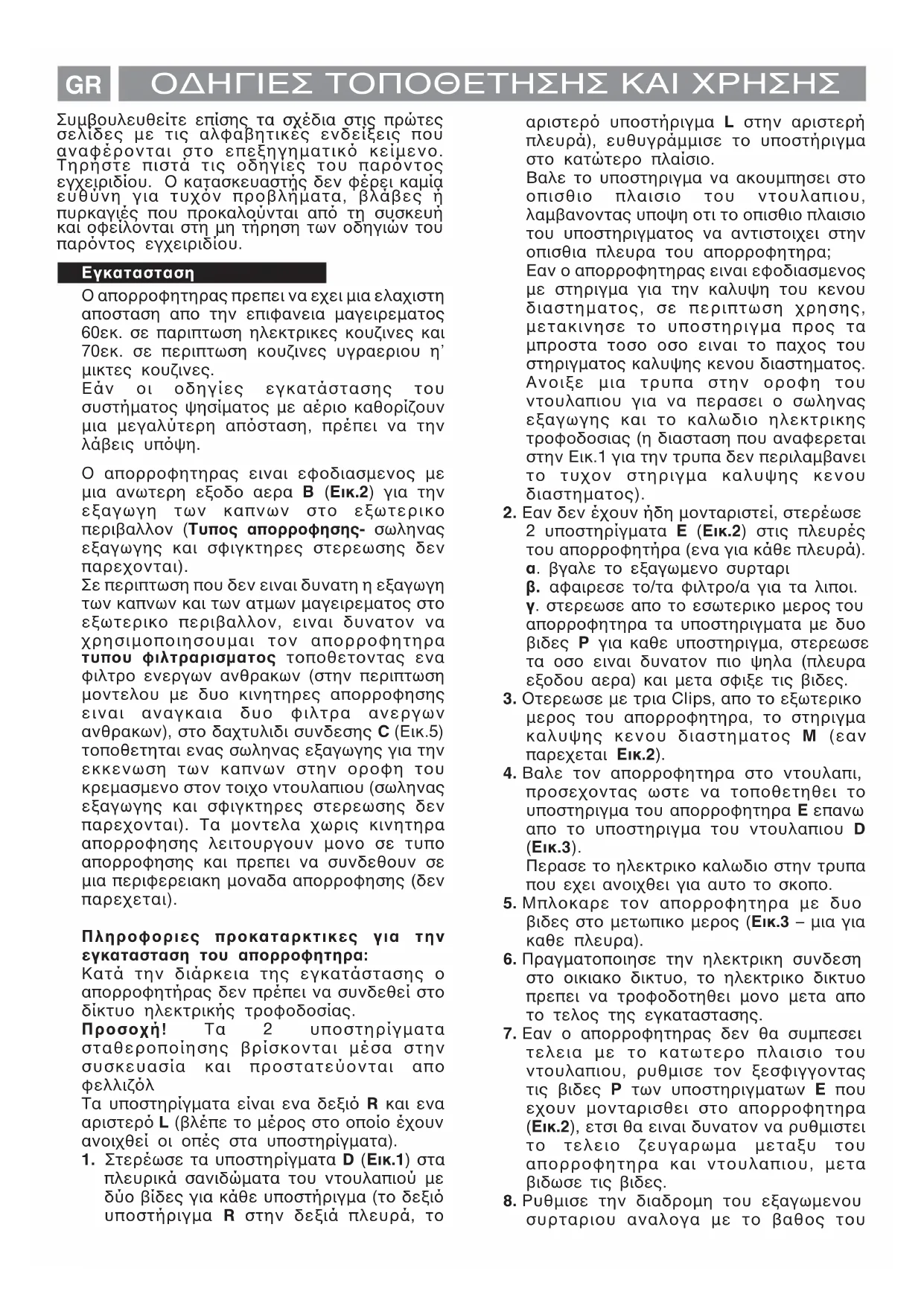

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AF3647N FAGOR

Ο απορροφητήρας είναι εφοδιασμένος με μια ανώτερη έξοδο αέρα (Εικ.2) για την εξαγωγή του καπνού στον εξωτερικό περίβαλον (τύπος απορρόφησης- σωλήνας εξαγωγής και σφιγκτήρες στερέωσης δεν παρέχονται).

Σε περίπτωση που δεν είναι δυνατή η εξαγωγή των καπνών και των ατμών μαγειρέματος προς το εξωτερικό περιβάλλον, είναι δυνατόν να χρησιμοποιήσετε τον απορροφητήρα τύπου φιλτραρίσματος τοποθετώντας ένα φίλτρο ενεργών ανθράκων (στην περίπτωση μοντέλου με δύο κινητήρες απορρόφησης είναι αναγκαία δύο φίλτρα ενεργών ανθράκων (Εικ.5). Τοποθετείται ένας σωλήνας εξαγωγής για την εκκένωση των καπνών στην οροφή ή κρεμασμένο στον τοίχο του ντουλαπιού (σωλήνας εξαγωγής και σφιγκτήρες στερέωσης δεν παρέχονται). Τα μοντέλα χωρίς κινητήρα απορρόφησης λειτουργούν μόνο σε συνδυασμό με απορρόφηση και πρέπει να συνδεθούν σε μια περιφερειακή μονάδα απορρόφησης (δεν παρέχεται).

Πληροφορίες προκαταρκτικές για την εγκατάσταση του απορροφητήρα:

Κατά τη διάρκεια της εγκατάστασης ο απορροφητήρας δεν πρέπει να συνδέεται στο δίκτυο ηλεκτρικής τροφοδοσίας.

Προσοχή! Τα 2 υποστηρίγματα στερέωσης βρίσκονται μέσα στη συσκευασία και προστατεύονται από φελιζόλ.

Τα υποστηρίγματα είναι ένα δεξί R και ένα αριστερό L (βλέπε το έρεος στο οποίο έχουν ανοίξει οι οπές για τα υποστηρίγματα).

1. Στερώσε τα υποστηρίγματα D (Εικ.1) στα πλευρικά σανιδώματα του ντουλαιού με δύο βίδες για κάθε υποστήριγμα (το δεξιό υποστήριγμα R στην δεξιά πλευρά, το

αριστερό υποστήριγμα L στην αριστερή πλευρά), ευθυγραμμίζοντας το υποστήριγμα στο κάτω μέρος του πλαισίου.

Βάλε το υποστήριγμα ακουμπισμένο στο πίσω μέρος του ντουλαιού, λαμβάνοντας υπόψη ότι το πίσω μέρος του υποστηρίγματος πρέπει να αντιστοιχεί στην πίσω πλευρά του απορροφητήρα.

Εάν ο απορροφητήρας είναι εφοδιασμένος με στήριγμα για την κάλυψη του κενού διαστήματος, σε περίπτωση χρήσης, μετακινήστε το υποστήριγμα προς τα μπροστά τόσο όσο είναι το πάχος του στηρίγματος κάλυψης κενού διαστήματος. Ανοίξτε μια τρύπα στην οροφή του ντουλαπιού για να περάσει ο σωλήνας εξαγωγής και το καλώδιο ηλεκτρικής τροφοδοσίας (η διάσταση που αναφέρεται στην Εικ.1 για την τρύπα δεν περιλαμβάνει το τυχόν στήριγμα κάλυψης κενού διαστήματος).

2. Εάν έχετε δύο μονταριστές, στερεώστε 2 υποστηρίγματα E (Εικ.2) στις πλευρές του απορροφητήρα (ένα για κάθε πλευρά). α. Βγάλτε το εξωτερικό συρτάρι και αφαιρέστε το/τα φίλτρο/α για τα λίπη. β. Στερεώστε από εσωτερικό μέρος του απορροφητήρα τα υποστηρίγματα E και τις δύο βίδες P για κάθε υποστήριγμα, στερεώστε τα όσο είναι δυνατόν πιο γρήγορα (πλευρά εξόδου αέρα) και μετά σφίξτε τις βίδες. 3. Στερεώστε με τρεις βίδες, από το εξωτερικό μέρος του απορροφητήρα, το στήριγμα κάλυψης κενού διαστήματος M (εάν πρόκειται, Εικ.2). 4. Βάλτε τον απορροφητήρα στο ντουλάπι, προσέχοντας ώστε να τοποθετηθεί το υποστήριγμα του απορροφητήρα E επάνω από το υποστήριγμα του ντουλαπιού D (Εικ.3). Περάστε το ηλεκτρικό καλώδιο στην τρύπα που έχει ανοίξει για αυτό το σκοπό. 5. Μπλοκάρετε τον απορροφητήρα με δύο βίδες στο μετωπικό μέρος (Εικ.3 - μια για κάθε πλευρά). 6. Πραγματοποιήστε την ηλεκτρική σύνδεση στο οικιακό δίκτυο, το ηλεκτρικό δίκτυο πρέπει να τροφοδοτηθεί μόνο μετά από το τέλος της εγκατάστασης. 7. Εάν ο απορροφητήρας δεν θα μπει τελείως με το κατώτερο πλαίσιο του ντουλαπιού, ρυθμίστε τον εφαρμόζοντας τις βίδες P των υποστηριγμάτων E που έχουν μονταριστεί στον απορροφητήρα (Εικ.2), έτσι θα είναι δυνατόν να ρυθμιστεί το τέλειο ζευγάρωμα μεταξύ του απορροφητήρα και ντουλαπιού, μετά βιδώστε τις βίδες. 8. Ρυθμίστε τη διαδρομή του εξαγόμενου συρταριού ανάλογα με το βάθος του

ντουλαπιού δια μέσου των ρυθμιστών F (Εικ.4). Με αυτόν τον τρόπο είναι δυνατόν να βάλεις το εσωτερικό μέρος του συρταριού να συνεχίσει κάτω από το ντουλάπι (Εικ.4).

α. Σφίξτε τις βίδες του ρυθμιστή F. β. Μετακινήστε τους ρυθμιστές προς τα μπροστά ή προς τα πίσω ανάλογα με την ανάγκη. γ. Σφίξτε τις βίδες των ρυθμιστών.

1. Βάλε στο δαχτυλίδι σύνδεσης C το οποίο παρέχεται στον εξοπλισμό ένα σωλήνα εξαγωγής, κατά προτίμηση της ίδιας διαμέτρου με την έξοδο του δαχτυλιδιού σύνδεσης (Εικ.5). Ο σωλήνας εξαγωγής πρέπει να είναι ικανοποιητικά μακρύς ώστε να φτάσει στο εξωτερικό περιβάλλον (τύπος απορροφητήρα) ή στην οροφή του ντουλαπιού (τύπος φιλτραρίσματος). 10. Σταθεροποίησε το δαχτυλίδι σύνδεσης C (σταθεροποίηση με κλικ), στην ανώτερη έξοδο αέρα του απορροφητήρα.

Πριν από την εγκατάσταση, το δάχτυλο είναι εφοδιασμένο με μια ένδειξη που πρέπει να αντιστοιχεί στον ειδικό αγωγό που έχει χαρακτηριστεί στην ανωτέρω έξοδο αέρα.

11. Αποπερατώστε την εγκατάσταση του σωλήνα εξαγωγής. 12. Ανοίξτε το εξαγόμενο συρτάρι (Εικ.6) και εφαρμόστε την αισθητική μάσκα Q (εάν πρόκειται) με 2 βίδες από το εσωτερικό μέρος του απορροφητήρα (Εικ.7). 13. Τοποθετήστε εκ νέου τα φίλτρα για τα λίπη, συνδέστε τον απορροφητήρα στο ηλεκτρικό δίκτυο και ελέγξτε αν ο απορροφητήρας λειτουργεί ορθά.

Ηλεκτρική σύνδεση

Η ταπών του δικτύου πρέπει να είναι ίδια με την ταπών που αναγράφεται στην ετικέτα χαρακτηριστικών, στο εσωτερικό του απορροφητήρα. Εάν διαθέτει φις, συνδέστε τον απορροφητήρα σε πρίζα που προσεγγίζει τη βάση των τοπικών κανονισμών. Εάν δεν διαθέτει φις (άμεση σύνδεση στο δίκτυο), τοποθετήστε ένα διπολικό διακόπτη βάσει των κανονισμών με ελάχιστη απόσταση ανοιχτών επαφών 3mm (σε προσέλαση τους).

Περιγραφή του

Απορροφητήρας - Εικ. 8

1 Πίνακας ελέγχου 2 Φίλτρο για τα λίπη (1 ή 2 ανάλογα με το μοντέλο που έχει αποκτηθεί) 3 Χειρολαβή για το ξεγαντζωμα του φίλτρου για τα λίπη 4 Φωτισμός 5 Παραβάν ατμών (εσωγενές), ανάλογα με το οικείο μοντέλο πρέπει να είναι μεταλλικό, μαύρο ή εφαρμοσμένο φίλτρο για τα λίπη 6 Αισθητική μάσκα (διαθέσιμη βάση του μοντέλου που έχει αποκτηθεί) 7 Σπριγμα κάλυψης κενού διαστήματος (διαθέσιμο βάση του μοντέλου που έχει αποκτηθεί) 8 Ντουλαπάνι (είναι παρεχόμενο, ερμηνευτικό σχήμα της τυπολογίας εγκατάστασης)

Λειτουργία -

Μοντέλο ηλεκτρολόγιο

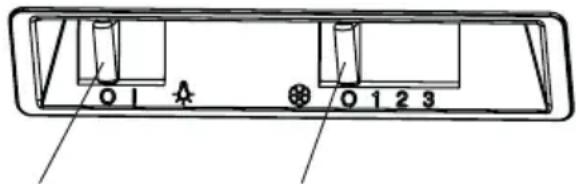

Περιγραφή πίνακα ελέγχου και λειτουργία του απορροφητήρα

α β

α. Πλήκτρο ON/OFF φωτά β. Πλήκτρο OFF/ON απορρόφηση και επιλογή ισχύος

Χρησιμοποιήστε την έντονη ισχύ απορρόφησης για την απομάκρυνση οσμών και ατμών μαγειρέματος. Συνιστάται να θέσετε σε λειτουργία την απορρόφηση 5 λεπτά πριν αρχίσετε το μαγείρεμα και να είναι σε λειτουργία για ακόμα 15 λεπτά περίπου μετά το τέλος του μαγειρέματος.

Καθαρισμός

Ο απορροφητήρας πρέπει να καθαρίζεται τακτικά, εσωτερικά και εξωτερικά. Για τον καθαρισμό χρησιμοποίησε ένα πανί υγρό με οινόνευμα καθαρισμού ή με ουδέτερα υγρά απορρυπαντικά. Απόφυγε τη χρήση προϊόντων που περιέχουν συστατικά που χαράζουν.

Η μη τήρηση των διατάξεων απαιτού του ανεφοπλιστή και της αντικαταστάσεως και καθαρισμού των πιττών προκαλεί πυρκαγιάς.

Αφού το καθαρίσεις, προχώρα κατά τον αντίθετο τρόπο για να το μονταρεις.

Συντήρηση

Πρέπει να καθαρίζεται μία φορά τον μήνα, με απορρυπαντικά που δεν χαράζουν, στο χέρι ή στο πλυντήριο πιάτων σε χαμηλές θερμοκρασίες και σε μικρό χρόνο.

Με το πλύσιμο στο πλυντήριο πιάτων το μεταλλικό φίλτρο για τα λίπη είναι δυνατόν να χάσει το χρώμα, αλλά τα δικά του χαρακτηριστικά φιλτραρίσματος δεν επηρεάζονται καθόλου.

Για να βγάλετε το φίλτρο για τα λίπη, τραβήξτε τη χειρολαβή ελατηρίου για το ξεκλείδωμα προς την απέναντι πλευρά του απορροφητήρα και βγάλτε το φίλτρο - (Εικ.9).

Φίλτρο άνθρακα (μόνο για τύπο Φιλτραρίσματος)

Συγκρατεί τις οσμές που δημιουργούνται από το μαγείρεμα.

Είναι απαραίτητα δύο φίλτρα άνθρακα για απορροφητήρα με δύο κινητήρες και 1 φίλτρο άνθρακα για απορροφητήρα με ένα κινητήρα. Το φίλτρο άνθρακα πρέπει να αντικαθίσταται κάθε 4 μήνες περίπου ή εντατικής χρήσης του απορροφητήρα, ή πιο συχνά.

ΔΕΝ πρέπει να πλυθεί ή να ανακατασκευαστεί.

Βάλε το φίλτρο άνθρακα κάτω από το προστατευτικό κάλυμμα της περιστροφής

του κινητήρα, και μετά γυρίστε την κεντρική χειρολαβή του φίλτρου στη ωρολογιακή κατεύθυνση (Εικ.10).

Για να το βγάλετε, γυρίστε την κεντρική χειρολαβή σε αντιωρολογιακή κατεύθυνση.

Αντικατάσταση των λαμπτήρων - Εικ. 11

Ελέγξτε πρώτα ότι οι λάμπες είναι κρύες. Πηγαίνετε στον χώρο τροφοδοσίας:

Βγάλτε το προστατευτικό κάλυμμα κάνοντας ένα μικρό πλάγιο κάτω ή με κατσαβίδι.

Αντικαταστήστε την κατεστραμμένη λάμπα. Χρησιμοποιήστε μόνο λάμπες σε σχήμα ίδιας των 40W το μέγιστο (E14).

Εάν ο φωτισμός δεν είναι επαρκής, 2 Εάν οι λαμπτήρες έχουν μείνει κανόνα στην προηγούμενη κάλυψη της τεχνικής βοήθειας.

Προειδοποίηση:

Μη χρησιμοποιείτε ποτέ τον απορροφητήρα χωρίς τη χρήση όλα τα τοποθετημένα!

Ο αέρας από τον απορροφητήρα δεν πρέπει να οδηγείται σε αγωγό που χρησιμοποιείται για την απαγωγή αερίων συσκευών που τροφοδοτούνται με ενέργεια διαφορετική από την ηλεκτρική. Πρέπει να προβλέπεται πάντα κατάλληλος αερισμός του χώρου όταν χρησιμοποιούνται ταυτόχρονα ο απορροφητήρας και συσκευές που τροφοδοτούνται με ενέργεια διαφορετική από την ηλεκτρική. Απαγορεύεται αυστηρά το μαγείρεμα φλαμπέ ή φωτιά κάτω από τον απορροφητήρα.

Η χρήση ελεύθερης φλόγας είναι επικίνδυνη για τα φίλτρα, μπορεί να προκαλέσει πυρκαγιές και κατά συνέπεια πρέπει να αποφεύγεται κάθε περίπτωση. Το τηγάνισμα πρέπει να γίνεται υπό έλεγχο ώστε να αποφεύγεται η υπερχείλιση του λαδιού από υπερβολική θερμότητα. Για τα τεχνικά μέτρα ασφαλείας για την απαγωγή καπνών, ακολουθήστε

πιστά τις οδηγίες που περιέχουν οι κανόνες των τοπικών αρχών.
