abConsulter les dessins de la première page avec les références

alphabétiques que l’on retrouvera dans le texte explicatif.

Suivre strictement les instructions de cette notice. Le

constructeur décline toute responsabilité pour tous les

inconvénients, dommages ou incendies provoquès à l’appareil

et dus à la non observation des instructions de la présente notice.

Si vous possédez un plan de cuisson entièrement électrique,

la hotte doit etre installée à une distance de 60 cm , de 70

cm dans le cas d’un plan de cuisson mixte ou à gaz.

Si les instructions d’installation du dispositif de cuisson au

gaz spécifient une plus grande distance, il faut en tenir

La hotte est équipée d’une sortie de l’air supérieure

B (Fig. 2) pour l’évacuation des fumées vers

l’extérieur (Version aspirante – tuyau d’évacuation

et colliers de fixation non fournis).

Dans l’éventualité où il ne serait pas possible d’évacuer les

fumées et les vapeurs de cuisson vers l’extérieur, il est

possible d’utiliser la hotte dans la version filtrante, en

effectuant le montage d’un filtre à charbon actif (dans le cas

d’un modèle à deux moteurs d’aspiration, deux filtres à

charbon actif sont nécessaires); sur la bague de raccord C

(Fig. 5) un tuyau d’évacuation doit être monté pour l’expulsion

des fumées sur le plafond du meuble (tuyau d’évacuation

et colliers de fixation non fournis).

Les modèles sans moteur d’aspiration fonctionnent

uniquement dans la version aspirante et ils doivent être

connectés à une unité périphérique d’aspiration (non fournie).

Informations préliminaires pour l’installation de la

Pendant les phases de l’installation, ne raccordez pas la

hotte au réseau électrique

Attention ! Les 2 brides de fixation sont logées dans les

protections en polystyrène de l’emballe.

Les brides se trouvent, une à droite R et une à gauche L (voir

poinçonnage sur les brides).

1. Fixer les brides D (Fig. 1) sur le panneau latéral du

meuble avec deux vis pour chaque bride (la bride droite

R sur le côté droit, la bride gauche L sur le côté gauche),

aligner la bride au bord inférieur.

Placer l’étrier- à feuillures – sur le bord postérieur du

meuble, en tenant compte que le bord postérieur de

l’étrier doit correspondre au côté postérieur de la hotte;

si la hotte est fournie avec un “distancier”, en cas

d’utilisation, déplacer la hotte en avant sur toute

l’épaisseur du distancier.

Effectuer un trou sur le plafond du meuble pour le passage

du tuyau d’évacuation et pour le câble électrique (la cote

indiquée sur la Fig. 1 pour effectuer trou ne comprend

pas le distancier éventuel).

2. Si elles non pas encore été montées, fixer 2 brides E

(Fig.2) sur les côtés de la hotte (une sur chaque côté).

a. enlever le tiroir retirable;;

b. enlever le(s) filtre(s) à graisse;

c. de l’intèrieur de la hotte, fixer les étriers avec deux

vis P pour chaque étrier, et les fixer le plus possible vers

le haut (côté de la sortie d’air) et ensuite serrer les vis.

3. Fixer avec 3 Clipsl le distancier M (si fourni – Fig. 2).

4. Introduire la hotte dans le meuble, en faisant bien attention

de placer l’étrier de la hotte E au-dessus de l’étrier du

Faire passer le câble électrique à travers le trou effectué

5. Bloquer la hotte avec deux vis sur la partie frontale (Fig

3 – une pour chaque côté).

6. Effectuer le raccordement électrique au réseau

domestique, le réseau électrique doit être alimenté

seulement à la fin de l’installation.

7. Si la hotte ne joint pas parfaitement le bord inférieur du

meuble, régler la position en dévissant le vis P des

étriers E montés sur la hotte (Fig. 2) ; i l sera dés lors

possible de régler le parfait accouplement entre hotte et

meuble, ensuite revisser les vis.i.

8. Régler la course du tiroir retirable en fonction de la

profondeur du meuble en agissant sur les deux feuillures

F (Fig. 4). De cette manière, il sera possible de replacer

le frontal à niveau avec le meuble même (Fig. 4).

a. Dévisser les vis des feuillures F;

b. Déplacer les dispositifs de fixation en arrière ou en

avant comme nécessaire.

c. serrer les vis de fixation.

9. Sur la bague de raccordt C fournie avec l’équipement,

installer un tuyau d’évacuation, de préférence d’un

diamètre égal à celui de la bague de raccord (Fig. 5).

Le tuyau d’évacuation doit être assez long pour rejoindre

l’extérieur (version aspirante) ou le plafond du meuble

(version filtrante).

10.Fixer la bague de raccord C (fixation à déclic) à la sortie

d’air supérieure de la hotte.

Pour faciliter l’installation, la bague est munie d’un indice

G qui doit correspondre à la guide appropriée H obtenue

dans la sorte d’air.

11.Compléter l’installation du tuyau d’évacuation.

12.Ouvrir le tiroir retirable (Fig. 6) et appliquer le cache

esthétique Q (si fourni) avec 2 vis à l’intérieur de la hotte.

13.Réinstaller les filtres à graisse, relier la hotte, raccorder

la hotte au réseau électrique et contrôler le fonctionnement

Branchement électrique

La tension du réseau doit correspondre à la tension indiquée

sur l’étiquette des caractéristiques située dans la hotte. Si la

hotte est fournie avec une fiche, la raccorder à une prise

accessible conforme aux normes en vigueur. Si la hotte est

fournie sans fiche ( branchement direct sur le réseau), la

raccorder à un interrupteur bipolaire normalisé ayant une

distance des contacts supérieure à 3 mm (accessible).

PRESCRIPTIONS DE MONTAGE ET MODE D’EMPLOI FPRESCRIPTIONS DE MONTAGE ET MODE D’EMPLOI F Description de la hotte – Fig. 8

1 Panneau de contrôle

2 Filtre anti-graisse (1 ou 2 sur la base du modèle en

3 Poignée de décrochage du filtre anti-graisse

5 Ecran vapeurs (retirable), suivant le modèle disponible,

peut être en métal, en verre, ou fourni avec filtre à

6 Masque esthétique (Disponible sur la base du modèle

7 Cache-meuble (Disponible sur la base du modèle en

8 Meuble (non fourni, dessin explicatif de la typologie

Description du panneau de contrôle et fonctionnement

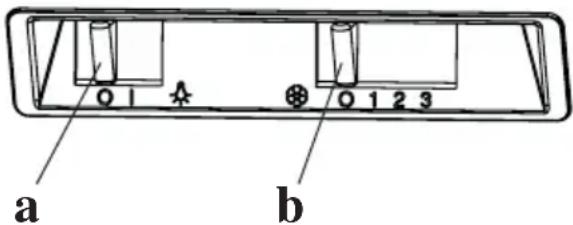

a.touche ON/OFF éclairage

b.touche OFF/ON aspiration et sélection puissance

Utiliser la puissance d’aspiration maximum en cas de

concentration très importante des vapeurs de cuisson. Nous

conseillons d’allumer le dispositif d’aspiration 5 minutes

avant de commencer la cuisson et de le faire fonctionner

encore pendant 15 minutes environ après avoir terminé la

La hotte doit etre regulièrement nettoyée à l’intérieur

Pour le nettoyage, utiliser un chiffon humide imbibé d’alcool

dénaturé ou de détergents liquides neutres. Eviter d’utiliser

des produits abrasifs.

Le non respect des règles de nettoyage de la hotte, de la

substitution et du nettoyage des filtres comporte des risques

Nettoyage de l’écran vapeurs en verre (disponible

seulement pour quelques modèles)

Le verre peut être démonté et nettoyé avec un détergent

Pour enlever le verre (Fig. 12):

1. Enlever le filtre à graisse

2. De l’extérieur, appuyer légèrement le verre vers le bas

et le faire glisser en avant.

3. Enlever le verre en le faisant tourner légèrement.

Après l’avoir nettoyé, procéder en sens inverse pour le

Veillez a débrancher la hotte du réseau électrique avant toute

intervention sur celle- ci.

Le filtre doit être nettoyé une fois par mois, avec des

détergents non agressifs, à la main ou dans le lave-vaisselle

à faibles températures et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle

peut en provoquer la décoloration.

Toutefois, les caractéristiques de filtrage ne seront en aucun

Pour démonter le filtre anti-graisse, tirer la poignée de

décrochement à ressort (f) vers le côté opposé de la hotte

et retirer le filtre - (Fig. 9).

Filtre à charbon actif (uniquement pour version

Retient les odeurs désagréables de cuisson.

Deux filtres à charbon sont nécessaires pour la hotte à deux

moteurs et 1 filtre à charbon pour la hotte à un moteur.

Le filtre à charbon doit être remplacé tous les 4 mois en cas

d’utilisation non intensive de la hotte, ou plus fréquemment.

IL NE PEUT PAS être nettoyé ou régénéré.

Appliquer le filtre à charbon en couverture de la grille de

protection de la couronne mobile du moteur, ensuite tourner

la poignée centrale P du filtre dans le sens des aiguilles d’une

Pour démonter, tourner la poignée centrale P du filtre dans

le sens contraire aux aiguilles d’une montre.

Remplacement des lampes – Fig. 11

En premier lieu, vérifier que les lampes soient bien froides.

Entrer dans le compartiment lampes :

retirer la plafonnière en se servant comme levier d’un petit

tournevis à découpe ou d’un outil similaire.

Remplacer la lampe abîmée.

Utiliser seulement des lampes à forme d’olive de 40W max

Refermer le plafonnier (fixage à déclic)

Dans l’éventualité où l’éclairage ne devait pas

fonctionner, vérifier si les lampes ont été introduites

correctement dans leur logement, avant de contacter

le service après-vente.

Ne jamais utiliser la hotte sans avoir installé correctement

la grille! L’air aspiré ne doit pas etre expulsé dans un conduit

utilisé pour l’échappement des fumées d’appareils alimentés

avec une énergie autre que l’énergie électrique. Il faut prévoir

une bonne aération du local lorsque l’on utilise simultanément

une hotte et des appareils alimentés avec une autre énergie

que l’electricité. Il est strictement défendu de faire flamber des

aliments sous la hotte. Toute flamme sous la hotte peut

endommager les filtres et causer un incendie. La friture doit

etre surveillée pour éviter que l’huile surchauffée ne

s’enflamme. Pour des raisons techniques et de sécurité

veuillez suivre scrupuleusement les réglementations locales

relatives à l’évacuation des fumées.
