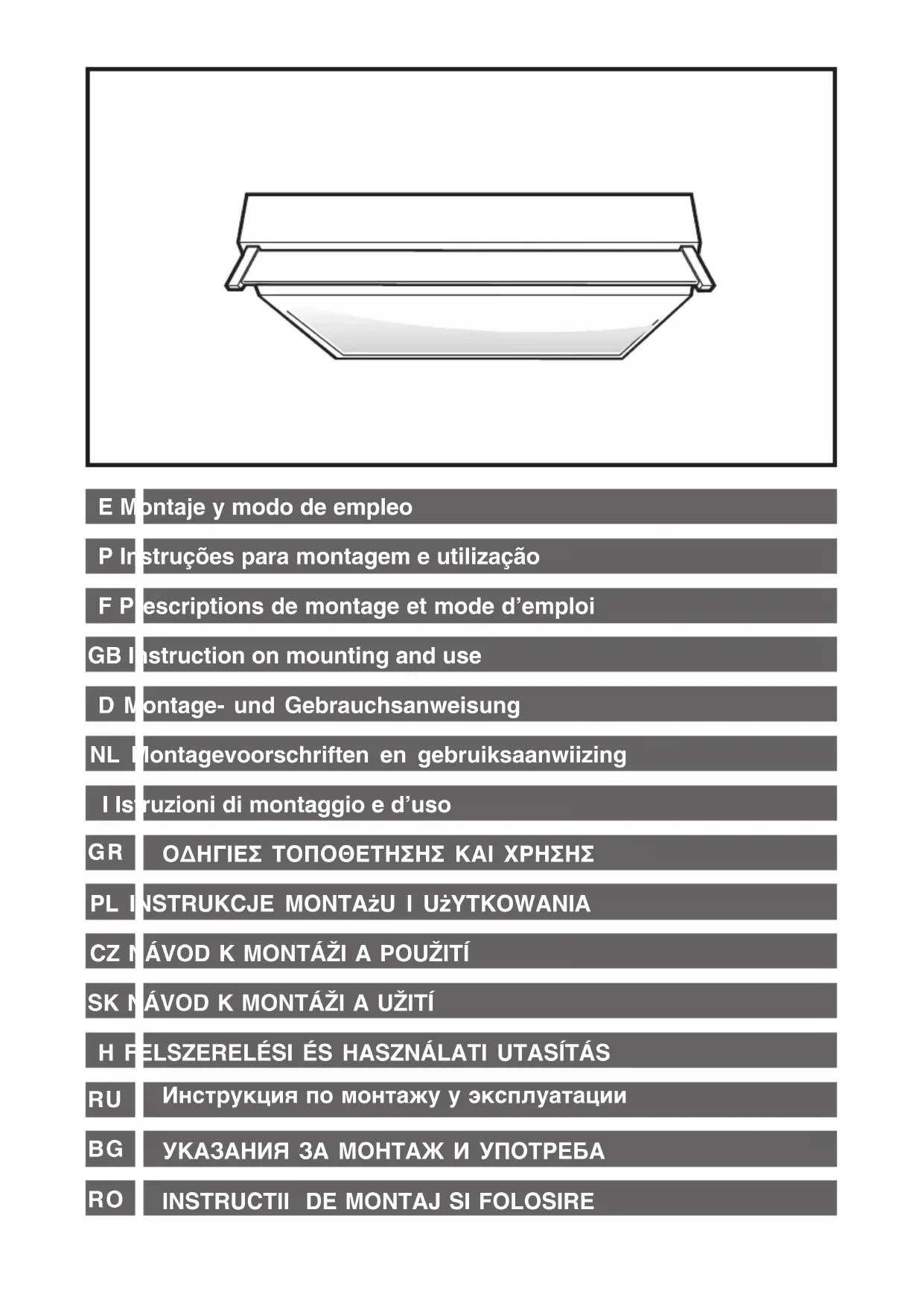

F Prescriptions de montage et mode d’emploi

Filtre métallique autoportant

de desperdícios domésticos ou a loja onde adquiriu o produto.

F - Cet appareil porte le symbole du recyclage conformément

à la Directive Européenne 2002/96/CE concernant les Déchets

d’Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil,

vous contribuerez à empêcher toute conséquence nuisible pour

l’environnement et la santé de l’homme.

Le symbole présent sur l’appareil ou sur la documentation

qui l’accompagne indique que ce produit ne peut en aucun cas

être traité comme déchet ménager. Il doit par conséquent être

remis à un centre de collecte des déchets chargé du recyclage

des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à

l’élimination des déchets en vigueur dans le pays d’installation.

Pour obtenir de plus amples détails au sujet du traitement, de

la récupération et du recyclage de cet appareil, veuillez vous

adresser au bureau compétent de votre commune, à la société

de collecte des déchets ou directement à votre revendeur.

GB - This appliance is marked according to the European

INSTRUÇÕES PARA MONTAGEM E UTILIZAÇÃO P

* Não disponível em todos os modelosConsulter les dessins de la première page avec les références

alphabétiques que l’on retrouvera dans le texte explicatif.

Suivre strictement les instructions de cette notice. Le

constructeur décline toute responsabilité pour tous les

inconvenients, dommages ou incendies provoquès à l’appareil

et dus à la non observation des instructions de la présente notice.

La hotte est fournie avec une sortie d’air supérieure B1 et en

option une sortie arrière B2*, prévue pour l’évacuation des

fumées vers l’extérieur. Selon la solution retenue, appliquer la

bride C fournie, boucher dans tous les cas le trou inutilisé avec

le bouchon D* fourni.

Attention! Sur certains modèles, le trou de sortie arrière n’est

pas directement accessible, meme en retirant le bouchon

(lorsque celui-ci est monté d’origine). Dans ce cas, retirer la

pièce en plastique E1 ou E2 qui obstrue le trou a l’aide d’une pince

coupante. Controler que le selecteur mode aspirant/filtrant

(situé a l’intérieur de la hotte) G est en position aspirante (A).

Dans le cas où il est impossible d’évacuer vers l’extérieur les

fumées et vapeurs de cuisson, vous pouvez alors utiliser la

hotte en version filtrante en montant le filtre a charbon. Les

fumées et vapeurs seront recyclées à travers la grille avant

située au dessus du panneau de commandes. Controler que le

selecteur aspirante/filtrant est en position filtrante (F).

Les modèles sans moteur aspirant fonctionnent seulement en

version aspirante et doivent etre reliés a une centrale extérieure

d’aspiration (non fournie).

Installation - Si vous possédez un plan de cuisson entièrement

électrique, la hotte doit etre installée a une distance de 60 cm,

de 75 cm dans le cas d’un plan de cuisson mixte ou a gaz.

Si les instructions d’installation du dispositif de cuisson au gaz

spécifient une plus grande distance, il faut en tenir compte.

La hotte peut etre installée sur un mur ou sur le fond d’un meuble;

s’il est fourni, utiliser le gabarit de pose H de facon a percer

correctement les trous, sinon, appuyer la hotte sur le mur ou sur

le fond du meuble et à l’aide d’un crayon noir, repérer l’endroit

où percer les trous.

Fixation murale -Inserer les chevilles J dans les trous et les 2

vis K dans les trous supérieurs. Retirer la grille et accrocher

la hotte aux 2 vis, ensuite, depuis l’intérieur, positionner la

troisième vis L enfin serrer toutes les vis.

Fixation sous un meuble - Fixer la hotte avec les 4 vis M à

l’intérieur du meuble.

Branchement électrique - La tension du réseau doit correspondre

à la tension indiquée sur l’étiquette des caractéristiques située

dans la hotte. Si la hotte est fournie avec une fiche, la raccorder

à une prise accessible conforme aux normes en vigueur. Si la

hotte est fournie sans fiche ( branchement direct sur le réseau),

la raccorder à un interrupteur bipolaire normalisé ayant une

distance des contacts supérieure à 3 mm (accessible).

Fonctionnement - Le panneau de controle se trouve sur la partie

avant de la facade et est doté de differentes vitesses d’apiration.

Utiliser la puissance d’aspiration maximale en cas d’odeurs ou

de vapeur importantes. Dégager le panneau frontal N*. Nous

vous conseillons de mettre la hotte en route 5 minutes avant de

commencer a cuisiner et de la laisser fonctionner environ 15

minutes après la cuisson.

Entretien - Veillez a débrancher la hotte du réseau electrique

avant toute intervention sur celle- ci.

Nettoyage - La hotte doit etre regulièrement nettoyée à l’intérieur

et à l’extérieur. Pour le nettoyage, utiliser un chiffon humide

imbibé d’alcool dénaturé ou de détergents liquides neutres.

Eviter d’utiliser des produits abrasifs.

Le non respect des règles de nettoyage de la hotte, de la

substitution et du nettoyage des filtres comporte des risques

Filtre a graisse – il peut s’agir d’un des modèles suivants:

Le filtre de papier doit etre changé une fois par mois ou s’il

est coloré du coté supérieur, lorsque la couleur est visible du

Le filtre éponge est lavé une fois par mois et changé tous les

Le filtre mécanique doit etre nettoyé a la main une fois par mois

a l’aide de détergents adaptés. Vous pouvez également le

passer au lave vaisselle.(65°C).

Pour accéder au filtre a graisse ouvrir la grille a l’aide des

loquets P et la sortir de ses fixations R1 ou R2.

Le filtre métallique autoportant n’a pas de grille de support,

pour l’enlever, tirer les ressorts de décrochage P4 vers l’arrière

et extraire le filtre vers le bas.

Attention! Si lavé en lave vaisselle le filtre métallique peut

changer de couleur mais son efficacité filtrante reste inchangée.

Filtre au charbon - il peut s’agir d’un des modèles suivants:

Rectangulaire S1 ou S2 ou S3: changer tous les 6 mois

Montage (S1 ou S2): inserer l’arrière du filtre T et accrocher les

fixations avant (U).

Montage (S3): Enlever le couvercle W en tournant les

Insérer le petit matelas à charbon à l’intérieur du logement

approprié et le fixer en tournant le pommeau O de 90°, refermer

Procéder en sens inverse pour le démontage.

Circulaire(V1-V2-V3-modéles variés): changer tous les 4

Encastré a baillonette le positionner au centre, le recouvrir de

la grille de protection du moteur en veillant à ce que les points

X1 ou X2 ou X3 du filtre a charbon correspondent aux points

Y1 ou Y2 du convoyeur, puis le tourner dans le sens des aiguilles

d’une montre. Pour le démonter tourner dans le sens inverse

des aiguilles d’une montre, s’il possède une languette Z ne pas

oublier de la soulever légèrement auparavant.

Changement de l’ampoule 40W- Dévisser l’ampoule grillée et la

remplacer par une ampoule ovale a incandescence max 40W E14. Enlever la grille pour accéder au compartiment de la lampe.

Remplacement des lampes halogène - Accéder au logement

de la lampe – sortir la protection en utilisant un petit tournevis

à lame plate ou tout autre outil similaire.

Attention! Avant de toucher les lampes, assurez-vous qu’elles

soient froides. Remplacer la lampe endommagée. Utiliser

uniquement des lampes halogènes 20W maximum (G4), en

ayant soin de ne pas les toucher avec les mains. Refermer le

plafonnier (fixation par encliquetage).

Attention - Ne jamais utiliser la hotte sans avoir installé

correctement la grille! L’air aspiré ne doit pas etre expulsé dans

un conduit utilisé pour l’échappement des fumées d’appareils

alimentés avec une énergie autre que l’énergie électrique. Il faut

prévoir une bonne aération du local lorsque l’on utilise

simultanément une hotte et des appareils alimentés avec une

autre énergie que l’electricité. Il est strictement défendu de faire

flamber des aliments sous la hotte. Toute flamme sous la hotte

peut endommager les filtres et causer un incendie. La friture doit

etre surveillée pour éviter que l’huile surchauffée ne s’enflamme.

Pour des raisons techniques et de sécurité veuillez suivre

scrupuleusement les réglementations locales relatives à

l’évacuation des fumées.

PRESCRIPTIONS DE MONTAGE ET MODE D’EMPLOI F
