ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 1.180310.0 Kärcher

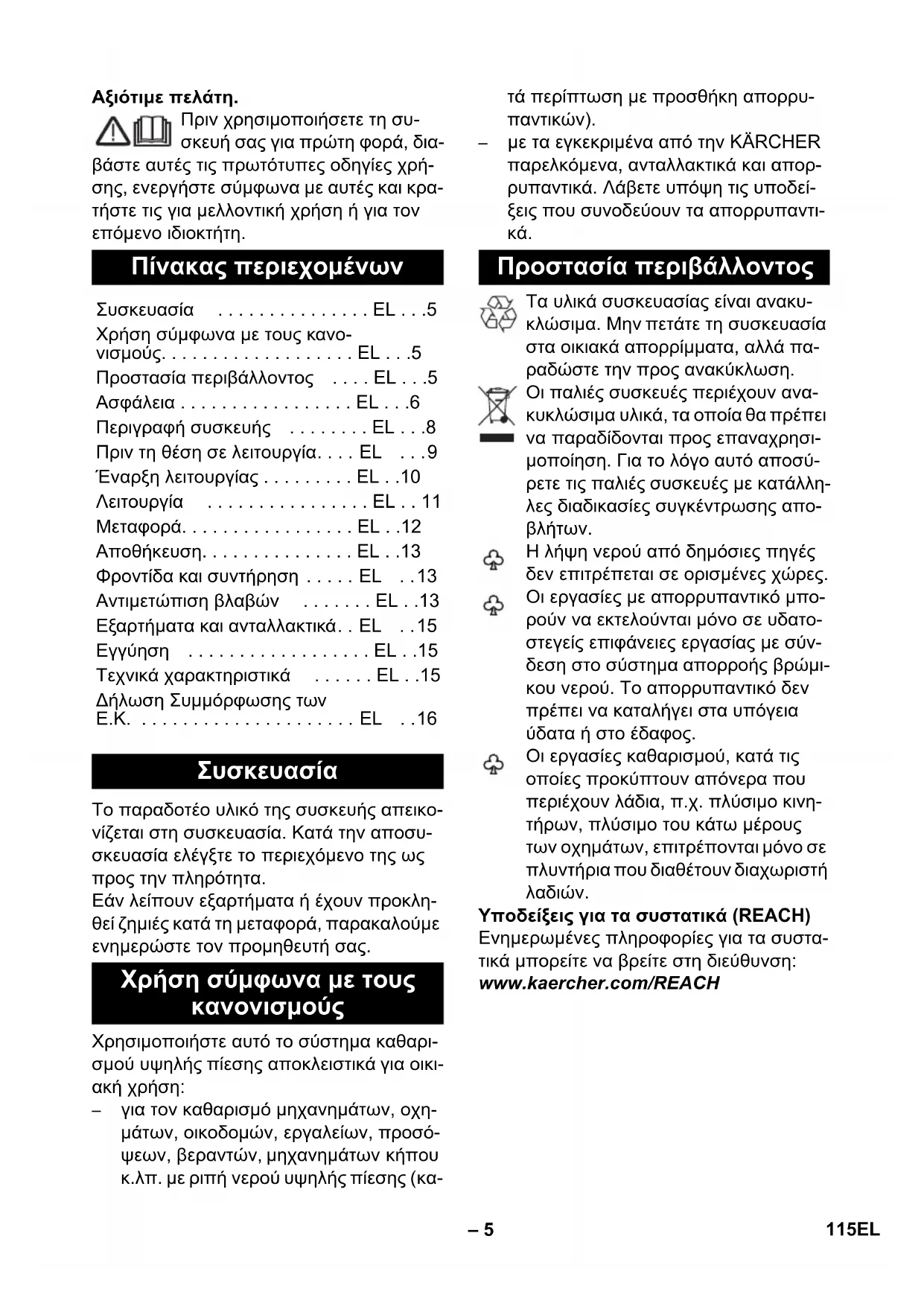

– για τον καθαρισμό μηχανημάτων, οχη- μάτων, οικοδομών, εργαλείων, προσό- ψεων, βεραντών, μηχανημάτων κήπου κ.λπ. με ριπή νερού υψηλής πίεσης (κα- τά περίπτωση με προσθήκη απορρυ-

– με τα εγκεκριμένα από την KÄRCHER παρελκόμενα, ανταλλακτικά και απορ- ρυπαντικά. Λάβετε υπόψη τις υποδεί- ξεις που συνοδεύουν τα απορρυπαντι-

Τα υλικά συσκευασίας είναι ανακυ- κλώσιμα. Μην πετάτε τη συσκευασία στα οικιακά απορρίμματα, αλλά πα- ραδώστε την προς ανακύκλωση. Οι παλιές συσκευές περιέχουν ανα- κυκλώσιμα υλικά, τα οποία θα πρέπει

παραδίδονται προς επαναχρησι- μοποίηση. Για το λόγο αυτό αποσύ- ρετε τις παλιές συσκευές με κατάλλη- λες διαδικασίες συγκέντρωσης απο-

Η λήψη νερού από δημόσιες πηγές δεν επιτρέπεται σε ορισμένες χώρες. Οι εργασίες με απορρυπαντικό μπο- ρούν να εκτελούνται μόνο σε υδατο- στεγείς επιφάνειες εργασίας με σύν- δεση στο σύστημα απορροής βρώμι- κου νερού. Το απορρυπαντικό δεν πρέπει να καταλήγει στα υπόγεια ύδατα ή στο έδαφος. Οι εργασίες καθαρισμού, κατά τις οποίες προκύπτουν απόνερα που περιέχουν λάδια, π.χ. πλύσιμο κινη- τήρων, πλύσιμο του κάτω μέρους των οχημάτων, επιτρέπονται μόνο σε πλυντήρια που διαθέτουν διαχωριστή

Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες για τα συστα- τικά μπορείτε να βρείτε στη διεύθυνση: www.kaercher.com/REACH Πίνακας περιεχομένων Συσκευασία . . . . . . . . . . . . . . . EL . . .5 Χρήση σύμφωνα με τους κανο- νισμούς. . . . . . . . . . . . . . . . . . . EL . . .5 Προστασία περιβάλλοντος . . . . EL . . .5 Ασφάλεια . . . . . . . . . . . . . . . . . EL . . .6 Περιγραφή συσκευής . . . . . . . . EL . . .8 Πριν τη θέση σε λειτουργία. . . . EL . . .9 Έναρξη λειτουργίας . . . . . . . . . EL . .10 Λειτουργία . . . . . . . . . . . . . . . . EL . . 11 Μεταφορά. . . . . . . . . . . . . . . . . EL . .12 Αποθήκευση. . . . . . . . . . . . . . . EL . .13 Φροντίδα και συντήρηση . . . . . EL . .13 Αντιμετώπιση βλαβών . . . . . . . EL . .13 Εξαρτήματα και ανταλλακτικά. . EL . .15 Εγγύηση . . . . . . . . . . . . . . . . . . EL . .15 Τεχνικά χαρακτηριστικά . . . . . . EL . .15 Δήλωση Συμμόρφωσης των Ε.Κ. . . . . . . . . . . . . . . . . . . . . . EL . .16

Χρήση σύμφωνα με τους κανονισμούς Προστασία περιβάλλοντος 115EL– 6

Υποδείξεις για άμεσα επαπειλούμενο κίνδυ- νο, ο οποίος μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό. 몇 Προειδοποίηση Υποδείξεις για μια δυνητικά επικίνδυνη κα- τάσταση, η οποία μπορεί να έχει ως συνέ- πεια σοβαρό ή θανάσιμο τραυματισμό.

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

Υπόδειξη για μια δυνητικά επικίνδυνη κατά- σταση, η οποία μπορεί να έχει ως συνέπεια υλικές ζημίες. Η δέσμη υψηλής πίεσης δεν πρέπει να κατευθύνεται πάνω σε άτομα, ζώα, ενεργοποιημέ- νο ηλεκτρικό εξοπλισμό ή στην

Προστατεύετε τη συσκευή από τον παγετό. Η συσκευή δεν πρέπει να συνδεθεί απευθείας στο δημόσιο δίκτυο πό- σιμου νερού.

Μην αγγίζετε ποτέ το ρευματολήπτη και την πρίζα με υγρά χέρια. Πριν από κάθε χρήση, ελέγχετε τον αγωγό σύνδεσης δικτύου και το ρευμα- τολήπτη για βλάβες. Απευθυνθείτε αμέ- σως στην εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών/σε ειδικευμένο ηλεκτρολόγο για την αντικατάσταση ενός αγωγού σύνδεσης δικτύου που έχει υποστεί ζημιά. Μην θέτετε σε λει- τουργία μια συσκευή που έχει χαλασμέ- νο αγωγό σύνδεσης δικτύου. Όλα τα ρευματοφόρα εξαρτήματα στο χώρο εργασίας πρέπει να διαθέτουν αδιάβροχη προστασία από ρίψη νερού. Ο ρευματολήπτης και ο συμπλέκτης ενός αγωγού προέκτασης πρέπει να εί- ναι υδατοστεγείς και να μην βρίσκονται μέσα στο νερό. Επιπλέον, ο

κτης δεν πρέπει να είναι αποτεθειμένος στο έδαφος. Συνιστάται να χρησιμοποι- είτε τύμπανα καλωδίου που διασφαλί- ζουν ότι οι πρίζες βρίσκονται τουλάχι- στον 60 mm πάνω από το έδαφος. Φροντίστε να μην προκληθεί ζημιά στον αγωγό σύνδεσης δικτύου ή προέκτασης από πάτημα, σύνθλιψη, ρήξη ή άλλη κα- ταπόνηση. Προστατεύετε τους αγωγούς σύνδεσης δικτύου από τη ζέστη, τα λά- δια και τις αιχμηρές ακμές. 몇 Προειδοποίηση Συνδέστε τη συσκευή μόνο σε εναλλασ- σόμενο ρεύμα. Η τάση πρέπει να είναι σύμφωνη με τα στοιχεία στην πινακίδα τύπου της συσκευής. Η συσκευή πρέπει να συνδεθεί μόνο σε μια ηλεκτρική σύνδεση που έχει εγκατα- σταθεί από ειδικό ηλεκτρολόγο-εγκατα- στάτη κατά το πρότυπο IEC 60364. Τα ακατάλληλα ηλεκτρικά καλώδια προ

έκτασης μπορεί να είναι επικίνδυνα. Σε υπαίθριους χώρους χρησιμοποιείτε μόνο εγκεκριμένους και αντιστοίχως επισημασμένους ηλεκτρικούς αγωγούς προέκτασης με επαρκή διατομή: 1 - 10 m: 1,5 mm

Ξετυλίγετε πάντα μέχρι τέρμα τους αγω- γούς προέκτασης από το τύμπανο κα-

Για λόγους ασφαλείας συνιστούμε τη λειτουργία της συσκευής κατά κανόνα μέσω ενός προστατευτικού διακόπτη ρεύματος διαρροής (έως 30 mA).

Σημασία των υποδείξεων Σύμβολα στη συσκευή Ηλεκτρικά εξαρτήματα 116 EL– 7

Σημαντικά εξαρτήματα, όπως ο εύκα- μπτος σωλήνας υψηλής πίεσης, το πι- στόλι ψεκασμού χειρός και οι διατάξεις ασφαλείας πρέπει να ελέγχονται για βλάβες πριν από κάθε χρήση. Τα εξαρ- τήματα που έχουν υποστεί ζημιά πρέπει να αντικαθίστανται αμέσως. Μην θέτετε σε λειτουργία μια συσκευή που έχει χα- λασμένα εξαρτήματα.

Μην στρέφετε τη ριπή υψηλής πίεσης σε άλλα άτομα ή στον εαυτό σας για να καθαρίσετε ρούχα ή παπούτσια. Μην ψεκάζετε αντικείμενα που περιέ- χουν βλαβερά για την υγεία υλικά (π.χ.

Τα ελαστικά οχημάτων/οι βαλβίδες ελα- στικών μπορεί να υποστούν ζημιά και να διαρραγούν από τη ριπή

εσης. Η πρώτη ένδειξη για κάτι τέτοιο εί- ναι ο αποχρωματισμός του ελαστικού. Τα ελαστικά οχημάτων/οι βαλβίδες ελα- στικών που έχουν υποστεί ζημιά είναι επικίνδυνα για τη ζωή. Κατά τον καθαρι- σμό τηρείτε μια απόσταση ριπής τουλά- χιστον 30 cm! Κρατάτε τις πλαστικές συσκευασίες μα- κριά από τα παιδιά , υφίστανται κίνδυνος

몇 Προειδοποίηση Δεν επιτρέπεται η χρήση της συσκευής από παιδιά ή άτομα που δεν έχουν ενη- μερωθεί σχετικά με το χειρισμό της. Η συσκευή αυτή δεν πρέπει να χρησιμο- ποιείται από άτομα με περιορισμένες κι- νητικές, αισθητηριακές ή νοητικές ικανό- τητες χωρίς σχετική εμπειρία και/ή γνώ- σεις, εκτός εάν επιβλέπονται

αρμόδιο για την ασφάλειά τους άτομο ή τους έχουν δοθεί οδηγίες για τη χρήση της συσκευής και έχουν κατανοήσει τους κινδύνους που ενδέχεται να προ-

Τα παιδιά δεν πρέπει να παίζουν με τη

Τα παιδιά πρέπει να βρίσκονται υπό επιτήρηση, ώστε να εξασφαλιστεί ότι

παίζουν με τη συσκευή. Ο χρήσης οφείλει να χρησιμοποιεί τη συσκευή σύμφωνα με τους κανονι- σμούς. Πρέπει να λαμβάνει υπόψη τις τοπικές συνθήκες, καθώς και τα άτομα που ενδέχεται να βρίσκονται στον περί- γυρο κατά τη χρήση της συσκευής. Οι εύκαμπτοι σωλήνες υψηλής πίεσης, τα εξαρτήματα και οι συμπλέκτες

σημαντικά για την ασφάλεια της συσκευ- ής. Να χρησιμοποιούνται μόνο οι εύκα- μπτοι σωλήνες υψηλής πίεσης, τα εξαρ- τήματα και οι συμπλέκτες που συνιστώ- νται από τον κατασκευαστή. Μην χρησιμοποιείτε τη συσκευή εάν υπάρχουν άλλα άτομα εντός του εύρους λειτουργίας της, εκτός εάν φορούν προ- στατευτικά ενδύματα.

συσκευή σχεδιάστηκε για τη χρήση απορρυπαντικών, τα οποία πα- ρέχονται ή συνιστώνται από τον κατα- σκευαστή. Η χρήση άλλων απορρυπα- ντικών ή χημικών μπορεί να επηρεάσει αρνητικά την ασφάλεια της συσκευής.

Σε περίπτωση παρατεταμένης παύσης των εργασιών, απενεργοποιήστε τη συ- σκευή από το γενικό διακόπτη / το δια- κόπτη της συσκευής ή βγάλτε το ρευμα- τολήπτη από την πρίζα. Κατά τον καθαρισμό, τηρείτε μια ελάχι- στη απόσταση 30 cm από τις λακαρι- σμένες επιφάνειες, προκειμένου να αποφύγετε ενδεχόμενες ζημιές. Η συσκευή δεν πρέπει να μένει ποτέ χωρίς επιτήρηση, όταν βρίσκεται σε λει-

Μην χρησιμοποιείτε τη συσκευή σε θερ- μοκρασίες κάτω των 0 °C. Ασφαλής χρήση 117EL– 8

Μην ψεκάζετε με καύσιμα υγρά. Μην αναρροφάτε ποτέ υγρά που περιέ- χουν διαλύτες ή μη αραιωμένα οξέα και διαλύτες! Τέτοια είναι π.χ. η βενζίνη, τα αραιωτικά χρώματος ή το πετρέλαιο θέρμανσης. Το εκνέφωμα ψεκασμού εί- ναι πολύ εύφλεκτο, εκρηκτικό και τοξικό. Μην χρησιμοποιείτε ακετόνη, μη αραιω-

και διαλύτες, επειδή μπορεί να διαβρώσουν τα υλικά της συσκευής. Απαγορεύεται η λειτουργία σε χώρους όπου υπάρχει κίνδυνος έκρηξης. Κατά τη χρήση της συσκευής σε επικίν- δυνα περιβάλλοντα (π.χ. σε πρατήρια καυσίμων) να εφαρμόζονται οι προδια- γραφές ασφαλείας. Για να προστατευθείτε από τις πιτσιλιές του νερού ή από τους ρύπους, φοράτε προστα- τευτική στολή και γυαλιά.

Πριν από κάθε εργασία με ή στη συσκευή διασφαλίστε τη σωστή έδρασή της, ώστε να αποφύγετε ατυχήματα ή ζημιές από την ανατροπή της. Η ευστάθεια της συσκευής είναι βέβαιη, όταν την αποθέτετε σε επίπεδη επιφά-

Οι διατάξεις ασφαλείας αποσκοπούν στην προστασία του χρήστη και δεν πρέπει να τροποποιούνται ή να παραλείπονται. Ο διακόπτης του μηχανήματος αποτρέπει την τυχαία ενεργοποίηση του μηχανήμα-

Η ασφάλεια κλειδώνει το μοχλό του πιστο- λέτου χειρός και αποτρέπει την τυχαία ενεργοποίηση του μηχανήματος. Η βαλβίδα υπερχείλισης εμποδίζει την υπέρβαση της επιτρεπτής πίεσης εργασί-

Όταν αφήσετε ελεύθερο τον μοχλό του πι- στολέτου χειρός, απενεργοποιείται ο διακό- πτης πίεσης της αντλία και διακόπτεται η δέσμη υψηλής πίεσης. Τραβώντας τον μο- χλό ο διακόπτης πίεσης θέτει πάλι την αντλία σε λειτουργία. Σε αυτές τις οδηγίες λειτουργίας περιγρά- φεται ο μέγιστος δυνατός εξοπλισμός. Στο παραδοτέο υλικό υπάρχουν διαφορές ανά- λογα με το μοντέλο (ανατρέξτε στη συσκευ-

Εικόνες, βλ. αναδιπλούμενη

1 Σύζευξη για τη σύνδεση με το δίκτυιο παροχής νερού 2 Θήκη φύλαξης του πιστολέτου χειρός 3 Σύνδεση νερού με ενσωματωμένη σίτα 4 Διακόπτης μηχανήματος „0/OFF“ / „I/ ON“ 5 Ελαστικός σωλήνας υψηλής πίεσης 6 Ελεγκτής δοσολόγησης απορρυπαντι-

7 Θήκη φύλαξης του πιστολέτου χειρός 8 Τύμπανο περιέλιξης ελαστικού σωλήνα υψηλής πίεσης 9 Λαβή μεταφοράς 10 Χειροστρόφαλος για τον κύλινδρο εύκα- μπτου σωλήνα 11 Αποθήκευση φιάλης απορρυπαντικού Plug 'n' Clean με σύνδεση για απορρυ-

12 Θήκη φύλαξης του σωλήνα ρίψης 13 Άγκιστρο φύλαξης σύνδεσης με το δί-

14 Αγωγός σύνδεσης δικτύου με ρευματο-

15 Φιάλη απορρυπαντικού Plug 'n' Clean με σφραγιζόμενο καπάκι 16 Τροχός μεταφοράς 17 Πιστολέτο χειρός 18 Ασφάλεια πιστολέτου χειρός Λοιποί κίνδυνοι Μέσα ατομικής προστασίας

Μηχανισμοί ασφάλειας Διακόπτης συσκευής Ασφάλεια πιστολέτου χειρός Βαλβίδα υπερχείλισης με διακόπτη

Περιγραφή συσκευής 118 EL– 9 19 Πλήκτρο διαχωρισμού του ελαστικού σωλήνα υψηλής πίεσης από το πιστο- λέτο χειρός 20 Σωλήνας εκτόξευσης με ελεγκτή πίεσης (Vario Power) Για τις απλούστερες εργασίες καθαρι- σμού. Η πίεση εργασίας μπορεί να ρυθ- μιστεί αδιαβάθμητα μεταξύ των θέσεων "Min" και "Max". Στη θέση "Mix" μπορεί- τε να προσθέσετε απορρυπαντικό. Για τη ρύθμιση της πίεσης εργασίας,

τη σκανδάλη του πιστολέτου χειρός και περιστρέψτε το σωλήνα ρί- ψης στην επιθυμητή θέση. 21 Σωλήνας ψεκασμού με φρέζα ρύπων Για επίμονους ρύπους

Προαιρετικός εξοπλισμός 22 Βούρτσα πλυσίματος Ενδείκνυται για εργασία με απορρυπα-

23 Περιστρεφόμενη βούρτσα πλυσίματος Ενδείκνυται για εργασία με απορρυπα-

Ιδιαίτερα κατάλληλο για τον καθαρισμό αυτοκινήτων. 24 Ακροφύσιο αφρού με δοχείο

Το απορρυπαντικό αναρροφάται από το δοχείο και δημιουργείται ένας ισχυ- ρός αφρός απορρυπαντικού.

δεν παραδίδεται μαζί με το μηχά-

25 Ελαστικός σωλήνας προσαγωγής νε-

Χρησιμοποιήστε έναν ελαστικό σωλήνα νερού με ενισχυμένους ιστούς με συνη- θισμένη σύνδεση. Διάμετρος τουλάχι- στον 1/2 ίντσες ή 13 mm. Μήκος τουλάχιστον 7,5 m. Εικόνες, βλ. αναδιπλούμενη

ενεργοποίηση συναρμολογήστε στο μηχάνημα τα μη συνδεδεμένα συνο- δευτικά εξαρτήματα.

Πιέστε τους τροχούς πάνω στην υπο-

Ασφαλίστε τους τροχούς με τους συνο- δευτικούς τάκους. Φροντίστε να ευθυ- γραμμίσετε τον τάκο!

Τοποθετήστε την κάτω βάση στις εγκο- πές και σπρώξτε προς τα εμπρός, έως ότου ασφαλίσει κάνοντας

κτηριστικό ήχο. Τοποθετήστε την πάνω βάση και πιέστε προς τα κάτω μέχρι τέρμα.

Πιέστε το άγκιστρο φύλαξης και ασφαλί- στε το στην επάνω θέση. Θα χρειαστείτε τις 2 παρεχόμενες βίδες και ένα σταυροκατσάβιδο PH 2.

Ωθήστε τη λαβή μεταφοράς στον οδηγό και ασφαλίστε με 2 βίδες. Θα χρειαστείτε τις 2 παρεχόμενες βίδες και ένα σταυροκατσάβιδο PH 2.

Συνδέστε και τους δύο ελαστικούς σω- λήνες απορρυπαντικού. Τοποθετήστε τον ελεγκτή δοσολόγησης και στερεώστε τον με τις 2 βίδες. Πριν τη θέση σε λειτουργία Συναρμολόγηση εξαρτημάτων Συναρμολόγηση των τροχών Συναρμολόγηση θήκης φύλαξης του πιστολέτου χειρός Συναρμολόγηση άγκιστρου φύλαξης σύνδεσης με το δίκτυο Συναρμολόγηση λαβής μεταφοράς Συναρμολόγηση ελεγκτή δοσολόγησης απορρυπαντικού 119EL– 10 Υπόδειξη: Κατά τη συναρμολόγηση προσέχετε οπωσδήποτε ώστε τα πτε- ρύγια του ελεγκτή δοσολόγησης να στε- ρεωθούν στις προβλεπόμενες εγκοπές στο περίβλημα.

Ωθήστε το ελεύθερο άκρο του ελαστι- κού σωλήνα υψηλής πίεσης μέσω των εγκοπών στον ελεγκτή δοσολόγησης. Τοποθετήστε το τύμπανο περιέλιξης ελαστικού σωλήνα στη λαβή μεταφο-

τον άξονα του χειροστρόφα- λου στους οδηγούς. Ασφαλίστε την πλάκα στερέωσης και στερεώστε την με 2 βίδες. Πιέστε τον οδηγό σύνδεσης του κοντού ελαστικού σωλήνα υψηλής πίεσης μέσα στην υποδοχή από ορείχαλκο και ασφαλίστε με σφικτήρα. Υπόδειξη: Φροντίστε να ευθυγραμμί- σετε σωστά τους οδηγούς σύνδεσης.

Εισάγετε τον ελαστικό σωλήνα υψηλής πίεσης στο πιστολέτο χειρός έως ότου κλειδώσει με το χαρακτηριστικό ήχο. Υπόδειξη: Φροντίστε να ευθυγραμμί- σετε σωστά τους οδηγούς σύνδεσης. Βεβαιωθείτε ότι η σύνδεση είναι ασφα- λής τραβώντας τον ελαστικό σωλήνα υψηλής πίεσης.

Οι προσμίξεις στο νερό μπορεί να προκαλέ- σουν ζημιά στην αντλία υψηλής πίεσης και

παρελκόμενα. Για προστασία συνιστά- ται η χρήση του φίλτρου νερού KÄRCHER (ειδικό παρελκόμενο, αριθμός παραγγελίας 4.730-059). Τιμές σύνδεσης, βλ. Πινακίδα τύπου/Τεχνι- κά χαρακτηριστικά. Τηρείτε τους κανονισμούς της υπηρεσίας του δικτύου ύδρευσης. 몇 Προειδοποίηση Σύμφωνα με τους ισχύοντες κανονισμούς, η συσκευή δεν πρέπει ποτέ να λειτουργεί στο δίκτυο πόσιμου νερού χωρίς διαχωριστή συστήματος. Να χρησιμοποιηθεί ένας κα- τάλληλος διαχωριστής συστήματος της εται- ρείας KÄRCHER ή, εναλλακτικά, ένας δια- χωριστής συστήματος κατά EN 12729 Τύ- πος BA. Το νερό που ρέει μέσα από ένα διαχωριστή συστήματος θεωρείται μη πόσιμο.

Συνδέετε πάντα τον απομονωτή συστήμα- τος στην τροφοδοσία νερού και ποτέ απευ- θείας στη συσκευή.

Βιδώστε το τεμάχιο ζεύξης που περιέ- χεται στη συσκευασία στην σύνδεση νε- ρού του μηχανήματος. Το παρόν μηχάνημα καθαρισμού υψηλής πίεσης ενδείκνυται για χρήση με τον ελαστι- κό σωλήνα αναρρόφησης της KARCHER με βαλβίδα αντεπιστροφής (ειδικός εξοπλι- σμός, κωδ. παραγγελίας 4.440-238) για αναρρόφηση επιφανειακών υδάτων, π.χ., από δοχεία όμβριων υδάτων ή μικρές λί- μνες (μέγιστο ύψος αναρρόφησης, βλ. τε- χνικά χαρακτηριστικά). Γεμίστε τον ελαστικό σωλήνα αναρρό- φησης με νερό. Βιδώστε τον ελαστικό σωλήνα αναρρό- φησης στη σύνδεση νερού της συσκευ- ής και αναρτήστε τον στην πηγή νερού (για παράδειγμα στο δοχείο όμβριων

Η λειτουργία χωρίς υλικό για περισσότερα από 2 λεπτά προκαλεί ζημιές στην αντλία υψηλής πίεσης. Εάν η συσκευή δεν ανα- πτύξει πίεση εντός 2 λεπτών, απενεργοποι- ήστε την και ενεργήστε σύμφωνα με τις υποδείξεις στο κεφάλαιο "Βοήθεια σε περί- πτωση βλάβης". Τοποθέτηση τύμπανου περιέλιξης ελαστικού σωλήνα Σύνδεση ελαστικού σωλήνα υψηλής πίεσης με το πιστολέτο χειρός Παροχή νερού Παροχή νερού από τον αγωγό νερού Αναρρόφηση νερού από ανοιχτό

Έναρξη λειτουργίας 120 EL– 11

Ξετυλίξτε εντελώς τον ελαστικό σωλήνα υψηλής πίεσης από το τύμπανο περιέ- λιξης. Κρατήστε αντίσταση με τη λαβή

Υπόδειξη: Αν ο χειροστρόφαλος βρί- σκεται στη θέση ασφάλισης, θα πρέπει πρώτα να τον γυρίσετε προς τα πάνω. Τοποθετήστε τον ελαστικό σωλήνα προσαγωγής νερού στο σύνδεσμο της σύνδεσης νερού.

Ο ελαστικός σωλήνας τρο- φοδοσίας δεν περιλαμβάνεται στη συ-

Συνδέστε τον ελαστικό σωλήνα νερού στην παροχή νερού. Ανοίξτε εντελώς τη βάνα νερού. Εισάγετε τον ρευματολήπτη στην πρί-

Ενεργοποιήστε το μηχάνημα στο „I/ ON“. Απασφαλίστε τον μοχλό του πιστολέ- του χειρός. Πατώντας ξανά το μοχλό τίθεται το μη

χάνημα και πάλι σε λειτουργία. Αφήστε τη συσκευή να λειτουργήσει (έως 2 λεπτά), μέχρις ότου αρχίσει να βγαίνει νερό χωρίς φυσαλίδες από το πιστολέτο χειρός. Ελευθερώστε τον μοχλό του πιστολέ-

Υπόδειξη: Εάν αφήσετε το μοχλό, το μηχάνημα θα απενεργοποιηθεί ξανά. Η υψηλή πίεση διατηρείται στο σύστημα. Ασφαλίστε το μοχλό του πιστολέτου χει-

Η ριπή νερού που εξέρχεται από το μπεκ υψηλής πίεσης προκαλεί δύναμη οπισθο- δρόμησης στο πιστόλι ψεκασμού χειρός. Φροντίστε για την ασφαλή στήριξή σας και κρατάτε καλά το πιστόλι ψεκασμού χειρός και το σωλήνα ψεκασμού.

Οι δέσμες υψηλής πίεσης μπορεί να απο- δειχτούν επικίνδυνες σε περίπτωση μη εν- δεδειγμένης χρήσης. Η δέσμη δεν πρέπει να κατευθύνεται πάνω σε άτομα, ζώα, ενερ- γοποιημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη συσκευή.

Μην καθαρίζετε με τη φρέζα ρύπων ελαστι- κά αυτοκινήτων, βαμμένα αντικείμενα ή ευ- αίσθητες επιφάνειες, όπως ξύλο. Κίνδυνος

Κίνδυνος βλάβης στη βαφή Κατά την εργασία με βούρτσα πλυσίματος, η βούρτσα πρέπει να είναι απαλλαγμένη από ρύπους ή άλλα σωματίδια.

Εισάγετε το σωλήνα ρίψης στο πιστολέ- το χειρός και στερεώστε τον περιστρέ- φοντάς τον κατά 90°. Απασφαλίστε τον μοχλό του πιστολέ- του χειρός. Πατώντας ξανά το μοχλό τίθεται το μη- χάνημα και πάλι σε λειτουργία.

Η χρήση λανθασμένων απορρυπαντικών ή χημικών μπορεί να επηρεάσει την ασφάλεια της συσκευής. Για την εκάστοτε εργασία καθαρισμού χρη- σιμοποιείτε αποκλειστικά τα προϊόντα καθα- ρισμού και περιποίησης της KARCHER, τα οποία σχεδιάστηκαν ειδικά για χρήση με τη συσκευή σας. Η χρήση άλλων προϊόντων καθαρισμού και περιποίησης μπορεί να προκαλέσει ταχύτερη φθορά και ακύρωση της εγγύησης. Ενημερωθείτε από το εξειδι- κευμένο κατάστημα αγοράς ή ζητήστε πλη- ροφορίες απευθείας από την KARCHER.

Η λανθασμένη χρήση απορρυπαντικών μπορεί να προκαλέσει σοβαρό τραυματισμό ή δηλητηρίαση. Σε περίπτωση χρήσης απορρυπαντικού λά- βετε υπόψη το φύλλο δεδομένων ασφαλεί- ας του κατασκευαστή του απορρυπαντικού και ιδιαίτερα τις υποδείξεις για τα μέσα ατο- μικής προστασίας.

Εργασία με απορρυπαντικό 121EL– 12 Υποδείξεις για το απορρυπαντικό: Τα απορρυπαντικά ευρείας κυκλοφορίας της KÄRCHER για τις συσκευές αυτές διατίθενται και σε έτοιμη προς χρήση φιάλη απορρυπα- ντικού Plug 'n' Clean με σφραγιζόμενο καπά- κι. Με αυτό τον τρόπο αποφεύγετε την ενο- χλητική συμπλήρωση και μεταφορά απορρυ- παντικού από το ένα δοχείο στο άλλο.

Αφαιρέστε το καπάκι της φιάλης απορ- ρυπαντικού Plug 'n' Clean και πιέστε τη φιάλη πάνω στη σύνδεση απορρυπα- ντικού με το άνοιγμα προς τα κάτω.

Ρυθμίστε την ποσότητα αναρρόφησης του διαλύματος απορρυπαντικού με τον ελεγκτή δοσολόγησης απορρυπαντι-

Χρησιμοποιήστε έναν σωλήνα εκτόξευ- σης με ελεγκτή πίεσης (Vario Power). Περιστρέψτε το σωλήνα ρίψης στη θέση "Mix". Υπόδειξη: Έτσι προστίθεται καθαριστι- κό διάλυμα στον πίδακα νερού κατά τη λειτουργία της συσκευής. Προαιρετικό Γεμίστε το δοχείο απορρυπαντικού του ακροφυσίου αφρού με διάλυμα απορ- ρυπαντικού (λάβετε υπόψη τις συστά- σεις δοσολογίας στη συσκευασία του απορρυπαντικού). Ψεκάστε με οικονομία το απορρυπαντι- κό σε στεγνή επιφάνεια και αφήστε το να δράσει (όχι να στεγνώσει). Ξεπλένετε τους διαλυμένους ρύπους, ψεκάζοντας με ριπή υψηλής πίεσης. Ελευθερώστε τον μοχλό του πιστολέτου. Ασφαλίστε το μοχλό του πιστολέτου χει-

Τοποθετήστε το πιστολέτο χειρός στη θήκη φύλαξης του πιστολέτου χειρός. Σε περίπτωση μεγάλων διαλειμμάτων από τις εργασίες (πάνω από 5 λεπτά) απενεργοποιήστε επιπλέον το μηχάνη-

Αποσυνδέετε τον εύκαμπτο σωλήνα υψη- λής πίεσης από το πιστόλι ψεκασμού χει- ρός ή τη συσκευή μόνο όταν δεν υπάρχει πίεση στο σύστημα.

Κατά την αποσύνδεση του ελαστικού σωλή- να προσαγωγής ή υψηλής πίεσης είναι δυ- νατόν να εξέλθει ζεστό νερό από τις συνδέ- σεις μετά τη λειτουργία.

τη φιάλη απορρυπαντικού Plug 'n' Clean από την υποδοχή και κλείστε την με το καπάκι. Περιστρέψτε την κατά 180 ° και τοποθετήστε την στην υποδοχή για φύλαξη. Ελευθερώστε τον μοχλό του πιστολέ-

Απενεργοποιήστε το μηχάνημα στη θέση „0/OFF“. Κλείστε τη βρύση. Πιέστε τον μοχλό του πιστολέτου για να εξαλείψετε την εναπομένουσα πίεση

συστήματος. Ασφαλίστε το μοχλό του πιστολέτου χει-

Αποσυνδέστε το ρευματολήπτη από

Αποσυνδέστε το μηχάνημα από το δί- κτυο παροχής νερού.

Για να αποφύγετε ατυχήματα ή τραυματι- σμούς κατά τη μεταφορά, συνυπολογίστε το βάρος της συσκευής (βλ. τεχνικά στοιχεία). Τραβήξτε τη συσκευή από τη λαβή με-

Πριν τη μεταφορά σε οριζόντια θέση: Τραβήξτε τη φιάλη απορρυπαντικού Plug 'n' Clean από την υποδοχή και κλείστε την με το καπάκι. Ασφαλίστε τη συσκευή έναντι της ολί- σθησης και της ανατροπής. Προτεινόμενη μέθοδος καθαρισμού Διακοπή λειτουργίας Τερματισμός λειτουργίας

Μεταφορά με το χέρι Μεταφορά σε οχήματα 122 EL– 13

Για να αποφύγετε ατυχήματα ή τραυματι- σμούς κατά την επιλογή του τόπου αποθή- κευσης, συνυπολογίστε το βάρος της συ- σκευής (βλ. τεχνικά στοιχεία). Πριν από την αποθήκευση για μεγαλύτερο διάστημα, π.χ. το χειμώνα, λάβετε επιπλέ- ον υπόψη τις υποδείξεις στο κεφάλαιο

Αποθέστε το μηχάνημα σε επίπεδη επι-

Πιέστε το πλήκτρο απόσπασης του πι- στολέτου χειρός και αφαιρέστε τον ελα- στικό σωλήνα υψηλής πίεσης από το πιστολέτο χειρός. Τοποθετήστε το πιστολέτο χειρός στη θήκη φύλαξης του πιστολέτου χειρός. Ασφαλίστε το σωλήνα ψεκασμού στην ειδική για το σκοπό αυτόν θήκη φύλα-

Τυλίξτε το σωλήνα Υ. Π. στο καρούλι εύ- καμπτου σωλήνα: ανοίξτε το χειροστρό- φαλο του καρουλιού, περιστρέψτε τον δε- ξιόστροφα και κλείστε τον και πάλι. Αποθηκεύστε το καλώδιο σύνδεσης στο ηλεκτρικό δίκτυο και τα υπόλοιπα εξαρ- τήματα στη συσκευή.

Οι συσκευές και τα παρελκόμενα που δεν έχουν εκκενωθεί πλήρως μπορεί να κατα- στραφούν σε περίπτωση παγετού. Εκκενώ- στε εντελώς τη συσκευή και τα παρελκόμε- να και προστατέψτε τα από τον παγετό. Για να αποφύγετε τις βλάβες: Αποσυνδέστε το μηχάνημα από το δί- κτυο παροχής νερού. Αφαιρέστε το σωλήνα ψεκασμού από το πιστολέτο. Ενεργοποιήστε τη συσκευή (1/ΟΝ) και πιέστε τον μοχλό του πιστολέτου, μέ

χρις ότου δεν εξέρχεται πλέον καθόλου νερό (περ. 1 λεπτό). Απενεργοποιήστε τη συσκευή. Αποθηκεύετε το μηχάνημα μαζί με όλα τα εξαρτήματα σε χώρο όπου δεν επι- κρατεί παγετός.

Κίνδυνος ηλεκτροπληξίας. Πριν από κάθε εργασία περιποίησης και συντήρησης, απε- νεργοποιήστε τη συσκευή και βγάλτε το ρευματολήπτη από την πρίζα. Πριν από την αποθήκευση για μεγάλο χρο- νικό διάστημα π.χ. το χειμώνα:

Με μια μικρή πένσα, τραβήξτε προς τα έξω το φίλτρο της σύνδεσης νερού και ξε-

το κάτω από τρεχούμενο νερό. Το μηχάνημα δεν χρειάζεται συντήρηση.

Κίνδυνος ηλεκτροπληξίας. Πριν από κάθε εργασία περιποίησης και συντήρησης, απε- νεργοποιήστε τη συσκευή και βγάλτε το ρευματολήπτη από την πρίζα. Οι εργασίες επισκευής και οι εργασίες σε ηλεκτρικά δομικά εξαρτήματα πρέπει να εκτελούνται αποκλειστικά από την εξουσιο- δοτημένη υπηρεσία εξυπηρέτησης πελατών. Με τη βοήθεια του παρακάτω πίνακα μπο-

αντιμετωπίσετε μόνες/οι σας απλές

Εάν έχετε αμφιβολίες, παρακαλούμε απευ- θυνθείτε στην εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών. Η συσκευή τίθεται σε λειτουργία με τρά- βηγμα της σκανδάλης του πιστολέτου

Ελέγξτε εάν συμφωνεί η τάση που ανα- γράφεται στην πινακίδα τύπου με την τάση της πηγής ρεύματος. Ελέγξτε τον αγωγό σύνδεσης δικτύου για τυχόν βλάβες.

Φύλαξη της συσκευής Αντιπαγετική προστασία Φροντίδα και συντήρηση

Αντιμετώπιση βλαβών Η συσκευή δεν λειτουργεί 123EL– 14 Μείωση της τάσης λόγω αδύναμης παρο- χής ρεύματος δικτύου ή χρήσης ενός καλω- δίου προέκτασης. Κατά την ενεργοποίηση, τραβήξτε πρώ- τα το μοχλό του πιστολέτου χειρός και στη συνέχεια ρυθμίστε το διακόπτη του μηχανήματος στη θέση „I/ON“. Ελέγξτε τη ρύθμιση του σωλήνα ρίψης. Ελέγξτε εάν είναι επαρκής η ποσότητα παρεχόμενου

Με μια μικρή πένσα, τραβήξτε προς τα έξω το φίλτρο της σύνδεσης νερού και ξεπλύνετέ το κάτω από τρεχούμενο νε-

Εξαέρωση της συσκευής πριν από τη λειτουργία. Ενεργοποιήστε τη συσκευή χωρίς να έχετε συνδέσει το σωλήνα ψεκασμού και αφήστε την να λειτουργήσει (έως 2 λεπτά), μέχρις ότου αρχίσει

νερό χωρίς φυσαλίδες από το πιστολέ- το χειρός. Απενεργοποιήστε τη συ- σκευή και συνδέστε και πάλι το σωλήνα

Καθαρίστε το ακροφυσίο υψηλής πίε- σης: Αφαιρέστε τις ακαθαρσίες από την οπή του ακροφυσίου με μια βελόνα και ξεπλύνετε από την μπροστινή πλευρά

Ελέγξτε την ποσότητα προσαγωγής

Μια ελάχιστη διαρροή στο μηχάνημα θεωρείται φυσιολογική για τεχνικούς λό- γους. Σε περίπτωση έντονης έλλειψης στεγανότητας, ενημερώστε την εξουσι- οδοτημένη υπηρεσία εξυπηρέτησης πε-

Χρησιμοποιήστε έναν σωλήνα εκτόξευ- σης με ελεγκτή πίεσης (Vario Power). Περιστρέψτε το σωλήνα ρίψης στη θέση "Mix". Ελέγξτε τις ρυθμίσεις στον ελεγκτή δο- σολόγησης απορρυπαντικού.

Ελέγξετε εάν η φιάλη απορρυπαντικού Plug 'n' Clean είναι τοποθετημένη στη σύνδεση απορρυπαντικού με το άνοιγ- μα προς τα κάτω. Με τον προαιρετικό εξοπλισμό διευρύνο- νται οι δυνατότητες χρήσης της συσκευής σας. Περισσότερες πληροφορίες μπορείτε να ζητήσετε από το κατάστημα διάθεσης των προϊόντων KARCHER. Χρησιμοποιείτε αποκλειστικά γνήσια ανταλλακτικά KARCHER. Επισκόπηση ανταλλακτικών θα βρείτε στο τέλος

ρόντων οδηγιών χειρισμού. Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβά- νουμε τη δωρεάν αποκατάσταση οποιασ- δήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευα- στικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδει- ξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησι- έστερη εξουσιοδοτημένη υπηρεσία τεχνι- κής εξυπηρέτησης πελατών μας. Διευθύνσεις μπορείτε να βρείτε στην ιστο-

www.kaercher.com/dealersearch Το μηχάνημα δεν ενεργοποιείται, ο κινητήρας βουίζει Η συσκευή δεν αναπτύσσει πίεση Έντονες διακυμάνσεις πίεσης Το μηχάνημα δεν είναι στεγανό Το απορρυπαντικό δεν αναρροφάται Εξαρτήματα και ανταλλακτικά Πρόσθετα εξαρτήματα Ανταλλακτικά

124 EL– 15 Δια της παρούσης δηλώνουμε ότι το μηχά- νημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΚ. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανή-

χωρίς προηγούμενη συνεννόηση

Οι υπογράφοντες ενεργούν κατ' εντολή του και με εξουσιοδότηση της διεύθυνσης της επιχείρησης. Υπεύθυνος τεκμηρίωσης: S. Reiser Alfred Karcher GmbH & Co. KG Alfred-Karcher-Str. 28 - 40 71364 Winnenden (Germany) Τηλ.: +49 7195 14-0 Φαξ: +49 7195 14-2212 Τεχνικά χαρακτηριστικά Ηλεκτρική σύνδεση Τάση 230 1~50

Ισχύς σύνδεσης 1,8 kW Βαθμός προστασίας IP X5 Κατηγορία προστασίας I Ασφάλεια δικτύου (βραδείας

10 A Σύνδεση νερού Πίεση προσαγωγής (μέγ.) 0,8 MPa Θερμοκρασία προσαγωγής

40 °C Ποσότητα προσαγωγής (ελάχ.) 9 l/min Μέγ. ύψος αναρρόφησης 0,5 m

Πίεση λειτουργίας 11 MPa Μέγ. επιτρεπόμενη πίεση 13 MPa Παροχή, νερό 6,3 l/min Παρεχόμενη ποσότητα, μέγι-

7,0 l/min Παροχή, απορρυπαντικό 0-0,3 l/min Δύναμη οπισθοδρόμησης πι- στολέτου χειρός 16 N Διαστάσεις και βάρη Μήκος 349 mm Πλάτος 426 mm Ύψος 878 mm Βάρος, έτοιμο για λειτουργία με

15,3 kg Μετρούμενες τιμές κατά EN 60335-2-79 Κραδασμοί στο χέρι/στο βρα-

Αβεβαιότητα K <2,5 0,3 m/s

Επιτρεπόμενη στάθμη ηχητι- κής ισχύος L

dB(A) dB(A) Επιτρεπόμενη στάθμη ηχητι- κής ισχύος L

92 dB(A) Με την επιφύλαξη τεχνικών αλλαγών. Δήλωση Συμμόρφωσης των

Προϊόν: Σύστημα καθαρισμού υψηλής
