BEDIENUNGSANLEITUNG 911 NAD

Der NAD-911 Verteilungsvorverstärker wurde derartig entworfen, daß er zur Verwendung in einer Mehrraum- oder Mehrfachlautsprecheraufstellung geeignet ist, in der sowohl die Ausstrahlung von Musik als auch Benachrichtigungen gewünscht werden. Der Verstärker ist in der Lage Mono- und Stereosignale von einem Mischpult oder einem HiFi-Vorverstärker aufzunehmen und diese in bis zu sechs getrennt kontrollierbare Lautsprecherebenen weiterzugeben. Jede einzelne Kontrollebene kann die Lautstärke einer bestimmten Sprecherzone verändern, so daß das System Musik zu verschiedenen Ebenen in verschiedenen Installationsbereichen liefern kann. Der eingebaute Mikrofonverstärker ermöglicht dem NAD-911 Verteilungsvorverstärker Bekanntmachungen und Benachrichtigungen zu den verschiedenen Teilen des Systems weiterzugeben.

Mehrere NAD-911 Verteilungsvorverstärker können in Reihe geschaltet werden, um so das Musik- und Durchsageausstrahlung in größeren Installationen zu kontrollieren. Der NAD-911 Verteilungsvorverstärker verfügt über eine weite Reihe von Vorkonfigurationseinstellungen und ist somit für die meisten Anwendungsmöglichkeiten geschaffen.

Die vorliegende Bedienungsanleitung beschreibt die Verwendung des NAD-911 in den üblichsten Anwendungsumgebungen. Die Systemeinheit kann ebenso zum Betrieb in einer weiten Reihe von Spezialeinsätzen konfiguriert werden und ein entsprechend qualifizierter Techniker wird in der Lage sein, Sie in bezug auf Einsatz und Konfiguration des NAD-911 in komplexeren Installationen zu beraten.

WICHTIGE INFORMATION

Der NAD-911 Verteilungsvorverstärker sollte auf einer festen Oberfläche aufgestellt werden. Feuchtigkeit kann die elektronischen Bauteile beschädigen, Sie sollten daher das Gerät nicht in einer Umgebung mit hoher Luftfeuchtigkeit oder in einer Umgebung in der möglicherweise Flüssigkeit verspritzt oder über das System verschüttet werden kann, aufstellen.

Im Falle, daß Flüssigkeit über die Anlage verschüttet wurde, entfernen Sie es von der Netzstromversorgung und lassen Sie das Gerät von qualifizierten Servicetechnikern überprüfen, bevor Sie es erneut zum Einsatz bringen. Die NAD-911 Anlage verwendet Standard RCA und "Verbindungsbuchsen und es wird empfohlen in der gesamten Installation hochqualitative Verbindungsstecker und Kabel zu verwenden, da sie die Zuverlässigkeit und die Gesamtleistung des Systems verbessern.

Sollte die Anlage für einige Zeit nicht in Betrieb genommen werden, so entfernen Sie bitte das Netzkabel von der Steckdose.

Die Anlage verfügt im Innern über Installationsvoreinstellungen, welche nur durch qualifiziertes Installationspersonal verändert werden sollten. Bitte stellen Sie sicher, daß die entfernte Gehäuseabdeckung wieder sicher befestigt wurde, bevor Sie den NAD Verteilungsvorverstärker erneut einsetzen.

REINIGUNG

Benutzen Sie ein weiches Tuch um die NAD-911 Anlage zu reinigen. Falls nötig feuchten Sie das Tuch leicht mit einer Seifenlösung an. Benutzen Sie unter keinen Umständen benzolhaltige Lösungen oder andere leicht flüchtige, ätherische Lösungen.

RÜCKWANDVERBINDUNGEN

1. MIC IN

Dies ist der Mikrofoneingang. Dieser Eingang ist für die meisten mittel bis hochempfindlichen Mikrofone geeignet.

Der Mikrofonschaltkreis hat ein Bassdämpfungssfilter, der die unteren Frequenzbereiche des Mikrofons und somit Nebengeräusche, die an die Lautsprecher weitergeleitet werden reduziert. Des weiteren ist der Mikrofonschaltkreis mit einem Begrenzer ausgerüstet um Überladungsverzerrungen bei sehr lauter Einstellung zu verringern. Wählen Sie das Mikrofon über die MASTER INSERT Taste (6) an der Gerätefront zusammen mit der individuellen Kanalwahl INSERT Taste (4) und betätigen Sie die MICROPHONE LEVEL Steuerung (5). Wenn Sie ein Mikrofon in diese Buchse stecken, wird die LINE INSERT IN Verbindungsbuchse automatisch ausgeschaltet.

2. LINE INSERT IN

Dies ist der Eingang für eine andere Wiedergabequelle. Sie wird als Alternative zur Mikrofoneingabe benutzt, wann immer Sie aufgezeichnete Mitteilungen benutzen wollen. Dieser Eingang ist nur aktiv, wenn der MIC IN Eingang unbenutzt ist. Das MIC IN und das LINE INSERT IN Eingangssignal kann je nach den internen Konfigurationsvoreinstellungen festgesetzt oder variiert werden.

3. MIC LINE OUT

Dies ist der direkte Ausgang für das Mikrofonsignal. Der NAD-911 verstärkt das Mikrofoneingangssignal auf eine Linienebene, so daß dieses Signal als eine Mikrofonspeisung in weitere NAD-911 Anlagen innerhalb einer größeren Installation benutzt werden kann. Das Ausgangssignal kann je nach den internen Konfigurationsvoreinstellungen festgesetzt oder variiert werden.

4. INPUT (KANÄLE 1-6)

Linieneingänge für jeden der sechs Kanäle. Diese können an jede Art von Audiosystem wie z.B. HiFi-Vorverstärker, Kassettendecks, CD-Spieler, Mischpulte oder an die Audioausgänge eines Videowiedergabegerätes angeschlossen werden. Benutzen Sie bei Monoquellen einen einzelnen Kanal und bei Stereoquellen zwei nebeneinander liegende Kanäle.

D

5. FIXED OUT (KANÄLE 1-6)

Direkter Ausgang für jeden Kanal. Die Signalstärke an dieser Verbindungsbuchse bleibt unabhängig von der Einstellung an der Gerätefront immer gleich. Das INSERT Signal wird an dieser FIXED OUT Verbindung nicht wiedergegeben. Die Signalstärke eignet sich zum Betrieb von Standard HiFi-Bauelementen und Verstärkern und kann mittels Kabeln mit einer 1nF Gesamtkapazitanz betrieben werden.

6. VARIABLE OUT (KANÄLE 1-6)

Direkter Ausgang für jeden Kanal. Die Signalstärke an dieser Verbindungsbuchse kann durch die LEVEL Steuerung (5) an der Gerätefront verändert werden. Das INSERT Signal erscheint an der VARIABLE OUT Verbindung eingemischt, wenn sie durch Pressen der INSERT Taste gewählt wurde. In seiner höheren Einstellung an der LEVEL Steuerung, kann dieser Ausgang professionelle (20dBu/600ohm) Verstärker betreiben. Diese variable Ausgang hat eine niedrige Impedanz und kann somit über lange Kabellängen bis zu einer Gesamtkapazitanz von 22nF benutzt werden.

7. STROMKABEL

Festverbundenes Wechselstromkabel zur Verbindung an eine Wechselstrom-Steckdose.

BEDIENUNG AN DER GERÄTEFRONT

1. STROMZUFUHR

Stromeinschaltungsschalter um die NAD-911 Anlage ein- und auszuschalten.

2. STROMLEUCHTDIODENANZEIGE (LED)

Zeigt an, wenn das Gerät eingeschaltet ist.

KANÄLE 1-6

3. LEVEL

Regelt die Lautstärke jedes einzelnen Lautsprecherkanals.

4. INSERT

Gestattet es, das Insert Signal (MIC IN oder LINE INSERT IN) auf diesem spezifischen Lautsprecherkanal miteinzuschließen.

MIKROFON

5. LEVEL

Regelt die Gesamtlautstärke des Insert Signals von den MIC IN oder LINE INSERT IN Verbindungsbuchsen.

6. MASTER INSERT

Drücken Sie die Taste ein um das Insert Signal einzuschalten. Drücken Sie sie erneut, um sie auszurasten und um somit das Insert Signal auf allen Kanälen vollständig auszuschalten.

VORVERSTÄRKER, VERSTÄRKER UND MISCHPULTE IM GEBRAUCH MIT DER NAD-911 ANLAGE

In den meisten Installationen, in den Sie die NAD-911 Anlage benutzen wird der HiFi-Vorverstärker dazu verwendet die entsprechende Musikquelle auszuwählen und die alltägliche Regelung der Musiklautstärke in der jeweiligen Anwendung zu

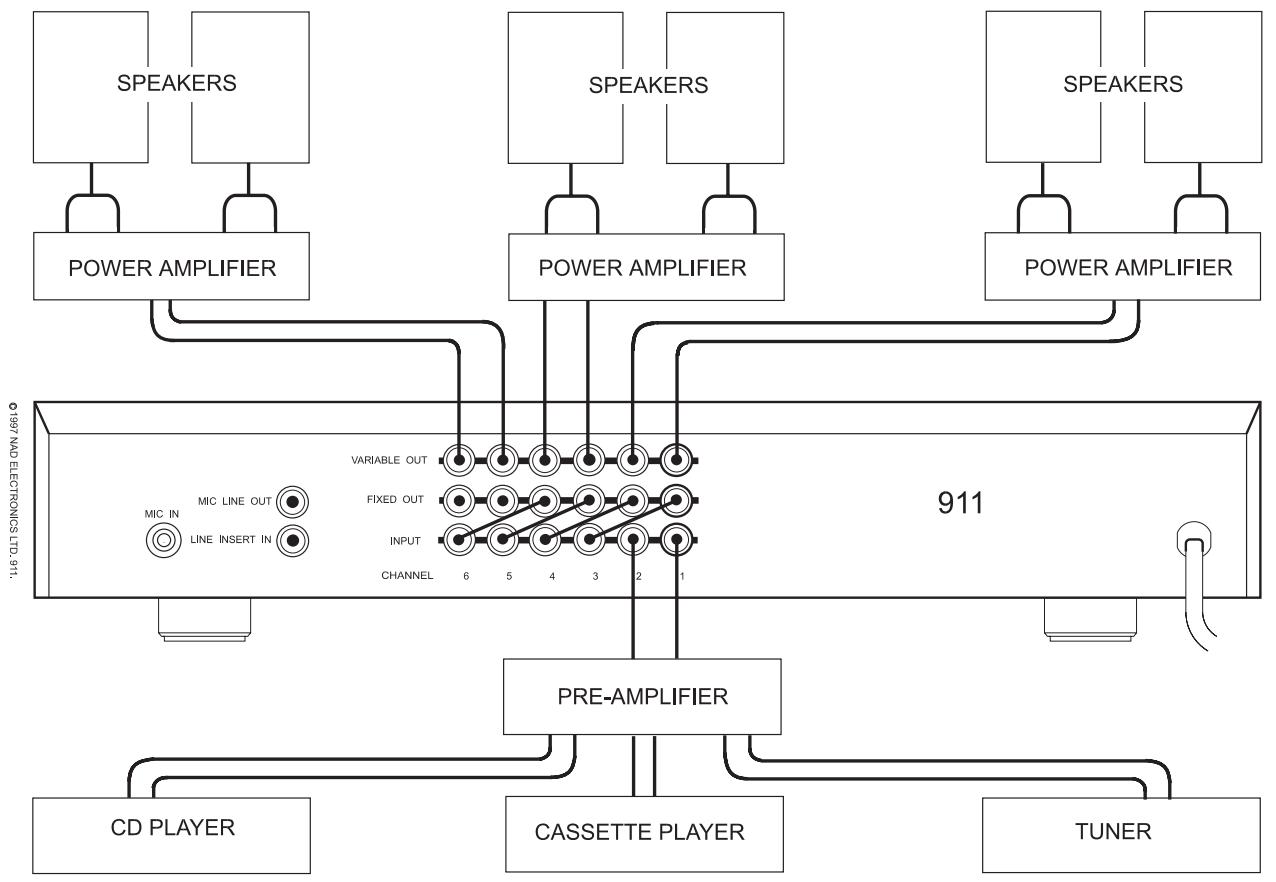


steuern.

Mit NAD-911 Anlage können Sie jeden Typ von HiFi-Vorverstärker benutzen oder alternativ können Sie einen integrierten HiFi-Verstärker benutzen, der über einen Vorverstärkerausgang ('preamp') verfügt. NAD verfügt über eine Reihe von Vorverstärkern und integrierten Verstärkern in seinem Lieferangebot, die mit der NAD-911 Anlage verwendet werden können. Manche Installationen benutzen ein Mischpult anstatt eines Vorverstärkers, das mit der NAD-911 Anlage zusammen genauso verbunden und benutzt wird, wie ein Vorverstärker.

Die Kanalausgänge der NAD-911 Anlage arbeiten sowohl mit Hi-Fi- wie auch mit professionellen Vollverstärkern. Darüber hinaus gibt es eine Reihe von einkanaligen, Stereo- oder Multikanal-Vollverstärkern, die sich zum Einsatz mit der NAD-911 Anlage eignen.

Sie sollten sicherstellen, daß die Ausgangsstärke eines in der Installation benutzten Vollverstärkers dem Leistungsvermögen Ihrer Lautsprecher entspricht. Sollten Sie einen Vollverstärker mit eigener Lautstärkekontrolle verwenden, dann sollten Sie die LEVEL Kontrolle der NAD-911 Anlage (3) auf die 12-Uhr-Position einstellen und dann die Lautstärke des Vollverstärkers so regeln, daß die Lautstärkeneinstellung für die Lautsprecher bei normaler Verwendung ungefähr richtig ist.

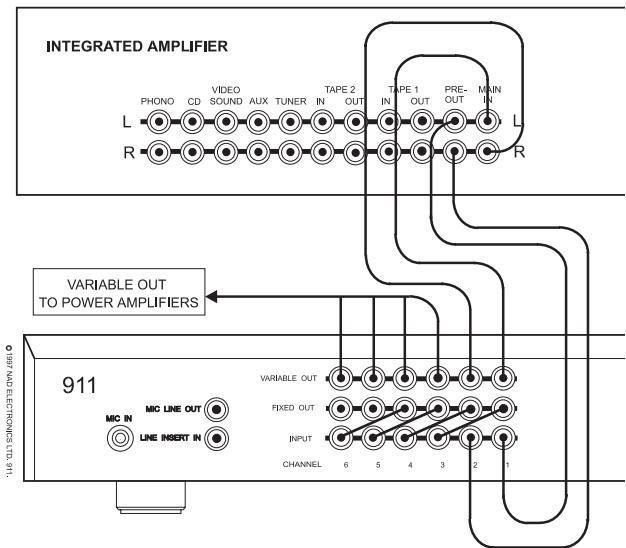

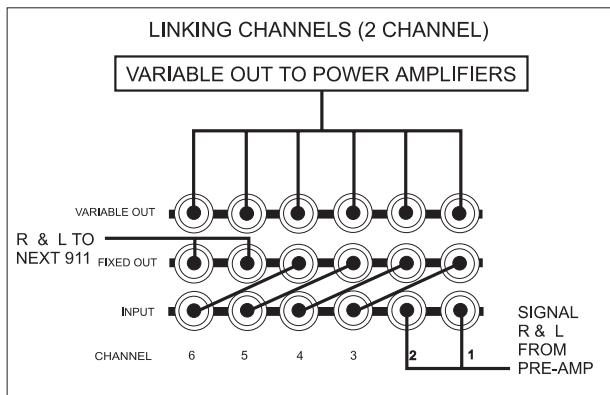


KABEL

Die Verstärker können in unmittelbarer Nähe der NAD-911 Anlage und unter Verwendung von kurzen Signalkabeln und langen Lautsprecherkabeln aufgestellt werden. Im allgemeinen werden Sie von der Installation eine bessere Leistung erhalten, wenn die Verstärker näher zu den Lautsprechern stehen und dabei längere Signalkabel und kürzere Lautsprecherkabel benutzt werden. Sie werden in jedem der beiden Fälle eine bessere Leistung der Lautsprecher erreichen, wenn Sie hochqualitative im Durchmesser weitere Kabel verwenden (Maß 16 oder mehr) und alle Signalkabel sollten aus hochqualitativem Koaxialkabel bestehen.

Kabellängen bis zu 22nF Gesamtkapazitanz können bei der Verbindung des Variablen Ausgangs der NAD-911 Anlage mit einem Verstärker benutzt werden.

VERBINDUNG DER EINGÄNGE

Eine einfache Installation benutzt einen CD-Spieler und ein Kassettendeck, die mit einem HiFi-Vorverstärker verbunden sind. In einer Stereoanlage ist der HiFi-Vorverstärker mit den INPUT Verbindungssockeln (4) der Kanäle 1 & 2 der NAD-911 Anlage verbunden. In einem Monosystemaufbau ist der Vorverstärker lediglich über den Kanal 1 mit der INPUT Buchse verbunden.

Verbinden Sie das Mikrofon mit der MIC IN (1) Buchse.

DIE VERBINDUNG VON KANÄLEN

Die Speisung des Musiksignals zu jedem Kanal im Verteilungsvorverstärker wird erreicht, indem die Verbindungen der Ausgänge eines jeden Kanals mit den Eingängen der anderen Kanäle verbunden werden. Verwenden Sie die mitgelieferten RCA Kabel und verbinden Sie den FIXED OUTPUT (5) der Kanäle 1 & 2 mit dem INPUT (4) der Kanäle 3 & 4. Verbinden Sie dann den FIXED OUTPUT der Kanäle 3 & 4 mit den INPUT-Steckern der Kanäle 5 & 6. (Bei einem Monosystemaufbau verbinden Sie den Kanal 1 des FIXED OUTPUT mit dem Kanal 2 des INPUT usw.)

VERBINDUNG DER OUTPUT-BUCHSEN

Verbinden Sie die VARIABLE OUT Buchsen (6) eines jeden Kanals mit dem entsprechenden Vollverstärker und Lautsprechersystem. NAD verfügt über eine Reihe von Vollverstärkern und integrierten Verstärkern in seinem Lieferangebot, die in einer solchen Installation verwendet werden können.

EINSTELLUNG DER MUSIKLAUTSTÄRKE

Setzen Sie die HiFi-Vorverstärker Lautstärke auf eine Minimaleinstellung. Setzen die MICROPHONE LEVEL (5) Steuerung der NAD-911 Anlage auf eine Minimaleinstellung und stellen Sie die Kanal LEVEL Steuerung (3) auf die 12-Uhr-Position, Schalten Sie

das System ein.

Spielen Sie eine Musikquelle (vorzugsweise eine CD) und drehen Sie die Vorverstärkerlautstärke auf, bis Sie eine akzeptable Lautstärke erreicht haben. Regeln Sie jetzt mittels der Kanal LEVEL Steuerung (3) der NAD-911 Anlage die Lautstärke der einzelnen Lautsprecher, bis Sie die richtige Lautstärke erreicht haben.

EINSTELLUNG DER

MIKROFONLAUTSTÄRKE

Schalten Sie Ihre Musikquelle aus. Setzen Sie die MICROPHONE LEVEL Steuerung (5) auf ein Minimum. Drücken Sie die MICROPHONE MASTER INSERT Taste (6) und die INSERT Tasten (4) auf allen Kanälen. Sprechen Sie in das Mikrofon und drehen Sie stetig die MICROPHONE LEVEL Steuerung (5) hoch, bis die Sprachlautstärke nahezu richtig ist. Schalten Sie Ihre Musikquelle ein und führen Sie die Feinregulierung der MICROPHONE LEVEL Steuerung (5) durch. Entrasten Sie die MICROPHONE MASTER INSERT Taste, wenn Sie damit fertig sind.

ALLGEMEINE BEDIENUNG

Die NAD-911 Anlage wird hauptsächlich als ein Installationswerkzeug benutzt, um die Lautstärke in allen Orten eines Anwendungsraum zu verteilen und präzise einzustellen. Sie sollten daher in der alltäglichen Bedienung, die Musikquelle und die Gesamtlautstärke nur über die Regler des HiFi-Vorverstärker einstellen.

DIE VERTEILUNG DES INSERT SIGNALS AN ALLE KANÄLE

In einer einfachen Installation, in der alle Kanäle miteinander verbunden sind, drücken Sie die INSERT Taste (4) auf allen Kanälen. Durchsagen werden somit an alle Lautsprecher weitergegeben, wenn Sie das Mikrofon benutzen und die MASTER INSERT Taste eingedrückt wurde.

DIE VERTEILUNG DES INSERT SIGNALS AN BESTIMMTE KANÄLE

Drücken Sie die INSERT Taste (4) nur bei den Kanälen, wo Ihre Durchsage gehört werden soll. Durchsagen werden somit nur an diese Lautsprecher weitergegeben, wenn Sie das Mikrofon benutzen und die MASTER INSERT Taste eingedrückt wurde.

Nur die Kanäle mit ausgerasteten INSERT Tasten werden mit der Durchsage gespeist, wenn Sie das Mikrofon benutzen und die MASTER INSERT Taste eingedrückt wurde. Sollten Ihre Durchsagen nur an spezifische Kanäle geleitet werden, dann drücken Sie die INSERT Taste (4) nur bei Kanälen, die Ihre Durchsage erhalten sollen.

HINWEIS: Das Mikrofon Insert Signal kann intern konfiguriert werden, um ausgeschaltet zu werden und kann entweder vor oder nach der Lautstärkenregelung der sechs Kanäle eingesetzt werden. Die Werkseinstellung setzt das Signal vor der Lautstärkeregelung für alle Kanäle ein. Die Veränderung der Konfiguration sollte von qualifiziertem Personal durchgeführt werden.

VERWENDUNG DER MIC LINE OUT

Verbindung

Außer der internen Speisung eines Mikrofonsignales an jeden Kanal durch die Insert-Funktion, gibt es auch einen separaten Mikrofonsignaleingang, die MIC LINE OUT Buchse (3). Dieser Ausgang führt das verstärkte Mikrofonsignal zur Lautstärkeregelung. Es kann dazu benutzt werden, das Mikrofonsignal an weitere externe Einheiten weiterzuleiten, wie z.B. eine zweite NAD-911 Anlage oder zur Verbindung mit anderen getrennten Verstärkerinstallationen.

DIE VERWENDUNG MEHRERER NAD-911 ANLAGEN

Die Ausgänge des Hauptverteilungsvorverstärkers sind mit den ersten Kanälen der zweiten Anlage verbunden und speisen es mit dem Musiksignal.

Benutzen Sie die MIC LINE OUT Buchse (3) des NAD-911 Hauptgerätes zur Einspeisung des Mikrofoneingangssignals zur LINE INSERT IN Buchse (2) der zweiten Anlage. Sie sichern dadurch die vollständige Kontrolle über welche Lautsprecherkanäle mit Durchsagen und mit welcher Lautstärke versorgt werden.

HINWEIS: In der Werkseinstellung ist die MIC LINE OUT Signalstärke mit der Mikrofonlautstärkenregelung (5) an der Gerätefront verbunden. Die NAD 911 Konfiguration kann derart verändert werden, daß die MIC LINE OUT Signalstärke unabhängig von der Mikrofonlautstärkenregelung fest eingestellt ist. Die Veränderung der Konfiguration sollte nur durch qualifiziertes Personal durchgeführt werden.

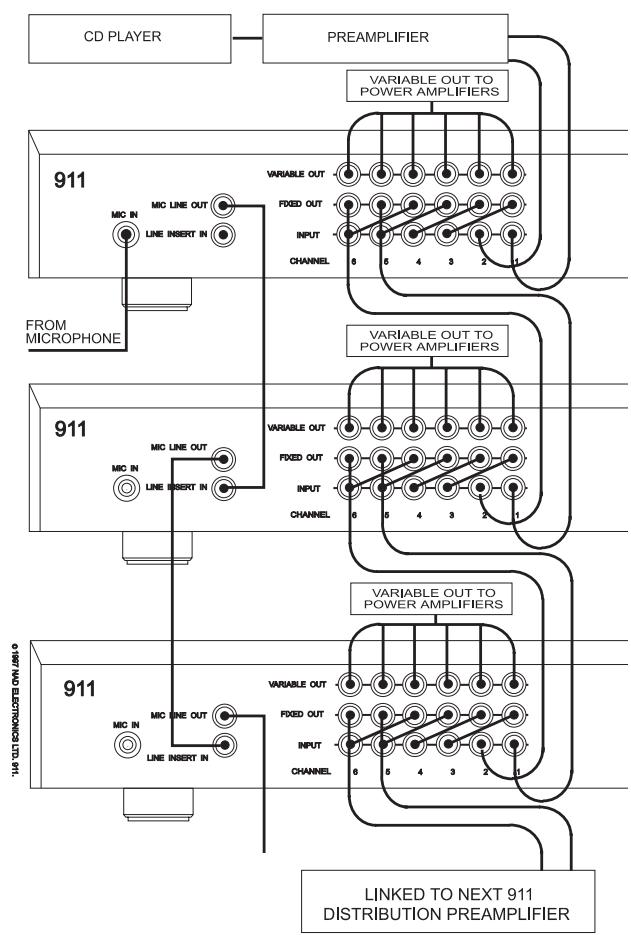

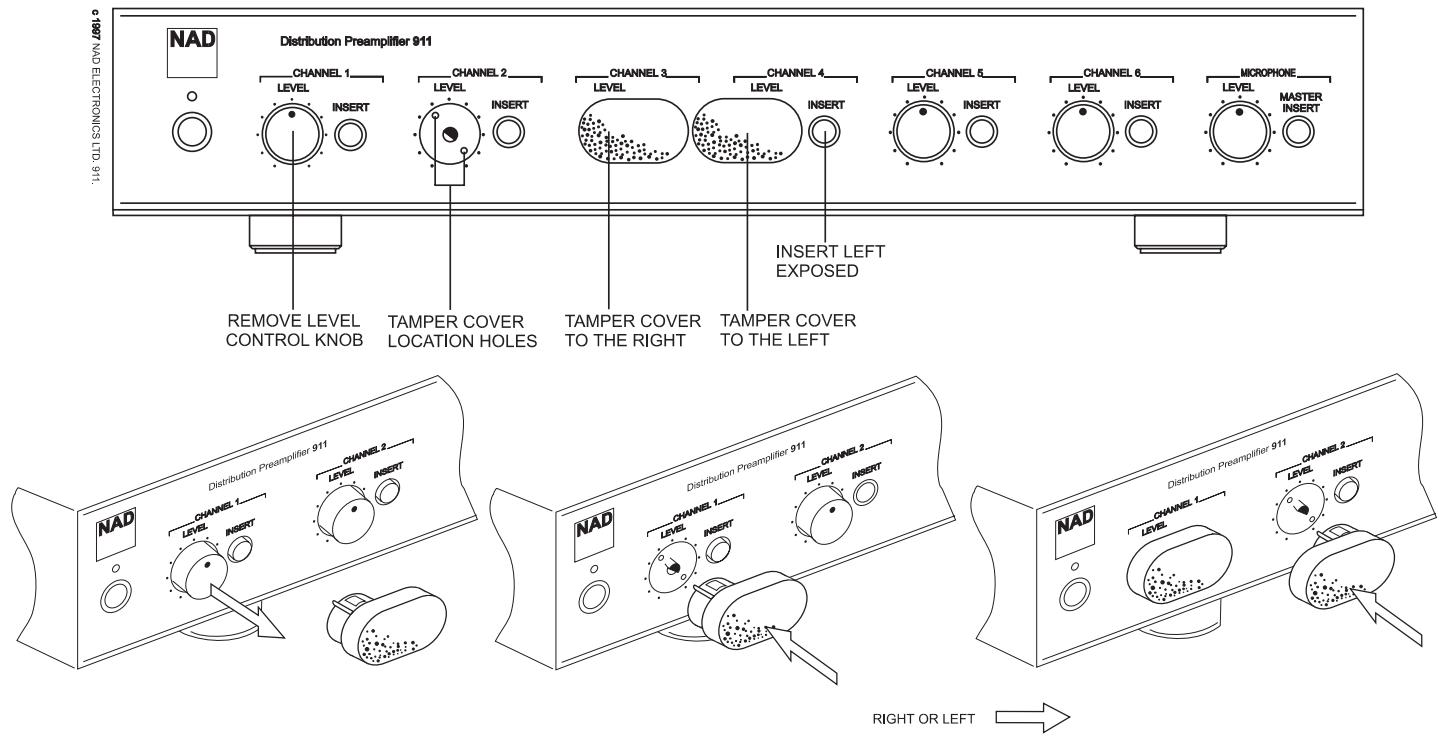

NAD Distribution Preamplifier 911 CHANNEL 1 LEVEL INSERT CHANNEL 2 LEVEL INSERT CHANNEL 3 LEVEL CHANNEL 4 LEVEL INSERT CHANNEL 5 LEVEL INSERT CHANNEL 6 LEVEL INSERT MICROPHONE LEVEL MASTER INSERT REMOVE LEVEL CONTROL KNOB TAMPER COVER LOCATION HOLES TAMPER COVER TO THE RIGHT TAMPER COVER TO THE LEFT INSERT LEFT EXPOSED NAD Distribution Preamplifier 911 CHANNEL 1 LEVEL INSERT CHANNEL 2 LEVEL INSERT CHANNEL 3 LEVEL INSERT CHANNEL 4 LEVEL INSERT CHANNEL 5 LEVEL INSERT CHANNEL 6 LEVEL INSERT NAD Distribution Preamplifier 911 CHANNEL 1 LEVEL INSERT CHANNEL 2 LEVEL INSERT CHANNEL 3 LEVEL INSERT CHANNEL 4 LEVEL INSERT CHANNEL 5 LEVEL INSERT CHANNEL 6 LEVEL MATERIAL INSERT RIGHT OR LEFT

EINSTELLUNGSSCHUTZABDECKUNGEN

Wenn das System so eingerichtet wurde, daß seine Einstellungen bei normalem Betrieb nicht verändert werden müssen, dann können die mit der NAD-911 Anlage mitgelieferten Einstellungsschutz-abdeckungen eine versehentliche Veränderung der LEVEL Steuerung und/oder der INSERT Tasten verhindern. Durch Anpassung des Insert-Tasten-Bereiches auf der Abdeckung zur rechten Seite können Sie verhindern, daß sowohl die Lautstärkeneinstellung als auch die Einstellung der Insert-Tasten nicht verändert werden kann. Wenn Sie die Abdeckung mit dem Insert-Tasten-Bereich links-seitig anpassen, so bleiben die Insert-Tasten frei.

Entfernen Sie die Lautstärkenregelknöpfe auf jedem Kanal, den Sie vor einer Einstellungsveränderung schützen möchten, indem Sie den LEVEL-Knopf sanft von seiner Spindel abstreifen.

Drücken Sie die Schutzabdeckung sanft auf die Öffnung des Lautstärkenreglers, Stellen Sie sicher, daß die beiden kleinen Pinne der Abdeckung auf die beiden vorgestanzten Löcher in der Frontplatte passen.

SERVICE, INSTALLATION UND BEDIENUNGSANWEISUNGEN

ACHTUNG: Die folgenden Service- und Bedienungsanweisungen sollten nur von qualifiziertem Personal angewendet werden. Um das Risiko eines Elektroschocks zu vermeiden, sollten keine anderen als die in dieser Anleitung beschriebenen Servicearbeiten durchgeführt werden, es sei denn Sie sind dazu qualifiziert. Bitten wenden Sie sich mit allen Serviceanforderungen an das qualifizierte Servicepersonal.

ACHTUNG: Bevor Sie die Gehäuseabdeckung entfernen, sollten Sie die Stromverbindung zum Gerät unterbrechen.

Durch die Verstellung der Jumpereinstellung im Innern der Anlage kann die Art und Weise der Insert und Variableneinstellungsfunktion verändert werden. Die NAD-911 Anlage kann somit derart konfiguriert werden, daß sie den Systemdurchsage-Anforderungen entspricht. Dies sollte nur von qualifiziertem Personal durchgeführt werden.

WARUM SOLLTEN VERSCHIEDENE INSERT-EINSTELLUNGEN VORGENOMMEN WERDEN?

Während die Grundfunktionen bei der akkuraten Einstellung des Musikpegels für die einzelnen Lautsprecher im allgemeinen bei allen Installationen gleich bleibt, können die Durchsage-Anforderungen sich enorm unterscheiden. Die Insert-Konfiguration gestattet es dem Systeminstallateur den Betrieb der NAD-911 Anlage genauestens auf die Durchsage-Anforderungen des Benutzers einzurichten.

MICROPHONE LINE OUT EINSTELLUNG, FESTE UND VARIABLE EINSTELLUNG

Wenn das System in einer Umgebung eingesetzt wird, in der die Musiklautstärke sich den Veränderungen der Hintergrundgeräuschkulisse anpassen muß, dann sollte sich die Durchsagelautstärke ebenso wie die Musiklautstärke anpassen können, d.h. herauf- und herabgesetzt werden können. Dadurch stellen Sie sicher, daß die Durchsagen über der Musik und den allgemeinen Hintergrundgeräuschen in dem betreffenden Bereich zu hören sind. In einer solchen Situation sollte die Insert-Funktion für jeden einzelnen Kanal auf die Variable-Insert-Funktion verstellt werden.

Wenn das System in einem Büro oder in einem Geschäftslokal verwendet wird, wo die Musiklautstärke nur gelegentlich verändert wird und auf eine niedrige Hintergrundlautstärke eingestellt ist, dann muß die Mikrofonlautstärke derart eingestellt sein, daß Durchsagen deutlich zu hören aber nicht zu laut sind. Die Einstellung aller Kanäle auf eine festgesetzte Insert-Funktion (Insert Fixed) verhilft dazu, daß die richtige Durchsagelautstärke erhalten bleibt.

Manche Installationsbereiche werden nie Durchsagen benötigen. Konfigurieren Sie die Kanäle, die die Lautsprecher in diesen Bereichen speisen in der Insert Disabled Funktion und Sie können sicherstellen, daß Durchsagen nicht versehentlich in diese Bereiche geleitet werden.

KONFIGURATION DER INTERNEN NAD-911 JUMPEREINSTELLUNG

Unterbrechen Sie die Stromversorgung von der Wechselstrom-Steckdose, lösen Sie die fünf Schrauben an der oberen Leiste und entfernen Sie die Gehäuseabdeckung. Wenn Sie die 911 Anlage konfiguriert haben, setzen Sie die Gehäuseabdeckung wieder sicher auf. Bitte sehen Sie sich die Konfigurationsmöglichkeiten im hiernach gezeigten Schaltdiagramm an.

In den meisten Installationen, in denen mehrere NAD 911 Anlagen angewendet werden, ist es wünschenswert der ersten 911 Anlage die Mikrofonlautstärkenregelung für alle anderen im System befindlichen NAD 911 Anlagen zu übergeben. In diesem Falle sollte die erste 911 Anlage auf Variabel eingestellt werden und alle folgenden 911 Anlagen auf FIXED (fest eingestellt) eingestellt werden. Auf diese Art werden die zweite und alle nächsten 911 Anlagen die MICROPHONE LINE OUT Einstellung zur nächsten 911 Anlage nicht verändern.

Ändern Sie die Jumpereinstellung JP25 von der Werkseinstellung 'VARIABLE' auf die 'FIXED' Position.

KONFIGURATION DER MIKROFON- UND MUSIKEINSTELLUNGEN

Jeder Kanal kann einzeln konfiguriert werden, so daß MICROPHONE oder LINE INSERT Lautstärkeneinstellungen immer gleich bleiben, ungeachtet der einzelnen Kanallautstärkeneinstellung. Alternativ dazu kann jeder Kanal derart konfiguriert werden, daß die Mikrofonlautstärke mit der Musiklautstärke verbunden ist. Die Erhöhung der Kanallautstärke wird dann auch die Lautstärke des Mikrofons erhöhen.

Eine dritte Einstellung schaltet das Mikrofonsignal von diesem Kanal vollständig aus.

HINWEIS: Für alle Kanäle ist die Werkseinstellung auf 'Variable' eingestellt.

FESTGESETZTE MIKROFONEINSTELLUNG

Einstellung des Kanals, so daß das eingehende Signal (Mikrofon oder aufgezeichnete Durchsage) auf einer voreingestellten Lautstärke bleibt, ungeachtet der Lautstärkeneinstellung des jeweiligen, einzelnen Kanals.

Setzen Sie die vier Jumper für diesen Kanal auf 'INS FIXED'.

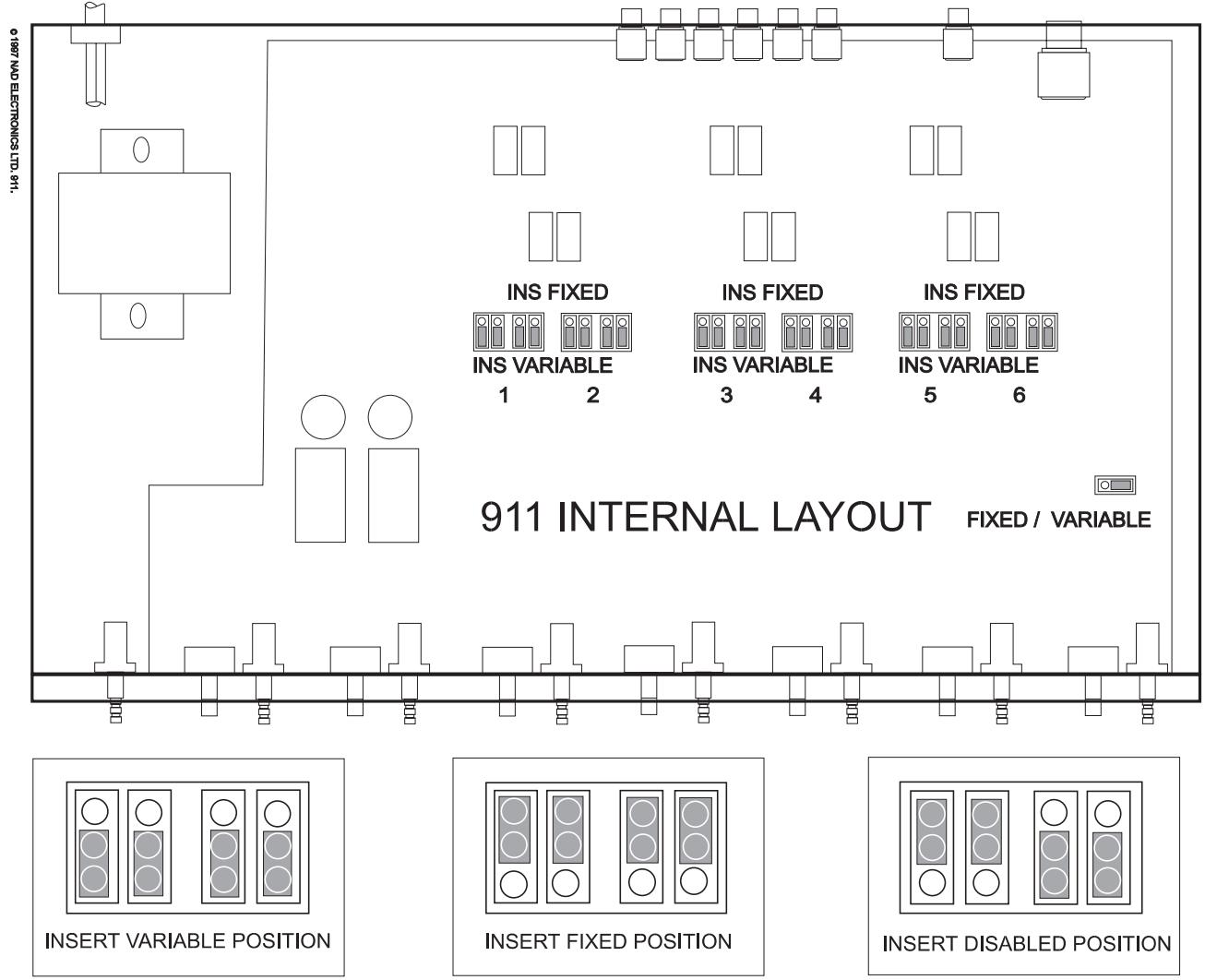

0.1897 NAO ELECTRONICS LTD 911 INS FIXED INS FIXED INS FIXED INS VARIABLE INS VARIABLE INS VARIABLE INS VARIABLE INS VARIABLE INS VARIABLE INS VARIABLE INS VARIABLE INS VARIABLE INS VARIABLE INS VARIABLE INS VARIABLE INS VARIABLE INS VARIABLE INS VARIABLE INS VARIABLE INS VARIABLE INS VARIABLE INS VARIABLE INS VARIABLE INS VARIABLE INS VARIABLE INS VARIABLE INS VARIABLE INS VARIABLE INS VARIABLE INS VARIABLE INS VARIABLE INS VARIABLE INS VARIABLE INS VARIABLE INS VARIABLE INS VARIABLE INS VARIABLE

CHANNEL OPTIONS:

VERBINDUNG VON MIKROFON UND EINGANGSLAUTSTÄRKE

Zur Einrichtung des Kanals, so daß die Kanallautstärkenregler sowohl die Musik- als auch die Einsatzlautstärke ändert, setzen Sie die vier Jumper für diesen Kanal auf 'INS VARIABLE'. Entfernen Sie die Plastik-Jumper und stecken Sie sie erneut gemäß Ihrer gewünschten Konfiguration wieder ein.

AUSSCHALTUNG DES MIKROFONEIN- SATZES AUF EINEM KANAL

Wenn Sie verhindern wollen, daß das Insert Signal nie auf einem bestimmten Kanal erscheint, stellen Sie die ersten beiden Jumper des Kanals (JP-01 und JP-02) auf 'INS FIXED' und stellen Sie das zweite Jumper-Paar (JP-03 und JP-04) auf 'INS VARIABLE' ein.

ACHTUNG: Verwenden Sie keine andere Konfiguration für diese Jumper.

KONFIGURATION DER EINSTELLUNGEN

Benutzen Sie diese Tabelle zur Notierung der NAD-911 Einstellungen

NAD 911 Seriennummer:

Standort der Anlage:

Datum:

Kanal 1: Variable ____ Fixed ____ Disable ____

Kanal 2: Variable ____ Fixed ____ Disable ____

Kanal 3: Variable ____ Fixed ____ Disable ____

Kanal 4: Variable ____ Fixed ____ Disable ____

Kanal 5: Variable ____ Fixed ____ Disable ____

Kanal 6: Variable ____ Fixed ____ Disable ____

(Disable = Ausgeschaltet)

Microphone Line Out: ____ Variable ____ Fixed ____

FEHLERBEHEBUNG

KEIN SOUND

Stromkabel ist nicht angeschlossen oder Gerät ist nicht eingeschaltet

Ausgangskabel ist nicht richtig eingesteckt oder beschädigt.

Verstärker ist nicht eingeschaltet, Lautstärkenregler sind zu niedrig eingestellt, oder der Verstärker hat Mängel.

Lautsprecher sind nicht richtig angeschlossen oder beschädigt

Interne Sicherung muß gewechselt werden

Prüfen Sie die Steckdose, das Kabel und eventuelle Sicherungen

Prüfen Sie die Verbindung an beiden Enden

(NAD-911 Anlage und Vollverstärker)

Prüfen Sie den Verstärker, die Verbindungen und Einstellungen

Prüfen Sie die Verbindungen und die

Lautsprecher

Wenden Sie sich an Ihren Fachhändler

KEINEN SOUND AUF EINEM KANAL

Lautstärke ist zu gering eingestellt.

Es wurde der falsche Kanal geregelt

Ändern Sie die Lautstärkeneinstellung

Prüfen Sie die Lautstärke aller Kanäle

KEIN LAUTSTÄRKENEINSATZ-SIGNAL (LINE INSERT SIGNAL)

Das Mikrofon ist angeschlossen.

Eingangskabel sind nicht richtig verbunden oder beschädigt

Quellensystem erzeugt kein Signal

Entfernen Sie die Mikrofonverbindung

Überprüfen Sie die Verbindungen

Prüfen Sie den Ausgang des Quellensystems

KEIN MIKROFONSIGNAL ODER RÜCKKOPPLUNG

Mikrofonkabel ist nicht richtig verbunden oder beschädigt

Mikrofon ist nicht eingeschaltet

Mikrofonbatterie ist leer

Überprüfen Sie die Verbindung

Schalten Sie das Mikrofon ein oder auf 'Talk'

Prüfen oder ersetzen Sie die Batterie, falls aufge braucht.

Mikrofon benötigt Phantomspeisung

Lautes Pfeifgeräusch, wenn das Mikrofon eingeschaltet wird.

Wenden Sie sich an Ihren Mikrofonhändler, um einen geeigneten Adapter zu erhalten.

Rückkopplung durch zu nahe gelegene

Lautsprecheraufstellung. Versetzen Sie die

Lautsprecher oder das Mikrofon oder verwenden

Sie die Jumper-Konfiguration, um die 'Insert

Feed' Funktion (Speisung) zu dem bestimmten

Lautsprecher zu unterbinden.

NAD 911 TECHNICAL SPECIFICATIONS
