Produkttyp	Digitaler Zeitschaltuhr für Steckdose
Modell	IAN 101036
Marke	SilverCrest
Betriebsspannung	230-240 V ~ 50 Hz
Schaltspannung	230-240 V ~ 10(2) A
Maximale Schaltleistung	2300 W
Zulässige Umgebungstemperatur	-10 °C bis 40 °C
Uhrgenauigkeit	± 1 Minute pro Monat
Minimale Schaltzeit	1 Minute
Anzahl Programme	10 ON/OFF-Paare
Backup-Batterie	NiMH 1,2 V, Betriebsdauer > 100 h
Funktionen	Uhr, Wochenprogrammierung, Zufallsfunktion, Modus AUTO/ON/OFF
Anzeige	LCD-Anzeige mit Tag, Stunde, Minute, Sekunde und Anzeigen
Steckertyp	Integrierte Steckdose mit Stecker
Verwendung	Innenräume, geschlossene und trockene Räume
Normen	CE-Konformität
Garantie	3 Jahre
Wartung	Mit einem feuchten, weichen Tuch reinigen, ohne aggressive Reinigungsmittel
Sicherheit	Nicht öffnen, nicht mit nassen Händen berühren, nicht abdecken

Häufig gestellte Fragen - IAN 101036 SILVERCREST

Wie stelle ich die Uhr am Zeitschaltuhr SilverCrest IAN 101036 ein?

Halten Sie die Taste CLOCK gedrückt, verwenden Sie dann die Tasten WEEK für den Tag, HOUR für die Stunden und MINUTE für die Minuten. Lassen Sie CLOCK los, um zu bestätigen.

Wie programmiere ich einen Ein-/Aus-Zyklus?

Stellen Sie sicher, dass Sie sich im Modus AUTO befinden. Drücken Sie TIMER, um in den Programmiermodus zu gelangen. Wählen Sie mit WEEK den Tag oder die Tagesgruppe aus, stellen Sie die Einschaltzeit mit HOUR und MINUTE ein und bestätigen Sie mit TIMER, um zur Ausschaltzeit zu gelangen. Wiederholen Sie den Vorgang für die Ausschaltzeit. Sie können bis zu 10 Zyklen programmieren.

Wie aktiviere ich die Zufallsfunktion (Random)?

Die Zufallsfunktion funktioniert nur von 18:00 bis 6:00 Uhr. Stellen Sie sicher, dass Sie sich im Modus AUTO befinden, und drücken Sie dann die Taste RANDOM. Das Symbol R erscheint auf dem Display. Zum Deaktivieren drücken Sie erneut RANDOM.

Wie wechsle ich zwischen 12h- und 24h-Modus?

Drücken Sie gleichzeitig die Tasten TIMER und CLOCK. Im 12h-Modus zeigt das Display AM oder PM an; im 24h-Modus verschwinden diese Anzeigen.

Wie setze ich alle Einstellungen zurück?

Verwenden Sie einen spitzen Gegenstand (Kugelschreiber), um die Taste MASTERCLEAR zu drücken. Das Display zeigt dann alle Segmente an und bestätigt so den Reset.

Wie reinige ich das Gerät?

Ziehen Sie vor der Reinigung den Netzstecker. Verwenden Sie ein weiches, feuchtes Tuch mit einem milden Reinigungsmittel. Lassen Sie keine Flüssigkeit ins Innere eindringen. Trocknen Sie das Gerät vollständig, bevor Sie es wieder einstecken.

Was tun, wenn das Display nichts anzeigt?

Überprüfen Sie, ob das Gerät eingesteckt ist und die Backup-Batterie geladen ist. Lassen Sie es mindestens 14 Stunden eingesteckt, um die Batterie zu laden. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Welche maximale Leistung kann das Gerät verarbeiten?

Die maximale Schaltleistung beträgt 2300 W (für ohmsche Last). Überschreiten Sie diesen Wert nicht, um Brandgefahr zu vermeiden.

Wie stelle ich auf Sommer-/Winterzeit um?

Um auf Sommerzeit umzustellen, drücken Sie gleichzeitig CLOCK und ON/AUTO/OFF: Die Uhr springt eine Stunde vor und das Symbol S erscheint. Für die Winterzeit wiederholen Sie die gleiche Kombination: Das Symbol S verschwindet und die Uhr springt eine Stunde zurück.

Wie lange beträgt die Garantie?

Die Garantie beträgt 3 Jahre ab Kaufdatum. Bewahren Sie den Kassenbon als Nachweis auf. Die Garantie deckt Material- und Verarbeitungsfehler ab, erlischt jedoch bei Öffnung des Geräts.

BEDIENUNGSANLEITUNG IAN 101036 SILVERCREST

Bedienungs- und Sicherheitshinweise

FR CH

PROGRAMMATEUR

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR CH

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 5

Bestimmungsgemäße Verwendung .....Seite 7

Bedienelemente ......Seite 8

Technische Daten......Seite 9

Sicherheitshinweise......Seite 10

Bedien- und Anzeigeelemente

Bedienelemente ......Seite 12

Anzeigen......Seite 13

Random-Funktion ......Seite 15

Betriebsmodus-Funktion......Seite 15

Programm-Funktion......Seite 16

Uhrzeit-Funktion ......Seite 16

Vorbereitung......Seite 16

Gerät aufladen......Seite 17

Alle Einstellungen zurücksetzen......Seite 17

Aktuelle Zeit einstellen......Seite 18

Sommer- und Winterzeit einstellen .....Seite 18

Stunden-Modus einstellen ......Seite 20

Bedienung

In die Uhrzeit-Funktion wechseln ......Seite 21

Dauerbetrieb ein- und ausschalten......Seite 22

Programme einstellen......Seite 24

Zufallsfunktion ein- und ausschalten .....Seite 27

Reinigung ......Seite 29

Entsorgung ......Seite 30

Garantie und Service......Seite 31

Serviceadresse......Seite 32

Hersteller......Seite 32

Zeitschaltuhr

Digital – für den Innenbereich

Einleitung

Bestimmungsgemäße Verwendung

Das Gerät ist als digitale Wochenzeitschaltuhr nur zur Verwendung in geschlossenen, trockenen Räumen vorgesehen und für den Privatgebrauch konstruiert. Es ist für eine gewerbliche Nutzung nicht geeignet. Das Gerät darf nur einzeln betrieben werden. Nicht mehrere Zeitschaltuhren hintereinander stecken. Jede weitere Verwendung gilt als nicht bestimmungsgemäß. Für Schäden aufgrund nicht bestimmungsgemäßer Verwendung übernimmt der Hersteller keine Haftung. Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie das Gerät benutzen.

Bewahren Sie die Bedienungsanleitung auf. Falls Sie das Gerät weitergeben, geben Sie die Bedienungsanleitung mit.

Bedienelemente (Abb. A)

1 LCD-Anzeige
2 Taste MINUTE
3 Taste RST/RCL
4 Taste RANDOM
5 Taste ON/AUTO/OFF
6 Steckdose
7 Stecker (Rückseite)
8 Taste Timer
9 Taste CLOCK
10 Taste WEEK
11 Taste MASTERCLEAR
12 Taste HOUR

LCD-Anzeige (Abb. B)

13 Wochentaganzeige
14 R-Symbol
15 S-Symbol
16 Sekundenanzeige
17 ON - AUTO - OFF
18 Minutenanzeige
19 PROGRAM
20 Stundenanzeige
21 CLOCK
22 Programmnummer
23 AM - PM
24 ON - OFF

Technische Daten

Typbezeichnung: DZ 20 CH

Betriebsspannung:230-240V

50 Hz

Schaltspannung:230-240V \~ 10(2)A

Schaltleistung: 2300 W

Umgebungstemperatur: -10 bis 40 °C

Zeitabweichung: ± 1 Minute/Monat

Kleinste Schaltzeit: 1 Minute

Programme: 10EIN/AUS-

Programmpaare

Akku:NiMH1,2V

100 h

Gebrauch in

geschlossenen Räumen:

EG-konform:

CE

Sicherheitshinweise

- Kinder erkennen nicht die Gefahren, die bei unsachgemäßem Umgang mit Elektrogeräten entstehen können. Lassen Sie

Kinder niemals unbeaufsichtigt Elektrogeräte benutzen.

Das Gerät nur in sicher installierte Steck-dosen stecken.

- Nur Verbraucher innerhalb der angegebenen Leistungsgrenzen des Geräts anschließen.

Das Gerät nicht abdecken. Unter der Abdeckung staut sich Hitze, sodass Brandgefahr besteht.

Das Gerät regelmäßig auf Schäden kontrollieren. Beschädigte Teile nicht ersetzen, sondern an den Hersteller wenden oder das defekte Gerät umweltgerecht entsorgen.

Das Gerät nicht öffnen. Nach Öffnen des Geräts entfällt jede Gewährleistung.

Das Gerät enthält einen Akku. Ein defekter Akku kann nur vom Hersteller gewechselt werden.

Das Gerät nicht mit nassen Händen anfassen und nicht mit Wasser in Berührung bringen.
Um das Gerät spannungslos zu schalten, das Gerät vom Stromnetz trennen.
Heizkörper oder ähnliche Verbraucher nicht an das Gerät anschließen, da diese niemals unbeaufsichtigt betrieben werden dürfen.

●Bedien-und Anzeigeelemente

Bedienelemente

Taste MASTERCLEAR 11

Diese Taste löscht alle Zeit- und Programm-einstellungen.

Anzeigen

Wochentage 13

Die Abkürzungen in der LCD-Anzeige 1 stehen für:

MO Montag

TU Dienstag

WE Mittwoch

TH Donnerstag

FR Freitag

SA Samstag

SU Sonntag

R-Symbol 14

Das R-Symbol zeigt an, dass die Zufalls-Funktion aktiviert ist.

S-Symbol 15

Zeigt an, dass die Uhrzeit auf Sommerzeit umgestellt ist.

ON - AUTO - OFF 17

Zeigt an, in welchem Betriebsmodus sich das Gerät befindet.

PROGRAM 19

Zeigt an, dass die Programm-Funktion eingeschaltet ist.

CLOCK 21

Zeigt an, dass die Uhrzeit-Funktion eingeschaltet ist.

Programmnummer 22

Zeigt in der Funktion PROGRAM die Nummer des Programms an.

AM - PM 23

Zeigt den Stundenmodus an.

ON - OFF 24

Zeigt den Schaltzustand an:

ON = Einschaltzeit, OFF = Ausschaltzeit.

Der Schaltzustand ist nur in der Programm-Funktion sichtbar.

Random-Funktion

Das R-Symbol steht für Random. Mit dieser Funktion schaltet das Gerät in unterschiedlichen Zeitabständen den angeschlossenen Verbraucher ein und aus.

Betriebsmodus-Funktion

Folgende Betriebsmodi werden unterschieden:

AUTO = Automatischer Programmbetrieb,

ON = Dauerbetrieb EIN,

OFF = Dauerbetrieb AUS.

Programm-Funktion

Mit dieser Funktion lassen sich Ein- und Ausschaltzeiten für den angeschlossenen Verbraucher einstellen.

Uhrzeit-Funktion

Diese Funktion zeigt die aktuelle Uhrzeit auf der LCD-Anzeige an.

• Vorbereitung

Um das Gerät in Betrieb nehmen zu können müssen Sie:

1. Das Gerät aufladen.
2. Alle Einstellungen zurücksetzen.
3. Die aktuelle Zeit einstellen.

Gerät aufladen

□DenStecker 7 in eine Steckdose stecken.

□ Den Akku 14 Stunden aufladen.

•AlleEinstellungen zurücksetzen

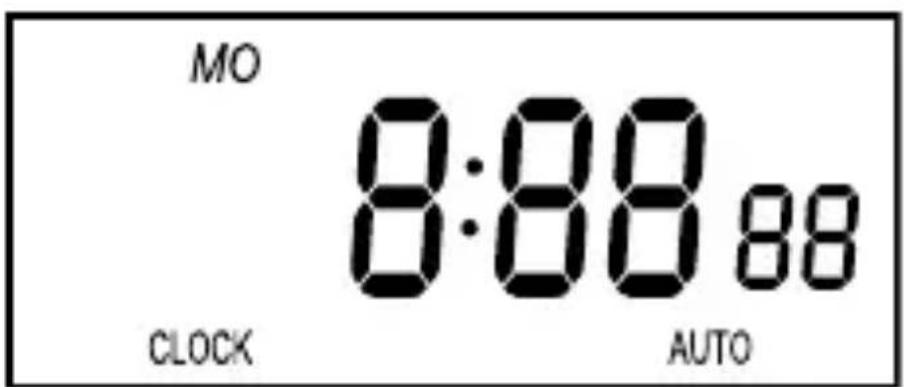

Alle Einstellungen zurücksetzen

☐ Die Taste MASTERCLEAR 11 mit einem Kugelschreiber oder einem anderen spitzen Gegenstand drücken. Die folgende Anzeige erscheint in der LCD-Anzeige 1:

Alle Einstellungen sind zurückgesetzt.

Aktuelle Zeit einstellen

Hinweis: Das Einstellen erfolgt schneller, wenn Sie die Tasten HOUR, MINUTE gedrückt halten.

□DieTasteCLOCK 21 drücken und gedrückt halten.

□ Mit der Taste WEEK 10 den aktuellen Wochentag einstellen.

□ Mit der Taste HOUR 12 die Stunden einstellen.

□ Mit der Taste MINUTE 2 die Minuten einstellen.

• Sommer-und Winterzeit einstellen

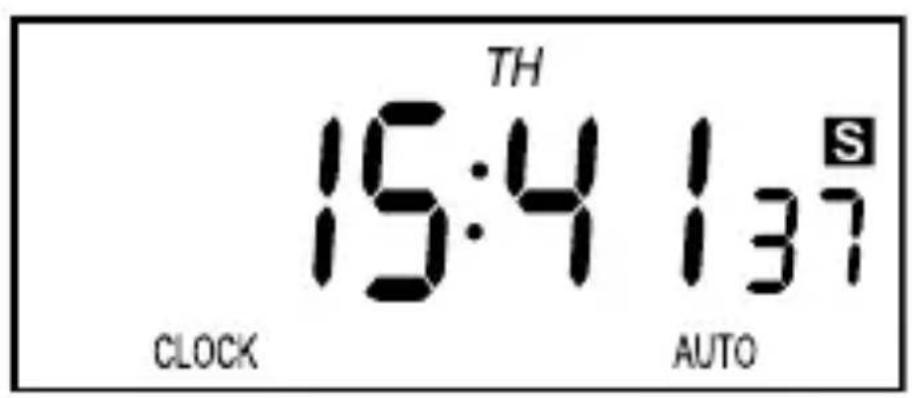

Sommerzeit einstellen

☐ Die Tasten CLOCK 9 und ON/AUTO/OFF 5 gleichzeitig drücken. In der

LCD- Anzeige 1 zählt die Stundenanzeige 20 eine Stunde vor und das S-Symbol 15 erscheint.

Winterzeit einstellen

☐ Die Tasten CLOCK 9 und ON/AUTO/OFF 5 gleichzeitig drücken. In der LCD-Anzeige 1 erlischt das S-Symbol 15 und die Stundenanzeige 20 zählt eine Stunde zurück.

Stunden-Moduseinstellen

In der LCD-Anzeige 1 kann die aktuelle Uhrzeit im 12- oder im 24-Stunden-Modus angezeigt werden. Im 12-Stunden-Modus steht: AM 0 bis 12 Uhr, PM 12 bis 24 Uhr. Das Gerät ist im 24-Stunden-Modus voreingestellt.

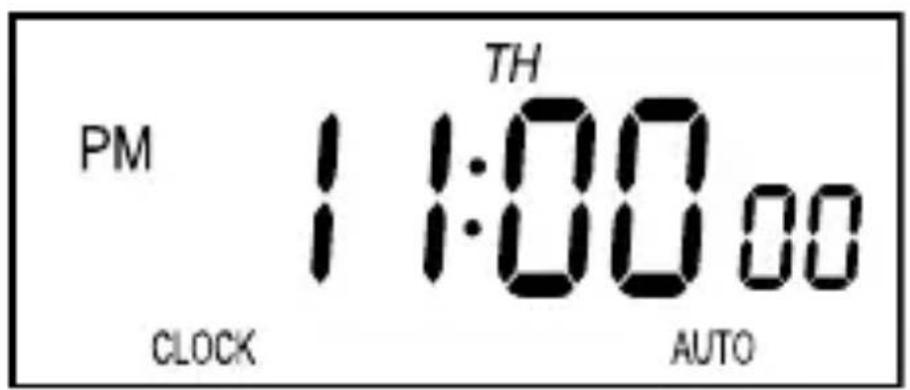

12-Stunden-Modus einstellen

☐ Die Tasten TIMER 8 und CLOCK 9 gleichzeitig drücken. In der LCD-Anzeige erscheint AM oder PM 23. Die folgende Abbildung zeigt die Uhrzeit 23 Uhr im 12-Stunden-Modus.

24-Stunden-Modus einstellen

☐ Die Tasten TIMER 8 und CLOCK 9 gleichzeitig drücken. In der LCD-Anzeige erlischt AM oder PM 23.

Bedienung

In die Uhrzeit-Funktion wechseln

Die LCD-Anzeige 1 wechselt automatisch in die Uhrzeit-Funktion zurück, wenn Sie eine Funktion länger als 30 Sekunden nicht verwenden.

□ Um manuell in die Uhrzeit-Funktion zu wechseln die Taste CLOCK 9 drücken.

Dauerbetriebein- und ausschalten

Das Gerät hat folgende Betriebsmodi:

• Dauerbetrieb,
• Automatischer Programmbetrieb

Der automatische Programmbetrieb ist voreingestellt. Sie können das Gerät unabhängig von den eingestellten Programmen in den Dauerbetrieb umschalten.

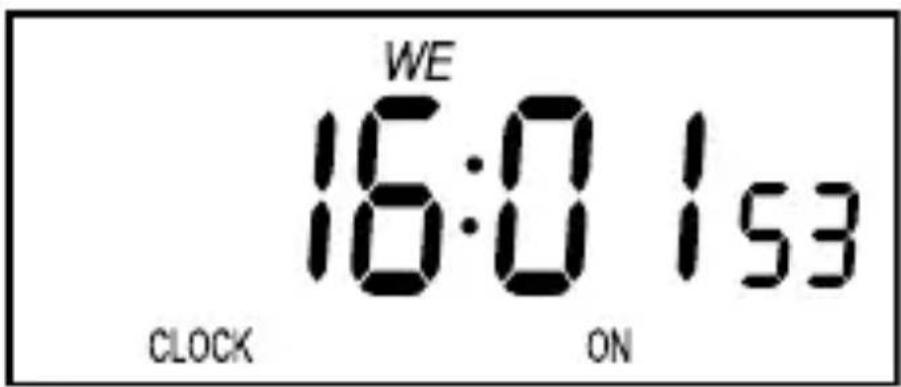

Dauerbetrieb einschalten

☐ Die Taste ON/AUTO/OFF 5 wiederholt drücken, bis in der LCD-Anzeige 1 ON 17 erscheint.

Dauerbetrieb ausschalten

☐ Die Taste ON/AUTO/OFF 5 wiederholt drücken, bis in der LCD-Anzeige 1 OFF 17 erscheint.

Automatischen Programmbetrieb einschalten

☐ Die Taste ON/AUTO/OFF 5 wiederholt drücken, bis in der LCD-Anzeige 1 AUTO 17 erscheint.

Programmeeinstellen

Sie können bis zu 10 EIN/AUS-Programme einstellen. Der kleinste Zeitabstand zwischen Ein- und Ausschalten beträgt eine Minute. Ein Programm besteht aus Ein- und Ausschaltzeit. Um ein Programm verwenden zu können, müssen Sie beide Zeiten programmieren. Stellen Sie sicher, dass die Zeiteinstellungen der unterschiedlichen Programme sich nicht überschneiden. Überschneiden sich die Zeiteinstellungen dennoch, hat die Einschaltzeit Vorrang.

1. Prüfen Sie, ob sich das Gerät im Betriebsmodus AUTO 17 befindet. Falls nicht, den Betriebsmodus AUTO 17 einschalten (siehe „Betriebsmodus einstellen“).

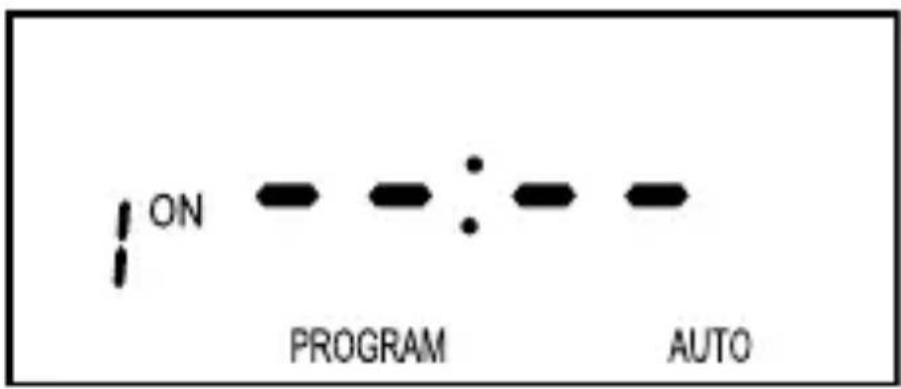

2. Mit der Taste TIMER 8 die Programm-Funktion auswählen. In der LCD-Anzeige 1 erscheint:

1. Die Taste WEEK 10 drücken und durch wiederholtes Drücken eine der folgenden Möglichkeiten auswählen:

2. Einen einzelnen Wochentag,

3. Eine der folgenden Kombination:

MO, TU, WE, TH, FR, SA, SU

MO, TU, WE, TH, FR

SA, SU

1. Mit den Tasten HOUR 12 und MINUTE 2 die gewünschte Uhrzeit einstellen.
2. Mit der Taste TIMER 8 die Auswahl be- stätigen. Die Einschaltzeit ist eingestellt. Die LCD-Anzeige 1 schaltet in die Ausschaltzeit um.
3. Die Ausschaltzeit einstellen wie in Schritt
4. bis 5. beschrieben.

Programmedeaktivieren

Sie können einzelne oder alle Programme deaktivieren.

Um ein Programm vollständig zu deaktivieren, müssen Sie Ein- und Ausschaltzeit deaktivieren.

☐ Die Taste TIMER 8 drücken.
☐ Die Taste TIMER 8 wiederholt drücken, um die gewünschte Einschaltzeit auszuwählen.

☐ Die Taste RST/RCL 3 drücken.

☐ Die Taste TIMER 8 drücken, um die Ausschaltzeit auszuwählen.
☐ Die Taste RST/RCL 3 drücken.
☐ Die Taste CLOCK 9 drücken, um die Eingabe zu bestätigen und zu beenden.

Programme wiederherstellen

Sie können nur Programme im deaktivierten Zustand wiederherstellen.

☐ Gehen Sie vor wie in Kapitel "Programme deaktivieren" beschrieben, um ein deaktiviertes Programm wiederherzustellen.

Zufallsfunktionein- und ausschalten

Die Zufallsfunktion läuft nur nachts in der Zeit von 18 Uhr bis 6 Uhr.

Vorraussetzung ist, dass für diesen Zeitraum Programme eingestellt sind.

Ist die Zufallsfunktion eingeschaltet, schaltet das Gerät die eingestellten Programme mit einer zufälligen Verzögerung von 10 bis 31 Minuten.

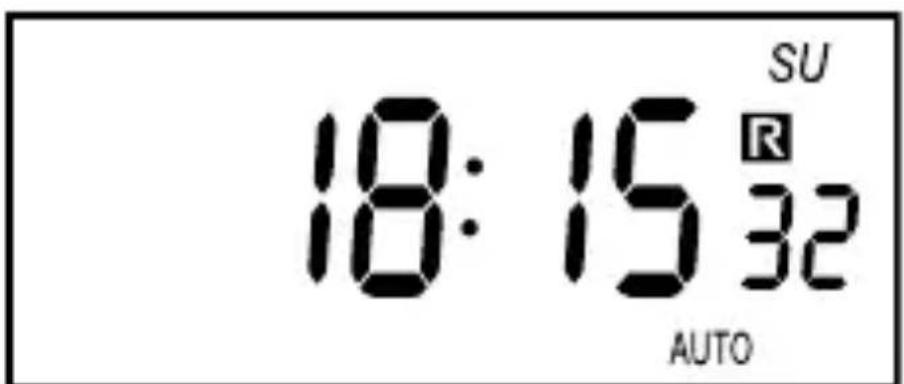

Zufalls-Funktion einschalten

☐ Prüfen, ob sich das Gerät im Betriebsmodus AUTO 17 befindet. Falls nicht, den Betriebsmodus AUTO 17 einschalten (siehe „Betriebsmodus einstellen“).

□DieTasteRANDOM 4 drücken. In der LCD-Anzeige 1 erscheint das R-Symbol 14.

Zufalls-Funktion ausschalten

☐ Drücken Sie die Taste RANDOM 4. In der LCD-Anzeige 1 erlischt das R-Symbol 14.

- Reinigung

ACHTUNG! GEFAHR DURCH ELEKTRISCHEN SCHLAG! Vor dem Reinigen das Gerät vom Stromnetz trennen.

ACHTUNG! GEFAHR DURCH ELEKTRISCHEN SCHLAG! Achten Sie dar- auf, dass keine Flüssigkeit in das Gerä eindringt. Eindringende Flüssigkeit kan zu einem Kurzschluss führen.

⚠️ ACHTUNG! Gefahr durch aggressive Reinigungsmittel.

□ Verwenden Sie zur Reinigung nie aggressive oder scheuernde Reinigungsmittel.
□ Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch und mildem Reinigungsmittel.
Stellen Sie vor der nächsten Verwendung sicher, dass das Gerät vollständig getrocknet ist.

•Entsorgung

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EC über Elektro- und Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Möglichkeiten zur

Entsorgung des ausgedienten Geräts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

• Garantie und Service

Sie erhalten 3 Jahre Garantie ab Kaufdatum auf dieses Gerät. Bitte Kassenbon als Nachweis aufbewahren. Das Gerät wurde sorgfältig produziert und vor Auslieferung gewissenhaft geprüft. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler bei sachgemäßer Verwendung. Die Garantie erlischt bei Fremdeingriff. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Im Garantiefall mit der Servicestelle telefonisch in Verbindung setzen. Nur so kann eine kostenlose Einsendung Ihres Geräts gewährleistet werden.

Serviceadresse

BAT

Lindenstraße 35

72074 Tübingen

Deutschland

E-Mail: [e-mail]

Service-Nr.: 00800 48720741

Für weitere Informationen empfehlen wir den Bereich Service/FAQ's auf unserer Homepage www.dvw-service.com.

IAN 101036

Hersteller

BAT

Lindenstraße 35

72074 Tübingen

Deutschland

Introduction

Utilisation conforme......Page 35

Stand der Informationen · Version
