Tipo di prodotto	Programmator digitale per presa elettrica
Modello	IAN 101036
Marca	SilverCrest
Tensione di funzionamento	230-240 V ~ 50 Hz
Tensione di commutazione	230-240 V ~ 10(2) A
Potenza di commutazione massima	2300 W
Temperatura ambiente ammissibile	-10 °C a 40 °C
Precisione dell'orologio	± 1 minuto al mese
Tempo di commutazione minimo	1 minuto
Numero di programmi	10 coppie ON/OFF
Batteria di backup	NiMH 1,2 V, autonomia > 100 h
Funzioni	Orologio, programmazione settimanale, casuale, modalità AUTO/ON/OFF
Display	Schermo LCD con giorno, ora, minuti, secondi e indicatori
Tipo di presa	Presa femmina integrata con spina maschio
Utilizzo	Interno, locali chiusi e asciutti
Norme	Conformità CE
Garanzia	3 anni
Manutenzione	Pulire con un panno umido e morbido, senza prodotti aggressivi
Sicurezza	Non aprire, non toccare con mani bagnate, non coprire

Domande frequenti - IAN 101036 SILVERCREST

Come impostare l'ora sul programmatore SilverCrest IAN 101036 ?

Tenere premuto il tasto CLOCK, poi usare i tasti WEEK per il giorno, HOUR per le ore e MINUTE per i minuti. Rilasciare CLOCK per confermare.

Come programmare un ciclo on/off ?

Assicurarsi di essere in modalità AUTO. Premere TIMER per entrare in modalità programma. Selezionare il giorno o il gruppo di giorni con WEEK, impostare l'ora di accensione con HOUR e MINUTE, quindi confermare con TIMER per passare all'ora di spegnimento. Ripetere l'operazione per lo spegnimento. È possibile programmare fino a 10 cicli.

Come attivare la funzione casuale (Random) ?

La funzione casuale funziona solo dalle 18:00 alle 6:00. Assicurarsi di essere in modalità AUTO, quindi premere il tasto RANDOM. Il simbolo R appare sullo schermo. Per disattivare, premere di nuovo RANDOM.

Come passare dalla modalità 12h a 24h ?

Premere contemporaneamente i tasti TIMER e CLOCK. In modalità 12h, il display mostra AM o PM; in modalità 24h, questi indicatori scompaiono.

Come ripristinare tutte le impostazioni ?

Usare un oggetto appuntito (penna) per premere il tasto MASTERCLEAR. Lo schermo mostra quindi tutti i segmenti, confermando il ripristino.

Come pulire l'apparecchio ?

Prima di qualsiasi pulizia, scollegare l'apparecchio. Utilizzare un panno morbido e umido con un detergente delicato. Non far penetrare liquido all'interno. Asciugare completamente prima di ricollegare.

Cosa fare se lo schermo non mostra nulla ?

Verificare che l'apparecchio sia collegato e che la batteria di backup sia carica. Lasciare collegato per almeno 14 ore per caricare la batteria. Se il problema persiste, contattare il servizio post-vendita.

Qual è la potenza massima supportata dall'apparecchio ?

La potenza di commutazione massima è di 2300 W (per un carico resistivo). Non superare questo limite per evitare il rischio di incendio.

Come cambiare l'ora legale/ora solare ?

Per passare all'ora legale, premere contemporaneamente CLOCK e ON/AUTO/OFF: l'ora avanza di un'ora e appare il simbolo S. Per l'ora solare, ripetere la stessa combinazione: il simbolo S scompare e l'ora indietreggia di un'ora.

Qual è la durata della garanzia ?

La garanzia è di 3 anni dalla data di acquisto. Conservare lo scontrino come prova. La garanzia copre i difetti materiali e di fabbricazione, ma viene annullata in caso di apertura dell'apparecchio.

MANUALE UTENTE IAN 101036 SILVERCREST

Indicazioni per l'uso e per la sicurezza

GB

TIMERSWITCH

Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse funzioni dell'apparecchio.

GB

IT / CH Indicazioni per l'uso e per la sicurezza Pagina 63

destinazione d'uso....Pagina 65

Elementi di comando......Pagina 66

Dati tecnici ......Pagina 67

Avvertenze di sicurezza...Pagina 69

Elementi di comando e di visualizzazione

Elementi di comando......Pagina 71

Indicatori ...... Pagina 71

Funzione Random......Pagina 73

Funzione Modalità funzionamento... Pagina 74

Funzione Programma ......Pagina 74

Funzione Orologio ......Pagina 74

Preparazione

Caricare l'apparecchio....Pagina 75

Resettare tutte le impostazioni ...... Pagina 75

Impostare l'orario attuale......Pagina 76

Impostazione dell'ora legale e

dell'ora solare......Pagina 77

Impostazione della

modalità delle ore ......Pagina 78

Uso

Passare alla funzione Orologio......Pagina 80

Accensione e spegnimento

del funzionamento continuo ......Pagina 80

Impostazione programmi......Pagina 82

Attivazione e disattivazione

della funzione Casuale ...... Pagina 86

Pulizia ...... Pagina 88

Garanzia e assistenza .....Pagina 89

Indirizzo servizio clienti......Pagina 91

Produttore......Pagina 91

Presa temporizzata Digitale - per interni

- Introduzione

Utilizzosecondo la destinazione d'uso

Questo apparecchio è un interruttore orario settimanale adatto esclusivamente all'utilizzo in ambienti chiusi e asciutti ed è previsto per l'uso privato. Non è adatto per un utilizzo commerciale. L'apparecchio può essere utilizzato solo singolarmente. Non collegare più interruttori orari in serie. Qualsiasi altro impiego è da considerarsi improprio. Il produttore declina ogni responsabilità per danni causati da un utilizzo non conforme. Leggere attentamente e per intero questo manuale d'istruzioni d'uso prima di utiliz-zare l'apparecchio. Conservare le istruzioni

d'uso. In caso di cessione dell'apparecchio, consegnare anche le relative istruzioni d'uso.

• Elementi di comando (fig. A)

1 Visualizzazione LCD
2 Tasto MIN (minuto)
3 Tasto RST/RCL
4 Tasto RANDOM
5 Tasto ON/AUTO/OFF
6 Presa
7 Spina (lato posteriore)
8 Tasto timer
9 Tasto CLOCK
10 Tasto WEEK
11 Tasto MASTERCLEAR
12 Tasto HOUR

Display LCD (fig. B)

13 Indicatore giorno della settimana
14 Simbolo R
15 Simbolo S
16 Indicatore dei secondi
17 ON - AUTO - OFF
18 Indicatore dei minuti
19 PROGRAM
20 Indicatore delle ore
21 CLOCK
22 Numero programma
23 AM - PM
24 ON - OFF

Dati tecnici

Denominazione tipo: DZ 20 CH

Tensione di esercizio: 230-240 V\~ 50 Hz

Tensione di contatto: 230-240 V\~,

10(2) A

Potenza di

commutazione: 2300W

Temperatura

ambientale: da -10 °C a 40 °C

Differenza tempo: ± 1 minuto/mese

Tempo di

azionamento minore: 1 minuto

Programmi: 10 coppie di

programmi ACCEN-

SIONE/SPEGNI-

MENTO

Batteria: NiMH 1,2 V > 100h

Utilizzo in

ambienti chiusi:

Conforme alle

norme CE:

Avvertenze di sicurezza

I bambini non riconoscono i pericoli che potrebbero presentarsi utilizzando l'apparecchio elettrico in modo non corretto. Non lasciare i bambini inosservati mentre utilizzano apparecchi elettrici.

L'apparecchio può essere inserito sola- mente in prese installate in maniera sicura.

Collegare solo consumatori elettrici che rientrano nei limiti di potenza indicati.

Non coprire l'apparecchio. Così facendo si accumula il calore e sussiste il pericolo di incendio.

- Verificare regolarmente la presenza di danni sull'apparecchio. Non sostituire componenti danneggiati ma rivolgersi al produttore o smaltire l'apparecchio difettato nel rispetto dell'ambiente.

Non aprire l'apparecchio Aprendo l'apparecchio decade ogni tipo di garanzia.
L'apparecchio contiene una batteria Una batteria difettata può essere sostituita soltanto dal produttore.
Non maneggiare l'apparecchio con mani bagnate e non farlo entrare in contatto con l'acqua.
Per azionare l'apparecchio in assenza di tensione, scollegarlo dalla corrente elettrica.
Non collegare all'apparecchio oggetti caldi o consumatori energetici simili in quanto questi non devono essere mai utilizzati senza sorveglianza.

• Elementi di comando e di visualizzazione
Elementi di comando

Tasto MASTERCLEAR 11

Questo tasto cancella tutte le impostazioni di ora e programmi.

Indicatori

Giorno della settimana 13 Le abbreviazioni sul display LCD 1 stanno per:

MO Lunedì

TU Martedì

WE Mercoledì

TH Giovedì

FR Venerdì

SA Sabato

SU Domenica

Simbolo R 14

Il simbolo R indica che la funzione Casuale è attivata.

Simbolo S 15

Indica che l'orario è impostato sull'ora legale.

ON - AUTO - OFF 17

Indica in che modalità di funzionamento di trova l'apparecchio.

PROGRAM 19

Indica che la funzione Programma è attiva.

CLOCK 21

Indica che la funzione Orario è attiva.

Numero programma 22

Indica il numero del programma nella funzione PROGRAM.

AM - PM 23

Indica la modalità dell'ora.

ON - OFF 24

Indica lo stato di attivazione:

ON = acceso, OFF = spento.

Lo stato di attivazione è visibile solamente nella funzione Programma.

Funzione Random

Il simbolo R sta per Random. Con questa funzione l'apparecchio accende e spegne a diversi intervalli di tempo il consumatore energetico collegato.

FunzioneModalità funzionamento

Si distinguono le diverse modalità di funzionamento:

AUTO = programmazione automatica,

ON = funzionamento continuo ACCESO,

OFF = funzionamento continuo SPENTO.

Funzione Programma

Con questa funzione si possono impostare i tempi di accensione e spegnimento per il consumatore energetico collegato.

Funzione Orologio

Questa funzione indica l'ora attuale sul display LCD.

- Preparazione

Per poter mettere in funzione l'apparecchio, bisogna:

1. caricare l'apparecchio.
2. resettare tutte le impostazioni.
3. impostare l'orario attuale.

Caricare l'apparecchio

□ Inserire la spina 7 in una presa.
☐ Far caricare la batteria per 14 ore.

• Resettaretutte le impostazioni

Resettaggio di tutte le impostazioni

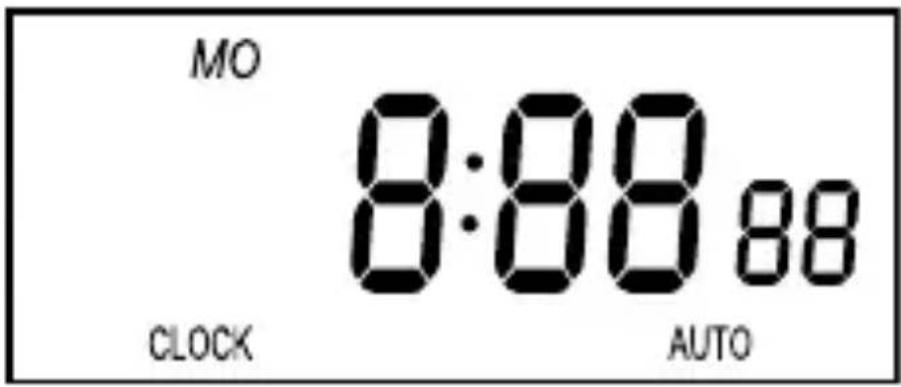

□ Premere il tasto MASTERCLEAR 11 con una penna o con un altro oggetto

appuntito. Sul display LCD 1 apparirà la seguente indicazione:

Tutte le impostazioni sono state resettate.

Impostare l'orario attuale

Nota: l'impostazione avviene più velocemente se si tengono premuti il tasto HOUR, MINUTE

□ Premere e tenere premuto il tasto CLOCK 21.
Impostare il giorno della settimana corrente con il tasto WEEK 10.
Impostare le ore con il tasto HOUR 12

Impostare i minuti con il tasto MINUTE 2.

Impostazionedell'ora legale e dell'ora solare

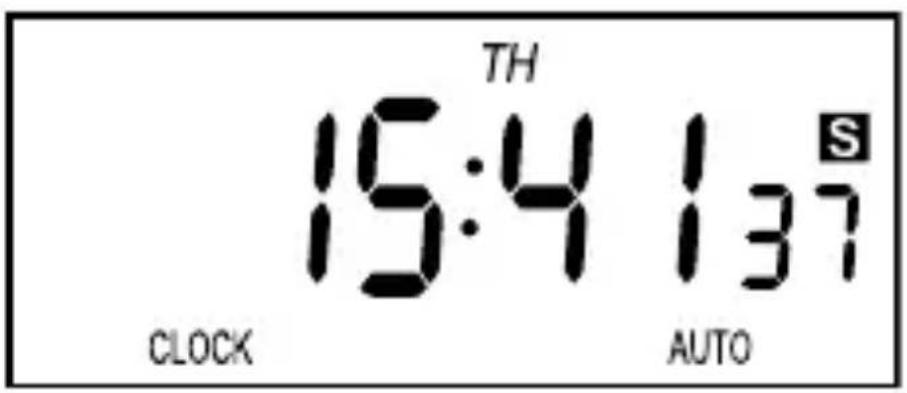

Impostare l'ora legale

Premere contemporaneamente i tasti CLOCK 9 e ON/AUTO/OFF 5. Sul display LCD 1 l'indicatore dell'ora 20 segnerà un'ora avanti e verrà visualizzato il simbolo S 15.

Impostare l'ora solare

Premere contemporaneamente i tasti CLOCK 9 e ON/AUTO/OFF 5. Sul display LCD 1 il simbolo S '15 non verrà più visualizzato e l'indicatore dell'ora 20 segnerà un'ora indietro.

Impostazionedella modalità delle ore

L'orario attuale può essere visualizzato sul display LCD 1 in modalità 12h o 24h. Nella modalità 12h appare: AM da 0h a 12h, PM da 12h a 24h. L'apparecchio è preimpostato in modalità 24h.

Impostare la modalità 12h

Premere contemporaneamente i tasti TIMER 8 e CLOCK 9. Sul display LCD apparirà AM o PM 23.

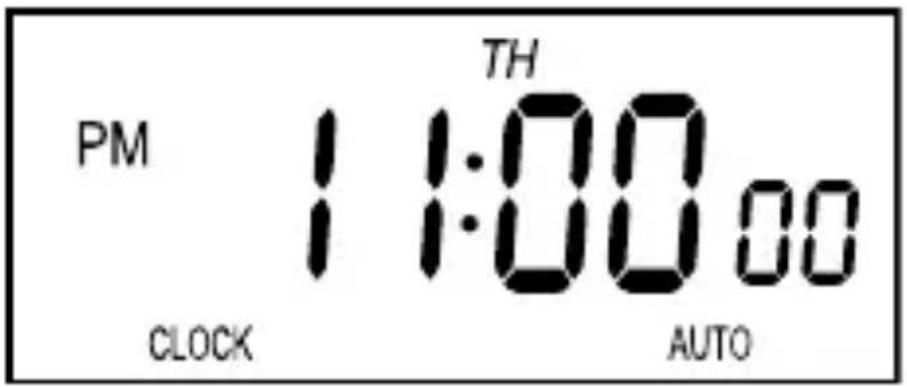

La figura seguente mostra le 23h in modalità 12h.

Impostare la modalità 24h

Premere contemporaneamente i tasti TIMER 8 e CLOCK 9. Sul display LCD scomparirà AM o PM 23.

•Uso

• Passare alla funzione Orologio

Il display LCD 1 passa automaticamente alla funzione Orologio se un'altra funzione non viene utilizzata per più di 30 secondi.

☐ Per passare manualmente alla funzione Orologio, premere il tasto CLOCK 9.

• Accensione e spegnimento del funzionamento continuo

L'apparecchio hai le seguenti modalità di funzionamento:

• funzionamento continuo,
• programmazione automatica

La programmazione automatica è preimpostata. È possibile attivare il funzionamento continuo indipendentemente dal programma impostato.

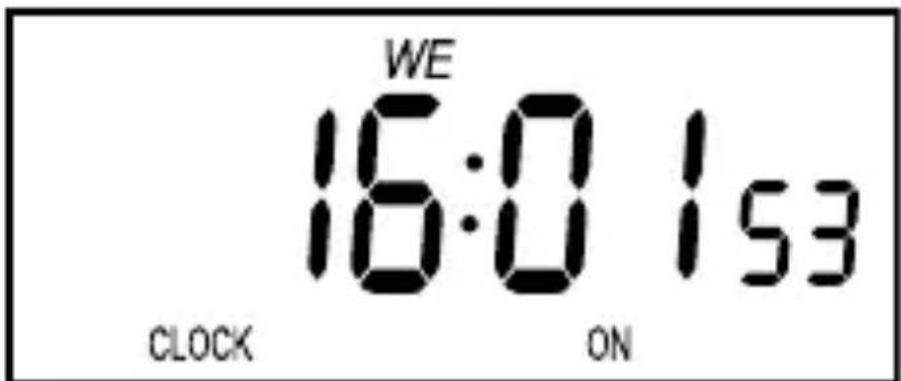

Attivazione funzionamento continuo

Premere ripetutamente il tasto ON/ AUTO/OFF 5 fino a che sul display LCD 1 non appare l'indicazione ON 17.

Disattivazione funzionamento continuo

□ Premere ripetutamente il tasto ON/AUTO/OFF 5 fino a che sul display

LCD 1 non appare l'indicazione OFF 17.

Attivare la programmazione automatica

□ Premere ripetutamente il tasto ON/AUTO/OFF 5 fino a che sul dispaly LCD 1 non appare l'indicazione AUTO 17.

Impostazioneprogrammi

È possibile impostare fino a 10 programmi di ACCENSIONE/SPEGNIMENTO. La durata minore tra accensione e spegnimento è di un minuto.

Un programma è fatto da tempi di accensione e spegnimento. Per poter utilizzare un programma, bisogna programmare entrambi i tempi.

Assicurarsi che i tempi impostati nei diversi programmi non coincidano. Se ciò accade, avrà priorità il tempo di accensione.

1. Verificare se l'apparecchio si trova sulla modalità di funzionamento AUTO ^17 . In caso contrario, attivare la modalità AUTO ^17 (vedi „Impostazione modalità di funzionamento”).

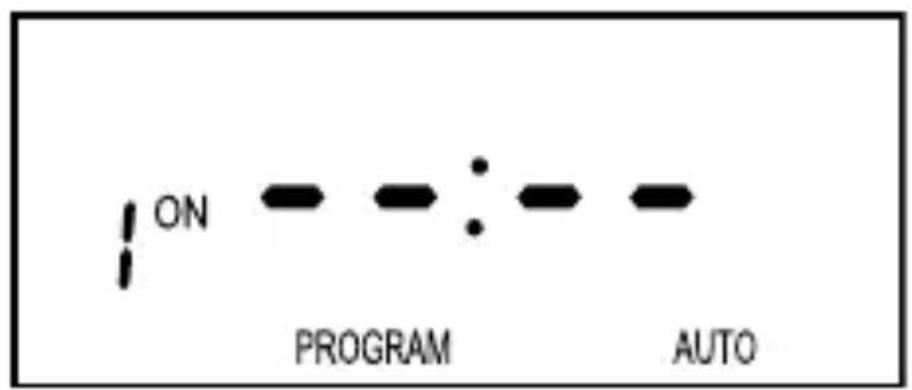

2. Selezionare la funzione Programma con il tasto TIMER 8. Sul dispaly LCD 1 apparirà:

1. Premere il tasto WEEK 10 e premendo ripetutamente selezionare una delle seguenti possibilità:
2. Un singolo giorno della settimana,

3. Una delle seguenti combinazioni:
   MO, TU, WE, TH, FR, SA, SU MO, TU, WE, TH, FR SA, SU
   MO, TU, WE, TH, FR, SA
   MO, WE, FR TU, TH, SA
   MO, TU, WE
   TH, FR, SA
   MO, WE, FR, SU

4. Impostare l'ora desiderata con i tasti HOUR 12 e MINUTE 2.

5. Confermare la selezione con il tasto TI-MER 8. Il tempo di accensione è così impostato. Il dispaly LCD 1 passerà al tempo di spegnimento.

6. Impostare il tempo di spegnimento come descritto dal punto 3 al punto 5.

Disattivazioneprogrammi

È possibile disattivare un singolo programma o tutti.

Per disattivare completamente un programma, disattivare i tempi di accensione e spegnimento.

□ Premere il tasto TIMER 8.
Premere ripetutamente il tasto TIMER 8 per selezionare il tempo di accensione desiderato.

Premere il tasto RST/RCL 3.

□ Premere il tasto TIMER 8 per selezionare il tempo di spegnimento.

Premere il tasto RST/RCL 3.

□ Premere il tasto CLOCK 9 per confermare i dati inseriti e terminare.

Ripristino dei programmi

È possibile ripristinare i programmi solo su stato inattivo.

□ Procedere come descritto nel capitolo „Disattivazione programmi“ per ripristinare un programma disattivato.

Attivazione e disattivazione della funzione Casuale

La funzione Casuale entra in funzione solo di notte dalle 18h alle 6h.

Il presupposto è che siano impostati programmi per questo lasso di tempo.

Se la funzione Casuale è attiva, l'apparec- chio attiva i programmi impostati con un ritardo casuale tra i 10 e 31 minuti.

Attivare la funzione Casuale

□ Verificare che l'apparecchio si trovi sulla modalità di funzionamento AUTO ^17 . In caso contrario, attivare la modalità AUTO ^17 (vedi „Impostazione modalità di funzionamento“).

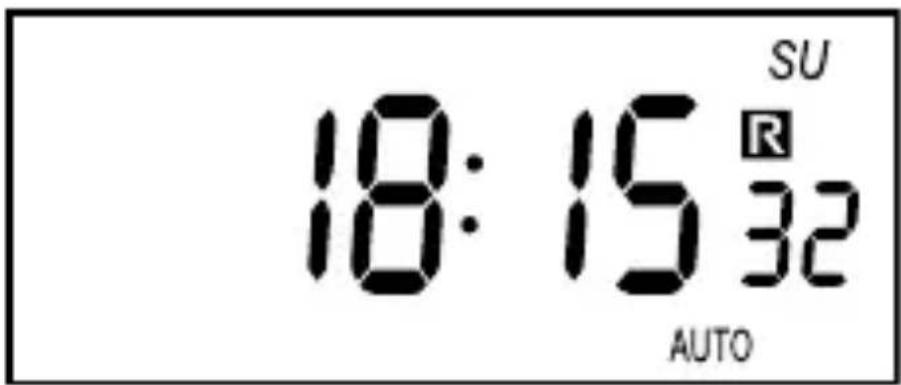

Premere il tasto RANDOM 4. Sul display LCD 1 apparirà il simbolo R 14.

Disattivare la funzione Casuale

□ Premere il tasto RANDOM 4. Sul display LCD 1 scomparirà il simbolo R 14.

- Pulizia

ATTENZIONE! PERICOLO

DI SCOSSA ELETTRICA!

Scollegare l'apparecchio dalla corrente elettrica prima di pulirlo.

ATTENZIONE! PERICOLO

DI SCOSSA ELETTRICA!

Assicurarsi che nell'apparecchio non prenitrino liquidi. Ciò potrebbe provocare cortocircuiti.

ATTENZIONE! Pericolo causato da detergenti aggressivi.

☐ Per la pulizia non utilizzare in nessun caso detergenti aggressivi o corrosivi.
□ Pulire il prodotto con un panno morbido, leggero e umido e con un detergente non aggressivo.
Prima di riutilizzare l'apparecchio, assicurarsi che sia completamente asciutto.

Smaltimento

Non gettare apparecchi elettrici nella spazzatura domestica!

Secondo la direttiva europea 2012/19/CE relativa agli apparecchi elettrici e la sua applicazione nel diritto nazionale, gli apparecchi elettrici usati devono essere raccolti separatamente e riciclati in modo non dannoso per l'ambiente. Ulteriori indicazioni sullo smaltimento del prodotto sono reperibili presso il municipio o l'amministrazione comunale.

• Garanzia e assistenza

Questo apparecchio è garantito per 3 anni a partire dalla data di acquisto. Si prega di

conservare la ricevuta d'acquisto a dimostrazione dell'avvenuto pagamento. L'apparecchio è stato realizzato con cura ed esaminato con attenzione prima della fornitura. La prestazione di garanzia trova applicazione solamente per vizi di materiale e di fabbricazione in presenza di un utilizzo corretto. La garanzia decade in caso di intervento sul prodotto da parte di terzi. Questa garanzia non costituisce alcun limite ai diritti legali del consumatore. In caso di necessità di interventi di riparazione nel periodo di garanzia, mettersi in contatto telefonicamente con il centro di assistenza. Solo in questo modo si può garantire la spedizione gratuita dell'apparecchio.

Indirizzo servizio clienti

BAT

Lindenstraße 35

72074 Tübingen

Germania

E-Mail: [e-mail]

N. assistenza: 00800 48720741

Per maggiori informazioni rimandiamo all'area Assistenza/FAQ sul nostro sito www.dvw-service.com.

IAN 101036

Produttore

BAT

Lindenstraße 35

72074 Tübingen

Germania

Introduction

des informations · Versione delle

informazioni · Last Information

Update: 05 / 2014 · Ident.-No.:

0474735 052014-CH
