| Tipo di prodotto | Switch HDMI |
| Marca | SilverCrest |
| Modello | SHU 3.1 A1 |
| Ingressi | 3 porte HDMI |
| Uscita | 1 spina HDMI |
| Risoluzione massima | 1080p Full HD / 12 bit |
| Formati supportati | HD Dolby®, True HD, HDCP 2.0 |
| Standard HDMI | HDMI ad alta velocità |
| Dimensioni (L x A x P) | 75 x 20 x 76 mm |
| Peso | 85 g |
| Lunghezza cavo | 50 cm |
| Temperatura di esercizio | da 5 °C a 35 °C |
| Umidità di esercizio | Max. 85% umidità relativa |
| Alimentazione | Tramite bus HDMI (senza alimentazione esterna) |
| Selezione canale | Automatica o manuale tramite pulsante Select |
| LED indicatori | LED di accensione (ON) e LED canale (H1, H2, H3) |
| Uso previsto | Solo per uso privato al chiuso; non per uso commerciale o all'aperto |
| Pulizia | Solo panno umido; senza solventi o agenti corrosivi |
| Avvertenze di sicurezza | Evitare fonti di calore, acqua, campi magnetici; tenere lontano dalla portata dei bambini |
| Garanzia | 36 mesi dalla data di acquisto (batterie: 12 mesi) |
| Conformità | CE, Direttiva EMC 2004/108/CE |
Domande frequenti - SHU 3.1 A1 SILVERCREST
Domande degli utenti su SHU 3.1 A1 SILVERCREST
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Interruttore in formato PDF gratuitamente! Trova il tuo manuale SHU 3.1 A1 - SILVERCREST e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. SHU 3.1 A1 del marchio SILVERCREST.
MANUALE UTENTE SHU 3.1 A1 SILVERCREST
Istruzioni per l'uso e informationi di servizio
PT
Comutador HDMI
Disposizioni di sicurezza....13
Condizioni operative 13
Cavi....14
Bambini e persone diversamente abili 15
Pulizia 15
Utilizzo conforme alla destinazione d'uso 15
Diritto d'autore 16
Nota relativa alla conformità 16
Smaltimento degli apparecchi usati 16
Introduzione....17
Dotazione 17
Panoramica 18
Collegamento dello switch HDMI 18
Utilizzo dello switch HDMI 19
Appendice 20
Risoluzione dei problemi....20
Dati tecnici....20
Condizioni di garanzia 21
Disposizioni di sicurezza
Prima di utilizzare per la prima volta l'apparecchio leggere attentamente le istruzioni qui di seguito riportate e attenersi a tutte le avvertenze di sicurezza, anche se si possiede una certa familiarità con le apparecchiature elettroniche. Conservare accuratamente questo manuale come riferimento futuro. In caso di vendita o cessione dell'apparecchio consegnare anche queste istruzioni.
Questo simbolo contrassegna indicazioni importanti per il funzionamento sicuro dell'apparecchio e per la protezione dell'utente.
Questo simbolo contrassegna ulteriori note informative relative all'argomento.
Condizioni operative
Non appoggiare oggetti pesanti sull'apparecchio. Non utilizzare l'apparecchio in ambienti in cui sono presenti temperature elevate o con alta umidità dell'aria (ad es. in bagno) oppure eccessivamente polverosi. Temperatura e umidità operative: da 5 °C a 35 °C, max. 85 % di umidità relativa.
- l'apparecchio non sia sottoposto all'azione diretta di fonti di calore (ad es. caloriferi);
-
l'apparecchio non sia esposto alla luce solare diretta o a una forte luce artificiale;
-
l'apparecchio non venga a contatto con spruzzi o gocce d'acqua o liquidi aggressivi. Non utilizzare l'apparecchio vicino all'acqua e non immergerlo in acqua (non collocare oggetti colmi di liquidi, ad es. vasi o bevande sopra o vicino all'apparecchio);
- l'apparecchio non si trovi nelle immediate vicinanze di campi magnetici (ad es. altoparlanti);
- l'apparecchio non venga collocato sopra o vicino a fuochi aperti (ad es. candele accese);
- nell'apparecchio non possano penetrare corpi esterni;
- l'apparecchio non sia esposto ad elevate variazioni della temperatura, poiché l'umidità potrebbe condensarsi e causare cortocircuiti elettrici;
- l'apparecchio non sia sottoposto a scosse e vibrazioni eccessive.
Afferrare sempre tutti i cavi dal connettore e non tirare il cavo stesso. Non collocare mobili e altri oggetti pesanti sui cavi e assicurarsi che questi non vengano piegati, in particolar modo in prossimità del connettore e delle prese di collegamento. Non fare mai nodi in un cavo e non legarlo ad altri cavi. Tutti i cavi devono essere posizionati in modo tale da non ostacolare o urtare nessuno.
Bambini e persone diversamente abili
Gli apparecchi elettrici devono essere tenuti fuori dalla portata dei bambini. Anche le persone diversamente abili dovrebbero utilizzare gli apparecchi elettrici solo in modo adeguato. Non lasciare mai bambini e persone diversamente abili incustoditi a contatto con apparecchi elettrici. Queste persone potrebbero non essere sempre in grado di riconoscere i pericoli. Le piccole parti, se inghiottite, possono costituire un pericolo mortale. Tenere lontani anche i fogli di cellophane degli imballaggi. Pericolo di soffocamento.
Attenzione! Le parti interne dell'apparecchio non richiedono manutenzione o pulizia. Al fine di evitare danni, non aprire mai il corpo esterno dell'apparecchio. Fare attenzione a non sporcare l'apparecchio. Non utilizzare solventi, né detergenti aggressivi o spray. In caso di sporco, pulire l'apparecchio con un panno umido.
Utilizzo conforme alla destinazione d'uso
Lo switch HDMI SilverCrest consente di collegare tre dispositivi sorgente al televisore e/o proiettore con una porta HDMI. È destinato all'uso privato e non può essere utilizzato per scopi commerciali o industriali. Inoltre l'apparecchio non deve essere utilizzato all'aperto e in zone geografiche con clima tropicale. Questo apparecchio rispetta tutte le norme e le direttive previste dalla dichiarazione di conformità CE. In caso di trasformazioni o modifiche dell'apparecchio effettuate dall'utente non è più garantita l'osservanza di tali norme. Il produttore declina ogni responsabilità per i danni o i guasti risultanti da tali modifiche. Ogni altro utilizzo non è conforme alla destinazione d'uso.
Diritto d'autore
Il contenuto di queste istruzioni d'uso è soggetto al diritto d'autore e viene fornito al lettore esclusivamente a titolo informativo. Qualsiasi copia o riproduzione dei dati e delle informazioni senza autorizzazione scritta ed esplicita da parte dell'autore è vietata. Ciò riguarda anche l'uso commerciale del contenuto e dei dati. Testo e immagini corrispondono allo stato tecnico al momento della stampa.
Nota relativa alla conformità
Il presente apparecchio è conforme ai requisiti fondamentali e alle relative disposizioni della direttiva EMC 2004/108/EC. La relativa dichiarazione di conformità si trova al termine di queste istruzioni.
Smaltimento degli apparecchi usati
Gli apparecchi contrassegnati da questo simbolo sono soggetti alla direttiva europea 2002/96/EC. Tutti gli apparecchi elettrici ed elettronici non più utilizzati devono essere smaltiti, separatamente dai rifiuti domestici, presso appositi punti di raccolta previsti dalla propria amministrazione comunale. Lo smaltimento corretto dell'apparecchio non più utilizzato evita danni all'ambiente e tutela la salute personale. L'amministrazione comunale, l'ufficio responsabile dello smaltimento rifiuti oppure il negozio presso il quale è stato acquistato il prodotto forniscono ulteriori informazioni riguardanti lo smaltimento dell'apparecchio non più utilizzato.
Smaltire anche l'imballaggio nel rispetto dell'ambiente. Gli imballaggi possono essere smaltiti nella raccolta della carta o consegnati nei punti di raccolta pubblici per il riciclaggio. Pellicole e plastiche in dotazione vengono raccolte tramite l'impresa di smaltimento locale e smaltite correttamente.
Introduzione
Grazie per aver acquistato lo switch HDMI SilverCrest. Lo switch HDMI trasmette i segnali HD dei dispositivi sorgente collegati (ad es. ricevitore satellitare, lettore DVD e blu-ray o fotocamera HD) a un dispositivo di uscita (ad es. televisore o proiettore). In tal modo è possibile mettere in funzione tre dispositivi sorgente a una porta HDMI del proprio dispositivo di uscita. Con lo switch HDMI non è possibile distribuire un dispositivo sorgente in tre dispositivi di uscita, poiché si può connettere un solo dispositivo di uscita.

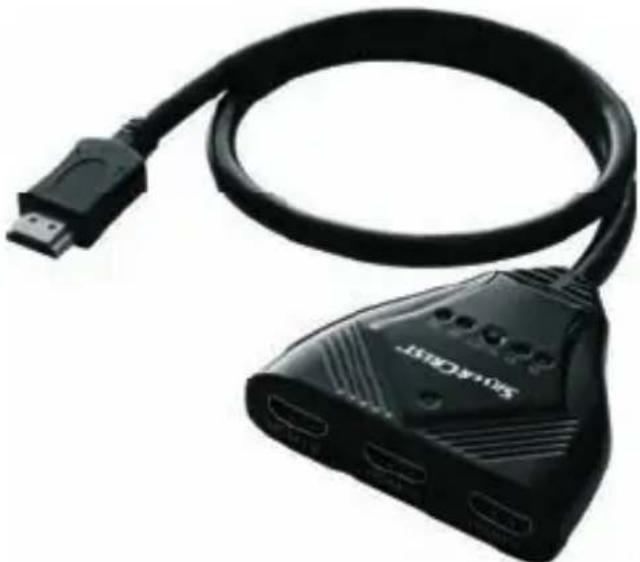

Dotazione
Switch HDMI
Istruzioni d'uso (senza immagine)

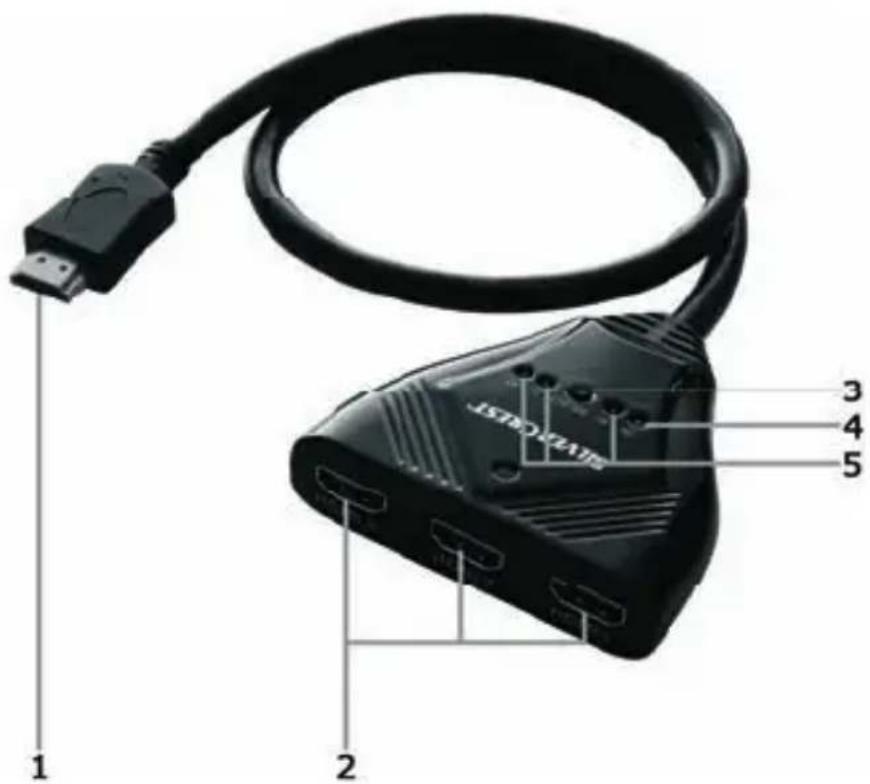

Panoramica
1 Connettore HDMI Per la connessione di un dispositivo di uscita
2 Ingresso HDMI Per la connessione di massimo tre dispositivi sorgente
3 Tasto Select Selezione manuale del canale
4 ON LED Indicatore di funzionamento
5 H1, H2, H3 LED LED dei canali
Collegamento dello switch HDMI
A Collegare il connettore HDMI (1) al dispositivo di uscita (ad es. televisore o proiettore).
B Collegare i dispositivi sorgente (ad es. ricevitore satellitare, lettore DVD e blu-ray o fotocamera HD) alle prese HDMI ingresso (2). Utilizzare a tale scopo un cavo di collegamento HDMI tradizionale.
Utilizzo dello switch HDMI
Accendere il dispositivo di uscita (ad es. televisore o proiettore) e attivare l'entrata HDMI alla quale è stato connesso lo switch HDMI. Osservare le istruzioni d'uso del proprio dispositivo di uscita.
Accendere il dispositivo sorgente che si desidera utilizzare. Lo switch HDMI passa automaticamente al canale corrispondente. Il canale selezionato viene visualizzato mediante i LED dei canali da H1 a H3 (5).
Premere il tasto Select (3) per selezionare il canale manualmente. Premendo il tasto Select (3), lo switch HDMI passa al dispositivo sorgente successivo in ordine decrescente. Il canale selezionato viene visualizzato mediante i LED dei canali da H1 a H3 (5).
Se viene spento un dispositivo sorgente, lo switch HDMI passa automaticamente al dispositivo sorgente successivo in ordine decrescente.
Poiché alcuni dispositivi sorgente emettono un segnale anche in modalità standby all'uscita HDMI, non è sempre possibile effettuare la commutazione automatica. In tal caso, commutare manualmente il canale.
Appendice
Risoluzione dei problemi
| Immagine assente | 1. Controllare tutti i collegamenti.2. Verificare se tutti gli apparecchi sono accesi. |
| Audio assente | 1. Verificare se il dispositivo sorgente trasmette audio. Tenere presente che utilizzando un adattatore DVI-HDMI non viene trasmesso l'audio. |
Dati tecnici
| Modello | SwitchHDMI SilverCrest SHU 3.1 A1 |
| Risoluzione/profondità di colore | fino a 1080p Full HD/12 bit |
| Formati supportati HD Dolby | ®, True HD, HDCP 2.0 protezione da copia |
| HDMI standard HDMI High | Speed |
| Entrate 3 prese HDMI | |
| Uscite | 1 connettore |
| Peso | 85 g |
| Dimensioni (L x A x P): 75 x | 20 x 76 mm |
| Lunghezza cavo 50 cm | |
| Temperatura operativa da 5 | °C a 35 °C (max. 85 % di umidità relativa) |
Condizioni di garanzia
36 mesi di garanzia dalla data di acquisto
La preghiamo di consultare attentamente la documentazione inclusa nella confezione o la documentazione online prima di mettere in funzione il Suo prodotto. Se malgrado questo dovesse riscontrare un problema irrisolvibile, La preghiamo di contattare la nostra Assistenza clienti.
Nel caso in cui un aiuto telefonico non fosse possibile, in base alla causa dell'errore, la nostra Assistenza clienti provvederà ad avviare un servizio aggiuntivo, che comprenderà l'eliminazione gratuita di eventuali difetti dovuti a vizi del materiale o di produzione.
Questa garanzia è valida per l'Italia / Svizzera / Malta.
Faccia attenzione che il periodo di garanzia delle batterie è di 12 mesi. Materiali di consumo come batterie e lampade sono esclusi dalla garanzia.
Le garanzie legali nei confronti del rivenditore sussistono assieme alla presente garanzia, e non saranno limitate da questa.
Assistenza clienti:
La preghiamo di tener pronto il suo numero di serie!
Produttore:
TARGA GmbH
Postfach 22 44
D-59482 Soest
www.targa.de
