Tipo de producto	Conmutador HDMI
Marca	SilverCrest
Modelo	SHU 3.1 A1
Entradas	3 puertos HDMI
Salida	1 conector HDMI
Resolución máxima	1080p Full HD / 12 bits
Formatos compatibles	HD Dolby®, True HD, HDCP 2.0
Estándar HDMI	HDMI de alta velocidad
Dimensiones (An x Al x Pr)	75 x 20 x 76 mm
Peso	85 g
Longitud del cable	50 cm
Temperatura de funcionamiento	5 °C a 35 °C
Humedad de funcionamiento	Máx. 85% de humedad relativa
Alimentación	A través del bus HDMI (sin alimentación externa)
Selección de canal	Automática o manual mediante botón Seleccionar
LED indicadores	LED de encendido (ON) y LED de canal (H1, H2, H3)
Uso previsto	Solo para uso privado en interiores; no para uso comercial o exterior
Limpieza	Solo paño húmedo; no usar disolventes ni agentes corrosivos
Advertencias de seguridad	Evitar fuentes de calor, agua, campos magnéticos; mantener alejado de los niños
Garantía	36 meses a partir de la fecha de compra (baterías: 12 meses)
Cumplimiento	CE, Directiva EMC 2004/108/CE

Preguntas frecuentes - SHU 3.1 A1 SILVERCREST

¿Cómo conecto el conmutador HDMI SilverCrest SHU 3.1 A1?

Conecte el conector HDMI (1) a su televisor o proyector. Luego conecte hasta tres dispositivos fuente (p. ej., receptor de satélite, reproductor Blu-ray) a los puertos de entrada HDMI (2) utilizando cables HDMI estándar.

¿Cómo funciona el cambio automático de canal?

El conmutador selecciona automáticamente el canal del dispositivo fuente activo. Si hay varias fuentes encendidas, cambia a la última activa. También puede presionar el botón Seleccionar (3) para recorrer las fuentes activas manualmente.

¿Qué debo hacer si no hay imagen?

Verifique todas las conexiones HDMI. Asegúrese de que todos los dispositivos estén encendidos. Confirme que su televisor esté en la entrada HDMI correcta. Si usa un adaptador DVI-HDMI, tenga en cuenta que no transmite audio.

¿Por qué no hay sonido?

Asegúrese de que su dispositivo fuente esté emitiendo audio. Si usa un adaptador DVI a HDMI, el audio no se transmite. También verifique que el conmutador HDMI esté correctamente conectado y que el televisor no esté silenciado.

¿Puedo usar el conmutador HDMI para dividir una fuente en tres televisores?

No, este conmutador está diseñado para conectar tres dispositivos fuente a un dispositivo de salida (televisor/proyector). No puede distribuir una fuente a múltiples salidas.

¿Cómo limpio el conmutador HDMI?

Use un paño suave y húmedo para limpiar el exterior. No use disolventes, agentes de limpieza corrosivos ni gaseosos. Nunca abra la carcasa.

¿Cuál es el período de garantía de este producto?

La garantía es de 36 meses a partir de la fecha de compra. Los consumibles como las baterías tienen una garantía de 12 meses. La garantía cubre defectos de producción y materiales.

¿Cómo debo desechar el conmutador HDMI?

No lo deseche con los residuos domésticos. Siga las regulaciones locales para residuos electrónicos (directiva WEEE). Deseche el embalaje de manera respetuosa con el medio ambiente.

¿Es el conmutador HDMI compatible con contenido 4K o 3D?

El conmutador admite hasta 1080p Full HD y profundidad de color de 12 bits. No admite formatos 4K ni 3D.

¿Qué pasa si el cambio automático no funciona?

Algunos dispositivos fuente emiten una señal incluso en espera, lo que impide el cambio automático. En ese caso, presione manualmente el botón Seleccionar para cambiar de canal.

MANUAL DE USUARIO SHU 3.1 A1 SILVERCREST

Manual del usuario e información de servicio

IT MT

Commutatore HDMI

Última actualización del contenido - Versione delle informazioni

Indicaciones de seguridad ....3

Entorno de funcionamiento....3

Cables....4

Niños y personas discapacitadas 5

Limpieza 5

Uso conforme a lo previsto....5

Propiedad intelectual 6

Información sobre la conformidad 6

Eliminación de aparatos usados....6

Introducción....7

Volumen de suministro....7

Visión general....8

Conexión del conmutador HDMI 8

Utilización del conmutador HDMI....9

Anexo 10

Solución de problemas....10

Datos técnicos 10

Información de la garantía....11

Indicaciones de seguridad

Antes de utilizar el aparato por primera vez, lea detenidamente las siguientes instrucciones y observe todas las indicaciones de advertencia, incluso si usted está familiarizado con el uso de aparatos electrónicos. Guarde cuidadosamente este manual como referencia futura. Si vende o traspasa el aparato, asegúrese de entregar también el presente manual.

Este símbolo señala información importante para utilizar el aparato con seguridad y para la protección del usuario.

Este símbolo señala más indicaciones informativas sobre el tema.

Entorno de funcionamiento

No coloque objetos pesados encima del aparato. El aparato no se ha diseñado para el uso en lugares con una temperatura o una humedad ambiente elevada (p.ej. cuartos de baño) ni en espacios polvorientos. Temperatura y humedad ambiente de funcionamiento: 5 °C a 35 °C, humedad relativa máx. 85 %.

Preste atención a que

• el aparato no esté sometido a una fuente de calor directa (p.ej. calefacción);

• el aparato no esté sometido a la luz directa del sol o a una luz artificial muy intensa;

• el aparato no entre en contacto con gotas o salpicaduras de agua ni otros líquidos agresivos y no se utilice cerca de lugares donde haya agua; en especial, queda prohibido sumergirlo (no coloque recipientes con agua encima o junto al aparato, tales como floreros o bebidas);

• el aparato no se coloque en las proximidades inmediatas de un campo electromagnético (p.ej. unos altavoces);
• no se coloquen llamas abiertas (p.ej. velas encendidas) encima o junto al aparato;
• no entren cuerpos extraños en el aparato;
• el aparato no se someta a variaciones bruscas de temperatura, puesto que de lo contrario la humedad del aire podría condensarse y provocar un cortocircuito;
• el aparato no se exponga a sacudidas y vibraciones excesivas;

Coja todos los cables siempre por la clavija y no tire del propio cable. No coloque muebles ni otros objetos pesados encima de los cables y preste atención a que no se doblen, especialmente en la zona de la clavija y los zócalos de conexión. No haga nunca un nudo con el cable ni tampoco lo ate a otros cables. Coloque todos los cables de forma que nadie pueda pisarlos y que no representen un obstáculo.

Niños y personas discapacitadas

Los aparatos electrónicos no son para los niños. Asimismo, las personas discapacitadas solo deben utilizar los aparatos eléctricos con mucho cuidado. No permita que los niños ni las personas discapacitadas utilicen aparatos eléctricos sin vigilancia, puesto que no siempre son capaces de identificar los peligros potenciales. La ingestión de piezas pequeñas puede suponer peligro de muerte. Mantenga también los plásticos de embalaje fuera de su alcance. Existe peligro de asfixia.

¡Atención! El aparato no contiene piezas internas que requieran mantenimiento o limpieza. A fin de evitar posibles situaciones de peligro, no abra la carcasa del aparato bajo ningún concepto. Preste atención a que el aparato no se ensucie. No utilice disolventes ni productos de limpieza abrasivos o gaseosos. Si el aparato se ensucia, límpielo con un paño húmedo.

Uso conforme a lo previsto

El conmutador HDMI SilverCrest permite conectar tres aparatos emisores dotados de conexión HDMI a su televisor o proyector. Únicamente debe emplearse para fines privados y no industriales, ni tampoco comerciales. Además, el aparato tampoco se puede utilizar fuera de recintos cerrados ni en regiones con clima tropical. Este aparato cumple con todas las normas y reglamentaciones relevantes de acuerdo con la conformidad CE. Si se realiza alguna modificación por cuenta propia en el aparato, el cumplimiento de estas normas dejará de estar garantizado. El fabricante no se hará responsable de los daños y averías derivados de este tipo de acciones. Cualquier otro uso se considerará contrario a lo previsto.

Propiedad intelectual

El contenido de este manual de instrucciones está protegido por la ley de propiedad intelectual y se entrega al usuario únicamente como fuente de información. Quedan prohibidas la copia y la reproducción de sus datos e informaciones sin la autorización expresa y por escrito del autor. Esto rige también para el uso comercial de su contenido y datos. En el momento de pasar a impresión, el texto y las ilustraciones se correspondían al nivel técnico más reciente.

Información sobre la conformidad

Este aparato es conforme con los requisitos básicos y demás disposiciones relevantes de la directiva sobre compatibilidad electromagnética 2004/108/EC. La declaración de conformidad correspondiente está incluida al final del presente manual.

Eliminación de aparatos usados

Los aparatos que van acompañados de este símbolo cumplen con la directiva europea 2002/96/EC. Todos los aparatos eléctricos y electrónicos usados deben eliminarse aparte de la basura doméstica en los centros municipales previstos para ello. Si elimina correctamente el aparato usado estará contribuyendo a reducir el impacto medioambiental y el peligro para la salud de las personas. Para obtener más información acerca de la eliminación de aparatos usados, consulte a la administración municipal, al departamento de eliminación de residuos o al comercio donde adquirió el producto.

El embalaje también debe eliminarse respetando el medio ambiente. Los cartones deben depositarse en contenedores de papel o deben entregarse en centros de recogida públicos para garantizar su reutilización. Las láminas y las piezas de plástico incluidas en el volumen de suministro deben ser recogidas por la

empresa municipal de eliminación de residuos y ser eliminadas correctamente.

Introducción

Muchas gracias por haber adquirido este conmutador HDMI SilverCrest. El conmutador HDMI transmite las señales HD de los aparatos emisores conectados (p.ej. receptores satélite, reproductores de Blu-ray/DVD o cámaras HD) a un aparato de visualización (p.ej. un televisor o un proyector). Su función consiste en permitir el acceso a tres aparatos emisores desde una conexión HDMI del aparato de visualización. El conmutador HDMI no permite transmitir los datos de un aparato emisor hacia tres aparatos de visualización, puesto que solo se puede conectar un aparato de visualización.

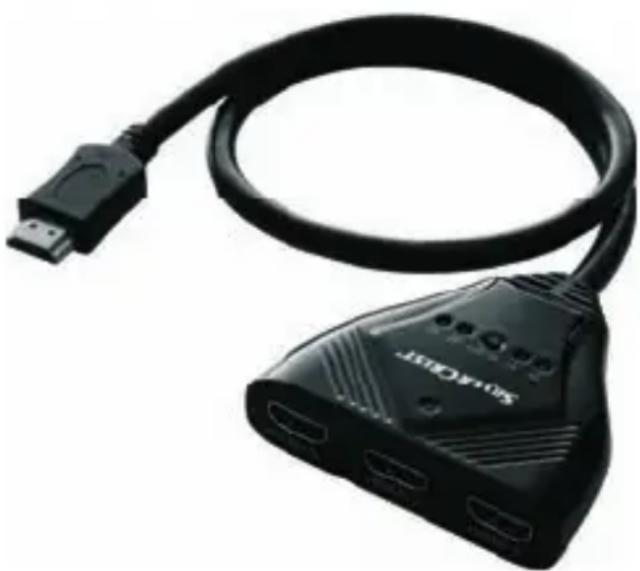

Volumen de suministro

Conmutador HDMI
Manual de instrucciones (no ilustrado)

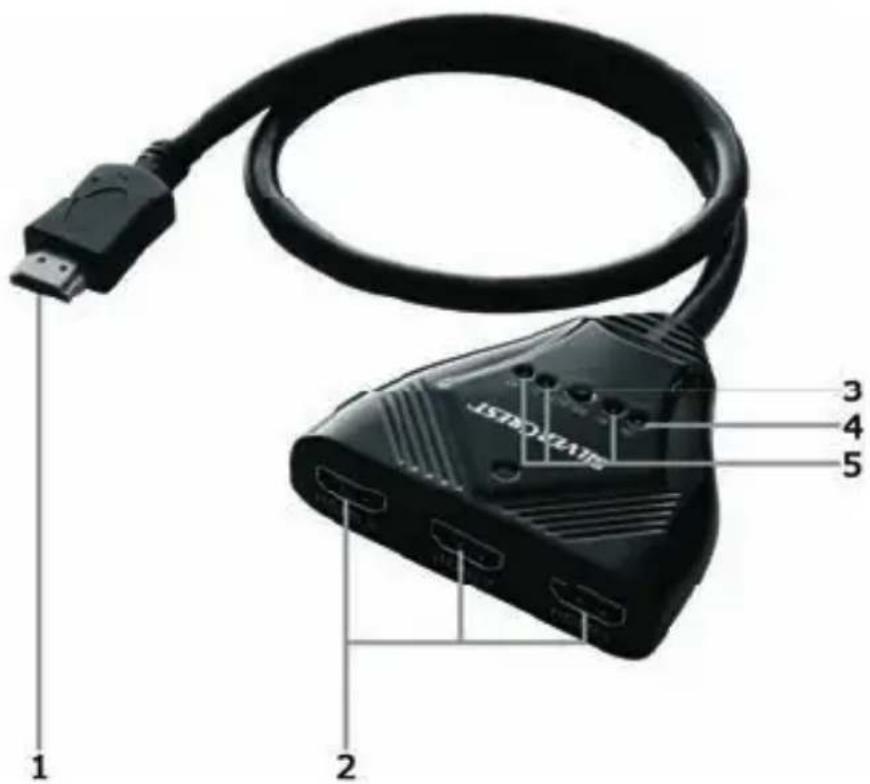

Visión general

1 Clavija HDMI Para conectar a un aparato de visualización
2 Entrada HDMI Para conectar hasta tres aparatos emisores
3 Botón Select Selección manual de los canales
4 LED ON Indicador de funcionamiento
5 LED H1, H2, H3 LED de los canales

Conexión del conmutador HDMI

A Conecte la clavija HDMI (1) al aparato de visualización (p.ej. un televisor o proyector).
B Conecte los aparatos emisores (p.ej. reproductor satélite, reproductores de Blu-ray/DVD o cámara HD) a las conexiones Entrada HDMI (2) utilizando un cable de conexión HDMI convencional.

8 - Español

Utilización del conmutador HDMI

Encienda el aparato de visualización (p.ej. un televisor o proyector) y active la entrada HDMI a la que está ha conectado el conmutador HDMI. Consulte el manual de instrucciones del aparato de visualización.

Encienda el aparato emisor que quiera utilizar. El conmutador HDMI cambiará automáticamente al canal correspondiente. Los LED H1 a H3 (5) indican el canal seleccionado en ese momento.

Pulse el botón Select (3) para seleccionar un canal manualmente. Cada vez que se pulsa el botón Select (3), el conmutador HDMI pasa al siguiente aparato emisor en orden descendente. Los LED H1 a H3 (5) indican el canal seleccionado en ese momento.

Cuando se apaga un aparato emisor, el conmutador HDMI pasa automáticamente al siguiente aparato emisor encendido en orden descendente.

Debido a que muchos aparatos emisores también emiten señales por la salida HDMI en el modo de espera, es posible que la conmutación automática no funcione siempre. En ese caso, cambie el canal manualmente.

Anexo

Solución de problemas

No se ven imágenes	1. Revise todas las conexiones.2. Compruebe que todos los aparatos estén encendidos.
No se escucha sonido	1. Compruebe que el aparato emisor transmita sonido. Si utiliza un adaptador DVI-HDMI, tenga presente que no se transmite sonido.

Datos técnicos

Modelo	ConmutadorHDMI SilverCrest SHU 3.1 A1
Resolución/intensidad de color	Hasta 1080p Full HD/12 bits
Formatos soportados HD Dolby®, True HD, HDCP 2.0 con protección anticopia
HDMI Standard High Speed HDMI
Entradas 3 conexiones HDMI
Salidas 1 clavija HDMI
Peso	85 g
Dimensiones (A x A x P) 75 x 20 x 76 mm
Longitud del cable 50 cm
Temperatura de funcionamiento	5 °C a 35 °C(humedad relativa máx. 85 %)

Información de la garantía

36 meses de garantía a partir de la fecha de compra

Le rogamos que, antes de poner en marcha su producto, lea detenidamente la documentación adjunta o bien la ayuda en línea. Si alguna vez se presenta un problema que no pueda solucionarse de este modo, le rogamos que se ponga en contacto con nuestra línea de atención al cliente.

Si no fuera posible solucionar el problema por teléfono, nuestra línea de atención al cliente emprenderá las acciones necesarias de acuerdo con la avería del aparato. Esto incluye la subsanación gratuita de defectos de material y fabricación.

Esta garantía es válida en España.

Rogamos tenga en cuenta que el plazo de garantía para acumuladores es de 12 meses. La garantía no cubre los materiales consumibles, como por ejemplo pilas y bombillas.

Esta garantía no suprime ni limita las prestaciones de garantía legales relativas al vendedor.

Línea de atención al cliente:

91 - 45 34 303

¡Le rogamos que tenga a mano su número de serie!

Fabricante:

TARGA GmbH

Postfach 22 44

D-59482 Soest

www.targa.de
