Type de produit	Programmateur numérique pour prise électrique
Modèle	IAN 101036
Marque	SilverCrest
Tension de fonctionnement	230-240 V ~ 50 Hz
Tension de commutation	230-240 V ~ 10(2) A
Puissance de commutation maximale	2300 W
Température ambiante admissible	-10 °C à 40 °C
Précision de l'horloge	± 1 minute par mois
Temps de commutation minimum	1 minute
Nombre de programmes	10 paires ON/OFF
Batterie de sauvegarde	NiMH 1,2 V, autonomie > 100 h
Fonctions	Horloge, programmation hebdomadaire, aléatoire, mode AUTO/ON/OFF
Affichage	Écran LCD avec jour, heure, minutes, secondes et indicateurs
Type de prise	Prise femelle intégrée avec fiche mâle
Utilisation	Intérieur, locaux fermés et secs
Normes	Conformité CE
Garantie	3 ans
Entretien	Nettoyer avec un chiffon humide et doux, sans produits agressifs
Sécurité	Ne pas ouvrir, ne pas toucher avec des mains mouillées, ne pas recouvrir

FOIRE AUX QUESTIONS - IAN 101036 SILVERCREST

Comment régler l'heure sur le programmateur SilverCrest IAN 101036 ?

Maintenez la touche CLOCK enfoncée, puis utilisez les touches WEEK pour le jour, HOUR pour les heures et MINUTE pour les minutes. Relâchez CLOCK pour valider.

Comment programmer un cycle marche/arrêt ?

Assurez-vous d'être en mode AUTO. Appuyez sur TIMER pour entrer en mode programme. Sélectionnez le jour ou groupe de jours avec WEEK, réglez l'heure de mise en marche avec HOUR et MINUTE, puis confirmez avec TIMER pour passer à l'heure d'arrêt. Répétez l'opération pour l'arrêt. Vous pouvez programmer jusqu'à 10 cycles.

Comment activer la fonction aléatoire (Random) ?

La fonction aléatoire ne fonctionne que de 18h à 6h. Assurez-vous d'être en mode AUTO, puis appuyez sur la touche RANDOM. Le symbole R apparaît à l'écran. Pour désactiver, rappuyez sur RANDOM.

Comment basculer entre le mode 12h et 24h ?

Appuyez simultanément sur les touches TIMER et CLOCK. En mode 12h, l'affichage montre AM ou PM ; en mode 24h, ces indicateurs disparaissent.

Comment réinitialiser tous les réglages ?

Utilisez un objet pointu (stylo) pour appuyer sur la touche MASTERCLEAR. L'écran affiche alors tous les segments, confirmant la réinitialisation.

Comment nettoyer l'appareil ?

Avant tout nettoyage, débranchez l'appareil. Utilisez un chiffon doux et humide avec un détergent doux. Ne laissez pas de liquide pénétrer à l'intérieur. Séchez complètement avant de rebrancher.

Que faire si l'écran n'affiche rien ?

Vérifiez que l'appareil est branché et que la batterie de sauvegarde est chargée. Laissez branché au moins 14 heures pour charger la batterie. Si le problème persiste, contactez le service après-vente.

Quelle est la puissance maximale que peut supporter l'appareil ?

La puissance de commutation maximale est de 2300 W (pour une charge résistive). Ne dépassez pas cette limite pour éviter tout risque d'incendie.

Comment changer l'heure d'été/heure d'hiver ?

Pour passer à l'heure d'été, appuyez simultanément sur CLOCK et ON/AUTO/OFF : l'heure avance d'une heure et le symbole S apparaît. Pour l'heure d'hiver, refaites la même combinaison : le symbole S disparaît et l'heure recule d'une heure.

Quelle est la durée de la garantie ?

La garantie est de 3 ans à compter de la date d'achat. Conservez le ticket de caisse comme justificatif. La garantie couvre les vices matériels et de fabrication, mais est annulée en cas d'ouverture de l'appareil.

MODE D'EMPLOI IAN 101036 SILVERCREST

Instructions d'utilisation et consignes de sécurité

IT CH

PRESA TEMPORIZZATA

Avant de lire le mode d'emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

IT CH

FR / CH Instructions d'utilisation et consignes de sécurité Page 33

Éléments de réglage......Page 36

Caractéristiques techniques ...... Page 37

Indications de sécurité ...... Page 38

Éléments de réglage et d'affichage

Élément de réglage ...... Page 40

Affichage......Page 41

Fonction Random......Page 43

Fonction du mode fonctionnel ...... Page 44

Fonction Programme ...... Page 44

Fonction Horloge......Page 44

Préparation

Charger l'appareil......Page 45

Réinitialiser tous les réglages......Page 46

Régler l'heure......Page 47

Régler l'heure d'été

et l'heure d'hiver......Page 47

Régler le mode Heure ...... Page 49

Utilisation

Passer en fonction Horloge......Page 50

Activer et désactiver le

fonctionnement en continu ...... Page 51

Régler le programme...... Page 52

Activer et désactiver la

fonction aléatoire......Page 56

Nettoyage......Page 58

Mise au rebut......Page 59

Garantie et service après-vente......

Adresse du service après-vente ...... Page 61

Fabricant Page 62

Programmateur Numérique - pour l'intérieur

- Introduction

Utilisationconforme

Cet appareil est une horloge hebdomadaire programmable et digitale exclusivement conçue pour un usage dans des locaux fermés et secs et dans un cadre privé. Il n'est pas destiné à un usage commercial. Cet appareil ne peut être utilisé qu'individuellement. Ne pas installer plusieurs horloges programmables côte à côte. Toute autre utilisation n'est pas conforme. La responsabilité du fabricant n'est pas engagée en cas d'utilisation inappropriée.

Veuillez lire intégralement ce mode d'emploi avant d'utiliser l'appareil. Conservez ce mode d'emploi. Si vous transmettez cet

appareil à un autre utilisateur, remettez-lui également ce mode d'emploi.

- Éléments de réglage (voir ill. A)

1 Écran LCD
2 Touche MINUTE
3 Touche RST/RCL
4 Touche RANDOM
5 Touche ON/AUTO/OFF
6 Prise de courant
7 Fiche (verso)
8 Touche Timer
9 Touche CLOCK
10 Touche WEEK
11 Touche MASTERCLEAR
12 Touche HOUR

Écran LCD (voir ill. B)

13 Affichage du jour de la semaine
14 Symbole R
15 Symbole S
16 Affichage des secondes
17 ON - AUTO - OFF
18 Affichage des minutes
19 PROGRAM
20 Affichage de l'heure
21 CLOCK
22 Numéro de programme
23 AM - PM
24 ON - OFF

Caractéristiques techniques

Référence du modèle : DZ 20 CH

Tension de

fonctionnement:230-240V \~ 50 Hz

Tension de commutation : 230-240 V\~10(2)A

Puissance de

commutation : 2300W

Température ambiante : de -10 à 40 °C

Changement horaire : ± 1 minute/mois

Temps minimum

de commutation : 1 minute

Programme : 10 paires de pro-

grammes ON/OFF

Batterie :

NiMH 1,2 V > 100 h

Utilisation dans

une pièce fermée :

Conformité CE :

Indications de sécurité

■ Les enfants ne sont pas conscients des risques inhérents à une manipulation

inappropriée des appareils électriques. Ne laissez jamais les enfants utiliser des appareils électriques sans surveillance.

- Brancher seulement l'appareil à des prises de courant dont l'installation est sûre.

Raccorder uniquement des consommateurs électriques dans les limites de puissance de l'appareil.

- Ne pas recouvrir l'appareil. La chaleur s'accumule sous le cache ou la couverture, générant un risque d'incendie.

Contrôler régulièrement si les appareils présentent des dommages. Ne pas remplacer les pièces défectueuses, mais s'adresser plutôt au fabricant ou mettre l'appareil au rebut écologiquement.

- Ne pas ouvrir l'appareil. Toute garantie est nulle après ouverture de l'appareil.

L'appareil contient une batterie. Une batterie défectueuse ne peut être remplacée que par le fabricant.

• Ne jamais toucher l'appareil avec des mains mouillées et ne pas le mettre au contact de l'eau.
  Afin de mettre l'appareil hors-tension, le séparer du réseau d'alimentation.
• Ne pas raccorder de radiateur ou tout autre consommateur électrique similaire à l'appareil, car ceux-ci ne devraient jamais être utilisés sans surveillance.

- Éléments de réglage et d'affichage

- Élément de réglage

Touche MASTERCLEAR 11

Cette touche efface tous les réglages de programmation et tous les réglages temporels.

• Affichage

Jours de la semaine 13

Les abréviations sur l'écran LCD 1 signifient :

MO Lundi

TU Mardi

WE Mercredi

TH Jeudi

FR Vendredi

SA Samedi

SU Dimanche

Symbole R 14

Le symbole R montre que la fonction aléatoire est activée.

Symbole S 15

Il montre que l'horloge est passée à l'heure d'été.

ON - AUTO - OFF 17

Montre dans quel mode de fonctionnement se trouve l'appareil.

PROGRAM 19

Montre que la fonction Programme est activée.

CLOCK 21

Montre que la fonction Horloge est activée.

Numéro de programme 22

Indique le numéro de programme dans la fonction PROGRAM

AM - PM 23

Indique le mode Heure.

ON - OFF 24

Indique l'état de commutation :

ON = Temps d'enclenchement,

OFF = Temps d'arrêt.

L'état de commutation est seulement visible dans la fonction Programme.

Fonction Random

Le symbole R représente le mode Random. Avec cette fonction, l'appareil allume et éteint à différents intervalles le consommateur électrique raccordé.

- Fonction du mode fonctionnel

Les modes fonctionnels suivants ont différentes caractéristiques :

AUTO = Programme automatique, ON = Fonctionnement continu ON, OFF = Fonctionnement continu OFF.

- Fonction Programme

Avec cette fonction, il est possible de régler les temps d'enclenchement et d'arrêt du consommateur électrique raccordé.

Fonction Horloge

Cette fonction indique l'heure actuelle sur l'écran LCD.

- Préparation

Afin de pouvoir mettre l'appareil en marche, vous devez :

1 Charger l'appareil.
2 Réinitialiser tous les réglages.
3 Régler l'heure en temps actuel.

- Charger l'appareil

☐ Brancher la fiche 7 dans la prise de courant.
☐ Laisser charger la batterie durant 14 heures.

• Réinitialisertous les réglages

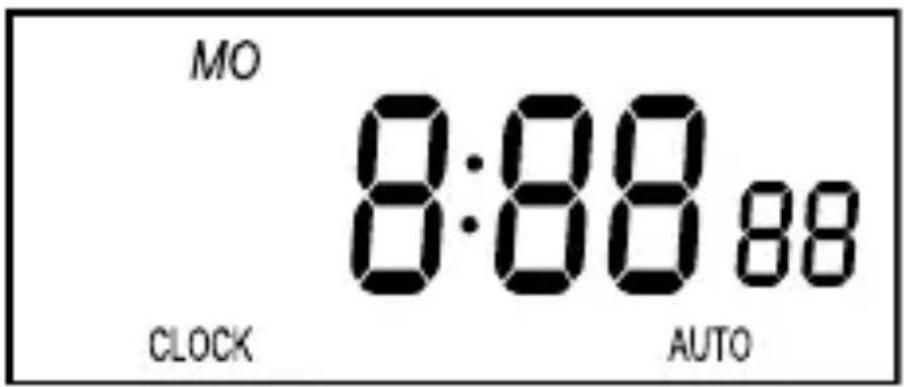

Réinitialiser tous les réglages

□ Appuyer sur la touche MASTERCLEAR 11 avec un stylo-bille ou tout autre objet pointu. L'inscription suivante apparaît sur l'écran LCD 1:

Tous les réglages sont réinitialisés.

Régler l'heure

Remarque : Le réglage s'effectue plus rapidement lorsque vous restez appuyer sur les touches HOUR et MINUTE.

□ Appuyer sur la touche CLOCK 21 et maintenir la pression.

☐ Régler le jour de la semaine avec la touche WEEK 10.

☐ Régler les heures au moyen de la touche HOUR 12.

☐ Régler les minutes au moyen de la touche MINUTE 2.

Régler l'heure d'été et l'heure d'hiver

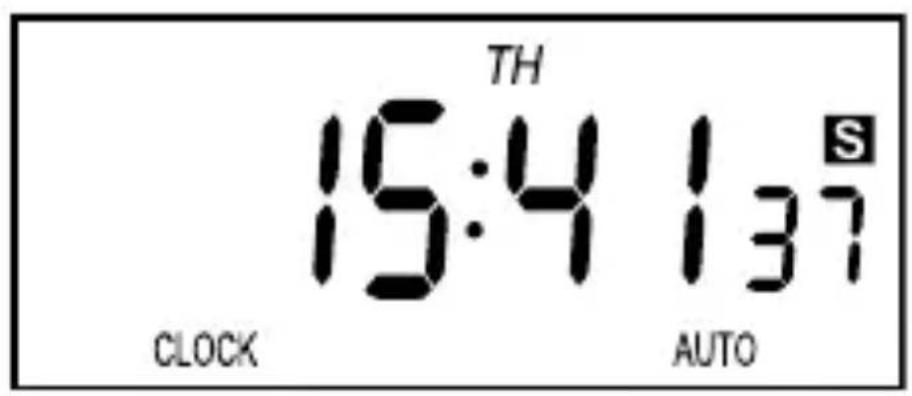

Régler l'heure d'été

□ Appuyer ensemble sur les touches CLOCK 9 et ON/AUTO/OFF 5.

Sur l'écran LCD 1, l'affichage de l'heure 20 pré-compte une heure, et le symbole S 15 apparaît.

Réglage de l'heure d'hiver

□ Appuyer ensemble sur les touches CLOCK 9 et ON/AUTO/OFF 5. Sur l'écran LCD 1, le symbole S 15 disparaît et l'affichage de l'heure 20 décompte une heure.

Régler le mode Heure

Sur l'écran LCD 1, l'heure actuelle peut être affichée en mode 12 heures ou 24 heures. En mode 12 heures, l'heure est affichée ainsi : AM de 0 à 12 heures, PM de 12 à 24 heures. L'appareil est préréglé sur un mode 24 heures.

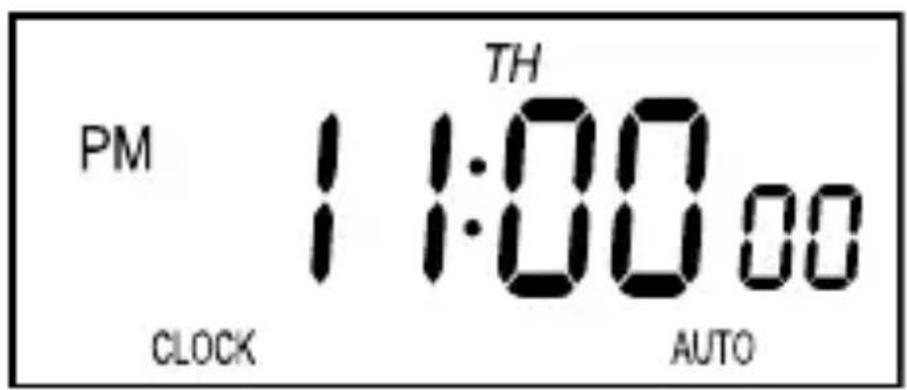

Régler le mode 12 heures

□ Appuyer ensemble sur les touches TIMER 8 et CLOCK 9. Sur l'écran LCD apparaît AM ou PM 23. L'illustration suivante indique l'horaire 23h en mode 12 heures.

Régler le mode 24 heures

□ Appuyer ensemble sur les touches TIMER 8 et CLOCK 9. Sur l'écran LCD disparaît AM ou PM 23.

Utilisation

• Passer en fonction Horloge

L'écran LCD 1 repasse automatiquement en fonction Horloge lorsque vous n'utilisez pas une fonction plus de 30 secondes.

□ Appuyer sur la touche CLOCK 9 afin de passer manuellement en fonction Horloge.

• Activer et désactiver le fonctionnement en continu

L'appareil dispose des modes de fonctionnement suivants :

• Fonctionnement en continu,
• Fonction de programme automatique

La fonction de programme automatique est préréglée. Vous pouvez commuter l'appareil indépendamment des programmes réglés dans le fonctionnement en continu.

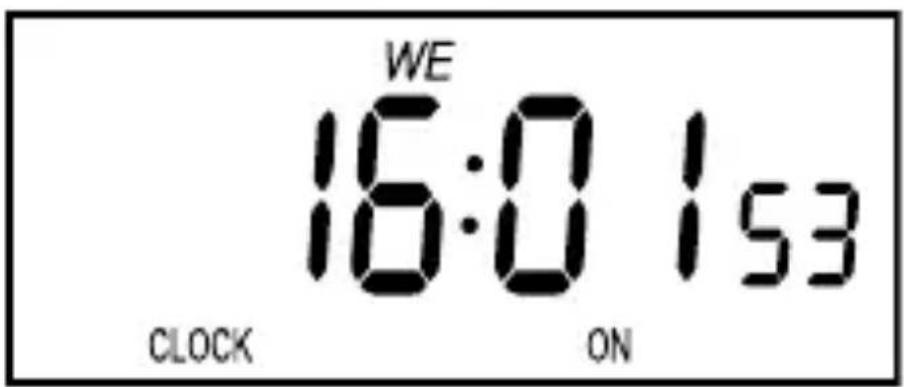

Activer le fonctionnement en continu

□ Appuyer de nouveau sur la touche ON/AUTO/OFF 5 jusqu'à ce que ON 17 apparaisse sur l'écran LCD 1.

Désactiver le fonctionnement en continu

□ Appuyer de nouveau sur la touche ON/AUTO/OFF 5 jusqu'à ce que OFF 17 apparaisse sur l'écran LCD 1.

Activer le programme automatique

□ Appuyer de nouveau sur la touche ON/AUTO/OFF 5 jusqu'à ce que AUTO 17 apparaisse sur l'écran LCD 1.

Régler le programme

Vous pouvez régler jusqu'à 10 programmes ON/OFF. Le plus petit intervalle de temps entre l'enclenchement et l'arrêt comprend une minute.

Un programme consiste en un temps d'enclenchement et d'arrêt. Afin de pouvoir

changer de programme, vous devez programmer les deux temps.

Assurez-vous que les réglages de temps des différents programmes ne se recoupent pas. Si les réglages de temps se recoupent toutefois, le temps d'enclenchement prévaut.

1 Vérifiez que l'appareil se trouve en mode AUTO ^17 . Si ce n'est pas le cas, enclenchez le mode AUTO ^17 (voir „Activer le mode de fonctionnement“).

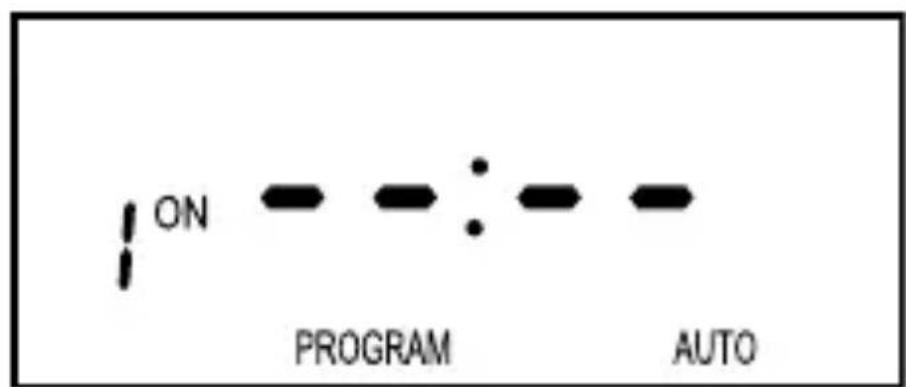

2 Sélectionner la fonction Programme avec la touche TIMER 8. Sur l'écran LCD 1 apparaît :

3 Appuyer sur la touche WEEK 10 et en appuyant de nouveau, sélectionner une des possibilités suivantes : - Un seul jour de la semaine, - Une seule des combinaisons suivantes : MO, TU, WE, TH, FR, SA, SU MO, TU, WE, TH, FR SA, SU MO, TU, WE, TH, FR, SA MO, WE, FR TU, TH, SA MO, TU, WE TH, FR, SA MO, WE, FR, SU

4 Régler l'horaire souhaité au moyen des touches HOUR 12 et MINUTE 2.

5 Confirmer votre sélection au moyen de la touche TIMER 8. L'heure d'enclenchement est réglée. L'écran LCD 1 passe au temps d'arrêt.

6 Régler le temps d'arrêt comme décrit précédemment aux étapes 3 à 5.

Désactiver le programme

Vous pouvez désactiver l'ensemble des programmes ou un seul d'entre eux.

Afin de désactiver complètement un programme, vous devez désactiver le temps d'enclenchement et le temps d'arrêt.

□ Appuyer sur la touche TIMER 8.
□ Appuyer de nouveau sur la touche TIMER 8 afin de sélectionner le temps d'enclenchement souhaité.
□ Appuyer sur la touche RST/RCL 3.
□ Appuyer sur la touche TIMER 8 afin de sélectionner le temps d'arrêt.
□ Appuyer sur la touche RST/RCL 3.
□ Appuyer sur la touche CLOCK 9 afin de confirmer votre sélection et de finir votre action.

Restaurer le programme

Vous pouvez seulement restaurer le programme en mode désactivé.

Procédez comme décrit auparavant au chapitre „Désactiver le programme“, afin de restaurer un programme désactivé.

• Activer et désactiver la fonction aléatoire

La fonction aléatoire ne fonctionne que de nuit, de 18h à 6h.

Condition préalable : le programme doit être réglé pour cette période.

Si la fonction aléatoire est activée, l'appareil met en place le programme réglé dans un délai aléatoire de 10 à 31 minutes.

Activer la fonction aléatoire

Vérifier que l'appareil se trouve en mode AUTO 17. Si ce n'est pas le cas, enclenchez le mode AUTO 17 (voir „Activer le mode de fonctionnement“).

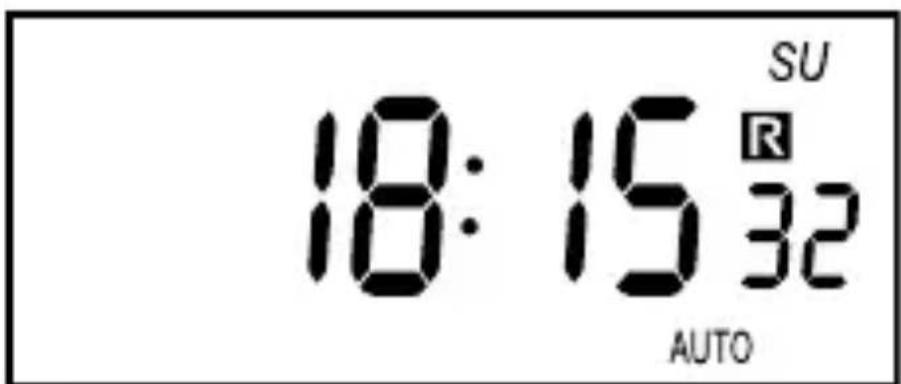

□ Appuyer sur la touche RANDOM 4. Sur l'écran LCD 1 apparaît le symbole R 14.

Désactiver la fonction aléatoire

□ Appuyer sur la touche RANDOM 4. Sur l'écran LCD 1 disparaît le symbole R 14.

Nettoyage

ATTENTION ! RISQUE DE

DÉCHARGE ÉLECTRIQUE !

Coupez le produit du secteur avant de le nettoyer.

ATTENTION ! RISQUE DE

DÉCHARGE ÉLECTRIQUE !

Veillez à ce qu'aucun liquide ne se pénètre dans l'appareil. La présence de liquide dans l'appareil peut entraîner un court-circuit.

ATTENTION! Il est dangereux de

nettoyer l'appareil à l'aide de produits agressifs.

□ Ne jamais utiliser de détergents caus- tiques ni agressifs pour le nettoyage.
Nettoyez ce produit avec un chiffon humide et doux, et avec un produit nettoyant doux.

Assurez-vous que l'appareil soit entièrement sec avant de l'utiliser de nouveau.

- Mise au rebut

Ne jetez pas les appareils électriques usés dans les ordures ménagères !

Conformément à la directive européenne 2012/19/CE relative aux appareils électriques et électroniques, les appareils électriques usagés doivent être collectés séparément et recyclés dans le respect de l'environnement. Renseignez-vous auprès de votre mairie ou de l'administration municipale concernant les possibilités de mise au rebut de l'appareil usé.

Garantie et service après-vente

Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L211-4 et suivants du Code de la consommation et aux articles 1641 et suivants du Code Civil.

Vous disposez d'une garantie de 3 ans à partir de la date d'achat de cet article.

Conservez le ticket de caisse en tant que justificatif. L'appareil a été fabriqué avec soin et consciencieusement contrôlé avant sa livraison. La garantie couvre les vices matériels et de fabrication dans le cadre d'une utilisation conforme. La garantie est annulée en cas d'intervention externe. Cette garantie ne constitue pas une restriction de vos droits légaux. Veuillez contacter le S.A.V. par

téléphone pour toute réclamation en cas de garantie. Il est autrement impossible d'assurer l'envoi gratuit de votre appareil.

- Adresse du service après-vente

BAT

Lindenstraße 35

72074 Tübingen

Allemagne

E-mail : [e-mail]

N° du S.A.V.: 00800 48720741

Pour toute information complémentaire, nous recommandons la section S.A.V. / FAQ de notre site Internet www.dvw-service.com.

IAN 101036

Fabricant

BAT

Lindenstraße 35

72074 Tübingen

Allemagne

Introduzione

Utilizzo secondo la
