Typ	Zeitschaltuhr
Marke	SilverCrest
Modell	IAN 285220 / MZK 20-A DE 3655
Betriebsspannung	220-240 V ~ 50 Hz
Schaltspannung	220-240 V ~ 50 Hz
Schaltleistung	3500 W (max. 16 A, ohmsche Last 2 A)
Kürzeste Schaltzeit	Ca. 15 Minuten
Gangreserve	Keine
Betriebsmodi	Timer (Schalten) / Dauerbetrieb
Innenanwendung	Ja, nur trockene Räume
Kindersicherung	Ja (Steckdose mit erhöhtem Berührungsschutz und Verschluss)
Schutzklasse	Klasse II (doppelt isoliert)
Abmessungen (ca.)	8 x 8 x 8 cm
Gewicht (ca.)	100 g
Garantie	3 Jahre
Reinigung	Vom Netz trennen, mit feuchtem Tuch und mildem Reinigungsmittel abwischen
Entsorgung	Getrennte Sammlung, WEEE-Richtlinie

Häufig gestellte Fragen - IAN 285220 SILVERCREST

Wie stelle ich die aktuelle Uhrzeit am Timer ein?

Drehen Sie den Ziffernring (1) in Drehrichtung (2), bis die Markierung (3) mit der aktuellen Uhrzeit übereinstimmt. Der Ziffernring dreht sich kontinuierlich.

Wie stelle ich die Schaltzeiten ein?

Drücken Sie mit einem spitzen Gegenstand die Schaltstifte (4) für die gewünschten Ein-/Aus-Zeiten nach unten. Jeder Stift entspricht ca. 15 Minuten. Stifte unten = EIN, Stifte oben = AUS.

Was ist der Unterschied zwischen Timer-Modus und Dauerbetrieb?

Im Timer-Modus folgt das angeschlossene Gerät den eingestellten Schaltzeiten. Im Dauerbetrieb ist der Ausgang dauerhaft EIN. Schieben Sie den Schiebeschalter (5) in die gewünschte Position: Timer-Modus = Position mit Uhrensymbol, Dauerbetrieb = Position mit Kreissymbol.

Warum schaltet sich mein angeschlossenes Gerät nicht zu den eingestellten Zeiten ein/aus?

Stellen Sie sicher, dass der Schiebeschalter im Timer-Modus steht und der Schalter eingesteckt ist. Überprüfen Sie, ob die Schaltstifte korrekt gesetzt sind und die aktuelle Uhrzeit stimmt. Der Timer hat keine Gangreserve, daher müssen Sie nach einem Stromausfall die Uhrzeit zurücksetzen.

Kann ich diesen Timer im Freien verwenden?

Nein, der Timer ist nur für den Innenbereich in trockenen Räumen ausgelegt. Setzen Sie ihn keiner Feuchtigkeit oder extremen Temperaturen aus.

Wie reinige ich den Timer?

Trennen Sie den Timer vor der Reinigung immer vom Netz. Verwenden Sie ein weiches, leicht feuchtes Tuch mit mildem Reinigungsmittel. Lassen Sie keine Flüssigkeit in das Gerät eindringen. Vor der Wiederverwendung vollständig trocknen.

Welche Lasten kann ich anschließen?

Schließen Sie nur Lasten innerhalb der angegebenen Kapazität an: max. 3500 W (ohmsche Last), 16 A Schaltspannung. Überschreiten Sie diese Grenzen nicht. Vermeiden Sie den Anschluss von Geräten, die bei Unbeaufsichtigung eine Brandgefahr darstellen (z. B. Heizgeräte).

Wie lange ist die Garantie und wie mache ich einen Anspruch geltend?

Das Gerät hat eine 3-jährige Garantie ab Kaufdatum. Bewahren Sie Ihren Kassenbon auf. Für Ansprüche kontaktieren Sie das Service-Center unter 00800 48720741 oder per E-Mail an [e-mail]. Der Rückversand ist kostenlos.

Wie entsorge ich diesen Timer?

Entsorgen Sie das Gerät nicht im Hausmüll. Befolgen Sie die örtlichen Vorschriften für WEEE (Elektro- und Elektronik-Altgeräte). Recyclingmaterialien getrennt entsorgen.

Hat der Timer eine Kindersicherung?

Ja, die Steckdose verfügt über Kinderschutz (Verschluss). Beide Steckerstifte müssen gleichzeitig eingeführt werden, um zu funktionieren.

BEDIENUNGSANLEITUNG IAN 285220 SILVERCREST

Bedienungs- und Sicherheitshinweise

IAN 285220

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 77

List of pictograms used......Page6

Introduction......Page 7

Nr. service.: 00800 48720741

Legende der verwendeten Piktogramme......Seite 78

Einleitung......Seite 79
Bestimmungsgemäße Verwendung ....Seite 79
Bedienelemente ......Seite 80
Technische Daten......Seite 80

Sicherheitshinweise......Seite 81

Inbetriebnahme......Seite 83

Schaltzeiten einstellen ......Seite 83

Betriebsart auswählen ......Seite 84

Uhrzeit einstellen ......Seite 85

Reinigung ......Seite 86

Entsorgung ......Seite 87

Garantie und Service......Seite 88

Serviceadresse......Seite 89

Hersteller......Seite 90

Legende der verwendeten Piktogramme:
	Warn- und Sicherheitshinweise beachten!
	Achtung! Gefahr durch elektrischen Schlag!
	Werfen Sie Elektrogeräte nicht in den Hausmüll!
	Gebrauch in geschlossenen Räumen
	Wechselstrommotor
	Mikroschalter mit einer Kontaktöffnungsweite < 3 mm

Zeitschaltuhren

Mechanisch – für den Innenbereich

- Einleitung

Bestimmungsgemäße Verwendung

Das Gerät ist als Tages-Zeitschaltuhr nur für geschlossene, trockene Räume vorgesehen und für den Privatgebrauch konstruiert. Es ist für eine gewerbliche Nutzung nicht geeignet. Das Gerät darf nur einzeln betrieben werden. Nicht mehrere Zeitschaltuhren hintereinander stecken. Jede weitere Verwendung gilt als nicht bestimmungsgemäß. Für Schäden aufgrund nicht bestimmungsgemäßer Verwendung übernimmt der Hersteller keine Haftung. Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie das Gerät benutzen. Bewahren Sie die Bedienungsanleitung auf.

Falls Sie das Gerät weitergeben, geben Sie die Bedienungsanleitung mit.

Bedienelemente (Abb. A)

1 Uhrzeitring
2 Drehrichtung
3 Markierung
4 Schaltstifte
5 Umschalter Zeitschaltbetrieb / Dauerbetrieb
6 Schutzkontaktstecker (Rückseite)
7 Betriebsleuchte
8 Schutzkontaktsteckdose mit Kinderschutz

• Technische Daten

Typbezeichnung: MZK 20-A DE 3655 Betriebsspannung: 220–240V \~ 50 Hz

Schaltspannung:

220≈240

16(2)A

Schaltleistung:

max.

3500

Kleinste Schaltzeit: ca.

15 Minuten

Gangreserve:

keine

Gebrauch in

geschlossenen Räumen:

EU-konform:

Sicherheitshinweise

- Kinder erkennen nicht die Gefahren, die bei unsachgemäßem Umgang mit Elektrogeräten entstehen können. Lassen Sie Kinder niemals unbeaufsichtigt Elektrogeräte benutzen.

Das Gerät nur in herkömmliche Schutzkontaktsteckdosen mit einer Wechselspannung von 220–240 V und 50 Hz stecken.

Nur Verbraucher innerhalb der angegebenen Leistungsgrenzen des Geräts anschließen.
Das Gerät nicht abdecken. Unter der Abdeckung kann sich Hitze stauen. Es besteht Brandgefahr.
Das Gerät regelmäßig auf Schäden kontrollieren. Beschädigte Teile nicht ersetzen. Wenden Sie sich an den Hersteller oder entsorgen Sie das Gerät umweltgerecht.
Das Gerät nicht mit nassen Händen anfassen.
Um das Gerät spannungslos zu schalten, das Gerät vom Stromnetz trennen.
Keine Geräte anschließen, von denen bei unbeaufsichtigtem Betrieb Gefahren ausgehen können (z.B. Heizgeräte).
Das Gerät ist mit einer Kindersicherung ausgestattet. Die beiden Stifte eines Steckers lassen sich nur gleichzeitig in die Steckdose einstecken.

• Inbetriebnahme

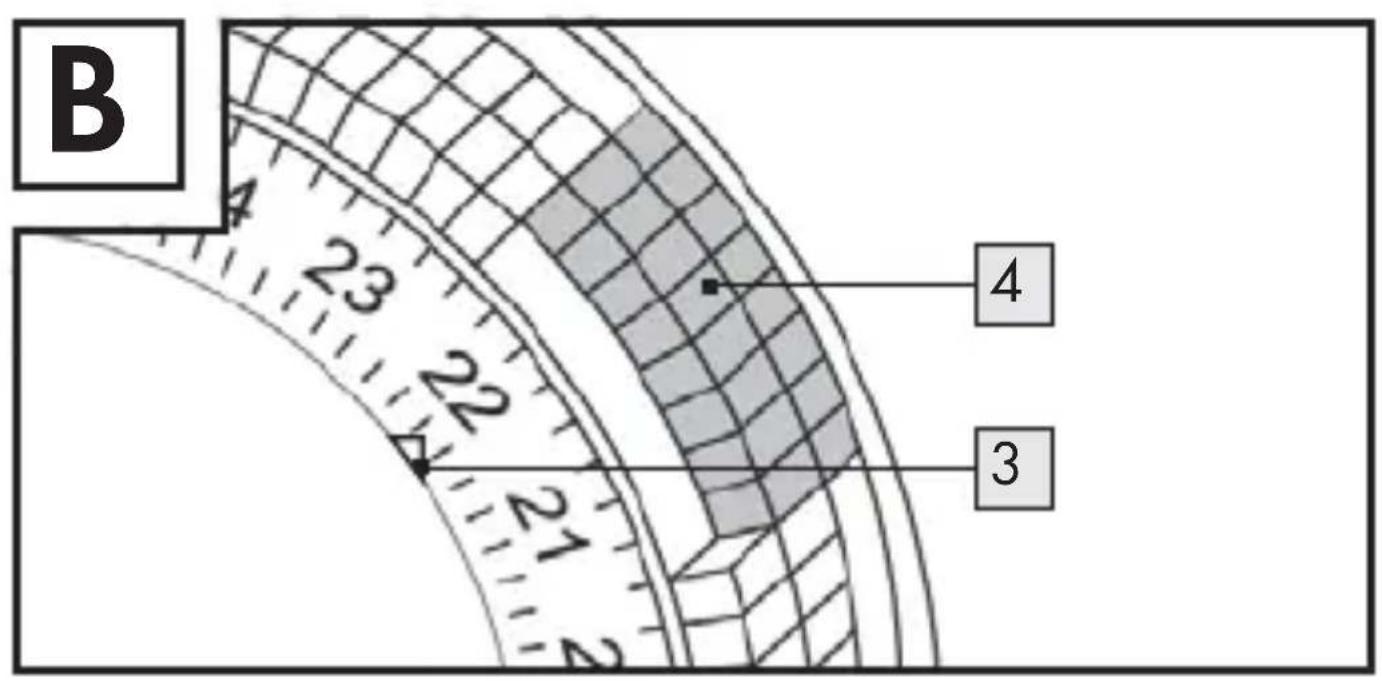

Schaltzeiten einstellen (Abb. B)

Mit den Schaltstiften 4 stellen Sie die Schaltzeiten ein, zu denen das angeschlossene Gerät durch die Zeitschaltuhr ein- oder ausgeschaltet werden soll. Mit einem spitzen Gegenstand, z.B. Kugelschreiber, können für den gewünschten Schaltzeitraum ein Stift oder mehrere Stifte bis zum Einrasten nach unten gedrückt werden. Jeder Schaltstift entspricht einer Schaltzeit von ca. 15 Minuten.

Gerät zur Verwendung im Privatgebrauch, eingestellte Zeiten können Toleranzen aufweisen. Nicht für Anwendungen bestimmt, bei denen es auf präzise und genaue Schaltvorgänge ankommt.

In der Abbildung B markieren die grauen Schaltstifte eine Schaltzeit von 20:30 bis 22:30. In der Zeit von 20:30 bis 22:30 ist der Verbraucher eingeschaltet.

Schaltzeit einstellen

☐ Die gewünschte Anzahl von Schaltstiften 4 nach unten drücken.

Schaltzeit ausschalten

☐ Die Schaltsiftevieder nach oben drücken.

Betriebsart auswählen

Das Gerät arbeitet im Zeitschaltbetrieb oder im Dauerbetrieb.

Zeitschaltbetrieb einschalten

Das Gerät in eine Steckdose stecken.

□ Den Verbraucher anschließen und einschalten.

Den Umscholte bis zum Einrasten in Richtung der Position 📤 schieben. Die Betriebsleuchte 7 leuchtet, wenn die Schaltzeit eingeschaltet ist.

Dauerbetrieb einschalten

□ Das Gerät in eine Steckdose stecken.

□ Den Verbraucher anschließen und einschalten.

Den Umschölte bis zum Einrasten in Richtung der Position ① schieben. Die Betriebsleuchte 7 leuchtet.

• Uhrzeit einstellen

Mit dem Uhrzeitring 1 stellen Sie die aktuelle Uhrzeit ein. Die Uhrzeit lesen Sie an der Markierung 3 ab.

☐ Den Uhrzeitring Drehrichtung 2 drehen.
☐ Die aktuelle Uhrzeit auf die Markierung 3 einstellen.
□ Das Gerät in die Steckdose stecken, um das Gerät einzuschalten.
☐ Den Verbraucher anschließen und einschalten.

- Reinigung

ACHTUNG! GEFAHR

DURCH ELEKTRISCHEN

SCHLAG! Vor dem Reinigen

das Gerät vom Stromnetz trennen.

ACHTUNG! GEFAHR

DURCH ELEKTRISCHEN

SCHLAG! Achten Sie dar-

auf, dass keine Flüssigkeit in das Gerät

eindringt. Eindringende Flüssigkeit kann zu einem Kurzschluss führen.

ACHTUNG! Gefahr durch aggressive Reinigungsmittel.

□ Verwenden Sie zur Reinigung nie aggressive oder scheuernde Reinigungsmittel.
☐ Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch und mildem Reinigungsmittel.
□ Stellen Sie vor der nächsten Verwendung sicher, dass das Gerät vollständig getrocknet ist.

Entsorgung

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EC über Elektro- und Elektronikaltgeräte müssen

verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des ausgedienten Geräts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Die Produktverpackung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese umweltgerecht in den bereitgestellten Sammelbehältern.

Garantie und Service

Sie erhalten 3 Jahre Garantie ab Kaufdatum auf dieses Gerät. Bitte Kassenbon als Nachweis aufbewahren. Das Gerät wurde sorgfältig produziert und vor Auslieferung gewissenhaft geprüft. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler bei sachgemäßer Verwendung. Die Garantie erlischt bei Fremdeingriff. Ihre gesetzlichen Rechte

werden durch diese Garantie nicht eingeschränkt. Im Garantiefall mit der Servicestelle telefonisch in Verbindung setzen. Nur so kann eine kostenlose Einsendung Ihres Geräts gewährleistet werden.

Serviceadresse

BAT

Lindenstraße 35

DE-72074 Tübingen

DEUTSCHLAND

E-Mail: [e-mail]

Service-Nr.: 00800 48720741

Für weitere Informationen empfehlen wir den Bereich Service / FAQ's auf unserer Homepage www.dvw-service.com.

Dort finden Sie auch diese Anleitung im PDF-Format.
