Produkttyp	Programmierbare Zeitschaltuhr
Marke	SilverCrest
Modell	IAN 113027
Modellreferenz	DZ 20 FR
Betriebsspannung	230 V ~ 50 Hz
Schaltspannung	230 V ~
Max. Schaltleistung	3500 W
Schaltstrom	16(2) A
Anzahl Programme	10 Paare EIN/AUS
Minimale Schaltzeit	1 Minute
Anzeige	LCD mit Tag, Stunde, Minuten, Sekunden, Zufallssymbol, Sommerzeit, Modus
Notbatterie	NiMH 1,2 V, Betriebsdauer > 100 h
Zufallsfunktion	Ja, aktiv zwischen 18:00 und 6:00 Uhr mit Intervall von 10 bis 31 Minuten
Betriebsmodi	EIN (Dauerbetrieb), AUTO (Programm), AUS (Aus)
Sommer-/Winterzeitumstellung	Ja, mit Tasten CLOCK + EIN/AUTO/AUS
Umgebungstemperaturbereich	-10 °C bis 40 °C
Verwendungszweck	Innenräume, geschlossene und trockene Räume, private Nutzung
Garantie	3 Jahre
Reinigung und Pflege	Feuchtes, weiches Tuch, mildes Reinigungsmittel; vor Reinigung vom Stromnetz trennen; keine aggressiven Produkte verwenden
Sicherheit	Nicht öffnen, nicht mit nassen Händen berühren, nicht abdecken, vor Reinigung vom Stromnetz trennen

Häufig gestellte Fragen - IAN 113027 SILVERCREST

Wie lade ich den Akku des SilverCrest IAN 113027 Schalters?

Stecken Sie den Stecker in eine Steckdose und lassen Sie den Akku 14 Stunden lang laden. Das LCD-Display leuchtet nach dieser ersten Ladung auf.

Wie setze ich alle Einstellungen zurück?

Drücken Sie die Taste MASTERCLEAR (11) mit einem spitzen Gegenstand (z.B. Kugelschreiber). Alle Programmier- und Zeiteinstellungen werden gelöscht.

Wie stelle ich Uhrzeit und Wochentag ein?

Halten Sie die Taste CLOCK (9) gedrückt, stellen Sie dann den Tag mit WEEK (10), die Stunden mit HOUR (12) und die Minuten mit MINUTE (2) ein. Die Tasten wiederholen sich, wenn sie gedrückt gehalten werden.

Wie programmiere ich den Schalter für automatisches Ein-/Ausschalten?

Stellen Sie sicher, dass Sie sich im Modus AUTO befinden (Taste EIN/AUTO/AUS). Drücken Sie TIMER (8), um in den Programmiermodus zu gelangen. Wählen Sie den Tag oder die Tagesgruppe mit WEEK aus, stellen Sie dann die EIN-Zeit mit HOUR und MINUTE ein. Bestätigen Sie mit TIMER, um zur AUS-Einstellung zu gelangen. Wiederholen Sie den Vorgang für jedes Programm (bis zu 10).

Wozu dient die Zufallsfunktion (RANDOM)?

Die Zufallsfunktion (RANDOM 4) aktiviert eine zufällige Schaltung zwischen 18:00 und 6:00 Uhr mit Intervallen von 10 bis 31 Minuten, um eine Anwesenheit zu simulieren. Um sie zu aktivieren, muss das Gerät im Modus AUTO sein; drücken Sie RANDOM, bis das Symbol R auf dem Display erscheint.

Wie deaktiviere ich ein bestimmtes Programm?

Drücken Sie TIMER (8), um in den Programmiermodus zu gelangen, wählen Sie das gewünschte Programm aus, drücken Sie dann RST/RCL (3), um die EIN-Zeit zu deaktivieren, und erneut für die AUS-Zeit. Bestätigen Sie mit CLOCK (9). Achtung: Die EIN- und AUS-Zeiten müssen separat deaktiviert werden.

Was tun, wenn die Anzeige im 12-Stunden-Modus statt im 24-Stunden-Modus ist?

Um zwischen 12h- und 24h-Modus umzuschalten, drücken Sie gleichzeitig die Tasten TIMER (8) und CLOCK (9). Die AM/PM-Anzeige erscheint oder verschwindet je nach Modus.

Wie reinige ich den SilverCrest IAN 113027 Schalter?

Trennen Sie zuerst das Gerät vom Stromnetz. Reinigen Sie es mit einem feuchten, weichen Tuch und einem milden Reinigungsmittel. Lassen Sie keine Flüssigkeit in das Gerät eindringen. Stellen Sie sicher, dass es vollständig trocken ist, bevor Sie es wieder anschließen.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Werfen Sie das Gerät nicht in den Hausmüll. Gemäß der EU-Richtlinie 2012/19/EG geben Sie es an einer Sammelstelle für Elektroschrott ab. Erkundigen Sie sich bei Ihrer Gemeinde.

Was tun bei Störung oder Defekt?

Kontaktieren Sie den Kundendienst unter 00800 48720741 oder per E-Mail an [e-mail]. Bewahren Sie den Kassenbon als Kaufnachweis auf. Die gesetzliche Garantie beträgt 3 Jahre.

BEDIENUNGSANLEITUNG IAN 113027 SILVERCREST

Bedienungs- und Sicherheitshinweise

IAN1 13027

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 89

Introduction

Intended use ...... Page 7

Control elements......Page 8

Technical Data......Page 9

Safety notices ...... Page 10

Control- and display elements

Control elements......Page 12

Displays......Page 12

Random function......Page 14

Operating mode function......Page 15

Program function...... Page 15

Clock function ...... Page 15

Preparation

- Technische gegevens

Type-aanduiding: DZ 20 FR

AUTO = Automatische programmamodus,

Alle instellingen terugzetten

Bestimmungsgemäße Verwendung ....Seite 91

Bedienelemente ......Seite 92

Technische Daten......Seite 93

Sicherheitshinweise......Seite 94

Bedien- und Anzeigeelemente

Bedienelemente ......Seite 96

Anzeigen......Seite 97

Random-Funktion ......Seite 99

Betriebsmodus-Funktion......Seite 99

Programm-Funktion......Seite 100

Uhrzeit-Funktion ......Seite 100

Vorbereitung......Seite 100

Gerät aufladen......Seite 101

Alle Einstellungen zurücksetzen......Seite 101

Aktuelle Zeit einstellen......Seite 102

Sommer- und Winterzeit einstellen .....Seite 102

Stunden-Modus einstellen ......Seite 104

Bedienung

In die Uhrzeit-Funktion wechseln .....Seite 105

Dauerbetrieb ein- und ausschalten.....Seite 106

Programme einstellen ......Seite 108

Zufalls-Funktion ein- und ausschalten...Seite 111

Reinigung ......Seite 113

Entsorgung ......Seite 114

Garantie und Service......Seite 115

Serviceadresse......Seite 116

Hersteller......Seite 116

Zeitschaltuhr

Digital – für den Innenbereich

Einleitung

Bestimmungsgemäße Verwendung

Das Gerät ist als digitale Wochenzeitschaltuhr nur zur Verwendung in geschlossenen, trockenen Räumen vorgesehen und für den Privatgebrauch konstruiert. Es ist für eine gewerbliche Nutzung nicht geeignet. Das Gerät darf nur einzeln betrieben werden. Nicht mehrere Zeitschaltuhren hintereinander stecken. Jede weitere Verwendung gilt als nicht bestimmungsgemäß. Für Schäden aufgrund nicht bestimmungsgemäßer Verwendung übernimmt der Hersteller keine Haftung. Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie das Gerät benutzen.

Bewahren Sie die Bedienungsanleitung auf. Falls Sie das Gerät weitergeben, geben Sie die Bedienungsanleitung mit.

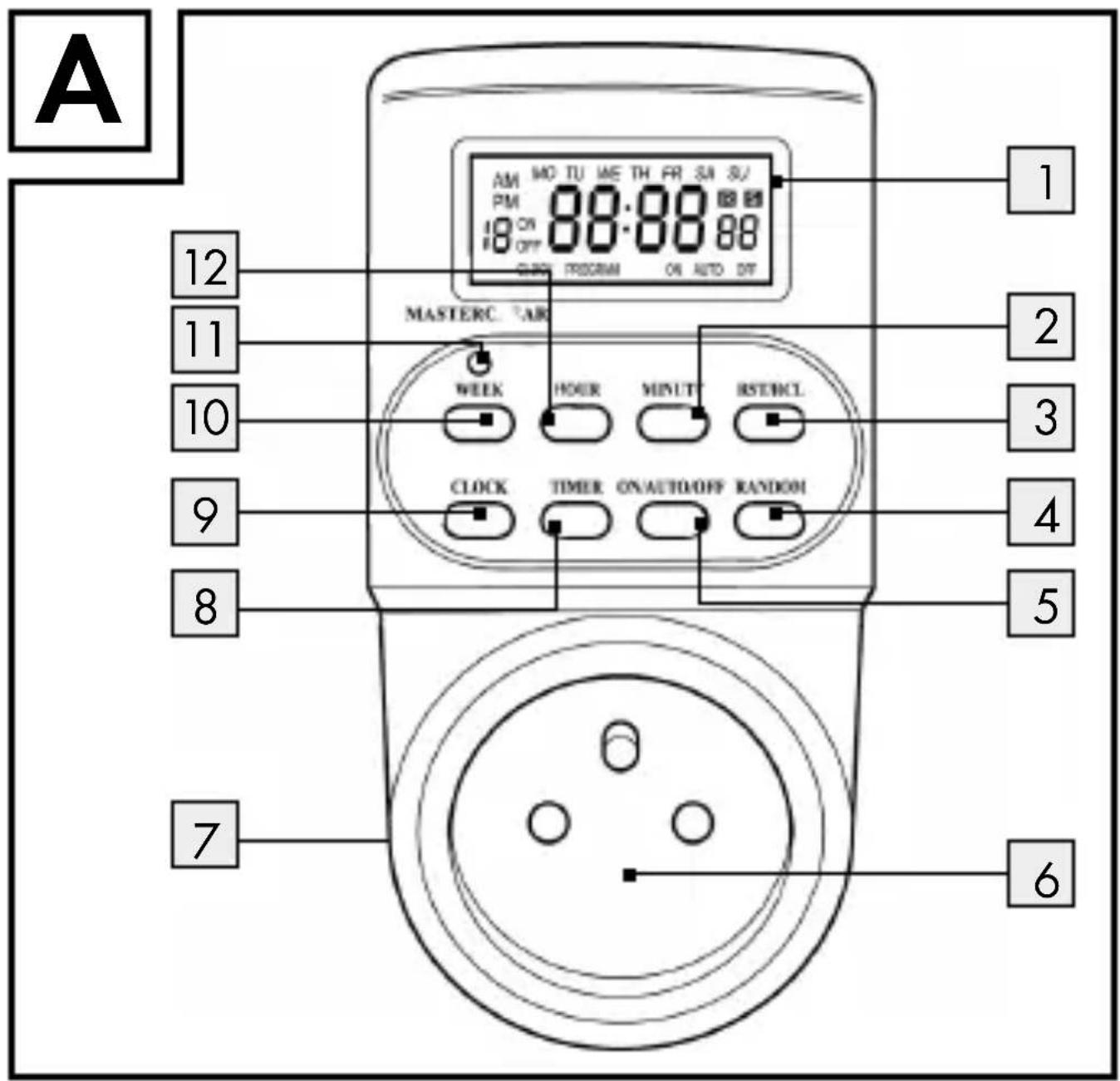

Bedienelemente (Abb. A)

1 LCD-Anzeige
2 Taste MINUTE
3 Taste RST/RCL
4 Taste RANDOM
5 Taste ON/AUTO/OFF
6 Steckdose
7 Stecker (Rückseite)
8 Taste Timer
9 Taste CLOCK
10 Taste WEEK
11 Taste MASTERCLEAR
12 Taste HOUR

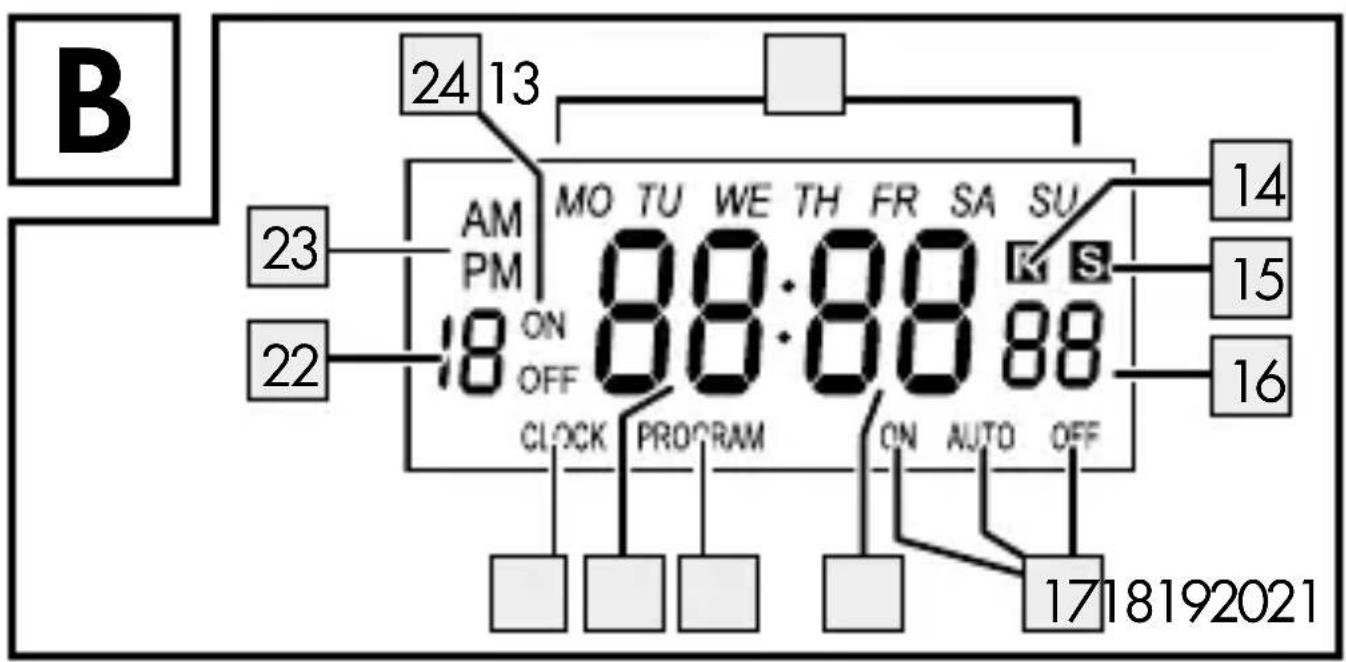

LCD-Anzeige (Abb. B)

13 Wochentaganzeige
14 R-Symbol
15 S-Symbol
16 Sekundenanzeige
17 ON - AUTO - OFF
18 Minutenanzeige
19 PROGRAM
20 Stundenanzeige
21 CLOCK
22 Programmnummer
23 AM - PM
24 ON - OFF

• Technische Daten

Typbezeichnung: DZ 20 FR

Betriebsspannung:230V \~ 50Hz

Schaltspannung:230V \~ 16(2) A

Schaltleistung: max. 3500 W

Umgebungstemperatur: -10 °C bis 40 °C Zeitabweichung: ± 1 Minute/Monat Kleinste Schaltzeit: 1 Minute Programme: 10EIN/AUS-

Programmpaare

Akku:NiMH1,2V

100 h

Gebrauch in geschlossenen Räumen:

EG-konform:

CE

Sicherheitshinweise

Kinder erkennen nicht die Gefahren, die bei unsachgemäßem Umgang mit Elektrogeräten entstehen können. Lassen Sie Kinder niemals unbeaufsichtigt Elektrogeräte benutzen.

Das Gerät nur in sicher installierte Steck-dosen stecken.
- Nur Verbraucher innerhalb der angegebenen Leistungsgrenzen des Geräts anschließen.
Das Gerät nicht abdecken. Unter der Abdeckung staut sich Hitze, sodass Brandgefahr besteht.
Das Gerät regelmäßig auf Schäden kontrollieren. Beschädigte Teile nicht ersetzen, sondern an den Hersteller wenden oder das defekte Gerät umweltgerecht entsorgen.
Das Gerät nicht öffnen. Nach Öffnen des Geräts entfällt jede Gewährleistung.
Das Gerät enthält einen Akku. Ein defekter Akku kann nur vom Hersteller gewechselt werden.
Das Gerät nicht mit nassen Händen anfassen und nicht mit Wasser in Berührung bringen.

■ Um das Gerät spannungslos zu schalten, das Gerät vom Stromnetz trennen.
Heizkörper oder ähnliche Verbraucher nicht an das Gerät anschließen, da diese niemals unbeaufsichtigt betrieben werden dürfen.

●Bedien-und Anzeigeelemente

Bedienelemente

Taste MASTERCLEAR 11

Diese Taste löscht alle Zeit- und Programm-einstellungen.

Anzeigen

Wochentage 13

Die Abkürzungen in der LCD-Anzeige 1 stehen für:

MO Montag

TU Dienstag

WE Mittwoch

TH Donnerstag

FR Freitag

SA Samstag

SU Sonntag

R-Symbol 14

Das R-Symbol zeigt an, dass die Zufalls-Funktion aktiviert ist.

S-Symbol 15

Zeigt an, dass die Uhrzeit auf Sommerzeit umgestellt ist.

ON - AUTO - OFF 17

Zeigt an, in welchem Betriebsmodus sich das Gerät befindet.

PROGRAM 19

Zeigt an, dass die Programm-Funktion eingeschaltet ist.

CLOCK 21

Zeigt an, dass die Uhrzeit-Funktion eingeschaltet ist.

Programmnummer 22

Zeigt in der Funktion PROGRAM die Nummer des Programms an.

AM - PM 23

Zeigt den Stundenmodus an.

ON - OFF 24

Zeigt den Schaltzustand an:

ON = Einschaltzeit, OFF = Ausschaltzeit.

Der Schaltzustand ist nur in der Programm-Funktion sichtbar.

Random-Funktion

Das R-Symbol steht für Random. Mit dieser Funktion schaltet das Gerät in unterschiedlichen Zeitabständen den angeschlossenen Verbraucher ein und aus.

Betriebsmodus-Funktion

Folgende Betriebsmodi werden unterschieden:

AUTO = Automatischer Programmbetrieb,

ON = Dauerbetrieb EIN,

OFF = Dauerbetrieb AUS.

Programm-Funktion

Mit dieser Funktion lassen sich Ein- und Ausschaltzeiten für den angeschlossenen Verbraucher einstellen.

Uhrzeit-Funktion

Diese Funktion zeigt die aktuelle Uhrzeit auf der LCD-Anzeige an.

• Vorbereitung

Um das Gerät in Betrieb nehmen zu können müssen Sie:

1. Das Gerät aufladen.
2. Alle Einstellungen zurücksetzen.
3. Die aktuelle Zeit einstellen.

Gerät aufladen

□DenStecker 7 in eine Steckdose stecken.

□ Den Akku 14 Stunden aufladen.

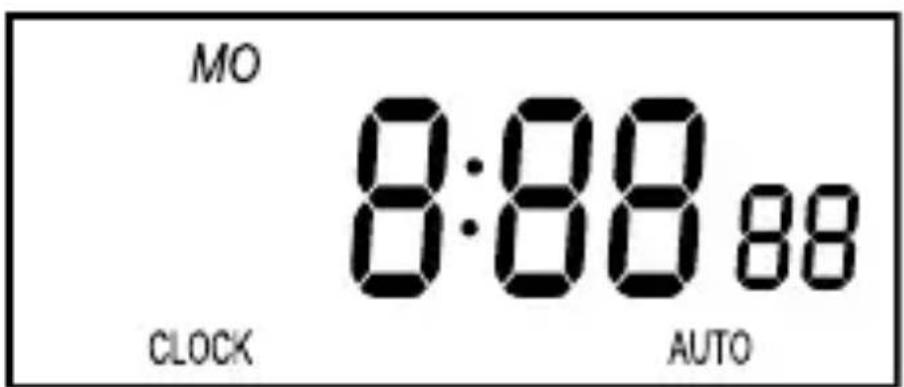

•AlleEinstellungen zurücksetzen

Alle Einstellungen zurücksetzen

☐ Die Taste MASTERCLEAR 11 mit einem Kugelschreiber oder einem anderen spitzen Gegenstand drücken. Die folgende Anzeige erscheint in der LCD-Anzeige 1:

Alle Einstellungen sind zurückgesetzt.

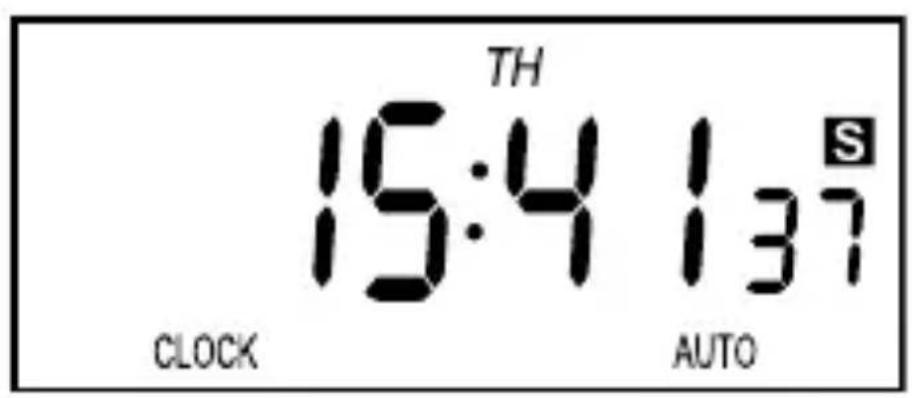

Aktuelle Zeit einstellen

Hinweis: Das Einstellen erfolgt schneller, wenn Sie die Tasten HOUR, MINUTE gedrückt halten.

□DieTasteCLOCK 21 drücken und gedrückt halten.

□ Mit der Taste WEEK 10 den aktuellen Wochentag einstellen.

□ Mit der Taste HOUR 12 die Stunden einstellen.

□ Mit der Taste MINUTE 2 die Minuten einstellen.

Sommer-und Winterzeit einstellen

Sommerzeit einstellen

☐ Die Tasten CLOCK 9 und ON/AUTO/OFF 5 gleichzeitig drücken. In der

LCD- Anzeige 1 zählt die Stundenanzeige 20 eine Stunde vor und das S-Symbol 15 erscheint.

Winterzeit einstellen

☐ Die Tasten CLOCK 9 und ON/AUTO/OFF 5 gleichzeitig drücken. In der LCD-Anzeige 1 erlischt das S-Symbol 15 und die Stundenanzeige 20 zählt eine Stunde zurück.

Stunden-Moduseinstellen

In der LCD-Anzeige 1 kann die aktuelle Uhrzeit im 12- oder im 24-Stunden-Modus angezeigt werden. Im 12-Stunden-Modus steht: AM 0 bis 12 Uhr, PM 12 bis 24 Uhr. Das Gerät ist im 24-Stunden-Modus voreingestellt.

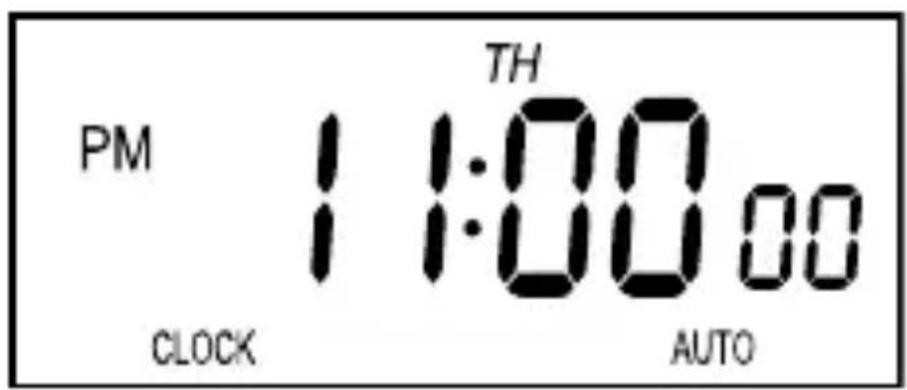

12-Stunden-Modus einstellen

☐ Die Tasten TIMER 8 und CLOCK 9 gleichzeitig drücken. In der LCD-Anzeige erscheint AM oder PM 23. Die folgende Abbildung zeigt die Uhrzeit 23 Uhr im 12-Stunden-Modus.

24-Stunden-Modus einstellen

☐ Die Tasten TIMER 8 und CLOCK 9 gleichzeitig drücken. In der LCD-Anzeige erlischt AM oder PM 23.

Bedienung

In die Uhrzeit-Funktion wechseln

Die LCD-Anzeige 1 wechselt automatisch in die Uhrzeit-Funktion zurück, wenn Sie eine Funktion länger als 30 Sekunden nicht verwenden.

Um manuell in die Uhrzeit-Funktion zu wechseln die Taste CLOCK 9 drücken.

Dauerbetriebein- und ausschalten

Das Gerät hat folgende Betriebsmodi:

• Dauerbetrieb,
• Automatischer Programmbetrieb

Der automatische Programmbetrieb ist voreingestellt. Sie können das Gerät unabhängig von den eingestellten Programmen in den Dauerbetrieb umschalten.

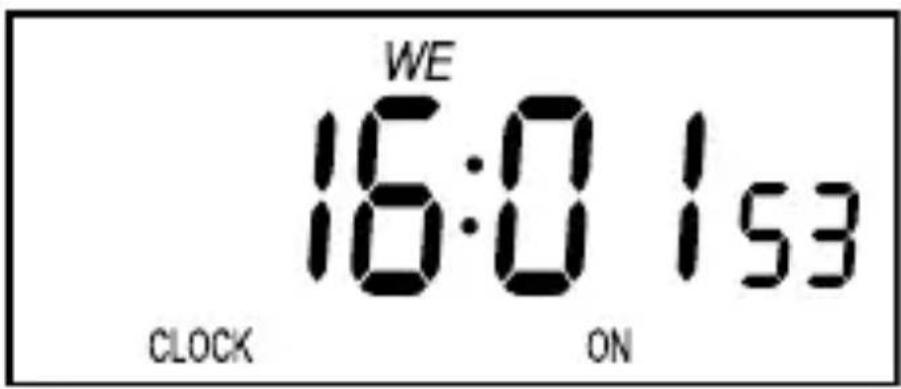

Dauerbetrieb einschalten

☐ Die Taste ON/AUTO/OFF 5 wiederholt drücken, bis in der LCD-Anzeige 1 ON 17 erscheint.

Dauerbetrieb ausschalten

☐ Die Taste ON/AUTO/OFF 5 wiederholt drücken, bis in der LCD-Anzeige 1 OFF 17 erscheint.

Automatischen Programmbetrieb einschalten

☐ Die Taste ON/AUTO/OFF 5 wiederholt drücken, bis in der LCD-Anzeige 1 AUTO 17 erscheint.

Programmeeinstellen

Sie können bis zu 10 EIN/AUS-Programme einstellen. Der kleinste Zeitabstand zwischen Ein- und Ausschalten beträgt eine Minute.

Ein Programm besteht aus Ein- und Ausschaltzeit. Um ein Programm verwenden zu können, müssen Sie beide Zeiten programmieren.

Stellen Sie sicher, dass die Zeiteinstellungen der unterschiedlichen Programme sich nicht überschneiden. Überschneiden sich die Zeiteinstellungen dennoch, hat die Einschaltzeit Vorrang.

1. Prüfen Sie, ob sich das Gerät im Betriebsmodus AUTO 17 befindet. Falls nicht, den Betriebsmodus AUTO 17 einschalten (siehe „Betriebsmodus einstellen“).

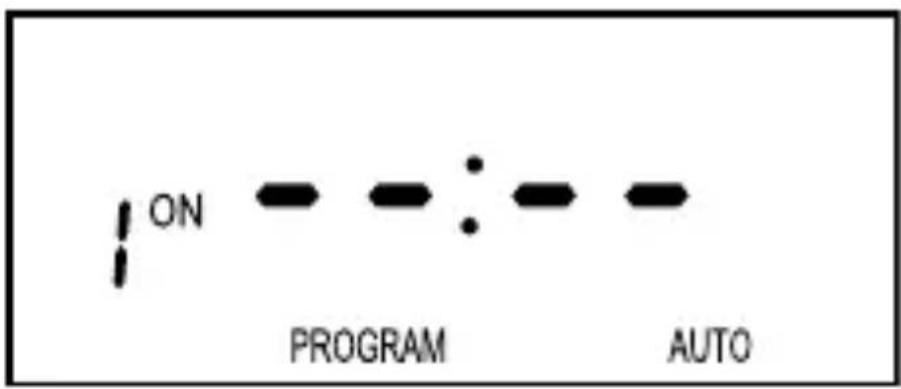

2. Mit der Taste TIMER 8 die Programm-Funktion auswählen. In der LCD-Anzeige 1 erscheint:

1. Die Taste WEEK 10 drücken und durch wiederholtes Drücken eine der folgenden Möglichkeiten auswählen:

2. Einen einzelnen Wochentag,

3. Eine der folgenden Kombination:

MO, TU, WE, TH, FR, SA, SU

MO, TU, WE, TH, FR

SA, SU

1. Mit den Tasten HOUR 12 und MINUTE 2 die gewünschte Uhrzeit einstellen.
2. Mit der Taste TIMER 8 die Auswahl be- stätigen. Die Einschaltzeit ist eingestellt. Die LCD-Anzeige 1 schaltet in die Ausschaltzeit um.
3. Die Ausschaltzeit einstellen wie in Schritt
4. bis 5. beschrieben.

Programmedeaktivieren

Sie können einzelne oder alle Programme deaktivieren.

Um ein Programm vollständig zu deaktivieren, müssen Sie Ein- und Ausschaltzeit deaktivieren.

☐ Die Taste TIMER 8 drücken.
☐ Die Taste TIMER 8 wiederholt drücken, um die gewünschte Einschaltzeit auszuwählen.

☐ Die Taste RST/RCL 3 drücken.

☐ Die Taste TIMER 8 drücken, um die Ausschaltzeit auszuwählen.
☐ Die Taste RST/RCL 3 drücken.
☐ Die Taste CLOCK 9 drücken, um die Eingabe zu bestätigen und zu beenden.

Programme wiederherstellen

Sie können nur Programme im deaktivierten Zustand wiederherstellen.

□ Gehen Sie vor wie in Kapitel "Programme deaktivieren" beschrieben, um ein deaktiviertes Programm wiederherzustellen.

Zufalls-Funktionein- und ausschalten

Wenn die Zufalls-Funktion eingeschaltet ist, werden in der Zeit von 18 Uhr bis 6 Uhr alle eingestellten Programme ignoriert.

Stattdessen läuft in diesem Zeitraum eine Zufalls-Funktion ab, welche mit einem Intervall von 10–31 Minuten abwechselnd ein- und ausschaltet.

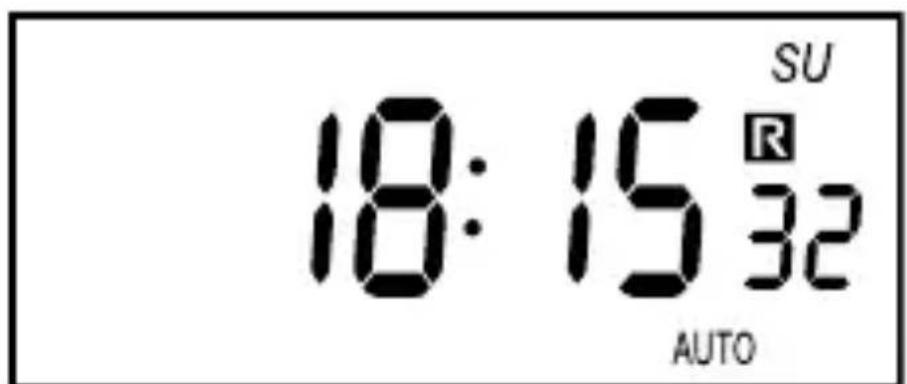

Zufalls-Funktion einschalten

☐ Prüfen, ob sich das Gerät im Betriebsmodus AUTO 17 befindet. Falls nicht, den Betriebsmodus AUTO 17 einschalten (siehe „Betriebsmodus einstellen“).

☐ Die Taste RANDOM 4 drücken. In der LCD-Anzeige 1 erscheint das R-Symbol 14.

Zufalls-Funktion ausschalten

☐ Drücken Sie die Taste RANDOM 4. In der LCD-Anzeige 1 erlischt das R-Symbol 14.

- Reinigung

ACHTUNG! GEFAHR DURCH ELEKTRISCHEN SCHLAG! Vor dem Reinigen das Gerät vom Stromnetz trennen.

ACHTUNG! GEFAHR DURCH ELEKTRISCHEN SCHLAG! Achten Sie dar- auf, dass keine Flüssigkeit in das Gerät eindringt. Eindringende Flüssigkeit kann zu einem Kurzschluss führen.

ACHTUNG! Gefahr durch aggressive Reinigungsmittel.

□ Verwenden Sie zur Reinigung nie aggressive oder scheuernde Reinigungsmittel.
□ Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch und mildem Reinigungsmittel.
Stellen Sie vor der nächsten Verwendung sicher, dass das Gerät vollständig getrocknet ist.

•Entsorgung

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EC über Elektro- und Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Möglichkeiten zur

Entsorgung des ausgedienten Geräts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

• Garantie und Service

Sie erhalten 3 Jahre Garantie ab Kaufdatum auf dieses Gerät. Bitte Kassenbon als Nachweis aufbewahren. Das Gerät wurde sorgfältig produziert und vor Auslieferung gewissenhaft geprüft. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler bei sachgemäßer Verwendung. Die Garantie erlischt bei Fremdeingriff. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Im Garantiefall mit der Servicestelle telefonisch in Verbindung setzen. Nur so kann eine kostenlose Einsendung Ihres Geräts gewährleistet werden.

Serviceadresse

BAT

Lindenstraße 35

72074 Tübingen

Deutschland

E-Mail: [e-mail]

Service-Nr.: 00800 48720741

Für weitere Informationen empfehlen wir den Bereich Service/FAQ's auf unserer Homepage www.dvw-service.com.

IAN 113027

Hersteller

BAT

Lindenstraße 35

72074 Tübingen

Deutschland

116 DE/AT/CH

BAT

Lindenstraße 35

72074 Tübingen

Germany

Last Information Update · Version des

Stand der Informationen: 05 / 2015

Ident.-No.: 0486815 052015-BE
