Produkttyp	Digitale Wochenschaltuhr
Marke	SilverCrest
Modell	IAN 274299
Betriebsspannung	230-240V ~ 50 Hz
Schaltspannung	230-240V ~ 16(2) A
Maximale Schaltleistung	3600 W
Umgebungstemperaturbereich	-10°C bis 40°C
Zeitfehler	±1 Minute pro Monat
Kürzeste Schaltzeit	1 Minute
Anzahl der Programme	10 EIN/AUS-Programmsätze
Batterietyp	NiMH 1.2V (wiederaufladbar)
Batterieladezeit	14 Stunden
Display	LCD mit Wochentag, Uhrzeit, Programmnummer, AM/PM und Statussymbolen
Timer-Funktionen	Uhr, Programm, Zufall, Dauer-EIN/AUS, Auto, Sommerzeit, 12/24h Modus
Stromversorgung	Netzbetrieben mit interner wiederaufladbarer Pufferbatterie
Reinigung	Vom Netz trennen; mit weichem, leicht feuchtem Tuch und mildem Reinigungsmittel reinigen
Sicherheitsmerkmale	Nicht öffnen, nicht abdecken, keine Heizgeräte anschließen; nur in Innenräumen verwenden; Mikroschalter-Kontaktöffnung <3 mm
Garantie	3 Jahre ab Kaufdatum
Servicenummer	BAT, Lindenstraße 35, 72074 Tübingen, Deutschland; Tel: [phone]; E-Mail: [e-mail]
Konformität	CE
Entsorgung	Nicht mit dem Hausmüll entsorgen; getrennte Sammlung gemäß WEEE-Richtlinie 2012/19/EU

Häufig gestellte Fragen - IAN 274299 SILVERCREST

Wie stelle ich die aktuelle Uhrzeit an der SilverCrest IAN 274299 Schaltuhr ein?

Halten Sie die CLOCK-Taste gedrückt. Drücken Sie bei gedrückter Taste WEEK, um den Tag einzustellen, HOUR für die Stunde und MINUTE für die Minuten. Lassen Sie die CLOCK-Taste los. Halten Sie HOUR oder MINUTE für eine schnellere Programmierung.

Wie programmiere ich EIN/AUS-Zeiten?

Drücken Sie TIMER, um in den Programmiermodus zu gelangen. Wählen Sie mit WEEK Tage oder Tageskombinationen aus. Stellen Sie die EIN-Zeit mit HOUR und MINUTE ein und bestätigen Sie mit TIMER. Stellen Sie dann die AUS-Zeit ähnlich ein. Bestätigen Sie mit CLOCK oder warten Sie 10 Sekunden.

Wie setze ich das Gerät auf die Werkseinstellungen zurück?

Drücken Sie die MASTERCLEAR-Taste (gekennzeichnet als 11) mit einem Stift oder spitzen Gegenstand. Das LCD zeigt 'MO 8:88:88 CLOCK AUTO' an, was bedeutet, dass alle Einstellungen gelöscht sind.

Was ist die Zufallsfunktion und wie verwende ich sie?

Die Zufallsfunktion (R-Symbol) überschreibt Programme von 18:00 bis 6:00 Uhr und schaltet die Last in zufälligen Abständen von 10 bis 31 Minuten ein und aus. Drücken Sie RANDOM im AUTO-Modus, um sie zu aktivieren. Erneutes Drücken deaktiviert sie.

Wie wechsle ich zwischen Sommerzeit und Normalzeit?

Drücken Sie gleichzeitig CLOCK und ON/AUTO/OFF. Die Stundenanzeige springt um eine Stunde vor und das S-Symbol erscheint für Sommerzeit. Wiederholen Sie den Vorgang, um zurückzuschalten; das S-Symbol verschwindet.

Wie stelle ich Dauerbetrieb (EIN/AUS) anstelle des automatischen Programms ein?

Drücken Sie wiederholt die ON/AUTO/OFF-Taste, um durch die Modi zu schalten: ON (Dauer-EIN), OFF (Dauer-AUS) und AUTO (automatischer Programmablauf). Das Display zeigt den aktuellen Modus an.

Wie hoch ist die maximale Last, die ich an diese Schaltuhr anschließen kann?

Die maximale Schaltleistung beträgt 3600 W (16 A ohmsche Last). Überschreiten Sie diesen Wert nicht. Das Gerät ist nicht für Heizgeräte oder ähnliche Lasten geeignet, die nicht unbeaufsichtigt bleiben dürfen.

Wie reinige ich die Schaltuhr?

Trennen Sie das Gerät vom Netz. Verwenden Sie ein weiches, leicht feuchtes Tuch mit mildem Reinigungsmittel. Lassen Sie keine Flüssigkeit in das Gerät eindringen. Stellen Sie sicher, dass es vollständig trocken ist, bevor Sie es wieder anschließen.

Was soll ich tun, wenn das Gerät nicht richtig funktioniert?

Versuchen Sie zunächst einen MASTERCLEAR-Reset. Wenn das Problem weiterhin besteht, überprüfen Sie Steckdose und Last. Das Gerät hat eine wiederaufladbare Batterie; stellen Sie sicher, dass es geladen ist (14 Stunden einstecken). Für weitere Unterstützung wenden Sie sich an den Service unter 00800 48720741 oder per E-Mail an [e-mail].

Wie entsorge ich diese Schaltuhr?

Entsorgen Sie das Gerät nicht im Hausmüll. Gemäß der WEEE-Richtlinie bringen Sie es zu einer dafür vorgesehenen Sammelstelle für das Recycling von Elektro- und Elektronikgeräten. Wenden Sie sich an die örtlichen Behörden für Informationen.

BEDIENUNGSANLEITUNG IAN 274299 SILVERCREST

Bedienungs- und Sicherheitshinweise

IAN 274299

IT

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 94

Legende der verwendeten Piktogramme......Seite 96

Einleitung

Bestimmungsgemäße Verwendung ....Seite 97

Bedienelemente ......Seite 98

Technische Daten......Seite 99

Sicherheitshinweise......Seite 100

Bedien- und Anzeigeelemente

Bedienelemente ......Seite 102

Anzeigen + entsprechende Erklärung...Seite 103

Random-Funktion ......Seite 105

Betriebsmodus-Funktion......Seite 105

Programm-Funktion......Seite 106

Uhrzeit-Funktion......Seite 106

Vorbereitung......Seite 106

Gerät aufladen......Seite 107

Alle Einstellungen zurücksetzen......Seite 107

Aktuelle Zeit einstellen......Seite 108

Sommer- und Winterzeit einstellen .....Seite 109

Stunden-Modus einstellen ......Seite 110

Bedienung

In die Uhrzeit-Funktion wechseln ......Seite 112

Dauerbetrieb ein- und ausschalten.....Seite 112

Programme einstellen......Seite 114

Zufalls-Funktion ein- und ausschalten...Seite 119

Reinigung ......Seite 120

Entsorgung ......Seite 121

Garantie und Service......Seite 122

Serviceadresse......Seite 123

Hersteller......Seite 124

Legende der verwendeten Piktogramme:
	Warn- und Sicherheitshinweise beachten!
	Achtung! Gefahr durch elektrischen Schlag!
	Werfen Sie Elektrogeräte nicht in den Hausmüll!
	Gebrauch in geschlossenen Räumen
-10T40	Umgebungstemperatur
(D524)	Mikroschalter mit einer Kontaktöffnungsweite < 3 mm

Zeitschaltuhr

Digital – für den Innenbereich

- Einleitung

Bestimmungsgemäße Verwendung

Das Gerät ist als digitale Wochenzeitschaltuhr nur zur Verwendung in geschlossenen, trockenen Räumen vorgesehen und für den Privatgebrauch konstruiert. Es ist für eine gewerbliche Nutzung nicht geeignet. Das Gerät darf nur einzeln betrieben werden. Nicht mehrere Zeitschaltuhren hintereinander stecken. Jede weitere Verwendung gilt als nicht bestimmungsgemäß. Für Schäden aufgrund nicht bestimmungsgemäßer Verwendung übernimmt der Hersteller keine Haftung. Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie das Gerät benutzen.

Bewahren Sie die Bedienungsanleitung auf. Falls Sie das Gerät weitergeben, geben Sie die Bedienungsanleitung mit.

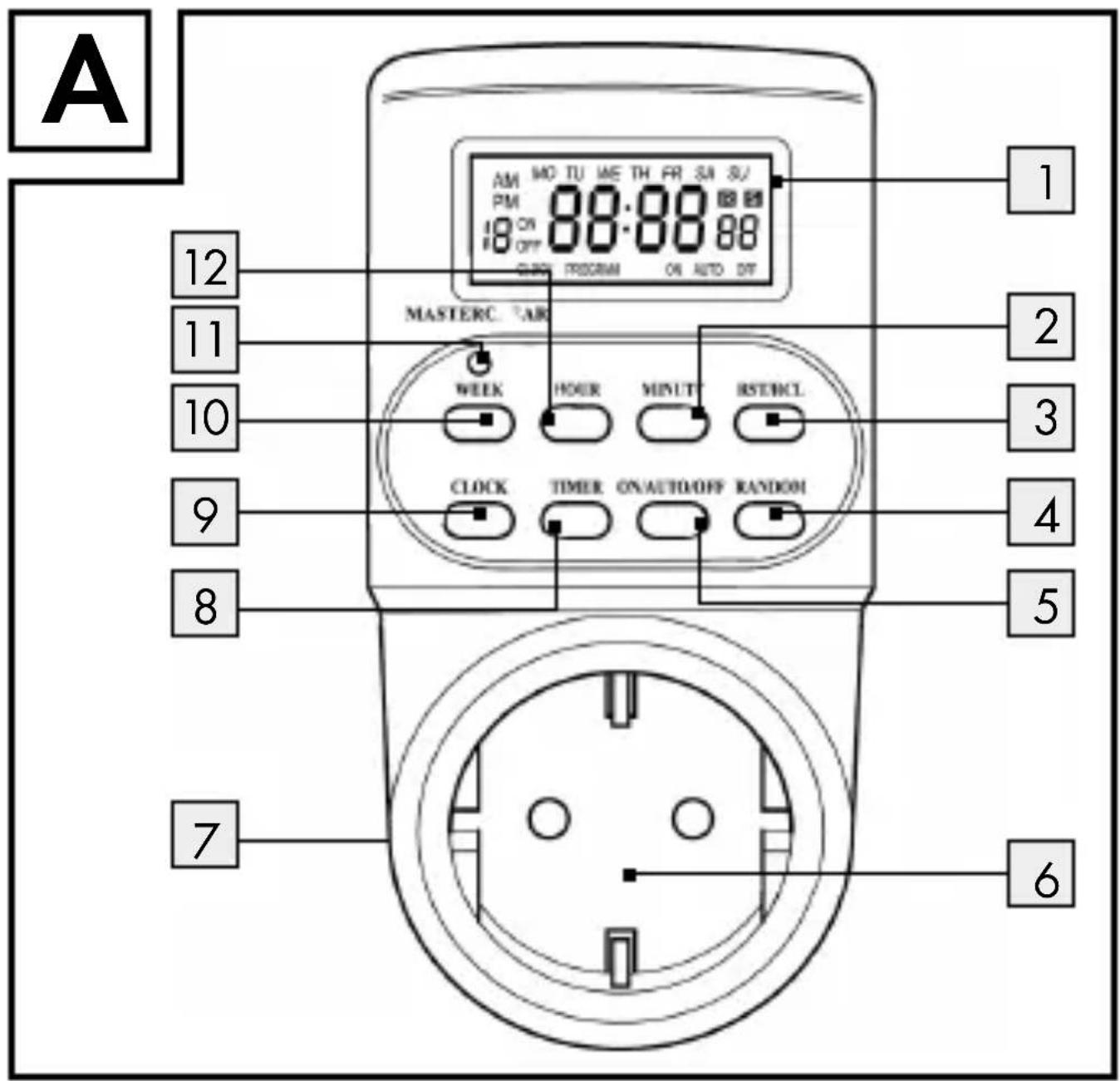

Bedienelemente (Abb. A)

1 LCD-Anzeige
2 Taste MINUTE
3 Taste RST/RCL
4 Taste RANDOM
5 Taste ON/AUTO/OFF
6 Steckdose
7 Stecker (Rückseite)
8 Taste Timer
9 Taste CLOCK
10 Taste WEEK
11 Taste MASTERCLEAR
12 Taste HOUR

LCD-Anzeige (Abb. B)

13 Wochentaganzeige
14 R-Symbol
15 S-Symbol
16 Sekundenanzeige
17 ON - AUTO - OFF
18 Minutenanzeige
19 PROGRAM
20 Stundenanzeige
21 CLOCK
22 Programmnummer
23 AM - PM
24 ON - OFF

• Technische Daten

Typbezeichnung: DZ 20 DE

Betriebsspannung:230-240V \~ 50 Hz

Schaltspannung:230-240V \~

16(2) A

Schaltleistung: max. 3600W

Umgebungstemperatur: -10 °C bis 40 °C -10T40

Zeitabweichung: ± 1 Minute/Monat

Kleinste Schaltzeit: 1 Minute

Programme: 10 EIN/AUS-

Programmpaare

Akku:NiMH1,2V

100 h

Gebrauch in

geschlossenen Räumen:

EG-konform:

Sicherheitshinweise

Kinder erkennen nicht die Gefahren, die bei unsachgemäßem Umgang mit Elektrogeräten entstehen können. Lassen Sie Kinder niemals unbeaufsichtigt Elektrogeräte benutzen.

Das Gerät nur in sicher installierte Steck-dosen stecken.
- Nur Verbraucher innerhalb der angegebenen Leistungsgrenzen des Geräts anschließen.
Das Gerät nicht abdecken. Unter der Abdeckung staut sich Hitze, sodass Brandgefahr besteht.
Das Gerät regelmäßig auf Schäden kontrollieren. Beschädigte Teile nicht ersetzen, sondern an den Hersteller wenden oder das defekte Gerät umweltgerecht entsorgen.
Das Gerät nicht öffnen. Nach Öffnen des Geräts entfällt jede Gewährleistung.
Das Gerät enthält einen Akku. Ein defekter Akku kann nur vom Hersteller gewechselt werden.
Das Gerät nicht mit nassen Händen anfassen und nicht mit Wasser in Berührung bringen.

■ Um das Gerät spannungslos zu schalten, das Gerät vom Stromnetz trennen.
Heizkörper oder ähnliche Verbraucher nicht an das Gerät anschließen, da diese niemals unbeaufsichtigt betrieben werden dürfen.

Bedien-und Anzeigeelemente

Bedienelemente

Taste MASTERCLEAR 11

Diese Taste löscht alle Zeit- und Programmeinstellungen.

Anzeigen + entsprechende Erklärung

Wochentage 13

Die Abkürzungen in der LCD-Anzeige 1 stehen für:

MO Montag

TU Dienstag

WE Mittwoch

TH Donnerstag

FR Freitag

SA Samstag

SU Sonntag

R-Symbol 14

Das R-Symbol zeigt an, dass die Zufalls-Funktion aktiviert ist. Das R-Symbol steht für Random. Mit dieser Funktion schaltet das Gerät in unterschiedlichen Zeitabständen den angeschlossenen Verbraucher ein und aus.

S-Symbol 15

Zeigt an, dass die Uhrzeit auf Sommerzeit umgestellt ist.

ON - AUTO - OFF 17

Zeigt an, in welchem Betriebsmodus sich das Gerät befindet.

PROGRAM 19

Zeigt an, dass die Programm-Funktion eingeschaltet ist.

CLOCK 21

Zeigt an, dass die Uhrzeit-Funktion eingeschaltet ist.

Programmnummer 22

Zeigt in der Funktion PROGRAM die Nummer des Programms an.

AM - PM 23

Zeigt den Stundenmodus an.

ON - OFF 24

Zeigt den Schaltzustand an:

ON = Einschaltzeit, OFF = Ausschaltzeit.

Der Schaltzustand ist nur in der Programm-Funktion sichtbar.

Random-Funktion

Das R-Symbol steht für Random. Mit dieser Funktion schaltet das Gerät in unterschiedlichen Zeitabständen den angeschlossenen Verbraucher ein und aus.

Betriebsmodus-Funktion

Folgende Betriebsmodi werden unterschieden:

AUTO = Automatischer Programmbetrieb,

ON = Dauerbetrieb EIN,

OFF = Dauerbetrieb AUS.

Programm-Funktion

Mit dieser Funktion lassen sich Ein- und Ausschaltzeiten für den angeschlossenen Verbraucher einstellen.

Uhrzeit-Funktion

Diese Funktion zeigt die aktuelle Uhrzeit auf der LCD-Anzeige an.

• Vorbereitung

Um das Gerät in Betrieb nehmen zu können müssen Sie:

1. Das Gerät aufladen.
2. Alle Einstellungen zurücksetzen.
3. Die aktuelle Zeit einstellen.

Gerät aufladen

☐DenStecker 7 in eine Steckdose stecken.
☐ Den Akku 14 Stunden aufladen.

•AlleEinstellungen zurücksetzen

Hinweis: Das Gerät muss nicht in der Steck-dose stecken, um die Einstellungen vorzunehmen.

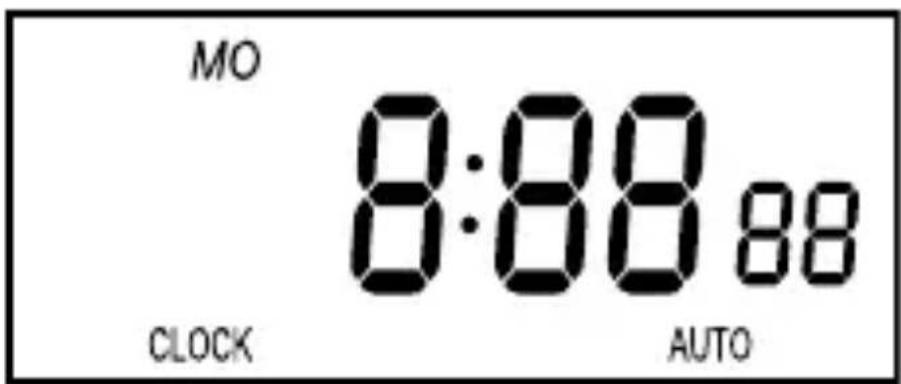

Alle Einstellungen zurücksetzen

☐ Die Taste MASTERCLEAR 11 mit einem Kugelschreiber oder einem anderen spitzen Gegenstand drücken. Die folgende Anzeige erscheint in der LCD-Anzeige 1:

Alle Einstellungen sind zurückgesetzt.

Aktuelle Zeit einstellen

Hinweis: Das Einstellen erfolgt schneller, wenn Sie die Tasten HOUR, MINUTE gedrückt halten.

□DieTasteCLOCK 21 drücken und gedrückt halten.

□ Mit der Taste WEEK 10 den aktuellen Wochentag einstellen.

□ Mit der Taste HOUR 12 die Stunden einstellen.

□ Mit der Taste MINUTE 2 die Minuten einstellen.
☐ Die Taste CLOCK 21 loslassen.

- Sommer-und Winterzeit einstellen

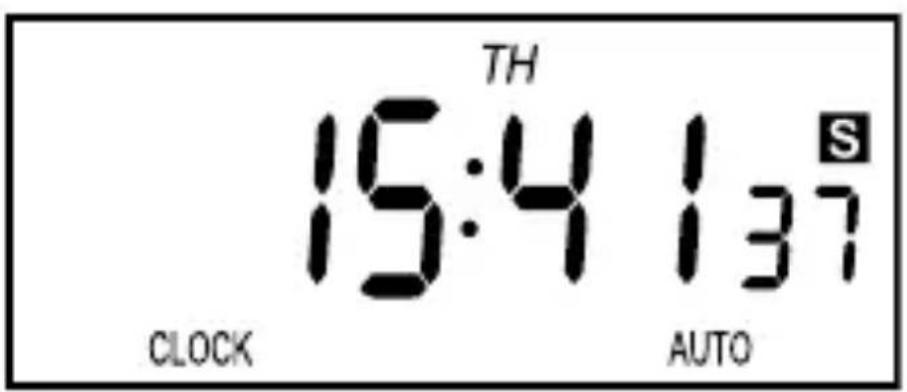

Sommerzeit einstellen

☐ Die Tasten CLOCK 9 und ON/AUTO/OFF 5 gleichzeitig drücken. In der LCD-Anzeige 1 zählt die Stundenanzeige 20 eine Stunde vor und das S-Symbol 15 erscheint.

Winterzeit einstellen

☐ Die Tasten CLOCK 9 und ON/AUTO/OFF 5 gleichzeitig drücken. In der LCD-Anzeige 1 erlischt das S-Symbol 15 und die Stundenanzeige 20 zählt eine Stunde zurück.

Stunden-Moduseinstellen

In der LCD-Anzeige 1 kann die aktuelle Uhrzeit im 12- oder im 24-Stunden-Modus angezeigt werden. Im 12-Stunden-Modus steht: AM 0 bis 12 Uhr, PM 12 bis 24 Uhr. Das Gerät ist im 24-Stunden-Modus voreingestellt.

12-Stunden-Modus einstellen

☐ Die Tasten TIMER 8 und CLOCK 9 gleichzeitig drücken. In der LCD-Anzeige erscheint AM oder PM 23.

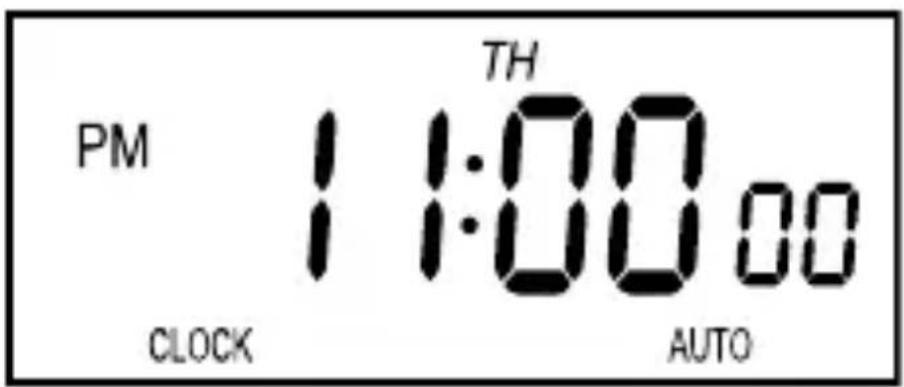

Die folgende Abbildung zeigt die Uhrzeit 23 Uhr im 12-Stunden-Modus.

24-Stunden-Modus einstellen

☐ Die Tasten TIMER 8 und CLOCK 9 gleichzeitig drücken. In der LCD-Anzeige erlischt AM oder PM 23.

Bedienung

In die Uhrzeit-Funktion wechseln

Die LCD-Anzeige 1 wechselt automatisch in die Uhrzeit-Funktion zurück, wenn Sie eine Funktion länger als 30 Sekunden nicht verwenden.

□ Um manuell in die Uhrzeit-Funktion zu wechseln die Taste CLOCK 9 drücken.

Dauerbetriebein- und ausschalten

Das Gerät hat folgende Betriebsmodi:

• Dauerbetrieb,
• Automatischer Programmbetrieb

Der automatische Programmbetrieb ist voreingestellt. Sie können das Gerät unabhängig von den eingestellten Programmen in den Dauerbetrieb umschalten.

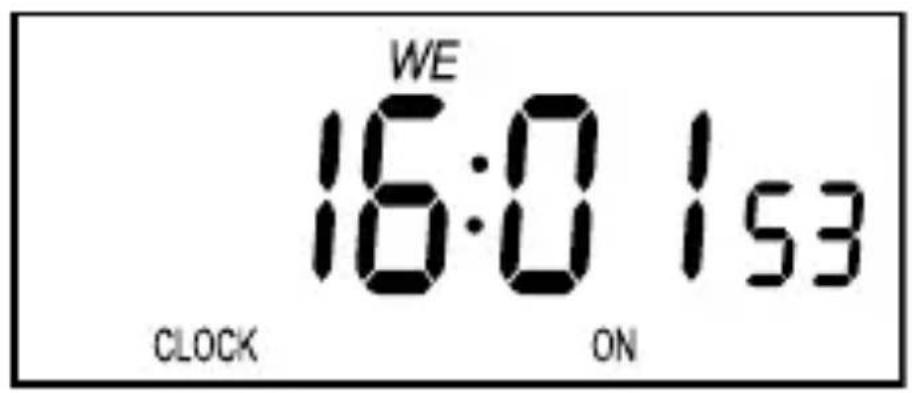

Dauerbetrieb einschalten

☐ Die Taste ON/AUTO/OFF 5 wieder- holt drücken, bis in der LCD-Anzeige 1 ON 17 erscheint.

Dauerbetrieb ausschalten

□ Die Taste ON/AUTO/OFF 5 wieder- holt drücken, bis in der LCD-Anzeige 1 OFF 17 erscheint.

Automatischen Programmbetrieb einschalten

☐ Die Taste ON/AUTO/OFF 5 wiederholt drücken, bis in der LCD-Anzeige 1 AUTO 17 erscheint.

OFF → AUTO: Gerät ist ausgeschaltet.

ON → AUTO: Gerät ist eingeschaltet.

Programmeeinstellen

Sie können bis zu 10 EIN / AUS-Programme einstellen. Der kleinste Zeitabstand zwischen Ein- und Ausschalten beträgt eine Minute.

Ein Programm besteht aus Ein- und Ausschaltzeit. Um ein Programm verwenden zu können, müssen Sie beide Zeiten programmieren.

Stellen Sie sicher, dass die Zeiteinstellungen der unterschiedlichen Programme sich nicht überschneiden. Überschneiden sich die

Zeiteinstellungen dennoch, hat die Einschalt- zeit Vorrang.

1. Prüfen Sie, ob sich das Gerät im Betriebsmodus AUTO 17 befindet. Falls nicht, den Betriebsmodus AUTO 17 einschalten (siehe „Betriebsmodus einstellen“).

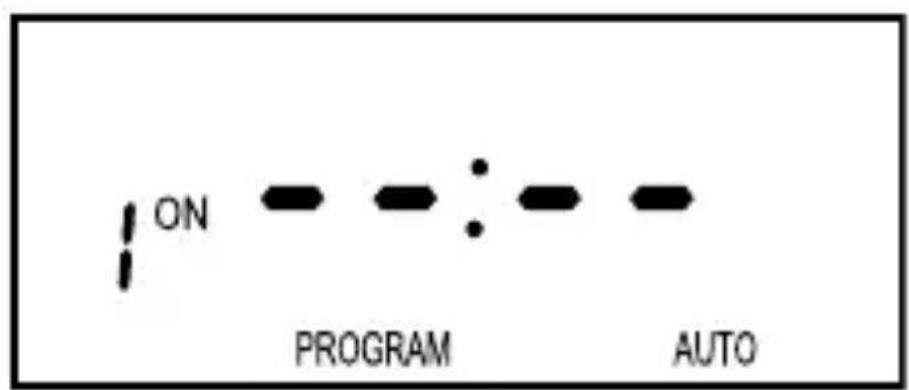

2. Mit der Taste TIMER 8 die Programm-Funktion auswählen. In der LCD-Anzeige 1 erscheint:

1. Die Taste WEEK 10 drücken und durch wiederholtes Drücken eine der folgenden Möglichkeiten auswählen:

- Einen einzelnen Wochentag,

- Eine der folgenden Kombination: MO, TU, WE, TH, FR, SA, SU MO, TU, WE, TH, FR SA, SU MO, TU, WE, TH, FR, SA MO, WE, FR TU, TH, SA MO, TU, WE TH, FR, SA MO, WE, FR, SU

1. Mit den Tasten HOUR 12 und MINUTE 2 die gewünschte Uhrzeit einstellen.

2. Mit der Taste TIMER 8 die Auswahl be- stätigen. Die Einschaltzeit ist eingestellt. Die LCD-Anzeige 1 schaltet in die Ausschaltzeit um.

3. Die Ausschaltzeit einstellen wie in Schritt

4. bis 5. beschrieben.

5. Nach Eingabe der Programmierung mit der Taste CLOCK 9 bestätigen oder

10 Sek. warten, bis die aktuelle Uhrzeit angezeigt wird.

Aktuellen Zustand herstellen

Soll die Uhr zur aktuellen Uhrzeit an sein (ON), muss die ON/AUTO/OFF-Taste 5 so oft gedrückt werden, bis ON auf dem Display erscheint. Dann die Taste noch einmal drücken, sodass AUTO erscheint. Soll die Uhr zur aktuellen Uhrzeit aus sein (OFF), muss die ON/AUTO/OFF-Taste 5 so oft gedrückt werden, bis OFF auf dem Display erscheint. Dann die Taste noch einmal drücken, sodass AUTO erscheint.

Programme deaktivieren

Sie können einzelne oder alle Programme deaktivieren.

Um ein Programm vollständig zu deaktivieren, müssen Sie Ein- und Ausschaltzeit deaktivieren.

Die Taste TIMER 8 drücken.

☐ Die Taste TIMER 8 wiederholt drücken, um die gewünschte Einschaltzeit auszuwählen.
☐ Die Taste RST/RCL 3 drücken.
☐ Die Taste TIMER 8 drücken, um die Ausschaltzeit auszuwählen.
□ Die Taste RST/RCL 3 drücken.
☐ Die Taste CLOCK 9 drücken, um die Eingabe zu bestätigen und zu beenden.

Programme wiederherstellen

Sie können nur Programme im deaktivierten Zustand wiederherstellen.

□ Gehen Sie vor wie in Kapitel "Programme deaktivieren" beschrieben, um ein deaktiviertes Programm wiederherzustellen.

Zufalls-Funktionein- und ausschalten

Wenn die Zufalls-Funktion eingeschaltet ist, werden in der Zeit von 18 Uhr bis 6 Uhr alle eingestellten Programme ignoriert.

Stattdessen läuft in diesem Zeitraum eine Zufalls-Funktion ab, welche mit einem Intervall von 10–31 Minuten abwechselnd ein- und ausschaltet.

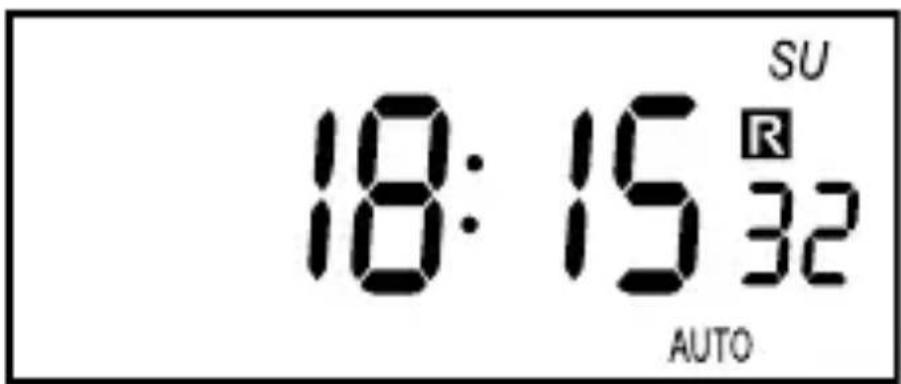

Zufalls-Funktion einschalten

☐ Prüfen, ob sich das Gerät im Betriebsmodus AUTO 17 befindet. Falls nicht, den Betriebsmodus AUTO 17 einschalten (siehe „Betriebsmodus einstellen“).

☐ Die Taste RANDOM 4 drücken. In der LCD-Anzeige 1 erscheint das R-Symbol 14.

Zufalls-Funktion ausschalten

☐ Drücken Sie die Taste RANDOM 4. In der LCD-Anzeige 1 erlischt das R-Symbol 14.

- Reinigung

ACHTUNG! GEFAHR DURCH ELEKTRISCHEN SCHLAG! Vor dem Reinigen das Gerät vom Stromnetz trennen.

ACHTUNG! GEFAHR DURCH ELEKTRISCHEN SCHLAG! Achten Sie

darauf, dass keine Flüssigkeit in das Gerät eindringt. Eindringende Flüssigkeit kann zu einem Kurzschluss führen.

ACHTUNG! Gefahr durch aggressive Reinigungsmittel.

□ Verwenden Sie zur Reinigung nie aggressive oder scheuernde Reinigungsmittel.
☐ Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch und mildem Reinigungsmittel.
Stellen Sie vor der nächsten Verwendung sicher, dass das Gerät vollständig getrocknet ist.

Entsorgung

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EC über Elektro- und Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des ausgedienten Geräts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Garantie und Service

Sie erhalten 3 Jahre Garantie ab Kaufdatum auf dieses Gerät. Bitte Kassenbon als Nachweis aufbewahren. Das Gerät wurde sorgfältig produziert und vor Auslieferung gewissenhaft geprüft. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler bei sachgemäßer Verwendung. Die Garantie erlischt bei Fremdeingriff. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Im Garantiefall mit der

Servicestelle telefonisch in Verbindung setzen. Nur so kann eine kostenlose Einsendung Ihres Geräts gewährleistet werden.

Serviceadresse

BAT

Lindenstraße 35

72074 Tübingen

Deutschland

E-Mail: [e-mail]

Service-Nr.: 00800 48720741

Für weitere Informationen empfehlen wir den Bereich Service / FAQ's auf unserer Homepage www.dvw-service.com.

IAN 274299

Hersteller

BAT

Lindenstraße 35

72074 Tübingen

Deutschland

BAT

Lindenstraße 35

72074 Tübingen

Germany

der Informationen: 04/2016

Ident.-No.: 0488001 042016-IT

IAN 274299
