Produkttyp	Wandsteckdose
Modell	IAN 60494
Marke	SilverCrest
Farbe	Weiß
Material	Kunststoff (ABS, flammwidrig)
Abmessungen (B x H x T)	50 x 50 x 30 mm
Gewicht	100 g
Nennspannung	230 V ~ 50 Hz
Nennstrom	16 A
Maximale Leistung	3680 W
Steckdosentyp	Typ F (Schuko) mit Erdung
Schutzklasse	IP20 (Innenbereich)
Betriebstemperatur	0 °C bis 40 °C
Funktionen	Ein-/Ausschalten per Fernbedienung, manueller Schalter, Status-LED
Reichweite	Bis zu 30 m (freies Feld)
Frequenz	433 MHz
Sicherheitsmerkmale	Kindersicherung, Überhitzungsschutz
Reinigung	Mit einem trockenen Tuch abwischen
Zertifizierung	CE, RoHS
Ersatzteile	Nicht verfügbar (nicht reparierbar)

Häufig gestellte Fragen - IAN 60494 SILVERCREST

Wie koppele ich die Wandsteckdose mit der Fernbedienung?

Stecken Sie den Stecker in eine Wandsteckdose und schalten Sie ihn ein. Drücken Sie die Pairing-Taste an der Steckdose, bis die LED blinkt. Drücken Sie dann innerhalb von 30 Sekunden die gewünschte Taste auf der Fernbedienung. Die LED hört auf zu blinken und bestätigt so die erfolgreiche Kopplung.

Was ist die maximale Leistungsaufnahme?

Die maximale Leistungsaufnahme beträgt 3680 W bei 230 V und 16 A. Überschreiten Sie diesen Grenzwert nicht, um Überhitzung oder Brand zu vermeiden.

Kann ich die Steckdose im Freien verwenden?

Nein, diese Steckdose ist nur für den Innenbereich (IP20) ausgelegt. Feuchtigkeit oder Staub können zu Schäden oder Stromschlag führen.

Wie setze ich die Steckdose zurück?

Zum Zurücksetzen ziehen Sie den Stecker der Steckdose für 10 Sekunden aus der Steckdose und stecken Sie ihn wieder ein. Die Steckdose kehrt zu den Werkseinstellungen zurück und muss erneut gekoppelt werden.

Was soll ich tun, wenn die Steckdose nicht reagiert?

Überprüfen Sie, ob die Steckdose mit Strom versorgt wird und die Fernbedienung neue Batterien hat. Stellen Sie sicher, dass die Kopplung korrekt ist. Wenn das Problem weiterhin besteht, führen Sie einen Reset wie oben beschrieben durch.

Ist die Steckdose mit Smart-Home-Systemen kompatibel?

Dieses Modell ist nicht mit WLAN oder Smart-Home-Systemen kompatibel. Es verwendet ausschließlich eine dedizierte 433-MHz-Fernbedienung.

Wie reinige ich die Steckdose?

Ziehen Sie vor der Reinigung immer den Stecker. Wischen Sie die Oberfläche mit einem trockenen, fusselfreien Tuch ab. Verwenden Sie kein Wasser, keine Lösungsmittel und keine Scheuermittel.

Kann ich mehrere Steckdosen ineinander stecken?

Nein, Daisy-Chaining ist nicht erlaubt. Stecken Sie keine Steckdose in eine andere und verwenden Sie sie nicht mit Verlängerungskabeln, da dies die Nennstromstärke überschreiten kann.

Was bedeutet die LED-Anzeige?

Ein dauerhaft rotes Licht zeigt an, dass die Steckdose eingeschaltet ist. Ein blinkendes rotes Licht bedeutet Kopplungsmodus. Ein blinkendes grünes Licht (falls vorhanden) kann anzeigen, dass ein Timer aktiv ist. Die genauen Details entnehmen Sie bitte der Bedienungsanleitung.

Wo finde ich die Ersatzteile?

Ersatzteile sind nicht verfügbar, da die Steckdose nicht reparierbar ist. Wenden Sie sich bei Defekten an den SilverCrest-Kundendienst oder reichen Sie das Produkt im Rahmen der Garantie ein.

BEDIENUNGSANLEITUNG IAN 60494 SILVERCREST

Bedienungs- und Sicherheitshinweise

FI

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

- Technische gegevens

Afstandsbediening

OPGELET! GEVAAR DOOR ELEKTRISCHE SCHOKKEN! Er mogen

Bestimmungsgemäßer Gebrauch......Seite 46

Lieferumfang......Seite 46

Bedienelemente......Seite 46

Technische Daten......Seite 46

Sicherheit

Allgemeine Sicherheitshinweise....Seite 47

Sicherheitshinweise zu Batterien ...... Seite 48

Vorbereitung

Fernbedienung vorbereiten 49

Systemcode synchronisieren ...... Seite 49

Systemcode an der Fernbedienung einstellen......Seite 49

Systemcode an der Funksteckdose einstellen......Seite 50

Funksteckdose einer Bedientaste der Fernbedienung zuweisen......Seite 50

Geräte anschließen ...... Seite 51

Bedienung

Funksteckdose einschalten....Seite 51

Funksteckdose ausschalten......Seite 51

Reinigung......Seite 51

Wartung......Seite 52

Fehler beheben ...... Seite 52

Entsorgung......Seite 52

Garantie und Service

Garantieerklärung......Seite 53

Serviceadresse....Seite 53

Konformitätserklärung......Seite 53

Hersteller....Seite 53

Außen-Funksteckdosen-Set

- Einleitung

●Bestimmungsgemäßer Gebrauch

Das Funksteckdosen-Set ist zum fernge- steuerten Ein- und Ausschalten von Elektrogeräten und Lampen geeignet. Die Funksteckdosen sind für die Verwendung im Freien geeignet. Die Geräte dürfen nur einzeln betrieben werden. Nicht mehrere Funksteckdosen hintereinander stecken. Alle Veränderun- gen des Gerätes sind nicht bestim- mungsgemäß und können erhebliche Unfallgefahren bedeuten. Der Hersteller übernimmt für aus bestimmungswidriger Verwendung entstandene Schäden keine Haftung. Dieses Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Lieferumfang

Prüfen Sie dieses Set nach dem Auspacken auf seinen vollständigen Inhalt.

2 Funksteckdosen IP44
1 4-Kanal-Fernbedienung
2 Batterien AAA á 1,5 V
1 Bedienungsanleitung

Bedienelemente

Fernbedienung (Abb. A/B):

1 Fernbedienung
2 Betriebskontroll-Leuchte
3 Kanal-OFF-Taste Kanal A, B, C, D, E
4 Kanal-ON-Taste Kanal A, B, C, D, E
5 Batteriefachabdeckung
6 DIP-Schalter

Funksteckdose (Abb. C/D):

7 Funksteckdose
8 Schutzkontaktsteckdose IP44 mit
Klappdeckel und Kinderschutz
9 Schutzkontaktstecker
10 DIP-Schalter
11 Abdeckung (Fach DIP-Schalter)
12 Schrauben

- Technische Daten

Fernbedienung

Typen-

bezeichnung: RCSAAA1000-A

IP44

Batterie: 2 x AAA, 1,5 V

Übertragungs-

frequenz: 433,92 MHz

Zulassung: Das System besitzt

eine allgemeine

Zulassung (BZT)

und ist anmelde-

und gebührenfrei.

Reichweite: abhängig von den

Umgebungsbedin-

gungen ca. 40 m

bei optimalen Be-

dingungen

Funksteckdose

Typenbezeichnung:RCEAAA1000-A IP44 DE

Betriebsspannung: 230V\~, 50Hz

Schaltspannung: 230V\~, 4,35A

Max. Schaltleistung: 1000 W

Übertragungs-

frequenz: 433,92 MHz

Umgebungs-

temperatur: 0° bis 35°C

Lagertemperatur: - 40 ° bis 70 °C

Schutzart: IP44

EG-konform CE

Hinweis: Die Funksteckdosen verfügen jeweils über eine Kinderschutz-Steckdose. Dadurch wird die häusliche Sicherheit erheblich erhöht. Die Kontakte sind entsprechend geschützt, so dass Kinder keine leitende Verbindung (mit Nadeln o. ä.) herstellen können. Bewahren Sie das Gerät trotzdem außerhalb der Reichweite von Kindern auf.

- Sicherheit

Allgemeine Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung und Sicherheitshinweise aufmerksam durch. Klappen Sie die Bildseite aus und machen Sie sich vor der ersten Inbetriebnahme mit allen Funktionen des Gerätes vertraut.

⚠️ Vermeiden Sie Lebensgefahr durch elektrischen Schlag!

■ Schließen Sie die Funksteckdosen nur an geerdete 230 Volt Haushaltssteckdosen an.
■ Setzen Sie das Gerät keinen extremen Temperaturen aus.
Bewahren Sie das Gerät trotz Kinderschutz-Steckdose immer außerhalb der Reichweite von Kindern auf. Kinder erkennen nicht die Gefahren, die bei unsachgemäßem Umgang mit Elektrogeräten entstehen können. Lassen Sie Kinder niemals unbeaufsichtigt Elektrogeräte benutzen.
Erstickungsgefahr! Lassen Sie Verpackungsmaterial nicht achtlos liegen. Kinder können Kleinteile verschlucken und daran ersticken.
Vermeiden Sie eine Überlastung des Gerätes. Bei Überlastung kann Brandgefahr oder Schaden am Gerät auftreten. Die maximale Belastbarkeit beträgt ca. 1.000 W je Funksteckdose.
Wenden Sie sich bei Funktionsstörungen bitte sofort an die Servicestelle.
- Öffnen Sie das Gerät auf keinen Fall selbst. Lassen Sie notwendige Reparaturen ausschließlich von der Servicestelle oder einer Elektro-Fachwerkstatt ausführen.
Unterbrechen Sie vor der Reinigung des Gerätes unbedingt den Stromfluss. Trennen Sie in diesem Fall immer die Funksteckdose von der Wandsteckdose und alle Netzstecker vom Gerät.

Sicherheit

■ Stecken Sie die Funksteckdosen nicht hintereinander.
■ Verwenden Sie keine zusätzlichen Kindersicherungen für die Funksteckdosen. Die Verbindung zwischen Stecker und Funksteckdose könnte beeinträchtigt werden und die Gefahr der Überhitzung besteht.
Schließen Sie nur Verbraucher innerhalb der angegebenen Leistungsgrenzen der Funksteckdosen an.
Schließen Sie keine Verbraucher an, deren unbeaufsichtigtes Einschalten Brände oder andere Schäden auslösen kann (z. B. ein Bügeleisen). Schließen Sie keine Verbraucher an, die einen Motorkondensator benötigen (z. B. ein Kühlschrank).
- Decken Sie die Funksteckdosen nicht ab. Unter der Abdeckung staut sich die Hitze. Es besteht Brandgefahr.
- Kontrollieren Sie die Geräte regelmäßig auf Schäden. Beschädigte Teile nicht ersetzen. Wenden Sie sich an den Hersteller oder entsorgen Sie die Geräte umweltgerecht.
■ Fassen Sie die Geräte nicht mit nassen Händen an.
Ziehen Sie bei Störungen das Gerät sofort aus der Wandsteckdose. Beachten Sie, dass angeschlossene Verbraucher nur nach Ziehen des Netzsteckers vollständig vom Netz getrennt sind.
- Betreiben Sie keine schweren Steckernetzgeräte in der Funksteckdose, da sonst die Steckkontakte der Wandsteckdose mechanisch überlastet werden können.

■ Um die Funksteckdosen spannungslos zu schalten, trennen Sie die Funksteckdosen vom Stromnetz.
Diese Anleitung ist ein Bestandteil des Gerätes. Geben Sie diese deshalb bei Weitergabe des Gerätes an Dritte unbedingt auch weiter.

Sicherheitshinweise zu Batterien

■ Batterien gehören nicht in Kinderhände. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!
Laden Sie nicht aufladbare Batterien niemals wieder auf, schließen Sie sie nicht kurz und/oder öffnen Sie sie nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein.
■ Werfen Sie Batterien niemals in Feuer oder Wasser.
■ Setzen Sie Batterien keiner mechanischen Belastung aus.
Im Falle eines Auslaufens der Batterien entfernen Sie diese sofort aus dem Gerät, um Beschädigungen zu vermeiden!
■ Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten! Spülen Sie bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit klarem Wasser und suchen Sie umgehend einen Arzt auf!
■ Verwenden Sie nur Batterien des gleichen Typs. Alte Batterien nicht mit neuen mischen!
■ Vermeiden Sie extreme Bedingungen und Temperaturen, die auf

Batterien einwirken können z. B. auf Heizkörpern.

■ Entfernen Sie die Batterien, wenn das Gerät längere Zeit nicht verwendet wurde.
■ Ausschließlich den angegebenen Batterietyp verwenden!
Achten Sie beim Einsetzen auf die richtige Polarität! Diese wird im Batteriefach angezeigt.
■ Reinigen Sie Batterie- und Geräte- kontakt vor dem Einlegen falls erforderlich!
■ Entfernen Sie erschöpfte Batterien umgehend aus dem Gerät.

●Vorbereitung

Bevor Sie die Geräte benutzen können, müssen Sie

□ die Batterien einsetzen,
□ den Systemcode zwischen der Fernbedienung 1 und den Funksteckdosen 7 mit Hilfe der DIP-Schalter 6, 10 synchronisieren und
□ ein Tastenpaar ON/OFF 4, 3 der Fernbedienung 1 einer Funksteckdose 7 zuweisen.

●Fernbedienung vorbereiten

☐ Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung 1, indem Sie die Batteriefachabdeckung 5 nach unten wegschieben und dann anheben.

□ Setzen Sie die beiden mitgelieferten AAA-Batterien ein.
Drücken Sie eine der ON-/OFF-Tasten 4, 3, um zu prüfen, ob die Fernbedienung 1 funktioniert. Wenn ja, leuchtet die Betriebskontroll-Leuchte 2. Leuchtet diese nicht, bekommt das Gerät keine Energie von den Batterien. Überprüfen Sie, ob Sie die Batterien richtig eingesetzt haben.
□ Schließen Sie das Batteriefach.

Systemcode synchronisieren

Vor der ersten Verwendung der Geräte muss der Systemcode mit Hilfe der DIP-Schalter 6, 10 synchronisiert werden, damit alle Funksteckdosen 7 auf das Funksignal der Fernbedienung 1 reagieren. Außerdem muss jeder Funksteckdose 7 ein Tastenpaar der Fernbedienung 1 zugewiesen werden, damit jede Funksteckdose 7 einzeln zu bedienen ist.

Hinweis: Ändern Sie die Stellung der DIP-Schalter 6, 10 mit einem geeigneten Gegenstand, z. B. einem kleinen Schraubendreher, indem Sie die DIP-Schalter 6, 10 nach oben oder nach unten schieben.

- Systemcode an der Fernbedienung einstellen

☐ Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung 1,

Vorbereitung

indem Sie die Batteriefachabdeckung 5 nach unten wegschieben und dann anheben.

□ Stellen Sie mit den DIP-Schaltern 6 1 bis 5 einen beliebigen System- code ein.
☐ Schließen Sie das Batteriefach.

- Systemcode an der Funksteckdose einstellen

Drehen Sie die Schrauben 12 der Abdeckung 11 mit einem Kreuzschlitz-Schraubendreher Größe PHO heraus.
□ Nehmen Sie die Abdeckung 11 über dem Fach der DIP-Schalter 10 ab.
□ Stellen Sie mit den DIP-Schaltern 10 1 bis 5 den gleichen Systemcode ein wie bei der Fernbedienung 1.

●Funksteckdoseeiner Bedientaste der Fernbedienung zuweisen

□ Stellen Sie mit den DIP-Schaltern 10 A bis D eine Bedientaste der Fernbedienung 1 ein:
Hinweis: Der DIP-Schalter E ist nicht belegt.

Bedientaste Fernbedienung	DIP-Schalter Funksteckdose
	A	B	C	D	E
A	ON		OFF	OFF	OFF
B	OFF		ON	OFF	OFF
C	OFF	OFF		ON	OFF
D	OFF	OFF	OFF		ON

□ Setzen Sie die Abdeckung 11 wieder ein.
☐ Führen Sie die Schrauben 12 durch die Schraubenöffnung in das Gewinde ein und ziehen Sie diese fest.

Beispiel

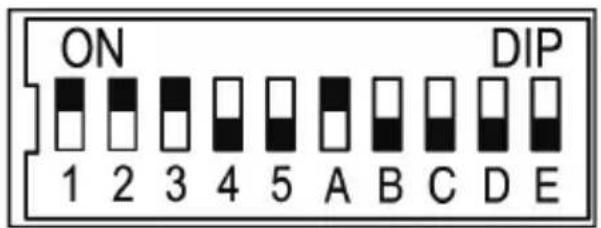

Stellen Sie an der Fernbedienung 1 den Systemcode 123 ein, indem Sie die DIP-Schalter „1“, „2“ und „3“ nach oben schieben, während die DIP-Schalter „4“ und „5“ in der unteren Position bleiben:

Ansicht Rückseite Fernbedienung

Stellen Sie bei allen Funksteckdosen 7 den Systemcode 123 ein. Weisen Sie außerdem der ersten Funksteckdose 7 die Bedientaste „A“ der Fernbedienung 1 zu, indem Sie den DIP-Schalter „A“

der Funksteckdose 7 nach oben schieben, während die DIP-Schalter B, C und D in der unteren Position bleiben. Diese Funksteckdose 7 können Sie nun mit dem Tastenpaar "A" der Fernbedienung 1 ein- und ausschalten.

Ansicht Rückseite Funksteckdose

●Geräteanschließen

Stecken Sie die Funksteckdose 7 immer direkt in eine geerdete Wandsteckdose ein.

Um die Schutzart IP44 zu gewährleisten, soll die Funksteckdose 7 ausschließlich in Steckdosen der Schutzart IP 44 eingesteckt werden. Bei Verwendung in Kombination mit einer IP20-Steckdose ist kein vollständiger Feuchtigkeitsschutz gewährleistet.

Die Funksteckdose 7 darf nur in der auf dem Geräteetikett angezeigten Richtung eingesteckt werden, damit der Spritzwasserschutz gewährleistet ist (Pfeil ↑ muss nach oben zeigen). Die Reichweite des Funksignals der Fernbedienung 1 beträgt max. 40 m und ist abhängig von den baulichen Gegebenheiten. Die Reichweite kann durch bauliche (z. B. Stahlbeton), elektrische (z. B. elektrische Leitung) oder elektromagnetische (z. B. Telefon) Gegebenheiten gestört werden. Falls notwendig, entfernen Sie die Störquelle oder halten Sie einen entsprechenden Abstand zur Störquelle ein.

- Bedienung

●Funksteckdose einschalten

□ Stecken Sie die Funksteckdose 7 in eine geerdete Schutzkontakt-steckdose.
□ Stecken Sie das Gerät, das sie fernschaften möchten, in die Funksteckdose 7.
☐ Drücken Sie an der Fernbedienung 1 die zugewiesene Taste ON 4 (z. B. A), um die Funksteckdose 7 einzuschalten.

●Funksteckdose ausschalten

☐ Drücken Sie an der Fernbedienung 1 die zugewiesene Taste OFF 3 (z.B. A), um die Funksteckdose 7 auszuschalten.

- Reinigung

ACHTUNG! GEFAHR DURCH ELEKTRISCHEN SCHLAG! Trennen Sie

vor der Reinigung immer die Funksteck-dose 7 von der Wandsteckdose und alle Netzstecker vom Gerät.

ACHTUNG! GEFAHR DURCH ELEKTRISCHEN SCHLAG! Es dürfen keine

Flüssigkeiten in das Innere des Gerätes gelangen.

□ Verwenden Sie zum Reinigen des Gehäuses ein weiches Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.

- Wartung

☐ Überprüfen Sie in regelmäßigen Abständen die Batterien auf Schäden.

- Fehler beheben

● = Störung

= Ursache

O = Behebung

Betriebskontroll-Leuchte ^2 leuchtet nicht beim Drücken einer Taste.

• Batterien sind falsch eingelegt.
  ○ Batterien polungsrichtig einlegen
• Batterien haben keinen Kontakt.
  ○ Batterien an Kontaktklemmen andrücken.
• Batterien sind leer.
  ○ Neue Batterien einlegen.

- Verbraucher funktioniert nicht.

●Funksteckdose 7 ist nicht richtig angeschlossen.
OFunksteckdose 7 fest in die Steck-dose stecken.
Verbraucher ist nicht eingeschaltet.
○ Verbraucher einschalten.

● Funksteckdose schaltet nicht ein.

Systemcode der Funksteckdose 7 ist nicht richtig eingestellt.
Systemcode der Fernbedienung 1 in der Funksteckdose 7 einstellen.
- Reichweite zwischen Fernbedienung 1 und Funksteckdose 7 ist nicht ausreichend.
Den Abstand zwischen Fernbedienung 1 und Funksteckdose 7 verringern.
Elektrische Geräte stören.
○ Mögliche Störquellen entfernen.

- Entsorgung

Elektrogeräte nicht in den Hausmüll werfen!

Gemäß Europäischer Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte müssen verbrauchte Elektrogeräte, Leuchtmittel und Batterien getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des ausgedienten Geräts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Umweltschäden durch falsche Entsorgung der Batterien!

Batterien gehören nicht in den Hausmüll. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Geben Sie deshalb verbrauchte Batterien bei einer kommunalen Sammelstelle ab.

● Garantie und Service

Garantieerklärung

3 Jahre Garantie ab Kaufdatum auf dieses Gerät. Bitte Kassenbon als Nachweis aufbewahren. Das Gerät wurde sorgfältig produziert und vor Auslieferung gewissenhaft geprüft. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler bei sachgemäßer Verwendung.

Die Garantie erlischt bei Fremdeingriff. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Im Garantiefall mit der Servicestelle telefonisch in Verbindung setzen. Nur so kann eine kostenlose Einsendung Ihres Geräts gewährleistet werden.

Serviceadresse

BAT, Lindenstraße 35,

D-72074 Tübingen

E-Mail: [e-mail]

Service-Tel.: [phone]

Für weitere Informationen empfehlen wir den Bereich Service/FAQ's auf unserer Homepage www.dvw-service.com.

IAN 101170

Konformitätserklärung

In Übereinstimmung mit folgenden Europäischen Richtlinien wurde das CE-Zeichen angebracht:

1999/5/EG R&TTE-Richtlinie 2006/95/EG Niederspannungsrichtlinie 2004/108/EG EMV-Richtlinie 2011/65/EU (RoHS II)

Die Konformitätserklärung ist unter folgendem Link hinterlegt: www.dvw-service.com/konformitaetserklaerung/ke_1049730706.pdf

Hersteller

BAT

Lindenstraße 35

72074 Tübingen

Deutschland

BAT

Lindenstraße 35

72074 Tübingen

Germany

Last Information Update · Tietojen tila

Stand der Informationen: 06 / 2014

Ident.-No.: 0474760 062014-FI
