GEBRUIKSAANWIJZING IAN 60494 SILVERCREST

Bedienings- en veiligheidsinstructies

GB

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

DE AT CH

Correct gebruik ......Pagina 36

Omvang van de levering....Pagina 36

Bedieningselementen....Pagina 36

Technische gegevens....Pagina 36

Veiligheid

Algemene veiligheidsinstructies....Pagina 37

Veiligheidsinstructies voor het gebruik van batterijen......Pagina 38

Voorbereiding

Afstandsbediening voorbereiden......Pagina 39

Systeemcode synchroniseren ......Pagina 39

Systeemcode aan de afstandsbediening instellen....Pagina 40

Systeemcode aan de draadloos bedienbare contactdoos instellen .....Pagina 40

Draadloos bedienbare contactdoos aan een knop van de

afstandsbediening koppelen....Pagina 40

Apparaat aansluiten....Pagina 41

Bediening

Draadloos bedienbare contactdoos inschakelen....Pagina 41

Draadloos bedienbare contactdoos uitschakelen ......Pagina 42

Reiniging......Pagina 42

Onderhoud ......Pagina 42

Storingen verhelpen......Pagina 42

Verwijdering......Pagina 43

Garantie en service

Garantieverklaring......Pagina 43

Serviceadres......Pagina 43

Conformiteitsverklaring....Pagina 44

Fabrikant....Pagina 44

Contactdozenset voor buiten

- Inleiding

Correctgebruik

De draadloos bedienbare contactdozenset is geschikt voor het op afstand aan- en uitschakelen van elektronische apparaten en lampen. De draadloos bedienbare contactdozen zijn geschikt voor het gebruik buitenshuis. De apparaten mogen uitsluitend apart worden gebruikt. Niet meerdere draadloos bedienbare contactdozen met elkaar verbinden. Alle veranderingen aan het apparaat zijn niet doelmatig en kunnen aanzienlijke ongevallenrisico's met zich meebrengen. De fabrikant is niet aansprakelijk voor schade voortvloeiend uit niet doelmatig gebruik. Dit apparaat is niet bedoeld voor commercieel gebruik.

- Omvang van de levering

Controleer de set na het uitpakken op volledigheid.

2 draadloos bedienbare contactdozen IP44
1 4-kanaals afstandsbediening
2 batterijen AAA à 1,5 V
1 gebruiksaanwijzing

Bedieningselementen

Afstandsbediening (afb. A/B):

1 Afstandsbediening
2 Bedrijfscontrolelampje
3 Kanaal-OFF-knopkanaal A, B, C, D, E

4 Kanaal-ON-knopkanaal A, B, C, D, E

5 Batterijvakklepje

6 DIP-schakelaar

Draadloos bedienbare contactdoos (afb. C/D):

7 Draadloos bedienbare contactdoos
8 Geaarde contactdoos IP44 met deksel en kinderzekering

9 Geaarde stekker

10 DIP-schakelaar

11 Afdekking (vak DIP-schakelaar)

12 Schroeven

Toelating: het systeem heeft

een algemene toelating (BZT, Duitse federale instantie voor o.a. telecommunicatie), hoeft niet aangemeld te worden en kan kosteloos worden gebruikt.

Reikwijdte: afhankelijk van de omgevingsvoorwaarden ca. 40 m bij optimale voorwaarden

Draadloos bedienbare contactdoos

Typebenaming:RCEAAA1000-A IP44 DE

Voedingsspanning: 230V\~, 50Hz

Schakelspanning: 230V\~, 4,35A

Max.

schakelvermogen: 1000 W

Frequentie: 433,92 MHz

Omgevings-

temperatuur: 0 ° tot 35 °C

Opberg-

temperatuur: - 40 ° tot 70 °C

Beschermings-

graad: IP44

EG-conform CE

Opmerking: De draadloos bedienbare contactdozen hebben elk een contactdoos met kinderzekering. Hierdoor wordt de huiselijke veiligheid duidelijk verhoogd. De contacten zijn passend beveiligd, zodat kinderen geen leidende verbinding (met naalden o.d.) kunnen maken. Bewaar het apparaat desalniettemin buiten het bereik van kinderen.

- Veiligheid

Algemene veiligheidsin-structies

Lees deze gebruiksaanwijzing en de veiligheidsinstructies aandachtig door. Vouw de pagina met de afbeeldingen uit en maak u voor de eerste ingebruikname met alle functies van het apparaat vertrouwd.

⚠ Vermijd levensgevaar door elektrische schokken!

■ Sluit de draadloos bedienbare contactdozen alleen aan geaarde 230 Volt huishoudelijke contactdozen aan.
■ Stel het apparaat niet bloot aan extreme temperaturen.
Bewaar het apparaat ongeacht de contactdoos met kinderzekering buiten het bereik van kinderen. Kinderen kunnen de gevaren, die bij onjuiste omgang met elektrische apparaten ontstaan, niet inschatten. Laat kinderen nooit zonder toezicht elektrische apparaten gebruiken.
■ Verstikkingsgevaar! Laat het verpakkingsmateriaal niet onbeheerd liggen. Kinderen kunnen kleine voorwerpen inslikken en vervolgens stikken.
■ Voorkom overbelasting van het apparaat. In geval van overbelasting is er sprake van brandgevaar of kunnen er beschadigingen aan het apparaat ontstaan. De maximale belastbaarheid bedraagt ca. 1.000 W per draadloos bedienbare contactdoos.
■ Neem in geval van storingen direct contact op met het servicepunt.
- Open het apparaat in geen geval zelf. Laat de noodzakelijke reparaties uitsluitend door een servicepunt of een elektricien uitvoeren.

Veiligheid

• Verbreek per sé de stroomtoevoer van het apparaat voordat u het reinigt. Haal in dit geval de draad-loos bedienbare contactdoos altijd uit de wandcontactdoos en verwijder alle stekkers van het apparaat.
  ■ U mag de draadloos bedienbare contactdozen niet met elkaar verbinden.
• Gebruik geen extra kinderzekeringen voor de draadloos bedienbare contactdozen. De verbinding tussen stekker en draadloos bedienbare contactdoos kan hierdoor worden beïnvloed waardoor gevaar voor oververhitting bestaat.
• Sluit alleen apparaten aan die binnen de aangegeven vermogensgrenzen van de draadloos bedienbare contactdozen liggen.
  Sluit geen apparaten aan, waarvan het inschakelen zonder toezicht brand of andere schade kan veroorzaken (bijv. een strijkijzer). Sluit geen apparaat aan, die een motorcondensator nodig heeft (bijv. een koelkast).
• Dek de draadloos bedienbare contactdozen niet af. De warmte kan onder de afdekking niet ontsnappen. Er bestaat brandgevaar.
• Controleer de apparaten regelmatig op beschadigingen. Beschadigde onderdelen niet vervangen. Neem contact op met de fabrikant of verwijder de apparaten op een milieuvriendelijke manier.

• Raak het apparaat niet met natte handen aan.

• Trek in geval van storingen het apparaat direct uit de wandcontactdoos. Houd er rekening mee, dat aangesloten apparaten alleen volledig van het stroomnet worden gescheiden, als u de stekker uit de contactdoos hebt getrokken.

• Gebruik geen zware apparaten die direct in de contactdoos worden gestoken, omdat de stekkercontacten van de wandcontactdoos hierdoor overbelast kunnen raken.
• Om de draadloos bedienbare contactdozen spanningsloos te maken, dient u de draadloos bedienbare contactdozen uit de wandcontactdoos te halen.
• Deze gebruiksaanwijzing is een onderdeel van het apparaat. Daarom dient u deze bij afgifte aan derden ook mee te geven.

Veiligheidsinstructies voor het gebruik van batterijen

■ Houd batterijen uit de buurt van kinderen. Raadpleeg bij inslikken onmiddellijk een arts!
Laad niet-oplaadbare batterijen nooit op, sluit batterijen nooit kort en/of open ze niet. Daardoor kunnen deze oververhit raken, in brand vliegen of exploderen.
■ Gooi batterijen nooit in vuur of water.
■ Stel batterijen niet bloot aan mechanische belastingen.

Als de batterijen lekken dient u deze direct uit het apparaat te halen om beschadigingen te voorkomen!
Vermijd het contact met huid, ogen en slijmvliezen! Spoel in geval van contact met batterijzuur de desbetreffende plekken direct af met voldoende schoon water en raadpleeg onmiddellijk een arts!
- Gebruik alleen batterijen van hetzelfde type. Gebruik nooit gelijktijdig oude en nieuwe batterijen!
Vermijd extreme omstandigheden en temperaturen die op de batterijen in zouden kunnen werken, bijv. door radiatoren.
■ Verwijder de batterijen, als u het apparaat gedurende een langere periode niet gebruikt.
- Gebruik uitsluitend het aangegeven batterijtype!
- Let tijdens het plaatsen op de juiste polariteit! Deze wordt aangegeven in het batterijvakje.
■ Reinig de contacten van het product en van de batterijen zo nodig voordat u de batterijen plaatst!
■ Verwijder verbruikte batterijen per omgaande uit het apparaat.

●Voorbereiding

Voordat u de apparaten kunt gebruiken, moet u

□ de batterijen plaatsen,
□ de systeemcode tussen de afstandsbediening 1 en de draadloos bedienbare contactdozen 7 met

behulp van de DIP-schakelaar 6, 10 synchroniseren en

□ een knoppencombinatie ON/OFF 4, 3 van de afstandsbediening 1 aan een draadloos bedienbare contactdoos 7 te koppelen.

- Afstandsbediening voorbereiden

Open het batterijvakje aan de achterkant van de afstandsbediening 1, door het batterijvakklepje 5 naar beneden weg te schuiven en vervolgens op te tillen.
□ Plaats beide meegeleverde AAA-batterijen.
Druk op één van de ON-/OFF-knoppen 4, 3 om te controleren, of de afstandsbedie- ning 1 werkt. Indien ja, brandt het bedrijfscontrolelampje 2. Brandt het niet, krijgt het apparaat geen stroom van de batterijen. Contro- leer of u de batterijen correct hebt geplaatst.
□ Sluit het batterijvakje.

- Systeemcode synchroniseren

Voor de eerste ingebruikname van de apparaten moet de systeemcode met behulp van de DIP-schakelaar 6, 10 gesynchroniseerd worden, zodat alle draadloos bedienbare contactdozen 7 op het radiografisch signaal van de afstandsbediening 1 reageren.

Voorbereiding

Bovendien moet iedere draadloos bedienbare contactdoos 7 gekoppeld worden met een knoppencombinatie van de afstandsbediening 1, zodat iedere draadloos bedienbare contactdoos 7 apart bediend kan worden.

Opmerking: verander de positie van de DIP-schakelaar 6, 10 met behulp van een geschikt voorwerp, bijv. een kleine schroevendraaier, door de DIP-schakelaar 6, 10 naar boven of naar beneden te schuiven.

- Systeemcode aan de afstandsbediening instellen

Open het batterijvakje aan de achterkant van de afstandsbediening 1, door het batterijvakklepje 5 naar beneden weg te schuiven en vervolgens op te tillen.
Stel met behulp van de DIP-schakelaars 6 1 tot 5 een willekeurige systeemcode in.
□ Sluit het batterijvakje.
- Systeemcode aan de draadloos bedienbare contactdoos instellen
Draai de schroeven 12 van de afdekking 11 met behulp van een kruiskopschroevendraaier maat PHO eruit.
□ Verwijder de afdekking 11 van het vak van de DIP-schakelaars 10.

Stel met behulp van de DIP-schakelaars 10 1 tot 5 dezelfde systeemcode in als bij de afstandsbediening 1.
- Draadloosbedienbare contactdoos aan een knop van de afstandsbediening koppelen
Stel met behulp van de DIP-schakelaars 10 A tot D een bedieningsknop op de afstandsbediening 1 in: Opmerking: de DIP-schakelaar E heeft geen functie.

BedieningsknopAfstandsbediening

DIP-schakelaardraadloos bedienbarecontactdoos

Plaats de afdekking van het batterijvakje 11 weer terug.
□ Steek de schroeven 12 door de schroefopening in de schroefdraad en draai deze vast.

Voorbeeld

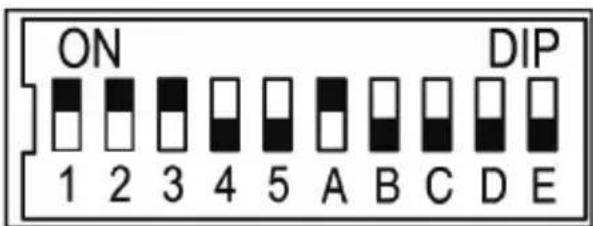

Stel op de afstandsbediening 1 de systeemcode 123 in, door de DIP-schakelaars „1“, „2“ en „3“ naar boven te schuiven, terwijl de DIP-schakelaars „4“ en „5“ op de onderste positie blijven:

Weergave achterkant afstandsbediening

Stel bij alle draadloos bedienbare contactdozen 7 de systeemcode 123 in. Koppel bovendien de eerste draadloos bedienbare contactdoos 7 aan knop „A“ van de afstandsbediening 1, door de DIP-schakelaar „A“ van de draadloos bedienbare contactdoos 7 naar boven te schuiven, terwijl de DIP-schakelaars B, C en D in de onderste positie blijven. Deze draadloos bedienbare contactdoos 7 kunt u nu met het knoppencombinatie „A“ van de afstandsbediening 1 in- en uitschakelen.

Weergave achterkant draad-loos bedienbare contactdoos

Apparaataansluiten

Sluit de draadloos bedienbare contactdoos 7 altijd direct op een geaarde wandcontactdoos aan.

Om de beschermingsgraad IP44 te waarborgen, dient de draadloos bedienbare contactdoos 7 uitsluitend in een contactdoos met de beschermingsgraad IP44 te worden aangesloten. Bij gebruik in combinatie met een IP20-contactdoos is geen volledige bescherming tegen vocht gewaarborgd. De draadloos bedienbare contactdoos 7 mag alleen in de op het etiket van het apparaat aangegeven richting worden aangesloten, zodat de spatwaterbescherming gewaarborgd is (pijl ↑ moet naar boven wijzen).

De reikwijdte van het radiografisch signaal van de afstandsbediening 1 bedraagt max. 40 m en is afhankelijk van de bouwkundige omstandigheden. De reikwijdte kan door bouwkundige (bijv. staalbeton), elektrische (bijv. elektrische leidingen) of elektromagnetische (bijv. telefoon) omstandigheden worden gestoord. Zo nodig verwijdert u de storingsbron of houdt u een dienovereenkomstige afstand tot de storingsbron in acht.

Bediening

●Draadloosbedienbare contactdoos inschakelen

□ Steek de draadloos bedienbare contactdoos 7 in een gearde wandcontactdoos.

Bediening / Reiniging / Onderhoud / Storingen verhelpen

☐ Sluit het apparaat, dat u op afstand wilt bedienen, aan op de draad-loos bedienbare contactdoos 7.
☐ Druk op de afstandsbediening 1 de desbetreffende knop ON 4 (bijv. A), om de draadloos bedienbare contactdoos 7 in te schakelen.

- Draadloosbedienbare contactdoos uitschakelen

Druk op de afstandsbediening 1 de desbetreffende knop OFF 3 (bijv. A), om de draadloos bedienbare contactdoos 7 uit te schakelen.

- Reiniging

OPGELET! GEVAAR DOOR ELEKTRISCHE SCHOKKEN! Haal voor

de reiniging de draadloos bedienbare contactdoos 7 altijd uit de wandcontactdoos en verwijder alle stekkers van het apparaat.

geen vloeistoffen in de binnenkant van het apparaat komen.

- Gebruik voor de reiniging van de behuizing een zacht doekje. Gebruik in geen geval benzine, oplosmiddelen of reinigingsmiddelen, die de kunststof aantasten.

- Onderhoud

□ Controleer regelmatig of de batterijen beschadigd zijn.

- Storingen verhelpen

Bedrijfscontrolelampje2 brandt niet als op een knop wordt gedrukt.

- Batterijen zijn niet correct geplaatst.

- Batterijen met de juiste poling plaatsen

- Batterijen hebben geen contact.

- Batterijen tegen de contacten drukken.

- Batterijen zijn leeg.

O Nieuwe batterijen plaatsen.

Apparaat werkt niet.

- Draadloos bedienbare contactdoos 7 is niet correct aangesloten.

○ Draadloos bedienbare contactdoos 7 stevig in de contactdoos steken.

Apparaat is niet ingeschakeld.

○ Apparaat inschakelen.

Draadloos bedienbare contactdoos gaat niet aan.

- Systeemcode van de draadloos bedienbare contactdoos 7 is niet correct ingesteld.

Systeemcode van de afstandsbediening 1 bij de draadloos bedienbare contactdoos 7 instellen.

Reikwijdte tussen afstandsbedie- ning 1 en draadloos bedienbare contactdoos 7 is onvoldoende.
De afstand tussen de afstandsbediening 1 en de draadloos bedienbare contactdoos 7 verkleinen.
Elektrische apparaten storen.
Eventuele storingsbronnen verwijderen.

- Verwijdering

Gooi elektrische apparaten niet bij het huisvuil!

Conform de Europese richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur moeten oude elektrische apparaten, verlichtingsmiddelen en batterijen apart worden ingezameld en op milieuvriendelijke wijze worden gerecycled. Uw gemeentelijke milieudienst kan u informatie geven over de afvalverwijdering van het uitgediende apparaat.

Milieuschade door verkeerde afvoer van batterijen!

Batterijen horen niet bij het huisvuil. Ze kunnen giftig zwaar metaal bevatten en vallen onder het chemisch afval. Geef verbruikte batterijen daarom af bij een gemeentelijk inzamelpunt.

● Garantie en service

Garantieverklaring

Op dit product verlenen wij 3 jaar garantie vanaf aankoopdatum. Gelieve de kassabon als aankoopbewijs te bewaren. Het apparaat is met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. De garantie geldt uitsluitend voor materiaal- of fabricagefouten bij correct gebruik.

De garantie komt te vervallen bij ingrepen door derden. Uw wettelijke rechten worden door deze garantie niet beperkt. Neem in garantiegevallen telefonisch contact op met de klantenservice. Alleen dan kan een kosteloze inzending van uw apparaat gewaarborgd worden.

Serviceadres

BAT

Lindenstraße 35

D-72074 Tübingen

E-mail: [e-mail]

Service-tel.: [phone]

Voor meer informatie verwijzen wij naar de rubriek, Service/FAQ's' op onze homepage www.dvw-service.com.

IAN 101170

●Conformiteits-verklaring

Het CE-keurmerk werd aangebracht in overeenstemming met de onderstaand vermelde Europese richtlijnen:

richtlijn 1999/5/EG betreffende radioapparatuur en telecommunicatie-eindapparatuur richtlijn 2006/95/EG betreffende de laagspanningsrichtlijn richtlijn 2004/108/EG betreffende elektromagnetische compatibiliteit richtlijn 2011/65/EU betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur.

U kunt de conformiteitsverklaring via de volgende link inzien: www.dvw-service.com/konformitaetser- klaerung/ke_1049730706.pdf

Fabrikant

BAT

Lindenstraße 35

D-72074 Tübingen

Duitsland

Einleitung

Informationsstatus · Stand van de informatie
